В современном автомобиле применяется огромное количество ламп. Они выполняют функции внешнего и внутреннего освещения. В зависимости от этих целей, лампы также имеют разные габариты, электрические характеристики, соединительный цоколь.

Цоколь — элемент лампы, удерживающий ее в патроне и передающий ток для питания лампы по своим контактам. Также цоколь герметизирует колбу лампы от внешней среды. Во многих автомобильных лампах, особенно лампах основного света закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, чтобы исключить его выход из колбы. В обычных же лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.

Типы и обозначение автомобильных ламп и цоколей.

На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Немного устаревший, так как прогресс не стоит на месте, тем не менее большинство стандартных автомобильных ламп и цоколей в нем указаны.

В зависимости от количества контактов у цоколя автомобильной лампы добавляется соответствующая буква:
s — один контакт
d — два контакта
t – три контакта

Типы цоколей автомобильных ламп.
А – лампа автомобильная (пример А12-10-1 – автомобильная габаритная лампа, мощностью 10 Ватт).
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная (освещение салона, номера, багажника, общепринятое европейское обозначение C5W, C10W).
АКГ – кварцевая галогенная автомобильная лампа (самый распространенный вариант на сегодня).
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения (T4W 4W) – лампа диаметром 9 миллиметров и мощность 4 Ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R10W) – мощность 10 Ватт.
R2 — Диаметр колбы порядка 40 мм.

Лампы накаливания, называемые «шарами», применялись в 70х-80х годах для дальнего и ближнего света. На настоящий момент практически не используются или используются на военной и сельхозтехнике.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 Ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, номерного знака и подсветки багажника. Обозначение для примера SV8,5
5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 Ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. Пример BA15s, 15 – диаметр 15мм.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и на 150° по радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла, её зачастую называют бесцокольной лампой. Пример обозначения (W2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 Ватт.

Обозначение ламп.

Наиболее распространенные галогенные лампы могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная (англ. Halogen). Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9006 (противотуманная лампа HB4, американский и японский стандарт). Ксеноновые лампы имеют впереди обозначения букву D, где слово Discharge обозначает газоразрядная лампа.

Обозначение ламп по свету свечения.
Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.

R — если буква стоит за первым символом, то эта лампа выполнена с красным цветом колбы.

Бортовое напряжение 12V и 24V.

При выборе ламп, нужно быть внимательным, поскольку все автомобильные лампы разделяются по напряжению на 12-ти и 24-х Вольтовые. Все легковые автомобили Европы, Азии, США, а также грузовые автомобили американского рынка имеют бортовое напряжение 12 Вольт. Грузовые автомобили России, Европы и Японии имеют напряжение 24 Вольта. В нашем Каталоге мы специально выделили лампы на 24 Вольта в отдельную группу, чтобы не было путаницы у покупателей.

Далее для вас мы предлагаем полный список всех существующих ламп на сегодняшнее время, используемых в российских, европейских, японских и американских автомобилях, которые вы можете приобрести в нашем интернет-магазине:
лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h4 цоколь PK22s

лампа h4c цоколь P22d/5
лампа h4d цоколь P22d/6
лампа h4r цоколь PK22
лампа h5 цоколь P43t
лампа H6 цоколь Pz43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа Н11B цоколь PGJY19-2

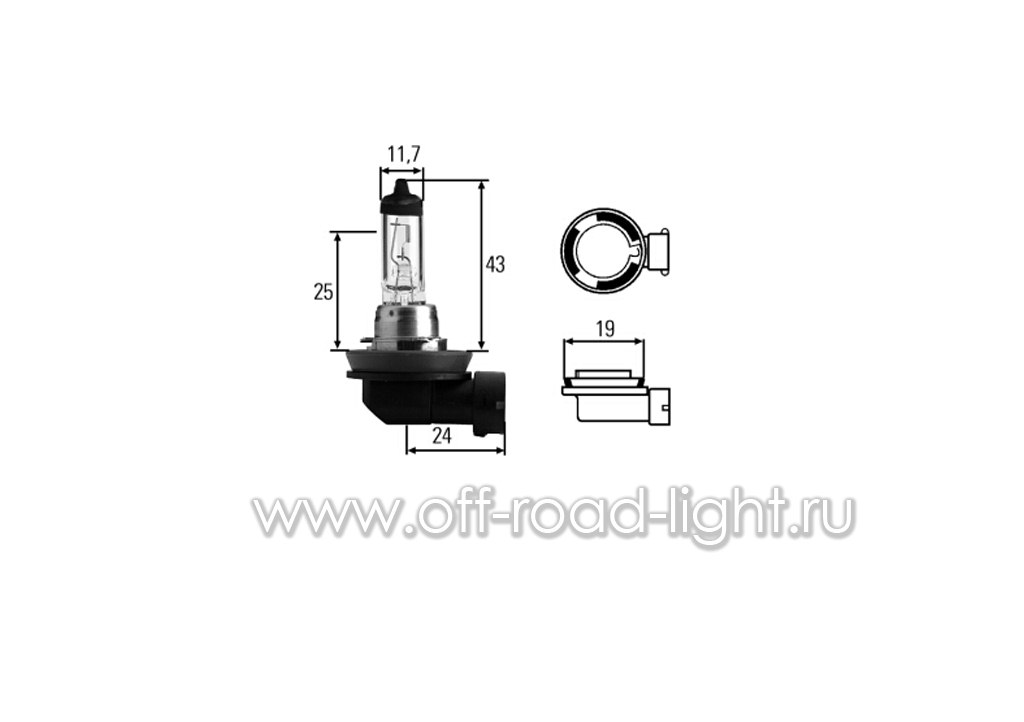

лампа H8 цоколь PGJ19-1
лампа H8B цоколь PGJY19-1
лампа H9 цоколь PGJ19-5
лампа H9B цоколь PGJY19-5
лампа h20 цоколь PY20d
лампа h22 цоколь PZ20d
лампа h23 цоколь P26.4t
лампа h25 цоколь PGJ23t-1
лампа h26 цоколь PGJ19-3
лампа h28 цоколь PY26d-1
лампа h29 цоколь PU43t-3
лампа HB1 (9004) цоколь P29t
лампа HB3 (9005) цоколь P20d
лампа HB3A (9005XS) цоколь P20d
лампа НВ4 (9006) цоколь P22d
лампа НВ4A (9006XS) цоколь P22d
лампа HB5 (9007) цоколь PX29t
лампа HIR1 (9011) цоколь PX20d
лампа HIR2 (9012) цоколь PX22d
лампа HR2 цоколь P45t-41
лампа HS1 (Мото) цоколь PX43t
лампа HS5 (Мото) цоколь P23t
лампа IH01 (h5B) цоколь P30t
лампа 702K (h5A) цоколь P30/22L
лампа h37/1 (880) цоколь PG13
лампа h37/2 (881) цоколь PGJ13
лампа 886 цоколь PGJ13
лампа 889 цоколь PGJ13
лампа 890 цоколь PG13
лампа 893 цоколь PG13
лампа 894 цоколь PGJ13
лампа 896 цоколь PGJ13
лампа 9005J цоколь специфический, размеры есть на фото сверху
лампа 9006J цоколь специфический, размеры есть на фото сверху
лампа 795X цоколь BA15s
лампа R1 цоколь P42s/11
лампа R1 цоколь P42d/11
лампа R2 цоколь P45t-41
лампа S2 (Мото) цоколь BA20d
лампа S3 (Мото) цоколь P26s
лампа M3 (Мото) цоколь P15d-25-1
лампа M3 (Мото) цоколь P15d-25-3
лампа M3 (Мото) цоколь P15s-25-1
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа D3S цоколь PK32d-5
лампа D3R цоколь PK32d-6
лампа D4S цоколь P32d-5
лампа D4R цоколь P32d-6
лампа D5S цоколь PK32d-7
лампа D8S цоколь PK32d-1
лампа C5W цоколь SV8.

5-8
лампа C10W цоколь SV8.5-8
лампа C18W цоколь SV8.5
лампа H5W цоколь BA9s
лампа H6W цоколь BAX9s
лампа h20W цоколь BA9s
лампа h31W цоколь BAY9s
лампа HY21W цоколь BAW9s
лампа P21W цоколь BA15s
лампа PY21W цоколь BAU15s
лампа PR21W цоколь BAW15s
лампа PR21/5W цоколь BAW15d
лампа P35W цоколь BA15s
лампа P55W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15d
лампа P27/8W цоколь BAY15d
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа R23W цоколь BA15s
лампа RY10W цоколь BA15s
лампа RY10W цоколь BAU15s
лампа R7/3.4W цоколь BAY15d
лампа T2W цоколь BA7s
лампа T2W цоколь BA9s
лампа T3W цоколь BA9s
лампа T4W цоколь BA9s
лампа T6W цоколь BA9s
лампа T8W цоколь BA9s
лампа T10W цоколь BA9s
лампа W1.7W цоколь W2.1×9.5d
лампа W3W цоколь W2.1×9.5d
лампа W3.4W цоколь W2.1×9.5d
лампа W5W цоколь W2.1×9.5d
лампа W8W цоколь W2x4.6d
лампа WY5W цоколь W2. 1×9.5d
лампа W0,5W (T5) цоколь W2x4,6d
лампа W1,2W (T5) цоколь W2x4,6d
лампа WY1,2W (T5) цоколь W2x4,6d
лампа W2,0W (T5) цоколь W2x4,6d
лампа W2,3W (T5) цоколь W2x4,6d
лампа W3,0W (T5) цоколь W2x4,6d
лампа P27/7W цоколь W2,5x16q
лампа P27W цоколь W2,5x16d
лампа PY27/7w цоколь WX2,5x16q
лампа W21W цоколь W3x16d
лампа WY21W цоколь WX3x16d
лампа W21/5W цоколь W3x16q
лампа WY21/5W цоколь W3x16q
лампа W10W цоколь W2.1×9.5d
лампа W13W цоколь W2.1×9.5d
лампа W16W цоколь W2.1×9.5d
лампа WY16W цоколь W2.1×9.5d
лампа HP24W цоколь HP24W
лампа P13W цоколь PG18.5d-1
лампа PCY16W цоколь PU20d/2
лампа PS19W цоколь PG20/1
лампа PS24W цоколь PG20/3
лампа PSX24W цоколь PG20/7
лампа PSX26W цоколь PG18.5d-3
лампа PSY19W цоколь PG20/2
лампа PSY24W цоколь PG20/4
лампа PW16W цоколь WP3.3×14.5/4
лампа PW24W цоколь WP3.3×14.5/3
лампа PWY24W цоколь WP3.3×14.5/4
лампа PY24W цоколь PGU20/4
лампы серий BAX8. 3d цоколи B8.3d, BX8.3d, BAX8.3d
лампы серий BAX8.4d цоколи B8.4d, BX8.4d, BAX8.4d
лампы серий BAX8.5d цоколи B8.5d, BX8.5d, BAX8.5d
лампа B10d цоколь B10d
лампа B11d цоколь B11d
лампа КЛУ5 ТБЦ (люминесцентная) цоколь 2G7
лампа КЛУ7 ТБЦ люминесцентная) цоколь 2G7
лампа КЛУ9 ТБЦ люминесцентная) цоколь 2G7
лампа KPR (12V, для фонариков, шуруповертов) цоколь PX13.5s

название, разновидности, как определить виды, маркировка, размеры, таблицы, список с картинками, фото

В автомобилестроении применяется множество различных ламп. Их общее количество – более сотни. Они участвуют в подсветке салона, обеспечивают видимость на дороге, мигают на приборной панели. О том, каковы их технические и электрические характеристики, размеры и типы, как разобраться в маркировке, пойдет речь в этом обзоре.

Технические особенности цоколя

Конструктивный элемент, который удерживает лампочку в патроне, называется цоколем. Внутри него проходят электроды, а снаружи имеются контакты. От источника питания по контактным путям передаётся ток. Этот элемент для крепления лампы изготавливают из металла или керамики. Цоколи автомобильных источников света могут быть резьбовыми, штифтовыми, софитными. Бывают даже бесцокольные разновидности. Размеры электроламп тоже различны – от 5 до 25 мм в диаметре (в зависимости от автомобиля и сферы использования).

Знаете ли вы? Сегодня трудно представить себе машину без фар. Первый автомобиль Карла Бенца (Carl Benz) был представлен публике в 1885 году. А первую электрическую фару изобрели только в 1898 году.

Функция цоколя

Различают три основных функции цоколей электроламп:

• средство фиксации в патроне;
• передатчик тока от источника питания;
• герметизация колбы и защита её содержимого от контакта с атмосферой.

В современном автомобиле могут применяться также светодиодные осветительные элементы. Они не нуждаются в герметизации, но все остальные функции у них те же, что и у обычных.

Важно! Современные соединительные элементы устроены таким образом, чтобы пользователь не мог случайно подсоединить лампу в несоответствующее гнездо.

Разновидности

В эпоху возникновения автомобилей классификации ламп ещё не существовало. Маркировка видов и типов осветительных приборов зависела от производителей. Теперь эти параметры определяются государственными и международными стандартами. Автомобильные осветительные элементы разделяют по типу:

• автомобильной лампы;
• цоколя.

Современные цоколи и их маркировка описаны Межгосударственным стандартом (IEC-EN 60061-1), а осветительные приборы – Государственным стандартом СССР «Лампы для дорожных транспортных средств» ( ГОСТ 2023.1-88).

По типу автомобильных ламп

В основе деления автомобильных лампочек на группы – источник получения света. Учитываются также некоторые конструкционные особенности. Поэтому они делятся на следующие виды:

Виды осветительных элементов	Маркировка	Описание	Пример маркировки
Софитная	C	Используется в освещении салона. Её форма позволяет максимально сэкономить пространство благодаря наличию двух цоколей по бокам.	C7-8
Ксеноновая	D	Ксеноновая, или газоразрядная, используется в источниках ближнего и дальнего света и содержит газ ксенон внутри колбы.	h2, h5, H7, D1R – D4S
Галогенная	H	Заполнена галогеном и применяется в источниках ближнего или дальнего света (как и ксеноновая). Является её предшественницей.	h2, h5, H7
С колбой 26,5 мм и диаметром цоколя 15 мм	P	Применяются в стоп-сигналах, поворотниках, задних фонарях	P21W
С колбой 19 мм и диаметром 15 мм	R		R5W
Бесцокольная	W	Могут использоваться в салоне авто и для подсветки багажника	W5W

Цифра после буквенного обозначения указывает на типоразмер. Мини-лампы имеют маркировку T, а изделия с жёлтым цветом колбы – маркировку Y. Отечественные изделия могут быть промаркированы следующим образом: •А- автомобильная; •МН –миниатюрная; •С – софитная; •КГ – кварцевая, галогенная.

Знаете ли вы? Изначально символ H (halogen) указывал на галогенную лампу. Когда был начат выпуск ксеноновых, то они выпускались в таких же корпусах, но не были взаимозаменяемыми. Их отличает геометрия светового луча, фокусное расстояние и чёткость пятна света.

По цоколю

В автомобильных осветительных элементах используют несколько типов цоколей. В основе их разделения – тип подсоединений (например, резьбовой, штифтовой). Такая классификация отражена в таблице:

Типы цоколей	Маркировка	Описание	Пример маркировки
Резьбовой, ввинчивающийся в патрон	Е	Резьбовые появились раньше других. Сейчас и в отечественной, и в международной классификации они маркируются одинаково.	Е2
Штифтовой (с одним или несколькими штифтами)	Ш, B	Штифтовой (байонет) – это модификация резьбового цоколя. Его бока оснащены штифтами, которые выполняют функции резьбы и фиксатора в патроне. Отечественные маркируются буквой Ш (штифтовой), а иностранного происхождения –буквой B (bayonet). Они могут быть двух- или трёхконтактными. В отечественных также имеются цифры перед буквой, обозначающие количество контактов.	B2, 2B2
Фокусирующий	P	Цифры после буквы указывают на диаметр ориентирующей части.	P15
Софитный	S	Особенность софитного цоколя – наличие контактов с обеих сторон. Используется в осветительной системе автомобиля.	SV7-8
Бесцокольный	W	В бесцокольных сопряжение колбы и патрона выполнено через саму колбу.	W2.1-9.5d

Число после маркировки указывает на диаметр соединительного элемента. Единицы измерения – миллиметры.

Маркировка ламп

Полная маркировка отечественных осветительных элементов может выглядеть так: АКГ-12-55-1 (h4). Аббревиатура расшифровывается таким образом: лампа автомобильная кварцевая / галогенная с номинальным напряжением 12 В и мощностью 55 Вт. Соответствует европейской h4, и эти изделия взаимозаменяемые. Число после буквенной аббревиатуры всегда указывает на номинальное напряжение в вольтах, а следующее после тире – на мощность в Вт. После второго тире цифры говорят об отличительной особенности этой модели от базовой.

Важно! По сравнению с другими типами ламп, ксеноновые обеспечивают более легкий свет, что улучшает видимость при движении в ночное время. Что еще более важно, расчетный срок службы ксеноновой – 2000 часов. Это намного больше, чем у галогенной (от 450 до 1000 часов). Но у ксеноновой бликов гораздо большее кличество, чем у других осветительных элементов.

Как определить тип цоколя по названию

Чтобы определить цоколь по названию, необходимо иметь под рукой таблицу соотношений:

Сфера применения	Тип лампы	Цоколь
Ближний / дальний свет	R2	P45t
	HB3	P20d
	HB4	P22d
	HB5	PX29t
	h2	P14,5s
	h4	PK22s
	h5	P43t
	H7	PX26d
	h21	PGJ19-2
	H9	PGJ19-5
	h26	PGJ19-3
	h37W/1	PG13
	h37W/2	PGJ13
Ксеноновые	D2S	P32d-2
	D1S	PK32d-2
	D2R	P32d-3
	D1R	PK32d-3
	D3S	PK32d-5
	D4S	P32d-5
Указатели поворота передние	W21W	W3x16d
	P21W	BA15s
	PY21W	BAU15s/19
	h31W	BAY9s
Указатели поворота боковые	W5W	W2,1×9,5d
	WY5W	W2,1×9,5d
Стоп-сигналы	W21W	W3x16d
	P21W	BA15s
Стоп-сигналы / габаритные фонари	P21/4W	BAZ15d
	W21/5W	W3x16g
	P21/5W	BAY15d
Габаритные фонари	W5W	W2,1×9,5d
	T4W	BA9s/14
	R5W	BA15s/19
	R10W	BA15s
	C5W	SV8,5/8
	P21/4W	BAZ15d
	P21W	BA15s
Фонари заднего хода	W16W	W2,1×9,5d
	W21W	W3x16d
	P21W	BA15s
	W21/5W	W3x16g
	P21/5W	BAY15d
Противотуманные фары	HB3	P20d
	HB4	P22d
	h2	P14,5s
	h4	PK22s
	H7	PX26d
	h21	PGJ19-2
	H8	PGJ19-1
Стояночное освещение и габаритные фонари	W3W	W2,1×9,5d
	W5W	W2,1×9,5d
	T4W	BA9s/14
	R5W	BA15s/19
	H6W	PX26d
Указатели поворота задние	W16W	W2,1×9,5d
	W21W	W3x16d
	P21W	BA15s
	PY21W	BAU15s/19
	h31W	BAY9s
Задние противотуманные фары	P21/4W	BAZ15d
	W21W	W3x16d
	P21W	BA15s
	W21/5W	W3x16g
	P21/5W	BAY15d
Освещение номерного знака	W5W	W2,1×9,5d
	T4W	BA9s/14
	R5W	BA15s/19
	R10W	BA15s
	C5W	SV8,5/8
Подсветка салона и багажника	10W	SV8,5 T11x37
	C5W	SV8,5/8
	R5W	BA15s/19
	W5W	W2,1×9,5d

Подбирая лампы, обращайте внимание как на классификацию и характеристики, так и на составляющие комплектации. Упростить процесс покупки также возможно, взяв с собой в магазин вышедшую из строя лампочку.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Цоколи светодиодных ламп для авто, типы, виды, обозначение

Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках  видно количество нитей накала, установленных в колбе.

Основные типы:

• h5 и H7 — самые распространенные;
• H8, h20, h21 — для противотуманных фар;
• W5W, T10, T4W — для габаритов и боковых указателей поворота;
• P21W  — для основных сигналов поворота;
• W21W, T20, 7440 — для фонарей заднего хода.

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.

Для разъема 7440

Содержание

• 1. Подробная таблица по типам и видам
• 2. Цоколи по маркировке
• 3.  Итоги

Подробная таблица по типам и видам

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

Цоколи по маркировке

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

 Итоги

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.

Цоколи, типы и виды автомобильных ламп

Действующим ГОСТом 8769–75 предусмотрено наличие на транспортных средствах восьми видов внешних световых приборов. Каждый из них отличается конструкцией и назначением, что вынуждает производителей устанавливать различные типы автомобильных ламп.

Чтобы помочь владельцам транспортных средств сориентироваться среди разнообразия форм и размеров лампочек для автомобилей, рассмотрим их основные виды, принципиальные отличия и варианты замены. Приведенный справочный материал будет полезен всем, кто прямо или косвенно связан с обслуживанием автотранспорта.

Маркировка

Несмотря на договорённость автопроизводителей об унификации, классификация автомобильных ламп насчитывает десятки осветительных приборов, отличающихся формой колбы и типом цоколя. В условном обозначении автомобильных ламп советского образца используют следующие буквы:

• А – автомобильная;
• С – софитная;
• МН – миниатюрная;
• КГ – кварцевая галогенная.

Полная аббревиатура автолампы также включает номинальное напряжение, мощность и номер разработки, которые следуют после буквенного кода. К сожалению, такое сокращение неинформативно, а лампочки для автомобилей с маркировкой по ГОСТ 2023-88 востребованы исключительно в старых отечественных машинах.

Актуальной и более универсальной на сегодня является другая маркировка, выполненная по единому европейскому стандарту. Она включает следующие основные буквы:

• H – галогенная;
• D – ксеноновая;
• T – миниатюрная небольшой мощности с одним цоколем;
• R – диаметр цоколя – 15 мм, колбы – 19 мм;
• P – диаметр цоколя – 15 мм, колбы – не более 26,5 мм;
• W – без металлического цоколя;
• Y – дополнительный символ, указывающий на жёлтый (yellow) цвет колбы.

В конце условного обозначения добавляют строчную букву, обозначающую количество электрических контактов:

• s (single) – 1;
• d (duo) – 2;
• t (tres) – 3;
• q (quatro) – 4;
• p (penta) – 5.

Разновидность по типу автомобильных ламп

В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.

Галогенные

Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении.

Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки для авто продолжили выпускать в стандартных корпусах. В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.

Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.

Газоразрядные

Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

1. Ксеноновые лампы с цоколёвкой типа h2-h37, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
2. Биксеноновые лампы для авто, изготовленные по стандарту h5M, HB1M, h23M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
3. Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.

Светодиодные

Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.

Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.

Разновидность по цоколю

В работе автомобильные лампочки подвержены сильной вибрации. В связи с этим все элементы конструкции имеют повышенную прочность, а посадочное гнездо для цоколя оснащено зажимом или пружинными контактами. Все виды цоколей автомобильных ламп абсолютно не схожи с бытовыми аналогами. Поэтому, кроме указания типа автолампы, обязательно приводится маркировка по цоколю.

С защитным фланцем

О наличии фланца свидетельствует символ «P», с которого начинается код цоколя (h5-P43t). С фланцем выпускаются мощные лампы для головных фар. Например, популярные модели, устанавливаемые в фары ближнего, дальнего света и ПТФ с цоколями h4,h5, H7, HB3, HB4. Также сюда входят менее востребованные – h2, h22, R2 и многие другие.

Софитные

Данный тип цоколя обозначается как «SV». Автолампа имеет цилиндрическую форму длиною 30-40 мм с двумя цоколями по краям. Такая конструкция позволяет сэкономить внутреннее пространство и минимизировать размер плафона. Наибольшее применение они нашли в освещении салона, где светильники встраивают в обивку. Также софитные источники света используют в подсветке регистрационного знака и стоп-сигналов (например, C5W-SV8.5-8).

Штифтовые

Эти лампы имеют гладкий цилиндрический цоколь с двумя симметрично «BA» или асимметрично «BAY» «BAZ» расположенными штифтами для жесткой фиксации. Смещение штифтов необходимо для того, чтобы исключить возможность установки лампочки другого типа, например, белой вместо жёлтой. Надпись: «PY21W-BAY15s» означает, что данная лампа с желтой колбой, имеет цоколь штифтового типа диаметром 15 мм с одним контактом, мощностью 21 Вт.

Со стеклянным цоколем

Кодировка полностью стеклянных световых приборов начинается с буквы «W», за которой следует размер цокольной части в миллиметрах (W21W-W3x16d). Они очень практичны, и востребованы во многих автомобильных фонарях: указатели поворота, габариты, приборная панель и пр.

Новые виды цоколей

Разъёмные соединения нового формата разрабатываются, как правило, для светодиодных ламп. Их появление объясняется попыткой продвижения светодиодной продукции, а также является своеобразной защитой драйвера от монтажа осветительных приборов другого типа.

Надеемся, данная статья поможет с выбором автомобильных ламп и упростит задачу покупки через интернет-магазины, где необходимо указывать точную маркировку товара. При покупке лампочки в местном магазине желательно взять с собой перегоревшую лампу, чтобы убедиться в их идентичности не только с помощью кода, но и визуально.

Цоколя автоламп — маркировка и функциональное назначение

Если вы впадаете в ступор при виде кучи маркировок лампочек, то вам будет полезен этот материал. Вы узнаете, какие бывают крепления лампочки, что значат маркировки и как выбрать среди этого то, что нужно для вашего автомобиля.

Что такое цоколь автолампы и его маркировка

Цоколь – металлическая часть лампы с креплением. Он удерживает лампочку в патроне и выполняет две функции – передает ток на нить накаливания и герметизирует колбу.

Некоторые из видов цоколей и их базы

Важно отметить, цоколя ксеноновых и светодиодных ламп аналогичны галогенным, поэтому они имеют одинаковую маркировку. Давайте рассмотрим функциональное назначение цоколей автоламп головного освещения, для различных групп фар более подробно: В маркировке используют обозначения S, для линзовой и R, для рефлекторной оптики. Например, в серии D1S – лампы только для линзовых фар, где помимо отражателя есть еще линза. D2R применяется для рефлекторных фар, где только отражатель.

Ближний/дальний свет, головные противотуманные фары — h2, h4, h5, H7, H8, h21, h23, HB3, HB4

Ближний/дальний свет (штатное головное освещение) — D1S, D2S, D3S, D4S, D1R, D2R

Противотуманные фары заднего хода — P21/4W, W21W, P21W, W21/5W, P21/5W

Поворотники — W21W, P21W, PY21W, h31W, W5W, WY5W, W16W

Габаритные огни — W3W, W5W, T4W, R5W, H6W

Огни заднего хода — W16W, W21W, P21W, W21/5W, P21/5W

Маркировка цоколей и ее значение

В мире принята европейская маркировка лампочек. Исходя из нее быстро можно понять, где колба 19 мм, а какая имеет оранжевый свет. Рассмотрим их:

Обозначение	Описание
T	лампа с миниатюрным цоколем
R	лампочка с диаметром цоколя 15 мм и колбы – 19 мм
P	диаметр цоколя также 15 мм, а колбы – 26,5 мм
W	имеет стеклянный цоколь
H	галогенная лампочка
Y	стоит перед числом и означает оранжевый цвет колбы
D	штатная ксеноновая лампочка

После этих обозначений обычно пишут сколько мощности имеет лампочка. Если указано 15W, соответственно в ней 15 Вт. Реже пишут не только мощность, а и напряжение, указывает буквой – V. Для ламп, у которых несколько нитей, мощность пишется на каждую нить.

Например: 15V15/5W – значит что, напряжение у этой лампы – 15, мощность одной нити 15, а второй 5

5 видов крепления цоколя к корпусу и как они обозначаются

Назначение лампы определяется способом ее крепления:

Цоколь оснащается ограничителем (фланцем), и ток проводится с помощью плоских контактов.

Штифты на цилиндре размещены симметрично, со смещением отдельных элементов. Плюс, что вместо шести фланцевых лампочек, можно поставить десять штифтовых.

Имеют двухсторонний цоколь. Используются в салоне автомобиля, для подсветки номера, в стоп-сигналах и поворотниках.

В них цоколь заменяется патроном. Они маленького размера и долго служат.

• Лампы с пластмассовым патроном

Используются для подсветки приборной доски. Контакты в них надежно закреплены, и они не ржавеют и не окисляются. Цоколь не вставится в патрон, если не предназначен для него. Кроме видов крепления важно знать и маркировку присоединения.

Существуют обозначения:

• Р – лампа имеет фланцевый тип цоколя
• ВА – штифтовый тип цоколя. Штифты расположены симметрично
• ВАY – также штифтовый тип, один расположен выше других
• BAZ – штифтовый тип, где есть смещение по радиусу и высоте. Разновидность BAU, где смещение по радиусу
• SV – софитный тип, где два цоколя с противоположных сторон
• Е – цоколь с резьбой на поверхности

Чек лист как правильно подобрать лампу на свой автомобиль

✔️ для начала определитесь какую лампу вы хотите заменить: головного освещения (ближний, дальний или противотуманный свет) или вспомогательного освещения;

✔️ далее вам необходимо определить цоколь лампы, который установлен заводом производителем на вашем автомобиле в соответствующем типе освещения. Сделать это можно 4 способами: первый самый простой — зайти сюда и подобрать по своей марке, модели автомобиля. Второй — посмотреть в документацию на автомобиль. Третий — посетить автосвервис. Четвертый — демонтировать лампочку своего автомобиля и посмотреть маркировку на самой лампочке;

✔️ следующий важный этап — это определить какую лампочку вы хотите поставить: галогенную, ксеноновую (только для головного освещения) или светодиодную;

✔️ далее вам необходимо приобрести соответствующую лампочку и установить на свой автомобиль. Сделать эту процедуру можете сами либо на автосервисе.

Мы разобрали виды, часто встречающиеся маркировки и что они значат. Эти знания помогут вам сориентироваться в большом ассортименте автомобильных ламп. Будь всегда на волне, с RomaxGroup!

Виды цоколей автоламп / optikaminsk.by

Виды цоколей автоламп без шпаргалки не сможет назвать даже опытный автомобилист. Все потому, что только в одном автомобиле — более 100 различных лампочек. Каждая из них выполняет свою задачу, от подсвечивания приборной панели, до безупречного свечения фары. Поскольку цели у ламп различны, разными, естественно, являются и их размеры, характеристика, а также цоколь. О нем и пойдет речь.

Цоколь плотно удерживает лампу в патроне, передает ток, обеспечивающий ее свечение. Также для некоторых типов ламп цоколь выполняет роль герметизации колбы от окружающей среды.

Виды цоколей и их обозначение. По букве у цоколя лампы можно определить число контактов:

s — 1 контакт
d — 2
t — 3
q — 4
p — 5

Далее перечислим виды самих цоколей:

А – автомобильная лампа
АМН – миниатюрная лампа для авто
АС – софитная лампа
АКГ – авто лампа кварцевая, галогенная
Т  — миниатюрная цокольная лампа. Цоколь совмещен с колбой. Может обозначаться так: T5 4W, то есть – диаметр лампы 5/8 дюйма, мощность 4 Вт.
R – обозначает лампу с цоколем 15 миллиметров из металла, колба — 19 милимметров. Пример: R 5W – лампа с вышеуказанным цоколем мощностью 5 Вт.
P — лампа с цоколем 15 миллиметров, диаметр колбы не более 26,5 миллиметра. Пример: P21W – лампа мощностью 21 Вт.
SV (С) – софитная лампа, цоколь расположен с обеих сторон. В основном используется как подсветка салона, номера машины. Пример обозначения SV8,5  5w– цоколь диаметром 8,5 миллиметров, мощность 5 Вт. Может быть обозначена как С5W.
ВА — тип лампы — штифтовая. Каждый штифт в ней располагается симметрично с другими.
BAY – лампа штифтовая, но со смещенным по высоте одним штифтом.
BAZ – в такой лампе штифт смещен по высоте и по радиусу.
W – лампа со стеклянным цоколем, совмещенным с колбой. Пример: W 2*4,6d 5W – лампа с вышеуказанным цоколем, его толщина — 2 миллиметра, ширина 4,6 миллиметра, лампа имеет 2 контакта, ее мощность 5 Вт.

Некоторые лампы обозначаются другим способом, не зависящим от цоколя. К примеру, у галогенных ламп различные цоколи, но их обозначение всегда начинается с буквы H.Далее могут следовать цифры, сообщающие об уникальной форме и цоколе лампы. Пример: 9145 — обозначение противотуманной лампы.

Лампы обозначаются по-разному в зависимости от цвета свечения.
Буква Y следующая после первого символа, указывает на то, что лампа имеет колбу оранжевого цвета. Пример: PY21W  — обозначение лампы, имеющей цоколь 15 миллиметров и колбу 26,5 миллиметра оранжевого цвета.

название, разновидности, как определить виды, маркировка, размеры, таблицы, список с картинками, фото — Рамблер/авто

В автомобилестроении применяется множество различных ламп. Их общее количество – более сотни. Они участвуют в подсветке салона, обеспечивают видимость на дороге, мигают на приборной панели. О том, каковы их технические и электрические характеристики, размеры и типы, как разобраться в маркировке, пойдет речь в этом обзоре.

Технические особенности цоколяФункция цоколяРазновидностиПо типу автомобильных лампПо цоколю Маркировка ламп Как определить тип цоколя по названию$(‘.index-post .contents’).toggleClass(‘hide-text’, localStorage.getItem(‘hide-contents’) === ‘1’)

Технические особенности цоколя

Конструктивный элемент, который удерживает лампочку в патроне, называется цоколем. Внутри него проходят электроды, а снаружи имеются контакты.

От источника питания по контактным путям передаётся ток. Этот элемент для крепления лампы изготавливают из металла или керамики.

Цоколи автомобильных источников света могут быть резьбовыми, штифтовыми, софитными. Бывают даже бесцокольные разновидности. Размеры электроламп тоже различны – от 5 до 25 мм в диаметре (в зависимости от автомобиля и сферы использования).

Знаете ли вы? Сегодня трудно представить себе машину без фар. Первый автомобиль Карла Бенца (Carl Benz) был представлен публике в 1885 году. А первую электрическую фару изобрели только в 1898 году.

Функция цоколя

Различают три основных функции цоколей электроламп:

средство фиксации в патроне;передатчик тока от источника питания;герметизация колбы и защита её содержимого от контакта с атмосферой.

В современном автомобиле могут применяться также светодиодные осветительные элементы. Они не нуждаются в герметизации, но все остальные функции у них те же, что и у обычных.

Важно! Современные соединительные элементы устроены таким образом, чтобы пользователь не мог случайно подсоединить лампу в несоответствующее гнездо.

Разновидности

В эпоху возникновения автомобилей классификации ламп ещё не существовало. Маркировка видов и типов осветительных приборов зависела от производителей. Теперь эти параметры определяются государственными и международными стандартами.

Автомобильные осветительные элементы разделяют по типу:

автомобильной лампы;

Современные цоколи и их маркировка описаны Межгосударственным стандартом (IEC-EN 60061-1), а осветительные приборы – Государственным стандартом СССР «Лампы для дорожных транспортных средств» ( ГОСТ 2023.1-88).

Узнайте, что такое цоколь лампы.

По типу автомобильных ламп

В основе деления автомобильных лампочек на группы – источник получения света. Учитываются также некоторые конструкционные особенности. Поэтому они делятся на следующие виды:

Виды осветительных элементов

Пример маркировки

Используется в освещении салона. Её форма позволяет максимально сэкономить пространство благодаря наличию двух цоколей по бокам.

Ксеноновая, или газоразрядная, используется в источниках ближнего и дальнего света и содержит газ ксенон внутри колбы.

Заполнена галогеном и применяется в источниках ближнего или дальнего света (как и ксеноновая). Является её предшественницей.

С колбой 26,5 мм и диаметром цоколя 15 мм

Применяются в стоп-сигналах, поворотниках, задних фонарях

С колбой 19 мм и диаметром 15 мм

Могут использоваться в салоне авто и для подсветки багажника

Цифра после буквенного обозначения указывает на типоразмер. Мини-лампы имеют маркировку T, а изделия с жёлтым цветом колбы – маркировку Y.

Отечественные изделия могут быть промаркированы следующим образом:

А- автомобильная;

МН –миниатюрная;

КГ – кварцевая, галогенная.

Знаете ли вы? Изначально символ H (halogen) указывал на галогенную лампу. Когда был начат выпуск ксеноновых, то они выпускались в таких же корпусах, но не были взаимозаменяемыми. Их отличает геометрия светового луча, фокусное расстояние и чёткость пятна света.

В автомобильных осветительных элементах используют несколько типов цоколей. В основе их разделения – тип подсоединений (например, резьбовой, штифтовой).

Такая классификация отражена в таблице:

Пример маркировки

Резьбовой, ввинчивающийся в патрон

Резьбовые появились раньше других. Сейчас и в отечественной, и в международной классификации они маркируются одинаково.

Штифтовой (с одним или несколькими штифтами)

Штифтовой (байонет) – это модификация резьбового цоколя. Его бока оснащены штифтами, которые выполняют функции резьбы и фиксатора в патроне. Отечественные маркируются буквой Ш (штифтовой), а иностранного происхождения –буквой B (bayonet). Они могут быть двух- или трёхконтактными.

В отечественных также имеются цифры перед буквой, обозначающие количество контактов. B2, 2B2

Цифры после буквы указывают на диаметр ориентирующей части.

Особенность софитного цоколя – наличие контактов с обеих сторон. Используется в осветительной системе автомобиля.

В бесцокольных сопряжение колбы и патрона выполнено через саму колбу.

Число после маркировки указывает на диаметр соединительного элемента. Единицы измерения – миллиметры.

Маркировка ламп

Полная маркировка отечественных осветительных элементов может выглядеть так: АКГ-12-55-1 (h4). Аббревиатура расшифровывается таким образом: лампа автомобильная кварцевая / галогенная с номинальным напряжением 12 В и мощностью 55 Вт. Соответствует европейской h4, и эти изделия взаимозаменяемые.

Число после буквенной аббревиатуры всегда указывает на номинальное напряжение в вольтах, а следующее после тире – на мощность в Вт. После второго тире цифры говорят об отличительной особенности этой модели от базовой.

Важно! По сравнению с другими типами ламп, ксеноновые обеспечивают более легкий свет, что улучшает видимость при движении в ночное время. Что еще более важно, расчетный срок службы ксеноновой – 2000 часов. Это намного больше, чем у галогенной (от 450 до 1000 часов). Но у ксеноновой бликов гораздо большее кличество, чем у других осветительных элементов.

Как определить тип цоколя по названию

Чтобы определить цоколь по названию, необходимо иметь под рукой таблицу соотношений:

Сфера применения

Ближний / дальний свет

Указатели поворота передние

Указатели поворота боковые

Стоп-сигналы / габаритные фонари

Габаритные фонари

Фонари заднего хода

Противотуманные фары

Стояночное освещение и габаритные фонари

Указатели поворота задние

Задние противотуманные фары

Освещение номерного знака

Подсветка салона и багажника

Подбирая лампы, обращайте внимание как на классификацию и характеристики, так и на составляющие комплектации. Упростить процесс покупки также возможно, взяв с собой в магазин вышедшую из строя лампочку.

Идентификация лампочек и цоколей

ПО БАЗОВЫМ ТИПАМ	Начальные номера деталей M4	Перекрестная ссылка на лампу *
BA15S Круглый с одним контактом диаметром 5/8 дюйма	Щелкните здесь, чтобы увидеть 1156- светодиоды	Чаще всего заменяет 1141, 1156, 1003 в внедорожниках 1003, 1073, 1095, 1141, 1156, 1156A, 1195, 12088, 1295, 1295NA, 199, 2396, 3497, 631, 7506, 93, 97, 97A, 97NA
BA15D Двойной контакт, одинарная нить, круглая, диаметр 5/8 дюйма	Щелкните здесь, чтобы увидеть 1142- светодиоды	Чаще всего заменяет 1076 и 1142 в внедорожниках 1056, 1076, 1142, 68, 90 (несовместим с лампой 1157, которая представляет собой лампу с двойной нитью накаливания с аналогичными контактами на дне.1157s можно найти в нашем автомобильном разделе)
Клиновое основание шириной 3/8 дюйма	Нажмите здесь, чтобы увидеть 921- светодиоды	Чаще всего заменяет 912 и 921 в внедорожниках 904, 904NA, 906, 906NA, 912, 916, 916NA, 917, 920, 921, 922, 158, 160, 161, 161B, 168, 168A 168NA, 175, 193, 194, 194B, 194G, 194NA, 194R, 2821, 2825, 2827, 2886X, 3652, 558, 579, 658, W5WB
Би-штифт на расстоянии 3/16 дюйма	Нажмите здесь, чтобы увидеть G4- светодиоды	G4 / T3 / G6.35 / JC10 / JC20 СМОТРИТЕ КАК ИЗМЕРИТЬ ГАЛОГЕННОЕ ИЗОБРАЖЕНИЕ НИЖЕ
Bi Pin вверху: для светильников, устанавливаемых заподлицо, когда лампа установлена ​​сбоку / горизонтально: Если размер выше: — Менее 1 1/2 дюйма используйте G4-6-5630-SIDE или G4-6-5630-SIDE-TP — От 1 1/2 дюйма до 1 7/8 дюйма используйте G4-9-5630-SIDE или G4-12-5050-SIDE — более 2 дюймов используйте G4-18-5630-SIDE (все в вашем цветовом выборе)
Гирлянда	Нажмите здесь, чтобы увидеть 211- светодиоды	Измерьте длину зажимов и сравните.Festoons обычно измеряются в миллиметрах (мм). Обычные размеры 32 мм, 36 мм, 42 мм. Гирлянда — это любая лампочка, в которой оба конца контактируют, а свет находится между ними.
СПЕЦИАЛЬНЫЕ ЛАМПОЧКИ
	Щелкните здесь, чтобы увидеть 1383- светодиоды	Заменяет 1383 Длинношейный гриб Также заменяет любой светильник с цоколем BA15s (см. Выше), если он подходит для светильника.
	Щелкните здесь, чтобы увидеть 1139 светодиодов	Заменяет 1139, 1139LF (1139IF) Гриб с короткой шейкой Также заменяет любой светильник с цоколем BA15s (см. Выше), если он подходит для светильника.

3 способа изготовления настольных ламп: 15 шагов (с изображениями)

Первое, что нам нужно сделать, это подготовить завинчивающуюся крышку термоса, чтобы к ней было прикреплено все оборудование.Винтовой колпачок служит той же цели, что и резиновый адаптер для бутылочной лампы — крепит оборудование лампы к основанию лампы. Вот почему термосы идеальны, потому что они идут со своими собственными встроенными адаптерами !!

Полое пространство = место для оборудования.

Хорошее прочное дно, которое выдерживает усилие затяжки оборудования.

Снимите с термоса завинчивающуюся крышку.

Если на верхней стороне крышки есть выступы или неровности, используйте нож для резки бумаги, чтобы аккуратно соскрести / вырезать / отрезать их.Это важно сделать так, чтобы контрольное кольцо могло сидеть ровно, а шея могла быть совершенно прямой вверх и вниз.

L-R: гайка с накаткой, стопорная шайба, седло арфы, шейка, стопорное кольцо, крышка, шайба, стопорная шайба, гайка, втулка (стержень сзади)

Это небольшой графический обзор деталей, которые мы использовать и как они будут добавляться по отношению друг к другу.

Затем нам нужно просверлить отверстие в нижней части колпачка термоса, достаточно большое, чтобы через него прошел ниппель.

Если у вас есть крошечная выпуклость, как у меня, на центральной точке (из-за этого сверло будет трудно удерживать на месте), используйте маленькие кусачки, чтобы обрезать его. Затем отметьте центр легким постукиванием кернером.

Закрепите сверло 25/64 в ручном сверле.

Тестирование, тестирование. Убедитесь, что ниппель легко проходит через отверстие.

Теперь пора собирать фурнитуру. Это порядок для верхней половины.

Навинтите гайку с накаткой на один конец ниппеля примерно на 3/8 дюйма вниз. С другого конца наденьте стопорную шайбу, а затем седло арфы — зубцами к гайке с накаткой. (Например, На фото) Затем наденьте сначала узкий конец горловины, а затем стопорное кольцо.

Вставьте ниппель в колпачок термоса, широким концом вперед.

Это порядок крепления нижней половины.

Наденьте шайбу, затем стопорную шайбу, а затем — в качестве заключительного шага — навинтите гайку.

Теперь пришло время собрать все вместе в сплошной блок держателя лампы. (Ура!)

Возьмите большие плоскогубцы Channellock и возьмитесь за нижнюю боковую гайку не доминирующей рукой. Используя меньшие плоскогубцы Channellock, доминирующей рукой возьмитесь за верхнюю гайку с накаткой и удерживайте нижние плоскогубцы, поворачивая гайку по часовой стрелке. Делайте это до тех пор, пока он не станет максимально плотным (не раскалывая и не ломая крышку.) Немного поверните седло, чтобы убедиться, что все надежно закреплено.

Затем поместите внутреннюю втулку штока в конец штока. Если он не плотно прилегает (иногда такое бывает), вы можете использовать немного клея Элмера, чтобы удержать его на месте.

Наконец, прикрутите крышку гнезда к верхней части вашей новой конструкции и затяните боковой винт, если он есть.

Теперь пора добавить шнур и розетку.

Проденьте один конец шнура вверх в нижнюю часть соски и через колпачок.Вытяните шнур примерно на 4 дюйма.

Завяжите узел страховщика. Чтобы узнать, как это сделать, посетите Урок 3 моего урока по лампам.

Зачистите 5/8 дюйма изоляции с концов проводов. Пролистайте и скрутите провода, чтобы подготовиться к изгибу U-образных форм и подключению розетки.

Аааи, подключите розетку — как я демонстрирую в Уроке 3 моего Класса Лампы! Убедитесь, что провода аккуратные и не волей-неволей.

Потяните за шнур так, чтобы гнездо вошло в колпачок, и надвиньте на кожух, защелкнув его на месте.

Да да !!

Далее готовим цоколь термоса.

Вот как упаковать лампы

Лампы обычно не первое, что приходит на ум, когда вы думаете о сложных вещах, которые нужно упаковать во время движения. Но на самом деле эти бытовые скобы создают пару проблем для упаковщиков: они хрупкие, обычно состоят из нескольких частей и почти всегда имеют необычную форму. Чтобы помочь вам, мы составили это простое руководство о том, как упаковать лампы, разбирая его по частям, чтобы ваши светильники — и ваше здравомыслие — были единым целым.

Первые шаги

Каждая часть лампы упаковывается отдельно, поэтому, прежде чем собирать вещи, вам нужно будет разобрать лампы.

Начните с отключения лампы от стены. Смотайте каждый шнур и закрепите шнурком или резинкой. Затем аккуратно открутите лампочки и отложите их в сторону. Как только лампочки погаснут, можно снимать абажуры. На этом этапе вы можете закрепить спиральный шнур на цоколе лампы, но в этом нет необходимости, если он уже плотно намотан.

Если у вас были винты, крепящие абажур к основанию, поместите их в небольшой пластиковый пакет и приклейте туда этикетку, чтобы вы могли легко найти их позже.

Как упаковать лампы: Лампочки

Сначала упакуйте свои лампочки, так как вы не хотите, чтобы они катались, пока вы собираете другие вещи.

Это можно сделать двумя способами:

• По отдельности (и аккуратно) оберните каждую лампочку в наполненную воздухом пластиковую прокладку. Закрепите прокладку лентой, чтобы она не расстегнулась, когда луковицы упакованы в коробку.Упакуйте все лампы в одну коробку и обязательно используйте упаковочную бумагу или несколько наполненных воздухом пластиковых прокладок, чтобы заполнить все зазоры, чтобы лампы не смещались.
• Установите коробку со специальными разделителями, которые вы будете использовать для упаковки стаканов на кухне (подойдет и пластиковая коробка с рождественскими украшениями). Оберните каждую лампочку слоем наполненной воздухом пластиковой прокладки, а затем упакуйте ее в разделители, по одной на прорезь. Перед тем, как закрыть коробку, добавьте сверху слой наполненной воздухом пластиковой прокладки.

Пометьте коробки с лампочками «хрупкими», чтобы вы или ваши грузчики знали, что с ними нужно быть особенно осторожными.

Предупреждение: лампы накаливания не могут быть отправлены, так как они заполнены ртутью, которая очень токсична в случае пролития. Если у вас есть лампы накаливания, вам придется утилизировать их должным образом и купить новые, когда вы приедете в следующий дом.

Как упаковать лампы: абажуры

Затем упакуйте абажуры.Для этого заверните каждый оттенок в упаковочную бумагу. Важно использовать обычную упаковочную бумагу, а не что-либо с печатью на ней, так как эти чернила могут легко перейти на тонкий материал ваших абажуров.

Каждый абажур должен быть упакован индивидуально в отдельную коробку подходящего размера, хотя вы можете вложить небольшой абажур в более крупный, при условии, что оба они правильно упакованы. Заполните зазоры вокруг тени дополнительной упаковочной бумагой, наполненной воздухом пластиковой прокладкой или даже кухонными полотенцами или носками — чем-нибудь мягким, что предотвратит смещение тени.

Как упаковать лампы: цоколи

В последнюю очередь ваши цоколи. Оберните каждую основу упаковочной бумагой, добавив слой полиэтиленовой пленки, наполненной воздухом, если основа сделана из тонкого материала, такого как стекло или фарфор. Если вы используете пластиковую прокладку, закрепите ее лентой.

В отличие от абажуров, вам, вероятно, удастся легко упаковать несколько оснований в одну коробку. Только убедитесь, что ничего не ставите на верхнюю часть лампы — арфу, наконечник, выключатель, основание; я.е. область, в которую вы ввинчиваете лампочку и прикрепляете абажур — так как вы не хотите, чтобы какой-либо металл потерял форму.

Как упаковать торшеры

Выполните те же шаги, что и выше, для упаковки лампочек и плафонов торшеров. Однако, поскольку их базы, скорее всего, не поместятся в коробке, вам понадобится другой план атаки.

Основания торшеров из хрупких материалов должны быть завернуты в полиэтиленовую пленку, наполненную воздухом, и отправлены соответствующим образом.Если основание сделано не из хрупкого материала, вам будет достаточно просто транспортировать его как есть. Однако будьте осторожны, чтобы не поставить ничего тяжелого на основание грузовика.

Дополнительные советы по упаковке ламп

Еще несколько советов при упаковке ламп.

Измерьте лампы перед покупкой коробок. Чем больше коробки подходящего размера вы можете купить для упаковки ламп, тем безопаснее будут ваши лампы. Перед покупкой коробок измерьте цоколи и абажуры, чтобы убедиться, что вы не занижаете или занижаете размер коробки.

Маркируйте соответственно. Пронумеруйте ящики с лампами, используя тот же номер на ящике, на котором находится цоколь конкретной лампы, и номер с абажуром. Таким образом, вы не будете копаться, пытаясь соединить части лампы при распаковке.

Распакуйте лампы заранее. Распакуйте лампы сразу после прибытия в новый дом. В частности, абажуры могут деформироваться, если они неправильно упакованы. Надеюсь, это не будет проблемой для вас (особенно, если вы выполните описанные выше действия!), Но на всякий случай лучше сразу достать их из коробки.

Хотите, чтобы кто-нибудь упаковал вам лампы?

Мы упрощаем поиск грузчиков с полным спектром услуг, которые сделают за вас все вещи, включая упаковку этих надоедливых ламп! Перейдите в наш бесплатный онлайн-каталог транспортной компании, чтобы быстро и легко найти надежных перевозчиков с полным спектром услуг в вашем районе. Все перечисленные компании проходят предварительную проверку на надежность и имеют необходимые лицензии и страховку.

Собираетесь собрать вещи самостоятельно? Ознакомьтесь с нашим полным архивом статей по упаковке и планированию, чтобы узнать, как все в вашем доме надежно упаковано и готово к работе.

Лампы: байонетное основание

(LMP) 93

Лампа General Electric . 12 В постоянного тока, 13 Вт. Основание BA15s, одинарный штифт. Новый, старый сток.

50 ¢ каждый — 40 ¢ (10+), 33 ¢ (50+)

(LMP) 1073

Лампа накаливания автомобильная. 12 вольт, 1,8 ампера, 23 ватта. База БА15с (байонет СК). 200 часов. Доступны несколько брендов.

75 ¢ за каждого — 65 ¢ (10+)

(LMP) 1034-N

Norelco лампа накаливания с двойной нитью накаливания.12В / 16В, 1,8 / 0,593 А, 23 / 8,3 Вт. База BAY15d. (Двойной контактный указательный байонет).

1 доллар — 75 ¢ (10+)

(LMP) 1034A

Автомобильная лампа. Апельсин. 12,8 / 14 В, 1,8 / 0,5 А, 23 / 8,3 Вт. S8, база BAY15d. Двойная нить. Аналогичен (LMP) 103-INA , но стекло изнутри матовое.

2 доллара — 1,25 доллара США (10+)

(LMP) GE349

Лампа General Electric .6.3в, 2 ампер, Т 1-3 / 4. 100 штук в коробке, 1000 штук в упаковке.

75 ¢ каждый — 60 ¢ (10+), 50 ¢ (100+)

(LMP) 25T8DC

Лампа General Electric . Т8, база BA15d. 15 ватт, 115 — 125в. Новый, старый сток. Сделано в США

2,50 доллара за штуку — 2 доллара (10+), 1,69 доллара (100+)

(LMP) 312

Westinghouse авиационный фонарь. 28v. 50 свечей силы. 1,4 дюйма диаметром.

3.75 $ за штуку

(LMP) 1375

Фонарь Chicago Miniature . 2-штырьковый байонет. Неизвестное напряжение. Альтернативный номер по каталогу: CM1375.

1 доллар — 75 ¢ (10+)

(LMP) CM1203

Фонарь CM1203, байонетный цоколь. 0,71 А, 28 В, 19,8 Вт. 2 дюйма длиной. Прозрачный. Двойной байонет в основании 19А. NSN: 6240-00-019-3102.

1 доллар — 75 ¢ (10+), 50 ¢ (100+)

(LMP) 1491

Westinghouse автомобильная лампа mazda.2-контактный байонетный цоколь, диаметр 0,592 дюйма. 2,4 В, 0,80 А, диаметр 15/16 дюйма x 1-5 / 8 дюйма в

3 доллара — 2,50 доллара (10+), 2,25 доллара (100+)

(LMP) 1874

Лампа для приборов. Байонетное основание, одноконтактное. 3,7в, 2,75 амп. 9,595d x 1,64 дюйма (высота) T5.

по 2 доллара за штуку

(LMP) 1584

GE миниатюрный светильник. 2 контакта, байонетное основание диаметром 0,60 дюйма. Прозрачное. 4v. 0,985 дюйма d x 1,91 дюйма в.

$ 3.50 штук — 3 $ (10+)

(LMP) 408

General Electric фонарь с байонетным цоколем. Прозрачный. Единый контакт. Штык Ba9s. 4,9 В, 1,47 Вт. Диаметр 9 мм.

1.75 $ за штуку

(LMP) 1809

General Electric фонарь с байонетным цоколем. Прозрачный. Единый контакт. 2в, 0,60 амп. Диаметр 0,359, общая высота 1-1 / 8 дюйма.

50 ¢ за каждого — 40 ¢ (10+)

(LMP) 39

Радиолампа GE .

5 долларов США за штуку

(LMP) 009A

Фонарь с байонетным цоколем «Роял». 6в, 2 амп. 2-штырьковый байонет. Прозрачный. Диаметр 3/4 дюйма.

1,50 доллара США — 1,25 доллара США (10+)

(LMP) 009B

Фонарь с байонетным цоколем «Роял». 6в, 2 амп. 2-штырьковый байонет. Прозрачный. Диаметр 3/4 дюйма.

1,50 доллара США — 1,25 доллара США (10+)

(LMP) 906A

Фонарь с байонетным цоколем «Роял».6в, 2 амп. 2-контактный байонетный цоколь.

3,50 доллара США за штуку

(LMP) 909A

Фонарь с байонетным цоколем «Роял». 6в, 2 амп. 2-контактный байонетный цоколь.

по 3 доллара за штуку

(LMP) 1154

General Electric автомобильная лампа. 6 вольт, 16,83 Вт, 2,63 ампер. Прозрачная, байонетная база. Используется для поворота, остановки, задних фонарей.

1,50 доллара за штуку — 1,25 доллара (10+), 1 доллар (100+)

(LMP) 1866

Миниатюрный светильник.Штык-база. 6v.

*** ПРОДАНО ***

(LMP) 1000-32-32CP

Автомобильная лампа Matchless . 2-штырьковый байонет. 32 г. 6в — 8в. Двойная параллельная нить накала. 1-3 / 8 дюйма x 2-1 / 8 дюйма в

5 долларов США за штуку

(LMP) 57

Светильник Westinghouse . 14в, 0,25 ампер. Миниатюрная байонетная база. Размер лампы G 4-1 / 2.

1,50 доллара США за штуку

(LMP) 313

Светильник Westinghouse .28в, 0,17 ампер. Миниатюрная байонетная база. Размер луковицы Т 3-1 / 4. База ВА9.

75 ¢ за каждого

(LMP) 239

Зенит сменный светильник панели. 6,3 в, 0,36 ампер. База ВА9. Лампа Т3-1 / 4.

2,50 доллара США за штуку

(LMP) 1724

Фонарь Chicago Miniature . 6,2в, 4,5 ампер. База BA15d.

5 долларов США за штуку

(LMP) 1105

Лампа накаливания.6,2 В, 5,73 А, 35,5 Вт. Прозрачный. Стандартная база Ba15s (штык). 2,1 дюйма в высоту.

2,50 доллара за штуку — 2 доллара (10+)

(LMP) 1263

Carlton Автомобильная лампа / лампа с двойной параллельной нитью накаливания. 24в — 28в. 40ºC. Прозрачный. Байонетное основание с одним штифтом. 1-3 / 8 «D x 2-1 / 8» в целом.

по 4 доллара за штуку

(LMP) 47

# 47 пилотная лампа. Штык-база. Т 3-1 / 4. 6,3 в, 0,15 ампер. Подходит ко всем S-line / KWM2.

75 ¢ каждый — 60 ¢ (10+), 50 ¢ (100+), 40 ¢ (500+)

(LMP) PL10751

Байонетный цоколь, 2 штыря, лампа с двойной нитью накала. 10в. Прозрачный. 3/4 дюйма D x 1,704 дюйма.

1,50 доллара США за штуку

(LMP) 1143-R

Westinghouse фонарь с байонетным цоколем. Красный. 12в, 1,98 ампер, 25 Вт. Одноконтактная база Ba15s. 1,3 дюйма x 2,25 дюйма

4,25 долл. США за штуку

(LMP) T1076

Автомобильная лампа.Байонетное основание с двойным контактом, 0,594 дюйма x 0,792 дюйма в высоту. 12 В, 32 C.P. 1 дюйм x 1,86 дюйма в высоту.

1,50 доллара США — 1,25 доллара США (10+)

(LMP) 1156-A

Янтарная / красная миниатюрная лампочка. Байонетное основание с одним контактом, 0,597 дюйма, d. 12 В, 32 C.P. 0,992 дюйма, высота 1,88 дюйма.

2 доллара — 1,75 доллара США (10+)

(LMP) 1143

Лампа накаливания. Штык-база. 12в, 2 ампера, 24 Вт. Стандартная база Ва15.(Штык СК) 400 часов.

по 4 доллара за штуку

(LMP) 1019

Westinghouse прозрачная лампа. Штык-база. 12,8 в, 5 ампер, 64 Вт. G16.5. Стандартная база Ва15. Диаметр 2 дюйма.

по 10 долларов за штуку

(LMP) 1034NA

Лампа с двойной нитью накаливания General Electric . Янтарь. 12,8 В, 23 Вт. 2-х контактный байонетный цоколь (неровный) — BAY15D.

по 3 доллара за штуку

(LMP) 1034

Винтаж Светильник Stesco .Прозрачный. 12в — 16в, 32/4 C.P. 2-контактное байонетное основание, общая высота 0,591 дюйма d. 1,862 дюйма.

1,50 $ каждый — 1,20 $ (10+)

(LMP) KL1251

13,5в, 590 ма. В среднем 5000 часов. 2 элемент. G-6. NSN: 6240-019-0877.

$ 1 за штуку

(LMP) 363

Фонарь GTE Sylvania . Прозрачный. 14в, 0,20 амп. Миниатюрный байонетный цоколь с одним контактом, диаметр 0,358 дюйма, BA9S, диаметр 0,438 дюйма, диаметр 0.855 «в.

1 доллар — 75 ¢ (10+)

(LMP) 1314X

Двухконтактная лампа General Electric . 12в, 1 ампер, 12 Вт. База 9/16 «D. Артикул Xerox: 122P24.

1,75 доллара за штуку — 1,50 доллара (10+), 1,19 доллара (100+)

(LMP) 1815

Т 3-1 / 4. 14в, 0,21 ампера, 3 Вт. Автомобильная лампа. Новый старый сток. GE-1815 (27677). База ВА9 (миниатюрный штык-нож SC).

75 ¢ за каждого

(LMP) 1891

Фонарь Chicago Miniature .Миниатюрная штыковая база Т-3-1 / 4. 14в, 0,24 амп.

1 доллар — 75 ¢ (10+)

(LMP) 1889

Лампа General Electric . 14в, 0,25 ампер. Цоколь ВА9, размер лампы Т3-1 / 4. Миниатюрная база.

1,50 доллара США за штуку

(LMP) 53

Светильник панельный №53. 14,4 в, 0,12 ампер. Миниатюрный цоколь лампы. Мини-байонет G3-1 / 2. 1000 часов. Подходит для наших стандартных розеток T3-1 / 4.

$ 1.25 шт. — 1 доллар (10+)

(LMP) 1456

Sylvania 18 В, 250 мА. Миниатюрная байонетная база. База ВА9. G5.

по 3 доллара за штуку

(LMP) 303

Лампа General Electric №303. 28в, 0,3 ампера. Штык-база СК.

1,15 $ за штуку — 1 $ (10+)

(LMP) 1052IF

Фонарь для самолета Westinghouse . 28в, 0.8 амп. Байонетное основание с двойным контактом. 21C.

15 $ — 12 $ (6+)

(LMP) 895-100

Цоколь с байонетным цоколем. 2 контакта. 28в, 0,45 ампер, 12,6 Вт. База Ba15d.

3 доллара — 2,50 доллара (10+)

(LMP) 307R

Лампа General Electric . Байонетная база B15S. 28в, 0,67 ампер.

3 доллара — 2,50 доллара (10+)

(LMP) 311R

Micro Lamp Inc .байонетный цоколь, одноконтактная красная лампа. 28в, 1,29 амп. База Ba15s. 1-1 / 4 «Д.

3,50 доллара США — 3 доллара США (10+)

(LMP) 1864

Лампа

ML1864. Штык-база. Лампа Т 3-1 / 4. 28в, 170 ма. Из Англии.

1 доллар — 75 ¢ (10+), 60 ¢ (100+)

(LMP) 1822

36В, 0,1 амп. Т 3-1 / 4. Штык-база.

*** ПРОДАНО ***

(LMP) 10S6 / 10DC

Дженерал Электрик .250в, 10 ватт. Двухконтактный, байонетный цоколь. Тип С-6.

по 4 доллара за штуку

(LMP) 10C7DC

120в / 10 ватт. Прозрачная, байонетная база.

по 3 доллара за штуку

(LMP) 3S6-5DC-120V

Контрольная лампа General Electric . Двойной контакт, байонетное основание. 120в, 3 ватта. Длина 1,82 дюйма. Используется для табло и знаков.

по 1,25 доллара — 1,09 доллара (10+)

(LMP) T8DC

Фонарь с байонетным цоколем Philips .120в, 25 ватт. 2-х контактный байонетный цоколь Ba15d.

по 4 доллара за штуку

(LMP) BLC

Фотолампа. 120в, 30 ватт. 2-х пиновый байонетный цоколь Ba15d.

3,50 доллара США за штуку

(LMP) 44

Панельная лампа, 6,3 В / 250 мА, в среднем 3000 часов. Штык-база. Т3-1 / 4.

$ 1 за штуку

(LMP) 6S6DC

Светильник Sylvania . Штык-база. 130 В постоянного тока, 6 Вт.

2,70 $ за штуку

(LMP) NE51H

120 мА, 47 кОм, минимум 90 В постоянного тока или минимум 65 В переменного тока. Выходная мощность 1/4 Вт. Т3-1 / 4 в миниатюре. Неоновая лампа, Яркая миниатюра.

по 2 доллара за штуку

(LMP) CM8-60

Chicago Miniature , стиль RP.

по 10 долларов за штуку

Как узнать, на каком основании моя лампочка?

Сколько почасовых электриков нужно для замены лампочки? Два: один, чтобы удерживать лампочку, и один, чтобы вращать лестницу.

Как бы то ни было, подобрать правильные лампочки для установки в ваши светильники — не очень сложная задача. Все, что вам нужно, это линейка и это отличное руководство.

Чтобы узнать цоколь лампы, определите, является ли это типом винта с резьбой вокруг цоколя или типом штифта с двумя точками контакта с цоколем. После этого измерьте диаметр основания винта или расстояние между двумя штифтами в миллиметрах.

Объяснение оснований лампочек

Интересно, что наиболее распространенный тип лампы называется цоколем Эдисона, дань уважения создателю оригинальной лампочки Томасу Эдисону, в котором использовался винтовой тип E26 и цоколь среднего размера.

Эти цоколи E26 используются в общих областях, таких как потолочные светильники, лампы, потолочные вентиляторы и во многих других местах дома и в офисе.

Их можно найти в спальнях, гостиных и, если они используются с отражающими лампами, точечными светильниками и прожекторами.

Один из интересных фактов о цоколях лампочек и используемых ими кодах заключается в том, что все они означают что-то важное!

Все основания измерены в миллиметрах. Слава богу, что Эдисон придерживался метрической системы измерения, несмотря на то, что он был американским изобретателем.А буква E — это все, что обозначают винтовые лампы, как вы уже догадались, «Эдисон».

Таким образом, E26 имеет ровно 26 мм в диаметре основания лампы.

Винтовые цоколи E12 называют канделябрами, люстрами или подвесными светильниками. Они также широко распространены, так как используются в декоративных люстрах и настольных лампах или настенных бра, праздничных огнях, светильниках для ресторанов и шатрах.

Они излучают от средней до низкой яркости в зависимости от мощности и люменов и создают в помещении уютную и праздничную атмосферу.

После винтовых цоколей мы переходим к другому стандартному типу цоколя, называемому штифтовым. Эти основания широко используются в люминесцентных лампах и компактных люминесцентных лампах, особенно в двухконтактных G13.

Эти основания в основном используются на кухнях, в гаражах и офисах в старом стиле. Опять же, 13 указывает расстояние в мм между штырями. Буква G относится к стеклу, материалу, из которого изготовлены оригинальные трубки.

Среди этих штыревых цоколей лидирует лампа GU10, еще одна очень часто используемая цоколь, и это цоколь штыревого типа, работающий от 120 вольт.Они известны как прожекторы! По названию можно догадаться, где они чаще всего используются.

Вы найдете их в потолочных светильниках и светильниках для встраиваемых банок по всему дому, особенно на кухне. Они также обычно используются в трековых светильниках, а также в садовых прожекторах.

Итак, точечные светильники GU10 можно найти в магазинах, торговых помещениях, внутри и вне помещений из-за их широкого применения.

Штифты или выступы GU10 на самом деле представляют собой маленькие круглые ручки, расположенные на расстоянии 10 мм друг от друга, и вставляются с помощью поворотно-фиксирующего механизма, который образует очень надежное соединение.

Однако не путайте их с лампами G9, так как они совершенно разные. Лампочки G9 часто застревают из-за их крючкового цоколя.

Наконец, у вас есть основания байонетного типа, которые в основном представляют собой выпуклые выступы на основании для обеспечения контакта, и могут быть штыками с одним или двумя контактами. Они кодируются как BA15d или BA15s.

Таблица размеров цоколей различных ламп

Давайте посмотрим на наиболее распространенные размеры цоколей ламп для трех основных типов цоколей.

Начиная с ламп Эдисона с винтовым цоколем, существует четыре основных размера, хотя они немного различаются между США и Европой.

Самый распространенный — E26 в США и E27 в Европе. Однако луковицы канделябров (E12 или E11) также довольно плодовиты. Немного реже промежуточные и могольские размеры.

E14 используются в Европе в качестве ночных светильников или в некоторых настенных светильниках, в то время как E17 в США часто применяется в бытовых приборах, таких как холодильники.

Размеры ламп Эдисона	Северная Америка (базовая ширина)	Европа (базовая ширина)
Лампа канделябра	E12 — 12 мм	E11 — 11 мм
Средний	E17 — 17 мм	E14 — 14 мм
Стандартный (наиболее распространенный)	E26 — 26 мм	E27 — 27 мм
Могул	E39 — 39 мм	E40 — 40 мм

Когда дело доходит до поворотно-фиксирующего цоколя, существует два основных типа цоколя — байонетный и точечный.

Байонетные базы не слишком распространены в США, но их довольно много по всей Европе.

В то время как цоколь лампочек BA15 и B22 встречается в обоих регионах, BA15 немного больше используется в США, в то время как B22 довольно хорошо известен в пруду и используется во многих различных осветительных приборах.

GU10 с точечными прожекторами с поворотным механизмом и фиксатором — стандарт везде.

Поворотно-стопорные лампы	Северная Америка	Европа
Штык	BA15 — 15 мм между штырями	B22 — 22 мм между штырями
Прожектор	GU10 — 10 мм между штырями

Когда дело доходит до осветительных приборов со штыревыми цоколями, существует довольно много разных типов.Наиболее распространены G5, которые используются в ламповых лампах CFL, и G5.3, которые часто используются в прожекторах. Как и в случае со всеми другими лампами, число обозначает ширину цоколя в миллиметрах.

Многие из этих размеров цоколя ламп распространены в светодиодных лампах и имеют множество применений, включая праздничное освещение или другое декоративное освещение для вашего дома.

Штифтовые лампы	Ширина в мм между штырями	Использование лампы
G4	4 мм	Широкоугольный луч, используемый в светильниках некоторых люстр
G5	5 мм	Общий размер для трубчатых ламп
G5.3	5,3 мм	Прожектор стандартный размер
G9	9 мм	Штыри с петлей, в основном используются под шкафами
G12	12 мм	В основном используется для замены металлогалогенных ламп
G13	13 мм	Обычный больший размер для люминесцентных ламп

Почему у фитингов разные основания?

Винтовые основания были стандартом в течение многих лет, так как соединение является надежным и стабильным.Лампа может выдерживать частые вибрации в местах, где открываются и закрываются двери или работают приборы, не выпадая и не расшатываясь.

Цоколи

со штырьками позволяют использовать более компактную розетку, поэтому лампы меньшего размера могут намного легче поместиться в небольшой прибор или светильник. Более декоративное и современное освещение обтекаемой формы, требующее более эффективного способа установки лампочки.

Механизм поворота и фиксации также намного быстрее и проще в использовании, чем утомительное завинчивание фонарей Эдисона в узком месте.

Цоколь или колпачок обеспечивает точку электрического контакта между лампочкой и электричеством. Кроме того, это помогает закрепить лампу внутри патрона.

Фактически, вы можете безопасно изменить НЕКОТОРЫЕ базы, используя адаптеры, которые преобразуют базу в тип сокета, который у вас есть.

Например, вы можете купить адаптеры, в которые вы можете вкрутить базу E12, а она заканчивается на базе E26, которую затем можно вкрутить в соответствующее гнездо.

Точно так же есть переходник для переоборудования лампы GU10 на цоколь Эдисона.Вы можете вставить штифт в адаптер, который затем можно вкрутить.

Здесь большое предостережение. Как и другие адаптеры, упомянутые выше, вы иногда можете увидеть онлайн-продавцов, продающих адаптеры, преобразованные из винтовой лампы Эдисона в основание с байонетным цоколем.

В этом случае, если вы вкрутите лампочки в розетку с помощью адаптера и случайно коснетесь металлической части цоколя, вы можете получить смертельный удар электрическим током.

Это связано с тем, что двойная байонетная база привела к изменению полярности базы Эдисона и больше не является нейтральной и безопасной для прикосновения во время подключения.При нормальном использовании даже металлическая часть цоколя лампы Эдисона безопасна для прикосновения, поскольку она нейтральна.

Ни в коем случае не рекомендуется покупать этот адаптер.

Что такое стандартный базовый тип?

Самым стандартным цоколем лампы, используемым во всем мире, особенно в США, является, конечно же, цоколь E26 с винтовым креплением. Вы никогда не ошибетесь с ними, и всегда полезно иметь их в доме.

Эта база очень похожа на E27, обычно продаваемую в Европе и Азии.Это всего на миллиметр больше американского стандарта.

Их можно использовать как взаимозаменяемые, при условии, что их напряжение одинаковое, или они представляют собой универсальную лампочку.

Влияет ли цоколь лампы на напряжение и производительность?

Некоторые базы позволяют подключать только лампочки с линейным напряжением, поэтому в США это 120 вольт. В основном это лампочки E.

Некоторые базы позволяют подключать только лампы низкого напряжения, которое составляет всего 12 В или кратное (24 В, 36 В). Их можно найти в небольших точечных светильниках в цоколе типа булавки, в аквариумах или в небольших декоративных элементах.

Вы не можете их менять местами, так как они либо не будут работать, либо будут необратимо повреждены из-за прохождения через них более высокого или более низкого, чем предполагалось, напряжения.

Кроме этого, цоколь лампы не имеет ничего общего с напряжением, на котором работает лампа, и не меняет яркость, мощность или цветовую температуру лампы.

Заключительные слова

Винтовые лампочки Эдисона никуда не денутся. В то время как обычные лампы накаливания и КЛЛ постепенно выводятся из употребления, винтовая основа останется в обозримом будущем.

Теперь, когда вы знаете, как определить и измерить цоколь вашей лампочки или соответствующую розетку, вы, возможно, сможете ответить на этот вопрос.

Сколько психиатров нужно, чтобы заменить лампочку?

Один, но лампочку надо поменять.

Итак, какие базы у вас есть дома или в офисе и в каких областях?

9 различных типов фар

Автомобильные фары в представлении не нуждаются. Они освещают вам дорогу, пока вы путешествуете по улицам поздно ночью.Именно фары вашей машины не дают вам врезаться в дерево или на кого-то после захода солнца.

На все автомобили, старые или новые, установлены фары. Закон требует, чтобы обе фары вашего автомобиля были в рабочем состоянии. Они обеспечивают не только вашу безопасность во время движения, но и безопасность пешеходов и животных, переходящих дорогу.

Раньше все автомобили имели одинаковые фары, но сегодня, когда были представлены более новые и технологически совершенные автомобили, типы фар также различаются.На новых моделях автомобилей установлены более новые и более прохладные фары.

Вы можете подумать, что все фары одинаковые, но на самом деле это не так. И мы имеем в виду не только дизайн. Различаются они и по механизму работы.

Если вам когда-либо понадобится заменить фары, вы должны, по крайней мере, иметь достаточные знания о типах фар, которые установлены в вашем автомобиле, и о типах фар, которыми вы можете заменить существующие фары. Фары — одна из самых важных частей вашего автомобиля, и они, безусловно, заслуживают внимания.

Типы фар

Мы разделим типы фар на три части:

• Виды фар на основе корпуса фары
• Типы фар по количеству ламп накаливания
• Типы фар на основе типа лампы

Типы фар в зависимости от корпуса фары

Корпус фары

Корпус фары — это «домик», в котором находится лампа фары.Проще говоря, это корпус, в котором находится лампа фары. Корпус фары не у всех автомобилей одинаковый. Способ установки лампы и ее расположение различаются.

1. Отражатель фары

Рефлекторные фары были стандартными фарами, которые присутствовали во всех автомобилях до 1985 года. Это все еще самые распространенные типы фар, которые вы увидите. Колба в рефлекторной фаре заключена в чашеобразный корпус.В чашеобразном корпусе установлены зеркала, отражающие свет на дорогу.

Эти фары, которые использовались в старых автомобилях, имели фиксированный кожух. Это означало, что в случае перегорания лампы ее нельзя было заменить, и пришлось менять весь корпус фары. Эти фары с отражателем были также известны как фары с закрытым светом. В фарах с герметичным светом перед фарами была линза, которая определяла форму испускаемого ими луча света.

Однако в более новых фарах с отражателем внутри корпуса вместо линз используются зеркала. Эти зеркала используются для направления луча света. Благодаря этому технологическому усовершенствованию отпадает необходимость в герметичном корпусе фары и лампе накаливания. Это также означает, что лампочки можно легко заменить, когда они перегорят.

Плюсы отражателя фар

• Рефлекторные фары стоят недорого.
• Эти фары меньше по размеру и поэтому занимают меньше места в автомобиле.

Минусы отражателя фар

• Светоотдача в фарах с отражателем менее контролируема, поэтому лампы высокой мощности не могут использоваться с этим типом корпуса фары.
• Отсечка ближнего света менее заметна для встречного транспорта.
• Луч света часто имеет слабые и интенсивные пятна.

2. Проекторные фары

Благодаря усовершенствованию технологий в производстве фар, фары стали лучше.Проекторные фары — это новый тип фар, который впервые был использован в 1980-х годах только в роскошных автомобилях. Однако сегодня проекторные фары стали довольно распространенным явлением, и большинство новых моделей автомобилей оснащаются этими типами фар.

Проекторные фары по сборке очень похожи на рефлекторные. Эти фары также состоят из лампы, заключенной в стальной корпус с зеркалами. Эти зеркала действуют как отражатели, как и в фарах с отражателем.Единственная разница в том, что в фарах проектора есть линза, которая работает как увеличительное стекло. Это увеличивает яркость луча света, и, следовательно, прожекторные фары обеспечивают лучшее освещение.

Чтобы убедиться, что угол светового луча, излучаемого фарами проектора, правильный, они поставляются с защитным экраном. Благодаря наличию этого светозащитного экрана фары для прожекторов имеют очень резкое срезание.

Плюсы прожекторов

• Проекторные фары ярче старых рефлекторных фар.
• Они не светят в глаза другим водителям на дороге. Это связано с тем, что линза проецирует луч света вниз на дорогу. Преимущество этого в том, что прожекторные фары не ослепляют других водителей или пешеходов, переходящих дорогу.
• Луч света, создаваемый фарами проектора, намного более ровный, без слабых или интенсивных пятен.
• Проекторные фары могут иметь СПРЯТАННЫЕ лампы, в отличие от рефлекторных фар, в которых могут быть только галогенные лампы.
• Прожекторные фары выглядят великолепно.

Минусы прожекторных фар

• Световой поток прожекторных фар сильно отличается от светоотражающих фар. Если вы слишком привыкли к светоотдаче рефлекторных фар, вам может быть трудно привыкнуть к проекционным фарам.

3. h5 Конверсии

Если вы хотите модернизировать систему фар вашего автомобиля, переоборудование h5 — это экономичный способ сделать это.В нем используется стандартный корпус рефлекторного типа, но вместо герметичного корпуса используется лампа с двойной нитью накала h5, которую можно заменить. Это означает, что если ваша лампа перегорит, вам не придется заменять весь кожух. Вы можете просто заменить лампочку и снова отправиться в путь в кратчайшие сроки (или столько, сколько потребуется вашему механику, чтобы заменить лампу). Это также открывает возможности использования более ярких ламп, таких как светодиоды или HID.

Поскольку преобразователи h5 являются стандартными рефлекторами, световой луч, который они производят, неравномерен с горячим пятном, рассеянным световым потоком и возможным ослеплением встречных транспортных средств.

Типы фар по количеству ламп

Фары делятся на два типа в зависимости от количества ламп, помещенных в корпус фары.

• Четыре фары
• Неквадратные фары

Четыре фары

Счетверенные фары — это фары, в каждой из которых по две лампы.

Неквадратные фары

Фары Non-Quad имеют по одной лампе в каждой фаре.

Счетверенные фары и нечетверенные фары не являются взаимозаменяемыми, поскольку внутренняя проводка зависит от каждого типа. Если в вашем автомобиле есть фары с четырьмя фарами, это то, чем вы можете заменить фары. То же самое и с неквадратными фарами.

Типы фар в зависимости от типа лампы

Существует четыре основных типа фар в зависимости от типа используемой лампы. Их:

• Галогенные фары
• HID Фары
• Светодиодные фары
• Лазерные фары

1. Галогенные фары

Фары с галогенными лампами — это наиболее часто встречающиеся фары в большинстве автомобилей на сегодняшний день. Это улучшенная версия фар с герметичным светом. В старых фарах использовались лампы, которые были в основном усиленными версиями обычных ламп накаливания, которые вы используете дома.

Обычные лампы состоят из нити накала, подвешенной в вакууме. Нить накаливания загорается, когда электричество проходит через провод и нагревает его.Вакуум внутри колбы гарантирует, что провод не окислится и не сломается. Хотя эти лампочки хорошо проработали несколько лет, они были довольно неэффективными, всегда горячими и давали желтоватый луч света.

С другой стороны, в галогенных лампах

вместо вакуума заполнены галогенные газы. Нить накала почти такого же размера, как колба герметичной фары, но газовая трубка меньше и вмещает меньший объем газа для удержания тепла.

Галогеновые газы, которые используются в этих лампах, — это бром и йодид (в комбинации).Эти газы гарантируют, что нить не истончается и не ломается, а также уменьшают почернение, которое обычно происходит внутри колбы. В результате нить накала горит намного сильнее и дает более яркий свет. Газы нагреваются до 2500 градусов.

Плюсы галогенных ламп

• Галогенные лампы дешевы.
• Они излучают более яркий световой луч.
• Они служат дольше.
• Галогенные лампы имеют небольшой размер и поэтому занимают меньше места в автомобиле.
• Их легко заменить.
• Фары с галогеновыми лампами определенно превосходят фары с отражающим светом с закрытым светом. Среди новых вариантов фар, доступных сегодня, галогенные фары являются самыми доступными.

Минусы галогенных ламп

• Луч света слегка желтого цвета и не падает дальше.

2. HID Фары

HID означает High Intensity Discharge .Они также известны как ксеноновые фары. В лампах HID используется совершенно другая технология, чем в обычных лампах. Эти лампы помещают фары HID в категорию фар, обеспечивающих максимальную видимость для водителя. Они становятся популярными с каждым днем, и все больше и больше людей переходят на HID фары по всем правильным причинам.

В отличие от фар с герметичным светом и галогенных фар, HID-фары не содержат обычных ламп накаливания. Они излучают свет, когда электрическая дуга проходит через пару электродов, заключенных внутри стеклянной трубки.Эта стеклянная трубка заполнена газом ксеноном. Ранее мы говорили, что HID фары также известны как ксеноновые фары; ну, из-за дуги электричества, которая питает эти фары, они также известны как дуговые фары.

Помимо газообразного ксенона, эти лампы также содержат испаренные металлы, такие как галогениды металлов и ртуть. Прохождение электрического тока через дугу плавит пары металлов и превращает их в плазму. Следовательно, HID-фары имеют и другое название (хотя и менее распространенное) — плазменные фары.

Это плазма, которая светится бело-голубым оттенком, излучает яркий свет, которым так славятся эти фары. В блоке фары имеется отражатель, который отражает свет на дорогу. Свет, который излучается HID фарами, чрезвычайно интенсивен. Он предлагает универсальность, и вы можете настроить фокус в соответствии с вашими потребностями. Вы можете сфокусировать луч света в узкий луч, который выходит далеко впереди автомобиля, или вы можете настроить его на широкий луч, который заполняет область, которая находится прямо впереди.

Плюсы HID фар

• HID-фары излучают чрезвычайно яркий свет в спектре бело-голубого.
Фары
• HID обеспечивают лучший обзор на дороге благодаря большей длине волны, которую они используют, и меньшему рассеянию по сравнению с желтыми фарами (например, в галогенных фарах и фарах с закрытым светом).
• Поскольку в лампах HID нет нити, которая могла бы перегореть, эти фары с большей вероятностью прослужат дольше.

Минусы HID фар

• HID фары медленно включаются.
• HID фарам требуется несколько секунд, чтобы прогреться и достичь максимальной яркости.
• Они могут раздражать водителей, находящихся на встречной полосе, так как бело-синий свет, который излучают HID фары, поразительно яркий.
• Свет в сине-белом спектре может существенно повлиять на ночное зрение человека. Свет от HID-фар не только ослепляет других водителей, но также может затруднять их зрение, когда дело доходит до того, что видит что-либо более тусклое (включая задние фонари впереди идущих автомобилей).Таким образом, скрытые фары могут стать причиной аварии.
• Что еще хуже, это затрагивает не только ночное зрение других водителей; ваше зрение также будет затронуто. Вы сможете очень четко видеть все впереди, но вы почти не заметите всего, что находится за пределами распространения светового луча.

Что касается производительности, то HID-фары остаются непревзойденными. Тем не менее, они имеют ряд неприятных побочных эффектов, в том числе повышенный риск несчастных случаев.

3. Светодиодные фары

Яркий белый свет и более длительный срок службы сделали светодиодные лампы довольно популярными для использования в автомобильных фарах. LED расшифровывается как Light Emitting Diodes. Потенциал светодиодов в качестве автомобильных фар огромен. Светодиодные лампы очень эффективны, компактны и могут мгновенно включаться и выключаться, что дает им преимущество перед HID фарами. Крошечные полупроводники светодиодных лампочек могут создавать широкий спектр фокусов и уровней света с исключительной скоростью (в пределах наносекунд).

Светодиодные фонари

, как и HID лампы, не работают по принципу нити накала. Они преобразуют электричество в свет с помощью диодов внутри фар. Процесс, с помощью которого светодиодные лампы преобразуют электричество в свет, называется электролюминесценцией . Этот процесс очень энергоэффективен по сравнению с процессом, который используется в галогенных фарах. Вырабатывается мало тепла или совсем не выделяется, и это невероятно увеличивает срок службы этих ламп!

Светодиодная технология все еще довольно новая, поэтому не все автомобили, в которых используются светодиодные фары, обладают всеми ее функциями.Например, настройки дальнего и ближнего света светодиодного освещения доступны только в автомобилях высокого класса и гибридных автомобилях.

Хотя светодиодные фары не нагреваются, существуют определенные проблемы с нагревом, с которыми связаны светодиодные фары. Сопротивление внутри лампы довольно велико, в результате чего основание микросхемы эмиттера сильно нагревается. Светодиодный светильник нуждается в раковине, где он может отводить тепло. Иначе бы диод расплавился. Это делает систему сложной и дорогой.

Плюсы светодиодных фар

• Они маленькие и компактные.Светодиодные фонари занимают очень мало места в автомобиле. Они такие маленькие, что им даже не нужен фара. Но, конечно, это изменило бы весь внешний вид автомобиля.
• Светодиодные фары можно включать и выключать мгновенно.
• Они не слепят других водителей.
• Эти фары не только фокусируются на том, что находится прямо впереди, но и обеспечивают более широкую зону обзора.
• светодиодных фонарей могут использовать любой цветовой спектр. Они не ограничиваются ярким бело-голубым спектром.

Минусы светодиодных фар

• Они дороже по сравнению с HID фарами.

4. Лазерные фары

Если вы думаете, что лазерные фары включают два пронизывающих лазера, которые могут растопить глаза встречного водителя, вы можете расслабиться, потому что лазерные фары не ослепляют. Лазерные фары — новинка в автомобильной промышленности.Они могут производить свет в тысячу раз ярче, чем светодиодные фонари, не требуя при этом столько энергии, сколько требуется светодиодным лампам.

В лазерной системе используются три лазерных луча синего цвета, которые направляются в камеру, содержащую желтый газообразный фосфор, который является фосфоресцирующим (светится в темноте). Фосфор не накапливает свет для последующего высвобождения, но производит свет в результате химической реакции, которая происходит внутри камеры. Эта химическая реакция поддерживается лазерными лучами и улавливается внутри камеры.Следовательно, на самом деле вы видите не свет от лазерных лучей, а свечение, создаваемое фосфором.

Плюсы лазерных фар

• Лазерные фары могут давать примерно в 1000 раз более яркий свет при почти половине мощности, которую используют светодиодные фары.
• Луч света может фокусироваться на невероятных 2000 футов.
• Лазерные лучи горят в диапазоне 6500 Кельвинов, что примерно соответствует естественному дневному свету и светодиодному освещению.
• Они могут мигать мгновенно.
• Лазерные фонари очень универсальны и могут иметь разные формы и конструкции.

Минусы лазерных фар

• Лазерные фары слишком дороги (BMW предлагает их в качестве надстройки за 10 000 долларов).
• Не ожидается, что лазерные фонари заменят светодиодные фонари во вспомогательных устройствах, таких как стоп-сигналы и указатели поворота.
• Лазерные лампы выделяют намного больше тепла по сравнению со светодиодными лампами, и поэтому им требуется большее охлаждение.

Тщательно изучив все типы фар, мы можем сказать, что светодиодные фонари являются нынешним лидером в индустрии автомобильного освещения. Лазерные фары непревзойденны, когда дело доходит до производительности, но они еще не коммерчески доступны, а колоссальная стоимость делает их практически недоступными для массового производства. С другой стороны, светодиодные фары не только обеспечивают необходимую яркость, но также гарантируют, что другие водители на дороге не будут раздражены. Хотя они стоят дороже, чем другие типы фар, светодиодные фары, безусловно, являются лучшим вариантом, к которому обращается большинство людей.

Советы по выбору фар для вашего автомобиля

Теперь, когда вы хорошо знакомы со всеми типами фар, вы можете решить, какие фары лучше всего подходят для вашего автомобиля. Прежде чем приступить к замене автомобильных фар, убедитесь, что вы проверили все «за» и «против», чтобы увидеть, стоит ли такая замена. Ниже приведены несколько советов, которые могут помочь в выборе.

• Выберите фары, излучающие желаемый тип луча — точечный, широкий или прожекторный прожектор.
• Фары доступны в различных исполнениях. Выбирая новые фары для вашего автомобиля, убедитесь, что вы выбрали дизайн, который не только хорошо выглядит сам по себе, но и хорошо смотрится на вашем автомобиле.
• Если вы планируете приобрести новые светодиодные фары для вашего автомобиля, выбор цвета следует производить в соответствии с вашими пожеланиями. Белый свет — идеальный вариант.
• Одно из наиболее важных соображений при замене фар вашего автомобиля — это стоимость. Вы найдете автомобильные фары в разных ценовых категориях.Выберите тот, который соответствует вашему бюджету. Выбирать самый дешевый вариант не рекомендуется.

Правильные фары очень важны для обеспечения безопасности на дорогах себе и окружающим. Фары вашего автомобиля влияют на то, насколько хорошо и далеко вы можете видеть вокруг. Чем шире распространение света, тем в большей безопасности вы и другие люди.

Различные типы ламп и способы их проверки

Галогенная лампа / лампа накаливания

До недавнего времени все фары были лампами накаливания и работали так же, как обычная бытовая лампочка, с электрическим током, нагревающим тонкую металлическую нить накала.

Большинство ламп теперь заполнено галогеном, что позволяет лампе нагреваться и, следовательно, ярче. В некоторых случаях лампы наполнены ксеноновым газом (не путать с ксеноновыми фарами HID), которые дают более белый и яркий свет. В старых автомобилях, а также в некоторых коммерческих грузовиках и фургонах колба запаяна в блоке с линзой фары, поэтому их называют «запечатанными лучами».

В поворотниках, габаритных огнях, задних фонарях, фонарях заднего хода и т. Д. Также часто используются лампы накаливания, хотя они постоянно заменяются светодиодными.

HID / ксенон и би-ксенон

HID означает разряд высокой интенсивности, и у них нет нити накала, как у обычных ламп, вместо этого свет исходит от электрической дуги, которая проходит через два электрода в стеклянной трубке, заполненной ксеноном.

Для этих фонарей требуется небольшая электроника, которая запускает свет и регулирует его мощность, называемую балластом. Балласт повышает напряжение до нескольких тысяч, чтобы образовалась дуга, а затем снова снижает его до сотен вольт, чтобы поддерживать его.Часто в автомобиле, оборудованном HID-фарами, по-прежнему используются галогенные лампы для дальнего света или ближнего света, или комбинация HID и ламп накаливания.

Фонари

HID ярче и белее и обычно служат дольше (около 2000 часов), но иногда считаются «не обслуживаемыми пользователем» из-за наличия напряжения. Лампочки стоят значительно дороже обычных лампочек, но заменить их не сложнее.

светодиод

LED расшифровывается как Light Emitting Diode, и из-за их низкого энергопотребления и сверхдлительного срока службы светодиоды все чаще используются в фарах, задних фонарях и поворотниках.

Светодиодные фары

обычно используются только в качестве ближнего / дальнего света на новых автомобилях и гибридах, но они становятся все более распространенными. Светодиоды все чаще используются для поворотников, стоп-сигналов, противотуманных фар и т. Д. И могут продлить срок службы автомобиля в этих приложениях.

Сменные светодиодные лампы

для вторичного рынка, которые заменяют многие лампы старого образца, также доступны для модернизации, но из-за их низкого энергопотребления они могут вызывать проблемы. На приборной панели могут появиться предупреждающие огни, указывающие на перегоревшую лампочку, или указатели поворота могут не мигать должным образом.
