Виды подвесок автомобилей: Виды подвесок автомобиля

Виды подвесок автомобиля — устройство подвески

Подвеска автомобиля – это слаженный механизм, состоящий из более мелких деталей. Создана была подвеска для того, чтобы неровности дороги не передавались напрямую от колес к кузову. Она является соединительным звеном между колесами и кузовом автомобиля и представляет собой часть шасси. Известны разные виды подвесок автомобиля.

Зачем нужна

Подвеска

Подвеска автомобиля нужна для механического соединения рамы или кузова автомобиля с колесами. Благодаря подвеске, неровности дороги не передаются на кузов, то есть подвеска отрабатывает удары колес и сглаживает их при передаче на кузов либо вообще не передает их. В конструкцию подвески входят упругие и направляющие элементы. Такой элемент подвески, как рессоры, которые устанавливались ранее на заднюю подвеску автомобиля, являлись одновременно и упругим и направляющим элементом. На данный момент подвеска автомобиля состоит из множества элементов, включая электронные устройства и датчики, что позволяет обеспечивать должный комфорт пассажирам автомобиля.

Рессорная подвеска сейчас устанавливается только на грузовые автомобили, точнее, на карьерные самосвалы.

Классификация

Подвески настолько разнообразны, что их даже можно классифицировать по некоторым признакам.

Если брать в целом, то все виды подвесок легковых автомобилей делятся на две большие группы: зависимая подвеска и независимая. Они заметно различаются, но не имеют весомых преимуществ друг перед другом, чтобы можно было выявить однозначного лидера.

Независимая подвеска

Независимая

Независимая подвеска получила свое название за то, что колеса одной оси не связаны между собой механически. То есть вполне возможно такое, что одно колесо крутится, а другое нет. Этот вид подвески был разработан позже зависимой подвески. Постоянные параметры, например такие, как схождение и развал колес, не имеют постоянного значения при работе подвески. Это значит, что во время отбоя подвески эти параметры временно нарушаются. Этот вид подвески наиболее дешев по сравнению с другими, поэтому чаще применяется на бюджетных автомобилях.

Наиболее распространены такие типы независимой подвески, как, например, Мак-Ферсон или «многорычажная».

Многорычажная

Двухрычажная

Зависимая подвеска

Эта подвеска подразумевает жесткую связь колес на одной оси. Движение одного колеса приводит в движение второе колесо. Это наиболее традиционный метод соединения колес, он известен еще со времен гужевых повозок.

Соединительная связь между колесами образуется посредством так называемой неразрезной балки. Минус этого вида подвески в том, что он несовершенен и на данный момент является устаревшим. Наезд на неровность одним колесом заставляет другое колесо менять угол наклона. Из-за этого на высоких скоростях может возникнуть отклонение оси. Если же зависимая подвеска применяется на ведущей оси, то на большой скорости также может возникнуть отклонение от проектируемой траектории движения. Применяется такая подвеска сейчас только на грузовиках и автобусах.

Зависимая

Модернизированная зависимая подвеска «Де Дион» лишена практически всех вышеназванных недостатков, но мало распространена из-за того, что для такой подвески нужно много места, так как необходима установка неразрезной балки. К тому же она имеет слишком высокую стоимость, что делает ее малоконкурентной.

Независимая подвеска с качающимися полуосями

Отличие

Подвеска с качающимися полуосями отличается от остальных типов тем, что каждая из двух качающихся осей закреплена на шасси. Таким образом, каждое колесо всегда находится под углом 90 градусов к своей полуоси. Из-за этого создается эффект подрессоривания и подвеска становится несовершенной с кинематической точки зрения. Также существует зависимость схода и развала колеса, колеи от длины полуоси. Чем полуось длиннее, тем меньше зависимость. Из-за действия центробежной силы и несовершенства такой подвески в долгих поворотах возникает сила, направленная вверх, и она слегка «подбрасывает» ось вверх.

С качающимися полуосями

В качестве упругого элемента часто выступают поперечные рессоры либо пружины. Часто устанавливали такую подвеску на довоенные автомобили, так как они не развивали больших скоростей. По мере роста скорости такая подвеска становится некомфортной и опасной.

Полуоси

Со временем автомобили модернизировали и постепенно отказывались от такого типа подвески. Например, на «горбатом» запорожце использована именно такая подвеска, а на его преемнике ЗАЗ-966 использована модернизированная подвеска с использованием косых рычагов. В современном мировом автомобилестроении на легковых автомобилях такая подвеска не используется из-за ее несовершенства. Единственный грузовой автомобиль, на который до сих пор устанавливают эту подвеску — это Татра-815.

Татра

Подвеска типа «качающаяся свеча»

Является самой первой независимой подвеской. На современных автомобилях используется только на британских автомобилях спортивного типа.

Является предшественницей подвески типа Мак-Ферсон. Основой здесь является кулак поворотный, закрепленный пружиной. Имеет свободный ход вверх-вниз по трубчатой направляющей, намертво прикрепленной к раме автомобиля.

Езда на автомобиле с такой подвеской является очень жесткой и некомфортной. Именно из-за этого фактора, а также дороговизны, она не получила большого распространения.

Подвеска типа Мак-Ферсон

Подвеска МакФерсон

Подвеска типа Мак-Ферсон в отличие от свечной подвески дополнена нижним рычагом и имеет возможность качаться в поперечном направлении.

МакФерсон

Является самой примитивной, но действенной и дешевой подвеской. Большинство бюджетных автомобилей оснащается именно такой простой, но надежной подвеской. Подвеска типа Мак-Ферсон первая по соотношению цена-качество. Отличается неубиваемостью и простотой обслуживания. Позволяет себя не обслуживать, не менять расходники. Например, при сроке службы поворотного кулака примерно 40–50 тысяч километров, такая подвеска спокойно может проехать и 200 тысяч километров.

Детали будут стучать, греметь, но автомобиль будет технически исправным и сможет продолжать движение. В конце службы, если за автомобилем не ухаживать, эта деталь просто развалится и машина остановится. Ремонт такой подвески несложный, поэтому, поменяв деталь, можно снова начинать движение – при поломке одной детали она не деформирует другие.

Активная подвеска

Активная

Активная подвеска – это подвеска, в которой по желанию водителя механически меняется клиренс и жесткость амортизаторов. Водитель, нажав на устройство управления подвеской, меняет также и режимы, например, спортивный, комфортный, нормальный.

Активная подвеска бывает трех видов: гидравлическая, гидропневматическая и самая распространенная пневматическая.

Пневмоподвеска еще в начале 2000-х годов начала использоваться на автомобилях марки Ситроен Ксара. В автомобилях среднего класса это был своеобразный прорыв. Но дальше в автомобильные массы он не пошел. Кроме таких мировых брендовых лидеров, как БМВ, Мерседес-Бенц и Ауди сейчас, пожалуй, только Ситроен серийно производит легковые автомобили с такой активной подвеской.

Работает подвеска на пневмобаллонах следующим образом: внутри пружины вместо стойки или амортизатора стоит пневмобаллон, содержащий воздух.

В багажнике находится компрессор, с помощью которого в эти баллоны этот самый воздух поступает. Водитель внутри автомобиля может управлять подвеской с помощью тумблеров на панели. Накачал воздух в баллон – автомобиль поднялся. Спустил воздух – автомобиль опустился.

Устройство пневматической подвески

К плюсам пневмоподвески можно отнести неизменяющийся клиренс. То есть если даже в самом высоком положении машину загрузить пассажирами и грузом клиренс автомобиля не изменится. Также такая подвеска обеспечивает отсутствие кренов в поворотах и улучшенную управляемость.

Минусы такой подвески – это обязательная установка компрессора в багажнике, у которого небольшой срок службы, как и у пневмобаллонов. Долговечность работы компрессора напрямую зависит от климата – если в регионе высокая влажность воздуха, то при частой работе компрессора он выходит из строя. Такая подвеска стоит достаточно дорого, к тому же устанавливать ее должны профессионалы, а это и дорого и профессионалы есть не в каждом городе.

Пневмоподвеска может быть одно, двух или четырехконтурная. Одноконтурная способна опустить или поднять только весь автомобиль. Двухконтурная может опустить отдельно переднюю или заднюю ось. Четырехконтурная система способна изменять положение каждого колеса по отдельности.

Активная пневмоподвеска сейчас часто используется для тюнинга автомобилей. Молодые водители, желая выделить свой автомобиль из серой массы других, устанавливают такую подвеску на свои автомобили.

Видео

Обзор основных видов подвесок представлен в видеоматериале:

кому и какая подвеска подходит

Подвеска – очень важная составляющая любой машины. Она влияет на управляемость, проходимость и, конечно, на комфорт. Сегодня бренды выпускают автомобили с разными видами подвески. В основном,  это гидравлические, пневматические и пружинные.

Аренда авто на неделю в Киеве позволит на себе почувствовать, чем эти варианты подвесок отличаются друг от друга, какие у них плюсы, какая подвеска лучше подходит для вашего стиля езды и условий эксплуатации. Так поступают многие перед выбором того или иного варианта.

Основное отличие всех подвесок – вид упругого элемента. Классический пружинный вариант до сих пор широко применяется на моделях бюджетного и среднего сегментов. Такая конструкция простая, надежная и не дорогая. Но она одинаково себя ведет почти во всех условиях, а сегодня этого уже мало.

С массовым появлением кроссоверов требования к подвеске значительно возросли, в первую очередь, для увеличения возможностей авто. Ведь на бездорожье, даже полный привод помогает не всегда. Выручает – пневмоподвеска, где роль упругих элементов выполняют баллоны со сжатым воздухом.

Главное достоинство этого типа подвески – она позволяет менять величину клиренса, поднимая кузов на 10 и даже больше сантиметров, что является отличным подспорьем на бездорожье. А на трассе можно, напротив, понизить дорожный просвет для лучшей устойчивости, управляемости и аэродинамики. Это делает автомобиль более универсальным.

Но существует несколько её вариантов. Среди них есть гидравлическая подвеска. Она обладает всеми теми же  свойствами, что и пневмоподвеска. Но её плюс в том, что она ещё быстрее реагирует на изменение дорожной обстановки.

Некоторые типы гидравлической подвески меняют клиренс всего на  2-3 сантиметра. Главная задача адаптивной подвески – автоматически изменить характеристики жесткости, исходя из скорости автомобиля.

На трассе для улучшения устойчивости и аэродинамики ход подвески уменьшается. Машина становится ниже и жестче,  и в итоге, более четко управляется и меньше расходует топлива. В обычных городских условиях, напротив, нужен больший ход подвески. Поэтому, прибавляя несколько сантиметров, она становится мягче.

Такой вид подвески лучше всего подходит для автомобилей представительского класса, что позволяет достичь максимального комфорта. На них она устанавливается уже в базовой комплектации. А вот на машинах бизнес-класса это чаще всего дополнительная опция.

Теперь о ремонте. Конечно, самый дешевый в ремонте – пружинный вариант, а остальные типы подвесок существенно дороже, независимо от того, какой элемент выйдет из строя, и это надо учитывать.

Существующих видов подвески сегодня вполне достаточно для разных условий и для разных автомобилей. Кто-то выбирает простоту и надежность, а кто-то универсальность и комфорт. А какой подвеске вы отдаете предпочтение?

Виды и типы подвесок автомобилей. | Все о механизмах и агрегатах

Подвеска, наряду с двигателем и кузовом, – это одна из важнейших составляющих автомобиля. Именно к ней приковано внимание множества конструкторов и инженеров. Типы подвесок автомобилей бывают разными, что зависит от вида авто (легковое или грузовик), привода (передний, задний, полный), сегмента, который занимает модель, и, конечно же, цены на машину.

Существует множество типов подвесок. Некоторые использовались ранее, другие применяются и сейчас, так что необходимо рассмотреть те типы, которые получили наибольшее распространение в современном автомобилестроении:

— Подвеска McPherson;

— Двухрычажная подвеска;

— Многорычажная подвеска;

— Адаптивная подвеска;

— Подвеска типа «Де Дион»;

— Задняя зависимая схема подвески;

— Полузависимая задняя подвеска;

— Подвески пикапов и внедорожников;

— Подвески грузовиков.

Подвеска типа McPherson

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

— Стабилизатор поперечной устойчивости;

— Рычаг;

— Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Двухрычажная подвеска

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины (длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

— малые неподрессоренные массы;

— оптимальная поворачиваемость колес;

— независимость каждого отдельного колеса от остальных;

— отдельные поперечные и продольные регулировки;

— хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, так как за основу была принята гидропневматическая подвеска, реализованная на автомобилях Citroen и Mercedes-Benz.

Но в те времена она была довольно примитивной, тяжелой и занимала слишком много места. На сегодняшний день от всех этих недостатков конструкторы смогли избавиться. Единственный минус подобного подхода заключается в его сложности.

Что касается достоинств, то их масса:

— адаптация под конкретного водителя;

-минимальные крены кузова и волновая раскачка на высоких скоростях;

— высокая безопасность;

— отличная устойчивость на прямой;

— принудительно изменяемое демпфирование;

— адаптация под любое дорожное покрытие в автоматическом режиме.

Различные концерны используют свои схемы такой подвески, но общие черты у них одинаковы. Это потому, что любая адаптивная конструкция имеет в своем составе следующие компоненты:

— Стабилизаторы поперечной устойчивости с возможностью регулировки;

— Активные стойки амортизаторов;

— Блок управления ходовой частью;

— Электронные датчики (неровной дороги, клиренса и других параметров).

Блок управления анализирует ситуацию на основе данных, полученных от датчиков, и посылает команды на стабилизатор и амортизаторы (зависит от дорожных условий). Все это происходит практически моментально. Кроме этого, варианты работы подвески можно настраивать и самому.

Подвеска типа «Де Дион»

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

Задняя зависимая подвеска

Данный тип – характерная черта «классики» Жигулей. Особенностью сей конструкции являются цилиндрические винтовые пружины, играющие роль упругих элементов. По сути, балка заднего моста не только «висит» на этих 2-х пружинах, но и фиксируется к кузову посредством 4-х продольных рычагов. Дополняет этот набор реактивная поперечная штанга, которая обязана гасить крены кузова и улучшать показатели управляемости.

Комфорт и плавность хода оставляют желать лучшего, по причине большого веса самого заднего моста и неподрессоренных масс. Это особенно актуально в тех случаях, когда задний мост оказывается ведущим, так как к балке крепят редуктор, картер главной передачи и другие компоненты.

Полузависимая задняя подвеска

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

— Небольшие размеры;

— Малый вес;

— Простота в обслуживании и ремонте;

— Наилучшая кинематика колес;

— Значительное уменьшение неподрессоренных масс.

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

— Зависимая задняя и независимая передняя схемы;

— Полностью зависимая подвеска;

— Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Виды и типы подвесок автомобилей — Автомобили и люди — сайт для любознательных…

Подвеска, наровне с кузовом и двигателем, – это одна из наиболее значимых составляющих автомобиля. Как раз к ней приковано внимание инженеров и множества конструкторов. Типы подвесок машин бывают различными, что зависит от привода, сегмента, что занимает модель, и, конечно же, цены на машину.

Существует множество типов подвесок. Кое-какие употреблялись ранее, другие используются и по сей день, так что нужно разглядеть те типы, каковые взяли громаднейшее распространение в современном автомобилестроении:

1. Подвеска McPherson;
2. Двухрычажная подвеска;
3. Многорычажная подвеска;
4. Адаптивная подвеска;
5. Подвеска типа «Де Дион»;
6. Задняя зависимая схема подвески;
7. Полузависимая задняя подвеска;
8. внедорожников и Подвески пикапов;
9. Подвески грузовиков.

Подвеска типа McPherson

Этот тип подвески был создан еще в первой половине 60-ых годов двадцатого века инженером Эрлом Макферсоном, в честь которого и была названа. Она имеет пара главных частей:

1. Стабилизатор поперечной устойчивости;
2. Рычаг;
3. Блок (складывается из пружинного элемента и телескопического амортизатора).

Телескопический амортизатор именуют еще «качающаяся свеча», потому как к кузову он крепится при помощи шарнира и может качаться, в то время, когда колесо двигается вниз и вверх. В случае если весьма интересно, имеете возможность почитать, как проверить амортизаторы.

Этот тип подвески имеет собственные недочёты (большое изменение угла развала колес), но он очень популярен благодаря демократичной цене, надёжности и невысокой сложности.

Двухрычажная подвеска

Это одна из самых идеальных схем. Она является подвескойс 2-мя рычагами различной длины (долгий нижний и маленький верхний), что гарантирует автомобилю красивую поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо принимает бугры и ямы независимо от остальных, что разрешает сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Многорычажная подвеска

Этот тип подвески мало похож на двухрычажную схему, но он значительно сложнее и идеальнее. Неудивительно, что к ней перекочевали и все преимущества прошлого вида. Это комплект из рычагов, сайлент-блоков и шарниров, каковые крепятся на особый подрамник.

Много шаровых опор и «сайлентов» снабжают не только завидную плавность хода, но и превосходно гасят удары при резкого наезда на какое-либо препятствие, и вдобавок они уменьшают уровень шума в салоне от колес.

При таковой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная плавность и управляемость хода.

Преимущества «многорычажки»:

• малые неподрессоренные веса;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Но у многорычажной подвески имеется один значительный недочёт – большая цена. Не смотря на то, что сейчас наметился перелом: в случае если раньше этот тип подвески использовали лишь на представительских авто, то на данный момент ею оснащают кроме того автомобили гольф-класса.

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, поскольку за базу была принята гидропневматическая подвеска, реализованная на машинах Citroen и Mercedes-Benz. Но в те времена она была достаточно примитивной, тяжелой и занимала через чур много места. На сегодня от всех этих недочётов конструкторы смогли избавиться.

Единственный минус аналогичного подхода содержится в его сложности.

Что касается преимуществ, то их масса:

• адаптация под конкретного водителя;
• минимальные волновая раскачка и крены кузова на высоких скоростях;
• высокая безопасность;
• хорошая устойчивость на прямой;
• принудительно изменяемое демпфирование;
• адаптация под любое дорожное покрытие в автоматическом режиме.

Разные концерны применяют собственные схемы таковой подвески, но неспециализированные черты у них однообразны. Это вследствие того что каждая адаптивная конструкция имеет в собственном составе следующие компоненты:

1. 1. Стабилизаторы поперечной устойчивости с возможностью регулировки;
2. 2.Активные стойки амортизаторов;
3. 3.Блок управления ходовой частью;
4. 4.Электронные датчики (неровной дороги, других параметров и клиренса).

Блок управления разбирает обстановку на базе данных, взятых от датчиков, и отправляет команды на амортизаторы и стабилизатор (зависит от дорожных условий). Все это происходит фактически мгновенно. Также, варианты работы подвески возможно настраивать и самому.

Подвеска типа «Де Дион»

Данный тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, методом отделения картера основной передачи.

В случае если раньше он крепился к самой балке моста, то в этом случае картер держится конкретно на кузове.

Это разрешает передавать крутящий момент при помощи полуосей, закрепленных на ШРУСах, и сделать подвеску как свободной, так и зависимой.

Но от основных недочётов всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» фактически нереально, а при резком старте машина«» на задние колеса. Не обращая внимания на попытки ликвидации этих недочётов методом установки дополнительных элементов (направляющих), несбалансированное поведение авто остается основной проблемой.

Задняя зависимая подвеска

Этот тип – характерная черта «классики» Жигулей. Изюминкой этот конструкции являются цилиндрические винтовые пружины, играющие роль упругих элементов. По сути, балка заднего моста не только «висит» на этих 2-х пружинах, но и фиксируется к кузову при помощи 4-х продольных рычагов.

Дополняет данный комплект реактивная поперечная штанга, которая обязана гасить крены кузова и улучшать показатели управляемости.

плавность и Комфорт хода не радуют, по обстоятельству громадного веса самого неподрессоренных масс и заднего моста. Это особенно актуально в тех случаях, в то время, когда задний мост выясняется ведущим, поскольку к балке крепят редуктор, картер основной другие компоненты и передачи.

Полузависимая задняя подвеска

Эта схема стала широко распространена и употребляется в конструкции большинства современных полноприводных автомобилей. Она является два продольных рычага, каковые в центре крепятся к поперечине. У для того чтобы типа подвески множество плюсов:

• Маленькие размеры;
• Небольшой вес;
• Простота в ремонте и обслуживании;
• Наилучшая кинематика колес;
• Большое уменьшение неподрессоренных весов.

Минус данной конструкции лишь один – невозможность применения на заднеприводных машинах.

внедорожников и Подвески пикапов

В разных моделях джипов конструкторы идут различными дорогами. Это зависит от назначения и веса джипа. Вероятны три варианта применяемых подвесок:

1. Зависимая задняя и свободная передняя схемы;
2. Всецело зависимая подвеска;
3. Всецело свободная подвеска.

В большинстве случаев, задняя ось оснащается или рессорной, или пружинной подвеской, каковые сочетаются с твёрдыми неразрезными мостами. Рессоры идут в движение при создании пикапов либо тяжелых джипов, поскольку они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Помимо этого, такая схема достаточно недорога, что вызвало оснащениерессорами некоторых бюджетных авто.

Подробная информация о недостатках и достоинствах рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Довольно сложности конструкции – она только мало сложнее рессорной.

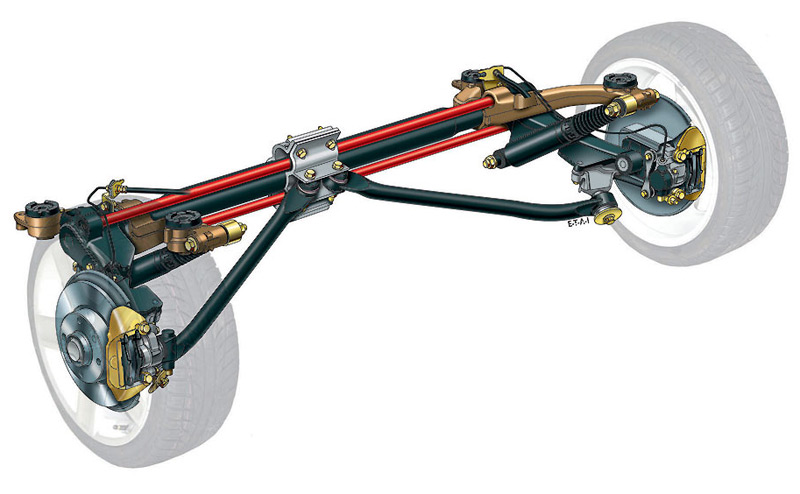

Что касается передней оси, то тут, как правило, употребляются торсионные либо зависимые пружинные схемы. Видится, само собой разумеется, и оснащение джипов твёрдыми неразрезными мостами, но такое ответ Сейчас отмечается достаточно редко.

Подвески грузовиков

В большинстве случаев, в грузовиках используется зависимая конструкция подвески с поперечными либо продольными рессорами, и амортизаторами гидравлического типа. Благодаря собственной простоте такая подвеска сейчас обширно употребляется в производстве. Помимо этого, этот вариант есть и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост.

Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При таковой конструкции ключевая роль отводится рессорам, каковые не только выдерживают мост, но и связывают колесо и кузов, и выступают в качестве направляющих элементов.

Но такая простота есть определяющей только в производстве, в то время как водителю приходится бороться с нехорошей управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не совершенны в роли направляющих элементов. Следовательно, сцепление колес с дорогой существенно ухудшается.

Подводя результат напомним, что рассмотренные типы подвесок машин не являются исчерпывающим перечнем, но Сейчас они самый популярны в автомобилестроении.

Ближайшие записи:

Типы подвесок автомобиля — учебный фильм

Статьи по теме:

• Подвеска автомобиля

  Подвеска автомобиля – это совокупность, которая соединяет колеса автомобили с несущим кузовом, гася наряду с этим колебания и принимая все действующие силы….

• Виды подвесок автомобиля

  Сейчас имеется пара вариантов конструкций подвесок автомобиля. Они смогут иметь резиновые, железные, пневматические либо гидропневматические…

• Устройство подвески машин.

  Подвеска автомобиля Подвеска осуществляет упругую сообщение рамы (кузова) с мостами либо конкретно с колесами, смягчая удары и толчки от неровностей…

Виды подвесок автомобиля

22.12.2018Новости партнеровПросмотров: 496

Не секрет, что каждый автомобиль имеет две подвески: переднюю и заднюю. Они являются совокупностью рычагов и амортизаторов пружин. Именно благодаря подвеске может достичь необходимой плавности хода авто. Кроме того, она влияет на динамические показатели транспортного средства. Выбор подвесок на сегодняшний день очень широкий, к примеру, в России и некоторых других странах немалую популярность приобрели детали подвески SS20.

Двухрычажная подвеска оснащена коротким верхним и длинным нижним рычагами. Все колёса машина за счёт конфигурации поперечного рычага способны воспринимать неровности пути независимо. Это позволяет обеспечить отличное сцепление с поверхностью дороги и уменьшить износ покрышек. Если вы ищете комплекты подвески в разобранном или собранном виде для ВАЗ 2108-21099, ВАЗ 2101-07 Классика, Лада Калина II, Лада Ларгус, Daewoo Nexia и других авто, то найти их можно здесь: SS20 официальный сайт.

Подвеска многорыжачного типа очень схода с двухрычажным аналогом. Её установка позволит сделать ход более плавным и улучшить управляемость машиной. Конструкция подобной подвески предусматривает наличие шаровых шарниров и сайлент-блоков. Данные детали эффективно смягчаю удары, когда автомобиль преодолевает различные препятствия. Все детали подобной подвески фиксируются на подрамнике посредством сайлент-блока. На сайте www.ss20region.ru представлен широкий каталог подвеской, купить которые можно недорого и с доставкой.

Подвеска, которая состоит из рычага, блока из пружинного элемента и стабилизатора поперечной устойчивости, называется подвеской МакФерсона. Также в её конструкции есть телескопический амортизатор. При движении колёс он раскачивается вниз и вверх. Конструкция не совсем совершенна, но она очень популярна благодаря низкой цене и технологичности.

Виды подвесок автомобилей

28.01.2017

Подвески легковых автомобилей

Двухрычажная

Двухрычажная подвеска с коротким верхним и длинным нижним рычагами обеспечивает минимальные поперечные перемещения колеса (вредные для боковой устойчивости автомобиля и вызывающие быстрый износ шин), а также незначительные угловые перемещения при ходе вверх и вниз.

Конфигурация поперечного рычага позволяет каждому колесу независимо воспринимать неровности и оставаться более вертикальным на поверхности дороги. А это означает лучшее сцепление с дорогой.

McPherson

Подвеска МакФерсона, названая по имени инженера Эрла Макферсона, разработавшего её в 1960 году, представляет собой подвеску колеса, состоящую из одного рычага, стабилизатора поперечной устойчивости и блока из пружинного элемента и амортизатора телескопического типа, называемого качающейся свечой, в связи с тем, что он закреплен в верхней части к кузову при помощи упругого шарнира и может качаться при движении колеса вверх-вниз. Кинематически схема менее совершенна, чем подвеска на двух поперечных или продольных рычагах: что при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться, и тем больше, чем больше ход подвески. Но в связи с технологичностью и дешевизной данный тип подвески получил очень большое распространение в современном автомобилестроении.

Многорычажная

Многорычажная подвеска несколько напоминают двухрычажную подвеску и имеют все ее положительные качества.
Эти подвески более сложны и боле дороги, но обеспечивают большую плавность хода и лучшую управляемость автомобиля. Большое количеств элементов — сайлент-блоков и шаровых шарниров хорошо гасят удары при резком наезде на препятствия. Все элементы крепятся на подрамнике через мощные сайлент-блоки, что позволяет увеличить шумоизоляцию автомобиля от колес.

Применение многорычажной независимой подвески, которая главным образом используется на автомобилях представительского класса, придает подвеске стабильный контакт колес с любым покрытием на дороге и четкий контроль автомобиля при изменениях направления движения. .

Главные преимущества многорычажной подвески — Независимость колес друг от друга
— Низкая неподрессоренная масса
— Независимая продольная и поперечная регулировки — Хорошая недостаточная поворачиваемость
— Хороший вариант для использования в схеме 4×4

Главный недостаток современной схемы — сложность и, соответственно, цена. До недавнего времени ее применяли только на дорогих автомобилях. Теперь же она «удерживает» задние колеса даже некоторых машин гольф-класса.

Установка пневмоэлементов:

На всех вышеописанных подвесках пневмоэлемент устанавливается по схожей схеме. Он одевается на шток аммортизатора через сальники, обеспечивающие герметичность системы. Место крепления пневмоэлемента к корпусу стойки также надежно герметизируется.

Задняя зависимая подвеска

Типичным представителем такой конструкции может служить задняя подвеска с цилиндрическими винтовыми пружинами в качестве упругих элементов. Как пример можно привести конструкцию задних подвесок классических «Жигулей». В этом случае балка заднего моста «подвешивается» на двух винтовых пружинах и дополнительно крепится к кузову при помощи четырех продольных рычагов. Кроме этого, для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода устанавливается поперечная реактивная штанга.

Основным недостатком этого типа подвески является значительная масса балки заднего моста. Этот показатель особенно возрастает, когда мост выполняется ведущим: приходится «нагружать» балку весом картера главной передачи, редуктора и т.п. А приводит все это к возрастанию так называемых неподрессоренных масс, из-за чего значительно ухудшается плавность хода и появляются вибрации.

Подвеска типа «Де Дион»

Стремясь как можно больше «облегчить» задний мост, инженеры многих автомобильных компаний начали применять подвеску типа «Де Дион», названную по имени своего изобретателя, француза Альберта Де Диона. Главное ее отличие — картер главной передачи теперь отделен от балки моста и прикреплен непосредственно к кузову. Теперь крутящий момент передается от двигателя автомобиля к ведущим колесам через полуоси, качающиеся на шарнирах равных угловых скоростей. Этот тип подвески может быть как зависимым, так и независимым. Нечто похожее применяется на внедорожных автомобилях, в конструкции передней подвески независимого типа.

Но несмотря на совершенствование конструкции, все зависимые подвески обладают одним и весьма существенным минусом: проявляется несбалансированное поведение автомобиля при старте и торможении. Машина начинает «приседать» при интенсивном разгоне и «клевать носом» во время торможения. Для устранения этого эффекта стали применять дополнительные направляющие элементы.

Полунезависимая задняя подвеска

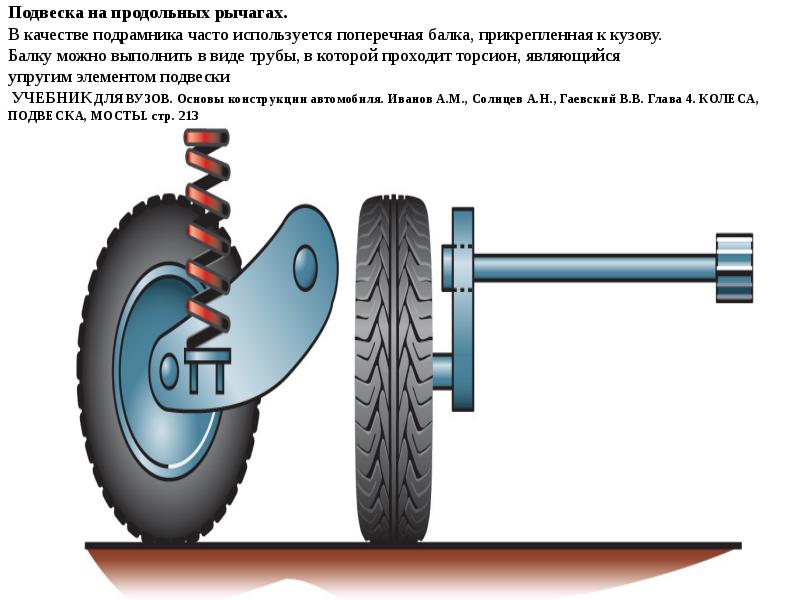

Конструктивно она выполняется в виде двух продольных рычагов, которые соединены посередине поперечиной. Этот тип подвески применяется только сзади, но практически на всех переднеприводных автомобилях. Среди плюсов этой конструкции можно выделить легкость монтажа, компактность и небольшой вес, как следствие — уменьшение «неподрессоренных масс», и самое ее весомое достоинство — наиболее оптимальная кинематика колеса. Недостаток можно выделить всего один: такую подвеску можно применять только на неведущем заднем мосту.

Установка пневмоэлементов:

В случае если пружина и аммортизатор конструктивно установлены отдельно друг от друга, пружина просто заменяется на пневмоэлемент с проставками необходимой толщины. Проставками подбирается минимальный и максимальный дорожный просвет автомобиля.

Если пружины с аммортзаторами собраны в единый узел, наподобие передней стойки, то пневмоэлемент устанавливается так же, как и на передней подвеске — одевается на шток аммортизатора.

Подвески грузовых автомобилей

Одна из первых и наиболее распространенных конструкций зависимой подвески — с продольными или поперечными рессорами и гидравлическими амортизаторами. Ее до сих пор применяют на грузовиках, коммерческих автомобилях и на некоторых моделях внедорожников. Это наиболее простой вариант решения задней подвески: мост «подвешивается» на продольных рессорах, закрепленных в кронштейнах кузова. Кроме этого, к балке заднего моста крепятся амортизаторы. В такой конструкции рессоры выполняют также функции направляющих элементов, то есть связывают колесо с кузовом и определяют его кинематику.

Плюс зависимой задней подвески подобного типа — очевидная простота конструкции, правда, это имеет какое-либо серьезное значение только для производителя. На практике же рядового автомобилиста ожидают только минусы: недостаточная эффективность работы рессор, как направляющих элементов. При достижении высоких скоростей относительно»мягкие» рессоры оказываются не в состоянии придавать заднему мосту необходимое положение в пространстве, отчего сильно ухудшается сцепление шин с дорогой, и, как следствие, проявляется неудовлетворительная управляемость машины на высоких скоростях.

Подвески внедорожников и пикапов

Рассмотрим варианты подвесок на данный тип автомобилей подробней. Здесь присутствуют несколько видов подвесок:

— автомобили с зависимой передней и задней подвесками

— автомобили с независимой передней и зависимой задней подвеской

— автомобили с полностью независимой подвеской

Разбирать устройство начнем с задней подвески. Наиболее распространенной задней подвеской внедорожников является рессорная или пружинная подвеска с жестким неразрезным мостом.

Рессорная подвеска имеет простую конструкцию, высокую надежность, выдерживает очень большие нагрузки и поэтому чаще всего применяется на тяжелых джипах и пикапах. Но в погоне за ценой и надежностью автопроизводители используют рессорные подвески и на более легких недорогих внедорожниках. Пружинные подвески немного сложнее рессорных, но при этом компактны и обычно довольно мягкие и длинноходные и устанавливаются на более легких и комфортных внедорожниках. В остальных же случаях на паркетниках и спортивных городских внедорожниках применяются различные варианты независимых рычажных задних подвесок.

Передние подвески внедорожников так же бывают с жестким неразрезным мостом, но сегодня подобные конструкции встречаются редко. Стремясь улучшить управляемость и устойчивость автомобилей на шоссе автопроизводители все чаще применяют независимые пружинные или торсионные подвески.

Передняя подвеска. слева — торсионная, справа — пружинная.

В зависимости от конструкции подвески возможны следующие варианты установки пневмобаллонов:

— Установка вспомогательных подушек на рессоры.

В этом случае в штатных рессорах уменьшается количество листов, что компенсируется установкой небольшой пневмоподушки. Уменьшение количества листов снижает жесткость рессоры, что позволяет сделать подвеску более комфортной при ежедневном передвижении на незагруженном автомобиле и в то же время давлением в подушке можно в широких пределах изменять дорожный просвет и компенсировать отсутствующие листы при полной загрузке автомобиля. В итоге такая установка позволяет расширить возможности автомобиля, улучшить управляемость и плавность хода, поднять грузоподъемность и проходимость, облегчить буксировку тяжелого прицепа.

— Замена пружин на пневмобаллоны

На автомобилях с пружинной (как зависимой так и независимой) передней и задней подвеской пружина полностью заменяется пневмобаллоном. Улучшение характеристик подвески этом случае такое же как и на рессорной подвеске, но преимущества пневмоподвески проявляются более полно, чем при установке вспомогательной подушки.

Перевозка грузов: пневмобаллоны позволяют легко и быстро настроить подвеску под любой уровень загрузки автомобиля. Добавляя воздух увеличиваем жесткость при загрузке и стравливая возвращаемся в нормальное положение для комфортной поездки после разгрузки. Правильно сбалансированный автомобиль лучше управляется и более безопасен.

Только при горизонтальном положении кузова фары светят правильно освещая дорогу и не слепят встречных водителей.

Влияние прицепа: пневмоподвеска позволяет точно настроить положение автомобиля по отношению к прицепу тем самым облегчая буксировку и снижая негативное влияние прицепа на управляемость.

Перекос: пневмоподвеска не дает прицепу перекашивать автомобиль в стороны или вперед-назад.

запчасти москва

Названия деталей подвески автомобиля. Виды и назначение подвески авто

сли вы хотя бы раз имели сомнительное удовольствие прокатиться по дороге на обычной телеге, запряжённой лошадью, вы прекрасно представляете, что это такое – езда без подвески. А ведь чем выше скорость, тем больше трясёт! Подвеска автомобиля была разработана не только для того, чтобы соединять кузов и колёса, но и для того, чтобы езда была комфортной.

Хотя назначение у всех подвесок совершенно одинаковое, они различаются по конструкции. Основные разновидности конструкций для легковых автомобилей мы с вами рассмотрим в этой статье.

Типы подвесок автомобиля

По особенностям конструкции все виды подвесок разделяют на два основных типа: зависимые и независимые .

Зависимая подвеска авто жёстко соединяет оба колеса оси. Таким образом, перемещение одного колеса влечёт за собой перемещение второго.

Независимая подвеска устроена сложнее. Колёса в такой подвеске перемещаются независимо друг от друга, и таким образом плавность хода автомобиля повышается.

Передние и задние подвески

Передние подвески автомобилей несут большую нагрузку – как в прямом, так и переносном смысле. На неё приходится основной вес автомобиля, а также и основная задача повышения плавности хода. Функция передней подвески – плавность хода без тряски и раскачивания кузова, комфорт водителя и пассажиров, безопасность движения, снижение вибраций и лишнего трения между деталями автомобиля. Таким образом, виды передней подвески автомобиля обычно относятся к независимому типу.

Нагрузка на заднюю подвеску не так велика. Задние колёса большинства моделей авто не изменяют угла поворота, не удерживают большого веса точных деталей, от них плавность хода зависит в меньшей степени. Поэтому в большинстве автомобилей используются зависимые или полунезависимые типы задней подвески.

Виды подвесок легковых автомобилей

Конструкция автомобиля за всё время его существования изменялась. Естественно, изобретались и новые виды подвески автомобиля. На данный момент насчитывается около 15 основных видов зависимых и независимых подвесок, и это не считая подвидов и вариаций!

Между тем, в современном автомобилестроении используются далеко не все из них. Мы расскажем вам о наиболее распространённых видах подвесок автомобилей.

Один из самых популярных видов – это подвеска Макферсона. Её конструкция проста и надёжна. Эта конструкция имеет в составе один рычаг, пружинно-амортизаторную стойку и стабилизатор поперечной устойчивости. Подвеска Макферсона применяется в подавляющем большинстве автомобилей малой и средней ценовой категории в качестве передней подвески.

Двухрычажная подвеска также относится к распространённым типам. Её конструкция проста, надёжна, хотя и несколько массивна. Она состоит из двух рычагов, внутренние концы которых закреплены на кузове, а внешние – на стойке колеса. Оба конца подвески закреплены подвижно, и представляют собою параллелограмм. Двухрычажных подвесок существует несколько разновидностей, и эти виды подвески автомобиля считаются на данный момент наиболее совершенными. Двухрычажными подвесками снабжаются спортивные автомобили, седаны представительского класса, пикапы и внедорожники.

Многорычажные подвески

Многорычажные подвески являются одной из усовершенствованных разновидностей двухрычажной подвески. Многорычажная обычно используется в качестве задней подвески на заднеприводных автомобилях современного производства. Кроме того, виды передних подвесок современных представительских и спортивных автомобилей нередко базируются на основе многорычажной конструкции – это так называемые подвески на пространственных рычагах. Основное достоинство многорычажной подвески – это высокая плавность хода, прекрасная управляемость и низкий уровень шума. Но при этом она слишком сложна и громоздка.

Торсионная подвеска завершает наш обзор популярных типов подвесок авто. Она также относится к разновидностям двухрычажной подвески. Отличительной особенностью конструкции торсионной подвески являются торсионы – стержни, работающие на скручивание. Торсионные подвески обычно используются в качестве задней подвески современных недорогих автомобилей и авто выпуска восьмидесятых-девяностых годов. Они просты, надёжны, имеют лёгкий вес.

Также вы можете узнать о классификации тормозных систем в нашей статье «Тормозная система автомобиля – классификация, принцип работы, основные неисправности ».

Если вам требуется ремонт подвески , обращайтесь в техцентр «Лига»: низкие цены и высокое качество работ гарантируем!

В этой статье расскажем Вам о разновидностях автомобильных подвесок.

Увы, но, качество покрытия наших дорог становится все хуже и хуже. Поэтому, дабы передвижение на автомобиле приносило максимум комфорта, и не так сильно ощущались неожиданные кочки и ямы, попадающиеся по пути следования, были разработаны различные конструкции подвесок. Благодаря ним осуществляется взаимосвязь между колесными парами и кузовом автомобиля, существенно снижается вибрация при движении. Большинство автомобилистов считают, что различные типы подвесок изготавливаются под конкретные виды транспортных средств. Так это или нет, попробуем разобраться.

Конструкция подвески

Стоит отметить, что подвеска довольно сложная система, состоящая из следующих элементов:

Гаситель колебаний;

Колесные опоры;

Специальное устройство (стабилизатор), обеспечивающее устойчивость транспортному средству, путем подавления центробежной силы;

Направляющие;

Крепежные элементы.

Каждая из деталей подвески многофункциональна. Например, рессора играет роль направляющей, гасителя колебаний, и обеспечивает амортизацию колес. В современных транспортных средствах вне зависимости от их типов составные части подвески могут быть независимыми, имея при этом сложное устройство. Упругие элементы обеспечивают наличие постоянной связи между конструкцией кузова и дорожным полотном, выравнивая колебания. Это возможно благодаря наличию в конструкции подвески амортизаторов, торсионов и пружин. Отметим, что пружины могут быть как одного диаметра по всей длине, так и переменного. При этом жесткость последних постоянно изменяется. В конструкцию пружины входит специальный отбойник из плотной резины, который не допускает ее полного сжатия, выступая при этом в качестве гасителя колебаний при ударах об ямы.

Рессоры и торсионы

Конструкция рессорных элементов состоит из разнодлинных металлических полос. В свою очередь все рессорные элементы делятся на:

Пружинные;

Листовые;

Торсионные.

Последний вид представляет собой крутящиеся стержни, находящиеся внутри металлического корпуса-трубы. Также к торсионам относится все пневмо – и гидропневматические конструкции подвески. В пневматических элементах основной движущей силой является воздух, а в гидропневматических – жидкость и газ. Во время движения эти детали обеспечивают правильное пространственное положение кузова.

Стабилизатор поперечной устойчивости позволяет добиться равномерного распределения нагрузки между элементами подвески в момент выполнения поворота. Выполняется он также в виде торсионного элемента.

Прочие детали подвески способствуют укреплению кузова, правильному расположению относительно него передних и задних колесных пар. Направляющие детали позволяют правильно распределить возникающие в момент движения центробежные силы.

Амортизаторы позволяют сгладить постоянно возрастающие колебания кузова и вибрации. Конструктивно они представляют собой трубки из металла, в которых находится рабочая жидкость (масло) либо газ.

Все элементы подвески крепятся при помощи болтов, сайлентблоков и шаровых опор.

Виды автомобильных подвесок

Известно, что все существующие сегодня подвески бывают независимыми, зависимыми и прочими произвольными от них видами. Рассмотрим каждый тип.

Особенностью зависимой подвески является наличие в ее конструкции специальной балки, которая позволяет совместить находящиеся с противоположных сторон колеса. В случае если по каким-то причинам произойдет смещение одного из колес, то же самое случится и со вторым. Этот вид используется на транспортных средствах в течение многих лет, правда в последнее время зависимая подвеска была значительно модернизирована. Сегодня в ней рессорная система, которая использовалась продолжительное время, заменена продольными рычагами, а в качестве стабилизатора установлена специальная поперечная тяга. Нельзя не отметить положительные стороны последнего типа конструкции, к которым кроме небольшой массы и устойчивости величины угла развала, также относится высокая жесткость конструкции, что особенно актуально с учетом состояния наших дорог.

Зависимая подвеска обеспечивает транспортному средству постоянное сцепление с покрытием дороги вне зависимости от условий и типа езды. Но, есть и минусы, к которым относится вероятность потери устойчивости автомобиля при выполнении поворота либо наезда на препятствие одним из колес. Также из-за наличия поперечного расположения тяги снижается управляемость.

Подвеска зависимого типа является в основном прерогативой грузовиков и некоторых моделей полноприводных автомобилей, где она устанавливается сзади.

Что касается независимого типа подвески, то она представлена более сложным конструктивным решением с отсутствием взаимосвязи между колесами. Например, подвеска, где основными несущими элементами выступают продольные рычаги, которые имеют шарнирное крепление с кузовом. Благодаря прочности всех элементов системы достигается четкое параллельное расположение колесных пар. Автомобиль с таким типом подвески обладает лучшей маневренностью и хорошей управляемостью, однако, при вхождении в поворот необходимо существенно сбрасывать скорость, поскольку при выполнении маневров, кузов транспортного средства накренивается, в результате чего происходит потеря устойчивости.

К полузависимым типам подвесок относится торсионно-рычажная, конструкция, которой объединяет воедино два описанных выше типа. Упругим элементом вместо пружин, амортизаторов и рессор здесь выступает торсион, который может иметь круглое либо квадратное сечение, и выступает связующим звеном между рамой и колесами. Благодаря своей простоте и компактности, эта полузависимая подвеска в основном входит в конструкцию небольших городских малолитражек. Единственный минус – обладает повышенной жесткостью, в результате чего подходит только для езды по хорошим дорогам.

Одним из самых распространенных типов подвески является «качающаяся свеча», либо известный всем автомобилистам Макферсон. Устанавливаться он может как на перед, так и на зад транспортного средства, при этом хорошо работает в любом положении за счет увеличенного расстояния между основными элементами опоры. Это один из самых дешевых, компактных и простых в обслуживании типов ходовых частей автомобильной техники.

Однако, Макферсон, как и торсионно-рычажный тип подвески не любит плохих дорог и довольно часто страдает изменением угла развала. Но, это все равно не мешает быть ему сегодня одним из самых востребованных видов.

Первым типом подвески, которая устанавливалась на старые спортивные автомобили, стала двухрычажная. В ней поперечно расположенные рычаги соединяются с подрамником либо кузовом автомобиля. Благодаря такой конструкции довольно легко производить регулировку параметров развал-схождения. Данный тип хорош тем, что, несмотря на все неровности дорожного покрытия, колеса занимают постоянное вертикальное положение, в результате чего обеспечивается плавность хода и меньший износ резины. Единственный недостаток – сложная, многоэлементная конструкция.

По сложности за ней идет многорычажный тип ходовой части. Эта подвеска также как и двухрычажная обеспечивает автомобилю плавный ход, маневренность и отличную управляемость. Ввиду этого устанавливается на всех моделях дорогих транспортных средств. В устройство этого типа подвески входит минимум четыре рычага, в результате чего увеличивается ее стоимость, и появляются некоторые проблемы при обслуживании. Однако какой бы сложной ее конструкция не была, дорожные неровности все равно хорошо чувствуются во время передвижения.

Назвать идеальным какой-то из описанных типов ходовых частей, увы, нельзя, поскольку каждый из них имеет свои достоинства и недостатки.

Эти видео ролики наглядно покажут и расскажут о видах подвесок и принципах их работы:

Как работает подвеска:

Работа передней подвески ВАЗ 2106:

Подвеска автомобиля

Подвеска автомобиля, или система подрессоривания — совокупность деталей, узлов и механизмов, играющих роль соединительного звена между кузовом автомобиля и дорогой . Входит в состав шасси .

Подвеска выполняет следующие функции :

• Физически соединяет колёса или неразрезные мосты с несущей системой автомобиля — кузовом или рамой ;
• Передаёт на несущую систему силы и моменты, возникающие при взаимодействии колёс с дорогой;
• Обеспечивает требуемый характер перемещения колёс относительно кузова или рамы, а также необходимую плавность хода.

Основными элементами подвески являются:

• Упругие элементы , которые воспринимают и передают нормальные (направленные по вертикали) силы реакции дороги, возникающие при наезде колеса на её неровности;
• Направляющие элементы , которые задают характер перемещения колёс и их связи между собой и с несущей системой, а также передают продольные и боковые силы и их моменты.
• Амортизаторы , которые служат для гашения колебаний несущей системы, возникающих вследствие действия дороги.

В реальных подвесках зачастую один элемент выполняет сразу несколько функций. Например, многолистовая рессора в классической рессорной подвеске заднего моста воспринимает одновременно как нормальную реакцию дороги (то есть, является упругим элементом) , так и боковые и продольные силы (то есть, является и направляющим элементом) , а также за счёт межлистового трения выступает в качестве несовершенного фрикционного амортизатора.

Однако в подвесках современных автомобилей, как правило, каждую из этих функций выполняют отдельные конструктивные элементы, достаточно жёстко задающие характер перемещения колёс относительно несущей системы и дороги, что обеспечивает заданные параметры устойчивости и управляемости.

Современные автомобильные подвески становятся сложными конструкциями, сочетающими механические, гидравлические, пневматические и электрические элементы, зачастую имеют электронные системы управления, что позволяет достичь сочетания высоких параметров комфортабельности, управляемости и безопасности.

Основные установочные параметры подвески

Колея и колёсная база

Колея́ — поперечное расстояние между осями пятен контакта шин с дорогой.

Колёсная ба́за — продольное расстояние между осями передних и задних колёс.

Центры крена и ось крена

Центр поперечного крена — это воображаемая точка, расположенная в вертикальной плоскости, которая проходит через центры колёс, и при крене автомобиля в каждый конкретный момент времени остаётся неподвижной.

Иными словами, это воображаемая точка, расположенная над воображаемой осью, соединяющей центры передних или задних колёс, вокруг которой кренится автомобиль (в повороте, при проезде неровностей, и так далее).

Его расположение определяется конструкцией подвески. Так как спереди и сзади её конструкция не обязательно одинакова, различают отдельно передний и задний центры поперечного крена — то есть, передний и задний концы автомобиля (точнее, его передняя и задняя подвески) обладают собственными центрами крена.

Соединяющая передний и задний центры поперечного крена линия — ось поперечного крена . Это та воображаемая ось, вокруг которой вращается кузов автомобиля при крене.

На автомобилях с зависимой задней подвеской как правило она достаточно сильно наклонена вперёд (на них передний центр поперечного крена обычно находится на, или даже под поверхностью дороги, а задний расположен сравнительно высоко). На автомобилях с независимой подвеской спереди и сзади ось поперечного крена обычно примерно параллельна поверхности земли и расположена сравнительно высоко (тем лучше, чем ближе к высоте центра тяжести — об их взаимоотношениях см. ниже).

Центр поперечного крена и ось поперечного крена имеют очень большое влияние на управляемость автомобиля. При повороте центробежная сила действует на центр тяжести автомобиля, и он начинает перемещаться вокруг оси поперечного крена. Чем ближе ось крена к центру тяжести автомобиля (далее — ЦТ), тем меньше кренится автомобиль, что позволяет проходить повороты на большой скорости и повысить комфортабельность.

Как правило, однако, ось крена проходит сравнительно низко под ЦТ, так как из-за применения на серийных автомобилях высоких рядных двигателей и достаточно высокого размещения пассажиров в салоне их ЦТ оказывается достаточно высоким. Почти полное совмещение оси поперечного крена и ЦТ достигается или на низких спортивных автомобилях, особенно с низкими V-образными или оппозитными моторами (например, заднемоторных «Порше»), или за счёт особой геометрии подвески, размещающей центр крена достаточно высоко (например, передняя подвеска Ford Fiesta имеет центр крена, близкий к ЦТ; а задняя полузависимая — уже нет).

Кроме центра поперечного крена, выделяют и центр продольного крена , который остаётся неподвижным в то время, как автомобиль разгоняется и тормозит. Как известно, при разгоне и торможении, особенно резком, кузов автомобиля накреняется соответственно назад или вперёд.

Здесь действуют те же самые закономерности: чем ближе продольный ЦК к ЦТ, тем меньше автомобиль «клюёт носом» при торможении и «приседает» при разгоне. Именно на этом основан принцип действия так называемой «противоклевковой геометрии» передней подвески — за счёт особого наклона осей рычагов подвески в продольной плоскости достигается достаточно высокое положение центра продольного крена, при котором он почти попадает или максимально приближается к ЦТ, и автомобиль практически не «клюёт носом» даже при очень резком торможении.

Параметры установки управляемых колёс

Плечо обката

Различные варианты плеча обката.

Рассмотрим переднюю подвеску автомобиля.

В связи с её конструктивными особенностями (например, такими, как размещение внутри колёс тормозного механизма и части деталей подвески), плоскость вращения колеса и ось его поворота в большинстве случаев оказываются на определённом расстоянии друг от друга. Это расстояние, измеренное на уровне поверхности земли, и называется плечом обката.

Таким образом, плечо обката (Scrub Radius) — это расстояние по прямой между точкой, в которой ось поворота колеса пересекается с дорожным полотном, и центром пятна контакта колеса и дороги (в ненагруженном состоянии автомобиля). При повороте колесо «обкатывается» вокруг оси своего поворота по этому радиусу.

Оно может быть нулевым, положительным и отрицательным (все три случая показаны на иллюстрации).

В течение десятилетий на большинстве автомобилей использовались сравнительно большие положительные значения плеча обката. Это позволяло уменьшить усилие на рулевом колесе при парковке (потому что колесо катится при повороте руля, а не просто проворачивается на месте, как при нулевом плече обката) и освободить место в подкапотном пространстве за счёт выноса колёс «наружу».

Однако со временем стало ясно, что положительное плечо обката может быть опасным — например, при отказе тормозов одной стороны, проколе одной из шин или нарушении регулировки руль начинает сильно «рваться из рук». Этот же эффект наблюдается при большом положительном плече обката и при проезде любой неровности на дороге, но плечо всё же делали достаточно малым, чтобы при нормальном вождении он оставался малозаметен.

Поэтому начиная с семидесятых-восьмидесятых годов, по мере увеличения скоростей движения автомобилей и с распространением подвески типа «Макферсон», допускающей это с технической стороны, стали появляться автомобили с нулевым или даже отрицательным плечом обката. Это позволяет минимизировать описанные выше опасные эффекты.

Например, на «классических» моделях ВАЗ плечо обката было положительным, а на переднеприводном семействе LADA Samara — стало уже отрицательным.

Плечо обката определяется не только конструкцией подвески, но и параметрами колёс. Поэтому при подборе незаводских «дисков» (по принятой в технической литературе терминологии эта часть именуется «колесо» и состоит из центральной части — диска и внешней, на которую сажается шина — обода ) для автомобиля следует соблюдать указанные заводом-изготовителем допустимые параметры, особенно — вылет, так как при установке колёс с неправильно подобранным вылетом плечо обката может сильно измениться, что весьма существенно сказывается на управляемости и безопасности автомобиля, а также на долговечности его деталей.

Например, при установке колёс с нулевым или отрицательным вылетом при предусмотренном с завода положительном (например, слишком широких) плоскость вращения колеса сдвигается наружу от не меняющейся при этом оси поворота колеса, и плечо обката может приобрести большие положительные значения, руль начнёт «рваться» из рук на каждой неровности дороги, усилие на нём при парковке превышает все допустимые величины, а износ ступичных подшипников существенно увеличивается.

Развал и схождение

Развал — угол наклона плоскости вращения колеса, взятый между ней и вертикалью.

Схождение — угол между направлением движения и плоскостью вращения колеса.

Кастер

Кастер , или кастор — это продольный угол оси поворота колеса, взятый между ней и вертикалью.

На заднеприводных автомобилях оси поворота передних колёс всегда наклоняют назад (положительный кастер) . При наклонённой назад оси поворота колесо во время движения само стремится занять положение позади этой оси, что создаёт динамическую стабилизацию. Это можно уподобить поведению колёсика рояля или офисного стула — при качении оно всегда само занимает положение позади своей оси (во многих европейских языках такое колёсико как раз и называется «кастером» или «кастором»). При движении в повороте боковые силы реакции дороги также стараются вернуть колесо в исходное положение, так как прикладываются позади оси его поворота.

По той же причине вилку переднего колеса на мотоциклах и велосипедах тоже всегда наклоняют назад.

Благодаря наличию положительного кастера заднеприводный автомобиль продолжает ехать прямо при отпущенном руле, даже несмотря на воздействие возмущающих сил — неровностей дороги, бокового ветра и так далее. Колесо, имеющее положительный кастер, старается занять положение, соответствующее прямолинейному движению, даже если лопнула одна из рулевых тяг.

Отсюда вытекает совершенная недопустимость при тюнинге заднеприводных автомобилей чрезмерно лифтовать заднюю подвеску — при этом кузов вместе с осью поворота передних колёс наклоняется вперёд, и кастер становится нулевым или даже отрицательным, при этом эффект динамической стабилизации передних колёс сменяется их динамической дестабилизацией, что значительно затрудняет управление автомобилем и делает его опасным. Большинство передних подвесок автомобилей имеют возможность регулировки кастера в небольших пределах для компенсации нормального износа в процессе эксплуатации.

Для переднеприводного автомобиля положительный кастер намного менее актуален, так как передние колёса уже не свободно катятся, а тянут машину за собой, и небольшое его положительное значение сохраняют лишь для большей устойчивости при торможении.

Подрессоренные и неподрессоренные массы

Неподрессоренная масса включает в себя массу деталей, вес которых при неподвижном нагруженном автомобиле непосредственно передаётся на дорогу (опорную поверхность).

Остальные детали и элементы конструкции, масса которых передаётся на поверхность дороги не непосредственно, а через подвеску, относят к подрессоренным массам .

Более конкретные способы определения неподрессоренных масс описывают национальные и международные стандарты. Например, согласно стандарту DIN рессоры, рычаги подвески, амортизаторы и пружины относятся к неподрессоренным массам, а торсионные валы — уже к подрессоренным. Для стабилизатора поперечной устойчивости же, половина массы берётся как подрессоренная, а половина — как неподрессоренная.

Таким образом, точно определить величину неподрессоренных и подрессоренных масс можно либо на специальном стенде, либо имея возможность точно взвесить все детали ходовой части автомобиля и проведя достаточно сложные расчёты.

Числовое значение неподрессоренных и подрессоренных масс необходимо для расчёта характеристик колебаний автомобиля, которые определяют плавность его хода и, соответственно, комфортабельность.

В общем случае, чем больше неподрессоренная масса — тем хуже плавность хода, и напротив — чем она меньше, тем ход автомобиля плавней. Точнее говоря, всё зависит от соотношения подрессоренной и неподрессоренной масс. Хорошо известно, что гружёный грузовик (существенно увеличивается подрессоренная масса при постоянной неподрессоренной) идёт ощутимо плавнее, чем порожний.

Кроме того, величина неподрессоренной массы оказывает непосредственное влияние на работу подвески автомобиля. Если неподрессоренная масса очень велика (скажем, в случае зависимой задней подвески заднеприводного автомобиля в виде тяжёлого жёсткого моста, объединяющего в массивном картере редуктор главной передачи, полуоси, ступицы колёс, тормозные механизмы и сами колёса) — то очень велик и момент инерции, получаемый деталями подвески при проезде неровностей. Это означает, что при проезде последовательных неровностей («волн» покрытия) на скорости тяжёлый задний мост просто не будет успевать «приземляться» под воздействием упругих элементов, и его сцепление с дорогой существенно падает, что создаёт возможность для очень опасного сноса задней оси, особенно на покрытии с малым коэффициентом сцепления (скользком).

Подвеска с малыми неподрессоренными массами, например большинство типов независимой или зависимая типа «Де Дион», практически свободна от этого недостатка.

Классификация

В целом, все подвески делятся на два больших типа, имеющих принципиальные различия по характеру работы — зависимые и независимые .

В зависимой подвеске колёса одной оси жёстко связаны между собой. Они всегда параллельны друг другу (или иногда имеют небольшой заданный на этапе проектирования развал), и на ровном покрытии перпендикулярны поверхности дороги. На неровном покрытии перпендикулярность колёс дороге может нарушаться (средняя картинка).

В зависимой подвеске колёса одной оси так или иначе жёстко связаны между собой, и перемещение одного колеса оси однозначно влияет на другое.

Это самый старый вариант подвески, унаследованный автомобилем ещё от конных экипажей.

Тем не менее, она непрерывно совершенствовалась, и применяется в том или ином виде до сих пор. Наиболее совершенные варианты такой подвески (например, «Де Дион») уступают независимым лишь по ряду параметров, и то — незначительно и только на неровной дороге, имея при этом ряд важных преимуществ перед ними (в первую очередь — то, что, в отличие от независимых подвесок, колея колёс не меняется, они всегда параллельны друг другу, или в случае неведущего моста могут иметь небольшой заданный развал, а на сравнительно ровном покрытии — всегда остаются в наиболее выгодном положении — примерно перпендикулярно поверхности дороги, вне зависимости от ходов подвески и кренов кузова).

В независимой подвеске колёса одной оси не имеют жёсткой связи, и перемещение одного из них либо никак не влияет на второе, либо имеет на него лишь небольшое влияние. При этом установочные параметры — такие, как колея, развал колёс, а в некоторых типах и колёсная база — меняются при сжатии и отбое подвески, иногда в весьма значительных пределах.

В настоящее время такие подвески наиболее распространены благодаря сочетанию сравнительной дешевизны и технологичности с хорошими кинематическими параметрами.

Зависимые

На поперечной рессоре

Ford T, хорошо видна подвеска переднего моста на поперечной рессоре.

Этот очень простой и дешёвый тип подвески широко применялся в первые десятилетия развития автомобиля, но по мере роста скоростей движения почти совершенно вышел из употребления.

Подвеска состояла из неразрезной балки моста (ведущего или неведущего) и расположенной над ним полуэллиптической поперечной рессоры. В подвеске ведущего моста возникала необходимость размещения его массивного редуктора, поэтому поперечная рессора имела форму прописной буквы «Л». Для уменьшения податливости рессоры использовались продольные реактивные тяги или дышло.

Этот тип подвески наиболее известен по автомобилям Ford T и Ford A / ГАЗ-А . На автомобилях «Форд» этот тип подвески использовался вплоть до модели 1948 года (включительно). Инженеры ГАЗ-а же отказались от него уже на модели ГАЗ-М-1 , созданной на основе Ford B, но имевшей полностью переработанную подвеску на продольных рессорах. Отказ от такого типа подвески на поперечной рессоре в данном случае был связан в наибольшей степени с тем, что она, по опыту эксплуатации ГАЗ-А, обладала недостаточной живучестью на отечественных дорогах.

Наиболее же существенным недостатком схемы с поперечной рессорой было то, что она, обладая большой податливостью в продольном направлении даже несмотря на наличие дышла, при движении непредсказуемо изменяла угол поворота моста, что было особенно чувствительно в передней подвеске с управляемыми колёсами и способствовало нарушению управляемости автомобиля на большой скорости. Даже по меркам конца сороковых годов такая подвеска спереди не обеспечивала автомобилю нормальной управляемости на скорости.

Зависимая схема с поперечной рессорой и лёгкой балкой неведущего моста использовалась в сравнительно малонагруженной задней подвеске многих переднеприводных DKW и происходящих от них ранних моделях ГДР-овского Wartburg . Продольное перемещение моста при этом контролировалось двумя продольными реактивными тягами.

На продольных рессорах

Это, вероятно, самый древний вариант подвески. В ней балка моста подвешена на двух продольно ориентированных рессорах. Мост может быть как ведущим, так и неведущим, и расположен как над рессорой (обычно на легковых автомобилях), так и под ней (грузовики, автобусы, внедорожники). Как правило, крепление моста к рессоре осуществляется при помощи металлических хомутов примерно в её середине, часто с небольшим смещением вперёд.

Рессора в её классическом виде представляет собой пакет из упругих металлических листов, соединённых хомутами. Лист, на котором расположены ушки крепления рессоры, называется коренным — как правило, его делают самым толстым. На концах коренного листа могут иметься загнутые ушки, предназначенные для крепления рессоры к шасси или к деталям подвески. Следующий за ним лист — подкоренной, его обычно делают столь же длинным, как и коренной, порой он даже обхватывает ушки коренного листа

В последние десятилетия наблюдается переход к мало- или даже однолистовым рессорам, иногда для них используются неметаллические композитные материалы (углепластики и так далее). Тем не менее, многолистовые рессоры также имеют свои преимущества. Два главных — это, во-первых, возникающий при межлистовом трении эффект гашения колебаний, благодаря которому рессора работает как простейший фрикционный (работающий за счёт трения) амортизатор; а во-вторых — то, что рессора обладает так называемой прогрессивной характеристикой — то есть, её жесткость увеличивается по мере возрастания нагрузки. Последнее является следствием того, что жёсткость листов рессоры тем больше, чем они короче. При небольших нагрузках деформируются только более длинные и мягкие листы, и рессора в целом работает как мягкая, создавая высокую плавность хода; при росте нагрузок при больших ходах подвески в работу включаются короткие и жёсткие листы, жёсткость рессоры в целом нелинейно возрастает и она становится способной без пробоя выдержать большие усилия. Это аналогично работе сравнительно недавно вошедших в практику массового автомобилестроения пружин прогрессивного действия (с переменным шагом навивки).

Старинная иллюстрация, показывающая формы различных рессор: однолистовая полуэллиптическая (А), полу- (B, C) , 3/4- (D) и разные виды эллиптических (E, F) .

3/4-эллиптические рессоры.

Рессоры в такой подвеске могут быть четверть-, полу-, 3/4- и полностью эллиптическими, а также кантилеверными (консольно вывешенными).

• Эллиптическая — в плане имеет форму, близкую к эллипсу; такие рессоры использовались в подвеске конных экипажей и ранних автомобилей; преимущество — большая мягкость и как следствие плавный ход, кроме того, такие рессоры были более надёжны в условиях слаборазвитой металлургии; минус — громоздкость, технологическая сложность и дороговизна при массовом производстве, малая прочность, большая чувствительность к продольным, поперечным и боковым силам, вызывающая огромный «увод» моста при работе подвески и сильный S-образный изгиб при разгоне и торможении, а следовательно — нарушение управляемости;

• 3/4-эллиптическая: имеет форму трёх четвертей эллипса; использовалась на экипажах и ранних автомобилях благодаря своей мягкости, к двадцатым годам вышла из употребления по тем же причинам, что и эллиптическая;

• Полуэллиптическая — имеет профиль в виде половины эллипса; наиболее распространённый тип; представляет собой компромисс между комфортабельностью, компактностью и технологичностью;

• Четверть-эллиптическая — конструктивно это половина полуэллиптической, наглухо заделанная одним концом на шасси; второй конец консольно вывешен; как упругий элемент достаточно жёсткая; применялась как правило для создания независимой подвески, реже — зависимой, например на ГАЗ-67 (в передней подвеске — по две рессоры на борт, над и под балкой переднего ведущего моста, то есть — всего четыре).

• Кантилеверная — полуэллиптическая рессора, которая шарнирно заделана на раме или шасси в двух точках — в одном из концов и посередине; второй конец консольно вывешен. Применялась, к примеру, в задней подвеске ГАЗ-АА .

Продольные рессоры в такой подвеске воспринимают усилия во всех направлениях — вертикальном, боковом, продольном, а также тормозные и реактивные моменты, — что позволяет исключить из конструкции подвески дополнительные элементы (рычаги, реактивные тяги, растяжки, и т. д.). Поэтому продольно-рессорная подвеска характеризуется простотой и относительной дешевизной (при этом само по себе производство рессор достаточно сложно и требует хорошо поставленной технологии). Кроме того, так как рессора опирается на раму или кузов в двух широко разнесённых точках, она снимает возникающие при большой загрузке напряжения в задней части кузова или рамы, благодаря чему такая подвеска также характеризуется высокой живучестью на плохих дорогах и грузоподъёмностью. К преимуществам можно отнести и легкость варьирования жёсткости за счёт подбора листов той или иной длины и толщины.

До конца семидесятых годов продольные полуэллиптические листовые рессоры очень широко применялись в зависимой задней подвеске легковых автомобилей благодаря дешевизне, простоте и хорошей живучести. Длинные рессоры с относительно небольшим количеством листов (малолистовые) обеспечивают благодаря своей мягкости высокую плавность хода, благодаря чему долгое время применялись на больших комфортабельных легковых автомобилях. На грузовых автомобилях продольные рессоры долгое время были основным типом упругих элементов подвески и продолжают использоваться сегодня.

При разгоне и торможении податливая рессора S-образно изгибается, нарушая геометрию подвески, а сама рессора испытывает повышенные нагрузки.

В настоящее время в подвесках современных легковых автомобилей продольные рессоры в своём традиционном виде практически не применяются, так как они слишком податливы под действием продольных и боковых сил, и за счёт этого допускают в ходе работы подвески (например, в поворотах) непредсказуемое смещение («увод») прикреплённого к ним моста — сравнительно небольшое, но достаточное для нарушения управляемости на сравнительно больших скоростях. Причём с ростом длины рессоры и уменьшением её жёсткости (то есть повышением плавности хода и комфортабельности автомобиля) эти явления становятся всё более выраженными. При разгоне продольные рессоры допускают S-образную деформацию, при которой мост поворачивается вокруг своей оси, что увеличивает изгибное напряжение, действующее в точках крепления рессоры.

Частично решает проблему увеличение ширины рессор (и такая тенденция действительно наблюдалась, например, на ГАЗ-21 рессоры имели ширину 55 мм, на ГАЗ-24 — 65 мм, на «ГАЗели» — уже 75 мм) , смещение точки крепления моста и более жёстких коротких листов к переднему креплению рессоры, а также введение в рессорную подвеску растяжек и реактивных тяг. Однако наиболее предпочтительна зависимая подвеска с жёстко и однозначно заданной геометрией, вроде пятирычажной с тягой Панара или механизмом Уатта, исключающей элемент непредсказуемости поведения жёсткого моста. Введение в рессорную подвеску аналогичных жёстких направляющих элементов в общем случае лишило бы её основных преимуществ — простоты и сравнительной дешевизны, сделало бы её излишне громоздкой и тяжёлой, поэтому в таких случаях подвеска выполняется обычно на других типах упругих элементов, способных воспринимать только вертикальные усилия — как правило, витых пружинах , работающих на кручение торсионных стержнях или пневмобаллонах. Тем не менее, в своё время использовались и рессорные подвески с дополнительными направляющими элементами, как правило в виде закреплённых на ведущем мосту продольных или диагональных рычагов (т. н. traction bars ), одного Т-образного рычага или дышла (см. ниже). Traction bars иногда ставят на серийные автомобили с рессорной задней подвеской в качестве тюнинга, с тем или иным успехом.

Единичные случаи применения рессор в современных легковых автомобилях, например, в подвесках автомобиля Chevrolet Corvette и некоторых Volvo, связаны с их использованием исключительно в качестве упругого элемента, геометрию же подвески при этом задают рычаги, аналогичные используемым в пружинной подвеске. В этом случае преимуществом является компактность рессоры относительно пружинно-амортизаторных стоек, что позволяет сэкономить пространство салона и багажника.

Классические же рессорные подвески, в которых рессора работает и как упругий, и как направляющий элемент встречаются нынче практически только на консервативных внедорожниках и грузовых автомобилях, иногда — в сочетании с дополнительными упругими элементами, например — пневмобаллонами (автобус «Богдан», некоторые американские пикапы).

С направляющими рычагами

Существуют самые различные схемы таких подвесок с различным количеством и расположением рычагов. Часто применяется показанная на иллюстрации пятирычажная зависимая подвеска с тягой Панара. Её преимущество в том, что рычаги жёстко и предсказуемо задают движение ведущего моста по всем направлениям — вертикальном, продольном и боковом.

Более примитивные варианты имеют меньшее число рычагов. Если рычага всего два, при работе подвески они перекашиваются, что требует либо их собственной податливости (например, на некоторых «Фиатах» начала шестидесятых годов и английских спорткарах рычаги в пружинной задней подвеске делались упругими, пластинчатыми, по сути — аналогичными четверть-эллиптическим рессорам), либо особого шарнирного соединения рычагов с балкой, либо податливости самой балки на кручение (так называемая торсионно-рычажная подвеска с сопряжёнными рычагами, до сих пор широко распространённая на переднеприводных автомобилях).

В качестве упругих элементов могут использоваться как витые пружины, так и, например, пневмобаллоны (особенно на грузовиках и автобусах, а также — в «лоурайдерах ») . В последнем случае требуется жёсткое задание движения направляющего аппарата подвески по всем направлениям, так как пневмобаллоны не способны воспринимать даже небольшие поперечные и продольные нагрузки.

С дышлом

Дышло в задней подвеске автомобилей применяют для уменьшения продольных кренов при разгоне и торможении. Дышло жёстко соединено с балкой ведущего заднего моста, а с кузовом соединяется с помощью шарнира. При разгоне дышло за счёт сил, действующих на балку моста, подталкивает кузов вверх в точке крепления, а при торможении — подтягивает вниз, предотвращая «клевок» кузова.

Типа «Де Дион»

Подвеску «Де Дион» можно охарактеризовать как промежуточный тип между зависимыми и независимыми подвесками. Этот тип подвески может использоваться только на ведущих мостах, точнее говоря, только ведущий мост может иметь тип подвески «Де Дион», так как она была разработана как альтернатива неразрезному ведущему мосту и подразумевает наличие на оси ведущих колёс.

В подвеске «Де Дион» колёса соединены сравнительно лёгкой, так или иначе подрессоренной неразрезной балкой, а редуктор главной передачи неподвижно крепится к раме или кузову и передаёт вращение на колёса через полуоси с двумя шарнирами на каждой.

Это позволяет свести к минимуму неподрессоренные массы (даже по сравнению со многими видами независимой подвески). Иногда для улучшения этого эффекта тормозные механизмы переносят к дифференциалу, оставляя неподрессоренными лишь ступицы колёс и сами колёса.

При работе такой подвески изменяется длина полуосей, что вынуждает выполнять их с подвижными в продольном направлении шарнирами равных угловых скоростей (как на переднеприводных автомобилях). На английском Rover 3500 использовались обычные карданные шарниры, и для компенсации саму балку подвески пришлось выполнить с уникальной конструкции скользящим шарниром, позволявшим ей увеличивать или уменьшать свою ширину на несколько сантиметров при сжатии и отбое подвески. Чаще, однако, скользящие шарниры выполняют на самих полуосях (отдельно или в качестве конструктивного элемента шарнира равных угловых скоростей), а балка при работе подвески своей ширины не меняет.

«Де Дион» является технически весьма совершенным типом подвески, и по кинематическим параметрам превосходит даже многие виды независимых, уступая лучшим из них лишь на неровной дороге, и то по отдельным показателям. При этом и себестоимость такой подвески достаточно высока (выше, чем у многих типов независимой подвески), поэтому применяется она сравнительно редко, обычно — на спортивных автомобилях. Например, такую подвеску имели многие модели Alfa Romeo . Из недавних автомобилей с такой подвеской можно назвать Smart .

Независимые

С качающимися полуосями

Подвеска с качающимися полуосями имеет по одному шарниру на каждой из них. Это обеспечивает их независимое подрессоривание, но при работе подвески такого типа изменяются в больших пределах как колея, так и развал колёс, что делает такую подвеску кинематически несовершенной.

Благодаря простоте и дешевизне такая подвеска одно время широко использовалась в качестве ведущего заднего моста на заднеприводных автомобилях. Однако по мере роста скоростей и требований к управляемости от неё стали повсеместно отказываться, как правило — в пользу более сложной, но и более совершенной подвески на продольных или косых рычагах. Например, ЗАЗ-965 имел качающиеся полуоси в задней подвеске, но его преемник ЗАЗ-966 уже получил косые рычаги и полуоси с двумя шарнирами на каждой. Точно такую же трансформацию претерпела и задняя подвеска второго поколения американского Chevrolet Corvair .

На переднем мосту такая подвеска применялась очень редко, и практически исключительно на малоскоростных, лёгких заднемоторных автомобилях (например, Hillman Imp).

Существовали и улучшенные варианты такой подвески. Например, на некоторых моделях Mercedes-Benz шестидесятых годов использовался задний мост с одним шарниром посередине, половинки которого работали как качающиеся полуоси. Такой вариант подвески отличается меньшим изменением её установочных параметров при работе. Между половинками моста устанавливался дополнительный пневматический упругий элемент, позволявший регулировать высоту кузова автомобиля над дорогой.

На некоторых автомобилях, — например, пикапах «Форд» середины 1960-х годов , применялись неведущие мосты с качающимися полуосями, точки крепления которых были расположены близко к колёсам противоположного борта. Полуоси при этом получались очень длинными, почти во всю колею автомобиля, и изменение колеи и развала колёс было не так заметно.

В настоящее время такая подвеска практически не применяется.

На продольных рычагах

В этой подвеске каждое из колёс одной оси прикреплено к продольному рычагу, закреплённому на раме или кузове подвижно.

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Продольные рычаги воспринимают усилия, действующие во всех направлениях, а значит — подвергаются большим нагрузкам на кручение и изгиб, что требует их большой жёсткости и, соответственно, утяжеления.

Кроме того, для неё характерно очень низкое, в районе полотна дороги, расположение центра крена, что является недостатком для задней подвески.

Помимо простоты, в качестве преимущества такой подвески можно назвать то, что между рычагами пол можно выполнить совершенно ровным, увеличив объём, доступный для пассажирского салона или багажника. Это особенно чувствуется при применении в качестве упругих элементов торсионов, благодаря чему подвеска на продольных рычагах с поперечными торсионными валами в своё время широко использовалась на французских автомобилях.

В своё время (преимущественно 1960-е — 1980-е годы) такая подвеска с традиционными пружинными, торсионными или (Citroën , Austin) гидропневматическими упругими элементами довольно широко применялась на задней оси переднеприводных автомобилей. Однако впоследствии она в этой роли была вытеснена разработанной «Ауди» полузависимой подвеской со связанными рычагами, либо более компактной и технологичной типа «макферсон» (в англоязычных странах такую подвеску на задней оси называют «Чепмен»), либо (уже в конце 1980-х… 1990-е годы) наиболее кинематически совершенной — на двойных поперечных рычагах.

В качестве передней такая подвеска изредка применялась на конструкциях, разработанных до 1950-х годов, а впоследствии — ввиду своего несовершенства практически исключительно на дешёвых малоскоростных автомобилях (например, Citroen 2CV).

Кроме того, подвеска на продольных рычагах очень широко применяется на лёгких прицепах.

Пружинные

Торсионные

На косых рычагах

Это по сути разновидность подвески на продольных рычагах, созданная в стремлении избавиться от её врождённых недостатков. Она почти всегда используется на задней ведущей оси.

В ней оси качания рычагов расположены под некоторым углом. Благодаря этому изменение колёсной базы минимизируется по сравнению с подвеской на продольных рычагах, уменьшается и влияние кренов кузова на наклон колёс (но появляется изменение колеи).

Существует два вида такой подвески.

В первом используется по одному шарниру на каждой полуоси, как в подвеске с качающимися полуосями (иногда её и считают разновидностью последней), при этом ось качания рычага должна проходить через центр шарниров полуосей (расположенных в районе их прикрепления к дифференциалу), то есть расположена под углом 45 градусов к поперечной оси автомобиля. Это удешевляет подвеску, но при её работе сильно меняются развал и схождение колёс, в повороте наружное колесо «подламывается» под кузов, а центр крена оказывается очень высоким (те же недостатки характерны и для подвески на качающихся полуосях). Этот вариант применялся практически исключительно на дешёвых, лёгких и малоскоростных, как правило — заднемоторных автомобилях (ЗАЗ-965 , Fiat 133 , и так далее).

Во втором варианте (именно он показан на иллюстрации) каждая полуось имеет по два шарнира — внутренний и внешний, при этом ось качания рычага не проходит через внутренний шарнир, и её угол с поперечной осью автомобиля составляет не 45, а 10-25 градусов, что более выгодно с точки зрения кинематики подвески. Это уменьшает изменение колеи и развала колёс до приемлемых величин.

Второй вариант в 1970-е… 1980-е годы очень широко применялся на заднеприводных автомобилях, как правило непосредственно заменив использовавшиеся на предыдущих поколениях зависимые подвески с неразрезным мостом. Можно назвать такие модели, как «Запорожец» ЗАЗ-966 и −968, BMW 3-й… 7-й серий, некоторые модели Mercedes-Benz , Ford Granada , Ford Sierra , Ford Scorpio , Opel Senator , Porsche 911 и так далее. В качестве упругих элементов применялись как традиционные витые пружины, так и торсионные валы, иногда — пневмобаллоны. Впоследствии по мере совершенствования подвесок автомобилей и повышения требований к устойчивости и управляемости он был вытеснен либо более дешёвой и компактной подвеской «МакФерсон» («Чепмен»), либо более совершенной на двойных поперечных рычагах, и сегодня применяется весьма редко.

На переднеприводных автомобилях такая подвеска применялась редко, так как для них её кинематические преимущества малозначимы (в них роль задней подвески вообще намного меньше, чем у заднеприводных). Из примера можно назвать Trabant , у которого упругим элементом в подвеске на косых рычагах служила закреплённая в своём центре на кузове поперечная рессора, концы которой крепились к концам А-образных косо расположенных рычагов.

На продольных и поперечных рычагах

Это сложный и очень редко встречавшийся тип подвески.

По сути он был вариантом подвески макферсон, но для разгрузки брызговика крыла пружины располагались не вертикально, а горизонтально продольно, и упирались задним торцом в перегородку между моторным отсеком и салоном (щит передка).

Для передачи усилия от амортизаторной стойки на пружины было необходимо введение дополнительного качающегося в вертикальной плоскости продольного рычага с каждого борта, передний конец которого шарнирно закреплялся наверху стойки, задний — также шарнирно на щите передка, а в его средней части имелся упор для переднего торца пружины.

Из-за своей сравнительной сложности такая подвеска потеряла основные преимущества схемы макферсон — компактность, технологическую простоту, небольшое количество шарниров и малую себестоимость, сохранив все её кинематические недостатки.

Такую подвеску имели английские «Роверы» 2200 TS и 3500 V8, а также немецкие Glas 700, S1004 и S1204.

Похожие дополнительные продольные рычаги имелись в передней подвеске первого «Мерседеса» S-класса, но пружины располагались всё же традиционно — в вертикальном положении между кузовом и нижними поперечными рычагами, а сами небольшие продольные рычажки служили только для улучшения кинематики.

На двойных продольных рычагах

В этой подвеске с каждой стороны имеется по два продольных рычага. Как правило такая подвеска применялась на передней оси сравнительно малоскоростных заднемоторных автомобилей — характерными примерами её использования являются «Фольксваген Жук » и первые поколения «Фольксваген Транспортер», ранние модели спорткаров «Porsche », а также мотоколяска С-3Д и «Запорожец ».

Все они имели по сути общую конструкцию (так называемая «система Порше», в честь изобретателя) — в качестве упругих элементов применялись расположенные друг над другом поперечные торсионные валы, соединяющие пару рычагов, причём торсионы были заключены в образовывавшие поперечину подвески трубы (у поздних моделей «Запорожца» помимо торсионов в качестве дополнительных упругих элементов применялись также цилиндрические витые пружины, расположенные вокруг амортизаторов).

Главным преимуществом такой подвески является большая компактность в продольном и вертикальном направлениях. Кроме того, поперечина подвески расположена далеко впереди оси передних колёс, благодаря чему появляется возможность сильно вынести салон вперёд, разместив ноги водителя и переднего пассажира между арками передних колёс, что позволяло существенно сократить длину заднемоторного автомобиля. При этом, однако, расположенный спереди багажник оказывался весьма скромным по объёму, именно из-за вынесенной далеко вперёд поперечины подвески.

С точки зрения кинематики эта подвеска несовершенна: в ней происходят хотя и меньшие по сравнению с одинарными продольными рычагами, но всё же существенные изменения колёсной базы при ходах отбоя и сжатия, и так же присутствует сильное изменение развала колёс при кренах кузова. К этому следует добавить, что рычаги в ней должны воспринимать большие изгибающие и крутильные нагрузки со стороны как вертикальных, так и боковых сил, что заставляет делать их достаточно массивными.

На двойных поперечных рычагах (параллелограмная)

В этой подвеске с каждой стороны автомобиля расположены два поперечных рычага, внутренние концы которых подвижно закреплены на кузове, поперечине или раме, а внешние соединены со стойкой, несущей колесо — как правило поворотной в передней подвеске и неповоротной в задней.

Обычно верхние рычаги короче нижних, что обеспечивает выгодное с точки зрения кинематики изменение развала колёс в сторону большего отрицательного при ходе сжатия подвески. Рычаги могут быть как параллельны друг другу, так и находиться друг относительно друга под определённым углом в продольной и поперечной плоскостях. Наконец, один из рычагов или они оба могут быть заменены поперечной рессорой (о таком типе подвески см. ниже).

Фундаментальное преимущество такой подвески — возможность для проектировщика путём выбора определённой геометрии рычагов жёстко задать все основные установочные параметры подвески — изменение развала колёс и колеи при ходах сжатия и отбоя, высоту продольного и поперечного центров крена, и так далее. Кроме того, такая подвеска нередко полностью монтируется на крепящейся к кузову или раме поперечине, и таким образом представляет собой отдельный агрегат, который может быть целиком демонтирован с автомобиля для ремонта или замены.

С точки зрения кинематики и управляемости двойные поперечные рычаги считаются наиболее совершенным типом направляющего аппарата, что обуславливает очень широкое распространение такой подвески на спортивных и гоночных автомобилях. В частности, все современные болиды «Формулы-1» имеют именно такую подвеску как спереди, так и сзади. Большинство спортивных автомобилей и представительских седанов в наши дни также используют этот тип подвески на обеих осях.

Если подвеска на поперечных рычагах используется для подрессоривания поворотных колёс, её конструкция должна обеспечивать их поворот на необходимые углы. Для этого либо саму соединяющую рычаги стойку выполняют поворотной, используя для её соединения с рычагами специальные шаровые шарниры с двумя степенями свободы (их часто называют «шаровые опоры», но на самом деле опорой из них является только нижний шарнир, на который стойка действительно опирается ), либо стойка выполняется неповоротной и качается на обычных цилиндрических шарнирах с одной степенью свободы (например, резьбовых втулках), а поворот колёс обеспечивается за счёт вращающегося в подшипниках вертикального стержня — шкво́рня , играющего роль реально существующей оси поворота колёс.

Даже если в подвеске конструктивно отсутствуют шкворни, и стойка выполнена поворотной на шаровых шарнирах — всё равно часто говорят о шкворне («виртуальном») как оси поворота колёс, а также об углах его наклона — продольном («кастер») и поперечном.

В настоящее время шкворни используются как правило в подвесках грузовиков, автобусов, тяжёлых пикапов и внедорожников, а в подвесках легковых автомобилей при необходимости обеспечения поворота колёс применяются стойки с шаровыми шарнирами, так как они не требуют частой смазки.

Пружинные

Передняя подвеска на двойных поперечных рычагах.

Задняя подвеска автомобилей «Ягуар» (1961-1996 годы), в которой роль верхних рычагов играют полуоси.

Классический вариант передней независимой подвески для легковых автомобилей. В качестве упругого элемента используются винтовые пружины, как правило расположенные между рычагами, реже — вынесенные в пространство над верхним рычагом и опирающиеся на брызговик крыла, как в подвеске «Макферсон».

Главное преимущество — возможность задать за счёт геометрии рычагов требуемое минимальное изменение развала и колеи колёс в ходе работы подвески.

Появилась в тридцатых годах и быстро стала основным типом передней подвески на легковых автомобилях. До распространения в семидесятых-восьмидесятых годах менее удачной с точки зрения геометрических параметров и кинематики, но дешёвой и компактной подвески «Макферсон » этот тип для передней подвески легковых автомобилей использовался чаще всего.

Торсионные

В качестве упругих элементов используются продольно расположенные торсионы — работающие на скручивание стержни. Как правило торсионы крепятся к нижним рычагам.

Торсионы могут располагаться как продольно (в этом случае они служат одновременно и осями рычагов), так и поперечно (во втором случае каждый из них может быть уподоблен принципу действия стабилизатору поперечной устойчивости в традиционной подвеске, с той разницей что поперечные торсионы имеют с одной стороны неподвижное крепление, а стабилизатор закреплён лишь на рычагах подвески, в точках же крепления к раме или кузову он может свободно проворачиваться, поэтому стабилизатор и не работает при сжатии или отбое подвески одновременно с двух сторон — только при разноимённом ходе противоположных колёс)

Такая передняя подвеска использовалась на многих автомобилях фирм Packard , Chrysler и Fiat начиная с пятидесятых годов, советских легковых ЗиЛ и некоторых моделях французской фирмы Simca , созданных в годы сотрудничества с «Крайслером» (например Simca 1307).

Характеризуется высокой плавностью хода, компактностью (что например позволило на «Симке» разместить между рычагами приводы передних колёс).

Рессорные

В этой подвеске в качестве упругого элемента используются поперечные рессоры: одна, две, очень редко — более двух, при сохранении общей схемы.

Поперечная рессора может выступать в качестве одного из рычагов параллелограмной подвески (как правило верхнего) или даже обоих рычагов (как показано на иллюстрации). В этом случае из-за намного большей податливости рессоры в продольном и поперечном направлениях по сравнению с рычагами на резьбовых или резинометаллических шарнирах (сайлент-блоках) геометрия подвески сильно меняется в ходе её работы, что отрицательно сказывается на управляемости автомобиля. Поэтому подвеска с двумя поперечными рессорами или с поперечной рессорой снизу и рычагами сверху широко применялась лишь до пятидесятых годов, а впоследствии — только на лёгких заднемоторных автомобилях с относительно малонагруженным передком (например Fiat 600). Подвеска с двумя поперечными рессорами иногда применялась также на тракторах и малоскосростной сельскохозяйственной технике благодаря своей дешевизне и простоте (показано на иллюстрации) . Рессор могло быть и четыре — две сверху, две снизу. В этом случае несколько снижались продольная податливость подвески и устранялось закручивание нижней рессоры про разгоне и торможении.

Поперечная рессора может быть закреплена в двух точках или в одной. Жёстко закреплённая в одной точке (центрально) поперечная рессора обладает меньшей податливостью в поперечном направлении (меньше изменение колеи при работе подвески), но большей в продольном по сравнению с закреплённой в двух точках (больше продольное смещение колеса и закручивание расположенной снизу рессоры при разгоне и торможении). Она работает как две отдельные полурессоры, каждый из которых заменяет один поперечный рычаг. Эластично закреплённая в двух точках поперечная рессора также заменяет два поперечных рычага, но при этом их работа оказывается связанной — часть рессоры, расположенная между креплениями, работает как стабилизатор поперечной устойчивости , зачастую вообще исключая его из конструкции подвески. Во втором случае подвеска является независимой лишь до определенного предела, так как приложение существенного усилия к колёсам одной стороны оказывается влияние на колёса противоположной.

Таким образом, рессора с креплением в двух точках более целесообразна для дорожных автомобилей, заменяя не только пару рычагов, но и стабилизатор поперечной устойчивости, — в то время, как поперечная рессора с центральной заделкой наиболее пригодна для использования в подвеске внедорожной техники, для которой критична независимая работа подвески слева и справа, что способствует улучшению проходимости. Именно по этим соображениям она применена в подвесках западногерманского лёгкого военного вездехода

Подвеска – как много в этом звуке… Во всех смыслах. Что что, а звучать она умеет. В зависимости от конструкции, подвеска может быть простой, а может иметь сложнейшую конструкцию. Точно так же она может быть и надежной, и наоборот, «сыпаться» после каждой тысячи километров.

За время своего существования подвеска автомобиля прошла огромный эволюционный путь. Когда-то рессорная система считалась верхом прогресса, а сегодня конструкцию современных подвесок можно можно сравнить с произведением искусства – настолько это совершенные, сложные и дорогие устройства.

Назначение и устройство подвески автомобиля

Итак, каково назначение автомобильной подвески? Она, как и ее далекие предшественники, устанавливаемые еще в конные экипажи, предназначена для того, чтобы сделать передвижение более комфортным и безопасным. Упругие элементы подвески демпфируют удары, толчки и вибрацию, которые сопровождает любую поездку по любой дороге.

Однако одним только комфортом задачи подвески не ограничиваются. Вторая ее функция – помощь при маневрах. Сложность конструкции подвески зачастую обусловлена именно этой причиной: инженеры пытаются еще добавить устойчивости, управляемости, безопасности автомобилю.

И, наконец, современная подвеска здорово помогает тормозить, поглощая инерцию движения вперед. По качеству торможения иногда можно определить, как настроена и насколько функциональна подвеска.

Что входит в устройство подвески? Говоря просто, всё, что находится между колесами и силовой рамой автомобиля. Это всем известные амортизаторы (куда ж без них), пружины, рычаги, тяги, стабилизаторы, шаровые опоры, сайлентблоки и другие элементы. Условно их можно разделить на такие категории:

1. Все виды пружин, рессор и торсионов относятся к упругим элементам подвески. Их задача – принимать на себя и отпружинивать толчки от езды по неровностям.
2. Все виды амортизаторов (обычные масляные и газомасляные, пневматические, магнитные) относятся к демпфирующим элементам подвески. Они должны поглощать удары и тряску, не пуская их дальше на кузов автомобиля.
3. Рычаги, поворотные кулаки, поперечные тяги с это направляющие элементы. Их задача – формировать правильное положение колеса при повороте и движении по прямой. Для разворота колес достаточно рулевого механизма, но для того, чтобы колесо занимало правильное положение во время маневров, нужны элементы подвески.
4. Сайлентблоки, шаровые опоры и другие мелкие резинометаллические детали нужны не только для скрепления между собой всех элементов подвески, но и для частичного смягчения вибрации и ударов.
5. Стабилизатор поперечной устойчивости, как понятно из названия, предназначен для выравнивания кузова в поворотах, чтобы автомобиль при резких маневрах не заваливался набок.

Принцип работы подвесок автомобиля

Будь это подвеска КамАЗа, Мерседеса или старенькой Оки, принцип ее работы не меняется. И вряд ли изменится в ближайшее время, несмотря на обилие новых инженерных идей.

Основной принцип действия любой подвески заключается в следующем: энергию удара (это попавшее в ямки или наскочившее на камень колесо) преобразовывается в энергию движения отдельных частей подвески. Как это проявляется?

1. Колесо наехало на камень. Оно приподнялось над плоскостью, по которой катилось, и вместе с ним изменили положение рычаги, поворотный кулак, тяги.
2. Дальше в дело включается амортизатор: он сжимается, задействуя для этого кинетическую энергию толчка колеса снизу вверх. Одновременно с ним сжимается и пружина, которая до того была в относительно спокойном положении.
3. Упругое сжатие амортизатора и пружины, перемещение штока, частичное поглощение удара резинометаллическими втулками – всё это гасит удар и не дает ему пройти дальше на силовой каркас машины.
4. А дальше должна быть «отдача», и ее роль выполняют опять-таки пружины. Распрямляясь, пружина возвращает в исходное положение амортизатор – вот последний шаг, который делает подвеска, сталкиваясь с трудностями.

Конечно, есть и альтернативные виды конструкции, но если разобраться, их принцип работы точно такой же.

Классификация подвесок

Совершенствуя конструкцию автомобильной подвески, инженеры пускались во все тяжкие. Тут тебе и многорычажка, и обычная зависимая балка, и прыгающая подвеска Боуза… И все они нашли своих поклонников и ненавистников. Классификация подвесок уже довольно сложная, поскольку в одном автомобиле могут комбинироваться разные конструктивные особенности и решения.
Что, вы еще не видели прыгающую подвеску?

Зависимая

Работа зависимой подвески

Самая старая конструкция, пришедшая в автомобилестроение их эпохи конных экипажей. Основной ее элемент – жесткая неразрывная ось, которая связывает два колеса, в результате чего они не могут смещаться относительно друг-друга. То есть, если одно колесо наехало на камень, второе отклонится в сторону вместе с ним. Самый простой для понимания вариант – это колёсики в детских машинках, именно так их насаживают на одну ось.

Правда, наши автомобили ушли далеко вперед от игрушечных, поэтому балка (ось), соединяющая два колеса, снабжена амортизаторами, пружинами, поперечными тягами. Однако из всех разновидностей это самая простая, неубиваемая и дешевая подвеска, в которой редко возникают неисправности.

Независимая

Работа независимой подвески

Творение сумрачного немецкого гения. Независимая – потому что каждое колесо движется независимо от второго в паре. То есть, если одно колесо наехало на камень, оно поднимется вместе с рычагами и пружинами со своей стороны, в то время как второе на это не среагирует и не меняет своего положения. Независимая подвеска очень комфортна для пассажиров, но может иметь много отдельных элементов, каждый из который рано или поздно выходит из строя.

Полунезависимая

Работа полунезависимой подвески

Это особый вид подвески с торсионной балкой. В качестве общей оси для двух колес установлена П-образная торсионная (скручивающаяся) балка. Схема ее конструкции дает колесам небольшую степень свободы, поскольку установленная с преднатягом балка слегка «играет», частично гася крены в поворотах.

Пневматическая

Работа пневматической подвески

Она перекочевала в легковые автомобили с тяжелого транспорта. Вместо металлических пружин в ней используются баллоны со сжатым воздухом, которые накачиваются до определенного давления. Давление в баллонах может быть разным, в результате меняются и характеристики подвески. Ставят ее на люксовые автомобили в качестве дополнительной опции.

Торсионная

Работа торсионной подвески

Такой тип подвески в легковых автомобилях встречается редко. Больше подходить для крупногабаритного транспорта. Характерной особенностью в этой подвеске есть использование продольных торсионов, который работает на скручивание, пытаясь выровнять авто при попадании на неровности.

Рессорная

Работа рессорной подвески

Такая подвеска редко используется на легковом транспорте, разве что на некоторых внедорожниках. Зато очень распространенна на грузовых автомобилях и автобусах. Особенность подвески заключается в использовании рессор как демпферной составляющей, для гасения ударов.

Гидравлическая

Гидравлическая подвеска автомобиля — общий вид

Она отличается конструкцией амортизаторов, на которых установлен дополнительный резервуар с гидравлической жидкостью. Если в остальных вариантах подвески амортизаторы – просто скучный утилитарный элемент, в гидравлической подвеске для них открываются новые перспективы. Прежде всего это возможность контролировать высоту клиренса и жесткость реакции подвески. Также она может адаптироваться под манеру вождения и дорожные условия.

МакФерсон

Устройство подвески МакФерсон

Та же независимая подвеска, на редкость удачная – со стойкой МакФерсон (она же MacPherson, она же качающаяся свеча), благодаря которой удалось избавиться от одного из рычагов. Стойка МакФерсон крепится к ступице колеса и корпусу автомобиля, так что успешно заменяет один из рычагов подвески. В большинстве случаев так делается передняя подвеска.

Особенность стойки не только в точках крепления. Она объединила в одной конструкции амортизатор и пружину, что серьезно экономит место. Кроме того, многие производители выпускают стойку, которая состоит из отдельного амортизационного блока и держателя-«стакана», что серьезно удешевляет техническое обслуживание.

Многорычажная

Работа электромагнитного амортизатора

Самый прогрессивный на сегодняшний день вид подвески. Вместо жидкости или воздуха в ней использованы преобразователи с мощными магнитами. По команде от блока управления на магниты подается электричество, благодаря чему электромагнитные амортизаторы меняют жесткость, клиренс автомобиля, управляемость. Если вы хоть раз видели танцующие или прыгающие автомобили, на них точно будет стоять именно электромагнитная подвеска.

Заключение

Это всего лишь краткое описание основных видов подвесок легковых автомобилей. Если разбираться более глубоко, есть другие, довольно необычные конструктивные решения. Да и выводы можно сделать неоднозначные, ведь каждый автопроизводитель привносит какие-то свои «фишки» в конструкцию подвески. Зато потребителям предоставляются любые типы подвесок на выбор: мягкие, спортивные, стандартные и эксклюзивные. И это отлично.

Подвеска автомобиля представляет собой совокупность элементов, обеспечивающих упругую связь между кузовом (рамой) и колесами (мостами) автомобиля. Главным образом подвеска предназначена для снижения интенсивности вибрации и динамических нагрузок (ударов, толчков), действующих на человека, перевозимый груз или элементы конструкции автомобиля при его движении по неровной дороге. В то же время она должна обеспечивать постоянный контакт колеса с дорожной поверхностью и эффективно передавать ведущее усилие и тормозную силу без отклонения колес от соответствующего положения. Правильная работа подвески делает управление автомобилем комфортным и безопасным. Несмотря на кажущуюся простоту, подвеска является одной из важнейших систем современного автомобиля и за историю своего существования претерпела значительные изменения и усовершенствования.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

Зависимая подвеска с поперечным расположением рессоры

Первым способом создать упругую «прослойку» между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта шины колеса с дорожным покрытием и ограничения чрезмерных кренов кузова.
3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.

Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.

Автомобиль класса «Люкс» с энергоемкой подвеской

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.

Внедорожник с длинноходной подвеской

Ход подвески — расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет «внедорожные» возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

1. Упругое устройство – воспринимает нагрузки от неровностей дорожной поверхности. Виды: пружины, рессоры, пневмоэлементы и т.д.
2. Демпфирующее устройство — гасит колебания кузова при проезде через неровности. Виды: все типы .
3. Направляющее устройство — обеспечивает заданное перемещение колеса относительно кузова. Виды: рычаги, поперечные и реактивные тяги, рессоры. Для изменения направления воздействия на демпфирующий элемент в спортивных подвесках pull-rod и push-rod применяются рокеры.
4. Стабилизатор поперечной устойчивости — уменьшает поперечный крен кузова.
5. Резино-металлические шарниры — обеспечивают упругое соединение элементов подвески с кузовом. Частично амортизируют, смягчают удары и вибрации. Виды: сайлент-блоки и втулки.
6. Ограничители хода подвески — ограничивают ход подвески в крайних положениях.

Классификация подвесок

В основном подвески подразделяются на два больших типа: и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.

Зависимая подвеска

Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.

Отличия зависимой и независимой подвески

• простая и надежная в эксплуатации;
• высокая грузоподъемность.

• плохая управляемость;
• плохая устойчивость на больших скоростях;
• меньшая комфортабельность.

Независимая подвеска

Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.

• хорошая управляемость;
• хорошая устойчивость автомобиля;
• большая комфортабельность.

• более дорогая и сложная конструкция;
• меньшая надежность при эксплуатации.

Полузависимая подвеска

Полузависимая подвеска или торсионная балка — это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.

Виды независимых подвесок

МакФерсон

— самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

• простота конструкции;
• компактность;
• надежность;
• недорогая в производстве и ремонте.

• средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или . Задняя подвеска имеет аналогичное строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

Регулировка высоты и жесткости гидроподвески Lexus

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции она самостоятельно подстраивается под условия дороги и вождения.

Спортивные независимые подвески

Винтовая подвеска (койловеры)

Винтовая подвеска, или койловеры – амортизационные стойки с возможностью настройки жесткости прямо на автомобиле. Благодаря резьбовому соединению нижнего упора пружины можно регулировать ее высоту, а также величину дорожного просвета.

Подвески типа push-rod и pull-rod

Данные устройства разрабатывались для гоночных автомобилей с открытыми колесами. В основе — двухрычажная схема. Основная особенность заключается в том, что демпфирующие элементы расположены внутри кузова. Конструкция данных типов подвески очень схожа, отличие заключается лишь в расположении воспринимающих нагрузку элементов.

Различие спортивных подвесок push-rod и pull-rod

Спортивная подвеска push-rod: воспринимающий нагрузку элемент – толкатель, работает на сжатие.

различных типов подвески автомобиля

19 февраля 2020

Давайте будем честными. Все мы любим модифицировать наши машины, и сложно держать что-нибудь в наличии. Это особенно верно, когда речь идет о нашей подвеске.Опускание автомобиля может быть одной из самых радикальных модификаций послепродажного обслуживания, которые вы можете сделать как с точки зрения внешнего вида, так и с точки зрения производительности.

Из-за большого количества вариантов подвески это может стать немного пугающим при попытке выбрать следующую настройку подвески.

Почему некоторые компоненты стоят всего несколько сотен долларов по сравнению с несколькими тысячами долларов? Каковы преимущества пневмоподвески или чем пневмоподвеска отличается от надувных чашек? Что лучше всего подходит для ежедневного вождения? Мы, как правило, получаем много подобных вопросов, когда кто-то заинтересован в выборе новой настройки подвески.

В этом блоге мы рассмотрим некоторые из наиболее популярных вариантов послепродажной подвески и поможем вам определить, какой тип настройки подходит вам и вашему автомобилю.

1. Пружины опускания

Пружины опускания действительно такие, как звучат. Они заменяют вашу стандартную цилиндрическую пружину как в передней, так и в задней части автомобиля и поддерживают использование штатных стоек.Как самый недорогой вариант, когда дело доходит до опускания вашего автомобиля, это очень популярный выбор среди тех, кто просто хочет получить заниженный вид, не нарушая при этом денег. Однако всегда есть возможность заменить или обновить стандартные амортизаторы при установке понижающих пружин. Обычно с заниженными пружинами вы можете ожидать падения дорожного просвета на 1-2 дюйма.

Плюсы: Недорого. Подходит для повседневной езды.

Минусы: Нет регулировки.

Популярные бренды: Eibach, H&R, Tein

2. Койловеры

Подвеска

Coilover станет следующим шагом вперед по сравнению с пониженными пружинами, о которых мы только что говорили. Как правило, койловеры представляют собой полную замену стандартного амортизатора и винтовой пружины в сборе и дают возможность регулировать высоту дорожного просвета и демпфирование. Койловер состоит из демпфера, винтовой пружины и регулируемого нижнего крепления с фиксатором.Практически вся подвеска койловера имеет возможность регулировать «жесткость» койловера с помощью регулируемого поршня демпфера, который контролирует поток жидкости внутри амортизатора.

У подвески

Coilover есть что предложить практически всем, кто хочет модернизировать свою подвеску. Койловеры можно найти повсюду, от повседневной езды до обычных автомобилей и гоночных автомобилей. Просто из-за того, что койловеры предлагают множество возможностей регулировки и настройки.Такие вещи, как заданная жесткость пружины, регулировка демпфирования и регулировка развала, — это лишь некоторые из вещей, которые могут предложить койловеры.

Существует несколько типов койловеров, каждый из которых различается степенью регулируемости, которую они предлагают. Однако наиболее распространенным типом койловера является одинарный регулируемый. Это означает, что при повороте ручки регулировки демпфирования вы одновременно меняете жесткость отбоя и сжатия. Вы можете узнать больше о различных типах койловеров ЗДЕСЬ

.

Койловеры

обычно начинаются примерно с 600 долларов и могут доходить до тысяч долларов в зависимости от того, чего вы пытаетесь добиться от своей подвески.

Плюсы: Регулируемость. Представление. Настройка.

Минусы: По сравнению с заниженными рессорами может быть скачок в цене. Однако плюсы определенно перевешивают минусы.

Популярные бренды: BC Racing, Fortune Auto, Silvers, Tein, KW

3. Пневматическая подвеска (мешки)

Вопреки широко распространенному мнению, пневматическая подвеска не является новой технологией для автомобильного мира и на самом деле появилась еще в 1950-х годах.Однако успехи, достигнутые в последние годы компаниями с пневматической подвеской, штурмом взяли рынок запасных частей для подвески. Такие компании, как Airlift и Accuair, стали одними из ведущих компаний на рынке пневматической подвески и управления. Как и подвеска с койловером, пневмоподвеска является полной заменой стандартной стойки подвески и винтовой пружины. Вместо этого на этот раз вместо винтовой пружины используется подушка безопасности. Вся система подвески управляется системой управления, состоящей из: компрессор, воздушный бак, клапаны, ЭБУ и контроллер.

Система управления — это то, что подает воздух в каждую отдельную пневмостойку и управляется вами, пользователем, с помощью контроллера. Прелесть пневмоподвески заключается в возможности регулировать высоту автомобиля простым нажатием кнопки. Это позволяет вам максимально опускаться до земли во время парковки или вождения, но при этом иметь возможность преодолевать эти неприятные лежачие полицейские или крутые подъезды. Большинство систем управления имеют возможность загружать пользовательские предустановки, поэтому вы можете установить несколько предпочтительных высот по своему вкусу.

В зависимости от типа бренда или системы управления, которую вы решите использовать, это будет система, основанная на давлении или высоте. В системах, основанных на давлении, управление считывает величину давления воздуха в каждой пневматической стойке, чтобы определить высоту вашего автомобиля. В системе, основанной на высоте, управление зависит от датчиков высоты, установленных в каждом углу транспортного средства, чтобы точно измерить высоту автомобиля. У каждой системы есть свои плюсы и минусы.Вы можете узнать больше о различных системах управления воздухом ЗДЕСЬ

.

Пневматическая подвеска

стала идеальным вариантом подвески для тех, кто хочет получить идеальную стойку или подгонку крыльев к губе, но при этом иметь функциональный автомобиль, который может без проблем ездить практически в любом месте. Однако за это приходится платить. Качественный комплект пневматической подвески будет стоить около 3000 долларов. Установка пневмоподвески — это определенно то, что вы захотите сделать правильно с первого раза.Не торопитесь, чтобы убедиться, что все было сделано правильно, и не бойтесь просить о помощи! В целом, пневмоподвеска — идеальный вариант для тех, кто хочет выглядеть убийственно низко при проветривании, а также иметь возможность ежедневно водить машину, не беспокоясь о царапинах или застревании где-нибудь, и, на наш взгляд, определенно стоит своих денег.

Плюсы: Регулируемый клиренс на лету. Возможность абсолютно захлопнуть вашу машину.

Минусы: Стоимость.Сложность установки.

Популярные бренды: Airlift Performance, Accuair, Universal Air, подвеска D2.

Надеюсь, это помогло вам найти подвеску, подходящую для вас и вашего автомобиля. Все вышеперечисленные подвески и бренды доступны на сайте www.fitmentindustries.com. Напишите нам по адресу [email protected]

Понимание четырех типов рессорных систем

Во время движения шины вашего автомобиля контактируют с различными типами местности, включая асфальт, выбоины, лежачие полицейские, гравий и даже голую землю.В зависимости от качества местности автомобиль может наслаждаться плавной ездой или ухабистой. К счастью, ваш автомобиль оснащен системой, которая не только поглощает резкие удары неровной дороги, но также помогает вашим шинам касаться поверхности, что позволяет лучше контролировать автомобиль. Это ваша пружинящая система.

Современные пружинные системы основаны на четырех основных конструкциях. Познакомьтесь с этими четырьмя классами пружин: листовые рессоры , винтовые пружины, торсионы, пневморессоры и .

Листовые пружины

© commons.wikimedia.org

Листовые пружины состоят из каскадного набора лопастей, скрепленных U-образным болтом. Различная длина лезвий обеспечивает устойчивую опору для всего автомобиля в следующий раз, оставаясь при этом гибкими. Впервые использованные в конных экипажах, листовые рессоры широко использовались в задней подвеске автомобилей до конца 80-х годов, но с тех пор от них отказались в пользу более новых систем.

Плюсы : Листовые рессоры могут выдерживать самые тяжелые нагрузки, поэтому они все еще довольно распространены в тяжелых грузовиках и коммерческих автомобилях.

Минусы : они очень шумные, более громоздкие и обеспечивают более жесткую езду, чем современные системы.

Винтовые пружины

© commons.wikimedia.org

Если вы знаете, что такое Slinky, то вы знаете, как выглядит винтовая пружина. Это спиральная пружина, которая в основном представляет собой усиленный торсион, намотанный вокруг оси.

Плюсы : Эти пружины могут выдерживать большие нагрузки так же, как листовые рессоры, без сопутствующих проблем с шумом.

Минусы : они могут быть чрезвычайно упругими, особенно при использовании слабых амортизаторов, и поэтому они редко используются в небольших транспортных средствах. Их неспособность воспринимать реакцию крутящего момента и боковую тягу — вот почему они часто сочетаются с амортизаторами для повышения их надежности и эффективности.

Торсионный стержень

© commons.wikimedia.org

Пружина этого типа основана на крутящих свойствах прямого стального стержня, имитирующего характеристики винтовых пружин.Прикрепленный к рычагу управления транспортного средства, стержень скручивается по своей длине, когда рычаг перемещается вверх и вниз в ответ на дорожное покрытие.

История продолжается

Плюсы : Поскольку торсионы представляют собой просто металлические стержни, их самым большим преимуществом является то, что они экономят место и позволяют легко регулировать дорожный просвет. Они также очень доступны по цене, при этом их легко обслуживать и заменять.

Минусы : Простота торсионного стержня — это одновременно его самое большое преимущество и очевидный недостаток.Если системе подвески не хватает сложности, она не сможет хорошо справляться с неровностями.

Пневматические пружины

© commons.wikimedia.org

Пружины этого типа зависят от качества сжатия воздуха для поглощения ударов. Пневматические рессоры состоят из цилиндрической воздушной камеры, стратегически расположенной между ходовой частью и колесом.

Плюсы : Пневматические рессоры отлично подходят для достижения исключительно плавной работы, помогая автомобилю скользить по неровностям. С этими пружинами автомобиль буквально парит в воздухе.

Минусы : Пневморессоры очень дорогие. Они также имеют тенденцию выходить из строя чаще, чем другие детали подвески, но если вы уделяете больше внимания техническому обслуживанию, проблем можно избежать.

Сообщение Car Suspension 101: Understanding the Four Types of Spring Systems впервые появилось на Кармуди, Филиппины.

Подвеска 101: плюсы и минусы обычных типов подвески

Детали подвески

Пружины:
Поддерживают вес автомобиля и позволяют перемещаться вверх и вниз для поглощения неровностей дороги.Они бывают спиральными, листовыми, торсионными и пневматическими рессорами.

Амортизаторы:
Регулируют колебания пружины, сохраняя контроль над неровностями и поворотами. К амортизаторам относятся амортизаторы, стойки и койловеры.

Тяги:
Соедините шасси и подвеску. К ним относятся рычаги управления, рычаги сжатия / растяжения, радиусные рычаги, боковые тяги, продольные рычаги и гусеницы.

Точки поворота:
Учитывать различные движения в системе подвески.Точки поворота включают втулки, шаровые опоры и опоры стойки.

Поворотные кулаки и шпиндели:
Обеспечивают точку соединения для рулевых тяг и подвесных тяг. Они также служат в качестве монтажных элементов для тормозов и ступичных подшипников.

Подшипники ступицы:
Обеспечивают вращение колеса и шины в сборе с низким коэффициентом трения и служат точкой крепления колеса.

Колеса и шины:
Подсоедините автомобиль к земле и обеспечьте тягу для ускорения, торможения и поворота.

Плюсы и минусы обычных типов подвески

ЗАВИСИМЫЕ ПОДВЕСКИ
Колеса соединены общей рейкой / балкой и работают в тандеме. Эта система, используемая в тяжелых / тяжелых нагрузках, бывает двух типов: ведомая (фиксированная ось) и неприводная (ось балки).

Плюсы	Минусы
Работа с большими грузами	Плохое обращение
Простота обслуживания	тяжелый
Отличные внедорожные качества	Ограниченная регулировка
Зазор и шарнирное сочленение	Неустойчивый на высоких скоростях

НЕЗАВИСИМЫЕ ПОДВЕСКИ
Они позволяют колесам двигаться вверх и вниз независимо друг от друга, обеспечивая больший комфорт и лучшую управляемость, чем зависимые подвески.Есть много типов независимых подвесок, в том числе:

Стойка Макферсона
Эта простая система используется на легких транспортных средствах с унифицированным кузовом. Стойка и пружина устанавливаются вместе, и система поворачивается с помощью верхней опоры стойки и нижнего шарового шарнира.

Плюсы	Минусы
Экономичный	Ограниченная регулировка
Низкие эксплуатационные расходы	Предельная производительность
Достойное обращение

Короткий / длинный рычаг (двойной рычаг)
Это предпочтительная система для работы, внедорожных и средних нагрузок.Он оснащен верхним и нижним рычагами разной длины и поставляется в вариантах TYPE-I и TYPE-II. В ТИПЕ-I нижний рычаг подвески принимает на себя вес автомобиля, а в ТИПЕ-II — верхний рычаг управления.

Плюсы	Минусы
Кинематика	Элементы многократного износа
Лучшее обращение	Космос
Хорошая регулируемость

Multi-link
Сложная система, используемая на мощных автомобилях класса люкс, она имеет несколько точек поворота, которые обеспечивают хорошее сочетание комфорта и управляемости.

Плюсы	Минусы
Комфорт и управляемость	Комплексная система
Точная регулировка	Дорогой ремонт

Двойная двутавровая балка (поворотные оси)
Иногда эти подвески приводятся в движение, но в большинстве случаев они не приводятся.

Плюсы	Минусы
Перенести большой вес	Не очень часто
	Сложно работать на

Важно соблюдать надлежащие диагностические процедуры для каждого типа подвески.Чтобы получить полезные советы профессионалов по диагностике и установке подвески, посетите наш вебинар.

видов автомобильной подвески. В этом руководстве выделяются части… | автор Popular Right Now

Автомобильная промышленность за эти годы претерпела огромные изменения. Однако когда дело доходит до днища вашего автомобиля, довольно легко не обращать внимания. Но, как и в большинстве случаев, отстранение от службы намного важнее, чем предполагалось. Это не только делает вашу поездку более комфортной, но также обеспечивает тормозную систему и управляемость вашего автомобиля.Существуют разные типы подвески автомобиля, часто определяемые моделью автомобиля или вкусом потребителя.

В этом руководстве описаны части системы подвески и различные типы систем подвески. Хотя эти системы различаются по конструкции, по сути, они выполняют одну и ту же функцию.

Зависимая система подвески имеет твердый мост, проходящий по ширине рамы автомобиля. Он соединяет колеса как с правой, так и с левой стороны автомобиля, поэтому водитель может управлять ими как командой.Таким образом, обе стороны автомобиля зависимы, а это означает, что если одна сторона изгибается в заданном направлении, другая сторона будет следовать за ней. Этот тип подвески идеально подходит для пересеченной местности, так как может справиться с тяжелыми условиями.

Независимые системы подвески не имеют единой соединительной оси. Каждое колесо независимой подвески по-разному реагирует на разные дорожные условия, а это означает, что неровность с одной стороны не вызовет реакции с другой. Независимая система подвески предпочтительнее из-за качества вождения и комфорта, которое она обеспечивает.

Независимые системы подвески бывают самых разных видов. Система задней независимой подвески допускает использование внешних приводных валов и использует стойку Макферсона. Независимая подвеска задних колес имеет внешние приводные валы, которые передают привод на каждое колесо, и включает приводной вал, прикрепленный к раме автомобиля. Современные автомобили имеют различные системы подвески, которые улучшают управляемость. Например, адаптивная пневматическая подвеска имеет адаптивную систему демпфирования и систему подвески с электронным управлением для всех колес автомобиля.

Различные системы подвески работают по-разному. Например, двойной поперечный рычаг представляет собой две металлические детали, расположенные друг над другом. Они обеспечивают устойчивость автомобиля и находятся в передней части автомобиля. У них также есть пружина и амортизатор, который поглощает вертикальные колебания. Двойной поперечный рычаг уменьшает крен, что улучшает рулевое управление. Система подвески стойки McPherson соединена как с передней, так и с задней частью автомобилей и будет прикреплена к ступице колеса с помощью трубчатой ​​стойки.

Bottom Line

Система подвески отвечает за соединение кузова автомобиля с ходовой частью (тормозами, колесами, шинами) и состоит из амортизаторов, различных пружин и соответствующего оборудования. Основная функция системы подвески — поддерживать вес автомобиля, обеспечивать опору для колес и амортизировать удары. Понимание различных типов подвески автомобиля, будь то пневматическая подвеска, понижающая или подъемная подвеска или что-то другое, поможет вам лучше понять внутреннюю работу вашего автомобиля.

Простое руководство по типам подвески

Даже если вы почти ничего не знаете об автомобилях, практически каждый автомобилист слышал о подвеске и знает, что это критически важный компонент.

Если углубиться в тему, то подвеска состоит из рессор, поперечных рычагов, амортизаторов и звеньев, которые прикрепляют автомобиль к его колесам. Основная задача подвески — придать автомобилю определенные ходовые качества и управляемость.

Существует несколько способов настроить подвеску автомобиля, и если вы когда-нибудь слышали, как производитель или обозреватель рассказывал об определенной машине, вы можете заметить, что тип подвески упоминается довольно часто.Но как можно разобраться во всех существующих условиях отстранения?

В этом руководстве мы перечисляем и кратко резюмируем различные типы подвески, которые используются в современных автомобилях, и то, что вам нужно знать о том, что их отличает.

IFS (независимая передняя подвеска)

Что такое IFS?

Независимая передняя подвеска позволяет колесам на передней оси автомобиля двигаться вверх и вниз независимо от колес на задней оси.

Преимущества независимой передней подвески

По сравнению с более жесткими подвесками IFS может обеспечить лучшую устойчивость, управляемость, управляемость и комфорт при движении. Однако для достижения этих преимуществ IFS требуется сложная конструкция.

IRS (независимая задняя подвеска)

Что такое IRS?

Работает так же, как IFS, за исключением того, что, как следует из названия, применяется к колесам задней оси автомобиля. В настоящее время независимая подвеска чаще используется спереди, чем сзади.

Преимущества независимой задней подвески

Преимущества IRS аналогичны преимуществам IFS — он может обеспечить большую устойчивость и управляемость, особенно по сравнению с более жесткими вариантами подвески. Независимая подвеска сзади также имеет тенденцию быть более прочной, чем когда она устанавливается на колеса на передней оси.

Стойка Макферсон

Что такое стойка Макферсон?

Стойка Макферсона — это разновидность подвески, в которой винтовая пружина расположена над амортизирующей стойкой.

Преимущества стойки МакФерсон

Основные преимущества стоек МакФерсон заключаются в их простой и легкой конструкции. Для них требуется меньше компонентов, чем для других типов подвесок, и они также занимают меньше места. Это делает стойки MacPherson особенно желательными для использования на небольших автомобилях.

Пневматическая подвеска

Что такое пневмоподвеска?

Как следует из названия, пневматическая подвеска отличается использованием пневморессор, которые обычно управляются воздушными компрессорами и электроникой самовыравнивания.

Некоторое время назад пневмоподвеска можно было найти только на грузовиках, но она стала гораздо более распространенной и нашла свое применение в различных спортивных автомобилях и роскошных моделях.

Преимущества пневматической подвески

Пневматическая подвеска

обеспечивает отличное качество езды, так как их конструкция позволяет автомобилям эффективно поглощать неровности.

Его также можно регулировать, что позволяет водителям «на лету» адаптировать поездку к текущей дороге. Пневматическая подвеска также может повысить буксируемость автомобиля, что особенно важно, если она установлена ​​на внедорожнике или грузовике.

Листовая рессора

Что такое рессорная подвеска?

Подвеска на листовой рессоре имеет относительно простую конструкцию и состоит из множества изогнутых металлических полос, скрепленных вместе.

Это одна из старейших и наиболее распространенных форм подвески, которая используется во многих транспортных средствах, представленных на современном рынке новых автомобилей.

Преимущества листовой рессоры

Благодаря большому количеству слоев металла, рессорная подвеска очень устойчива к ударам и перевозке больших грузов на борту.

Благодаря простой конструкции рессорная подвеска дешевле в производстве и замене, чем другие типы подвески.

Многорычажная подвеска

Что такое многорычажная подвеска?

Многорычажная подвеска — один из наиболее сложных и дорогих типов подвески, применяемых в автомобилях.

Состоит из трех или более боковых плеч плюс одного или нескольких продольных рычагов. По сути, это более сложная форма независимой подвески.

Преимущества многорычажной подвески

Это универсальный выбор подвески, который может обеспечить отличный компромисс между управляемостью, комфортом и компактностью.

Поскольку многорычажная подвеска позволяет автомобилю изгибаться больше, чем другие типы подвески, она также полезна для езды по бездорожью.

Подвеска

MagneRide

Что такое подвеска MagneRide?

Подвеска

MagneRide — это современная адаптивная подвеска, в которой используются амортизаторы с магнитным управлением.Они отправляют информацию на бортовой компьютер, который затем почти мгновенно адаптирует поездку к текущему дорожному покрытию.

Он не так распространен или широко известен, несмотря на то, что существует уже более десяти лет, но MagneRide можно найти на некоторых автомобилях с высокими характеристиками, которые продаются сейчас.

Преимущества подвески MagneRide

MagneRide — это очень сложная подвеска, которая обеспечивает комфорт при движении по различным дорожным покрытиям, но при этом относительно проста в конструкции и надежна.

Цены на новые автомобили на carkeys.co.uk

Типы пружин для вашего автомобиля

Когда вы ведете машину, колеса и шины остаются в целости и сохранности на различных типах местности, включая лежачие полицейские, неровности, выбоины и дорожные препятствия. Движение вверх и вниз от этого может сильно мешать вашему опыту вождения, но, к счастью, современные автомобили оснащены пружинами , которые поглощают большую часть этого движения и делают вашу поездку максимально плавной.

Эти пружины жизненно важны для подвески вашего автомобиля. Таким образом, если вы выполняете какие-либо работы с подвеской, стоит знать, как работают эти пружины. Стоит отметить, что в подвесках используются пружины разных типов. Найдите минутку, чтобы ознакомиться с этими четырьмя классами пружин — цилиндрическими пружинами, листовыми рессорами, спиральными пружинами и понижающими пружинами.

Винтовые пружины

Винтовые пружины легче всего визуализировать.Они выглядят в основном как типичные спиральные / сферические пружины, которые вы видели в других местах. Винтовые пружины чаще всего встречаются в старых автомобилях и тяжелых грузовиках, особенно на передней подвеске между верхним и нижним рычагами. Эти пружины могут выдерживать очень тяжелые нагрузки, но они не обязательно обеспечивают плавность хода, поэтому их не так часто можно встретить в более новых и небольших транспортных средствах.

Листовые пружины

Вот еще один тип пружины, который чаще всего встречается в грузовиках и старых автомобилях.Эти пружины на самом деле выглядят как длинные металлические полоски, изогнутые для обеспечения некоторого отскока. В зависимости от грузоподъемности транспортного средства эти пружины могут быть многослойными. Они находятся в основном ближе к задней части транспортного средства и, опять же, предлагают поездку с изрядным отскоком, поэтому они не так распространены в более новых или небольших транспортных средствах.

Пружина спиральная

Навинченная пружина, расположенная над кареткой стойки, вероятно, лучший способ добиться отличных характеристик, но также и хорошего качества езды.Это передовая технология пружин, и вы найдете ее в передней части почти каждой новой машины; для автомобилей с высокими характеристиками вы найдете спиральную пружину спереди и сзади. Вы даже можете приобрести специальный гаечный ключ с вашим автомобилем, что упростит регулировку пружины.

Пружины пониженные

Наконец, мы подошли к некоторым вариантам пружин послепродажного обслуживания. Пружина опускания снижает центр тяжести автомобиля и изменяет жесткость пружины.Эти изменения могут улучшить характеристики автомобиля, но также могут поставить под угрозу качество езды и сделать вождение по-настоящему сложным и увлекательным. Вы обязательно захотите поговорить со специалистом по подвеске, прежде чем вносить изменения в свой автомобиль на вторичном рынке.

Конечно, как и любая часть вашего автомобиля, ваши пружины могут иногда нуждаться в обслуживании. Если вы заметили какие-либо проблемы с качеством езды, обязательно отправьте свой автомобиль на осмотр у специалиста по уходу за подвеской.

Подвеска на двойных поперечных рычагах и ваш автомобиль

Какие типы автомобилей используют подвеску на двойных поперечных рычагах?

Системы подвески на двойных поперечных рычагах широко используются в автомобилях с высокими эксплуатационными характеристиками и спортивных седанах. Популярные автомобили с системой подвески на двойных поперечных рычагах: Alfa Romeo Giulia 952, Lancia Delta S4, Mercedes-Benz (большинство моделей), Toyota Tundra, MG Rover TF, Honda Accord и Aston Martin DB7.

Он также популярен на гоночных автомобилях с открытыми колесами, таких как Формула 1 или Индианаполис, где рычаги управления хорошо видны, поскольку они простираются от корпуса до колеса в сборе.

Используйте MOOG Part Finder, чтобы найти нужную деталь подвески для вашего типа автомобиля!

Найди мою часть

Каковы преимущества подвески на двойных поперечных рычагах?

Подвеска

на двойных поперечных рычагах предлагает водителям более плавное вождение, особенно на ухабистой дороге, поскольку она не влияет на углы установки колес, в отличие от систем с одним поперечным рычагом, таких как подвеска со стойками Макферсон. И, как мы уже видели, подвеска на двойных поперечных рычагах дает техническим специалистам возможность гибко настраивать такие параметры, как развал, поворот и схождение, в соответствии с требованиями трека или дороги.

Кроме того, поскольку амортизатор не выступает из верхней части ступицы колеса, этот тип подвески требует меньше вертикального пространства. Это означает, что вам не нужно увеличивать дорожный просвет, что отрицательно сказывается на управляемости за счет увеличения центра тяжести.

А какие недостатки у двухрычажной подвески?

Нельзя отрицать, что подвеска на двойных поперечных рычагах сложнее — и, следовательно, дороже — в разработке, производстве и обслуживании, чем другие типы подвески, включая подвеску со стойками Макферсон.Если одна из многих частей выходит из строя, вся система нуждается в обслуживании и ремонте, что обычно занимает больше времени, чем другие системы подвески.

Кроме того, большое количество деталей означает, что система подвески на двойных поперечных рычагах тяжелее и занимает больше места (по горизонтали), чем другие системы подвески.

Наконец, систему сложно адаптировать к переднеприводным автомобилям, поэтому она подходит не для всех марок и моделей автомобилей.

Итак, подходит ли подвеска на двойных поперечных рычагах для моей машины?

Возвращаясь к нашему короткому ответу, это зависит от марки и модели вашего автомобиля.
