Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

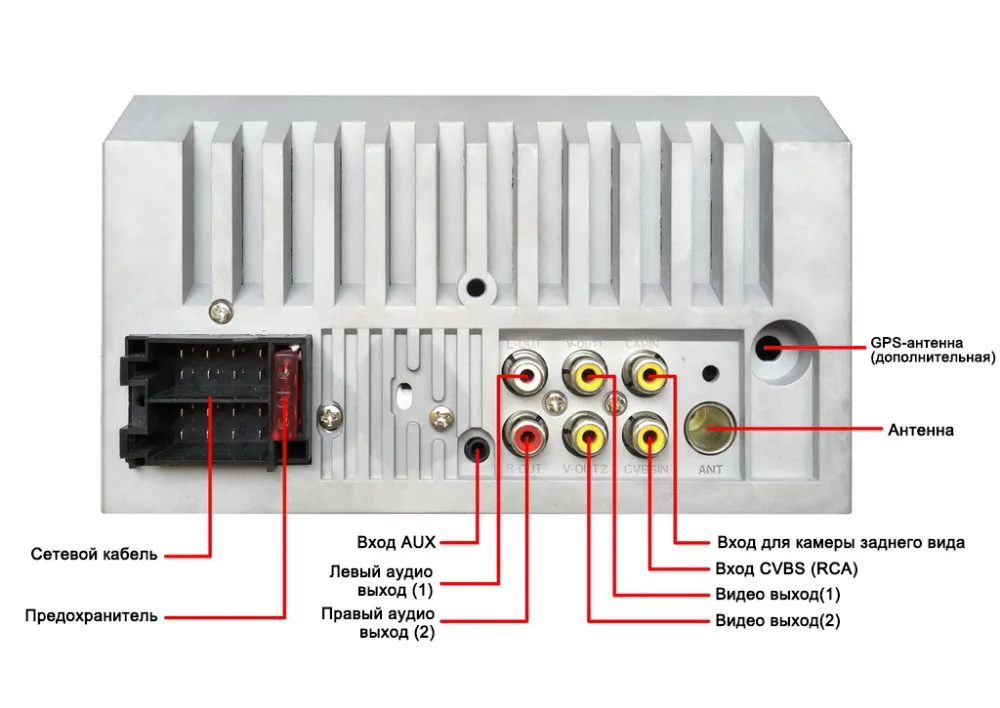

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Источник

Подключение магнитолы к автомобилю своими руками

Музыка в салоне автомобиля скрашивает путешествия и ежедневный путь из дома на работу. Некоторые водители любят ездить в тишине, но другим крайне необходимо музыкальное сопровождение. Для того, чтобы в машине всегда играла музыка, необходимо подключить магнитолу. С этим вопросом можно обратиться в ближайший сервис, а можно углубиться в данный вопрос и произвести подключение магнитолы самостоятельно.

Выбор автомагнитолы

Чтобы правильно выбрать автомагнитолу для машины, необходимо предварительно для себя определить, какие ожидания возложены на данное устройство.

Если в автомобиль нужна магнитола с навигатором, доступом к Интернету и мультимедиа, то можно выбрать устройства брендов Phantom, Alpine или Mydean. Такие бренды выпускают магнитолы, идеально встраивающиеся в штатное место. Правда выбор моделей ограничен и имеет высокую стоимость.

Если главным условием при выборе является качество звучания, то тут отличным вариантом станут марки Kenwood, Pioneer и Sony. Они не особо наворочены, но отличаются качественным звуком.

Также, существуют магнитофоны с DVD, МР3, с отсеком для USB или карты памяти, с экранами или без.

Пример установки автомагнитолы в автомобиль

Перед тем, как выбрать магнитолу, необходимо внимательно замерить штатное место, чтобы понять, какой тип колодки вмонтирован при аудио подготовке. Для этого, необходимо вытащить старую магнитолу, а если ее прежде не было, то вытащить декоративную заглушку.

Чтобы освободить отсек от магнитолы или заглушки, нужно применить специальный ключ, находящийся в автомобильном комплекте. Общепринятых стандартных ключей не существует, поэтому каждый разработчик вкладывает свой вид ключа в такой набор. Чтобы вынуть магнитолу, необходимо вставить ключ в отверстия на панели.

А для извлечения заглушки, предстоит поддевание по центру при помощи плоской отвертки. Чтобы избежать образования царапин и вмятин, под отвертку подкладывается какой-нибудь мягкий материал.

Заглушку закрепляют на 4 защелки, по паре с обеих горизонтальных сторон.

На примере автомобиля Hyundai видно, что установлена редкая колодка разъема, к которой сложно подобрать автомагнитолу.

Противоположная сторона колодки еще раз доказывает то, что подобрать недорогой вариант будет почти невозможно.

А вот антенный штекер относится к стандартным, поэтому к нему подойдут магнитолы различных брендов.

С учетом замеров, была подобрана магнитола китайского производства. Она оказалась на 3 мм меньше, чем отсек, но используя полоски резины, ее можно без труда остановить в штатное место.

С автомагнитолой в комплекте лежала проводка, разъем и табличные данные, где разными цветами были обозначены значения каждого проводка. Желтый провод имел предохранитель на 10А, который была вмонтирован в изолированный корпус. Чтобы подключение произвелось без затруднений, необходимо было приобрести специальный переходник, стоимость которого составляла почти половину суммы за магнитолу. Поэтому проще было припаять готовую колодку к проводам. Если нет возможности припаять, то можно просто скрутить проводки между собой. Во избежание ошибок при объединении проводки, можно воспользоваться табличкой.

После штатную колодку необходимо прикрепить к спаянным проводам, используя изоленту. Затем подключить автомагнитолу и протестировать ее.

В связи с тем, что размер магнитолы был меньше необходимого, на каждую сторону нужно будет приклеить полоски из резины не толще 1 мм. Это обеспечит оперативную обстановку и плотную посадку.

Если при тестировании заиграла музыка, значит, ошибок при монтаже автомагнитолы не произошло. Осталось установить ее в штатное место и с удовольствием использовать.

Схемы подключения магнитолы

Подключить автомагнитолу можно, используя несколько вариантов:

• с использованием ISO-разъема;
• объединяя провода с фишкой или без;
• путем объединения проводов питания с винтовыми зажимами АКБ;
• через выключатель зажигания или отдельную кнопку;
• через сигналку.

Подключение магнитолы выполняется владельцем машины самостоятельно или в условиях специализированного центра. От корректности выполнения процедуры зависит работа не только мультимедийного центра, но и электрической системы автомашины.

Схема подключения магнитолы, зачастую, располагается на верхней части корпуса оборудования. Такие схемы автомагнитол отображают маркировку проводки в соответствии с нормами:

• алый – управление подачей питания;
• белый в голубую полосочку – подача питания на усилитель антенны;
• черный – электротехника;
• ярко-желтый – подача питания на электротехнику и усилитель.

Чтобы надежно зафиксировать проводку, можно применить обычные кабельные стяжки.

Подключение с фишкой и без фишки

Такая установка автомагнитол возможна при наличии ISO-разъема, встроенного в нее. Если у магнитолы имеется фирменный электрический соединитель, то к нему придется купить дополнительно переходник, способный комплектоваться дополнительной фишкой или нет.

Если у фирменного электрического соединителя или магнитофона не имеется фишка, то кабель присоединяют при помощи спайки или скручивания проводки. Спайка является наиболее надежным способом в данном случае. Подключать следует, ориентируясь на приложенную таблицу. Если у магнитолы имеется встроенный парковочный экран, то он подключается к кнопке стояночного тормоза.

Подключение через АКБ

Если магнитофон имеет высокую выходную мощность, то его можно подключить прямо к АКБ. Такие магнитолы, обычно оснащены сабвуферами и все это в совокупности снижает пропускную способность контактов зажигания, и надежная работа устройства становится невозможной. Также таким способом можно воспользоваться, если при глушении двигателя отключаются все устройства. Подключение автомагнитолы производится с использованием кабеля, толщина которого должна быть не менее 3 мм2.

Сначала проводку прокладывают под капотом, избегая нагретых и подвижных деталей. А после кабели заводят через специальное отверстие под приборную панель, а после установки магнитофона все тщательно герметизируется, во избежание попадания влаги.

Чтобы подсоединиться к клеммам АКБ, нужно от каждой из них открутить гаечки и завести зачищенный провод автомагнитолы под болт, и, соответственно, снова закрутить гайки.

Подключение через выключатель зажигания

Положительной стороной подключения магнитофона через выключатель зажигания, является предотвращение разряжения АКБ при длительном простое. Это происходит из-за того, что отключается провод магнитофона желтого цвета, который отвечает за питание во время функционирования оборудования. А красный должен быть подключен к источнику непрерывного тока.

Провод желтого цвета, отталкиваясь от схемы, необходимо прикрутить к клемме выключателя зажигания, которая расположена под напряжением, если зажигание включено. Определить это можно, благодаря контрольной лампе. Такой способ обеспечит работу автомагнитолы, если зажигание включено

Через кнопку вместо выключателя системы зажигания

Возможно подключение автомагнитолы через кнопку, которая может отключить подачу питания, если магнитофон длительное время не используется. Это поможет предотвратить быстрое разряжение АКБ.

Чтобы подключить автомагнитолу, так, необходимо соединить вывод с любым из проводов сети электропитания автомобиля. Чтобы включить магнитолу, нужно будет нажать кнопку. А если нужно оставить авто на продолжительное время, то нужно отключить питание переключателем.

Через автосигнализацию

Подключение через сигнализацию можно настроить таким образом, что магнитофон будет включаться при реакции сигнализации, если сирена сломалась. Для грамотного подключения, понадобится коммутационное устройство. Обмотка коммутационного устройства должна соединиться с выводами для включения в систему охранной сигнализации. Через контакты коммутационного устройства магнитофон имеет подключение к источнику тока.

После правильного подключения, регулятор громкости необходимо установить на максимум. При активизации сирены, автомагнитола должна автоматически заработать. Чтобы использовать магнитофон в обычных целях, понадобится еще один включатель.

Подключение динамиков и антенны

Чтобы подсоединить динамики, необходим специальный провод для подачи звукового сигнала (АК), толщина проводников которого должна быть не менее 2 мм. Акустические выходы расположены на разъеме Б ISO-разъема. Все общие провода с минусом, которые соединяются внутри магнитофона, должны быть помечены черными полосками. Такие провода нужно объединить с отрицательными выводами динамиков.

Соблюдать полярность нужно, чтобы не произошло противофазное подключение колонок. Если оно произойдет, то динамики начнут воспроизводить плоское и неестественное звучание. Существует общепринятая цветовая маркировка кабелей:

• динамик, расположенный слева и спереди – белый;
• справа и спереди – серый;
• слева и сзади – зеленый;
• справа и сзади – сиреневый.

Антенна в виде трубки или стержня подключается при использовании коаксиального кабеля, который подсоединяется к разъему антенны и к гнезду магнитофона.

Проверка подключения, проблемы и их решение

Наиболее простым способом проверки подключения автомагнитолы производится путем вставления ключа в систему зажигания и его включения. Если при включении ближнего света и после магнитолы на ней срабатывает подсветка, значит все в порядке – устройство подключено. Проверить работает магнитофон или нет, можно с помощью кнопки включения. Если магнитола не среагирует, значит, она не работает. И последним пунктом проверки является звук, который можно увеличить или убавить соответствующей кнопкой.

Магнитофон может не включаться, если он подключен неверно или из-за перегорания предохранителя. Чтобы устранить данную проблему, необходимо вынуть магнитолу, проверить проводку и сравнить со схемами. При неверном подключении, необходимо поменять провода местами и повторить все заново.

Если проблема со звуком и экран выдает ошибку, значит, произошло небольшое замыкание либо утечка. Такая проблема устраняется заменой поврежденных кабелей и после их абсолютной изоляции.

Полезное видео

Для закрепления материала и уточнения некоторых моментов, следует посмотреть подобранный видеоряд, который подробнее раскроет тему.

Источник

Как выбрать магнитолу для автомобиля

Автор:  Лев Барсуков Обновлено:  11 ноября, 2022

Многие автолюбители не приходят в восторг от встроенных в «железного коня» магнитол. Хочется более функциональный девайс с удобным управлением и качеством звука по-максимуму.

Производители предлагают сотни и тысячи вариантов — от китайских поделок до новомодных корейских устройств. Мы расскажем, как не потеряться в этом разнообразии и на что обращать внимание при покупке, что бы потом не было жаль бесцельно потраченных денег.

Содержание

• 1 Виды магнитол
• 2 Технические характеристики
  • 2.1 Мощность на выходе
  • 2.2 Стандартизация размеров
  • 2.3 Особенности тюнера
  • 2.4 Каналы
  • 2.5 Эквалайзеры
  • 2.6 Удобство использования
  • 2.7 Виды разъемов
    • 2.7.1 Силовой разъём с литерой «А»
    • 2.7.2 «В» — акустический разъём
• 3 Как подобрать
• 4 Выводы

Виды магнитол

Приборы делятся на две основные группы по типоразмеру:

1. Изделия типа 1 дин имеют габариты 50х178 мм, они поддерживают DVD и оборудуются выдвижным дисплеем с диагональю 3,5 дюйма (88,9 мм). функциональные возможности во многом совпадают с мультимедийными центрами.
2. 2Din — размер отличается от предыдущего по высоте, которая в два раза выше (100 мм), а ширина практически идентичная 177,8 мм. Как правило, они оснащены большим дисплеем с диагональю до 7 дюймов (178 мм), поэтому их используют не только для прослушивания музыки, но и для просмотра видеосюжетов и GPS-навигатора.

Кроме этого, эти девайсы подразделяются на:

1. Непосредственно магнитолы.
2. Штатные устройства, которые устанавливаются во время сборки машины на заводе. Они имеют довольно скудный функционал и во многом уступают современным изделиям, которые можно приобрести в интернете, например, на Алиэкспресс.
3. Системы мультимедийного типа — это современные устройства, например, компания Phantom кроме стандартной начинки, устанавливает возможность подключения к магнитоле камеры заднего обзора. Эти устройства имеют на борту TV-тюнер, навигатор GPS, а также имеют операционную систему Андроид, что позволяет выходить в интернет.

Все современные изделия для авто кроме FM-радио, могут воспроизводить музыкальные и видеофайлы с любого носителя через вход USB или систему Bluetooth последней серии.

Технические характеристики

Каждое изделие обладает уникальным сочетанием технических характеристик, но чтобы правильно подобрать магнитолу для своего железного коня, необходимо знать общие для всех девайсов параметры.

Мощность на выходе

Многие производители указывают завышенные данные, а некоторые вообще нереальные цифры, чтобы привлечь массового покупателя. Если на коробке написано огромными буквами, что автомобильная магнитола имеет встроенный усилитель с мощностью 4х50 Вт, то это означает — максимум мощности, на которую он способен. Номинальная же мощь будет всего не более 15 Вт.

Чтобы увеличить этот параметр, надо приобрести дополнительный усилитель, способный повысить звучание до максимального значения, при этом устройство будет воспроизводить звуковой ряд без искажений.

Стандартизация размеров

Для удобства монтажа в автомобиле автомагнитол применяется один из стандартов: 1 или 2 DIN, которые отличаются только по высоте. Второй типоразмер имеет большой дисплей и богатый набор функциональных возможностей, за счет величины своего корпуса.

Особенности тюнера

По мнению специалистов, чувствительность должна быть не более 1 мкв, что особенно важно вдали от города, где прием сигнал затруднен. Если вы часто пользуетесь диапазоном ультракоротких волн, то надо уточнить у продавца поддерживает ли устройство эту частоту.

Каналы

Они выпускаются разных видов, например, двух и четырехканальные. Первый вариант предполагает установку только двух динамиков, а второй — дает возможность поставить 4 динамика. А магнитола на пять каналов позволит кроме динамиков, установить сабвуфер, тогда вся система получается с хорошим звуком и приятными басами.

Надо покупать сразу устройство с большим количеством каналов, чтобы впоследствии накопить финансы и расширить возможности аудиосистемы, прикупив и колонки.

Эквалайзеры

Эти устройства позволяют настраивать тембр звука, регулировать баланс фронтальных и тыловых колонок. Чем больше полос у изделия, тем точнее осуществляется любая настройка. При покупке знатоки советуют выбирать эквалайзер не ниже 5 полос.

Автомобильные магнитолы, стоящие выше среднего уровня, могут осуществлять регулировку фильтров любых частот. Они позволяют автолюбителям выполнять настройку частоты колонок, расположенных в дверях авто и высокочастотных динамиков, установленный на передних стойках, по своим ощущениям.

Удобство использования

Каждый владелец может регулировать звук по своему усмотрению, настраивать подсветку аналогично цвету главной панели автомобиля или другого любимого цвета. Некоторым понравится наличие USB порта, возможность использования карты памяти SD, а также флешки, чтобы воспроизводить музыку и видеофайлы.

Существуют модели магнитол, которые имеют возможность подключаться к мобильному телефону и воспроизводить музыкальные треки, загруженные в его память. Дорогие модели играют роль handsfree — гарнитуры, весь разговор будет воспроизводиться динамиками, установленными в машине.

Виды разъемов

Чтобы понять систему подключения, рассмотрим стандартное обозначение индивидуальных функций контактов (распиновку) европейского разъема на штекере типа ISO — 10478.

Силовой разъём с литерой «А»

Он располагается вверху, его главное предназначение — соединение источников и потребителей электротока в сети любого автомобиля. В схемах бюджетных устройств разъемы №1—3 и №6 задействуют весьма редко. Их используют только для подключения дополнительных опций в моделях высшего эшелона, чтобы повысить комфортность средства передвижения, при этом используются разные цветовые композиции проводов.

Например:

1. ANT — этот выход используется в том случае, когда автомобиль оборудован автоматической выдвигающейся антенной.
2. REMOTE (удаленный)— он позволяет подключить к магнитоле усилители и увеличить количество динамиков, что актуально для автомобилей с большими салонами. У авто с небольшим размером салона обилие динамиков создаст нагрузку на слуховые органы пассажиров, что чревато болезненными ощущениями, да и негативные последствия вас не порадуют.
3. ILLUMINATION (освещенность)— эта автоматическая опция зависит напрямую от скорости движения вашего автомобиля, управляется она световой сигнализацией изделия, при высокой скорости яркость дисплея снижается, чтобы не отвлекать водителя от управления. Когда скорость снижается, то подсветка увеличивается, а во время остановки полностью возвращается к первоначальным параметрам.
4. MUTE (немой) — такая опция включается автоматически при использовании подключенного мобильного телефона. Как только идет сигнал приема или вызова, автомагнитола задействует этот выход, громкость музыки понижается в колонках до минимального, а иногда и полностью блокируется до окончания разговора.
5. А4 — этот контакт отвечает за подключение всей системы акустики в машине. Провод маркирован желтым цветом и подключается к клемме замка зажигания через отдельный предохранитель. Питание осуществляется от аккумулятора через замок зажигания.

Эта схема подключения автомобильной магнитолы гарантированно защитит аккумулятор от несанкционированного разряжения, потому что включить ее можно только при повороте ключа.

«В» — акустический разъём

С его помощью все используемые динамики подключаются к акустике машины, а распиновку проводов европейского разъема можно увидеть на схемах в интернете. Основная часть выпускаемых моделей рассчитана на одновременное подключение четырех каналов, поэтому всегда используют восемь проводов разного цвета — 2 на каждый из 4-х динамиков.

Внимание! При неправильном подключении вся система начинает работать внештатном режиме, а звуковое восприятие будет испорчено.

Как подобрать

В первую очередь надо обратить внимание на технические параметры изделия (найти можно в техпаспорте). Подробно о них мы уже говорили в предыдущих абзацах.

Бюджетные магнитолы выпускают специально для среднего класса россиян такие известные компании, как Prology, Supra, Rolsen, Mystery и Erisson. Их стоимость зависит от представленных функциональных возможностей и технической обеспеченности. Средний ценовой сегмент представлен моделями от JVC, KENWOOD, SONY, Pioneer и Alpine. Они отличаются хорошими характеристиками, а типоразмер соответствует 2 DIN.

Высший эшалон представлен автомобильными магнитолами высокого качества, с приемом через систему Bluetooth и люксовым звучанием аудио. Производят эти модели известные компании Pioneer, Alpine и Clarion.

Чтобы приобрести качественную модель нужно учитывать нюансы:

1. Магнитола с навигатором — стоит покупать только известные торговые марки, пусть они дороже, но зато качество и надежность будут гарантированы.
2. У бюджетных моделей качество не всегда будет хорошим, да и служат такие изделия, как показывает практика, намного меньше, поэтому через определенное время придется потратиться на новую магнитолу.
3. Покупая бренд, будьте осторожны — в торговой сети довольно часто встречаются искусные подделки. Такую технику надо покупать только в фирменных торговых точках, обязательно требуя при этом сертификат качества. Познакомиться с моделями можно в каталогах или на сайте производителя.
4. Изделие с большой диагональю экрана не всегда актуально, если только вы не занимаетесь извозом или не проводите на колесах большую часть жизни.
5. Практическое значение имеет расположение элементов управления, чтобы водителю было удобно переключать музыкальные файлы вслепую, не отвлекаясь от управления машиной. Мелкие клавиши, расположенные рядом — это минус для любой модели.

Выводы

Сегодня купить автомобильную магнитолу — это не проблема, а вот выбрать оптимальный вариант, который бы полностью соответствовал пожеланиям будущего пользователя, будет не так легко, потому что предложения превышают спрос. Специалисты советуют вначале выбрать в интернете или официальном каталоге модель, затем проштудировать отзывы пользователей о ней. Взвесив все за и против, можно отправляться в фирменный магазин за обновкой.

Какие разъемы используются в автомобильных динамиках? – Improvecaraudio.com

Наличие хороших автомобильных динамиков повышает качество прослушивания и удваивает удовольствие от прослушивания, но задумывались ли вы когда-нибудь, какие разъемы следует использовать для автомобильных динамиков?

Как правило, автомобильные динамики используют три типа проводных разъемов с кабелями динамика: вилочные разъемы, кольцевые разъемы, штекерные разъемы, лепестковые разъемы или штыревые разъемы, в зависимости от конструкции разъема динамика. Чаще всего в автомобильных динамиках на вторичном рынке используются быстроразъемные разъемы «папа/мама».

Будучи партнером Amazon, ImproveCarAudio будет получать небольшую комиссию за соответствующие покупки, сделанные по ссылкам в этой статье.

Совет:  При замене заводских динамиков в большинстве современных автомобилей монтаж проводки соответствует спецификации конкретного производителя, что означает, что клеммы отличаются от стандартных и не могут использоваться с динамиками неоригинального производства.

Если у вас есть такая проблема, вам необходимо приобрести специальный провода адаптера , которые подключаются с одной стороны при первоначальной заводской установке.

С другой стороны, они имеют стандартные гнездовые разъемы, соответствующие динамикам вторичного рынка.

В этой статье я объясню, как подключить автомобильные динамики проводами, используя различные типы разъемов.

Какие бывают типы разъемов для проводов динамиков?

Проводные разъемы — отличный способ подключения динамиков. Вместо того, чтобы подсоединять оголенный провод к разъему динамика, вы сначала подключаете разъем к проводу динамика, а затем подключаете его к динамику.

При подключении автомобильного радиоприемника или усилителя к динамикам необходимо искать разъемы, совместимые с разъемами для динамиков, обеспечивающие надежное соединение и минимизирующие потери сигнала.

На рынке представлено много типов разъемов для проводов громкоговорителей, и из-за их разной конструкции вы можете использовать их в немного разных приложениях:

Соединители с зажимными штифтами

Эти разъемы имеют колпачок с цветовой маркировкой и металлический стержень с резьбой. с отверстием.

Они используются для соединения с одним оголенным проводом и могут работать вместе с другими соединителями, такими как штыревые, штыревые или лепестковые соединители.

Плоские соединители

U-образные соединители.   Большинство плоских соединителей обжаты проводом, но те, у которых есть винт, удерживают провод в гнезде. Штекерные разъемы используются для динамиков с винтовыми клеммами или с зажимными штифтами.

Основное преимущество этих соединителей по сравнению с неизолированным проводом заключается в том, что они охватывают все жилы провода и обеспечивают надежное соединение, и они наиболее популярны в динамиках вторичного рынка.

Разъемы типа «банан»

Разъемы типа «банан» широко используются в автомобильной аудиосистеме, но не все динамики подходят для этого типа.

Они бывают двух разных конструкций: в одной используются винты для крепления провода, а в другой используются соединительные штифты. Они являются самыми быстрыми для подключения и отключения.

Штыревые соединители

Представляют собой уменьшенную версию соединителей типа «банан» без пружинного контакта и используются только с соединительными штифтами с отверстиями в центре резьбового стержня.

Разъемы RCA

Они были изобретены корпорацией RCA в 1940-х годах и используются в автомобильной аудиосистеме для передачи сигналов между радиоприемниками и усилителями. Их также называют фоноразъемами.

Как подключить провод динамика к динамикам?

Существует множество способов подключения проводов динамиков к разъемам для динамиков, но на самом деле это зависит от того, какие разъемы есть у ваших динамиков.

Вы можете соединить провод динамика с динамиками, просто припаяв провод к клеммам динамика или используя штыревые разъемы, штекеры типа «банан» или плоские разъемы.

При выборе разъемов для динамиков убедитесь, что они соответствуют сечению провода вашего динамика. Большинство разъемов предназначены для работы с проводами калибра 12–18 (AWG).

Ниже приведены несколько примеров проводов с клеммными соединениями:

Соединение неизолированных проводов

Неизолированный провод — это провод из меди или любого другого проводящего материала, по которому передаются электрические сигналы.

Вы можете использовать неизолированный провод для временных соединений, поскольку эти соединения подвержены сбоям.

Чтобы выполнить это соединение, просто снимите изоляцию провода с помощью плоскогубцев и вставьте оголенный конец провода в клемму динамика.

Неизолированный провод прекрасно работает с любыми разъемами. Доступны различные типы проводов, такие как одножильный провод, многожильный провод, плоский ленточный провод и т. д.

Подключение проводов динамиков к клеммам с пружинными зажимами

Некоторые динамики имеют клеммы с пружинными зажимами, что упрощает подключение проводов.

Просто зачистите провод до ½ дюйма, а затем скрутите его на конце с помощью указательного и большого пальцев. Затем нажмите пружинный зажим вниз и вставьте в него провод.

Отпустите зажим, и соединение должно быть прочным, но это зависит от силы пружины.

Соединение проводов динамиков с помощью пайки

Наиболее надежное соединение — пайка провода с клеммой динамика.

Чтобы создать паяльное соединение, вам необходимо завершить следующее:

• Паяль железа

• Поток

• Паяль

• Проводная полоса

, Стрип -Стрип -Стрип. и нагрейте паяльник до соответствующей температуры.

Apple нанесите флюс на паяльник, поместите провод динамика на клемму динамика и соедините его с помощью паяльника и припоя.

Подсоединение проводов динамиков к зажимам стержней

Подсоединение проводов динамиков к зажимам стержней выполняется просто. Эти колпачки окрашены в красный и черный цвета, обозначая положительные и отрицательные клеммы.

• Сначала отвинтите колпачки этих клемм, пока не увидите отверстие в стойке.

• Зачистите провод динамика до половины дюйма и скрутите его на конце, затем вставьте положительный провод динамика в отверстие положительной клеммы зажимного штифта.

• Теперь затяните колпачки, пока они полностью не закроют отверстие. Повторите тот же процесс с отрицательным проводом динамика.

Подключение проводов динамиков с помощью штекеров типа «банан»

При выполнении прочных соединений использование штекеров типа «банан» с проводом автомобильного динамика дает много преимуществ.

Мне нравятся штекеры типа «банан», особенно когда клеммы динамиков видны, как в сабвуферах, подключенных вверх ногами. Это важно не только для стабильного соединения, но и для его эстетичности.

Вы можете найти три типа заглушек типа «банан»:

• пластиковая крышка с установочным винтом

• металлическая крышка с установочным винтом

• стиль зажимной стойки

Вилки типа «банан» также имеют цветовую маркировку:

• красный для положительного провода динамика и

• черный для отрицательного провода динамика несколько шагов для выполнения задачи:
  • Отрежьте провод до необходимой длины. Убедитесь, что провода имеют достаточную длину, чтобы проходить в крутых поворотах через шасси автомобиля. Я оставляю дополнительный провод длиной около фута, чтобы избежать каких-либо неожиданностей.
  • Отдельные провода. Прежде чем снимать изоляцию, вы должны работать с каждым отдельным проводом, чтобы упростить работу, поэтому оттяните концы кабелей друг от друга на длину около 5 дюймов.
  • Снимите оболочку на расстоянии примерно 0,5 дюйма от конца провода. Используйте инструмент для зачистки проводов, но не давите на него слишком сильно, иначе вы порежете провод.
  • Повторите тот же процесс с другим проводом
  • Если вы не используете сплошные провода для громкоговорителей, скрутите медные жилы, чтобы можно было легко ввести провод в штекеры типа «банан». Держите один из концов провода между большим и указательным пальцами, затем поверните руку и скрутите провода друг вокруг друга.
  • После того, как вы скрутите жилы провода вместе, прикрепите к ним штекеры типа «банан».
    Каждая пара кабелей будет использовать один банановый штекер с красной полосой на положительном проводе и один черный на отрицательном проводе.
  • Когда провода на месте, завинтите заднюю часть штекера типа «банан», чтобы зафиксировать и зафиксировать провод. Это закрутит провод глубже в разъем, обеспечив лучшее соединение.
  • Повторите то же самое с другими концами проводов, обеспечив надежное соединение.
  • Последним шагом является подключение банановых штекеров к динамикам или усилителю.

  Какой разъем лучше всего подходит для провода динамика?

  Как следует из названия, коннектор предназначен для соединения двух вещей. Однако, поскольку на рынке доступно множество типов разъемов, может быть непросто решить, какой разъем выбрать для провода динамика.

  На мой взгляд, разъемы типа «банан» лучше других разъемов, потому что их легко подключить к проводу, можно использовать с зажимными штифтами и они имеют более низкое отношение сигнал/шум.

  Из всех разъемов типа «банан» мне особенно нравятся разъемы типа «банан» Xaugiry 8 шт. с позолоченной медью.

  В этот комплект входят 4 разъема типа «банан» с зажимными штифтами и четыре разъема типа «банан» винтового типа. Золотое покрытие защищает штифт от ржавчины и обеспечивает хороший контакт.

  Другими популярными соединителями являются соединительные штифты и лепестковые наконечники. Однако штыревые и RCA-разъемы не так популярны из-за специфического дизайна выводов динамиков.

  Возможно, в вашей автомобильной стереосистеме используется несколько типов разъемов. Например, если ваш динамик оснащен пружинными зажимами, вы можете использовать неизолированные провода или штыревые разъемы.

  Если в других частях системы есть соединительные штифты, следует рассмотреть возможность использования разъемов типа «банан» или разъемов типа «лопатка».

  Как подключить провод динамика к штырьковому разъему?

  Штыревые соединители поставляются с резьбовой заглушкой, втулками и штыревым соединителем. Важно помнить, что нужно выбрать правильный размер штырькового разъема, чтобы он соответствовал калибру провода.

  Чтобы соединить штыревые разъемы с проводом динамика, выполните несколько следующих шагов:

  • Возьмите положительный провод динамика и снимите с него изоляцию.
  • Правильно скрутите пряди большим и указательным пальцами так, чтобы все проволочные волоски сошлись.
  • Теперь возьмите резьбовую заглушку штыревого соединителя и вставьте ее в провод так, чтобы резьба была обращена к вам.
  • Для обеспечения герметичности соединения вставьте втулку в торцевую крышку с резьбой. Теперь возьмите контактный разъем и вставьте его в провод.
  • Затяните резьбовую заглушку на разъеме и убедитесь, что соединение надежно. Не прилагайте слишком много усилий при затягивании разъема, так как он может сломаться.
  • Повторите те же действия с отрицательным проводом динамика.

  Соединители типа «лопатка» лучше, чем штекеры типа «банан»?

  У всех типов разъемов есть свои плюсы и минусы.

  Тип разъема, который вам нужен для терминала динамика, зависит в основном от типа приложения и от того, хотите ли вы сделать прочное соединение или временно соединить их.

  Если вы хотите сделать самые прочные, но быстросъемные соединения, лепестковые разъемы с гальваническим покрытием из медного сплава и золота лучше, чем разъемы типа «банан».

  Чтобы прочно удерживать провод динамика в лепестковых разъемах, вам нужно либо обжать провод динамика с помощью обжимного инструмента, либо также доступны лепестковые разъемы с регулировкой винта, чтобы сделать соединения прочными и надежными.

  С другой стороны, вилки типа «банан» не скреплены болтами с клеммами. Поэтому они могут показаться менее надежными, особенно при установке с сильными вибрациями из-за подпружиненных контактов, но они прочны, когда находятся в соответствующих клеммах, и их можно легко отсоединить.

  Разъемы типа «банан» Провода динамиков легко заменить в случае неисправности провода.

  Тем не менее, некоторые банановые соединители поставляются с винтом, что делает соединения такими же надежными, как и лепестковые соединители, но они немного дороже, чем лепестковые соединители.

  Банановые вилки лучше голых проводов?

  Штекерные разъемы типа «банан» и оголенные провода — это соединения, которые вы чаще всего увидите в автомобильной аудиосистеме с динамиками, усилителями и стереосистемами.

  Вы можете просто вставить штекер типа «банан» и оголенный провод в соединительные штыри.

  Я всегда выбираю разъемы типа «банан», а не оголенные провода, чтобы получить аккуратное, безопасное и надежное соединение.

  Существуют различные преимущества использования разъемов типа «банан» по сравнению с неизолированным проводом. С банановыми разъемами вы получите чистую установку, и эти разъемы также повышают скорость передачи сигнала.

  Вы можете легко оторвать оголенный провод, и если волоски этих проводов не скручены должным образом, они могут ухудшить работу звуковой системы.

  Если вы не хотите беспорядка в системе, используйте разъемы типа «банан». Разъемы типа «банан» позолочены и не подвержены ржавчине, так как оголенные провода более подвержены коррозии. Таким образом, использование соединителей типа «банан» повышает качество ваших соединений.

  Вы можете использовать неизолированный провод, если хотите сделать временное соединение, но чтобы сделать постоянное, прочное и надежное соединение, вам следует выбрать разъемы типа «банан», а не голый провод.

  Вывод

  Соединители проводов динамиков позволяют легко подключать и отключать динамики от усилителей или головного устройства.

  Если расстояние между клеммами ограничено, оголенный провод ненадежен, так как жилы могут замкнуться на другие кабели. Таким образом, проще вставить разъем в клеммы, чем оголенный провод.

  Кроме того, разъемы для проводов динамиков обеспечивают надежное соединение при правильном выполнении всех шагов. Кроме того, разъемы повышают качество звука стереосистемы и минимизируют потери сигнала.

  Я думаю, что этих причин достаточно, чтобы убедить вас использовать разъемы для проводов динамиков.

  Проводка, клеммы и разъемы для легковых и грузовых автомобилей

  Проводка и разъемы для автомобильных стереосистем

  Перепутались провода? Без проблем! Никогда больше не пересекайте провода вашего автомобиля, когда вы делаете покупки на OnlineCarStereo.com. Используйте нашу автомобильную проводку и разъемы для подключения автомобильных динамиков для обеспечения наилучшего звучания в каждой поездке.

  Автомобильная проводка и разъемы

  Вы тратите много времени на поиск подходящей мощности динамиков, размера сабвуфера, усилителей и мультимедийных проигрывателей, чтобы заставить ваш автомобиль петь. Но есть одна вещь, о которой вы никогда не должны забывать: проводка.

  Соединители клемм премиум-класса для динамиков имеют решающее значение. Без хороших проводных соединений с клеммами проводов динамиков все, что делает ваша звуковая система, — это занимает место и снижает расход топлива.

  Наш ассортимент проводных разъемов для автомобильных динамиков премиум-класса гарантирует, что вы получите максимальную отдачу от вашей системы. У нас есть автомобильная проводка и разъемы для подключения и запуска ваших динамиков. Выберите комплект проводки для автомобильной стереосистемы, в котором есть все необходимое для установки, модернизации или ремонта вашей системы. Вы можете использовать эти аксессуары и для других частей электрической системы автомобиля. При правильном подключении каждый медиаплеер, датчик и датчик будут давать вам желаемое времяпрепровождение или важную информацию, которая вам нужна — например, где найти лучший гамбургер в незнакомом городе, по которому вы едете, или есть ли поблизости скоростная ловушка. следующий изгиб.

  Лучшие автомобильные разъемы

  Дополните свою аудиосистему проводкой для автомобильной стереосистемы, предназначенной для OEM и вторичного рынка. Начните с нашего огромного выбора силовых кабелей для автомобильных аудиосистем. Наш широкий ассортимент силовых кабелей для автомобилей включает в себя водонепроницаемые кабели, удлинительные кабели для дисплеев, многофункциональные силовые кабели и многие другие. Эти кабели бывают различной длины и сечения для различных требований к мощности и расположения. Используйте наши проводные клеммы и разъемы, чтобы соединить новый кабель. От клемм с винтовыми кольцами до жгутов проводов OEM — у нас есть все, что нужно для вашего автомобиля. Не забудьте также приобрести автомобильный автоматический выключатель — эти автоматические отключения защитят электронику от скачков напряжения и перегрузок, чтобы предотвратить необратимое повреждение вашего оборудования и вашего кошелька.

  Сформируйте идеальную цепь

  Ваш автомобиль наполнится звуками музыки, спортивных состязаний или фильмов, если в нем будут установлены лучшие автомобильные электропроводочные аксессуары от OnlineCarStereo.com. Мы предлагаем гарантию низкой цены на все, что мы продаем, а также бесплатную доставку. Здесь вы увидите все основные бренды аудиооборудования, такие как Pyramid, JL Audio, Rockford Fosgate и StreetWires. Мы уполномочены продавать товары этих ведущих брендов онлайн и в магазинах. Мы являемся лидером в области автомобильной аудиосистемы с 1999 года, потому что делаем все возможное, от нашего бесплатного онлайн-руководства по установке автомобиля до профессиональной установки сертифицированными специалистами. Приобретите подходящие провода и клеммы для автомобильной стереосистемы прямо сейчас с 60-дневной гарантией и быстрой и бесплатной доставкой по США

  Часто задаваемые вопросы по проводке автомобильной аудиосистемы

  Все автомобильные стереосистемы вторичного рынка могут использовать один и тот же жгут проводов. Однако для подключения многих заводских автомобильных стереосистем требуются специальные жгуты проводов. Дополнительную информацию см. в нашем Руководстве по установке автомобиля.

  Для работы стереосистемы требуется заземляющий провод. Если у вас нет провода заземления (или провод ослаблен), ваша стереосистема будет иметь чрезмерный шум сигнала (статические помехи, визг и т.
