Влияет ли вакуумный усилитель на работу двигателя: 5 симптомов неисправности вакуумной магистрали двигателя

Глохнет машина при нажатии на тормоз

Двигатель глохнет при нажатии на педаль тормоза

На автомобилях ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификациях в ряде случаев возможен сильнейший провал вплоть до остановки двигателя после нажатия на педаль тормоза. Многих автовладельцев ставит в тупик появление такой неисправности. Казалось бы, какая может быть взаимосвязь между работой двигателя и тормозной системой. Одно на другое никак влиять не должно. Но, взаимосвязь есть. Это вакуумный усилитель тормозов. На автомобилях ВАЗ 2108, 2109, 21099, 2105, 2107 внутренняя полость его корпуса сообщается при помощи шланга с впускным коллектором двигателя. По шлангу туда из впускного коллектора подводится разрежение, которое облегчает усилие нажатия на педаль тормоза после пуска двигателя.

На автомобилях ВАЗ 2105, 2107 шланг подводится к выводу по центру коллектора, на ВАЗ 2108, 2109, 21099 к выводу в коллекторе со стороны 4-го цилиндра двигателя.

Любая, даже малейшая негерметичность диафрагмы в корпусе вакуумного усилителя тормозов приводит к провалу в работе или остановке двигателя автомобиля при нажатии на педаль тормоза.

В результате такого нажатия диафрагма перемещается вперед, растягивается, тещины и отверстия в ней увеличиваются. Посторонний воздух через шланг засасывается через впускной коллектор в цилиндры двигателя. Топливная смесь сильно обедняется. Наступает провал или двигатель вообще глохнет.

Все зависит от степени ее повреждения. При незначительных повреждениях диафрагмы вакуумного усилителя тормозов можно годами ездить на автомобиле, жаловаться на провалы, неустойчивые обороты холостого хода, невозможность их нормально отрегулировать и не догадываться, что причина всех бед в маленькой трещине на диафрагме, позволяющей постороннему воздуху обеднять топливную смесь.

Поэтому, при возникновении такой неисправности на автомобилях ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификациях, как двигатель глохнет после нажатия на педаль тормоза следует снять корпус вакуумного усилителя тормозов и заменить его на новый или бэушный, но исправный.

Примечания и дополнения

Почему глохнет двигатель при торможении

3962 Просмотров

Для многих владельцев автомобилей является полной неожиданностью неисправность, при которой мотор глохнет во время торможения. Они не понимают, каким образом тормоз оказывает влияние на работу силового агрегата, и поэтому пребывают в полной растерянности. Данная статья поможет понять причину, почему двигатель прекращает работу при резком нажатии на педаль тормоза.

Основные причины

Причин для появления этой проблемы несколько. Могут быть неисправны:

• трубка вакуумного усилителя тормоза;
• вакуумный усилитель;
• топливный насос или бак;
• датчик холостого хода;
• электроника двигателя.

Любая из перечисленных неисправностей способна оказывать существенное влияние на корректную работу двигателя.

Для полной ясности в поиске поломки следует чётко определить симптомы, с которыми она проявляется. Понять, как именно глохнет машина: при торможении или когда перестаёт нажиматься педаль газа.

Это абсолютно разные неисправности, которые возникают по различным причинам. Проявив внимание и поняв, что автомобиль перестаёт работать именно тогда, когда нажимаешь на тормоз, можно приступать к диагностике и необходимому ремонту.

Трубка вакуумного усилителя тормозов

Очень важную роль во всём устройстве силового агрегата играет трубка вакуумного усилителя со встроенным в неё клапаном. С её помощью создаётся необходимое разрежение во впускном коллекторе мотора, которое обеспечивает правильное образование воздушно-топливной смеси. При неисправности клапана в коллекторе происходит повышенное разряжение, которое очень сильно обедняет смесь, в результате чего машина при резком нажатии тормоза начинает сразу глохнуть. В случае негерметичности шланга происходит избыточный подсос воздуха в коллектор, в результате которого смесь чрезмерно обогащается, что препятствует нормальному функционированию мотора. От этого он тоже глохнет.

Проверяется шланг с клапаном очень просто. Его отсоединяют от усилителя и зажимают конец пальцем. Заведённый двигатель должен изменить режим, повысив обороты холостого хода. Если отпустить палец, он должен понизить обороты. Если никаких изменений не происходит, значит, идёт либо подсос воздуха, либо клапан заклинил, и всю трубку надо менять.

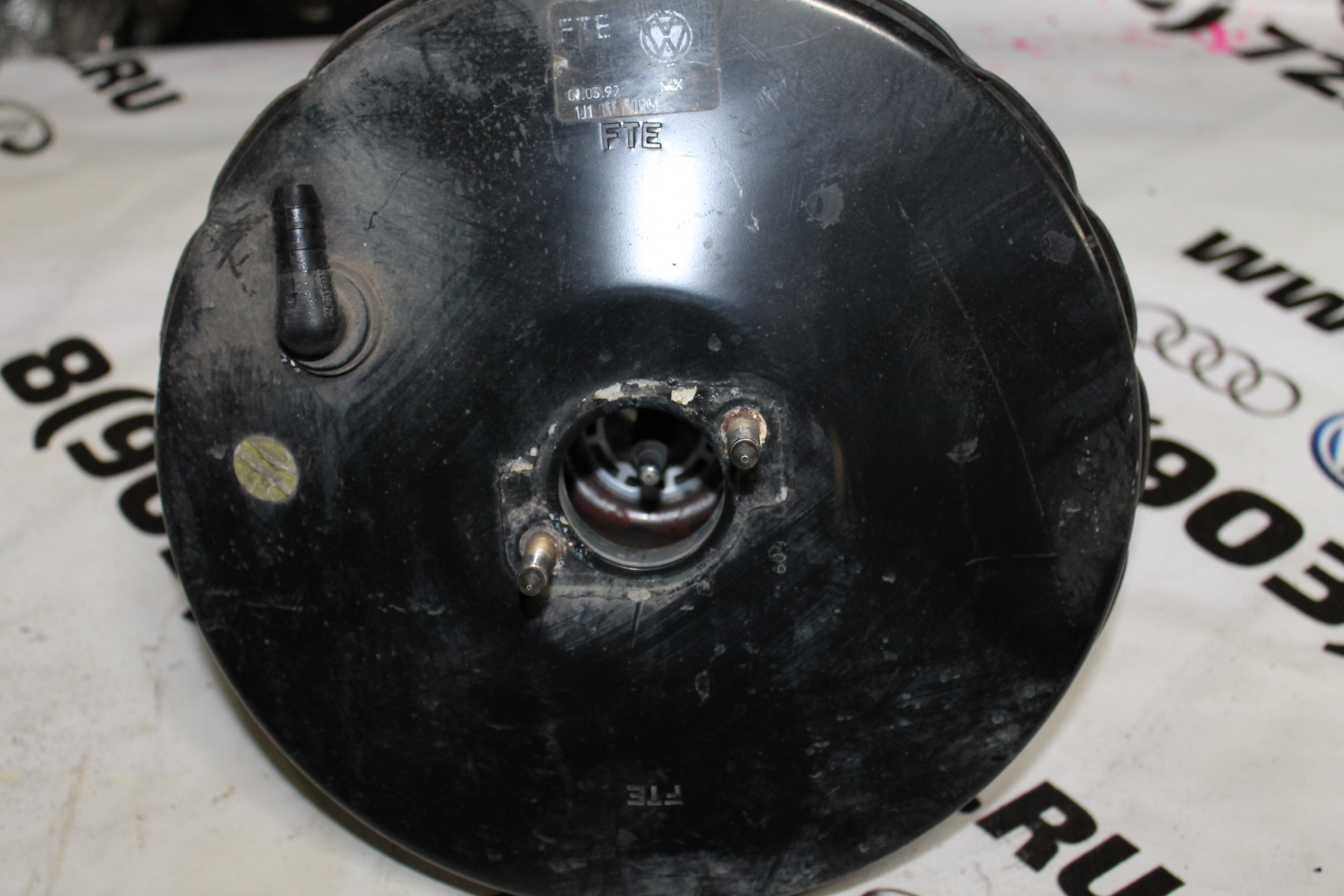

Вакуумный усилитель (ВУТ)

Вакуумный усилитель призван облегчать водителю автомобиля усилие при нажатии на педаль тормоза. Он расположен между главным цилиндром и педалью тормоза. При давлении на неё шток приводит в движение мембрану усилителя. Тем и обеспечивается снижение усилий ноги. Чем больше мембрана, тем легче становится ноге водителя. Помимо функции облегчения процесса торможения автомобиля вакуумный усилитель участвует и в процессе работы силового агрегата транспортного средства. Он обеспечивает создание разряженного пространства во впускном коллекторе двигателя. В его конструкции предусмотрены механические детали, самой важной из которых является мембрана. И если она имеет какой-либо дефект, тогда узел работает некорректно и не в состоянии создать необходимое разряжение.

При резком нажатии тормоза в топливную смесь поступает избыточный воздух, из-за дефекта мембраны электронный блок управления не успевает внести коррективы, и машина глохнет. Провести самостоятельную диагностику этого устройства довольно просто.

Необходимо на заглушённой машине нажать тормоз шесть или семь раз и, удерживая его в среднем положении, завести двигатель. На полностью исправном узле педаль провалится до конца, в противном случае она останется на месте.

Если так и произошло, значит, данный узел необходимо ремонтировать или менять, именно поэтому при торможении автомобиль начинает некорректно себя вести и глохнет.

Он ломается в результате протечки тормозной жидкости из главного цилиндра внутрь корпуса, отчего мембрана рвётся. Стоит уделить повышенное внимание уровню жидкости в бачке и постоянно его контролировать. Провести самостоятельный ремонт этого узла – задача очень непростая, решить ее без необходимых навыков и специализированного инструмента не получится. Поэтому лучшим решением для простого владельца автомобиля будет его замена.

Топливный насос и бак

Какая-либо неисправность бензонасоса и бака вполне способна оказать влияние на работу двигателя. При резком замедлении движения машина переходит в режим, когда включается принудительный холостой ход и прекращается, на короткое время, подача топлива, которая потом возобновляется. В этот момент насос может перестать подавать бензин, и машина глохнет. Проверить насос на такой режим работы своими руками не получится, для этого необходим специализированный диагностический стенд.

Датчик холостого хода и другие причины

При резком уменьшении нагрузки силового агрегата, вызванном путём замедления скорости, машина переходит в режим принудительного холостого хода. В этот момент должен срабатывать датчик, контролирующий обороты двигателя. Если он неисправен, велика вероятность того, что мотор не успевает переключиться на холостой ход, его обороты падают, и он глохнет. Его неправильная работа видна по плавающим холостым оборотам, она особо проявляется при резком нажатии и отпускании газа. Ремонту деталь не подлежит и, соответственно, только меняется на новую.

Нередко случается то, что машина глохнет из-за засорения дроссельной заслонки.

Она играет немаловажную роль при резком падении оборотов двигателя во время уменьшения нагрузки. Этому способствует плохое качество отечественного бензина, который образует разнообразные налёты на впускной системе топливной смеси. Они препятствуют ходу заслонки, которая не в состоянии регулировать состав топливно-воздушной смеси. При этом смесь получается чрезвычайно обогащённой и попросту заливает свечи зажигания. Поэтому силовой агрегат прекращает работать.

Но главные виновники прекращения работы силового агрегата при нажатии тормозной педали – устройство ВУТ и его шланг с клапаном, идущий к впускному коллектору.

Устранять их поломку стоит только путём замены на новые детали. Особое внимание при замене стоит уделить состоянию главного цилиндра, гидравлическая жидкость которого способна разъесть мембрану ВУТ во время утечки через уплотнительные кольца.

ВУТ крепится двумя болтами к щитку моторного отсека и имеет выход в салон автомобиля, расположенный под рулевой колонкой.

Чтобы его демонтировать, придётся разобрать тормозную педаль, которая контактирует с ним через шток. С наружной части к ВУТ крепится главный цилиндр, его тоже надо будет открутить.

Устранить поломку в дорожных условиях можно, попросту заглушив вакуумный шланг деревянной заглушкой, плотно поместив её внутрь него, ближе к выходу впускного коллектора.

Это позволит продолжить движение с повышенным расходом топлива до ближайшего сервиса по ремонту автомобилей. В сервисе проведут полноценную диагностику силового агрегата и приступят к устранению неполадок.

Эксплуатировать, транспортное средство с неисправным и заглушенным ВУТ длительное время нельзя.

Это существенно навредит состоянию мотора, приведёт к дорогостоящему ремонту его деталей и повышенному риску при движении.

Итак, с возможными причинами появления проблемы мы познакомились. Важно научиться их выявлять и вовремя устранять неисправности, чтобы быть в безопасности во время поездки.

Почему машина глохнет при торможении.

Двигатель глохнет на ходу, падают обороты при резком нажатии на тормоз

Неисправность вакуумного усилителя, системы питания ДВС, РХХ, дроссельной заслонки – все эти причины могут привести к тому, что двигатель троит или глохнет при торможении. Рассмотрим, почему машина глохнет на ходу при нажатии на педаль тормоза, как самостоятельно диагностировать и устранить неисправность.

Вакуумный усилитель тормозов

Принцип работы ВУТ основывается на использовании разряжения для создания дополнительного усилия на педали тормоза. В зависимости от конструкции автомобиля, разряжение в вакуумной камере либо берется с впускного коллектора, либо создается вакуумным усилителем.

Глохнуть при торможении могут лишь  машины, у которых вакуумная камера усилителя тормозов соединена со впускным коллектором. Причина перебоев в работе двигателя – подсос дополнительного воздуха, к которому приводят:

• механическое повреждение перепускного клапана, шланга ВУТ;
• надорванная мембрана;
• негерметичность корпуса вакуумной камеры усилителя.

В каждой из режимных точек работы двигателя для нормального сгорания топливовоздушной смеси важно сохранять правильное соотношение бензина к кислороду. Если шланг либо вакуумная камера усилителя будут негерметичны, при нажатии на тормоз во впускной коллектор будет всасываться дополнительный воздух. Поскольку масса воздушного заряда для расчета количества топлива измеряется ДМРВ еще до коллектора, подсос неучтенного воздуха при торможении приведет к переобеднению смеси – двигатель заглохнет.

Если сечения отверстия, через которое происходит подсос воздуха, небольшое, при плавном нажатии на педаль тормоза двигатель, скорее всего, не заглохнет. При закрытом цикле управления работой силового агрегата ЭБУ постоянно опрашивает лямбда-зонд, который при наличии подсоса воздуха зафиксирует переобеднение смеси. Чтобы двигатель не заглох, ЭБУ увеличит время открытие форсунок, уменьшит с помощью РХХ сечение байпасного канала.

Но при резком торможении системе управления не хватит быстродействия, чтобы компенсировать массу неучтенного воздуха, поэтому двигатель заглохнет. На архаичных системах коррекции топливовоздушной смеси кислородному датчику нужно довольно много времени для выхода на рабочую температуру. До момента прогрева кислородного датчика ЭБУ не будет учитывать его сигнал, поэтому машина может глохнуть даже при плавном нажатии на педаль тормоза.

Как проверить?

• Несколько раз энергично выжмите педаль тормоза. Удерживая педаль в выжатом состоянии, запустите двигатель. Если вакуумный усилитель исправен, педаль станет мягкой и немного провалится.
• В некоторых случаях характерный звук подсасывания воздуха через ВУТ можно услышать, если запустить двигатель и выжать педаль тормоза.
• Внимательно осмотрите шланг, штуцеры на предмет механических повреждений. Если в авто реализована система вакуумного управления заслонкой рециркуляции воздуха в салоне, заглушите ее магистраль. Если автомобиль перестанет глохнуть при торможении, разгерметизация именно в системе рециркуляции.

Подробней ознакомиться с процессом диагностики и замены ВУТ вы можете в статье «Как заменить вакуумный усилитель тормозов»

РХХ

Датчик холостого хода и тормозная система автомобиля напрямую между собой никак не связаны. Но поскольку нам свойственно приписывать явлениям причинно-следственную связь, если они происходят друг за другом, нам кажется, что машина глохнет именно при торможении. На самом деле причина в смене режимов работы мотора.

Снятие ноги с педали акселератора для торможения приводит к закрытию дроссельной заслонки. Воздушный заряд в цилиндры поступает через байпасный канал в корпусе дроссельной заслонки. Проходное сечение канала регулируется датчиком холостого хода. Запаздывание в работе РХХ может привести к тому, что машина глохнет при резком сбросе газа и нажатии на педаль тормоза.

Причины неисправности:

• загрязнение механической части. Пыль, проникающая через воздушный фильтр, и масляные пары, выхлопные газы из системы вентиляции картерных газов со временем засоряют внутренности РХХ, что усложняет движение штока;
• износ червячно-анкерного механизма;
• дефект в цепи управления;
• поломка электродвигателя.

Мы уже подробно рассматривали, как проверить датчик холостого хода, поэтому останавливаться на этом не будем. Напомним лишь, что после чистки или замены для правильной работы двигателя нужна калибровка РХХ. Отсутствие калибровки – еще одна причина, по которой машина может глохнуть при торможении.

Загрязнение дроссельной заслонки

Байпасные каналы, через которые после закрытия заслонки воздух попадает во впускной коллектор, располагаются в корпусе дроссельного узла. Пыль, смешивающаяся с парами масла и частью выхлопных газов из системы вентиляции картера, оседает не только на деталях РХХ, но и на стенках каналов. Нагар уменьшает проходное сечение каналов, поэтому для поддержания нормального сгорания на холостых оборотах ЭБУ на большее расстояние задвигает шток РХХ.

При критических загрязнениях уменьшение сечения каналов будет препятствовать нормальному поступлению воздуха на переходных режимах работы двигателя. В таком случае двигатель может глохнуть не только при торможении, но и просто при резком сбросе газа, когда быстродействия РХХ недостаточно для компенсации уменьшившегося проходного сечения байпасного канала.

Решение проблемы, из-за которой машина глохнет при торможении, заключается в снятии и промывке дроссельного узла. В качестве моющего состава удобней всего использовать очиститель карбюратора. Поскольку по мере загрязнения изменяется значение долгосрочной топливной коррекции, после промывки необходима адаптация дроссельной заслонки.

Система питания двигателя

Топливная система ДВС, как и регулятор холостого хода, никак не связаны с торможением. Машина все так же глохнет из-за неисправностей, которые в переходных режимах не позволяют поддержать работу двигателя. К характерным причинам можно отнести:

• засорение фильтра тонкой и/или грубой очистки топлива;
• падение производительности бензонасоса;
• загрязнение топливных форсунок.

Современные системы управления инжекторной системой впрыска позволяют отключать топливоподачу в определенных режимах работы. В алгоритме, в соответствии с которым прекращается подача импульсов на форсунки, учитывается скорость движения, обороты коленчатого вала, степень открытия дроссельной заслонки, факт включения передачи, выжима сцепления. Из-за описанных выше неисправностей двигатель может заглохнуть не в момент торможения, а уже при попытке возобновления работы мотора. Подобная система, но уже другими путями, реализовывалась и на некоторых моделях карбюраторных двигателей.

Диагностика и ремонт

Если вы исключили из списка причин, по которым машина глохнет на торможении, неисправность ВУТ, РХХ, засорение дроссельной заслонки, начинать следует с замены фильтра тонкой очистки, проверки сеточки бензонасоса. И только затем следует проверять производительность топливного насоса, исправность форсунок. Как добраться к сеточке и самому топливному насосу, вы можете прочитать в статье «Порядок замены бензонасоса». Предварительно рекомендуем ознакомиться с устройством и поломками ТН.

Почему машина глохнет при резком торможении: фото и видео

Ситуация с внезапной остановкой двигателя при резком торможении не нова. На разных типах автомобилей называются те или иные причины их устранения. Так, на большинстве моделей ВАЗ возникающие неисправности такого вида выявляются и даже устраняются владельцами авто.

Основные причины когда двигатель глохнет при резком торможении

Автомобиль может глохнуть по ряду признаков:

• Повреждение гидравлической вакуумной трубки.

  Трубка вакуумного насоса треснула

• Усилитель тормозов (ВУТ).

  Если глохнет автомобиль, то не редко чудит вакуумный усилитель тормозов

• Топливный насос.
• Дефект прибора холостых оборотов.

  Датчик холостого хода и его «провода»

• Электроника автомобиля.

Выход двигателя из режима работы выявляют тщательной диагностикой трубки с вмонтированным в неё клапаном (гидровакуума), системы питания (насос топливный, бензиновый), датчика холостых оборотов.

Достаточным может оказаться визуальный обзор тормозной системы, на предмет утечки из соединений. Возможны ослабления крепления хомута, микротрещины, разрывы тормозных шлангов и подтёки на них.

Проверка тормозной системы прокачкой

Для прокачки многократно нажимают педаль тормоза

Правильное функционирование системы торможения проверяется многократной прокачкой (5–6 раз) педали, оставив её в отжатом до пола состоянии. Работа выполняется при заглушённом автомобиле. Запустив машину, педаль должна вернуться в исходное положение. В противном случае причину нужно искать именно в тормозной системе.

Мотивом может служить дефект прокладки поршня тормозного цилиндра, которая со временем теряет свойства эластичности. В этом узле возможны поломки той или иной движущей детали.

Новая диафрагма усилителя тормозов

На остановку двигателя при резком торможении влияет даже незначительная негерметичность диафрагмы вакуумного усилителя. Мембрана (диафрагма) своей средней частью, перемещаясь неизбежно назад – вперёд растягивается, увеличивая появившееся на ней отверстие или трещину. При этом во впускной коллектор, через дефекты шланга проникает воздух, который обедняет горючую смесь.

Поломка вакуумного усилителя тормозов

На отечественных автомобилях вакуумный усилитель тормозов — это весьма капризная запчасть!

Вакуумный усилитель предназначен уменьшать прилагаемое усилие на тормозную педаль, и находится после главного цилиндра.

Надавливая на неё, шток воздействует на диафрагму, перемещая её и облегчая водителю нажатие на педаль. Более того усилитель участвует в разряжении воздуха внутри впускного коллектора.

Таким образом, резко нажимая на тормоз, электронный блок своевременно не вносит коррективы в обеднённую смесь, что приводит к остановке двигателя.

Вакуумный усилитель выходит из строя из-за протекания жидкости внутрь корпуса и приводит к разрыву диафрагмы. Исходя из этого, нужно постоянно проверять уровень жидкости. Этот узел предпочтительно ремонтировать в сервисных центрах.

Да, маленькая трещина или прокол на теле мембраны усилителя приводит к неустойчивым оборотам холостого хода, невозможности регулировки. На многих модификациях ВАЗ ремонт этого узла заканчивается заменой вакуумного усилителя.

Топливная система

Так выглядит бензонасос на карбюраторных версиях автомобилей

Резкое торможение приводит автомобиль в режим вынужденных, хотя и краткосрочных, холостых оборотов. На короткое время прекращается и возобновляется подача топлива. Этого перерыва (мгновения) достаточно, чтобы двигатель заглох.

Насос в подобной ситуации следует проверить в специализированном центре, не рисковать сделать что-либо самостоятельно.

Проверяется ручной прокачкой бензонасоса, для чего отсоединяется нагнетательный шланг, соединённый с карбюратором. Несколько нажатий на рычаг достаточны, чтобы под напором пошёл бензин. Это хорошее знамение, то есть, нет причин беспокойства. Освобождается втягивающая трубка и прикрывается пальцем (для чувствительности) выходной штуцер.

После ручной прокачки чувствуется напор топлива. Значит, насос исправен и выполняет свои функции. Нелишним будет попутно прочистить топливопроводы, промыть фильтр. Замена насоса обязательна, если нет давления на штуцере.

Датчик холостого хода

Датчик холостого хода вблизи на редакционной ВАЗ-2112

Итак, автомобиль при резком торможении, переходит в режим холостого хода, который приводит к срабатыванию счётчика (датчика) оборотов.

Неисправность его приводит к тому, что двигатель не переключается на холостой ход, вследствие чего обороты падают и машина глохнет.

Дефект датчика заметен при резком нажатии и отпуске педали акселератора. Не мудрствуя лукаво, датчик следует заменить новым.

Засорение дроссельной заслонки

Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля

Засорение дроссельной заслонки также считается первопричиной, приводящей авто к остановке. Заслонка засоряется из-за низкого качества топлива (бензина), препятствуя свободному его вращению. Это в свою очередь приводит к неправильному образованию, чаще обогащённой горючей смеси. Залитые свечи зажигания не дают искру, в результате чего двигатель глохнет.

Исправность прибора проверяется поэтапно, для чего необходимо наличие тестера. Отсоединяется колодка питания прибора, с тем, чтобы один конец его заземлить с авто, а второй с разъёмом датчика. Напряжение, при заведённом двигателе составляет 12 В. Сам же прибор, не должен показывать напряжение. В противном случае проверяется система питания, а датчик заменяется.

Другие дефекты

Виновником остановки силового агрегата (мотора) после резкого нажатия тормозной педали служит устройство ВУТ (вакуумный усилитель тормоза) со шлангом, идущим к коллектору (впускному). Внутри рукава встроен клапан. Устранение его неисправности возможно только заменой новой.

Замена узла требует тщательного контроля, как главного цилиндра, так и подтёков тормозной жидкости, которые способствуют разъеданию мембраны ВУТ.

Устройство размещается в салоне, ниже рулевой колонки. Снятие его для замены потребует демонтажа тормозной педали, поскольку взаимосвязаны посредством штока. В моторном отсеке придётся отсоединять главный цилиндр.

Дефект узла в дорожной ситуации можно устранить методом закупорки шланга, лучше деревянной пробкой. Не рекомендуется длительно эксплуатировать машину с таковым вариантом выхода из положения. Лучше обратиться в диагностический центр, где попутно проведут и устранят другие дефекты автомобиля.

Инертность форсунок на инжекторной машине

Чистка снятой форсунки

В случае инжекторного двигателя, причина кроется в инертности форсунок. Они не успевают закрываться в момент резкого торможения, и происходит перелив топлива под поршень, препятствуя возникновению искры. В результате двигатель глохнет. Напрашивается промывка (качественным бензином) топливной аппаратуры и продувка магистрали, чтобы исключить повторное попадание грязи в распылители форсунки фильтра.

Так функция инжектора, например ВАЗ-2114 привязана к датчикам:

• Положения дроссельной заслонки (ДПДЗ).
• Массового расхода воздуха (ДМРВ).
• Температуры охлаждающей жидкости (ДТОЖ).
• Положения коленчатого вала (ДПКВ).

Первый призван регулировать объём подаваемого в двигатель воздуха. Причиной неисправности являются залипание заслонки, механический износ с заклиниванием и перекрытием подачи горючей смеси. Дефект датчика устанавливается мультиметром на предмет выявления неполадки в электрической цепи. Датчик должен реагировать на подачу газа. Отсутствие реакции ведёт к замене прибора.

Второй фактор остановки мотора – завышенный расход бензина, особенно при западании педали акселератора, то есть нажима или сброса газа. Ситуация сводится к увеличению количества воздуха, что становится признаком обеднения смеси и остановке двигателя. Проблема решается чисткой датчика.

Третья причина возникает на прогретом моторе, то есть подаче богатой смеси. В этом случае датчик не выдаёт правильные пропорции топлива, и двигатель может глохнуть.

Четвёртый повод проверяется осциллографом, к которому редко прибегают, заменяя датчик новым или рабочим. На неисправном ДПКВ наблюдается плохое зажигание, трудный запуск авто. Мотор глохнет, если не дать подсоса.

Двигатели глохнут и при дефекте прокладки головки блока.

Выводы

Неисправности могут быть самые непредвиденные, если пренебрегать периодической диагностикой своего автомобиля.

Почему глохнет машина при нажатии на тормоз

Ситуация, при которой машина глохнет сразу же при нажатии на тормоз, может возникнуть в любой момент и не зависит от типа двигателя. Причин, приводящих к возникновению неисправности, немало. Подобная ситуация не просто вызывает дискомфорт во время поездки, но и может спровоцировать опасное ДТП.

Чаще всего проблема заключается в той или иной неисправности тормозной системы. Чтобы точно выяснить причину неисправности и как можно скорее устранить ее стоит полностью продиагностировать машину и на некоторое время отказаться от поездок на ней.

Основные причины

Причин, по которым машина глохнет даже при плавном торможении, не так уж мало. Чаще всего это следующие неисправности:

• если в машине установлен инжекторный двигатель, то нередко возникают проблемы в работе датчика холостого хода;
• поломка ВУТ либо разгерметизация его шланга;
• некорректное функционирование бензонасоса;
• сбои в электронном блоке управления автомобилем.

Вышеописанные причины являются наиболее распространенными, и, если у водителя машина глохнет при нажатии на тормоз, то в первую очередь важно убедиться в корректной работе именно этих узлов.

Разгерметизация ВУТ или его шланга

Если машина начинает глохнуть при торможении, то первым делом нужно проверить тормозную систему, а именно вакуумный усилитель и шланг. Сделать это довольно просто:

1. Усилитель. Его слабое место – это мембрана, она располагается между педалью тормоза и главным цилиндром. Из-за нарушения ее целостности при торможении большое количество воздуха скапливается в тормозной жидкости, поэтому двигатель останавливается. Проверить исправность мембраны очень просто. После того как двигатель поработал некоторое время, нужно нажать на педаль тормоза и заглушить его. Педаль удерживают нажатой на протяжении 30 секунд. Если педаль не оказывает сопротивления и не поднимается, то с ней все в порядке. В противном случае придется обратиться в автомастерскую для замены усилителя на новый, так как этот узел неремонтопригоден.
2. Шланг. Его разгерметизация вследствие повреждений приводит к обеднению воздушно-топливной смеси, из-за чего двигатель быстро глохнет. Выяснить, что деталь неисправна, довольно легко. Нужно провести визуальный осмотр на предмет имеющихся повреждений. Дополнительно стоит разъединить вакуумный усилитель и шланг. Свободный конец зажимают пальцами и запускают двигатель. Когда шланг герметичен, то обороты двигателя сразу же повысятся, в противном случае видимых изменений в работе не произойдет.

Если причиной остановки двигателя являются проблемы с ВУТ, то важно устранить их как можно скорее, а до этого времени не пользоваться машиной, так как риск попасть в аварию многократно возрастает.

Причина в бензонасосе и топливном фильтре

Оба этих элемента также могут привести к остановке транспортного средства при нажатии на педаль тормоза. Так, в машинах карбюраторного типа нередко засоряется топливный фильтр, однако его несложно найти и осмотреть. Лучший вариант – не чистить, а сразу же сменить его, чтобы проблема в скором времени не возникла вновь.

Немного сложнее обстоит дело, если поврежден бензонасос. Его исправную работу можно проверить при помощи монометра, он определяет уровень давления в топливной магистрали. В других случаях можно отсоединить топливный выходной шланг от насоса и попытаться прокачать его. В случае исправности из отверстия будет выходить топливо. Если этого не произошло, то деталь демонтируют и отдают на диагностику. В зависимости от сложности повреждений его можно отремонтировать либо заменить на новый.

Неисправность датчика холостого хода

Этот прибор позволяет мотору поддерживать определенное число оборотов двигателя, когда водитель перестает давить на педаль газа. Если в датчике есть неисправности, то становятся хорошо заметны плавающие обороты на холостом ходу.

Выявить неисправность несложно: управляющую цепь датчика позванивают тестером, после чего принимают решение о ремонте либо о полной замене детали.

Другие причины

Вышеописанные неисправности не являются единственными причинами, по которым машина глохнет при нажатии на тормоз. Нередко к данной проблеме приводят следующие неисправности:

• непригодные для дальнейшего использования свечи зажигания;
• неполадки, возникающие в бортовой электросети;
• выработавшие свой ресурс форсунки;
• засорение дроссельной заслонки.

Для диагностики и устранения этих неполадок следует обратиться в автомастерскую, причем сделать это необходимо как можно скорее. Неисправности, возникающие в тормозной системе, представляют серьезную угрозу жизни как самого водителя, так и пассажиров.

Глохнет при торможении на газу

Нередко владельцы машин, снабженных газовым оборудованием без собственного электронного блока управления жалуются, что она постоянно глохнет при торможении. Основная причина этой неисправности – некорректно настроенный редуктор, которая решается его перенастройкой.

Перебои могут возникать и при засорении фильтра на электроклапане, хотя проблема встречается не на всех установках. В этом случае поможет его очистка либо полная замена.

Несмотря на многообразие причин, ответственных за возникновение этой проблемы, чаще всего проблема заключается в неисправностях тормозной системы. Из-за этого ее проверяют прежде всего. Если проблем с ВУТ не обнаружено, то стоит обратиться к профессионалам для полной диагностики машины и ее последующего ремонта.



Вакуумный усилитель тормозов в разрезе. Вакуумный усилитель тормозов. Проверяем вакуумный усилитель

Вакуумный усилитель тормозов обеспечивает лучшую динамику замедления автомобиля и значительно повышает уровень комфорта органов управление. На практике работа ВУТ отражается эффективным торможением при минимальном усилии нажатия на педаль. Применение активных систем помощи при экстренном торможение значительно улучшает уровень безопасности дорожного движения.

Устройство ВУТ

Вакуумный усилитель тормозных усилий в большинстве автомобилей расположен вблизи моторного щита и представляет собой монолитный блок с ГТЦ и бачком тормозной жидкости.

Для усиления тормозного усилия в конструкции ВУТ используются:

• металлический корпус;
• разделительная диафрагма, изготовленная из пластичного материала;
• обратный клапан;
• толкатель педального узла;
• следящий клапан;
• шток гидроцилиндра;
• пружина возвратного действия.

Принцип работы

Прижимное усилие тормозных колодок в автомобилях, конструкция которых не предполагает установку ВУТ, нагнетается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания разряжения, помогая тем самым создавать давление в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположена со стороны ГТЦ) камеры. Она соединена через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает равное давление в двух камерах. Нажатие на педаль тормоза заставляет следящий клапан «разрезает» связь. Перепускной клапан уравнивает давление атмосферной части корпуса с подкапотным пространством. Разрежение, которое все это время поддерживалось в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает эластичную перегородку в свое изначальное положение.

Низкое давление в корпусе, которое приводит в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную часть с впускным коллектором. Возникает оно из-за разряжения, создаваемого опускающимся в НМТ поршнем, во время впуска топливно-воздушной смеси. Если вакуума бензинового двигателя достаточно для нормальной работы ВУТ, то дизельные двигатели в обязательном порядке оснащаются вакуумным насосом, призваным нагнетать разряжение. В зависимости от конструкции (лепестковый, мембранный), в движение такое устройство приводят: ТНВД, генератор либо распредвал.

Поломки ВУТ

Неисправности вакуумного усилителя могут влиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам поломок относятся:

• нарушение герметичности системы, повреждение шланга обеспечение разряжения;
• разрыв диафрагмы;
• повреждения рабочих клапанов либо сопутствующих деталей (пружины, клапаны).

Вышедший из строя усилитель тормозного давления не лишает автомобиль тормозов, но может значительно затруднить управление транспортным средством.

Если вы заметили изменения в работе усилителя, не спешите менять шланг либо производить ремонт усилителя тормозов. На некоторых автомобилях заслонка рециркуляции воздуха в салоне на прямую связана с работой усилителя. Симптомы разгерметизации этой системы схожи с теми, которые проявляются при поломках ВУТ.

Самостоятельная диагностика

Простой принцип работы позволяет выполнить диагностику своими руками. Ремонт вакуумного усилителя стоит доверить специалистам. Выявить исправность системы вам помогут несколько простых методов:

• после непродолжительной работы двигателя заглушите автомобиль и нажмите несколько раз на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
• заглушите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, выдернув шланг, который идет к нему от впускного коллектора. При наличии разряжения вы услышите хлопок выходящего воздуха;
• на заглушенном двигателе несколько раз подряд энергично выжмите педаль тормоза. Заведите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозной системы сделает педаль «мягкой», и она провалится;
• одна из самых распространенных проблем – «подсос» воздуха. Проверьте шланг подачи разряжения на предмет механических повреждений, а также герметичность места его соединения с корпусом. В таком случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый мотор начал троить;
• двигатель заглушен. При первом нажатии на педаль должен появится звук входящего в атмосферную часть корпуса воздуха. Если такой отсутствует, — порвана мембрана либо неисправен перепускной клапан.

Перечисленные признаки неисправности усилителя тормозных усилий помогут вам диагностировать и устранить поломку в кратчайшие сроки.

Дополнительную безопасность при движении автомобиля, помимо качества дорожного покрытия, создает исправно работающая тормозная система. А для таких габаритных машин, как ВАЗ, ее работу стоит контролировать особенно тщательно. Чем короче у автомобиля тормозной путь, тем безопаснее будет движение. Сократить его, сделать лучше сцепление с дорожным покрытием, позволяет вакуумный усилитель тормозов ВАЗ 2110.

Он представляет собой устройство, обеспечивающее нормальный процесс торможения автомашины посредством создания добавочного усилия на тормозную педаль путем разряжения. Этот механизм способствует слаженному функционированию системы торможения, одновременно облегчая управление ею. При этом уменьшается износ машины и усталость водителя.

Выявление неисправности вакуумного усилителя

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Протестировать вакуумный усилитель тормозов «десятки» на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально тогда, когда корпус клапана не заедает.

Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность.

Устранение выявленных неполадок

Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, можно попробовать оказать первую помощь своему автомобилю самостоятельно. В нормальном состоянии система торможения должна удерживать его на месте при наклоне в 25º к горизонтальной поверхности. Если же она плохо справляется, стоит, ослабив контргайку, натянуть трос.

Затем требуется проверить полный рычажный ход, необходимо, чтобы он составлял примерно 2-4 зубца. Затянув туго контргайку, стоит выполнить ряд страховочных торможений с одновременным контролем хода рычага. Причем вращение колес при опущенном до конца рычаге должно быть свободным, без усилия. Если такая проверка выявила неспособность усилителя справиться с торможением, это указывает на необходимость его замены.

Многие автосервисы предоставляют такую актуальную на сегодня услугу, как тюнинг тормозной системы ВАЗ 2110, цена агрегата в случае замены все-таки выше, чем его усовершенствование. Оно затрагивает еще и задние диски тормозов, помимо усилителя, модернизацией которого служит установка специальной шайбы. Эта, казалось бы, малозначительная деталь способна существенно влиять на работу усилителя и процесс торможения в целом.

При нажиме водителем на тормозную педаль шток, проходящий через шайбу, начинает оказывать давление на главный цилиндр тормоза. Из-за этого работа пропускных клапанов начинается чуть позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки при этом не меняется.

Но если уже появилось шипение, двигатель глохнет от нажатия тормозной педали или она сделалась очень тугой, необходимо заменить механизм. В противном случае вождение такого автомобиля становится небезопасным для себя и окружающих. При подготовке к замене этого узла требуется разборка задней части моторного отсека, удаление эластичного уплотнения, обивки и жабо.

Процесс начинают с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости. Поддерживая обратный клапан, отсоединяют от усилителя шланг. Далее отворачивают обе крепежные гайки главного цилиндра системы торможения. Его плавно отворачивают от усилителя на требующееся для извлечения последнего расстояние, причем осуществляют это, не удаляя тормозных трубок.

Под находящейся в салоне автомашины панелью приборов следует открутить все четыре крепежные гайки кронштейна тормозной педали, что довольно затруднительно из-за их неудобного расположения. Затем снимаются в подкапотном отсеке провода, кронштейн и сам усилитель одновременно с узлом педали тормоза.

Отсоединив две крепежный гайки, отверткой удаляют стопорную пластину пальца крепления и, вытолкнув его, отделяют толкатель усилителя от педали. Открутив от узла педали испорченный усилитель, на его место помещают новый. Причем необходимо проследить за верностью его расположения: педаль должна быть внизу, а шланговый штуцер – вверху. После этого производят все выполненные ранее операции в последовательности, противоположной снятию.

Если ваш дедушка, а возможно и отец ездили когда-то на старых автомобилях, возможно они еще застали ситуацию, когда для эффективного и быстрого торможения, приходилось привставать, всем весом наваливаясь, на несчастную педаль. Сегодня же такой экстрим ушел в историю и в основном благодаря вакуумному усилителю тормозов или ВУТ. Что же оно такое, как работает вакуумный усилитель тормозов, как он ломается и можно ли эти поломки устранить, обо всем этом, мы вам и поведаем прямо сейчас.

Всем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

Состоит вакуумный усилитель тормозов из двух камер, разделенных специальной мембраной. Камера, расположенная ближе к главному тормозному цилиндру, это вакуумная камера, в ней поддерживается низкое давление. Камера же обращенная к педали тормоза называется атмосферной. Эта, атмосферная камера при помощи следящего клапана может соединяться либо с камерой, где у нас создается вакуум, либо с непосредственно окружающей средой, то есть со средой, в которой давление воздуха составляет определенную и достаточно солидную величину. Так же ВУТ включает в себя толкатель следящего клапана, который соединяется прямо с педалью тормоза, ну и еще одной важной составляющей усилителя тормозов, является возвратная пружина мембраны.

Что касается диафрагмы, которая разделяет две камеры, то она по центру снабжена специальным пятаком, который давит на шток поршня главного тормозного цилиндра. Когда же вы отпускаете педаль тормоза, возвратная пружина, оправдывая свое название, возвращает мембрану в ее исходное положение.

Теперь распишем работу вакуумного усилителя тормозов, так сказать, в динамике. Вакуумная камера соединяется через специальный шланг с устройством, способным создать разрежение, а говоря проще, подобие вакуума. Таким устройством может служить, либо сам двигатель, если это бензиновый мотор, либо специальный вакуумный насос. Такие насосы в обязательном порядке устанавливаются в автомобилях с дизельными силовыми установками. Хотя, в последнее время насосами стали оснащаться и ВУТ в машинах, работающих на бензине. Это нужно для стабильно высокой эффективности работы усилителя на разных режимах работы мотора.

Когда автомобиль едет и тормозить не требуется, в обеих камерах поддерживается разреженная область. Но, как только вы нажимаете на педаль тормоза, клапан перекрывает соединение между камерами и открывает доступ в атмосферную камеру, атмосферного же воздуха под соответствующим давлением. Вот этот-то воздух да еще усилие нажимающего на педаль, и воздействуют на поршень главного тормозного цилиндра, который обеспечивает нагнетание тормозной жидкости в систему. По сути, вакуумный усилитель позволяет нам использовать атмосферное давление, для повышения тормозного усилия. Как говорится: все гениальное, просто. Что же касается усилителей, которые оснащаются вакуумными насосами, то такое решение, кроме повышения стабильности работы ВУТ, практически всегда используется для работы электронных помощников в управлении авто. К примеру, именно такие вакуумные насосы обеспечивают работу системы ESP, отвечающей за устойчивость автомобиля на виражах и в поворотах.

Схема внутреннего устройства

1. фланец крепления наконечника;
2. шток;
3. возвратная пружина диафрагмы;
4. уплотнительное кольцо фланца главного цилиндра;
5. главный тормозной цилиндр;
6. шпилька усилителя;
7. корпус усилителя;
8. диафрагма;
9. крышка корпуса усилителя;
10. поршень;
11. защитный чехол корпуса клапана;
12. толкатель;
13. возвратная пружина толкателя;
14. пружина клапана;
15. следящий клапан;
16. буфер штока;
17. корпус клапана;

1. вакуумная камера;
2. атмосферная камера;
3. каналы
4. каналы

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

• снижение эффективности торможения;
• троение двигателя на холостых оборотах;
• педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Видео о вакуумном усилите тормозов

Торможение автомобиля иногда требует приложения большого усилия на педаль, что приводит к утомляемости водителя и несет в себе потенциальную угрозу — в какой-то момент у водителя просто не хватит сил для нормального торможения. Решает все эти проблемы специальный узел — вакуумный усилитель тормозов. О том, что это такое, о работе усилителя и его эксплуатации читайте в данной статье.

Назначение вакуумного усилителя тормозов

В большинстве современных автомобилей используется гидравлическая тормозная система, в которой усилие, необходимое для сжатия колодок, передается от главного цилиндра к тормозным цилиндрам на колесах с помощью несжимаемой жидкости. Давление, необходимое для прижима колодок, создается главным цилиндром, поршень которого, в свою очередь, приводится в движение педалью тормоза, то есть — самим водителем.

Недостаток гидравлических тормозов в их «чистом виде» — достаточно большое усилие, которое необходимо приложить к педали для эффективного торможения. При этом, чем тяжелее автомобиль, и чем большую скорость он развивает, тем большее усилие необходимо для торможения. И не стоит забывать, что во время поездки, даже непродолжительной, мы нажимаем на педаль тормоза десятки раз, а при длительной поездке, да еще и с тугими тормозами, быстро наступает утомление, торможение из-за усталости становится менее эффективным, и в какой-то момент просто-напросто может произойти авария.

Решение этих проблем найдено, и оно весьма эффективно — это усилитель тормозов . Существует несколько типов и конструкций этого компонента тормозной системы, однако здесь мы рассмотрим один из наиболее простых и надежных из них — вакуумный усилитель тормозов. Данное устройство, объединенное в одну конструкцию с главным тормозным цилиндром, повышает усилие, передаваемое от педали к цилиндру, чем и достигается меньшая усталость водителя и более эффективное торможение. Кроме того, вакуумный усилитель является одним из основных компонентов системы экстренного торможения.

На сегодняшний день типичный вакуумный усилитель тормозов легкового автомобиля повышает усилие, передаваемое ногой через педаль на главный тормозной цилиндр, в среднем в 3-5 раз. Существуют и более мощные усилители, используемые в более массивных автомобилях, однако принцип действия и основные конструктивные элементы всех вакуумных усилителей идентичны, поэтому мы здесь рассмотрим лишь наиболее простую и распространенную конструкцию.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов имеет не слишком сложное устройство. Он, как было сказано, объединен в единую конструкцию с главным тормозным цилиндром, и оба этих узла работают согласованно. Основу усилителя составляет цилиндрический корпус, внутренний объем которого разделен на две герметичные камеры подвижной диафрагмой. Камера, расположенная со стороны тормозного цилиндра, называется вакуумной, вторая камера, расположенная со стороны педали тормоза — называется атмосферной.

Диафрагма со стороны вакуумной камеры соединена штоком с поршнем главного тормозного цилиндра, здесь же находится возвратная пружина. Также в вакуумной камере предусмотрен обратный клапан, через который камера сообщается с источником разрежения (вакуума), о котором скажем чуть позже.

В атмосферной камере, над диафрагмой, расположен следящий клапан, который с помощью толкателя связан с педалью тормоза. С помощью клапана атмосферная камера может сообщаться либо с вакуумной камерой (через вакуумный канал в диафрагме), либо с атмосферой (через атмосферный канал в корпусе следящего клапана) — именно на этом основан принцип действии вакуумного усилителя тормозов.

Как понятно из названия, для работы усилителя необходим вакуум — он создается подключением вакуумной камеры с впускным коллектором (на участке, расположенном после дроссельной заслонки) двигателя. Однако такое решение возможно только в бензиновых моторах, где разрежение во впускном коллекторе достигает значительных величин, а совместно с дизельным двигателем вакуумный усилитель работать просто не будет (слишком мало разрежение во впускном коллекторе). Поэтому в дизелях используется иной источник вакуума — специальный насос. Но и в автомобилях с бензиновыми моторами часто используются насосы, они нужны, главным образом, для работы системы экстренного торможения.

01 — фланец крепления наконечника; 02 — корпус усилителя; 03 — шток; 04 — крышка; 05 — поршень; 06 — болт крепления усилителя; 07 — дистанционное кольцо; 08 — опорная чашка пружины клапана; 09 — клапан; 10 — опорная чашка клапана; 11 — опорная чашка возвратной пружины; 12 — защитный колпачок; 13 — обойма защитного колпачка; 14 — толкатель; 15 — воздушный фильтр; 16 — возвратная пружина клапана; 17 — пружина клапана; 18 — уплотнитель крышки корпуса; 19 — стопорное кольцо уплотнителя; 20 — упорная пластина; 21 — буфер; 22 — корпус клапана; 23 — диафрагма; 24 — возвратная пружина корпуса клапана; 25 — уплотнитель штока; 26 — болт крепления главного цилиндра; 27 — обойма уплотнителя штока; 28 — регулировочный болт; 29 — наконечник шланга; 30 — клапан; А — вакуумная полость; В — канал, соединяющий вакуумную полость с внутренней полостью клапана; С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е — атмосферная полость

Принцип действия вакуумного усилителя тормозов

Работа вакуумного усилителя основана на перепаде давлений в камерах, разделенных диафрагмой. В начальный момент времени, когда педаль тормоза отжата, вакуумная и атмосферная камеры сообщаются через вакуумный канал в диафрагме, в них обеих поддерживается одинаковое низкое давление — тормозной цилиндр находится в покое.

При нажатии на педаль срабатывает следящий клапан, которые постепенно закрывает вакуумный канал между камерами и открывает атмосферный канал в атмосферной камере — в этот момент давление в атмосферной камере превышает давление в вакуумной камере, и диафрагма, испытывая повышенное давление со стороны атмосферной камеры, движется в сторону тормозного цилиндра. При движении диафрагма создает значительное усилие на штоке цилиндра, превышающее в 3-5 раз усилие ноги на педали — так и происходит процесс усиления.

Следящий клапан устроен таким образом, что чем сильнее водитель давит на педаль тормоза, тем сильнее и то усилие, которое передается на поршень тормозного цилиндра. Однако если педаль остановлена в нажатом положении, то останавливается и движение диафрагмы, а вместе с ней и движение поршня — тормозная система затормаживает колеса автомобиля, и готова отозваться на любое движение педали тормоза.

При отпускании педали следящий клапан вновь перекрывает атмосферный канал и открывает вакуумный канал, давление в камерах выравнивается, и система приходит к первоначальному состоянию. Возврат поршня тормозного цилиндра и диафрагмы в начальное положение обеспечивается возвратной пружиной в корпусе усилителя.

Необходимо отметить, что вакуумный усилитель тормозов не «выключается» просто так после остановки или поломки двигателя — это обеспечивает обратный клапан в вакуумной камере. Клапан дает возможность только выходить воздуху из камеры, но стоит двигателю заглохнуть (или остановиться насосу), как клапан из-за возросшего с обратной стороны давления закроется, и будет препятствовать росту давления в камере.

Интересно, что эффективность вакуумного усилителя тормозов зависит от атмосферного давления, и чем оно ниже, тем хуже работает усилитель. Понять это нетрудно. Обычное давление в вакуумной камере усилителя достигает величин 0,067 МПа, это примерно в 1,4 раза меньше нормального атмосферного давления. Такое же давление наблюдается на высоте около 3,5 км над уровнем мора, а это значит, что в условиях высокогорья давление в вакуумной камере сравняется с давлением в атмосферной камере, и усилитель просто-напросто работать не будет!

Понятно, что ежедневные изменения атмосферного давления не могут оказать сколько-либо заметного влияния на работу вакуумного усилителя, да и его эксплуатация в регионах, имеющих возвышенности, тоже не вызывает проблем. А в технике, используемой в условиях высокогорья, применяются усилители тормозов иных конструкций, которые не зависят от факторов окружающей среды.

Особенности эксплуатации автомобиля с вакуумным усилителем тормозов

Никаких особенностей эксплуатация автомобиля с вакуумным усилителем тормозов не имеет, однако здесь есть пара моментов, на которые необходимо обратить внимание.

Во-первых, в работе вакуумного усилителя решающее значение имеет герметичность камер, поэтому любые неисправности, ведущие к потере герметичности, влекут за собой значительное ухудшение в работе тормозной системы. А, во-вторых, неисправный усилитель необходимо сразу же заменить, так как на кону стоят безопасность и жизни людей.

О диагностике и замене вакуумного усилителя стоит задуматься в том случае, если для торможения приходится давить на педаль сильнее, о неполадке свидетельствует и уменьшенный ход педали (причем такое явление наблюдается как при работающем, так и при заглушенном двигателе). При любом подозрении на нарушение работы вакуумного усилителя стоит обратиться в автосервис.

Здесь нужно заметить, что вакуумные усилители тормозов при потере герметичности перестают выполнять свои функции, однако тормозная система в целом не теряет своей работоспособности — в этом случае усилитель просто передает усилие от педали к главному тормозному цилиндру. Это сделано в целях безопасности, да и в этом случае водитель, по увеличению сопротивления педали, поймет, что с усилителем что-то не так.

Как показывает практика, вакуумные усилители тормозов достаточно надежны, они нечасто выходят из строя, и средний водитель за все время владения автомобилем даже и не вспоминает, что у него в тормозной системе есть такой узел.

Вакуумный усилитель тормозов (в простонародье вакуумник) — самая важная конструкция, от надежности которой зависит безопасность движения современного автомобиля, предназначение которого – высокие скорости.

Для минимизации усилий водителя при попытке остановить или замедлить тяжелый автомобиль, используется вакуумный усилитель тормозов , принцип действия которого основан на использовании разрежения. При этом его устройство предусмотрено таким, чтобы при даже минимальном приложении усилия на педаль, создавался значительный тормозящий момент, который передается при помощи перетекающей по специальным армированным шлангам жидкости на колодки. При этом схема работы усилителя, равно как и конструкция усилителя, у автомобилей разных производителей может разниться. Однако принцип работы, основная идея использования вакуумного усиления механического движения, остается неизменной.

Потрясающе высокий коэффициент полезного действия

Как бы то ни было, вакуумный усилитель тормозов в современной машине — это узел, без которого трудно представить себе всю конструкцию в целом. Ведь усилия простой человеческой ноги недостаточно для того, чтобы остановить или замедлить движение многотонного транспортного средства, несущегося, порой, на скорости более сотни километров в час. И именно тогда на помощь приходит это устройство, которое позволяет отработать всей системе в целом с огромным коэффициентом полезного действия (КПД).

Ведь усилия, прилагаемые на педаль тормоза в салоне, бывает настолько незначительным по сравнению с тем, как работает то же самое усилие на колодках, что эффективность принципа действия вакуумного устройства тормозов получается с потрясающим эффектом, весьма редко встречающимся в механике вообще. И, наверное, только вакуумник может обеспечить подобный высокий КПД, который требуется на современных автомобилях, для которых надежность действия и работы системы тормозов, наверное, является самым важным функциональным моментом.

Почему он нужен

Именно вакуумный усилитель делает возможным то, что иногда за рулем многотонного внедорожника можно встретить хрупкую женщину, без особых усилий справляющуюся с многотонной махиной . Причем современные усилители тормозов проектируются, к тому же, с большим запасом прочности и срока службы, от которых, фактически, зависит безопасность водителя и пассажиров, исключительно надежна. Вакуумный усилитель — это исключительно эффективная (в чисто механическом смысле) конструкция, дающая огромную разницу в физической работе, производящейся на “входе” в тормозную систему (работа человеческой ноги, надавливающей на педаль в салоне), и на ее “выходе” (работа суппортов, прижимающих колодку к диску). Поэтому, конструкторы получают возможность сделать так, что даже самое небольшое усилие (считай — молодая хрупкая девушка) может дать значительный результат.

Принцип действия

Главное в узле — надежность конструкции. Для того чтобы приблизительно представить принцип работы вакуумника, можно вообразить себе работу механизма, в рабочий накопительный бачок которого во время работы двигателя автомобиля подается воздух, в итоге достигающий большого давления. И этот накопленный запас воздуха под высоким давлением, фактически, порционно подается в систему, создавая значительное усилие. Вот, собственно, и весь принцип действия вакуумного усилителя тормозов.

Именно по этой причине, на автомобилях ВАЗ, при заглушенном двигателе, давление на педаль не дает такого эффекта, кажется, что тормоза просто пропадают, что в свою очередь вводит неопытных водителей в полное замешательство. На самом же деле необходимо просто значительно усилить давление, ведь вакуумник не участвует в процессе.

Как видим, особых секретов в том, по какому принципу он работает, нет. Однако производители обычно с особым тщанием относятся именно к конструкции данного узла. Оно и понятно. Для современного автомобиля, который предназначен для эксплуатации на высоких скоростях, надежная работа тормозов — самое главное обстоятельство. И в этом плане конструкция вакуумного усилителя, конечно же, просто обязана отличаться надежностью.

Вакуумный усилитель тормозов

Вакуумный усилитель тормозов предназначен для значительного снижения усилий для остановки транспортного средства. При прямой конструкции тормозной системы усилие от педали, развивающееся при нажатии ногой, напрямую передавалось на шток главного цилиндра.

Возможно, этот завальцованный круглый сосуд видится загадочным для среднего автовладельца. В действительности, конструкция, спрятанная внутри, достаточна простая. Большинство вакуумников выполнены из стали и имеют внутри две или три камеры, разделенными резиновой диафрагмой, управляющий поршень и систему воздушных клапанов, обеспечивающих автоматическую работу бустера после запуска двигателя.

Полости емкости сообщены с системой подачи воздуха во впускной коллектор двигателя и с атмосферой. Полость, обращенная к главному тормозному цилиндру называется вакуумной. В ней установлена конусная пружина для возврата диафрагмы в состояние покоя и, как следует из названия, в ней создается основное разрежение.

Вторая полость, обращенная к водителю, называется атмосферной. Хотя в действительности, она становится таковой только при рабочем ходе педали торможения.

В состоянии покоя обе полости сообщаются с системой разрежения и имеют одинаковое давление, которое ниже атмосферного. При нажатии педали тормоза, за счет срабатывания системы клапанов перекрывается клапан, установленный в центре поршня мембраны и сообщающий переднюю и заднюю полости.

Поршневая система воздушных клапанов подачи атмосферного воздуха закрыта гофрированным резиновым рукавом и состоит из тарельчатого клапана, пружины и воздушного фильтра. При нажатии на педаль поршень, управляющий мембраной смещается и обеспечивает перемещение тарельчатого клапана. Так как в состоянии покоя в полости, обращенной назад, фиксируется вакуум, то практически мгновенно при открытии подачи давление выравнивается с атмосферным. Разница давления в передней и задних полостях позволяет развить дополнительное усилие на поршне управления мембраной. Происходит небольшое дожатие управляющего штока главного рабочего цилиндра. Вся система переходит в равновесное состояние за счет противодействия конусной пружины и перекрытия подачи атмосферного воздуха. Вакуумный усилитель тормозов находится в равновесном рабочем состоянии до момента изменения положения педали.

При прекращении торможения тормозная педаль занимает исходное положение под действием возвратной пружины, установленной в салоне автомобиля. Вакуумный усилитель тормозов также переходит в равновесное состояние покоя, выводя атмосферный воздух из второй камеры в систему подачи воздуха двигателя за счет сообщение полостей через центральный воздушный клапан.



Внешний вид вакуумного усилителя с установленным главным тормозным цилиндром





Вакуумный усилитель в разрезе

Неисправности вакуумного усилителя тормозов

Как любая механическая система вакуумник может терять свою работоспособность за счет нарушения целостности его отдельных частей или агрегата в целом. К основным симптомам, указывающим на возможные проблемы, относятся:

1. Отказ тормозной системы при наличии тормозной жидкости и отсутствии видимых протечек магистралей
2. Жесткость педали при нажатии
3. Спонтанное изменение жесткости тормозной педали при нажатии
4. Наличие постороннего свиста воздуха при нажатии педали тормоза

Неисправности вакуумного усилителя тормозов отрицательно влияют на эффективность торможения и могут повлечь аварии. При выявленных проблемах может потребоваться ремонт вакуумного усилителя тормозов.

Как проверить вакуумный усилитель тормозов

Знание как проверить вакуумный усилитель тормозов поможет определиться с объемом необходимого ремонта. Чтобы проверить работоспособность усилителя достаточно выполнить несколько простых тестов:

1. При выключенном двигателе нажмите на педаль тормоза подряд 5-6 раз не превышая обычного усилия торможения. Зафиксируйте педаль в крайнем нижнем положении. Запустите двигатель. При нормально работающем бустере педаль продолжит движение под прикладываемым усилием.
2. Чтобы проверить целостность вакуумного шланга запустите двигатель, используя спрей, содержащий спирт или керосин или любую другую легкогорючую нефтяную фракцию, например WD, нанесите состав на шланг. При наличии прорывов обороты двигателя увеличатся.
3. Для проверки целостности внутренних частей запустите двигатель, дайте поработать в течение пары минут. Непосредственно перед выключением двигателя нажмите на педаль и зафиксируйте ногу. После выключения двигателя удерживайте педаль в таком положении. Возникновение усилия, стремящегося вернуть педаль тормоза в исходное состояние, свидетельствует о наличии неисправности.

Ремонт вакуумного усилителя тормозов

Обычно ремонт вакуумного усилителя не производится. Вакуумная часть считается неразборной, да и комплектующие детали для ремонта этого изделия не поставляются, производится замена вакуумного усилителя тормозов.
Возможна полная переборка усилителя в условиях авторемонтного предприятия при условии получения ремкомплектов.

Замена вакуумного усилителя тормозов

Замена вакуумного усилителя тормозов производится в следующем порядке:

1. Удалить шплинт крепления оси толкателя к педали и вывести толкатель из зацепления
2. Отсоединить шланг, идущий от впускного коллектора
3. Демонтировать главный рабочий цилиндр без отсоединения трубок
4. Отвернуть со стороны салона две гайки крепления вакуумника к передней стенке
5. Снять вакуумник

Монтаж выполнить в обратной последовательности. После установки нового изделия провести проверку работоспособности нового бустера.

Вакуумный усилитель тормозов. Принцип работы и диагностика без снятия с автомобиля

  Dim lights Embed Embed this video on your site

Какие проблемы могут возникнуть с усилителем тормозов?

Используя вакуумное давление в ваших интересах, усилители тормозов позволяют остановить автомобиль с минимальным усилием на педали. Сама внутренняя работа, которая обеспечивает эту ценную помощь, может потерпеть неудачу, однако большая часть работы останется в ваших руках без какого-либо уведомления. Хотя это относительно редко, важно знать, на что обращать внимание, чтобы определить, выходит ли из строя ваш усилитель тормозного тормоза или вышел из строя. Затем вы можете предпринять правильные шаги, чтобы устранить проблему и поддерживать свой автомобиль в оптимальном состоянии милю за милей.

В усилителях тормозов

используется вакуум от двигателя или автономный насос, чтобы замедлить автомобиль, когда вы нажимаете на тормоза. Это значительно упрощает нажатие на педаль тормоза и улучшает тормозную реакцию автомобиля. Каждый компонент должен безотказно выполнять свою работу, иначе усилитель тормозов не сможет оказать нужное давление. Когда это произойдет, вы можете заметить следующие симптомы.

• Тяжело нажимать на педаль тормоза

Когда система работает полностью и все в порядке, усилитель тормозов позволяет легче нажимать на педаль тормоза при нажатии на тормоз, чтобы остановить автомобиль.Это не обязательно сделает тормоза лучше, как думает большинство людей, но определенно сделает вождение и остановку автомобилем более приятным.

Однако, когда система перестает работать правильно, вы должны приложить это дополнительное давление к педали тормоза, чтобы активировать тормоза. Итак, когда бустер начинает выходить из строя, вы, вероятно, заметите, что педаль нажимать намного сложнее.

• Увеличенный тормозной путь

Без усилителя тормозов мощность вашей тормозной системы значительно снизится.При этом вы можете заметить, что тормозной путь вашего автомобиля увеличился на несколько футов или более. Эта проблема, вероятно, будет усугубляться до тех пор, пока проблемы с усилителем тормозов не будут решены должным образом.

• Двигатель глохнет при торможении

Если уплотнения внутри усилителя тормозов вышли из строя, система может попытаться увеличить вакуум из двигателя для компенсации. В определенный момент избыточная тяга приведет к остановке двигателя при нажатии на педаль тормоза.При таком высоком давлении вакуума, протекающем через систему, это может даже привести к попаданию тормозной жидкости внутрь усилителя, а также к повреждению уплотнений в главном цилиндре.

Если вы заметили любую из этих проблем, важно найти проблему и выполнить весь необходимый ремонт. Езда с неисправным или неисправным усилителем тормозов довольно опасна, так как в дальнейшем может привести к полному отказу тормозов.

Ремонт усилителя силового тормоза обычно означает замену усилителя из-за их конструкции.Некоторые усилители старой конструкции будут разбираться с помощью обычных ручных инструментов, но многие из них имеют гофрированную конструкцию, что делает невозможным без специальных инструментов и оборудования. Если бустер действительно плохой и необходимо сохранить исходный бустер, существуют доступные услуги, которые восстановят ваш существующий блок. Замена — вообще лучший путь.

Описанные выше симптомы могут наводить на мысль, что усилитель тормозов действительно плохой. Однако есть и другие причины, по которым усилитель тормозов может показаться неисправным, но это что-то очень простое.При диагностике проблемы обязательно проверьте следующее:

• Низкое разрежение от двигателя
• Отказ обратного клапана или втулки на бустере
• Неправильный или отсоединенный вакуумный шланг

Примером одной из этих небольших проблем, упомянутых выше, является что-то столь же простое, как шланг. Если вместо вакуумной линии использовался топливный шланг, шланг мог бы сломаться и покинуть усилитель тормозов без давления, которое ему необходимо. работают правильно.Какое разочарование пройти через замену усилителя, чтобы узнать, что простой шланг может решить проблему.

Понимая, что ухудшает производительность вашего усилителя тормозов, вы можете выполнить необходимый ремонт и быстро вернуть свой автомобиль в путь. Вы также сэкономите деньги в долгосрочной перспективе, точно определив проблему и избегая пугающих частей пушки.

Может ли неисправный усилитель тормозов повлиять на работу двигателя?

Может ли неисправный усилитель тормозов повлиять на работу двигателя?

Например, засоренный каталитический нейтрализатор может снизить вакуум в двигателе и привести к ухудшению работы усилителя тормозов.Плохая утечка вакуума во впускном канале также может вызвать более низкий вакуум. Негерметичный усилитель тормозов также может стать причиной плохой работы двигателя. … Хороший усилитель с соответствующим вакуумом заставит педаль немного упасть.

Не приведет ли неисправный усилитель тормозов к блокировке тормозов?

Но если усилитель застревает в режиме ускорения, он будет продолжать прилагать усилие к тормозам даже после того, как вы отпустите педаль. … Затем, в следующий раз, когда ваши тормоза заблокируются, остановитесь и отсоедините вакуумный шланг.Если тормоза освободятся, бинго — нужен бустер. Но это мог быть и главный цилиндр.

Признаки неисправности или неисправности главного тормозного цилиндра

• Ненормальное поведение педали тормоза. Одним из первых симптомов, обычно связанных с неисправным или неисправным главным тормозным цилиндром, является ненормальное поведение педали тормоза. …
• Загрязненная тормозная жидкость. Еще один признак неисправности главного тормозного цилиндра — загрязненная тормозная жидкость. …
• Загорается индикатор проверки двигателя.

Неисправный усилитель тормозов может вызвать ряд проблем. Это одни из самых распространенных. … Педаль жесткого тормоза: проблема с усилителем тормозов любого типа может привести к тому, что педаль будет трудно нажимать. Увеличенный тормозной путь: вышедший из строя усилитель снижает мощность торможения, а это означает, что для остановки потребуется больше времени.

Как узнать, что мой вакуумный усилитель тормозов неисправен?

Запустите двигатель и дайте ему поработать на холостом ходу. 7. Теперь нажмите педаль тормоза и выключите двигатель, но удерживайте педаль нажатой примерно 30 секунд после выключения двигателя.Педаль должна удерживать свое положение, в противном случае есть утечка в усилителе тормозов, клапане, вакуумном шланге или впускном коллекторе.

Как проверить вакуумный усилитель тормозов?

Тест усилителя тормозов 1

1. При выключенном двигателе нажмите педаль тормоза, чтобы удалить остаточный вакуум в усилителе.
2. Удерживайте педаль нажатой во время запуска двигателя. Когда двигатель запускается, педаль должна опускаться примерно на 1/4 дюйма, это означает, что усилитель работает правильно.

Проверка усилителя тормозов 1

1. При выключенном двигателе нажмите педаль тормоза, чтобы удалить остаточный вакуум в усилителе.
2. Удерживайте педаль нажатой во время запуска двигателя. Когда двигатель запускается, педаль должна опускаться примерно на 1/4 дюйма, это означает, что усилитель работает правильно.

Может ли усилитель тормозов вызвать мягкую педаль?

Педаль тормоза низкая и пористая. … Усилитель никогда не будет вызывать нажатие педали тормоза или приглушить его, не проверять наличие воздуха или другие проблемы с гидравликой.Неисправный усилитель только приведет к тому, что педаль станет жесткой или не вернется.

Что означает, когда педаль тормоза упирается в пол?

«Мягкая» педаль тормоза, доходящая до пола, может быть вызвана рядом причин. Низкий уровень тормозной жидкости — проверьте, нет ли утечек под автомобилем. … Если усилитель плохой, то для остановки автомобиля потребуется большее усилие на педаль. Выход из строя главного цилиндра — обычно это причина, если вы не теряете тормозную жидкость.

Признаки неисправного или неисправного усилителя тормозов

• Педаль Hard.Первичный индикатор того, что усилитель тормозов выходит из строя или выходит из строя, — это педаль тормоза, которую очень трудно нажимать. …
• Более длинный тормозной путь. Наряду с жесткой педалью тормоза вы можете заметить, что автомобилю требуется больше времени, чтобы фактически остановиться. …
• Двигатель глохнет при включении тормозов. …
• Проверить усилитель.

Что вызывает выход из строя усилителя тормозов?

Плохая утечка вакуума на впуске также может вызвать более низкий вакуум. Негерметичный усилитель тормозов также может стать причиной плохой работы двигателя…. Хороший усилитель с соответствующим вакуумом заставит педаль немного упасть. Это связано с тем, что усилитель значительно увеличивает давление педали.

Признаки неисправного или неисправного усилителя тормозов

Назначение усилителя тормозов — усилить тормозную систему, то есть вам не нужно прикладывать большое усилие к тормозам, чтобы они действительно сработали. Усилитель тормозов расположен между педалью тормоза и главным цилиндром и использует вакуум для преодоления давления жидкости в тормозной системе.Если тормоза не работают должным образом, нельзя управлять автомобилем. Усилитель тормозов является неотъемлемой частью тормозной системы, поэтому обратите внимание на следующие 3 симптома, чтобы сразу же их отремонтировать:

1. Педаль жесткого тормоза

Основным признаком неисправности усилителя тормозов является педаль тормоза, которую очень трудно нажимать. Эта проблема может возникать постепенно или проявляться сразу. Кроме того, педаль тормоза не вернется в исходное положение после нажатия.Как только вы заметите, что педаль тормоза не нажимается, обратитесь к профессиональному механику для замены усилителя тормозов. Очень важно, чтобы неисправности усилителя тормозов устранялись быстро — на автомобиле с неисправным усилителем тормозов ездить небезопасно.

2. Увеличенный тормозной путь

Наряду с жесткой педалью тормоза вы можете заметить, что автомобилю требуется больше времени, чтобы фактически остановиться. Это связано с тем, что вы не получаете фактического увеличения мощности, необходимого для правильной остановки автомобиля. Более длинный тормозной путь может быть опасным при любой погоде, потому что это может сделать вашу машину непредсказуемой.Эта проблема должна быть рассмотрена механиком, как только вы ее заметите.

3. Двигатель глохнет при торможении

Когда усилитель тормозов выходит из строя, он может вытягивать из двигателя избыточный вакуум. Это происходит, когда диафрагма внутри усилителя тормозов выходит из строя и позволяет воздуху обходить уплотнение. Затем нажимаются тормоза, двигатель чувствует себя так, как будто он глохнет, и холостые обороты могут упасть. Помимо снижения эффективности торможения, остановка двигателя может вызвать серьезные проблемы.

Испытание бустера

Поскольку в большинстве автомобилей используется вакуумная система, усилитель тормозов можно протестировать у вас дома.Выполните следующие 3 шага:

1. При выключенном двигателе прокачайте тормоза — раз пять-шесть хватит. Это истощает накопленный вакуум.

2. Включите двигатель, слегка нажав на педаль тормоза. Если усилитель тормозов работает нормально, педаль немного отпадет, но затем станет твердой.

3. Если ваш усилитель тормозов не работает должным образом, ничего не произойдет, или педаль тормоза будет давить на вашу ногу после запуска двигателя.Это может быть признаком неисправности усилителя тормозов или проблемы с вакуумным шлангом.

Если вы заметили, что педаль тормоза нажимается с трудом, выше, чем обычно, и вашему автомобилю требуется больше времени для остановки, попросите механика проверить его на дороге. При необходимости механик своевременно заменит усилитель тормозов, чтобы вы могли снова безопасно управлять автомобилем.

Все, что вам нужно знать о усилителях тормозов (2021)

Представьте себе количество тормозного давления, необходимое для остановки автомобиля весом 4000 фунтов.

Наверное, много, правда?

А теперь представьте, что пытаетесь самостоятельно остановить этот автомобиль .

Звучит невозможно?

Ну, именно так устроена каждая машина!

Все, что вам нужно сделать, это нажать на педаль тормоза — и ваш автомобиль замедлится.

Но вот вопрос —

Как вы можете создать все эту останавливающую силу с только вашей ногой?

Здесь вступает в игру усилитель тормозов.

А что такое усилитель тормозов ?

В этой статье мы рассмотрим все, что вам нужно знать о усилителях тормозов.

Мы расскажем, что это такое, как они работают, проблемы и симптомы усилителя тормозов, и даже покажем вам самый простой способ решения этих проблем!

В этой статье содержится код

(Щелкните ссылку ниже, чтобы перейти к определенному разделу)

Что такое усилитель тормозов и для чего он нужен?

Усилитель тормозов — это устройство, используемое для усиления усилия, прикладываемого к педали тормоза, при передаче этого усилия на главный тормозной цилиндр.Тормозные системы, в которых они есть, часто называют «механическими тормозами».

Усилитель тормозов используется почти на всех автомобилях с гидравлическими тормозами — вы не увидите их на транспортных средствах, которые используют пневматические системы под давлением в качестве основных тормозных контуров.

Вот как усилитель тормозов является важной частью вашей тормозной системы:

• Когда вы нажимаете на педаль тормоза , ваша ступня прилагает усилие около 70 фунтов.
• Эта сила проходит через усилитель тормозов , который усиливает ее (часто добавляя 200-300 фунтов силы) на главный цилиндр
• Главный цилиндр затем преобразует эту силу в гидравлическое давление
• Гидравлическая тормозная жидкость передает это давление через тормозные магистрали
• Передаваемое гидравлическое давление воздействует на тормозной суппорт (в дисковом тормозе) или на колесный цилиндр (в барабанном тормозе)
• Тормозные колодки (на тормозной суппорт) или тормозные колодки (на колесном цилиндре), затем используйте это давление для создания трения и замедления колес до остановки

Совет: Если вы хотите узнать больше о тормозных колодках, откройте для себя Какова длина последних тормозных колодок и Типы тормозных колодок , которые вы можете использовать.

Что, если бы в современных автомобилях не было бустера?

Без усилителя тормозов нам пришлось бы нажимать намного сильнее, чем обычно, чтобы заставить тормозную систему сработать. Тормозной путь увеличится, а экстренное торможение, вероятно, будет не таким эффективным!

Как еще известны усилители тормозов?

Поскольку усилители тормозов существуют уже некоторое время, у них есть другие названия, например:

• Усилитель тормозов
• Система тормозов
• Вакуумный усилитель тормозов
• Усилитель тормозного усилия
• Вакуумный усилитель

3 типа Усилители тормозов

Есть три типа усилителя тормозов.

Каждый усилитель тормозов обычно устанавливается на противопожарной перегородке в моторном отсеке. Вы найдете его между педалью тормоза и главным цилиндром:

1. Вакуумный усилитель тормозов

Вакуумный усилитель тормозов является наиболее часто используемым типом.

В бензиновых двигателях без наддува используется вакуум для усиления давления на педаль тормоза.

2. Вакуумный насос

В некоторых дорожных транспортных средствах вместо впускного коллектора двигателя используется вакуумный насос.

Сюда входят:

• Автомобили с двигателями с турбонаддувом
• Автомобили с дизельными двигателями
• Электромобили
• Гибридные автомобили

Вакуумные насосы могут приводиться в действие механически (от двигателя) или через электродвигатель (электрический усилитель тормозов). Вакуумный насос также используется на большой высоте, где безнаддувные автомобили не могут создать достаточно вакуума для усилителя тормозов.

3. Гидравлический Усилители тормозов

В усилителе тормозов этого типа используется прямое гидравлическое давление, создаваемое насосом гидроусилителя рулевого управления, а не вакуумное давление.

Как работает обычный вакуумный усилитель тормозов

Хотя существует трех типов усилителей тормозов , вакуумные усилители и являются наиболее распространенными. Так что, скорее всего, автомобиль, на котором вы едете, использует его!

Давайте рассмотрим, как работает этот тип бустера и как им удается так быстро усиливать все это давление:

Механика вакуумного усилителя тормозов

Усилитель тормозов имеет две камеры, разделенные диафрагмой.

Некоторые усилители тормозов поставляются с одинарной диафрагмой, а другие — с тандемной диафрагмой — обычно используются для более крупных автомобилей и грузовиков.

Одна из камер связана с педалью тормоза, а другая — с главным цилиндром.

Шток, соединенный с узлом педали тормоза, проходит через центр диафрагмы на своем пути к поршню главного цилиндра.

Вот что происходит, когда ваш двигатель работает и вы нажимаете на педаль тормоза:

1. Когда воздух проходит через двигатель через впускной клапан, в каждой камере происходит одинаковое падение давления, создавая вакуум (через вакуумный шланг).

2. При нажатии на педаль тормоза шток перемещается вперед и открывается воздушный клапан.

3. Воздух втягивается в педаль тормоза сторона усилителя, создавая атмосферное давление. Односторонний обратный клапан усилителя (соединенный с вакуумным шлангом) предотвращает попадание воздуха в отверстие для всасывания вакуума.

4. Разница давлений позволяет вакууму на впуске, присутствующему в главном цилиндре , сторона , притягивать диафрагму.

5. Поскольку шток передает усилие, прилагаемое педалью тормоза, диафрагма также тянет шток, увеличивая силу, действующую на поршень главного цилиндра.

Это усиление сил помогает быстро и легко затормозить автомобиль.

Отпускание педали тормоза закрывает воздушный клапан, останавливая процесс.

9 Признаков неисправности усилителя тормозов

Теперь вы знаете, как работают усилители тормозов.

Но что происходит , когда что-то пойдет не так ?

Вот некоторые симптомы неисправности усилителя тормозов.

Если вы заметили кого-либо из них, немедленно отнесите машину к механику:

1. Жесткий тормоз Педаль Действие

Педаль жесткого тормоза часто является сильным признаком неисправности усилителя тормозов. Неисправный усилитель тормозов теряет способность усиливать усилие вашей стопы, что приводит к тому, что вам приходится прилагать больше усилий при нажатии на педаль тормоза.

Это пониженное усилие на главном цилиндре снижает гидравлическое давление в тормозной жидкости, что затрудняет торможение.

2. Увеличено Торможение Расстояние

Если вы заметили, что ваша машина больше не останавливается так быстро, как раньше, у вас могут быть проблемы с усилителем тормозов.

3. Тормоз высокого давления Педаль Положение

Здесь педаль тормоза может двигаться меньше обычного (что означает «высокий»), или может потребоваться дополнительное время, чтобы вернуться в исходное положение после того, как вы отпустите педаль.

Любое из этих условий может произойти из-за дисбаланса в вакуумных камерах неисправного вакуумного усилителя тормозов.

4. Шипение

Заметили шипение при включении тормозов ?

Это может быть утечка из вакуумного усилителя через диафрагму или корпус, или это может быть

, возможно, негерметичный вакуумный шланг.

5. Нарушение работы двигателя

Вот еще один потенциальный симптом, вызванный утечкой вакуума.

Допустим, есть отверстие в диафрагме или неисправный вакуумный обратный клапан, который втягивает воздух в вашу систему.

Этот воздух может повлиять на топливную смесь в двигателе.

Неправильная топливная смесь влияет на правильное количество газа, уменьшая его охлаждающее действие и увеличивая трение и температуру деталей двигателя. Это может привести к преждевременному воспламенению, когда топливо воспламеняется до того, как загорится свеча зажигания.

Предварительное зажигание также может привести к повреждению поршня или сгоревшему клапану, что потребует дорогостоящего ремонта.

6. Загораются сигнальные лампы

Если ваш автомобиль оснащен электронным усилителем тормозов, неисправность сборки может повлиять на антиблокировочную тормозную систему (ABS).В результате загораются сигнальные лампы тормозной системы, такие как ABS, система стабилизации или трекшн-контроля.

7. Утечка жидкости

Утечки жидкости могут указывать на целый ряд различных проблем в вашем автомобиле.

Если в вашем автомобиле используются гидроусилители и течет жидкость для гидроусилителя рулевого управления, есть большая вероятность, что ваш гидроусилитель скоро выйдет из строя.

Электронные усилители тормозов, расположенные вместе с главным цилиндром, также могут иметь утечки, которые могут снизить их эффективность.

8. перегретый гидроусилитель

Иногда температура жидкости в гидроусилителе может резко возрасти из-за условий окружающей среды. Такой скачок температуры может привести к повреждению уплотнений и золотникового клапана гидроусилителя, что снизит эффективность тормозов.

9. Отказ гидроусилителя руля

Гидравлические усилители приводятся в действие насосом гидроусилителя рулевого управления.

Если гидроусилитель руля выходит из строя, обычно одновременно выходит из строя и усилитель.

Простой способ проверить усилитель тормозов

Многие из этих симптомов трудно обнаружить, поскольку они связаны с различными внутренними компонентами вашего автомобиля. Но есть более простой способ проверить усилитель тормозов, особенно если в вашем автомобиле используется обычный вакуумный усилитель.

Конструкция усилителя тормозов позволяет ему удерживать достаточно вакуума, чтобы позволить вам задействовать тормоза один или два раза без работающего двигателя. Это поможет вам остановить автомобиль в случае отказа двигателя.

Вот как вы можете проверить свой вакуумный усилитель:

• При выключенном двигателе качает тормоза несколько раз.
• Затем слегка нажмите на педаль тормоза при включении зажигания.
• Педаль тормоза должна немного прогнуться, затем стать твердой.
• Если он становится жестким или нет заметных изменений, скорее всего, вышел из строя усилитель тормозов.

Если вы подозреваете, что проблема связана с усилителем тормозов, вам следует обратиться к мобильному механику с по , который поможет вам .Просто слишком опасно ехать в ремонтную мастерскую без полноценного тормоза.

Самое простое решение проблем с усилителем тормозов

Проблемы с усилителем тормозов могут проявляться по-разному, и важно, чтобы ваш механик выяснил, что вызывает проблему.

Итак, когда вам нужна помощь в решении проблем с усилителем тормозов, убедитесь, что механик:

• Сертифицирован ASE
• Использует только высококачественные запасные части и инструменты
• Предлагает гарантийное обслуживание

Кроме того, как мы уже упоминали, ищите механика, который сможет прийти к вам — так как вы не должны вождение автомобиля в ремонтную мастерскую с неисправными тормозами.

И если вы ищете механика, который отметит все эти флажки, не ищите больше, чем RepairSmith , чтобы помочь вам.

RepairSmith — это удобное решение для ремонта и обслуживания мобильных автомобилей .

Вот почему RepairSmith должен быть на вершине вашего списка ремонтных решений:

• Ремонт усилителя тормозов может быть выполнен прямо у вас на подъездной дорожке
• Удобное и простое онлайн-бронирование
• Конкурентоспособная предварительная цена
• Ремонтные работы выполнят специалисты, сертифицированные ASE
• Все ремонтные работы и техническое обслуживание выполняются с использованием высококачественного оборудования и запасные части
• RepairSmith предоставляет 12-месячную гарантию на 12 000 миль на весь ремонт.

И сколько будет стоить замена усилителя тормозов?

В среднем это будет стоить от 325 до 1250 долларов, в зависимости от марки и модели вашего автомобиля.Чтобы получить более точную оценку, все, что вам нужно сделать, это заполнить эту онлайн-форму.

Последние мысли

Усилитель тормозов — один из важнейших компонентов тормозной системы вашего автомобиля.

Вот почему всегда полезно следить за тем, чтобы усилитель тормозов был в хорошем состоянии. Соблюдайте график регулярного технического обслуживания, чтобы оставаться в безопасности в дороге.

И если вы заметили какой-либо из упомянутых нами симптомов, обратитесь в ремонтную мастерскую, чтобы назначить встречу для решения любых проблем с усилителем тормозов!

Замена усилителя тормозов: что нужно знать (2021)

Вот то, что не хочет испытать ни один автовладелец:

Вы нажимаете на педаль и чувствуете, что толкаете тонну кирпичей.Кроме того, ваш автомобиль больше не замедляется так быстро, как раньше, поэтому торможение становится нервным переживанием.

Очевидно, что это проблема, на которую должен обратить внимание ваш механик.

И это, скорее всего, связано с усилителем тормозов.

Но как узнать , когда вам нужна замена усилителя тормозов?

И как лучше всего это исправить?

В этой статье мы рассмотрим, как обнаружить неисправный усилитель тормозов.Мы ответим на все вопросы, которые могут у вас возникнуть, когда вам понадобится замена усилителя, и даже выделим простое решение для замены.

В этой статье:

(Щелкните ссылку ниже, чтобы перейти к определенному разделу)

Но сначала давайте кратко рассмотрим, что такое усилитель тормозов и что он делает:

Что делает усилитель тормозов

Когда вы нажимаете педаль тормоза, усилитель усиливает усилие , направляя его к главному тормозному цилиндру и тормозным суппортам.Тормозные суппорты затем нажимают на тормозные колодки , которые сжимают тормозные диски, чтобы замедлить автомобиль.

Вот как «постукивание» вашей ногой останавливает движение машины весом 4000 фунтов!

Хотя это не , а усиливающий фактор , действующий во всей тормозной системе, усилитель тормозов играет важную роль в облегчении нажатия на педаль тормоза.

Обычно вы найдете три типа усилителя тормозов:

• Вакуумные усилители являются наиболее распространенными.Они используют вакуум двигателя от коллектора двигателя (или от вакуумного насоса) для повышения тормозной способности автомобиля.

Обратный клапан предотвращает попадание нежелательного воздуха в вакуумный усилитель. Этот воздух может попасть в тормозную жидкость и снизить гидравлическое давление в тормозных магистралях, что снизит эффективность вашего тормоза.

• Гидравлические усилители используют гидравлическое давление от насоса гидроусилителя рулевого управления вместо вакуумного насоса.

• Электрогидравлические усилители обычно используют гидравлический насос и аккумулятор в сборе.

Поскольку вакуумный усилитель является наиболее широко используемым типом, вот краткое описание того, что происходит в вакуумном усилителе тормозов:

• Бустер имеет две камеры, разделенные дисковой диафрагмой.
• Когда двигатель работает , в обе эти бустерные камеры подается разрежение от впускного коллектора автомобиля.
• Водитель нажимает педаль тормоза, активируя клапан, который пропускает наружный воздух, создавая атмосферное давление на одной стороне усилителя.
• Перепад давления между двумя сторонами усиливает усилие от педали тормоза, когда толкатель направляется в главный цилиндр , создавая усилитель .
• Когда водитель отпускает педаль, разрежение возвращается к обеим сторонам усилителя.

Теперь, когда вы знаете, что такое усилители тормозов и как они работают, давайте рассмотрим, что происходит, когда что-то не так:

Как определить неисправный усилитель тормозов

Вот некоторые общие признаки выхода из строя усилителя силового тормоза:

1.Педаль жесткого тормоза

Работающий усилитель тормозов позволяет легко нажимать на педаль тормоза.

С неисправным усилителем тормозов вы, вероятно, потеряете весь усилитель мощности, который у вас обычно есть, что приведет к жесткой педали тормоза, которую трудно нажимать.

Если ваш автомобиль зависит от вакуумного насоса или использует гидроусилитель с насосом гидроусилителя рулевого управления, то один из этих насосов может выйти из строя.

2. Педаль высокого тормоза

Вы также можете заметить, что педаль тормоза расположена выше, чем обычно, и вам потребуется поднять ногу выше, чтобы надавить на нее.

Это еще один контрольный признак того, что с вашей тормозной системой что-то не так, и это может быть проблема с усилителем тормозов.

3. Пониженное тормозное усилие

Это проще всего заметить.

Когда вы нажимаете педаль тормоза и обнаруживаете, что ваш автомобиль не замедляется так быстро, как раньше, что-то не так.

И поскольку усилитель тормозов напрямую отвечает за усиление тормозного усилия, он не выполняет свою работу, и что-то не так.

4. Утечки жидкости

Утечки любого вида жидкости из вашего автомобиля указывают на какую-то проблему.

Самая распространенная из этих проблем — утечка гидравлической тормозной жидкости из поврежденного усилителя тормозов или главного цилиндра.

Утечка жидкости в главном тормозном цилиндре происходит, если главный тормозной цилиндр протекает сзади. В этом случае ваш механик может вынуть главный цилиндр из моторного отсека и осмотреть его.

Тормозная жидкость в усилителе может повредить диафрагму усилителя. Мало того, утечка тормозной жидкости снизит гидравлическое давление в тормозных магистралях и, возможно, приведет к попаданию воздуха в тормозную жидкость, что еще больше снизит давление.

Иногда отсутствуют какие-либо внешние признаки утечки жидкости такого типа, и один из способов выяснить это — попросить вашего механика пропустить масляный щуп чистого двигателя через вакуумный обратный клапан усилителя. Если на масляном щупе двигателя есть тормозная жидкость, то определенно есть утечка тормозной жидкости.

5. Ограниченная работа двигателя

Прокол диафрагмы усилителя силового тормоза вызывает утечку вакуума, которая может втягивать воздух в систему впуска, влияя на топливную смесь вашего двигателя. Обороты вашего двигателя могут упасть, и может возникнуть ощущение, что ваш двигатель глохнет каждый раз, когда вы нажимаете педаль тормоза.

Эта конкретная проблема может привести не только к плохим тормозам — она ​​также может вызвать дорогостоящие проблемы с двигателем. Утечка вакуума также может быть вызвана другими проблемами, такими как треснувшая вакуумная линия.

6. Ваши сигнальные лампы начинают мигать

Проблемы с усилителем тормозов могут привести к включению ламп ABS или антипробуксовочной системы. Иногда даже контрольные лампы Check Engine могут загореться из-за проблем с усилителем.

Например, если диафрагма усилителя протекает и позволяет втягивать неизмеренный воздух — кислородные датчики обнаруживают бедную топливную смесь и запускают световой индикатор Check Engine.

Если вы столкнетесь с какими-либо из этих симптомов неисправности усилителя тормозов, всегда рекомендуется отвести машину к механику , так как вам, скорее всего, понадобится замена усилителя тормозов.

Замена усилителя тормозов: 8 вещей, которые вы должны знать

Вот ответы на некоторые вопросы, которые могут возникнуть при работе с неисправным усилителем тормозов.

1. Могу ли я проверить усилитель тормозов?

Да.

Вы можете выполнить простой тест, чтобы убедиться, что ваш вакуумный усилитель тормозов работает.

Вот как:

• При выключенном двигателе нажмите педаль тормоза примерно шесть раз. Это удалит любой вакуум, накопленный в бустере.
• Теперь слегка нажмите на педаль тормоза и заведите автомобиль.

Если педаль дает немного под вашей ногой, а затем уплотняется, усилитель тормозов в порядке.

Если педаль становится жесткой, не может упасть, вероятно, неисправен усилитель тормозов.

2. Насколько срочно нужна замена усилителя тормозов?

Неисправный усилитель тормозов — это то, что нужно исправить как можно скорее.

Кроме того, вождение с проблемой тормозов никогда не является хорошей идеей, поэтому не езжайте к механику, а позвоните одному из них, чтобы он приехал к вам.

3. Могу ли я водить машину с неисправным усилителем тормозов?

Быстрый ответ — да.

Вы можете управлять приводом с неисправным усилителем тормозов, поскольку в усилителе все еще есть механическое соединение через шток усилителя, даже если нет усилителя мощности.

Если все остальное в порядке, то ваш главный цилиндр по-прежнему будет прокачивать тормозную жидкость по тормозным магистралям, чтобы тормоза сработали.

Однако рекомендуется ли вождение без усилителя тормозов ?

Определенно нет.

Чтобы остановить машину, нужно было сильнее надавить. Без усилителя тормозов вам пришлось бы довольно сильно нажимать на педаль тормоза, чтобы хоть немного сбавить скорость.

Почему?

Потому что теоретически вы теперь боретесь с инерцией тяжелой машины почти 1: 1 — это 4000 фунтов стали по сравнению с силой вашей ноги!

4. Неисправный усилитель тормозов — отдельная проблема?

Иногда.

Иногда проблемы с усилителем тормозов могут быть изолированной проблемой, которую можно решить с помощью простого ремонта усилителя тормозов.В качестве альтернативы, это может быть неисправный обратный клапан и проблема с вакуумным шлангом усилителя. Скорее всего, потребуется замена шланга или клапана.

Однако, если проблема с усилителем тормозов возникла какое-то время, это может повлиять на другие компоненты тормозной системы.

Может потребоваться замена тормозных колодок , и даже шины или другие подключенные детали автомобиля могли быть повреждены из-за неисправного усилителя тормозов.

5. Каковы преимущества замены усилителя тормозов?

Помимо очевидного преимущества более легкого торможения, вы будете лучше контролировать свой автомобиль.Вы можете быстро замедляться и проходить более плавные повороты.

У вас также может быть лучшая экономия топлива.

Как?

Торможение также потребляет много топлива, а непостоянное торможение (из-за неисправного усилителя) приведет к снижению расхода топлива.

6. Могу ли я самостоятельно заменить усилитель тормозов?

Если вы не квалифицированный механик, не рекомендуется выполнять эту замену самостоятельно.

Вы должны убедиться, что усилитель правильно прикреплен к кронштейну на брандмауэре, связан с главным цилиндром, имеет дело с вакуумной линией и впускным коллектором, а также гарантирует, что все болты и хомуты для шланга закреплены…

И это даже не , половина из них при снятии и замене бустера!

Тормозную систему нельзя позволить себе починить самостоятельно, чтобы сэкономить деньги.Нет права на ошибку, и крошечная ошибка может стоить намного дороже, чем вы готовы заплатить.

Вместо этого всегда отдайте свой автомобиль к авторитетному механику.

7. Что происходит при замене усилителя тормозов?

Хотя вы не будете делать это самостоятельно, полезно знать, какую работу будет выполнять ваш механик во время замены усилителя тормозов.

Вот что будет делать ваш механик при снятии и установке вакуумного усилителя тормозов:

• Они диагностируют проблему с усилителем тормозов в зависимости от типа тормозной системы вашего автомобиля.Это когда обратный клапан, скорее всего, будет проверяться вместе с любым другим клапаном, связанным с усилителем.

• Затем они снимут главный цилиндр и отсоединят гидравлические тормозные магистрали . Иногда тормозные магистрали бывают достаточно длинными, чтобы оставаться прикрепленными к главному цилиндру. В некоторых случаях аккумулятор и поддон также может потребоваться вынуть из моторного отсека.

• Затем снимаем зажим вакуумного шланга с помощью плоскогубцев и отсоединяем шланг подачи вакуума усилителя тормозов.

• Теперь они отсоединят толкатель усилителя от педали тормоза и снимут неисправный усилитель тормозов с кронштейна на брандмауэре.

• Затем они установят новый усилитель тормозов и повторно прикрепят шток усилителя, вакуумный шланг и все другие необходимые детали. Убедитесь, что каждый болт затянут.

• Наконец, они проверит тормоза, чтобы убедиться, что все подключено и работает правильно, и проведут дорожное испытание, чтобы оценить, как автомобиль работает с новым блоком усилителя тормозов.

8. Сколько стоит замена усилителя тормозов?

Средняя стоимость замены усилителя тормозов может упасть в диапазоне от 325 до 1250 долларов.

Затраты на рабочую силу обычно колеблются от 100 до 200 долларов, а стоимость автомобильных запчастей может составлять от 100 до 900 долларов (или больше). Стоимость во многом зависит от марки и модели вашего автомобиля, а также от оплаты труда механика.

Вот несколько примеров, чтобы дать вам представление:

долларов США Ford F-Series Honda CR 216 — 275 долларов 9097 9106 4

Далее, как найти ответственного механика?

Самое простое решение для замены усилителя тормозов

Поиск надежного профессионала для ремонта усилителя тормозов может оказаться хлопотным.

Вам понадобится кто-нибудь, кто знает прозрачный обо всем необходимом ремонте, особенно если он включает в себя нечто большее, чем просто замену усилителя тормозов.

При поиске механика убедитесь, что они:

• Сертифицированы ASE
• Используйте только высококачественные запасные части и инструменты
• Предлагайте гарантийное обслуживание

Чтобы убедиться, что все эти поля отмечены, не обращайте внимания на RepairSmith .

RepairSmith — это удобное мобильное решение для ремонта и обслуживания автомобилей, которое предлагает следующие преимущества:

• Онлайн-бронирование — это удобно и просто
• Замена усилителя тормозов может быть произведена прямо у вас на подъездной дорожке
• Конкурентоспособная, предварительная цена
• Профессиональные, сертифицированные специалисты ASE выполняют ремонт
• Все ремонтные работы и техническое обслуживание выполняются с использованием высококачественного оборудования и запасные части
• RepairSmith предоставляет 12 месяцев | Гарантия обслуживания 12 000 миль на весь ремонт

Чтобы получить точную оценку стоимости замены усилителя тормозов, просто заполните эту онлайн-форму.

Усильте педаль тормоза

Усилитель тормозов — важный компонент, обеспечивающий комфортное и безопасное вождение.

Следите за любыми из упомянутых нами симптомов, так как неисправный усилитель тормозов — это то, что вам нужно решить как можно скорее.

А если вы ищете надежного механика , RepairSmith находится всего в нескольких щелчках мыши. Они решат все проблемы с тормозами прямо на подъездной дорожке.

Что нужно знать о проблемах с большими кулачковыми тормозами

ПОЧЕМУ БОЛЬШОЙ РАСПРЕДЕЛИТЕЛЬ ИМЕЕТ ПРОБЛЕМЫ ТОРМОЗА

Двигатель вашего автомобиля — это, по сути, огромный воздушный насос. Чтобы накачать этот воздух, он должен сначала втянуть его через впускные клапаны туда, где поршень будет всасывать воздух для смешивания с топливом.

Затем поршень сжимает воздух при каждом такте коленчатого вала, создавая взрыв, который проходит через выпускной клапан.

Один из лучших способов втянуть больше топлива и воздуха — это открыть клапан дальше и получить больший кулачок.

Эта комбинация увеличивает мощность вашего маслкара.

Однако недостатком большего кулачка является тот факт, что камера сгорания вашего автомобиля, скорее всего, будет забирать весь всасываемый воздух, оставляя все внешнее по отношению к этой камере, например вакуумный усилитель тормозов, без достаточного количества воздуха для эффективной работы.

Поскольку больший кулачок поглощает почти весь заряд воздуха, поступающего в двигатель, вашим силовым тормозам не хватает наддува, необходимого для правильной работы уровня вакуума двигателя.

Для того, чтобы он заработал, вам придется сильно надавить на педаль, и даже в этом случае транспортному средству требуется значительное расстояние, чтобы остановиться.

Это причина того, что у большого кулачка есть проблемы с тормозом.

Эту проблему можно решить с помощью электрического вакуумного насоса или вакуумного баллона.

В этой статье рассказывается обо всем о большом кулачке и о том, как получить лучшее из обоих миров — более высоких скоростей и отличных тормозов.

ВАКУУМНЫЕ КАНИСТРЫ

Усилитель тормозов, имеющий решающее значение для безопасности пассажиров и функциональности автомобиля, напоминает канистру круглой формы.

Он работает с главным цилиндром вашего автомобиля , обеспечивая более высокое давление на тормоза, следовательно, уменьшая давление на педали, необходимое для торможения.

Это устройство обычно находится в задней части картера двигателя между главным цилиндром и педалью.

Он использует вакуум для уравновешивания высокого давления жидкости в тормозной системе автомобиля, облегчая эффективное торможение.

Вакуумный баллон играет важную роль в двигателе вашего автомобиля.

Он функционирует как резервуар, который помогает поддерживать достаточное количество вакуума в системе отопления, вентиляции и кондиционирования воздуха (HVAC) при каждом ускорении автомобиля.

Его основная функция, однако, состоит в том, чтобы обеспечить постоянную подачу вакуума в усилитель тормозов.

По этой причине вакуумный баллон должен удерживать достаточный вакуум, чтобы педаль тормоза имела достаточную мощность, чтобы помочь, если ваш двигатель глохнет.

На транспортных средствах с вакуумным усилителем педаль тормоза при нажатии на педаль тормоза через усилитель перемещает шток в главный цилиндр, приводя в действие поршень цилиндра.

Двигатель создает частичный вакуум в вакуумном усилителе с каждой стороны диафрагмы.

Когда вы нажимаете педаль тормоза, этот стержень открывает клапан, позволяя воздуху поступать в усилитель тормозов с одной стороны диафрагмы, одновременно закрывая вакуум.

Это увеличивает давление на этой стороне диафрагмы, помогая ей толкать шток, который, в свою очередь, толкает поршень в главный цилиндр.

Когда вы снимаете ногу с педали тормоза, подача внешнего воздуха перекрывается клапаном, а вакуумный клапан открывается.

Это дает эффект восстановления вакуума на двух сторонах диафрагмы, позволяя всему вернуться в исходное положение.

Если ваша вакуумная канистра изнашивается, вы должны заменить ее как можно скорее.

Если оставить его без внимания, он может повредить двигатель.

Зачем нужна вакуумная канистра для улучшения разрушения

Вакуумные канистры играют важную роль в двигателе автомобиля.

Он функционирует как резервуар, который помогает поддерживать постоянную подачу вакуума в систему отопления, вентиляции и кондиционирования воздуха при каждом ускорении автомобиля.

Его основная функция — обеспечить постоянную подачу вакуума в усилитель тормозов.

Черный вакуумный усилитель тормозов канистры для Chevrolet Camaro

Большинству вакуумных усилителей тормозов для эффективной работы требуется 18 дюймов вакуума.

Вакуумный баллон для Camaro имеет дополнительный запас вакуума для автомобилей, оборудованных вакуумными тормозами с усилителем.

Его вакуумный резервуар вмещает до максимального вакуума, возможного для конкретного двигателя вашего автомобиля;

• Идеально подходит для автомобилей, оснащенных большими кулачками
• Стальное покрытие, окрашенное в черный цвет
• Соединяется с существующим вакуумным шлангом от двигателя к усилителю вашего автомобиля
• Значительно улучшает характеристики тормозов

Этот вакуумный комплект состоит из 1 тормозного вакуумного баллона, монтажный кронштейн, другое оборудование и фурнитура.

Вместимость ‘ 2 литра.

Состояние Новое. Раньше не устанавливались и не использовались.

Размер воздушных фитингов 1/4 NPS

Размеры 127/5 x 165 / 6,5

Цвет Полированный хром и черный

Изготовленный из прочного легкого алюминия, этот пылесосный контейнер можно мыть и использовать повторно.

Имеется сливной кран большого объема для быстрого и легкого слива.

Это делает его идеальным для использования всех типов двигателей — двигателей с турбонаддувом, двигателей с наддувом и двигателей без наддува.

Хотя его можно использовать для Camaro, его дизайн универсален и подходит для большинства автомобилей.

Канистру легко чистить, опорожнять и обслуживать, она помогает продлить работу вашего двигателя за счет удаления нагара.

Размер и давление выдержки Вакуумные канистры

доступны в различных размерах, размер которых определяет срок их службы.

Хотя вам кажется, что лучше всего выбрать действительно большой, вы должны быть уверены, что на нем достаточно места, чтобы разместить его в вашем автомобиле.

Рекомендованная выше канистра идеального размера для Camaro и большинства маслкаров, поскольку она достаточно мала, чтобы поместиться в автомобиле.

Несмотря на ограниченное пространство, канистра достаточно велика, чтобы выдерживать давление, достаточное для длительного использования.

ВАКУУМНЫЕ НАСОСЫ

Этот вакуумный насос служит умножителем силы, утроением или даже учетверением силы давления на педаль, прикладываемой при нажатии на педаль тормоза.

Уровень вакуума обычно должен составлять около 15 дюймов ртутного столба (дюйм рт. Ст.).

Обычно такое количество вакуума не является проблемой, если в вашем автомобиле стандартные распредвалы с заводскими ГРМ.

Однако, когда устанавливаются большие кулачки для повышения производительности, количество создаваемого вакуума становится минимальным.

Большой распределительный вал уменьшает объем за счет того, что увеличивает время открытия каждого клапана, а также увеличивает степень перекрытия.

Это оптимизирует наполнение цилиндра на высоких скоростях, но также снижает вакуум.

Из-за этого вакуумные усилители, как и те, что используются в тормозной системе почти каждого современного автомобиля, не могут «помогать».

Следовательно, требуемое усилие на педали значительно увеличивается, и желаемое давление в тормозной системе может никогда не быть достигнуто.

Вот где приходит на помощь вакуумный насос; Вакуумный насос накапливает вакуум, который необходим, поскольку в автомобилях с большим кулачком не хватает вакуума.

Как объяснено выше, без достаточного вакуума вы можете нажать на тормоз и в конечном итоге нажмете педаль без посторонней помощи.

Вакуумный насос подходит для автомобилей с большими кулачками, поскольку он обеспечивает вакуум для усилителя тормозов, чтобы он работал эффективно независимо от любого сложного источника вакуума.

Master Power Brakes предлагает отличный комплект электрического вакуумного насоса (номер по каталогу AC9001K), также доступный на Amazon, который идеально соответствует потребностям вашего маслкара.

Этот электрический вакуумный «насос» эффективен, но небольшой, он способен создавать разрежение, необходимое для «усиления» тормозной системы, позволяя большому кулачку иметь весь необходимый воздух.

Этот комплект вакуумного насоса поставляется со всем необходимым для завершения его установки, с разъемами и всеми компонентами

Номер детали: AC9001K

Входит в комплект:

• Электрический вакуумный насос с Silent Technology
• Стальной монтажный кронштейн с амортизаторами
• 10 футов шланга премиум-класса
• Предохранитель и жгут проводов OEM
• Схема подключения
• Монтажный шаблон

РАЗЛИЧНЫЕ ТИПЫ ВАКУУМНЫХ НАСОСОВ

Электрический вакуумный насос

Электрический вакуумный насос используется, когда вакуум, необходимый для усилителя тормозов, недостаточен или не может быть обеспечен двигателем автомобиля.

Это особенно касается гибридных, бензиновых, электрических и дизельных автомобилей с прямым впрыском.

Электрические вакуумные насосы обеспечивают эффективную работу усилителя тормозов.

Современные двигатели, подобные тем, которые используются в гибридных или электрических автомобилях, особенно с установленным большим кулачком, не могут создать достаточное вакуумное давление для всех его нужд.

Следовательно, для создания альтернативного или дополнительного вакуума для этих транспортных средств требуется электрический вакуумный насос.

Этот дополнительный вакуумный насос обеспечивает соответствие вашего автомобиля последним стандартам безопасности, одновременно поддерживая надежную работу тормозной системы автомобиля.

Преимущества

· Электрический вакуумный насос для всех типов двигателей

· Снижение потребности в энергии из-за работы насоса по требованию

· Способствует снижению выбросов CO2

· Независимо от технологии двигателей автомобилей внутреннего сгорания

· Не требует обслуживания (самосмазка, сухой ход, не требует подключения к масляному контуру автомобиля)

· Электрические вакуумные насосы поддерживают концепцию гибкой платформы автомобилей

Бесшумный привод Вакуумный насос

Недостатком вакуумного насоса всегда был надоедливый шум.

Теперь вы можете удалить этот шум из уравнения с помощью вакуумного насоса с бесшумным приводом .

Обеспечивает вакуум, необходимый для правильной работы вакуумного усилителя тормозов.

При использовании роторного двигателя OEM-качества неприятный шум ушел в прошлое.

Дополнительным преимуществом вакуумного насоса с бесшумным приводом является время, необходимое для перезарядки.

Хотя для зарядки большинства типов вакуумных насосов может потребоваться некоторое время, вакуумный насос с бесшумным приводом имеет самую высокую частоту обновления среди вакуумных насосов, что гарантирует, что вы не застрянете с нажатой педалью.

Еще одним большим преимуществом насоса Silent drive является его установка. Большинство агрегатов, представленных на рынке, требуют установки реле и переключателя, но конструкция насоса с бесшумным приводом включает их в замкнутую модульную систему.

Ротационные вакуумные насосы с захватом Вакуумные насосы

Rotary Claw производят бесконтактный вакуум экономично и эффективно.

Это стало возможным благодаря принципу внутреннего сжатия, используемому в конструкции поворотного кулачка.

Этот вакуумный насос основан на системе статического сжатия.Сжатие происходит — в отличие от вращающихся лепестков — изнутри за счет сжатия объема.

Кулачковый насос состоит из двух роторов.

Эти роторы вращаются в противоположных направлениях в корпусе компрессора бесконтактно, но при этом соблюдаются очень компактные зазоры.

Они синхронизируются с помощью высокоточного редуктора.

По мере того, как эти кулачки перемещаются над осевым всасыванием и всасывающим патрубком, входящий газ втягивается в камеру сжатия.

Затем газ выпускается после предварительного сжатия в камере сжатия.

Винтовые насосы

Винтовой вакуумный насос состоит из двух винтовых роторов с левой и правой резьбой.

Эти винты вращаются в корпусе компрессора с очень малым зазором без трения, синхронизируются с помощью высокоточного редуктора.

Компрессионный корпус и винты уникальной формы образуют компрессионные камеры.

За счет противоположного вращения обоих шнеков соединенная камера увеличивается, и газ подается в камеру сжатия.

Затем камера перемещается в осевом направлении в сторону нагнетания со стороны всасывания.

В модели с переменным шагом газ сжимается при каждом изменении шага, а затем охлаждается перед следующим изменением шага, что приводит к большей эффективности.

В результате объем газа уменьшается до тех пор, пока передняя поверхность винта не откроет напорный канал и предварительно сжатый газ не попадет через напорное соединение.

Все это происходит в осевой камере стенки корпуса со стороны нагнетания.

РАСПРЕДВАЛЫ

Распределительный вал — один из самых важных компонентов двигателя любого автомобиля.

Распределительный вал — как в верхнем, так и в толкающем двигателе — управляет закрытием и открытием клапанов.

Это, в свою очередь, регулирует поток топлива и воздуха в двигатель и из него, тем самым определяя производительность двигателя, выбросы и экономию топлива.

Два самых надежных производителя распределительных валов — это COMP Cams и Crower.

Обе марки получили более 90% положительных отзывов от энтузиастов маслкаров.

В этот опрос были включены более 16 различных марок распределительных валов, и избирателям было разрешено выбрать более одной марки.

Потребителей попросили ранжировать марки распределительных валов по следующим критериям:

• Действует

• Cool & Trendy

• Простота установки

• Экономичный продукт

• Хорошее обслуживание клиентов

• Инновационные / передовые технологии

• Отличная цена

• Высокое качество

• Надежность

• Надежность

Обе марки заняли 1-е и 2-е места соответственно и поэтому настоятельно рекомендуются.

1. COMP Распредвал РАСПРЕДВАЛ ДЛЯ FORD RANGER 500 1999-2012
2. Распредвал Crower для Chevrolet

Подпись

Вот что такое большой кулачок и почему возникают проблемы с тормозом.

Мы предложили решения и объяснили физику проявления этих проблем.

Если вы хотите узнать больше о других проблемах маслкаров, вот некоторые из лучших аккумуляторов, которые вы можете приобрести для своего Dodge Charger.

Что происходит, когда ваш усилитель тормозов выходит из строя?

Все больше и больше частей наших современных автомобилей получают какую-то помощь, чтобы облегчить вождение.Есть гидроусилитель руля, ассистент удержания полосы движения, электрические стеклоподъемники и усиленные тормозные системы.

Вакуумный усилитель тормозов — это надежная система, которая работает негласно, чтобы преобразовать легкое нажатие на педаль тормоза в более полезное усилие. Это избавляет вас от необходимости сильно нажимать на педаль тормоза, чтобы остановить машину.

Отличный способ проверить, какое усилие вам нужно для торможения самостоятельно, — это нажать на педаль тормоза при выключенном автомобиле. Вы почувствуете, что педаль прочная и неподвижная.

Однако он все еще может двигаться. Он разработан безотказно, что позволяет остановить автомобиль, даже если вы потеряете усилитель тормозов.

Как работают усилители тормозов?

Усилитель тормозов — это система умножения мощности, которая находится между педалью тормоза и главным цилиндром. Это достигается за счет помощи двигателя автомобиля в той или иной форме.

В автомобилях с бензиновым двигателем (по крайней мере, безнаддувных) усилитель тормозов получает эту мощность от перепада давления, который он создает с помощью вакуума двигателя.

Каждый раз, когда вы нажимаете на тормоза, открывается клапан, соединяющий главный цилиндр с этим источником вакуума. Это позволяет перепаду вакуума перемещать диафрагму в цилиндре повышения давления в одну сторону. Это, в свою очередь, толкает рычаг, который толкает поршень главного цилиндра.

Степень открытия клапана пропорциональна тому, насколько сильно вы нажимаете на педаль тормоза.

Зачем дизельным двигателям нужен отдельный вакуумный насос?

Помните, мы указали, что бензиновые двигатели получают вакуум от двигателя? Это потому, что дизельные двигатели используют отдельный вакуумный насос для создания своего вакуумного эффекта.

Несмотря на то, что дизельные двигатели могут создавать вакуум (в конце концов, они все еще всасывают воздух), он не такой сильный, как у бензинового двигателя. Это связано с тем, что у них нет карбюратора или дроссельной заслонки для создания «засорения потока».

По конструкции дизельные двигатели работают на полностью открытом воздухозаборнике. Они регулируют свои обороты, изменяя количество топлива, впрыскиваемого в цилиндры. Отсутствие устройства, ограничивающего скорость подачи воздуха из атмосферы в цилиндры во время такта впуска, резко снижает силу вакуума.

Автомобили с турбонаддувом и наддувом также нуждаются в вакуумном насосе

Двигатели с турбонаддувом или наддувом, будь то бензиновые или дизельные, также нуждаются в вакуумном насосе. Попадание давления во впускной коллектор может вывести из строя нагнетатель или турбокомпрессор.

Такие двигатели имеют тенденцию иметь избыточное давление в коллекторе, поскольку суперкомпрессоры или турбокомпрессоры активно забивают воздух. Любое открытие сведет на нет это преимущество, позволяя утечке всего этого наддува.

Электрический или гибридный автомобиль нуждается в дополнительной системе

Наконец, если вы водите электромобиль или гибрид, в вашем автомобиле не используется традиционный усилитель тормозов.Это связано с тем, что у электромобилей нет двигателя для создания вакуума, который необходим усилителю тормозов.

Гибриды, которые работают на чистой электроэнергии на низких скоростях, также нуждаются в другой системе усиления тормозов, поскольку двигатель не будет работать на таких скоростях.

Каковы симптомы неисправного усилителя тормозов?

Теперь, когда мы узнали, как работают усилители тормозов, пора посмотреть, как неисправный усилитель тормозов влияет на вашу машину и как она движется. Практически все эти признаки намекают на снижение эффективности торможения.В их числе:

Педаль тормоза, на которую труднее нажимать

Поскольку основная роль усилителя тормозов заключается в усилении усилия, которое вы прикладываете к педали тормоза, отказавший или отказавший усилитель оставит вас в покое.

Таким образом, вам потребуется больше энергии для нажатия педали тормоза на нужную глубину. Вы заметите это очень быстро, поскольку это ограничит вашу способность останавливать автомобиль.

Увеличенный тормозной путь

Неважно, насколько вы сильны, велика вероятность, что вы не примените достаточно силы, чтобы вовремя остановить машину, особенно в экстренной ситуации.

Усилие зажима тормоза уменьшится, и вашему автомобилю потребуется большее расстояние, чтобы остановиться. Более того, дополнительные функции, такие как автоматическое торможение или какие-либо системы вспомогательного торможения и распределения тормозного усилия, не будут работать.

Это затрудняет остановку вашего автомобиля и делает его менее безопасным, чем было задумано производителем.

ProTip: Изношенные или некачественные тормозные колодки также могут повлиять на ваш тормозной путь. Часто проверяйте свои и убедитесь, что вы используете OEM или более качественные замены.

Педаль тормоза поднимается выше, чем раньше

Иногда, если возникают проблемы с усилителем, давление от источников вакуума толкает педаль вверх.

Это давление не только сопротивляется вам, но и заставляет педаль тормоза двигаться выше, чем обычно.

Губчатые тормоза

Знаете это ощущение рыхлости, которое проникает в вашу педаль тормоза, когда вы плохо прокачиваете тормоза? То же самое может произойти, если ваш усилитель тормозов выйдет из строя. Это обычное явление, если проблема заключается в обратных клапанах в системе.

Неисправный обратный клапан может пропускать пузырьки воздуха в тормозную систему. Поскольку воздух сжимаемый (в отличие от тормозной жидкости), вы теряете некоторое тормозное усилие при каждом нажатии на педаль.

Это не только делает педаль пористой, но и снижает эффективность торможения, что приводит к увеличению тормозного пути. Ваши тормоза также могут быть губчатыми, если вы открыли гидравлическую систему, но не прокачивали тормоза.

Неровная работа двигателя на холостом ходу или частые остановки

Если ваш усилитель тормозов вырабатывает мощность от вакуума двигателя, вы получите явные признаки утечки вакуума — при условии, что усилитель протекает.

Мы написали пост о том, что такое утечка вакуума и как ее обнаружить. Усилитель тормозов может вызвать все эти симптомы, особенно если он протекает, а не просто заклинивает.

Наиболее значимые симптомы, которые вы получите, — это автомобиль, который очень грубо работает на холостом ходу (вибрации, которые вы можете почувствовать в кабине), ведет себя как глохнет (или даже глохнет), когда вы включаете его (особенно с загруженным двигателем, например, с включенным кондиционером). .)

Шипящий звук из-под капота

Еще один хороший признак для закрепления всех вышеперечисленных симптомов — шипение из-под капота.Поскольку усилители тормозов создают перепад давления, вы слышите шипение, когда воздух врывается в систему или выходит из нее.

Это огромный усиливающий симптом, особенно если в вашем автомобиле используется вакуумный насос для приведения в действие усилителя тормозов вместо того, чтобы создавать вакуум в коллекторе двигателя.

Сигнальная лампа тормоза или лампа ABS

В некоторых автомобилях есть датчики, контролирующие работу тормозов. В этом случае на приборной панели загорится сигнальная лампа тормоза (лампа стояночного тормоза, которая не гаснет, когда вы отпускаете аварийный тормоз)

Если в вашем автомобиле установлена ​​АБС или какая-либо другая система помощи при торможении, в ней есть датчики, отслеживающие воздействие тормозного усилия на ваши шины.Если он видит несоответствия между тем, что он ожидает, и тем, что происходит, он предполагает, что где-то есть ошибка. Таким образом, на приборной панели загорится АБС или другие соответствующие индикаторы ошибок.

Как проверить усилитель тормозов

Вот отличный способ проверить вашу систему усилителя тормозов независимо от того, как автомобиль создает наддув.

1. Выключив автомобиль, пару раз нажмите на тормоза, пока они не станут жесткими. Это исчерпает запасы вспомогательного вакуума в системе.
2. Сильно нажмите на педаль и включите автомобиль.
3. Если система работает эффективно, вы должны почувствовать, как педаль тормоза упала под вашим давлением, прежде чем слегка надавить на ногу.
4. Если педаль остается в том же положении при предыдущем давлении, значит, система наддува работает неправильно.
5. Также есть проблема в тормозной системе, если педаль падает прямо на дно и остается там.

Различные типы систем усиления тормозов и принцип их работы

Как мы уже видели, разные типы автомобилей нуждаются в разных технологиях усиления тормозов.Таким образом, существует несколько типов систем для выполнения работы. В настоящее время на рынке действуют три основные системы.

Вакуумные бустеры

Это самые распространенные системы на рынке в настоящее время. Традиционные бензиновые двигатели используют их, потому что в них уже есть готовый источник вакуума.

Дизельные двигатели, двигатели с наддувом и с турбонаддувом используют одни и те же системы только в том случае, если они получают вакуум от электрического или механического вакуумного насоса. Некоторые гибридные автомобили также могут использовать этот подход.

Гидро-наддувные системы

При таком подходе давление для толкания главного цилиндра создается за счет гидравлического давления, создаваемого насосом рулевого управления с гидроусилителем. Это отличный способ сократить количество компонентов, особенно в автомобилях с гидроусилителем рулевого управления.

Электрогидравлическое усиление

Эта форма усиления тормоза становится все более распространенной, поскольку для управления им проще использовать электронику и датчики. В автомобиле используется электродвигатель для выработки газа под высоким давлением, который по требованию прижимается к главному цилиндру.

Будь то двигатель внутреннего сгорания, гибридный или электрический, большинство современных транспортных средств предпочитают этот вариант, особенно если они имеют встроенные антиблокировочные тормоза, системы аварийной остановки и распределения тормозного усилия.

Это также распространено в транспортных средствах с электропроводным тормозом, которые используют датчики на педали тормоза для определения ее положения и передачи этой информации в полностью электрическую тормозную систему, которая затем применяет правильное тормозное усилие к суппортам.

Почему выходят из строя усилители тормозов?

Усилители тормозов упругие.Они созданы, чтобы пережить даже машину. Более того, поскольку их часто прячут в одном из самых безопасных мест под капюшоном, их трудно повредить. Тем не менее, есть еще пара вещей, которые могут их сбить.

ProTip: Хотя некоторые части любой силовой тормозной системы практически защищены от повреждений, они все равно могут выйти из строя, если автомобиль простаивает очень долго или попадает в серьезную аварию. В этом случае придется либо списать машину, либо сделать капитальный ремонт тормозной системы.

Точки отказа в системах вакуумного усилителя тормозов

Вот общие точки отказа в традиционной вакуумной тормозной системе.

Негерметичный аккумулятор давления

В гидроаккумуляторе сохраняется давление, достаточное для вспомогательного торможения, по крайней мере, в течение четырех или около того полных остановок.

Вот почему вы все равно можете пару раз затормозить даже с выключенным двигателем.

Утечка в этом гидроаккумуляторе не позволяет ему создать достаточное давление.Это также может означать, что аккумулятор со временем протекает, в результате чего вы не получаете наддува тормозов, особенно когда вы садитесь в машину после того, как припарковали ее на некоторое время.

Выход из строя диафрагмы

В вашем бустере используется диафрагма для преобразования всего этого вакуумного давления в настоящий наддув. Если диафрагма треснула или протекает, часть силы будет просачиваться через нее.

У вас может быть утечка воздуха в главный цилиндр, а тормозная жидкость в худших случаях может привести к порезке тормозов.

Однако диафрагмы выходят из строя редко, поскольку они находятся внутри замкнутой системы.

Обратный клапан поврежден

Обратный клапан поддерживает давление в бустере. Он работает, впуская вакуум и следя за тем, чтобы он не выходил (односторонний клапан).

Это гарантирует, что в вашем гидроаккумуляторе будет вакуум даже при выключенном двигателе или при небольшой утечке в напорном трубопроводе. Это очень важно для того, чтобы вы могли пару раз затормозить, даже если в систему не будет подавать новый вакуум.

Обратный клапан также сбрасывает избыточное давление после того, как вы отпустите педаль тормоза. Он делает это, вытягивая излишки воздуха через вакуумный шланг. Если этого не произойдет, ваша система окажется под избыточным давлением и выйдет из строя быстрее.

Он также предотвращает попадание воздуха в тормозные магистрали через главный цилиндр. В случае неудачи вы можете:

• Имеют постепенный и катастрофический отказ всей системы из-за перегрузки по давлению.
• Нет постоянного наддува, поскольку аккумулятор не может удерживать вакуум.
• Губчатые тормоза, когда система пропускает пузырьки воздуха в тормозные магистрали.
• Тормоза работают неустойчиво.Иногда мягкий и усиленный, иногда жесткий и неусиленный.

Ослабленный, треснувший или заблокированный вакуумный шланг

Поскольку усилитель тормозов работает в вакууме, все, что блокирует доступ к его «живительному соку», может иметь негативные последствия.

Например, неплотное соединение, из-за которого происходит утечка вакуума до того, как он пройдет через обратный клапан, уменьшит усилие, которое могут обеспечить ваши тормоза.

Точно так же трещины или засоры внутри нагнетательного вакуумного шланга также будут иметь заметные негативные последствия.

Низкий вакуум на впуске двигателя

Это проблема, не имеющая отношения к вашей тормозной системе. Ваша система наддува может быть образцовой, но неэффективной, потому что не получает достаточного вакуума от двигателя.

Проблемы в двигателе или его впускной системе могут снизить вакуум. К счастью, ваш двигатель перестанет работать, и у вас появятся другие проблемы, требующие неотложного внимания.

Вы можете прочитать нашу публикацию об утечках вакуума в двигателе, чтобы узнать больше об этом.

Неисправный вакуумный насос

Наконец, если в вашем автомобиле вакуум для наддува тормозов создается насосом, у вас могут возникнуть проблемы, если насос неисправен.

Иногда насос может быть в порядке, но его приводная система не работает. Насосы с механическим приводом получают мощность от двигателя через систему ремня и шкивов. Изношенный ремень, который проскальзывает, может снизить производительность, а отсутствующий ремень, который порвался, не даст вам ничего.

С другой стороны, электрические насосы могут либо заклинивать, либо иметь перегоревший предохранитель / реле, вызывающее проблему.

Точки отказа в системах гидроусиления

Системы гидроусиления также выходят из строя. Однако их точки отказа разные. К ним относятся:

Утечка в аккумуляторе давления

Как и система с вакуумным приводом, ваша система гидроусилителя также хранит некоторое количество жидкости для гидроусилителя рулевого управления под давлением в аккумуляторе. Это дает вам как минимум четыре возможности механического торможения даже при выключенном двигателе.

Если аккумулятор протекает или поврежден, у вас не будет этой свободы.Более того, система может не создавать давление, необходимое для полного ассистента торможения, даже во время движения.

Изношенный золотниковый клапан или поршень

Ваш золотниковый клапан передает давление в главный цилиндр. Если он изношен, он может вызвать утечку давления или вызвать сильное трение в системе.

Это не только снижает давление, но и тормозит медленнее, чем обычно. В результате вы получаете тормоза.

Проскальзывание ремня насоса гидроусилителя руля

Поскольку ваш насос гидроусилителя рулевого управления может приводиться в действие ремнем, соединенным с двигателем, есть вероятность, что проскальзывание ремня приведет к снижению давления в системе.

К счастью, вы можете определить это быстро, так как ваш гидроусилитель руля тоже не будет иметь достаточной помощи.

Жидкость для рулевого управления с низким усилителем

Утечка в системе гидроусилителя тормозов или в системе рулевого управления с гидроусилителем приведет к снижению уровня жидкости рулевого управления с гидроусилителем.

При очень низком уровне жидкости в систему попадает больше воздуха, что затрудняет создание давления, достаточного для усиления тормозов с усилителем и рулевого управления с усилителем.

Вы можете проверить уровень жидкости в бачке гидроусилителя рулевого управления, чтобы убедиться, что он на должном уровне.

Если он упал, проверьте водопровод к системе гидроусилителя и системе рулевого управления с гидроусилителем, чтобы определить и устранить утечку, прежде чем доливать жидкость.

Клапан ограниченного возврата или сливной клапан

Системы гидроусиления стравливают давление через возвратный трубопровод и сбросной клапан. Однако, если эти детали неисправны или заблокированы, они не сбросят давление обратно в резервуар рулевого управления с гидроусилителем после того, как вы отпустите педаль тормоза.

Следовательно, ваши тормоза могут сработать сами по себе, даже если вы не нажмете педаль тормоза.Более того, они также могут реагировать более жестко и создавать тормозное усилие, не пропорциональное тому, насколько сильно вы нажимаете педаль тормоза.

Проблемы в электрогидравлической тормозной системе

Это новейшая и самая совершенная система усиления тормозов на рынке. Хотя он более устойчивый, это означает, что у него есть несколько возможных точек отказа. К ним относятся:

Негерметичный аккумулятор давления

Электрические тормозные системы также имеют аккумулятор. Он работает так же, как аккумуляторы в двух вышеупомянутых системах.

Проблемы будут аналогичными, если у вас будет течь.

Заметным отличием является то, что в этих системах аккумулятор работает при очень высоком давлении. Таким образом, вместо того, чтобы заправлять его всего на несколько остановок, он поддерживает его и запускает насос, как только уровень давления падает ниже заданного уровня.

Неисправный датчик реле давления

Ваша система использует датчик реле давления для управления насосом в этой системе. Когда давление падает ниже установленного уровня, он срабатывает и пополняет резервуар.

Если этот датчик выйдет из строя, он будет:

• Двигатель не включается вовремя, что приводит к потере давления наддува.
• Дайте насосу работать слишком долго. Это приведет к избыточному давлению в системе, превышающему характеристики повреждения некоторых компонентов.

Неисправное реле или предохранитель двигателя насоса

Иногда все может работать нормально, но вы не получаете ускорения только потому, что на ваши компоненты не подается питание.

Если ваша система работает от электрической системы, проверьте блок предохранителей и убедитесь, что предохранитель силового тормоза не поврежден.Также следует проверить реле, чтобы убедиться, что оно не повреждено.

Неисправный двигатель насоса

Хотя двигатель рассчитан на весь срок службы автомобиля, он может быть поврежден в результате аварии или непредвиденного происшествия.

Если двигатель заклинивает, вы вообще не получите никакого давления для наддува. Более того, он мог продолжать перегорать предохранители.

Вы можете быстро подтвердить, что проблема в двигателе, проверив, что на его клеммах подается напряжение 12 В.В противном случае проблема может быть в проводке или в контактах.

ProTip: Не забудьте попросить кого-нибудь пару раз нажать на тормоза, чтобы снизить зарезервированное давление, чтобы двигатель вакуумного насоса попытался сработать.

Неисправный датчик положения тормоза

Наконец, если у вас есть тормозная система с проводом, у вас будет датчик положения тормоза у педали тормоза.

Если этот датчик неисправен, он будет передавать ошибочные данные в ЭБУ. В результате автомобиль будет тормозить плохо или хаотично.

Безопасен ли проводной тормоз?

Да, проводное торможение безопасно. Однако, когда вся электроника мешает, у вас может возникнуть соблазн поверить, что у вас не будет тормозов, когда что-то выйдет из строя.

Как и гидроусилитель руля, автомобиль имеет механическую связь с тормозной системой. Если система обнаружит некорректные показания одного из своих датчиков, она отключится. Затем предохранительный клапан обходит всю электронику, обеспечивая прямую связь с главным цилиндром, обеспечивая работу тормозов до тех пор, пока вы не слили всю тормозную жидкость.

Это позволяет использовать силу мышц, чтобы твердо нажать на педаль и остановить автомобиль без усиления тормозов.

Можно ли водить машину без усилителя тормозов?

Заявление об ограничении ответственности: просто потому, что вы можете, не означает, что вы должны. У нас есть усиление тормозов не зря. Автомобиль без усилителя тормозов представляет опасность на дороге. Это могло быть технически нецелесообразным.

Можно ездить без усилителя тормозов. Однако вы должны знать, что ваша машина тоже не остановится. Так что будьте осторожны и двигайтесь на пониженных скоростях.Будьте готовы приложить большое усилие на педаль тормоза, чтобы остановить машину.

Сделайте расчеты заранее. Даже на низких скоростях экстренное торможение не поможет вам выбраться из неприятной ситуации.

Обратите внимание: чем тяжелее автомобиль, тем труднее остановиться без усиления тормозов. Не пробуйте это делать на тяжелых грузовиках, внедорожниках или седанах, даже если они не загружены. Можно было уйти без наддува, хромая в гараж, но это все.

Будет ли работать силовой тормоз при отказе двигателя?

Мощная тормозная система с отлично работающим гидроаккумулятором обеспечит вам как минимум четыре торможения при отказе двигателя.Используйте их с умом. Тормозите постепенно, вместо того, чтобы тормозить и отпускать, поскольку вы теряете некоторое давление каждый раз, когда снимаете ногу с педали.

В случаях, когда электродвигатель создает вакуум или давление наддува тормозов, вам может понадобиться помощь на более длительный срок, поскольку помпа все еще может работать от автомобильного аккумулятора. Однако это быстро разряжает батарею. Это все равно не сработает, если ваш двигатель выйдет из строя из-за электрической проблемы.

Влияет ли Hydroboost на усилитель рулевого управления?

Если система работает безупречно, это никак не отразится на вашей системе рулевого управления с гидроусилителем.

Однако отказ одной из систем гидроусилителя, из-за которой расходуется давление в системе рулевого управления с гидроусилителем, избавит вас от части (или всего) рулевого управления с гидроусилителем. То же самое произойдет с вашим усилителем тормозов, если возникнет аналогичная неисправность в секции гидроусилителя рулевого управления. Единственная разница в том, что вы заметите это через некоторое время, так как гидроусилитель сохраняет некоторое давление в своем гидроаккумуляторе.

Итог

Усиление тормозов имеет решающее значение для современного вождения. Автомобили тяжелее и имеют больше функций безопасности, которые полагаются на усиление тормозов, чтобы обезопасить вас на дороге.Если это не удастся, вашим автомобилем будет не только сложнее управлять, но и такие вещи, как антипробуксовочная система, которая работает за счет стратегического распределения тормозных сил, не сработают.

Внимательно изучите свой автомобиль, как только заподозрите, что у вас проблема с системой усиления тормозов.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Модель автомобиля	Затраты на оплату труда	Стоимость детали	Итого
Chevrolet Silverado	108 долларов США — 138 долларов США		258 долларов США —	долларов США	$ 81 — 103 $	$ 138 — $ 282	$ 219 — $ 385
Ford Focus	$ 360 — $ 459	$ 186 — 265 $	$ 546 — 724
315 — 617	531 — 892 долларов
Honda Accord	270 — 344 доллара	127 — 141	397 176 долларов — 485		$ 419 — 1266 $
Toyota Corolla	252 $ — 321 $	$ 328 — 676 ​​$	$ 580 — 997 $
