ВМТ – как определить верхнюю мертвую точку первого цилиндра

Движение поршня от нижнего до верхнего положения называется ходом поршня. Верхняя мертвая точка — точка наивысшего положения, занимаемого поршнем при вращении коленчатого вала. Поскольку поршень за рабочий цикл дважды достигает своего наивысшего положения (один раз — в конце такта сжатия и еще раз — в конце такта выпуска), за ВМТ обычно принимают наивысшее положение поршня в конце такта сжатия.

Как определить ВМТ

Чтобы определить ВМТ первого цилиндра, нужно ротор распределителя направить в противоположную сторону от метки, расположенной на корпусе. Это значит, что поршень первого цилиндра будет находиться в верхней мертвой точке в такте выхлопа.

Чтобы найти ВМТ без меток, нужно установить поршень на одну и туже высоту при левом повороте колена, а потом при правом. Затем делают две отметины на маховике, соответствующие левому и правому положениям. Потом на маховике находят середину между этими метками. Это и будет ВМТ.

Установка в ВМТ

Установка поршня в ВМТ — основная процедура для многих операций, таких как регулировка зазора в механизме привода клапанов, замена цепи ГРМ и звездочек распредвала/коленвала.

Перед началом этой процедуры установите рычаг (селектор) КПП в нейтральное положение и затяните стояночный тормоз (или подклиньте задние колеса). Отключите систему зажигания, отсоединив разъемы первичной цепи от блока катушек зажигания/модуля зажигания (см. главу 5). Снимите также давление в топливной системе (см. главу 4А, параграф 12).

Чтобы установить любой поршень в ВМТ, коленвал следует проворачивать только по часовой стрелке (если смотреть со стороны цепи ГРМ). Это можно сделать одним из следующих способов:

а) Предпочтительный способ. Коленвал проворачивают головкой с воротком («трещоткой») за болт крапления шкива коленвала.

б) Можно попросить помощника короткими включениями стартера (ключ—в замке зажигания) провернуть стартер. Для точной установки коленвала все равно потребуется головка с воротком. Проследите за тем, чтобы помощник к этому моменту уже покинул салон автомобиля, вынув из замка ключ зажигания.

Выверните свечи и установите компрессометр в свечное отверстие первого цилиндра (см. рис. 3.5)

Рис. 3.5. Для определения ВМТ поршня цилиндра № 1 такта сжатия компрессометр установите в свечное отверстие цилиндра № 1

(прибор с резьбовым наконечником и гибким шлангом длиной сантиметров пятнадцать использовать предпочтительнее).

Проворачивайте коленвал по часовой стрелке до тех пор, пока стрелка манометра не начнет подниматься, указывая на такт сжатия

После того как такт сжатия начался, ппршень цилиндра № 1 надо установить в наивысшее положение, что и будет соответствовать его ВМТ.

Продолжайте проворачивать коленвал до тех пор, пока метка на демпфере коленвала не совпадет с цифрой «О» (ВМТ) на крышке привода ГРМ (см. рис. 3.8).

Рис. 3.8. Совместите метку на демпфере коленвала с отметкой «О» на шкале на крышке цепи привода ГРМ

В этой точке поршень цилиндра № 1 находится в ВМТ такта сжатия. Если же метки совпали, а компрессии нет, то это означает, что поршень находится в ВМТ такта выпуска. Сделайте еще один полный (360°) оборот коленвала.

Примечание. Если компрессометр недоступен, можно вставить какой-нибудь тупой предмет в свечное отверстие № 1 и затем, по мере проворачивания коленвала, определить начало такта сжатия по шипению выходящего воздуха. Оставшаяся часть процедуры идентична вышеописанной.

Заключение

После того как поршень № 1 будет установлен в ВМТ такта сжатия, остальные поршни можно поочередно установить в это же положение, проворачивая коленвал всякий раз еще на 180°, в соответствии с порядком зажигания (см. Спецификации). Например, провернув коленвал на 1 80° (от ВМТ поршня цилиндра № 1), ВМТ такта сжатия займет поршень цилиндра № 3.

Смотрите видео: ВМТ Верхняя мертвая точка и НМТ в двигателе внутреннего сгорания

Двигатель внутреннего сгорания

3. Основные понятия и определения

Основными параметрами двигателя считают ход поршня, рабочий объем цилиндров, объем камеры сгорания, полный объем цилиндра, степень сжатия, диаметр цилиндра и число цилиндров.

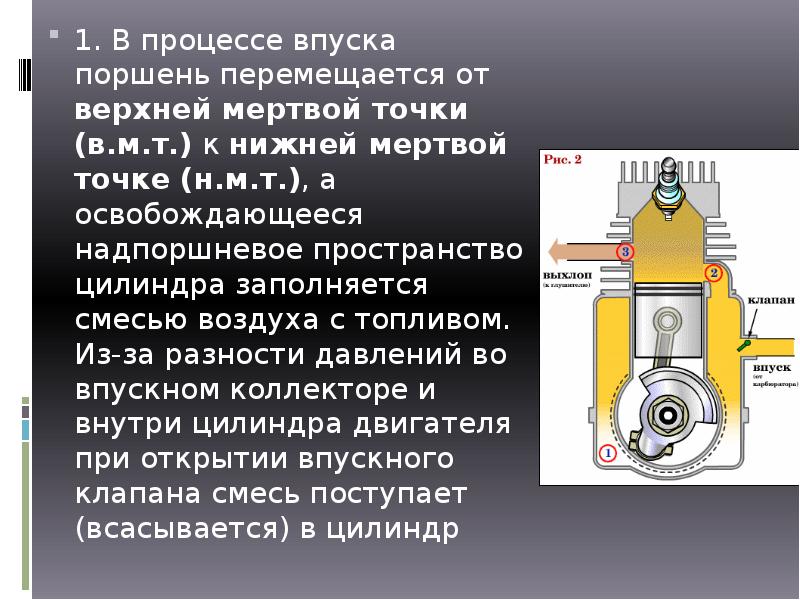

Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня. В этой точке поршень наиболее удален от оси коленчатого вала.

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня. Поршень наиболее приближен к оси коленчатого вала.

В мертвых точках поршень меняет направление движения, и его скорость равна 0.

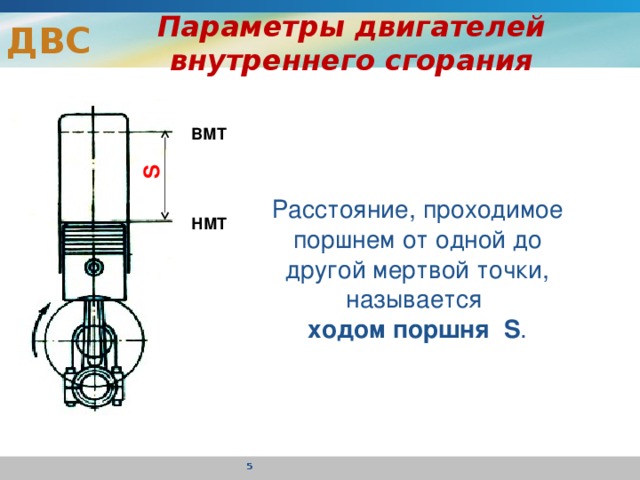

Ход поршня (S) (рис. 2) — расстояние между мертвыми точками, проходимое поршнем в течение одного такта рабочего цикла двигателя. Каждому ходу поршня соответствует поворот коленчатого вала на 180° (пол-оборота).

Такт — часть рабочего цикла двигателя, происходящего при движении поршня из одного крайнего положения в другое.

Рабочий объем цилиндра (V_h) — объем, освобождаемый поршнем при его перемещении от ВМТ до НМТ.

Объем камеры сгорания (V_c) — объем пространства над поршнем, находящимся в ВМТ.

Полный объем цилиндра (V_a) — объем пространства над поршнем, находящимся в НМТ:

V_a = V_h + V_c.

Рабочий объем двигателя (литраж) — сумма рабочих объемов всех цилиндров двигателя (л или см³).

Степень сжатия ε — отношение полного объема цилиндра к объему камеры сгорания:

ε = V_а / V_c = (V_h + V_c) / V_c.

Рисунок 2 — Основные параметры двигателей

Степень сжатия показывает, во сколько раз сжимается смесь в цилиндре двигателя при ходе поршня из НМТ в ВМТ. При повышении степени сжатия увеличивается мощность двигателя и его экономичность.

Однако повышение степени сжатия ограничено качеством применяемого топлива, оно также увеличивает нагрузки на детали двигателя.

Степень сжатия для карбюраторных двигателей современных легковых автомобилей составляет 8 ÷ 10, а для дизелей — 15 ÷ 22. При таких степенях сжатия в бензиновых двигателях не происходит самовоспламенения смеси, а в дизелях, наоборот, обеспечивается самовоспламенение смеси.

Материал — Valve Developer Community

Материал представлен в игре в формате .vmt (Valve Material Type). Это текстовый файл, который определяет основные свойства поверхности. Он включает в себя все необходимые данные для движка Source, чтобы правильно отображать, «озвучивать» поверхность, а так же для правильной работы физики.

Материал может содержать в себе следующие категории:

Имя Текстуры
Физические типы поверхности
Параметры шейдеров
Fallbacks
Прокси

Простой пример

LightmappedGeneric
{
	$basetexture coast\shingle_01
	$surfaceprop gravel
}

Это самый базовый shingle beach материал.

Использован LightmappedGeneric шейдер, что означает, что данный материал используется на поверхностях с lightmaps (Например, браши).
Символ { означает, что дальше идёт набор определённых параметров.
$basetexture параметр со значением coast\shingle_01, означает расположение текстуры. Это то, что будет нарисовано на экране.
$surfaceprop этот параметр дает материалу физические свойства гравия.
Символ } означает закрытие набора параметров

Важно помнить, что данный материал может быть использован только на брашах. Если необходимо использовать его, например, на моделях, другая копия материала должна быть создана с использованием VertexLitGeneric шейдера.

По большому счету, замена материалов также проста, как изменение первой строки в файле материала, так как большая часть параметров является общей для всех. Некоторые параметры работают только с определенными шейдерами, например, Phong эффекты, которые доступны только с VertexLitGeneric шейдером, но к счастью у вас не будет никаких критических ошибок — если шейдер не понял параметр, просто не будет никакого эффекта.

Совет: Если вам понадобится использовать пробел или символ табуляции в значении параметра, вы должны заключить все значение в «кавычки». Вы часто будете видеть абсолютно все в кавычках — это позволяет сохранить пару нажатий на клавиши.

Местонахождение материалов

Материалы расположены в директории materials\ вашей игры или мода. Лучший способ просматривать их — это использовать окно выбора текстур редактора Hammer.

Если вы хотите отредактировать или просмотреть код материалов Valve для начала вам нужно распаковать их из GCF архива с помощью GCFScape. Они, как правило, располагаются в GCF с припиской ‘materials’ в конце их имени.

Смотрите так же

Что такое вмт

Определение ВМТ по ходу поршня. — Сообщество «Diesel Power (Дизельные ДВС)» на DRIVE2

Приветствую!
Есть такой вопрос.
Мотор Opel 1,7 немец. ТНВД BOSCH-VE
Нужно точно выставить угол опережения впрыска топлива. Проблема в том, что маховик поменян, метки на нём нет, репер не установить и пр. В общем задача определить ВМТ.
Сделал приспособу из корпуса форсунки и индикатора часового типа. Вкручиваю вместо форсунки подвожу поршень в ВМТ и смотрю на индикатор в ТНВД.
Проблема в том, что когда индикатор замирает, то от начала остановки индикатора до его движения обратно, по индикатору на ТНВД набегает аж 2 десятки. Что для точной установки угла, как по мне то очень много, учитывая, что надо выставить в пределах 0,05 мм (0,85-0,90 мм)

Вопрос. Что считать за ВМТ — как только поршень останавливается в ВМТ, середину этого момента или конец?

P.S. Правильный ответ:
Верхней мёртвой точной считается точная середина показаний индикатора. От неё и идет отсчёт опережения впрыска.
Для более точного определения ВМТ в случае использования индикаторов часового типа есть методика Меезерницкого Александра Юрьевича, больше известного дизелистам как alex diesel spb с форума www.dieselirk.ru

Приведу часть её:
г) если …вы подогнали поршень в ВМТ. То теперь его надо опустить вниз от ВМТ «ПРОТИВ ХОДА» примерно на 1,5 мм (отслеживается по индикатору).

д) теперь вращаем вал «ПО ХОДУ» медленно и осторожно до тех пор, пока поршень не займет положение «не доходя 1 мм до ВМТ». В этом месте замираем, выдерживаем колено ключом несколько секунд, чтобы его компрессией в других цилиндрах не сдвинуло куда-нибудь;
е) теперь делаем следующее: придумываем, что у нас будет репером ВМТ. Это может быть ваша самодельная риска маркером на кожухе, это может быть приделанная надежная стрелка… все, что угодно, на ваш выбор, но желательно такое, чтобы этим вы могли пользоваться и потом. Теперь на ободе переднего шкива маркером делаем риску против вашего репера;
ж) далее, так же осторожно, снова вращаем коленчатый вал «ПО ХОДУ» пока поршень не достигнет ВМТ и не опустится после нее ровно на 1 мм. В этом месте на ободе переднего шкива делаем маркером еще одну риску.
Середина между двумя этими рисками и будет истинной ВМТ. В этом месте на ободе переднего шкива делаем надпил надфилем и считаем это нашей отметкой ВМТ. Остальные метки маркером нам больше не нужны!

Примечание: для некоторых конструкций двигателей, величины хода поршня в 1 мм может оказаться недостаточно для достижения требуемой точности.

Тогда за базовую величину смещения поршня надо выбрать 2 или 3 мм.
Полный текст методики:
forum.dieselirk.ru/index.php?topic=2318.0
В моём случае проблема «зависания индикатора в ВМТ при вращении КВ была решена изменением формы лапки + добавлением пружинки, возвращавшей лапку индикатора обратно, при движении поршня вниз.

Полный размер

Приспособление в сборе.

Полный размер

Отверстие в форкамере небольшое, заходит туда шток лапки индикатора под некоторым углом. Плюс там есть некоторое количество сажи. Все это мешает легко возвращаться индикатору, что и было решено пружинкой.
При нахождении индикатора ВМТ на «0», суммарный ход индикатора составил всего около 0,05, что меня устраивает вполне, тем более что можно найти «середину»и в этих показаниях.

Полный размер

www.drive2.ru

Определение верхней мёртвой точки. — Лада 2109, 1.5 л., 1996 года на DRIVE2

При настройке распредвала всегда требуется достоверно определить ВМТ… Хорошо, если метка ВМТ на маховике заранее проверена по ходу поршня. Ну а если заменялся маховик или х.з., что там с меткой?))
Ставить стойку с индикатором под капот так, чтоб индикатор не сбивался при проворачивании двигателя долго и неудобно.
Мне надоело возиться со стойками и я сделал маленькую оправочку для облегчения трудов)))
Раскурочиваем свечу зажигания, вытачиваем простенькую втулочку с поджимным винтиком и все почти готово.

Оправочка в сборе.

Втулочку к корпусу свечи лучше всего припаять или приклеить, я прихватил полуавтоматом и получилось чуть криво-увело(( Мощного паяльника не было под рукой.

Сварка прочна, но требуется надёжная фиксация свариваемых деталей!

Получилось хорошо, я полностью доволен! Эстетично и практично!
Даже с большим индикатором ИЧ10 ничего никуда не упирается)) С индикатором ИЧ02 ещё лучше)) предпочтительней ИЧ10-ход больший…

С ИЧ10 зазор до стенки ГБЦ минимален. Лучше делать втулочку длинней на 4-5мм.

С ИЧ2 зазор 3-4мм.

Проверил приспособление в работе-показания не прыгают, крепление надёжное и точное, оправочка ставится за мгновение. Возню со стойкой вспоминаю как страшный сон)))

Вот так всё смотрится на моторе…

Для того, чтобы штанга индикатора не скользила по днищу поршня, она должна быть достаточно тяжёлой. Велосипедные спицы в качестве штанги можно признать как «условно годные»-они как раз скользят…

Мего-штанга: собрана аж из трёх деталей)))

В сборе с тяжёлой штангой.

Слабое место конструкции-это винтик)) На разных ГБЦ оправка закручивается по-разному и положение болтика неизвестно… бывает, что подтянуть его невозможно-он закрыт индикатором. Тогда приходится смотреть положение, выкручивать оправку и вкручивать снова с установленным индикатором…

Как раз такой случай: болтик за индикатором…

Да, чуть не забыл… В Сети иногда встречаются посты типа «истинная ВМТ находится посередине между моментом, когда стрелка индикатора уже не поднимается и моментом, когда стрелка пошла вниз»… Я не разделяю это мнение. Если поставить микронный индикатор, то будет видно, что поршень движется.
На сильно изношенном двигателе действительно получается выстой(!) коленвала 2-3градуса. Но это результат сложения (и последующей выборки) всех зазоров, но не больше…

www.drive2.ru

ВМТ — это… Что такое ВМТ?

ВМТ — военно морская техника воен., морск., техн. ВМТ Всесоюзный маркшейдерский трест ВМТ Выксунский металлургический техникум образование и наука, техн. ВМТ верхняя мертвая точка … Словарь сокращений и аббревиатур

Brooklyn-Manhattan (ВМТ) — «Бруклин Манхаттан» (линия метро в Нью Йорке) … Словарь топонимов США

Бензиновый двигатель внутреннего сгорания — Бензиновый двигатель W16 Bugatti Veyron Бензиновые двигатели это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической и … Википедия

Четырехтактный двигатель — Бензиновые двигатели это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической искрой. Управление мощностью в данном типе двигателей производится, как правило,… … Википедия

Четырёхтактный мотор — Бензиновые двигатели это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической искрой. Управление мощностью в данном типе двигателей производится, как правило,… … Википедия

Угол опережения зажигания — Опережение зажигания воспламенение рабочей смеси в цилиндре двигателя до достижения поршнем ВМТ. Момент зажигания оказывает большое значение на работу двигателя. При работе четырёхтактного ДВС после такта сжатия и достижения поршнем ВМТ… … Википедия

Казанский образовательный центр высоких медицинских технологий — Казанский образовательный центр высоких медицинских технологий … Википедия

Верхняя мёртвая точка — (ВМТ) положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала (условно начальное положение коленчатого вала, ноль градусов поворота кривошипа). Относительно нижней… … Википедия

Опережение зажигания — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей … Википедия

Система зажигания — Система зажигания это совокупность всех приборов и устройств, обеспечивающих появление электрической искры, воспламеняющей топливовоздушную смесь в цилиндрах двигателя внутреннего сгорания в нужный момент. Эта система является частью общей… … Википедия

abbr_rus.academic.ru

Honda Civic Fastback fastback MB3 D15Z8 › Бортжурнал › Замена ремня ГРМ — часть третья — выставляем ВМТ (верхнюю мертвую точку))

Для начала снимаем ремень генератора.Для этого ослабляем верхний болт натяжителя ремня генератора:

и нижний болт крепления генератора(вид из под арки левого колеса):

и сдвигаем генератор максимально вперед. Если болты прикипели, то вставляем отвертку в отверстие для натяжения ремня генератора:

и несколько раз оттягиваем ремень.

Как болты разработаются, сдвигаем генератор вперед и снимаем ремень. Лучше ремень подписать, чтобы потом не перепутать:

Когда все ремни вспомогательных агрегатов сняты, выставляем ВМТ.

Возможно кто-то еще не знает, что такое ВМТ (Верхняя мертвая точка). Это положение при котором поршень находится в максимально верхнем положении. Для установки ремня ГРМ необходимо выставить ВМТ первого цилиндра. Для шкива распредвала это положение соответствует метке «UP» в верхней точке на шкиве и рискам на уровне головки блока:

Для того, чтобы дополнительно убедиться в том, что это положение соответствует верхнему положению поршня, в свечное отверстие первого цилиндра можно вставить масляный щуп и прокрутить спец — ключом за шкив коленвала полный круг.

Для шкива коленвала немного посложнее: на нем нанесены группа из трех меток для выставления опережения зажигания и одиночная метка для выставления ВМТ.
В положении ВМТ одиночная метка на коленвале должна при взгляде сверху совпадать с риской на нижней крышке ГРМ, если смотреть через прицел, находящийся на нижней крышке ГРМ:

на фото риску не совсем хорошо видно, вот риска и прицел крупным планом и съемки снизу:

Если с первого раза вы проскочили положения, отправляйтесь на второй круг — крутить коленвал следует только по часовой стрелке.

Я лично попал раза с пятого))
Теперь возвращается к распредвалу. Проверяем, что метка «UP» по прежнему находится сверху, а риски на шкиве распредвала находятся на уровне головки. Делаем метки на ремне и снимаем шкив коленвала. Не теряем шпонку фиксации шкива. Для большей уверенности ее можно положить в закрывающийся пакетик, в котором приехали ваши детальки: )

Осматриваем шкив со всех сторон на предмет повреждений:

и если все хоккей, убираем его в хорошее место. Дальше стараемся до установи нового ремня шкивы больше не крутить.

www.drive2.ru

Понятия и определения принятые для поршневых двигателей

Основные определения, принятые для поршневых двигателей, указаны далее с использованием схемы одноцилиндрового двигателя.

Верхняя мертвая точка (в.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наибольшее.

Нижняя мертвая точка (н.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наименьшее.

Ход поршня S (м) — расстояние по оси цилиндра между мертвыми точками. При каждом ходе поршня коленчатый вал поворачивается на полоборота, т. е. на 180°. Ход поршня равен двум радиусам кривошипа коленчатого вала, т. е. S= 2r.

Рисунок. Схема одноцилиндрового четырёхтактного двигателя

Рабочий объем цилиндра Кл (м³) — объем цилиндра, освобождаемый поршнем при перемещении от в.м.т. до н.м.т.:

где d — диаметр цилиндра, м; S — ход поршня, м.

Объем камеры сжатия Vс, (м³) — объем пространства над поршнем, находящимся в в. м. т.

Полный объем цилиндра Vо (м ) — сумма объема камеры сжатия и рабочего объема цилиндра, т. е. пространство над поршнем, когда он находится в н. м. т.

Литраж двигателя Vд, — это сумма рабочих объемов всех его цилиндров, выраженная в литрах.

Степень сжатия — отношение полного объема цилиндра к объему камеры сжатия. Степень сжатия — это отвлеченное число, показывающее, во сколько раз полный объем цилиндра больше объема камеры сжатия.

Рабочий цикл двигателя — комплекс последовательных периодически повторяющихся процессов (впуск, сжатие, сгорание, расширение и выпуск), в результате которых энергия топлива преобразуется в механическую работу.

Такт — часть рабочего цикла, происходящая за время движения поршня от одной мертвой точки до другой, т. е. условно принимаем, что такт происходит за один ход поршня.

Двигатели, в которых рабочий цикл совершается за четыре хода (такта) поршня или за два оборота коленчатого вала, называют четырехтактными. Двигатели, в которых рабочий цикл совершается за два хода поршня или за один оборот коленчатого вала, считают двухтактными.

ustroistvo-avtomobilya.ru

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия

Общая информация

Изложенный в настоящем подразделе материал имеет смысл только в случае правильной установки распределителя, ВВ проводов и ремня привода ГРМ.

Ремень привода ГРМ надет на зубчатые колеса коленчатого и распределительного валов, которые вращаются в фазе друг с другом. При снятии зубчатого газораспределительного ремня в процессе обслуживания двигателя появляется возможность независимого проворачивания каждого из валов, что неизбежно ведет к нарушению установки фаз газораспределения.

Конструкция рассматриваемого двигателя не исключает потенциальной возможности повреждения поршней и клапанов при ударе их друг о друга вблизи верхней границы хода поршней ввиду отсутствия выборок в днищах последних.

По изложенной причине правильность установки фаз газораспределения приобретает особое значение и достигается за счет выставления двигателя перед установкой газораспределительного ремня в некое исходное положение, получившее название верхней мертвой точки (ВМТ). После приведения двигателя в положение ВМТ до надевания ремня привода ГРМ проворачивание коленчатого и распределительного валов в индивидуальном порядке ни в коем случае не допустимо.

Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. Вообще говоря, в 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается поршнем дважды: один раз в конце такта сжатия и второй — в конце выпускного такта. Для выполнения настроек фаз газораспределения и установки угла опережения зажигания в подавляющем большинстве случаев используется ВМТ конца такта сжатия поршня первого цилиндра. Именно это положение и принято называть положением ВМТ двигателя (нумерация цилиндров с 1 по 4 производится в направлении от газораспределительного ремня к маховику).

В одном из зубьев зубчатого колеса коленчатого вала проточена канавка, совмещение которой с ответной меткой на фланце сальника подтверждает приведение поршней первого и четвертого цилиндров в положение ВМТ. Однако, доступ к данному зубчатому колесу открывается только после снятия нижней крышки газораспределительного ремня, поэтому на торцевой поверхности шкива вала дополнительно предусмотрена риска, которая в рассмотренной ситуации (ВМТ поршней 1-го и 4-го цилиндров) совмещается с нулевой отметкой на нижней крышке ремня. Зубчатое колесо распределительного вала также оборудовано установочной точечной меткой, совмещение которой с выпуклым указателем, отлитым на внутренней крышке газораспределительного ремня подтверждает факт правильного приведения двигателя в положение ВМТ, когда поршень первого цилиндра находится в верхней мертвой точке конца такта сжатия.
6 Ниже приводится описание процедур приведения двигателя в положение ВМТ при установленном и при снятом газораспределительном ремне.

Приведение двигателя в положение ВМТ при установленном ремне привода ГРМ

Прежде чем приступать к выполнению процедуры, отсоедините отрицательный провод от батареи.

Обесточьте систему зажигания, для чего отсоедините от крышки центральный ВВ провод и при помощи провода-перемычки заземлите его на массу блока цилиндров. Во избежание случайного страгивания автомобиля взведите стояночный тормоз и подоприте клиньями задние колеса. Удостоверьтесь, что РКПП переведена на нейтральную передачу.

Пометьте положение клеммы ВВ провода первого цилиндра на крышке распределителя относительно корпуса последнего. На некоторых моделях такая маркировка в виде специальной риски наносится уже на заводе-изготовителе. В противном случае проследите провод от первого цилиндра до крышки распределителя, затем маркером или краской (ни в коем случае не грифельным карандашом!) пометьте край корпуса распределителя непосредственно под соответствующей клеммой.

Снимите крышку распределителя (см. Главу Электрооборудование двигателя).

Отсоедините ВВ провода от свечей зажигания. Постарайтесь запомнить порядок их подсоединения.

Для приведения поршня любого из цилиндров в положение ВМТ необходимо провернуть коленчатый вал вручную. Такое проворачивание производится при помощи торцевого ключа за центральный болт крепления зубчатого колеса вала (см. Раздел Снятие, проверка состояния и установка зубчатых колес и натяжителя ремня привода ГРМ).

Проверните коленчатый вал в нормальном напрвлении (см. Спецификации в начале Главы) так, чтобы бегунок распределителя развернулся носиком электрода к отметке клеммы ВВ провода свечи зажигания первого цилиндра на ободке корпуса.

Проворачивать коленчатый вал будет значительно легче, если предварительно вывернуть все свечи зажигания.

Снимите верхнюю крышку газораспределительного ремня (см. Раздел Снятие и установка ремня привода ГРМ и его крышек) с цель обеспечения доступа к расположенному под ней зубчатому колесу распределительного вала.

Отыщите установочные метки на зубчатом колесе распределительного вала и внутренней секции крышки ремня. Продолжайте вращать коленчатый вал по часовой стрелке до тех пор, пока метки полностью не совместятся.

Теперь отыщите установочные метки на шкиве коленчатого вала и нижней крышке ремня. На крышке имеются выпуклые метки в виде литер Z и 0. Когда риска на ободе шкива совместится с нулевой отметкой, двигатель окажется приведенным в положение ВМТ.

Альтернативно, удостоверьтесь в правильности совмещения установочных меток зубчатого колеса коленчатого вала и фланца его переднего сальника.

Шкив коленчатого вала и нижнюю крышку ремня в данном случае необходимо снять.

Удостоверьтесь, что бегунок распределителя по прежнему развернут носиком электрода в сторону отметки клеммы свечи первого цилиндра на ободе корпуса сборки. Если добиться одновременного совмещения установочных меток валов и бегунка не удается, следует проверить правильность установки распределителя. (см. Главу Электрооборудование двигателя).

После выполнения всех перечисленных условий поршень первого цилиндра двигателя можно считать приведенным в положение ВМТ конца такта сжатия.

Если теперь возникает необходимость в снятии газораспределительного ремня, позаботьтесь о надежной блокировке коленчатого и распределительного валов за их зубчатые колеса с целью предотвращения выведения двигателя из положения ВМТ.

Приведение двигателя в положение ВМТ при снятом ремне привода ГРМ

Материал данного подраздела поможет механику-любителю вернуть двигатель в положение ВМТ в случае нарушения совмещения установочных меток при снятом ремне привода ГРМ во время, например, проведения капитального ремонта силового агрегата.

Проворачивание распределительного вала при снятом газораспределительном ремне и приведенном в положение ВМТ коленчатом вале может привести к механическим повреждениям в результате контакта клапанов с днищами поршней. Ввиду сказанного, следует строго придерживаться изложенного ниже порядка выполнения процедуры.

Перед установкой на двигатель головки цилиндров коленчатый вал следцет провернуть в нормальном направлении за центральный болт крепления его зубчатого колеса, приведя поршни всех цилиндров в среднюю часть их хода. Причем, поршень первого цилиндра следует зафиксировать на ходе такта сжатия, примерно за 90˚ перед ВМТ.

После установки головки цилиндров и зубчатого колеса распределительного вала, отыщите установочные метки на зубчатом колесе и внутренней секции крышки газораспределительного ремня.

Провернув зубчатое колесо распределительного вала в нормальном направлении, добейтесь совмещения упомянутых меток.

До момента установки газораспределительного ремня, позаботьтесь о надежной блокировке коленчатого и распределительного валов за их зубчатые колеса с целью предотвращения выведения двигателя из положения ВМТ.

carmanz.com

Что такое вмт в двигателе

Ве́рхняя мёртвая то́чка (ВМТ) — положение поршня в цилиндре двигателя внутреннего сгорания, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала (условно начальное положение коленчатого вала, ноль градусов поворота кривошипа).

Относительно верхней мёртвой точки определяется угол опережения зажигания.

На маховике положение ВМТ поршня первого цилиндра обозначается либо запрессованным шариком, либо стрелкой, с надписью ВМТ. Выставить поршень в положение ВМТ можно, сопоставив отметку (шарик или надпись) со стрелкой-иглой в окне на кожухе сцепления. Коленвал двигателя следует медленно проворачивать пусковой рукояткой или специальным ключом, к этой процедуре прибегают для регулировки системы зажигания.

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия

Газораспределительный ремень используется также для привода водяного насоса, однако привязка его вращения к фазам вращения коленчатого и распределительного валов не имеет столь важного значения.
Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. Вообще говоря, в 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается поршнем дважды: один раз в конце такта сжатия и второй — в конце выпускного такта. Для выполнения настроек фаз газораспределения и установки угла опережения зажигания в подавляющем большинстве случаев используется ВМТ конца такта сжатия поршня первого цилиндра. Именно это положение и принято называть положением ВМТ двигателя (нумерация цилиндров с 1 по 4 производится в направлении от газораспределительного ремня к маховику).

Прежде чем приступать к выполнению процедуры, отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным устройством, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильным кодом для ввода аудиосистемы в действие.
Обесточьте систему зажигания, для чего отсоедините от крышки центральный ВВ провод и при помощи провода-перемычки заземлите его на массу блока цилиндров. Во избежание случайного страгивания автомобиля взведите стояночный тормоз и подоприте клиньями задние колеса. Удостоверьтесь, что РКПП переведена на нейтральную передачу.

Снимите крышку распределителя (см. Главу Электрооборудование двигателя).

Отсоедините ВВ провода от свечей зажигания. Постарайтесь запомнить порядок их подсоединения.

Проворачивать коленчатый вал будет значительно легче, если предварительно вывернуть все свечи зажигания.
Снимите верхнюю крышку газораспределительного ремня (см. Раздел Снятие и установка ремня привода ГРМ и его крышек) с цель обеспечения доступа к расположенному под ней зубчатому колесу распределительного вала.

Шкив коленчатого вала и нижнюю крышку ремня в данном случае необходимо снять.
Удостоверьтесь, что бегунок распределителя по прежнему развернут носиком электрода в сторону отметки клеммы свечи первого цилиндра на ободе корпуса сборки. Если добиться одновременного совмещения установочных меток валов и бегунка не удается, следует проверить правильность установки распределителя. (см. Главу Электрооборудование двигателя).

Теперь отыщите метки на зубчатом колесе коленчатого вала и фланце его переднего сальника. Теперь проверните коленчатый вал за центральный болт колеса в нормальном напрвлении приблизительно на 90˚ (четверть оборота) и добейтесь совмещения меток.
Теперь отыщите метки на зубчатом колесе коленчатого вала и фланце его переднего сальника. Теперь проверните коленчатый вал за центральный болт колеса в нормальном напрвлении приблизительно на 90˚ (четверть оборота) и добейтесь совмещения меток проверьте правильность установки распределителя (см. Главу Электрооборудование двигателя).

Как это работает?

Итак, начнём. Двигатель автомобиля (Engine), что же это такое?

Автомобиль – сложный организм, сродни человеческому. У него много различных механизмов(органов), без которых он не будет работать. Но как и у человека, у автомобиля есть «сердце» и этим сердцем является автомобильный двигатель.

История автомобильного двигателя

Чуть-чуть истории. Двигатель прошёл долгую историю развития. По сути, первыми двигателями являлись парус и водяное колесо. Водяным колесом широко пользовались в странах Древнего мира(таких как Египет, Китай, Индия) для оросительных систем, а в средние века в Европе использовали как основу энергетической базы производства. Дальше появились двигатели внешнего сгорания. Широкое распространение получили паровые двигатели.

Паровой двигатель(Steam engine) — двигатель ВНЕШНЕГО сгорания, который преобразовывает энергию пара в механическую работу. Советую почитать очень интересную и непростую историю развития данного двигателя: http://www.bibliotekar.ru/encAuto/5.htm

Далее в процессе развития двигателей появились двигатели внутреннего сгорания, ДВС. Одним из них, нашедший наибольшее распространение — бензиновый двигатель.

Бензиновые двигатели (petrol engine, gasoline engine) — это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая смесь топлива(бензина) и воздуха поджигается электрической искрой. Главное преимущество бензинового двигателя заключается в малой массе и быстром запуске, поэтому он вытеснил паровые двигатели, а теперь он широко используется в автомобилях.

Позже появились дизельные двигатели.

Дизельный двигатель — это двигатель внутреннего сгорания, работающий по принципу воспламенения распыленного дизельного топлива от соприкосновения с разогретым сжатым воздухом. Плюсом является экономичность топлива, более высокий крутящий момент. Однако, минусом является сложность систем, дороговизна изготовления и эксплуатации.

Ну и заглянем в будущее автомобилей. Итак, существуют так же электрические двигатели.

Электрический двигатель — Это установка, в которой электрическая энергия превращается в механическую работу и тепло. Это развивающееся направление в автомобилестроении. Однако, на дорогах большинство машин имеют бензиновый или дизельный двигатель, поэтому, оставим будущее и вернёмся к настоящему.

Принцип действия

Итак, автомобильный двигатель. Прежде чем рассматривать его устройство, давайте чуть-чуть разберёмся с тем, как работает автомобильный двигатель не вдаваясь в детали.

У каждого двигателя есть свой рабочий цикл.

Рабочий цикл двигателя — периодически повторяющиеся процессы в двигателе по преобразованию тепловой энергии в механическую.

У каждого двигателя есть цилиндры, в которых ходят поршни. Это главное место, где происходит самый главный процесс.

ВМТ — Верхняя Мёртвая Точка.

НМТ — Нижняя Мёртвая Точка.

Такт — это движение поршня от ВМТ к НМТ или от НМТ к ВМТ;

Двигатели могут быть двухтактные и четырёхтактные. Двухтактные двигатели на автомобиле не используются, однако предлагаю быстренько ознакомиться с принципом их работы. Для общего образования, так сказать.

Двухтактные двигатель

Перед нами двухтактный двигатель. Здесь всё предельно просто.

Первый такт — Поршень двигателя движется вверх(картинка А), открывает отверстие(1) и сжимает смесь, которая уже находится в цилиндре. После чего, свеча зажигания воспламеняет горючее(картинка В).

Второй такт — После загорания опускающийся поршень(картинка С) сначала открывает выпускное отверстие(2), а затем переходное отверстие(3). После этого через него впускается новая порция воздушно-топливной смеси.

Таким образам поршень также заменяет клапаны двигателя, и в горючее добавляется масло для смазки поршня. Многие двухтактные двигатели снабжены ребрами для воздушного охлаждения цилиндра.

Четырёхтактный двигатель

А теперь вернёмся к четырёхтактном автомобильному двигателю.

Автомобильные двигатели, как мы уже сказали, могут быть бензиновыми и дизельными. И поэтому предлагаю рассмотреть их такты вместе. Несмотря на то, что они схожи, но в них есть так же и различия.

1-й такт впуск (наполнение).

Поршень движется от ВМТ к НМТ, впускной клапан открыт. Под действием перепада давления, возникающего в результате движения поршня:

Бензиновый двигатель: бензовоздушная смесь через впускной канал наполняет цилиндр.

Дизельный двигатель: воздух через впускной канал наполняет цилиндр.

2-й такт сжатие.

Поршень движется от НМТ к ВМТ, все клапана закрыты. Давление и температура в цилиндре поднимаются.

бензиновый двигатель: в конце такта сжатия на свечу зажигания подается высокое напряжение, между электродами свечи проскакивает искра и поджигает бензовоздущную смесь

дизельный двигатель: через форсунку высокого давления подается дизельное топливо, которое воспламеняется от нагретого в процессе сжатия воздуха.

3-й такт рабочий ход. Поршень движется от ВМТ к НМТ, все клапана закрыты. В начале такта продолжается сгорание топлива, начавшееся в конце такта сжатия. Температура и давление газов повышается. Давление передается поршню и перемещает его к НМТ. Тепловая энергия сгоревшего топлива превращается в механическую работу движения поршня.

4-й такт выпуск. Поршень движется от НМТ к ВМТ, выпускной клапан открыт. Происходит выталкивание
отработавших газов из цилиндра.

Для большей наглядности взгляните на следующие рисунки:

Такты бензинового двигателя:

Такты дизельного двигателя:

Таким образом 1 рабочий цикл 4-х тактного двигателя происходит за 2 оборота коленчатого вала (720° его поворота). Отличие между бензиновым и дизельным двигателем лишь в топливе и способе его воспламенении на такте сжатия. Однако, это вносит свои изменения в применяемые агрегаты, но об этом речь пойдёт потом.

Двигатели почти всех современных автомобилей являются четырёхтактными по своему циклу работы, и энергия, полученная от сжигания топлива, почти полностью преобразовывается в полезную. Цикл Отто, так называется подобный принцип, по имени Николауса Отто, изобретателя двигателя внутреннего сгорания (1867 год).

Основные параметры

Полный объем цилиндра ( Va ) — объем, заключенный между головкой, цилиндром и поршнем при нахождении его в НМТ;

Объем камеры сжатия ( VC ) — объем, заключенный между головкой, цилиндром и поршнем при нахождении его в ВМТ;

Рабочий объем цилиндра ( Vh ) — объем, образующийся при движении поршня от ВМТ к НМТ ( Vh = Va-Vc );

Полный объем двигателя ( iVh ) сумма рабочих объемов всех цилиндров двигателя; Он же литраж двигателя.

Степень сжатия ( E ) отношение полного объема к объему камеры сжатия ( E = Va/Vc = 1 + Vh/Vc );

Степень сжатия показывает, во сколько раз сжимают горючую смесь в цилиндре. Чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно и больше мощность двигателя. Увеличивать степень сжатия очень выгодно — от той же порции топлива можно получить больше полезной работы. Однако при чрезмерном увеличении степени сжатия наступает самовоспламенение рабочей смеси, и смесь сгорает с большой скоростью — происходит детонация топлива. Детонация — это недопустимо быстрое сгорание рабочей смеси, вызывающее неустойчивую работу двигателя. У двигателя при детонации появляется резкий стук, мощность его снижается, из глушителя выходит черный дым. Конструкторы изыскивают способы борьбы с детонацией топлива и постепенно повышают степень сжатия. В зависимости от степени сжатия применяют определенный сорт топлива.

Мощность двигателя

Мощность — это физическая величина, равная отношению работы, совершенной за определенное время, к этому времени. В системе единиц СИ мощность измеряется в Ваттах (Вт). Поднимая груз массой 1 килограмм на высоту 1 метр за 1 секунду, мы развиваем мощность 1 кг x 9,8 м/с 2 x 1 м/с = 9,8 Вт.

Мощность автомобильных двигателей обычно измеряют в лошадиных силах.

Термин «лошадиная сила» был введен в конце XVIII в. английским изобретателем Дж. Уаттом. Наблюдая за работой лошадей, вытягивающих из угольных шахт при помощи блоков корзины с углем, ученый измерил общий вес извлеченной ими породы и высоту, на которую он был поднят за определенное время. Уатт рассчитал, что 1 лошадь за 1 минуту с глубины 30 м вытягивает в среднем 150 кг угля. Эта единица мощности и получила название лошадиной силы (horsepower).

После принятия в 1960 г. системы единиц СИ лошадиная сила стала вспомогательной единицей мощности, равной 736 Вт. Средняя мощность человека равна 70—90 Вт, что составляет 0,1 лошадиной силы

1 л.с. = 0,73549875 кВт

Порядок работы цилиндров двигателя

Для наибольшей равномерности нагрузки коленчатого вала многоцилиндрового двигателя необходимо, чтобы рабочие такты в цилиндрах повторялись в определенной последовательности, которая называется порядком работы цилиндров. Порядок работы цилиндров зависит от числа цилиндров двигателя и его тактности; при этом последовательно работающие цилиндры не должны стоять рядом.

Полный цикл у четырехтактного двигателя осуществляется за два оборота вала, т. е. за 720°, у двухтактного за 360°. Для того чтобы в любой момент вал двигателя имел некоторое постоянное усилие от воздействия газов на поршень, колена вала необходимо смещать относительно друг друга на угол ф. Этот угол зависит от числа цилиндров г и тактности двигателя и равен цикловой продолжительности поворота вала в градусах, отнесенной к числу цилиндров. Следовательно, для четырехтактного двигателя ф = 720°/г, для двухтактного ф = 360°/z.
Определим, например, порядок работы цилиндров, расположенных в один ряд, у четырехтактного четырехцилиндрового двигателя. В этом случае ф = 720° : 4 = = 180°. Вал имеет конфигурацию, при которой поршни 1 и 4 перемещаются в направлении, противоположном движению поршней 2 и 3. Получающееся при этом чередование процессов в цилиндрах показано в табл. 8. Если в первом цилиндре осуществляется рабочий ход, то поршень второго цилиндра движется вверх, при этом из двух возможных процессов (сжатие и выпуск) примем выпуск. Тогда поршень третьего цилиндра, также перемещающийся вверх, должен осуществлять сжатие. В четвертом цилиндре поршень движется вниз одновременно с поршнем первого цилиндра, осуществляющим рабочий ход, поэтому в четвертом цилиндре должен быть впуск. Чередование процессов в последующих тактах всех цилиндров определяется цикловой последовательностью. Из табл. 8 видно, что процессы расширения (рабочего хода) будут проходить в цилиндрах в следующем порядке: 1—3—4—2. Если во втором цилиндре в первом такте принять вместо процесса выпуска сжатие, то порядок работы цилиндров изменится и будет 1—2—4—3. Следовательно, для четырехтактного четырехцилиндрового однорядного двигателя возможны два порядка работы цилиндров.

Для более полного усвоения предлагаю визуально взглянуть на следующие рисунки:

а — чередование тактов 1-2-4-3; б — чередование тактов 1-3-4-2

И напоследок, видео ролик о работе(бензиновый и дизельный):

Итак, начальные сведения мы получили. Теперь мы можем приступать к изучению устройства двигателя внутреннего сгорания.

automotocity.com

Вмт это в двигателе

#1 Гость_sercio5_*

Достал свалившуюся цепь из картера с помощью крючков.Отдельное спасибо Торреро!Всё поставил на место.Метки на КВ и РВ совпали.Но как то поршни идут с заклиниванием.Вопрос: можно ли погнуть клапана, если руками крутить КВ при неправильной установке или поршень упрётся в клапан и не даст провернуть КВ?

Если я всё правильно понимаю ,то мне надо выставить метки на КВ и при этом

Принцип работы.

Действие поршневого двигателя внутреннего сгорания основано на использовании работы расширения нагретых газов во время движения поршня от ВМТ к НМТ.

Нагревание газов в положении ВМТ достигается в результате сгорания в цилиндре топлива, перемешанного с воздухом. При этом повышается температура газов и их давление. Так как давление под поршнем равно атмосферному, а в цилиндре оно намного больше, то под действием разницы давлений поршень будет перемещаться вниз, при этом газы расширятся, совершая полезную работу. Работа, производимая расширяющимися газами, посредством кривошипно-шатунного механизма передается коленчатому валу, а от него на трансмиссию и колеса автомобиля.

Чтобы двигатель постоянно вырабатывал механическую энергию, цилиндр необходимо периодически заполнять новыми порциями воздуха через впускной клапан 15 и топлива через форсунку 16 или подавать через впускной клапан смесь воздуха с топливом. Продукты сгорания топлива после их расширения удаляются из цилиндра через выпускной клапан 17. Эти задачи выполняют механизм газораспределения, управляющий открытием и закрытием клапанов, и система подачи топлива.

Такт впуска — Впускается топливо-воздушная смесь

Такт сжатия — Смесь сжимается и поджигается

Такт расширения — Смесь сгорает и толкает поршень вниз

Такт выпуска — Продукты горения выпускаются

Принцип действия. Сгорание топлива происходит в камере сгорания, которая расположена внутри цилиндра двигателя, куда жидкое топливо вводится в смеси с воздухом или раздельно. Тепловая энергия, полученная при сгорании топлива, преобразуется в механическую работу. Продукты сгорания удаляются из цилиндра, а на их место всасывается новая порция топлива. Совокупность процессов, происходящих в цилиндре от впуска заряда (рабочей смеси или воздуха) до выпуска отработанных газов, составляет действительный или рабочий цикл двигателя.

Основные понятия и термины. Мертвые точки — это крайние положения, занимаемые поршнем при его движении. Наиболее отдаленное положение поршня от оси коленчатого вала называется верхней мертвой точкой (ВМТ), наиболее близкое положение — нижней мертвой точкой (НМТ).

Ход поршня — это расстояние между крайними положениями поршня, равное двойному радиусу кривошипа.

Рабочий объем цилиндр — это объем, освобождаемый в цилиндре при перемещении поршня от ВМТ до НМТ.

Объем камеры сжатия — это объем пространства, образуемого над поршнем при положении его в ВМТ.

Полный объем цилиндра — это сумма рабочего объема и объема камеры сжатия.

Степень сжатия — это отношение полного объема цилиндра к объему камеры с

Первый такт, он же впускной, начинается с ВМТ (верхней мертвой точки). Двигаясь вниз, поршень, всасывает в цилиндр топливовоздушную смесь. Работа этого такта происходит при открытом клапане впуска. Кстати, существует много двигателей с несколькими впускными клапанами. Их количество, размер, время нахождения в открытом состоянии может существенно повлиять на мощность двигателя. Есть двигатели, в которых, в зависимости от нажатия на педаль газа, происходит принудительное увеличение времени нахождения впускных клапанов в открытом состоянии. Это сделано для увеличения количества всасываемого топлива, которое, после возгорания, увеличивает мощность двигателя. Автомобиль, в этом случае, может гораздо быстрее ускориться.

Второй такт— такт сжатия Следующий такт работы двигателя – такт сжатия. После того как поршень достиг нижней точки, он начинает подниматься вверх, тем самым, сжимая смесь, которая попала в цилиндр в такт впуска. Топливная смесь сжимается до объемов камеры сгорания. Что это за такая камера? Свободное пространство между верхней частью поршня и верхней частью цилиндра при нахождении поршня в верхней мертвой точке называется камерой сгорания. Клапаны, в этот такт работы двигателя закрыты полностью. Чем плотнее они закрыты, тем сжатие происходит качественнее. Большое значение имеет, в данном случае, состояние поршня, цилиндра, поршневых колец. Если имеются большие зазоры, то хорошего сжатия не получится, а соответственно, мощность такого двигателя будет гораздо ниже. Компрессию можно проверить специальным прибором. По величине компрессии можно сделать вывод о степени износа двигателя.

Третий такт— рабочий ход Третий такт – рабочий, начинается с ВМТ. Рабочим он называется неслучайно. Ведь именно в этом такте происходит действие, заставляющее автомобиль двигаться. В этом такте в работу вступает система зажигания. Почему эта система так называется? Да потому, что она отвечает за поджигание топливной смеси, сжатой в цилиндре, в камере сгорания. Работает это очень просто – свеча системы дает искру. Справедливости ради, стоит заметить, что искра выдается на свече зажигания за несколько градусов до достижения поршнем верхней точки. Эти градусы, в современном двигателе, регулируются автоматически «мозгами» автомобиля. После того как топливо загорится, происходит взрыв – оно резко увеличивается в объеме, заставляя поршень двигаться вниз. Клапаны в этом такте работы двигателя, как и в предыдущем, находятся в закрытом состоянии. Четвертый такт — такт выпуска

Четвертый тактработы двигателя, последний – выпускной. Достигнув нижней точки, после рабочего такта, в двигателе начинает открываться выпускной клапан. Таких клапанов, как и впускных, может быть несколько. Двигаясь вверх, поршень через этот клапан удаляет отработавшие газы из цилиндра – вентилирует его. От четкой работы клапанов зависит степень сжатия в цилиндрах, полное удаление отработанных газов и необходимое количество всасываемой топливно-воздушной смеси. После четвертого такта наступает черед первого. Процесс повторяется циклически. А за счет чего происходит вращение – работа двигателя внутреннего сгорания все 4 такта, что заставляет поршень подниматься и опускаться в тактах сжатия, выпуска и впуска? Дело в том, что не вся энергия, получаемая в рабочем такте, направляется на движение автомобиля. Часть энергии идет на раскручивание маховика. А он, под действием инерции, крутит коленчатый вал двигателя, перемещая поршень в период «нерабочих» тактов.

1 Движение поршня от нижнего до верхнего положения называется ходом поршня. Верхняя мертвая точка — точка наивысшего положения, занимаемого поршнем при вращении коленчатого вала. Поскольку поршень за рабочий цикл дважды достигает своего наивысшего положения (один раз — в конце такта сжатия и еще раз — в конце такта выпуска), за ВМТ обычно принимают наивысшее положение поршня в конце такта сжатия.

2 Установка поршня в ВМТ — основная процедура для многих операций, таких как регулировка зазора в механизме привода клапанов, замена цепи ГРМ и звездочек распредвала/коленвала.

3 Перед началом этой процедуры установите рычаг (селектор) КПП в нейтральное положение и затяните стояночный тормоз (или подклиньте задние колеса). Отключите систему зажигания, отсоединив разъемы первичной цепи от блока катушек зажигания/модуля зажигания (см. главу 5). Снимите также давление в топливной системе (см. главу 4А, параграф 12).

4 Чтобы установить любой поршень в ВМТ, коленвал следует проворачивать только по часовой стрелке (если смотреть со стороны цепи ГРМ). Это можно сделать одним из следующих способов:

5 Выверните свечи и установите компрессометр в свечное отверстие первого цилиндра (см. рис. 3.5)

6 Проворачивайте коленвал по часовой стрелке до тех пор, пока стрелка манометра не начнет подниматься, указывая на такт сжатия

7 После того как такт сжатия начался, ппршень цилиндра № 1 надо установить в наивысшее положение, что и будет соответствовать его ВМТ.

8 Продолжайте проворачивать коленвал до тех пор, пока метка на демпфере коленвала не совпадет с цифрой «О» (ВМТ) на крышке привода ГРМ (см. рис. 3.8).

Рис. 3.8. Совместите метку на демпфере коленвала с отметкой «О» на шкале на крышке цепи привода ГРМ

Примечание. Если компрессометр недоступен, можно вставить какой-нибудь тупой предмет в свечное отверстие № 1 и затем, по мере проворачивания коленвала, определить начало такта сжатия по шипению выходящего воздуха. Оставшаяся часть процедуры идентична вышеописанной.

9 После того как поршень № 1 будет установлен в ВМТ такта сжатия, остальные поршни можно поочередно установить в это же положение, проворачивая коленвал всякий раз еще на 180°, в соответствии с порядком зажигания (см. Спецификации). Например, провернув коленвал на 1 80° (от ВМТ поршня цилиндра № 1), ВМТ такта сжатия займет поршень цилиндра № 3.

l2rv.ru

Как определить вмт без меток

Как определить ВМТ без использования меток

#1 mih44061986

Наши пользователи

Cообщений: 458

Пол: Мужчина
Авто: Opel Record 1.8S
Реальное имя: Михаил
Место жительства: Вятка

Когда то давно у меня самопроизвольно открутилась шестеренка коленвала(бывает и такое). Шпонка которая стопорит шестеренку на валу потерялась, заменили выточеной(то есть самопальной). Оказалось так делать не надо, вообщем под нагрузкой она деформировалась и раскатала желоб на валу, и получается что шестеренка на валу немного люфтит, то есть шестеренку можно руками немного туда-сюда покрутить. И получается что метка на шестеренке не соответствует ВМТ первого цилиндра, как точно определить ВМТ без меток, а то я похоже распредвал с коленвалом на один(или даже меньше) зубчик рассогласовал.

P.S. Сильно заметна разница на один зуб в плане динамики.

#2 дядя Вова

Наши пользователи

Cообщений: 1 460

Пол: Мужчина
Авто: record 2.0 s берлина автомат
Реальное имя: Владимир
Место жительства: Ростов-на -Дону(Аксай)

#3 mih44061986

Наши пользователи

Cообщений: 458

Пол: Мужчина
Авто: Opel Record 1.8S
Реальное имя: Михаил
Место жительства: Вятка

Дык нет его. Может в цилиндр бензинчика залить и вращая коленвал по изменению уровня определить ВМТ?

#4 k_s

Наши пользователи

Cообщений: 1 405

Пол: Мужчина
Авто: REKORD E1
Реальное имя: Александр
Место жительства: Петербург, Киев, Винница

Дык нет его. Может в цилиндр бензинчика залить и вращая коленвал по изменению уровня определить ВМТ?

Дело в том, что когда поршень в ВМТ, то при этом поворот колена влево- вправо на несколько градусов на глаз не приводит к видимому перемещению поршня!
Потому, чтоб всетаки уловить эту точку и желателен часовой индикатор.

Однако в твоем случае, можно косвенно очень точно найти ВМТ.
Для этого нужно воспользоваться тем свойством кривошипо-шатунного механизма, что в ВМТ и НМТ поршень имеет минимальную скорость хода, а в промежутке-максимальную. Короче говоря синусоида. Так вот, задача замерять движение поршня на «быстром участке». Тогда погрешность будет минимальна.

Как?. Достаточно установить поршень на одну и туже высоту при левом повороте колена, а потом при правом. (Например на 3см ниже ВМТ)
При этом сделать две метки на маховике, сотв. левому и правому положениям. Потом тупо на наховике находим середину между этими метками.
Ты получил истинную метку ВМТ.

#5 дядя Вова

Наши пользователи

Cообщений: 1 460

Пол: Мужчина
Авто: record 2.0 s берлина автомат
Реальное имя: Владимир
Место жительства: Ростов-на -Дону(Аксай)

смастерить подобие индикатора стрелочного типа -как два пальца об асфальт.в пацанском возрасте наблюдал как отец из жести и болтика с гаечкой соорудил точный прибор для установки зажигания на мотоцикле(потому как приспособа шедшая в комплекте ключей для этой техники была безвозвратно утеряна мною ж)вырезается и градуируется сектор,делается стрелка-оськой служит болтик.одним концом стрелка опирается на бородок упирающийся в поршень-другим кажет деления на секторе.самое интересное,чем больше радиус сектора с делениями и меньше плечо для опоры бородка-тем точнее можно провести установку,чистая геометрия

так же поддерживаю метод александра-k_s(странный ник-без обид)его версия с разметкой маховика весьма точный и достаточно простой,нужен только доступ к маховику.и выбрать величину подьёма поршня,чтобы пара наносимых меток помещались в окне доступа и давали возможность выверки истинной.

очень много двигателей кстати имеют разметку на маховике для установки ВМТ и градуировку для установки момента зажигания или впрыска.

#6 zub733

Наши пользователи

Cообщений: 1 998

Пол: Мужчина
Авто: Opel Rekord 19N 35 Jahre, Zwei Türen & Ксюхо»Кыз-бола»
Реальное имя: Серхио
Место жительства: Ростов-на-Дону Россия

#7 дядя Вова

Наши пользователи

Cообщений: 1 460

Пол: Мужчина
Авто: record 2.0 s берлина автомат
Реальное имя: Владимир
Место жительства: Ростов-на -Дону(Аксай)

не помню шариков на махайле движка 1.8.но сам маховик, со стороны поддона, можно сняв защитку размечать как угодно,если неправ -поправьте. давненько уже невидел 1.8-мог позапамятовать,или путать.

Сообщение отредактировал дядя Вова: 23 Сентябрь 2011 — 18:52

#8 k_s

Наши пользователи

Cообщений: 1 405

Пол: Мужчина
Авто: REKORD E1
Реальное имя: Александр
Место жительства: Петербург, Киев, Винница

Когда-то игрался с разными распредвалами, так стояла задача точного снятия фаз газораспределения.
Тогда и был рассчитан, расчерчен контрастной краской и залакирован термолаком мой маховик.
Теперь снятие фаз-детская забава, а освещение стробоскопом дает возможности считывать непосредственно цифры углов.
Кстати, обрати внимание, шарик оказался после тщательных разметок как раз на 5градусах до ВМТ, то есть это момент зажигания, при регулировке опережения, что и подтверждает мануал.

п.с.// Маховик для 2,0S

#9 zub733

Наши пользователи

Cообщений: 1 998

Пол: Мужчина
Авто: Opel Rekord 19N 35 Jahre, Zwei Türen & Ксюхо»Кыз-бола»
Реальное имя: Серхио
Место жительства: Ростов-на-Дону Россия

Сообщение отредактировал zub733: 23 Сентябрь 2011 — 19:31

#10 mih44061986

Наши пользователи

Cообщений: 458

Пол: Мужчина
Авто: Opel Record 1.8S
Реальное имя: Михаил
Место жительства: Вятка

С маховиком не получиться, я его менял и не заморачивался установкой меток когда его прикручивал.

Как установить поршни двигателя 21083 в ВМТ

Многие ремонтные работы на двигателе автомобиля включают в себя установку поршней в верхнюю мертвую точку (ВМТ).

Проведем такую установку на примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

На двигателе 21083 имеются заводские установочные метки, при совмещении которых поршни первого и четвертого цилиндров установятся в верхнюю мертвую точку:

Метка — точка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ.

Метка — точка на зубчатом шкиву коленчатого вала и метка — вырез на корпусе масляного насоса.

Метка — черта на маховике двигателя и метка (треугольный вырез) на шкале градусов в лючке картера сцепления.

Необходимые инструменты

— Большая шлицевая отвертка

— Ключ на «19» или головка с воротком

Подготовительные работы

— Снимаем корпус воздушного фильтра двигателя

— Снимаем защитную крышку привода ГРМ

Как установить поршни двигателя в верхнюю мертвую точку (ВМТ)

- Совмещаем заводские установочные метки двигателя

Для этого вращаем коленчатый вал двигателя по часовой стрелке за шлицы маховика при помощи большой отвертки до совмещения метки на шкиву распределительного вала и метки на задней крышке привода ГРМ (см. фото выше).

Можно вращать коленчатый вал за болт крепления шкива привода генератора ключом на «19». Но для доступа к нему придется снять правое колесо, правый защитный брызговик двигателя, шкив генератора. Плюсом такой дополнительной работы будет контроль над совмещением меток на шкиву коленчатого вала и метки на корпусе масляного насоса.

Контролируем совмещение установочных меток

См. три фото выше.

Метка — точка на шкиву распредвала должна стоять строго напротив метки — выступа на задней крышке привода ГРМ.

Метка — черта на маховике напротив середины треугольного вырезе в шкале градусов, в лючке на картере сцепления. Видна если снять заглушку лючка.

И если контролируется метка на коленчатом валу двигателя:

Метка — точка на шкиву коленчатого вала напротив метки — выреза на отливе корпуса масляного насоса.

При таком расположении установочных меток двигателя 21083 его поршни в первом и четвертом цилиндрах будут находится в верхней мертвой точке (ВМТ). При этом в первом цилиндре будет такт сжатия, а в четвертом выпуска отработанных газов.

Для установки поршней второго и третьего цилиндров двигателя в верхнюю мертвую точку вращаем коленчатый вал по часовой стрелке пока метка на шкиву распредвала не обойдет полный круг — 360 градусов и не станет напротив метки на задней крышке привода ГРМ. При этом метки на маховике видно не будет, метка на шкиву коленчатого вала так же будет расположена напротив выреза в отливе корпуса масляного насоса.

Примечания и дополнения

— Что такое ВМТ (верхняя метрвая точка)? ВМТ — крайнее верхнее положение поршня в цилиндре.

— На некоторых разновидностях масляных насосов двигателя 21083 нет отлива с вырезом, поэтому при выставлении меток необходимо ориентироваться на штифт для установки шкива привода генератора на звездочке распредвала и прорезь в нижней части корпуса масляного насоса.

Ремонтные работы на двигателе с установкой поршней в ВМТ

Как найти вмт без меток

Определение положения поршня дизеля в верхней мертвой точке

Поршень имеет два характерных положения: верхнее положение, когда расстояние между поршнем и крышкой минимальное, называется верхней мертвой точкой (в. м. т.), и нижнее, когда это расстояние максимальное, — нижней мертвой точкой (н. м. т.). Разница между этими характерными точками составляет 180° поворота коленчатого вала.

Основные положения поршня служат началом отсчета для всех конструктивных регулировок дизеля. Приспособление для определения верхней мертвой точки имеется в комплекте инструмента и приспособлений к каждому дизель-генератору. Отсчет градусов поворота коленчатого вала ведется по ведущему диску муфты, который имеет градуировку от 0 до 360°. Здесь же нанесены метки в. м. т. поршней, расположенные по порядку работы цилиндров.

Градуировка диска и нанесение меток в. м. т. осуществляются на заводе; в эксплуатации иногда приходится уточнять правильность установки стрелки, от которой ведется отсчет положени i коленчатого вала. Обычно эта операция выполняется после ре монта дизеля.

Приспособление для проверки в. м. т. состоит из индикатора, кронштейна и штока. Шток через индикаторный канал вводят в цилиндр до упора в головку поршня (индикаторный кран при этом должен быть снят). Перемещение поршня при проворачивании коленчатого вала передается штоку и фиксируется индикатором, установленным на кронштейне. Поставив приспособление, необходимо повернуть коленчатый вал дизеля до полной остановки стрелки индикатора, который после этого устанавливают с натягом 5—6 мм, а цифру «нуль» шкалы индикатора необходимо совместить со стрелкой.

Для того чтобы выбрать зазоры в приводе распределительного вала коленчатый вал поворачивают вначале против направления его вращения до тех пор, пока шток приспособления не переместится на 3—4 мм, а затем по направлению вращения до тех пор, когда индикатор покажет 1,5—2,00 мм (например, 1,80 + 0,02 мм) до нулевого положения. В этот момент на диске муфты отмечается положение стрелки.

Затем коленчатый вал дизеля поворачивают по направлению вращения так, чтобы шток приспособления переместился на 3—4 мм от нулевого положения (при этом поршень пройдет

в. м. т.), а потом, выбирая зазоры, против направления вращения так, чтобы стрелка индикатора приспособления не доходила 1,50— 2,00 м (в данном случае 1,80 + 0,02 мм) до нулевого положения, и отмечают на диске муфты положение стрелки. Верхнюю мертвую точку находят делением пополам расстояния между полученными отметками на диске муфты.

Собираю очень тщательно двигатель классики, и купив новые инжекторную переднюю крышку и шкив коленвала, озадачился тем, а правильно ли там стоят метки. Захотел это дело проверить, и собрал не хитрое утройство. Результат весьма порадовал:

Метки: вмт, 1й цилиндр, грм

Комментарии 18

Если Вы из Запорожья, то Вот нашел ссылочку по продаже индикаторной стойки! Магнитная. Гибкая. На русские деньги стоит меньше 1тр.
С помощью нее Вы сможете Выставлять ВМТ на много разных моторах.
Выставлять перекрытия распредвалов на много разных моторах.
И много где еще она может пригодиться.

Но купив ее, Вы сможете опубликовать ролик на ютубе, как выставить ВМТ поршня с помощью самодельной и промышленной приспособы… а на драйве это выложить в рубрику инструменты!

П.С. Транспортир круглый тоже в рубрику инструменты как доп. иснструмент для выставления ВМТ. Все в рубрику инстурменты. Он стоит в магазине 15р (малого диаметра) 1000р (диаметром больше МАХОВИКА).
Ваши заморачивания по точности похвальны. Пример для других. Чтоб не драйв читатели не гнобили за классику… в след. раз показывайте на примере ГТРа или МАСЕРАТИ.

Хотел выставить зажигание,но столкнулся с проблемой,на маховике нету меток он оч сильно тёртый.((( Зажигание Старый оскол.

Это попадалово. ((((
У меня была такая фигня-пришлось менять маховик.

Снимай гусятницу, совмещай метки на шестернях когда поршни в ВМТ. Ставь метку на маховик и регулируй.

выбей новую метку

Учим матчасть! В которой сказано (правда для мотоциклов класса М)

На мотоцикле М61 и М62 нет отверстия и меток на маховике для установки зажигания. Как быть?

Работу по установке зажигания на этих моделях очень упрощает специальный щуп.
Щуп изготавливают из проволоки 3,5 — 4 мм. и вставляют в отверстие для свечи. Подводят поршень в ВМТ и по краю отверстия наносят риску. На расстоянии 9,5 — 10,5 мм. от неё наносят ещё две риски, по которым и регулируют момент зажигания.

Аналогичным способом можно изготовить щуп для Днепра или Урала. Так что, дерзай!

Спасибо всем огромное. Буду дерзать.

Я менял маховик, и новый был без метки. В итоге я просто нашел ВМТ (плюс-минус градус) практически методом щупа и выбил новую метку.
Можно просто вооружиться мощным фонариком и через свечное отверстие смотреть на поршень, вполне наглядно.

[quote:dac905a6dd=»true biker»]Это попадалово. ((((
У меня была такая фигня-пришлось менять маховик.

Humster , мотор в сборе меняется,если смотрового окна в картере нет 😈

Как правильно выставить метки ГРМ коленвала и распредвала

Газораспределительный механизм – это один из важнейших узлов автомобиля. Средний промежуток замены ремня составляет 50-60 тысяч километров. При его замене необходимо правильно произвести установку меток ГРМ. Все нюансы и особенности процесса описаны в этой статье. И помните: неправильно выставленные метки приведут к сбою в работе Вашей машины и дорогостоящему ремонту.

Для чего необходимо правильно выставить метки

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.

Инструменты, которые необходимы для работы

Установка меток – непростой процесс и при неправильном подходе Вы рискуете потратить много времени на установку детали. И это не самое страшное. Бывают случаи, когда нерадивые водители ломали двигатель и другие механизмы авто.

Прежде всего, запаситесь необходимым инструментом:

Торцевая головка.
Домкрат, чтобы приподнять автомобиль.
Ключи № 17 или 19 – зависит от того какой у вас автомобиль.

Совет: лучше чтобы у вас были все диаметры ключей начиная с №10.

Большая отвёртка с плоским наконечником.

Выставление меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали.

В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала. Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

Метка на маховике.
Метка на шкиве.
Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива. Обращаем внимание: прокручивать за шкив распредвала запрещено.

После того как Вы выставили ВМТ замените ремень, затяните натяжитель.

В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.

Для этого потребуются:

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Последствия неправильного выставления меток

Если метки ГРМ были выставлены неправильно, могут возникнуть тяжёлые последствия для автомобиля.

Наиболее распространённые случаи:

Из-за сбитых фаз ГРМ клапаны могут деформироваться при работе двигателя, причём повреждения будут накапливаться.
Произойдёт деформация клапанов – загиб. Хотя в 8-клапанном двигателе такого не произойдёт.
Из-за деформации клапанов, головка цилиндра может быть повреждена. И как следствие выйдут из строя направляющие втулки, и на главных силовых элементах возможно появление трещин.
Поршневой механизм может перегореть из-за неправильного расположения меток ГРМ.
На свечах появится масляной остаток. Плюс ухудшается зажигательный момент топливной смеси.
А также возникают другие неприятные последствия.

Как понять, что метки сбиты, симптомы

После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.

Пропадает тяга, приёмистость.
Автомобиль начинает медленнее разгоняться.
Двигатель перегревается.

В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.

Установка поршня четвертого цилиндра в положение ВМТ на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Для начала разберем значение аббревиатуры «ВМТ» — «Верхняя Мёртвая Точка». Ниже рассмотрим её выставление на автомобилях классического семейства.

Примечание!
Вам понадобится запастись специальным ключом для проворачивания шкива коленчатого вала. В отсутствие такового воспользуйтесь головкой «на 36».

Когда необходимо устанавливать поршень?

Перед началом проведения работ, требующих снятие цепи «ГРМ» с автомобиля. Обычно после этого установка фаз газораспределения нарушается, скорее всего вы столкнетесь с неустойчивой работой автомобильного двигателя. Поэтому прежде чем преступать к такой процедуре, необходимо установить поршень четвёртого цилиндра в положение ВМТ.

Проводим установку на ВАЗ 2101-ВАЗ 2107

Примечание!
Начните со снятия головки блока цилиндров с двигателя автомобиля! (Подробнее описано в статье: «Про фазы газораспределения по меткам» в пунктах «1-10»).

Способ 1

Стоя рядом с подкапотным пространством просуньте руку глубоко вниз и проверните специальным ключом по часовой стрелке гайку крепления шкива коленвала. Она указана красным на фото ниже.

Примечание!
При отсутствии вышеописанного инструмента воспользуйтесь головкой «на 36», сняв сперва защиту картера (этот процесс подробно описан в статье: «Замена защиты картера»). Теперь с помощью головки проверните гайку коленвала, но только уже не с верхней, а с нижней части автомобиля.

Проворачивайте его жл момента, пока метки не установятся относительно вторых меток. (Про установку меток газораспределения читайте в рубрике под названием: «Как понять что метки совпали?»)

Метод 2

Сядьте в автомобиль, включите четвёртую передачу, проедьте несколько метров до того, пока все метки не совпадут между собой.

Способ 3

Вам понадобится домкрат. Воспользовавшись им, вывесите одно из задних колёс автомобиля, включите 4-ю передачу и рукой прокрутите по ходу движения автомобильное колесо.

Примечание!
Во всех способах, прокручивать колесо необходимо до момента схождения меток!

Вопрос?
Какой метод подошел Вам и почему Вы выбрали именно его? (Ответ пишите в комментариях)

Как убедиться, что метки совпали?

1) После снятия головки воспользуйтесь одним из трех вышеперечисленных способов по выставлению меток.

2) Проверьте установились ли метки газораспределительного механизма относительно корпусных меток, для этого:

• Подойдите к подкапотному пространству автомобиля и сверьте совпадение метки звездочки распределительного вала с меткой на корпусе.

• Если метка распредвала сошлась, сразу же проверьте совпадение отметки звездочки коленвала с длинной меткой на крышке распредвала.

Примечание!
В случае, если метки на одной из звездочек совпадают, а на другой нет, произведите действия из публикации «Работаем с фазами газораспределения по меткам».

inkam-auto.ru

ВМТ — это… Что такое ВМТ?

ВМТ — верхняя мёртвая точка (напр. карданного вала) верхняя мёртвая точка Всесоюзный маркшейдерский трест … Словарь сокращений русского языка

Brooklyn-Manhattan (ВМТ) — «Бруклин Манхаттан» (линия метро в Нью Йорке) … Словарь топонимов США

aviation_ru_en.academic.ru

ВМТ — это… Что такое ВМТ?

Brooklyn-Manhattan (ВМТ) — «Бруклин Манхаттан» (линия метро в Нью Йорке) … Словарь топонимов США

universal_ru_en.academic.ru

Subaru Legacy | Верхняя мертвая точка первого цилиндра

3.3. Верхняя мертвая точка первого цилиндра

ОБЩИЕ СВЕДЕНИЯ

Верхняя мертвая точка поршня – это точка, через которую проходит каждый поршень при проворачивании коленчатого вала. Каждый поршень достигает положения ВМТ в конце такта сжатия, затем снова в конце такта выхлопа. С целью установки механизма газораспределения двигателя используется верхняя мертвая точка поршня первого цилиндра.

Расположение поршня точно в верхней мертвой точке исключительно важно при проведении многих работ, например, при снятии распределительного вала, зубчатого ремня и шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед началом работ по установке поршня первого цилиндра в ВТМ, убедитесь в том, что рычаг переключения передач находится в нейтральном положении, и ручной тормоз затянут.
2. Отключите систему зажигания, отсоединив электрический разъем от катушки зажигания. Вывинтите свечи зажигания.
3. Для установки любого из поршней в ВМТ вращайте коленчатый вал одним из методов, описанных ниже. При этом вращайте коленчатый вал двигателя по часовой стрелке.
4. Самый предпочтительный метод – это проворачивание коленчатого вала двигателя за болт крепления шкива коленчатого вала.
5. Для экономии времени можно использовать стартер для подвода поршня к ВМТ. Точная установка поршня в ВМТ производится поворотом коленчатого вала за болт крепления шкива коленчатого вала.
6. Вывинтите свечу зажигания первого цилиндра и в отверстие для свечи ввинтите манометр с переходником.
7. Вращая коленчатый вал двигателя, и наблюдая за показаниями манометра, определите момент, когда перестанет увеличиваться давление, показываемое манометром. Это свидетельствует о том, что поршень первого цилиндра установился в ВМТ в такте сжатия.
	8. Доверните коленчатый вал двигателя, пока метка на шкиве коленчатого вала не совместится с цифрой 0 на пластине установки механизма газораспределения, расположенной на передней стороне двигателя (указана стрелкой).

Как определить вмт первого цилиндра

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

Для того чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения, поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на шкиву распределительного вала (при установке по меткам на маховике или шкиву коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на маховике либо на зубчатом шкиву коленчатого вала (если снят шкив привода генератора). Если метки на маховике или шкиву коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ).

В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива, можно сделать это следующими способами:

1. Включите любую передачу (лучше IV) и медленно прокатите автомобиль до совпадения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.

2. Включите любую передачу и вывесите одно из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ нанесены на зубчатом шкиву распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (усик).

Кроме того, метки нанесены на маховике (риска) и на шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности снята коробка передач.

Дополнительно метки нанесены на зубчатом шкиву коленчатого вала (точка) и крышке масляного насоса (треугольный вырез).

Эти метки видны только при снятом шкиву привода генератора.

Вам потребуются: накидной ключ «на 17», торцовый ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, подложите под колеса автомобиля противооткатные башмаки.

3. Снимите правое переднее колесо и правый брызговик моторного отсека.

4. Откройте капот и выверните три винта крепления передней крышки ремня привода распределительного вала. Обратите внимание: винтами бокового крепления крышки также закреплены держатели проводов. Снимите переднюю крышку.

5. Проверните коленчатый вал за болт крепления к нему шкива привода генератора до совпадения меток на шкиву распределительного вала и задней крышке.

6. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток на маховике.

2.3. Верхняя мертвая точка первого цилиндра

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Последовательность операций представлена в предположении, что распределитель зажигания установлен правильно. Если необходимо определить верхнюю мертвую точку для установки распределителя, то установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия, затем выставьте метки зажигания.

Верхняя мертвая точка поршня – это точка, через которую проходит каждый поршень при проворачивании коленчатого вала. Каждый поршень достигает положения ВМТ в конце такта сжатия затем снова в конце такта выхлопа. С целью установки механизма газораспределения двигателя используется верхняя мертвая точка поршня первого цилиндра.

Перед началом работ по установке поршня первого цилиндра в верхнюю мертвую точку, убедитесь в том, что рычаг переключения передач находится в нейтральном положении, и ручной тормоз затянут. Отключите систему зажигания, вынув централь ный провод из крышки распределителя и заземлив его на массу. Вывинтите свечи зажигания.

Для установки любого из поршней в верхнюю мертвую точку вращайте коленчатый вал одним из методов, описанных ниже. При этом вращайте коленчатый вал двигателя по часовой стрелке.

Самый предпочтительный метод – это проворачивание коленчатого вала двигателя за болт крепления шкива коленчатого вала.

Для экономии времени можно использовать стартер для подвода поршня к верхней мертвой точке. Точная установка поршня в верхнюю мертвую точку проводится поворотом коленчатого вала за болт крепления шкива коленчатого вала.

Перерыл весь интернет, но что-то не могу разобраться.

Собственно вопрос-то простой: как понять, что ВМТ 1-го цилиндра — это именно ВМТ на такте сжатия (а не на такте выпуска)?

Представим, что меток на шкиве не видно (я так и не понял, где именно их искать). Мотор, сами понимаете, не стерильный, мыть его сейчас возможности нет. Где под слоем вековой грязеброни искать метки? (пардон за детский вопрос, но всё же).

Вытащил я, допустим, свечку 1 цилиндра, вставил туда проволоку и кручу коленвал рукой. Вот проволка поднялась и замерла. ВМТ. Как понять, что это именно ВМТ такта сжатия? Без меток на шкиве как-то можно определить?
(это к вопросу установки верного уоз)

Стробоскопа нет, фонарик есть.
Делать буду сегодня вечером.

Словарь Мультитран

Русско-немецкий форум АнглийскийНемецкийФранцузскийИспанскийИтальянскийНидерландскийЭстонскийЛатышскийАфрикаансЭсперантоКалмыцкий

⚡ Правила форума

✎ Создать тему | Личное сообщение

Имя

Дата

ТВ

vot-vot

2.06.2021
