Фальсификация срабатывания подушек безопасности — Эксперт Ефимов Андрей Геннадиевич — Статьи

Сегодня стал популярен вид страхового мошенничества, когда в реальном или инсценированном ДТП фальсифицируется срабатывание подушек безопасности автомобиля, с целью увеличения суммы страхового возмещения.

Как известно, подушки безопасности — дорогостоящая деталь транспортного средства, а значит, суммы, при их срабатывании, могут быть значительно выше. Однако существует множество видов столкновений, при которых подушки безопасности не срабатывают. Как же отличить реальный случай от подлога?

Существует несколько типов подобной “инсценировки”. В первом случае, подушка безопасности, вручную, извлекается из корпуса таким образом, чтобы был виден мешок безопасности. Во втором случае, на запалы подушек безопасности, опять же, вручную, подаётся питание, и подушки срабатывают. В третьем случае, владельцем автомобиля могут быть приобретены сработавшие подушки безопасности и, временно, заменены на автомобиле.

Отсутствие достаточных знаний в этой области не позволяет многим экспертам определить факт срабатывания системы пассивной безопасности. Как правило, в своих отказных заключениях они ссылаются на характер удара, при котором не могли сработать подушки безопасности или другие причины, которые погружают обе стороны в такое довольно туманное понятие, как “критерии срабатывания подушек безопасности при различных видах столкновений”.

Это — тернистый путь, потому что критерии срабатывания подушек, а также алгоритмы, которые пишутся инженерами-разработчиками данных систем совсем не прозрачны. Более того, по большей части никаких конкретных формулировок, в каких именно случаях должны или не должны открываться подушки безопасности, автопроизводители в своих технических документах не допускают.

Также часто применяется формулировка, что, мол, потолочная подушка безопасности не может срабатывать при фронтальном столкновении. Это тоже далеко от истины, если имелся факт вращения или наклона автомобиля в одну из сторон, что не редкость и при фронтальных столкновениях.

Гораздо проще выявить факт мошенничества внимательно осмотрев сами подушки безопасности. Сработавшие мешки безопасности разительно отличаются от несработавших. Но ещё более сильно отличаются сработавшие и несработавшие пиропатроны подушек безопасности.

Ремень безопасности также часто может являться индикатором сработки. В момент столкновения преднатяжитель ремня срабатывает, втягивая ремень в бобину, и, в большинстве случаев, так и остаётся затянутым навсегда.

Также, многие современные автомобили оснащаются ремнями с тазовым механизмом натяжителя ремня безопасности, который находится в месте фиксации ремня безопасности к кузову или сиденью автомобиля. Тросовый механизм, при срабатывании, надёжно затягивается, определить такое срабатывание (также как и несрабатывание) достаточно просто визуально.

пиропатрон до срабатывания

пиропатрон после срабатывания

В случае первого типа фальсификации, этого может оказаться достаточно.

Что же делать, если подушки безопасности реально взорваны?

Диагностика автомобиля, с использованием дилерского диагностического оборудования — обязательная процедура при подобном осмотре. Необходимо, чтобы блок управления подушками безопасности содержал необходимую информацию, подтверждающую факт срабатывания системы.

В частности, это ошибки по запалам пиропатронов подушек безопасности, спец-ошибка о столкновении (например, B1650 “Зарегистрировано фронтальное столкновение” (Hyundai/Kia)). Многие системы (например, VAG) пишут в блок количество ударов, полученных автомобилем. Данный параметр легко извлекается диагностическим устройством и может служить подтверждающим факт срабатывания SRS критерием.

Отдельно стоит упомянуть такие параметры, как дата и время возникновения ошибок, которые фиксируются многими автомобилями европейского производства.

Эти параметры могут быть сверены с обстоятельствами ДТП и служить дополнительной информацией для вынесения вердикта. Большинство таких дат невозможно сфальсифицировать, так как время в диагностической сети имеет своё независимое течение, и не связано со временем, которое отображается на панели приборов.

Также стоит упомянуть и о показаниях одометра автомобиля, который часто фигурирует в данных блока SRS. Часто, в ошибке о срабатывании (например, в автомобилях марки Nissan) можно узнать информацию о пробеге автомобиля в момент столкновения.

Конечно, существует ещё множество способов убедиться в истинном срабатывании подушек безопасности. Необходимо постоянно пополнять свои знания о различных  системах автомобиля, чтобы дать обоснованное и грамотное заключение.

pravorub.ru

Устройство и принцип работы подушки безопасности в автомобиле

Дата публикации: .
Категория: Автотехника.

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

  • Ударные (фиксируют удар, который приходится на кузов).
  • Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

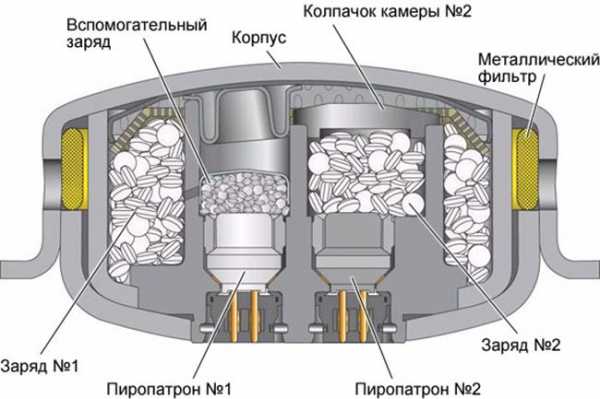

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

  • Столкновение транспортного средства с другим объектом.
  • Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
  • Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
  • Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

  • Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
  • Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

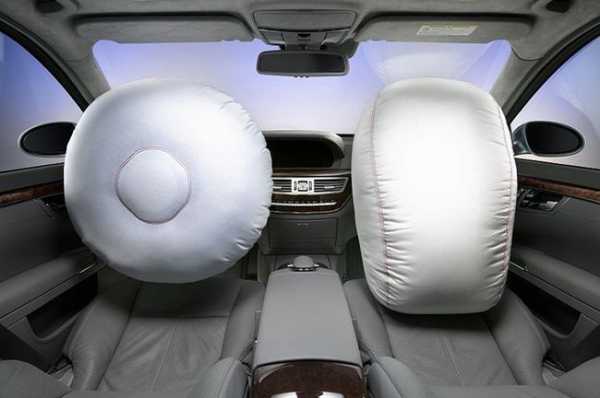

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле.

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

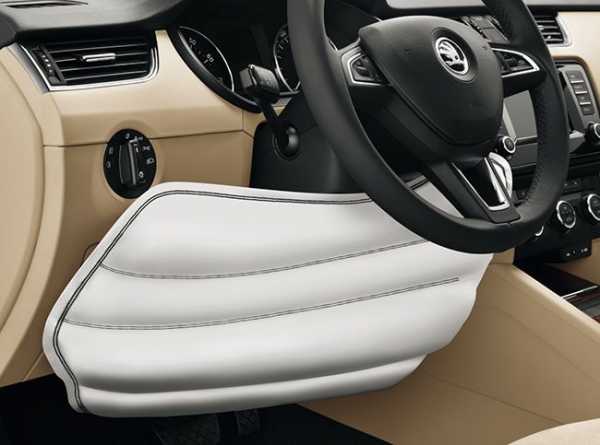

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см.

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

  • Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
  • Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

avto-moto-shtuchki.ru

Обманка подушки безопасности своими руками

Небольшие ДТП и столкновения на дороге – явление очень частое. В принципе, особо страшного в этом ничего нет – небольшие вмятины на кузове и все, если бы не одно «но» — система пассивной безопасности, то есть подушки и шторки безопасности, которыми сейчас комплектуются многие автомобили. Часто даже при небольших столкновениях они срабатывают.

Сами подушки безопасности – одноразовые, и, если они сработали — их нужно менять.

При этом после срабатывания на приборной панели всегда горит сигнальная лампа, указывающая на неисправность пассивной безопасности автомобиля.

Не всегда нужно и столкновение, чтобы лампа начала гореть, пиропатроны подушек имеют свой ресурс, после чего они становятся негодными, в результате этого на приборке будет постоянный раздражающий многих свет.

Выходов из данной ситуации две – купить новые подушки безопасности и установить их вместо сработавших или использовать обманки.

Основной недостаток такого решения проблемы – цена. Стоимость нового элемента очень высокая и далеко не все смогут это себе позволить.

Второе решение – использование обманок,  будет имитировать исправность подушки.

Такой вариант – дешевый и не особо сложный. Но при его использовании стоит понимать, что безопасность сильно снизиться. И здесь уже решать самому автовладельцу, что ему важнее – своя безопасность или деньги.

Как обмануть систему безопасности авто?

Предположим, что подушка руля на автомобиле сработала, и владелец авто не желает затрачиваться на восстановление системы пассивной безопасности.

Как срабатывает система  пассивной безопасности смотрите здесь https://autotopik.ru/obuchenie/503-kak-rabotaet-podushka-bezopasnosti.html.

Рассмотрим, что ему делать, чтобы обмануть свой автомобиль и лампа погасла.

Первое, что нужно сделать – это приобрести муляж на руль. После выстрела подушки рулевая крышка тоже отлетит. Чтобы восстановить презентабельный вид салона, следует купить муляж крышки, который будет прикрывать место расположения подушки.

С внешним видом разобрались, салон смотрится, как будто все в порядке. Теперь перейдем непосредственно к тому, как убрать свечение лампы на приборной доске.

Здесь можно поступить несколькими способами. Разберем их на примерах автомобилей.

Первый метод.

Первый способ рассмотрим на примере автомобиля BMW E-39, знаменитой 5-й серии. Чтобы погасить сигнальную лампу системы безопасности можно использовать реле времени.

Данное реле просто через определенный промежуток времени обесточит лампу. Все достаточно просто – после включения зажигания лампа загорится, но потухнет через 5-7 секунд.

То есть, будет полная эмуляция штатной работы системы пассивной безопасности, но при этом она работать не будет, и при подключении сканера на его дисплей выведутся ошибки, указывающие на сбой в системе.

Само реле стоит недорого и подключить его не составит труда даже при незначительных знаниях в автоэлектрике.

Всего лишь нужно подключить реле к замку зажигания БМВ, чтобы запитать его, а также к сигнальной лампе или светодиоду.

Второй метод.

Второй способ еще более дешевый, но при его использовании сканер ошибки распознавать не будет. Рассмотрим мы данный способ на примере Reno Megane 2.

Предположим, что на данном авто сработала подушка, после чего на приборной панели горит сигнальная лампа. Чтобы устранить данную проблему понадобиться всего лишь резистор с определенным сопротивлением.

Суть такова – исправный пиропатрон подушки имеет сопротивление, по которому блок управления определяет, исправен ли он. После срабатывания сопротивления от него нет, и блок выдает ошибку и включает лампу.

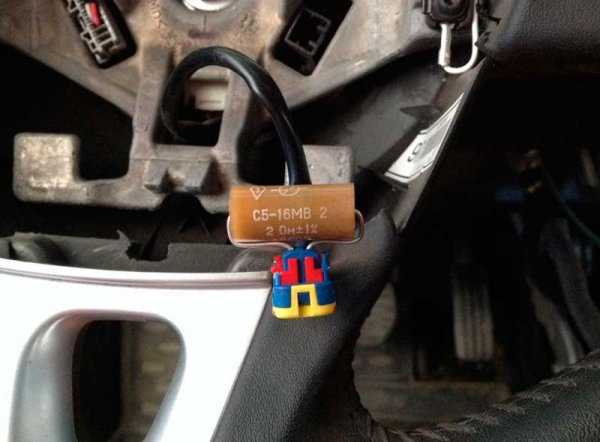

Чтобы обмануть систему достаточно всего лишь создать сопротивление, для этого и нужен резистор.

Стоит отметить, что на Reno Megane 2 разных годов выпуска сопротивление пиропатрона может отличаться. На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом.

Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара. Или это можно сделать заблаговременно на своем авто.

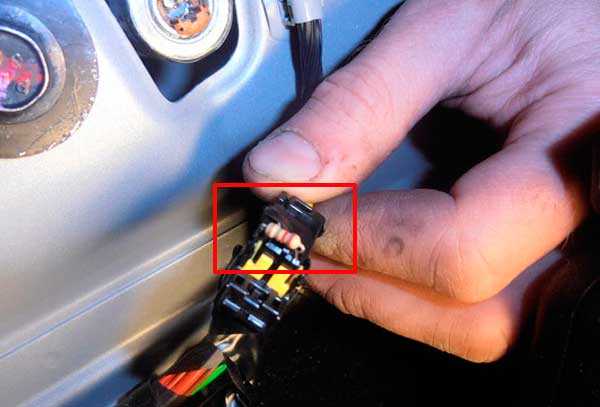

Затем просто подбирается резистор и подключается в проводку, ведущую к сработанному пиропатрону.

После этого остается лишь сканером почистить память блока управления, чтобы он резистор воспринял как новый пиропатрон.

Устранение проблемы, связанной с матом занятости сиденья

Рассмотрим еще одну проблему, которая возникает с пассивной системой безопасности, и сделаем мы это на примере Kia Sportage 3.

В данном авто, как и многих других современных машинах применяется мат занятости пассажирского сиденья. Благодаря ему блок управления определяет, есть ли пассажир. Если его нет, то при столкновении пассажирская подушка не сработает.

Так вот, если этот мат на Kia Sportage 3 поврежден, то блок управления будет сигнализировать о неисправности системы.

Устранить эту проблему поможет все тот же резистор, но дополнительно еще понадобиться кремниевый диод (Д219-223, КД 520-522).

Эти два элемента подсоединяются к проводке, идущей к мату занятости, их расположение – параллельно друг другу. При этом система пассивной безопасности на автомобиле будет работать в штатном режиме, если она, конечно, исправна.

Немного о резисторе, поскольку его нужно правильно подобрать. Дело в том, что блок управления распознает наличие пассажира на сиденье по изменению сопротивления мата.

Если использовать резистор сопротивлением 22 кОм, блок воспримет это как отсутствие пассажира, а при установке элемента на 32 кОм — сымитирует наличие пассажира. От этого зависит, сработает ли пассажирская подушка при столкновении или нет.

Для владельцев KIA RIO.

Подводим итоги

Вот такими нехитрыми и простыми способами можно устранить проблему с горящей сигнальной лампой подушек безопасности. Но важно понимать, что безопасность на дороге – главнее всего. И лучше потратить деньги, но восстановить работоспособность данной системы, а указанные методы можно использовать временно, до проведения ремонтных работ.

И уж тем более необходимо отремонтировать подушки в случае, если авто будет продаваться, ну или хотя бы предупредить покупателя о том, что система уже сработала и на авто используются обманки.
