На что влияет дроссельная заслонка в автомобиле – Зачем чистят дроссельную заслонку на автомобиле?

Содержание

Зачем нужно чистить дроссельную заслонку?

Дроссельная заслонка – это заслонка, которая напрямую связана с педалью газа автомобиля. Дроссельные заслонки и педали газа на современных автомобилей электронные.

Принцип работы дроссельной заслонки

Основные элементы дроссельной заслонки

Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая диаметр пространства, через которое происходит питание двигателя воздухом. Чем больше воздуха попадает в двигатель, тем больше ЭБУ (компьютер) двигателя подаёт топлива, соблюдая при этом необходимую пропорцию воздух/бензин. Большая масса воздушно-топливной смеси приводит к мгновенному увеличению оборотов (и мощности соответственно).

Зачем нужно чистить дроссельную заслонку?

Проверка работы после чистки

Итак, дроссельная заслонка – это своеобразный «дыхательный орган» двигателя. Вместе с воздухом из окружающей среды в неё попадает пыль, которой удалось миновать воздушный фильтр.

Также в двигателе присутствует такая система, как система рециркуляции картерных газов. В картере накапливаются газы, состоящие из масляной пыли, отработанных газов, и топлива, которое не успело сгореть в цилиндрах.

В соответствии с современными экологическими требованиями, конструкторами принято решение отправлять эти газы обратно в цилиндры, с целью их дожигания. Газы проходят через маслоотделитель, но небольшой процент масла все же остаётся в них. Путь их к цилиндрам как раз лежит через дроссельную заслонку.

Оседание пыли

Оседание пыли

Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель.

Образовавшийся слой влияет на диаметр, а следовательно, и на пропускную способность дросселя. Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.

Симптомы, которые могут возникать при забитом дросселе

  • При забитой дроссельной заслонке наблюдается некоторая заторможенность реакции на педаль газа. Двигатель с чистой заслонкой реагирует на нажатие акселератора гораздо живее.
  • Скопившаяся грязь в дросселе ограничивает поток воздуха, и может стать причиной неплавной работы мотора на холостых оборотах, обороты «плавают».
  • Может наблюдаться подёргивание автомобиля при малых оборотах и скоростях
  • При очень высокой степени загрязнения возможны несанкционированные остановки двигателя, т. е. автомобиль глохнет.
  • Расход топлива. ЭБУ (компьютер) двигателя, распознав слишком слабый поток воздуха, увеличивает холостые обороты, тем самым увеличивая расход топлива.

Что делать, чтобы заслонка не загрязнялась слишком быстро

Её состояние будет зависеть от частоты замены воздушного фильтра, использования качественного масла ДВС, и исправности маслоотделителя системы рециркуляции картерных газов. В целом, процедура чистки не трудоёмкая и не дорогостоящая. Поэтому, при возникновении указанных выше симптомов, да и просто, при прохождении ТО рекомендуется проверять состояние дроссельной заслонки. Ресурс у самого узла очень высокий, но следить за ним стоит, так как он выполняет достаточно важную и тонкую работу.

Быстрый способ дроссельной заслонки

Заключение

Загрязнение дроссельной заслонки – явление естественное для неё. Чистка дросселя, в зависимости от условий эксплуатации производится достаточно редко, примерно раз в 100 тыс. км пробега. Степень загрязнения легко определить на глаз, и если металл внутри покрыт чёрным жирным слоем грязи, то пора чистить.

carfrance.ru

как работает подача воздуха в двигатель?

В этой статье пойдёт речь об узле, который контролирует подачу топлива в мотор, он позволяет нам контролировать работу силового агрегата и регулировать его обороты нажатием педали газа. Итак, нам предстоит выяснить, что такое дроссельная заслонка, как она устроена, и какие у неё имеются разновидности.

Дроссельная заслонка: что это такое

Первым делом пройдёмся по теории. Как Вы уже, наверняка, знаете, чтобы двигатель работал, нам необходимо подать в его цилиндры топливно-воздушную смесь, которая в зависимости от типа агрегата воспламеняется сама от сжатия или от искры свечи зажигания.

Как бы то ни было, необходимо два компонента – топливо и кислород. Первый мы подаём дозировано из бака, а второй — берём из окружающей среды.



Чем больше забортного воздуха, а с ним и кислорода попадёт внутрь, тем активней будет происходить процесс горения смеси и тем больше выделится энергии, которая затем преобразуется в лошадиные силы и крутящий момент мотора. Контролируя объёмы поступающего воздуха, мы можем управлять параметрами двигателя.

Вот что такое дроссельная заслонка и зачем она нужна. Она, по сути, является клапаном, открывающим и закрывающим доступ кислорода к цилиндрам, а мы, являясь водителями, регулируем степень открытия этого механизма педалью газа.

Механическая или электрическая заслонка: что лучше?

Мы с Вами выяснили, что это дроссельная заслонка является тем сам клапаном, который заставляет мотор крутиться быстрее или медленнее, регулируя подачу кислорода к его цилиндрам.

Теперь давайте рассмотрим разновидности этого устройства и их конструктив. Различают такие типы заслонок:

  • с механическим приводом;
  • с электрическим приводом.

Механическая система является классикой и встречается не только на старых автомобилях, но и на вполне современных, но только в бюджетном сегменте.

Её суть заключается в том, что связь между педалью газа и заслонкой осуществляется простым металлическим тросом. Логика работы устройства элементарна – нажали на газ, дроссель открылся и пустил воздух к цилиндрам.

Помимо непосредственно самой поворачивающейся заслонки и тросика, идущего к ней, в состав узла входит датчик положения и регулятор холостого хода.

Назначение первого понятно – датчик отслеживает, насколько сильно открылась заслонка, и передаёт эту информацию, к примеру, в блок управления мотора.

Что же касается регулятора, то он нужен для того, чтобы на холостом ходу двигатель получал необходимую для минимальных оборотов порцию кислорода. Представляет он собой отдельный небольшой клапан с электроприводом.

Что такое дроссельная заслонка с электрическим приводом?

Она гораздо более современная и технологичная. Главное отличие от механической системы заключается в отсутствии непосредственной связи с педалью, всем управляет электроника.

В этом случае отдельные датчики следят за тем, насколько сильно мы нажимаем на газ и уже компьютер принимает решение, как сильно отклонить заслонку при помощи электропривода.

Кстати, в этой разновидности нет необходимости устанавливать отдельный клапан для регулировки оборотов на холостом ходу – воздух в любом случае проходит через основную дроссельную заслонку.

К слову, преимуществ электрической системы перед механической масса. Так как всем процессом заправляет электроника, удаётся достичь лучшей экономичности двигателя и меньшего уровня выбросов вредных веществ.

Короче говоря, механические варианты хоть и просты в конструкции, но уже являются устаревшими не только физически, но и морально.

Надеюсь, теперь у Вас не возникнет вопроса: «А что такое дроссельная заслонка и зачем она нужна?» Подписывайтесь, ведь публикации статей об устройстве автомобилей продолжаются.



auto-ru.ru

Чистка дроссельной заслонки. 5 частых ошибок при очистке дроссельного узла своими руками

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Содержание

Дроссельная заслонка

Признаки загрязнения дроссельной заслонки

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

  • проблемный запуск двигателя;
  • неровная работа двигателя;
  • плавание оборотов на холостом ходу;
  • зависание оборотов двигателя;
  • провалы оборотов до полной остановки.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Дроссельная заслонка покрыта нагаром

Грязная дроссельная заслонка

Почищенная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

  1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
  2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
  3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
  4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
  5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Чистка дроссельной заслонки на Митсубиси и Ниссан требует особого подхода. Нужно действовать внимательно и аккуратно, чтобы не удалить защитный налет, так называемый «пятачок» — уплотнительное покрытие по контуру ДЗ. А также обязательно обучить заслонку для установки новых параметров работы двигателя).

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Алгоритм чистки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

  1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
  2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
  3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
  4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
  5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
  6. Сборка узла производится в обратном порядке.

Запомните, что чистить заслонку нужно тщательно, чтобы металл был максимально светлым. Это обеспечит после ее установки повышение динамических характеристик машины.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

  1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
  2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
  3. Открыть заслонку и убрать грязь с боковой поверхности.
  4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Как заявляют производители подобных средств, пользоваться ими нужно через каждые 7…10 тысяч километров пробега. Чистить же заслонку с демонтажем нужно через каждые 30…50 тысяч километров пробега.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

  • Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
  • Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
  • Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
  • Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Как выглядит забитый топливный фильтр автомобиля

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средстваОписаниеСредняя ценаПримечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.520 р.Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor CleanorХорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.115 р.Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)Качественный очиститель. Популярен у автовладельцев на территории нашей страны.200 р.Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30…50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Подсос воздуха через дроссельную заслонку в автомобиле: признаки и поломки

Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки. Датчик положения дроссельной заслонки или как его сокращённо называют ДПДЗ – это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка. На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

Чистка дроссельной заслонки

В данной статье мы постараемся ответить такие часто задаваемые вопросы:

  • Подсос воздуха через так называемую дроссельную заслонку;
  • Признаки неисправности дроссельной заслонки;
  • Как убрать масло в дроссельной заслонке?;
  • Что делать если после чистки дроссельной заслонки поднялись обороты?;
  • Чистка и регулировка дроссельной заслонки.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку – “Chek”. Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её. То есть в случае нарушения настроек датчика блок не сможет распознать ошибку.

Для устранения поломки каждому водителю необходимо знать элементарные признаки неисправности. Многие водители при сталкивании с такой проблемой решают почистить или заменить дроссельную заслонку, но после этого могут подняться обороты. Для того чтобы вернуть прежние обороты нужно отрегулировать дроссельную заслонку, а как именно это сделать мы расскажем немного позже.

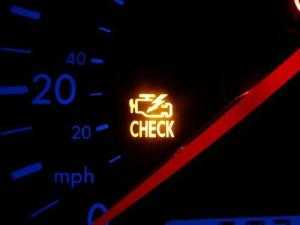

Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

Устройство дроссельной заслонки

  • Небольшое затруднение во время запуска двигателя;
  • Чувствуются провалы или рывки во время функционирования двигателя;
  • Достаточно маленькая мощность;
  • Частое возникновение детонации;
  • Проваливания, задерживания и подёргивания;
  • Функционирование двигателя с небольшими перебоями;
  • Увеличение топливного расхода;
  • В системе выпускания выхлопных газов при переработке бензина возникает специфический бензиновый запах;
  • Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
  • Иногда самовоспламеняется топливная смесь;
  • Во впускном трубопроводе или глушителе слышны некие хлопки.

Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

Теперь поговорим о том, как диагностировать подсос воздуха через дроссель. Перед тем как исправлять причины, по которым появился подсос воздуха, ознакомьтесь с последствиями. Естественно после избегания проблем с подсосом воздуха могут возникнуть неприятные последствия, а именно повысится обороты. Для того чтобы определиться происходит ли вообще подсос воздуха и его причинами проверьте такие места:

  • Дроссельную заслонку и её ось;
  • Форсунку холодного старта;
  • Гофру за датчиком расположения дроссельной заслонки;
  • Вход очистителя картерных газов, находящийся на гофре;
  • Соединение дроссельной заслонки и гофры;
  • Кольца форсунок;
  • Выводы, через которые выходят бензиновые пары;
  • Трубку вакуумного тормозного усилителя.

Ремонт дроссельной заслонки

Как проверить места, в которых может возникнуть подсос воздуха?

  • При помощи солярки пролейте места посадки форсунок;
  • Отсоедините ДМРВ от корпуса воздушного фильтра и прикройте его рукой. После этого гофра должна немного съёжиться и в лучшем случае из-за того что прекратился подсос воздуха двигатель заглохнет;
  • Отсоедините все кроме дроссельной заслонки и закройте её рукой. После этого из-за того что прекратился подсос воздуха двигатель также должен заглохнуть;
  • Опрыскивайте карбклинером места, в которых происходит подсос воздуха.

Чистка и регулировка дроссельной заслонки

Мы разобрались с тем как диагностировать подсос воздуха и теперь обсудим последствия, которые могут возникнуть. Как-то раз тут и чаще всего происходит подсос воздуха, я почистил дроссельную заслонку, но после поднялись обороты. И это достаточно популярная проблема! Довольно часто у водителей возникает такой вопрос: Почистил дроссельную заслонку, и после этого сильно поднялись обороты. Что делать?.

Итак, после того как у вас возник вопрос вроде “Я почистил, что делать дальше? У меня обороты поднялись!” волноваться не стоит. Причина, по которой у вас повысились обороты, скорее всего, заключается в неправильном регулировании. Проверку и регулирование необходимо начинать с включения зажигания. Если лампочка не загорается, то переходим непосредственно к самому датчику расположения дросселя. Здесь при помощи мультиметра необходимо провести проверку минуса. Поочерёдно прокалывайте проводки и ищите массу, но не включайте при этом зажигание. Таким же способом можно удостовериться и в исправности цепочки питания, для этого поочерёдно прокалывайте проводки. Дальше переходим к выполнению таких основных задач:

  • Убедитесь, что контакты холостого хода размыкаются;
  • Проверьте состояние дорожек, которые проводят ток, и плёночный резистор.

Неисправности дроссельной заслонки

На разъёме датчика размещения дроссельной заслонки найдите контакт холостого хода и посадите на него щуп мультиметра, а после передвиньте её. В случае правильного отрегулирования датчика во время движения напряжение сразу же начнёт изменяться от нуля до напряжения питания. Покрытие переменного плёночного резистора оказывает сильное влияние на беспрепятственное функционирование датчика положения дроссельной заслонки, а это очень важно для правильного восприятия данных блоком управления двигателя. Установите щуп на последний проводок и неспешно двигайте дроссельную заслонку. После этого напряжение должно медленно возрастать без каких-либо скачков и провалов.

Алгоритм регулирования:

  • Снимите гофрированную трубку и проверьте состояние дроссельной заслонки;
  • При помощи ватки, пропитанной бензином, протрите впускной коллектор и заслонку;
  • Открутите до конца упорный винтик заслонки и резко отпустите;
  • Отрегулируйте нажатие винтика и дальше щёлкайте заслонкой. После прекращения закусывания заслонки проконтрите винтик гайкой;
  • Поставьте щуп мультиметра на контакт холостого хода и между упорным винтиком и заслонкой;
  • Поворачивайте корпус датчика до того момента, когда напряжение начнёт меняться и откроется заслонка;
  • Зафиксируйте винтики.

autodont.ru

Зачем чистить дроссельную заслонку – улучшаем работу двигателя + Видео

В среде автомобилистов достаточно часто возникает мода на определенные действия, направленные на улучшение работы авто. Например, сейчас все активно принялись чистить дроссельную заслонку, СТО наперебой предлагают свои услуги, а интернет пестрит советами, зачем, как и почему это стоит делать. Давайте разберемся, так ли это необходимо.

1 Дроссельная заслонка – в чем причина плохого запуска?

Не в последнюю очередь в плохом запуске двигателя и вибрациях на холостом ходу следует винить дроссельную заслонку. Особенно, если последние 100-150 тысяч километров пробега вы не заглядывали под капот. За это время на дроссельной заслонке могла скопиться пыль вперемешку с маслом – масло в небольших количествах попадает из картера двигателя, а воздушный фильтр, забившийся пылью, перестает должным образом фильтровать воздух. В результате бортовой компьютер может увеличить холостые обороты, что в свою очередь приводит к перерасходу топлива.

Дроссельная заслонка способна прослужить очень долго без замены, однако в очистке она нуждается. Этот элемент отвечает за подачу воздуха во впускной коллектор, откуда он попадает в камеру сгорания вперемешку с топливом. Процессом открытия и закрытия заслонки водитель управляет путем нажатия на педаль газа. Налипшая пыль и масло могут послужить причиной плохой работы этого элемента – заслонка может не до конца закрываться. Выдают проблему следующие «симптомы»:

  • двигатель запускается с проблемами;
  • на холостом ходу ощутимы плавающие обороты;
  • на малых скоростях автомобиль подергивает;
  • холостые обороты «проваливаются», автомобиль глохнет.

Определить степень загрязнения можно даже визуально. Если на детали нет заметных масляных пятен, значит проблема в другом, если же заслонка потеряла изначальный цвет металла от налипшего масла, значит, пора ее чистить.

2 Чистка дроссельной заслонки – почистил сам, научи другого!

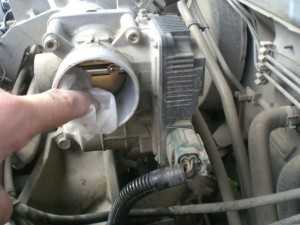

Сам процесс очистки совершенно прост. Корпус дросселя освобождаем от гофры, и освобождаем деталь от тросика, которым она соединена с педалью газа (в случае с механическим приводом). Для этого нужно просто вжать педаль в пол – тросик ослабнет, и вы легко сможете от него избавиться. Затем аккуратно отсоединяем шланги с охлаждающей жидкостью. Само собой, все работы должны проводиться на остывшем автомобиле, иначе вам не избежать ожогов.

Разобравшись со шлангами, уберите прокладку перед дроссельной заслонкой и саму деталь. Как правило, она крепится двумя гаечками. Очистку начинаем с основания впускного коллектора – наверняка, там тоже скопилось немало грязи. Особых приспособлений для очистки не нужно, достаточно баллончика с карбоклинером (жидкость для чистки карбюратора) и чистой тряпочки.

Нанесите аэрозоль на поверхность, которую хотите очистить, и оставьте на несколько минут. Только не перестарайтесь – очиститель достаточно агрессивно воздействует на пластиковые и резиновые составляющие корпуса.

Не следует чистить заслонку с помощью металлической щетки – вместе с грязью вы снимете и защитное покрытие,  а также повредите уплотнители по контуру дросселя. Проводить эту операцию чаще, чем раз на 100-150 тысяч километров пробега нет смысла, разве что вы очень любите поковыряться под капотом. Многие не понимают, что дает чистка именно по той причине, что в чистке дроссельной заслонки автомобиль в момент обслуживания как раз и не нуждался. Как отмечают многие водители, после того, как почистил дроссельную заслонку, существенно поднялись обороты двигателя – это нормальная реакция автомобиля.

3 Дополнительные меры – на что еще обратить внимание?

Как правило, после такого пробега не только заслонка нуждается в очистке, но и воздушный фильтр уже забит пылью. Так что попутно не забудьте его заменить. Казалось бы, все просто, но только если вы владелец автомобиля без бортового компьютера.

Беда в том, что по мере загрязнения заслонки компьютер мог поучаствовать в коррекции регулятора холостого хода (если дроссель механический) или положения самой заслонки (если деталь электрическая), тем самым увеличив холостые обороты. В таком случае придется поработать еще и с самим компьютером. Нет, взламывать код или перепрошивать систему не придется, просто мы укажем бортовым «мозгам», что уже привели деталь в порядок, и обороты следует вернуть к исходным значениям.

Делается это достаточно просто, главное – четко выполнять инструкции. Для начала прогрейте двигатель, а затем заглушите авто. Выжидаем несколько секунд и снова включаем зажигание. Ровно через три секунды пять раз подряд в течение пяти секунд нажимаем педаль газа до упора (постарайтесь успеть). Затем выжидаем семь секунд и снова вжимаем педаль в пол, на этот раз не отпускаем ее до тех пор, пока на панели не загорится лампочка Check Engine. Удерживайте педаль и пока лампочка моргает. Отпускаем газ через три секунды после того, как она начнет гореть постоянно.

Когда вы повторно запустите двигатель, холостые обороты будут именно такими, какими и должны быть при чистой заслонке. Эта процедура подходит далеко не для всех автомобилей – если ваш «железный конь» никак не отреагировал на манипуляции, и обороты по-прежнему превышают допустимое значение, обратитесь в СТО, где проведут сброс параметров.

tuningkod.ru

принцип работы, возможные неисправности, регулировка

Мы расскажем о том, что такое дроссельная заслонка (ДЗ), то, как она устроена и как ее грамотно отрегулировать. От того, как функционирует этот элемент топливной системы, зависят характеристики транспортного средства, одной из которых является расход топлива.

Для чего нужна ДЗ

ДЗ является элементом топливной системы двигателя, работающего на бензине. Основная задача ее заключается в дозированной подаче воздуха, подающегося в цилиндры двигателя внутреннего сгорания, и формирования топливной смеси. Устанавливается этот элемент после воздушного фильтра и перед впускным коллектором.

Внешний вид дроссельной заслонки

Фактически ДЗ используется как воздушный перепускной клапан. Если она находится в открытом положении, то никакого избыточного давления во впускной системе нет. Если же заслонка закрывается, то в системе формируется отрицательное давление.

Есть два основных способа управления дроссельной заслонкой:

  1. механический;
  2. электрический.

Рассмотрим оба варианта работы механизма.

Механика

Таким вариантом привода награждают автомобили бюджетной категории. Так производитель снижает стоимость машины для покупателя. Принцип работы дроссельной заслонки с механикой достаточно прост: осуществляется прямое управление ДЗ через педаль акселератора посредством стального гибкого троса.

Механический привод ДЗ

Составные части ДЗ скомпонованы в едином модуле. Он объединяет корпус, саму ДЗ зафиксированную на вращающейся оси, регулятор холостых оборотов, датчик положения ДЗ.

Нужно знать, что система охлаждения двигателя подогревает корпус ДЗ.

За функцию регулирования оборотов силовой установки отвечает предусмотренный в конструкции регулятор. Его задача менять объемы воздуха, поступающего мимо заслонки, при запуске какого-либо допоборудования. Основными его элементами являются клапан и электрический двигатель.

Электрика

Для современных автомобилей  характерно использование более дорогого, но эффективного электрического привода. За счет установки такого узла конструкторы добиваются нужной величины крутящего момента. Это происходит при всех основных режимах силовой установки. Также удается добиться понижения расхода топлива, соблюдаются требования по безопасности и чистоте выбросов.

Электрический привод ДЗ

Особенности ДЗ с приводом от электрического мотора заключается в следующем:

  • нет прямого контакта педали акселератора и ДЗ;
  • холостой ход регулируется с помощью перемещений ДЗ.

Отсутствие прямого влияния на ДЗ при нажатии на педаль акселератора позволяет применять электронную систему для управления ДЗ.

Работа электроники помогает устанавливать нужные обороты двигателя даже без нажатия на педаль водителем.

Проводится подключение контрольных датчиков, запускается блок, управляющий мотором, и активируется исполнительный механизм.

Электронное устройство должно дополнительно оборудоваться датчиком положения педали «газа», блокиратором положения «сцепления», блокиратором положения тормозной педали.

Если в автомобиле подключены климат-контроль, коробка-«автомат», круиз-контроль и другие узлы, влияющие на мощность авто, то датчики от них также подключены к ДЗ.

Схема работы дроссельной заслонки

Управляющий двигателем блок принимает сигналы от датчиков и соответствующе реагирует, отдавая «приказы» заслонке.

Неисправности дроссельной заслонки

Специалисты подсчитали примерное число нажатий на педаль акселератора во время движения водителя по дороге за получасовую поездку. Оно составило чуть больше сотни раз. Такой немалый объем работы выполняется этим устройством регулярно.

Нагар на заслонке

Неудивительно, что поломка этого узла является распространенной проблемой. Но как диагностировать выход из строя или снижение работоспособности этого элемента? Нужно основываться на некоторых косвенных признаках:

  • нестабильность оборотов двигателя на холостом ходу;
  • проблемы при запуске как холодного, так и горячего двигателя;
  • «заторможенный» отклик на «утопленную» педаль акселератора;
  • небольшое снижение мощности авто.

Если заслонка покрывается загрязнением, то это негативно влияет расход бензина.

Зазор в заслонке

Особенно к такому фактору чувствительны автомобили, на которых установлены турбины. Длительная эксплуатация транспортного средства с загрязненной заслонкой может привести к ее заклиниванию, что повлечет за собой резкий износ сервопривода, а в заключение выльется в достаточно дорогостоящий ремонт автомобиля.

Устройство ДЗ

Нужно знать, что о проблеме с заслонкой подается сигнал на приборную панель.

Чаще всего информирование получается с помощью сигнальной лампочки с подписью «CHEK».

Нужно знать, что новые автомобили реагируют также немного с запаздыванием на нажатие педали акселератора. И это у них не является причиной некачественной работы заслонки.

В этом случае машина проводит подстройку электроники под вождение. Поэтому возможна замедленная реакция. Но если такой процесс затянулся, то нужно обратиться к специалистам за более точной диагностикой или провести регулировку самостоятельно.

Регулировка дроссельной заслонки

Начиная процесс регулировки, необходимо заглушить мотор. После этого проводим отключение датчика заслонки и проверяем цепь на разрыв с помощью электротестера. Если показания демонстрируют отсутствие напряжения, то неисправность практически найдена, и кроется в нерабочем датчике.

Регулировка

Если напряжение есть, то понадобится щуп порядка 0,4 мм. Замеряем зазор между рычагом, расположенным рядом с прокладкой, и винтом. Когда замер проведен, то проверяем напряжение, если оно есть, поломка кроется в датчике положения заслонки. Если его нет, то проворачиваем привод до значения между клеммами, указанного в техдокументации.

После окончания всех регулировок необходимо затянуть все крепежные метизы. Это поможет избежать ослабления крепления элементов на заслонке.

Если проведенная регулировка прошла успешно, то об этом заявит сниженный расход и увеличившаяся мощность автомобиля.

Нужно знать, что дроссельная заслонка является одним из главных факторов, влияющих на расход бензина в автомобиле.

Поэтому своевременный ремонт и регулировка сэкономят деньги и повысят мощность автомобиля.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Признаки загрязнения дроссельной заслонки | AUTO-GL.ru

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

  • проблемный запуск двигателя;
  • неровная работа двигателя;
  • плавание оборотов на холостом ходу;
  • зависание оборотов двигателя;
  • провалы оборотов до полной остановки.

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

  1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
  2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
  3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
  4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
  5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Чистка дроссельной заслонки на Митсубиси и Ниссан требует особого подхода. Нужно действовать внимательно и аккуратно, чтобы не удалить защитный налет, так называемый «пятачок» — уплотнительное покрытие по контуру ДЗ. А также обязательно обучить заслонку для установки новых параметров работы двигателя).

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

  1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
  2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
  3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
  4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
  5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
  6. Сборка узла производится в обратном порядке.

Запомните, что чистить заслонку нужно тщательно, чтобы металл был максимально светлым. Это обеспечит после ее установки повышение динамических характеристик машины.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Содержание статьи

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

  1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
  2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
  3. Открыть заслонку и убрать грязь с боковой поверхности.
  4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Как заявляют производители подобных средств, пользоваться ими нужно через каждые 7…10 тысяч километров пробега. Чистить же заслонку с демонтажем нужно через каждые 30…50 тысяч километров пробега.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

  • Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
  • Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
  • Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
  • Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средстваОписаниеСредняя ценаПримечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.520 р.Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor CleanorХорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.115 р.Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)Качественный очиститель. Популярен у автовладельцев на территории нашей страны.200 р.Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30…50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Автор: Иван Матиешин

auto-gl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
