Направляющие втулки клапанов.

Направляющие втулки клапанов, какие они должны быть, зазоры их установки и другое.

Приветствую всех любителей самостоятельного ремонта двигателя, своего мотоцикла или автомобиля. В этой статье мы поговорим о достаточно мелких, но важных деталях любого двигателя — направляющих втулках клапанов. Не смотря на свой скромный размер, направляющая втулка клапана деталь очень важная, и рано или поздно ей начинает интересоваться каждый опытный водитель, даже тот, который отдаёт свой мотор на ремонт в автосервис.

Направляющие втулки любого двигателя, обеспечивают точное направление возвратно-поступательному движению клапанов, для их открытия и закрытия в нужный момент, и от состояния трущейся пары втулка-клапан, напрямую зависит расход моторного масла, а так же плотное и точное прилегание тарелки клапана к своему седлу. К тому же, направляющая втулка — это деталь, по которой осуществляется отвод тепла от стержня клапана к головке двигателя. Так же тепло к головке двигателя отводится и через тарелку клапана и седло (когда клапан находится в закрытом состоянии).

Появление в своё время сёдел и направляющих втулок клапанов, послужило толчком для замены вечно перегревающихся чугунных головок двигателя, более продвинутыми алюминиевыми головками, которые лучше отводят тепло и быстрей остывают.

Ведь во времена, когда головки были чугунными, направляющих втулок и сёдел клапанов не было, то есть эти детали составляли с чугунным телом головки одно целое. И при износе направляющих отверстий, по которым скользили стержни клапанов, а так же при износе (или прогаре) мéста прилегания тарелки клапана, чугунную головку приходилось менять на новую.

Но с другой стороны, каждое конструктивное решение головки двигателя, может исходить из многих причин. Ведь процессы отвода тепла от клапана в монолитную деталь и через запрессованную деталь (втулку или седло) ощутимо отличаются. И если втулка запрессована в тело головки, то средняя температура выпускного клапана большинства бензиновых двигателей около 400 градусов, а максимальная температура может достигать более 800 градусов.

В монолитной же конструкции головки, когда втулки не запрессованы в головку, а просто просверлены направляющие отверстия в теле головки, средняя температура выпускного клапана меньше — примерно 300 — 315 градусов, а максимальная температура достигает не более 700 — 720 градусов.

Но всё же, несмотря на меньшую температуру монолитных головок, от них постепенно отказались из-за их не ремонтопригодности (хотя и их можно отремонтировать — расточить и завтулить, но температура нагрева клапанов, восстановленной таким образом чугунной головки, будет намного больше чем у алюминиевой).

Я думаю, что отказались от чугунных монолитных головок всё таки из-за их веса, и из-за их меньшего теплоотвода, по сравнению с алюминием. Вспомните хотя бы то, как греются чугунные цилиндры старых двигателей, и как греются современные алюминиевые цилиндры (или блоки цилиндров). Естественно, более современный мотор с алюминиевыми цилиндрами греется меньше.

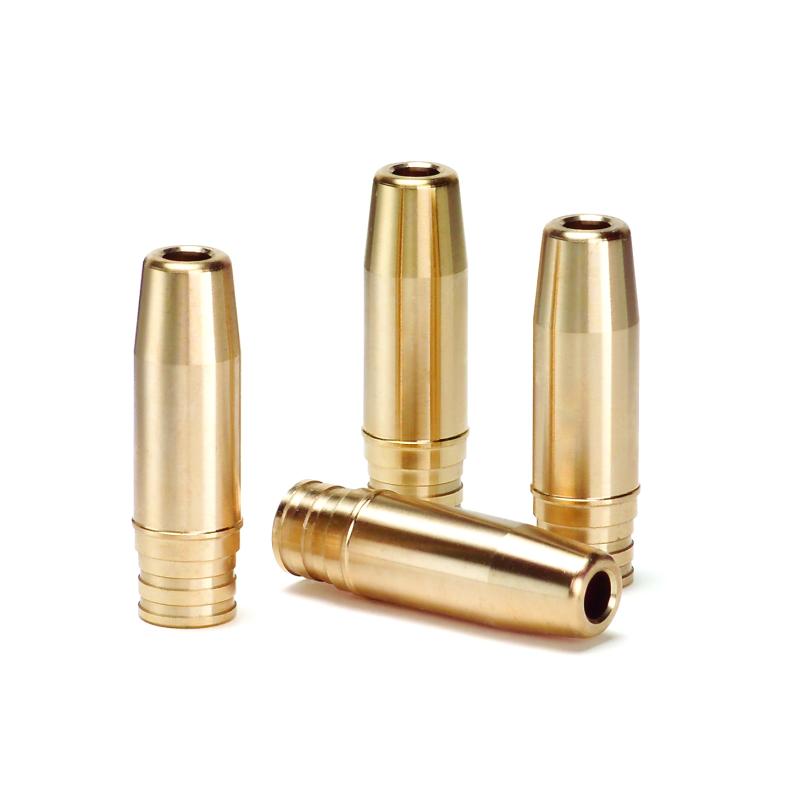

Материал, для изготовления направляющих втулок клапанов.

Раньше втулки точили из чугуна (да и сейчас на некоторых моторах тоже, и ниже станет понятно почему), но чуть позже использовали и металлокерамику (смешивание в точной пропорции порошка меди, графита и железа и затем пропитка маслом этой смеси и далее спрессовка и спекание при определённой температуре).

Металлокерамические направляющие втулки можно встретить и сейчас, например на 412-х Москвичах, или «газонах» — ГАЗ 66. Но минус таких втулок — это то, что их не сделаешь самостоятельно (на токарном станке), так как требуется специальное оборудование. Чугунные же втулки или втулки из латуни или бронзы, можно выточить на обычном токарном станке для любого, даже редкого автомобиля или мотоцикла.

Для более современных форсированных моторов, в том числе и с надувом, втулки начали точить из алюминиевой бронзы. Этот сплав способен обеспечить более лучший отвод тепла от стержня клапана. К тому же этот сплав очень медленно изнашивается от трения, даже в условиях недостаточной смазки трущейся пары (клапан-втулка). Это важное качество особенно полезно для форсированных моторов с надувом, где условия смазки стержня клапана и втулки очень плохие, так как температура здесь очень высокая (любое масло почти теряет свои смазывающие свойства).

А на стержнях выпускных клапанов условия ещё хуже, так как они сильнее греются. Но на впускном клапане условия смазки тоже плохие, так как масло выдувается из зоны трения стержня клапана, потоком воздуха во впускном коллекторе, который находится под избыточным давлением от надува.

Сейчас, на некоторых иномарках, например Вольво, Ауди,  можно встретить направляющие втулки  из латуни. Но лучше конечно точить втулки из бронзы, так как коэффициент трения у неё меньше. К тому же, как у латуни так и у бронзы, теплопроводность в два раза лучше, чем у чугуна и это очень полезное преимущество перед чугунными втулками.

Но устанавливая направляющие втулки из латуни или бронзы на свой двигатель, не смотря на то, что они более скользкие и износостойкие чем чугун, следует учитывать один важный момент. Как видно из таблицы слева, у латуни и бронзы ощутимо больше коэффициент теплового расширения, чем у чугуна. А это значит что зазор между стержнем клапана и направляющей втулкой из бронзы или латуни, должен быть больше, чем у втулок из чугуна, иначе при нагреве клапан заклинит в отверстии втулки.

При меньшем чем требуется для латуни зазоре, при нагреве втулки она расширяется и зазор исчезает вовсе. А клапан продолжает своё возвратно-поступательное движение. В итоге, латунь начинает как бы намазываться (наволакиваться) на  твёрдую поверхность (HRC 50-60) стержня клапана, и от этого трущиеся детали нагреваются ещё сильнее. В конечном итоге происходит сварка стального стержня клапана и латунной втулки. В итоге мотор выходит из строя, а при его разборке иногда выбить приварившийся клапан бывает очень сложно, и как правило он выбивается вместе со втулкой.

Причём более склонны к наволакиванию, латуни с небольшим содержанием меди, такие как Л68, Л70, Л62. Цифра в обозначении рядом с буквой, означает процентное содержание меди в латуни, остальное составляет цинк.

Но при большем зазоре в сопряжении стержня клапана и направляющей втулки, увеличится расход моторного масла (несмотря на новые сальники клапанов). Но дело не только в этом, при большем зазоре и приводе клапана через коромысло и рычаг, возникает пусть и небольшое, но всё же боковое усилие, действующее на стержень клапана.

А из-за этого немного нарушается точная посадка тарелки клапана к седлу (очень небольшой перекос), и это означает хоть и очень небольшую, но всё же потерю герметичности клапана (конечно же не как на изношенном моторе, но всё же). Но это происходит только пока мотор не прогреется, ведь при прогреве, втулки расширяются от нагрева и зазор практически полностью уменьшается, и клапан начинает работать идеально ровно.

Но зато втулки из латуни, а тем более из бронзы, намного выигрывают чугунным по ресурсу, так как медленнее изнашиваются, потому что имеют маленький коэффициент трения.

Ну а при слишком маленьком зазоре, нарушаются условия смазки, и как я уже говорил, стержень клапана может заклинить в отверстии втулки. Поэтому точность зазора между отверстием втулки и стержнем клапана очень важна, и причём величина этого зазора зависит от температурных условий каждого двигателя, а так же от материала втулки. Говоря проще — для каждого материала (сплава) втулки, требуется свой зазор.

И раз латунь или бронза больше расширяются при нагреве, чем чугун, значит при установке на свой двигатель латунной или бронзовой втулки, зазор между её отверстием и стержнем клапана, при одинаковой (нормальной) температуре, всегда должен быть больше, по сравнению с зазором чугунной втулки. Естественно, что на иномарках с латунными или бронзовыми втулками зазоры больше, чем на чугунных, и при ремонте (замене) втулок, всегда следует обязательно проверять и сравнивать эти зазоры с указанными в мануале конкретного двигателя.

Если же вы не можете достать оригинальные втулки для головки двигателя своей машины или мотоцикла, и собираетесь заказать токарю выточить новые, но у вас стояли чугунные, а вы хотите латунные (или наоборот), то тогда следует делать отверстия во втулках согласно приведённой здесь таблице слева, в которой указаны зазоры между стержнем и втулкой для каждого материала. В таблице приведены зазоры, которые зависят от коэффициента линейного расширения разных материалов ( и естественно коэффициент расширения при нагреве, сделанных из них втулок, во время работы мотора).

Следует только помнить, что при вытачивании втулки, отверстие в ней следует сверлить всегда меньшего диаметра, чем требуется, для того, чтобы после сверления иметь возможность довести отверстие до нужного диаметра с помощью развёртки. Это позволит сделать нормальную (гладкую) внутреннюю поверхность отверстия во втулке — это важно.

После вытачивания новых втулок и развёртывания их отверстий, чтобы получить зазор стержня клапана в отверстии как в таблице (у латуни почти такое же расширение как у бронзы, поэтому бронза не показана в таблице) старые втулки выпрессовываются из головки, и запрессовываются новые. Как это сделать и с помощью чего, я написал вот в этой статье.

К тому же там написано, каким должен быть зазор между наружной поверхностью втулки и отверстием в головке, чтобы запрессовать втулку в тело головки с нормальным натягом. А о ремонте сёдел клапанов, желающие могут почитать вот здесь.

Надеюсь данная статья поможет многим ремонтникам-новичкам, иметь полное представление о направляющих втулках клапанов, а так же о важности правильных зазоров, между ними и стержнями клапанов, успехов всем.

Замена направляющих втулок клапанов и седел в двигателе автомобиля

Расскажем как заменить направляющие втулок клапанов и седел в двигателе автомобиля. Исходим из того, что трещин в головке двигателя нет, а клапанные сёдла имеют износ.

Как происходит выпрессовка старых втулок

Технология выпрессовки старых втулок бывает разной, но чаще применяют ударный способ. Со стороны седла на втулку устанавливают латунную или бронзовую оправку, по которой наносят удары молотком. Чтобы не повредить посадочное гнездо в головке, оправка должна быть ступенчатой: по меньшему диаметру она с небольшим зазором входит во втулку на глубину 30—40 мм, а по большему — свободно проходит через гнездо в головке цилиндров. Втулки из бронзы не создают больших проблем при выпрессовке, обычно они устанавливаются в головку с небольшим натягом. При выпрессовке "твердых" втулок головку желательно нагреть до 150 градусов, чтобы несколько уменьшить натяг. Нагревать головку лучше в электропечи, но в условиях гаража подойдет бытовая электроплитка.

Если ни один из способов не позволяет выпрессовать втулку из-за слишком плотной посадки в гнезде, ее приходится высверливать. Обычный сверлильный станок вполне подойдет, а вот при пользовании ручной электродрели неизбежны перекосы и повреждение посадочного гнезда. Кстати, деталь лучше высверливать не полностью. При толщине стенки около 1 мм оставшуюся часть удается выбить без особого труда.

Измеряем натяг втулки перед заменой

Общее правило замены втулок на любых двигателях гласит: ни в коем случае нельзя запрессовывать новые детали без измерений фактического натяга. Поэтому надо точно измерить диаметр гнезда и новой втулки, чтобы определить натяг. Он должен быть в пределах 0,03—0,05 мм (то есть диаметр втулки больше диаметра гнезда на эту величину).

Если натяг недостаточен из-за “слабого” гнезда, придется увеличивать его диаметр, чтобы установить втулку ремонтного размера. Эту работу также следует выполнять только на станке во избежание перекоса отверстия. Натяг для ремонтной втулки желательно сделать большим, поскольку в старом гнезде материал на поверхности уже деформирован, а в новом нет, да и шероховатость поверхности здесь больше.

Как запрессовать втулки клапанов

Перед запрессовкой надо обеспечить разность температуры деталей: головку нагреть до 150 градусов, а втулки охладить. Запрессовку выполняют быстро, двумя-тремя ударами молотка по оправке. Если втулка имеет тонкий поясок для посадки маслосъемного колпачка, то оправка не должна опираться на этот поясок ни с одной стороны, иначе втулка сломается. Некоторые мотористы запрессовывают втулки “вхолодную”, без нагрева и охлаждения деталей. Это плохо. Алюминиевый сплав при большом натяге деформируется, и реальный натяг уменьшается. Когда при работе двигателя посадка естественным образом ослабляется, клапан в такой втулке начинает перегреваться. Это связано с нарушением отвода тепла от стержня клапана к головке. В дальнейшем втулка начнет “ездить” в гнезде. Иными словами — потребуется повторный ремонт, причем сложнее предыдущего.

После запрессовки втулок и остывания головки их отверстия калибруют развертками. Здесь тоже есть свои хитрости. Желательно применять специальные алмазные развертки — они дают стабильный размер отверстия при довольно долгой работе. Простые ручные развертки из инструментальной стали быстро изнашиваются, обычно их хватает на одну-две головки.

Обработав отверстия, надо обязательно проверить зазоры клапанов во втулках. Для впускных клапанов они должны быть в пределах 0,02—0,04 мм, для выпускных — 0,03—0,04 мм. Стремиться к минимальным зазорам не следует, особенно у выпускных клапанов, поскольку это чревато их заклиниванием при работе.

Ремонт седел клапанов

Основные задачи — обеспечение соосности рабочей фаски и отверстия втулки и создание определенного профиля седла, рекомендуемого заводом-изготовителем для данной модели двигателя.


Для обработки сёдел применяют различный инструмент. В гараже чаще всего используют ручные угловые фрезы с жестким креплением на направляющем стержне (пилоте). Фрезы обычно имеют углы при вершине 30, 45 и 60 град. Такие фрезы могут быть изготовлены из инструментальной стали или с твердосплавными пластинами.

Основной недостаток данного инструмента — люфт пилота в направляющей втулке, особенно когда у нее есть какой-либо износ. Из-за люфта очень трудно обеспечить соосность седла и втулки.

При обработке формируют определенный профиль седла: уплотнительную фаску и две фаски, примыкающие к ней. Здесь надо руководствоваться данными производителей автомобиля, но есть и некоторые общие рекомендации. У подавляющего большинства моторов уплотнительная фаска имеет угол 45 град. и ширину примерно 1,5 мм. Примыкающие фаски чаще сделаны под углами 30 и 60 град., хотя изредка встречаются седла с более сложным профилем.

Если для ремонта используют ручные фрезы и резцовые головки, то предварительную обработку уплотнительной фаски ведут, пока не получится ровная поверхность без дефектов.

Окончательный этап: притирка клапанов

Окончательная обработка стыка клапана и седла — притирка клапанов. При профессиональном ремонте такая операция практически не применяется. Если седло и фаска клапана обработаны точно, то притирка не нужна, но даже вредна. Другое дело при ручной обработке деталей фрезами и резцовыми головками. Поверхности после ремонта могут иметь не идеальную форму и шероховатость.

Притирка нужна не столько для обработки, сколько для контроля качества сопряжения. Если притертые поверхности вытереть насухо и несколько раз провернуть клапан в обе стороны, прижимая его к седлу, то на фасках деталей появится блестящая линия. Получится замкнутой, проходящей по всей окружности — все сделано правильно и прилегание хорошее.

Как заменить направляющие втулки клапанов

Ремонт головки блока цилиндров (ГБЦ) зачастую предполагает необходимость замены направляющих втулок клапанов ГРМ. Для замены необходимо выпрессовывать старые втулки клапанов, после чего на их место устанавливаются новые элементы. Существует несколько способов для выпрессовки старых втулок. Наиболее простым и самым неправильным является выбивание втулок молотком и зубилом. Данный ударный способ широко применяется в практике «гаражных» мастеров. Отметим, что извлечение втулок в подобных случаях часто заканчивается повреждением посадочного гнезда в головке блока цилиндров.

Немного более правильным вариантом является использование специальной  ступенчатой оправки из латуни или бронзы вместо зубила. Такая оправка устанавливается со стороны седла на направляющую втулку, далее по ней ударяют молотком. Указанный способ выпрессовки втулок снижает риск повреждений ГБЦ, но не исключает полностью. Оптимальным же способом выпрессовки втулок является использование специального съемника. Указанный съёмник для снятия направляющих втулок клапанов также используется для последующей установки новых втулок в ГБЦ. Далее мы рассмотрим способы замены направляющих втулок клапанов при помощи оправки и съемника.

Содержание статьи

Как самому менять направляющие втулки клапанов

Сначала рассмотрим способ выпрессовки направляющих втулок клапанов при помощи оправки, так как указанный способ является распространенным. Перед заменой втулок снимаются пружины и сами клапана. Как уже было сказано выше, оправка для выпрессовывания втулок клапанов используется ступенчатая. Ступенька необходима для того, чтобы снизить риск повреждений посадочного гнезда в головке блока. Меньший диаметр оправки позволяет ей войти во втулку на 3-4 см, причем с зазором. Больший диаметр позволяет свободно пройти через гнездо в ГБЦ.

Отметим, что зачастую бронзовые втулки достаточно легко выпрессовываются из головки, так как установлены с относительно слабым натягом. Если же необходимо выпрессовать направляющую втулку клапана из более жесткого материала, тогда ГБЦ следует предварительно нагреть до температуры 140-160 градусов Цельсия в электропечи или до 80-90 градусов в емкости с горячей водой. Нагрев головки блока цилиндров позволит уменьшить натяг.

В крайних случаях плотно запрессованную втулку нужно высверливать. Обратите внимание, делать это разрешается только на станке, так как попытки высверлить втулку клапана дрелью приведут к перекосу и повреждениям посадочного гнезда. Втулку также желательно высверливать не до конца, то есть оставлять стенки толщиной около 1-го миллиметра. Так снижается риск повреждений гнезда, а сам остаток втулки  легко удаляется оправкой.

Следующим шагом становится обязательный замер натяга новой втулки перед установкой в головку, так как строго запрещается производить запрессовку новых втулок до измерения натяга.  Для замеров натяга понадобится определить диаметр гнезда и направляющей втулки. Допускается показатель на отметке от 0.03 до 0.05 мм.  Этот показатель следует понимать как то, что диаметр новой втулки превышает диаметр посадочного гнезда на указанную величину.

Слабый натяг по причине гнезда потребует увеличения диаметра гнезда, куда потом устанавливается ремонтная втулка увеличенного размера. Рассверливать гнездо в ГБЦ также нужно исключительно на станке, что позволит избежать возможного перекоса при выполнении нового отверстия. Что касается степени натяга ремонтной втулки, данный показатель следует максимально увеличить, так как в новом отверстии материал более твердый и имеет большую шероховатость на поверхности стенок.

Чтобы запрессовать новые втулки клапанов головку блока следует повторно нагреть в печи аналогично способу снижения натяга при снятии. Параллельно с этим новые втулки охлаждают. Запрессовка новых втулок без нагрева ГБЦ является неправильной. Это касается алюминиевого сплава ГБЦ, в котором происходит деформация при наличии сильного натяга. После такой установки итоговый натяг будет меньше необходимого. В результате после сборки мотора и его нагрева при работе направляющая втулка клапана не будет иметь плотной посадки, а сам клапан в указанной втулке начнет страдать от перегревов. Перегрев клапана будет происходить в результате того, что эффективность отвода избыточного нагрева от стержня клапана к ГБЦ существенно снизится. Неисправность будет быстро прогрессировать, втулка начнет болтаться в посадочном гнезде, что потребует повторной разборки двигателя для проведения ремонта.

Теперь перейдем к тому, как установить направляющие втулки клапанов в головку блока цилиндров. Саму запрессовку реализуют при помощи описанной выше оправки, по которой следует нанести молотком пару резких ударов. Учтите, наличие на новой втулке специального тонкого пояса для размещения маслосъемного колпачка обязывает к тому, чтобы оправка ни с одной стороны не опиралась на данный пояс. Игнорирование данной рекомендации может привести к тому, что втулка деформируется или окажется сломанной.

Завершением процесса установки направляющих втулок клапанов ударным способом является финальная калибровка отверстий. Данную процедуру выполняют при помощи разверток. Рекомендуется использовать алмазные развертки, так как данный инструмент более долговечен и обеспечивает стабильный предсказуемый результат сравнительно с обычными стальными развертками. После обработки отверстий необходимо выполнить проверку зазоров клапанов во втулках с учетом рекомендуемых параметров. Зазоры впускных клапанов должны быть на 0.01 мм меньше по сравнению с выпускными, которые сильнее нагреваются при работе ДВС (например, 0.02 — 0.04 против 0.03 — 0.04 мм). Отметим, что добиваться минимально допустимых зазоров не обязательно. Следует добавить, что данное утверждение особенно актуально для выпускных клапанов, так как малые зазоры в направляющих втулках могут привести к их заклиниванию.

Выпрессовка и установка направляющих втулок клапанов съемником

Далее рассмотрим наиболее оптимальный способ выпрессовки направляющих втулок клапанов специальным съемником-выпрессовщиком втулок. Начнем с того, что съемники бывают разными и являются универсальными инструментами. При помощи данного решения можно снимать втулки клапанов на разных ГБЦ без риска повредить посадочную плоскость в головке блока. Другими словами, наличие съемника сводит к минимуму возможные задиры или другие дефекты отверстия по сравнению с использованием молотка и оправки.

Работа со съемником предполагает:

  • под инструмент подкладывается втулка подходящего размера. Подбор такой втулки осуществляется с учетом того, чтобы при установке съёмника резьбовая часть вышла из направляющей клапана на 20-30 мм;
  • далее съемник устанавливается и фиксируется парой гаек, которые специально обточены. Также допускается использование одной гайки, если таковая предусмотрена конструкцией съемника;
  • следующим шагом становится необходимость придержать верхним ключом съёмник в его центральной части;
  • одновременно с этим нижним ключом выпрессовывается направляющая втулка клапана;

После того, как к съемнику прикладывается определенное усилие, можно услышать явный щелчок. Такой звук укажет на то, что втулка клапана сорвана с посадочного места и движется наружу из отверстия в ГБЦ. Далее нужно крутить винт съемника до того момента, пока втулка не будет извлечена. Затем необходимо приготовить новые втулки для запрессовывания. Далее следует повторить все подготовительные процедуры, описанные выше при установке втулок оправкой. Дополнительно можно смазать втулку клапана моторным маслом для облегчения посадки в гнездо.

Чтобы запрессовать втулки съемником понадобятся 2 проставки, которые имеют коническую фаску и упираются в седло клапана. Одна деталь должна иметь больший диаметр, а другая меньший (в соответствии с тем, что посадочное место впускного клапана больше, а выпускного клапана меньше). Также снова понадобиться осуществить подбор распорных втулок съёмника, учитывая при этом необходимость выхода резьбовой части съемника на 20-30 мм при установке новой втулки клапана.

Параллельно с этим нужно избежать повреждения пояса (буртика) на направляющей втулке, так как данный пояс служит местом крепления резинового колпачка. Если пояс повредить при установке, герметичность колпачка-сальника будет нарушена. Чтобы не повредить пояс, используется отдельная гайка, которая упирается в направляющую без риска повреждения пояса. Получается, данная гайка поджимает направляющую втулку клапана. Обратите внимание, установка дополнительной гайки уменьшает количество резьбы на шпильке съемника. По этой причине для уменьшения нагрузки на резьбу следует накрутить еще одну втулку съемника.

Рекомендуем также прочитать статью о том, какой зазор должен быть у поршневого кольца. Из этой статьи вы узнаете о правильном подборе теплового зазора поршневых колец во время их замены или в процессе капитального ремонта двигателя.

Теперь можно запрессовать втулку съемником. Окончанием запрессовки является момент, когда прокручивать съемник станет тяжелее. Это будет говорить о том, что втулка опустилась на посадочное место и уперлась стопорным кольцом, которое выполнено на направляющей для регулировки правильной посадки. После появления усилия крутить съемник дальше не нужно, так как можно повредить направляющую. Съёмник пора разбирать и снимать, так как новая втулка уже запрессована в головку блока.

Далее втулки понадобится подгонять по посадочным размерам. Это необходимо в том случае, если  направляющую слегка сдавило при запрессовке. Выполняется данная процедура аналогично описанной выше, то есть при помощи развертки. Развертка вставляется в отверстие и без давления прокручивается, благодаря чему происходит аккуратное развёртывание. По окончании следует выдуть остатки стружки при помощи сжатого воздуха.

Завершающим этапом становятся обязательные замеры диаметра полученного отверстия в направляющей втулке. Для проверки используется специальный индикаторный нутромер. Также следует измерить толщину стержня клапана при помощи микрометра. Если все выполнено правильно, тогда зазор будет находиться в допустимых пределах.

Затем можно вставить клапан и проверить качество его прилегания к седлу. В том случае, если клапан не полностью прилегает к седлу, тогда очевидна потеря соосности между центром втулки и центром седла клапана. Такое явление иногда возникает после замены направляющих втулок клапанов. Для решения данной проблемы потребуется осуществить притирку клапанов. Чтобы притереть клапана, нужно обработать специальной шарошкой седло клапана. После притирки клапанов можно считать процесс замены направляющих втулок полностью завершенным.

Читайте также

Седла и направляющие втулки клапанов из металлических порошков значительно превосходят аналогичные детали, полученные при литье

Компания Federal-MogulPowertrain создала материалы, отличающиеся высокой прочностью и повышенной коррозионной стойкостью.

Новые металлические порошки, предназначенные для изготовления направляющих втулок и седел клапанов производства компании Federal-Mogul Powertrain, подразделения Federal-Mogul Holdings Corporation (NASDAQ: FDML), обеспечивают повышенную стойкость к коррозии, механическую прочность и уменьшенные расходы по сравнению с традиционными материалами для литья. Изделия, изготовленные из этих материалов, способствуют снижению выбросов CO2 — они позволяют изготавливать седла клапанов с фаской под таким углом, при котором выхлопные газы быстрее покидают камеру сгорания. Эти изделия в основном предназначены для применения в двигателях магистральных и внедорожных грузовых автомобилей, а также в мощных двигателях прогулочных судов.

«Переход от использования сплавов к применению металлических порошков в сфере легковых автомобилей начался несколько десятилетий назад, а сейчас мы наблюдаем аналогичную тенденцию в области двигателей для тяжелой техники. Новые материалы отличаются повышенной коррозионной стойкостью, износостойкостью и механической прочностью, — сказал Жан-Мария Оливетти (Gian Maria Olivetti), директор по технологиям Federal-Mogul Powertrain. — В настоящее время на долю металлических порошков приходится примерно 25 % рынка деталей двигателей для тяжелой техники, и на фоне проявляемого производителями техники интереса эта цифра стабильно увеличивается».

Преимущества металлических порошков обусловлены особенностями их структуры: такие материалы не должны быть однородными, поэтому для достижения конкретных свойств можно подбирать фазы и микроструктуры порошков — все зависит от поставленных задач. Кроме того, изделия из таких материалов сразу производятся в чистовом размере, что уменьшает количество операций обработки и повышает рентабельность производства изделий и заготовок.

Седла клапанов

Federal-Mogul FM-S20B — это новый материал для изготовления седел впускных клапанов, отличающийся непревзойденной коррозионной стойкостью. Соль, которую посыпают на дороги в развитых странах, и топливо с варьирующимся процентом содержания серы, распространенное на развивающихся рынках, способствуют коррозии впускных клапанов двигателя и увеличению конденсата из-за большего объема рециркуляции отработавших газов.

Материал FM-S20B создан на основе железа, чем выгодно отличается от сравнимых литых сплавов на базе дорогостоящего кобальта. В рамках испытаний во время разработки седла клапанов из FM-S20B продемонстрировали более высокую коррозионную стойкость, чем изделия различных классов, полученные литьем. Достижение заявленных характеристик было подтверждено в ходе испытаний деталей в двигателях.

Для седел выпускных клапанов, которые подвергаются более высоким тепловым и механическим нагрузкам, специалисты компании Federal-Mogul Powertrain разработали материал FM-S33P. Входящие в состав кобальт и быстрорежущая сталь делают его исключительно износостойким. Из материала, запущенного в опытное производство, была изготовлена партия деталей, предназначенных для проведения испытаний клиентами, эксплуатирующими соответствующие двигатели. Он очень хорошо зарекомендовал себя в сравнении со сплавом Т400 на основе кобальта. Позднее в текущем году специалисты компании Federal-Mogul Powertrain проведут испытания деталей из этого материала в двигателях, работающих на сжатом природном газе.

Экстремальные нагрузки, которые испытывают седла клапанов двигателей тяжелой техники, вынудили разработчиков перейти от традиционного 45-градусного угла фаски к углу, равному 30 и даже 20 градусам, что позволяет повысить износостойкость. Такое решение — компромисс: ухудшились характеристики потока газов, но увеличился срок службы деталей. Разработка специалистами компании Federal-Mogul Powertrain новых материалов позволяет вернуться к использованию оптимального угла фаски при сохранении выдающейся износостойкости и снижении выбросов CO2.

Еще одним преимуществом седел клапанов, изготовленных из металлических порошков, является двуслойность конструкции: задняя поверхность седла, прилегающая к головке блока цилиндров, отличается по составу от передней поверхности, которая контактирует с клапаном. В зависимости от требований заказчика задняя поверхность седла может быть изготовлена из различных материалов: более дешевого материала для снижения стоимости детали, обогащенного медью материала для улучшенного отвода тепла или более прочного материала для соответствия по модулю упругости чугунным головкам блока цилиндров.

Для задней поверхности седел клапанов инженеры компании Federal-Mogul Powertrain разработали два материала — FM-S60A и FM-S60B, соответствующие требованиям при изготовлении чугунных головок блока цилиндров двигателей тяжелой техники. Каждый материал оптимизирован для достижения наилучших характеристик при взаимодействии с активным слоем седел.

Направляющие втулки клапанов

Для направляющих втулок клапанов компания Federal-Mogul Powertrain подготовила к выпуску на рынок два новых металлических порошка: FM-G15E и FM-G15N. Они создавались для применения в двигателях, эксплуатируемых в тяжелых условиях и испытывающих высокую поперечную нагрузку, включая работающие на сжатом природном газе энергетические установки.

Материал FM-G15E представляет собой специально обработанный порошок стали с большим содержанием твердых смазывающих частиц, снижающих трение и повышающих износостойкость. Обработка вакуумным маслом обеспечивает дополнительную смазывающую способность и исключительное сочетание механической обрабатываемости и долговечности. Специалисты компании Federal-Mogul Powertrain располагают данными о механической обрабатываемости материала FM-G15E и могут порекомендовать своим клиентам оптимальные режимы обработки.

Для применения в условиях чрезмерно высоких температур и поперечных нагрузок создан материал FM-G15N. Он обеспечивает необходимые надежность и износостойкость за счет применения хромистой стали с однородным распределением твердых смазывающих частиц и обработки вакуумным маслом. Направляющие втулки, изготовленные из материала FM-G15N, прошли 1500-часовое испытание в двигателе и продемонстрировали полное соответствие требованиям клиентов как к впускным, так и к выпускным клапанам.

Преимущества материалов из порошковой стали дают компании Federal-Mogul Powertrain возможность применять их и в двигателях с направляющими втулками клапанов длиной более 100 мм, так как ее специалистам удалось преодолеть проблему сжатия таких длинных деталей. Направляющие втулки поставляются как полностью готовыми к установке, так и в виде заготовки необходимой длины. Процесс обработки предусматривает предварительное рассверливание и последующую развертку для получения окончательного отверстия.

«Компания Federal-Mogul Powertrain изначально разрабатывала направляющие втулки и седла клапанов из металлического порошка для бензиновых автомобильных двигателей, работающих в условиях высоких температур, и мощных дизельных двигателей. Однако эти втулки хорошо показали себя при использовании в двигателях энергетических установок, работающих на сжатом природном газе непосредственно на нефтяных месторождениях в условиях жаркой и сухой погоды, а также отсутствие смазки в виде нагара от сгорания дизельного топлива ведет к повышенному износу литых деталей, — прокомментировал Фрэнк Цвайн (Frank Zwein), технический руководитель отдела по применению седел и направляющих втулок клапанов компании Federal-Mogul Powertrain. — Испытание деталей в двигателе длилось более 10 тысяч часов в тяжелых условиях и выявило почти нулевой уровень износа».

Компания Federal-Mogul Powertrain представит ассортимент седел и направляющих втулок клапанов, а также смежных деталей на Международном автомобильном салоне в Ганновере (Германия), который пройдет с 22 по 29 сентября 2016 года. Продукцию компании можно будет увидеть на стенде C28 в зале 13.

🚘 Замена втулок клапанов на классике

Заменять направляющие втулки клапанов приходится довольно редко, хоть и постигает большинство владельцев автомобилей ВАЗ классического семейства.

Геометрия седла, клапана, втулок

Для начала о назначении этих самых втулок — они, исходя из названия, призваны ограничивать пространственное перемещение клапанов относительно ГБЦ, сводя его к возвратно-поступательному движению. Проще говоря — это втулки в которых перемещаются клапана.

Зачем же их заменяют? Вопрос правильный, но нужно смотреть в корень. Главным показателем к замене является износ втулки (соответственно увеличение внутреннего диаметра под стержень клапана) более чем на 0,15мм и его никак нельзя устранить заменой клапана на новый. Также вытекающим отсюда дефектом есть быстрый износ маслоотталкивающих колпачков (в народе — сальники клапанов), в более сложных случаях откровенно «шатающийся» клапан во втулке разрывает сальник. Соответственно через плохой сальник в цилиндр попадает масло, синий дым из выхлопной, лицо ужаса и дергающийся глаз у владельца… Также появляются шумы, как итог возникшего зазора. Но стоит заметить, что ресурс втулок клапанов приближаются к 300тис км. пробега и (как правило, возможно для вас это и не правило) при первом капремонте не заменяются.

Замена направляющих втулок естественно проводится на снятой ГБЦ, с извлеченными и рассухаренными клапанами.

Втулки для впускных и выпускных клапанов разные! Направляющие для впускных клапанов меньше по длине, внутри их присутствует смазывающая спиральная канавка до половины длинны втулки, это сделано для минимизации попадания масла во впускной коллектор. Направляющие втулки выпускных клапанов длине по размеру, внутри канавка проходит по всей длине втулки. Когда-то читал, что не плохо себя показывают втулки изготовленные из бронзы.

Для замены направляющих втулок клапанов вам понадобится следующий инструмент:

  • Молоток
  • Оправка для выпресовки и запресовки самих втулок (на фото ниже)
  • Развертки на 8.022 и 8.028

Оправка для замены направляющих втулок клапанов

Начинать замену нужно с выпресовки старой втулки, сделать это довольно легко, необходимо взять оправку в левую руку, молоток в правую и выбить старую втулку. Так следует поступить со всеми втулками. Если вам не удастся изготовить или купить такую оправку, то можно использовать любой стержень подходящего диаметра, но это весьма не желательно!, легче отдать мастеру.

При запресовке новых направляющих втулок, необходимо проявить смекалку, а собственно ГБЦ разогреть до температуры около 100 градусов, а втулки предварительно положить на сутки-двое в морозилку. Это позволит, говоря просто, максимально расширить посадочное отверстие и максимально сузить направляющую втулку. Также не забываем, что перед запресовкой на втулки необходимо одеть стопорные кольца.

Спасибо за подписку!

Казалось бы и все? Да почти, осталась самая ответственная часть — вставляем клапана, а они не влазят? Все дело в том, что при запресовке втулок, они могут несколько изменять свой внутренний диаметр, тут нам пригодятся развертки.

Про развертки необходимо заметить отдельно, так как довольно часто встречал выражения, что развертка  8.028 (для выпускного клапана) возможно несколько большая. Дело в том, что замена направляющих втулок клапанов в большинстве случаев подразумевает и зенковку клапанного седла, ведь новая втулка может дать небольшое отклонение, вследствие чего добиться герметичности будет очень тяжело. Так вот в процессе притирания, особенно если это делать дрелью, стержень клапана имеет свойство растирать внутренний диаметр втулки и в конце процесса притирки (а он может быть и не очень скорым) получается, что клапан болтается в новой направляющей втулке. Что бы избежать этого, советуют сначала пробрать отверстие меньшей разверткой — 8.022, и если стержень клапана влазит, то притирать с таким отверстием. В конце процесса клапан должен перемещаться во втулке легко и непринужденно:), вместе с этим не болтаться в стороны (помним про 0.15мм).

Надеюсь информация будет вам полезна, если возникнут вопросы, то я отвечу на них в комментариях. В следующих постах рассмотрим притирку клапанов на классике.



Как заменить направляющие втулки клапанов

Как заменить направляющие втулки клапанов

Ранее для изготовления головки блока цилиндров использовался чугун. В нем высверливались отверстия, в которые вставляли клапаны. Потребность в направляющих втулках отсутствовала, так как чугун стоек к износу. К концу 20 века автопроизводители отказались от чугунных ГБЦ. Связано это было с большим весом чугуна и плохим теплоотведением. Преимущество алюминиевых сплавов: хорошая теплопроводность, легкий вес и легкая обработка, но они быстро изнашиваются от трения. Поэтому в конструкцию ГБЦ внесена дополнительная деталь – направляющая втулка клапана.

Причины преждевременного износа втулки клапана

Так как направляющие клапанов установлены внутри ГБЦ и изготавливаются (в зависимости от модели мотора) из чугуна, бронзы, латуни или сплавов, не каждый автолюбитель знает об их существовании. Вызвано это тем, что ресурс втулок составляет от 200000 км пробега.

Единственной неисправностью является механический износ внутренней поверхности в результате трения. На скорость износа влияют следующие факторы:

  • своевременность замены и качества моторного масла;
  • температурный режим работы ДВС;
  • качество горючей смеси;
  • исправность системы питания;
  • правильность регулировки системы зажигания;

В результате износа направляющей стержень клапана теряет центрированность и двигается с перекосом, что не обеспечивает необходимую герметичность между седлом и тарелкой клапана. В итоге в камеру сгорания попадает масло, во впускной или выпускной коллектор прорывается горящая горючая смесь, что приводит к преждевременному износу узлов и деталей.

Симптомы износа

Главный симптом изношенности направляющих втулок — повышенный расход моторного масла. Связано это с тем, что при децентрированном ходе клапана маслосъемные колпачки перестают выполнять работу и через увеличенный зазор между клапаном и внутренней частью втулки в цилиндры попадает моторное масло.

Признаки повышенного расхода масла из-за изношенных втулок следующие:

  • сизый дым из выхлопной трубы;
  • повышенная дымность работающего двигателя;
  • нагар на электроде свечи зажигания светлого пушистого вида;
  • наличие на юбке или резьбе масла.

Как определить, что направляющие втулки изношены

Масло в цилиндры попадает и по причине неисправности деталей цилиндро-поршневой группы. Чтобы исключить данную причину, необходимо замерить компрессию. Это исключит неисправность поршневых колец.

Осмотрите свечи зажигания. Наиболее загаженная свеча говорит о проблемах в данном цилиндре.
Далее осматриваем мотор на предмет износа направляющих в следующем порядке:

  1. Открутите гайки, крепящие клапанную крышку к ГБЦ, и снимите ее.
  2. Ослабьте цепь и, совместив метки, открутите и снимите шестерню распредвала.
  3. Постепенно и поочередно открутите постель распредвала и снимите ее.
  4. Демонтируйте коромысла, разблокируйте пружины клапанов цилиндра, в котором свеча больше всего покрыта нагаром.
  5. Аккуратно снимите маслосъемный колпачок и покачайте клапан в стороны, двигая вверх-вниз. Если при движении имеется боковой люфт, то требуется замена втулки.

В рабочем состоянии зазор между клапаном и направляющей минимален и не позволяет клапану двигаться в горизонтальном направлении (только вверх или вниз). Поэтому любое боковое качание означает износ втулки.

Прежде чем покупать новые направляющие, желательно снять клапаны и вместе с ними прийти в магазин. И при выборе обязательно пробуйте их посадку на шток клапана.

Направляющая втулка на штоке клапана должна двигаться легко, но при этом она не должна болтаться.

Необходимо это для того, чтобы в дальнейшем вам не пришлось снова идти в магазин, если втулки по каким-то причинам не подойдут.

Порядок замены направляющих втулок клапанов автомобилей ВАЗ

Для замены надо демонтировать ГБЦ и дополнительно иметь специальную наставку для снятия и установки. Однако не стоит пугаться, так как конструкция наставки проста, и вместо нее используйте подходящие по параметрам втулки подручные средства.

  1. Снимаем навесное оборудование, которое мешает снятию головки блока цилиндров.
  2. Снимаем клапанную крышку.
  3. Ослабляем цепь газораспределительного механизма и снимаем шестерню распредвала (не забудьте совместить метки).
  4. Демонтируем головку блока цилиндров и ставим ее на чистую ровную поверхность.
  5. Снимаем распредвал с постелью (гайки откручивайте постепенно, иначе постель встанет на перекос и вы ее не снимете).
  6. Снимаем коромысла и пружины.
  7. Проверяем люфт клапанов. Там, где он есть, клапаны удаляем, там, где его нет, устанавливаем на место пружины.
  8. Переворачиваем ГБЦ и со стороны камеры сгорания наставкой выбиваем направляющие.
  9. Устанавливаем новые втулки и собираем двигатель (при сборке не забудьте соблюсти момент затяжки гаек и ее порядок).

Процесс замены

Как уже говорилось выше, для снятия и установки направляющих необходима специальная наставка. Рассмотрим, что она из себя представляет и как ей пользоваться.

1. Описание наставки

Оправка для снятия и установки направляющей состоит из двух частей.
Первая часть представляет собой шток определенной длины, обработанный на токарном станке и имеющий в определенных местах разный диаметр. Самый большой диаметр штока занимает основную его длину и составляет 18 мм. За эту часть шток удерживается рукой, и она ограничивает проскакивание штока на другую сторону при снятии втулки, что предохранит поверхность головки блока от удара молотком. Диаметр второй части штока равен диаметру втулки. Длина этой части равняется глубине отверстия, в котором размещена втулка. Третья часть штока самая короткая — ее диаметр соответствует внутреннему диаметру штока клапана (диаметру внутренней поверхности направляющей). Ее предназначение заключается в том, чтобы при выбивании втулки направление штока строго соответствовало направлению втулки и не создавался перекос штока при ударе по нему молотком.

Вторая часть штока похожа на торцевую головку. Отличает ее от торцевой головки отсутствие внутри граней (цилиндрическое отверстие с диаметром и длиной, равной диаметру и длине верхней части направляющей). В верхней части головки имеется отверстие с диаметром, равным внутреннему диаметру втулки и внешнему размеру штока с рабочей стороны.
Как видно из описания оправки, найти ей замену из подручных средств не так сложно. Для этого как минимум понадобится цилиндрический стержень удобной длины, диаметр которого с одной стороны равняется внешнему диаметру втулки. В качестве наставки можно использовать старый шток маслонасоса от ВАЗ, предварительно сточив шестерню.

Для установки направляющей на место используйте торцевую головку подходящего диаметра либо подходящую полую трубку.
Далее в тексте будут использоваться термины «оправка», «шток», «головка», подразумевающие под собой как специальную оправку, так и подходящие подручные средства.

2. Процесс снятия изношенной направляющей и установка новой

Для снятия втулки переворачиваем ГБЦ рабочей частью вверх. Далее берем шток, вставляем в отверстие клапана и молотком аккуратно выпрессовываем.

В данном процессе важна точность удара. Если вы попадете молотком по поверхности головки блока, то это приведет к нарушению плоскости ГБЦ. Чтобы выбить втулку, удар должен быть сильным, а для этого лучше использовать тяжелый молоток.
Чтобы установить новую втулку, разместите ГБЦ на поверхности в положении, в котором она размещается на двигателе. Затем возьмите новую втулку, смажьте внешнюю поверхность маслом и установите ее в нужное отверстие.

Далее наденьте на нее головку и вставьте шток. Аккуратно ударяя молотком по верху штока, запрессуйте направляющую втулкуна место.
При установке обратите внимание, чтобы выбранные подручные средства не касались верха седла сальника (отмечен стрелочкой 1), так как при ударе седло деформируется или от него отколется кусок. Головка должна упираться в основание седла сальника (отмечено стрелочкой 2).

Со снятием и установкой направляющей втулки проблем не возникает. Это простая процедура, которая требует определенных знаний, аккуратности и точности при работе.

Ещё кое-что полезное для Вас:

Видео: Замена направляющих втулок клапанов.

Замена направляющих втулок клапанов

Ремонт головки блока цилиндров (ГБЦ) зачастую предполагает необходимость замены направляющих втулок клапанов ГРМ. Для замены необходимо выпрессовывать старые втулки клапанов, после чего на их место устанавливаются новые элементы. Существует несколько способов для выпрессовки старых втулок. Наиболее простым и самым неправильным является выбивание втулок молотком и зубилом. Данный ударный способ широко применяется в практике «гаражных» мастеров. Отметим, что извлечение втулок в подобных случаях часто заканчивается повреждением посадочного гнезда в головке блока цилиндров.

Немного более правильным вариантом является использование специальной ступенчатой оправки из латуни или бронзы вместо зубила. Такая оправка устанавливается со стороны седла на направляющую втулку, далее по ней ударяют молотком. Указанный способ выпрессовки втулок снижает риск повреждений ГБЦ, но не исключает полностью. Оптимальным же способом выпрессовки втулок является использование специального съемника. Указанный съёмник для снятия направляющих втулок клапанов также используется для последующей установки новых втулок в ГБЦ. Далее мы рассмотрим способы замены направляющих втулок клапанов при помощи оправки и съемника.

Как самому менять направляющие втулки клапанов

Сначала рассмотрим способ выпрессовки направляющих втулок клапанов при помощи оправки, так как указанный способ является распространенным. Перед заменой втулок снимаются пружины и сами клапана. Как уже было сказано выше, оправка для выпрессовывания втулок клапанов используется ступенчатая. Ступенька необходима для того, чтобы снизить риск повреждений посадочного гнезда в головке блока. Меньший диаметр оправки позволяет ей войти во втулку на 3-4 см, причем с зазором. Больший диаметр позволяет свободно пройти через гнездо в ГБЦ.

Отметим, что зачастую бронзовые втулки достаточно легко выпрессовываются из головки, так как установлены с относительно слабым натягом. Если же необходимо выпрессовать направляющую втулку клапана из более жесткого материала, тогда ГБЦ следует предварительно нагреть до температуры 140-160 градусов Цельсия в электропечи или до 80-90 градусов в емкости с горячей водой. Нагрев головки блока цилиндров позволит уменьшить натяг.

В крайних случаях плотно запрессованную втулку нужно высверливать. Обратите внимание, делать это разрешается только на станке, так как попытки высверлить втулку клапана дрелью приведут к перекосу и повреждениям посадочного гнезда. Втулку также желательно высверливать не до конца, то есть оставлять стенки толщиной около 1-го миллиметра. Так снижается риск повреждений гнезда, а сам остаток втулки легко удаляется оправкой.

Следующим шагом становится обязательный замер натяга новой втулки перед установкой в головку, так как строго запрещается производить запрессовку новых втулок до измерения натяга. Для замеров натяга понадобится определить диаметр гнезда и направляющей втулки. Допускается показатель на отметке от 0.03 до 0.05 мм. Этот показатель следует понимать как то, что диаметр новой втулки превышает диаметр посадочного гнезда на указанную величину.

Чтобы запрессовать новые втулки клапанов головку блока следует повторно нагреть в печи аналогично способу снижения натяга при снятии. Параллельно с этим новые втулки охлаждают. Запрессовка новых втулок без нагрева ГБЦ является неправильной. Это касается алюминиевого сплава ГБЦ, в котором происходит деформация при наличии сильного натяга. После такой установки итоговый натяг будет меньше необходимого. В результате после сборки мотора и его нагрева при работе направляющая втулка клапана не будет иметь плотной посадки, а сам клапан в указанной втулке начнет страдать от перегревов. Перегрев клапана будет происходить в результате того, что эффективность отвода избыточного нагрева от стержня клапана к ГБЦ существенно снизится. Неисправность будет быстро прогрессировать, втулка начнет болтаться в посадочном гнезде, что потребует повторной разборки двигателя для проведения ремонта.

Теперь перейдем к тому, как установить направляющие втулки клапанов в головку блока цилиндров. Саму запрессовку реализуют при помощи описанной выше оправки, по которой следует нанести молотком пару резких ударов. Учтите, наличие на новой втулке специального тонкого пояса для размещения маслосъемного колпачка обязывает к тому, чтобы оправка ни с одной стороны не опиралась на данный пояс. Игнорирование данной рекомендации может привести к тому, что втулка деформируется или окажется сломанной.

Завершением процесса установки направляющих втулок клапанов ударным способом является финальная калибровка отверстий. Данную процедуру выполняют при помощи разверток. Рекомендуется использовать алмазные развертки, так как данный инструмент более долговечен и обеспечивает стабильный предсказуемый результат сравнительно с обычными стальными развертками. После обработки отверстий необходимо выполнить проверку зазоров клапанов во втулках с учетом рекомендуемых параметров. Зазоры впускных клапанов должны быть на 0.01 мм меньше по сравнению с выпускными, которые сильнее нагреваются при работе ДВС (например, 0.02 — 0.04 против 0.03 — 0.04 мм). Отметим, что добиваться минимально допустимых зазоров не обязательно. Следует добавить, что данное утверждение особенно актуально для выпускных клапанов, так как малые зазоры в направляющих втулках могут привести к их заклиниванию.

Выпрессовка и установка направляющих втулок клапанов съемником

Далее рассмотрим наиболее оптимальный способ выпрессовки направляющих втулок клапанов специальным съемником-выпрессовщиком втулок. Начнем с того, что съемники бывают разными и являются универсальными инструментами. При помощи данного решения можно снимать втулки клапанов на разных ГБЦ без риска повредить посадочную плоскость в головке блока. Другими словами, наличие съемника сводит к минимуму возможные задиры или другие дефекты отверстия по сравнению с использованием молотка и оправки.

Работа со съемником предполагает:

  • под инструмент подкладывается втулка подходящего размера. Подбор такой втулки осуществляется с учетом того, чтобы при установке съёмника резьбовая часть вышла из направляющей клапана на 20-30 мм;
  • далее съемник устанавливается и фиксируется парой гаек, которые специально обточены. Также допускается использование одной гайки, если таковая предусмотрена конструкцией съемника;
  • следующим шагом становится необходимость придержать верхним ключом съёмник в его центральной части;
  • одновременно с этим нижним ключом выпрессовывается направляющая втулка клапана;

После того, как к съемнику прикладывается определенное усилие, можно услышать явный щелчок. Такой звук укажет на то, что втулка клапана сорвана с посадочного места и движется наружу из отверстия в ГБЦ. Далее нужно крутить винт съемника до того момента, пока втулка не будет извлечена. Затем необходимо приготовить новые втулки для запрессовывания. Далее следует повторить все подготовительные процедуры, описанные выше при установке втулок оправкой. Дополнительно можно смазать втулку клапана моторным маслом для облегчения посадки в гнездо.

Параллельно с этим нужно избежать повреждения пояса (буртика) на направляющей втулке, так как данный пояс служит местом крепления резинового колпачка. Если пояс повредить при установке, герметичность колпачка-сальника будет нарушена. Чтобы не повредить пояс, используется отдельная гайка, которая упирается в направляющую без риска повреждения пояса. Получается, данная гайка поджимает направляющую втулку клапана. Обратите внимание, установка дополнительной гайки уменьшает количество резьбы на шпильке съемника. По этой причине для уменьшения нагрузки на резьбу следует накрутить еще одну втулку съемника.

Теперь можно запрессовать втулку съемником. Окончанием запрессовки является момент, когда прокручивать съемник станет тяжелее. Это будет говорить о том, что втулка опустилась на посадочное место и уперлась стопорным кольцом, которое выполнено на направляющей для регулировки правильной посадки. После появления усилия крутить съемник дальше не нужно, так как можно повредить направляющую. Съёмник пора разбирать и снимать, так как новая втулка уже запрессована в головку блока.

Далее втулки понадобится подгонять по посадочным размерам. Это необходимо в том случае, если направляющую слегка сдавило при запрессовке. Выполняется данная процедура аналогично описанной выше, то есть при помощи развертки. Развертка вставляется в отверстие и без давления прокручивается, благодаря чему происходит аккуратное развёртывание. По окончании следует выдуть остатки стружки при помощи сжатого воздуха.

Затем можно вставить клапан и проверить качество его прилегания к седлу. В том случае, если клапан не полностью прилегает к седлу, тогда очевидна потеря соосности между центром втулки и центром седла клапана. Такое явление иногда возникает после замены направляющих втулок клапанов. Для решения данной проблемы потребуется осуществить притирку клапанов. Чтобы притереть клапана, нужно обработать специальной шарошкой седло клапана. После притирки клапанов можно считать процесс замены направляющих втулок полностью завершенным.

0 0 голос

Рейтинг статьи

Замена направляющих втулок клапанов и седел: как выполнить качественный ремонт

Клапаны выполняют функцию впуска воздушно-топливной смеси в двигатель и выпуска из него отработанных газов. Каждый цилиндр двигателя имеет, по крайней мере, два клапана – один впускной и один выпускной. Клапан состоит из стебля и головки. Стебель клапана, перемещаясь в направляющей втулке, производит впуск/выпуск топливной смеси/отработанных газов. Когда клапан закрывается, его головка «садится» на седло, и таким образом герметизирует камеру сгорания.

Направляющие втулки и сёдла клапанов обеспечивают качество работы самих клапанов. В процессе эксплуатации они терпят износ, из-за чего не могут обеспечить необходимых характеристик двигателя. В таком случае производят их ремонт или замену.

1. Как происходит выпрессовка старых втулок

Замена направляющих втулок клапанов – это неизбежный процесс, который необходимо периодически повторять, так как втулки во время эксплуатации изнашиваются. Перед заменой направляющих втулок необходимо извлечь клапаны и определить степень износа втулок, для чего существует два метода:

Непосредственный

Для этого используют микрометр и нутромер, которыми замеряют внутренний минимальный диаметр втулки и максимальный диаметр рабочей зоны стебля клапана. Разность этих значений составляет диаметральный зазор. Также стоит учесть конусный и бочкообразный износ стебля и изменения в диаметре втулки по высоте. Эти параметры и определяют степень износа направляющих втулок. Перед измерениями необходимо очистить все поверхности от грязи.

Косвенный

Для этого метода используют индикатор часового типа, у которого есть стойка. Если измеренный зазор будет больше, чем рекомендованный инструкцией, то все измерения необходимо повторить на новом клапане. Если при сравнении параметров с новым клапаном, зазор всё равно останется большим, то нужно проводить ремонт или замену втулок.

Многие производители автомобилей выпускают ремонтные клапаны с увеличенным диаметром, таким образом исключая необходимость замены направляющих втулок. Но, если ремонтных клапанов нет, износ направляющей втулки неравномерный или слишком большой, то придётся заменить втулки. Перед заменой на новые, старые втулки выпрессовуют.

Для выпрессовки старых втулок обычно применяют ударный метод, при чём головку цилиндра предварительно переворачивают. Понадобятся оправка и молоток (либо другой ударный инструмент).

Оправку из латуни или бронзы устанавливают со стороны седла, а потом по ней наносят удары при помощи молотка. Чтобы посадочное гнездо не повредилось, оправку выбирают ступенчатую, которая по меньшему диаметру входит во втулку на 30-40 мм с зазором, а по большему диаметру – вольно проходит через отверстие в головке цилиндров.

Когда производится выпрессовка втулок, головку цилиндра следует нагреть до +150 градусов Цельсия, чтобы натяг немного уменьшился. Нагревать лучше в электропечи, но на крайний случай, подойдёт и обычная электроплитка.

Если втулка крепко «засела» в гнезде, то её можно высверлить обычным станком для сверления. Ручную электродрель лучше не использовать, так как с большой долей вероятности посадочное гнездо повредиться или получится перекос. Втулку можно высверлить не полностью. При стенке с толщиной в 1 мм, остальную часть втулки очень просто выбить.

Поверхность гнезда после выпрессовки должна быть идеально гладкой, полностью чистой и не иметь царапин, шероховатостей и «черноты». Для этого её дополнительно обрабатывают.

2. Как измерить натяг втулки перед заменой

Новые втулки нельзя запрессовывать в головку цилиндров двигателя, если предварительно не измерить фактический натяг.

Натяг втулки – это превышение её диаметра над диаметром отверстия для запрессовки на небольшую величину. Установка втулок с натягом обеспечивает более надёжное и долговечное крепление.

Для измерения натяга втулки, нужно с высокой точностью определить диаметр гнезда для новой втулки и диаметр самой втулки. Диаметр втулки должен быть больше, чем диаметр гнезда на 0,03-0,05 мм.

Если гнездо «слабое» и натяг недостаточен, то необходимо будет использовать втулки большего диаметра. А если диаметр гнезда недостаточен, то увеличить его можно при помощи сверлильного станка. Для ремонтной втулки натяг должен быть больше, чем для новой, так как в старом гнезде поверхность уже была деформирована и понадобиться более надёжная установка.

3. Как запрессовать втулки клапанов

Перед тем, как запрессовать втулку рекомендуется обеспечить разную температуру деталей. Втулки нужно охладить до -150 градусов по Цельсию, а головку цилиндра – нагреть до температуры больше +50 градусов по Цельсию. Разность температур нужна, чтобы посадочное место в головке цилиндра перетерпело меньше повреждений и, чтобы уменьшить усилие, необходимое для запрессовки. Во время запрессовки новых втулок не лишним будет смазывание поверхностей трения жидким машинным маслом.

Иногда втулки запрессовывают без обеспечения разности в температуре, но это делать не рекомендуется, так как сплав при большом натяге перетерпит деформации, а реальный натяг уменьшиться. Позже, когда двигатель начнёт работать, посадка ослабиться и клапан будет перегреваться, что связано с неправильным отводом тепла от стержня клапана. Очень быстро втулка начнёт колебаться в гнезде, и ремонт придётся проводить заново.

Запрессовку делают тем же ударным методом, что и выпрессовку, используя оправку и молоток. Производить запрессовку нужно быстро, 2-мя-3-мя ударами по оправке молотком. Если у втулки тонкий поясок для посадки колпачка, оправку нельзя опирать на этот поясок, так как втулка поломается.

Когда втулки остынут после запрессовки, их отверстия калибруют алмазными развёртками (стальные развёртки подвержены быстрому износу), которые дадут необходимый размер отверстий. После обработки отверстий, следует проверить зазоры клапанов втулок. Для впускных они должны быть 0,02-0,04 мм, а для выпускных клапанов – 0,03-0,04 мм. Минимальные зазоры (особенно у выпускных клапанов) не нужны, потому что это спровоцирует заклинивание в их работе.

4. Ремонт сёдел клапанов

Совместная работа седла и клапана должна обеспечить полную герметичность двигателя на весь срок его эксплуатации. Для этого на седле делают специальную рабочую фаску, которая для нормального функционирования должна, с одной стороны, иметь минимальную ширину (чтобы обеспечить герметичность важна не площадь контактирующих поверхностей, а давление в сопряжении). Но, с другой стороны, по ней отводится большая часть теплоты от клапана, а потому она должна быть как можно шире.

Так что при ремонте сёдел стоит учитывать рекомендации производителя (руководство по эксплуатации автотранспортного средства), чтобы подобрать оптимальные параметры для сёдел. Помимо рабочей, на сёдлах также имеются вспомогательные фаски, которые нужны, чтобы обеспечить нужный диаметр и ширину рабочей фаски.

Во время эксплуатации, поверхность сёдел изнашивается и теряет нужную форму. Из-за этого во время перегрева двигателя на них появляются прогары и раковины. Так что периодически приходится производить ремонт или замену сёдел клапанов.

Главная задача, когда производится ремонт седел клапанов или замена седел – это добиться нужной соосности отверстия втулки и рабочей фаски, а также создать определённый профиль седла, который рекомендован производителем.

Перед тем как ремонтировать седло, нужно произвести восстановление направляющей втулки и ни в коем случае не наоборот. Если эту последовательность нарушить, то будет очень сложно добиться герметичности.

Для восстановления, сёдла обрабатывают при помощи разных инструментов. Обычно, для этого используют угловые ручные фрезы с креплением пожёстче на направляющем стержне. Эти фрезы могут изготавливать с твердосплавными пластинами или из инструментальной стали с углами на вершине 30, 45, 60 градусов.

Но если у инструмента изношены детали, то будут наблюдаться люфты направляющего стержня. Из-за этого будет тяжело добиться нужной соосности втулки и седла, так что перед ремонтом сёдел следует заменить детали фрезы на новые.

При обработке седла в нём формируют определённый профиль: уплотнительную фаску и ещё две, примыкающих к ней фаски. У большего количества двигателей фаска имеет угол в 45 градусов, и ширину 1,5 миллиметра. У примыкающих фасок углы достигают 60 и 30 градусов.

Обработку уплотнительной рабочей фаски нужно вести, пока не получиться полностью ровная поверхность.

5. Окончательный этап: притирка клапанов

Притирка клапанов – это последний этап обработки седла и стыка клапана.

Если поверхности седла и фаски обработаны точно, то притирка не требуется, и она даже вредна, поэтому при профессиональном ремонте притирку клапанов не делают. Но если детали были обработаны вручную и их поверхность получилась не идеальной, то притирку клапанов выполнить необходимо.

Главное, что следует приобрести перед притиркой клапанов – притирочная паста, которая исполняет функцию мелкой шкурки. Притирочная паста бывает крупнозернистой (используется для первоначальной обработки) и мелкозернистой (используется для окончательной обработки). Во время притирки её наносят на сёдла и кромки клапанов.

Притирку клапанов выполняют при помощи дрели, отвёртки или с использованием специальных инструментов для притирки. Для этого поверхности смазывают притирочной пастой, вставляют клапан в гнездо и крепят к нему выбранный инструмент, после чего начинают вращать по окружности. После окончания процесса остатки пасты и частицы металла стирают влажной салфеткой.

Для контроля качества выполненной притирки, следует обратить внимание на поверхность фасок и клапана. Если на них образовалась замкнутая блестящая дорожка шириной 2-3 миллиметра, значит процесс притирки завершён, и всё было сделано правильно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Cleveland 44095 Электромагнитный клапан со втулками, 110/120 В, 50/60 Гц

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои силы и объединились с NDCP, объединив вашу известную команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет!

RSCS и Parts Town объединили свои усилия, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Что вы можете ожидать:

  • Больше всего запчастей на планете - все OEM, все время
  • Отличная технология, которая упрощает поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и интеллектуальные руководства, найдено в партстауне.com и наше лучшее в отрасли мобильное приложение
  • Исключительный опыт работы с клиентами от команды, которую вы знаете и которой доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
  • Более поздние часы, чем кто-либо другой - предлагает поддержку и отправка всех заказов на складе до 9 вечера по восточному времени

Чего можно ожидать:

Готовы начать? Пошли!

Продолжайте движение в Parts Town

Ищете запчасти для оборудования для напитков?

Marmon Link - это новый дом для оригинальных запчастей для семейства производителей оборудования Marmon.Найдите детали и аксессуары для розлива напитков, а также детали для Корнелиуса, Замка принца, Серебряного короля, Анджело По и Короля сабли.

Втулки 2-ходового клапана Campagnolo (5 шт.)

Стандартные часы работы
Понедельник - пятница: 09:00 - 17:00

Большая суббота: 09:00 - 12:00 (Только по предварительной записи. Пожалуйста, позвоните заранее, чтобы организовать.)

Воскресенье: закрыто

Влияние COVID-19 на доставку
Мы отслеживаем влияние коронавируса COVID-19 по всему миру.Мы находимся в постоянном контакте с нашими курьерами по поводу любых возможных последствий для сервиса. Доставка может задерживаться курьером.

Бесплатная доставка - Доставка осуществляется бесплатно для большинства заказов на сумму более 30,00 фунтов стерлингов, при этом стоимость доставки начинается от 4,95 фунтов стерлингов для заказов ниже этой стоимости. Существуют надбавки за международную доставку, морскую доставку и некоторые районы Великобритании. Почтовые индексы, которые считаются удаленными или оффшорными, следующие: AB36-38, AB55-56, FK17-21, IV1-39, IV52-54, IV63, KW1-14, PA21-40, Ph29-40, Ph40-41. , Ph59-50, HS1-9, IV40-51, IV55-56, KA27-28, KW15-17, PA20, PA41-49, PA60-78, Ph52-44, ZE1-3.Точная стоимость доставки будет указана при оформлении заказа, если это применимо. Наше время отправки товаров на складе обычно составляет 24-48 часов, а доставка обычно занимает еще 3-5 рабочих дней. Убедитесь, что вы выбрали правильные варианты доставки, чтобы отображалась правильная стоимость пересылки, чтобы избежать задержек с вашим заказом. Если вы не выберете правильные параметры, это может повлечь за собой дополнительные расходы (дополнительную информацию см. В разделе «Выбор курьера»).

Некоторые колеса не участвуют в акции по бесплатной доставке.

Велосипеды - Все велосипеды перед отправкой проверяются в нашей мастерской. Заказы на велосипеды обычно отправляются в течение 48 часов с момента заказа. Обратите внимание - большинство велосипедов доставляются в частично собранном виде - это зависит от модели к модели, пожалуйста, позвоните, чтобы узнать, какое здание требуется, перед заказом.

Доставка для международных заказов - Обратите внимание, что все международные заказы, в том числе в страны ЕС, продаются без НДС, но могут облагаться импортными пошлинами и налогами, которые могут взиматься после того, как посылка будет доставлена ​​в вашу страну.Для получения подробной информации о текущих таможенных сборах, пожалуйста, свяжитесь с местными таможенными органами. НДС в Великобритании не взимается с заказов, доставленных за пределы Великобритании.

ТОЛЬКО ДЛЯ РОССИЙСКОЙ ФЕДЕРАЦИИ - Мы не можем доставлять по адресам проживания. Российская таможня отклонит посылку, и она будет возвращена нам. Пожалуйста, указывайте служебный адрес доставки для всех заказов. Мы не можем проверить адрес каждого заказа, поэтому для любых заказов с адресом проживания будет взиматься дополнительная плата за доставку, если они будут возвращены нам российской таможней.

Вашей страны нет в списке на нашем сайте? Не стесняйтесь связаться с нами, и мы предложим вам цену! Напишите нам на нашей странице «Контакты» и обязательно укажите свой почтовый индекс / почтовый индекс. Мы не сможем доставить на адреса PO BOX и BFPO.

Мы всегда стараемся соблюдать согласованные сроки доставки, однако мы не можем гарантировать их из-за сторонних курьеров или загруженности мастерской. Мы не несем ответственности за любые косвенные убытки из-за несвоевременной доставки.

Выбор курьера - Выбор неправильного варианта доставки для вашей страны / местоположения может привести к задержкам, поскольку нам, возможно, придется изменить заказ и применить любые дополнительные сборы за доставку. Любая отмена заказа из-за отказа оплатить правильную стоимость доставки может повлечь дополнительные расходы на обработку.

Адреса выставления счетов и доставки - Пожалуйста, убедитесь, что ваш адрес выставления счетов и доставки правильный при размещении заказа. Мы сделаем все возможное, чтобы все наши клиенты получили свой заказ, но мы не несем ответственности за любые ошибки в доставке, если адрес доставки неверен.

Проверка запасов - Большинство наших продуктов обычно есть на складе, и мы стараемся поддерживать наши уровни запасов как можно более актуальными и точными. Однако иногда наша система может не обновляться вовремя, и продукт может отсутствовать на складе, несмотря на то, что на странице продукта он отображается как «В наличии». Если вы заинтересованы в продукте и хотите дважды проверить его наличие, пожалуйста, свяжитесь с нами перед размещением заказа.

Даты отправки / Срок сдачи (предварительные заказы) - Мы стараемся предоставлять как можно более точную информацию о прибытии наших товаров для предварительного заказа.Указанные даты отгрузки / оплаты являются приблизительной оценкой того, когда продукты будут доступны, как указано нашими поставщиками. Даты отправки / срока могут быть изменены. Мы сделаем все возможное, чтобы держать наших клиентов в курсе.

профессиональных втулок жидкостного электромагнитного клапана, втулка Slef смазывая стальная для сбывания - втулки нержавеющей стали изготовление из китая (109155556).

Жидкостный соленоид В подшипнике используется нержавеющая сталь и самосмазывающийся сепаратор из армированного стекловолокном TEX.Чтобы придать дополнительную прочность клепаному сепаратору в этом подшипнике, были добавлены кевларовые вкладыши. Повышенная износостойкость и коррозионная стойкость, продление срока службы. Композитный подшипник скольжения с оберткой из нержавеющей стали 316 / PTFE, ткань, глайтлагер, втулки клапана | VSB-36

Профессиональные производители втулок электромагнитных клапанов

Втулки электромагнитных клапанов и втулки насосов

Смазочная втулка Slef Подшипники из нержавеющей стали 316 + ткань PTFE

На основе нержавеющей стали без масляной смазки

YOUR GATEWAY

YOUR GATEWAY

TO EXCELLEN

Выгодная цена в Китае + стабильное качество = конкурентоспособность

Основа из нержавеющей стали, спеченная с бронзовым порошком, покрытая тканью из волокон PTFE. Подходит для работы всухую, с низким коэффициентом трения, меньшим износом.

ПОДШИПНИК СКОЛЬЖЕНИЯ

Также называемый подшипником скольжения, содержащий смазочную поверхность и базовый слой, он может нести вал, чтобы избежать истирания и обеспечить хорошие характеристики самосмазывания.

Просмотрите наш каталог viiplus

VIIPLUS предоставляет индивидуальные конструкции и производство втулок и подшипников электромагнитных клапанов для производителей и системных интеграторов, следуя нашим основным принципам качества, адаптируемости и надежности, включая отличное послепродажное обслуживание.

Многолетний опыт в производстве клапанных втулок позволяет нам продвигаться к разработке новых «передовых» конструкций самосмазывающихся подшипников VIIPLUS для удовлетворения потребностей нескольких секторов, включая производство торговых автоматов и кофе-машин, производство автомойки, автоматизацию, медицину, продукты питания и напитки, водный контроль и хим.


  • Обернутый композитный подшипник скольжения
  • Ткань из углеродистой стали / волокна PTFE
  • Не требует обслуживания
  • Доступно по запросу
Макс.Нагрузка Статическая 350 Н / мм2 Темп. -50 ° C ~ + 250 ° C
Dynamic 180N / мм2
Коэффициент трения 0,03 ~ 0,20
Макс.
Теплопроводность 42 Вт (м x K) 1
Смазка 1 м / с ~ 3 м / с
Макс.PV (сухой) Кратковременный 3,6 Н / мм2 м / с Коэффициент теплового расширения
11 x 10-6 x K-1
Непрерывный

1,8 Н / мм2 м / s

  • Отличные характеристики скольжения и износа, особенно в случае вращательного и колебательного движения, хорошая амортизация, очень высокая грузоподъемность, отсутствие водопоглощения
  • Материал основы Углеродистая сталь
  • Скользящий слой ПТФЭ ткань
  • Материал опоры: нержавеющая сталь и бронза по запросу.
  • Удельная грузоподъемность статическая ≤ 350 [Н / мм2]
  • Удельная грузоподъемность динамическая ≤ 180 [Н / мм2]
  • Скорость скольжения <0.5 [м / с] 1 [м / с] со смазкой
  • Величина трения *** 0,03 [µ] до 0,20 [µ]
  • Температурная деформация - от 50 [° C] до + 250 [° C]
  • Макс. Значение PV1,8 [Н / мм² x м / с]
  • Рекомендуется применение оправки с соответствующим усилием.
  • Корпус ØH7
  • Внутренний Ø втулки после установки H9
  • Допуск вала от f7 до h8



это сухой подшипник скольжения с тканевой накладкой из клееных волокон PTFE.Поэтому смазка не требуется и не допускается.

  • Машиностроение и краностроение, приборостроение, сельскохозяйственные машины, арматура, водяные насосы, химическая промышленность

Этот тип подшипника скольжения и специальные размеры доступны только по запросу

Связаться с нами ...


Отправьте нам онлайн-запрос

Вы можете использовать нашу «Форму запроса», чтобы связаться с нами. Один из наших специалистов по продажам немедленно свяжется с вами.

прагматические решения - высококачественная продукция - сервис премиум-класса - справедливые цены

Hot Tags : нержавеющая сталь 316 подшипники + PTFE ткань сделано в Китае, производит, поставщики, завод, купить втулка дроссельной заслонки, стальная бронзовая порошковая втулка, втулка для узлов с жесткой шеей, подшипник из нержавеющей стали США, нержавеющая сталь boccole


Метки продукта:

Профессиональные жидкостные втулки электромагнитного клапана, Слеф смазывая стальные изображения втулки

Втулки распределительного вала - Втулки опережения и замедления - Шестерни

Втулки распределительного вала Chevrolet Advance & Retard - 3 степени

Уровень 1 указывает на хороший запасной распредвал для замены.Эти профили предназначены для улучшения отклика дроссельной заслонки и низкого предельного крутящего момента в фургонах, грузовиках, легковых автомобилях и морских судах, обеспечивая при этом экономичное движение. Эти кулачки характеризуются высоким вакуумом, плавным холостым ходом и максимальной эффективностью. Стандартный карбюратор или малый карбюратор куб.футов в минуту, трубные коллекторы малого диаметра и двойной выхлоп рекомендуются для максимальной эффективности. Предназначен для стандартных или близких к заводским двигателям и трансмиссий, сжатие 8,5: 1, кольцо и шестерня от 2,70 до 3,25, автоматическая трансмиссия со стандартным преобразователем или четырехступенчатая механическая трансмиссия.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Профили

уровня 2 предназначены для людей, которым требуется большая мощность и расширенный диапазон оборотов. Хорошо работает со штатными или близкими к стандартными двигателями и приводом в слегка модифицированном уличном двигателе. Эти распределительные валы обеспечивают отличную мощность в низком и среднем диапазоне для динамичных улиц, бездорожья и мягких морских применений. Модификации, которые должны сопровождать установку этих кулачков, включают коллекторы трубок малого диаметра, двойной выхлоп с низким ограничением, вторичный коллектор, карбюратор с увеличенным куб.футов в минуту и ​​переработанное или производительное зажигание.Для максимального выхода рекомендуется повышенное сжатие (9,5: 1). Рекомендуется использовать вторичный преобразователь крутящего момента с немного более высокой скоростью остановки, поскольку заводские преобразователи не позволяют двигателю обеспечивать адекватную скорость холостого хода и работу на холостом ходу. Эти распредвалы хорошо работают с четырехступенчатой ​​механической коробкой передач.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Распредвалы

Level 3 предназначены для двигателей средней модификации.Эти профили, предназначенные для работы на горячих улицах и полосах и на морских судах, имеют умеренный наклон на холостом ходу и предлагают расширенный диапазон оборотов с акцентом на мощность от верхнего нижнего до верхнего предела и сильный средний диапазон. Эти более высокие распредвалы с увеличенным сроком службы требуют пристального внимания к сочетанию задних шестерен и диаметров шин. Секрет здесь в том, чтобы выбрать набор зубчатых колес и зубчатых колес, а также диаметр шин, которые позволят двигателю работать в оптимальном диапазоне оборотов. Эти профили хорошо работают с четырехступенчатыми механическими коробками передач или автоматическими трансмиссиями, если используется гидротрансформатор с высоким торможением.Требуются коллекторы, двойной выхлоп, больший, чем штатный карбюратор, коллектор производительности и повышенная компрессия (от 9,5: 1 до 10,5: 1). Мягкое отверстие и большие клапаны улучшают работу.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Распредвалы

уровня 4 предназначены для сильно модифицированных двигателей. Эти распределительные валы имеют определенную крутизну на холостом ходу и лучше всего подходят для двойных применений на горячих улицах и трамплинах, на горячих морских судах или на овальных гусеницах.Эти измельчители демонстрируют высокий крутящий момент и мощность в среднем и верхнем диапазоне. Требуются коллекторы, двойной выхлоп, карбюратор большого кубометра в минуту, высокопроизводительное зажигание и повышенная компрессия 10,25: 1 и выше. Были бы полезны модификации головки цилиндров. Используется со стандартной механической коробкой передач или автоматической коробкой передач с гидротрансформатором с высоким остановом. Опять же, необходимо уделять пристальное внимание правильному выбору кольца и шестерни, а также диаметра шины.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Распредвалы

уровня 5 разработаны для полностью подготовленных гоночных двигателей и шасси с высокой степенью сжатия. Для получения максимальной выгоды требуются обширная модификация головки блока цилиндров, более крупные клапаны, облегченный клапанный механизм, титановые клапаны, карбюрация с максимальным расходом или впрыск топлива, гоночный газ, щелочной или нитро, магнето или электронное зажигание, исполнительный стержень и кривошипно-шатунный механизм, а также увеличенный зазор двигателя.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Уровень эффективности этого распределительного вала зависит от группы CID. См. Информацию, относящуюся к вашей группе CID, в более подробном описании продукта ниже.

Уровень 1 указывает на хороший запасной распредвал для замены. Эти профили предназначены для улучшения отклика дроссельной заслонки и низкого предельного крутящего момента в фургонах, грузовиках, легковых автомобилях и морских судах, обеспечивая при этом экономичное движение. Эти кулачки характеризуются высоким вакуумом, плавным холостым ходом и максимальной эффективностью.Стандартный карбюратор или малый карбюратор куб.футов в минуту, трубные коллекторы малого диаметра и двойной выхлоп рекомендуются для максимальной эффективности. Предназначен для стандартных или близких к заводским двигателям и трансмиссий, сжатие 8,5: 1, кольцо и шестерня от 2,70 до 3,25, автоматическая трансмиссия со стандартным преобразователем или четырехступенчатая механическая трансмиссия.

Профили

уровня 2 предназначены для людей, которым требуется большая мощность и расширенный диапазон оборотов. Хорошо работает со штатными или близкими к стандартными двигателями и приводом в слегка модифицированном уличном двигателе. Эти распределительные валы обеспечивают превосходную мощность в низком и среднем диапазоне для динамичных улиц, бездорожья или мягких морских применений.Модификации, которые должны сопровождать установку этих кулачков, включают коллекторы трубок малого диаметра, двойной выхлоп с низким ограничением, вторичный коллектор, карбюратор с увеличенным куб.футов в минуту и ​​переработанное или производительное зажигание. Для максимального выхода рекомендуется повышенное сжатие (9,5: 1). Рекомендуется использовать вторичный преобразователь крутящего момента с немного более высокой скоростью остановки, поскольку заводские преобразователи не позволяют двигателю обеспечивать адекватную скорость холостого хода и работу на холостом ходу. Эти распредвалы хорошо работают с четырехступенчатой ​​механической коробкой передач.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Уровень эффективности этого распределительного вала зависит от группы CID. См. Информацию, относящуюся к вашей группе CID, в более подробном описании продукта ниже.

Профили

уровня 2 предназначены для людей, которым требуется большая мощность и расширенный диапазон оборотов. Хорошо работает со штатными или близкими к стандартными двигателями и приводом в слегка модифицированном уличном двигателе.Эти распределительные валы обеспечивают превосходную мощность в низком и среднем диапазоне для динамичных улиц, бездорожья или мягких морских применений. Модификации, которые должны сопровождать установку этих кулачков, включают коллекторы трубок малого диаметра, двойной выхлоп с низким ограничением, вторичный коллектор, карбюратор с увеличенным куб.футов в минуту и ​​переработанное или производительное зажигание. Для максимального выхода рекомендуется повышенное сжатие (9,5: 1). Рекомендуется использовать вторичный преобразователь крутящего момента с немного более высокой скоростью остановки, поскольку заводские преобразователи не позволяют двигателю обеспечивать адекватную скорость холостого хода и работу на холостом ходу.Эти распредвалы хорошо работают с четырехступенчатой ​​механической коробкой передач.

Распредвалы

Level 3 предназначены для двигателей средней модификации. Эти профили, предназначенные для работы на горячих улицах и полосах и на морских судах, имеют умеренный наклон на холостом ходу и предлагают расширенный диапазон оборотов с акцентом на мощность от верхнего нижнего до верхнего предела и сильный средний диапазон. Эти более высокие распредвалы с увеличенным сроком службы требуют пристального внимания к сочетанию задних шестерен и диаметров шин. Секрет здесь в том, чтобы выбрать набор зубчатых колес и зубчатых колес, а также диаметр шин, которые позволят двигателю работать в оптимальном диапазоне оборотов.Эти профили хорошо работают с четырехступенчатыми механическими коробками передач или автоматическими трансмиссиями, если используется гидротрансформатор с высоким торможением. Требуются коллекторы, двойной выхлоп, больший, чем штатный карбюратор, коллектор производительности и повышенная компрессия (от 9,5: 1 до 10,5: 1). Мягкое отверстие и большие клапаны улучшают работу.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Уровень эффективности этого распределительного вала зависит от группы CID.См. Информацию, относящуюся к вашей группе CID, в более подробном описании продукта ниже.

Распредвалы

Level 3 предназначены для двигателей средней модификации. Эти профили, предназначенные для работы на горячих улицах и полосах и на морских судах, имеют умеренный наклон на холостом ходу и предлагают расширенный диапазон оборотов с акцентом на мощность от верхнего нижнего до верхнего предела и сильный средний диапазон. Эти более высокие распредвалы с увеличенным сроком службы требуют пристального внимания к сочетанию задних шестерен и диаметров шин.Секрет здесь в том, чтобы выбрать набор зубчатых колес и зубчатых колес, а также диаметр шин, которые позволят двигателю работать в оптимальном диапазоне оборотов. Эти профили хорошо работают с четырехступенчатыми механическими коробками передач или автоматическими трансмиссиями, если используется гидротрансформатор с высоким торможением. Требуются коллекторы, двойной выхлоп, больший, чем штатный карбюратор, коллектор производительности и повышенная компрессия (от 9,5: 1 до 10,5: 1). Мягкое отверстие и большие клапаны улучшают работу.

Распредвалы

уровня 4 предназначены для сильно модифицированных двигателей.У них есть определенный наклон на холостом ходу и они лучше всего подходят для двойного назначения «горячая улица» / «драг-полос», «горячая морская вода» и овальные гусеницы. Эти измельчители демонстрируют высокий крутящий момент и мощность в среднем и верхнем диапазоне. Требуются коллекторы, двойной выхлоп, карбюратор большого кубометра в минуту, высокопроизводительное зажигание и повышенная компрессия 10,25: 1 и выше. Были бы полезны модификации головки цилиндров. Используется со стандартной механической коробкой передач или автоматической коробкой передач с гидротрансформатором с высоким остановом. Опять же, пристальное внимание к правильному кольцу и шестерне, выбор диаметра шины является обязательным.

Если вы не уверены, какой профиль кулачка лучше всего соответствует вашим потребностям, свяжитесь с нашей службой технической поддержки по телефону 619-661-6477.

Электротермический комплексный метод анализа дефектных вводов на стороне клапана преобразователя высокого напряжения постоянного тока при многочастотных гармониках напряжения и тока

Основные моменты

Электротермический комплексный метод анализа вводов при наложении многократных гармоник предложена частота гармоник напряжения и тока.

Расстроена модель расчета температурного поля дефектных вводов при многочастотных гармониках тока.

Предложен метод обнаружения дефекта перегрева проходного изолятора на токопроводящей трубке.

Abstract

Механизм разрушения изоляции проходных изоляторов из пропитанной смолой бумаги (RIP) трансформатора преобразователя HVDC в условиях высокой температуры окружающей среды и сильного электромагнитного поля исследуется в этом исследовании с помощью нового метода комплексного электротермического анализа. .Учитывая, что вводы работают в условиях многочастотных гармоник напряжения и тока, для напряжения и тока с пятью частотами установлен метод анализа суперпозиции на основе анализа спектра Фурье формы волны номинального напряжения и формы волны тока полной нагрузки. Затем применяются методы расчета тепловых потерь, температурного поля и электрического поля вводов с RIP-изоляцией на стороне клапана преобразователя трансформатора при двух состояниях неисправности: (1) дефект перегрева, вызванный ненормальным контактом пружины на переходе медно-алюминиевой проводящей трубки. соединение и (2) подвешивание электрического потенциала, вызванное разъединением между крайним слоем фольги конденсатора и заземленным фланцем.Дефект перегрева во втулке со стороны клапана с пружинным контактом на токопроводящей трубке успешно обнаружен предложенным методом для подтверждения его эффективности. Этот метод может использоваться для оптимизации изоляции вводов и токоведущих конструкций, а также для диагностики нарушений изоляции проходных изоляторов с RIP-изоляцией на стороне клапана.

Ключевые слова

Многочастотное напряжение и ток

Втулка на стороне клапана

Электротермический комплексный метод анализа

Дефект перегрева

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

© 2021 Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Curtiss-Wright Nuclear - Углеродные втулки для энергетики и промышленных рынков

AP Services, бренд продукции и услуг компании Curtiss-Wright, производит изделия для клапанов и насосов с самыми низкими показателями утечки и трения в отрасли. После обширных испытаний AP Services обнаружила, что чрезмерно большие уплотнительные кольца увеличивают трение и вызывают плохую передачу нагрузки сальника, что приводит к менее чем оптимальной производительности.Компания AP решила эту проблему, использовав графитовые втулки, чтобы занять место, которое ранее занимали излишки уплотнительных колец. Графитовые втулки типа 5005 и 5010 обеспечивают опору штока на клапанах, которые установлены горизонтально или под углом, компенсируют малые зазоры клапанов и способствуют выравниванию штока, что приводит к улучшению характеристик клапана, нагрузке на седло и увеличению срока службы уплотнения.

AP Services Графитовые втулки изготавливаются из мелкозернистого, высокоплотного, высокочистого изотропного графита с высокой прочностью на сжатие и низким коэффициентом теплового расширения.Втулки поставляются с вертикальным разъемом и прецизионной обработкой с заданными зазорами для размещения в каждой сальниковой коробке. Чтобы облегчить снятие, каждая втулка просверливается и нарезается на одном конце.

Графитовые втулки типа 5005 и 5010 чрезвычайно прочны и предназначены для использования в качестве постоянного приспособления после установки. Разница между двумя стилями - прочность на сжатие. Втулки высокой плотности Style 5010 обладают превосходными характеристиками и предназначены для работы в самых суровых условиях. Графитовые втулки типа 5005 и 5010 могут изготавливаться с точными допусками и доступны в стандартной или заданной длине.

AP Services рекомендует, если сальник и / или сальник расположены под углом, графитовая втулка должна быть обработана до соответствующего угла или между двумя поверхностями должен быть помещен амортизирующий материал. Пожалуйста, свяжитесь с AP Services с вашими конкретными требованиями и любыми вопросами.

Общие технические условия

Максимальная температура 5,000 ºF
Плотность Style 5005 - 110 фунтов./ куб. футы
Style 5010 - 112 фунтов / куб. футов

Стандартные размеры

1 дюйм, 2 дюйма, 4 дюйма и 6 дюймов (другие длины доступны по запросу)

Композитный Vespel® CR-6100 | Втулки Boulden серии B

Boulden поставляет неметаллические композитные материалы, такие как Vespel® CR-6100 и Boulden B-Series, которые могут использоваться для изготовления стабилизирующих втулок вала насоса. Наши материалы стабильны по размеру, не заедают, не заедают, легко обрабатываются и очень долговечны.

Зачем нужна стабилизация вала насоса?

Одной из основных причин выхода из строя механического уплотнения или набивки является чрезмерный прогиб вала насоса. Прогиб вала насоса создает неравномерные нагрузки на участки уплотнения, преждевременный износ и сокращение срока службы компонентов. Чрезмерный прогиб вала насоса также может привести к сильной вибрации, которая сокращает срок службы подшипников. В крайних случаях чрезмерный прогиб вала может даже вызвать отказ вала насоса.

Почему центробежный насос страдает чрезмерным прогибом вала?

Существует две основные причины чрезмерного прогиба вала насоса.Во-первых, это конструкция насоса. Многие конструкции насосов имеют длинные и тонкие валы. Отношение жесткости вала, или отношение L / D, указывает на гибкость вала насоса. Проще всего подумать о том, что чем длиннее и тоньше вал насоса, тем больше он подвержен чрезмерному прогибу вала насоса.

Вторая причина прогиба вала - исправная. Центробежные насосы во время работы создают радиальные силы. Эти силы связаны со скоростью потока. Когда насос работает около своей BEP (точки максимальной эффективности), радиальная сила находится на минимальном уровне.По мере того, как насос работает дальше от BEP, эти силы увеличиваются. Чтобы упростить этот аспект, работа с низким расходом создает высокие радиальные силы, которые могут вызвать чрезмерный прогиб вала.

Решение для стабилизирующей втулки вала

Распространенным методом устранения отклонения вала насоса является установка стабилизирующей втулки вала насоса в нижней части сальника насоса или в камере механического уплотнения вместо исходной втулки с горловиной. Идея состоит в том, чтобы установить более длинную втулку с горловиной с уменьшенным зазором, чтобы уменьшить прогиб вала у механического уплотнения или набивки.

Рекомендации по проектированию:

  • Втулка должна быть максимально длинной для создания максимальной опоры подшипника.
  • Зазор во втулке должен быть уменьшен настолько, чтобы свести к минимуму прогиб вала насоса.
  • И наоборот, зазор должен обеспечивать промывку механического уплотнения (при условии, что план 11 API) для поддержания достаточной скорости потока.
  • Если это абразивная среда, может потребоваться чистая промывка стабилизирующей втулки насоса.
  • Материал, который вы используете, должен выдерживать рабочую температуру и химические вещества, тереть контакт с валом, и его можно обработать и установить в существующую геометрию.

Свяжитесь с Boulden для получения композитных стабилизирующих втулок вала насоса сегодня

Boulden предлагает ряд материалов, из которых можно изготавливать стабилизирующие втулки вала. За консультацией по выбору лучшего материала для вашего приложения или за помощью в дизайне обращайтесь в Боулден.У нас есть необходимый вам материал на складе, и мы можем доставить сырье или обработанные детали в кратчайшие сроки.

Помимо стабилизирующей втулки вала, мы создали еще лучшее решение для стабилизации вала насоса. Если вы работаете над проектом прямо сейчас, запросите расценки, и мы поможем вам сделать вашу помпу лучше, чем когда она была новой. До следующего раза, будь осторожен.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
