А что, если поставить колеса побольше? — экспертиза ЗР

Многие автолюбители задаются подобным вопросом, но далеко не все решаются отойти от рекомендаций производителя.

Замена штатных колес автомобиля — это один из видов простейшего тюнинга. Зачем это нужно? Вариантов много. Самая распространенная причина — не нравится внешний вид. Скажем, вы хотите, чтобы колеса выглядели эффектнее. Для этого диск должен быть большего диаметра. Ну или купили бэушную машину, а дизайн колесных дисков вам категорически не подходит. Быть может, вам приглянулись какие-то конкретные диски, но их размерность не входит в перечень, рекомендованный производителем автомобиля. Поменять колеса можно и исходя из соображений практичности. Но чем установка таких колес может обернуться в будущем? Давайте разбираться.

Для начала вспомним ключевые параметры колеса.

Основные размеры шины: D — наружный диаметр шины; Н — высота профиля шины; В — ширина профиля шины; d — посадочный диаметр обода колеса (шины).

Основные размеры шины: D — наружный диаметр шины; Н — высота профиля шины; В — ширина профиля шины; d — посадочный диаметр обода колеса (шины).

Материалы по теме

Далее рассказ поведем на примере шин для весьма распространенного на автомобилях В-класса размера 185/65 R15. Это популярные Рио, Солярисы, Логаны, Ларгусы и т.д. Кст

www.zr.ru

Что такое вылет диска и на какие показатели он влияет?

Всем доброго времени суток! На протяжении продолжительного времени я публиковал статьи посвященные автомобильным шинам, это и интереснейшая статья о недостатках низкопрофильной резины, где я поведал свой печальный опыт и сравнение шипованной и фрикционной резины (липучки). Сегодня несколько отступлю от этой тематики. Знаете ли вы, что такое вылет диска и на что влияет данный параметр? Уверен, что многие понятия не имеют на этот счет. Ну а так, как в нашем блоге принято рассматривать разнообразные интересные публикации на автомобильную тематику, то будем следовать этой тенденции. Познакомимся с понятием вылета диска поближе.

   Что представляет собой данное понятие

Считается, что это один из ключевых параметров, относящийся к области геометрии. Существуют допустимые отклонения, и если они будут нарушены, то такой диск будет даже затруднительно установить на колесную ступицу. Тем не менее, на многих форумах не прекращаются дебаты на тему того, насколько отклонение может отличаться от штатного.

Незначительный размер отклонения в принципе допускает эксплуатацию колеса, особенно, если это прописано в руководстве по эксплуатации на Ваш авто. Продавцы в автомагазинах могут сказать примерно следующее: если колесо не цепляет при движении за подвеску или кузов, то его можно ставить и кататься. Это неудивительно, поскольку их основной задачей является как раз продажа этих самых дисков и всего сопутствующего инвентаря.

   Как рассчитывается и маркируется

Для того, чтобы ответить на вопрос «как узнать вылет диска», нужно начать с того, что представляет собой эта величина. По своей сути, это расстояние между вертикальным значением плоскости колеса и плоскостью, в которой он прикладывается к колесной ступице. Выражается оно в миллиметрах. Поэтому вылет может быть не только положительным, но еще нулевым, либо иметь отрицательное значение. От него зависит дистанция между центрами колес по одной и той же оси.

Для одной и той же модели автомобиля максимальный вылет с его допустимыми отклонениями будет один и тот же, по рекомендациям автопроизводителей. Для обозначения этого критерия используется кодировка ЕТ, после которой следует число. Оно-то и означает фактическое расстояние в миллиметрах. Встретить это обозначение можно непосредственно на самом диске. К примеру, ЕТ 0 (нулевой вылет), ЕТ-15 (с отрицательным вылетом), ЕТ 40 (больший, положительный вылет).

   Почему важно придерживаться заводских величин вылета

Даже незначительное отклонение от этого параметра от заявленных производителем величин, нежелательно допускать. Дело в том, что это влияет на условия, в которых придется работать всей подвеске и отдельным ее компонентам. Изменяя значение, нагрузка на них увеличивается, а это обязательно приведет к их досрочному выходу из строя. В то же время, в отдельных моделях автомобилей этот параметр вполне может быть отличным друг от друга. Просто конструкторы при проектировке автомобиля имеют дело с огромным количество разнообразных параметров, которые приходится подгонять, и от которых будут зависеть требования, которые предъявляются ко всей подвеске.

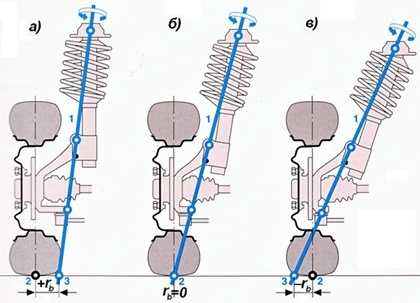

Не углубляясь в дисциплину “Теория автомобиля” прокомментирую рисунок. Рис б — как должно быть, то есть параметры колесных дисков соответствуют, заявленным производителем. Рис а, в — отклонение параметра вылета, либо в “+”, либо в “-”. Сами видите, как будет приложена нагрузка (синий цвет), а это приводит к повышенному износу элементов ходовой части, в первую очередь ступичных подшипников.

Даже масса двигателей уже оказывает свое влияние на подвеску, и эту нагрузку также необходимо учитывать. Конструкция должна обеспечивать максимальную надежность. При этом, должны быть сохранены не только уровень комфорта, но и управляемость самого транспортного средства. Увеличение расчетного значения вылета по отношению к заводскому вынуждает такое колесо в процессе эксплуатации глубже садиться на ступицу.

Из-за смещения центральной оси дисков неизбежно произойдет смещение рулевой оси. В результате изменятся параметры управляемости автомобиля, предусмотренные конструкторами. Ну и, как следствие — изменение моментов сил, оказывающих свое воздействие на подвеску, а это уже небезопасно для движения. На сегодняшний день, в продаже можно встретить проставки — специальные приспособления, которые позволяют монтировать диски с неоригинальным вылетом. Применять их или нет, пусть каждый решает для себя самостоятельно.

Сегодня мы с Вами могли убедиться, как определить вылет, насколько важным является параметр вылета диска, и почему этим не следует пренебрегать.

Если колеса Вашего транспортного средства подобраны правильно и сам авто находится в исправном техническом состоянии, то на таком можно ехать хоть на край света. Тема путешествий актуальна круглый, кто-то планирует свой отпуск за неделю до выезда, а кто-то за 6–7 месяцев. Обязательно прочитайте статьи про преодоление Керченской переправы по пути в Крым и про особенности аренды машины заграницей: в Турции и Черногории. Читайте блог дальше — впереди ждет много интересного, а самое главное, полезного для любого автолюбителя. До новых встреч, друзья!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы


Автор:Андрей

avto-kul.ru

Что такое вынос руля велосипеда. Как правильно подобрать и настроить вынос руля.

Отредактировано: 22.11.2018

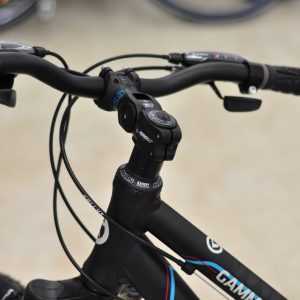

Вынос руля – это деталь велосипеда, соединяющая руль с вертикальным рулевым штырем (штоком вилки). Еще его называют рулевой кронштейн. Относится к жизненно важным велосипедным деталям, на которых нельзя экономить.





Жизненно важные детали велосипеда:

Поломка или неправильная работа этих деталей может привести к очень серьезным травмам на дороге, вплоть до трагедии.

Влияние размера выноса (его длины) на управляемость велосипеда

Длина выноса – одна из характеристик геометрии рамы велосипеда, влияющая на посадку велосипедиста и управляемость байка.

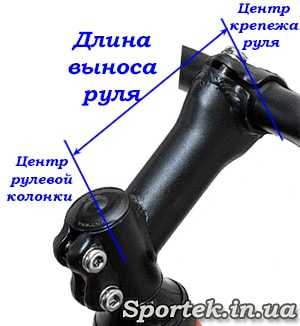

Измеряется как расстояние от центра рулевой колонки до центра крепежа руля. Чем больше вынос, тем более горизонтальная посадка у велосипедиста, что особенно удобно при длительных поездках.

Более короткий вынос улучшает маневренность, так как поворачивать руль удобнее – он ведь ближе к телу велосипедиста и оси рулевой колонки. Короткие и утолщенные используются чаще всего для даунхилла и BMX. Они улучшают маневренность при езде и более прочные, что очень важно для этих  стилей катания.

Более длинный кронштейн делает повороты труднее и менее предсказуемыми. Они  позволяют принимать более горизонтальную посадку, улучшая аэродинамику, что важно для длительных путешествий.

Существуют модели велосипедов вообще без выноса. В них руль приварен непосредственно к рулевому штырю. Настраивать и регулировать посадку велосипедиста на них можно только меняя высоту руля.

В зависимости от типа рулевой колонки, установленной на велосипеде, конструкции выносов бывают:

  • Интегрированные со стержнем, вставляемым внутрь штока вилки.

    Используются на резьбовых рулевых колонках. У них очень легко менять высоту руля, но они тяжелее и их конструкция сложнее.

  • Надеваемые на шток вилки на безрезьбовых рулевых колонках.

    В них сложнее настраивать высоту руля, но они легче и конструктивно проще.

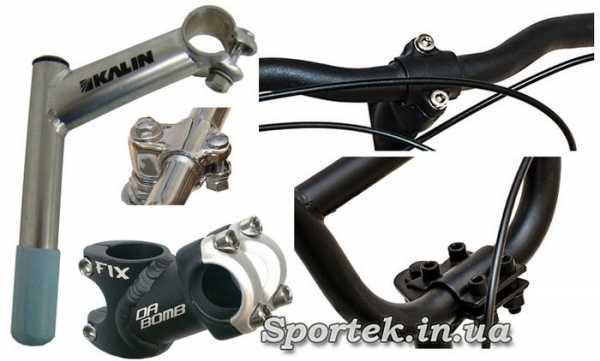

В зависимости от болтов, крепящих руль выносы делятся на:

  • Одноболтовые;
  • Двухболтовые
  • Четырехболтовые

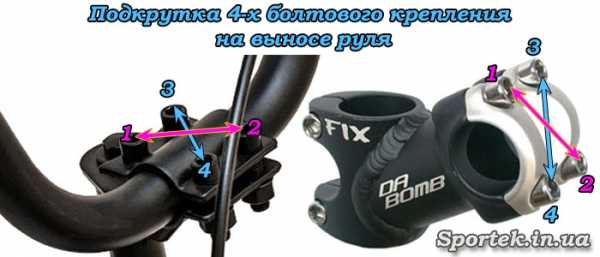

Да, небольшой нюанс. Если руль велосипеда крепиться в выносе 4-мя болтами (часто это на детских и подростковых моделях), то их лучше подкручивать по очереди, по диагонали, как показано на рисунках.

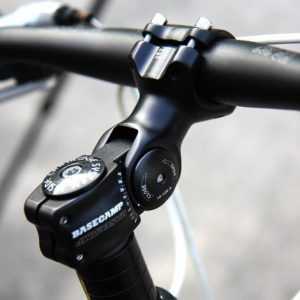

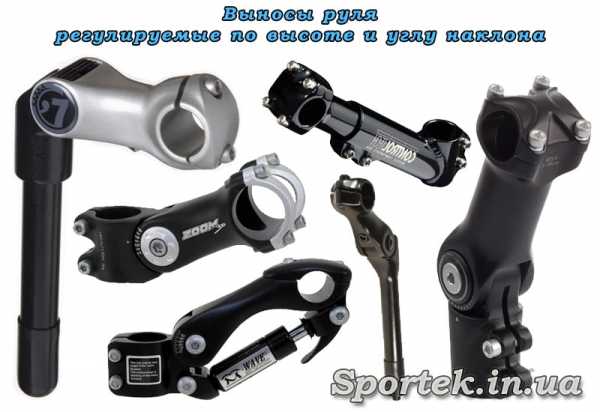

Бывают еще регулируемые выносы – это уже более сложное устройство, которое позволяет регулировать высоту и угол наклона руля.



При подборе выноса учитывайте оба диаметра: самого руля и рулевого штыря.

Иначе можно купить рулевой кронштейн, в котором не получится закрепить руль.

  1. Диаметр руля.

  • 22,2 мм – для стальных рулей ВМХ
  • 1 дюйм или 25,4 мм (стандарт) – используется в дорожных велосипедах и BMX
  • 26 мм - рули для шоссейных велосипедов
  • 28,6 мм - так же довольно часто встречается
  • 31,8 мм (оверсайз) – используется в большинстве горных велосипедов
  • 35 мм - используется гораздо реже, но все же встречается.

Как правильно измерить толщину руля установленного на велосипеде описано в отдельной статье здесь.

  1. Диаметр рулевого штыря (посадочный диаметр на шток)

  • 1 дюйм.
  • 1,125 дюйма – самый распространенный
  • 1,5 дюйма

Как правильно подобрать длину выноса руля.

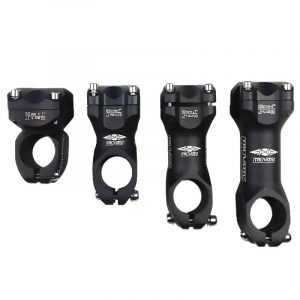

Выносы бывают различной длинны: от 0 до 140 мм. Для правильной подборке необходимой длины выноса действуйте по следующему алгоритму:

  1. Установите правильно седло велосипеда.
  2. Прижмите локоть к концу носика седла.
  3. При этом кончики пальцев должны касаться руля (плюс-минус пару сантиметров) – как Вам будет удобно самому сидеть на велосипеде.
  4. Если Вам предстоят дальние поездки или велопоходы, то руль должен располагаться дальше, чтобы тело принимало более горизонтальное положение. При таких условиях кончики пальцев должны дотягиваться до середины выноса руля.

В большинстве случаев оптимальная длина выноса 100-120 мм. Если следуя этим правилам Вы не сумели подобрать нужный вынос, значит, эта рама велосипеда слишком мала и нужно выбирать другую.

При подборе длины выноса учитывайте некоторые моменты:

  1. С длинным выносом тело велосипедиста с большей силой давит на переднее колесо. Это хорошо при езде в гору - байк меньше "козлит", а вот при частых спусках с гор - это плохо. Для этого лучше использовать короткие.
  2. Длинный делает посадку более горизонтальной и грузит руки.
  3. Чем короче вынос - тем лучше маневренность.
  4. С коротким - центр тяжести ближе к заднему колесу и легче выдергивать вверх переднее колесо для любителей разных велотрюков.
  5. Короткий вынос удобен при закручивании руля в воздухе. При этом не создаётся кренящий момент и не тратятся силы на удержание равновесия.

Помните - часто нужно просто попробовать: с каким выносом удобнее Вашему телу. Ведь это зависит от его особенностей, геометрии рамы велосипеда, стиля и географии покатушек и прочих факторов. Одному удобно с 40 мм, а другому с 140 мм.

Материалы, из которых изготавливают выносы те же самые, их которых изготавливают и рамы. В основном это стальные или алюминиевые сплавы, карбон, редко титан. Кроме материала выносы различаются методами изготовления.

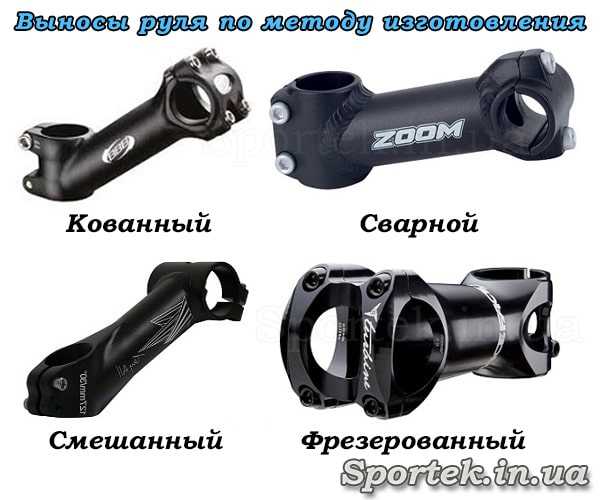

В зависимости от метода изготовления выносы делятся на:

  • Кованые. Самый лучший вариант. Такие кронштейны самые легкие, прочные и имеют долгий срок службы. Так как у них нет сварных швов – у них нет и слабых мест. Однако они дороже, чем следующие два типа.
  • Сварные. Тяжелее чем кованные. Если сварной шов не очень качественный, то в месте наибольших нагрузок – около рулевого штыря могут появиться трещины. Среди этого типа самый большой выбор различных размеров. Они проще в изготовлении и поэтому дешевле.
  • Фрезерованные: изготавливают методом фрезеровки алюминиевых отливок. Они самые тяжелые, но и самые надежные.
  • Смешанные. У них зажим вилки находится прямо в теле выноса, а зажим руля приварен. Сопоставимы по надежности с кованными, а весят меньше чем сварные.

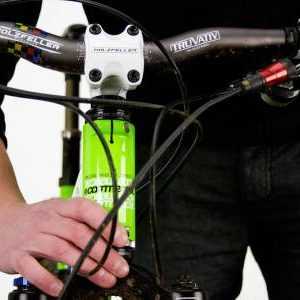

При установке нового выноса проверьте, чтобы он стоял ровно вдоль переднего колеса.

Установка выноса руля в рулевую трубу

Если вынос интегрирован со стержнем для установке в рулевой трубе, то при его установке проверьте, есть ли у него на стержне специальная метка по ограничению установки по высоте.

Аналогично правильной установке подседельного штыря нельзя вытаскивать стержень выноса выше специальной ограничительной метки, нанесенной на нём. Обычно там пишут "Stop" или "MAX". Этой метки не должно быть видно из рулевой трубы при правильной установке выноса.

Если такой метки нет, тогда проверье, чтобы вынос был прочно зажат в рулевой трубе и не шевелился под сильной нагрузкой. Старайтесь, чтобы стержень хотя бы на треть заходил в трубу.

Более детально о том как поднять или опустить вынос нуля описано в отдельной статье "Как поднять или опустить руль на велосипеде".

Вынос руля с амортизатором

Прогресс не стоит на месте и производители велоаксессуаров постоянно совершенствуют их. Не обходит этот процесс и производство выносов руля. Одну из интересных идей предлагает компания Aeroforge, выпустившая на рынок амортизационный вынос руля Stafast.

Этот миниатюрный алюминиевый вынос с воздушным амортизатором весит порядка 350 грамм. С помощью насоса, идущего в комплекте, в нем можно менять давление и, соответственно, уровень жесткости под вес конкретного велосипедиста. Еще одной особенностью является то, что в нем так же меняется и угол наклона, что создает дополнительные удобства при настройке.

С учетом того, что главным его предназначением является гашение небольших, но частых неровностей, установка такого выноса на велосипеде с жесткой вилкой выглядит очень хорошей идеей.

Диапазон движения самого воздушного амортизатора составляет один сантиметр, чего прекрасно хватает для гашения мелких неровностей на легко пересеченной местности и грунтовых дорогах.

Есть у него и недостаток – цена. Она составляет около 350 долларов США, что в нынешних реалиях достаточно дорого и по такой цене у нас можно купить амортизационную вилку.

Видео о подборе выноса на МТВ велосипеды

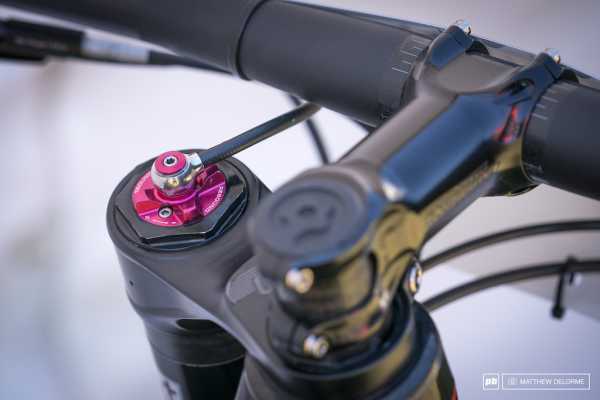

Как грамотно закрепить вынос руля, что бы он не проворачивался рассказано в этом видео

Дополнительная информация о велосипедных рулях

  1. Как выбрать руль для велосипеда
  2. Как поднять или опустить руль на велосипеде
  3. Как измерить толщину руля на велосипеде
  4. Как выбрать грипсы (ручки руля) на велосипедный руль
  5. Как снять старые грипсы и поставить новые на руль велосипеда
  6. Велосипедные рога на руле. Для чего нужны, как подобрать и поставить.
  7. Как выбрать и правильно сделать обмотку руля велосипеда



www.sportek.in.ua

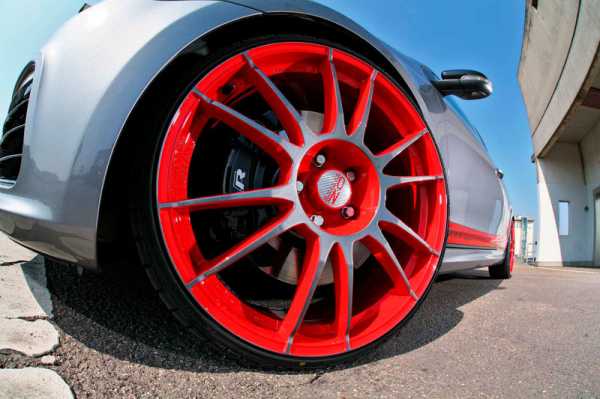

Вылет колесного диска автомобиля: что это такое

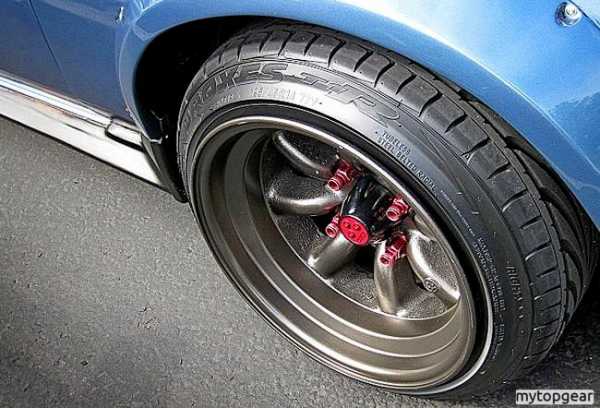

Сейчас довольно модно устанавливать на автомобили нестандартные колеса. Это один из популярнейших методов тюнинга автомобиля. Но прежде чем покупать низкопрофильные колеса, необходимо учесть допустимый вылет колесных дисков. Ведь далеко не каждый диск подойдет под конкретную модель автомобиля. Итак, рассмотрим, как подобрать вылет диска и на что влияет этот параметр.

Содержание статьи

Вылет диска – что это такое

Вылет колесного диска это не выступ части колеса от кузова, а несколько другое понятие понятие.

Стоит отметить: что такое вылет колесного диска, знает не каждый автомобилист. К примеру, некоторые под этой характеристикой определяют размер выступающей части колеса от кузова. Но этот не совсем так.

Возможно вам будет интересно узнать о шинной технологии RunFlat? Подробности читайте в этой статье

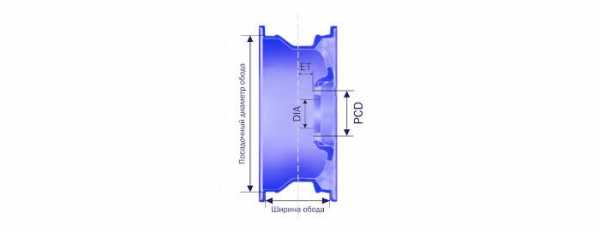

Каждый диск имеет привалочную плоскость, то есть место соприкосновения со ступицей. И вылет автомобильного диска – это дистанция между привалочной плоскостью и вертикальной его осью, разделяющей диск на две одинаковые части.

Многие не учитывают этот параметр при выборе колес, чем делают большую ошибку. Ведь это важная геометрическая характеристика данного изделия, которая может существенно влиять не только на качество работы системы подвески (как обычной, так и пневмоподвески), но и на безопасность движения автомобиля. Выбирая новые диски, водители могут часто совершать такие ошибки:

  • приобретать изделия, ориентируясь сугубо на красоту их внешнего вида;
  • полностью доверять консультантам, которые не всегда оперируют верными данными;
  • приобретать колеса без учета их маркировки.

В чем измеряется параметр

Если вам нужно понимать, как узнать вылет диска, все, что нужно знать – его обозначение ET (с немецкого – глубина выдавливания) и формулу расчета:

ET=a-b/2

где, «а» обозначает дистанцию между местом соприкосновения диска со ступицей и его внутренней плоскостью, а «b» – ширину диска соответственно. Что касается того, в чем определяется размер вылета колесных дисков, то расчет делают в миллиметрах.

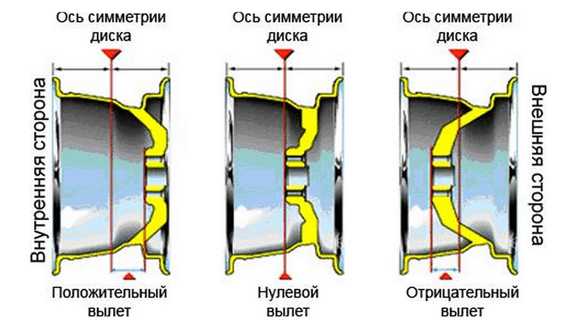

Виды вылета диска

Произведя расчеты для разных моделей вы можете обнаружить, что есть три ситуации:

  • диски с отрицательным вылетом;
  • диски с нулевым вылетом;
  • положительный вылет диска.

Чем больше вылет, тем более отдалена его вертикальная ось от места крепежа к ступице. Самое частое явление – именно положительная разница вылета дисков, то есть когда ось отдалена от места крепления.

Как часто нужно делать балансировку колес? Узнайте прямо сейчас!

О видах вылета колесных дисков смотрите следующее видео:

На что влияет вылет колесного диска автомобиля

Эта характеристика прямо влияет на колесную базу. Так, изменение вылета диска повлечет за собой либо явление, когда колеса будут выступать за пределы автомобиля, либо, когда они будут спрятаны глубоко внутри. И если не интересоваться, как рассчитать вылет диска, а подбирать колеса без учета этой характеристики, возможны следующие отрицательные последствия:

Каждый производитель имеет свои регламентируемые требования к этому параметру. Более того, регламентируются на вылет диска допустимые отклонения в таблице, ознакомившись с которой, можно понимать, какие колеса можно выбирать.

Крайне важно следовать рекомендациям, которые дает производитель, ведь он до этого делал испытания и знает, какой параметр ЕТ наиболее оптимален для конкретного кузова.

А здесь о том, как можно открутить прикипевший болт https://mytopgear.ru/interesting/raznoe/kak-otkrutit-prikipevshiy-bolt/

Как правильно выбирать диски

Итак, колеса нужно приобретать строго с учетом характеристик, которые указывает производитель. Как правило, допуск составляет до 5 мм, а то и меньше. Но на сегодня на рынке представлено очень много моделей автомобилей со своими характеристиками, поэтому довольно трудно подобрать нужный вариант конкретно для своей машины. Но необходимо не идти на компромисс, а находить нужное решение.

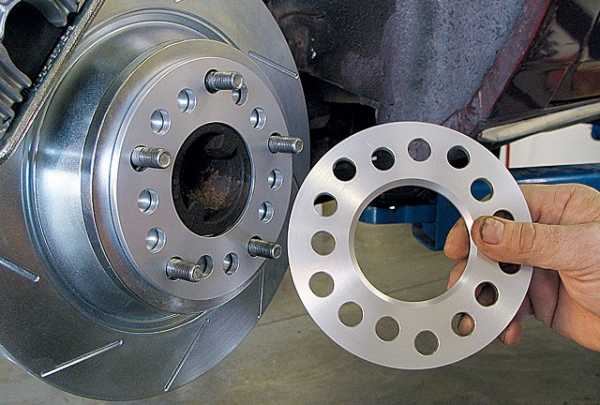

Но все же альтернативный вариант есть. Это проставки для вылета колесных дисков. Данное решение – плоские металлические блины, которые можно поставить между колесом и ступицей. То есть, если заданный параметр несколько отличается от нужного, можно добрать необходимую толщину проставками. Также их используют для расширения колесной базы или если положение или количество отверстий под крепежные болты не совпадает с заданным.

Если вы решили использовать проставки, необходимо найти товар, который будет иметь высочайшее качество. Иначе это может привести к более быстрому выходу из строя некоторых элементов подвески, а то и к серьезной аварии.

mytopgear.ru

Размер имеет значение . Выноса.


Рано или поздно, каждый велосипедист задумывается над выбором. Короткий или длинный вынос?

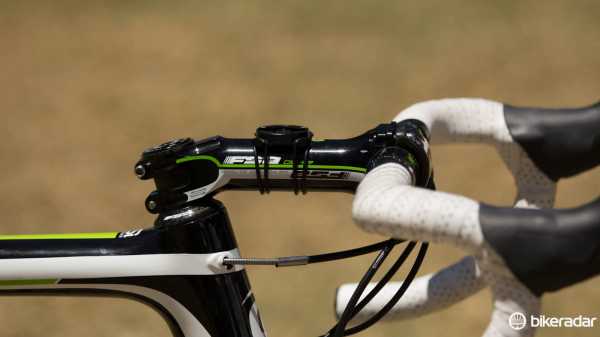

На сегодняшний день, большинство профессиональных шоссейных велогонщиков используют длинные, очень длинные выноса:

Peter Sagan          - 140 mm
Alberto Cantador -130 mm
Rider Hesjedal    - 140 mm
Filippe Gilbert     - 140 mm

Последний к слову, при росте 179 см использует 50 размер рамы.

Но если обратить внимание на маунтинбайк, то ситуация несколько меняется:

Nino Schurter  - 90 mm
Manuel Fumic - 90 mm
Julien Absalon - 100 mm

При этом, практически все райдеры используют рекомендуемый размер рамы.

Совсем иначе дело обстоит в DH, выноса там за невероятно редким исключением превышают в длине 50 мм.

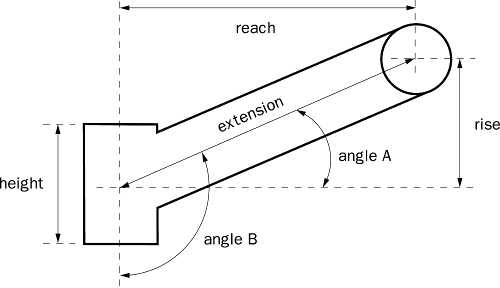

Чтоб продолжить разбор причинно-следственной связи, нам надо разобраться в нескольких нюансах:
*Система "Вынос-Руль" рассматривается без учета показателей более важных для управления: Trail, HeadTube Angle, Rake, Front-Center  и т.д.

Длина указанная на выносе совершенно не обеспечит вам должное увеличение расстояния.
Убедиться в этом можно зайдя на специальный калькулятор.
Производители указывают абсолютный показатель длины, потому что реальная длина (Reach) будет зависеть не только от того, какой стороной вы установите вынос, но и от угла рулевого стакана.

От длины и угла выноса зависит изменение посадки при повороте.
Хоть этот показатель и очень мал, тем не менее, в два раза длинее вынос обеспечивает меньшее изменение посадки (~2%), при большей (~3%) дуге поворота.

Установка широкого руля потребует замены длинного выноса на более короткий.

С увеличением длины возрастает и расстояние преодолеваемое центром руля.

При одинаковом сопротивлении руля, вам надо будет потратить больше усилий, чтоб взявшись за колесо(!) сдвинуть руль с длинным выносом.

По этой причине руль с коротким выносом более отзывчив и реагирует на небольшие неровности дороги.

Чем шире руль, тем меньшее влияние будет иметь вынос.

Система "вынос-руль" создают мнимую гипотенузу, от длины которой и будет зависеть точность и скорость управления. По этой причине, рули без выноса не обладают совершенно безумными свойствами.
Сочетание длинного выноса и руля дадут точность в управлении и ощущение вальяжности, словно вы едете за рулем фуры. Короткий же вынос и руль - придают резкости в управлении, свойственное спорткарам.
Другой фактор, который меняется в зависимости от длины выноса, это смещение центра тяжести. Чем длиннее вынос, тем больше вы смещаетесь над передним колесом.
Чем больше вес, тем лучше сцепление переднего колеса.




Итак, почему же Pro райдеры ставят длинный вынос?
Тому есть несколько причин:

1)  Управление.
С длинным выносом колесо управляется лучше на больших скоростях. Одновременно оно менее отзывчиво на малой скорости, а значит при  случайных поворотах тела (когда вы берете еду с кармана джерси, флягу, или становитесь на ноги) колесо будет реагировать "хуже". Шансы завалить группу уменьшатся. В то же время, при боковом ветре вероятность остаться в седле увеличивается, вместе с увеличением длины вноса. С таким выносом легче балансировать стоя штурмуя подъемы.

2) Сцепление. С загруженным передним колесом общее тормозное усилие и тормозной путь уменьшаются. При этом в поворотах, вероятность заноса переднего колеса также снижается.

3) Аэродинамика. Помните про меньшие ростовки рам?
Чем меньше рама, тем меньше у нее рулевой стакан (G), но тем длиннее вынос требуется чтоб сидеть достаточно растянуто на велосипеде. Профессиональные гонщики настолько низко опускают рули, что их все реже можно увидеть держащимися за "низа". Экстремально низкая посадка не дает возможности с комфортом ехать держась за Drop, в том числе поэтому, рули типа "Compact" стали намного популярнее классических. К тому же, ради обтекаемости используют более узкие рули чем ранее, а значит и вынос под них нужен чуточку длиннее.

4) Распределение веса.
При увеличении длины выноса происходит перераспределение нагрузки с седла на руль.
Да, но тоже самое будет происходить если вы подберете себе чуть больший размер рамы?
Не совсем так. Как мы выяснили, на больших рамах и рулевой стакан выше, а значит и положение тела будет более вертикальное. А с коротким выносом вряд ли вам удастся опустить руль намного ниже.

5) Вес и жесткость. Разные размеры рам, как правило имеют различное соотношение веса к жесткости. Некоторые производители однако сохраняют один из показателей неизменным, но в таком случае, неминуемо либо велосипед становится менее жестким, либо более тяжелым. Конечно же, в соотношении жесткости к весу, преимущество будет у более маленьких ростовок рам.  Но пожалуй, это не самый важный фактор. А может и самый важный?

Вывод:
Итак, в шоссейном велоспорте, меньший Frameset с большим выносом делает велосипед в целом аэродинамичнее, с лучшим сцеплением и управлением.


А что происходит в маунтинбайке?

1) Баланс и Баник.
Длинный вынос помогает сохранять баланс в гору, но при этом совсем не годится когда переднее колесо надо выдернуть, если только ваш вынос не повернут вверх, как на триальных велосипедах. Те в свою очередь имеют и точность в управлении, и могут легко задирать переднее колесо.

2) Смещение.
Сильно загруженное переднее колесо на спуске не самый удачный вариант, все помнят куда перемещается таз гонщика на спуске? Слишком длинный вынос не дает возможности маневрировать за седло.

3) Front-Center. Управление.
Многие производители (Cannondale - OutFront Geometry Technology, Specialized, Scott) -  стали изменять переднюю часть, таким образом, что расстояние от центра каретки до оси переднего колеса увеличивалось. Неуклонно растет этот по-казатель с уменьшением угла рулевой (69.5 ° ScalpelSi) а также благодаря более длинной верхней трубе рамы.

С появлением 29 колес и все более сложных трасс, стало необходимо использовать более широкий руль, а значит и вынос под него будет немногим короче.


Возникает вопрос, что же лучше?
Короткий вынос + увеличенный Front-Center VS Длинный вынос и короткий Front-Center?

Конечно, нельзя рассматривать руль и вынос в отдельности от велосипеда. Как я писал в самом начале, такие показатели как :

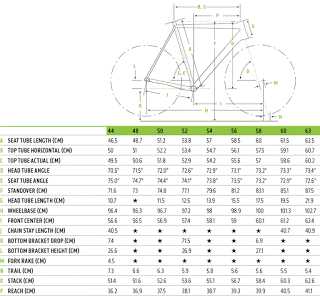

Trail, HeadTube Angle, Front-Center
имеют куда большее значение. Новые геометрии рам с удлиненной передней частью имеют куда более оптимальные  показатели управления на спусках, особенно на больших скоростях, что сложно компенсировать длиной выноса.
На мой взгляд, чем более техничная трасса, чем сложнее и опаснее спуски, чем меньше роли аэродинамики, тем оптимальнее сочетание "Короткий вынос + увеличенный Front-Center".

Почему многие МТБ райдеры не используют короткий вынос?
Ответ на этот вопрос можно найти в геометрии. Каждый размер рамы отличается в среднем на 2-3 см  в показателе ЕТТ, вдобавок ко всему, на большей ростовке рулевой стакан на пару сантиметров выше.
В зависимости от длины рук и туловища, посадка даже одинакового роста людей будет меняться. Те, у кого длиннее ноги- понадобится более короткий вынос, у кого руки и туловище длиннее, понадобится и вынос соответствующий. В итоге человек остается перед выбором, сидеть выше с коротким (60 мм) выносом, или в комфортной посадке с 90 мм выносом?

#GuruFit

thevasile.blogspot.com

длина, регулируемый вынос велосипеда, как подобрать вынос

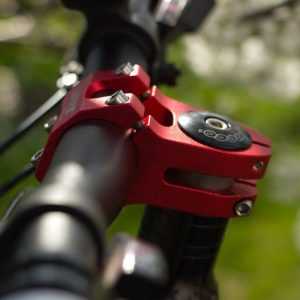

Выносом руля велосипеда называется оригинальная продолговатая деталь с фиксаторами на концах, предназначенная для крепления руля к рулевой колонке или же к штоку вилки. Официальное название такой запчасти – «рулевой кронштейн».

Именно вынос отвечает за правильность посадки велосипедиста. Он же, будучи правильно подобранным, наравне с рамой и седлом гарантирует комфорт передвижения и его безопасность, а также максимальную эффективность педалирования. Поэтому эта деталь должна быть выполнена безупречно качественно, без малейшего намека на брак.

Впрочем, вынос руля есть не на всех веломоделях. Такого элемента не предусмотрено конструкцией детских великов, прогулочных и дорожных. У всех перечисленных байков руль крепится прямо к штырю рулевой колонки. А еще некоторые производители выпускают велосипеды, у которых вынос является частью рулевого штыря. Причем частью несъемной, интегрированной прямо в вертикальный штырь. В этом случае и заменить можно только всю конструкцию «штырь+вынос».

Сегодня выпускается множество моделей рулевого веловыноса. А между собой они различаются материалом, габаритами и типом крепления.


Оглавление:
1. Материалы для изготовления выноса руля и производственные технологии
2. Длина выноса руля
3. Зависимость высоты руля от типа езды и посадки
4. Выноса руля: крепления и размеры
5. Регулируемые выносы руля
6. Выбор выноса руля
7. Верхняя труба рамы
8. Как правильно подобрать велосипедный вынос

Материалы для изготовления выноса руля и производственные технологии

Вынос руля, как и прочие велодетали, может быть изготовлен из:

  • стали;
  • алюминиевого сплава;
  • или карбона.

И хотя вес этого элемента не играет какой-то существенной роли, предпочтительнее приобретать все же легкие алюминиевые выносы.

Помимо материала, выносы руля велосипедов отличаются также технологиями изготовления. Они могут быть:

  1. Сварными. Это самые дешевые выносы, слабым местом которых являются швы — в них часто образуются трещины. Зато у сварных выносов самая широкая линейка размеров.
  2. Коваными. Это самые популярные на сегодняшний день выносы, легкие, крепкие и без сварных швов.
  3. Фрезерованными. Выполняются фрезеровкой литых отливов. Тяжелые и прочные выносы, идеально подходящие для триальных велосипедов.
  4. Смешанными. У этих выносов зажим руля приварен, а вилочный зажим расположен прямо в теле выноса. Такие детали легче сварных, а по надежности сравнимы с коваными.

Длина выноса руля

Основной показатель выноса руля, который собственно и влияет на удобство посадки велосипедиста — это его длина. По сути, правильный выбор выноса — это правильный выбор размера. Причем нужные замеры производятся от точки зажима штока вилки до центра рулевого зажима.

Ориентирами для выбора служат индивидуальные анатомические особенности конкретного человека, а также особенности его велоезды. Вынос руля может быть длиной до 140 мм, но чаще всего этот показатель находится где-то на отрезке 35-100 мм.

Важно: длина выноса руля влияет не только на комфорт ездока, но и на управляемость велосипедом. Чем вынос короче, тем лучше управляется ТС, и наоборот. Зато, чем вынос длиннее, тем выше аэродинамические характеристики велосипеда. Именно поэтому на горные байки их ставят покороче, а на туристические и шоссейные — подлиннее.

Существуют даже нулевые выносы. Ими оснащают модели с максимальными эксплуатационными нагрузками — то есть те, что используют для спортивной и агрессивной езды.

Зависимость высоты руля от типа езды и посадки

Если вы увлекаетесь кросс-кантри или гонками по шоссе, седло велосипеда должно быть по определению выше руля — миллиметров на 50-100, в зависимости от вашего роста. И обязательно нужно следить за положением корпуса — он должен наклоняться к земле под углом не более, чем в 30°.

Когда вы увлекаетесь «стандартным» велотуризмом, правильно, чтобы седло вашего железного друга находилось вровень с его рулем. При этом угол наклона корпуса должен составлять 30-60°.

А вот спортивный и агрессивный туризм предполагает уже иную ситуацию: угол корпуса наклоняется к земле на 15-45°, а седло выше руля (но не более, чем на 6 см).

У любителей велосипедного фитнеса и просто велолюбителей седло располагается ниже руля. И наклон корпуса в этом случае должен быть от 45 до 90°. Тогда будет снята нагрузка со спины и обеспечено удобство педалирования ТС.

Обратите внимание! Детям, велосипедистам в возрасте, а также людям с заболеваниями позвоночника специалисты (в том числе медики) рекомендуют опустить седло и поднять руль на такую высоту, какая покажется максимально удобной, но так, чтобы корпус стал практически перпендикулярным по отношению к земле. Такое положение и со спины лишнюю нагрузку снимет, и отличную управляемость транспортным средством обеспечит.

Выноса руля: крепления и размеры

Любой вынос руля к штоку вилки привинчивается двумя болтами. Отверстие зажима при этом имеет диаметр 1 дюйм, 1,5, или 1,125 (самый распространенный из всех перечисленных). Или же, как было отмечено выше, вынос интегрируется непосредственно в штырь рулевой колонки.

Что касается крепления к рулю, то его внутренний диаметр может быть равен 25.4 мм (на городских и трюковых BMX-великах), 26 или 31.8 (у большинства маунтинбайков). При этом для крепежа может быть использован 1 болт, 2 или 4.

Регулируемые выносы руля

Одна из главных опций регулируемого выноса — изменение высоты и угла наклона велосипедного руля. Они могут раздвигаться или складываться для удаления или, наоборот, приближения руля к корпусу. И это явное преимущество, поскольку можно настроить положение ручек максимально удобно, а значит езда будет комфортной, а маневренность велосипеда высокой.

Но опытные велосипедисты не рекомендуют ставить регулируемую деталь на байки, которые подвергаются нагрузкам. Ведь такие выносы при агрессивной езде могут вести себя непредсказуемо. Они вообще малонадежны, а значит представляют опасность в мало-мальски экстремальных ситуациях.

Выбор выноса руля

Разумеется, первое, на что необходимо обращать внимание, выбирая вынос руля для велосипеда, это его длина. Для каждого велосипедиста она своя. И грамотно выбрать получится, если использовать метод, получивший название «правило локтя». Для этого надо:

  1. Прижать локоть к седлу.
  2. А потом попробовать пальцами дотянуться до рулевой трубки.

Если достать получилось, вынос отлично подходит для установки на горные веломодели. У шоссейных же велосипедов для длительных прогулок длина выноса должна быть такой, при которой кончиками пальцев можно дотянуться от седла до середины рулевого выноса.

Начинающим велолюбителям рекомендуется ездить на моделях, оснащенных регулируемым выносом. Это позволит «настроить» положение, что называется, «под себя», определиться с ним. А со временем уже можно будет перейти и на кованный (нерегулируемый) вариант выноса.

Верхняя труба рамы

Раньше все велосипеды с нормальной рамой производители выпускали с горизонтальной верхней трубой. И это гарантировало хороший накат и приличную динамику разгона. В старых моделях выносы были короткими, а руль поднимался на серьезную высоту. Раму велосипедисты выбирали по росту, а седло и руль регулировали под удобную для себя посадку.

Большинство же современных моделей — это велосипеды с резьбовой вилкой, поэтому высота руля регулируется исключительно заменой самой вилки, а также установкой дополнительных колец. Правда, у таких байков для коррекции «недостатка» удлинен подседельный штырь, а верхняя труба возле седла завалена вниз.

Подобная геометрия является стандартной для моделей кросс-кантри и шоссейных великов. Что же касается гоночных байков, то у них руль низкий, вынос длинный, а угол его наклона нулевой или даже отрицательный. Руль в этом случае буквально «смотрит» вниз, что обеспечивает динамику, накат и, конечно, высокую скорость.

Как правильно подобрать велосипедный вынос

Опытные гонщики без труда выберут для себя новый велосипед, а вот новичкам следует иметь в виду:

  1. Раму транспортного средства нужно подбирать не только по высоте, но и по длине ее верхней трубы. Не стоит приобретать вариант, в котором эта деталь «растянута», потому что велик риск обречь себя на посадочный дискомфорт: большую нагрузку получит не только спина, но еще и руки, и шея.
  2. Лучше купить спортивный байк и со временем привыкнуть к правильной спортивной посадке. Но хочется предупредить, что такие модели дороги и далеко не каждому по карману.
  3. Рама — главная деталь в велосипеде. Ее обязательно нужно подбирать под себя, приобретая педального друга. А вот по всем остальным моментам легко сделать апгрейд — поменять, если нужно, седло, вилку, руль, вынос и пр.

Вообще, по-настоящему «свой» велосипед лучше «строить с нуля», как архитектор возводит уникальное здание. Подбирать-выбирать для него буквально каждый компонент. Советоваться, изучать предложения производителей. Тогда получится собрать действительно шедевр, который покатит навстречу приключениям, доставляя максимум удовольствия своему владельцу.

Загрузка...

sportzoom.ru

Вынос диска что это


Что такое вылет колесного диска в автомобилях?

Современные автомобильные диски представлены на рынке в столь огромном ассортименте, что сложно бывает подобрать подходящий вариант для своего авто. Особенно этот выбор становится сложным, если вы хотите увеличить диаметр диска от рекомендуемого производителем. Многие утверждают, что при установке дисков большего размера вылет также нужно подбирать больше.

Большинство рассуждений автомобилистов о параметре вылета диска являются мифами и не имеют ничего общего с реальностью. Давайте разберемся, что такое вылет колесного диска, и от каких параметров нужно исходить при покупке новых колес для вашего автомобиля.

Техническая характеристика вылета колесного диска

Сложно догадаться, что под понятием вылета колесного диска понимается не то расстояние, на которое колесо выступает за пределы кузова автомобиля, а совершенно иное значение. Вылет - это расстояние между осью крепления диска на ступицу и серединой плоскости всего колеса. Существует этот параметр для того, чтобы производители дисков учитывали потребности разных автомобилей.

Вылет колесных дисков бывает трех типов:

  • нулевой - когда середина диска и плоскость крепления к ступице совпадают;
  • отрицательный - редкое явление, при котором крепление диска находится глубже середины изделия;
  • положительный - вычисляется в миллиметрах и показывает, насколько удалена середина диска от места крепления.

Наиболее часто в нынешних технологиях встречается именно положительный вылет колесных дисков. Обозначение вылета обязательно присутствует в маркировке диска и помечается буквами ET или DEPORT.

Выбор правильного вылета диска невероятно важен, ведь при несовпадении нужных технических характеристик могут возникнуть серьезные неполадки и неудобства в эксплуатации авто.

Чем чревато несовпадение параметров вылета колесного диска с требованиями?

Покупать новые колесные диски необходимо с учетом параметра вылета. Иначе владелец автомобиля может столкнуться с неприятными последствиями. Если вылет оказался больше стандартного, описанного в технических нормах авто и в инструкции производителя, диск просто не установится на автомобиль. Задняя часть колеса будет упираться в стойку, у вас не получится закрепить диск.

Если же вылет оказался меньше, колесо можно легко установить на автомобиль, но в эксплуатации вы получите следующие последствия:

  • заметное нарушение качества поездки автомобиля;
  • осложнение рулевого управления;
  • увеличение сопротивления у авто с передним приводом;
  • значительный риск разрушения ступицы, подшипников и рулевых тяг;
  • снижение безопасности эксплуатации автомобиля.

Именно по этой причине лучше не переоборудовать автомобиль, устанавливая диски с отрицательным вылетом. Визуально это оказывается часто эффектным дополнением к стилю вашего авто, но безопасность поездки снижается, да и от управления удовольствия получить не выходит. Всегда используйте рекомендуемые производителем параметры дисков, ведь самостоятельное вмешательство в их работу может стать серьезной проблемой, мешающей комфортной поездке.

Видео:

Подводим итоги

Многие автомобилисты считают параметр вылета колесного диска одной из возожностей тюнинга автомобиля. Достаточно установить диски с минимально возможным вылетом (отрицательным значением), и авто будет смотреться великолепно. Для таких визуальных изменений зачастую требуется переоборудовать всю систему подвески, а также усилить тормоза, стойки и амортизаторы.

Если подобных дополнений в вашем авто не будет, то и качество поездки, и безопасность эксплуатации авто снизятся. Нужно выбирать именно такой вынос колесного диска, который требует производитель. Было бы интересно услышать о реальном опыте эксплуатации автомобилей с измененными параметрами выноса колесных дисков в комментариях.

avto-flot.ru

motorsmarine.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
