Неисправности выхлопной системы автомобиля

Большинство современных автомобилей оборудовано бензиновым или дизельным двигателем внутреннего сгорания. Работа этого двигателя основана на сгорании топлива со взрывом, а взрыв – это громкий хлопок, взрывная волна, высокая температура, образование большого количества продуктов сгорания. Движение первых примитивных автомобилей сопровождалось страшным шумом и чадом, а современные машины могут двигаться практически бесшумно и незначительно загрязняют окружающую среду. И все это благодаря выхлопной системе.

Большинство современных автомобилей оборудовано бензиновым или дизельным двигателем внутреннего сгорания. Работа этого двигателя основана на сгорании топлива со взрывом, а взрыв – это громкий хлопок, взрывная волна, высокая температура, образование большого количества продуктов сгорания. Движение первых примитивных автомобилей сопровождалось страшным шумом и чадом, а современные машины могут двигаться практически бесшумно и незначительно загрязняют окружающую среду.

И все это благодаря выхлопной системе.

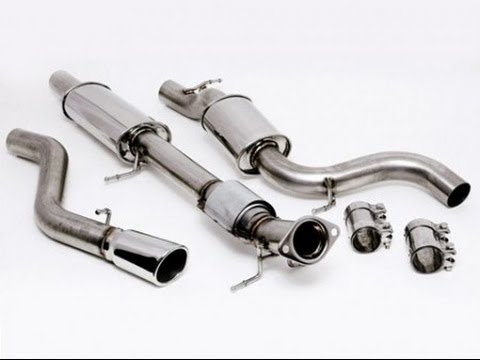

Конструкция и назначение выхлопной системы

Выхлопную систему часто называют глушителем, это не совсем правильно, поскольку глушитель является лишь одним из узлов этой довольно сложной конструкции. Обычно она состоит из следующих элементов:

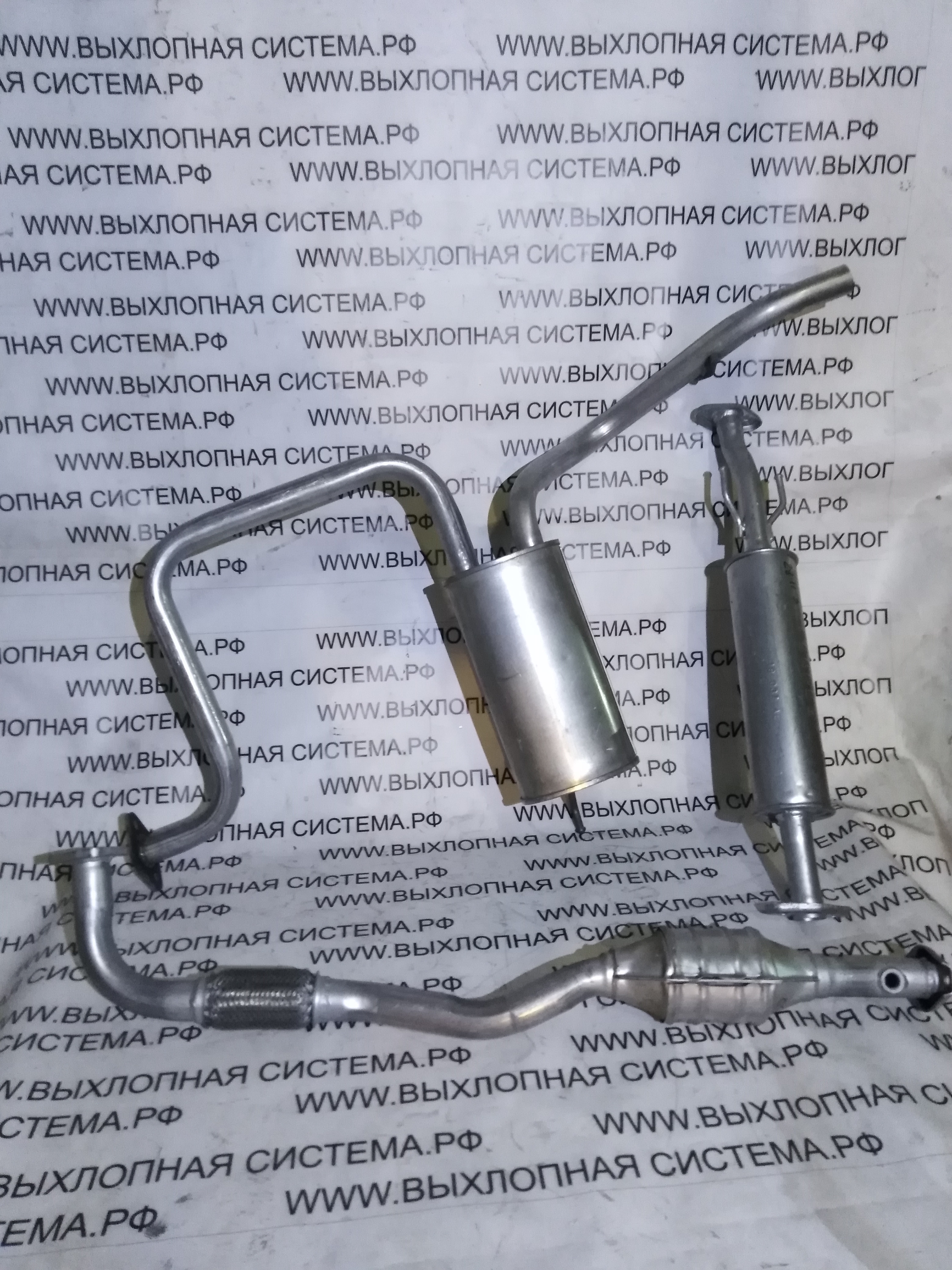

  • выпускной коллектор, в который из цилиндра ДВС выводятся продукты сгорания;
  • гофра (сильфон), снижающая вибрации, защищающая кузов от резонанса и предотвращающая преждевременный износ всей системы;
  • катализатор (каталитический нейтрализатор), понижающий токсичность выхлопных газов путем их окисления и дожигания несгоревших частичек;
  • резонатор, снижающий температуру выхлопных газов и скорость их движения;
  • глушитель, сводящий к минимуму уровень шума.

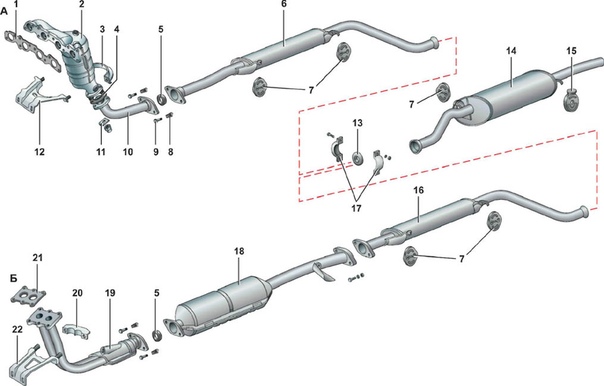

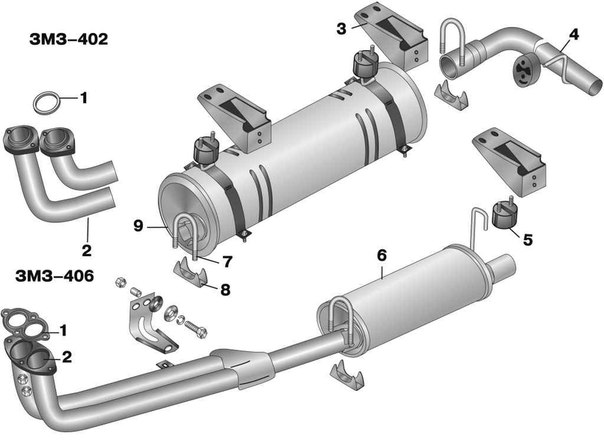

Схема выхлопной системы

Внутри катализатора находятся благородные металлы – родий, платина, иридий, которые контактируют с токсичными частицами, содержащимися в отработанных газах, и окисляют их. Металлы располагаются внутри корпуса в виде скрученной ленты или покрытия многочисленных керамических ячеек, так что площадь их поверхности максимально большая, поэтому контакт происходит активно. Нейтрализатор – самый дорогостоящий элемент выхлопной системы.

Снижение уровня шума начинается в резонаторе, где подавляются пульсации потока, и заканчивается в глушителе. В активных глушителях снижение уровня шума обеспечивается шумопоглощающей начинкой, а в реактивных (резонаторных) – системой камер и перегородок, заставляющих поток газов менять направление.

В турбированных двигателях в состав выхлопной системы включается дополнительный элемент – турбина. Еще одним важным элементом является лямбда-зонд (датчик кислорода), регулирующий состав топливно-воздушной смеси. Обычно их устанавливают парами, на входе в каталитический нейтрализатор и на выходе из него. В некоторых системах, в основном в отечественных автомобилях, вместо катализатора используется пламегаситель.

Пламегаситель – более дешевый прибор в сравнении с катализатором. Он разбивает поток газа на несколько отдельных потоков. При этом уменьшается скорость потока, его энергия и температура. Подобную функцию выполняет резонатор, так что использование пламегасителя снижает нагрузку на него и риск его оплавления горячими газами. Но этот элемент, в отличие от катализатора, не осуществляет окисления выхлопных газов, поэтому токсичность выхлопа не снижается.

Выхлопная система предназначена для решения следующих задач:

  • вывод продуктов сгорания из цилиндров ДВС;
  • защита водителя и пассажиров от их проникновения в салон – выхлопные газы выбрасываются за корму автомобиля, достаточно далеко от салона;
  • снижение шума;
  • уменьшение вибраций, которые при передаче на кузов вызывают его ускоренный износ;
  • повышение экологичности двигателя.

Признаки неисправности выхлопной системы

Заподозрить поломку выхлопной системы в первую очередь позволяют характерные звуки:

  • рев, доносящийся из-под днища или капота автомобиля, свидетельствует о том, что какие-то детали прогорели, образовалась трещина, нарушилась герметичность гофры, износились прокладки, оборвались эластичные крепления;
  • металлическое дребезжание из-под капота указывает на разрушение внутренней структуры резонатора, а в районе заднего бампера – реактивного глушителя;
  • прерывистый стук из-под днища характерен для износа опор глушителя.

Прогоревший резонатор

Снижение мощности двигателя также может указывать на поломки системы отвода, оно обусловлено разными причинами, приводящими к увеличению сопротивления потоку газов:

  • поврежден каталитический нейтрализатор;
  • произошло разрушение внутренней структуры резонатора;
  • неисправен кислородный датчик;
  • выхлопная труба помята, сузился ее просвет.

Другие признаки неисправности выхлопной системы – на деталях появляется копоть, в салоне систематически ощущается запах сероводорода (характерно для неисправностей нейтрализатора). О неполадках каталитического нейтрализатора и лямбда-зонда может сигнализировать система самодиагностики.

Виды и причины поломок

В выхлопной системе поломкам и повреждениям подвержены все элементы, но чаще всего выходят из строя каталитический нейтрализатор, глушитель и датчик кислорода (лямбда-зонд). Поломки делят на:

  • механические, обычно возникающие вследствие наезда на препятствие – деформация, вмятины, трещины, обрыв металлических ячеек внутри резонатора или реактивного глушителя. В первую очередь страдает гофра, трубы прогорают или трескаются, обычно в местах изгибов;
  • коррозионные, вызванные воздействием воды, конденсата, соли – повышенная хрупкость металла, разрушение металлических элементов;
  • эксплуатационные – естественный износ, прогорание, достижение предельного срока службы.

Также поломки могут быть связаны с тем, что изначально использовались некачественные компоненты, которые сами быстро выходят из строя и провоцируют разрушение связанных с ними элементов.

При неправильной эксплуатации происходит преждевременный износ и отказ элементов системы, особенно уязвим нейтрализатор:

  • при использовании некачественного бензина (этилированного, с металлсодержащими добавками) его каналы быстро забиваются;
  • попадание масла в топливо приводит к коксованию ячеек нейтрализатора продуктами его сгорания;
  • в ряде ситуаций часть топливно-воздушной смеси сгорает не внутри двигателя, а уже в нейтрализаторе, вызывая оплавление его сот. Такое происходит при неисправностях датчиков, пропусках зажигания, запуске машины в процессе буксировки;
  • механические повреждения при неаккуратной езде или резкое охлаждение горячего корпуса при въезде в лужу приводят к разрушению корпуса.

Засорившийся каталитический нейтрализатор

В глушителе, помимо повреждений и износа корпуса, может случиться:

  • обрыв внутренних перегородок, разрушение металлических секций – в реактивном;
  • коксование шумопоглощающего наполнителя – в активном;
  • повреждение подвески.

Кислородные датчики могут выходить из строя попарно или по отдельности. Им вредят те же факторы, что и нейтрализатору – некачественное топливо, примеси масла в продуктах сгорания, неполадки системы зажигания. К основным поломкам лямбда-зондов относятся:

  • неисправность нагревателя;
  • нарушение контакта, обычно вследствие окисления;
  • прогорание или загрязнение керамического наконечника.

Ремонт выхлопной системы

При неисправности одного из элементов выхлопной системы все остальные работают с повышенной нагрузкой, кузов может страдать из-за вибраций, громкий звук выхлопа пугает и нервирует, серьезный дискомфорт причиняет запах тухлых яиц в салоне, да и вообще появляется риск отравления выхлопными газами. Так что чинить поврежденную систему нужно незамедлительно. В большинстве случаев нет необходимости прибегать к слесарному ремонту в автосервисе, устранить повреждения можно самостоятельно.

Обычно для ремонта необходимо полностью демонтировать выхлопную систему, это довольно продолжительный процесс, хотя ее удерживает относительно небольшое количество крепежных элементов.

Сварка выхлопной системы

  • иногда проблемы связаны с тем, что между корпусом выхлопной системы и днищем автомобиля набилась грязь. Если в результате не произошло механических повреждений и коррозии, грязь достаточно просто вычистить;
  • прогоревшие уплотнительные прокладки между элементами необходимо заменить;
  • небольшие трещины, отверстия в трубах завариваются. При крупных повреждениях проблемный участок вырезается и закрывается заплаткой из листового металла, которую приваривают по периметру. Перед началом сварки обрабатываемый участок нужно тщательно очистить от ржавчины и загрязнений;
  • при засорении, оплавлении, разрушении корпуса каталитического нейтрализатора его необходимо менять полностью. Ремонту и восстановлению эта деталь не подлежит;
  • гофра с нарушенной герметичностью также подлежит замене;
  • если оборвались, ослабли эластичные крепления, их необходимо заменить, если такое происходит в дороге, можно временно зафиксировать глушитель подручными средствами;
  • при отрыве разделительной перегородки внутри глушителя его необходимо вскрыть болгаркой или фрезой, приварить отвалившиеся элементы и заварить шов на корпусе.
Если нет возможности обратиться в автосервис или воспользоваться сварочным аппаратом, при внешних повреждениях корпуса возможен временный ремонт с применением эпоксидного клея и термостойкого бинта или стеклоткани. Но таких мер хватит максимум на месяц.

Контроль состояния штатных подвесов, использование качественного топлива, своевременный ремонт системы зажигания продлят срок службы выхлопной системы. При появлении первых подозрительных признаков нужно ее обследовать и произвести необходимый ремонт. Если возникают затруднения с самостоятельной диагностикой и ремонтом этой системы, можно обратиться к специалистам компании JapZap. Также здесь можно приобрести контрактные запчасти для замены пришедших в негодность.

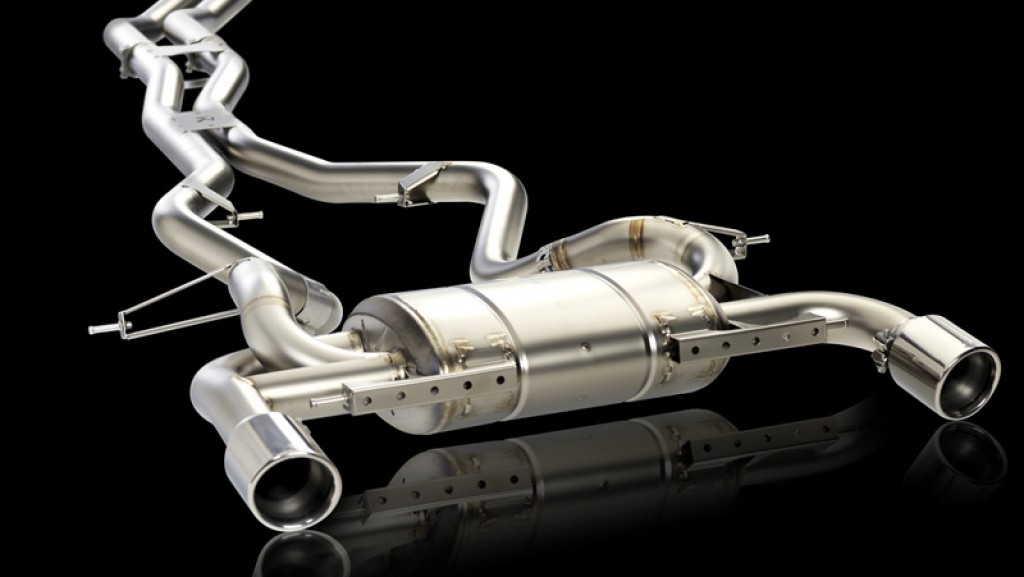

Выхлопная система автомобиля — как она устроена?

Одной из основных систем автомобиля является выхлопная система, которая предназначена для отвода отработанных продуктов сгорания топливной смеси из  КС (камеры сгорания). Помимо этого она выполняет несколько других функций, в числе которых снижение шума выхлопов двигателя. Важное внимание выхлопному тракту уделяется при тюнинге. При этом правильный выхлоп оказывает существенное влияние на звук работы автомобиля.

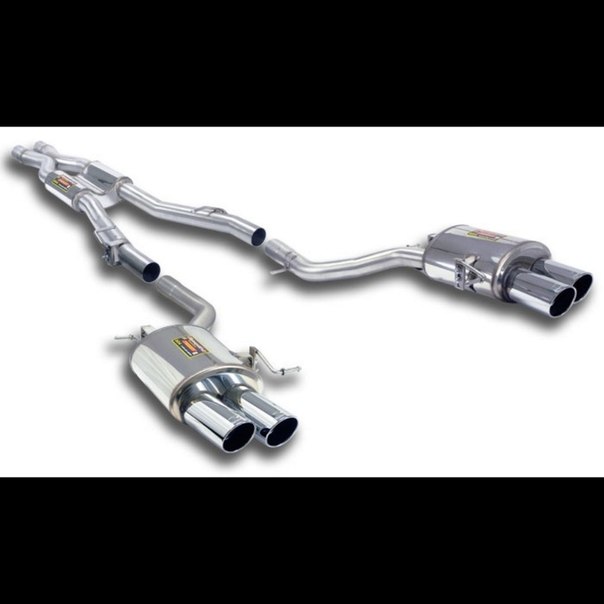

Устройство выхлопной системы автомобиля

Конструктивно устройство выхлопной системы автомобиля реализовано на базе выпускного коллектора, катализатора, резонатора, глушителя, соединительных труб, специального гофра и крепёжных элементов. В системах выхлопа современных автомобилей устанавливается дополнительно датчик кислорода (лямда-зонд), который обеспечивает контроль кислорода в отработанных газах.

  • Выпускной коллектор

Выпускной коллектор крепится непосредственно на выходное отверстие двигателя с помощью фланца. Он является началом любой системы выхлопа. В коллекторе отработанные газы из каждого цилиндра объединяются в общий поток, который поступает в соединительную трубу. На выходе из камеры сгорания создаётся высокое давление газов и большая температура.

Поэтому для обеспечения требуемой герметичности применяются специальные уплотнительные прокладки, изготовленные из огнеупорного графитового материала. Как правило, уплотнитель обрамлён кольцами из меди, что гарантирует максимально плотное соединение коллектора с двигателем.

Из-за специфики расположения коллектор постоянно работает в экстремальном режиме. Температура потока выхлопных газов может достигать +1000оС и более. После выключения двигателя температура внутри конструкции коллектора резко уменьшается. В такого резкого температурного перепада образуется конденсат, что приводит к образованию ржавчины.

Форма и размеры выпускного коллектора оказывает непосредственное влияние на характер пульсации потока выхлопа. В свою очередь, это сказывается на мощности силового агрегата.  Для защиты узлов двигателя и элементов выхлопного тракта от вибрации и колебаний в современных автомобилях предусмотрена специальная виброизолирующая муфта (гофр), выполненная в виде гибкого металлического шланга, смонтированного в стальном кожухе.

Эффективность работы катализатора определяется степенью концентрации кислорода в выхлопных газах.  Оптимальным является соотношение кислорода в топливной смеси 14,7 к 1. То есть, чтобы в выхлопе было минимальное количество вредных веществ, необходимо смешивать 1 часть топлива и 14,7 частей кислорода. Контроль этого соотношения в топливной смеси реализован путём измерения остатка кислорода в выхлопе. Поэтому лямбда-зонд установлен перед катализатором.

  • Катализатор выхлопной системы

Каталитический нейтрализатор (катализатор) обеспечивает снижение токсичности продуктов выхлопа. Это реализуется путём преобразования токсичных газов и в безвредные в  результате восстановления окислов азота, в процессе которого появляется кислород. В свою очередь кислород используется в качестве катализатора для сгорания угарного газа и углеводородов. В зависимости от принципа работы нейтрализаторы могут восстанавливающими или окислительными. В том и другом случае катализатор представляет собой неразборную керамическую конструкцию в виде сот, защищённых специальным покрытием из огнеупорного платиноиридиевого сплава.

Надёжная и прочная конструкция современных катализаторов рассчитана на эффективную работу при пробеге в пределах 150 тысяч километров. Основными причинами преждевременного выхода из строя катализатора могут быть разрушение или повреждение блока-носителя в результате коррозии, загрязнения или оплавления. Оплавиться нейтрализатор может в случае, когда внутри его конструкции происходит догорание определённого количества горючей смеси из-за её неполного сгорания в КС в результате неисправностей в системах подачи топлива и зажигания.

Резонатор обеспечивает снижение шума двигателя, гашение пламени и транспортировку продуктов выхлопа по соединительной трубе к глушителю. Схема выхлопной системы предполагает монтаж резонатора за катализатором. В результате многочисленных испытаний установлено, что качество и эффективность работы резонатора оказывают непосредственное влияние на мощность двигателя. Надёжный и правильно работающий резонатор обеспечивает не только минимальный шум работы двигателя, но и существенно продлевает срок службы всей системы выхлопа.

  • Роль глушителя в выхлопной системе авто

Глушитель, как и резонатор, предназначен для снижения шумов выхлопа, но конструктивно выполнен по другой схеме. Как правило, он представляет собой металлический бак (ёмкость), внутри которого устроено несколько перегородок. Как вариант, перфорированная труба. В результате неоднократной смены направления потока снижается уровень шума. Внутри банки дополнительно устанавливаются звукопоглотители, изготовленные из специального волокна. В модернизированных типах глушителей внутри конструкции или в средней части перфорированной трубы оборудуются отсек большего диаметра. За счёт этого снижается скорость потока газов, что положительно сказывается на поглощении шума.

  • Соединительные элементы

Соединительные трубы обеспечивают соединение основных узлов в единый выхлопной тракт. Приёмная труба монтируется между выпускным коллектором и катализатором. Для соединения резонатора с глушителем применяется средняя труба, которая повторяет конфигурацию днища с учётом расположения различных узлов и элементов ходовой части.

Гофр является важным элементом, без которого не обходятся выхлопные системы. Он обеспечивает компенсацию вибрации и колебаний, которые возникают между компонентами конструкции выхлопа. Отработанные газы поступают из двигателя не равномерно. При открытии выпускных клапанов создаётся мощный поток, а при закрытии он прекращается. Чем больше количество цилиндров, тем выше частота колебаний.

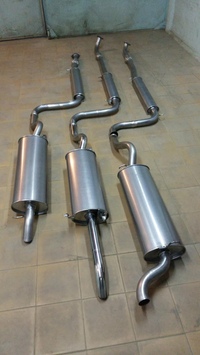

Выпускная система


Выпускная система автомобиля, также именуемая как выхлопная система — предназначается для эффективного вывода отработанных газов из двигателя автомобиля. Также выхлопная система способствует снижению звука работы двигателя, очищение токсичных газов от вредных примесей.

В систему входят несколько основных элементов, в числе которых каталитический нейтрализатор, глушитель, соединительные трубки и сажевый фильтр (устанавливается только на автомобилях с дизельными двигателями).

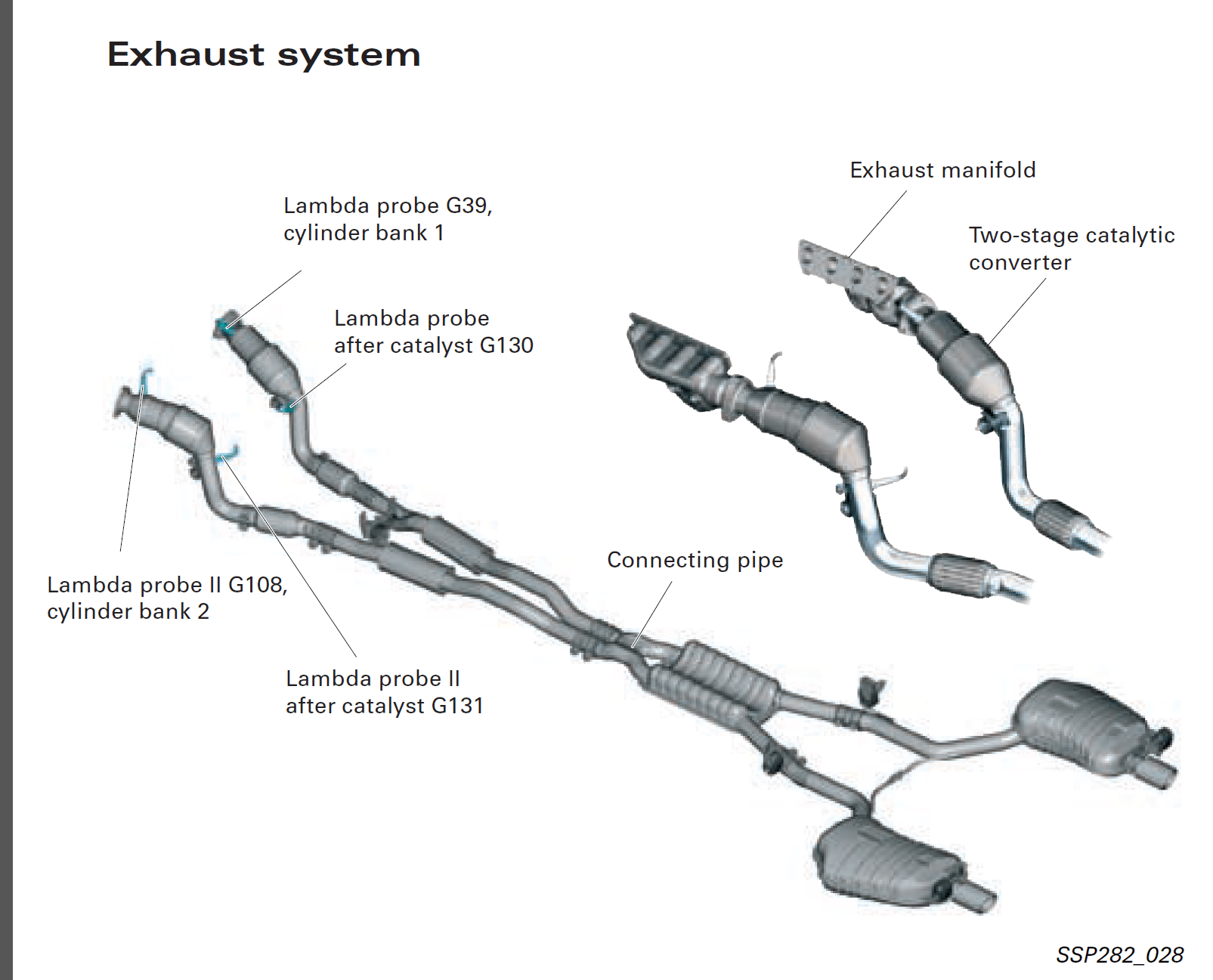

Конструкция выхлопной системы автомобиля

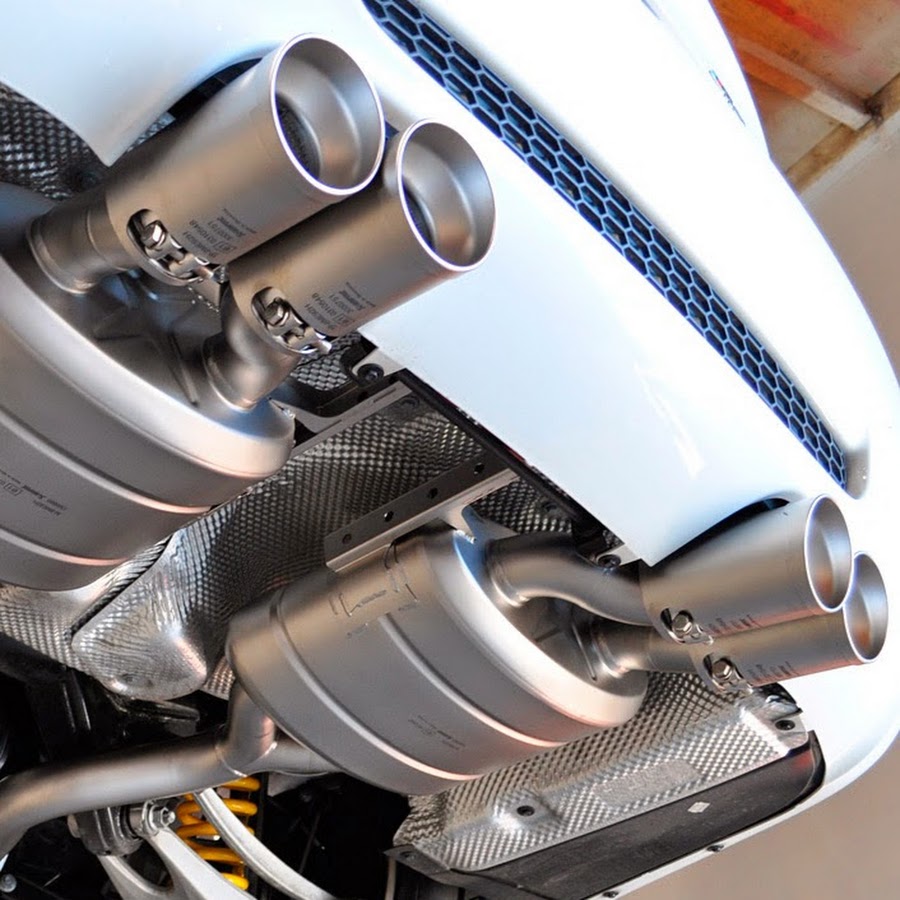

Все элементы выхлопной системы автомобиля размещаются непосредственно под днищем.

Система выхлопа начинается с коллектора, который выводит отработавшие газы. Размеры и конструктивная форма коллектора могут быть различными. От этих параметров зависит мощность работы двигателя, а также его крутящий момент. Процесс колебаний при работе выхлопной системы должен быть полностью согласованным с процессом подачи в двигатель топливно-воздушной смеси.


Самой большой температурной нагрузке подвергается именно выпускной коллектор. Именно поэтому он выполнен из высокопрочного жароустойчивого чугуна. К коллектору закрепляется приемная труба глушителя.

Для того, чтобы защитить элементы выхлопной системы от вибрации, образуемых при работе двигателя, предусматривается специальная муфта, часто называемая в простонародье сильфон. Конструктивно это гибкий шланг, внешне защищенный стальным корпусом.

Также в выхлопной системе предусмотрен нейтрализатор, который способен значительно снижать содержание вредных веществ в выхлопных газах. В зависимости от марки и модели автомобиля, нейтрализатор может иметь различное расположение. Современные модели авто оснащены трехкомпонентными нейтрализаторами, которые поглощают из отработанных газов оксиды углерода, азота и несгоревших углеводородов.


В дизельных моделях автомобилей предусматривается сажевый фильтр, очищающий отработавшие газы от сажи. Иногда он объединяется с нейтрализатором.

Современные системы включают в себя конструкции, улавливающие не прогоревшие пары бензина, а также обеспечивающие эффективную вентиляцию картера.

В систему выхлопа отработавших газов входит кислородный датчик, который обеспечивает поддержание нормального состава воздушно-топливной смеси, путем определения в ней содержащегося кислорода. Помимо него в системе предусматривается датчик температуры выхлопных газов и датчик, определяющий содержание в выхлопных газах азота.

Исходя из названия, глушитель призван снижать шум от работы двигателя. Также он преобразует энергию, образуемую выхлопными газами. По своей конструкции, глушитель изготовлен из нескольких элементов. Главными из них являются резонатор (предварительный глушитель) и основной глушитель. Понижение издаваемого шума осуществляется путем многократного изменения направления движения отработавших газов.

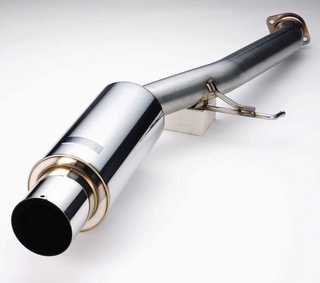

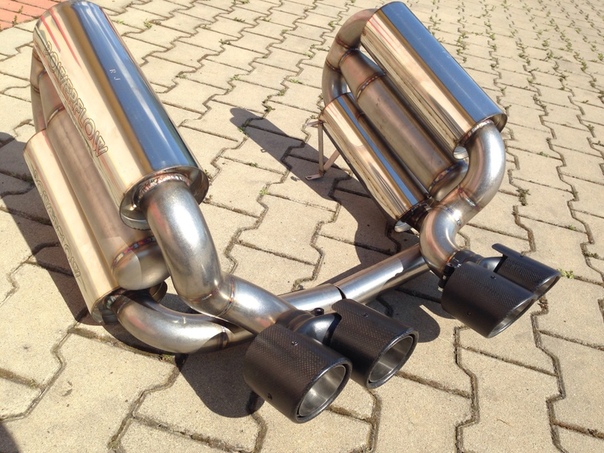

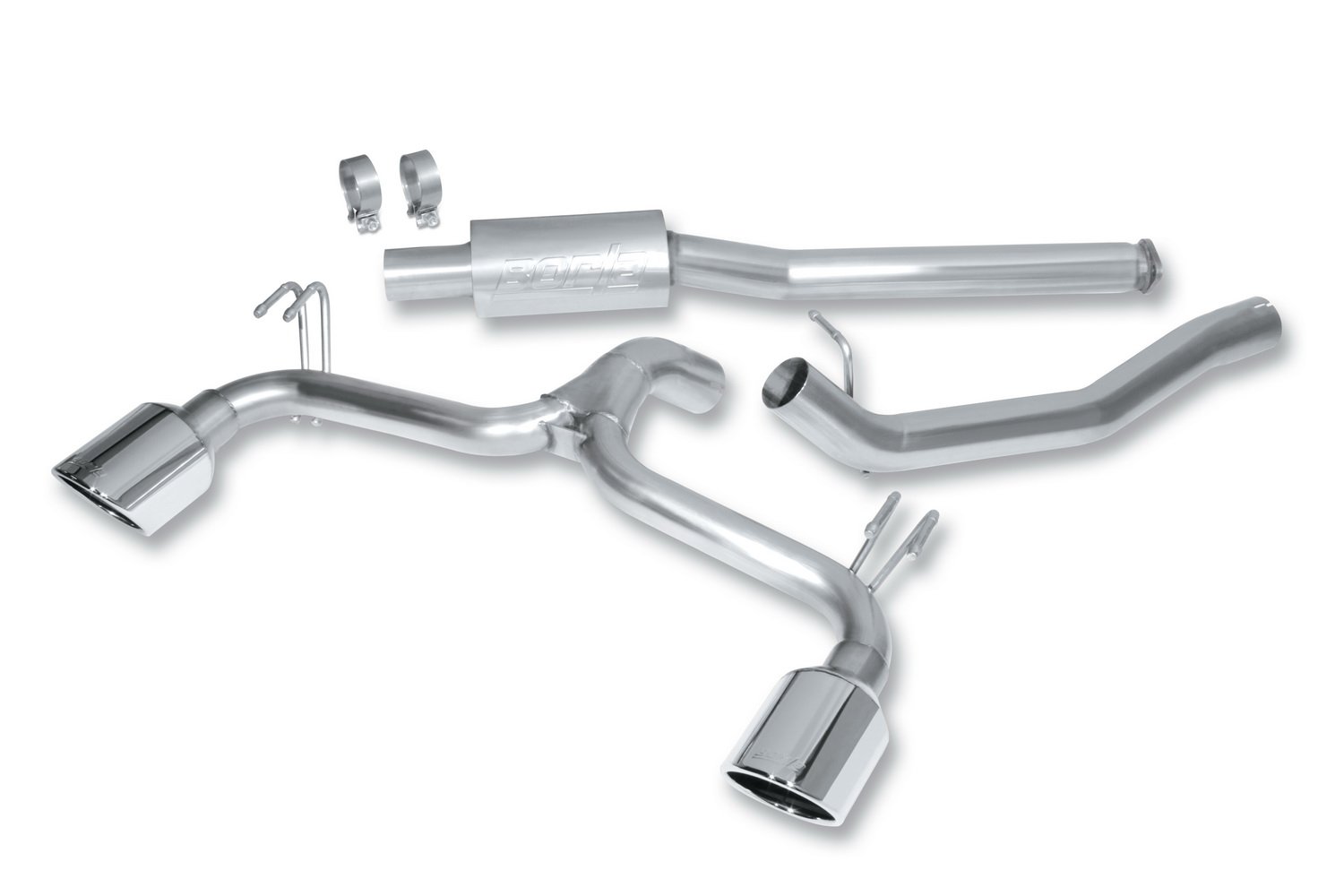

На современных спортивных автомобилях устанавливаются прямоточные глушители, добавляющие двигателю заметную мощность.

Система выпуска отработавших газов автомобиля



В соответствии с требованиями законодатель­ства система выпуска отработавших газов снижает содержание загрязняющих веществ в отработавших газах двигателей внутреннего сгорания. Система выпуска отработавших га­зов также служит для снижения уровня шума и выпуска отработавших газов в удобном ме­сте автомобиля. При этом потери мощности двигателя должны быть сведены к минимуму. Вот о том, из каких компонентов состоит система выпуска отработавших газов автомобиля, мы и поговорим в этой статье.



Содержание





Компоненты системы выпуска отработавших газов



Система выпуска отработавших газов состоит из выпускного коллектора, компонентов для очистки отработавших газов, шумопоглощаю­щих компонентов и различных соединителей этих компонентов.

Конструкция и компоновка этих компонен­тов на легковых и коммерческих автомобилях значительно различаются. В системах выпуска отработавших газов легковых автомобилей отдельные компоненты соединятся трубами, и вся система устанавливается под днищем ав­томобиля (см. рис. «Система выпуска отработавших газов» ). В зависимости от рабо­чего объема двигателя и типа используемого глушителя система выпуска отработавших га­зов легкового автомобиля имеет массу от 8 до 40 кг. Поскольку компоненты системы изнутри подвергаются коррозионному воздействию горячих газов и конденсата, а снаружи — влаги и соленой воды, они в основном изготавлива­ются из высоколегированных сталей.





Нормы Евро-4 требуют установки компо­нентов для очистки отработавших газов также и на коммерческих автомобилях. Обычно эти компоненты объединены в большую систему и крепятся к раме. Отдельные компоненты описаны ниже на примере системы выпуска отработавших газов легкового автомобиля. Особенности систем выпуска отработавших газов коммерческих автомобилей будут рас­смотрены в конце этого раздела.



Очистка отработавших газов автомобиля



Компоненты, предназначенные для очистки отработавших газов, включают каталитиче­ский нейтрализатор, необходимый для разло­жения газообразных загрязняющих веществ, входящих в состав отработавших газов, и фильтр (или сажевый фильтр), предназначен­ный для фильтрации мелких твердых частиц (в особенности для дизельных двигателей).

Каталитические нейтрализаторы устанавли­ваются в системе выпуска отработавших га­зов как можно ближе к двигателю, чтобы они могли как можно быстрее достичь своей ра­бочей температуры и, следовательно, эффек­тивно работать в условиях городского дви­жения. Решающим фактором здесь является температура каталитического нейтрализатора, которая для трехкомпонентных нейтрали­заторов составляет приблизительно 250 °С. Сажевые фильтры также устанавливаются в передней части систем выпуска отработавших газов, чтобы обеспечить более эффективное сжигание задержанных ими частиц сажи при более высоких температурах отработавших газов. Покрытия некоторых каталитических нейтрализаторов, например, нейтрализаторов аккумуляторного типа, предназначенных для нейтрализации оксидов азота (NO) крайне чувствительны к температуре и поэтому уста­навливаются в области днища автомобиля.

Для двигателей с искровым зажиганием в основном применяются трехкомпонентные каталитические нейтрализаторы. Дополни­тельные каталитические нейтрализаторы для нейтрализации NOx устанавливаются только на двигателях с искровым зажиганием с систе­мой прямого впрыска топлива, работающих на бедной смеси. Для дизельных двигателей требуются окислительный каталитический нейтрализатор и сажевый фильтр. Для сни­жения содержания NOx в отработавших газах требуется дополнительный аккумуляторный каталитический нейтрализатор типа SCR.

Для обеспечения максимально возможного преобразования выбросов в каталитическом нейтрализаторе или эффективной работы са­жевого фильтра необходимо оптимизировать поток отработавших газов, поступающих к этим компонентам. Это обычно достигается за счет специальной формы впускной воронки. Для дальнейшей оптимизации распределения требуются такие дополнительные компоненты, как завихряющие или смесительные эле­менты. Для систем SCR (селективное катали­тическое восстановление), в которых в систему выпуска отработавших газов впрыскивается реагент-восстановитель (добавка Adblue), тре­буется смеситель для обеспечения равномер­ного распределения газообразного NH3 перед каталитическим нейтрализатором (см. рис. «Распыление и испарение реагента восстановителя в системе SCR» ).



Шумопоглощение в системе выпуска автомобиля



Основной причиной генерации шума являются пульсации газов в двигателе внутреннего сго­рания, т. е. вибрации газов, генерируемых в процессе сгорания топлива, и отработавших газов, вытесняемых через выпускные клапаны во время такта выпуска каждого рабочего цикла двигателя. Уровень этого вибрационного шума в некоторой степени снижается каталитическим нейтрализатором и сажевым фильтром. Однако этого оказывается недостаточно для того, чтобы Уровень шума не превышал значений, предпи­санных соответствующими нормами. По этой причине в средней или задней секции системы выпуска отработавших газов устанавливаются специальные глушители. В зависимости от количества цилиндров и мощности двигателя, в системе устанавливаются один, два или три глушителя. На автомобилях с V-образными дви­гателями левый и правый блоки цилиндров часто оборудуются отдельными каталитическими нейтрализаторами и глушителями.

Пределы уровня шума для автомобиля в Делом устанавливаются законодательством. Шум, производимый системой выпуска отрабо­тавших газов, составляет значительную часть общего уровня шума автомобиля. Это вызывает необходимость уделить особое внимание раз­работке эффективных глушителей. Хотя основ­ной целью является снижение уровня шума до допустимых пределов, дополнительной целью может быть создание специфичного для дан­ного автомобиля «брендового» звука.

Выпускной коллектор



Важным компонентом системы выпуска отра­ботавших газов является выпускной коллектор (см. рис. «Выпускной коллектор с каталитическим нейтрализатором» ) Он служит для вывода отработав­ших газов по выпускным каналам цилиндров в систему выпуска отработавших газов. Геометрическая форма и размеры выпускного кол­лектора (т.е. длина и сечения отдельных труб) оказывает влияние на рабочие характеристики двигателя, акустические характеристики си­стемы выпуска отработавших газов и темпера­туру отработавших газов. В некоторых случаях выпускной коллектор даже имеет дополнитель­ную теплоизоляцию для быстрого повышения температуры отработавших газов до рабочего уровня температуры каталитического нейтра­лизатора.



Каталитический нейтрализатор отработавших газов в системе выпуска



Каталитический нейтрализатор состоит из впускной воронки, выпускной воронки и моно­лита (см. рис. «Каталитический нейтрализатор с керамическим монолитом» ). Монолит содержит большое количество очень тонких, параллельных кана­лов, покрытых активным катализатором. Плот­ность каналов составляет от 60 до 190 ячеек на кв. см. Принцип действия активного каталити­ческого слоя описан ниже (см. «Каталитиче­ская очистка отработавших газов»).





Монолит может представлять собой ме­таллический или керамический материал.

Металлический монолитный блок



Металлический монолитный блок изготав­ливается из гофрированной металлической фольги толщиной 0,05 мм, намотка и пайка которой твердым припоем осуществляется при высокой температуре. Благодаря очень тонким стенкам между каналами, металлический монолитный блок оказывает отработавшим газам чрезвычайно низкое сопротивление. Это свойство часто используется на автомобилях с двигателями большой мощности. Металли­ческий монолитный блок может быть приварен непосредственно к воронкам.



Керамический монолитный блок



Керамический монолитный блок изготовлен на основе кордиерита. В зависимости от плотности ячеек, толщина стенок между ка­налами составляет от 0,05 мм (при плотности 190 ячеек/кв. см) до 0,16 мм (при плотности 60 ячеек/кв. см).

Керамические монолитные блоки обладают чрезвычайно высокой стойкостью к высоким температурам и тепловым ударам. Однако они не могут устанавливаться непосредственно в металлическом корпусе и требуют специаль­ных креплений. Эти крепления необходимы для компенсации различных коэффициентов температурного расширения стали и керамики, и защиты чувствительного монолитного блока от ударов. В процессе производства требу­ются чрезвычайная осторожность и внимание, в особенности в отношении тонкостенных монолитных блоков (<0,08 мм). Монолитный блок устанавливается на мате, находящемся между металлическим кожухом и монолитным блоком. Монтажный мат изготавливается из керамического волокна. Он обладает высокой эластичностью, что необходимо для сведения к минимуму механических нагрузок на моно­литный блок. Монтажный мат также служит в качестве теплоизолятора.

Один каталитический нейтрализатор может содержать несколько монолитных блоков с различными покрытиями. Для обеспечения равномерного прохождения отработавших газов через монолитный блок особое внима­ние следует уделить форме впускной воронки Внешняя форма керамического монолитного

блока зависит от пространства под кузовом автомобиля и может быть треугольной, оваль­ной или круглой.

Сажевый фильтр



Так же как монолиты каталитических нейтрали­заторов, сажевые фильтры могут быть метал­лическими и керамическими. Методы установки и крепления фильтра в металлическом корпусе аналогичны методам, применяемым в отноше­нии монолита каталитического нейтрализатора.

Так же как монолит каталитического ней­трализатора, керамический сажевый фильтр состоит из большого количества параллель­ных каналов. Однако, в этом случае эти ка­налы попеременно перекрыты (см. рис. «Керамический сажевый фильтр» ). Поэтому отработавшие газы вынуждены про­ходить через пористые стенки сотовой струк­туры. Сажевые частицы при этом осаждаются в порах стенок. В зависимости от пористости керамического тела эффективность филь­трации этих фильтров может достигать 97%.

Отложения сажи в сажевом фильтре вы­зывают постепенное увеличение сопротивле­ния потоку. По этой причине сажевый фильтр необходимо периодически регенерировать с использованием двух различных процессов. Детали этих процедур описаны ниже (см. «Очистка отработавших газов», системы управления дизельными двигателями).

Пассивный процесс в сажевом фильтре



В пассивном процессе сажа сжигается в ходе каталитической реакции. Для обеспечения этого процесса служит добавка к дизельному топливу, которая снижает температуру вос­пламенения частиц сажи до обычной темпе­ратуры отработавших газов.

Другие варианты пассивной обработки включают сажевые фильтры с каталитическим покрытием или процесс CRT (непре­рывная регенерация).



Активный процесс в сажевом фильтре



О ходе активного процесса осуществляется внешний нагрев фильтра до температур, не­обходимых для выжигания сажи. Этот нагрев может осуществляться при помощи горелки, Установленной перед фильтром, или посредством дополнительного впрыска топлива, Инициируемого системой управления двигателем, и использования предварительного каталитического нейтрализатора.



Глушители системы выпуска отработавших газов



Глушители предназначены для сглаживания пульсаций в потоке отработавших газов и мак­симально возможного снижения шума на выпу­ске. В глушителях применяются в основном два физических эффекта — резонанс и звукопогло­щение. Глушители различаются в зависимости от используемого эффекта. Однако, в основном в глушителях используется сочетание эффек­тов отражения и поглощения звука (см. рис. «Принцип действия глушителей» ).

Так как глушители вместе с выхлопными трубами образуют звуковой генератор с соб­ственной резонансной частотой, их расположе­ние влияет на уровни шумопоглощения. Же­лательно располагать выпускную систему под днищем кузова как можно дальше от кузова, чтобы частота собственных колебаний системы не приводила к резонансным колебаниям в кузове автомобиля. Для максимального сни­жения звуковых колебаний в кузове и тепло­изоляции днища кузова от выпускной системы глушители часто изготавливают с двойными стенками и теплоизолирующим покрытием.

Глушитель резонансного типа состоит из ряда камер различной длины, соединенных друг с другом трубами (см. рис. а, «Принцип действия глушителей» и «Глушитель с встроенным каталитическим нейтрализатором» ). Трубы и перегородки сделаны перфориро­ванными, что позволяет отработавшим газам проходить через них. Разность сечений труб и камер, отклонение отработавших газов и резонаторы, образуемые соединительными трубами и камерами, вызывают наложение звуковых волн и их частичное ослабление.

Таким образом, может быть достигнуто эф­фективное снижение уровня шума, особенно в диапазоне средних и низких частот. Чем больше в глушителе камер, тем эффективнее процесс глушения шума.



Глушители поглотительного типа



Глушители поглотительного типа имеют одну камеру, через которую проходит перфориро­ванная труба (см. рис. Ь, «Принцип действия глушителей» ). Камера заполнена звукопоглощающим материалом (базальт или стекловолокно). Звуковые колебания через отверстия в перфорированной трубе взаимодействуют со звукопоглощающим ма­териалом и преобразуются в теплоту.

Звукопоглощающий материал обычно состоит из минераль­ной ваты с длинным волокном и с объемной плотностью от 100 до 150 г/л. Степень глушения шума зависит от плотности, звукопоглощающих свойств ма­териала, а также длины и толщины стенки камеры. Глушение происходит в широком диапазоне звуковых частот.

Выдувание звукопоглощающего мате­риала наружу отработавшими газами пре­дотвращается за счет правильного выбора формы перфораций и благодаря тому, что труба проходит через минеральную вату. Иногда минеральная вата бывает защищена слоем стальной ваты из нержавеющей стали вокруг перфорированной трубы.

Поскольку отработавшие газы в глушителе поглотительного типа в основном проходят по прямой трубе, перепад давления на нем значительно ниже, чем на глушителе резо­нансного типа.



Конструкция глушителя



В зависимости от наличия свободного про­странства под кузовом автомобиля, глуши­тели имеют спирально намотанную оболочку или собираются из полуоболочек.

При изготовлении спирально намотанной оболочки одна или несколько заготовок из листового металла оборачиваются вокруг круглой оправки и соединяются продольными фальцами или посредством лазерной сварки. Затем в оболочку устанавливается полностью собранная и сваренная сердцевина. Она со­стоит из внутренних трубок, отражателей и промежуточных слоев. Затем наружные слои соединяются с оболочкой посредством фаль­цовки или лазерной сварки.

Часто глушитель со спирально намотанной оболочкой оказывается невозможно раз­местить в предусмотренном для него месте ввиду сложной формы доступного простран­ства в днище автомобиля. В таких случаях используются составные глушители, состоя­щие из двух полуоболочек, изготовленных методом глубокой вытяжки. Такие глушители могут принимать практически любую требуе­мую форму.

Общий объем глушителей системы вы­пуска отработавших газов легкового авто­мобиля равен приблизительно от восьми до двенадцати рабочих объемов двигателя.



Соединительные элементы системы выпуска



Для соединения каталитического нейтрали­затора и глушителей используются трубы. На автомобилях с двигателями очень низкой мощности могут использоваться конструкции, в которых каталитический нейтрализатор и глушитель встроены в один общий корпус.

Трубы, каталитический нейтрализатор и глушители соединяются посредством втулок и фланцев. Многие системы являются полностью сварными, что позволяет ускорить их установку.

Вся система выпуска отработавших газов крепится к днищу автомобиля при помощи эластичной подвески (см. рис. «Подвеска глушителя» ). Так как ви­брации от выпускных труб, вызываемые выпу­ском отработавших газов, могут передаваться на кузов и повышать шумность в салоне, то места крепления системы выпуска должны тщательно выбираться. Неправильно выбран­ные точки крепления могут создать проблемы с прочностью и, следовательно, долговечностью системы. В некоторых случаях эти проблемы могут быть решены при помощи амортизаторов вибраций. Колебания этих компонентов нахо­дятся в противофазе с колебаниями компо­нентов системы выпуска отработавших газов, эффективно поглощая их вибрацию.

Акустические колебания, генерируемые си­стемой выпуска отработавших газов в точке выпуска газов наружу (задняя выхлопная труба), а также в области глушителей, могут вызывать резонанс кузова. В зависимости от интенсивности вибрации двигателя, могут ис­пользоваться разделительные элементы (см. рис. «Разделительный элемент» ), служащие для изоляции системы выпу­ска отработавших газов от двигателя и снятия напряжений с компонентов системы выпуска отработавших газов. Разделительный элемент включает гильзу, состоящую из отрезков труб, один из которых может перемещаться внутри другого. Поверх гильзы устанавливается гоф­рированная труба, также называемая чехлом. Гильза служит для защиты чехла и ограничения линейного растяжения. Гофрированная труба выполняет функции разделения/изоляции за счет своей упругой структуры. Гофрированная труба защищена от внешних воздействий при помощи оболочки из проволочной сетки.

Таким образом, система выпуска отрабо­тавших газов с одной стороны должна быть достаточно жесткой, чтобы выдерживать вибрацию, а с другой стороны обладать до­статочной гибкостью, чтобы в максимальной степени исключить передачу усилий на кузов.



Устройства, задающие акустические параметры глушителей



Используются для снижения отдельных спек­тральных составляющих нежелательных ча­стот в шуме выпуска. Эти компоненты могут быть использованы для эффективного осла­бления звука в тех или иных диапазонах частот.



Резонатор Гельмгольца



Резонатор Гельмгольца состоит из трубы, расположенной вдоль направления движе­ния отработавших газов и определенного присоединенного к ней объема (см. рис. «Резонатор Гельмгольца» ). Объем газа действует в качестве пружины, в то время как газ, находящийся в трубной секции, действует в качестве массы. При резонансной частоте такая система массы и пружины обеспечивает очень высокую сте­пень ослабления звука в узкой полосе частот. Резонансная частота/зависит от величины объема V, а также от длины L и площади по­перечного сечения А трубы:

f = c/2π √(A/L·V)

где:

с — скорость звука





Резонаторы λ/4



Резонатор λ/4 включает закрытую с одной стороны трубу, ответвляющуюся от системы выпуска отработавших газов. Резонансная частота f такого резонатора зависит от длины отвода L и определяется как:

f = c/4L

Эти резонаторы также обеспечивают высо­кую степень ослабления звука в узкой полосе частот вокруг их резонансной частоты.



Заслонки отработавших газов



Заслонки отработавших газов чаще всего устанавливаются в задних глушителях. В за­висимости от частоты вращения коленчатого вала или интенсивности потока отработав­ших газов заслонка открывает или пере­крывает перепускную трубу глушителя или вторую выхлопную трубу (см. рис. «Заслонка отработавших газов, управляемая наружным разряжением» ). В ре­зультате уровень шума отработавших газов при низких частотах вращения коленчатого вала может быть значительно снижен без по­терь мощности при высоких оборотах.

Заслонки могут быть саморегулирующи­мися в зависимости от давления и скорости отработавших газов или иметь внешнее управление. В последнем случае необходимо обеспечить интерфейс с системой управле­ния двигателем. Это делает систему более сложной, но в то же время расширяет область ее применения.





Системы выпуска отработавших газов коммерческих автомобилей



В системах выпуска отработавших газов ком­мерческих автомобилей большинство опи­санных выше компонентов встроено в корпус, который крепится к раме автомобиля. Количе­ство каталитических нейтрализаторов и саже­вых фильтров зависит от того, в соответствии с какими нормами законодательства разрабо­тана система выпуска отработавших газов.



Система выпуска отработавших газов, отве­чающая требованиям Евро-4 и Евро-5



Вообще говоря, сажевый фильтр для систем, отве­чающих требованиям Евро-4 и Евро-5 не требуется. В таких системах используются только окисли­тельные каталитические нейтрализаторы и нейтра­лизаторы типа SCR. В качестве альтернативного решения дизельный двигатель может быть отрегу­лирован таким образом, чтобы содержание необра­ботанных NOx в отработавших газах не превышало предельных значений, предусмотренных нормами Евро-4 и Евро-5. Однако в этом случае требуется наличие в системе выпуска отработавших газов са­жевого фильтра. На рис. «Система выпуска отработавших газов, отве­чающая требованиям Евро-4 и Евро-5» показана система выпу­ска отработавших газов, отвечающая требованиям норм Евро-4, с каталитическими нейтрализаторами типа SCR. В отличие от систем выпуска отрабо­тавших газов легковых автомобилей, здесь часто используются несколько каталитических нейтрали­заторов, установленных параллельно, с тем чтобы обеспечить требуемую площадь поверхности ката­лизатора в доступном пространстве. Для маршрути­зации отработавших газов и глушения шума служат перепускные трубы и отверстия. В зависимости от размера двигателя такие системы имеют объем от 150 до 200 л и массу порядка 150 кг.



Система выпуска отработавших газов, отве­чающая требованиям норм Евро-6 и ЕРА10



Для системы выпуска отработавших газов, отвечаю­щей требованиям последних норм (Евро-6 в Европе и ЕРА 10 в США) требуется наличие всех компонен­тов, т. е. окислительных каталитических нейтрали­заторов, сажевых фильтров и каталитических ней­трализаторов типа SCR (см. рис. «Система выпуска отработавших газов, отве­чающая требованиям норм Евро-6 и ЕРА10» ). Поэтому такие системы имеют еще больший объем и вес.

В настоящее время используются две концеп­ции. Либо все компоненты размещаются в одном корпусе, либо каталитические нейтрализаторы и сажевые фильтры размещаются в двух различных корпусах. Для обеспечения требуемой очистки отработавших газов используются следующие дополнительные компоненты. Для обеспечения функции SCR (селективное каталитическое вос­становление) требуется система дозирования мо­чевины, сопло (форсунка) которой должно быть расположено в удобном месте системы выпуска отработавших газов. Кроме того, для обеспечения надежной регенерации сажевых фильтров часто требуется наличие дозирующего устройства для впрыска в систему топлива. В обоих случаях рас­положение этих устройств должно быть выбрано таким образом, чтобы было обеспечено равномер­ное распределение и испарение жидкой мочевины и топлива. При необходимости, для приготовления добавок используются те или иные мешалки (см. раздел «Очистка отработавших газов»).

В корпусах также необходимо разместить различные датчики. В дополнение к датчикам давления для контроля нагрузки на фильтр, для контроля процесса преобразования NOx требу­ются датчики температуры и концентрации NOx. Для обеспечения надлежащего качества сигна­лов при любых условиях работы расположение датчиков в системе выпуска отработавших газов должно быть оптимизировано в зависимости от конструкции системы.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Устройство глушителя автомобиля

Дата публикации: .
Категория: Автотехника.

Если бы не созданный французской компанией Panhar-Levassor первый в мире глушитель, то возможно сегодня бензиновых автомобилей не было бы. Выхлопная система позволила «успокоить» ДВС и дать этому мотору «вторую жизнь».

Первоначально глушители выполняли не много функций и считались больше вспомогательной составляющей, нежели важной, как другие агрегаты. Однако с течением времени выхлопные системы начали играть более значительную роль. Сегодня благодаря глушителям удается не только значительно снижать уровень шума от работающего мотора, но и уменьшать температуру выхлопных газов, выводить отработанные газы за пределы авто и уменьшать уровень вредных выбросов в окружающую среду.

Исходя из этого, стоит обратить внимание на строение глушителя, а также на его разновидности.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

  • Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
  • Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

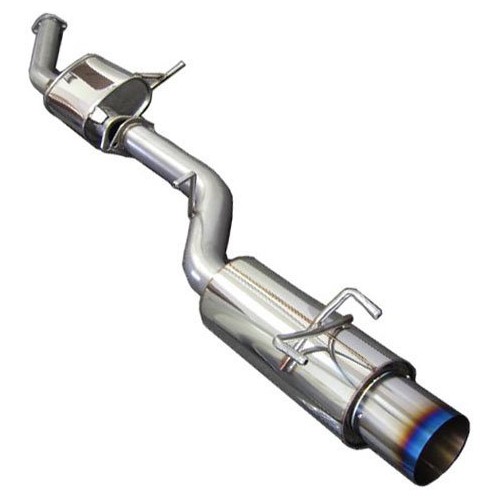

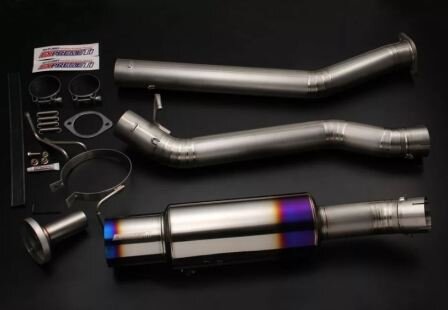

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются». При этом уровень сопротивления будет значительно ниже, а на мощность двигателя не будет расходоваться. Однако стоит учитывать, что из-за зеркального эффекта температура выхлопной трубы будет повышаться.

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

В заключении

Конструкция автомобильных глушителей постоянно претерпевает изменения, хоть общий принцип работы и сама конструкция остается неизменной уже много десятков лет. Сегодня это не обычная металлическая «банка» а полноценная система, которая обеспечивает правильную работу двигателя автомобиля. Именно поэтому, если из глушителя начинает идти пар или раздаются хлопки, необходимо незамедлительно производить диагностику и ремонт этого немаловажного узла.

Четыре признака наличия утечки в выпускной системе автомобиля

Выпускная система, по сути, представляет собой трубопровод для отвода отработавших газов из двигателя и их выброса в атмосферу. Конечно же, отработавшие газы сначала проходят через выпускной коллектор, каталитический нейтрализатор и резонатор, а уже потом попадают в глушитель, соединенный с выхлопной трубой. Эффективная работа выпускной системы обеспечивается исключительно при условии нормального функционирования всех этих компонентов.

При возникновении проблем с этой системой ядовитые отработавшие газы, не имеющие цвета и запаха, попадают в салон автомобиля, подвергая опасности здоровье и даже жизнь находящихся в нем людей. Обнаружив хотя бы один из указанных ниже признаков неисправности выпускной системы, в кратчайший срок обратитесь в автомастерскую, чтобы решить возникшую проблему.

1. Свист или щелчки

Самый явный признак – это периодический свист или щелчки, которые доносятся при работающем двигателе. При этом можно дополнительно обнаружить обесцвечивание или обгорание краски рядом с выпускными каналами на головке блока цилиндров, а также обожженные провода свечей зажигания или контакты. Обратите особое внимание на характер звуков, исходящих из выхлопной трубы. Пронзительный свистящий звук может возникнуть в результате ограничения выхода отработавших газов и нагнетания очень высокого противодавления.

2. Небольшие утечки

Тепловое расширение и сжатие, возникающее при каждом запуске двигателя, оказывает нагрузку на прокладку выпускного коллектора. Со временем из-за этого могут образоваться незначительные утечки газа, а потом перерасти в большие. Чтобы выявить маленькие утечки, запустите двигатель и пройдитесь вдоль всей выпускной системы вплоть до выхлопной трубы. Особое внимание следует уделить точке подсоединения выпускного коллектора к головке блока цилиндров двигателя.

3. Вибрации

Также могут возникнуть вибрации, передающиеся через рулевое колесо, педали и сиденье. Их появление может быть связано с образованием ржавчины в выпускной системе. От этого обычно страдают автомобили, используемые исключительно для частых коротких поездок. Дело в том, что при таком режиме эксплуатации автомобиля глушитель и трубопроводы не успевают нормально разогреться, чтобы накопленная вода могла испариться, поэтому оставшийся в системе конденсат рано или поздно приводит к образованию ржавчины. Заметив во время эксплуатации автомобиля появление непривычных вибраций или снижение мощности двигателя, обратитесь к квалифицированному специалисту для проверки выпускной системы.

4. Увеличение расхода топлива

Недостаточная мощность двигателя на высокой скорости и увеличение расхода топлива с большой вероятностью указывают на проблему с выпускной системой. Повышенное потребление топлива, как и появление вибраций, говорит о том, что с автомобилем что-то неладно. При наличии утечек в выпускной системе увеличивается нагрузка на работающий двигатель, что, соответственно, приводит к повышению расхода топлива. Если необходимость в дозаправке автомобиля возникает все чаще и чаще, проверьте его выпускную систему, обратившись к квалифицированному специалисту.

Вывод

Шум выхлопа всегда означает наличие проблемы. Но даже при отсутствии каких-либо посторонних звуков в выпускной системе может быть утечка. Проверку этой системы следует выполнять при работающем двигателе. Испытания в реальных условиях работы всегда эффективнее, поскольку утечки при этом более очевидны. Визуальный осмотр системы позволяет выявить некоторые более явные повреждения, например пробой глушителя или лопнувшие либо другим образом поврежденные трубы.

Что касается автомобилей старше 5 лет, их владельцам рекомендуется взять в привычку ежегодно подвергать выпускную систему тщательной проверке на предмет повреждений и утечек. На станциях тех. обслуживания эту процедуру обычно производят при помощи дымогенератора. Даже при отсутствии видимых утечек можно обнаружить ослабленные крепления или незначительные повреждения, устранение которых позволит избежать серьезных последствий. Стоимость ремонта выпускной системы зависит от автомобиля и степени повреждения системы. В любом случае, чем дольше затягивать с решением проблемы, тем дороже обойдется ремонт выпускной системы.

Понравилась статья? Сохраните себе!

Что такое выхлопная система? (с иллюстрациями)

Выхлопная система представляет собой набор металлических труб, которые отводят вредные выбросы, возникающие при сгорании газа, обычно из автомобильного двигателя. Выхлопная система должна работать должным образом, чтобы автомобиль работал надежно и безопасно. Современные выхлопные системы обычно очищают газы перед их выпуском в окружающую среду. Иногда изменение системы помогает газам течь более плавно и повышает производительность и эффективность.

Клапан рециркуляции отработавших газов рециркулирует пары, чтобы предотвратить выброс избыточных загрязняющих веществ в автомобиль.

Когда автомобильный двигатель работает, он сжигает газ для выработки энергии в процессе, называемом сгоранием. Когда сгорание происходит внутри двигателя, вредные газы выделяются как побочные продукты. Эти газы часто покидают двигатель, содержащие опасные вещества, которые не могут быть выброшены в окружающий воздух без изменений. По этой причине газы должны проходить через выхлопную систему, которая в первую очередь удаляет большинство опасных веществ. Система также снижает уровень шума от работающего двигателя.

Выхлопные системы включают выхлопные трубы, через которые выхлоп выходит из автомобиля.

Основные компоненты выхлопной системы включают выхлопной коллектор, трубы, каталитический нейтрализатор, глушитель и выхлопную трубу.Эти компоненты работают вместе для сбора и транспортировки выхлопных газов. Если что-то пойдет не так с системой, газы могут течь неправильно. Это может вызвать проблемы с производительностью двигателя, если газы останутся в ловушке и не смогут пройти через систему. Утечка газов до удаления опасных веществ может создать угрозу безопасности, особенно если они попадают в салон автомобиля.

Выпускной коллектор — это первая часть выхлопной системы, через которую проходят газы.Выпускной коллектор собирает газы из разных цилиндров двигателя в одном месте и объединяет их в одну трубу, прежде чем они отправятся дальше. Газы продолжают двигаться по трубам к задней части автомобиля, непрерывно проталкиваясь через них по мере того, как их количество попадает в систему.

Опасные газы очищаются в каталитическом нейтрализаторе на пути к выхлопу.Каталитический нейтрализатор удаляет вредные вещества из газов, превращая оставшийся газ в относительно безвредную смесь, которая не причинит вреда людям или окружающей среде. Следующая остановка — глушитель, который заглушает большую часть шума работающего двигателя с помощью звукопоглощающих материалов. Наконец, выхлоп выходит из системы через выхлопную трубу.

Существуют модификации, которые могут быть внесены в существующий выхлоп автомобиля, что может немного повысить производительность двигателя. Это достигается за счет уменьшения трения и сопротивления в системе, что способствует более быстрому и легкому перемещению выхлопных газов. Это позволяет двигателю работать с максимальным потенциалом. Эти модификации могут включать сглаживание внутренних поверхностей труб и замену частей системы специально разработанными запасными частями.

Выхлопная система легкового или грузового автомобиля включает глушитель, коллектор, несколько труб, фланцы и каталитический нейтрализатор для выталкивания газов из транспортного средства.

Выхлоп и система по выгодной цене — Выгодные предложения на выхлоп и систему от глобальных продавцов выхлопных систем и систем

Отличные новости !!! Вы попали в нужное место для выхлопа и системы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая выхлопная система в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили выхлоп и систему на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в выпуске и системе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести выхлопная система по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

TTiHomePage

TTi Производительность Выхлоп и коллекторы

Если вы энтузиаст, который требует самого лучшего, TTi Performance Выхлоп и коллекторы

— это высшие в высокой производительности, исключительно для MoPars!

TUBE TECHNOLOGIES, INC.

Корона, Калифорния 92878-3226

(951) 371-4878

Пн-Пт, 8.00-16.00 PST

Стандартное восточное время. с 1988

69-79 МОПАР КЛАССИК ЖАТКИ

Кузова A, B, C, E, F, M

Поли Заголовки: 318

Небольшой Заголовки блоков: 273, 318, 340, 360

B-двигатель Заголовки: 383, 400

РБ-Двигатель Заголовки: 440, 413, 426

Gen2 Заголовки Hemi: 426, 472, 528

Заголовки Gen3 Hemi: 5.7, 6.1, 6.4

Аксессуары для заголовков

Прокладки И фланцы

Заголовок Редукторы / переходники

Мотор крепления и крепления катушек, переключатель Монтажный кронштейн (727 Trans), Spark Штекерный ключ, Крутящий момент вал в сборе (колонка сдвиг), Z-образные дуги, А-образный корпус (Стандартный Trans)

05-18 ПОЗДНЯЯ МОДЕЛЬ ЖАТКИ R / T & SRT8

Challenger, Charger, Chrysler 300, Magnum, Scat Pack, Hellcat, Drag-Pak

Заголовки R / T, SRT8

Полные пакеты от двигателя к задней

Заголовок аксессуары

Болты, распорная втулка щупа, фланцы, прокладки, коллектор Редуктор / переходники, Винты с головкой под торцевой ключ

ГРУЗОВИК ЖАТКИ

Пикапы и Ramcharger

61-71 Серия D 383 400 440 Заголовки

72-93 D-серия 5.Заголовки на 7 л и 6,1 л

03-08 Заголовки на 5,7 л

Заголовок аксессуары

Болты, фланцы, прокладки, винты с головкой под торцевой ключ, Изоляция топливопровода, переходники / переходники коллектора

94-05 НЕОНОВЫЕ ГОЛОВКИ

SOHC / DOHC

2.0L V4 Заголовки

Принадлежности для заголовка

Болты, Фланцы, Прокладки, Подушка двигателя

69-79 МОПАР КЛАССИК ВЫХЛОПНЫЕ ГАЗЫ

Кузова A, B, C, E

Выхлопные системы 2,5 и 3,0 дюйма

Конструкции с H- и X-образными трубами, Slant-6 и Max Wedge

Компоненты и аксессуары для выхлопных газов

Выхлопные трубы (он же головные трубы)

H-образные и X-образные трубы

Выхлопные трубы

Выхлопные насадки

Фланцы И прокладки

Болты, зажимы, 63-65 Модифицированная поперечина A-body, Глушители, Корпус глушителя Кронштейны, подвески глушителя, блокировка масляного фильтра Пластина, подвески выхлопной трубы, резиновая подвеска кронштейна Изоляторы

05-18 ПОЗДНЯЯ МОДЕЛЬ R / T & SRT8 ВЫТЯЖКИ

Challenger, Charger, Chrysler 300, Magnum, Scat Pack, Hellcat, Drag-Pak

3.0 «Выхлопные системы

Компоненты выхлопной системы

Полные пакеты от двигателя к задней части

Компоненты и аксессуары для выхлопной системы

Зажимы, каталитические Преобразователи, Выхлопные насадки, Жгуты датчиков O2, Глушители

ГРУЗОВИК ВЫХЛОПНЫЕ СИСТЕМЫ

Пикапы и зарядные устройства Ram

3.0 «Выхлопные системы

Компоненты и аксессуары выхлопной системы

Зажимы, Прокладки коллектора, фланцы, болты, крышка с головкой под торцевой ключ винты, изоляция топливопровода, редуктор коллектора адаптеры, глушитель, жгуты датчика O2, насадки на выхлоп

94-05 НЕОНОВЫЙ ВЫХЛОПНОЙ СИСТЕМЫ

SOHC / DOHC

2.5 «Выхлопные системы

Компоненты и аксессуары для выхлопной системы

Воздушный фильтр, каталитический преобразователь, прокладки, фланцы, крепежные детали, шланговая втулка, Система впуска, Подушка двигателя, Распорки, Насадка на выхлоп

ЖАТКИ MOPAR CLASSIC И ВЫХЛОПНЫЕ СИСТЕМЫ

1962-1979 гг., A, B, C, E, F и М-кузова

НЕБОЛЬШОЙ БЛОКИРОВКИ

273, 318, 340, 360

Полноразмерные и короткие заголовки

БОЛЬШИЕ БЛОКИРОВКИ

383-400 B-двигатели

Двигатели 440-РБ

Вся длина Заголовки & Shorty

ЖАТКИ HEMI GEN2

426, 472, 528

ЖАТКИ HEMI GEN3

5.7 л, 6,1 л, 6,4 л

2,5 « и 3,0″ ВЫХЛОПНЫЕ СИСТЕМЫ

H или X-образная труба

Задние коллекторы или задние коллекторы

ВЫПУСК КОМПОНЕНТНЫЕ ЧАСТИ

Выхлопные трубы, Средние трубы (H или X), выхлопные трубы

ПОЛИРОВАННЫЕ НАКОНЕЧНИКИ ДЛЯ ВЫХЛОПНЫХ ГАЗОВ

Стиль Challenger, стиль Cuda, овал,

Прямоугольник, Круглый, Отложенный,

Прорези с цветными вставками

ПРОКЛАДКИ И ФЛАНЦЫ

Коллектор, коллектор, фланцы и прокладки выхлопной трубы

КРОНШТЕЙН КОРПУСА ГЛУШИТЕЛЯ

Требуется для крепления подвесок глушителя

КРЕПЛЕНИЯ МОТОРА

Разработан для совместимости

с нашими заголовками Gen3 Hemi

Бисквитный Стиль & Стиль катушки

Z-образные стержни для Standard Trans

Приложения для тела с Standard Trans

МОМЕНТНЫЙ ВАЛ В СБОРЕ

Для зазора смещения колонки


ПОЗДНИЕ МОДЕЛИ

2005-2016 Challenger, зарядное устройство, Chrysler 300, Магнум

Scat Pack, Hellcat, Драг-Пак


РАБОЧИЕ МАШИНЫ

2003-2008 5.7 л V8 1500 И 2500


НЕОНА

1994-2005 2,0 л V4 SOHC И DOHC


Обновлено: 04 ноября, 2020

Разработано и поддерживается Tube Technologies, Inc.

Международные выхлопные трубы | Международная выхлопная система для грузовиков

Переключить меню
  • Добро пожаловать на TruckPipesUSA.com — Выхлопные трубы и компоненты для грузовиков, сделанные в США!
  • 8776929125
  • войти в систему или зарегистрируйтесь
  • Сравнить
  • Корзина
Поиск НАШИ ПРОДУКТЫ
  • РАЙКЕР FIRE ПРОДАЖА
  • НАБОРЫ
    • ВСЕ НАБОРЫ
    • ВЫХЛОПНЫЕ КОМПЛЕКТЫ KENWORTH TRUCK
    • Peterbilt 379 Ретро Fit
    • КОМПЛЕКТЫ POWERFLOW
      • Все НАБОРЫ POWERFLOW
      • Комплекты DODGE Powerflow
      • FORD POWERFLOW
      • Комплекты GM Powerflow
    • КОМПЛЕКТЫ ПРИЕМНИКА
      • Все НАБОРЫ ПОДЪЕМНИКА
      • Комплекты Dodge Stack
      • Комплекты GM Duramax
      • Комплекты FORD Single Stack
      • Комплекты FORD Dual Stack
      • 5-ДЮЙМОВЫЕ НАБОРЫ СО СТЕКЛАМИ
      • 6 ДЮЙМОВЫЕ НАБОРЫ СО СТЕКЛАМИ
      • ДВОЙНЫЕ КОМПЛЕКТЫ 7 ДЮЙМОВ СО СТЕКЛАМИ
      • Универсальный выхлоп
  • СТЕКИ
    • Все СТЕКИ
    • ХРОМ
      • Все ХРОМ
      • Изогнутый
    • МОНСТР ХРОМ
    • ХРОМИРОВАННЫЕ КОЛОДКИ
      • Все ХРОМИРОВАННЫЕ СТЕКИ
      • Изогнутые хромированные трубы
      • Хромированные трубы Miter Cut
      • Прямые хромированные трубы
      • Трубы Aussie Chrome Stack
      • Хромированные трубы для труб Bullhorn
      • Грубая серия
      • Хромированные трубы для самосвалов
    • АЛЮМИНИЗИРОВАННЫЕ ПАТКИ
      • Все АЛЮМИНИЗИРОВАННЫЕ СТЕКИ
      • Изогнутый алюминизированный стек
      • Прямые алюминизированные штабельные трубы
      • Алюминированные трубы для самосвалов
    • ЧЕРНЫЕ ВЫХЛОПНЫЕ ПАТРУБКИ
  • КОЛЕНО
    • Все ЛОТОКИ
    • 15 ВЫХЛОПНЫХ КОЛЕНОК
    • 30 ВЫХЛОПНЫХ КОЛЕНОК
    • 45 ВЫХЛОПНЫЕ КОЛЕНО
      • Все 45 ВЫХЛОПНЫХ КОЛЕНОК
      • Алюминированные отводы под 45 градусов
      • Хромированные локти 45 градусов
      • Колена из нержавеющей стали под углом 45 градусов
    • 60 ВЫХЛОПНЫЕ КОЛЕНЫ
      • Все 60 ВЫХЛОПНЫХ КОЛЕНОК
      • ALZ Колено 60 градусов
      • Хромированные локти 60 градусов
    • 90 ВЫХЛОПНЫЕ КОЛЕНО
      • Все 90 ВЫХЛОПНЫХ КОЛЕНОК
      • Выхлопные патрубки ALZ 90
      • Выхлопные патрубки Chrome 90
      • НЕРЖАВЕЮЩАЯ СТАЛЬ 90 Выхлопные патрубки
    • OEM КОЛЕНО
    • РЕДУКТОРЫ
    • КОЛЕНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
  • ЗАЖИМЫ
    • Все ЗАЖИМЫ
    • Плоский болт
    • Круглый болт
    • Ленточные зажимы
      • Все ленточные зажимы
      • 2-дюймовые ленточные зажимы
      • 2.5-дюймовые ленточные зажимы
      • 3-дюймовые ленточные зажимы
      • Ленточные зажимы 3,5 дюйма
      • 4-дюймовые ленточные зажимы
      • Ленточные зажимы 4,5 »
      • 5-дюймовые ленточные зажимы
      • 6-дюймовые ленточные зажимы
      • 7-дюймовые ленточные зажимы
      • 8-дюймовые ленточные зажимы
      • Ленточный зажим ALZ

Выхлопные работы на Бродвее — Специалисты по выхлопной системе

О вытяжных работах на Бродвее

Exhaust Works on Broadway предлагает услуги выхлопной системы, на которые вы можете рассчитывать!

Более 25 лет Exhaust Works On Broadway предоставляет автомобилистам в Тусоне, штат Аризона, 85711, комплексные услуги по ремонту выхлопных газов, включая диагностические услуги и услуги по выпуску выхлопных газов.Наша цель — предложить лучшие услуги по доступным ценам, которые помогут вам вернуться в дорогу в кратчайшие сроки.

Вам будет сложно найти такой же уровень знаний, как у наших специалистов по выхлопной системе! У нас есть многолетний опыт работы как с отечественными, так и с импортными автомобилями всех марок и моделей, и мы можем работать с вами, чтобы найти экономичные альтернативы ремонта и обслуживания.

Если вам нужен высокопроизводительный автомобиль, доверьте Exhaust Works On Broadway свой автомобиль, грузовик или фургон.Чтобы узнать больше о предлагаемых нами услугах, свяжитесь с нами по телефону 520-318-9406 или отправьте нам письмо по электронной почте. Мы также приглашаем вас узнать больше о наших специализированных услугах:

  • Ремонт выхлопной системы
  • Индивидуальная гибка труб
  • Выхлопные системы старинных / классических автомобилей
  • Стандартные глушители
  • Рабочие глушители
  • Резонаторы / Стеклопакеты
  • Каталитические преобразователи
  • Каталитические преобразователи прямого монтажа
  • CARB Каталитические преобразователи
  • Датчики кислорода
  • Производительные выхлопные системы
  • True-Dual выхлопные системы
  • Одинарные и двойные выхлопные системы с обратной связью
  • Патрубок с загнутым болтом выхлопные системы
    • Переходные трубы и коллекторы
    • Ремонт / замена коллектора
    • Замена поверхности коллектора
    • Хромированные выхлопные насадки
    • Выхлопные насадки из нержавеющей стали
    • 5-дюймовые насадки для дизельных выхлопных газов
    • Дизельные выхлопные системы от 4 до 6 дюймов
    • От 4 до 8 дюймов, одинарная или двойная дизельная (ие) секция (и)
    • Воздухозаборники
    • Водосточные трубы
    • Высокопроизводительные коллекторы
    • Сварка и изготовление по индивидуальному заказу
    • Проверка освещения двигателя
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
