Катушки зажигания – устройство и принцип работы модуля зажигания автомобиля
Катушка зажигания (или модуль зажигания) – элемент системы зажигания автомобиля, который преобразует низковольтное напряжение бортовой сети в высоковольтный импульс. Высокое напряжение, возникающее в катушке зажигания, вызывает образование искры между электродами свечи зажигания и обеспечивает воспламенение топливно-воздушной смеси.
Устройство катушки зажигания
Катушка зажигания представляет собой трансформатор с двумя обмотками: первичной и вторичной, внутри которых находится стальной сердечник, а снаружи – изолированный корпус.
- Первичная обмотка состоит из толстого медного изолированного провода и насчитывает от 100 до 150 витков. Обмотка имеет выводы 12 вольт.
- Вторичная обмотка, как правило, располагается снаружи первичной. Она состоит из 15000-30000 витков тонкой медной проволоки. Такая система характерна как для модуля зажигания, для катушки зажигания сдвоенного типа, так и для индивидуальной катушки.
Принцип действия катушки зажигания
В первичную обмотку катушки подается низковольтное напряжение, который создает магнитное поле. Время от времени это напряжение отсекается прерывателем, вызывая резкое сокращение магнитного поля и образования в витках катушек электродвижущей силы (э.д.с.).
Согласно физическому закону электромагнитной индукции, величина образующейся таким образом э.д.с. прямо пропорциональна количеству витков обмотки контура. Поэтому во вторичной катушке с большим количеством витков образуется импульс высокого напряжения, который по высоковольтным проводам (не применимо к индивидуальной катушке зажигания, установленной прямо на свечу)подается к свече зажигания. Благодаря импульсу, передаваемому катушкой, между электродами свечи зажигания образуется искра, которая воспламеняет топливно-воздушную смесь.
В устаревших моделях автомобилей напряжение от катушки зажигания подавалось ко всем свечам с помощью распределителя зажигания. Такая схема оказалась недостаточно надежной, поэтому катушки зажигания (их ещё называют свечными) современного автомобиля объединены в систему и распределены по одной на каждую свечу.
Виды катушек зажигания автомобиля
Различают общие и индивидуальные катушки зажигания.
- Общая катушка зажигания используется в системах зажигания с распределителем или без него. Ее конструкция описана выше: первичная обмотка располагается снаружи вторичной, внутри которой находится сердечник. Катушки с сердечником заключены в стальной корпус. Импульс от вторичной обмотки подается на свечи зажигания.
- Индивидуальная катушка зажигания используется в системах прямого электронного зажигания. В отличие от общей конструкции, в индивидуальных катушках первичная обмотка находится внутри вторичной. Индивидуальная катушка устанавливается непосредственно на свечу зажигания, поэтому высоковольтный импульс передается практически без потери мощности.
1. Не оставляйте включенным зажигание без запуска двигателя на долгое время. Это существенно сокращает срок службы катушек зажигания.
2. Найдите время для очистки и проверки состояния катушки. Убедитесь в том, что крепления проводов в порядке, особенно важно проверить высоковольтный провод. Убедитесь также, что на корпус или внутрь его не попадает вода.
3. Не отсоединяйте высоковольтный провод от катушки голыми руками при включенном зажигании.
Как проверить исправность катушки зажигания
Катушка зажигания создает высокое напряжение, которое требуется для работы самой системы и создания искры между контактами свечей зажигания. Большинство двигателей с распределительной системой зажигания оснащается одной катушкой зажигания, в некоторых случаях – двумя катушками зажигания. В системах без распределителя зажигания (DIS) применяется несколько катушек зажигания.
В двухискровых системах на каждую пару цилиндров приходится одна катушка зажигания. В других системах DIS и системах с катушками карандашного типа на одну свечу (COP) на каждый цилиндр или свечу зажигания устанавливается собственная катушка зажигания.
Катушка зажигания играет роль трансформатора напряжения. Она превращает напряжение 12В в несколько тысяч вольт.
Вторичное напряжение создает искру в зазоре между электродами свечи, оно зависит от зазора, электрического сопротивления свечи зажигания и высоковольтных проводов, состава топливовоздушной смеси, нагрузки на двигатель и температуры свечи. Напряжение может меняться от 5000 вольт до 25000 вольт и более. В некоторых системах достигается максимальное напряжение, равное 40000 вольт.
Как работает катушка зажигания
В катушке зажигания имеются две обмотки, которые намотаны на пластинчатый металлический сердечник.
Первичная обмотка, имеющая несколько сотен витков, соединена с двумя внешними контактами катушки. Положительный вывод (+) катушки подключен к выключателю зажигания и АКБ, а отрицательный вывод (-) – к модулю зажигания и затем на «массу» кузова. Вторичная обмотка имеет несколько тысяч витков и подсоединена одним концом к положительному контакту первичной обмотки, а другим – к высоковольтному выводу в центральной части катушки.
Соотношение витков вторичной и первичной обмоток составляет 80 к 1. Чем выше соотношение, тем выше выходное напряжение катушки. Мощные катушки зажигания обычно имеют более высокое соотношение числа обмоток по сравнению со стандартными катушками.
После замыкания первичной обмотки на «массу» по ней протекает электрический ток. Он создает сильное магнитное поле вокруг металлического сердечника и «заряжает» катушку энергией. Требуется примерно 10-15 мс для максимальной зарядки катушки зажигания.
Затем модуль зажигания размыкает первичную цепь катушки.
Неисправности катушек зажигания
Катушки зажигания очень надежные и прочные устройства. Причинами неисправности данных трансформаторов могут быть нагрев и вибрация, при этом повреждаются обмотки и возникает пробой изоляции, что в свою очередь приводит к короткому замыканию или обрыву цепей обмоток. Наибольшую опасность для катушки зажигания представляет перегрузка, вызванная неисправностью свечи зажигания или высоковольтного провода.
Если свеча зажигания или высоковольтный провод повреждены и имеют чрезмерно высокое сопротивление, напряжение катушки зажигания может повышаться для пробоя ее изоляции.
Изоляция большинства катушек зажигания может получить повреждение в результате превышения напряжения в 35000 вольт. После этого вторичное напряжение катушки зажигания падает, появляются пропуски зажигания под нагрузкой, катушка не выдает напряжения, достаточного для работы и пуска двигателя.
Если на положительном контакте катушки имеется напряжение АКБ и при замыкании на «массу» модулем зажигания она не создает искру, значит, катушка неисправна и требует замены.
Подсказка: если модуль зажигания несколько раз не сработал, это, возможно, связано с неисправностью катушки зажигания. Внутренние пробои или замыкания в катушке зажигания могут стать причиной неисправности модуля зажигания.
Диагностика катушки зажигания
Если неисправность возникла в системе зажигания распределительного типа, она оказывает влияние на работу всех цилиндров двигателя.
Двигатель трудно запустить или возникают пропуски зажигания под нагрузкой, которые происходят то в одном, то в другом цилиндре. В системах, не имеющих распределитель зажигания (DIS), или оснащенных катушками карандашного типа (COP) на каждую свечу неисправность в катушке зажигания влияет на работу только одного цилиндра (или двух цилиндров, если применяется двухискровая система зажигания DIS с так называемой «холостой» искрой). Здесь оба цилиндра работают от одной катушки, но в разных циклах.
Если двигатель работает неровно (с пропусками зажигания) и включается лампа «Проверить двигатель», необходимо использовать диагностический сканер для проверки кода, связанного с пропусками зажигания.
На двигателях 1996 г. выпуска и более современных моторах с системой OBD II неисправность катушки обычно отображается в форме кода P030X. Здесь «X» представляет собой номер цилиндра, в котором возникают пропуски зажигания.
Код P0301, например, означает, что в цилиндре #1 зафиксированы пропуски зажигания. Но пропуски зажигания могут возникнуть не только в результате поломки в системе зажигания, но также из-за проблем в системе подачи топлива, цилиндро-поршневой группы, поэтому пропуски зажигания не всегда являются прямым следствием неисправной катушки, свечи зажигания или высоковольтного провода.
Если произошло замыкание или обрыв в цепях катушки зажигания, может быть выдан соответствующий код. При его отсутствии необходимо измерить сопротивление первичной и вторичной обмоток зажигания цифровым мультиметром. Необходимо также снять и проверить состояние свечи зажигания, в том числе зазор между контактами и цвет нагара на контактах свечи. Возможно, пропуски возникают в результате масляных отложений или сильного нагара. Также следует проверить высоковольтный провод, чтобы убедиться в том, что его сопротивление соответствует требуемому значению.
Если катушка, свеча зажигания и высоковольтный провод в порядке, пропуски зажигания являются следствием загрязнения или повреждения топливной форсунки (следует проверить сопротивление форсунки и напряжение питания, использовать индикатор «NOID» для проверки наличия импульсов управления блока PCM).
Если форсунка исправна, следует проверить компрессию, исправность клапанов или наличие утечки через прокладку головки блока цилиндров.
Замечание: ваш двигатель с системой зажигания COP прокручивается как положено, но при этом отсутствует искра, в этом случае проблема отнюдь не в одной или нескольких катушках зажигания. Вероятно, неисправен датчик положения коленчатого или распределительного вала, отсутствует напряжение питания в системе зажигания или вышел из строя модуль зажигания (при его наличии), неисправна цепь управления катушками зажигания блока PCM.
Проверка катушки зажигания
Предупреждение: запрещено отсоединять высоковольтный провод от свечи зажигания или с катушки зажигания для проверки искры. Помимо поражения электрическим током снятие провода сулит резкий рост вторичного напряжения и опасность повреждения катушки. Единственный правильный способ проверить искрообразование состоит в том, чтобы использовать тестер для свечей зажигания KV/ARC или щуп для проверки системы зажигания COP.
При наличии неисправности в катушке следует измерить сопротивление первичной и вторичной обмоток с помощью омметра. Если есть отклонение от нормы, катушку меняют.
Катушку зажигания также можно проверить с помощью омметра с 10МОм входным сопротивлением. См. руководство по ремонту для получения сведений о характеристиках катушки зажигания.
Для тестирования катушки зажигания целесообразно подключить измерительные провода к контактам первичной обмотки (+ и -). В большинстве случае сопротивление обмотки составляет 0,4 – 2Ом. Нулевое сопротивление свидетельствует о коротком замыкании в катушке, а высокое сопротивление указывает на обрыв в цепи.
Вторичное сопротивление измеряется между положительным контактом (+) и выводом высокого напряжения. Современные катушки зажигания с пластинчатым сердечником обычно имеют сопротивление 6000-8000Ом, в другие свыше 15000Ом.
В катушках других конструкций первичные контакты могут быть расположены в разъеме или спрятаны. См. данные руководства по ремонту для поиска контактов обмоток и тестирования катушки зажигания.
Неисправная катушка зажигания может вывести из строя блок PCM
Чем ниже сопротивление в первичной обмотке, тем выше ток через катушку, а, значит, и риск выхода из строя блока PCM. Это может также привести к снижению вторичного напряжения, слабому искрообразованию, затрудненному пуску двигателя, вибрациям, пропускам зажигания под нагрузкой или в момент ускорения.
Значительное сопротивление или обрыв первичной цепи катушки зажигания не всегда ведет к выходу из строя блока PCM, но оно сопровождается падением вторичного напряжения.
Короткое замыкание во вторичной обмотке катушки зажигания сокращает эффективность искрообразования, но модуль PCM не ломается.
Следствием повышенного сопротивления или обрыва во вторичной обмотке катушки может стать ослабление или отсутствие искры в цилиндрах или поломка блока PCM из-за сильной самоиндукции в первичной обмотке.
Замена катушки зажигания
Новая катушка должна быть аналогична заменяемой (если вы не планируете усовершенствовать систему зажигания).При замене катушки зажигания все контакты и соединения необходимо очистить, проверить отсутствие коррозии и надежность подключений. Коррозия повышает сопротивление в электрических проводниках, неустойчивое соединение (дребезг), обрыв, что, в конечном счете, сокращает срок службы катушки. Для снижения опасности пробоя из-за повышенной влажности рекомендуется использовать диэлектрическую свечную смазку на контактах катушки. Например, на двигателях Форд с катушками COP влажность является основным фактором выхода из строя катушек зажигания.
Если двигатель имеет неисправность, катушки будут работать в жестких условиях.
Неисправности могут быть вызваны высоким вторичным сопротивлением (изношенные свечи зажигания или большой зазор между электродами свечи), обеденная топливовоздушная смесь (загрязнение форсунок, утечка разрежения или негерметичность клапана рециркуляции отработанных газов).
При большом пробеге (двигатель с системой зажигания COP) следует установить новые свечи зажигания в случае неисправной катушки, свечи эксплуатируются более 45000 миль, а платиновые или иридиевые свечи – свыше 100000 миль
Две синхронные искры — журнал За рулем
КЛУБ АВТОЛЮБИТЕЛЕЙ
ДВЕ СИНХРОННЫЕ ИСКРЫ
На многих современных автомобилях, оснащенных системой впрыска топлива (а таких в мире — большинство), применяется система зажигания с низковольтным распределением энергии. Часто неисправности в ней связаны с катушками зажигания нетрадиционной конструкции. О них рассказывает Антон УТКИН.
Неискушенный в технике автолюбитель, возможно, считает систему зажигания без обычного распределителя недавним достижением электроники.
Между тем еще в 1961 году на ирбитском мотоцикле М-62 с двухцилиндровым оппозитным двигателем впервые появилась двухискровая (тогда еще шестивольтовая) катушка Б-201 (фото 1). В отличие от известных ранее, у нее было два высоковольтных вывода — от первого и последнего витков вторичной обмотки, которую полностью изолировали от «массы» (рис. 1). Такое передовое решение стало возможным благодаря четырехтактному циклу двигателя и чередованию вспышек в цилиндрах через каждый полный оборот коленвала. Высоковольтная цепь проходила через «массу» и искровые промежутки обеих свечей, каждая из которых либо поджигала топливную смесь в конце такта сжатия, либо проскакивала вхолостую в конце такта выпуска.
Но о применении двухискровых катушек на четырехцилиндровых моторах тогда речи не шло — электронное распределение низкого напряжения по двум каналам в ту пору еще не появилось. Впрочем, идея обойтись без «бегунка» уже будоражила умы. На фото 2 — один из вариантов самодельного двухканального трамблера для «Москвича», рассчитанного на работу с двумя двухискровыми или четырьмя обычными, но шестивольтовыми «бобинами».
Его два прерывателя, расположенные под углом 90°, и кулачок с двумя гранями вместо четырех обеспечивали одновременное искрообразование на свечах каждой пары цилиндров дважды за один оборот коленвала.
Серийное применение на отечественных автомобилях двухискровая схема нашла в 1986 году на модели VAZ 21083–02 с микропроцессорным зажиганием. Специально для нее НИИАвтоприборов (ныне «Автоэлектроника») совместно с московским заводом АТЭ-2 разработал сухую, запрессованную в полипропилен двухискровую катушку высокой энергии с индексом 29.3705. Система включала две такие катушки, каждая из которых обслуживала свою пару цилиндров, а энергия между ними распределялась статически — с помощью контроллера и двухканального коммутатора. В сочетании с карбюратором эта система не давала особых преимуществ перед обычным трамблером, уступая последнему в простоте, надежности и цене, поэтому в 1990 году производство VAZ 21083–02 прекратили. Но годом раньше начался серийный выпуск «Оки», для двухцилиндрового мотора которой как раз и подошла двухискровая катушка 29.
3705 в комплекте с обычным коммутатором и датчиком Холла.
К тому времени все недостатки этой катушки и причины ее частых отказов уже были хорошо известны конструкторам. Поэтому в 1992 году на конвейере АТЭ-2 появилась новая катушка 3009.3705, сделанная по лицензии французской фирмы «Дюселье» (ныне «Валео»). Ее важнейшее отличие от предшественницы — замкнутый магнитопровод, позволивший резко сократить магнитный поток рассеяния, повысить КПД и более чем вдвое уменьшить число витков обмоток, а значит, существенно сократить расход обмоточной меди. Многослойный каркас и новый материал изоляции уменьшили вероятность внутренних пробоев, характерных для катушки 29.3705. Последний вариант двухискровой катушки от АТЭ-2 — модель 3012.3705, освоенная в 1994 году. При сохранении энергетических параметров и надежности 3009.3705 она заметно меньше и легче. Именно 3012.3705 устанавливают на «Оку», а также на автомобили ГАЗ с двигателем ЗМЗ-406 (по две штуки). Ее копию малыми сериями делает уфимское ОНПП «Молния» для модификации «Москвича-2141» с микропроцессорным зажиганием.
От московской она отличается нестандартной маркировкой (8Г4768049), материалом корпуса и цветом (он коричневый, а не серый, как у АТЭ-2).
А наиболее интегрированный (многофункциональный) прибор системы зажигания — это четырехискровой высоковольтный модуль 42.3705, выпускаемый на заводе АТЭ-2 для «самар» с впрыском топлива. Он включает в себя две двухискровые катушки и силовую часть двухканального коммутатора, залитые в единый компактный блок. Такое решение представляется оправданным лишь при достаточной надежности каждого элемента изделия, иначе при отказе одного из них придется менять весь дорогостоящий модуль. Видимо, это одна из причин, по которой большинство фирм в мире пока предпочитают раздельные приборы системы зажигания.
Условия искрообразования в системах с двухвыводными катушками почти не отличаются от тех, где есть распределитель, несмотря на наличие второго искрового промежутка. Дело в том, что падение напряжения в цепи вторичной обмотки распределяется по свечам неравномерно.
В том цилиндре, где искра пробивает сжатую топливно-воздушную смесь, напряжение пробоя достигает 10 кВ, а в том, где она является «паразитной», то есть срабатывает вхолостую в конце такта выпуска, вполне достаточно 1–2 кВ. То есть потери составляют около 15% — не больше, чем в обычной системе, где «паразитная» искра проскакивает между «бегунком» и контактом крышки трамблера.
Практически единственная причина выхода из строя двухискровых катушек — внутренний пробой. Его симптомы порой ставят в тупик даже сведущего в электротехнике автолюбителя. Вот вам вопрос: может ли быть так, что на одной свече, подключенной к выводу двухискровой катушки, искра есть, а на другой, подключенной к другому выводу этой же катушки, — нет? На первый взгляд, при исправных свечах и высоковольтных проводах такого быть не может. Ведь в цепи последовательно соединенных потребителей работает либо все, либо ничего. Но не спешите с выводами! Про подобные чудеса мы слыхали от владельцев «Оки», рассказывавших, как мотор упорно «троил» (то бишь «единил»), несмотря на многократную замену свечи, а помогала лишь замена катушки зажигания.
И вот наконец-то такая пробитая «бобина» попала к нам в руки.
Катушку 8Г4768049 принес в редакцию читатель — владелец «Москвича» с микропроцессорным зажиганием. Двигатель «троил», а при проверке «на искру» любая свеча, подключенная к выводу одной из катушек для второго цилиндра, упорно не желала работать. Но при этом свеча третьего цилиндра, подключенная к ней последовательно, прекрасно искрила! Заменили катушку — мотор «запел всеми четырьмя».
Для проверки катушки мы собрали схему с блоком аварийного зажигания климовского завода, который представляет собой транзисторный вибратор, размыкающий цепь первичной обмотки катушки с частотой 150 раз в секунду (рис. 2). Подключенные к высоковольтным выводам свечи положили на медную пластину, соединенную проводом с «минусом» аккумулятора, то есть получили полную имитацию штатной схемы автомобиля. Включив питание, услышали треск непрерывного искрового разряда, но работала только одна свеча (фото 4). Поменяли свечи местами — так и есть, они тут ни при чем: не работает один из выводов катушки.
Но должен же ток, выйдя с одного конца вторичной обмотки и пройдя через искровой промежуток одной свечи, как-то попасть на другой конец обмотки?! Путь ему остается только один — «масса» — «минусовый» провод — аккумуляторная батарея — замок зажигания — первичная обмотка катушки. То есть ему главное попасть поближе к виткам вторичной обмотки, а там, глядишь, где-нибудь да пробьется к цели. А раз так, попробуем отключить «минусовый» провод от медной пластинки. Как и следовало ожидать, обе свечи заработали синхронно (фото 5).
Отсюда вывод — в катушке пробита межобмоточная изоляция, то есть для высокого напряжения обе обмотки теперь не изолированы друг от друга (только для высокого напряжения). В обычных одноискровых катушках такого практически не бывает, поскольку там есть возможность разнести первичную обмотку и крайние витки вторичной, на которых напряжение максимально. А в компактных двухискровых, напротив — между любой частью вторичной обмотки и витками первичной, разделенных порой слоем пластмассы толщиной 3–5 мм, может возникать разность потенциалов в десятки киловольт.
Особенно когда один из высоковольтных проводов отсоединен от свечи и его наконечник удален от «массы».
Правда, солидные производители обязательно проводят выборочные тесты катушек на пробой. Например, на АТЭ-2 их испытывают в течение 5 минут непрерывной коммутации первичной обмотки с определенной частотой при полностью отключенных высоковольтных проводах. И все же рисковать не стоит, поэтому, проверяя систему зажигания «на искру», примите все меры, чтобы при проворачивании коленвала наконечник высоковольтного провода не отошел от «массы» дальше 5–7 мм.
Стоит ли выбрасывать пробитую катушку или она еще может пригодиться? Ответ: может, но только на машине с распределителем. Высоковольтный провод с неработающего вывода подсоединяем к «массе», а с работающего — к центральному гнезду крышки трамблера. Теперь она будет работать «вечно».
В заключение — об одном неприятном свойстве систем с двухискровыми катушками, о котором конструкторы обычно умалчивают. Речь идет о взрыве глушителя, который нечасто, но все же случается на машинах, оборудованных такими системами.
Происходит это после неудачных попыток пуска двигателя, когда водитель подолгу прокручивает его стартером, вместо того, чтобы открыть капот и разобраться, в чем дело. Если пуск затруднен из-за плохого контакта в каком-либо из штекерных разъемов, то мотор, вращаемый стартером, успеет накачать в систему выпуска изрядное количество топливно-воздушной смеси. От вибрации при работе стартера контакт может восстановиться и на свечах одной пары цилиндров возникнут искры. В системе с распределителем двигатель просто начинает работать и выхлопные газы быстро продуют глушитель, но здесь картина иная. В цилиндре, где проскакивает «паразитная» искра, выпускной клапан еще открыт, и фронт пламени, не имея препятствий на своем пути, распространяется по трубам выпускной системы со скоростью до 50 м/с. Мгновенное сгорание смеси в объемистом корпусе глушителя носит взрывной характер. В отличие от обычного «выстрела» в глушителе (например, при позднем зажигании или сбитых фазах), здесь последствия куда более серьезные — глушитель разлетается на куски.
Кстати, сидящие в салоне испытывают в этот момент довольно острые ощущения — машина будто подпрыгивает, а звук такой, что на несколько минут закладывает уши…
Учитывая, что на многих автомобилях глушитель расположен в непосредственной близости от бензобака, есть основания опасаться более серьезных последствий. К счастью, о таких случаях мы пока не слышали (дай Бог, чтобы и впредь не услышали). Хочется верить, что двухискровые катушки в будущем станут надежнее и целесообразность их применения перестанут подвергать сомнению.
Фото 1. Бескорпусная двухискровая катушка Б-201.
Фото 2. Двухканальный контактный трамблер штучного изготовления.
Фото 3. Четырехискровой модуль 42.3705.
Рис. 1. Схема системы зажигания с прерывателем и двухискровой катушкой для двухцилиндрового двигателя: 1 — катушка
Б-201; 2 — замок зажигания; 3 — батарея; 4 — конденсатор; 5 — прерыватель; 6 — первичная обмотка; 7 — вторичная обмотка; 8 — свеча.
Рис. 2. Схема проверки двухискровой катушки:
1 — батарея; 2 — транзисторный вибратор;
3 — катушка зажигания;
4 — свеча; 5 — соединительная пластина; 6 — зажим «крокодил»; 7 — искра с вывода, удаленного от места пробоя; 8 — межобмоточный пробой.
Фото 4.
Типичный признак внутреннего пробоя — искрит только одна свеча.
Фото 5.
Пробитая катушка работает нормально, но только в лабораторных условиях — перемычка между свечами изолирована от «массы».
Катушки зажигания — Denso
Катушка зажигания – важный элемент системы зажигания двигателя. Основное назначение катушки – в нужный момент времени подать на свечу импульс высокого напряжения, служащий для образования искры достаточной силы в воздушном зазоре между электродами для воспламенения топливной смеси.
Катушки зажигания DENSO
Kатушка зажигания представляет собой трансформатор электрической энергии, преобразовывающий напряжение бортовой сети автомобиля 12В в высоковольтное напряжение. Современные катушки способны обеспечить величины напряжений до 30 кВ.
Несомненным лидером в разработке и производстве катушек зажигания является компания DENSO. Наше тесное сотрудничество с мировыми автопроизводителями позволяет нам разрабатывать передовые компоненты систем зажигания, отвечающие самым высоким требованиям, предъявляемым к современным автомобилям.
Именно наши инженеры первыми разработали индивидуальную катушку зажигания. Они использовали в катушках диагональные индукционные обмотки, позволившие существенно уменьшить размер этого важного узла без потери его характеристик, и использовали в системах зажигания микросхемы и электронные компоненты, что привело к значительному росту их надежности и быстродействия.
Преимущества катушек DENSO
- Катушки зажигания на протяжении всего своего жизненного цикла обеспечивают высокие значения выходного напряжения.
- Благодаря используемым в их производстве материалам способны обеспечить надежную работу двигателя и в жаркой пустыне и в условиях арктического холода.
- Высококачественная защита из современных материалов предотвращает попадание внутрь влаги и технических жидкостей.
- В модуле управления катушкой предусмотрены защитные схемы и фильтры радиопомех, исключающие влияние системы зажигания (электромагнитные наводки) на электронные и мультимедийные системы автомобиля.
- Использование передовых технологий и высококачественных материалов позволяет нам производить высокоэффективные катушки зажигания малого размера, что позволяет производителям автомобилей существенно экономить место в подкапотном пространстве.
- Универсальность катушек DENSO позволяет применять их на большинстве моделей автомобилей. К примеру, 25 моделей катушек зажигания, добавленных к ассортименту в сентябре 2018 года, являются альтернативным вариантом замены для 27 оригинальных запасных частей, что в целом дает 812 вариантов применения на автомобилях различных производителей. Причем вновь добавленные модели покрывают около 12% автопарка, что в натуральном выражении составляет примерно около половины миллиона автомобилей.
Разновидности катушек DENSO
Широкий ассортимент продукции DENSO представлен катушками зажигания следующих типов:
- двухискровые катушки зажигания. Устройства, одновременно формирующие высоковольтный импульс сразу для двух свечей. Искра в одном цилиндре поджигает топливо в камере сгорания, а вторая формируется «вхолостую», поскольку ее образование происходит на фазе выпуска отработавших газов из цилиндра. При следующем обороте коленчатого вала эффективное сгорание происходит во втором цилиндре пары. Такое распределение высоковольтных импульсов позволяет упростить конструкцию и сделать ее более миниатюрной, сконцентрировавшись на величине выходного напряжения и стабильности формирования высоковольтного импульса;
- модули зажигания. Формируют высокое напряжение индивидуально для свечи каждого из цилиндров. Процесс формирования импульсов происходит на основе сигналов, полученных с различных датчиков ДВС, предварительно обработанных электронным блоком управления;
- индивидуальные катушки, выполненные в виде стержня. Такие катушки устанавливаются непосредственно на наконечник свечи в свечном колодце. Преимуществами такого решения являются отказ от использования высоковольтных проводов и существенная экономия места в подкапотном пространстве.
Искра в одном цилиндре поджигает топливо в камере сгорания, а вторая формируется «вхолостую», поскольку ее образование происходит на фазе выпуска отработавших газов из цилиндра. При следующем обороте коленчатого вала эффективное сгорание происходит во втором цилиндре пары. Такое распределение высоковольтных импульсов позволяет упростить конструкцию и сделать ее более миниатюрной, сконцентрировавшись на величине выходного напряжения и стабильности формирования высоковольтного импульса;
Все приведенные типы катушек зажигания DENSO разработаны нашими инженерами с одной целью – получить на выходе вторичной обмотки стабильно высокий уровень напряжения пробоя, поскольку только с ним возможно формирование качественной искры. Только полное и эффективное сгорание топлива позволяет нам назвать двигатель с нашей системой зажигания экологичным и экономичным!
Рекомендации DENSO по уходу за катушкой зажигания
Простые и не требующие особых усилий рекомендации от наших специалистов позволят продлить жизненный цикл катушки зажигания.
- Своевременно очищайте от пыли и грязи корпус катушки. Проверяйте качество подключения высоковольтных проводов, их чистоту, отсутствие следов коррозии и окисления контактных соединений. Следите за тем, чтобы на корпусе устройства не образовывались трещины, через них внутрь может попасть влага, которая гарантированно выведет катушку из строя.
- Следите за признаками, потенциально ведущими к возможным неполадкам. Недопустимо появление на корпусе катушки следов прогаров от воздействия электрической дуги, сколов и трещин. При наличии таковых катушку лучше заменить.
- Следите за уровнем заряда аккумулятора. Недостаточное напряжение бортовой сети ведет к недостаточно высокому уровню напряжения на вторичной обмотке катушки зажигания, а значит, и к более слабой искре. Помимо неполного сгорания топлива и увеличения его расхода, слабый аккумулятор вызывает более медленное формирование высоковольтных импульсов. При этом по обмоткам катушек в течение более длительного времени протекает электрический ток, нагревая их, что может привести к локальному перегреву обмоток и выходу катушки из строя.
- При наличии в системе высоковольтных проводов необходимо следить за их состоянием. Неисправный провод либо вовсе не доставляет высоковольтный импульс к свече, либо в нем «теряется» его большая часть. Изменение сопротивления провода ввиду плохого контакта, вызванного коррозией или окислением, приводит к значительной электрической нагрузке на катушку зажигания, что влечет за собой ее чрезмерный нагрев.
Недопустимо появление на корпусе катушки следов прогаров от воздействия электрической дуги, сколов и трещин. При наличии таковых катушку лучше заменить.
Диагностика неисправности катушки зажигания
Прежде чем приступить к диагностике катушки следует удостовериться в исправности и правильном функционировании других составляющих системы зажигания (свечей, высоковольтных проводов), поскольку именно они могут быть причиной неустойчивой работы двигателя. Необходимо убедиться в том, что в бортовой сети автомобиля присутствует необходимый уровень напряжения.
Существует несколько методик диагностики и поиска неисправности катушки зажигания. Для проведения диагностики нужны определенные приборы, инструменты и приспособления, а главное, базовые знания в области электротехники. В противном случае наиболее правильным решением будет обращение в специализированный сервисный центр, профессионально занимающийся диагностикой и ремонтом систем зажигания.
Проверка сопротивления и целостности обмоток
Осуществляется при помощи прибора, измеряющего электрическое сопротивление обмоток. Естественно, у каждой модели катушки эти значения свои, но усредненные значения сопротивления рабочих обмоток катушки зажигания находятся в следующих пределах: первичной обмотки – 3-3,5 Ом, вторичной – 5000-9000 Ом.
При подозрении на неисправность одной из катушек показания значений сопротивления обмоток всегда можно сравнить со значениями, полученными при измерении заведомо исправной катушки.
Нелишним будет удостовериться в отсутствии электрической связи управляющего катушкой проводника с выводами обмоток и «массой» автомобиля.
Если результаты измерений покажут обрыв обмотки или величины измерений будут сильно разниться с эталонными значениями – катушка зажигания неисправна, ее необходимо заменить.
Проверка на работающем двигателе
Когда один из цилиндров двигателя не работает, «троит» и есть подозрение на отсутствие искры в одном из цилиндров, можно провести быстрый тест по определению неработающего цилиндра. Для этого на работающем двигателе поочередно отключают разъемы от топливных форсунок и следят за изменениями в работе мотора. Отключение форсунки неработающего цилиндра никак не скажется на работе двигателя, во всех остальных случаях будет наблюдаться снижение оборотов и явно выраженная попытка прекращения работы.
Крайне нежелательно при проведении данного теста отключать разъемы, подключенные к катушкам зажигания, поскольку это действие может привести к выходу из строя исправного узла.
Проверка наличия искры
На испытательном стенде или непосредственно на двигателе автомобиля к выводу катушки подключается специальный электрический разрядник. После чего стартером приводится во вращение коленчатый вал мотора и наблюдается наличие или отсутствие искры на электродах разрядника. Данная процедура проводится для всех выводов катушки или индивидуальных катушек зажигания до момента выявления неисправности.
При проведении диагностики по этому методу применение разрядника, а не обычной свечи зажигания обязательно! Использование свечи может не выявить проблему, поскольку в цилиндре свеча работает в совершенно других условиях (высокая температура и давление в момент такта сжатия), отличных от условий искрообразования в атмосферном воздухе.
Узнайте больше о катушках зажигания! Советы по сервисному обслуживанию катушек зажигания.
Система зажигания должна обеспечивать искру достаточной интенсивности в нужном цилиндре в нужное время тысячи раз в минуту. Поэтому правильный ремонт системы зажигания — это насущная необходимость. Благодаря нашим советам по обслуживанию катушек зажигания вы узнаете, как они работают, почему они выходят из строя, что указывает на их неисправность, а также как заменить их для обеспечения высококачественного долговечного ремонта, которому можете доверять и вы, и ваши клиенты.
Что такое катушка зажигания?
Чтобы произошло возгорание, необходима искра, поджигающая топливовоздушную смесь в двигателе. В этом и заключается функция катушки зажигания. Она представляет собой электрический трансформатор, который преобразует низкое напряжение аккумулятора — обычно всего 12 вольт — в очень высокое для того, чтобы в зазоре свечи зажигания проскочила искра, поджигающая топливо. В результате этого двигатель запускается. В некоторых системах требуется всего одна катушка, однако в большинстве новых моделей автомобилей на каждый цилиндр устанавливается отдельная катушка зажигания.
Как работает катушка зажигания?
Говоря простым языком, катушки зажигания состоят из трех частей: первичной цепи, состоящей из нескольких сотен витков первичной обмотки, вторичной цепи, состоящей из еще нескольких тысяч витков, и железного сердечника. Когда ток протекает через первичную цепь, вокруг сердечника создается мощное магнитное поле, заряжающее катушку. Однако, когда подача энергии прерывается — магнитное поле исчезает. А поскольку эта энергия должна куда-то уходить, она индуцирует импульс тока во вторичной катушке, увеличивая его напряжение до тех пор, пока его не станет достаточно, чтобы создать искру зажигания.
Требуемое напряжение может варьироваться от всего 5000 вольт до 25 000 вольт и зависит от ряда факторов, а именно ширины зазора между электродами свечи зажигания, электрического сопротивления свечи зажигания, состава топливовоздушной смеси, температуры свечи зажигания, нагрузки на двигатель и т.д. На самом деле, при максимальной нагрузке некоторым системам требуется напряжение до 40 000 вольт.-800x800-product_popup.JPG)
Величина выходного напряжения определяется соотношением количества витков вторичной обмотки к количеству витков первичной обмотки, которое обычно составляет порядка 80 к одному, но чем выше это соотношение, тем выше потенциальное напряжение.
Где устанавливается катушка зажигания?
На старых автомобилях катушка зажигания расположена между аккумулятором и трамблером. Однако в современных системах зажигания с электронным управлением трамблер больше не нужен. Вместо этого работу свечей зажигания контролирует блок управления двигателем (ЭБУ). Таким образом, в системах с индивидуальными катушками зажигания катушки монтируются непосредственно над каждой свечей зажигания. Или в случае бестрамблерных систем с «холостой искрой», подключаются к паре свечей зажигания.
Из-за этого количество катушек также может различаться. В то время как в старых системах обычно используется одна катушка, на более современных автомобилях устанавливается несколько катушек — по одной на цилиндр или на каждую пару цилиндров.
Это позволяет производителям автомобилей более точно контролировать момент зажигания, повысить производительность двигателя, снизить расход топлива и количество выхлопных газов.
Почему катушки зажигания выходят из строя?
Несмотря на то, что катушки зажигания рассчитаны на длительное использование, возрастающие требования к ним означают, что они могут выйти из строя. Среди основных причин их поломки можно выделить следующие:
- Поврежденные свечи зажигания или их провода. Неисправная свеча зажигания, обладающая повышенным сопротивлением, вызывает рост выходного напряжения. Если оно превышает 35 000 вольт — может случиться пробой изоляции катушки, который вызовет короткое замыкание. Это может стать причиной снижения выходного напряжения, пропусков зажигания под нагрузкой и/или плохого запуска двигателя.
- Износ свечи зажигания или увеличенный зазор. По мере износа свечи зажигания будет увеличиваться и установленный на ней зазор между двумя электродами. Это означает, что для создания искры катушке будет необходимо генерировать более высокое напряжение. Увеличившаяся нагрузка на катушку может стать причиной перегрузки и перегрева.
- Повреждение в результате вибрации. Постоянный износ из-за вибрации двигателя может стать причиной повреждения обмоток и изоляции катушки зажигания, в результате чего может возникнуть короткое замыкание или обрыв во вторичной обмотке. Также может ослабнуть крепление электрического разъема, подключенного к свече зажигания, что заставит катушку зажигания совершать дополнительную работу для создания искры.
- Перегрев. Вследствие своего расположения катушки зажигания часто подвержены воздействию высокой температуры, возникающей при работе двигателя. Это может снизить возможность катушек проводить ток, что, в свою очередь, приведет к снижению их производительности и долговечности.
- Меняющееся сопротивление. Короткое замыкание или низкое сопротивление в обмотке катушки зажигания увеличит количество электричества, протекающего через катушку. Это может вывести из строя всю систему зажигания автомобиля. Изменение сопротивления может также быть причиной создания слабой искры, что приведет к невозможности завести автомобиль и повреждению как катушки зажигания, так и расположенных радом элементов.
- Попадание жидкости. В большинстве случаев источником жидкости является утечка масла через поврежденную прокладку клапанной крышки. Это масло скапливается и повреждает как катушку зажигания, так и свечу зажигания. Вода из системы кондиционирования, например, также может проникать в систему зажигания. В обоих случаях во избежание повторных аналогичных поломок важно устранить первопричину неисправности.
Это означает, что для создания искры катушке будет необходимо генерировать более высокое напряжение. Увеличившаяся нагрузка на катушку может стать причиной перегрузки и перегрева.
Это может вывести из строя всю систему зажигания автомобиля. Изменение сопротивления может также быть причиной создания слабой искры, что приведет к невозможности завести автомобиль и повреждению как катушки зажигания, так и расположенных радом элементов. Признаки неисправности катушки зажигания.
Поскольку катушка зажигания отвечает за генерирование искры, с помощью которой запускается двигатель автомобиля, любая ее неисправность быстро отразится на работе двигателя. Можно выделить следующие признаки неисправности катушки зажигания:
- Горит индикатор проверки двигателя. Поскольку неисправная катушка зажигания непосредственным образом влияет на работу двигателя, любая ее неполадка станет причиной включения индикатора проверки двигателя.
- Повышенный расход топлива. При снижении мощности искры процесс сгорания топлива будет не столь эффективным, что приведет к заметному увеличению его расхода.
- Прострел в выхлопной системе. Часто ранним признаком отказа катушки зажигания является прострел, возникающий, когда топливо, не сгоревшее в камере сгорания, попадает в выхлопную систему. Если не устранить эту неисправность, выхлопная система может получить значительные повреждения.
- Остановка двигателя. Неисправная катушка зажигания будет подавать ток на свечи зажигания с перебоями, что может привести к остановке двигателя. Это также может стать причиной невозможности запуска двигателя.
- Пропуски зажигания. Из-за недостаточной мощности, развиваемой одним или несколькими цилиндрами, в двигателе могут возникать пропуски зажигания, особенно во время набора скорости.
- Проблемы с запуском двигателя. Аналогичным образом, если на одну или несколько свечей зажигания не подается достаточного заряда, двигатель будет очень сложно завести. Автомобили с одной катушкой зажигания могут в этом случае вообще не завестись.
Поскольку неисправная катушка зажигания непосредственным образом влияет на работу двигателя, любая ее неполадка станет причиной включения индикатора проверки двигателя.
Советы по поиску и устранению неисправностей катушек зажигания.
Если имеется подозрение на неисправность катушки зажигания, чтобы упростить диагностический процесс, просто выполните приведенные ниже действия:
- Считайте коды неисправностей и рабочие данные с помощью диагностического прибора. Сравните полученные данные о катушке зажигания, которая по вашему мнения неисправна, со значениями, характерными для исправной катушки.
- Проверьте катушки на наличие признаков повреждения, таких как трещины корпуса, повреждения стопорных петель или повреждения проводки и электрических разъемов.
- Также извлеките и осмотрите свечу зажигания. Проверьте зазор свечи зажигания и провод питания свечи, при его наличии, и убедитесь, что его сопротивление в норме.
- При включенном зажигании с помощью мультиметра измерьте напряжение, подающееся на катушку зажигания. Напряжение не должно превышать 10,5 вольт.
- Опять же, с помощью мультиметра проверьте первичную и вторичную обмотки катушки. У большинства катушек зажигания сопротивление первичной обмотки должно составлять от 0,4 до 2 Ом, а вторичной — от 5000 до 20 000 Ом. Однако для уточнения значений следует свериться с руководством, предоставленным автопроизводителем. Если оба эти параметра выходят за допустимые пределы, катушку следует заменить. Нулевые показания прибора свидетельствуют о наличии короткого замыкания, а завышенные значения — о наличии обрыва в катушке. В тех случаях, когда к катушке зажигания подключено три, четыре, пять или семь проводов, следует свериться с электросхемой, описывающей ее конструкцию.
Советы по замене катушек зажигания.
После того как неисправность была выявлена, замените катушку зажигания, выполнив простые действия, описанные ниже:
- Отключив зажигание определите расположение неисправной катушки. Отсоедините электрический разъем и выверните крепежные болты. Аккуратно приподнимите катушку с посадочного места.
- Перед установкой новой катушки рекомендуется нанести диэлектрическую смазку на посадочную поверхность новой катушки и ее электрический разъем. Это позволит предотвратить появление коррозии и обеспечить качественное соединение. Также одновременно с заменой катушки рекомендуется заменить все свечи зажигания.
- После этого установите катушку на место. Затяните болты рекомендованным моментом и подсоедините электрический коннектор.
- Подключите диагностическое устройство, сотрите все коды неисправностей и отключите индикатор предупреждения о необходимости обслуживания двигателя.
- Выполните ходовые испытания, чтобы убедиться, что неисправность устранена.
Отсоедините электрический разъем и выверните крепежные болты. Аккуратно приподнимите катушку с посадочного места.Больше о катушках зажигания.
Модули зажигания — ACDelco Россия
ПЕРСОНАЛЬНЫЕ ДАННЫЕ И ДРУГАЯ ИНФОРМАЦИЯ
ACDelco уважает неприкосновенность частной жизни и персональных данных всех лиц, посещающих данный сайт.
Данная статья рассказывает о том, какую информацию ACDelco может запросить у вас на данном сайте и как она может быть использована.
Персональные данные
ACDelco заботится о неприкосновенности вашей личной жизни. ACDelco не запрашивает у вас данных, позволяющих идентифицировать вас лично (таких как ваше имя, адрес, номер телефона или адрес электронной почты; далее – «Персональные данные», «ПДн»), за исключением случаев, когда Персональные данные предоставляются вами и обрабатываются ACDelco для исполнения вашего запроса и (или) в иных целях, обусловленных вашим интересом, и в любом случае по вашему желанию. Предоставляя свои Персональные данные, вы – как субъект ПДн (далее – «Субъект ПДн») – даете согласие ООО «Джи Эм Авто» (далее – «Оператор ПДн»), находящемуся по адресу: Российская Федерация, 196626, Санкт-Петербург, пос. Шушары, ул. Автозаводская, 2, – на совершение Оператором ПДн следующих действий или совокупности действий с использованием средств автоматизации или без использования таких средств: на сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, обезличивание, блокирование, удаление, уничтожение ПДн, трансграничную передачу ПДн, – для следующих основных целей: предоставления вам информации в течение 10 лет о товарах и услугах, которые потенциально могут представлять интерес; проведения социологических и других исследований, в том числе исследования индекса удовлетворенности потребителей качеством предоставленных товаров и услуг, а также в целях обработки возможных рекламаций.
В вышезаявленных целях Оператор ПДн может передавать Персональные данные внутри своей международной группы компаний (GM Group), а также своим дистрибьюторам, дилерам, авторизованным сервисным центрам и агентам, а также любым другим компаниям, с которыми ООО «Джи Эм Авто» по собственному усмотрению заключает соответствующие договоры. Ваши Персональные данные будут обрабатываться в течение такого периода времени, который необходим для выполнения вышеперечисленных целей, или до того момента, пока вами не будет отозвано согласие на их обработку.
Сбор, хранение, накопление и систематизация Персональных данных, собираемых на сайте, осуществляется с использованием баз данных, расположенных на территории Российской Федерации.
Ваши Персональные данные могут быть переданы для последующей обработки в страны Европейского экономического союза (ЕЭС) и другие страны, обеспечивающие адекватную защиту Персональных данных. Мы гарантируем, что будут приняты все разумные меры для сохранения ваших данных в соответствии с действующим законодательством.
Данные не будут передаваться третьим сторонам для самостоятельного использования без вашего предварительного согласия.
Если вы уже предоставили Персональные данные ACDelco и хотели бы, чтобы эта информация была исправлена или удалена из наших записей, или хотели бы узнать, какие из ваших Персональных данных используются нами, а также, если у вас есть какие-либо вопросы или сомнения в отношении обработки ваших Персональных данных, вы можете направить соответствующий запрос на имя ООО «Джи Эм Авто» по следующему адресу: Российская Федерация, 196626, Санкт-Петербург, пос. Шушары, ул. Автозаводская, 2.
Согласие предоставляется на 10 (десять) лет. Согласие может быть отозвано путем направления в письменной форме уведомления в адрес ООО «Джи Эм Авто», заказным почтовым отправлением с описью вложения либо вручено лично под роспись уполномоченному представителю ООО «Джи Эм Авто».
Информация, не относящаяся к Персональным данным и обрабатываемая автоматически
В некоторых случаях мы можем получать информацию, которая не относится к Персональным данным.
Примерами информации такого типа могут быть тип Internet-браузера, которым вы пользуетесь, тип операционной системы, которую вы используете на компьютере, или название домена web-сайта,с которого вы подключились к нашему сайту или рекламному объявлению.
Информация, которую мы можем автоматически разместить на вашем жестком диске
Когда вы просматриваете наш сайт, мы можем записывать некоторую информацию на вашем компьютере. Эта информация будет записываться как Cookie-файл, и она поможет нам быть вам полезными. Например, Cookie-файлы позволяют нам создать web-сайт или рекламное объявление, которые будут более всего отвечать вашим интересам и предпочтениям. Большинство Internet-браузеров позволяют вам удалять Cookie-файлы со своего жесткого диска, блокировать все Cookie-файлы или получать предупреждение, прежде чем будет записан Cookie-файл. Пожалуйста, ознакомьтесь с инструкциями по работе вашего браузера или обратитесь к окну helpscreen, чтобы получить более подробную информацию об этих функциях.
КОНТАКТНАЯ ИНФОРМАЦИЯ
ООО «Джи Эм Авто»
Российская Федерация, 196626, Санкт-Петербург, пос. Шушары, ул. Автозаводская, 2
Центр поддержки клиентов по вопросам ACDelco и послепродажного обслуживания:
8 800 700 1 365
Понедельник – пятница: 08:00-17:00 (по московскому времени)
Катушка классической системы зажигания
Назначение
Катушка зажигания используется как высоковольтный повышающий трансформатор — накопитель электрической энергии в индуктивности, для создания на электродах свечи зажигания дугового разряда, продолжительностью 1-3 мс.
Принцип работы катушки зажигания
Рис. Катушка зажигания в разрезе: 1 — изолятор; 2 — корпус, 3 — изоляционная бумага, 4 — первичная обмотка, 5 — вторичная обмотка, 6 — клемма вывода первичной обмотки (обозначения: «1», «-«, «К»), 7 — контактный винт, 8 — центральная клемма высокого напряжения, 9 — крышка, 10 — клемма питания (обозначения: «+Б», «Б» «+», «15»), 11 — контактная пружина, 12 — скоба, 13 — наружный провод, 14 — сердечник.
На рисунке приведено изображение катушки зажигания в разрезе и одна из схем соединения обмоток. Повторим, изложенное ранее: катушка — это трансформатор с двумя обмотками намотанными на специальный сердечник.
Вначале намотана вторичная обмотка тонким проводом и большим количеством витков, а сверху на нее намотана первичная обмотка толстым проводом и небольшим количеством витков. При замыкании контактов (или другим способом) первичный ток постепенно нарастает и достигает максимального значения, определяемого напряжением аккумуляторной батареи и омическим сопротивлением первичной обмотки. Нарастающий ток первичной обмотки встречает сопротивление э.д.с. самоиндукции, направленное встречно напряжению аккумуляторной батареи.
Когда контакты замкнуты, по первичной обмотке протекает ток и создаёт в ней магнитное поле, которое пересекает и вторичную обмотку и в ней индуцируется ток высокого напряжения. В момент размыкания контактов прерывателя как в первичной, так и во вторичной обмотках наводится э.
д.с. самоиндукции. Согласно закону индукции вторичное напряжение тем больше, чем быстрее исчезает магнитный поток, созданный магнитотоком первичной обмотки, чем больше отношение чисел витков и тем больше первичный ток в момент разрыва.
Такая конструкция характерна при построении систем зажигания с использованием контактов прерывателя. Ферромагнитный сердечник может насыщаться первичным током, что приводило бы к уменьшению накапливаемой в магнитном поле энергии. Для уменьшения насыщения используют разомкнутый магнитопровод. Это позволяет создавать катушки зажигания с индуктивностью первичной обмотки до 10 мГн и первичном токе 3-4 А. Выше ток нельзя использовать т.к. при этом токе может начаться обгорание контактов прерывателя.
Если в катушке индуктивность Lk = 10 мГн и ток I = 4 А,то в катушке можно запасти энергии W не более 40 мДж при КПД = 50 % (W = Lk * I * I/2). При некотором значении вторичного напряжения между электродами свечи зажигания возникает электрический разряд.
Из-за возрастания тока во вторичной цепи вторичное напряжение резко падает до, так называемого, напряжения дуги, которое поддерживает дуговой разряд. Напряжение дуги остаётся почти постоянным до тех пор, пока запас энергии не станет меньше некоторой минимальной величины. Средняя продолжительность батарейного зажигания составляет 1,4 мс. Обычно этого достаточно для воспламенения топливовоздушной смеси. После этого дуга исчезает; а остаточная энергия расходуется на поддержание затухающих колебаний напряжения и тока. Продолжительность дугового разряда зависит от величины запасённой энергии, состава смеси, частоты вращения коленвала, степени сжатия и пр. При увеличении частоты вращения коленвала время замкнутого состояния контактов прерывателя уменьшается и первичный ток не успевает нарасти до максимальной величины. Из-за этого уменьшается запас энергии, накопленной в магнитной системе катушки зажигания и понижается вторичное напряжение.
Отрицательные свойства систем зажигания с механическими контактами проявляются при очень малых и высоких частотах вращения коленвала.
При малых частотах вращения между контактами прерывателя возникает дуговой разряд, поглощающий часть энергии, а при высоких частотах вращения вторичное напряжение уменьшается из-за «дребезга» контактов прерывателя. Контактные системы за рубежом давно не применяются. По нашим дорогам ещё колесят а\м, выпущенные в 80 х годах.
Некоторые катушки зажигания работают с добавочным резистором. Функциональная схема соединения такой катушки с контактной системой зажигания приведена рядом.
Рис. Схема соединения катушки зажигания с контактной системой зажигания: 1 — свечи зажигания, 2 — распределитель, 3 — стартер, 4 — замок зажигания, 5 — втягивающее реле стартера, 6 — добавочное сопротивление, 7 — катушка зажигания.
Схема соединения обмоток катушки другая. На пусковых режимах, когда напряжение на аккумуляторной батарее падает, добавочный резистор закорачивается вспомогательными контактами втягивающего реле стартера или контактами дополнительного реле включения стартера, что обеспечивает первичной обмотке катушки зажигания рабочее напряжение 7-8 В.
На рабочих режимах двигателя напряжение питания 12-14 В. Добавочные резистор наматывается обычно из константановой или никелевой проволоки. Если проволока никелевая, то такое сопротивление называют вариатором из-за изменения сопротивления от величины протекающего по нему тока: чем больше ток, тем выше температура нагрева и выше сопротивление. На повышенных частотах вращения коленвала сила первичного тока падает, нагрев вариатора ослабевает и его сопротивление уменьшается. Тж. вторичное напряжение зависит от тока разрыва в первичной цепи, то применение вариатора даёт возможность снизить вторичное напряжение при малой и повысить — при большой частоте вращения коленвала двигателя.
В транзисторных системах зажигания прерывание первичного тока осуществляется силовым транзистором. В таких системах первичный ток увеличен до 10 — 11 А. Используются катушки зажигания с низким сопротивлением первичной обмотки и высоким коэффициентом трансформации. Приведем образцы осциллограмм, снятых в исправной системе на первичной и вторичной обмотках катушки зажигания.
Рис. Осциллограмма первичной обмотки.
Рис. Осциллограмма вторичной обмотки.
Форма осциллограмм очень похожа, т.к. обмотки катушки связаны между собой трансформаторной связью (взаимной индукцией). Катушки контактно-транзисторных и транзисторных систем зажигания имеют классическую конструкцию: маслонаполненные, с разомкнутым магнитопроводом, в металлическом корпусе. Приведём некоторые данные по выпускавшимся отечественным катушкам зажигания.
Как водно из таблицы катушки зажигания отличаются количеством витков в обмотках и коэффициентом трансформации в различных системах зажигания. Конструкции катушек мало отличались.
Расположение
Под капотом на крыле или на разделительной панели между подкапотным пространством и салоном автомобиля. Иногда непосредственно на двигателе.
Неисправности катушки зажигания
Основная неисправность обрыв первичной или вторичной обмоток.
Иногда от перегрева срабатывает аварийный клапан давления масла. После слива масла катушка выходит из строя. Некоторые катушки продолжают работать даже при обрыве вторичной обмотки, при этом при дросселировании наблюдаются пропуски искрообразования.
При длительной эксплуатации а\м изоляционные свойства материалов, применяемых в катушках зажигания теряют свойства и случаются высоковольтные прогары, позволяющие «уходить» части заряда на массу. При осмотре катушки зажигания такую неисправность легко обнаружить по серому следу на поверхности изолятора катушки (похож на след от простого карандаша) или чернота прогара с частично обугленной поверхностью.
Необходимо осмотреть разъем высоковольтного (ВВ) провода, выходящего из катушки зажигания. В 70% случаев там окисленная поверхность или ржавчина. В таком случае обязательно проверьте центральный высоковольтный провод. Сопротивление его должно быть не более 20 кОм. Нередкая ситуация: высоковольтный провод прозванивается, сопротивление до 20 кОм, а осциллограмма горения на всех цилиндрах одинаково неправильная.
При резком дросселировании осциллограмма горения ещё сильнее искажается, наблюдается хаотичное искрообразование и только замена центрального ВВ провода приносит положительный результат.
Методика проверки
Проверку производить при подключённом автомобильном осциллографе. Формы осциллограмм такие же, как и у микропроцессорных катушек зажигания. Измерить значения сопротивлений первичной и вторичной обмототок.
Ремонт катушки зажигания
Обычно ремонт невозможен.
Обычные объявленияНайдено 19 объявлений Найдено 19 объявленийХотите продавать быстрее? Узнать как | |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||

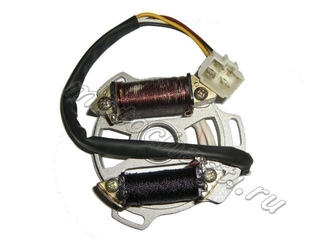

Иж, Вихрь.
2 катушка высоковольтные провода
Катушка высоковольтная
Высоковольтная катушка зажигания Tohatsu 30л. с. 3A0-06048-1 Екатеринбург
с. 3A0-06048-1 Екатеринбург Запчасти для лодочных моторов продаются только на Первомайской 71Б литер А
- Главная
- ЗАПЧАСТИ ДЛЯ ЛОДОЧНЫХ МОТОРОВ
- TOHATSU
- Высоковольтная катушка зажигания Tohats 3A0-06048-1
- Артикул: ЦБ-00000114
- В наличии: предзаказ
- 7560 руб. Цена: 7 560 р.
Доставим в течение 12 дней
Характеристики
org/PropertyValue»>
Высокое напряжение, вызывающее в катушке зажигания, вызывает образование искры между электродами свечи зажигания и вызывает воспламенение топливно-воздушной смеси.
Убедитесь в том, что крепления проводов в порядке, особенно важно проверить высоковольтный провод.Убедитесь также, что на корпус или внутрь его не попадает вода.
Она превращает напряжение 12В в несколько тысяч вольт.
Причины неисправности трансформаторов могут быть нагревателем и вибрацией, при этом повреждаются обмотки и возникает пробой изоляции, что в свою очередь приводит к короткому замыканию или обрыву цепей обмоток. Наибольшую опасность для катушки зажигания представляет перегрузка, вызванная неисправностью свечи зажигания или высоковольтного провода.
Также следует проверить высоковольтный провод, чтобы убедиться в том, что его сопротивление соответствует требуемому значению.
В случае сопротивления обмотки составляет 0,4 — 2Ом. Нулевое сопротивление указывает на коротком замыкание в катушке, высокое сопротивление указывает на обрыв в цепи.
Для снижения опасности пробоя из-за повышенной опасности рекомендуется использовать диэлектрическую свечную смазку на контактах катушки. Например, на двигателях Форд с катушками COP влажность является основным фактором выхода из строя катушек зажигания.
Данная статья рассказывает о том, какую информацию ACDelco может запросить у вас на данном сайте и как она может быть использована.
удаление, уничтожение ПДн, трансграничную передачу ПДн, — для следующих основных целей: предоставление вам в течение 10 лет о товарах и услугах, которые могут представлять интерес; Проведение социологических и других исследований, в том числе исследования удовлетворенности потребителей качественных товаров и услуг, а также в целях обработки рекламаций.
