ᐉ Регулировка сцепления и привода его выключения

Обеспечение нормальной работы механизма сцепления и его привода требует поддержания необходимых величин свободного хода наружного конца вилки выключения сцепления, полного хода штока поршня рабочего цилиндра при нажатой до отказа педали сцепления и полного хода последней. Свободный ход наружного конца вилки выключения сцеплении определяется зазором К между графитовым подпятником и пятой отжимных рычагов (этот зазор составляет примерно 3,3 мм).

При недостаточной величине зазора К или при его отсутствии торец графитового подпятника будет контактировать с пятой, что не даст полностью прижать нажимной диск к ведомому. В результате неизбежна пробуксовка сцепления и, как следствие, быстрый износ фрикционных накладок, а также повышенный износ графитового подпятника.

Если указанный зазор слишком велик, то это приводит к неполному выключению сцепления (сцепление «ведет»), что затрудняет переключение передач и может вызвать поломку зубьев шестерен и повышенный износ блокирующих колец синхронизатора коробки передач.

Но мере износа фрикционных накладок сцепления толщина ведомого диска уменьшается. Нажимной диск при этом приближается к маховику, и зазор К между пятой и подпятником, а следовательно, свободный ход наружного конца вилки выключения сцепления и педали сцепления уменьшаются.

Величина свободного хода наружного конца вилки выключения сцепления, соответствующая величине необходимого зазора К устанавливается регулируемым штоком 2 вилки выключения сцепления.

В проушинах вильчатого наконечника 5 имеются овальные отверстия Н под палец 6, установленный в цилиндрическом отверстии вилки 7 выключения сцепления. Палец через вилку постоянно прижимается пружиной 3 к передней радиусной поверхности овальных отверстий Н вильчатого наконечника 5.

Овальные отверстия позволяют перемещать палец с вилкой в направлении стрелки и, замеряя свободное (до устранения зазора К) перемещение вилки 7, судить о величине зазора К.

Свободный ход наружного конца вилки выключения сцепления следует регулировать при снятой с вилки выключения сцепления оттяжной пружине 3. Предварительно определяют величину линейного перемещения пальца 6 с вилкой 7 относительно наконечника 6. Для этого перемещают стержень штока 2 вместе с поршнем рабочего цилиндра до упора и прижимают палец 6 к краю овальных отверстий Н в вильчатом наконечнике. Далее передвигают палец вместе с вилкой 7 в направлении стрелки до упора подпятника в пяту отжимных рычагов; таким образом будет устранен зазор К.

При нормальном зазоре между этими деталями перемещение пальца должно быть в пределах 5—6 мм. Если ход пальца в прорези наконечника меньше 5 мм, то следует укоротить шток, для чего ослабляют контргайку 4 и ввертывают стержень в наконечник 5.

Если ход пальца в прорези наконечника больше 6 мм, то следует удлинить шток, дли чего ослабляют контргайку 4 и вывертывают стержень из наконечника 5.

Когда регулировка длины штока закончена, необходимо надежно законтрить наконечник 5, для чего затянуть контргайку, удерживая при этом другим ключом стержень штока от проворачивания, и убедиться в правильности установленного свободного хода наружного конца вилки выключения сцепления. Ни в коем случае нельзя регулировать величину свободного хода наружного конца вилки выключения сцепления вращением гаек 5 на регулировочных пальцах 6 отжимных рычагов. Попытка регулировки положения пяты без снятия сцепления с маховика и без применения специального приспособления вызывает перекос пяты 11, связанной с отжимными рычагами 9.

Рис. Регулировочный узел привода выключения сцепления:
1 — клапан выпуска воздуха; 2 — толкающий шток; 3 — оттяжная пружина; 4 — контргайка; 5 — наконечник толкающего штока; 6 — палец; 7 — вилка выключения сцепления; 5 — защитный чехол вилки

Перекос пяты и рычагов, в свою очередь, вызывает при выключении сцепления перекос нажимного диска 1, что затрудняет полное освобождение ведомого диска, и сцепление начинает «вести», затрудняя переключение передачи.

В случае больших перекосов пяты 11 возможна пробуксовка сцепления при отпущенной педали сцепления.

При сборке и регулировке механизма сцепления (после проведения ремонтных работ, связанных с разборкой узла) необходимо обеспечить строгую взаимную параллельность: плоскости О прилегания кожуха сцепления к маховику, рабочей поверхности N нажимного диска и рабочей поверхности К пяты отжимных рычагов, а также выдержать расстояние между плоскостями N и О, равное толщине ведомого диска в сжатом состоянии (8,1 мм).

Указанный размер между плоскостями N и О является исходным при регулировке. Если его не выдержать, то нельзя провести правильную регулировку механизма сцепления.

Для соблюдения указанных требований нужно пользоваться специальным приспособлением для регулировки механизма сцепления. При этом, в соответствии с размерами приспособления, плоскость К рабочей поверхности пяты будет отстоять от плоскости О прилегания кожуха сцепления к маховику на расстоянии М, равном 58—58,5 мм, которое является основным установочным размером механизма сцепления.

После установки размера М на том же приспособлении специальной индикаторной головкой проверяют параллельность рабочей поверхности К пяты базовым поверхностям: О — опорного фланца кожуха и N — рабочей поверхности нажимного диска.

Допустимое биение рабочей поверхности К пяты, измеряемое на диаметре 51 мм, не должно превышать 0,1 мм общих показаний индикатора.

При необходимости положение пяты отжимных рычагов регулируют фасонными гайками 5 регулировочных пальцев. После установки размера М и регулировки положения пяты отжимных рычагов контрят фасонные гайки 5, вдавив специальными клещами их цилиндрические буртики в прорези регулировочных пальцев 6. При отсутствии специальных клещей гайки можно стопорить, вдавливая их буртик в прорези регулировочных пальцев при помощи зубила (или отвертки) и молотка.

При отсутствии в гаражных условиях специального приспособления регулировать механизм сцепления можно на плоской плите, имеющей соответствующие резьбовые отверстия для крепления кожуха сцепления и центральное отверстие диаметром 105—115 мм (в качестве плиты может быть использован стандартный маховик двигателя автомобиля «Москвич»). На плоскость плиты (или маховика) устанавливается ведомый диск и собранный механизм сцепления. При этом регулировочные гайки должны быть навернуты на резьбовые пальцы механизма сцепления приблизительно до положения, когда торцы гаек находятся заподлицо с торцами пальцев. Кожух механизма-сцепления прибалчивается шестью болтами к плите. Завертывая или отвертывая регулировочные гайки 5, рабочую поверхность пяты отжимных рычагов устанавливают на расстоянии 58,0-58,5 мм от опорной поверхности плиты. Этот размер проверяется при помощи любого универсального мерительного инструмента (например, штангенциркуля) в трех точках, расположенных относительно друг друга под углом 120°.

При регулировке надо стремиться к тому, чтобы любые три точки, равнорасположенные по окружности рабочей поверхности питы, были на одинаковом расстоянии от опорной плоскости плиты. Допустимая разница должна быть не более 0,1 мм. Это обеспечит допустимое биение пяты при работе узла. После регулировки необходимо тщательно зафиксировать положение регулировочных гаек путем вдавливания их цилиндрического буртика в прорезь пальца.

Все шарнирные соединения механизма сцепления при сборке следует смазать тугоплавкой смазкой СТ (смазка НК-50,ГОСТ 5573-50).

Полный ход педали сцепления (до упора ее в резиновый коврик пола кузова), замеренный по середине площадки педали, должен составлять 150—155 мм. Он устанавливается при сборке с помощью регулировочных прокладок 6. При этом для увеличения полного хода педали вынимают соответствующее количество регулировочных прокладок, для чего ослабляют две гайки 7. При удалении одной прокладки полный ход педали сцепления увеличивается примерно на 3,2 мм.

Ход педали проверяется Следующим образом. После нажатия на педаль до упора ее в коврик пола нужно приложить торец измерительной линейки к коврику, рядом с серединой площадки педали, и заметить показания высоты площадки; затем, не сдвигая торца линейки, упертого в коврик пола, следует отпустить педаль и приложить ребро линейки к середине площадки педали, заметив показания высоты площадки в этом положении.

Разность показаний определяет полный ход педали. При перемещении педали сцепления на величину ее свободного хода L = 34-46 мм устраняется нерегулируемый зазор К между толкателем и поршнем в главном цилиндре сцепления и зазор К между графитовым подпятником и стальной пятой отжимных рычагов.

Одновременно с проверкой свободного хода наружного конца вилки выключения сцепления рекомендуется проверить величину хода штока поршня рабочего цилиндра гидропривода, соответствующую полному ходу педали (равному не менее 150 мм). Такой ход штока должен быть не менее 19 мм. Ход меньше указанной величины не обеспечивает нормальной работы сцепления и свидетельствует о наличии воздуха в системе.

Необходимо внимательно осмотреть места соединения трубки 2 с главным и рабочим цилиндрами, а также места выхода штоков обоих цилиндров. Если видна течь, следует устранить ее. Если течи нет, то следует тщательно прокачать систему гидропривода сцепления, удалив из нее воздух.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Краткое содержание:

• Введение!
• Регулировка свободного хода педали
• Регулировка свободного хода толкателя вилки
  • Проверка
  • Регулировка
• Окончательная проверка работоспособности сцепления!
• Дополнительный видео-ролик

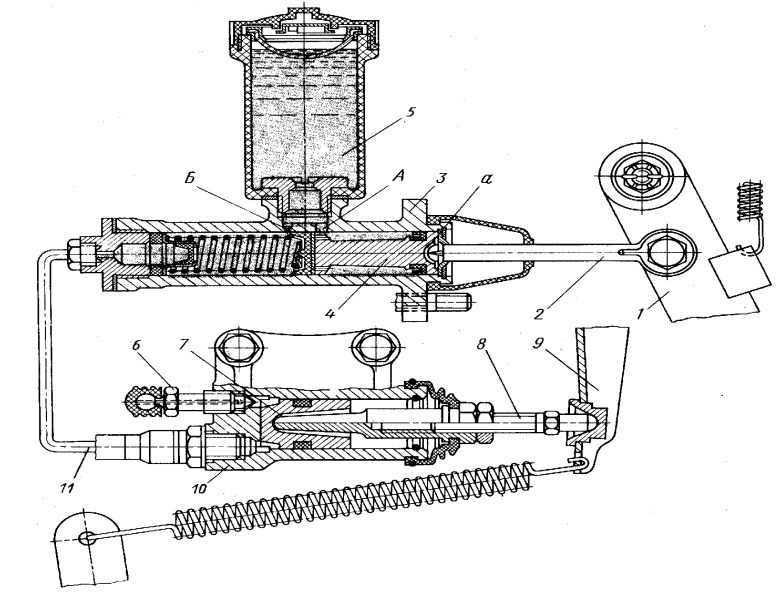

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?

Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме.

Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0. 4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Регулировка:

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле»)

Если нужна регулировка на более поздней модели ВАЗ – (читайте Регулировка датчика сцепления на Лада Веста).

Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:

Почему расширенное ведомое устройство решает проблему Push to Start — производительность JXB

Чтобы понять, как работает расширенное ведомое устройство, сначала мы должны понять, что вызывает проблему Push to Start. Датчик положения сцепления представляет собой датчик Холла в конце главного цилиндра. Датчик Холла измеряет величину магнитного поля, чтобы определить, когда два объекта находятся на определенном расстоянии друг от друга. В нашем случае это измерение, когда поршень главного цилиндра достаточно вдавлен, чтобы гарантировать отключение сцепления. В нормальных условиях этот триггер происходит непосредственно перед тем, как педаль сцепления достигает своего механического упора.

Когда проявляется проблема с нажатием на пуск, что-то блокирует педаль сцепления в достижении ее механического упора, а датчик Холла не достигает точки срабатывания.

Это что-то — концевой упор рабочего цилиндра. Рабочий цилиндр представляет собой саморегулирующийся гидроцилиндр. Это означает, что при отсутствии гидравлического давления (педаль сцепления находится в состоянии покоя) она может свободно перемещаться в любом месте, где необходимо поддерживать контакт с вилкой сцепления. Если вы поиграете с ним, пока он все еще подключен к машине, вы обнаружите, что он имеет умеренное внешнее давление, но его можно сжать вручную. Это делается для того, чтобы конец ведомого не мог выпасть из своего гнезда в вилке сцепления.

Когда вы нажимаете на педаль сцепления, положение хода ведомого становится отправной точкой хода системы. Если эта начальная точка находится слишком далеко в ходе хода ведомого, ведомый дойдет до своего конечного упора до того, как педаль сцепления коснется пола и сработает датчик Холла. Вы можете заметить, что если вы вдавите педаль в пол, вы заведете машину. Это потому, что вы раздавливаете пластиковый ограничитель на ведомом. Сделайте это слишком сильно или слишком много раз, и он сломается, оставив вас в затруднительном положении.

Увеличив длину рабочего цилиндра, мы можем компенсировать это, заставив его начинать движение дальше назад, увеличивая общее расстояние от начальной точки. Это решает проблему Push to Start.

Итак… что заставляет начальную точку быть слишком далеко? Несколько вещей:

• Новое вторичное сцепление с немного другой геометрией, чем OEM. Многие сцепления поставляются со специальными выжимными подшипниками, которые компенсируют разницу в выступании пальцев сцепления из корпуса. Если расчеты немного ошибочны, это может привести к тому, что вилка сцепления начнет двигаться дальше от ведомого.

• Стареющее OEM или вторичное сцепление. Большинство нажимных дисков поставляются с механизмами SAC (саморегулирующееся сцепление), которые предназначены для компенсации потери материала сцепления за счет медленного расширения по мере необходимости. К сожалению, это не всегда срабатывает правильно, и механизм может перекомпенсироваться, изменив положение диафрагменных пружин, и снова заставив вилку сцепления начать дальше от ведомой. Вот видео, показывающее, как работает механизм SAC:

• Установка нового рабочего цилиндра. Если у вас ранее было пластиковое ведомое устройство, и вы перешли на «модернизированное» металлическое ведомое устройство, и у вас раньше была легкая проблема с нажатием на запуск, вы можете обнаружить, что новое металлическое ведомое устройство несжимаемо. Зажатие педали больше не работает, так как тело не будет достаточно сгибаться, чтобы дать вам последний небольшой ход. В некоторых случаях проблему может вызвать простое переключение с одной марки ведомого устройства на другое, поскольку они могут иметь немного отличающуюся геометрию.

• Установка трубопровода сцепления из нержавеющей стали. Линии из нержавеющей стали немного меньше изгибаются и расширяются, чем линии OEM. Подобно переключению на подчиненное устройство с металлическим корпусом, иногда это может вывести систему из строя. Однако чаще всего, если вы только что сделали линию из нержавеющей стали, и ваша машина теперь вообще не заводится, вероятно, вы сместились и неправильно установили датчик положения сцепления в главном цилиндре. Вы можете добраться до него сверху с помощью длинной отвертки. Приложите достаточное количество давления, чтобы он полностью встал на место.

Рабочие цилиндры сцепления | Гидравлика сцепления | Автомобильные сцепления

Контакты

Авторизоваться

Рабочим цилиндром в основном управляет главный цилиндр. Рабочие цилиндры делятся на две основные категории: концентрический рабочий цилиндр (CSC) и внешний рабочий цилиндр.

Концентрический рабочий цилиндр

CSC устанавливается внутри корпуса раструба, где обычно крепится фиксатор выжимного подшипника. Эта уникальная конструкция предлагает следующие преимущества: отсутствие вилки сцепления и связанного с ней оборудования, точный ход выжимного подшипника с улучшенной геометрией выравнивания и более плотное прилегание к трансмиссии, что повышает гибкость конструкции салона. В CSS используется большая винтовая пружина для поддержания постоянного контакта между поверхностью подшипника и пальцами диафрагменной пружины. Таким образом, между выжимным подшипником и диафрагменной пружиной не требуется «потеря хода» до того, как нажимной диск сцепления начнет выходить из зацепления.

Многие конструкции CSC с пластиковым корпусом нового типа включают пластиковые транспортировочные ремни, прикрепленные к пластиковой втулке и к корпусу. Эти ремни сжимают всю длину устройства во время установки, что означает, что толкатель не нужно сжимать, чтобы освободить рычаг разблокировки. Если из гидравлической системы был правильно удален воздух, ремни порвутся, когда первый ход педали сцепления переместит толкатель вперед. Как и другие поставщики, AMS предлагает CSC с уже установленным радиально-упорным подшипником. Тем не менее, AMS была первым поставщиком, предложившим популярные модели CSC без выжимного подшипника. Поскольку в комплект сцепления входит выжимной подшипник, это исключает дублирование затрат на выжимной подшипник при установке и CSC, и комплекта сцепления.

(без подшипника) Концентрический рабочий цилиндр

С момента их появления в легких грузовиках в конце 1980-х годов системы выключения сцепления, содержащие концентрический рабочий цилиндр (CSC), стали предпочтительной гидравлической системой для бытового применения. Они не только надежны и просты в устранении неполадок, но и устраняют необходимость в других деталях, таких как вилка выключения, пиноль и шарнирная связь. Во многих случаях CSC оснащается сменным радиально-упорным выжимным подшипником. Поскольку упорная поверхность этого подшипника поддерживает постоянный контакт с диафрагменной пружиной нажимного диска, подшипник может выйти из строя раньше, чем остальная часть CSC.

При установке нового комплекта сцепления в машине с CSC важно всегда проверять гидравлическую систему. Если он работает нормально, просто замените старый выжимной подшипник новым (входит в комплект сцепления) вместе с другими компонентами, входящими в комплект. Однако, если сцепление не отключается и/или гидравлическая система негерметична или не прокачивается должным образом, следует установить новый CSC вместе с новым главным цилиндром и комплектом сцепления. В этом случае техник теперь вынужден приобрести два выжимных подшипника, один из которых входит в комплект, а другой уже прикреплен к новому CSC.

Чтобы избежать дублирования затрат на приобретение двух выжимных подшипников, AMS предлагает первую и наиболее полную в отрасли линейку вариантов без подшипников (NB). Многие из этих вариантов NB входят в число наших самых популярных рабочих цилиндров. Более того, они предлагают значительное снижение цены по сравнению с тем же рабочим цилиндром с выжимным подшипником. Хотя владелец транспортного средства в конечном итоге платит за ненужные детали, многие дополнительные выжимные подшипники в конечном итоге возвращаются оптовикам или WD. Поскольку документального подтверждения продажи дополнительного подшипника не существует, дистрибьютор может в конечном итоге выдать завышенный кредит на подшипник. Все варианты NB занесены в каталог с использованием стандартного номера детали рабочего цилиндра, за которым следует суффикс NB (например, S0710NB)

Внешний рабочий цилиндр

Как следует из названия, внешние рабочие цилиндры обычно монтируются снаружи картера трансмиссии. Они состоят из нескольких движущихся частей, кроме поршня, внутренней пружины и толкателя. Резиновый чехол обычно используется для герметизации загрязняющих веществ от движущихся частей.
