Датчик холла: принцип работы, предназначение, диагностика.

Датчики стали незаменимой частью жизни людей. Они делают ее проще. Датчики света, звука, движения управляют разными техническими системами. Ту же функцию – управление системами выполняют датчики на основе эффекта Холла (далее ДХ – датчик Холла). Далее будет рассмотрено устройство и особенности датчика Холла, разновидности контроллера, его применение, а также принцип работы.

Описание и применение

Контроллер, в основе которого лежит действие эффекта Холла, относится к датчикам магнитного типа. Они выдают электрический сигнал в зависимости от изменения магнитного поля вокруг них.

Эффект Холла состоит в появлении напряжения в проводнике при прохождении через него электрического тока. Электрический ток меняет магнитное поле, за ним меняется индукция этого поля, в итоге создается разность потенциалов.

Регистр Холла работает следующим образом:

  • вокруг него создается магнитное поле, активирующее контроллер;
  • при внесении в поле какого-либо объекта, оно выходит за первоначальные границы; датчик этот процесс фиксирует и генерирует напряжение, пропорциональное изменению.

Напряжение называется напряжением Холла.

На основе датчика Холла собирают контроллеры приближения, движения, переключатели и другие полезные в быту и промышленности устройства.

Виды, устройство и принцип действия

Всего выделяют два вида датчиков на основе эффекта Холла. Первые – цифровые, вторые – аналоговые. Они значительно отличаются друг от друга в плане конструкции и принципа функционирования.

Цифровые

Цифровые регистры имеют два устойчивых положения: ноль или единица – то есть они срабатывают при определенной величине изменения магнитного поля. В основе таких датчиков лежит устройство под названием триггер Шмитта, которое имеет два устойчивых состояния: логический ноль и логическая единица.

Контроллеры подобного типа делятся на три вида:

  1. Униполярные.
  2. Биполярные.
  3. Омниполярные.

Каждый из этих видов далее будет подробно рассмотрен.

Униполярные

Контроллеры подобного вида работают только в том случае, если к ним прикладывается магнитное поле положительной полярности от южного полюса.

Только при этом условии происходит срабатывание и отпускание контроллера.

Биполярные

Эти цифровые датчики работают под действием магнитного поля и южного, и северного полюса. Их особенность состоит в том, что срабатывают они под действием поля от южного полюса, а отпускаются под действием северного полюса.

Омниполярные

Уникальность этих контроллеров Холла состоит в том, что они могут включаться и выключаться под действием поля от любого полюса.

Аналоговые

В отличие от цифровых аналоговые датчики способны выдавать на выходе не два стабильных уровня сигнала, а бесконечное множество. Их принцип работы основан на преобразовании величины индукции поля в напряжение.

Конструкция этих устройств содержит элемент Холла (сам контроллер) и усилитель сигнала.

Применение

И аналоговые (линейные), и цифровые контроллеры нашли широкое применение во всех сферах жизни.

Линейные

Из-за большого количества уровней выходного напряжения такие контроллеры часто применяют в измерительной технике.

Датчик тока

Регистр тока на ДХ сделать очень просто. Необходимо установить лишь правильный преобразователь, который из напряжения, создаваемого в результате прохождения тока через проводник, будет получать ток. Ток с напряжением связаны законом Ома.

Тахометр

Тахометр измеряет частоту вращения чего-либо. Например, вала. Сделать такое устройство на ДХ очень просто. Достаточно установить датчик рядом с вращающимся объектом, а на сам объект повесить небольшой магнит.

Как только магнит будет проходить рядом с датчиком, индукция поля будет изменятся, как и величина напряжения на выходе соответственно.

По изменению последней можно судить о скорости вращения вала.

Датчик вибраций

На основе ДХ можно сконструировать простой регистр вибрации, который будет реагировать на изменение магнитного поля в результате микроперемещений магнита, создающего поле для проводника с током.

Детектор ферромагнетиков

Ферромагнетики – магнитоактивные вещества. Они искажают магнитное поле планеты. По величине этого искажения можно определить, насколько сильный тот или иной ферромагнетик.

Как измерить это искажение? Это можно сделать с помощью ДХ. Если внести в поле магнита, создающего напряжение в проводнике, магнитный материал (ферромагнетик), то поле изменит индукцию и это повлияет на создаваемую разность потенциалов.

Датчик угла поворота

ДХ способны измерять угол вращения какого-то либо объекта. Например, если на нем установлены магнит и контроллер Холла, то по величине индукции (близости магнита к датчику) можно определить угол вращения.

Потребуется лишь правильно определить зависимость между индукцией и углом. В этом поможет университетский курс физики и механики.

Бесконтактный потенциометр

Напряжение с током связаны по закону Ома через сопротивление. Зная ток через проводник и напряжение, не сложно рассчитать подключенное к проводнику сопротивление. Этот факт позволяет строить на ДХ бесконтактные потенциометры.

ДХ в бесколлекторном двигателе постоянного тока

Подобные контроллеры часто применяются в бесколлекторных двигателях в качестве измерителей угла поворота.

Датчик расхода

Датчик расхода на аналоговом ДХ устроен так, что объем пропущенного через этот датчик вещества пропорционален изменению магнитной индукции поля вокруг него.

Датчик положения

Чтобы собрать датчик положения на ДХ, нужно к отслеживаемой цели подключить магнитную пластину. Когда эта пластина будет менять положение относительно магнита в ДХ, поле будет менять свой состав и по изменению индукции этого поля можно будет определить положение объекта.

Цифровые

Такие контроллеры применяются в электронике и промышленности для управления включением и выключением, например, станков с численным программным управлением, а также для регулирования работы автоматизированных систем.

Датчики

На цифровых ДХ собирают различные контроллеры, способные отслеживать изменение различных величин и реагировать на изменения.

Контроллер частоты вращения

Контроллеры Холла, измеряющие частоту вращения чего-либо, называются энкодерами. Обычно их несколько устанавливается на определенную позицию, через которую проходит несколько магнитов с вращающегося объекта.

Как только магнит пересекает первый датчик, последний выдает на выходе уровень логической единицы. С другими контроллерами аналогично. Момент появления логической единицы на одном из датчиков позволяет оценить частоту вращения объекта.

Контроллер системы зажигания авто

Система зажигания устроена таким образом, что имеет два устойчивых состояния: включено-выключено. Такие же устойчивые логические уровни имеют цифровые ДХ. Соединить эти приборы в одно устройство не составляет труда: к системе зажигания присоединяется магнитная пластина.

Когда система находится в положении «включено», пластина пересекает магнитное поле ДХ и разность потенциалов в проводнике контроллера изменяется. Этим изменением можно управлять различными системами авто.

Контроллер положения клапанов

  • Если к клапану подсоединить магнитную пластину, а ее расположить рядом с контроллером Холла, то при открытии (или, наоборот, закрытии) клапана индукция поля и, как следствие, напряжение в проводнике изменится, а это изменение переведет контроллер в одно из логических состояний (ноль, единица).
  • Так можно фиксировать открывание и закрывание клапанов.

Контроллер бумаг в принтере

Наличие бумаги в принтере можно фиксировать точно так же, как и положение клапанов. Есть флажок, который устанавливается и пересекает поле постоянного магнита ДХ, если в принтер поступает бумага.

Устройства синхронизации

Датчики синхронизации активно применяются в автомобилестроении, где они регулируют время и объем подачи топлива, углы опережения зажигания и поворота распределительного вала, а также других показателей.

Такие датчики представляют собой намагниченный сердечник с медной обмоткой, на концах которой фиксируют разность потенциалов.

Счетчик импульсов

С помощью эффекта Холла можно считать поступающие в проводник импульсы. Импульс – сигнал высокого уровня. Соответственно, есть сигнал низкого уровня (обычно это 0).

Если импульс поступает на проводник, то на его концах создается разность потенциалов под действием магнитного поля. Когда импульс пропадает, разность потенциалов тоже исчезает.

По скорости появления-пропадания напряжения в проводнике можно судить о количестве импульсов: зная время и скорость можно определить количество.

Блокировка дверей

Магнит контроллера располагается на двери машины, например, а сам контроллер – на дверной коробке. Как только замок, не снятый с сигнализации, попытается кто-то открыть и потянет на себя ручку двери, подключенная система заблокирует двери и предотвратит доступ в машину. Так и работает блокировка дверей с применением ДХ.

Вместо системы блокировки дверей к датчику можно подключить сирену или другую сигнализацию.

Измеритель расхода

Расходометр на ДХ устроен таким образом, что каждое изменение магнитного потока, фиксируемое контроллером, равняется определенной порции прошедшего вещества (жидкости, например).

Бесконтактное реле

Бесконтактные реле на ДХ так устроены, что при изменении магнитной индукции поля вокруг проводника на нем меняется напряжение и это изменение разности потенциалов провоцирует переключение реле.

Детектор приближения

Контроллер приближения на цифровом ДХ аналогичен контроллеру на линейном ДХ с той лишь разницей, что цифровой выдает только два уровня сигнала – высокий и низкий – а аналоговый –бесконечное множество, то есть, например, цифровым контроллером можно только включить и выключить свет, а аналоговым включить на определенную величину, сделать свет ярче или тусклее, а потом выключить.

Какие функции выполняет в смартфоне

Когда человек подносит смартфон близко к уху, экран телефона гаснет для предотвращения случайных нажатий. Как это удалось реализовать разработчикам? При помощи цифрового датчика приближения, основанного на эффекте Холла.

Как изготовить своими руками

Чтобы сделать простейший ДХ своими руками, понадобится:

  1. Ферритовое кольцо.
  2. Проводник для тока.
  3. Элемент Холла (микросхема ACS 711, например).
  4. Дифференциальный усилитель.

В кольце необходимо пропилить зазор, в котором расположится элемент Холла. Его потребуется подключить к дифференциальному усилителю, который представляет особой ОУ с отрицательной обратной связью.

Если изменение индукции – это своеобразная «ошибка», то ОУ выступает в роли усилителя ошибки, как показано на принципиальной схеме подключения на рисунке 1.

Рис. 1. Принципиальная схема подключения элемента Холла.

Вместо усилителя можно установить микроконтроллер и через ограничительный резистор подключить его к выводу микросхемы ACS 711 в режиме АЦП. Тогда к другому выводу микроконтроллера можно подключить полевой транзистор и получится генератор импульсов, который можно использовать в режиме широтно-импульсной модуляции, например.

Преимущества и недостатки

К преимуществам ДХ можно отнести:

  1. Многофункциональность. Контроллеры Холла, как описано выше, могут играть роль десятков видов датчиков.
  2. Надежность. Не подвержены износу т.к. не имеют движущихся частей. На их работе не влияет ни влага, ни пыль (вибрация в меньшей степени).
  3. Простота. Практически не требует обслуживания.

Среди недостатков ДХ выделяют:

  1. Низкий радиус действия. Обычно ДХ не работает на расстоянии больше 10 см. В противном случае придется использовать очень сильный магнит.
  2. Сложно обеспечить стабильность измерений. Из-за постоянно меняющегося магнитного поля точность измерений ДХ всегда будет немного колебаться.

Главный недостаток ДХ – температурная нестабильность.

Чем выше температура, тем быстрее движутся заряды в проводнике, тем чувствительнее датчик ко всем колебаниям магнитного поля.

Источник: https://ProDatchik.ru/vidy/ustrojstvo-datchika-holla/

Датчики Холла: принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.

) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя.

Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения Uхолла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

  • Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).
    Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
  • Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

  • униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
  • биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

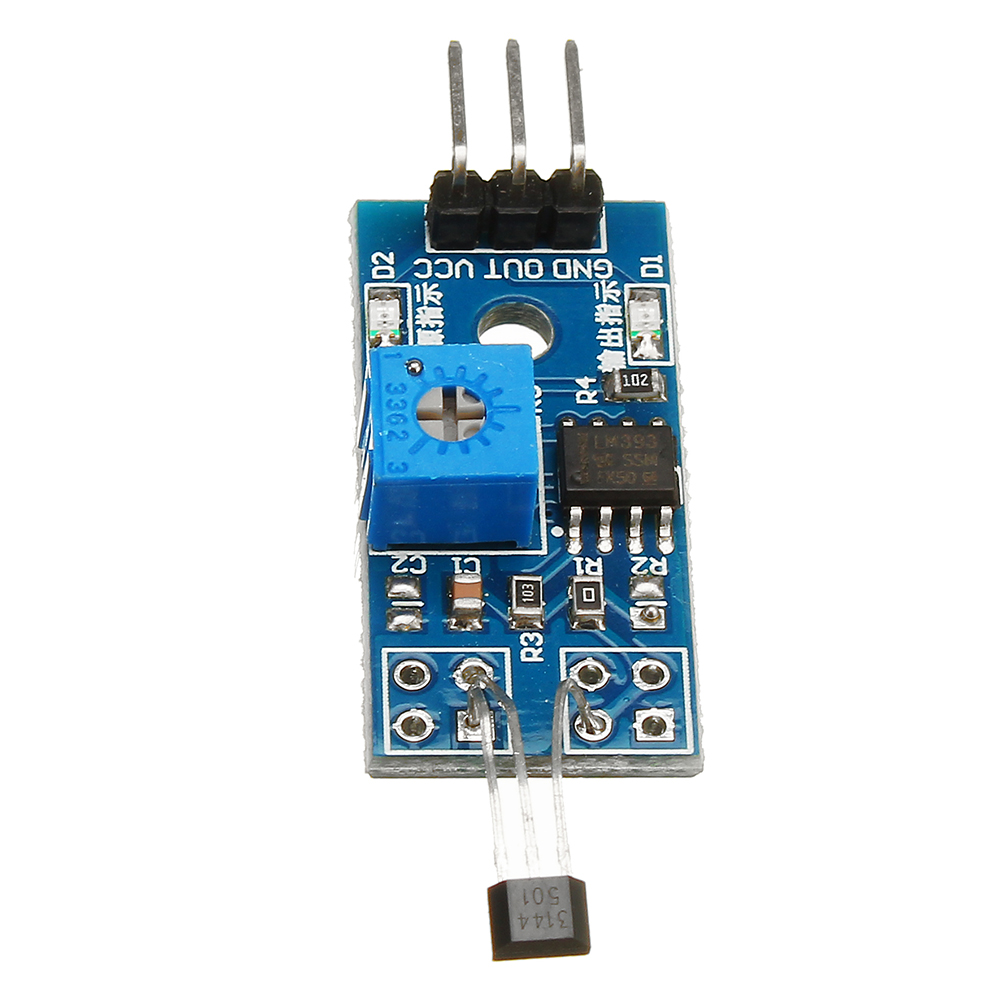

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

  • А – проводник.
  • В – незамкнутое магнитопроводное кольцо.
  • С – аналоговый датчик Холла.
  • D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

  1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
  • отключаем от трамблера трехпроводной штекер;
  • запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

  1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

  1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

  1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
  2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Обсудить на форуме

Источник: https://www.asutpp.ru/chto-takoe-datchik-holla.html

Датчики Холла: принцип работы, типы, применение, преимущества и недостатки

В статье узнаете что такое датчики Холла, принцип работы, его типы, применение в промышленности, преимущества и недостатки.

Датчики Холла широко используются в различных областях. В этом посте мы расскажем о том, как они работают, их типах, приложениях, преимуществах и недостатках.

Что такое датчик Холла

Магнитные датчики — это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к нему магнитному полю. Эти электрические сигналы затем дополнительно обрабатываются специальной электронной схемой пользователя для получения желаемого выхода.

В наши дни эти магнитные датчики способны реагировать на широкий спектр магнитных полей. Одним из таких магнитных датчиков является датчик Холла, выход которого (напряжение) зависит от плотности магнитного поля.

Внешнее магнитное поле используется для активации этих датчиков эффекта Холла. Когда плотность магнитного потока в окрестности датчика выходит за пределы определенного определенного порога, он обнаруживается датчиком. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

Эти датчики Холла пользуются большим спросом и имеют очень широкое применение, например, датчики приближения, переключатели, датчики скорости вращения колес, датчики положения и т. Д.

Купить датчик вы можете в популярном китайском интернет магазине Алиэкспресс. Брали оттуда, все рабочие, советуем.

Принцип работы датчика Холла

Датчик Холла основан на принципе Холла. Этот принцип гласит, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, напряжение может измеряться под прямым углом к ​​пути тока.

Как работает датчик Холла

Работа датчика Холла описана ниже:

  • Когда электрический ток проходит через датчик, электроны движутся по нему по прямой линии.
  • Когда на датчик воздействует внешнее магнитное поле, сила Лоренца отклоняет носители заряда, следуя изогнутой траектории.
  • Из-за этого отрицательные зарядовые электроны будут отклоняться к одной стороне датчика, а положительные зарядные отверстия — к другой.
  • Из-за этого накопления электронов и дырок на разных сторонах пластины, напряжение (разность потенциалов) может наблюдаться между сторонами пластины. Полученное напряжение прямо пропорционально электрическому току и напряженности магнитного поля.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

  • На основании Вывода
  • На основании операции

На основе результатов

На основе выходных данных датчики Холла можно разделить на два типа:

  • Датчики Холла с аналоговым выходом
  • Датчики Холла с цифровым выходом

 Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти датчики имеют непрерывный линейный выход. Благодаря этому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «ВКЛ» и «ВЫКЛ». Эти датчики имеют дополнительный элемент «триггер Шмитта» по сравнению с датчиками Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

  • Биполярный датчик Холла
  • Униполярный датчик Холла

Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы.  Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса магнита используется для отпускания датчика.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы активировать, а также отпустить датчик.

Применение датчика Холла

Приложения датчиков Холла были представлены в двух категориях для простоты понимания.

  • Применение аналоговых датчиков Холла
  • Применение цифровых датчиков Холла

Применение аналоговых датчиков Холла

Аналоговые датчики с эффектом Холла используются для:

  • Измерение постоянного тока в токоизмерительных клещах (также известных как Tong Testers).
  • Определение скорости вращения колеса для антиблокировочной тормозной системы (ABS).
  • Устройства управления двигателем для защиты и индикации.
  • Чувствуя наличие питания.
  • Зондирование движения.
  • Чувствуя скорость потока.
  • Датчик давления в мембранном манометре.
  • Ощущение вибрации.
  • Обнаружение черного металла в детекторах черного металла.
  • Регулирование напряжения

Применение цифровых датчиков Холла

Цифровые датчики эффекта Холла используются для:

  • Определяя угловое положение коленчатого вала для угла зажигания свечей зажигания.
  • Чувство положения автомобильных сидений и ремней безопасности для контроля подушек безопасности.
  • Беспроводная связь.
  • Чувствительное давление
  • Ощущение близости.
  • Чувствительная скорость потока.
  • Чувствительная позиция клапанов.
  • Ощущение положения объектива.

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

  • Они могут использоваться для нескольких функций датчика, таких как определение положения, определение скорости, а также для определения направления движения.
  • Поскольку они являются твердотельными устройствами, они абсолютно не подвержены износу из-за отсутствия движущихся частей.
  • Они почти не требуют обслуживания.
  • Они крепкие.
  • Они невосприимчивы к вибрации, пыли и воде.

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

  • Они не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
  • Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
  • Высокая температура влияет на сопротивление проводника. Это, в свою очередь, повлияет на подвижность носителя заряда и чувствительность датчиков Холла.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА).  Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Как работает датчик Холла Видео

Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Датчик Холла: принцип работы, предназначение, диагностика

Датчик Холла (ДХ) является важнейшим элементом бесконтактной системы зажигания силовой установки в автомобиле. Даже при возникновении малейшей неполадки данного узла происходит сбой всей системы работы двигателя. Поэтому, во избежание ошибок при диагностике, необходимо знать, каким образом проверяется ДХ, а при возникновении необходимости уметь заменить его.

Датчик Холла (датчик положения распредвала) – одна из важнейших составляющих трамблера (прерыватель-распределитель). Расположен возле вала трамблера. На нем фиксируется пластина, обеспечивающая прохождение магнитных волн, и по виду напоминающая корону. Количество прорезей в пластине идентично количеству цилиндров в силовом агрегате. ДХ имеют действующий магнит внутри.

Расположение датчика

Эффект Холла

Суть работы узла строится на одноименном эффекте: возникновение поперечной разности (холловское напряжение) потенциалов в момент перемещения какого-либо проводника при постоянном напряжении в магнитное поле.
Эффект достигается путем прохождения тока через клеммы пластины (расположена внутри поля магнита) с полупроводкой. Далее – боковые клеммы образуют напряжение.

Датчики Холла получили широкое применение при производстве автомобилей. Устройство позволяет определять, на какой угол отклонился распределительный вал, и даже коленчатый вал (некоторые автомобили). На авто, имеющими архаичный силовой агрегат, устройство сигнализировало о моменте образования искры.

История

Особенности технологии

Преимущества новоявленного устройства:

  • Небольшие габариты.
  • Наличие важного параметра, который позволяет изменять частоту срабатывания (обороты двигателя) при отсутствии смещения измерительного момента.
  • Наличие «прямоугольного» сигнала от агрегата (профессиональная терминология: набор определенной и постоянной величины узлом при его включении, при этом скачки в напряжении отсутствуют). Это большое достоинство для области управления электроникой.
  • Недостатки:

  • Чувствительность к помехам электромагнитных полей, которые возникают в цепочке питания.
  • Датчик Холла имеет более высокую стоимость относительно магнитоэлектрического и обладает меньшей надежностью (теоретически). Это связано с наличием у него электронной схемы, производство в крупных масштабах, прогрессивные технологии снижают данные факторы до минимума.
  • Алгоритм действия

    Репер в момент прохождения рядом с устройством образует импульс напряжения, передающийся к ЭБУ. Передаваемый сигнал на ДХ зависит от частоты, с которой вращается распредвал, и поступает на различных временных промежутках.

    Блок управления (ЭБУ) расшифровывает поступающие сигналы и определяет положение верхней мертвой точки такта сжатия (ВМТ) поршня в первом цилиндре.

    После – обеспечивается поступление топливно-воздушной смеси в камеру сгорания с ее последующим воспламенением.

    На автомобиле с двигателем, имеющим систему изменения фаз газораспределительного механизма, ДХ выполняет функцию управления этим механизмом. ДХ располагается на распредвале впускных/выпускных клапанов.
    Датчик Холла оснащен тремя клеммами:

    • на «массу»;
    • «плюсовая» с входным напряжением порядка 6 В;
    • выходная. С нее преобразованный сигнал импульса отправляется на коммутатор.

    Устройство работы

    На дизельном моторе

    Чуть иначе функционирует ДХ мотора, работающего на тяжелом топливе. Сигналы агрегата предназначены для фиксации прохождения поршнями ВМТ в каждом цилиндре.

    Благодаря этому, положение распредвала по отношению к коленвалу определяется с высокой точностью.

    Этим контролируется точность момента впрыска, что обеспечивает моментальный запуск дизельного силового агрегата и его устойчивая на любых оборотах.

    С целью реализации поставленных задач конструкция претерпела изменения – доработан задающий диск, который имеет реперы для каждой камеры сгорания: сюда можно отнести части диска с разной угловой шириной либо комплект реперов, располагающихся на различной дистанции по отношению друг к другу.

    Пример: дизельная силовая установка, имеющая четыре цилиндра оснащена задающим диском с 7 зубьями. Четыре репера являются основными (при перпендикулярном расположении к каждому цилиндру), еще три – дополнительные (распознавание определенного цилиндра, расположенные на различном расстоянии друг к другу и устанавливающие в конкретной камере сгорания поршень в ВМТ.

    Основные виды

    Датчики Холла подразделяются на две категории:

    • с аналоговым принципом работы (биполярный). Такой ДХ преобразовывает полярную индукцию в напряжение. Показания узла зависят от его же полярности, а также мощности поля. Расстояние монтажа агрегата влияет на его характеристики;
    • с цифровым (униполярный). Датчик Холла с подобным принципом действия позволяет выявлять наличие/отсутствия поля – в момент достижения условного предела индукцией узел отображает «0»/»1″, что логично.

    Признаки неполадок

    Основные:

    • силовой агрегат имеет проблематичный запуск либо вовсе не запускается;
    • холостой ход работы силовой установки сопровождается перебоями/рывками;
    • дергание автомобиля на ходу при повышенных/высоких оборотах;
    • прекращение работы двигателя по ходу движения.

    Наличие одного/нескольких признаков является предпосылкой к проведению диагностики двигателя. Подобные симптомы могут свидетельствовать о том, что ДХ неисправен.

    Диагностика

    Датчик Холла проверяется:

  • Посредством вольтметра.
  • С использованием отвёртки с крестовой насадкой.
  • С контрольной лампой.
  • Куском провода.
  • Датчик холла назначение и принцип работы

    В статье узнаете, что такое датчик Холла, принцип работы, его типы, применение в промышленности, преимущества и недостатки.

    Датчики Холла широко используются в различных областях. В этом посте мы расскажем о том, как они работают, их типах, приложениях, преимуществах и недостатках.

    Блок: 1/10 | Кол-во символов: 281
    Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

    Что такое датчик Холла

    Магнитные датчики — это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к нему магнитному полю. Эти электрические сигналы затем дополнительно обрабатываются специальной электронной схемой пользователя для получения желаемого выхода.

    В наши дни эти магнитные датчики способны реагировать на широкий спектр магнитных полей. Одним из таких устройств является датчик Холла, выход которого (напряжение) зависит от плотности магнитного поля.

    Внешнее магнитное поле используется для активации этих датчиков эффекта Холла. Отслеживаемый магнитный поток фиксируется датчиком, когда его плотность за пределы определенного порога. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

    Эти измерительные элементы пользуются большим спросом и имеют очень широкое применение, например датчики приближения, переключатели, датчики скорости вращения колес, датчики положения и т. д.

    Купить датчик вы можете в популярном китайском интернет магазине «АлиЭкспресс». Брали оттуда, все рабочие, советуем.

    Блок: 2/10 | Кол-во символов: 1096
    Источник: https://meanders. ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

    С чего все начиналось

    Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток.  На рисунке эту пластинку я отметил с гранями ABCD.

    Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил?  Разность потенциалов на гранях А и C!  Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

    Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект  –  в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

    Блок: 2/7 | Кол-во символов: 753
    Источник: https://www.RusElectronic.com/datchik-kholla/

    Датчик Холла – принцип работы и назначение

    В современных условиях происходит постоянное технологическое развитие датчиков Холла. Они отличаются надежностью, точностью и постоянством данных. Широкое распространение эти приборы получили в автомобилях и других транспортных средствах. Они обладают повышенной устойчивостью к агрессивным внешним воздействиям. Датчики Холла являются составной частью многих устройств, с помощью которых контролируется определенное состояние техники.

    Во многих случаях этот прибор размещается в трамблере и отвечает за образование искры, то есть он используется вместо контактов. Нередко данный прибор применяется для слежения за током нагрузки. С его помощью производится отключение при возникновении токовых перегрузок. В случае перегревания датчика происходит срабатывание температурной защиты. Резкое изменение напряжения может иметь для устройства тяжелые последствия. Поэтому в последних моделях устанавливается внутренний диод, препятствующий обратному включению напряжения.

    Датчик Холла до настоящего времени не смог заменить обычные механические переключатели. Однако в любом случае он имеет ряд значительных преимуществ. Основными из них являются отсутствие контактов, загрязнений, а также механических нагрузок. Поэтому часто можно встретить датчик Холла на скутере, применяемый в качестве составной части датчика зажигания.


    Блок: 6/8 | Кол-во символов: 1367
    Источник: http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/

    Линейные датчики Холла

    О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

    а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

    Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

    Блок: 3/7 | Кол-во символов: 1136
    Источник: https://www.RusElectronic.com/datchik-kholla/

    Как работает датчик Холла

    Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

    Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

    Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

    Простейший датчик состоит из:

    • постоянного магнита;
    • лопасти ротора;
    • магнитопроводов;
    • пластикового корпуса;
    • электронной микросхемы;
    • контактов;

    Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

    Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

    Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

    Блок: 2/4 | Кол-во символов: 1931
    Источник: http://KrutiMotor.ru/ustrojstvo-datchika-xolla/

    Пример использования аналогового элемента

    Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

    Упрощенная схема датчика тока на основе эффекта Холла

    Обозначения:

    • А – проводник.
    • В – незамкнутое магнитопроводное кольцо.
    • С – аналоговый датчик Холла.
    • D – усилитель сигнала.

    Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.

    Блок: 4/7 | Кол-во символов: 573
    Источник: https://www.asutpp.ru/chto-takoe-datchik-holla.html

    Цифровые датчики Холла

    Разработчики на этом не остановились. Как только наступила  эра цифровой электроники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

    В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

    Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

    Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика.  Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

    Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

    Блок: 4/7 | Кол-во символов: 945
    Источник: https://www.RusElectronic.com/datchik-kholla/

    Назначение ДХ в системе зажигания автомобиля

    Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

    Рис. 5. Принцип устройства СБЗ

    Обозначения:

    • А – датчик.
    • B – магнит.
    • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

    Алгоритм работы такой схемы выгладит следующим образом:

    • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
    • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
    • В Катушке генерируется напряжение, необходимое для формирования искры.

    Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

    Проявление неисправности и возможные причины

    Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

    • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
    • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
    • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
    • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
    • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

    Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

    • попаданием мусора или других посторонних предметов на корпус ДП;
    • произошел обрыв сигнального провода;
    • в разъем ДП попала вода;
    • сигнальный провод замкнулся с «массой» или бортовой сетью;
    • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
    • повреждение проводов, подающих питание к ДП;
    • перепутана полярность напряжения, поступающего на датчик;
    • проблемы с высоковольтной цепью системы зажигания;
    • проблемы с блоком управления;
    • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
    • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

    Блок: 4/8 | Кол-во символов: 2929
    Источник: http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/

    Типы датчиков Холла

    Датчики эффекта Холла можно разделить на два типа:

    • на основании вывода;
    • на основании операции.

    На основе результатов

    На основе выходных данных датчики Холла можно разделить по типу выхода:

    • аналоговый;
    • цифровой.
    Датчики Холла с аналоговым выходом

    Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

    Эти измерительные элементы имеют непрерывный линейный выход. Благодаря такому свойству они подходят для использования в качестве датчиков приближения.

    Датчики Холла с цифровым выходом

    Датчики эффекта Холла с цифровым выходом имеют только два выхода: «вкл. » и «выкл.». Эти датчики имеют дополнительный элемент — «триггер Шмитта», отличаясь этим от датчиков Холла с аналоговым выходом.

    Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

    Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

    На основе операции

    На основе операции датчики эффекта Холла можно разделить на два типа:

    • биполярный;
    • униполярный.
    Биполярный датчик Холла

    Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса — для его отключения.

    Униполярный датчик Холла

    Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы быть активированными. Эта же полярность задействуется для выключения датчика.

    Блок: 5/10 | Кол-во символов: 1914
    Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

    Как проверить датчик Холла

    Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:

    А вот здесь можно скачать даташит на этот датчик: (нажмите сюда). Итак, на первую ножку подаем плюс, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.

    Для этого давайте соберем простейшую схемку: простой светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и, конечно же, сам датчик Холла.

    Теперь цепляемся к нашей схеме от Блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс – на первый.

    У меня под рукой оказался вот такой магнитик:

    Чтобы не перепутать полюса, я пометил бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать северный и южный полюс.

    Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу перестал гореть

    Переворачиваю магнит другим полюсом и вуаля!

    Если магнитик не переворачивать, то есть не менять полюса, то у нас светодиод также останется потухшим, потому как датчик у нас биполярный.

    А вот и видео работы

    Как вы видите на видео,  мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль. Поэтому датчики Холла с логическими элементами в одном корпусе очень полюбила цифровая электроника. Их можно подцепить к микроконтроллерам и другим логическим элементам.

    Блок: 5/7 | Кол-во символов: 1547
    Источник: https://www.RusElectronic.com/datchik-kholla/

    Проявление неисправности и возможные причины

    Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

    • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
    • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
    • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
    • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
    • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

    Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

    • попаданием мусора или других посторонних предметов на корпус ДП;
    • произошел обрыв сигнального провода;
    • в разъем ДП попала вода;
    • сигнальный провод замкнулся с «массой» или бортовой сетью;
    • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
    • повреждение проводов, подающих питание к ДП;
    • перепутана полярность напряжения, поступающего на датчик;
    • проблемы с высоковольтной цепью системы зажигания;
    • проблемы с блоком управления;
    • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
    • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

    Блок: 6/7 | Кол-во символов: 1861
    Источник: https://www.asutpp.ru/chto-takoe-datchik-holla.html

    Применение датчиков Холла

    В настоящее время область применения датчиков Холла очень обширна и с каждым годом становится все шире и шире. Вот основные применения:

    Применение линейных датчиков Холла
    • датчики тока
    • тахометры
    • датчики вибрации
    • детекторы ферромагнетиков
    • датчики угла поворота
    • бесконтактные потенциометры
    • бесколлекторные двигатели постоянного тока
    • датчики расхода
    • датчики положения
    Применение цифровых датчиков Холла
    • датчики частоты вращения
    • устройства синхронизации
    • датчики систем зажигания автомобилей
    • датчики положения
    • счетчики импульсов
    • датчики положения клапанов
    • блокировка дверей
    • измерители расхода
    • бесконтактные реле
    • детекторы приближения
    • датчики бумаги (в принтерах)

    принцип работы, применение, проверка мультиметром

    Датчики, иное название сенсоры, служат для регистрирования изменения различных физических величин и передачи полученной информации обрабатывающим устройствам. Если к проводнику подвести постоянный заряд и поместить его в магнитное поле, то возникнет разность потенциалов. Этот эффект был обнаружен в 1897 году учёным Эдвином Холлом. Основываясь, на этом эффекте был создан датчик, названный в честь изобретателя датчиком Холла.

    Принцип работы прибора

    Это устройство, регистрирующее напряжённость магнитного потока. Фактически это сенсор наличия магнитного поля. Датчики выпускаются как цифрового, так и аналогового типа. Первый тип основан на измерении индукции поля и формирования соответствующего напряжения, а второй тип реагирует на изменение полярности магнитного потока.

    Принцип действия датчика Холла построен на гальваномагнитном явлении. Это явление представляет собой результат взаимодействия магнитного поля с полупроводником, который подключён к электрической энергии, и при этом изменяются его электрические свойства. Эффект Холла проявляется, если в полупроводнике, расположенном в магнитном потоке, при протекании по нему тока образуется поперечное напряжение. При этом направление заряда перпендикулярно вектору направления поля. Возникающее явление объясняется тем, что на подвижные электроны или дырки в магнитном потоке воздействует сила Лоренца, приводящая к их отклонению.

    В простом примере эффект Холла представляется в следующем виде. В полупроводнике под влиянием силы Лоренца носители заряда перемещаются в разные стороны, соответствующие своему знаку. На одной стороне полупроводника скапливаются электроны, отрицательный заряд, а на другой откуда переместились электроны — положительный заряд. Между этими сторонами из-за разности зарядов образуется электрический поток, который препятствует перемещению зарядов под влиянием силы Лоренца. Когда наступает момент равенства сил Лоренца и магнитного поля, полупроводник переходит в состояние равновесия.

    По своему виду датчики могут выпускаться с разным числом контактных выводов и бывают:

    • двухконтактные;
    • трёхконтактные.

    Так как уровень сигнала на выходах сенсора низкий, к его выходам подключается операционный усилитель. При добавлении триггера получается простое устройство, срабатывающее при определённом значении магнитного поля и вида проводимости. В цифровой электронике датчики, дополняющиеся логическими элементами, разделяются на три группы:

    1. Униполярные. Прибор регистрирует только изменение одной величины носителей заряда, дырочной или электронной проводимости.
    2. Биполярные. Сенсор реагирует на оба вида носителей заряда, но выполняет по отношению к ним противоположные действия. Например, при регистрации электронной проводимости подключённый к нему прибор начинает работать, а при регистрации дырочной проводимости отключается.
    3. Однополярные. Регистрируют просто появление проводимости и не зависят от её типа.

    Датчик, использующий три вывода, в своём корпусе содержит транзистор с открытым коллектором, так как ток прибора малый с ним применяется в паре усилитель сигнала.

    Применение эффекта Холла

    Существует линейная зависимость между возникающей разностью потенциалов и магнитной индукцией, приводящей к её появлению. На этом и построены устройства с датчиком Холла, измеряющие магнитную индукцию.

    Приборы, использующие в работе преобразователи Холла, применяются для проведения всевозможных измерений. Используя явление, при котором магнитное поле появляется под воздействием электрического тока, индукция магнитной силы соотносится с ним, и создаются бесконтактные измерители силы тока. Такой прибор выгоден при вычислении величин больших постоянных токов в проводах, которые при измерении обычным амперметром пришлось бы разрывать. Кроме этого, широкое применение получили приборы с сенсорами Холла для измерения электрической мощности, фиксирования линейных и угловых перемещений, плотности носителей заряда в полупроводнике.

    Главным параметром прибора, построенным на эффекте Холла, является магнитная чувствительность. Она характеризуется соотношением появляющегося напряжения к значению магнитной индукции, то есть напряжением, при индукции равным единице.

    Особое применение сенсоры получили в электродвигателях. В них датчики располагают таким образом, что устанавливаясь на статоре, отслеживают положение ротора. Установив магнит постоянного поля, получается счётчик оборотов. Величина магнитного поля, обеспечивающая срабатывание датчика, находится в пределах 150 Гауссов.

    Использование в автомобилях

    В машине датчик применяется в системе зажигания. Без его участия правильная работа мотора в автомобиле невозможна. Располагается он на трамблере и определяет момент появления искры, заменяя собой контактор. Здесь может использоваться как биполярный, так и униполярный вид сенсора.

    Проводя измерения количества возникающих импульсов, сенсор сообщает блоку электроники информацию о необходимости создания искры. В состав прибора входят: постоянный магнит, металлический экран с отверстиями, полупроводниковая пластина. Схема работы основывается на том, что через устроенные отверстия в полупроводник проникает магнитный поток, в результате чего появляется разность потенциалов. Когда прорези закрыты экраном, поток не проходит, и напряжение не возникает. Таки образом, открывая и закрывая прорези экраном, создаётся импульсный сигнал на выходе устройства.

    Датчик содержит три вывода, согласно его распиновке слева направо:

    • первый подключается к корпусу автомобиля;
    • на второй подводится напряжение равное шести вольтам;
    • третий используется как информационный.

    Кроме этого, датчик используется для контроля токовой перегрузки. При появлении перегрузки происходит нагрев сенсора и срабатывание температурной защиты.

    Из-за нарушений, возникающих в работе сенсора, возникают различные неисправности, что сказывается на запуске двигателя, появления рывков при работе, или просто его остановки. Проверить работоспособность датчика в автомобиле проще всего вращением коленчатого и распределительного вала. При нормальной работе светодиод, расположенный на контрольной панели, должен мигать.

    При отсутствии бортового светодиода возможно выполнить приспособление самостоятельно. Для этого понадобится резистор на один килоом, светодиод и провода. Резистор последовательно соединяется со светодиодом, и от конструкции делаются отводы на проводах. Трамблер отключается и проводится подключение проводов от светодиода и резистора, после чего проворачивается распределительный вал. В результате светодиод должен мигнуть.

    Для получения точных результатов лучше провести проверку датчика холла мультиметром. Потребуется любой тестер с возможностью измерения напряжения. При рабочем датчике напряжение на его выводах составит до 11 вольт. Сначала измеряется присутствие необходимых напряжений на контактной колодке трамблера. Обычно присутствуют три напряжения, равные 12 вольтам, и на одном контакте напряжение должно отсутствовать.

    Включается зажигание. Положительный щуп устанавливается на выход клеммы датчика, а минусовой на провод с нулевым значением напряжения. Величина напряжения составляет около 11 вольт. При провороте коленвала напряжение должно изменяться, при этом наибольшее значение не должно опускаться ниже девяти вольт, а наименьшее быть не более 0,5 В.

    Преобразователь Холла в смартфоне

    Имея небольшие размеры, сенсоры Холла нашли своё применение и в электронных гаджетах. Используя его свойства в смартфонах, улучшается позиционирование, быстрее происходит запуск GPS поиска, увеличивается срок службы в автономном режиме. Применяя способность сенсора реагировать на магнитное поле, преобразователь используется также в телефонах вида «раскладушка» и ноутбуках. Месторасположение датчик занимает на лицевой стороне устройства, что увеличивает его реакцию на изменение магнитного поля.

    Из-за присутствия датчика происходит автоматическое включение экрана ноутбука при его открытии или выключение при закрытии. Также и с телефоном — «раскладушкой». В смартфонах такая функция реализуется с применением чехла книжки. Датчик регистрирует величину магнитного поля, исходящего от миниатюрного магнита, вмонтированного в середину чехла. При открытии чехла, сила действия магнитного потока ослабевает, и устройство включает подсветку экрана.

    Важно отметить, что использование магнита не оказывает никакого негативного влияния на гаджет, а сам датчик Холла в принципе работы применяет регистрацию магнитного потока. Он регистрирует силу магнитного поля, а не сравнивает его напряжённость. Преобразователь Холла в мобильных устройствах также имеет следующий функции:

    • помогает в ориентирование по горизонту земли;
    • обеспечивает работу компаса устройства;
    • включает и отключает экран при совместном использовании с магнитом.

    Ориентирование экрана — это функция, используемая в любом современном телефоне. При разном положении гаджета в пространстве изображение на экране всегда будет правильным, а не перевёрнутым. Такую функцию можно и отключить, для этого в настройках смартфона выбирается последовательно: настройки, экран блокировки, расширенные возможности, режим смарта. Если в настройках пункта нет, придётся выпаять преобразователь из схемы.

    Кроме этого, специальная микросхема, получая сигнал от преобразователя Холла, приводит к коррекции изображения. Это проявляется при фотографировании или при смене времени суток. Участвуя в работе GPS навигации, устройство помогает увеличить точность позиционирования.

    Чтобы знать, как проверить датчик Холла в телефоне, особых умений не понадобится. Для этого нужно поднести любой магнит к корпусу или экрану устройства. При его работоспособности экран погаснет, если магнит убрать — загорится.

    Устройство в бытовой технике

    Очень часто в бытовой технике, использующей мотор (например, стиральная машинка) для подсчёта количества оборотов стоит сенсор Холла. Он имеет вид кольца с двумя проводами и крепится к ротору электродвигателя. Его работа устроена следующим образом: за счёт вращения вала на сенсор поступает напряжение, сила которого зависит от скорости вращения ротора. Чем обороты больше, тем больше и разность потенциалов. Электронный узел анализирует величину напряжения и выставляет требуемую скорость вращения.

    Чтобы проверить преобразователь, потребуется взять мультиметр и прозвонить сопротивление сенсора. Нормальная величина рабочего прибора составляет около 60 Ом. Если мультиметра нет, можно взять простой вольтметр и измерить напряжение на том месте, где подключается сам датчик.

    Схема для практического повторения

    Несложная схема с применением датчика Холла, применяемая для регистрации открытия двери, не представляет сложности для самостоятельной сборки. Достоинство использования сенсора в том, что его работе не требуется механический контакт, как, например, геркону. Датчик размещается на дверной коробке, а магнит на двери. В основе схемы используется датчик MH 183 и микросхема CD 4093. За питание отвечает источник напряжения на девять вольт.

    При воздействии магнитного потока транзисторный ключ находится в активном состоянии. Сигнал с сенсора поступает на вход микросхемы и запрещает работу её генератора. Светодиод LED1 горит. Если дверь открывается, магнитная сила, воздействующая на датчик, ослабевает или пропадает, а в микросхеме запускается генератор и светодиод гаснет. Резистор R1 предназначен для защиты преобразователя Холла от обратного пробоя напряжения. Датчик Холла нашел свое применение во многих областях и является незаменимым помощником для человека в быту. Именно благодаря ему существуют так называемые «умные» устройства.

    Что такое датчик Холла в смартфоне?

    Современные мобильные устройства оснащаются большим количеством функциональных блоков, среди которых – не только основные элементы, но и вспомогательные датчики. Если о том, что такое акселерометр, сенсор освещенности и гироскоп знают многие пользователи, то по поводу датчика Холла нередко возникают вопросы.

    Что такое датчик Холла

    Датчики Холла, используемые в современных смартфонах, это измерительные элементы, которые позволяют определять наличие и интенсивность магнитного поля, а также его изменения. Свое название они получили в честь американского ученого Эдвина Холла, который еще в 1879 году открыл эффект изменения напряжения тока на проводнике при его помещении в магнитное поле.

    Магнитный поток, взаимодействующий с датчиком Холла

    Зачем нужен датчик Холла в смартфоне

    В зависимости от уровня реализации, этот сенсор обладает довольно широкими возможностями. Среди них – измерение величины электромагнитной индукции различных приборов, возможность реализации бесконтактного управления и другие функции. Магнитометр, основанный на датчике Холла, в современных смартфонах встречается достаточно часто. Особенно в флагманских устройствах.

    Но в большинстве мобильных устройств не все возможности датчика Холла реализованы в полной мере. Ограниченное пространство под крышкой, желание снизить потребление заряда аккумулятора, отсутствие широкого интереса и острой потребности в реализации новых функций сводят использование сенсора к двум задачам:

    • Первая из них – это цифровой компас. Он используется навигационными программами для ускорения позиционирования и более точного определения направления движения.
    • Второй областью применения датчика Холла, наиболее востребованной владельцами смартфонов, является улучшение взаимодействия устройства с магнитными чехлами и другими аксессуарами.
    • Использование датчика Холла в телефонах "раскладушках", чтобы включать или выключать экран при закрытии или открытии крышки.

    Как смартфон взаимодействует с магнитными чехлами

    Самым простым примером реализации взаимодействия чехла с магнитом и смартфона является автоматическая блокировка/разблокировка экрана при закрытии/открытии чехла. Датчик Холла реагирует на приближение магнита, расположенного в флипе, регистрируя усиление поля, и блокирует дисплей. При открытии интенсивность излучения снижается и экран активизируется.

    Чехлы с окошком в верхней части, которые оставляют часть дисплея открытой для возможности использования отдельных функций (звонки, проигрыватель, часы) без раскрытия флипа, тоже взаимодействуют с датчиком Холла. Регистрируя наличие/отсутствие повышенного магнитного поля, смартфон определяет, оставлять активным весь экран или только его часть.

    Еще одним примером аксессуара, требующего наличия датчика Холла, являются Google CardBoard – доступные очки виртуальной реальности, использующие смартфон. Так как при использовании устройства телефон находится внутри, единственным способом управления остается удаленное взаимодействие магнита, встроенного в единственную «кнопку» аксессуара, с датчиком Холла.



    Датчик Холла в смартфоне: что это?

    Если пользователь мобильной техники всё ещё не знает, чем прославился учёный Эдвин Холл, то пора бы ему восполнить этот пробел. Датчики, работа которых основана на открытии Холла, сейчас стоят в каждом третьем смартфоне – хотя прежде такие сенсоры устанавливались только на элитные гаджеты.

    В перечне сенсоров, которыми оснащён смартфон, подчас можно встретить датчик Холла – пожалуй, самый загадочный из всех известных датчиков. Если функции, скажем, пульсометра и шагомера понятны и очевидны, то назначение датчика Холла известно отнюдь не всякому пользователю. В этой статье мы расскажем, кто же такой Холл и почему датчик, названный его именем, становится всё более популярным.

    Немного физики

    Эдвин Холл – американский учёный-физик. Своё знаменитое открытие он сделал ещё в 19-м веке. Холл обнаружил, что если проводник (например, металлическую пластину), подключенный к источнику постоянного тока, поместить в магнитное поле, то на движущиеся электроны начнёт воздействовать сила Лоренца. Как следствие, электроны станут двигаться по дуге и тяготеть к одной из граней пластины. У этой грани электроны будут накапливать отрицательный заряд, а у противоположной – положительный. Разность потенциалов на 2-х краях пластины именуется холловским напряжением.

    Кратко и ёмко об эффекте Холла рассказывает этот ролик:

    Практическое применение эффекту Холла нашли лишь спустя 15 лет после гибели учёного. Сейчас на этом эффекте основана работа приводов дисководов ПК, кулеров компьютерной техники, систем зажигания автомобилей, даже ионных реактивных двигателей. О том, как применить открытие Холла в смартфоностроении, разработчики догадались относительно недавно.

    Для чего нужен датчик Холла в смартфоне?

    Датчиком Холла (его же называют магнитным датчиком) оснащаются многие модели популярных производителей и некоторые смартфоны малоизвестных китайских марок. Этот сенсор предназначен для того, чтобы фиксировать холловское напряжение.

    Датчик не измеряет напряжение, а лишь определяет его наличие или отсутствие, после чего подаёт смартфону сигнал. Получив сигнал, гаджет выполняет некоторое запрограммированное действие.

    Как правило, использование датчика Холла на телефоне сводится к решению всего 2-х задач – вот зачем этот датчик нужен гаджету:

    • Сенсор ускоряет старт GPS-навигатора и улучшает геопозирование.
    • Датчик Холла обеспечивает возможность взаимодействия смартфона с магнитными чехлами.

    Кроме того, благодаря открытию американского учёного стало возможным управление жестами – «фишка», которую пользователи впервые встретили на Samsung Galaxy S3.

    Разумеется, потенциал эффекта Холла в смартфоностроении раскрыт не полностью. Причина тому – ряд технических ограничений. Использовать открытие Холла «по полной» не позволяют компактные размеры современных мобильных устройств и аккумуляторы недостаточной мощности.

    Принцип взаимодействия датчика Холла с мобильными аксессуарами

    Благодаря датчику Холла мобильные устройства могут взаимодействовать с так называемыми «умными» чехлами (Smart Case). В крышку подобного флипа вмонтирован магнит. Как только пользователь прикрывает крышку чехла, возникает эффект Холла, датчик передаёт сигнал об этом системе смартфона – и экран гаджета автоматически блокируется. Естественно, всё это происходит за считанные доли секунды. Когда владелец смартфона открывает крышку чехла, холловское напряжение «сходит на нет». Датчик даёт команду разблокировать дисплей.

    Если владелец гаджета использует чехол с окошком (как на рисунке выше), то датчик Холла даёт команду не на полное отключение дисплея, а на его переключение с одного режима на другой. При закрытой крышке на доступную область экрана могут выводиться часы, календарь, музыкальный проигрыватель или список уведомлений.

    Переживать по поводу того, что магнит «умного» чехла нанесёт вред начинке смартфона, точно ни к чему. Магнитное поле не портит гаджет – это было доказано многочисленными профессиональными и любительскими тестами.

    Датчик Холла позволяет экономить заряд аккумулятора гаджета – это главное преимущество, которое предоставляет данный сенсор. Активированный экран смартфона при высокой яркости потребляет внушительное количество драгоценных миллиампер.

    Какие смартфоны имеют датчик Холла?

    К сожалению, не все производители в списках характеристик своих гаджетов указывают, есть ли у устройства датчик Холла. В кратком перечне параметров такой информации точно не найти. Однако пользователь может быть уверен: если под смартфон выпускается оригинальный Smart Case, значит, магнитным датчиком этот девайс точно оснащён.

    Вот лишь некоторые из современных моделей, которые имеют датчики Холла:

    • Meizu MX5.
    • Meizu M2 Note.
    • LG Nexus 5X.
    • Lenovo Vibe S1.
    • Lenovo K3 Note.
    • Samsung Galaxy S7.
    • Google Pixel / Google Pixel XL.
    • Sony Xperia XA1 Ultra.
    • Nokia 5 Dual SIM.
    • Xiaomi MI 5C.

    Заключение

    К сожалению, «лучшие умы» отрасли мобильной электроники так и не сумели придумать (пока?), как применить открытие Холла, чтобы реализовать его потенциал полностью. Автоматическое отключение / переключение дисплея – «детский лепет» по сравнению с тем, что можно было бы сделать, если бы удалось преодолеть технические ограничения. Однако поиски способов реализации холловского наблюдения ведутся – и прогресс не стоит на месте. Об этом может свидетельствовать, например, появление очков виртуальной реальности Google Card Board, управление которыми базируется на взаимодействии магнита и датчика Холла.

    🚘 Как проверить датчик Холла мультиметром (тестером) или осциллографом

    Принцип работы датчика Холла

    Датчик Холла – это устройство, которое фиксирует изменения в электромагнитном поле. Фактически – это выключатель, который срабатывает в моменты появления магнитного поля возле него и вся суть его работы в автомобиле сводиться к получению данных о положении коленвала и распредвалов для своевременной подачи топливовоздушной смеси в цилиндр и её воспламенения. Последствием выхода такого датчика из строя является полная остановка двигателя, поскольку система управления двигателем «не знает» в каких положениях находятся поршни и клапана, а это чревато серьёзными последствиями.

    В автомобилях Лада Веста принцип Холла используется в датчике фаз. Он располагается на шкиве впускного распредвала. В шкиве имеется прорезь, которая в момент прохождения мимо датчика меняет его потенциал до 0 вольт и передаёт эту информацию на блок управления двигателем. В этот момент поршень первого цилиндра находится в ВМТ в такте сжатия.

    Как проверить датчик Холла ВАЗ

    Утверждать о неисправности датчика Холла только лишь по остановке двигателя нет никакого смысла, поскольку к этому результату может привести множество других причин. Но, если вы имеете кабель диагностического разъёма и ноутбук (планшет) с установленным программным обеспечением, вы всегда сможете точно определить неисправность датчика по коду ошибки. P0340, P0342, P0343 – коды ошибок, связанные с работоспособностью датчика фаз. Если у вас нет возможности считать коды ошибок, то возникает вопрос, как проверить датчик Холла своими руками. На этот вопрос есть ряд ответов:

    • проверка датчика фаз мультиметром
    • проверка датчика фаз осциллографом
    • проверка датчика фаз светодиодом

    Как видите, существует немало ответов на вопрос о том, как проверить датчик Холла на исправность — это даёт возможность выполнить диагностику в любых условиях. Рассмотрим более подробно информацию о том, как проверить датчик Холла прибором.

    Проверка датчика Холла мультиметром

    Проверка исправности датчика Холла мультиметром – самый популярный и простой метод диагностики этого элемента. Если у вас в дороге случилась неисправность, вы всегда можете при наличии мультиметра осуществить диагностику датчика фаз.

    Для осуществления этого действия нужно настроить мультиметр на режим вольтметра и установить ограничение от нуля до пятнадцати Вольт. Далее необходимо включить четвёртую передачу и приподнять одно колесо автомобиля на домкрате. Подключив мультиметр к датчику и вращая колесо, следите за изменениями показателей мультиметра. Если датчик исправен, то при прохождении прорези шкива распредвала мимо него, напряжение будет кратковременно падать практически до отметки 0. При иных показателях или при полном отсутствии показателей датчик фаз можно считать неисправным. Таким образом, производится проверка датчика Холла тестером на автомобилях Лада Веста.

     Проверка датчика Холла осциллографом

    Этот метод также можно использовать для такого действия, как диагностика датчика Холла. В отличие от предыдущего метода, осциллограф позволяет визуально увидеть график скачков напряжения. Видео на экране осциллографа даёт немного более ясную картину и может использоваться для проверки «умирающего» датчика — он может создавать временные перебои в работе двигателя и, при подключении к нему осциллографа у вас будет возможность сравнить работу датчика в нескольких циклах. Например, бывает такое, что датчик периодически не выдаёт достаточного напряжения, и осциллограф это наглядно продемонстрирует в виде разницы амплитуд.

    Чтобы протестировать датчик фаз осциллографом, нужно установит автомобиль на подъёмник, подключить осциллограф, включить зажигание, запустить двигатель и включить первую передачу. Для более менее определённой картины достаточно будет наблюдать за показаниями в течение минуты.

    Спасибо за подписку!

    Проверка датчика Холла светодиодом

    Как проверить датчик Холла без тестера? Вы можете выполнить проверку, воспользовавшись элементарным светодиодом. Метод не отображает числовые характеристики напряжения, но проверки с помощью светодиода достаточно для того чтобы убедиться в исправности или неисправности датчика фаз.

    Для такой проверки достаточно подключить светодиод проводами к датчику фаз и сымитировать работу двигателя любым из методов, указанных выше. Если светодиод моргает с одинаковой периодичностью (один раз за полный такт работы первого поршня), то датчик исправен и не подлежит замене. Если же светодиод не моргает, то это говорит о неисправности датчика или неисправности светодиода (рекомендуется проверить светодиод перед использованием в качестве тестера).

    Но при такой проверке есть одно «но»: если датчик фаз не выдаёт достаточного напряжения для получения системой управления двигателя сигнала, то диод всё равно будет моргать.

    Установка датчика Холла

    для бесщеточных двигателей постоянного тока с постоянным магнитом

    Это очень запутанная тема.

    Сегодня я потратил несколько часов на повторное обучение теории расположения датчиков Холла, а затем еще дольше пытался придумать четкий способ ее представления. Это было сочетание сбора информации с форумов и просмотра моих старых заметок (которые были основаны на опыте Шейна). Цель этого поста - собрать всю эту информацию на одной веб-странице и передать ее в максимально понятном формате.

    Заявление об ограничении ответственности: я не инженер-электрик, поэтому некоторые из этих утверждений могут быть неточными. При этом я уверен на 90%, что это так.

    Условные обозначения:

    • edeg: электрические степени
    • эрот: электрическое вращение. 1 эрот = 360 эдэг
    • mdeg: механические градусы
    • мрот: механическое вращение. 1 мрот = 360 мкг
    • пп: количество полюсов магнита пар. 1 pp = 2 магнита (1 север, 1 юг)
    • с: количество пазов (в статоре)
    Этот пост расскажет, как разместить датчики Холла на 3-фазных двигателях, управляемых контроллерами положения Холла на 60 и 120 эдэг (контроллеры двигателей, которые предполагают, что датчики Холла будут размещены на 60 и / или 120 эдэг).Хотя можно спроектировать контроллер мотора, ожидающий, что датчики Холла будут размещать другое количество эдэгов, я никогда не видел и не слышал об одном (просто нет обычных коммерчески доступных датчиков, которые допускают что-либо, кроме 60 и / или или размещение датчика Холла 120 эдэг). Я считаю, что причина этого в том, что это усложняет код и последующую математику, хотя я могу ошибаться, поскольку я никогда не проектировал свой собственный контроллер двигателя. В этом посте я собираюсь описать только трехфазные двигатели, потому что они являются наиболее распространенным типом, хотя следующие уравнения можно распространить на любое количество фазных двигателей с небольшими изменениями.

    Нам нужно выяснить, где разместить 3 датчика Холла. Начнем с математики:

    Первое, что вам нужно найти, это количество mdeg на эрот. Другими словами, количество механических градусов, на которые вращается ротор, чтобы сделать одно полное электрическое вращение.

    Уравнение 1: (360 мград / pp ) = n mdeg на erot = n mdeg на 360 edeg

    Примечание: не путайте это с уравнением mrpm * pp = erpm, что полезно для определения электрических оборотов с учетом механических оборотов вашего двигателя.


    Теперь предположим, что вы хотите использовать контроллер мотора, для которого требуется размещение датчика Холла 120 edeg . Вам нужно найти количество миллиграммов на 120 эдэг. Таким образом, вы просто разделите приведенное выше уравнение на 3.

    Уравнение 2: (360 мград / 3 * п.п. ) = м мград на 120 эдэг.


    Это значение, м , дает минимальное количество метров в градусах, на которое можно разнести каждый из датчиков эффекта Холла, и при этом добиться разноса в 120 градусов.

    На этом этапе вам нужно выбрать, хотите ли вы установить датчики эффекта Холла на внутренней плате 1 2, за пределами двигателя (обычно на каком-то приспособлении / плате (прокрутите вниз 2/3 страницы), расположенной так что он может улавливать утечку магнитного потока из двигателя) или внутри пазов статора 1 2 3 (примечание: если вы устанавливаете их сбоку от катушек, как я, убедитесь, что вы расположили их как можно ближе к магнитам. по возможности) на катушках.Преимущество первых двух вариантов заключается в том, что плату можно вращать, чтобы замедлить или опередить синхронизацию двигателя (регулируемая синхронизация). Единственный способ настроить время третьего варианта - программно.

    ПРИМЕЧАНИЕ: ОЧЕНЬ важно разместить датчики на эффекте Холла как можно точнее. Отклонение на несколько механических градусов может отпугнуть вас на многие десятки электрических градусов.

    Если вы хотите установить датчики холла на какой-нибудь приспособление / плату (внутреннюю или внешнюю), то с математикой покончено! Приведенное выше значение, м , дает вам количество механических градусов, в которых вы должны разнести каждый датчик на эффекте Холла (для 3 датчиков на эффекте Холла это общая дуга 2 * м мград).Если м слишком мало на ваш вкус, вы можете умножить его на любое целое число, например 2, 3, 4 и т. Д., Чтобы получить другие интервалы, которые будут работать с контроллерами электродвигателей 120 edeg. (Хотя датчики на эффекте Холла больше не будут разнесены точно на 120 градусов, они будут кратны 120 градусам, что тоже будет работать).

    Если вы хотите установить датчики Холла в пазы статора, вам нужно найти количество миллиграммов на слот:

    Уравнение 3: (360 мград / с ) = x мград на слот

    Сейчас вам нужно умножить м на из ур.2 целыми числами, пока не найдете целое число i , которое даст вам число, кратное x . м * i дает вам количество метров, на которое вы должны разнести датчики эффекта Холла, и:

    Уравнение 4: (( м * i) / x ) = количество щелей между датчиками Холла.

    Вероятно, есть несколько вариантов для i , особенно если количество пазов и полюсов в двигателе увеличивается. Пока удовлетворяются приведенные выше уравнения, контроллер мотора, который хочет, чтобы датчики Холла на 120 градусов были разнесены, будет работать.

    _______________________________________________

    Теперь для контроллеров двигателей, для которых требуется размещение датчика Холла 60 edeg . Уравнение 1 по-прежнему применимо, но уравнение 2 теперь принимает вид:

    Уравнение 2 ': (360 мград / 6 * pp ) = м мград на 60 эдэг.

    Это значение, м , дает минимальное количество метров в градусах, на которое можно разнести каждый из датчиков эффекта Холла и при этом добиться разнесения в 60 градусов.Следуя логике из приведенного выше случая шага 120 эдэг, вы можете умножить м на любое целое число и при этом сохранить интервал 60 эдэг. Затем вы можете напрямую передать это количество mdeg на плату / приспособление для установки датчиков Холла.

    Или вы можете установить датчики Холла в пазы статора. Это идентично случаю с интервалом 120 градусов; Уравнения 3 и 4 в этом случае остаются неизменными.

    Примечание. Интересно и логично, что вы получите все значения, кратные 120 edeg, в случае интервала 60 edeg (120 кратно 60).

    *** Примечание 2: Будьте осторожны со схемой намотки. Схемы намотки могут влиять на то, какие интервалы между градусами работают, а какие нет. Иногда вам придется перевернуть датчик Холла (см. Пример 4 ниже). Для простоты вам следует разместить датчики на эффекте Холла в разумных местах (первый на зубах или между ними), несмотря на то, что часто это не имеет значения, если они расположены правильно (я говорю «часто», потому что если датчики вращаются вместе, вы можете настроить синхронизацию двигателя, а значит, и его производительность и характеристики).***

    __________________________________________________

    Время для некоторых ПРИМЕРОВ!

    Ex 1: Электродвигатели ELB с внутренними датчиками Холла, установленными на поворотной «доске холла» для 120 контроллеров edeg. Двигатель

    ELB представляет собой бесщеточный двигатель с 18 гнездами, 20 полюсов и схемой обмотки AaABbBCcCAaABbBCcC. Сначала я хотел иметь датчики на доске холла, которые я мог бы вращать вокруг оси, чтобы легко регулировать время. Итак, я произвел математику:

    Уравнение 1: (360 мград / 10 п.п.) = 36 мград на эрот = n мград на 360 эдэг

    Уравнение 2: (360 мград / 30) = 12 мград на 120 эдэг.

    Я расположил датчики на эффекте Холла на расстоянии 12 градусов друг от друга, чтобы получить общую дугу в 24 градуса, что позволило получить красивую маленькую доску для холла. (Я нанес лазерную гравировку на вырезанных досках холла, что оказалось очень хорошо для выравнивания датчиков). Это сработало. К сожалению, небольшие доски холла были очень хрупкими, и мне действительно не хватило места для доски холла внутри двигателя (или снаружи), поэтому я решил приклеить датчики в пазы статора ... см. Следующий пример.

    Ex 2: Двигатели ELB с внутренними датчиками Холла, вклеенными в пазы статора для контроллеров 120 edeg.

    Время для дополнительных вычислений:

    Уравнение 3: (360 мград / 18) = 20 мград на слот

    Уравнение 4: (( м * i) / x ) = ((12 * 5) / 20) = 3 слота между датчиками холла.

    Таким образом, датчики на эффекте Холла должны быть разнесены на 60 мград (600 эдэг) или по одному на каждые 3 слота. Именно это я и сделал, и это прекрасно работает. i = 10 также работает и размещает датчики Холла на расстоянии 120 мГрад или равномерно вокруг статора. Фактически, 120 мград работает для многих распространенных комбинаций паз / полюс ... так что вы могли бы просто пропустить всю эту математику и сделать это так.

    Я не буду делать пример датчика в слоте с контроллером расстояния 60 градусов для ELB. Оказывается, что единственные интервалы между холлами mdeg, которые работают для 60 контроллеров edeg с 18-секундным, 20-полюсным двигателем, такие же, как 120 edeg интервалы, кратные mdeg. Другими словами, датчики Холла оказываются в том же месте, что и корпус с шагом 120 градусов. Но не верьте мне на слово, попробуйте математику!

    Ex 3: Двигатели EHB с внутренними датчиками Холла, вклеенными в пазы статора для 120 контроллеров edeg.Двигатели

    EHB будут 12-ти слотовыми, 14-полюсными бесколлекторными двигателями со схемой обмотки AacCBbaACcbB.

    Уравнение 1: (360 мград / 7 п.п.) = 51,4 мград на 360 эдэг

    Уравнение 2: (360 мград / 7 * 3) = 17,14 мградус на 120 эдэг.

    Уравнение 3: (360 мград / 12) = 30 мград на слот

    Уравнение 4: (( м * i) / x ) = ((17,14 * 7) / 30) = 4 слота между датчики холла.

    Первое действующее кратное i - 7.Оказывается, что единственный способ разместить датчики в пазах статора при использовании контроллера двигателя, который ожидает расстояние между датчиками 120 edeg, - это разместить датчики 120 на mdeg друг от друга (равномерно распределенные вокруг двигателя).

    Это не значит, что вы не могли установить датчики на каком-то приспособлении на 17,14 миллиграмма друг от друга ... вы можете. Но если вы хотите, чтобы статоры в гнездах на этом типе двигателя, вы должны разнести их на 120 мград.

    Красные точки обозначают гнезда, в которые следует устанавливать датчики.

    Ex 4: Двигатели EHB с внутренними датчиками Холла, вклеенными в пазы статора для 60 контроллеров edeg.

    Давайте возьмем тот же двигатель, что и в Ex 3, но теперь контроллер двигателя ожидает, что расстояние между датчиками на эффекте Холла составляет 60 градусов.

    Уравнение 1: (360 мград / 7 пп) = 51,4 мград на 360 эдэг

    Уравнение 2: (360 мград / 6 * 7) = 8,57 мградус на 60 эдэг.

    Уравнение 3: (360 мград / 12) = 30 мград на слот

    Уравнение 4: (( м * i) / x ) = ((8.57 * 7) / 30) = 2 щели между датчиками Холла.

    Теперь датчики на эффекте Холла можно разместить ближе друг к другу. Однако есть загвоздка. Поскольку датчики Холла расположены следующим образом: A (датчик) ac (датчик) CB (датчик) baACcbB, второй датчик (C-фаза) необходимо перевернуть, потому что магнитное поле в этом слоте перевернуто, потому что этот слот намотан. другое направление по сравнению с гнездами первого и третьего датчиков. Вот почему нужно быть осторожным со схемами намотки.

    Синяя точка указывает прорезь, в которой датчик Холла должен быть перевернут.

    ________________________________________________


    Примечания по подключению контроллера к мотору. Вам придется потратить некоторое время на тестирование, чтобы увидеть, какой датчик холла соответствует какой фазе. И если у вас нет возможности изменить код в контроллере мотора, вам придется играть с комбинациями проводов, чтобы получить правильную.Очень помогает двухканальный осциллограф. Поскольку существует множество тем по бесконечным сферам, как это сделать, и это зависит от типа вашего двигателя, я не буду вдаваться в подробности.

    Измерение датчика ABS на эффекте Холла

    Датчик антиблокировочной тормозной системы (ABS) используется для определения скорости вращения колеса, чтобы предотвратить блокировку колеса. при торможении. Датчик Холла ABS состоит из постоянного магнита и расположенного рядом с ним датчика Холла. Напряженность магнитного поля изменяется, когда чувствительный к магнетизму объект проходит через магнитное поле магнит.Это изменение магнитного поля вызывает изменение выходного сигнала датчика эффекта Холла.

    В большинстве случаев объектом воздействия магнитного поля является диск или кольцо с равномерно распределенными зубцами, устанавливается на карданный вал или в подшипник. Когда колесо вращается, зубья проходят мимо датчика, и узор, в котором они расположены, является виден в сигнале датчика АБС. Каждый период сигнала - это зубец, проходящий через датчик. Частота сигнала зависит от скорости вращения колеса и количества зубьев на диске или кольцо.

    В автомобилях используются два различных типа датчика Холла с двумя или трехжильными проводами.

    Трехпроводный датчик ABS с эффектом Холла имеет простой источник питания и сигнальный провод с сигналом напряжение (U s ), идущее на ЭБУ АБС, показано на рисунке 1. В зависимости от конструкции датчика наличие зуба вызывает либо высокое, либо низкое напряжение сигнала и промежуток между зубами наоборот. Результирующий сигнал представляет собой прямоугольную волну.

    Рисунок 1: Схематическое изображение 3-проводного датчика ABS

    на эффекте Холла

    Двухпроводный датчик ABS с эффектом Холла имеет провод питания 12 В, но не имеет прямого заземления.Как показано на рисунке 2, заземление датчика также является сигнальным проводом. 2-проводной датчик ABS с эффектом Холла регулирует ток. Величина тока (I s ) изменяется датчиком, когда зуб проходит мимо датчика. В зависимости от конструкции датчика наличие зуба вызывает высокий или низкий ток и промежуток между зубами наоборот. Этот ток, протекающий через резистор внутри блока управления ABS, создает напряжение (U s ). относительно земли, аналогично прямоугольному сигналу 3-проводного датчика Холла ABS.Уровни напряжения разные и намного ниже, чем у 3-проводного датчика Холла ABS из-за низкие токи. Уровни напряжения также могут изменяться от системы к системе в зависимости от текущего расхода и значений резистора. но должна быть видна четкая прямоугольная волна.

    Рисунок 2: Схематическое изображение 2-проводного датчика ABS

    на эффекте Холла Принцип работы датчика Холла

    Анимация

    Датчик Холла - это преобразователь, который изменяет свое выходное напряжение в ответ на магнитное поле.Датчики на эффекте Холла используются для бесконтактного переключения, позиционирования, определения скорости и измерения тока.

    Рис. Колесо с двумя магнитами, проходящее мимо датчика Холла

    В простейшей форме датчик работает как аналоговый преобразователь, напрямую возвращая напряжение. Зная магнитное поле, можно определить его расстояние от пластины Холла. Используя группы датчиков, можно определить относительное положение магнита.

    Часто датчик Холла комбинируется со схемой, которая позволяет устройству работать в цифровом (вкл. / Выкл.) Режиме, и в этой конфигурации его можно назвать переключателем.

    ПРИНЦИП РАБОТЫ

    датчик Холла содержит соединение полупроводникового кристалла индия, такие как антимонида индия, установленный на опорной пластине алюминия, и инкапсулированный в головке зонда.

    Когда зонд Холла удерживается так, что силовые линии магнитного поля проходят под прямым углом через сенсор зонда, сенсор показывает значение плотности магнитного потока (B). Через кристалл проходит ток, который при помещении в магнитное поле создает на нем напряжение «эффекта Холла».Эффект Холла наблюдается, когда проводник пропускается через однородное магнитное поле. Возникающее напряжение на эффекте Холла указывает на то, что магнитный объект прошел вокруг него. Следовательно, напряжение эффекта Холла является выходным сигналом и используется для обнаружения объекта рядом с ним.

    Также читайте: Анимация бесконтактного переключателя

    ПРЕИМУЩЕСТВА

    Датчик на эффекте Холла может работать как электронный переключатель.

    • Такой переключатель стоит меньше механического переключателя и намного надежнее.
    • Может работать до 100 кГц.
    • Он не страдает от дребезга контактов, поскольку используется твердотельный переключатель с гистерезисом, а не механический контакт.
    • На него не повлияют загрязнения окружающей среды, поскольку датчик находится в герметичной упаковке. Поэтому его можно использовать в тяжелых условиях.

    В случае линейного датчика (для измерения напряженности магнитного поля) датчик Холла:

    • может измерять широкий диапазон магнитных полей
    • Модель
    • может измерять магнитные поля северного или южного полюса.
    • может быть плоским

    НЕДОСТАТКИ

    Датчики

    на эффекте Холла обеспечивают гораздо более низкую точность измерения, чем феррозондовые магнитометры или датчики на основе магнитосопротивления.Более того, датчики на эффекте Холла значительно дрейфуют, что требует компенсации.

    ПРИЛОЖЕНИЯ

    Определение положения

    Обнаружение присутствия магнитных объектов (связанное с определением положения) является наиболее распространенным промышленным применением датчиков Холла, особенно тех, которые работают в режиме переключения (режим включения / выключения). Датчики на эффекте Холла также используются в бесщеточном двигателе постоянного тока для определения положения ротора и переключения транзисторов в правильной последовательности.

    Смартфоны

    используют датчики холла, чтобы определить, закрыта ли флип-крышка.

    Трансформаторы постоянного тока
    Датчики на эффекте Холла

    могут использоваться для бесконтактных измерений постоянного тока в трансформаторах тока. В этом случае датчик на эффекте Холла устанавливается в зазоре магнитопровода вокруг токопровода. В результате можно измерить постоянный магнитный поток и рассчитать постоянный ток в проводнике. Эффект Холла также использовался для обнаружения постоянного тока в сверхпроводящем трансформаторе постоянного тока.

    Автомобильный указатель уровня топлива

    Датчик Холла используется в некоторых автомобильных индикаторах уровня топлива. Основной принцип действия такого индикатора - определение положения плавающего элемента. Это можно сделать либо с помощью вертикального поплавкового магнита, либо с помощью датчика с вращающимся рычагом.

    • В вертикальной поплавковой системе постоянный магнит установлен на поверхности плавающего объекта. Токоведущий провод закреплен на верхней части резервуара на одной линии с магнитом.Когда уровень топлива повышается, к току прикладывается увеличивающееся магнитное поле, что приводит к более высокому напряжению Холла. По мере того, как уровень топлива уменьшается, напряжение Холла также уменьшается. Уровень топлива отображается и отображается надлежащим сигналом напряжения Холла.
    • В датчике с вращающимся рычагом диаметрально намагниченный кольцевой магнит вращается вокруг линейного датчика Холла. Датчик измеряет только перпендикулярную (вертикальную) составляющую поля. Измеренная сила поля напрямую зависит от угла рычага и, следовательно, от уровня топливного бака.

    Датчик Холла A3144

    ×

    Регистрация

    Пожалуйста, заполните Recaptcha, чтобы продолжить

    Имя обязательно!

    Требуется фамилия!

    Имя недействительно!

    Фамилия недействительна!

    Это не адрес электронной почты!

    Требуется адрес электронной почты!

    Этот адрес электронной почты уже зарегистрирован!

    Требуется пароль!

    Введите действующий пароль!

    Пожалуйста, введите 6 или более символов!

    Введите не более 16 символов!

    Пароли не совпадают!

    Условия обязательны!

    Неправильный адрес электронной почты или пароль!

    Captcha обязательна!

    Неправильная капча!

    Описание продукта

    Детали

    Обзор

    A3144 - это встроенный датчик Холла без фиксации.Это хорошо, но для чего это нужно? Если держать магнит рядом с датчиком, выходной контакт переключится. Это делает датчик присутствия надежным. Герконовый датчик также работает нормально, но его характеристики могут быть ограничены стеклянной оболочкой и размером. Датчик на эффекте Холла намного меньше, но может работать с меньшим током, чем геркон. Устройство включает встроенный генератор напряжения Холла для магнитного зондирования, компаратор, который усиливает напряжение Холла, и триггер Шмитта для обеспечения гистерезиса переключения для шума. отклонение и выход с открытым коллектором.Внутренний регулятор запрещенной зоны используется для обеспечения питающего напряжения с температурной компенсацией для внутренних цепей и обеспечивает широкий рабочий диапазон питания. Если плотность магнитного потока превышает пороговое значение Bop, DO включается (низкий). Состояние выхода сохраняется до тех пор, пока изменение плотности магнитного потока не упадет ниже Brp, что приведет к отключению DO (высокий уровень).

    Характеристики

    • Superior Temp. Стабильность для автомобильного или промышленного применения
    • Работа от 4,5 В до 24 В… Требуется только нерегулируемое питание
    • Выход с открытым коллектором 25 мА… Совместимость с цифровой логикой
    • Обратная защита аккумулятора
    • Активация с помощью небольших, имеющихся в продаже постоянных магнитов
    • Надежность твердого тела
    • Малый размер
    • Устойчивость к физическим нагрузкам

    Дополнительная информация

    Дополнительная информация

    Масса 8 г
    Модель IM120712005
    Снято с производства Есть
    Ссылка Wiki

    Обзоры

    Напишите свой собственный отзыв

    Только зарегистрированные клиенты, купившие этот товар, могут писать отзывы.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
