Для чего нужен лямбда-зонд и как его отремонтировать?
В любой современной машине имеется лямбда-зонд и многие водители не придают ему (и выходу его из строя) значения, а зря. И дело даже не в чистоте воздуха, который от роста количества автомобилей не становится чище, а в том, что без лябда-зонда, двигатель автомобиля уже не работает как надо, и уже не экономичен. Поэтому очень важно при выходе из строя лямбда-зонда, уметь восстановить его как можно раньше. Как это сделать самому, мы и разберёмся в этой статье.
Нормы токсичности выхлопа автомобилей с каждым годом стремительно ужесточаются (особенно в европейских странах), и конструкторы постоянно под это подстраивают двигатели современных автомобилей (под экономичность и чистый выхлоп). От этого теряется часть мощности и усложняется двигатель. А делать выхлоп максимально чистым, каталитический нейтрализатор может только при соблюдении ряда условий. И одно из них — это соотношение топливной смеси, когда на каждую часть бензина приходится 14,7 части воздуха (на карбюраторных машинах немного другое соотношение).
У хорошо настроенного исправного двигателя впрыскового автомобиля, расход бензина зависит в основном от длительности импульсов форсунок. Эту длительность (время в открытом состоянии) задаёт электронный блок управления двигателем, так называемая «эфишка», название у ремонтников появилось от заглавных букв блока — EFI. Когда двигатель впрысковой машины запущен и работает, блок управления считывает необходимую информацию с датчиков, затем обрабатывает её, и исходя из этих показателей открывает форсунки. Но определить точное количество впрыснутого топлива не просто — инжекторы засоряются, может поменяться давление топлива в магистрали или плотность воздуха и много чего ещё. Поэтому для очень точной работы системы и чёткой работы мотора, электронному мозгу (блоку управления) нужна обратная связь. То есть просто необходимо знать, как прошло сгорание топлива в цилиндрах мотора. Вот за эту важную информацию и отвечает лямбда-зонд или как его ещё называют — датчик кислорода.
И если сигнал на нём слабый, то в выхлопных газах машины переизбыток кислорода, это значит, что топливо-воздушная смесь бедная.
От этого блок управления моментально увеличит время открытия форсунок и этим естественно обогатит смесь до нужного соотношения. Ну и наоборот, при чрезмерно богатой топливо-воздушной смеси, время открытия форсунок снизится. Так работает исправная система впрыска современных машин, то есть состав топливо-воздушной смеси в работающем моторе корректируется каждую долю секунды.
Более того, на многих современных автомобилях и мотоциклах, на заводе устанавливают несколько лямбда-датчиков (в выпускном коллекторе каждого цилиндра). В этом случае, электронный мозг системы впрыска не просто изменяет длительность открытия всех форсунок, но и контролирует состав горючей смеси в каждом цилиндре отдельно. К тому же блок управления следит за состоянием каталитического нейтрализатора или катализаторов, так как их тоже бывает несколько. Таким образом, на многих современных автомобилях, может быть установлено более десятка лямбда-зондов (чем больше цилиндров в моторе, тем лямбда-датчиков больше). И выходят из строя они примерно одновременно.
Но переживать по этому поводу небогатому автовладельцу не стоит, так как на большинстве рядовых и не новых иномарок, которыми пользуется у нас в стране рядовой водитель, лямбда-зонд всего один.
Из-за чего может выйти из строя лямбда-зонд, стоимостью в 200 -300 долларов, за считаные километры. Это и изношенные поршневые кольца (а тем более поршневая группа), изношенные сальники клапанов и их направляющие, этилированный или некачественный бензин, а так же всевозможные непроверенные составы из бутылочек с яркими этикетками, которые водители-чайники так любят заливать в бензобак своей машины. От этих неблагоприятных факторов, уровень сигнала с лямбда-зонда снижается с каждым пройденным километром, а электронный блок решает, что смесь обедняется и соответственно обогащает её (как мы уже знаем, увеличивая длительность импульса открытия форсунок). От этого расход топлива стремительно растёт, а катализатор постепенно забивается.
Многие Кулибины (в кавычках) с толкнувшись с острой проблемой неуёмного аппетита двигателя, догадываются, что виноват датчик кислорода, ну и поступают весьма просто (зачем им думать) : сдёргивают с датчика провод.
И теперь сигнала с датчика естественно нет вообще!!! Электронный блок управления «видит», что датчик якобы вышел из строя, зажигает лампочку на панели приборов (Check — но не на всех моделях) и подключает обходную программу. Отмечу особо (особенно для Кулибиных), что основная функция (задача) этой программы, несмотря ни на что, даже на большой расход топлива, помочь автомобилю добраться до ремонтного сервиса. При попытке сымитировать сигнал от датчика, электронный мозг обнаружит, что сигнал с датчика не меняется со временем, и тоже решит, что он вышел из строя, и естественно включит обходную программу. Произойдёт то же самое, как и с обрывом проводов. Теперь держите бумажник всегда наготове, так как вам потребуется для каждой поездки довольно много бензина.
Любой водитель в такой ситуации, задастся вполне естественным вопросом: что же делать, если расход бензина резко повысился? Для начала, если у вас нет своего газоанализатора, съездить в автосервис и замерить уровень СО (во всех режимах работы мотора).
И если уровень укладывается в нормы именно вашей машины, а не ГОСТа (для впрысковых машин технические требования ГОСТа по СО не очень то подходят), то мотор вашего автомобиля в перерасходе топлива невиновен. Ищите другие причины, например расход топлива может повысится, если заклинены тормозные колодки, или вы просто ездите на недостаточно накачанных шинах. Многие водители довольно резко стартуют с каждого светофора, а потом удивляются, почему их автомобиль так прожорлив.
Но часто, поездка за замером СО не нужна, так как и так видно всё, как говорится невооружённым глазом. Например если холодный двигатель неустойчиво работает на холостом ходу, постоянно пытаясь заглохнуть, свечи чёрного цвета, но прогревшись мотор начинает работать нормально, то виноват в большинстве случаев наш пресловутый лямбда-зонд. Прогреваясь, он начинает работать нормально. Реже, но всё же могут быть и другие причины описанной неисправности двигателя. И убедиться в чём дело (в датчике или в чем то другом) можно только проверив сам лямбда-зонд.
А для этого необходимы специальные приборы, так как сигнал с датчика слишком слаб, и измерить его обычным тестером невозможно. Как проверить работоспособность других датчиков впрысковой машины, причём с помощью обыкновенного тестера, я уже писал и почитать об этом весьма желательно вот в этой статье.
В развитых странах обеспеченные водители поступают очень просто: покупают новый лямбда-зонд, а это как я уже говорил примерно в пределах трёхсот долларов, и выкинув старый, устанавливают на его место новый. У наших отечественных водителей, особенно не богатых, имеются как всегда другие пути решения распространённой проблемы. Например можно приобрести датчик подешевле (от другого автомобиля, например от отечественного). Ведь устройство всех лямбда-зондов одинаковое, и один от другого может отличаться только посадочными размерами да ещё и электро-разъёмом. Главное при покупке учесть посадочный размер (что бы был одинаковый), а электро-разъём можно переделать (продаётся великое множество различных клемм и колодок).
Многие покупают на разборке оригинальный (родной) датчик, но бэушный, что делать не советую, так как неизвестно сколько времени он проработал на машине доноре, и в любой момент он может выйти из строя.
Но есть всё таки способ, как оживить ваш родной, но неисправный лямбда-зонд. И описать этот способ для меня (ну и естественно для вас) на этом блоге просто необходимо, так как блог рассчитан на людей, которые …. . Впрочем чего это я, на кого рассчитан этот блог, можно прочитать на страничке «обо мне». Не будем отвлекаться, а идём дальше.
Во многих крупных городах, технология восстановления лямбда-зонда уже давно отработана и не отличается сложностью. Ведь чтобы вернуть работоспособность датчика, достаточно подержать его всего десять минут в ортофосфорной кислоте (она входит в состав преобразователя ржавчины) при обычной комнатной температуре, а затем хорошенько промыть его водой с мягкой колонковой кисточкой и можно устанавливать его на место — он снова готов к работе. Естественно сигнал восстановится не сразу, а через час или полтора работы мотора (электронному мозгу надо адаптироваться).
Для более тщательной промывки, лямбда-зонд нужно будет вскрыть. Аккуратно (через алюминиевую фольгу) зажав датчик в патрон токарного станка, тонким резцом срезаем у самого основания защитный колпачок (с отверстиями). Далее уже оголённый датчик, который представляет собой керамический стержень (на стержень напыленны платиновые полоски, отсюда его немалая цена) окунаем на 10 минут в кислоту. Ортофосфорная кислота разрушает свинцовую плёнку и нагар на поверхности керамического стержня. Как я уже говорил, держим его в кислоте не более 10 минут, так как если передержать, то могут испортиться токопроводящие платиновые электроды. По этой же причине ни в коем случае нельзя зачищать стержень наждачной бумагой или надфилем. Далее, когда кислота очистит стержень от токопроводящей плёнки, остаётся промыть его в воде и вернуть на место колпачок. Теперь аккуратно капнув аргоновой сваркой, закрепляем колпачок на своём родном месте.
Есть ещё более сложный способ, который недоступен обычному автомобилисту, и я его опишу лишь для общего развития.
Ну и для того — вдруг он появится в автосервисе вашего города, и кто-то захочет им воспользоваться, так как он очень эффективен и его можно использовать многократно. Его удалось разработать учёным из дальневосточного РАН отделения. Суть его известна из физики — плотность тока в различных газах определяется концентрацией ионов, величиной их заряда, а так же из подвижностью. А в отработанных газах автомобиля ионы образуются от повышения температуры. И если температура, а от неё и подвижность ионов известны (напряжённость поля тоже известна, так как на неё подаётся 1 вольт), то выходные характеристики зависят только от концентрации ионов. Их измеряют частотомером и осциллографом. Затем на ультрозвуковом стенде в эмульсионном моющем растворе проводят отчистку загрязнённых электродов. При этом возможен электролиз вязких металлов осевших на поверхности (например свинца). При очистке учитывается материал стержня (металлокерамика или фарфор) с напылением металлов, таких как платина, цирконий, барий и др.
В итоге восстановленный лямбда-зонд испытывают специальными приборами и устанавливают на машину. И самое главное, как я уже говорил, операцию восстановления можно проводить многократно.
Это ещё раз подтверждает, что наши учёные на много превосходят забугорных, для которых основная идея — это как что-то разработать, а вот как восстановить какую то деталь, им с нашими не сравниться.
За что отвечает первая лямбда. Показания лямбда-зонда. Устройство и принцип работы лямбда-зонда. Режимы работы двигателя
Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).
B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов.
Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.
B: Где находится датчик кислорода?
O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.
В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах.
В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него.
Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.
В: Какие бывают датчики?
О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.
Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.
Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1.00 практически мгновенно.
Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его.
Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.
В: Чем отличаются специальные и универсальные датчики?
O: Эти датчики имеют разные способы установки.
Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.
B: Что произойдет, если выйдет из строя датчик кислорода?
O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.
B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.
Ассортимент кислородных датчиков
412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.
Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.
Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).
В DENSO решили проблему качества топлива!
Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации.
При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.
Дополнительная информация
Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики , в системе TecDoc или у представителя DENSO.
В двигателях внутреннего сгорания кислород определяет оптимальное соотношение компонентов горючей смеси, эффективность и экологичность работы двигателя. Лямбда (λ) зонд – это прибор для изменения объема кислорода или его смеси с несгоревшим топливом в коллекторе силового агрегата. Представление об устройстве и принципе работы датчика поможет владельцу авто контролировать его работоспособность, предотвращая нестабильную работу двигателя и перерасход топлива.
Назначение и принцип работы лямбда зонда

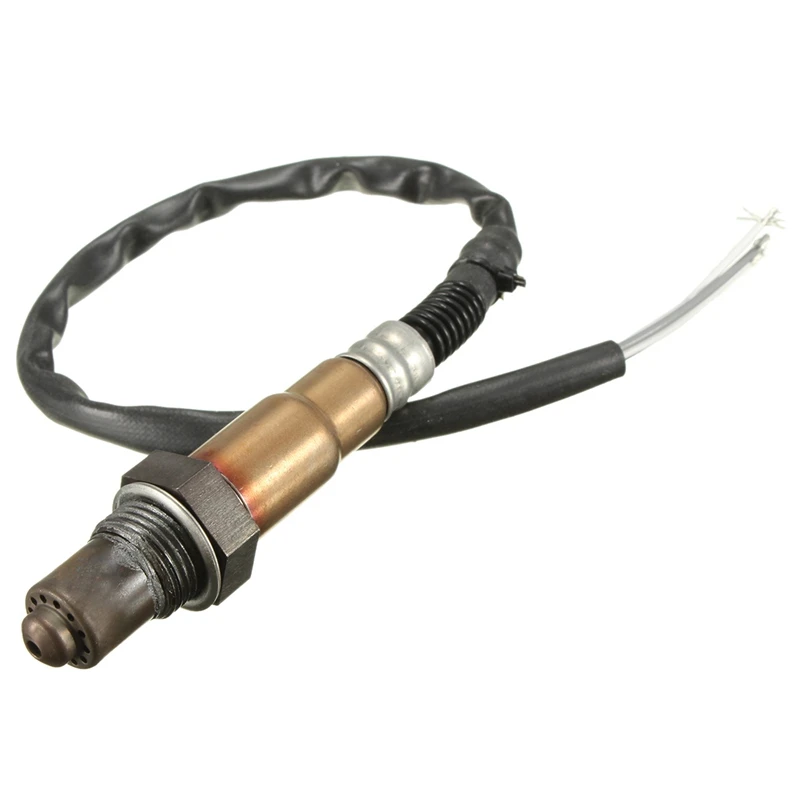

Лямбда зонд, установленный на выхлопной трубе
Жесткие экологические требования для автомобилей заставляют производителей применять каталитические нейтрализаторы, уменьшающие токсичность выхлопа. Но его эффективной работы невозможно добиться без контроля состава воздушно-топливной смеси. Такой контроль осуществляет датчик кислорода, он же λ-зонд, работа которого основана на использовании обратной связи устройства и топливной системы с дискретной или электронной системой впрыска.
Измерение количества лишнего воздуха производится определением остаточного кислорода в выхлопном газе. Для этого лямбда-зонд ставят перед катализатором выпускного коллектора. Сигнал датчика обрабатывает блок управления и оптимизирует воздушно-топливную смесь, более точно дозируя подачу форсунками топлива. На некоторых моделях авто устанавливается второй прибор после катализатора, что делает приготовление смеси еще более точным.
Лямбда-зонд работает как гальванический элемент с твердым электродом, выполненным в виде керамики из двуокиси циркония, легированной окисью иттрия, на котором нанесено платиновое напыление, выполняющее роль электродов.
Один из них фиксирует показания атмосферного воздуха, а второй – выхлопного газа. Эффективная работа прибора возможна при достижении температуры более 300 о С, когда циркониевый электролит приобретает проводимость. Выходное напряжение появляется от разницы количества кислорода в атмосфере и выхлопном газе.

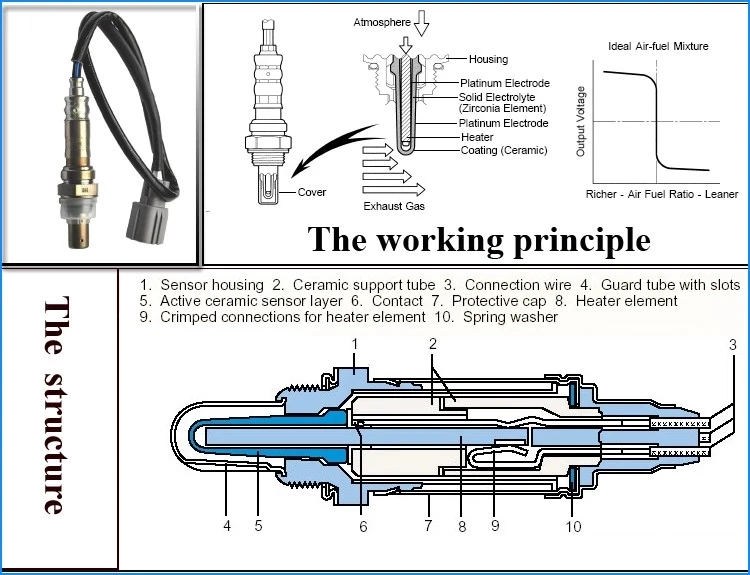

Устройство датчика кислорода (лямбда зонда)
Существует два вида λ-зонда – широкополосный и двухточечный. Первый тип обладает более высокой информативностью, позволяющей более точно настроить работу двигателя. Устройство изготавливают из материалов, выдерживающих повышенные температуры. Принцип работы всех типов датчика одинаков, и заключается в следующем:
- Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.
- Широкополосный состоит их закачивающего и двухточечного элемента.
На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.
На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.Возможные причины неисправности лямбда зонда
Внешний вид неисправного лямбда зонда
Как и любое другое устройство, лямбда-зонд может выходить из строя, но в большинстве случаев автомобиль остается на ходу, при этом динамика его движения значительно ухудшается, и расход топлива возрастает, из-за чего транспортное средство нуждается в срочном ремонте. Поломки λ-зонда происходят по следующим причинам:
- Механическая поломка при повреждении или дефекте корпуса, нарушении обмотки датчика, и т. д.
- Плохое качество топлива, при котором железо и свинец забивают активные электроды устройства.
- Попадание в выхлопную трубу масла при плохом состоянии маслосъемных колец.
- Попадание на устройство растворителей, моющих или любых других эксплуатационных жидкостей.
- «Хлопки» из двигателя из-за сбоев системы зажигания, разрушающие хрупкие керамические части устройства.
- Перегрев из-за неверно выставленного угла опережения зажигания или богатой топливной смеси.
- Применение герметика при установке прибора, содержащего силикон, или вулканизирующегося при комнатной температуре.
- Многочисленные неудачные попытки запуска мотора в течение короткого времени, что приводит к накоплению в выхлопном коллекторе топлива и его воспламенения, вызывающего ударную волну.
- Замыкание на «массу», плохой контакт или его отсутствие во входной цепи прибора.
д.Симптомы неисправности лямбда зонда
Основные неисправности λ-зонда проявляются в следующих признаках:
- Повышение общей токсичности выхлопных газов.
- Двигатель на небольших оборотах работает неустойчиво.
- Наблюдается перерасход топлива.
- При езде ухудшается динамика движения автомобиля.
- При остановке авто после движения, от катализатора в выпускном коллекторе слышно характерное потрескивание.
- В области каталитического нейтрализатора повышается температура или происходит его разогрев до раскаленного состояния.
- Сигнал лампы «СНЕСК ЕNGINЕ» во время установившегося режима движения.
Способы проверки лямбда зонда
Проверка лямбда зонда мультиметром
Для самостоятельной проверки λ-зонда необходим цифровой вольтметра и руководство по эксплуатации автомобиля. Последовательность действий при этом следующая:
- От колодки зонда отсоединяются провода и подключается вольтметр.
- Двигатель автомобиля запускают, устанавливают частоту вращения 2500 об/мин, после чего снижают до 2000 об/мин.
- Извлекают вакуумную трубку из регулятора топливного давления и фиксируют показания вольтметра.
- При значении 0,9 В датчик исправен. Если вольтметр никак не реагирует, или показание ниже 0,8 В – λ-зонд неисправен.
- Для проверки в динамике, зонд подсоединяют к разъему, параллельно подключив вольтметр и поддерживая вращение коленчатого вала двигателя на 1500 об/мин.
- Если датчик исправен, вольтметр покажет 0,5 В. Отклонение от данного значения говорит о поломке.
Ремонт лямбда зонда
При поломке λ-зонда, его можно просто отключить, при этом блок управления перейдет на средние параметры впрыска топлива. Это действие сразу даст о себе знать в виде повышенного расхода горючего и появлением ошибки в ЭБУ двигателя. При поломке лямбда-зонда, его необходимо заменить. Но существуют технологии «оживления» неисправного датчика, которые позволяют с определенной долей вероятности вернуть его в работоспособное состояние:
Ремонт лямбда зонда отмачиванием в ортофосфорной кислоте
1. Промывка прибора ортофосфорной кислотой при комнатной температуре в течение 10 мин.
Кислота разъедает нагар и осевший свинец на стержне. При этом важно не переусердствовать, чтобы не повредить платиновые электроды. Устройство вскрывают, срезая на токарном станке колпачок у самого основания, и окунают стержень в кислоту, после промывают в воде и приваривают колпачок на прежнее место аргоновой сваркой. После процедуры сигнал восстанавливается спустя 1-1,5 ч. работы двигателя.
Старый и новый лямбда зонд
2. «Мягкая зачистка» электродов ультразвуковым диспергатором в эмульсионном растворе. Во время процедуры возможно появление электролиза вязких металлов, отложившихся на поверхности. Перед зачисткой учитывают конструкцию зонда и материал его изготовления (керамика или металлокерамика), на которую нанесены инертные материалы (цирконий, платина, барий, и т. д.). После восстановления датчик испытывают при помощи приборов и возвращают в автомобиль. Процедуру можно повторять многократно.
Далеко не всем современным автолюбителям известно, что лямбда-зонд выполняет одну из основных функций в работе ДВС и выхлопной системы.
Без него фактически невозможна нормальная работа мотора. Предлагаем вам узнать, что это такое, зачем нужен, где находится и за что отвечает первый или верхний лямбда-зонд, почему он выходит из строя и как его почистить.[ Скрыть ]
Что такое лямбда-зонд?
Какой лучше, для чего нужен верхний лямбда-зонд и где находится? Для начала стоит разобраться в том, что же это такое. Подробнее о назначении и принципе работе будет сказано ниже.
Назначение
Лямбда-зонд представляет собой кислородный датчик — это такое устройство сопротивления, которое находится в выпускном коллекторе. Благодаря информации, которую отправляет лямбда-зонд, блок управления двигателем может поддерживать определенный состав горючей смеси. Кислородный датчик посылает электрический приборам сигнал, если в камеру поступает слишком богатая или бедная топливно-воздушная смесь. В результате информации, которую отправил лямбда-зонд, бортовой компьютер авто корректируется подачу горючей смеси.
По теоретическим данным, которые часто бывают далеки от практических, для сгорания одного килограмма горючей смеси необходимо около пятнадцати килограмм кислорода. Соответственно, если кислородный датчик работает не корректно, то это напрямую повлияет на то, как будет работать мотор в целом. Кроме того, это может отразиться на расходе топлива.

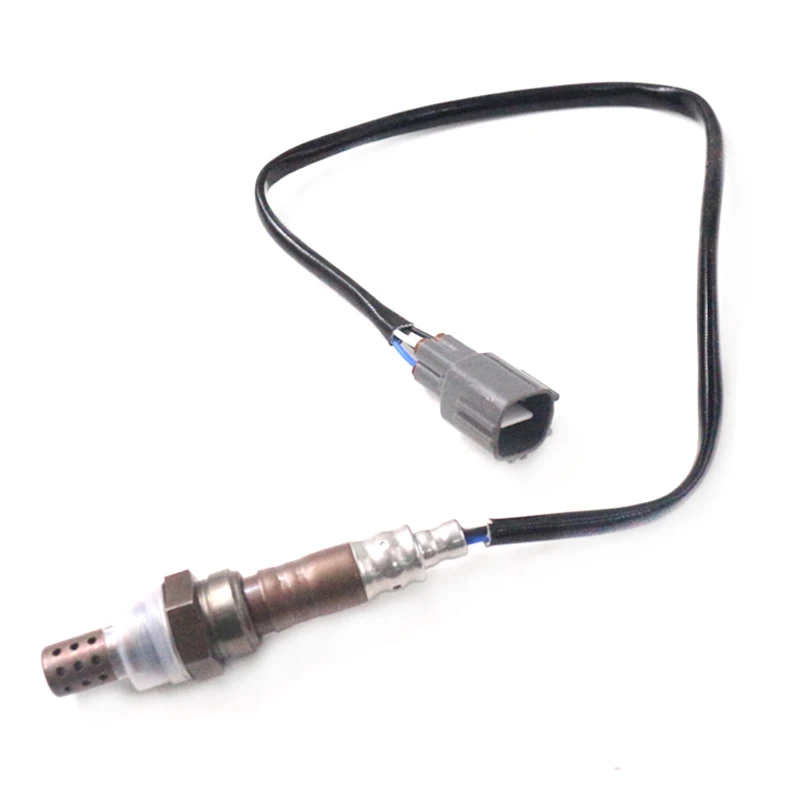

Что такое универсальный лямбда-зонд и для чего он нужен — понятно, но как же он выглядит? Ведь далеко не каждый автолюбитель понимает, что с виду представляет собой это устройство. Тем более, если вы планируете произвести самостоятельную диагностику устройства,то необходимо разобраться в принципе его работы. С этой информацией вы ознакомитесь ниже.
Устройство и принцип работы
Итак, для чего нужен лямбда-зонд в автомобиле и какой его принцип работы? Перед тем, как ответить на эти вопросы, лучше будет разобраться в устройстве элемента.
Универсальный кислородный датчик состоит из следующих компонентов:
- Непосредственно сам корпус. Универсальный лямбда-зонд сопротивления имеет металлический корпус, оснащенный нарезной резьбой для правильного монтажа.
- Керамический изолятор.
- Уплотнительное кольцо.
- Керамический наконечник.
- Провода, а также манжеты для их правильного уплотнения.
- Для того, чтобы обеспечить вентиляцию устройства, применяется специальный корпус, оснащенный дополнительным отверстием.
- Контакт, по которому проходит ток.
- Дополнительный щиток, именующийся защитным, поскольку оснащен специальным отверстием, необходимым для выпуска выхлопных газов.
- Также универсальный датчик оснащается спиралью, установленной в отдельном резервуаре (автор видео — Витя Крякушкин).
Универсальный лямбда-зонд сопротивления имеет металлический корпус, оснащенный нарезной резьбой для правильного монтажа.Следует отметить, что отличительной особенностью, которой характеризуется первый или второй лямбда-зонд в автомобиле, является то, что для изготовления используются термостойкая основа. Применение таких материалов необходимо потому, что само устройство всегда работает при высоких температурах.
На сегодняшний день в современных автомобилях используются один из четырех типов датчиков, их различие зависит от числа подводящих к устройству проводов — от одно- до четырехпроводного.
Что касается принципа работы, то диагностический датчик концентрации кислорода представляет собой элемент обратной связи. Это устройство позволяет системе правильно рассчитать необходимую дозировку топлива для определенного количества подаваемого воздуха. Оптимальный расчет горючей смеси актуален не только с экологической, но и экономической точки зрения. Поскольку сегодня требования к экологической безопасности при производстве транспортных средств очень велики, то новые машины комплектуются обычно только катализаторами. Также двигатели автомобилей оснащаются двумя датчиками кислорода.
Благодаря использованию катализатора и двух лямбд, экологический вред при функционировании транспортного средства будет минимальный, то есть машина будет наносить минимальный вред окружающей среде. Однако при появлении неисправности в одном из элементов системы автомобилист может столкнуться с серьезными проблемами, которые ударят по его бюджету, поскольку такая поломка будет дорого стоить.
Причины и симптомы поломок
Если универсальный диагностический датчик концентрации кислорода выходит из строя, то причины могут быть следующие:
- Произошел разрыв проводки в месте подключения.
- Произошло замыкание цепи.
- В результате использования некачественного топлива, обогащенного различными октаноповышающими присадками, произошло загрязнение устройства.
- Если система зажигания работает некорректно, то датчик может сломаться из-за термических перегрузок.
- Регулярная эксплуатация транспортного средства по сельской местности или бездорожью может привести к появлению механических повреждений в работе устройства.
- Кроме того, способствовать выходу из строя датчика может неудовлетворительное состояние маслосъемных колец.
- Если в цилиндры и впускные трубопроводы попадает охлаждающая жидкость, лямбда-зонд также скоро выйдет из строя.
- Постоянно обогащенная горючая смесь также приведет к поломке элемента.
Если содержание монооксида углерода повышается до 3-7% вместо положенных 0.
1-0.3%, то это может свидетельствовать о выходе из строя зонда. Чтобы избавиться от проблемы, необходимо будет только менять элемент, поскольку запаса хода может быть не достаточно. Если транспортное средство оснащено двумя зондами, то при поломке второго устройства наладить оптимальную работу мотора будет невозможно (автор видео — Александр Сабегатулин).
Что касается основных симптомов, по которым можно будет узнать о поломке регулятора:
- во время движения на автомобиле начинают проявляться рывки;
- вполне ощутимый увеличенный расход бензина;
- катализатор начинает работать некорректно;
- обороты двигателя начинают плавать;
- в выхлопных газах начинает увеличиваться концентрация токсинов.
Как почистить?
Диагностика
Перед тем, как отключить и почистить универсальное устройство, следует правильно произвести диагностику, иначе чистка может быть нецелесообразной. Чтобы наиболее эффективным образом произвести проверку остаточного кислорода, датчик должен быть разогрет минимум до трехсот градусов.
В этом случает циркониевый электролит сможет быть проводимым, а благодаря разнице кислорода и атмосферного кислорода на устройстве появляется выходное напряжение. Соответственно, напряжение можно будет проверить только при включенном и прогретом моторе. При несоответствии уровня напряжения следует осуществить замену устройства.
Измерение напряжения производится с помощью осциллографа, так как благодаря этому прибору можно получить наиболее точный результат. После замера напряжения необходимо проверить уровень сопротивления нагревателя устройства, при этом штекер необходимо заранее отключить. Уровень сопротивления должен составлять от 2 до 14 Ом, в этом случае все зависит от производителя.
Перед тем, как поставить диагноз, также следует измерить уровень напряжения, которое подводит к нагревателю лямбда-зонда. Напряжение должно быть не меньше 10.5 вольт, при этом зажигание должно быть включено, а разъем датчика — подключен. В том случае, если напряжение будет более низким, следует также проверить места соединения разъемов, проводов, а также само напряжение АКБ.
Очистка
Определенных технологий по ремонту таких устройств нет, поскольку при выходе из строя регулятор нужно менять на новый. Но перед тем, как поменять универсальный датчик, можно попробовать его почистить. Разумеется, отключение разъемов и чистка будут актуальны только в том случае, если под защитным колпачком лямбда-зонда образовались отложения. Как показывается практика, если отключить разъем и произвести чистку датчика, то в большинстве случаев это помогает избавиться от проблемы (автор видео — Авто новости).
Чистка чувствительного элемента производится с применением ортофосфорной кислоты. Если вы поместите этот элемент в кислоту на 10-20 минут, то это позволит уничтожить все отложения, при этом не воздействуя негативным образом на электроды. Наиболее эффективным вариантом будет отсоединение разъема и чистка элемента после демонтажа защитного колпака, перед этим колпачок нужно снять на токарном станке. Для снятия регулятора можно использовать съемник кислородного датчика, а после очистки его также можно будет промыть.
Когда устройство промыто, его необходимо обработать водой и высушить. В том случае, если прочистка не помогла, то датчик придется менять. При замене важно проследить, чтобы разъемы на регуляторах были идентичные. Если же вы не обращаете внимания на показания, которые предоставляет датчик, ведь устройство может работать некорректно, то можно использовать обманку. Обманка предназначена для монтажа вместо катализатора, благодаря которой можно будет избежать появления ошибок.
Обманка может быть выполнена из бронзы, но размер обманки должен соответствовать размерам катализатора. В обманке необходимо высверлить небольшое отверстие — через него выхлопные газы будут попадать в обманку. В результате концентрация вредных элементов в газах будет снижена, однако при этом блок управления не будет тревожить водителя новыми ошибками, принимая соответствующий сигнал за нормальную работу катализатора.
Видео «Правильная очистка лямбда-зонда»
О том, как правильно произвести прочистку датчика в домашних условиях, узнайте из видео ниже (автор видео — Своими руками).
В любой современной машине имеется лямбда-зонд и многие водители не придают ему (и выходу его из строя) значения, а зря. И дело даже не в чистоте воздуха, который от роста количества автомобилей не становится чище, а в том, что без лябда-зонда, двигатель автомобиля уже не работает как надо, и уже не экономичен. Поэтому очень важно при выходе из строя лямбда-зонда, уметь восстановить его как можно раньше. Как это сделать самому, мы и разберёмся в этой статье.
Нормы токсичности выхлопа автомобилей с каждым годом стремительно ужесточаются (особенно в европейских странах), и конструкторы постоянно под это подстраивают двигатели современных автомобилей (под экономичность и чистый выхлоп). От этого теряется часть мощности и усложняется двигатель. А делать выхлоп максимально чистым, каталитический нейтрализатор может только при соблюдении ряда условий. И одно из них — это соотношение топливной смеси, когда на каждую часть бензина приходится 14,7 части воздуха (на карбюраторных машинах немного другое соотношение).
У хорошо настроенного исправного двигателя впрыскового автомобиля, расход бензина зависит в основном от длительности импульсов форсунок. Эту длительность (время в открытом состоянии) задаёт электронный блок управления двигателем, так называемая «эфишка», название у ремонтников появилось от заглавных букв блока — EFI. Когда двигатель впрысковой машины запущен и работает, блок управления считывает необходимую информацию с датчиков, затем обрабатывает её, и исходя из этих показателей открывает форсунки. Но определить точное количество впрыснутого топлива не просто — инжекторы засоряются, может поменяться давление топлива в магистрали или плотность воздуха и много чего ещё. Поэтому для очень точной работы системы и чёткой работы мотора, электронному мозгу (блоку управления) нужна обратная связь. То есть просто необходимо знать, как прошло сгорание топлива в цилиндрах мотора. Вот за эту важную информацию и отвечает лямбда-зонд или как его ещё называют — датчик кислорода.
И если сигнал на нём слабый, то в выхлопных газах машины переизбыток кислорода, это значит, что топливо-воздушная смесь бедная.
От этого блок управления моментально увеличит время открытия форсунок и этим естественно обогатит смесь до нужного соотношения. Ну и наоборот, при чрезмерно богатой топливо-воздушной смеси, время открытия форсунок снизится. Так работает исправная система впрыска современных машин, то есть состав топливо-воздушной смеси в работающем моторе корректируется каждую долю секунды.
Более того, на многих современных автомобилях и мотоциклах, на заводе устанавливают несколько лямбда-датчиков (в выпускном коллекторе каждого цилиндра). В этом случае, электронный мозг системы впрыска не просто изменяет длительность открытия всех форсунок, но и контролирует состав горючей смеси в каждом цилиндре отдельно. К тому же блок управления следит за состоянием каталитического нейтрализатора или катализаторов, так как их тоже бывает несколько. Таким образом, на многих современных автомобилях, может быть установлено более десятка лямбда-зондов (чем больше цилиндров в моторе, тем лямбда-датчиков больше). И выходят из строя они примерно одновременно.
Но переживать по этому поводу небогатому автовладельцу не стоит, так как на большинстве рядовых и не новых иномарок, которыми пользуется у нас в стране рядовой водитель, лямбда-зонд всего один.
Из-за чего может выйти из строя лямбда-зонд, стоимостью в 200 -300 долларов, за считаные километры. Это и изношенные поршневые кольца (а тем более поршневая группа), изношенные сальники клапанов и их направляющие, этилированный или некачественный бензин, а так же всевозможные непроверенные составы из бутылочек с яркими этикетками, которые водители-чайники так любят заливать в бензобак своей машины. От этих неблагоприятных факторов, уровень сигнала с лямбда-зонда снижается с каждым пройденным километром, а электронный блок решает, что смесь обедняется и соответственно обогащает её (как мы уже знаем, увеличивая длительность импульса открытия форсунок). От этого расход топлива стремительно растёт, а катализатор постепенно забивается.
Многие Кулибины (в кавычках) с толкнувшись с острой проблемой неуёмного аппетита двигателя, догадываются, что виноват датчик кислорода, ну и поступают весьма просто (зачем им думать) : сдёргивают с датчика провод.
И теперь сигнала с датчика естественно нет вообще!!! Электронный блок управления «видит», что датчик якобы вышел из строя, зажигает лампочку на панели приборов (Check — но не на всех моделях) и подключает обходную программу. Отмечу особо (особенно для Кулибиных), что основная функция (задача) этой программы, несмотря ни на что, даже на большой расход топлива, помочь автомобилю добраться до ремонтного сервиса. При попытке сымитировать сигнал от датчика, электронный мозг обнаружит, что сигнал с датчика не меняется со временем, и тоже решит, что он вышел из строя, и естественно включит обходную программу. Произойдёт то же самое, как и с обрывом проводов. Теперь держите бумажник всегда наготове, так как вам потребуется для каждой поездки довольно много бензина.
Любой водитель в такой ситуации, задастся вполне естественным вопросом: что же делать, если расход бензина резко повысился? Для начала, если у вас нет своего газоанализатора, съездить в автосервис и замерить уровень СО (во всех режимах работы мотора).
И если уровень укладывается в нормы именно вашей машины, а не ГОСТа (для впрысковых машин технические требования ГОСТа по СО не очень то подходят), то мотор вашего автомобиля в перерасходе топлива невиновен. Ищите другие причины, например расход топлива может повысится, если заклинены тормозные колодки, или вы просто ездите на недостаточно накачанных шинах. Многие водители довольно резко стартуют с каждого светофора, а потом удивляются, почему их автомобиль так прожорлив.
Но часто, поездка за замером СО не нужна, так как и так видно всё, как говорится невооружённым глазом. Например если холодный двигатель неустойчиво работает на холостом ходу, постоянно пытаясь заглохнуть, свечи чёрного цвета, но прогревшись мотор начинает работать нормально, то виноват в большинстве случаев наш пресловутый лямбда-зонд. Прогреваясь, он начинает работать нормально. Реже, но всё же могут быть и другие причины описанной неисправности двигателя. И убедиться в чём дело (в датчике или в чем то другом) можно только проверив сам лямбда-зонд.
А для этого необходимы специальные приборы, так как сигнал с датчика слишком слаб, и измерить его обычным тестером невозможно. Как проверить работоспособность других датчиков впрысковой машины, причём с помощью обыкновенного тестера, я уже писал и почитать об этом весьма желательно вот в .
В развитых странах обеспеченные водители поступают очень просто: покупают новый лямбда-зонд, а это как я уже говорил примерно в пределах трёхсот долларов, и выкинув старый, устанавливают на его место новый. У наших отечественных водителей, особенно не богатых, имеются как всегда другие пути решения распространённой проблемы. Например можно приобрести датчик подешевле (от другого автомобиля, например от отечественного). Ведь устройство всех лямбда-зондов одинаковое, и один от другого может отличаться только посадочными размерами да ещё и электро-разъёмом. Главное при покупке учесть посадочный размер (что бы был одинаковый), а электро-разъём можно переделать (продаётся великое множество различных клемм и колодок).
Многие покупают на разборке оригинальный (родной) датчик, но бэушный, что делать не советую, так как неизвестно сколько времени он проработал на машине доноре, и в любой момент он может выйти из строя.
Но есть всё таки способ, как оживить ваш родной, но неисправный лямбда-зонд. И описать этот способ для меня (ну и естественно для вас) на этом блоге просто необходимо, так как блог рассчитан на людей, которые …. . Впрочем чего это я, на кого рассчитан этот блог, можно прочитать на страничке «обо мне». Не будем отвлекаться, а идём дальше.
Во многих крупных городах, технология восстановления лямбда-зонда уже давно отработана и не отличается сложностью. Ведь чтобы вернуть работоспособность датчика, достаточно подержать его всего десять минут в ортофосфорной кислоте (она входит в состав преобразователя ржавчины) при обычной комнатной температуре, а затем хорошенько промыть его водой с мягкой колонковой кисточкой и можно устанавливать его на место — он снова готов к работе. Естественно сигнал восстановится не сразу, а через час или полтора работы мотора (электронному мозгу надо адаптироваться).
Для более тщательной промывки, лямбда-зонд нужно будет вскрыть. Аккуратно (через алюминиевую фольгу) зажав датчик в патрон токарного станка, тонким резцом срезаем у самого основания защитный колпачок (с отверстиями). Далее уже оголённый датчик, который представляет собой керамический стержень (на стержень напыленны платиновые полоски, отсюда его немалая цена) окунаем на 10 минут в кислоту. Ортофосфорная кислота разрушает свинцовую плёнку и нагар на поверхности керамического стержня. Как я уже говорил, держим его в кислоте не более 10 минут, так как если передержать, то могут испортиться токопроводящие платиновые электроды. По этой же причине ни в коем случае нельзя зачищать стержень наждачной бумагой или надфилем. Далее, когда кислота очистит стержень от токопроводящей плёнки, остаётся промыть его в воде и вернуть на место колпачок. Теперь аккуратно капнув аргоновой сваркой, закрепляем колпачок на своём родном месте.
Есть ещё более сложный способ, который недоступен обычному автомобилисту, и я его опишу лишь для общего развития.
Ну и для того — вдруг он появится в автосервисе вашего города, и кто-то захочет им воспользоваться, так как он очень эффективен и его можно использовать многократно. Его удалось разработать учёным из дальневосточного РАН отделения. Суть его известна из физики — плотность тока в различных газах определяется концентрацией ионов, величиной их заряда, а так же из подвижностью. А в отработанных газах автомобиля ионы образуются от повышения температуры. И если температура, а от неё и подвижность ионов известны (напряжённость поля тоже известна, так как на неё подаётся 1 вольт), то выходные характеристики зависят только от концентрации ионов. Их измеряют частотомером и осциллографом. Затем на ультрозвуковом стенде в эмульсионном моющем растворе проводят отчистку загрязнённых электродов. При этом возможен электролиз вязких металлов осевших на поверхности (например свинца). При очистке учитывается материал стержня (металлокерамика или фарфор) с напылением металлов, таких как платина, цирконий, барий и др.
В итоге восстановленный лямбда-зонд испытывают специальными приборами и устанавливают на машину. И самое главное, как я уже говорил, операцию восстановления можно проводить многократно.
Это ещё раз подтверждает, что наши учёные на много превосходят забугорных, для которых основная идея — это как что-то разработать, а вот как восстановить какую то деталь, им с нашими не сравниться.
О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.
Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.
Принцип действия лямбда зонда
Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.
При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.
Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.
Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.
С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.
Основные признаки неисправности лямбда зонда
Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.
Причиной выхода из рабочего состояния лямбда зонда может быть следующее:
- разгерметизация корпуса;
- проникновение внешнего воздуха и выхлопных газов;
- перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
- моральный износ;
- неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
- механическое повреждение в следствие некорректной эксплуатации автомобиля.
Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.
Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.
Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.
На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.
В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем.
В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.
Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.
Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.
Как определить неисправность лямбда зонда рассказывается на видео:
Электронная проверка лямбда зонда
Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.
Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности.
В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.
Замена лямбда зонда
В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.
Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов.
После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.
Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.
Очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд.
Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.
Принцип работы датчика Лямбда зонд
Любознательные автолюбители давно уже слышали о таких системах, как антиблокировочная тормозная система (ABS) или стабилизация курсовой устойчивости (ESP), да и о других тоже. Сегодня поговорим о датчике Лямбда зонд, рассмотрим принцип работы датчика Лямбда зонд, узнаем для чего надо датчик Лямбда зонд, за что он отвечает и так далее.
С каждым годом человечество все больше задумывается о сохранении окружающей среды, ведь не мало было упущено в прошлом, надо подумать и о будущем. Узаконивание жестких экологических норм относительно автомобилей, привело к разработке и применению новых устройств, таких как каталитические нейтрализаторы.
Каталитический нейтрализатор – это устройство, назначение которого является снижение вредных выбросов в окружающую среду.
Катализатор очень полезная вещь, только для его корректной работы следует соблюдать некоторые условия. Огромное влияние на работу катализатора оказывает состав топливно-воздушной смеси. Именно от качества топливно-воздушной смеси и зависит ресурс работы катализатора. Поэтому и был разработан датчик Лямбда зонд, который отвечает за контроль состава этой же топливно-воздушной смеси. В просто народе его называют датчик кислорода.
Не секрет, что свое название датчик получил от обозначения коэффициента избытка воздуха, который обозначается греческой буквой Лямбда. Лямбда зонд применяется для измерения состава отработавших газов и содействует в дальнейшем для поддержания оптимального состава смеси топлива и воздуха. Оптимальное соотношение топливно-воздушной смеси обеспечит качественное сгорание, что уменьшит выброс вредных веществ в атмосферу.
Оптимальный состав топливно-воздушной смеси это когда на 14,7 частей воздуха приходится 1 часть топлива, при этом Лямбда равняется одному. На старых советских двигателях такого сложно было добиться. А в современных автомобилях для этого используют системы питания с электронным впрыском топлива, которая взаимодействует с датчиком Лямбда-зонд.
Как измеряется избыток воздуха в топливно-воздушной смеси?Избыток воздуха в топливно-воздушной смеси измеряется путем определения в отработавших газах содержания остаточного кислорода (О2). Этим объясняется и расположение датчика в выпускном коллекторе непосредственно перед катализатором.
Для считывания сигнала с Лямбда датчика используется электронный блок управления системы впрыска топлива (ЭБУ), который отвечает за оптимизацию состава топливно-воздушной смеси, то уменьшая, то увеличивая подачу топлива в цилиндры двигателя.
Некоторые производители автомобилей пошли еще дальше, и начали устанавливать по два Лямбда датчика в выхлопной системе, перед катализатором и после него.
Два датчика Лямбда устанавливали для того, чтобы увеличить точность приготовления горючей смеси и улучшить работу катализатора.
Принцип работы лямбда-зонда
Схема датчика кислорода лямбда зонда на основе диоксида циркония: 1 – твердый электролит; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – сигнальный контакт; 6 – выхлопная труба.
Наиболее качественное измерение выхлопных газов Лямбда датчиком обеспечивается при температуре 300-400 градусов Цельсия. При такой температуре Циркониевый электролит становиться более проводимым, вследствие чего на электродах датчика появляются выходное напряжение.
Поэтому при запуске и прогреве двигателя датчик не используется. На этих режимах работы двигателя контроль качества топливно-воздушной смеси осуществляют датчики положения дроссельной заслонки, датчик температуры охлаждающей жидкости, датчик количества оборотов коленчатого вала.
На схеме представлена зависимость напряжения лямбда-зонда от коэффициента избытка воздуха при 500-800°С температуре датчика.
Для качественной работы датчика при низких температурах применяют принудительные нагревательные элементы.
Если не работает датчик лямбда зонд, тогда ЭБУ выбирает средние параметры работы, считывая данные с своей памяти. Параметры топливно-воздушной смеси будут разниться от идеальной.
К чему приведет поломка Лямбда датчика?
Поломка Лямбда датчика приведет к повышению расхода топлива, на холостом ходу двигатель будет работать неравномерно, в выхлопных газах будет содержаться повышенный уровень СО, упадет мощность двигателя, но автомобиль будет на ходу.
Самому проверить Лямбда датчик достаточно сложно, поэтому лучше проконсультироваться с специалистами.
Какой срок службы Лямбда датчика?
Срок службы Лямбда датчика зависит от качества заливаемого топлива.
Бывает так, что достаточно нескольких заправок некачественным бензином и датчик приходит в негодность. Средний срок службы Лямбда датчика составляет от 40 до 80 тыс. км пробега.
Лямбда-зонд | HELLA
Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.
ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ
Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:
λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1
обогрев лямбда-зонда
достичь своей рабочей температуры как можно быстрее.
В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.
Преимущество:
Больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.
Использование нескольких лямбда-зондов
С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.
Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором.
Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.
Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.
НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ
Неисправный датчик Lambda может вызвать следующие симптомы:
- Высокий потребление топлива
- Плохое характеристик двигателя
- Выбросы выхлопных выбросов
- Индикатор индикатора
- Код ошибки. КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ
Возможны несколько причин неисправности:
- Внутренние и внешние короткие замыкания
- Отсутствие заземления / питания
- Перегрев
- Отложения/загрязнение
- Механические повреждения
- Использование этилированного топлива/присадок
Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто. В следующем списке приведены причины диагностированных неисправностей:
Необогреваемые датчики
Диагностированные неисправности Причина 0097 Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков Неправильный впуск воздуха, отсутствие эталонного воздуха Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано зазор клапана Плохой контакт на штекерных контактах Окисление Прерывавшие кабельные соединения Плотно маршрутизированные кабели, точки истирания, укусы грызунов Отсутствие подключения на земле Окивание, коррозия при выхлопной системе Механическая механическая механическая. Химическое старениеОчень часто короткие маршруты Отложения свинца Использование этилированного топлива ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ
Автомобили, оборудованные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.
В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих точек:
- Обрыв цепи,
- Оперативная готовность,
- Короткое замыкание на массу блока управления,
- Короткое замыкание на плюс
- Обрыв кабеля и старение лямбда-зонда.
Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.
Для этого блок управления рассчитывает следующие данные:
- Максимальное и минимальное обнаруженное значение напряжения датчика,
- Время между положительным и отрицательным фронтом,
- Лямбда-контроллер, регулирующий переменную в зависимости от обогащения и обеднения,
- Порог регулирования лямбда-регулирования,
- Напряжение датчика и продолжительность периода.
ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей
Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.
Для подключения измерительного прибора рекомендуется использовать переходной кабель.
Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов
Прибор для проверки выхлопных газов
Одним из самых быстрых и простых способов проверки является измерение с помощью анализатора выбросов четырех газов.
Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов).
Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.В качестве основного принципа следует соблюдать спецификации по подключению переменных помех и значения лямбда производителя.
Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.
Проверка лямбда-зонда с помощью мультиметра
Мультиметр
Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.
Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.
Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.
Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это обеспечивает достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.
Проверка лямбда-зонда осциллографом
Схема сигнала лямбда-зонда
Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.
Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.
Частота вращения двигателя снова должна быть прибл. 2500 об/мин.
Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:
- Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
- Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).
Проверка лямбда-зонда с помощью тестера лямбда-зондов
Тестер лямбда-зондов
Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.
Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника.
Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.
Проверка состояния защитной трубки
В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:
ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.
Для этого отсоедините разъем от лямбда-зонда.
Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).Different connection options and cable colors
Unheated probes
Number of cables Cable colour Connection 1 Black Signal (ground via housing) 2 Черный Сигнал
ЗаземлениеЗонды с подогревом
Количество кабелей Цвет кабеля Соединение 3 черный
2 x White. 2 x белый
СерыйСигнал, нагревательный элемент, заземление Зонды из диоксида титана
КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ
Химическое старение
Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.
Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.
Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).
2 x белый
Было бы слишком далеко вдаваться во все подробности, чтобы обсудить, как эта часть работает и как она взаимодействует с ECU. В этой статье мы объясним точное взаимодействие двух компонентов!
Один датчик измеряет газы, выходящие из двигателя, а второй датчик расположен за каталитическим нейтрализатором. Поскольку лямбда-зонд представляет собой полый керамический цилиндр, через него может проходить кислород. Датчик измеряет наличие кислорода и генерирует сигнал напряжения. Провода на датчике могут нагревать лямбда-зонд и передавать данные на ЭБУ. Основываясь на этих данных, ECU определяет, насколько обедненной (мало выхлопных газов и много кислорода) или богатой (много выхлопных газов и мало кислорода) воздушно-топливной смеси. Нагрев датчика кислорода также имеет важное значение: это позволяет датчику быстро реагировать на холодный двигатель, что приводит к лучшему и более экономичному сгоранию!
Небольшое исследование показывает, что это был особенный год. 1976 год – это год, когда Queen выпустили «Богемскую рапсодию», родилась «Панненка пенальти», был основан бренд Apple и вошел в обиход легендарный Concorde. И взгляд на учебники истории показывает, что 1976 год был особенным для Швеции. Шведская группа ABBA выпустила Dancing Queen в том же году (мы приносим свои извинения за то, что песня застряла у вас в голове прямо сейчас…), Бьорн Борг пробился к победе в Уимблдоне, и, в довершение всего, Швеция представила лямбда-зонд. . Настоящий забавный факт для именинников!
Вскоре в 1982 году последовали лямбда-зонды второго поколения. Большим преимуществом этого второго поколения было то, что этот датчик нагревался. За сорок лет, последовавших за появлением лямбда-зонда, компания Bosch произвела более 1 миллиарда таких деталей.
Если это значение выше 1, имеется избыток воздуха (бедная смесь). На основании этих данных блок управления двигателем принимает собственное решение. Самое очевидное решение для ЭБУ — это начать регулировать топливно-воздушную смесь так, чтобы пропорции совпадали. Этого можно добиться, например, регулировкой времени открытия форсунок. Однако, если значение отклоняется слишком сильно или если значение продолжает отклоняться после регулировки, загорится сигнальная лампа двигателя, и двигатель может перейти в аварийный режим.
Как только вы начнете искать «послепродажный лямбда-зонд» на различных автомобильных форумах, станет ясно, что мы подразумеваем под этим. Есть масса случаев, когда проблема не решается, а лампочка продолжает гореть.
Это происходит, когда в топливной смеси достигается соотношение 14,66 килограмма воздуха на один килограмм топлива и эта смесь полностью сгорает. Однако это соотношение обычно не достигается в двигателе без корректирующего вмешательства. Если топлива слишком много, двигатель производит загрязняющие вещества угарный газ и углеводороды, а если слишком много кислорода, он производит оксиды азота. Даже при правильном соотношении будет неоднократно происходить неполное сгорание, в результате чего все три загрязняющих вещества попадут в окружающую среду через выхлопные газы.
В ответ на достигнутый низкий уровень выбросов загрязняющих веществ, который также будет соответствовать более строгим законам в будущем, в 1977 Американский производитель Ford заключил сделку с Robert Bosch GmbH на поставку более трех миллионов единиц в год.
