Для чего нужна блокировка дифференциала?

Для чего нужна блокировка дифференциала.

Блокировка дифференциала является одним из самых эффективных способов повышения проходимости колесной машины. В любом автомобиле, предназначенном для эксплуатации на бездорожье и имеющем межосевой дифференциал, конструкторы обязательно вводят механизм его блокировки. Иногда машину оснащают механизмом, блокирующим межколесный дифференциал заднего моста, и крайне редко – блокирующим дифференциал переднего моста (и на то есть серьезные причины).
Блокировка дифференциала, как любое техническое решение, имеет свои достоинства и недостатки. Чтобы разобраться, в каких случаях требуется использовать блокировку, а в каких ее использовать нельзя, нужно для начала понять принципы, на которых основано ее действие, и разобраться, что же меняется при блокировании этого таинственного механизма силового привода автомобиля, имя которому дифференциал.

Как оно работает (немного упрощенно).

Попробуйте зимой прыгнуть в длину с места. Вы расставляете ноги на ширину плеч, сгибаете их в коленях, переносите центр тяжести вперед, отталкиваетесь и… ничего не происходит.

Оказывается, ваша правая нога случайно оказалась на скользком льду, в то время как левая на сухом асфальте. Из-за этого хороший прыжок не получился: правая нога проскользнула назад, и от неожиданности вы не успели вложить всю «толчковую» силу в левую ногу. Итог комичен: ноги разъехались взад-вперед и вы чуть не упали.
Как же поступить в данных обстоятельствах, чтобы обеспечить ногам возможность хорошо оттолкнуться?
Очень просто, нужно связать их между собой, например, стянуть широким ремнем. Теперь две ноги превратились как бы в одну толчковую ногу, будут работать совместно, и максимально используют для развития силы толчка силу своего сцепления с опорной поверхностью. Точно такой же процесс происходит при взаимодействии ведущих колес автомобиля с дорогой.
Представим, что условный заднеприводный автомобиль случайно остановился так, что его правое колесо попало на лед, а левое находится на асфальте. Как известно, обычный межосевой дифференциал малого трения, находящийся в заднем мосту, всегда подводит к колесам равное усилие (окружную силу). Правое колесо на льду не может оттолкнуться от опорной поверхности с большой силой, сцепление недостаточное. Из-за этого дифференциал не может подвести к нему большую силу, это физически невозможно. А раз так, то он и к левому колесу, находящемуся на асфальте, подведет такую же низкую силу, как и к колесу на льду. Он выровняет усилия, распределяемые между колесами, «ориентируясь» на правое колесо. Из-за этого автомобиль сдвинется с места медленно и с пробуксовкой правого колеса, его колеса «разъедутся» и не смогут использовать для хорошего «толчка» имеющуюся силу сцепления левого колеса, которая в данных конкретных условиях будет по значению примерно в семь раз выше, чем у правого. Но из-за свойства дифференциала «делить поровну» левое колесо использует для создания тяговой силы (силы, толкающей автомобиль вперед) лишь 1/7 часть силы своего сцепления с асфальтом.
Проще говоря, оно бы могло оттолкнуться в 7 раз мощнее, но дифференциал не подвел к нему достаточную силу, чтобы это сделать.
Значит нужно, как и при прыжке человека с места, крепко связать колеса между собой, чтобы они вращались или буксовали совместно, словно единое колесо.
Для этой задачи применяют специальный механизм, который не дает вращаться шестерням дифференциала, блокирует их и связывает два колеса между собой жесткой связью, обеспечивая их постоянное вращение с равным числом оборотов. Он называется «механизм блокировки (отключения) дифференциала», или в просторечье – блокировкой. Заблокированный (выключенный) дифференциал не имеет возможности выравнивать усилие между колесами, они становятся связанными между собой единой осью, в результате к каждому из них через детали силового привода может быть подведена максимально возможная сила, предельное значение которой будет определяться силой сцепления каждого из колес с опорной поверхностью. Где сцепление лучше – туда и будет приложена большая сила.
Основная цель блокировки дифференциала – обеспечение ведущим колесам возможности полного использования силы сцепления с опорной поверхностью для создания тяговой силы, необходимой для поступательного движения автомобиля.
Механизмы блокировки дифференциалов могут быть самых различных конструкций, но их задача одинакова: связать ведущие колеса между собой, обеспечивая их нераздельное вращение.

Когда нужно блокировать дифференциал (включать блокировку).

Из вышеизложенного очевидно, что наибольшая эффективность от блокировки дифференциала проявляется в условиях, когда имеется существенная разность в величинах сил сцепления колес, между которыми он установлен. Сила сцепления определяется произведением части от общего веса автомобиля, приходящегося на колесо, и коэффициента сцепления шины с дорогой. Отсюда очевидно, что наибольшая эффективность от блокировки межколесного дифференциала будет в случаях полного отрыва колеса от опорной поверхности, что иногда возникает при проезде через гребневые препятствия (т. н. «диагональное вывешивание). Также блокирование существенно повышает проходимость при неравномерно распределенном между колесами моста весе, например, когда колеса одной стороны сползли в глубокую глинистую колею, а другой – идут выше по сухой поверхности, или при строгании машины от обочины, когда колеса одной стороны находятся на скользкой поверхности, а другой – на асфальте. Соответственно чем меньше разница сил сцепления колес моста, тем меньше польза от блокирования дифференциала.

Блокирование межосевого дифференциала необходимо при существенной разнице сил сцепления колес переднего и заднего мостов, например, когда при развороте машины одно из колес заднего моста заехало в канаву с водой (или на мокрый суглинок), в то время как другие колеса находятся на сухой поверхности. Или при строгании с места в условиях бездорожья, когда хотя бы одно из колес имеет плохое сцепление с грунтом, поскольку суммарная тяговая сила всех 4-х колес автомобиля при незаблокированном симметричном межосевом дифференциале равна учетверенному значению тяговой силы колеса, имеющего самое низкое сцепление. Стоит забуксовать лишь одному колесу, и тяговая сила остальных трех резко снизится.
Другим случаем является движение на крутой подъем, когда вес между мостами автомобиля распределен неравномерно.
Тяжело свести вместе все ситуации, да и не имеет смысла. Проще руководствоваться нехитрым правилом: ПЕРЕД тем, как съехать на бездорожье, нужно заблокировать межосевой дифференциал. Если предполагается преодоление участка тяжелого бездорожья, нужно заранее заблокировать задний межколесный дифференциал.
Передний межколесный дифференциал нужно блокировать (если есть такая возможность) в исключительных случаях и только при прямолинейном движении.
Также очевидна необходимость блокировки дифференциалов при попытке выйти из засады, когда автомобиль уже застрял.
Необходимо осознавать, что блокирование дифференциала не увеличивает силу сцепления колеса с дорогой, а лишь предоставляет возможность колесу полностью использовать эту силу для создания тягового усилия. Силу сцепления колеса с деформируемым грунтом можно увеличить лишь применением шины с внедорожным протектором; снижением давления воздуха в шине; надеванием цепи противоскольжения; подкладыванием под колесо различных предметов с высокими фрикционными свойствами, а также увеличив вес, приходящийся на колесо (последний способ наименее эффективен).
Нужно понимать, что наличие в ведущих мостах механизмов блокировок дифференциалов не превратит автомобиль в вездеход, который с легкостью пройдет по любому бездорожью. Блокировка дифференциала есть лишь один из многочисленных способов повышения проходимости, и если на ведущем мосту автомобиля, укомплектованного штатной «всесезонкой», будут буксовать два колеса, этот вовсе не означает, что тяговая сила моста будет в два раза выше по сравнению с буксованием только одного колеса.
Залогом хорошей проходимости автомобиля прежде всего является наличие специализированных внедорожных шин, большой дорожный просвет и иные показатели профильной проходимости, а также конструкция подвески, обеспечивающая большие ходы колес.

Недостатки блокировок дифференциалов.

Путь, по которому идет автомобиль на бездорожье, имеет кривизну в плане и профиле, обусловленную изменением траектории движения, задаваемой рулевым управлением, и неровностями волнистого характера, то есть буграми и впадинами. Из-за этого каждое из колес моста за одну единицу времени проходит разный путь, следовательно, одно из колес на одном временном промежутке должно вращаться с большим (меньшим) числом оборотов, чем другое. Особенно сильно данное скоростное (кинематическое) несоответствие проявляется при движении машины по кривой малого радиуса. В этом случае внутреннее (по отношению к центру поворота) колесо будет проходить путь значительно меньший, чем наружное, следовательно, за одну единицу времени наружное колесо должно вращаться с большей угловой скоростью, чем вращается внутреннее. Данную потребность разрешает межколесный дифференциал, который обеспечивает возможность вращения полуосевых шестерней и полуосей, связанным с колесами, с разным числом оборотов.

При блокировании дифференциала между колесами возникает жесткая кинематическая зависимость: они могут вращаться только с равным числом оборотов. Из-за этого при движении на кривой малого радиуса наружное колесо может начать проскальзывать по опорной поверхности (идти юзом), а внутреннее работать с пробуксовкой, излишне закапываясь в грунт. То есть наружное колесо будет работать в тормозном режиме, тормозить движение, а вся тяговая сила моста будет развиваться внутренним колесом. Это обстоятельство повлечет снижение проходимости, особенно при движении по грунтам, крепким в верхнем слое, но слабым в нижнем, например, по дерновому (покрытому травой) лугу, просохшему после дождей верхнему слою суглинка (при раскисшем нижнем слое) и т.д. Внутреннее колесо будет срывать твердый слой и закапываться в грунт.
Чтобы в этом примере оба колеса работали в ведущем режиме, необходимо, чтобы внутренне колесо вращалось со значительной пробуксовкой, тогда и наружное колесо сможет развить тяговую силу. Но пробуксовка колеса на бездорожье в большинстве случаев больше вредит, чем помогает: с одной стороны, это способствует лучшему самоочищению протектора, с другой – углубляет колею, увеличивая силу сопротивления качению, которая на слабых грунтах и без того немалая. А увеличение глубины колеи может привести к тому, что за гребень, образующийся между колесами, начнет цеплять и тормозить движение низко расположенная деталь автомобиля, например картер моста или нижний рычаг подвески.
И по-хорошему, при поворотах малого радиуса нужно бы блокировку выключить, чтобы дать дифференциалу возможность развязать колеса (или ведущие мосты). Вот только не всегда это возможно на ходу, да и внедорожная ситуация может неожиданно поменяться и потребовать быстрого включения механизма блокировки. Поэтому обычно уж если начал движение с заблокированным межосевым и задним межколесным дифференциалами, так и шуруй, пока не застрянешь или не выедешь на твердую поверхность.

Особенно остро данный недостаток применения блокировки при поворотах сказывается при блокировании дифференциала переднего моста. Стоит слегка повернуть руль, как наружное колесо тут же начнет тормозить движение машины, то есть пользы для проходимости не будет. К тому же это вызовет возникновение момента сопротивления повороту, машина будет стремиться идти прямо, несмотря на повернутые в сторону колеса. А это уже опасно и в некоторых случаях может повлечь наезд на твердые предметы, которые водитель вполне мог бы и объехать. Вот одна из причин, по которой автомобили повышенной проходимости, предназначенные для любительского использования, никогда штатно не оснащаются блокировкой дифференциала переднего моста. Одна, но не самая главная.
После блокирования дифференциала резко увеличиваются знакопеременные нагрузки, воздействующие на детали силового привода автомобиля. Это и является основным недостатком применения данного технического решения. Как уже говорилось выше, поверхность, по которой идут колеса, имеет неровности волнистого характера. И когда одно из колес наезжает на бугор (или попадает в яму), его угловая скорость должна за доли секунды прирасти, то есть стать значительно больше, чем у другого колеса, которое в это время идет по ровной поверхности. Но если дифференциал заблокирован, то на колесе, попавшем на неровность, резко возникнет тормозной момент, что вызовет существенные нагрузки на силовой привод - полуоси и шестерни дифференциала. А самые большие нагрузки возникнут на криволинейном участке пути, когда наружное колесо будет стремиться идти юзом, и вся тяговая сила ведущего моста будет создаваться внутренним колесом.

Несмотря на то, что дифференциал заблокирован, его шестерни продолжают передавать крутящий момент (усилие) от корпуса к полуосям. Резко возникающие излишние нагрузки могут привести к поломкам зубьев сателлитов или полуосевых шестерней, и как следствие – выходу из строя всего механизма. А их осколки быстро выведут из строя шестерни главной передачи, поскольку эти детали находятся в едином картере. Также может сломаться подвижная муфта механизма блокировки. Но чаще ломаются полуоси, если конструктор умный, то он намеренно ослабит их прочность, поскольку полуось является самой недорогой и легко заменяющейся деталью и может выполнять функцию предохранителя от поломок других деталей силового привода ведущего моста.
При движении внедорожника, укомплектованного обычными универсальными шинами в условиях низкого сцепления колес с дорогой, например, по суглинкам или на снегу, высокие разрушающие нагрузки не возникают. В этом случае колеса при заблокированном дифференциале могут компенсировать разницу в угловых скоростях путем проскальзывания или пробуксовки, что несложно, так как сила их сцепления с опорной поверхностью относительно невелика. Но после установки специализированной грязевой шины с высокими грунтозацепами сила сцепления протектора с грунтом увеличивается в несколько раз, и соответственно увеличиваются разрушающие нагрузки, воздействующие на детали силового привода при блокировании дифференциала.
Наибольший риск поломки возникает при движении машины с заблокированным дифференциалом заднего моста вверх на каменистый подъем. В этом случае большая часть веса автомобиля приходится на заднюю ось, и если одно из задних колес окажется в условиях низкого сцепления с поверхностью или вывесится, то почти вся тяговая сила, необходимая для движения автомобиля, будет развиваться другим задним колесом, которое прижато большим весом и имеет большую силу сцепления с грунтом. Из-за этого на связанную с ним полуось и полуосевую шестерню может приложиться существенная силовая нагрузка, по значению выше расчетной, что неизбежно приведет к поломке полуоси.

Одним словом, надо помнить, что блокирование заднего межколесного дифференциала (и уж тем более переднего межколесного) резко увеличивает вероятность поломки деталей силового привода автомобиля. И пользоваться блокировкой только в тех случаях, когда это действительно необходимо, и только на слабых грунтах.
Ну и последним недостатком механизмов блокировки дифференциалов является не автоматичность их действия. Водитель часто забывает заранее включить блокировку, и что самое неприятное – забывает ее выключить (разблокировать дифференциал) при выезде на грунтовую или асфальтовую дорогу. Именно по этой причине на многих машинах повышенной проходимости блокировку дифференциала заднего моста можно включить только при переходе на понижающую передачу раздаточной коробки. Таким способом конструкторы частично подстраховали водителя от ошибки, ведь понижающей передачей пользуются исключительно при движении на бездорожье, следовательно, раз она не используется, то и нет нужды в блокировании межколесного дифференциала. И соответственно при выезде на твердую дорогу водитель тут же перейдет на повышенную (прямую) передачу раздаточной коробки, и блокировка межколесного дифференциала автоматически отключится.
На автомобилях, предусмотренных для профессионального использования, так не делают, полагая, что подготовленный шофер хорошо знает, какие отрицательные последствия влечет блокирование межколесных дифференциалов и использует данное средство повышения проходимости более осмотрительно. А чтобы он не забыл, что тот или иной дифференциал заблокирован, на кнопке, включающей механизм блокировки, или на щитке приборов обязательно устанавливается лампочка-индикатор.
И если в ваши руки попал такой профессиональный внедорожник, оснащенный механизмами блокировок всех трех дифференциалов (или двух межколесных при отсутствии межосевого), при их использовании нужно быть очень внимательным и не забывать отключать блокировку при выезде на сухую дорогу.
А можно сделать так, чтобы блокирование (разблокирование) дифференциала происходило автоматически, без участия водителя?
Можно.
Первые механизмы, автоматически блокирующие/разблокирующие дифференциал применялись в тракторах с колесной формулой 4х2. Так как блокированный привод ведущего моста улучшает тяговые свойства, но ухудшает маневренность трактора, а повороты обязательны в конце гона при выполнении любой полевой работы, то возникала необходимость при каждом повороте выключать блокировку и при выходе из него включать ее вновь. Чтобы облегчить труд механизатора конструкторы предусмотрели гидравлическую систему, которая была связана с рулевым управлением и при повороте управляемых колес на заданный угол автоматически разблокировала дифференциал заднего моста, а при возврате колес в прямолинейное положение блокировала его. Иногда отключение блокировки связывали с подъемом навесного орудия в конце гона при повороте.
Позже автоматизация процесса блокировки дифференциалов нашла применение и в автомобилестроении. Например, в некоторых моделях «Джип Чироки» и «Джип Гранд Чироки» применялся так называемый «героторный» дифференциал, устанавливаемый в ведущих мостах. Если одно из колес моста начинало вращаться быстрее, чем другое колесо, специальный масляный насос приводил в движение поршень, который сжимал пакет блокирующих дисков. В результате дифференциал за доли секунды (по утверждению фирмы-разработчика) полностью блокировался и колеса буксовали совместно. А при выравнивании угловых скоростей давление масла падало, поршень прекращал давить на диски и дифференциал разблокировался. И что самое главное, этот процесс происходил механически, без всякого участия капризной электроники.
Схожее техническое решение использует фирма «Мерседес» в межосевых дифференциалах некоторых выпускаемых автомобилей. Только исполнительный механизм, блокирующий с помощью пакета дисков дифференциал, управляется электронной системой управления, получающей сигналы от датчиков скорости.
Эти способы блокировки дифференциалов тоже имеют свои недостатки: большую себестоимость, сложность конструкции привода механизма, большое число деталей, обеспечивающих блокировку, а также то, что невозможно заранее принудительно заблокировать дифференциал и сделать так, чтобы он надолго оставался в заблокированном положении.
Словом, что бы инженеры не делали, всегда найдется недовольный водитель.
А когда-то давным-давно конструкторы пошли по иному пути: вместо того, чтобы разрабатывать механизмы принудительной блокировки дифференциалов, они стали проектировать дифференциалы повышенного трения (самоблокирующиеся). Некоторые из этих механизмов по блокирующим свойствам не уступают «жесткой» блокировке и работают автоматически без участия водителя. И самое главное – блокирующий момент в них возникает не тогда, когда одно из колес начинает буксовать, а еще до этого, заранее.
Но и они имеют ряд недостатков.
Например, дифференциалы с высокими блокирующими свойствами (высоким коэффициентом блокировки) аналогично механизму принудительной блокировки будут препятствовать вращению колес с разным числом оборотов на кривой (при прохождении поворота), из-за чего одно из колес может начать тормозить движение (юзить), в то же время другое будет работать со значительной пробуксовкой. А в случае отрыва одного из колес ведущего моста от опорной поверхности они не могут создать в дифференциале достаточный блокирующий момент (в этой ситуации помогает частичное затормаживание колес тормозными колодками).
Кроме того, в некоторых режимах движения они будут ухудшать управляемость автомобиля на шоссе, вызывая повышенный износ механизмов силового привода и шин.
А дифференциалы с низкими блокирующими свойствами (низким коэффициентом блокировки) хоть и не будут сильно препятствовать независимому вращению ведущих колес, но аналогично обычному дифференциалу не обеспечат им на бездорожье возможности полностью использовать силу сцепления с грунтом для создания тяговой силы.
По хорошему, требовалось создать такой дифференциальный механизм, который на бездорожье обеспечил бы раздельное вращение колес, но при этом подводил бы к каждому из них такой по величине крутящий момент, чтобы оно работало с минимальной пробуксовкой и полностью использовало силу сцепления с опорной поверхностью. Да еще сделал бы так, чтобы колесо, которое по условиям движения должно вращаться быстрее, не влияло на угловую скорость другого колеса, то есть не раскручивало его (или не тормозило) через дифференциал.
Задача полного удовлетворения вышеперечисленных и во многом противоречащих друг другу требований труднодостижима. Основная сложность заключается в том, что величина силы сцепления ведущих колес ежесекундно меняется, и чтобы точно регулировать усилие, подводимое к каждому из них, необходимо не только предусмотреть индивидуальный колесный привод, но и обеспечить наличие многочисленных контрольных и исполнительных устройств, которые будут отслеживать работу колес и ежесекундно корректировать величину подводимой к ним силы, приводя ее в соответствие к быстро меняющимися дорожным условиям. Но реализовать в металле конструктивное решение, обеспечивающее выполнение столь трудных задач, пока еще не удалось. Наиболее близки к этому трансмиссии, в которых используются механизмы индивидуального привода колес, основанные на гидрообъемных или электрических передачах, объединенные в комплексе с многочисленными следящими и управляющими устройствами. Но это решение слишком сложно и дорого.
Поэтому на сегодняшний день для тяжелого бездорожья, где нередки случаи преодоления автомобилем гребневых препятствий, наиболее эффективным считается механизм принудительной блокировки дифференциала. А на умеренном бездорожье эффективнее самоблокирующиеся дифференциалы с коэффициентом блокировки (как отношение большего момента к меньшему) около 6.
В давние годы советский конструктор Игорь Владимирович Гринченко сделал один интересный вывод, относящейся к гидромеханическим (автоматическим) коробкам перемены передач:
«Существующее мнение о том, что гидромеханические передачи повышают проходимость автомобиля, так как обеспечивают плавное трогание с места и работу двигателя даже в самых неблагоприятных условиях, а также гасят возникающие в трансмиссии колебания, принципиально правильно, но опыт показывает, что практически улучшение проходимости в результате применения гидромеханической коробки передач незначительно, что гораздо большее влияние оказывает квалификация водителя…»
Развивая эту мысль, хочу сделать итоговый вывод: механизм блокировки дифференциала в руках опытного водителя, понимающего все особенности его использования, может превратиться в эффективное средство повышения проходимости автомобиля. А неопытному водителю лишь поможет быстрее закопаться в грунт и посадить свой внедорожник на мосты, или что гораздо хуже – поломать детали силового привода, которые хоть и железные, но тем не менее тоже имеют определенный запас прочности.
Получилась неплохая техническая статья, и наверное правильно будет поставить внизу свою подпись, чтобы читатель знал, кого следует ругать, если что-то изложено неверно.

Автор: Лев Тюрин
Новогорск, октябрь 2010

Источник https://www.pickupclub.ru/forum/

БЛОКИРОВКА ДИФФЕРЕНЦИАЛА: устройство, принцип работы, типы

Дифференциал, слово знакомое со школьной скамьи. Правда в устройстве автомобиля оно имеет иное определение. Дифференциал (разность, если покопаться в латинском словаре), является сложным механизмом, который распределяет или изменяет крутящий момент среди полуосей приводных колес, тем самым обеспечивая их работу с разной угловой скоростью. Но если к нему добавить устройство блокировки, то можно самому распределить крутящий момент, и скорректировать соотношение угловых скоростей, в зависимости от дорожных обстоятельствах.

Установка блокирующего механизма дает массу преимуществ, но необходимо разобраться, что он из себя представляет, и принцип его работы.

Назначение и устройство дифференциала

Ниже разберем назначение и устройство агрегата. При движении прямо, колеса движутся ровно, прилагая одинаковые усилия, и не отставая друг от друга. На деле это выглядит как колеса вращаются с одинаковыми угловыми скоростями.

Но, когда машина собирается повернуть, оказывается, что радиус пути внешнего колеса и внутреннего отличается значительно и внешнему колесу нужно пройти больше расстояние. А значит, крутящий момент должен распределяться не в одинаковых пропорциях на каждую ось колеса. Благодаря усилиям планетарного механизма — внутренняя шестерня одной полуоси замедляет ход, из-за чего сателлиты начинают прокручиваться вокруг себя, увеличивая тем самым скорость вращения шестерни другой полуоси. Т.е. автомобиль может спокойно и без усилий совершить маневр.

Дифференциал — это и есть элемент трансмиссии. Чтобы полностью понять, принцип его работы, разберемся, как он устроен. Изучают в учебниках, обычно, по схемам конического дифференциала. Хотя, есть более сложные разновидности, но примерный набор составляющих все же един.

Итак, основа — планетарный редуктор. Главные его рабочие элементы — центральные полуосевые шестерни (солнечные) и промежуточные, называемые сателлитами. Все это скрыто в чашке или корпусе агрегата.

От двигателя крутящий момент поступает через коробку передач и главную передачу на полуоси, а точнее на жестко зафиксированные на них солнечные шестерни, через промежуточные (сателлиты). Т.е. чтобы машина начала движение, шестерни полуосей должны довести крутящий момент до ведущих колес.

Видео-урок принципа работы дифференциала

Куда именно установить блокирующийся дифференциал, зависит от привода автомобиля:
• в раздатку, в передний и задний мост для полноприводных;
• в коробку переключения передач для переднеприводных;
• в задний мост для заднеприводных.

Принцип работы блокировки дифференциала

Автомобили, в большинстве своем, перемещаются по дороге прямолинейно либо поворачивает. Но бывает едет по бездорожью или попадает одним колесом в болото или лед, тогда дифференциал сыграет не в пользу автомобиля. Он попросту отправит весь крутящий момент на колесо с меньшим сопротивлением. И сила тяги будет стихать, приводя крутящий момент к абсолютному нулю.

Вот для чего придумали блокировку дифференциала, — ради абсолютного контроля над «ходовой», чтобы проехать там, куда обычный внедорожник даже не посмотрит. Установив блокировку, появиться возможность контролировать и распределять крутящий момент, передаваемый к полуосям и приводным колесам.

Как же возможно, все таки, блокировать дифференциал. Ну для начала, стоит предупредить, если у вас ручная блокировка, то задействовать такой механизм можно исключительно в состоянии покоя автомобиля. Иначе поломанная полуось и «сорванный» дифференциал обеспечены. Принцип сводится к тому, что блокируя дифференциал, мы распределяем крутящий момент поровну между колесами автомобиля — и тем колесом, что стоит хорошо на поверхности и тем, что попало, например, в болото, скользкий участок или висит в воздухе. И то колесо, которое не двигалось, начинает крутится, машина выезжает с проблемной зоны.

Виды блокировок дифференциала

Есть несколько видов блокировки:

  • Полная. Напрямую подсоединить корпус к полуоси, которая получает основную нагрузку и жестко его закрепить. Т.е. передать крутящий момент, как он есть, на колеса.

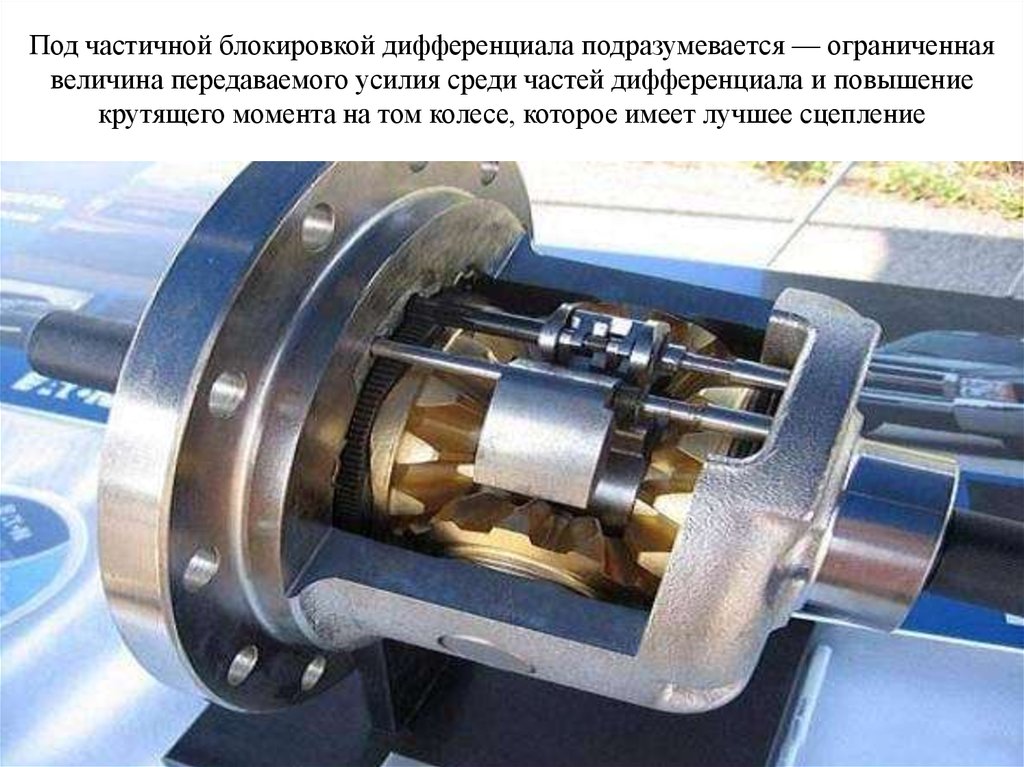

  • Частичная. Ограничить в планетарном механизме вращение сателлитов. При этом заблокировать дифференциал получиться частично, а значит и крутящий момент перераспределить также частично, но большую его часть перенаправить на колесо со сцеплением.

По способу включения бывают:

  • ручной блокировки;
  • автоматической (самоблокирующей).

Привод ручной блокировки может быть:

  • механический;
  • электрический;
  • гидравлический;
  • пневматический.

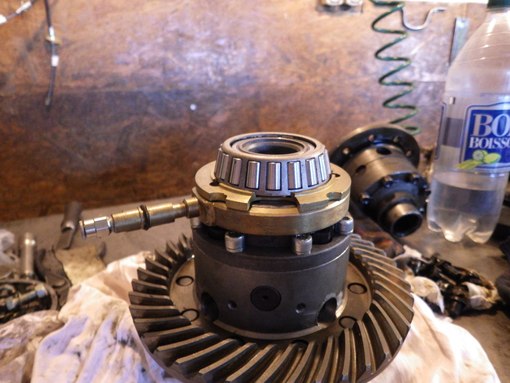

Как правило ручная блокировка происходит за счет кулачкового механизма. Он приводит в действие принудительную блокировку дифференциала, с помощью переключателя на приборной панели или рычажного механизма. Т.е. водитель вручную должен активировать блок. Никаких датчиков и напоминаний. Механизм универсален для применения.  Водитель, включая специальную муфту, соединяет полуось с корпусом дифференциала, и момент передается на прямую без участия сателлитов.

Если Вы купили автомобиль со значком «полный привод», это еще вовсе не значит, что на нем установлена блокировка дифференциала. К сожалению, не все любители 4Х4 об этом знают. Поэтому внедорожник, повисший в диагональном вывешивание в колее грунтовой дороги, совсем не редкость. В этой ситуации колеса, находящие в воздухе, энергично крутятся, а те, что плотно прижаты к земле, стоят без участия. Почему же так происходит?

Для городских автомобилей, вполне достаточно штатного дифференциала. Если на заснеженной трассе встретился участок со льдом, они передадут большую часть крутящего момента колесу, оставшемуся на твердой поверхности. Но для поездок по сложному бездорожью, или размытой грунтовке, этого мало.

Поэтому изобрели механизмы, которые по ситуации, или по желанию водителя, могут осуществить блокировку, у полноприводных монстров даже на выбор, заднего или переднего дифференциала и блокировку межосевого дифференциала.

Самоблокирующийся дифференциал

Как понятно из названия, решает когда «прийти на помощь», сам. Он имеет разновидности конструкции, разберем его отдельно.

Дифференциал повышенного трения или еще можно услышать — LSD, но все это названия одного механизма. В зависимости от ситуации и необходимости, может работать, как обычный дифференциал, а может жестко себя блокировать, если появиться разность в:

  • угловых скоростей;
  • разность в крутящем моменте.

Вот по этому принципу и различают особенности его конструкции.

1. Дисковый механизм

Разновидностей имеет массу, но принцип работы один — обеспечить блокировку во время плохого сцепления, на льду или яме, одного из колес, по средствам фрикционных дисков. Таких дисков целый пакет, одни крепятся к полуоси, а другие к корпусу дифференциала. Во время обычной поездки диски разжаты и на движение колес не влияют.

1 — корпус; 2,4 — шестерни полуосей; 3,5 — наборы фрикционных дисков; 6 — ось блока сателлитов; 7 — раздвижные полукольца.

При потере сцепления — фрикционные диски полуосей, и дифференциала сжимаются и крутящий момент передается от дифференциала на полуось напрямую, без участия сателлитов. Т.е. крутящий момент в основном перейдет на ту полуось, которая вращается медленнее. А все, благодаря силе трения, происходящей между фрикционными дисками.

Если в машине предусмотрен гидравлический привод, то степень сжатия будет переменной, а если установлен пружинный механизм — регулярная. Применяется как в качестве межколесного дифференциала, в основном в спортивных авто, либо между осями у полноприводных внедорожников.

Видео-урок по принципу работы блокировки дифференциала



2. Вязкостная муфта (вискомуфта)

Используется крайне редко, из-за своих ощутимых недостатков:

  • несовместимость с некоторыми ABS;
  • частые случаи перегрева.

Т.к. вискомуфта имеет внушительные размеры, то и применяется лишь между осями. Правда, случаются прецеденты, установки ее место дифференциала при полном автоматическом приводе. Название она свое получила из-за особенности работы.

Набор перфорированных дисков, помещен в супер вязкую жидкость (силикон), и запечатан в герметичный контейнер. Так же как и в случае с дисковым дифференциалом, пакет дисков поделен на две части, одни на ведущем вале, другие на ведомом. Если ведущий вал набирает обороты, прикрепленные к нему диски, также ускоряются. При этом они взбивают силикон, который затвердевает и блокируется с дисками ведомого, происходит блокировка дифференциал. Когда скорость вращения стабилизируется — жидкость вернется к исходному состоянию.

3. Червячный (винтовой) механизм

Имеет свойство частично блокировать дифференциал в зависимости от величины крутящего момента. Внутри механизма, вместо привычных сателлитов, располагается червячная передача, замысловатой конструкции. Придумали её еще в 1958 году, а актуальна она и по сей день. Самые популярные Torsen T-1, Torsen T-2 и Quaife.

Особенность данного типа блокировки в том, что процесс переноса крутящего момента возможен лишь от ведущей шестерни (самого червяка) к ведомой (полуосевой), из-за больших сил трения. Как это работает? В разных конструкциях T-1 или T-2, особенности построения червячного механизма, отличаются только расположением сателлитов. В Т-1 поперечно корпусу, а в Т-2 — продольно. Конструкция Torsen обоих поколений настолько чувствительна, что колесо, попавшее на лёд, не успевает физически пробуксовать. Широкое применение они нашли как в межосевых так и в межколесных дифференциалах.

4. Электронная блокировка

По сути, данный вид не является дополнительным конструктивным элементом дифференциала и не блокирует его. Всю работу на себя берет тормозная система, под управлением антипробуксовочной системы и запускается по средствам датчика. Реагирует электронная блокировка на изменение в угловой скорости ведущей оси.

Принцип действия основывается на управлении дифференциалом по средствам программного обеспечения. Если колесо теряет сцепление, возникает в тормозной системе давление, и оно замедляется, увеличивая тем самым тяговую мощность. Крутящий момент, в этом случае, перераспределяется на другое колесо.

Плюсы и минусы самоблокирующегося дифференциала

Как и, любое устройство, самоблок имеет свои преимущества и недостатки.

Плюсы:

  • повышение проходимость и управляемости автомобиля;
  • автоматизация всего процесса;
  • улучшение динамики при разгоне;
  • устранение, хоть и частичное, пробуксовки одного из колес.

Минусы:

  • главный недостаток в том, что часто механизм включает блокировку тогда когда это не нужно, что может ухудшить управляемость авто.

Подводя итог, нужно подчеркнуть важность блокировки дифференциала. В сложных дорожных ситуациях она просто необходима для обеспечения высокого уровня безопасности и управляемости. И жизненно важна, для прохождения сложных трасс, горных местностей, размытого бездорожья. А способность самоблокирующегося дифференциала к полной автоматизации всех процессов еще и поднимает уровень комфорта автовладельца.

Как работает самоблокирующийся дифференциал и как он влияет на управляемость автомобиля

Самоблокирующийся дифференциал: история, технические данные, видео

Может этой технологии и 80 лет, но ее эффективность доказана временем и показателями прироста производительности, который говорит сам за себя



Смотрите также: Как работают разные типы дифференциалов



Загляните под любой современный автомобиль, и скорее всего, вы обнаружите там самоблокирующийся дифференциал. Устройство, разработанное для равномерного распределения мощности между полуосями колес. Схема получила широчайшее распространение благодаря качеству передаваемого с двигателя крутящего момента, равномерному разделению передаваемой между приводами мощности и возможности улучшения технических характеристик девайса. Этот тип дифференциала можно встретить как на спортивных автомобилях типа Mazda MX-5, так и на полноприводных внедорожниках типа Land Rover.



Краткое видео от одного из ведущих мировых автоизданий Auto Express даст нам представление и более подробную информацию о технологии самоблокирующегося дифференциала, его истории и преимуществах перед другими схожими технологиями.



Отдельно скажем, что дифференциалы с функциями самоблокировки позволяют дать ведущим колесам некоторую свободу, при этом они способны полностью ограничить мощность, идущую на одно из колес, уменьшая пробуксовку и позволяя добиться большего сцепления с дорогой.



История появления самоблокирующегося дифференциала

Данный тип дифференциала был разработан в 1930-х годах на полях скоростных сражений гоночной серии Формула 1 конструкторами компании Auto Union и главной целью созданной технологии, как и в наши дни являлось уменьшение пробуксовки колеса при экстремальных значениях мощности на полуоси путем возможности выходных валом вращаться с разным скоростями, в тоже время уменьшая разницу в этих скоростях.



Как работает самоблокирующийся дифференциал?

Самоблокирующийся дифференциал совмещает две концепции- свободную и блокируемую систему дифференциалов. Он способен функционировать большую часть времени как обычный дифференциал, а в нужный момент автоматически блокироваться, когда происходит проскальзывание одного из колес. Блокировка достигается с помощью вязкостной муфты или фрикционной муфты, или сложной системы гидророторного типа. В военных автомобилях ставятся зубчатые или кулачковые самоблокирующиеся дифференциалы.



Дифференциал данного типа встречается как на заднеприводных автомобилях, так и на переднеприводных машинах.



На полноприводных внедорожниках система, пришедшая из спорта, дает неожиданные преимущества и раскрывается по новой, с другой стороны, повышая проходимость машины путем перераспределения крутящего момента между каждым из колес автомобиля и стабилизируя движение автомобиля на скользкой поверхности.



Неоспоримые преимущества механического дифференциала особенно хорошо видны на фоне его электронных заменителей.



Есть у самоблокирующихся дифференциалов и свои недостатки



Чисто механические дифференциалы повышенного трения являются реактивными. То есть, они не блокируются, пока не произошла пробуксовка колеса.

Таким образом некоторые компании переходят на симбиоз механико-электрические самоблокирующиеся дифференциалы с электронным управлением преимущества которого состоят в том, что повышается тяга в повороте, и степень блокировки дифференциала можно мгновенно поднастроить под постоянно меняющиеся условия движения автомобиля.



Например, если компьютер определяет, что в повороте у автомобиля избыточная поворачиваемость, он может сильнее заблокировать дифференциал, чтобы стабилизировать автомобиль.



Недостатки, как и в обычном дифференциале ограниченного скольжения, крутящий момент смещен в сторону более медленно вращающегося колеса.

Блокировки дифференциала

Одним из составных элементов трансмиссии является дифференциал, выполняющий достаточно важную функцию. Во время движения на авто создаются разные условия для вращения колес, что может повлиять на степень нагрузки узлов трансмиссии, управляемость авто.

Вращение от коробки передач передается на главную передачу, которая перераспределяет его на приводы колес. Если бы эта передача велась напрямую, то в любых условиях ведущие колеса будут вращаться с одной и той же скоростью. На ровных участках дороги такое распределение крутящего момента и нужно. Но при вхождении в поворот колеса ведущей оси двигаются по разной траектории и проходят неодинаковый путь. Поэтому и скорость вращения колес должна изменяться в соответствии с условиями движения.

Проблема с правильным распределением крутящего момента между колесами и устраняется дифференциалом. Этот узел меняет соотношение момента в зависимости от условий, причем делает он это самостоятельно, без какого-либо вмешательства. Функционирует дифференциал за счет сопротивления, которые встречают колеса.

При равномерном движении колеса встречают одинаковое сопротивление, поэтому дифференциал распределяет момент равномерно. При вхождении же в поворот, сопротивление на колесе, идущему по внутреннему радиусу, возрастает. Повышение усилия на одном из колес приводит к тому, что дифференциал «перебрасывает» часть момента на колесо с меньшим сопротивлением. В результате колеса начинают двигаться с разной скоростью – внутреннее замедляется, а внешнее – ускоряется.

Назначение блокировки

Особенность функционирования дифференциала имеет одну негативную сторону – чем меньше сопротивление встречает колесо, тем больше вращения узел передаст на него. Выливается это в то, что попавшее на скользкую поверхность или вывешенное колесо получает 100% крутящего момента, в то время как второе колесо оси, стоящее на твердой поверхности, остается без вращения. В итоге автомобиль обездвиживается. Из-за дифференциала преодоление даже незначительного бездорожья может обернуться проблемой, авто просто станет в грязи и все.

Не стоит на легковом автомобиле выезжать на бездорожье

Если обычные легковые машины не рассчитаны на движение по бездорожью, то дифференциалы на внедорожниках не дают раскрыть их возможности в полной мере. Устраняется негативное качество дифференциала его блокировкой. Но как работает блокировка дифференциала и что она из себя вообще представляет, знают не все автолюбители.

Блокировка представляет собой специальный механизм, добавленный в конструкцию дифференциала и обеспечивающий принудительное распределение момента по колесам в определенном соотношении. То есть блокировка исключает вероятность подачи вращения только на одно колесо ведущей оси. В результате даже при попадании одного из колес на скользкую поверхность, момент будет подаваться и на второе, поэтому автомобиль сохранит возможность движения.

Конструкторами разработаны самые разные виды блокировок дифференциала. Несмотря на конструктивно отличия все они выполняют одну и ту же задачу – сохраняют распределение крутящего момента по осям в заданном соотношении.

В целом существующие блокировки делятся на три типа:

  1. Жесткая
  2. Частичная
  3. Электронная

Первые два типа включают множество вариантов, отличающихся по конструктивному исполнению, но используют единый принцип работы.

Жесткая блокировка

Основная особенность жесткого типа блокировки заключается в том, что после задействования она распределяет момент между осями поровну. То есть, ведущий мост начинает работать как будто дифференциала в его конструкции вовсе нет.

Самым простым конструктивным исполнением полной блокировки является создание жесткой связи между корпусом дифференциала, закрепленного на ведомой шестерне главной передачи, и одной из полуосей. В результате такой связи дифференциал теряет возможность распределения вращения и передачи его только на одно колесо.

Простейшее конструктивное исполнение полной блокировки сводится к посадке на шлицы полуоси дополнительной муфты с механизмом управления. На этой муфте, а также на корпусе дифференциала проделаны зубья, которыми осуществляется зацепление этих элементов.

Для блокировки достаточно лишь ввести в зацепление муфту с корпусом и полуось получается жестко связанной с главной передачей.

Механическая блокировка

Полная блокировка используется как на межколесных, так и межосевых дифференциалах внедорожников и имеет исключительно принудительное ручное включение. При этом нередко этот механизм на переднем мосту не используется, чтобы не влиять на управляемость авто.

Принцип работы механизмов полной блокировки идентичен для всех вариантов, отличия заключаются лишь в конструктивном исполнении. А вот приводы их могут быть разными:

  • механический;
  • гидравлический;
  • пневматический;
  • электрический.

При этом все виды приводов выполняют одну задачу – вводят в зацепление муфту с корпусом.

Механический тип привода представлен в виде системы тяг и рычагов, гидравлический — двумя цилиндрами (главным и рабочим), соединенных между собой трубопроводной магистралью, пневматический – пневмоцилиндром с рабочей камерой, электрический – электродвигателем.

Достоинством жесткой блокировки является обеспечение высокой проходимости авто, поскольку при любых условиях колеса всегда двигаются с одной скоростью.

Но есть и недостатки:

  • Повышенная нагрузка на трансмиссию;
  • Невозможность движения по дорогам с твердым покрытием;
  • Не допускаются высокие скорости передвижения;
  • Ручное управление.

Несмотря на это многие любители полноценных внедорожников предпочитают именно этот тип блокировки.

Механизмы частичной блокировки

Частичная блокировка отличается тем, что перераспределение момента выполняется в соотношении, меняющемся от условий движения. То есть, такой механизм при потере сцепления одного из колес лишь частично его замедляет, «перебрасывая» момент на другое колесо.

Механизмы частичной блокировки могут работать как в полностью автоматическом режиме (так называемые самоблокирующиеся дифференциалы), так и с принудительным включением.

К этому типу блокировки относятся различные виды муфт:

  • Повышенного трения;
  • Вискомуфты;
  • Электромагнитные.

Все эти муфты построены по одному принципу. Основными их рабочими элементами являются пакеты дисков. Одна часть этого пакета жестко связана с полуосью, а вторая – с корпусом дифференциала. Диски обоих пакетов чередуются между собой.

Принцип работы рассмотрим на примере муфты повышенного трения. В таком узле фрикционные диски прижаты друг к другу с определенным усилием, в одних за счет пружин, а в других за счет нажимных колец с пружинами в центре. При движении на ровном участке фрикционные пакеты вращаются с одной скоростью, поскольку моменты по колесам распределяются равномерно. Но как только одно из колес теряет сопротивление, один фрикционный пакет начинает вращаться быстрее второго. Поскольку полуосевые шестерни конусные дополнительно возникает осевая сила смещения, которая стремится их развести. А так как диски прижаты друг к другу, возникающая сила трения «притормаживает» полуось, перебрасывая момент на второе колесо.

Дифференциал повышенного трения

В вискомуфте диски механизма не контактируют между собой, но пространство между ними заполнено специальной жидкостью, у которой при перемешивании возрастает вязкость, вплоть до полного затвердевания. Несмотря на конструктивные отличия принцип действия вискомуфты не отличается от узла повышенного трения. То есть, пока нет разницы в скоростях вращения пакетов, муфта является разблокированной. А как только один из пакетов дисков начинается крутиться быстрее, вязкость жидкости возрастает, «притормаживая» ускорившийся пакет дисков, тем самым меняется распределение момента по осям.

И виско-, и муфта повышенного трения являются самоблокирующимися. А вот электромагнитная муфта может быть, как автоматической, так и с ручным управлением. Конструктивно она схожа с узлом повышенного трения, но в ней прижатие пакетов дисков осуществляется за счет магнитов. В ручном варианте при включении блокировки в муфте создается электромагнитное поле, сжимающее пакеты между собой.

Муфта повышенного трения может устанавливаться как на межколесном, так и межосевом дифференциалах в системах постоянного полного привода. Вискомуфта из-за значительных габаритов используется только между осями, а в конструкции ведущих мостов не применяется.

Электромагнитная муфта может устанавливаться как на ведущих осях, так и в качестве межосевого дифференциала системы привода с ручным и электронным управлением, поскольку позволяет делать все колеса ведущими только при надобности.

Отдельно в качестве частичной блокировки стоит упомянуть червячные автоматические дифференциалы, ярким представителем которых являются узлы Torsen. Его особенность заключается в использовании червячных шестерен в конструкции дифференциала. В червячных передачах при определенных условиях появляется эффект «расклинивания», который и использовали при создании планетарного редуктора Torsen.

У всех механизмов частичной блокировки есть один существенный недостаток – они не способы работать длительный срок с повышенной нагрузкой. Поэтому не стоит пытаться преодолеть серьезное бездорожье с ними, поскольку это приведет к поломке узлов. Частичные блокировки по большей части устанавливаются на кроссоверы.

Электронная система

Напоследок упомянем об электронной блокировке. Она не входит в конструкцию трансмиссии, и по сути, не является механизмом. Поэтому этот вариант нередко называют «системой имитации блокировки дифференциала». Но электронная блокировка выполняет ту же функцию – замедляет колесо, потерявшее сопротивление, чтобы перебросить момент на второе колесо. И делает это система путем воздействия на тормозные механизмы.

В целом электронная блокировка является лишь функцией системы ABS. Суть работы очень проста – датчики контролируют скорость вращения ведущих колес и при обнаружении, что одно из них ускорилось, блок управления АБС задействует исполнительный механизм, чтобы притормозить колесо.

Несмотря на то, что электронная блокировка не является механизмом, ее используют все чаще.

Технический совет: блокирующий дифференциал | Роверс Норт

Автор: Фрэнк Тварог

Многие клиенты спросят: «Зачем мне блокировка дифференциала или воздушный шкафчик - я думал, что мой Land Rover полноприводный ?!» Это правда, что по большей части все Land Rover являются полноприводными автомобилями - любители мелочей помнят несколько выпущенных серий I и II с приводом на 2 колеса. Однако некоторые модели требуют использования ручных рычагов для достижения максимального сцепления.

Для этой статьи мы будем использовать для примера Land Rover Discovery 1995 года выпуска с автоматической коробкой передач. Этот автомобиль включает в себя самую «базовую» систему постоянного полного привода LandRovers, которая состоит из одной раздаточной коробки с низкими и высокими передачами, а также межосевого дифференциала. Кроме того, внутри каждого моста есть дифференциалы - всего в системе 3 дифференциала.

Когда рычаг главного редуктора переводится в положение «привод», мощность передается как на передний, так и на задний карданные валы через дифференциал раздаточной коробки.Таким образом достигается полный привод на все колеса. Однако в зависимости от сцепления, которое имеет каждая шина, процент мощности, передаваемой на переднюю и заднюю части, может меняться. Предположим, оптимальное сцепление с дорогой в лаборатории - новые шины на идеально ровном асфальте, идущем прямо. При ускорении 50% мощности идет на передний ведущий вал, а 50% мощности - на задний ведущий вал. Однако, как только тяга снижается только на одной шине, процентное соотношение может измениться.

Это когда закон «пути наименьшего сопротивления» входит в уравнение. Возьмем тот же участок дороги, но покроем его тонким слоем песка. Как только вы разгоните Land Rover, больше мощности будет направлено на проскальзывающие шины, поскольку ни один из дифференциалов не сопротивляется этому «пути наименьшего сопротивления». В этой лабораторной ситуации, если хотя бы одна шина не имеет сцепления, транспортное средство застрянет (внезапно ваш полноприводный автомобиль станет напоминать возможности трансмиссии велосипеда на льду!)

Пришло время объяснить другую функцию рычага раздаточной коробки нашего Discovery.При перемещении влево горизонтальный рычаг блокирует дифференциал раздаточной коробки. Таким образом, вы теперь заставляете дифференциал распределять 50% мощности вперед и 50% назад независимо от дорожных условий. На нашем участке песчаной дороги Land Rover теперь может двигаться, потому что той шине, у которой раньше не было сцепления с дорогой, теперь помогают передние шины.

Теперь представим, что оползень покрыл нашу дорогу мокрой липкой грязью.Land Rover пытается двинуться с места, но одна из передних шин и одна из задних шин потеряли сцепление с дорогой - вы снова застряли. Если предположить, что наш Discovery - «костяк», у нас нет другого выхода, кроме как выйти и обратиться за помощью. Однако есть еще одна доступная опция, помимо лебедки, домкрата или эвакуатора, известная как «блокирующий дифференциал», применяемый к любому или обоим дифференциалам вашей оси.

Подобно блокировке дифференциала в раздаточной коробке, блокировка дифференциала моста, такая как Air Locker от ARB, обеспечивает равномерное распределение мощности между каждым из колес этой оси.Вернувшись на наш участок грязной дороги, мы все еще вращаем одну переднюю шину и одну заднюю шину, но давайте теперь предположим, что мы оборудовали наше открытие передним и задним ARBAir Locker. Как только мы активируем Air Locker, сжатый воздух нагнетается через линию, врезанную в картер оси, и выдавливает шестерню наружу, блокируя две оси в кожухе вместе, как если бы была одна длинная ось. Поскольку 50% мощности распределяется от раздаточной коробки вдоль каждого карданного вала, мощность снова распределяется равномерно слева направо, позволяя каждой шине иметь одинаковую мощность, что будет перемещать автомобиль во всех, кроме очень худших, условиях.

Внимательные читатели помнят, что я называл систему Discovery самой «базовой» штатной системой Land Rover. Однако в течение некоторого времени компания Land Rover разрабатывала более совершенные системы. Начиная с 1989 модельного года, Range Rover оснащался раздаточной коробкой Borg Warner, которая включает центральный дифференциал с вискомуфтой. Это позволяет центральному дифференциалу раздаточной коробки блокироваться только тогда, когда блок обнаруживает потерю тяги, что устраняет необходимость для водителей вручную активировать его.Кроме того, RangeRovers 1993 модельного года представил электронное устройство контроля тяги на задней оси. В этом устройстве используется антиблокировочная тормозная система WABCO автомобиля, чтобы оказать тормозное давление на заднее колесо, которое потеряло сцепление с дорогой. Это заставит задний дифференциал передавать крутящий момент на противоположное заднее колесо, позволяя Range Rover набрать тягу.

Имейте в виду, что блокировка дифференциала с ручным управлением - в раздаточной коробке или в осях - предназначена для активации до того, как будет потеряна тяга.Общее практическое правило - заблокировать межосевой дифференциал, когда вы оставили сухую, твердую почву - при необходимости перейдите на низкий диапазон. Блокираторы межосевого дифференциала, такие как ARB, следует использовать только на короткое время в ситуациях, когда наверняка будет потеряна тяга - разблокируйте межосевой дифференциал как можно скорее после преодоления труднопроходимой местности.

Открытый дифференциал против заблокированного дифференциала - объяснение

В чем разница между открытым дифференциалом и заблокированным дифференциалом?

Для получения информации о том, как работают дифференциалы, рекомендую следующее видео:

Взгляд на открытый дифференциал и заблокированные дифференциалы.Разница между ними и их значение. Следует отметить, что некоторые открытые дифференциалы имеют механизмы блокировки, поэтому при необходимости они могут действовать как заблокированные дифференциалы.

Открытое и закрытое - Разъяснение физики:

Если вы не верите мне насчет разделения крутящего момента 50:50 с открытым дифференциалом, прочтите первое предложение этой ссылки:
http://auto.howstuffworks.com/differential3.htm

Все еще не верите? Прочтите эту статью:
http: // en.wikipedia.org/wiki/Locking_differential

Вот цитата из приведенной выше статьи:
«Открытый (или разблокированный) дифференциал всегда обеспечивает одинаковый крутящий момент (вращающую силу) на каждое из двух колес на этой оси. Таким образом, хотя колеса могут вращаться с разной скоростью, они прилагают одинаковую силу вращения, даже если одно полностью неподвижно, а другое вращается. (Равный крутящий момент, неравная скорость вращения) ».

Я знаю, что это не совсем интуитивно понятно, но это факты.

Пожалуйста, оценивайте, комментируйте и подписывайтесь!
И не забудьте заглянуть на мою страницу в Facebook:
http: // www.facebook.com/engineeringexplained

Также посетите мой официальный сайт: вносите предложения, участвуйте в форумах, участвуйте в конкурсе «Автомобиль месяца», учитесь на логически упорядоченных уроках, читайте часто задаваемые вопросы и планируйте свое будущее!
http://www.howdoesacarwork.com

НОВЫХ ВИДЕО КАЖДУЮ СРЕДУ!

Активный дифференциал M

Но разве использование блокировки дифференциала не увеличивает вес автомобиля?

Да, он весит примерно на 10 кг больше, чем обычный открытый дифференциал, но он расположен в правильном положении, сзади и внизу, что означает, что он положительно влияет на центр тяжести, оптимизируя тягу автомобиля.

Автомобили M оснащались блокируемыми дифференциалами в течение нескольких поколений, но BMW M3 и BMW M4 оснащались дифференциалом Active M. Какая «активная» часть дифференциала?

Active означает, что в автомобиль встроен целый ряд датчиков, которые могут определять дорожные условия, рассчитывать оптимальную степень блокировки и соответственно активировать блокировку с помощью электродвигателя. Центральными входными переменными являются крутящий момент, отдельные скорости вращения колес, поперечное ускорение и скорость движения.Затем есть угол поворота и скорость рыскания, а также несколько дополнительных факторов.

Что вы подразумеваете под «оптимальным»?

Optimum означает, что водитель извлекает выгоду из наилучшего сочетания управляемости автомобиля и тяги. Независимо от того, являетесь ли вы профессиональным водителем или относительно неопытным любителем, цель состоит в том, чтобы позволить всем водителям максимально быстро двигаться по гоночной трассе, сохраняя при этом хороший контроль над транспортным средством, конечно, всегда с учетом их индивидуальных навыков и способностей.Более того, требования, предъявляемые к такому механизму блокировки в неблагоприятных условиях, таких как лед и снег, сильно отличаются от требований на сухой гоночной трассе.

Значит, пассивные системы в этом менее эффективны?

Пассивные системы в первую очередь реагируют на одну входную переменную. В зависимости от конструкции это либо дифференциальная скорость задних колес, либо крутящий момент двигателя. Однако активный дифференциал M рассчитывает момент блокировки на основе значительно большего числа входных переменных.Таким образом, можно более точно реагировать на определенную дорожную ситуацию. Кроме того, активная система не только способна реагировать, но и сама действовать. Дифференциал Active M учитывает так называемые компоненты предварительного рулевого управления, что означает, что он не только реагирует на событие, но и фактически устанавливает момент блокировки еще до того, как событие произойдет. Это приводит к повышению прозрачности поведения транспортного средства, а также к лучшей управляемости.

Hilux Как: Использование блокировки заднего дифференциала

Чтобы помочь вам выбраться из самых сложных мест, все модели нового Toyota Hilux оснащены блокировкой заднего дифференциала .Если вы находитесь на скользкой поверхности и одно из задних колес Hilux вращается, блокировка заднего дифференциала помогает в режиме L4 с низким передаточным числом, чтобы дать вам дополнительное сцепление и контроль , необходимые для продолжения движения.

Узнайте, как использовать блокировку заднего дифференциала, из нашего короткометражного фильма или прочтите ниже для получения более подробной информации.

Блокировка заднего дифференциала может быть активирована только тогда, когда Hilux находится в режиме низкого передаточного числа L4. - для получения инструкций по активации режима L4 см. в этом сообщении .

Чтобы задействовать блокировку заднего дифференциала, убедитесь, что Hilux едет на со скоростью менее 5 миль в час и что колеса не вращаются .

Нажмите переключатель , чтобы активировать блокировку заднего дифференциала, а осторожно нажмите на акселератор . По возможности привод с повернутым рулем на . Индикатор на приборной панели будет мигать и останется на , когда система заблокирована.

Как только вы восстановите сцепление с дорогой, отключите блокировку заднего дифференциала , снова нажав переключатель, и продолжите свой путь.

Чтобы узнать о дополнительных функциях нового Hilux , см. Следующие сообщения:

Hilux Практическое руководство: система контроля раскачивания прицепа
Hilux Практическое руководство: правильная загрузка грузовой платформы
Hilux Практическое руководство: использование системы полного привода
Hilux Практическое руководство: использование системы помощи при трогании с места
Hilux Практическое руководство. Переход в воду
Hilux Практическое руководство. Использование системы помощи при спуске с горы

Чтобы загрузить руководство по эксплуатации вашего автомобиля Toyota и получить доступ к другим преимуществам для владельца, посетите страницу My Toyota .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
