Зачем нужна блокировка заднего дифференциала: Для чего нужна блокировка дифференциала?

Содержание

Для чего нужна блокировка дифференциала?

Для чего нужна блокировка дифференциала.

Блокировка дифференциала является одним из самых эффективных способов повышения проходимости колесной машины. В любом автомобиле, предназначенном для эксплуатации на бездорожье и имеющем межосевой дифференциал, конструкторы обязательно вводят механизм его блокировки. Иногда машину оснащают механизмом, блокирующим межколесный дифференциал заднего моста, и крайне редко – блокирующим дифференциал переднего моста (и на то есть серьезные причины).
Блокировка дифференциала, как любое техническое решение, имеет свои достоинства и недостатки. Чтобы разобраться, в каких случаях требуется использовать блокировку, а в каких ее использовать нельзя, нужно для начала понять принципы, на которых основано ее действие, и разобраться, что же меняется при блокировании этого таинственного механизма силового привода автомобиля, имя которому дифференциал.

Как оно работает (немного упрощенно).

Попробуйте зимой прыгнуть в длину с места. Вы расставляете ноги на ширину плеч, сгибаете их в коленях, переносите центр тяжести вперед, отталкиваетесь и… ничего не происходит.
Оказывается, ваша правая нога случайно оказалась на скользком льду, в то время как левая на сухом асфальте. Из-за этого хороший прыжок не получился: правая нога проскользнула назад, и от неожиданности вы не успели вложить всю «толчковую» силу в левую ногу. Итог комичен: ноги разъехались взад-вперед и вы чуть не упали.
Как же поступить в данных обстоятельствах, чтобы обеспечить ногам возможность хорошо оттолкнуться?
Очень просто, нужно связать их между собой, например, стянуть широким ремнем. Теперь две ноги превратились как бы в одну толчковую ногу, будут работать совместно, и максимально используют для развития силы толчка силу своего сцепления с опорной поверхностью. Точно такой же процесс происходит при взаимодействии ведущих колес автомобиля с дорогой.

Представим, что условный заднеприводный автомобиль случайно остановился так, что его правое колесо попало на лед, а левое находится на асфальте.

Как известно, обычный межосевой дифференциал малого трения, находящийся в заднем мосту, всегда подводит к колесам равное усилие (окружную силу). Правое колесо на льду не может оттолкнуться от опорной поверхности с большой силой, сцепление недостаточное. Из-за этого дифференциал не может подвести к нему большую силу, это физически невозможно. А раз так, то он и к левому колесу, находящемуся на асфальте, подведет такую же низкую силу, как и к колесу на льду. Он выровняет усилия, распределяемые между колесами, «ориентируясь» на правое колесо. Из-за этого автомобиль сдвинется с места медленно и с пробуксовкой правого колеса, его колеса «разъедутся» и не смогут использовать для хорошего «толчка» имеющуюся силу сцепления левого колеса, которая в данных конкретных условиях будет по значению примерно в семь раз выше, чем у правого. Но из-за свойства дифференциала «делить поровну» левое колесо использует для создания тяговой силы (силы, толкающей автомобиль вперед) лишь 1/7 часть силы своего сцепления с асфальтом.

Проще говоря, оно бы могло оттолкнуться в 7 раз мощнее, но дифференциал не подвел к нему достаточную силу, чтобы это сделать.
Значит нужно, как и при прыжке человека с места, крепко связать колеса между собой, чтобы они вращались или буксовали совместно, словно единое колесо.
Для этой задачи применяют специальный механизм, который не дает вращаться шестерням дифференциала, блокирует их и связывает два колеса между собой жесткой связью, обеспечивая их постоянное вращение с равным числом оборотов. Он называется «механизм блокировки (отключения) дифференциала», или в просторечье – блокировкой. Заблокированный (выключенный) дифференциал не имеет возможности выравнивать усилие между колесами, они становятся связанными между собой единой осью, в результате к каждому из них через детали силового привода может быть подведена максимально возможная сила, предельное значение которой будет определяться силой сцепления каждого из колес с опорной поверхностью. Где сцепление лучше – туда и будет приложена большая сила.

Основная цель блокировки дифференциала – обеспечение ведущим колесам возможности полного использования силы сцепления с опорной поверхностью для создания тяговой силы, необходимой для поступательного движения автомобиля.
Механизмы блокировки дифференциалов могут быть самых различных конструкций, но их задача одинакова: связать ведущие колеса между собой, обеспечивая их нераздельное вращение.

Когда нужно блокировать дифференциал

(включать блокировку).

Из вышеизложенного очевидно, что наибольшая эффективность от блокировки дифференциала проявляется в условиях, когда имеется существенная разность в величинах сил сцепления колес, между которыми он установлен. Сила сцепления определяется произведением части от общего веса автомобиля, приходящегося на колесо, и коэффициента сцепления шины с дорогой. Отсюда очевидно, что наибольшая эффективность от блокировки межколесного дифференциала будет в случаях полного отрыва колеса от опорной поверхности, что иногда возникает при проезде через гребневые препятствия (т. н. «диагональное вывешивание). Также блокирование существенно повышает проходимость при неравномерно распределенном между колесами моста весе, например, когда колеса одной стороны сползли в глубокую глинистую колею, а другой – идут выше по сухой поверхности, или при строгании машины от обочины, когда колеса одной стороны находятся на скользкой поверхности, а другой – на асфальте. Соответственно чем меньше разница сил сцепления колес моста, тем меньше польза от блокирования дифференциала.

Блокирование межосевого дифференциала необходимо при существенной разнице сил сцепления колес переднего и заднего мостов, например, когда при развороте машины одно из колес заднего моста заехало в канаву с водой (или на мокрый суглинок), в то время как другие колеса находятся на сухой поверхности. Или при строгании с места в условиях бездорожья, когда хотя бы одно из колес имеет плохое сцепление с грунтом, поскольку суммарная тяговая сила всех 4-х колес автомобиля при незаблокированном симметричном межосевом дифференциале равна учетверенному значению тяговой силы колеса, имеющего самое низкое сцепление.

Стоит забуксовать лишь одному колесу, и тяговая сила остальных трех резко снизится.
Другим случаем является движение на крутой подъем, когда вес между мостами автомобиля распределен неравномерно.
Тяжело свести вместе все ситуации, да и не имеет смысла. Проще руководствоваться нехитрым правилом: ПЕРЕД тем, как съехать на бездорожье, нужно заблокировать межосевой дифференциал. Если предполагается преодоление участка тяжелого бездорожья, нужно заранее заблокировать задний межколесный дифференциал.
Передний межколесный дифференциал нужно блокировать (если есть такая возможность) в исключительных случаях и только при прямолинейном движении.
Также очевидна необходимость блокировки дифференциалов при попытке выйти из засады, когда автомобиль уже застрял.
Необходимо осознавать, что блокирование дифференциала не увеличивает силу сцепления колеса с дорогой, а лишь предоставляет возможность колесу полностью использовать эту силу для создания тягового усилия. Силу сцепления колеса с деформируемым грунтом можно увеличить лишь применением шины с внедорожным протектором; снижением давления воздуха в шине; надеванием цепи противоскольжения; подкладыванием под колесо различных предметов с высокими фрикционными свойствами, а также увеличив вес, приходящийся на колесо (последний способ наименее эффективен).

Нужно понимать, что наличие в ведущих мостах механизмов блокировок дифференциалов не превратит автомобиль в вездеход, который с легкостью пройдет по любому бездорожью. Блокировка дифференциала есть лишь один из многочисленных способов повышения проходимости, и если на ведущем мосту автомобиля, укомплектованного штатной «всесезонкой», будут буксовать два колеса, этот вовсе не означает, что тяговая сила моста будет в два раза выше по сравнению с буксованием только одного колеса.
Залогом хорошей проходимости автомобиля прежде всего является наличие специализированных внедорожных шин, большой дорожный просвет и иные показатели профильной проходимости, а также конструкция подвески, обеспечивающая большие ходы колес.

Недостатки блокировок дифференциалов.

Путь, по которому идет автомобиль на бездорожье, имеет кривизну в плане и профиле, обусловленную изменением траектории движения, задаваемой рулевым управлением, и неровностями волнистого характера, то есть буграми и впадинами. Из-за этого каждое из колес моста за одну единицу времени проходит разный путь, следовательно, одно из колес на одном временном промежутке должно вращаться с большим (меньшим) числом оборотов, чем другое. Особенно сильно данное скоростное (кинематическое) несоответствие проявляется при движении машины по кривой малого радиуса. В этом случае внутреннее (по отношению к центру поворота) колесо будет проходить путь значительно меньший, чем наружное, следовательно, за одну единицу времени наружное колесо должно вращаться с большей угловой скоростью, чем вращается внутреннее. Данную потребность разрешает межколесный дифференциал, который обеспечивает возможность вращения полуосевых шестерней и полуосей, связанным с колесами, с разным числом оборотов.

При блокировании дифференциала между колесами возникает жесткая кинематическая зависимость: они могут вращаться только с равным числом оборотов. Из-за этого при движении на кривой малого радиуса наружное колесо может начать проскальзывать по опорной поверхности (идти юзом), а внутреннее работать с пробуксовкой, излишне закапываясь в грунт.

То есть наружное колесо будет работать в тормозном режиме, тормозить движение, а вся тяговая сила моста будет развиваться внутренним колесом. Это обстоятельство повлечет снижение проходимости, особенно при движении по грунтам, крепким в верхнем слое, но слабым в нижнем, например, по дерновому (покрытому травой) лугу, просохшему после дождей верхнему слою суглинка (при раскисшем нижнем слое) и т.д. Внутреннее колесо будет срывать твердый слой и закапываться в грунт.
Чтобы в этом примере оба колеса работали в ведущем режиме, необходимо, чтобы внутренне колесо вращалось со значительной пробуксовкой, тогда и наружное колесо сможет развить тяговую силу. Но пробуксовка колеса на бездорожье в большинстве случаев больше вредит, чем помогает: с одной стороны, это способствует лучшему самоочищению протектора, с другой – углубляет колею, увеличивая силу сопротивления качению, которая на слабых грунтах и без того немалая. А увеличение глубины колеи может привести к тому, что за гребень, образующийся между колесами, начнет цеплять и тормозить движение низко расположенная деталь автомобиля, например картер моста или нижний рычаг подвески.

И по-хорошему, при поворотах малого радиуса нужно бы блокировку выключить, чтобы дать дифференциалу возможность развязать колеса (или ведущие мосты). Вот только не всегда это возможно на ходу, да и внедорожная ситуация может неожиданно поменяться и потребовать быстрого включения механизма блокировки. Поэтому обычно уж если начал движение с заблокированным межосевым и задним межколесным дифференциалами, так и шуруй, пока не застрянешь или не выедешь на твердую поверхность.

Особенно остро данный недостаток применения блокировки при поворотах сказывается при блокировании дифференциала переднего моста. Стоит слегка повернуть руль, как наружное колесо тут же начнет тормозить движение машины, то есть пользы для проходимости не будет. К тому же это вызовет возникновение момента сопротивления повороту, машина будет стремиться идти прямо, несмотря на повернутые в сторону колеса. А это уже опасно и в некоторых случаях может повлечь наезд на твердые предметы, которые водитель вполне мог бы и объехать. Вот одна из причин, по которой автомобили повышенной проходимости, предназначенные для любительского использования, никогда штатно не оснащаются блокировкой дифференциала переднего моста. Одна, но не самая главная.
После блокирования дифференциала резко увеличиваются знакопеременные нагрузки, воздействующие на детали силового привода автомобиля. Это и является основным недостатком применения данного технического решения. Как уже говорилось выше, поверхность, по которой идут колеса, имеет неровности волнистого характера. И когда одно из колес наезжает на бугор (или попадает в яму), его угловая скорость должна за доли секунды прирасти, то есть стать значительно больше, чем у другого колеса, которое в это время идет по ровной поверхности. Но если дифференциал заблокирован, то на колесе, попавшем на неровность, резко возникнет тормозной момент, что вызовет существенные нагрузки на силовой привод — полуоси и шестерни дифференциала. А самые большие нагрузки возникнут на криволинейном участке пути, когда наружное колесо будет стремиться идти юзом, и вся тяговая сила ведущего моста будет создаваться внутренним колесом. Несмотря на то, что дифференциал заблокирован, его шестерни продолжают передавать крутящий момент (усилие) от корпуса к полуосям. Резко возникающие излишние нагрузки могут привести к поломкам зубьев сателлитов или полуосевых шестерней, и как следствие – выходу из строя всего механизма. А их осколки быстро выведут из строя шестерни главной передачи, поскольку эти детали находятся в едином картере. Также может сломаться подвижная муфта механизма блокировки. Но чаще ломаются полуоси, если конструктор умный, то он намеренно ослабит их прочность, поскольку полуось является самой недорогой и легко заменяющейся деталью и может выполнять функцию предохранителя от поломок других деталей силового привода ведущего моста.
При движении внедорожника, укомплектованного обычными универсальными шинами в условиях низкого сцепления колес с дорогой, например, по суглинкам или на снегу, высокие разрушающие нагрузки не возникают. В этом случае колеса при заблокированном дифференциале могут компенсировать разницу в угловых скоростях путем проскальзывания или пробуксовки, что несложно, так как сила их сцепления с опорной поверхностью относительно невелика. Но после установки специализированной грязевой шины с высокими грунтозацепами сила сцепления протектора с грунтом увеличивается в несколько раз, и соответственно увеличиваются разрушающие нагрузки, воздействующие на детали силового привода при блокировании дифференциала.
Наибольший риск поломки возникает при движении машины с заблокированным дифференциалом заднего моста вверх на каменистый подъем. В этом случае большая часть веса автомобиля приходится на заднюю ось, и если одно из задних колес окажется в условиях низкого сцепления с поверхностью или вывесится, то почти вся тяговая сила, необходимая для движения автомобиля, будет развиваться другим задним колесом, которое прижато большим весом и имеет большую силу сцепления с грунтом. Из-за этого на связанную с ним полуось и полуосевую шестерню может приложиться существенная силовая нагрузка, по значению выше расчетной, что неизбежно приведет к поломке полуоси.

Одним словом, надо помнить, что блокирование заднего межколесного дифференциала (и уж тем более переднего межколесного) резко увеличивает вероятность поломки деталей силового привода автомобиля. И пользоваться блокировкой только в тех случаях, когда это действительно необходимо, и только на слабых грунтах.
Ну и последним недостатком механизмов блокировки дифференциалов является не автоматичность их действия. Водитель часто забывает заранее включить блокировку, и что самое неприятное – забывает ее выключить (разблокировать дифференциал) при выезде на грунтовую или асфальтовую дорогу. Именно по этой причине на многих машинах повышенной проходимости блокировку дифференциала заднего моста можно включить только при переходе на понижающую передачу раздаточной коробки. Таким способом конструкторы частично подстраховали водителя от ошибки, ведь понижающей передачей пользуются исключительно при движении на бездорожье, следовательно, раз она не используется, то и нет нужды в блокировании межколесного дифференциала. И соответственно при выезде на твердую дорогу водитель тут же перейдет на повышенную (прямую) передачу раздаточной коробки, и блокировка межколесного дифференциала автоматически отключится.
На автомобилях, предусмотренных для профессионального использования, так не делают, полагая, что подготовленный шофер хорошо знает, какие отрицательные последствия влечет блокирование межколесных дифференциалов и использует данное средство повышения проходимости более осмотрительно. А чтобы он не забыл, что тот или иной дифференциал заблокирован, на кнопке, включающей механизм блокировки, или на щитке приборов обязательно устанавливается лампочка-индикатор.
И если в ваши руки попал такой профессиональный внедорожник, оснащенный механизмами блокировок всех трех дифференциалов (или двух межколесных при отсутствии межосевого), при их использовании нужно быть очень внимательным и не забывать отключать блокировку при выезде на сухую дорогу.
А можно сделать так, чтобы блокирование (разблокирование) дифференциала происходило автоматически, без участия водителя?
Можно.
Первые механизмы, автоматически блокирующие/разблокирующие дифференциал применялись в тракторах с колесной формулой 4х2. Так как блокированный привод ведущего моста улучшает тяговые свойства, но ухудшает маневренность трактора, а повороты обязательны в конце гона при выполнении любой полевой работы, то возникала необходимость при каждом повороте выключать блокировку и при выходе из него включать ее вновь. Чтобы облегчить труд механизатора конструкторы предусмотрели гидравлическую систему, которая была связана с рулевым управлением и при повороте управляемых колес на заданный угол автоматически разблокировала дифференциал заднего моста, а при возврате колес в прямолинейное положение блокировала его. Иногда отключение блокировки связывали с подъемом навесного орудия в конце гона при повороте.
Позже автоматизация процесса блокировки дифференциалов нашла применение и в автомобилестроении. Например, в некоторых моделях «Джип Чироки» и «Джип Гранд Чироки» применялся так называемый «героторный» дифференциал, устанавливаемый в ведущих мостах. Если одно из колес моста начинало вращаться быстрее, чем другое колесо, специальный масляный насос приводил в движение поршень, который сжимал пакет блокирующих дисков. В результате дифференциал за доли секунды (по утверждению фирмы-разработчика) полностью блокировался и колеса буксовали совместно. А при выравнивании угловых скоростей давление масла падало, поршень прекращал давить на диски и дифференциал разблокировался. И что самое главное, этот процесс происходил механически, без всякого участия капризной электроники.
Схожее техническое решение использует фирма «Мерседес» в межосевых дифференциалах некоторых выпускаемых автомобилей. Только исполнительный механизм, блокирующий с помощью пакета дисков дифференциал, управляется электронной системой управления, получающей сигналы от датчиков скорости.
Эти способы блокировки дифференциалов тоже имеют свои недостатки: большую себестоимость, сложность конструкции привода механизма, большое число деталей, обеспечивающих блокировку, а также то, что невозможно заранее принудительно заблокировать дифференциал и сделать так, чтобы он надолго оставался в заблокированном положении.
Словом, что бы инженеры не делали, всегда найдется недовольный водитель.
А когда-то давным-давно конструкторы пошли по иному пути: вместо того, чтобы разрабатывать механизмы принудительной блокировки дифференциалов, они стали проектировать дифференциалы повышенного трения (самоблокирующиеся). Некоторые из этих механизмов по блокирующим свойствам не уступают «жесткой» блокировке и работают автоматически без участия водителя. И самое главное – блокирующий момент в них возникает не тогда, когда одно из колес начинает буксовать, а еще до этого, заранее.
Но и они имеют ряд недостатков.
Например, дифференциалы с высокими блокирующими свойствами (высоким коэффициентом блокировки) аналогично механизму принудительной блокировки будут препятствовать вращению колес с разным числом оборотов на кривой (при прохождении поворота), из-за чего одно из колес может начать тормозить движение (юзить), в то же время другое будет работать со значительной пробуксовкой. А в случае отрыва одного из колес ведущего моста от опорной поверхности они не могут создать в дифференциале достаточный блокирующий момент (в этой ситуации помогает частичное затормаживание колес тормозными колодками).
Кроме того, в некоторых режимах движения они будут ухудшать управляемость автомобиля на шоссе, вызывая повышенный износ механизмов силового привода и шин.
А дифференциалы с низкими блокирующими свойствами (низким коэффициентом блокировки) хоть и не будут сильно препятствовать независимому вращению ведущих колес, но аналогично обычному дифференциалу не обеспечат им на бездорожье возможности полностью использовать силу сцепления с грунтом для создания тяговой силы.
По хорошему, требовалось создать такой дифференциальный механизм, который на бездорожье обеспечил бы раздельное вращение колес, но при этом подводил бы к каждому из них такой по величине крутящий момент, чтобы оно работало с минимальной пробуксовкой и полностью использовало силу сцепления с опорной поверхностью. Да еще сделал бы так, чтобы колесо, которое по условиям движения должно вращаться быстрее, не влияло на угловую скорость другого колеса, то есть не раскручивало его (или не тормозило) через дифференциал.
Задача полного удовлетворения вышеперечисленных и во многом противоречащих друг другу требований труднодостижима. Основная сложность заключается в том, что величина силы сцепления ведущих колес ежесекундно меняется, и чтобы точно регулировать усилие, подводимое к каждому из них, необходимо не только предусмотреть индивидуальный колесный привод, но и обеспечить наличие многочисленных контрольных и исполнительных устройств, которые будут отслеживать работу колес и ежесекундно корректировать величину подводимой к ним силы, приводя ее в соответствие к быстро меняющимися дорожным условиям. Но реализовать в металле конструктивное решение, обеспечивающее выполнение столь трудных задач, пока еще не удалось. Наиболее близки к этому трансмиссии, в которых используются механизмы индивидуального привода колес, основанные на гидрообъемных или электрических передачах, объединенные в комплексе с многочисленными следящими и управляющими устройствами. Но это решение слишком сложно и дорого.
Поэтому на сегодняшний день для тяжелого бездорожья, где нередки случаи преодоления автомобилем гребневых препятствий, наиболее эффективным считается механизм принудительной блокировки дифференциала. А на умеренном бездорожье эффективнее самоблокирующиеся дифференциалы с коэффициентом блокировки (как отношение большего момента к меньшему) около 6.
В давние годы советский конструктор Игорь Владимирович Гринченко сделал один интересный вывод, относящейся к гидромеханическим (автоматическим) коробкам перемены передач:
«Существующее мнение о том, что гидромеханические передачи повышают проходимость автомобиля, так как обеспечивают плавное трогание с места и работу двигателя даже в самых неблагоприятных условиях, а также гасят возникающие в трансмиссии колебания, принципиально правильно, но опыт показывает, что практически улучшение проходимости в результате применения гидромеханической коробки передач незначительно, что гораздо большее влияние оказывает квалификация водителя…»
Развивая эту мысль, хочу сделать итоговый вывод: механизм блокировки дифференциала в руках опытного водителя, понимающего все особенности его использования, может превратиться в эффективное средство повышения проходимости автомобиля. А неопытному водителю лишь поможет быстрее закопаться в грунт и посадить свой внедорожник на мосты, или что гораздо хуже – поломать детали силового привода, которые хоть и железные, но тем не менее тоже имеют определенный запас прочности.
Получилась неплохая техническая статья, и наверное правильно будет поставить внизу свою подпись, чтобы читатель знал, кого следует ругать, если что-то изложено неверно.

Автор: Лев Тюрин
Новогорск, октябрь 2010

Источник https://www.pickupclub.ru/forum/

Что дает блокировка заднего межколесного дифференциала на SUV 4х4: Сила в кнопке?

В серьезном внедорожнике важно все. Иногда помощь какого-нибудь узла или механизма позволяет выбраться из серьезной ситуации. Ярким примером тому может послужить блокировка заднего межколесного дифференциала.

В серьезном внедорожнике важно все. Иногда помощь какого-нибудь узла или механизма позволяет выбраться из серьезной ситуации. Ярким примером тому может послужить блокировка заднего межколесного дифференциала.

Для начала разберемся, как работает дифференциал. У большинства машин он свободный и позволяет ведущим колесам одной оси вращаться с разными скоростями, перераспределяя между ними крутящий момент мотора. Например, в повороте внутреннее колесо проходит меньший путь, чем наружное, и именно благодаря дифференциалу автомобиль остается легко управляемым. А вот на бездорожье со свободным дифференциалом начинаются проблемы. Ведь он перераспределяет момент на колесо с меньшим сопротивлением вращению. Всем водителям знакома ситуация, когда одно колесо попадает на лед, снег или грязь и моментально срывается в пробуксовку, а второе стоит на покрытии с лучшим коэффициентом сцепления, но крутящий момент двигателя к нему не доходит. Сейчас выйти из нее можно с помощью противобуксовочных систем, когда буксующее колесо подтормаживается, тем самым искусственно крутящий момент перераспределяется на колесо, которое стоит на менее скользком покрытии. Но такая система работает импульсно, с некоторым запаздыванием, поэтому на серьезном бездорожье она может оказаться малоэффективной. Да и тормозные механизмы в таких условиях долго не прослужат. Более действенным и надежным способом являются самоблокирующиеся дифференциалы, которые используются в автоспорте и на некоторых гражданских автомобилях. А вот среди внедорожников наибольшую популярность получили дифференциалы с возможностью принудительной блокировки. С их помощью одним нажатием кнопки можно распределить крутящий момент поровну между колесами одной оси, что существенно повысит шансы выбраться из грязевых, снежных либо песчаных ловушек. Однако стоит помнить, что блокировать задний дифференциал можно не всегда. На асфальте это приведет не только к существенному ухудшению управляемости, но и к поломке трансмиссии, а также ускоренному износу шин. Ведь колеса в этом случае совершают одинаковое количество оборотов, а в повороте внутреннее колесо неизбежно будет пробуксовывать.


Блокировка заднего дифференциала незаменима в случаях, когда одно из колес оси вывешивается, ведь крутящий момент от мотора останется на колесе, которое касается грунта.	Конечно, даже блокировка заднего дифференциала бессильна, если на тяжелом бездорожье ваш автомобиль «обут» в обычные дорожные шины. Колеса с развитыми грунтозацепами способны существенно повысить проходимость вашего внедорожника.

Перед преодолением бродов лучше привести трансмиссию в «боевое» положение, включив понижающий ряд и блокировку дифференциала. Ведь дно брода может скрывать множество неприятных сюрпризов, а вызволять застрявший автомобиль, стоя, например, по пояс в холодной воде, – удовольствие сомнительное.

Дмитрий Ковалев Президент «Клуба внедорожных приключений»: Наличие жесткой блокировки в автомобиле позволит минимальными усилиями выбраться из, казалось бы, безвыходной ситуации. На сегодняшний день немногие компании оснащают свои машины жесткой блокировкой дифференциала, предпочитая псевдоблокировки, которые менее эффективны в сложных условиях. К таким автопроизводителям можно отнести компанию Mitsubishi, на внедорожных моделях которой – L200, Pajero Sport и Pajero Wagon – как раз используется принудительно блокируемый задний дифференциал.

Евгений Сокур
Фото автора

Блокировка дифференциала. Какие преимущества дает наличие блокировки диференциала. Блокировка «Квайф» для ВАЗ, ГАЗ, УАЗ

Блокировка дифференциала – распределение крутящего момента в тяжелых условиях

Для повышения проходимости автомобиля механизмы дифференциалов делают блокируемыми (блокировка дифференциала). Дифференциал – это механизм, позволяющий колесам автомобиля вращаться с разной относительно друг друга скоростью, это необходимо для качения шин без проскальзывания на поворотах. Причем, если дифференциал установлен между приводами колес (полуосями), его называют межколесным, а если между разными осями – межосевым.

Что, спросите, это дает? Представьте себе такую ситуацию: одно из колес ведущей оси попало в яму с глиной, а другое стоит на твердом грунте. Что произойдет в случае обычного, так называемого свободного дифференциала? Правильно, колесо, угодившее в яму, будет беспомощно буксовать, а колесо, стоящее на твердом грунте, находится в покое, не передавая никакого крутящего момента. Как вы уже поняли, блокировки дифференциалов как раз и служат для устранения этой вопиющей несправедливости. Существуют разные виды блокировки дифференциалов, но в основном блокировки делятся на две большие группы: дифференциалы, которые блокируются жестко, на 100% (так называемые локеры, от английского locker – «замок»), и дифференциалы повышенного трения (в англоязычном варианте — «ограниченного проскальзывания», или LSD — Limited Slip Differencial).

У каждого из этих вариантов есть свои преимущества и недостатки. Главный недостаток «жестких» блокировок дифференциалов – это их удивительная способность к разрушению трансмиссии, коробки передач и износу резины.

Хотя, если подумать, ничего неожиданного в этом нет. Ведь даже находящиеся на очень скользком покрытии колеса постоянно то наезжают на кочки, то падают в ямы и проскальзывают в поворотах. Одним словом, на трансмиссию постоянно воздействуют знакопеременные силы.

Самоблокирующийся дифференциал «Quaife»

Для того чтобы преодолеть врожденный недостаток обычных дифференциалов и жестких дифференциалов, созданы промежуточные конструкции блокировок дифференциалов. Эта конструкция разработана в 1965 году английской фирмой «Quaife Engineering» и относится к цилиндрическим самоблокирующимся дифференциалам повышенного трения (или, как их называют за рубежом, дифференциалам ограниченного проскальзывания — limited slip) или просто самоблокирующаяся блокировка дифференциала.

Принцип её действия несложен. Если с какой-то силой «зажать» сателлиты, не позволяя им вращаться между полуосевыми шестернями с относительно большими скоростями, то дифференциал, с одной стороны, сможет выполнять свою основную работу в поворотах, позволяя колесам вращаться с различными угловыми скоростями, а с другой – будет распределять крутящий момент в тяжелых условиях так, что это позволит колесу, находящемуся в лучших условиях сцепления с дорогой, реализовывать большую силу тяги.

Бесспорное достоинство самоблокирующегося дифференциала «Quaife» – его простота. Две корпусные детали, две полуосевые шестерни, десять шестерен-сателлитов (шестерни цилиндрические), сепаратор — и все! Когда автомобиль движется по прямой, то блокировка «Квайф» работает как обычный дифференциал. Полуосевые шестерни вращаются с одинаковыми скоростями, а сателлиты только передают крутящий момент поровну на оба колеса, вращаясь вместе с корпусом и полуосевыми шестернями как одно целое. А в повороте, когда возникает рассогласование оборотов колес, блокировка дифференциала начинает работать – сателлиты прокручиваются между корпусом и полуосевыми шестернями, позволяя забегать вперед наружному колесу. Самоблокирующийся дифференциал на скользких покрытиях или при избытке тяги может полнее реализовать крутящий момент двигателя.

Переднеприводный автомобиль реагирует на увеличение подачи топлива сносом передней оси – скользит наружу поворота. А самоблокирующийся дифференциал в тех же условиях позволяет еще и тягой «затаскивать» машину в поворот, дает повышение проходимости и чувство уверенности в автомобиле на заснеженных , скользких дорогах и на неоднородных покрытиях типа разбитый асфальт и грунтовка. А лучшая управляемость поможет спортсменам и просто активным водителям при езде в предельных режимах. Благодаря простоте конструкции блокировки дифференциала «Квайф» ресурс её не меньше чем у стандартного заводского дифференциала.

Самоблокирующийся дифференциал «Quaife» для переднеприводных ВАЗСамоблокирующийся дифференциал «Quaife» для задне- и полноприводных ВАЗ

Что такое дифференциал и для чего нужны блокировки

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга.

Дифференциа́л — это механическое устройство, которое делит момент входного вала между выходными валами, называемых полуосями. Наиболее широко применяется в конструкции привода автомобилей, где момент от выходного вала коробки передач (или карданного вала) поровну делится между полуосями правого и левого колеса.

Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.

Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу.

В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо.

Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой).

При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте.

Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами.

Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду).

В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса.

Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой.

Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста.

Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ?

Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль.

В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов.

Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.

Полная (100%-я) ручная блокировка.

При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.

Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.

Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).

Автоматическая блокировка с использованием
вискомуфты в качестве «Slip Limiter».

В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси. При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.

Кулачковые и зубчатые автоматические блокировки.

Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.

Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей. Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)

На картинках изображены (слева направо): кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).

Самоблокирующиеся дифференциалы.

Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.

Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.

Torque sensitive differentials.

Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.

Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.

Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.

Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.

А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа). Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.

Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71.
В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.
Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.

Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т. п.)

В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели. Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись всё новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колёс для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колёсами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьёзными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства. Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем.

26 января 2012 в 00:56

5 правил работы с принудительными блокировками — Журнал «4х4 Club»

В понимании начинающего офф-роуд энтузиаста полный привод – «это когда все четыре колеса гребут». И сколько разочарования ждёт застрявшего покорителя бездорожья, когда гребут только два из них

Сегодня мы попробуем объяснить, почему так происходит и что с этим делать. Правда, сначала заметим, что наш рассказ адресован в первую очередь владельцам полноценных внедорожников, имеющих раздаточную коробку с «железным» подключением второго, как правило переднего моста. Впрочем, владельцам автомобилей, не оснащённых раздаточной коробкой, то есть тем, у кого привод к колёсам подключается посредством дисковых муфт, материал тоже будет полезен, разве что реализовать всё в нём написанное у них не получится. Просто эти прекрасные автомобили в меньшей степени предназначены для бездорожья, а потому не смогут полностью использовать потенциал грязевой резины с развитыми грунтозацепами.

Особенно мешают дифференциалы в случае переезда препятствия по диагонали

Слабый грунт, болото и скользкая глина – вот, где включённые
блокировки помогут реализовать всю мощь грязевой резины

Для распределения крутящего момента от мотора к колёсам все внедорожники оснащены специальной системой, которая называется «трансмиссия». Она устроена так: вращение от мотора передаётся коробке передач, необходимой для выбора прилагаемого к колёсам усилия. Это происходит через специально подобранные пары шестерён. Высокие передачи служат для быстрой езды, но усилие к колёсам при этом прикладывается меньшее. А низкие, например первая или вторая, дают большую силу, передаваемую к колёсам, но меньшую скорость. Это нужно для разгона машины или езды в тяжёлых условиях, например на подъёме. Преобразованное коробкой передач вращение от двигателя у полноприводника передаётся на следующую коробку – раздаточную, которая называется так потому, что раздаёт крутящий момент на переднюю и заднюю оси.

В повороте передняя и задняя оси автомобиля проходят разный путь, поэтому, чтобы исключить проскальзывание колёс, раздаточную коробку иногда оснащают дифференциалом.

Включённая передняя блокировка при движении в глубокой
скользкой колее может не дать колёсам из неё выбраться

Если он есть, то автомобиль может использовать полный привод во всех случаях, и такую схему полного привода с межосевым дифференциалом называют «постоянный полный привод». Им комплектуются наиболее продвинутые и дорогие внедорожники, а также наша Niva. Если его нет, то полный привод можно подключать только на покрытии, где пробуксовка шин позволяет компенсировать разницу пути, проходимого передней и задней осями в повороте. Колёса одной оси тоже проходят разный путь в повороте, поэтому каждый ведущий мост оснащён дифференциалом, позволяющим компенсировать эту разницу. Но так происходит только на асфальте, где все колёса одинаково хорошо сцепляются с поверхностью.

В повороте передняя и задняя оси автомобиля проходят разный путь.
Поэтому, чтобы исключить проскальзывание колёс, раздаточную коробку
иногда оснащают межосевым дифференциалом

Блокировка дифференциала позволяет механически заблокировать
вращение одной полуоси автомобиля относительно другой,
заставляя колёса крутиться синхронно

На бездорожье свободный, незаблокированный дифференциал может уменьшить проходимость машины, передавая вращение от мотора только на то колесо, которое имеет худший контакт с дорогой, одновременно обездвиживая другое, плотно с ней контактирующее.

Проще говоря, крутящий момент уйдёт на то колесо, которое легче крутится, буксует. Особенно ярко этот недостаток дифференциалов проявляется при преодолении препятствия наискось, когда автомобиль попадает в ситуацию диагонального вывешивания (буксуют два диагонально противоположных колеса). Также он заметен, когда внедорожник проваливается одной стороной в канаву и буксуют два колеса с одной стороны – той, которая выше. При этом два свободно вращающихся колеса лишены зацепа с грунтом. И даже если автомобиль обут в серьёзную грязевую резину, такую как наша Toyo Open Country M/T, он не сможет в полной мере использовать возможности мощных грунтозацепов. Для устранения этой проблемы существуют устройства блокировки межколёсных дифференциалов, которые, если подробно не вдаваться в особенности конструкции, принуждают оба колеса одной оси вращаться вместе, вне зависимости от сцепления с поверхностью.

Казалось бы, вот она – панацея! Съехал на грунт, заблокировал дифференциалы, и всё – проедем везде! Однако надо понимать, где и когда блокировками можно пользоваться.

Мы, конечно, ведём речь о настоящих (принудительных) блокировках, которые по команде водителя механически блокируют межколёсные дифференциалы. Существуют ещё и автоматические блокировки, которые действуют сами по себе, независимо от водителя. Но они, как правило, или не блокируют дифференциалы полностью, или не предназначены для дорог общего пользования. Есть и третий вид – электронные псевдоблокировки, имитирующие механические, но использующие лишь тормозные механизмы буксующего колеса. Хотя такие системы позволяют двигаться с любой скоростью по любым дорогам, они редко бывают способны полностью перенаправить крутящий момент к буксующему колесу и потому применяются на настоящих внедорожниках только как дополнительные.

В каких случаях нужны блокировки? Прежде всего, при переезде геометрических препятствий, когда колеса вывешиваются. Второй случай – слабый грунт, глубокий рыхлый снег, болото и скользкая глина. Особенно хорошо видна эффективность работы блокировок при движении на скользком подъёме. Однако есть моменты, когда включённые блокировки, наоборот, могут помешать.

Нельзя включать принудительные блокировки на асфальте и дорогах общего пользования! С включёнными блокировками машина может выйти из-под контроля в повороте, особенно если заблокирован передний дифференциал.

Да и с включённой задней блокировкой машина крайне неохотно входит в поворот. Наиболее заметно это на сухом асфальте. Правда, включив заднюю блокировку, легче выполнять управляемый занос, но это уже отдельная тема.

Итак, в каких случаях передняя блокировка не нужна? Можно с уверенностью сказать, что в большинстве ситуаций достаточно только задней. А при движении, например, по глубокой скользкой колее вы вообще не выберетесь, если она будет включена. Даже опытные джиперы часто не знают об этом нюансе и елозят вперёд-назад по колее с заблокированным передним мостом и вывернутыми до упора колёсами. И так пока не надоест. А после, кряхтя, расчехляют лебёдку, хотя иногда достаточно просто отключить переднюю блокировку.

Но есть случаи, когда включённая передняя блокировка не уменьшает, а, наоборот, увеличивает манёвренность машины. Это прежде всего происходит при движении по очень сильно пересечённой местности, когда передние колёса по очереди вывешиваются, и внедорожник управляется фактически только одним передним колесом, которое не вывешено. И при движении на очень крутых спусках, когда машина почти падает со склона. В таком случае, как мы уже рассказывали, требуется газовать, чтобы выровнять автомобиль. Но отсутствие контакта на одном из передних колёс приводит к пробуксовке и потере управления, поэтому в таком случае передняя блокировка может очень помочь. Задняя блокировка хороша на слабом грунте всегда, кроме случаев, когда нужна манёвренность. Кроме того, надо иметь в виду, что она так же сильно распрямляет траекторию движения машины в повороте.

Необходимо помнить: движение с высокими скоростями на заблокированных мостах, а особенно прыжки, чревато поломкой трансмиссии.

Больше всего страдают полуоси. Большие колёса с мощным зацепом при подпрыгивании резко раскручиваются, а в момент приземления просто впиваются грунтозацепами в землю и резко затормаживаются. И в этот миг излишний момент на колесе рвёт полуось или ШРУС. Так что, запрыгивая ходом на крутой короткий подъём, выключайте хотя бы переднюю блокировку. Потому что на самом верху передние колёса оторвутся от грунта и при приземлении может произойти обрыв привода. В любом случае не газуйте в прыжке!

При включении и выключении управляемых блокировок следует помнить, что они приводятся в действие не мгновенно. Трансмиссия должна хоть немного вращаться без нагрузки, чтобы зубья смогли войти в зацеп.

Поэтому после нажатия на кнопку нужно проехать хоть какое-то расстояние для того, чтобы блокировка включилась. А чтобы ее выключить, зачастую приходится не только поездить вперёд-назад, но и покрутить рулём, чтобы кулачки, замыкающие блокировку, разгрузились и смогли выйти из зацепления.

В общем, вывод очевиден: только полноценные управляемые блокировки помогут вам реализовать всю мощь грунтозацепов настоящей внедорожной резины.

Благодарим мотоклуб «Кутузовский Редут» за помощь в организации съёмки

Блокировка заднего межколесного дифференциала: зачем нужна и как работает? | АвтоGARAGE

Фото offroadclub.ru

В серьезном внедорожнике всегда присутствуют серьезные функции, без которых внедорожник — не внедорожник. Порой даже самый, казалось бы, маленький узелок автомобиля, способен помочь найти выход из сложнейшей ситуации. Один из таких узлов — задний дифференциал и его межколесная блокировка.

Сперва следует разобраться в работе дифференциала. Это очень уникальное звено в автомобиле, которое способно сотвори чудо. В большинстве моделях автомобилей дифференциал является свободным, тем самым позволяет ведущим колесам одной оси крутиться с разной скоростью и распределять между ними крутящий момент двигателя.

Так, не секрет, что в момент входа автомобиля в поворот внутреннее колесо крутится слабее и, соответственно, проходит путь меньше, чем внешнее. Именно в такой ситуации дифференциал помогает и дает возможность контролировать без проблем автомобиль.

Куда сложнее со свободным дифференциалом на бездорожье, поскольку он распределяет крутящий момент на то колесо, которое имеет меньшее сопротивление вращения. Вспомните ситуация с автомобилем, который попал на лед, снег или грязь — одно колесо может крутиться в пробуксовке, а второе будет стоять намертво, поскольку имеет лучшее сцепление, а поскольку крутящий момент двигателя к этому колесу не доходит, то автомобиль просто пробуксовывает одним колесом и стоит на месте.

Так вот, из такой ситуации поможет выйти противобуксовочная система. Эта система позволяет буксующему колесу притормаживать и искусственно перераспределять крутящий момент на колесо, которое имеет большее сцепление. Стоит учесть, что эта система имеет импульсный режим работы, с небольшим опозданием и на серьезном бездорожье она может быть малоэффективна. Также в таком режиме быстро изнашиваются тормозные механизмы.

Какой еще есть выход из подобных ситуаций? А вот какой — самоблокирующийся дифференциал, который применяется в спортивных авто и в некоторых обычных моделях гражданских авто.

Также отлично себя зарекомендовал во внедорожниках дифференциал с принудительной блокировкой. Достаточно лишь нажать одну кнопку, как тут же распределяется крутящий момент между колесами одной оси поровну, что улучшая проходимость в грязевых, песчаных и снежных препятствиях.

Обратите внимание, что блокировать задний дифференциал можно не всегда. Так, на асфальте применять блокировку дифференциала запрещено, так как это приводит к ухудшению управляемости автомобиля, а также приводит к поломке трансмиссии. Ах, да, еще быстро изнашиваются шины на колесах, потому что все 4 колеса совершают одинаковое количество вращений и внутреннее колесо при повороте будет пробуксовывать.

Вот несколько ситуаций, в которых без сомнений поможет блокировка заднего дифференциала:

1. Когда одно из колес задней оси находится в воздухе или имеет слабое сцепление с поверхностью. В таком случае крутящий момент мотора больше пойдет на колесо, которое больше и лучше касается грунта.

Фото batona.net

Естественно, если ваш автомобиль одет в обычные шины для дороги, то на бездорожье даже включенная блокировка дифференциала будет бессильна. В грязи и бездорожье проходимость могут увеличить только колеса с развитыми грунтозацепами.

Фото slonoff.net.ua

2. Перед тем, как пробираться через грязь, следует включить боевое положение трансмиссии, включить понижающую передачу и блокировку дифференциала, и только потом можно ехать. Ведь никогда не знаешь, что находится в грязи. А вытаскивать автомобиль находясь по пояс в грязной водичке — не очень приятное зрелище.

Фото placepic.ru

На этом у меня всё! Спасибо за внимание! Ставь пальцы вверх и подписывайся на канал, впереди много интересного!

До новых встреч!

Самоблокирующийся дифференциал — как это работает — журнал За рулем

Изучаем конструкцию основных типов самоблокирующихся дифференциалов. Какой самоблок (если он, конечно, не установлен на заводе) подойдет для вашего автомобиля?

Создание универсального механизма, идеально работающего в любых условиях, - голубая мечта каждого конструктора. Однако выверенное на бумаге решение на практике обязательно обрастает своими «но». Иногда случаются парадоксы: достоинство и главное предназначение узла в определенных условиях становятся его недостатками. Характерный пример — свободный дифференциал.

Ахиллесова пята

Для простоты понимания проблемы свободных дифференциалов, используемых на большинстве автомобилей, рассмотрим пример с их межколесными представителями — поскольку межосевые собратья на полноприводных машинах работают аналогично.

Межколесный дифференциал обеспечивает разность частот вращения ведущих колес в повороте. Это важно для борьбы с так называемым паразитным крутящим моментом и для сохранения управляемости автомобиля. Ведь в повороте внешнее колесо идет по более длинной дуге, нежели внутреннее, и при равенстве частот вращения неизбежна пробуксовка.

Материалы по теме

Схема работает гладко, пока одно из колес не теряет сцепление с дорогой. К примеру, когда правые колёса автомобиля стоят на асфальте, а левые — на льду. В силу своей конструкции обычный дифференциал имеет чрезмерную свободу. Стоящее на льду колесо будет беспомощно вращаться, а опирающееся на асфальт останется неподвижным.

Стремление решить проблему привело инженеров к созданию дифференциалов двух новых видов — с принудительной блокировкой и самоблокирующихся, повышенного трения (LSD, Limited-Slip Differential). Вторая группа получила большее распространение. Такие дифференциалы работают автономно и не требуют какого-либо внешнего привода. Их устанавливают серийно на многие спортивные легковые автомобили и кроссоверы. А можно самому приобрести и установить самоблок на свою машину. Самые ходовые — червячные (винтовые) и дисковые.

Дифференциалы LSD делятся на две группы по принципу действия: срабатывающие от изменения крутящего момента и от разницы угловых скоростей. Винтовые относятся к первой, а дисковые — ко второй.

Дискотека

Вариантов конструкции дисковых самоблоков масса, но основа их едина: в обычный свободный дифференциал добавлены два пакета фрикционных дисков, которые обеспечивают блокировку узла при пробуксовке одного из ведущих колес.

Материалы по теме

Каждый пакет расположен между корпусом дифференциала и одной из полуосевых шестерён. По конструкции он напоминает фрикционные муфты в автоматических коробках. Одна часть дисков в пакете находится в зацеплении с полуосевой шестерней, а другая — с корпусом дифференциала. При обычном движении автомобиля (например, в повороте) фрикционы разжаты и самоблок никак себя не проявляет: сателлиты обеспечивают разную частоту вращения колес. Но при пробуксовке одного из колес пакеты дисков сжимаются — и полуосевые шестерни обретают прямую связь с вращающимся корпусом дифференциала.

Основное сжатие дисков происходит за счет осевого смещения шестерней полуоси. Последние являются конусными, как и шестерни сателлитов. При передаче момента через такое зубчатое зацепление кроме центробежной силы возникает и осевая. Она стремится развести шестерни. Сателлиты закреплены на своих осях и не могут смещаться. Зато на это способны их полуосевые сёстры, ведь они подвижны на шлицах приводов колес. В результате расхождения к стенкам дифференциала шестерни сжимают свои пакеты фрикционов.

В некоторых самоблоках первоначальное поджатие фрикционов обеспечивает пружина между полуосевыми шестернями. В других вместо них использованы конические пружинные кольца, которые также создают определенный преднатяг. Есть конструкции с замысловатым центральным блоком (см. схему 1), в котором ось сателлитов при смещении, к примеру, во время резкого ускорения автомобиля разжимает большие полукольца — и они сдавливают пакеты фрикционов. Это происходит в дополнение к их сжатию полуосевыми шестернями при пробуксовке колеса.

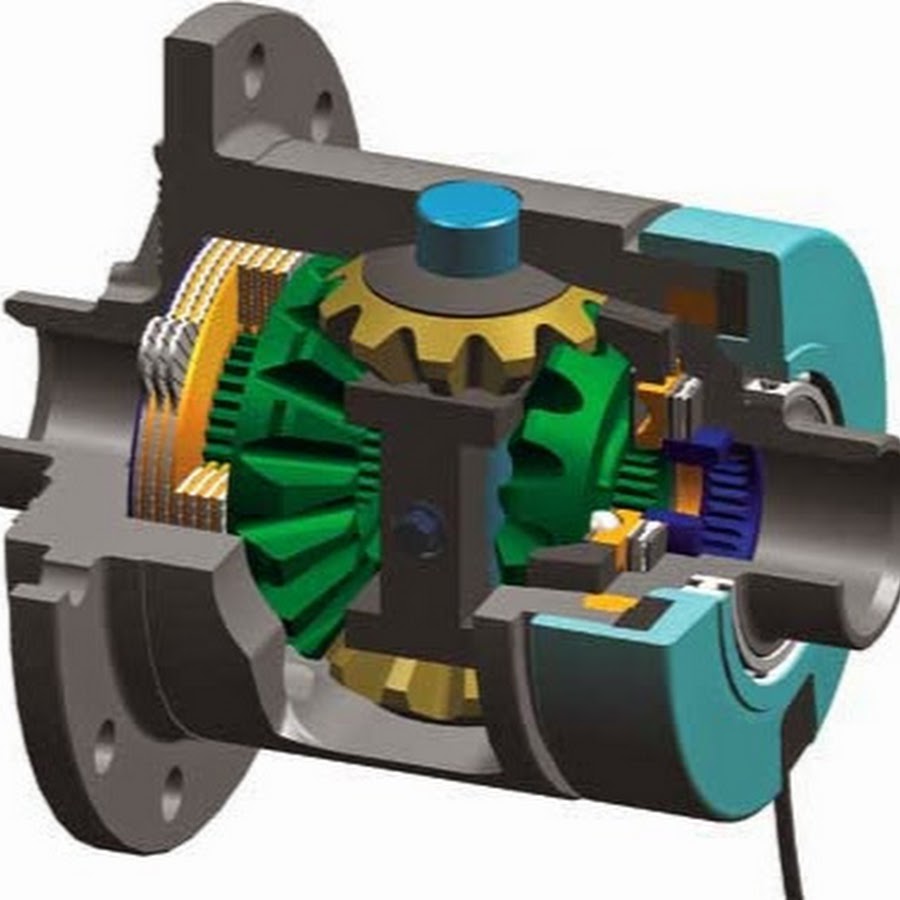

Дисковый самоблокирующийся дифференциал (схема 1): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — левый пакет дисковых фрикционов; 4 — правая полуосевая шестерня; 5 — правый пакет дисковых фрикционов; 6 — ось блока сателлитов; 7 — раздвижные полукольца блока сателлитов.

Дисковый самоблокирующийся дифференциал (схема 1): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — левый пакет дисковых фрикционов; 4 — правая полуосевая шестерня; 5 — правый пакет дисковых фрикционов; 6 — ось блока сателлитов; 7 — раздвижные полукольца блока сателлитов.

Червоточина

Среди червячных самоблоков наибольшую известность получил дифференциал Torsen. Его название произошло от английского термина torque sensitive, «чувствительный к крутящему моменту». Такой дифференциал первого типа (Т1) был изобретен еще в 1958 году, тем не менее возможности этой конструкции по сей день остаются непревзойденными.

От свободного дифференциала конструкция Т1 отличается очень сильно. Роль привычных сателлитов играет замысловатая червячная передача, густо «наросшая» поверх полуосевых шестерен. Благодаря особенности своей работы она способна блокировать дифференциал. Дело в том, что червячная передача необратима: перенос момента возможен только от ведущего звена (червяк) к ведомому (полуосевая шестерня). То есть при пробуксовке колеса его полуосевая шестерня не сможет провернуть червяк из-за больших сил трения.

Червячный самоблокирующийся дифференциал Torsen T1 (схема 2): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — пара червячных сателлитов; 4 — правая полуосевая шестерня; 5 — ось сателлита; 6 — прямозубые шестерни взаимного зацепления сателлитов.

Червячный самоблокирующийся дифференциал Torsen T1 (схема 2): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — пара червячных сателлитов; 4 — правая полуосевая шестерня; 5 — ось сателлита; 6 — прямозубые шестерни взаимного зацепления сателлитов.

В корпусе Торсена Т1 закреплено три пары поперечных червяков (сателлитов), которые соединены между собой отдельными прямозубыми шестернями, расположенными по краям их осей. Одновременно каждый парный червяк находится в зацеплении со своей полуосевой шестерней. При движении автомобиля в повороте вся эта красота работает подобно сателлитам свободного дифференциала, обеспечивая необходимую разность частот вращения колес. Но как только момент на одном из колес меняется из-за потери сцепления с дорогой, червячная передача блокируется. Причем дело даже не доходит до физической пробуксовки «слабого» колеса.

Материалы по теме

Конструкция Торсена настолько чувствительна к изменению момента на осях, что мгновенно блокирует дифференциал, позволяя реализовать крутящий момент на колесе с лучшим сцеплением.

Torsen второго типа (T2) устроен проще. Похожий принцип работы имеет самоблокирующийся дифференциал Quaife, запатентованный в 1965 году. Одна из вариаций подобной конструкции показана на схеме 3. Два ряда винтовых сателлитов расположены продольно в корпусе дифференциала. Каждый из них находится в зацеплении со своей осевой шестерней. При этом сателлиты из разных рядов также соединены попарно. По архитектуре и принципу действия эта конструкция напоминает червячную передачу в Торсене Т1, но с продольным расположением. В зависимости от модели такого самоблока, в нем может быть от трех до пяти пар сателлитов.

При движении автомобиля в повороте продольный пакет сателлитов работает так же, как его сородичи в обычном дифференциале. При пробуксовке колеса в винтовых зацеплениях возникают осевые и радиальные силы. Они как бы распирают полуосевые шестерни и их сателлиты, прижимая их торцами к корпусу дифференциала. В отличие от схемы Т1, у Т2 червяки не закреплены на отдельных осях, а стоят в подобии колодцев. В итоге возникает целый ряд пар трения. Во‑первых, это полуосевые шестерни и стенки дифференциала, а во‑вторых — сателлиты и их колодцы. Причем червяки распирает в них так, что они контактируют со стенками в продольном и поперечном направлениях. Все эти силы трения суммарно блокируют дифференциал.

Винтовой самоблокирующийся дифференциал Torsen T2/Quaife (схема 3): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — винтовой сателлит левого ряда; 4 — правая полуосевая шестерня; 5 — винтовой сателлит правого ряда; 6 — крышки корпуса дифференциала.

Винтовой самоблокирующийся дифференциал Torsen T2/Quaife (схема 3): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — винтовой сателлит левого ряда; 4 — правая полуосевая шестерня; 5 — винтовой сателлит правого ряда; 6 — крышки корпуса дифференциала.

На своем месте

Материалы по теме

Если конкретная модель автомобиля обделена дифференциалом повышенного трения (LSD), а владелец хочет его заполучить, чтобы увереннее чувствовать себя на бездорожье или получать больше удовольствия от езды по гоночному треку, есть несколько путей решения проблемы.

Подбор самоблока зависит от режима эксплуатации машины. Если это обычная повседневная езда и любительские соревнования в различных дисциплинах, то первым делом нужно изучить все существующие модификации автомобиля. Возможно, что некоторые версии получают LSD на заводском конвейере, но не поставляются на наш рынок. В этом случае можно заказать самоблок по каталогу или поискать бывший в употреблении. Лучше брать новый: это дороже, но будет уверенность, что он встанет на автомобиль как родной. Еще важнее другое: производитель тестировал машину с таким дифференциалом, подбирал его вид (дисковый или винтовой) и характеристики, чтобы по-настоящему раскрыть потенциал машины.

Случаются парадоксы: достоинство узла в определенных условиях становится его недостатком

Если заводского варианта нет, то предпочтительнее взять винтовой дифференциал типа Torsen T2/Quaife. Он проще и значительно дешевле версии T1, но при этом не сильно отстает по характеристикам. Аналогичные дифференциалы предлагает масса других производителей. Среди достоинств такого самоблока — быстрое, но мягкое и прогнозируемое срабатывание, широкий диапазон изменения момента на колесах, внушительный ресурс и надежность. При подборе дифференциала рекомендуется ограничиться преднатягом до 7 кг. Иначе его ресурс будет заметно ниже из-за повышенного износа внутренних элементов — без получения заметных ездовых дивидендов.

Если же нужна подготовка под профессиональный уровень соревнований на бездорожье и треке, лучше выбрать дисковый самоблок. Рынок предлагает много подобных узлов. Частенько такие самоблоки имеют преднатяг от 10 кг. Благодаря этому они отлично работают в условиях соревнований — но при этом крайне непрактичны в повседневной езде, так как блокируются слишком рано и жестко. Дисковые дифференциалы проще переваривают высокую степень преднатяга, однако она достаточно быстро проседает. Для ее восстановления потребуется снятие и полная разборка узла.

КЛАССОВОЕ ДЕЛЕНИЕ

Коэффициент блокировки (КБ) — одна из двух основных характеристик самоблокирующегося дифференциала. КБ характеризует соотношение моментов на отстающем колесе (имеет хорошее сцепление с дорогой) и на забегающем (потеряло сцепление). Для свободного межколесного дифференциала он равен единице — дифференциал всегда делит крутящий момент между осями поровну. Для самоблоков КБ обычно составляет от 1 до 5. То есть при наивысшем коэффициенте такой дифференциал может реализовать на отстающем колесе в пять раз больше крутящего момента, чем на забегающем.

Некоторые производители указывают КБ в процентах. Если конкретный дифференциал имеет коэффициент 30%, то он может передать максимум 65% момента на колесо с лучшим сцеплением (стандартные 50% плюс 30% от оставшейся половины, то есть еще 15%). Если КБ равен 70%, то этому колесу достанется до 85% усилия (50% + 35%).

КБ зависит от конструктивных особенностей дифференциала. Для червячных (винтовых) узлов это в первую очередь угол нарезки зубьев на шестернях, а для дисковых — конфигурация фрикционов.

Другая важная характеристика дифференциала — преднатяг. Чем он больше, тем значительнее первоначальный момент внутреннего трения в узле. В основном он зависит от тех же особенностей, что и КБ. Однако современные самоблоки всё чаще имеют в своей схеме регулировочные шайбы. Они стоят между полуосевыми шестернями и дополнительно их распирают, увеличивая преднатяг, который можно подгонять под любые условия эксплуатации.

Дополнительный плюс конструкции с шайбами — возможность продлить жизнь дифференциала. Со временем неизбежен износ зубьев червяков и фрикционных дисков, который снижает преднатяг и эффективность работы узла. Замена пружинных конических шайб, которые тоже ослабевают, вновь взбодрит самоблок, если подобрать необходимое количество шайб и их толщину. Важно учитывать, что увеличенный преднатяг всегда повышает нагрузку на любой дифференциал, что неизбежно усиливает его износ и сокращает ресурс.

Благодарим за помощь в подготовке материала «КПП Сервис» (www.vaz08–15.ru).

Самоблоки: все, что вам нужно знать

Изучаем конструкцию основных типов самоблокирующихся дифференциалов. Какой самоблок (если он, конечно, не установлен на заводе) подойдет для вашего автомобиля?

Самоблоки: все, что вам нужно знать

Фото: компании-производители

Как правильно использовать блокировку дифференциала — 4SITE 4×4 Tires

Блокировка дифференциала (блокировка дифференциала) может придать вашему автомобилю необходимый импульс, когда он попадает в сложную бездорожье. Знание того, как и когда использовать блокировку дифференциала, позволит вам с легкостью преодолевать труднопроходимую местность, помогая получить больше от вашего внедорожника.

Прочтите, чтобы узнать, что такое блокировка дифференциала, почему это важно и как использовать блокировку дифференциала во время вождения.

Что такое Diff Lock?

Четыре колеса вашего 4X4 должны иметь возможность двигаться с разной скоростью, чтобы ваш автомобиль мог эффективно поворачивать повороты.Таким образом, все ведущие оси — передняя и задняя в полноприводном автомобиле — имеют дифференциал. Этот дифференциал направляет мощность на колесо, которое легче всего вращать, обеспечивая разную мощность для каждого колеса в соответствии с его потребностями.

Автомобили имеют только один дифференциал, но автомобили 4X4 могут иметь до трех дифференциалов — переднего, центрального и заднего.

Блокировка дифференциала удерживает этот дифференциал на месте, заставляя все колеса оси двигаться с одинаковой скоростью. Это обеспечивает равную мощность на всех колесах, что необходимо при движении по труднопроходимой местности.

Почему ваша блокировка дифференциала так важна?

Блокировка дифференциала заставляет все колеса вращаться с одинаковой скоростью независимо от тяги. Это полезно, если вы столкнулись с труднопроходимой местностью, и одно или несколько колес отрываются от земли, поскольку полная мощность остается на других колесах, гарантируя, что вы все еще движетесь в направлении движения.

Например, вы едете по каменистой местности, и одно из ваших колес отрывается от земли. Это может быть колесо, которое обладает наибольшей движущей силой, в результате чего три других колеса изо всех сил пытаются набрать достаточно тяги, чтобы толкнуть автомобиль вперед.Блокировка дифференциала обеспечивает передачу максимальной мощности на все колеса, обеспечивая столь необходимый импульс вашему движению вперед.

Таким образом, блокировка дифференциала обеспечивает противобуксовочную систему и является ключевым компонентом предотвращения пробуксовки колес, что может спасти жизнь в сложных условиях вождения, таких как снег или лед.

Как использовать блокировку дифференциала при вождении

Во-первых, блокировку дифференциала не следует включать при движении по дороге, если только погодные условия, такие как снег или лед, не требуют дополнительной тяги.Используйте блокировку дифференциала, когда хотите съехать по бездорожью, для езды по труднопроходимой местности, такой как грязь, гравий, грязь или снег. Вам нужно будет включить блокировку дифференциала только тогда, когда вам понадобится дополнительное сцепление, поэтому вы можете использовать его только в течение нескольких минут в каждом приключении по бездорожью.

Есть два типа блокировки дифференциалов — автоматическая и ручная.

Автоматическая блокировка дифференциала срабатывает автоматически при потере сцепления. Блокировка дифференциала отключится, как только будет восстановлено сцепление с дорогой.Некоторые дифференциалы с автоматической блокировкой отключаются только тогда, когда одно колесо начинает вращаться быстрее, чем другие.

Ручная блокировка дифференциала позволяет водителю управлять автомобилем, позволяя ему решать, когда и требуется ли дополнительное тяговое усилие. Существуют различные типы ручных блокировок дифференциала, большинство из которых включаются переключателем на приборной панели или рычагом переключения передач. Они работают либо со сжатым воздухом, либо с электромагнитом, либо с тросом.

Когда ваш дифференциал заблокирован, ваш автомобиль будет двигаться по прямой, что затрудняет повороты.Прислушивайтесь к своему автомобилю и не подвергайте его чрезмерной нагрузке, иначе вы можете серьезно повредить оси.

Энтузиасты бездорожья расходятся во мнениях относительно того, какая из трех возможных блокировок дифференциала (передняя, задняя или центральная) работает лучше всего, и хотя задний дифференциал с блокировкой кажется предпочтительным, вы найдете свою собственную систему, когда будете выходить на гусеницы. .

После того, как вы освоите блокировку дифференциала, движение по бездорожью станет намного более увлекательным, так как вы сможете преодолевать более сложные трассы и труднопроходимую местность.

Шины 4×4 Оставайтесь в безопасности при выезде на бездорожье. Мы рекомендуем всегда иметь при себе запасное колесо и шину, чтобы быть наготове в случае разрыва или прокола. Узнайте больше о нашем ассортименте шин и дисков для 4×4 и узнайте, как легко заказать через Интернет с 4SITE 4X4 Tyres.

Вернуться в блог

ПРАВДА ОБ ОТКРЫТОМ VS. ЗАБЛОКИРОВАННЫЕ ДИФФЕРЕНЦИАЛЫ

Нужны ли мне шкафчики дифференциала?

Правда в том, что; Несмотря на то, что не всем нужны блокираторы дифференциала, каждый может использовать их в какой-то момент на бездорожье.Большинство стандартных автомобилей 4X4 поставляются с открытыми дифференциалами (Wrangler Rubicon, Toyota с электронным шкафчиком и некоторые другие модели будут поставляться с шкафчиками в качестве заводской опции). Это означает, что если у вас нет шкафчиков, у вас действительно есть только 2 колеса, обеспечивающие тягу для автомобиля в любой момент времени, когда включен 4WD; один для передней оси и один для задней оси.

Позвольте мне рассказать вам о том, как работает большинство дифференциалов. Дифференциалы принимают крутящий момент, поступающий от трансмиссии через карданные валы, и передают его на колеса.При этом дифференциалы получили свое название от механизма, который отсоединяет колесо с наибольшим сопротивлением, поэтому вы можете легко и без проскальзывания шин. Видео ниже объясняет, как работает большинство дифференциалов.

Блокировка дифференциала может иметь огромное значение при вождении по бездорожью. Если какая-либо из ваших шин слегка отрывается от земли, вся тяга от этой оси будет передаваться этой шине (той, которая имеет наименьшее сопротивление), а шина, которая фактически соприкасается с землей, будет иметь нулевое сцепление с ней. .Вот так, друг мой, и застрянешь… даже если у тебя автомобиль 4X4.

Теперь, если вы попали в такую же ситуацию на автомобиле 4X4, оборудованном блокировщиками дифференциала, как только ваша шина начнет вращаться от земли, вы можете активировать свой шкафчик (если его можно выбрать или если у вас есть автоматический шкафчик, он активируется самостоятельно) . Тогда шкафчик заблокирует обе шины вместе, и та, которая соприкасается с землей, получит сцепление, необходимое для преодоления препятствия или вытаскивания вашего автомобиля из более мягкого грунта.

Теперь пора поговорить о различных типах блокировок дифференциала, которые вы можете приобрести для своего автомобиля.

Дифференциал ограниченного скольжения: Дифференциал этого типа автоматически передает некоторое сцепление с другой шиной, когда она чувствует, что одна шина скользит. Не обеспечивает 100% блокировку и рекомендуется для легкого бездорожья, ежедневных водителей, буксировщиков и т. Д. Некоторые примеры: TrueTrac, Toyota LSD и другие.

Автоматические запирающиеся шкафчики: Этот стиль всегда обеспечивает стопроцентную блокировку, позволяя шинам вращаться с разной скоростью при повороте, чтобы обеспечить более плавное вождение на дороге. Эти блоки будут заблокированы сами по себе без необходимости вмешательства оператора. Некоторые примеры: Detroit, Aussie Locker, Lock-Rite и т. Д. Отлично подходит для внедорожников, не очень хорошо для дорожных транспортных средств, особенно если есть снег или лед.

Выбираемые шкафчики: Это шкафчик, который наиболее рекомендуется, поскольку вы можете перепрыгнуть с открытого дифференциала на полностью заблокированный, щелкнув выключатель или потянув за кабель.Эти устройства обеспечивают 100% блокировку и полностью отключаются, поэтому вождение будет точно таким же, как вождение автомобиля с открытыми дифференциалами, но наличие этой опции блокировки по требованию — это здорово! Это самые дорогие шкафчики, но они стоят каждой копейки. Оборватели Rubicon и Toyota с E-Locker предложат эту опцию с завода либо для задней оси, либо для обеих осей. Электронные запирающиеся шкафчики, воздушные шкафчики и кабельные шкафчики подпадают под эту категорию. Отлично подходит для любого автомобиля.

Катушки: Они будут постоянно держать обе шины заблокированными на 100%. Механизма блокировки и разблокировки нет. Оба полуоси будут двигаться как один. Не для дорожных транспортных средств, рекомендуется только для внедорожников. ТОЛЬКО для транспортных средств, оборудованных для экстремального скалолазания или любых гонок по пустыне. Самый дешевый способ заблокировать дифференциалы, так как НИКОГДА не рекомендуется сваривать крестовины вместе.

Если вы все еще не уверены, какой шкафчик лучше всего подходит для вашего приложения, позвоните нам по телефону 928-227-2026 или зайдите в магазин, и мы будем рады ответить на все ваши вопросы и / или запланировать установку вашего оборудования. установить шкафчики.

4-х колесный привод и блокируемый дифференциал — 4WheelDriveGuide

Блокируемый дифференциал при правильном использовании — это удивительное произведение инженерной мысли. Этот единственный компонент трансмиссии может означать разницу между хорошим внедорожником 4 × 4 и отличным автомобилем. Если вы когда-либо ездили по бездорожью с полноприводным автомобилем 4 × 4 с блокируемым задним дифференциалом, вы сможете понять, насколько легко он позволяет автомобилю преодолевать большинство препятствий. Но для чего нужен блокирующий дифференциал и когда нужно задействовать рундук? В чем разница между задним шкафчиком и LSD (Limited Slip Diff). Чтобы найти ответы на эти и другие вопросы, прочтите…

Блокираторы дифференциала используются для преодоления ограничения открытого дифференциала в условиях бездорожья путем блокировки центрального, переднего или заднего дифференциала для равномерного распределения мощности и крутящего момента на обе стороны дифференциала.Блокировка переднего или заднего дифференциала позволяет оси вращать оба колеса одновременно с одинаковой скоростью независимо от разницы в сцеплении.

Если вы хотите узнать больше о том, как работает блокировка дифференциала и когда ее целесообразно использовать, продолжайте читать…

Как работает электронная блокировка дифференциала?

Блокируемый дифференциал или «шкафчики», как их обычно называют в кругах бездорожья, по существу блокирует открытый дифференциал, будь то центральный, передний или задний дифференциал, и заставляет обе оси работать как одно целое и поворачиваться на одной и той же скорости независимо от тяги или ее отсутствия.В отличие от открытого дифференциала, который позволяет обоим колесам вращаться с разной скоростью, особенно в поворотах, блокиратор дифференциала заставляет оси вращаться с одинаковой скоростью и предназначен для включения только тогда, когда тяга ограничена или почти потеряна.

Блокировка дифференциала похожа на волшебную кнопку, которая дает автомобилю большое преимущество перед открытым дифференциалом, особенно в сложных условиях вождения, таких как ползание по камням или глубокие рыхлые колеи. Густая грязь — также прекрасная возможность задействовать блокираторы заднего или центрального дифференциала.

Очень важно отметить, что дифференциалы блокировки предназначены только для включения в очень экстремальных условиях. ЗАПРЕЩАЕТСЯ использовать шкафчик на открытой дороге, особенно для битума (асфальтобетон), и при неправильном использовании он может привести к серьезным повреждениям дорогостоящих компонентов трансмиссии.

Крутящий момент всегда передается на колеса с наименьшим сопротивлением .

Не все автомобили с колесной формулой 4 × 4 оснащены фиксатором заднего дифференциала, что означает, что вам придется изменить свой стиль вождения, чтобы компенсировать его отсутствие.Автомобиль без заднего блокируемого дифференциала может все же преодолеть сложное препятствие, это просто означает, что вам нужно будет использовать больше инерции, чтобы ваши оси преодолели препятствие. Как только какое-либо из колес окажется в воздухе или вы окажетесь в ситуации с перекрестным мостом, что часто случается на бездорожье, крутящий момент всегда будет передаваться на колесо с наименьшим сопротивлением , что приводит к временной неподвижности 4 × 4. . Если не использовать достаточный импульс, вы можете оказаться в затруднительном положении, и ваши колеса будут крутиться в воздухе.

Автомобили с открытым дифференциалом, такие как более старые Land Rover Defenders, Suzuki Jimny и многие другие, без каких-либо средств TC (Traction Control), потребуют большей инерции и немного борются в условиях бездорожья с поперечной осью.

Внедорожник Пример:
Если одно колесо находится в грязи / песке / снеге, а другое — на асфальте с хорошим сцеплением, крутящий момент всегда будет передаваться на колесо с наименьшим сопротивлением, т. Е. На колесо с наименьшим сопротивлением. тяга. Для преодоления этой «слабости» были внедрены системы TC.

Так когда бы вы задействовали блокиратор межосевого дифференциала? Чтобы узнать, читайте дальше…

Когда использовать блокировку центрального дифференциала

Блокировка центрального дифференциала (режим 4H) делает вождение более легким, безопасным и управляемым по песку, грязи, гравию и снегу.Вы уловили идею? Да, всякий раз, когда вы рискуете сойти с асфальта, пора задействовать блокировку центрального дифференциала. Именно тогда вы знаете, что ваше приключение официально началось. Большинство обычных автомобилей 4 × 4 имеют варианты коробки передач 2H, 4H и 4Lo. Это означает, что при движении по асфальту вы почти всегда будете находиться в 2 часах. Режим 2H обеспечивает более низкий расход топлива и более равномерный износ шин. При выполнении поворотов внешнее колесо поворота всегда вращается быстрее, чем внутреннее колесо. Подумайте, легкоатлеты бегают по овальной дорожке, а бегуны стартуют с одной линии.Бегуны на внешней дорожке должны бежать быстрее, чтобы покрыть большую площадь, чтобы не отставать от бегунов на внутренней дорожке. Чтобы компенсировать угол, бегуны размещаются в шахматном порядке, чтобы гонка была честной.

Скользкие поверхности

Заблокируйте центральный дифференциал, когда поверхность, по которой вы едете, становится скользкой, например, гравийной дорогой, или когда на асфальте есть лед или снег. Такие условия вождения — идеальное время для включения 4H, распределяя мощность между передним и задним карданными валами.Это дает вам улучшенную управляемость и тягу.

Когда использовать блокировку заднего дифференциала

Затем включаются блокираторы заднего дифференциала, если вы хотите медленно и без повреждений преодолеть бездорожье. Включив блокировку заднего дифференциала, вы улучшите управление транспортным средством и вам потребуется меньший импульс, поскольку оба задних колеса заблокированы, как если бы одна ось вращалась с одинаковой скоростью, независимо от того, есть ли тяга на одном из них или нет.

Вождение по песку

Когда задний рундук включен в глубокий мягкий песок, ваш автомобиль должен выйти из потенциально неподвижной ситуации, прежде чем вы погрузитесь в него.Не ждите, пока вы полностью увязнете в осях, прежде чем задействовать задний блокиратор. Если вы чувствуете, что автомобиль борется с трудностями, остановите его, немедленно поставьте запирающиеся шкафчики и посмотрите, как он вылезает наружу.

Движение в гору по крутой неровной поверхности.

Кроме того, при движении в гору по неровной поверхности вам определенно нужно задействовать блокиратор заднего дифференциала, а не пытаться ехать по трассе с открытым дифференциалом. Езда в гору по неровной трассе с открытыми дифференциалами требует немалого импульса, если вы надеетесь на успех, и риск повреждения вашего автомобиля значительно возрастает.Вы также рискуете повредить бездорожье и ухудшить условия для проезжающего за вами автомобиля.

Движение под гору по неровной местности

Здесь вы хотите задействовать только блокировку заднего дифференциала, потому что включение передних блокировок резко ограничивает способность вашего автомобиля поворачивать. Задний рундук идеально сочетается с компрессионным торможением двигателем. У вас будет почти идеальный контроль над автомобилем. При включении заднего рулевого механизма при движении под уклон также уменьшаются ваши шансы поскользнуться, поскольку увеличивается тяговое усилие на задних осях.

Пересечение русел рек с мягким песком и скользкими камнями

В этой ситуации вы также хотите избежать увязания, прежде чем вызовете свой шкафчик, чтобы спасти вас. Застряв в глубокой воде, вы рискуете получить всевозможные дорогостоящие электрические повреждения. Так что вы действительно хотите как можно быстрее входить и выходить из глубокой воды.

Ручная и автоматическая блокировка дифференциала

Ручная блокировка дифференциала означает, что дифференциал по умолчанию открыт.Как только вы вручную активируете режим 4H, вы закрываете межосевой дифференциал, и мощность равномерно распределяется между 2 карданными валами. То же самое можно сказать о переднем и заднем дифференциалах. Обычно это открытые дифференциалы, и вам нужно вручную закрыть задний или передний дифференциалы, щелкнув переключатель и задействовав электронный замок дифференциалов, чтобы закрыть его. Это закрывает заднюю или переднюю оси и заставляет их работать как единое целое, а не независимо, как раньше. Автоматическая блокировка дифференциала также известна как LSD или Limited Slip Diff.

Блокировка дифференциала и дифференциал ограниченного трения

LSD никогда не сможет конкурировать или сделать автомобиль таким же способным, как автомобиль с задним шкафчиком Diff. LSD работает, допуская небольшое вращение колес, а затем автоматически включает LSD (Limited Slip Diff)

LSD (дифференциал повышенного трения)

LSD работает, ограничивая независимость между правой и левой осями. Наиболее распространенная технология Limited Slip Diff основана на пакете сцепления или на пружине с предварительным натягом.Он состоит из ряда фрикционных и стальных пластин, установленных между боковой шестерней и корпусом.
Эта технология работает, позволяя колесам нормально функционировать на асфальте и поверхностях с высоким сцеплением без необходимости зацеплять или расцеплять что-либо. Колеса могут вращаться с разной скоростью, например, при прохождении поворотов, но блокируются при движении по прямой, и блок сцепления или металлические пластины обнаруживают, что они находятся в ситуации с высоким крутящим моментом. Крутящий момент, исходящий от приводного вала, затем заставляет дифференциал закрыться.В теории это звучит неплохо, однако не так эффективно, как шкафчик дифференциалов или даже современная система TC. Однако это лучше, чем просто открытый дифференциал.

Противобуксовочная система Система контроля тяги

(TC) работает аналогично блокировке дифференциала, она активируется автоматически, как только автомобиль обнаруживает потерю тяги. Большинство транспортных средств позволяют отключить эту функцию, так как это может немного помешать продвижению вперед, особенно на песке.TC работает, обнаруживая потерю сцепления с колесами с помощью датчиков, а затем автоматически применяет тормоза только к колесам, которые потеряли сцепление с дорогой, тем самым передавая большую мощность и крутящий момент на колесо с наибольшим сцеплением. Он функционирует аналогично ручному механическому блокировщику дифференциалов, но не совсем так же, как сначала теряется сцепление с дорогой, и перед автоматическим включением TC необходимо пробуксовывать колеса. Это также снижает возможности автомобиля в определенных условиях бездорожья.

Заключение

Ваши блокирующие дифференциалы предназначены для того, чтобы вы, в первую очередь, не застряли, преодолевая внедорожное ограничение открытого дифференциала в сложных условиях вождения или на пересеченной местности. Это достигается за счет блокировки дифференциала для равномерного распределения мощности и крутящего момента на обе стороны дифференциала. Используйте блокираторы дифференциала с умом, чтобы защитить свой автомобиль, внедорожную трассу и окружающую среду.

Happy 4 Wheeling и помните, безопасность прежде всего !!!

Стоит ли блокировка заднего дифференциала?

Автомобили с задним приводом передают мощность тому колесу, которое больше всего в ней нуждается.Допустим, у вас две шины на дороге и только одна имеет сцепление с дорогой. Ваш неблокирующийся дифференциал будет передавать мощность на колесо, которое тоже не работает. Так стоит ли покупать задний дифференциал с блокировкой? Мне он вообще нужен?

Для определенных ситуаций это идеально, например, при повороте внутреннее колесо проходит меньшее расстояние, поэтому оно вращается медленнее, а внешнее колесо — быстрее. Дифференциал делает этот процесс плавным. Но иногда нужен шкафчик.

ПОДРОБНЕЕ : КОМПЛЕКТ ВЫРАВНИВАНИЯ ГРУЗОВИКА ЛУЧШЕ, ЧЕМ ПОДЪЕМНЫЙ КОМПЛЕКТ?

Зачем блокировать задний дифференциал?

На 4×4 или бездорожье вы можете застрять без блокировки дифференциала.Когда вы блокируете дифференциал, вы в основном выключаете его и превращаете заднюю ось в единую движущую силу. Таким образом, задняя ось вращает обе шины с одинаковой скоростью и мощностью.

Для бездорожья идеален, потому что мощность нужна везде. При движении менее чем с 4 колесами вам время от времени требуется толкать мощность везде, где ваш грузовик соприкасается с землей.

Скажите, что вы ведете машину, и вы едете по каменистому участку, а на некоторых участках вы едете на трех колесах. Что ж, с неблокируемым дифференциалом колесо, которое находится в воздухе, будет вращаться и отбирать мощность у трех других, которые на самом деле что-то делают для вашего автомобиля.Так стоит ли блокировать задний дифференциал?

Да! Без него вы не сможете мощно проползти мимо скал, у вас просто вечеринка, крутящаяся в воздухе колесом.

Что делают шкафчики в автомобиле 4 × 4?

Блокируемый дифференциал, блокировка дифференциала или блокиратор дифференциала являются частью стандартной трансмиссии автомобиля. На вашем грузовике 4 × 4 он останавливает работу дифференциала. Привод 4 × 4 в основном похож на два полноприводных автомобиля, поставленных встык.

На каждой оси есть дифференциалы, каждый комплект колес получает мощность от двигателя, и каждый дифференциал распределяет мощность на колесо, которое в ней больше всего нуждается.Когда у вас есть шкафчик на обоих концах, это остановит этот демократичный подход и вместо этого заставит двигаться оба колеса в единой форме без каких-либо предубеждений.

Если у вас есть рундуки на передней и задней оси, каждый из них задействует передний комплект, движущийся в унисон, а задний комплект, движущийся в унисон. Вы также можете установить дифференциал с центральной блокировкой. На автомобилях 4 × 4, где передняя и задняя части соединены, центральный дифференциал соединит их оба, чтобы получить одинаковую мощность и вращаться в унисон.

Плохо ли ехать с включенной блокировкой дифференциала?

Да! Обычное вождение по дорогам с твердым покрытием с включенной блокировкой дифференциала может вызвать серьезный стресс и поломки или необратимое повреждение трансмиссии в автомобиле.Линия движения каждой шины различна как спереди, так и сзади. Если дифференциал заблокирован, каждая шина должна будет буксовать или буксовать на дороге при каждом повороте.

Разблокированный дифференциал позволяет этому проскальзыванию быть частью нормальной работы. Если вы заблокируете его, вы потратите больше денег. Твой выбор.

Помогают ли шкафчики в грязи?

Да, конечно. Вождение по грязи — это беспорядок. Локеры помогут вашим шинам двигаться в унисон и обеспечат максимальное сцепление с дорогой.Правильный набор грязевых шин обеспечит наибольшую разницу, однако рундуки будут наиболее эффективно передавать мощность от двигателя к шинам.

Какой дифференциал повышенного трения лучше или блокируемый?

Дифференциал с автоматической блокировкой может разблокироваться и позволить внутреннему колесу свободно вращаться, но только при ограничении мощности. Дифференциал повышенного трения допускает некоторое проскальзывание между двумя боковыми шестернями, это позволяет обоим колесам обеспечивать одинаковое сцепление с дорогой, даже если одно вращается быстрее, чем другое.

Помогает ли блокировка заднего дифференциала на снегу?

Да, задний дифференциал с блокировкой поможет на снегу, но в тяжелых условиях. Для езды по снегу идеально подходит дифференциал повышенного трения. Вы получите идеальное сцепление с дорогой, сохраняя при этом больший контроль над автомобилем при одновременном повороте и маневрировании по снегу, льду и грязи.

Вы хотите, чтобы ваши колеса вращались в унисон, чтобы получить максимальное сцепление с дорогой, а дифференциал повышенного трения будет передавать большую мощность на колеса, которые имеют наибольшее тяговое усилие.При повороте дифференциал будет скользить, поэтому ваши колеса — нет.

Вам нужен задний шкафчик?

Вам понадобится задний рундук для бездорожья. При движении по дорогам с твердым покрытием шкафчик НЕ нужен , и это может даже привести к повреждению автомобиля.

При подъеме по скалам или неровным дорогам, где вы можете ехать с оторванным от земли колесом, задний рундук будет передавать мощность на каждое колесо, чтобы вы могли получить максимальное сцепление с дорогой. Значит, вы не застрянете!

Если вы едете по тротуару, где колеса не скользят, дифференциалы автомобиля вместо этого предназначены для скольжения.Повсюду тяговое усилие вызовет нагрузку на трансмиссию и может привести к поломке дорогих компонентов.

Можно ли добавить дифференциал блокировки в свой автомобиль?

Да, конечно. Блокировка дифференциалов обычно добавляется к автомобилям, которые планируют ездить по бездорожью. Это требует приличного объема работы, так как вы будете нырять под машину и возиться с трансмиссией. Это проще некоторых модификаций, дорого и обратимо.

В зависимости от вашего уровня езды по бездорожью и от того, как часто вы хотите ходить, может потребоваться один или два шкафчика.Блокировка дифференциалов также откроет вам гораздо больше возможностей для бездорожья. Вы сможете подняться на более крутые холмы, пересеченную местность и более глубокую грязь. Для повседневной семьи на выходных, блокировка дифференциала может не быть приоритетом.

Вы думаете добавить шкафчик к вашей поездке? Для некоторых они необходимы. Для вас стоит ли блокировка заднего дифференциала? Зависит от тебя. Их совершенно приятно иметь. Собираетесь на Baja 500 или Baja 1000? Они будут у каждого гоночного грузовика и Prerunner.

Спасибо, что прочитали, и оставайтесь грязными

Pickup Trucks 101: Что нужно знать о Traction

Отправленный Марком Уильямсом | 8 июня 2017 г.

Примечание редактора: Давние читатели PickupTrucks.com, возможно, помнят название этой серии, появившееся несколько лет назад. Чтобы лучше обслуживать наших менее опытных читателей, мы воскрешаем его, обсуждая некоторые из наиболее важных тем о пикапах.Начнем с одной из самых основных проблем — особенно при движении по скользкой улице с пустой грядкой — тяги.

В ближайшие месяцы у нас будет больше этих статей, посвященных основам, так что следите за обновлениями. И не стесняйтесь добавлять свои два цента или предлагать темы для обсуждения в разделе комментариев под статьей. Если вы не зарегистрированы для добавления комментариев, выделите несколько секунд и сделайте это сейчас. Мы хотим услышать, что вы хотите сказать.

Мэтью Барнс

Вы когда-нибудь пытались быстро разогнаться, чтобы выехать на скоростную трассу в плохую погоду, и застревали, вращая одно колесо? Открытые дифференциалы важны при поворотах, поскольку они позволяют внешней шине двигаться быстрее, чем внутренней. К сожалению, они также позволяют передавать всю мощность на колесо с наименьшим тяговым усилием.В большинстве условий вождения это нормально, но при движении в ненастную погоду или по пересеченной или грязной местности автомобиль может застрять, раскручивая одну шину на скользком месте, в то время как три других имеют отличное сцепление с дорогой. Транспортировка или буксировка тяжелого груза может еще больше затруднить вождение в таких условиях с открытым дифференциалом.

Для борьбы с этим многие производители предлагают в той или иной форме средства защиты тяги. Они варьируются от торможения вращающегося колеса (колес) с помощью антиблокировочной тормозной системы до блокировки дифференциала, чтобы оба колеса вращались с одинаковой скоростью, независимо от того, на какой поверхности находятся шины.Многие системы предлагают комбинацию, например Toyota Tacoma, которая имеет активную антипробуксовочную систему и электронную блокировку заднего дифференциала.

Антиблокировочная тормозная система

Многие производители предлагают стандарт антипробуксовочной системы ABS для своих пикапов и внедорожников. Некоторые производители выходят за рамки базовой антипробуксовочной системы с внедорожной версией. Эти типы систем можно найти на Toyota, Nissans, Jeep, Ford, GM, Rams и многих других. В автомобилях с ABS на каждом колесе есть датчики, которые определяют, заблокировано ли колесо, когда оно должно вращаться, и нужно ли активировать ABS для этого колеса.Эти же датчики и антиблокировочные тормозные системы используются для торможения колеса, которое вращается значительно быстрее, чем противоположное колесо на той же оси. Эти системы недорогие, поскольку в них используется уже установленное оборудование. Недостатком этих систем является то, что они могут издавать громкие скрежетающие звуки, перегреваться при чрезмерном использовании и вызывать дополнительный износ тормозной системы. Многие из них можно включать и выключать нажатием кнопки. Они также чувствительны к нажатию педали газа и тормозов и требуют некоторого обучения, но после освоения сцепления с ABS может оказаться бесценным.

Дифференциалы повышенного трения

Существует два основных типа дифференциалов повышенного трения: с приводом от зубчатой передачи и с приводом от сцепления. В дифференциалах с зубчатым приводом, которые часто называют дифференциалами Torsen, используются червячные винты и червячные передачи для управления величиной крутящего момента, передаваемого на каждую ось. В дифференциалах повышенного трения с шестеренчатым приводом нет ударов или хлопков, потому что они всегда включены. Они также прочные и не требуют специальных добавок к трансмиссионному маслу. Дифференциалы с зубчатым приводом работают по системе увеличения крутящего момента.Если дифференциал имеет отношение смещения 3: 1, он умножит крутящий момент на шине с низким сцеплением на 3 и отправит этот большой крутящий момент на шину с высоким сцеплением. Если колесо с меньшим сцеплением имеет сопротивление крутящему моменту 40 фунт-фут, то на другую сторону будет передаваться крутящий момент 120 фунт-фут. Обратной стороной этой системы является то, что когда одна шина не имеет тяги, дифференциал не может передавать крутящий момент на шину с тяговым усилием, потому что любое число, умноженное на ноль, равно нулю. Во многих ситуациях одновременное включение тормозов и дроссельной заслонки позволит передать достаточный крутящий момент на шину с тягой, чтобы автомобиль снова начал двигаться.Эти типы дифференциалов обычно используются в задних дифференциалах грузовиков и внедорожников, центральных дифференциалах полноприводных автомобилей и даже иногда в переднем дифференциале, например, в Ford F-150 Raptor, работающем по пустыне.

Дифференциалы с приводом от сцепления работают так же, как сцепление в механической коробке передач, но они используют ряд дисков сцепления, чтобы добавить крутящий момент к колесу с тяговым усилием. Часто они чувствительны к разнице скоростей между колесами, а это означает, что чем быстрее одно колесо вращается по сравнению с другим, тем больший крутящий момент передается на колесо с тягой.Эти дифференциалы могут передавать крутящий момент на колесо с тягой, даже когда противоположное колесо не имеет тяги. Обратной стороной дифференциалов с приводом от сцепления является то, что они со временем изнашиваются и нуждаются в ремонте. Они также требуют наличия фрикционных присадок в трансмиссионном масле для обеспечения их эффективной работы.

Блокировка дифференциала

Существует много типов блокировки дифференциалов, но все они работают, заставляя оба колеса вращаться с одинаковой скоростью, эффективно создавая распределение крутящего момента между колесами 50/50.Производители предлагают два основных типа блокировки дифференциалов: электронную блокировку и автоблокировку.

Дифференциалы с электронной блокировкой или электронные шкафчики работают с помощью электромагнита или соленоида для включения шкафчика. Они предлагаются во многих грузовиках и внедорожниках Toyota, Ford, Ram и Nissan. Они предсказуемы; водитель выбирает, когда включать или выключать механизм, но большинство из них может быть задействовано только тогда, когда автомобиль находится в режиме 4-Low, а не во время движения. Это может вызвать проблемы в нормальных условиях вождения, когда вы не хотите, чтобы дифференциал постоянно блокировался, но вы попадете в скользкое место, и автомобиль застрянет или значительно замедлится из-за пробуксовки одного колеса.Toyota Tacoma и 4Runner; Nissan Frontier; У Ford Raptor, F-150, F-250 и F-350 есть электронные шкафчики. Почтенный Ram 2500 Power Wagon имеет передний и задний дифференциалы с электронной блокировкой, а сзади — механизм повышенного трения с шестеренчатым приводом.

Автоблокировка дифференциалов активируется, когда одно колесо вращается примерно на 100 об / мин быстрее, чем другое колесо той же оси. Разница в скорости заставляет механизм активировать и блокировать оси вместе. Они могут зацепиться с треском и даже вызвать повреждение осей или дифференциала, если разница в сцеплении между двумя колесами велика.Они хорошо работают в большинстве условий. Eaton G80 от GM, используемый во многих его грузовиках и внедорожниках, является примером автоблокировки дифференциала. Автоматические запирающиеся шкафчики могут сработать, даже если одно колесо имеет нулевое сцепление или оторвано от земли. Обратной стороной является то, что водитель не может выбирать, когда включать или отключать шкафчик.

Другие типы блокировки или блокировки дифференциалов включают пневматические, гидравлические, тросовые, храповые и золотниковые. Есть даже несколько сложных электрических над вакуумом над гидравлическими системами, как в Mercedes-Benz G-Class.Большинство из них доступны как опции послепродажного обслуживания, и все они работают по-разному. Пневматические, гидравлические и тросовые дифференциалы похожи на электронные шкафчики в том смысле, что водители могут блокировать и разблокировать дифференциал, когда захотят. Дифференциалы с храповым механизмом всегда включены и позволяют внешнему колесу вращаться быстрее, чем внутреннее колесо, но ни одно из них не может вращаться медленнее, чем коронная шестерня в дифференциале. Золотники исключают дифференциал, поэтому крутящий момент всегда распределяется 50/50.

Какой дифференциал лучше всего подходит для вас?

У каждого типа тягового устройства есть свои преимущества и недостатки.Каждый из них работает по-разному в разных ситуациях, и не существует одного типа, который лучше всего подходит для всех. При выборе тягового устройства важными факторами являются стиль вождения, предпочтительные виды деятельности, климат и местоположение. Ниже приводится краткое описание типов тяговых устройств, обычно используемых в конкретной ситуации. Однако то, что лучше всего подходит для одного человека, может не сработать для другого в той же ситуации. Те, кто любит ползать, оснащают свои автомобили выбираемыми шкафчиками, такими как электронный шкафчик или воздушный шкафчик, потому что они обеспечивают максимальный контроль и предсказуемость в ситуациях с низким сцеплением.

При движении по грязи, снегу или обледенению зачастую проще управлять ограниченным скольжением или автоматическим запиранием, поскольку они срабатывают только при обнаружении скольжения. При транспортировке тяжелого груза или прицепа рекомендуется использовать дифференциал с зубчатым приводом, поскольку увеличенный вес на задней оси может создать большую разницу в сцеплении с дорогой между двумя колесами. В этой ситуации устройства типа сцепления будут изнашиваться быстрее, чем если бы они были слегка нагружены, а устройства автоматической блокировки будут задействоваться сильнее, что также приведет к большему износу.Катушки используются только в специальных целях, так как ими сложно ездить по улице в любых условиях.

Еще важнее, чем какое тяговое устройство или система у вас есть, — это знать, что у вас есть и как им пользоваться. Блокировка и дифференциалы повышенного трения ведут себя по-разному. Ограниченное скольжение с приводом от зубчатой передачи отличается от ограниченного скольжения с приводом от муфты, а автоматическое запирание отличается от выбираемого рундука. У вспомогательных средств противобуксовочной системы ABS также есть свои «сладкие места», в которых они работают лучше всего.Простое знание того, что есть у вашего пикапа и как его использовать в данной ситуации, позволит грузовику продолжить свой путь, несмотря на плохую погоду или пересеченную местность.

Cars.com фото Мэтью Барнса, Эван Сирс

Что именно делает блокировка дифференциала?

ИЗОБРАЖЕНИЕ Von Violago

В мире полноприводных автомобилей блокирующие дифференциалы — блокировки дифференциалов или «локеры», как их называют на внедорожниках , как говорят — подобны волшебным инструментам.

Прежде чем идти дальше, позвольте сказать, что шкафчики используются только в очень экстремальных условиях. Их нельзя использовать на дорогах, и их неправильное использование может привести к повреждению трансмиссии или даже к аварии.

Читать ниже ↓

Большинство транспортных средств обычно оснащены запирающимися шкафчиками на задней оси, но некоторые (в зависимости от конфигурации трансмиссии транспортного средства) могут иметь два или три, а в некоторых полноприводных автомобилях даже пять.

Все автомобили с полным приводом оснащены дифференциалом на переднем и заднем ведущем мостах.В случае задней оси, где большинство производителей устанавливают блокираторы, используется дифференциал, который заставляет левую и правую шины вращаться в заданном направлении, но не синхронно. Это связано с тем, что обе шины проходят разное расстояние во время поворотов, например, внешняя шина совершает больше оборотов, чем внутренняя.

Читать ниже ↓

Рекомендованные видео

Если и левая, и правая шина будут вращаться с одинаковой скоростью при включенных фиксаторах, возникает эффект торможения при резком повороте, который может вызвать нерегулярное и нестабильное управление.Это то, что делает рундук при включении на твердом, сухом дорожном покрытии, отсюда и необходимость в дифференциале. В условиях бездорожья «заблокированный» дифференциал заставляет левое и правое колесо одновременно вращаться для максимального сцепления с дорогой.

Читать ниже ↓

Это возвращает нас к тому, почему вам вообще нужна блокировка дифференциала. Это потому, что без блокировки дифференциала на ведущей оси, когда левая или правая шина — или даже обе шины — справляются с условиями движения по бездорожью, она поднимает шину в воздух.Назначение дифференциала как для левой, так и для правой шины состоит в том, чтобы предотвратить пробуксовку шин на разных скоростях, обеспечивая крутые повороты с небольшим сопротивлением.

В большинстве автомобилей вы не можете включить блокировку дифференциала, если автомобиль не находится в режиме 4WD low, или ее можно включить, когда автомобиль находится в режиме 4WD high.

Помните об этом, когда в следующий раз будете ездить на внедорожнике. Они могут спасти вас и ваш автомобиль.

Также читают

Оставить комментарий

Блокировка дифференциала 4×4 Руководство покупателя

ЕСЛИ У ВАС есть склонность к опасным трассам, от которых большинство населения избегает, тогда вам нужно будет гарантировать, что привод эффективно передается на все четыре колеса.Единственный способ обеспечить это — пара переднего и заднего дифференциалов с блокировкой.

При движении по бездорожью дифференциал всегда передает крутящий момент на колесо с наименьшим сопротивлением; поэтому, если полноприводный автомобиль теряет сцепление с дорогой (в воздухе, застревает в грязи и т. д.), колесо с наименьшим сцеплением будет вращаться неэффективно.

Блокировка дифференциалов предотвращает это, передавая одинаковый привод на оба колеса по оси, независимо от рельефа или сцепления, поэтому с блокировками переднего и заднего дифференциалов (выбираемыми или автоматическими) вы сможете проползти через большинство препятствий с небольшим количеством препятствий или без них. пробуксовка.

«Локеры — отличное вложение, поскольку они значительно улучшают возможности транспортного средства, давая владельцу возможность блокировать или разблокировать дифференциалы по мере необходимости и захватывать 100% доступного крутящего момента и равномерно распределять его на оба конца оси», Об этом нам сообщил инженер-конструктор Harrop Себастьян Чивитарезе. «Это позволяет водителю сохранять скорость на бездорожье и безопасно перемещаться по пересеченной местности, не теряя сцепления с дорогой. Это одинаково полезно для обычного туриста или при буксировке по скользкой поверхности, такой как лодочные аппарели.

«В конечном счете, шкафчики уменьшают потерю сцепления с дорогой», — сказал он.

Под замком

РАСПРОСТРАНЕННОЕ заблуждение многих экспертов по полноприводным автомобилям состоит в том, что при переключении транспортного средства в режим «4WD» мощность будет постоянно передаваться на все четыре колеса. Однако в определенных сценариях стандартное транспортное средство с открытыми дифференциалами будет передавать привод только тому колесу, которое легче всего вращать на любой заданной оси, будь то колесо в грязи или в воздухе.

«Шкафчик позволяет использовать полный привод на оба колеса, даже если одно из них находится в отрыве от земли», — сказал переводчик запчастей Terrain Tamer Чарли Данбар.«Итак, когда колесо приземляется, у вас уже есть движение, позволяющее набрать сцепление и выбраться из плохого места».

Менеджер по маркетингу бренда

ARB Марк Бергер добавил: «С блокировкой дифференциала вы можете заблокировать дифференциал, чтобы он не вращал левое и правое колесо оси независимо друг от друга, заставляя оба колеса вращаться с одинаковой скоростью независимо от какое колесо имеет сцепление, а какое нет ».

Установка набора шкафчиков дифференциала и возможность блокировать и разблокировать дифференциалы при необходимости экспоненциально увеличивает внедорожные возможности автомобиля, при этом 100 процентов доступного крутящего момента могут равномерно распределяться на оба конца оси.

Как объяснил Джастин Хеттрик, менеджер по подвеске и трансмиссии TJM, шкафчик дифференциала обеспечивает мгновенное сцепление с дорогой: «Внедорожные качества почти любого полноприводного автомобиля увеличиваются вдвое. Шкафчик может быть устройством, которое заставит вас пересечь бездну, о которой вы даже не думали, что сможете ».

Межосевое расстояние

ЦЕНТРАЛЬНЫЙ дифференциал, как следует из названия, расположен — в полноприводных и постоянных полноприводных моделях, таких как популярный универсал LandCruiser 200 Series — между передним и задним дифференциалом.Однако, в отличие от переднего и заднего дифференциалов, центральный дифференциал будет распределять мощность 50/50 спереди назад, а не из стороны в сторону каждой оси.

Блокировка центрального дифференциала необходима для обеспечения привода как на переднюю, так и на заднюю оси; Тем не менее, передние и задние дифференциалы по-прежнему необходимы для равномерного распределения привода из стороны в сторону.

«Транспортные средства с центральным дифференциалом (и без рундуков) могут передавать привод на любое из четырех колес транспортного средства, но мощность по-прежнему будет передаваться только на одно колесо, и это будет колесо с наименьшим сцеплением», — пояснил Бергер.

Передняя и задняя?

ВЫБОР переднего или заднего рундуков в конечном итоге зависит от типа транспортного средства и уже установленного оборудования. Например, некоторые автомобили имеют заводской дифференциал повышенного трения (LSD), и поэтому может быть разумным решением выбрать шкафчик спереди и оставить задний без изменений. Для автомобилей с открытыми дифференциалами задний рундук является гораздо более популярным выбором, так как он больше подходит для различных ситуаций на бездорожье.

«Если автомобиль имеет только открытые дифференциалы, мы обычно рекомендуем заднюю часть, которая будет более эффективной при подъеме на бездорожье», — сказал Себастьян Чивитарезе. «Если в автомобиле установлен заводской LSD сзади, гораздо лучшим решением будет установить ELocker спереди и оставить LSD сзади».

По словам Марка Бергера, задние рундуки дадут вам максимальную отдачу, так как задняя подвеска будет больше прогибаться и оставаться в контакте с землей, сохраняя этот важнейший импульс.Однако передние шкафчики не лишены своих преимуществ, как объяснил Бергер: «Передний шкафчик идеально подходит для подъема на холмы или вытаскивания вас через последнюю часть болота или через выступ скалы. Но передние шкафчики также могут ограничить вашу управляемость, когда вес приходится на переднюю ось (т. Е. На ровной поверхности и на спуске), поэтому вы должны быть осторожны при их использовании ».

Третий и более эффективный вариант — установка рундуков как на передний, так и на задний дифференциалы.

«Почему мы не можем просто иметь и то, и другое?» — спросил Бергер.«Блокиратор на одной оси улучшит ваш полный привод с 50% до 75%, а установка фиксаторов на обоих дифференциалах обеспечит вам 100% -ный привод».

Зачем нужны качественные шкафчики?

РАССМОТРЕНИЕ шкафчика — важный инструмент для тех, кто ищет удаленные, труднодоступные кемпинги, важно не «удешевить» и приобрести нестандартный блок, который заставит вас пожелать, чтобы вы отделили больше монет уважаемому бренду. . Пройдите по Интернету, и вы быстро найдете множество продуктов с сомнительных веб-сайтов, но проведите исследование, и вы обнаружите, что покупка у известной, уважаемой компании имеет гораздо больше смысла.

«Шкафчик — это не тот компонент, на котором вы хотите сэкономить и довольствоваться более низким брендом или качеством», — сказал Себастьян Чивитарезе. «Если что-то пойдет не так на трассе, вы можете остаться в затруднительном положении.

«Стоимость извлечения дифференциала и устранения проблем быстро превысит первоначальные вложения в покупку высококачественного шкафчика».

Марк Бергер из

ARB не может с этим согласиться: «В конце концов, шкафчик является важным механическим компонентом трансмиссии вашего автомобиля, и поэтому он будет хорошо служить владельцам 4WD, чтобы они уважали автомобиль, на который они полагаются. безопасно и надежно доставить их туда, куда они собираются, и обратно.

«Как технический и механический компонент, снятие и установка могут быть как дорогостоящими, так и трудоемкими, поэтому стоит приобрести продукт, который, скорее всего, прослужит дольше и будет поддерживаться производителем и установщиком.

«Качественные, проверенные производители придерживаются высоких отраслевых стандартов, и тысячи клиентов по всему миру должны заботиться о них, верят им, что они поддержат их продукт и своих клиентов».
Как всегда, проверенные бренды будут предлагать многолетнюю гарантию: например, TJM и ARB предлагают пятилетнюю гарантию на свои соответствующие Pro Locker и Air Locker, а Harrop и Terrain Tamer предлагают трехлетнюю гарантию на ELocker.

«Нестандартные шкафчики просто не сделаны из тех же высококачественных материалов, они не прошли те же исследования, разработки и разработки, и не прошли те же испытания, чтобы создать качественный конечный продукт», — пояснил Чарли Данбар. . «Поломка некачественных шкафчиков — это обычное дело, и, конечно же, они могут стать причиной поломки других частей».

Выбор v Автоматический шкафчик

Control — это основное различие между автоматическим шкафчиком и шкафчиком с возможностью выбора; у вас есть контроль с помощью выбираемого шкафчика, и у вас нет контроля с помощью автоматического шкафчика.Важно выбрать, когда блокировать и разблокировать дифференциалы, поскольку это может снизить нагрузку на компоненты трансмиссии автомобиля.

«В автоматическом шкафчике дифференциалы всегда блокируются до тех пор, пока не будет приложено достаточное усилие на повороте, чтобы освободить механизм блокировки от дифференциала», — сказал Марк Бергер из ARB. «Конструкция многих автоматических шкафчиков может стать причиной интересного поведения на дороге, поскольку они блокируются и разблокируются и могут привести к ненужному износу трансмиссии и шин автомобиля».

Ограничения LSD

Обычно для автомобилей, выставленных на продажу в выставочном зале, имеется открытый дифференциал спереди и дифференциал повышенного трения сзади.Задача дифференциала повышенного трения заключается в том, чтобы направлять мощность (или привод) от колеса с меньшим тяговым усилием и направлять ее к противоположному колесу на той же оси.

«LSD долгое время считались отличным вариантом для задней части многих полноприводных автомобилей, но у них есть свои ограничения», — сказал Бергер. «LSD работают так же, как и автоматический шкафчик, где требуется определенное усилие на повороте, чтобы ослабить сопротивление, позволяющее дифференциалу свободно вращаться и передавать привод на колесо с наименьшим сцеплением.”

LSD никогда не может быть заблокирован на 100% и имеет ограничения.

«LSD по своей конструкции построены из таких компонентов, как диски сцепления, которые подвержены износу, и, учитывая, что они приводятся в действие каждый раз, когда вы управляете автомобилем, функциональность дифференциала будет постепенно ухудшаться, становясь все менее и менее эффективной», — добавил Бергер.

Чарли Данбар из Terrain Tamer добавил: «LSD не может подавать полную мощность на колесо, которое в нем нуждается, и всегда будет отдавать часть ее колесу без тяги.”

Плюсы и минусы: шкафчики с возможностью выбора

PROS
• Снижает износ компонентов автомобиля
• Более тихая работа
• Мгновенное тяговое усилие
• Можно включать и выключать
• Встроенный сжатый воздух (с воздушными замками)
• Может блокировать одну или обе оси независимо ( при обкатке передних и задних рундуков)

МИНУСЫ
• Дороже
• Текущее обслуживание (воздуховоды / проводка)

Плюсы и минусы: автоматические шкафчики

PROS
• Водителю не нужно блокировать / разблокировать дифференциал
• Более дешевая альтернатива
• Чисто механический (без воздуховодов или проводов)

МИНУСЫ
• Водитель не может управлять блокировками
• Более шумный, чем выбираемые рундуки
• Может повлиять на ходовые качества автомобиля
• Может увеличить износ компонентов трансмиссии и шин
• Труднее рулить до точки отсоединения

Типы шкафчиков

ЭЛокеры

ЭЛОКЕР — это шкафчик с возможностью выбора, но он отличается от шкафчиков с пневматическим приводом (TJM’s Pro Locker и ARB’s Air Locker) тем, что вместо него используется электрический магнит; который вращает пластину аппарели, чтобы зафиксировать стопорные штифты и стопорную пластину, которая фиксирует боковую шестерню в корпусе.При расцеплении магнит освобождается, и стопорная пластина возвращается в свое разблокированное положение с помощью возвратной пружины.

«ELockers — это довольно простая конструкция с точки зрения установки», — сказал Данбар. «Также есть преимущество в отсутствии воздуховодов для запуска или компрессора, который нужно установить или купить».

ELocker спроектирован и изготовлен в Австралии, с прецизионной обработкой на станке с ЧПУ и зубчатыми колесами, изготовленными методом прецизионной ковки и термообработки.Внутренние шестерни от Eaton специально предназначены для тяжелых условий эксплуатации и обеспечивают повышенную прочность и долговечность по сравнению со стандартными шестернями.

«Запатентованные системы электронных шкафчиков с четырьмя шестернями затем производятся в Австралии и управляются вручную с помощью электромагнита, питаемого от аккумуляторной батареи транспортного средства», — добавил Данбар.

Еще одним преимуществом ELocker является то, что он не требует внешнего модуля, компрессора или шлангов; просто щелкни и забудь.Этому механизму блокировки доверяют OEM-производители во всем мире — возьмите, например, Chevy Colorado ZR2, в котором используются технологии как в переднем, так и в заднем дифференциале, что еще раз подтверждает надежность и надежность конструкции.

Шкафчик TJM Pro

TJM Pro Locker изготовлен из высокопрочного чугуна SG, а шестерни толще, чем шестерни оригинального оборудования. Узел крышки фланца имеет дополнительную толщину, чтобы использовать более длинные болты коронного колеса, опять же для увеличения прочности.

Используя сжатый воздух, когда шкафчик активирован, внутреннее кольцо переключателя входит в зацепление с кольцом блокировки. Когда Pro Locker задействован, он образует прочную связь между несущей и боковыми шестернями. Дифференциал теперь заблокирован и будет передавать 50/50 привода на оба колеса по оси.

Привод уникальной конструкции работает как поршень двигателя. Вилка находится на верхней части селекторного кольца, направляя его поперек при включении или выключении. Это закаленное кольцо переключателя соединяется с стопорным кольцом через четыре металлических штыря.Закаленное стопорное кольцо распределяет силы внутри и снаружи, увеличивая его запирающую способность.

Воздушный шкаф ARB

Выбираемый Air Locker

ARB устанавливается в текущий корпус дифференциала автомобиля и заменяет все, кроме ведущей шестерни и шестерни, новыми модернизированными компонентами для дополнительной прочности.

«Основа конструкции заключается в том, что сжатый воздух подается от бортового компрессора, прижимая внутреннее стопорное кольцо к крестовине», — пояснил Марк Бергер.

Air Locker имеет четыре крестовины, которые являются компонентами, которые позволяют дифференциалу направлять привод на левое или правое колесо.

«Стопорные кольца блокируют крестовины шестерни относительно корпуса, что предотвращает действие дифференциала и, следовательно, обеспечивает равную передачу привода на левое и правое колесо на оси», — сказал он. «Когда Air Locker выключен, давление воздуха сбрасывается, и внутренние шестерни снова могут свободно вращаться, позволяя дифференциалу выполнять свою работу.”

Существенным преимуществом ARB Air Locker является то, что он может быть задействован на любой скорости — в отличие от ELocker — поэтому водители могут щелкнуть ими в нужный момент, не останавливаясь.

Обладая более чем 35-летним опытом, компания ARB заявляет, что использует собственные высокоавтоматизированные станки с ЧПУ, которые отличаются многократным выполнением жестких допусков и прецизионной формы, которая постоянно проверяется с помощью программируемых роботизированных измерений.

Автоматические шкафчики

Такие бренды, как Lokka, производят шкафчики, не требующие ручного управления.

«Считайте Lokka альтернативным набором планетарных шестерен», — поясняет компания. «Когда заводские шестерни работают или двигаются, шестерни Lokka тоже. Разница в том, что шестерни Lokka запускаются из заблокированного положения, тогда как обычные шестерни вращаются свободно.

«Механизм Lokka позволяет колесу вращаться быстрее, чем скорость, с которой его вращает дифференциал (действие дифференциала), но никогда не позволяет колесу вращаться медленнее, чем скорость вращения дифференциала и двигателя (тяга).Таким образом, колесо никогда не может перестать вращаться, если его ведет двигатель, но в повороте его можно заставить действительно вращаться быстрее. В отличие от обычного дифференциала, двигатель никогда не может вести одно колесо быстрее другого ».

Специальное предложение ко Дню отца: подпишитесь на 4X4 Australia и сэкономьте 50% *
Типичный журнал для австралийских любителей полноприводных автомобилей и бездорожья. (* только ограниченное время)

Для чего нужна блокировка дифференциала?

Для чего нужна блокировка дифференциала.

Что дает блокировка заднего межколесного дифференциала на SUV 4х4: Сила в кнопке?

Блокировка дифференциала. Какие преимущества дает наличие блокировки диференциала. Блокировка «Квайф» для ВАЗ, ГАЗ, УАЗ

Блокировка дифференциала – распределение крутящего момента в тяжелых условиях

Что такое дифференциал и для чего нужны блокировки

5 правил работы с принудительными блокировками — Журнал «4х4 Club»

Блокировка заднего межколесного дифференциала: зачем нужна и как работает? | АвтоGARAGE

Самоблокирующийся дифференциал — как это работает — журнал За рулем

Ахиллесова пята

Дискотека

Червоточина

На своем месте

КЛАССОВОЕ ДЕЛЕНИЕ

Изучаем конструкцию основных типов самоблокирующихся дифференциалов. Какой самоблок (если он, конечно, не установлен на заводе) подойдет для вашего автомобиля?

Как правильно использовать блокировку дифференциала — 4SITE 4×4 Tires

Что такое Diff Lock?

Почему ваша блокировка дифференциала так важна?

Как использовать блокировку дифференциала при вождении

ПРАВДА ОБ ОТКРЫТОМ VS. ЗАБЛОКИРОВАННЫЕ ДИФФЕРЕНЦИАЛЫ

Нужны ли мне шкафчики дифференциала?

Теперь пора поговорить о различных типах блокировок дифференциала, которые вы можете приобрести для своего автомобиля.

4-х колесный привод и блокируемый дифференциал — 4WheelDriveGuide

Как работает электронная блокировка дифференциала?

Стоит ли блокировка заднего дифференциала?

Зачем блокировать задний дифференциал?

Что делают шкафчики в автомобиле 4 × 4?

Плохо ли ехать с включенной блокировкой дифференциала?

Помогают ли шкафчики в грязи?

Какой дифференциал повышенного трения лучше или блокируемый?

Помогает ли блокировка заднего дифференциала на снегу?

Вам нужен задний шкафчик?

Можно ли добавить дифференциал блокировки в свой автомобиль?

Pickup Trucks 101: Что нужно знать о Traction

Антиблокировочная тормозная система

Дифференциалы повышенного трения

Блокировка дифференциала

Какой дифференциал лучше всего подходит для вас?

Что именно делает блокировка дифференциала?

Блокировка дифференциала 4×4 Руководство покупателя

Под замком

Межосевое расстояние

Передняя и задняя?

Зачем нужны качественные шкафчики?

Выбор v Автоматический шкафчик

Ограничения LSD

Плюсы и минусы: шкафчики с возможностью выбора

Плюсы и минусы: автоматические шкафчики

Типы шкафчиков

ЭЛокеры

Шкафчик TJM Pro

Воздушный шкаф ARB

Автоматические шкафчики

Добавить комментарий Отменить ответ
