Мосты автомобиля ЗИЛ-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий

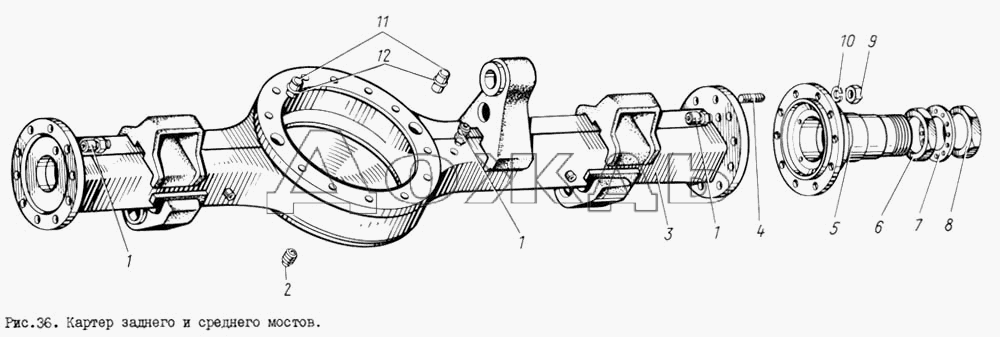

Устройство заднего и среднего мостов показано на рис. 1.

Устройство редукторов заднего, среднего и переднего мостов показано на рис. 2 и 3.

Устройство поворотного кулака и привода колеса переднего моста показано на рис. 4.

Главные передачи мостов — двойные, состоящие из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с косыми зубьями.

Передаточное число конической пары 1,727, передаточное число цилиндрической пары 4,25 и общее передаточное число редуктора 7,339.

Редукторы (рис. 2) заднего и среднего мостов установлены сверху картера моста и крепятся к нему горизонтальным фланцем.

Редукторы заднего и среднего мостов имеют следующее различие.

На обоих концах вала ведущей конической шестерни редуктора среднего моста установлены фланцы 29 и 33 для крепления карданных валов Фланец 33 большего размера установлен на переднем конце вала, а фланец 29 меньшего размера — на заднем конце вала.

Конический роликоподшипник 31 закрыт крышкой 28 с установленным в ней сальником.

Упорная шайба 30 внутреннего кольца роликоподшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо С.

На переднем конце вала ведущей конической шестерни редуктора заднего моста установлен фланец 21, имеющий те же размеры, что и фланец 29 заднего конца вала редуктора среднего моста.

На заднем конце вала редуктора заднего моста вместо фланца установлена распорная втулка 26, а конический роликоподшипник и конец вала закрыты глухой крышкой.

Упорная шайба 27 не имеет маслоотгонной канавки. В остальном детали редукторов заднего и среднего мостов одинаковы.

Редуктор (рис. 3) переднего моста крепится к картеру моста вертикальным фланцем.

Шестерни, дифференциалы, гнезда подшипников, фланец 24 вала ведущей конической шестерни и все подшипники, кроме подшипника 29 переднего конца вала ведущей конической шестерни редуктора переднего моста, одинаковы с деталями редуктора заднего моста.

Упорная шайба 22 внутреннего кольца конического роликоподшипника ведущей конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо П.

В крышке 26 (см. рис. 1) правого люка картера редуктора заднего и среднего мостов установлен болт-съемник 27, служащий для выпрессовки пальца реактивной штанги из верхнего реактивного рычага задней подвески.

Во фланце крышки 32 (рис. 3) конического двухрядного роликоподшипника ведущей цилиндрической шестерни редуктора переднего моста имеется отверстие с резьбой, в котором ввернута для хранения пробка 31, используемая для закрывания отверстия в картере сцепления при преодолении брода.

Передний ведущий мост снабжен поворотными кулаками и рулевой трапецией.

У основания рычагов рулевой трапеции в корпусы поворотных кулаков ввернуты и заварены упорные болты, ограничивающие углы поворота колес.

Полуоси 22 (рис. 4) переднего ведущего моста снабжены шариковыми шарнирами постоянной угловой скорости.

На шейках полуосей заднего и среднего мостов, а также на шейках кулаков шарниров полуосей переднего ведущего моста установлены головки 32 (рис. 4) и 22 (см. рис. 1) подвода воздуха к шинам колес.

На наружных торцах фланцев полуосей установлены шинные краны 6 (см. рис. 1 и 4).

В верхних стенках картеров редукторов всех мостов имеются наливные отверстия, закрытые пробками.

Через эти отверстия можно проверить состояние зубьев конических шестерен и правильность пятна контакта.

Схемы и устройство мостов ЗИЛ-131 opex.ru

Меню

  • Новости
  • Статьи
  • Видеоматериалы
  • Фотоматериалы
  • Публикация в СМИ
  • 3D-тур

Будь в курсе

Новости, обзоры и акции

23. 11.2022

Мосты у грузового автомобиля ЗИЛ-131 представляют собой сложные, состоящие из множества отдельных узлов, агрегаты. Они выполняют несколько функций: обеспечивают соединение между правыми и левыми колесами, а также делают их автономными друг относительно друга. Внутри мостов расположены механизмы, которые передают крутящий момент от двигателя к колесам. Агрегаты постоянно подвержены нагрузке со стороны колес и подвески.

Передний мостовой агрегат оснащен главной передачей, которая смонтирована в горизонтальном банджо. Так назвали срединную часть моста, имеющую форму корпуса известного музыкального инструмента.

Мост не просто служит конструкцией, удерживающей колеса, но и отвечает за синхронизацию их вращения. Поэтому он разделен на две самостоятельные половины, связанные между собой редуктором. К мостам крепятся подвески с амортизаторами, которые гасят колебания и вибрации во время движения. Одним словом, устройство моста ЗИЛ-131 – довольно сложная и функциональная конструкция.

Конструктивные особенности мостов ЗИЛ-131

ЗИЛ-131 – среднетоннажный грузовой автомобиль, с грузоподъемностью 5 тонн. У него три пары колес, и предусмотрены 3 моста: два – под грузовой платформой, на которые ложится основная тяжесть транспортируемых грузов, и один под кабиной.

Агрегаты под грузовой платформой называются средним и задним. Они – ведущие и конструктивно почти идентичные. А под кабиной располагается передний мост, который является не только ведущим, но и управляемым. Таким образом, у грузовика ЗИЛ-131 все мосты являются ведущими.

Есть и еще одна особенность в устройстве переднего моста ЗИЛ-131, которая отличает его от среднего и заднего мостов. У переднего редуктор расположен горизонтально, а у среднего и заднего – вертикально.

Монолитная конструкция, которую можно увидеть, если наклониться и заглянуть под ЗИЛ, это всего лишь картер – прочный стальной корпус, внутри которого скрыты все механизмы.

В средней части, которая является картером главной передачи, находится редуктор. От него отходят полностью разгруженные полуоси с фланцами. Каждую полуось уплотняют сальником, который помещается во фланце мостовой балки.

Мосты у ЗИЛ-131 имеют сварную конструкцию и собраны из двух штампованных половин с фланцами и крышкой.

Передний мост

На полуосях переднего моста ЗИЛ-131 установлены ШРУСы – шарниры равных угловых скоростей с максимальным углом поворота в 30°. Одной из особенностей переднего моста является наклон стержня шарнира поворотного соединения, который называется шкворнем. Ниже изображена полуось со ШРУСом и шкворнем.

Список товаров:

Полуось (Шрус) ПМ переднего моста ЗИЛ-131; левая (короткая) L=980мм

Редуктор переднего моста ЗИЛ-131

Вал карданный ЗиЛ (L=1194+139 мм.

) передний мост ЗиЛ-131

Передний мост отвечает за вращение передних колес, которые в свою очередь подчиняются рулевому механизму и обеспечивают повороты транспортного средства. Поэтому основным узлом переднего и заднего мостов является механизм главной передачи, через который крутящий момент передается от коробки передач колесам.

По своей сути главная передача является редуктором (на фото). Он крепится к картеру моста фланцевым соединением, которое располагается вертикально.

В переднем мосте главные передачи – сдвоенные. Состоят из двух конусообразных зубчатых шестерен со спиралевидными зубьями и пары зубчатых колес цилиндрической формы с косыми зубьями. Этот узел крепится к картеру моста болтами. Большинство деталей главной передачи переднего моста такие же, как у заднего. Это:

  • Зубчатые колеса.
  • Механизмы, передающие мощности вращения колесам, называемые дифференциалами. В мостах эти механизмы  раскладывают один получаемый от двигателя поток мощности на два взаимозависимых по своим угловым скоростям и направляют их через вращение полуосей колесам.
  • Подшипниковые гнезда.
  • Фланец вала конической шестерни.
  • Подшипники.

Отличается только подшипник переднего торца вала конической шестерни. На ней шайба имеет направленную влево спиралевидную канавку для оттока масла. Ниже на снимке изображен вал конической шестерни со шлицами.

В цилиндрической шестерне главной передачи встроен двухрядный подшипник с крышкой, во фланце которой имеется резьбовое отверстие. В него ввернута пробка, закрывающая отверстие в картере сцепления, когда грузовой автомобиль ЗИЛ-131 преодолевает брод.

В стенках картеров редукторов на всех мостах имеются заливные отверстия с пробками. Через эти отверстия проверяют зубья на конических шестернях. Ниже расположена схема устройства переднего моста ЗИЛ-131.

На рис.: Передний мост:

I — шарнир равных угловых скоростей; II — главная передача; 1 — ступица; 2 и 59 — фланцы; 3 — цапфа; 4 — защитный кожух трубки подвода воздуха; 5 — канал подвода воздуха; 6 — шинный кран; 7 — внешняя гайка; 8 — внутренняя гайка; 9 — замочная шайба; 10 — шланг подвода воздуха к шине; 11 — наружная манжета; 12 — шланг подвода воздуха к головке; 13 и 21 — уплотнения; 14 — гайка; 15 — тормозной кронштейн; 16 — угольник; 17 и 33 — пробки; 18 — поворотный рычаг; 19 — регулировочная прокладка; 20 — сальник корпуса поворотного кулака; 22 — полуось; 23 — шаровая опора; 24 — сальник полуоси; 25 — картер; 26 — опорная шайба шаровой опоры; 27 — кулак; 28 — заглушка; 29 — корпус поворотного кулака; 30 — нижние регулировочные прокладки; 31 — нижняя прокладка регулировочного кулака; 32 — головка трубки подвода воздуха; 34 — внутренняя манжета ступицы; 35 — предохранительный клапан; 36 — болт подшипника крепления дифференциала; 37 — пробка контрольного отверстия; 38 — чашка дифференциала; 39 — зубчатое колесо полуоси; 40 — опорная шайба; 41 — крышка подшипника; 42 — стопор гайки; 43 — регулировочная гайка; 44 — картер главной передачи; 45 — сателлит; 46 — опорная шайба сателлита; 47 — крестовина дифференциала; 48 и 56 — крышки подшипников; 49 и 55 — стаканы подшипников; 50 и 61 — регулировочные прокладки; 51 — цилиндрическое колесо; 52 — цилиндрическая шестерня; 53 — коническое колесо; 54 — коническая шестерня; 57 — маслоотгонная шайба; 58 — манжета; 60 — ведущий вал конической шестерни; 62 — регулировочная шайба; 63 — крышка; 64 — цилиндрический роликовый подшипник; 65 — пробка сливного отверстия.

Средний и задний мосты

Задний и средний мосты на ЗИЛ-131 – разрезные, соединенные фланцами. Редукторы этих мостов идентичные, как по устройству, так и по размещению. Одна пара представлена коническими шестернями со спиралевидными зубьями, вторая пара состоит из цилиндрических зубчаток с косо расположенными зубьями.

Картеры главных передач размещаются сверху и крепятся к корпусу мостов фланцевым соединением. Главная передача среднего моста считается проходной. Средний и задний мосты взаимозаменяемы. Механизм, передающий мощность – конической формы с четырьмя планетарными шестернями. Полуоси, как и у переднего моста, разгруженные, с фланцевым соединением. Крепятся к колесным ступицам, которые смонтированы на концах балки роликовыми подшипниками. Ниже можно ознакомиться со схемой заднего и среднего моста ЗИЛ-131.

На рис.: I — задний мост; II — промежуточный мост;

1 — ступица; 2 — разжимная втулка; 3 — правая полуось; 4 — цапфа; 5 — защитный кожух трубки подвода воздуха в шине колеса; 6 — шинный кран; 7 — внешняя гайка подшипников; 8 — внутренняя гайка подшипников; 9 — замочная шайба; 10 — шланг подвода воздуха к шине; 11 — шланг подвода воздуха к головке; 12 — разжимной кулак; 13 — сальник; 14 — гайка; 15 — кронштейн; 16 — угольник; 17 — масленка; 18 — уплотнитель наконечника шланга; 19 — предохранительный клапан; 20 — картер; 21 — манжета полуоси; 22 — головка подвода воздуха; 23 и 24 — внутренний и наружный сальники ступиц; 25 — предохранительный клапан; 26 — крышка; 27 — прокладка; 28 — коническая шестерня; 29 — пробка заливного отверстия; 30 — коническое колесо; 31 — роликовый подшипник; 32 — распорная втулка; 33 — цилиндрическая шестерня; 34 — гнездо подшипника; 35 — регулировочная прокладка; 36 — двухрядный подшипник; 37 — крышка подшипника; 38 — гайка подшипника цилиндрической шестерни; 39 — регулировочное кольцо; 40 — цилиндрическое колесо; 41 — опорная шайба сателлита; 42 — сателлит; 43 — крестовина дифференциала; 44 — зубчатое колесо полуоси; 45 — левая полуось; 46 — опорная шайба шестерни полуоси; 47 — чашка дифференциала; 48 — пробка сливного отверстия; 49 — картер главной передачи; 50 — гайка подшипника дифференциала; 51 и 64 — фланцы крепления карданных валов; 52 — проходной вал; 53 — регулировочная прокладка; 54 — стакан подшипника; 55 — крышка; 56 — упорная шайба; 57 — пробка сливного отверстия; 58 — крышка подшипников; 59 — маслоотгонная шайба; 60 — конический роликовый подшипник; 61 — регулировочная шайба; 62 — цилиндрический роликовый подшипник; 63 — манжета.

Редукторы

Главная передача на ЗИЛ-131 является частью трансмиссии и связана с коробкой переключения передач. Состоит из следующих элементов:

  • Корпуса КПП с крышкой.
  • Первичного вала с конусообразной шестерней и подшипниками.
  • Ведущей шестерни с валом.
  • Двух ведомых шестерней: цилиндрической и конической.

Список товаров:

Вал карданный СМ ЗИЛ-131 н/о дизель моста среднего

Шестерня полуоси Z=22 шлиц=18 h=50 заднего моста Зил-131

Подшипник 50х90х20 ролик.радиал. 1-ряд.; обойма неподвиж. моста заднего/ЗИЛ-131/

Корпус крепится болтами к балке моста. Два болта находятся внутри, и добраться до них можно только через боковую крышку.

Конические дифференциалы устанавливаются в картерах главных передач. Они одинаковые на всех трех мостах. Каждый крепится на двух подшипниках.

Схема показывает устройство и работу дифференциалов переднего моста. Под буквой «а» показано состояние шестерен, когда автомобиль движется по прямой, а шестерни-сателлиты находятся в состоянии покоя. Под буквой «б» – автомобиль движется с поворотом, соответственно скорости у ведущих колес отличаются. В этом случае планетарные шестерни совершают обороты вокруг своих осей.

У заднего и промежуточного мостов редукторы имеют несколько отличий: на среднем имеется коническая шестерня, оба конца которых завершаются вмонтированными фланцами. На них крепятся карданные валы. Больший фланец установлен на переднем конце вала. А фланец меньшего размера – на заднем конце.

На этом же промежуточном мостовом агрегате роликовый подшипник закрыт крышкой, поверх которой надета манжета. Внутреннее кольцо подшипника снабжено шайбой с маслоотводящей канавкой, направленной вправо.

Цилиндрическая шестерня, играющая ведущую роль, изготовлена вместе с валом, на котором она посажена. Этот вал вращается на двух подшипниках: цилиндрическом игольчатом и двухрядном конусообразном. Первый подшипник устанавливается с заранее подобранным кольцом и не нуждается в дополнительной регулировке. А вот коническим шестерням требуется регулировка осевого зазора, которая выполняется за счет подбора регулировочных шайб соответствующей толщины. Правильность регулировки проверяется динамометром по усилию, которое затрачивается на проворачивание вала в подшипниках. Это усилие должно составлять 1,3—2,7 кгс.

Передний конец этого вала замыкается фланцем, а на задний установлена распорная втулка. Игольчатый подшипник и конец вала закрыты крышкой.

Между картером и подшипниками проложены прокладки. Ведомая шестерня в форме зубчатого венца закреплена между чашек дифференциала. Когда работает редуктор, крутящий момент изменяется в обеих группах шестерней по числовому значению, а в паре конических шестерен и по направлению.

Правильное зацепление конусообразных шестерен проверяют по образовавшемуся на зубьях пятну контакта. Оно должно составлять 2/3 длины зубьев.

Картеры заднего и среднего мостов имеют заливное и сливное отверстия, через которые в них заливается трансмиссионное масло. У переднего моста ЗИЛ-131 заливное отверстие расположено в крышке балки, а сливное – в нижней части балки.

Шестерни редуктора смазываются разбрызгиванием. В картере есть небольшие отверстия. Масло заливается в картеры всех трех мостов. На это уходит примерно 5 литров.
