Автомобили с независимой задней подвеской. Независимая подвеска

Прогресс постепенно стирает разницу между различными конструктивными решениями. Достаточный уровень комфорта и безопасности водителю обеспечен в любом случае. Но характер автомобилей во многом все равно зависит именно от того, как реализованы те или иные узлы. Сегодня разговор пойдет о сравнении независимой многорычажной и полузависимой подвески, так называемой подвески со скручиваемой балкой, и об области применения различных технических решений.

Подвески автомобилей бывают зависимые и независимые. Но в отношении одной из самых массовых конструкций классификация начинает сбоить. Подвеска со скручиваемой балкой в спецификациях на любой автомобиль указывается как независимая, но ее второе название — полузависимая — подсказывает: что—то тут не так. Порой встречается мнение, что это не настоящая независимая подвеска и что она априори уступает настоящим независимым по комфорту и управляемости. Попробуем разобраться, в чем дело.

К середине XX века практика автомобилестроения смогла сформулировать основные требования к эластокинематике подвесок не-управляемых колес. Во‑первых, требовалось минимальное изменение колеи при ходах сжатия и отбоя. Также при ходе подвески продольные углы установки подвески должны были оставаться неизменными или меняться по заданному конструктором правилу (обычно требовалось отрицательное схождение при любом ходе). И при ходе сжатия развал относительно уровня поверхности должен оставаться неизменным либо меняться в сторону отрицательного.

Самая распространенная на тот момент зависимая подвеска задних колес обеспечивала только постоянный нулевой угол развала, а углы схождения менялись по сложному правилу в зависимости от конструкции крепления моста. На неровностях и при движении по дорогам со сложным профилем она не давала оптимального пятна сцепления, вызывая перекосы оси с изменением колеи. И к тому же неподрессоренные массы при зависимой подвеске ведущих колес были слишком велики, а подвеска типа «Де Дион» при меньшей неподрессоренной массе занимала избыточный объем.

На Smart используется хитрая схема задней подвески типа «Де Дион». Только она смогла обеспечить необходимую устойчивость и комфорт при столь компактных габаритах

Независимые подвески обеспечивали намного лучшее использование внутреннего объема машин, но не все они выдавали оптимальное изменение геометрии подвески на ходу. Такие конструктивно простые варианты, как подвеска на продольных рычагах и подвеска с качающимся рычагом, оказались по эластокинематике даже хуже зависимой подвески. А очень распространенный в передних подвесках макферсон для задней подходит плохо.

У подвески на продольных рычагах угол развала при крене машины увеличивался, что ухудшало сцепление нагруженного колеса в повороте, а схождение оставалось практически неизменным, с минимальным положительным значением за счет податливости элементов подвески. Подвеска с качающимся поперечным рычагом, как на ЗАЗе, вообще оказалась откровенно опасной: развал не просто изменялся при ходе сжатия, он менялся в очень широких пределах в зависимости от нагрузки машины.

И схождение у этого типа подвески также сильно менялось в процессе движения, причем не в оптимальную сторону.

Более конструктивно удачными оказались два варианта исполнения задней подвески. Наиболее совершенная по кинематике — подвеска на двойных поперечных рычагах . Подвеска на диагональных рычагах заметно ей уступала по характеристикам, но зато конструктивно была значительно проще и надежнее.

Подвеска с диагональным рычагом по конструкции максимально проста. Один рычаг установлен под углом 15-25 градусов к оси движения машины. За счет поворота оси рычага в двух плоскостях можно задать почти оптимальные параметры изменения геометрии подвески в небольшом диапазоне ходов сжатия. А если применять дополнительную реактивную тягу для изменения развала, то кинематика становится еще лучше. Так делали, например, на BMW 80‑х до E34 включительно. И при этом все максимально просто и технологично, всего два несущих сайлент-блока, цена и объем конструкции — минимальные.

Подвеска на двойных поперечных рычагах была более сложной и объемной. И к тому же — до массового внедрения надежных сайлент-блоков и шаровых шарниров — еще и не особенно надежной и требовательной в обслуживании. Но в спорте ее возможности сразу оценили по достоинству. Этот тип подвески позволяет задать кинематику движения колеса с большой точностью. Можно «запрограммировать» любое поведение подвески в зависимости от хода сжатия и направления приложения нагрузки за счет эластокинематики упругих элементов и геометрии рычагов.

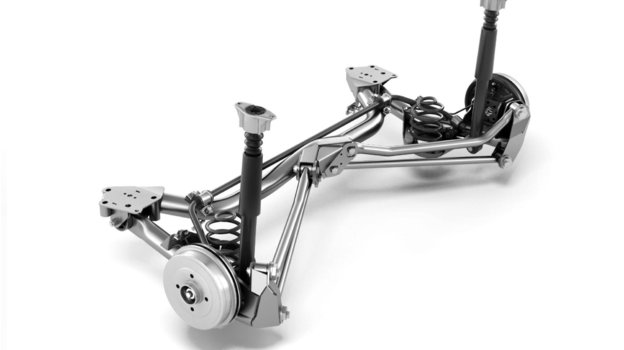

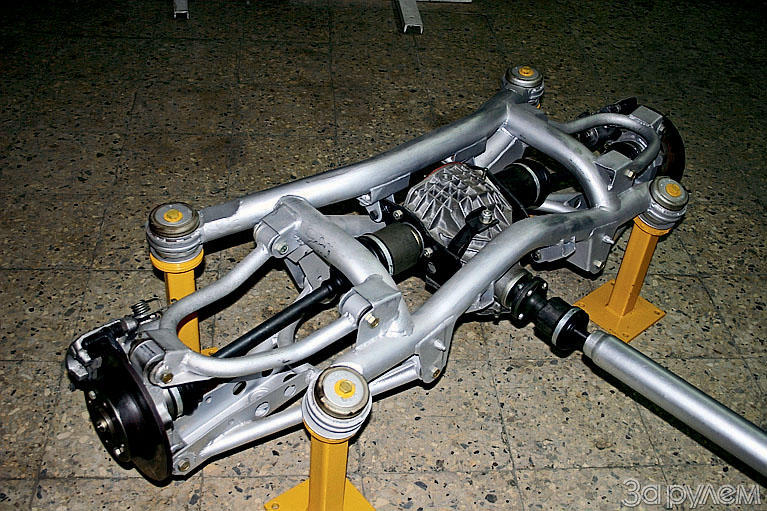

Многорычажная подвеска — результат эволюции этих двух вариантов подвесок. Классическая многорычажная подвеска — это, например, задняя подвеска Mercedes в кузове W201, которая применялась компанией на протяжении почти 20 лет. Пять рычагов подвески задают сложную траекторию движения колеса, позволяя придать заднеприводной машине оптимальную управляемость.

Четыре рычага геометрически соответствуют двум сдвоенным рычагам подвески на двойных поперечных рычагах, а еще один помогает программировать эластокинематику. Другой очень распространенный вариант многорычажной подвески эволюционно восходит к подвеске на диагональном рычаге. Тут рычагов может быть меньше — всего три. Несущий диагональный рычаг дополнен двумя или более поперечными рычагами. Эта конструкция тоже позволяет задать сложную кинематику движения колеса в любых условиях. Оба варианта подвесок обеспечивают отличные возможности по настройке управляемости для машин.

Четырехрычажная подвеска

Пятирычажные подвески применяются в основном на заднеприводных машинах, требования к подвеске у которых выше, а трехрычажные — как правило, на переднеприводных. Но исключений хватает: так, на машинах BMW часто используют варианты, основанные на диагональном несущем рычаге именно с тремя рычагами. И вряд ли кто скажет, что у BMW в кузове E46 управляемость не отличная.

Подвеска со скручиваемой балкой появилась на машинах VW Golf в далеком 1974 году как вариант самой недорогой независимой подвески. Конструктивно это почти неразрезной мост, но даже лучше, потому что это единая деталь, которая мало того что обеспечивает независимые ходы подвески, но и сама по себе является стабилизатором поперечной устойчивости и направляющей конструкцией.

Практически инженерный шедевр.

Основная особенность этого типа подвески в том, что тут сама балка, которая служит и торсионом, и рычагами, в сборе имеет высокую степень податливости. Другими словами, она гибкая. И в зависимости от расположения точек крепления, поперечной скручиваемой балки, жесткости продольных рычагов и положения опор пружин и амортизаторов можно задавать эластокинематику в широких пределах.

Балочная подвеска Ford Fiesta

Чистая кинематика подвески далеко не идеальна. При ходе сжатия большинство конструктивных вариантов подвески изменяют развал в сторону отрицательного, что неплохо, но схождение остается неизменным. На помощь приходит такая особенность, как податливость рычагов на кручение относительно точек крепления подвески и расположения их оси вращения. И получается, что по возможностям задать изменение углов установки колес этот тип подвески приближается к многорычажным. Вот только есть два существенных «но».

У многорычажных подвесок рычаги условно жесткие, эластичными являются только их сайлент-блоки. И кинематика подвески зависит в основном от взаимного расположения элементов. У подвески со скручиваемой балкой конструкция гибкая, что делает возможным задавать кинематику движения колес. Такая конструкция работоспособ-на в сравнительно небольшом диапазоне изменения нагрузки и перегрузок.

При увеличении массы кузова автомобиля или полезной нагрузки становится все сложнее обеспечить требуемую эластокинематику балки. Дополнительный негативный фактор — еще одна особенность конструкции: поперечная часть балки является одновременно и стабилизатором поперечной устойчивости, задающей коэффициент независимости подвески, и конструктивным элементом, определяющим поперечную жесткость конструкции. Иными словами, с ростом массы сложно оптимизировать разумное соотношение между угловой жесткостью балки и податливостью рычагов в поперечном направлении. Сохранить простоту подвески в таких условиях непросто. Пока единственным недорогим способом увеличить нагрузку или улучшить комфорт остается установка механизма Уатта, частично разгружающего рычаг от поперечных сил.

Для машин до С и даже D‑класса включительно получается неплохая альтернатива многорычажной подвеске, не сильно уступающая ей по кинематике, а значит, и управляемости, зато куда более простая и дешевая. Но с ростом массы автомобиля все более серьезными становятся компромиссы между комфортом и управляемостью. На данный момент граница применяемости и обоснованной востребованности у легковушек проходит где—то на границе С‑класса.

Автомобиль разнообразен настолько, что порой его трудно с чем-то сравнивать. Условия современного мегаполиса и разбитые просёлки, заброшенные лесные просеки и залитая водой грунтовка или участки пустыни – везде он выполняет свою основную задачу – перевозит людей и грузы. Автомобили должны, как минимум, быть приспособлены для разных условий эксплуатации. Наверно поэтому будет достаточно интересно обратить внимание на те конструктивные особенности, которые позволяют автомобилю работать в настолько различающихся условиях. Одним из таких элементов конструкции является подвеска.

О подвеске в целом

Подвеска в машине:

  • соединяет кузов или раму с колесами;
  • обеспечивает нужное движение колес по отношению к раме или кузову и передаёт на них возникающие при движении силы;
  • определяет управляемость, а также плавность хода машины, демпфирует часть воспринимаемой нагрузки.

За всю историю автомобиля разработчики создали самые разнообразные виды подвесок, но они могут быть разделены в основном на два больших класса, рассмотренные ниже.

Зависимая

Такой тип подвески достался автомобилю исторически, в наследство от телег и карет. Именно такой она была на первых машинах, такой же оставалась достаточно долгое время. Что она собой представляет, можно видеть на приведённом ниже рисунке:

Как из него видно – это два колеса, соединенные сплошной осью. Другим названием такой конструкции будет мост (передний или задний), и зачастую он включает в себя элементы трансмиссии. Характерная особенность – положение одного колеса оказывает влияние на другое. В случае перемещения одного колеса по вертикали, как показано на рисунке, это приводит к изменению площади контакта другого колеса с поверхностью, что влияет на управляемость, особенно на высокой скорости.

Зависимая подвеска может быть выполнена различным образом. В качестве узлов и деталей в ней могут использоваться разнообразные упругие элементы, рессоры (продольные или поперечные), пружины и т.д.

Из фотографии видно – зависимая подвеска отличается достаточно высокой прочностью, что является преимуществом при движении по бездорожью. Для обеспечения нормальной эксплуатации такая конструкция предусматривает значительный клиренс, а это также считается достоинством при передвижении вне дорог. Раз уж мы говорим об использовании автомобиля в подобных условиях, нельзя обойти молчанием факт, что зависимая подвеска допускает большие хода, значительно повышающие возможности машины в случае движения по пересеченной местности.

Таким образом, не вдаваясь в варианты построения зависимой подвески, можно сформулировать ее положительные характеристики :

— простота конструкции;
— прочность;
— дешевизна;
— устойчивость к повреждениям;
— проходимость.

Однако ради объективности необходимо отметить недостатки :

— недостаточная управляемость, особенно при высокой скорости движения;
— незначительный уровень комфорта;
— неинформативное рулевое управление.

Независимая

Что она собой представляет, понятно из рисунка ниже:

Из него ясно видно, что перемещение в вертикальной плоскости одного колеса никоим образом не отражается на положении другого. Это положительно сказывается на контакте колеса с поверхностью и, соответственно, управляемости автомобиля.

В конструкции независимой подвески используются разные элементы – пружины, разнообразные рычаги, торсионы. Существует множество различных вариантов, как может быть выполнена независимая подвеска. Так, один из распространённых ее видов – подвеска Макферсона, а также торсионная.

Тем не менее, несмотря на значительное разнообразие, нельзя не отметить ее особенности. К ним относится меньшее значение неподрессоренной массы.

Это понятие включает в себя суммарную массу всех элементов конструкции, через упругие элементы воздействующую на дорогу. Если у зависимой подвески они достаточно велики, что ухудшает управляемость, то для независимой эта величина значительно меньше.

Длительная ее эксплуатация позволила выявить положительные свойства , к которым относятся:

— хорошая управляемость автомобилем, особенно на высокой скорости;
— высокая информативность при управлении;
— возможность настройки параметров подвески под конкретные условия движения;
— повышенный комфорт при движении

Несомненно, что это все отражается положительно на автомобилях, эксплуатируемых в условиях города и на твердом (асфальтовом) покрытии. Однако не бывает все только хорошо, всегда есть недостатки, и они делают такую подвеску малопригодной для условия бездорожья.

Среди ее недостатков надо отметить:

— короткие ходы подвески;
— достаточно большое число деталей и, как следствие, повышенная вероятность их повреждения в сложных дорожных условиях:
— трудности в полевых условиях ремонта поврежденной подвески;
— высокая стоимость обслуживания и трудность регулировки.

Что и как используется на современных автомобилях

Здесь надо сразу отметить, что разработчики автомобилей в зависимости от их назначения используют самые разные варианты, в том числе комбинируя разнообразные типы подвесок. Так, имеет обе зависимые подвески, но его назначение – преодоление бездорожья, при этом уровень комфорта в нем несравним с предоставляемым обычными паркетниками. Если в условиях бездорожья он король, то при движении в городе резко теряет все свои преимущества.

Нива имеет переднюю независимую подвеску и зависимую заднюю. Это позволяет ей быть более динамичной в городе и на трассе, обеспечивает достаточную проходимость при движении на легком бездорожье. В то же время наличие дополнительных устройств, таких как и пониженная передача, позволяет ей хоть и ограниченно, но достаточно свободно передвигаться в сложных дорожных условиях.

Что касается многочисленных кроссоверов и паркетных джипов, то их место обитания – город и асфальтовое покрытие, ну может быть, пикник на опушке в ближайшем пригородном лесу или дорога на дачу. Для преодоления мало-мальски серьезного бездорожья они не пригодны. В этом случае требуется особый вид автомобиля, который раньше назывался вездеход, и УАЗ один из них.

Одним из факторов, ограничивающих использование кроссоверов на бездорожье, является подвеска. Во многом она и определяет, насколько автомобиль пригоден к движению в сложных дорожных условиях.

Созданы и применяются самые различные варианты подвесок, но конструкция каждой из них предполагает использование автомобиля в определенных условиях. Выбирая себе автомобиль, нужно понимать, что нет универсального варианта, способного двигаться, как болид формулы 1, и преодолевать бездорожье, как БТР.

Также, как невозможно представить себе автомобиль без двигателя, нереально сделать это и без подвески — важнейшей системы, отвечающей за комфорт, безопасность и долговечность эксплуатации авто. К этому элементу в конструкции авто приковано огромное внимание инженеров, которые до сих пор находят все новые возможности для повышения ее эксплуатационных характеристик, делая ее все более совершенной.

Независимо от типа подвески, практически в каждой присутствуют пружины, играющие важную роль в поглощении ударов и вибрации при движении по некачественному дорожному покрытию. Современная пружинная подвеска делится на два основных типа — зависимая и независимая, которые в последнее время часто заменяются их промежуточным вариантом — полунезависимой пружинной подвеской. Каждая из них имеет определенные недостатки, достоинства и специфичные особенности.

Зависимая конструкция

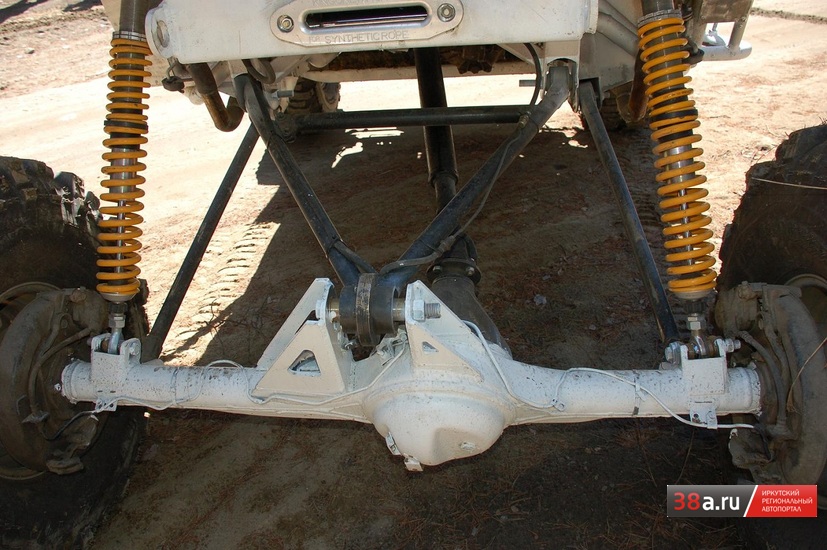

Это самая древняя разновидность пружинной подвески ТС, представляющее собой простое жесткое соединение пары колес друг с другом. В настоящее время использование этого типа продолжается, что представлено на рынке двумя конструкциями: на продольных рессорах и направляющих рычагах. Рессорная конструкция достаточно проста. Мост подвешивается к кузову на особых элементах — рессорах, которые представляют собой упругие стальные пластины, соединенных с кузовом стремянкой.

Конструкция на рычажной основе устроена иначе. Главными элементами здесь являются рычаги, которых в конструкции может быть несколько. Они выполняют аналогичные рессорам функции, и чаще всего используют четыре продольных и один поперечный рычаг. Несмотря на солидный возраст такой конструкции, она имеет достаточное количество положительных сторон — прочность, простота и низкая стоимость обслуживания. Среди недостатков авто с таким типом подвески можно отметить меньшую устойчивость и более сложную управляемость.

Интересно! Несмотря на недостатки, зависимая подвеска идеальна для тяжелых внедорожников, эксплуатируемых в экстремальных условиях. Они смогут продолжать движение даже в том случае. если задний мост был поврежден, к примеру, погнут.

Независимая пружинная подвеска

Это система, в которой колеса не зависят друг от друга, двигаясь каждый в своем ритме, на который влияют особенности покрытия. Независимая пружинная подвеска может создаваться на основе прямых или продольных рычагах, одна часть которого неподвижно закрепляется на кузове авто. Прямые рычаги в независимой подвеске всегда изготавливаются слишком массивными, поскольку им приходится воспринимать слишком большие нагрузки. Кроме этого, недостатком такой системы можно считать невысокий клиренс.

Косые рычаги в пружинной независимой подвеске в большей степени использовались для заднего ведущего моста. В качестве разницы с вышеописанным механизмом стоит отметить наличие шарнира. Такая подвеска обходится производителю дешевле, но имеет и достаточно серьезный недостаток — изменяемый развал-схождение, с которым приходится немало помучаться. Использование такого типа подвески эффективно лишь на задних мостах авто — на передних она не используется.

Полунезависимая подвеска

Полунезависимая пружинная подвеска занимает промежуточное звено между двумя вышеописанными системами и является наиболее оптимальным вариантом для заднего моста большинства современных автомобилей, оснащенных передним приводом. Внешне такая система проста — два продольных рычага надежно фиксированы балкой, расположенной поперек. Вся конструкция отличается простотой и надежностью, но использоваться может только на заднем мосту в том случае, если он не является ведущим.

При движении авто, и в особенности при разгоне/резком торможении, на балку полунезависимой пружинной подвески оказывают действия различные силы, в т. ч. скручивание. Для возможности корректировки жесткости балки, на нее может устанавливаться электромотор — в этом случае у водителя появляется возможность менять жесткость подвески по собственному усмотрению. Такие конструкции полунезависимой подвески с успехом устанавливают на многие современные авто, принадлежащие к самым разным классам.

Достоинства и недостатки полунезависимых подвесок

Как и у любого другого автомобильного узла, конструкция полузависимой пружинной подвески имеет как свои плюсы, так и некоторые недостатки. К сильным ее сторонам можно отнести следующие моменты:

  • оптимальные габариты и небольшой вес, уменьшающий процент неподрессоренной массы;
  • легкость установки или самостоятельного ремонта;
  • невысокая стоимость;
  • возможность изменения характеристик;
  • оптимальная кинематика колесной пары.

Среди основных недостатков, которые неизбежны практически в любой конструкции, можно назвать возможность использования только на заднем мосту, который, при этом, не может являться ведущим. Такая подвеска предъявляет жесткие требования к днищу авто, которое должно иметь строго определенную геометрию. Тем не менее, именно полунезависимая пружинная система становится оптимальной для большинства автомобилей. Достаточно подробно о вариантах подвески рассказано на видео:

Она основывается на двух, обычно треугольных, вильчатых рычагах, которые и направляют движение колес. При этом ось качения рычагов параллельна продольной оси машины. Основными ее преимуществами являются:

  • небольшая масса неподрессоренной части;
  • минимальная потребность в пространстве;
  • корректируемая управляемость автомобиля;
  • совместимость с переднеприводными моделями.

Основным достоинством подвески такого типа является наличие возможности выбирать нужную геометрию расположения рычагов. Благодаря этому все главные установочные настройки подвески можно задать так жестко, как это необходимо. Например, высоту центров крена вдоль и поперек, изменение развала колес, а также колеи на ходах отбоя и сжатия и прочие. Еще одно достоинство независимой двухрычажной подвески – она чаще всего является отдельным агрегатом, крепящимся к кузову, поэтому может быть легко демонтирована в случае необходимости ее замены или ремонта.
Подвески с двумя поперечными рычагами часто устанавливаются на гоночные болиды и спорткары, причем спереди и сзади, потому что именно такие подвески имеют самую оптимальную схему с точки зрения управляемости автомобилем и кинематики.
Основной недостаток подвески такого типа – ее габариты. Из-за большой длины рычагов такая подвеска занимает значительную площадь багажного или моторного отделения автомобиля.

Независимая подвеска на продольных и косых рычагах

Запатентованная всемирно известной компанией Porsche, эта подвеска, в противоположность прочим, представлялась создателями как имеющая такое основное преимущество: ось такого типа прикреплялась к поперечной торсионной пружинной штанге. Это давало больше места, однако создавало и проблему, а именно – возникали реакции ощутимых поперечных колебаний автомобиля. Это неизбежно привело бы к утрате управляемости (этим отличился, к примеру, Ситроен 2CV).
Независимая подвеска на косых рычагах, по сути, является разновидностью подвески на продольных рычагах. В этой подвеске ось качания имеет диагональное расположение относительно продольной оси автомобиля и находится несколько под наклоном к центру кузова. Такая подвеска не годится для установки в переднеприводной автомобиль, но хорошо показала себя на моделях среднего класса с задним приводом..

На современных автомобилях почти не встречается уже крепление колес на продольных или косых рычагах, однако уже одно то, что подвеска такого типа использовалась в классическом варианте 911 модели Porshe, убедительно говорит в ее пользу.
Независимая подвеска с косыми рычагами при ее простоте имеет несовершенства. При ее работе происходит существенное изменение колесной базы, правда, без изменения колеи. На поворотах колеса наклоняются, как и сам кузов, и этот наклон гораздо существеннее, чем при использовании подвесок других конструкций. Применение косых рычагов, конечно, избавляет от тех проблем, которые несут продольные рычаги, но когда крены кузова перестают влиять на наклон колес, то начинает изменяться колея, а это уже подрывает управляемость автомобиля и стабильность движения.
Таким образом, достоинствами подвески с косыми рычагами можно считать ее простое устройство и невысокую стоимость, а также относительно небольшие размеры. К недостаткам же относится ее абсолютно неактуальная конструкция, которая при этом еще и далеко не совершенна.

Независимая подвеска на качающихся полуосях

Основным элементом конструкции такой подвески являются полуоси, прикрепленные на шарнирах к главной передаче с дифференциалом. На внешних концах полуосей имеется прочное сочленение с колесами. Роль упругих элементов в данном случае играют пружины или рессоры.
Особенность данной конструкции независимой подвески состоит в том, что наезжая на препятствие колесо остается всегда перпендикулярно размещенным относительно полуоси, а силы реакции дороги гасятся самими полуосями и их шарнирами. Некоторые разновидности подвески такого типа содержат продольные или поперечные рычаги в качестве гасителей сил реакции дороги.
Обычно такая подвеска устанавливалась на авто с задним приводом компаний Ford, Chevrolet и Mercedes-Benz в середине прошлого века (в СССР ее получил ЗАЗ). К достоинствам конструкции, несомненно, можно отнести ее простоту и небольшую стоимость ремонта и обслуживания. Весомым недостатком данного типа подвески служил риск потери управляемости из-за значительных колебаний колеи и развала колес при прохождении препятствий на дороге, что было особенно заметно на скорости выше 60 кмч.

Независимая подвеска на двойных поперечных рессорах

Такая конструкция, имеющая две поперечные рессоры, была предложена в качестве решения подвески для Chevrolet Corvette 1963 года от компании General Motors. Ранее на месте рессор использовались спиральные пружины. Через 20 лет, в 1985-м, первые выпуски Корветов снова получили подвеску с поперечными рессорами, уже пластиковыми. Вообще, данные конструкции так и не добились особой популярности, потому что в целом оказались не слишком удачными и встречается сейчас крайне редко.

Но на современном поколении данный тип подвески с двух рычажной схемой и поперечной рессорой из композитного материала дополнены управляемыми с помощью электроника амортизаторами.

Свечная независимая подвеска

Подвеской данного типа оснащались ранние модели – к примеру, в 1928 ее получила Lancia Lambda. В таких подвесках колесо и поворотный кулак двигаются вместе по вертикально направляющей внутри кожуха колеса. Внутри этой направляющей или снаружи смонтирована пружина. Стоит отметить, что данная конструкция не дает того положения колес, которое бы обеспечило оптимальный контакт с дорогой и нужную управляемость.
Среди достоинств свечной подвески можно выделить постоянство колеи и уменьшение общего веса автомобиля, а среди недостатков – быстрый износ направляющих частей.

Существует два варианта подрессоривания кузова автомобиля – зависимая и независимая подвеска. В современных легковых автомобилях применяется, как правило, независимая подвеска. Это подразумевает, что колеса на одной оси не имеют жесткой связки друг с другом, а изменение положения относительно кузова машины одного никак или почти никак не влияет на положение второго. При этом углы развала и схождения колес способны меняться в довольно значительных пределах.

Подвеска с качающимися полуосями

Это один из наиболее простых и дешевых видов подвески. Основным ее элементом являются полуоси, имеющие шарниры на внутренних концах, посредством которых они соединяются с дифференциалом. Внешние концы жестко соединяются со ступицей. В роли упругих элементов выступают пружины или листовые рессоры. Особенность конструкции заключается в том, что при наезде на какое-либо препятствие положение колеса относительно полуоси остается неизменно перпендикулярным.

Дополнительно в конструкции могут присутствовать продольные или поперечные рычаги, предназначенные для гашения сил реакции дороги. Такое устройство имела задняя подвеска многих заднеприводных машин, выпускавшихся в середине прошлого века. В СССР в качестве примера можно привести подвеску автомобиля ЗАЗ-965.

Недостаток такой независимой подвески в ее кинематическом несовершенстве. Это значит, что при движении по неровным дорогам развал колес и ширина колеи меняются в больших пределах, что негативно сказывается на управляемости. Особенно это становится заметным на скоростях более 60 км/ч. Среди достоинств можно назвать простое устройство, дешевое обслуживание и ремонт.

Подвеска на продольных рычагах

Существует две разновидности независимой подвески на продольных рычагах. В первой в качестве упругих элементов используются пружины, а во второй – торсионы. Колеса автомобиля крепятся к продольным рычагам, которые, в свою очередь, подвижно сочленяются с рамой или кузовом. Свое применение такая подвеска нашла во многих французских переднеприводных авто, выпускавшихся в 70-80-е годы, а также мотороллерах и мотоциклах.


Среди достоинств такой конструкции также можно назвать простое устройство, дешевое изготовление, обслуживание и ремонт, а также возможность сделать пол автомобиля абсолютно ровным. Недостатков она имеет куда больше: во время движения в значительных пределах меняется колесная база , а в поворотах автомобиль сильно кренится, а значит, и управляемость далека от идеала.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом. Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны. Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.


Существует две разновидности подвесок на косых рычагах:

  1. одношарнирные;
  2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном. Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой. Посередине рычаг имеет упор для пружины.


По такой схеме выполнена передняя подвеска некоторых моделей Rover. Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Подвеска на двойных продольных рычагах

Ее второе название «система Порше», по фамилии изобретателя. В такой подвеске с каждой стороны автомобиля присутствуют по два продольных рычага, а роль упругих элементов выполняют торсионные валы, расположенные друг над другом. Такое устройство имела передняя подвеска автомобилей, мотор которых расположен сзади (модели ранних спортивных машин Порше, Фольксваген Жук и Фольксваген Транспортер первого поколения).


Независимая подвеска на продольных рычагах отличается компактностью, кроме того, она позволяет вынести салон вперед, а ноги переднего пассажира и водителя разместить между колесными арками, а значит, сократить длину машины. Из минусов можно отметить изменения колесной базы при наезде на препятствия и изменение развала колес при кренах кузова. Также, вследствие того, что рычаги подвергаются постоянным сильным нагрузкам на изгиб и кручение, приходится усиливать их, увеличивая размер и массу.

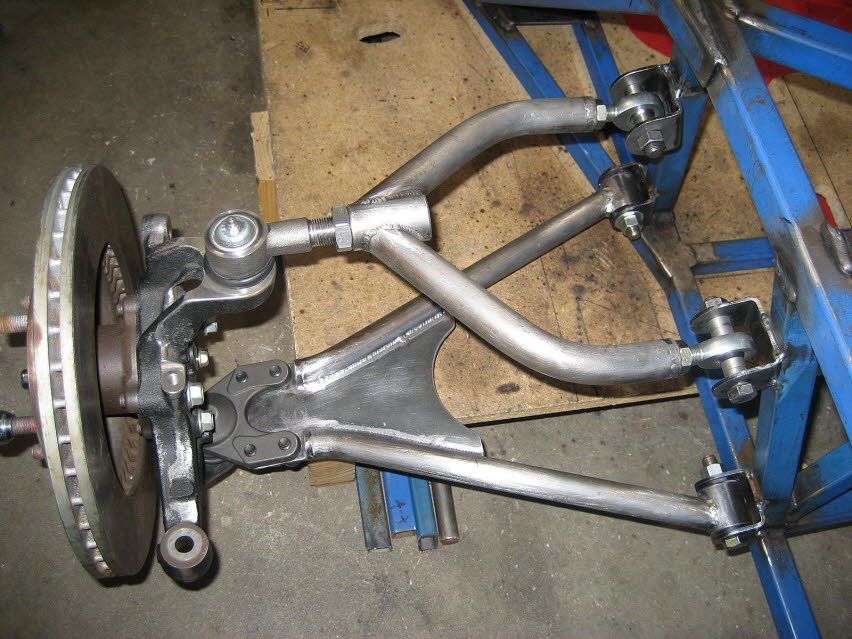

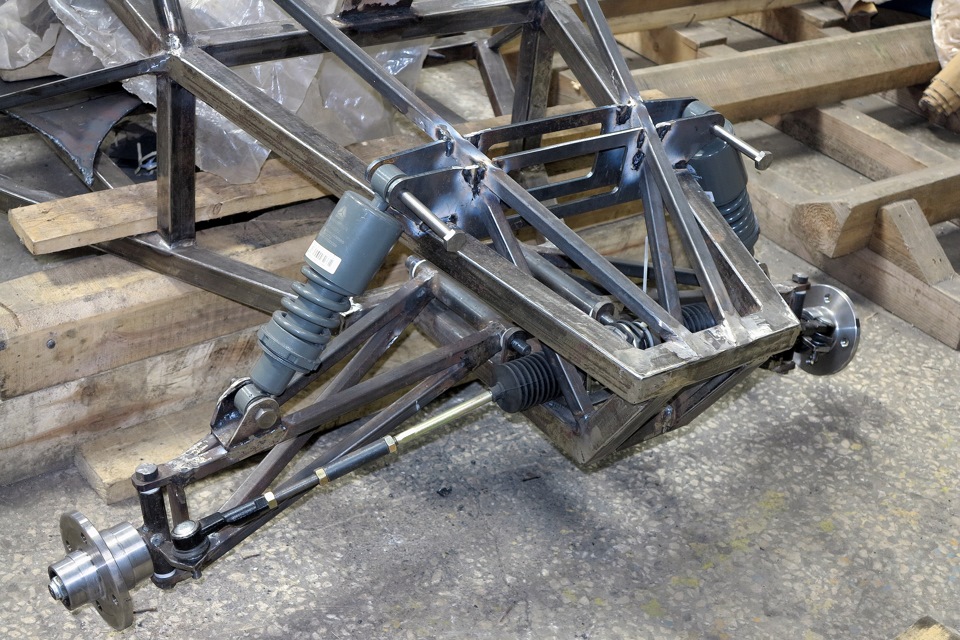

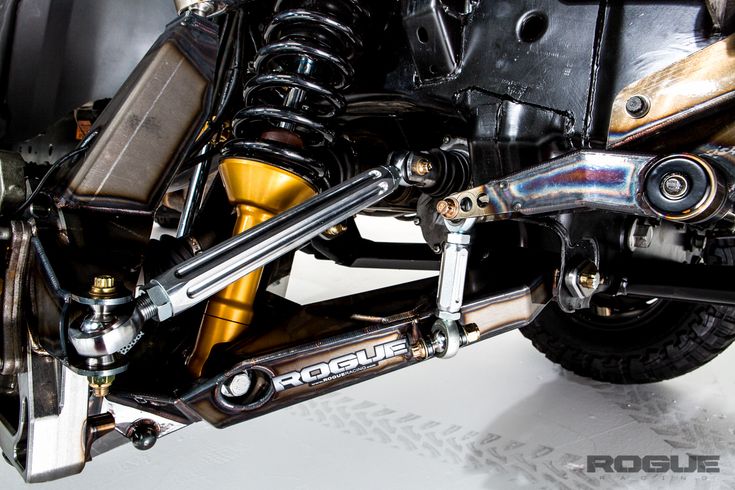

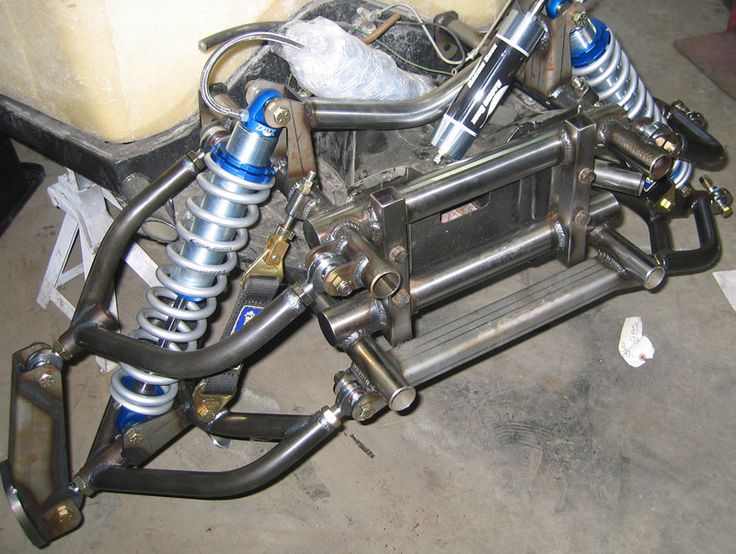

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.

Упругие элементы применяются различные:

  • витые пружины;
  • торсионы;
  • рессоры;
  • гидропневматические элементы;
  • пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Многорычажная подвеска

Наиболее сложное устройство имеет многорычажная подвеска. Она сходна по своему строению с подвеской на двойных поперечных рычагах и применяется в основном на задней оси автомобилей класса D и выше, хотя иногда встречается и на машинах класса C. Каждый из рычагов отвечает за определенный параметр поведения колеса на дороге.


Многорычажная подвеска обеспечивает машине наилучшую управляемость. Благодаря ей можно добиться эффекта подруливания задних колес, который позволяет уменьшить радиус разворота автомобиля, и лучшепозволяет держать траекторию в поворотах.

Многорычажная подвеска имеет и недостатки, правда, они не носят эксплуатационного характера – велика стоимость конструкции, сложность проектирования и ремонта.

Подвеска типа МакФерсон

Передняя подвеска большинства современных автомобилей класса А – С выполнена по типу «МакФерсон». Основные элементы конструкции – амортизационные стойки и витая пружина в роли упругого элемента. Более подробно устройство подвески МакФерсон , ее достоинства и недостатки рассмотрены в отдельной статье.

Вместо послесловия

В современном автомобилестроении применяется зависимая и независимая подвеска. Не следует считать, что одна из них лучше другой, поскольку их предназначение и область применения различны. Под цельным мостом дорожный просвет всегда остается неизменным, и это ценное качество для машины, которая ездит преимущественно по бездорожью. Именно поэтому у внедорожников применяется пружинная или рессорная задняя подвеска с неразрезным мостом. Независимая подвеска автомобиля не может обеспечить этого, и реальный клиренс может оказаться меньше заявленного, однако ее стихия – асфальтовые дороги, на которых она, бесспорно, выигрывает у моста в управляемости и комфорте.

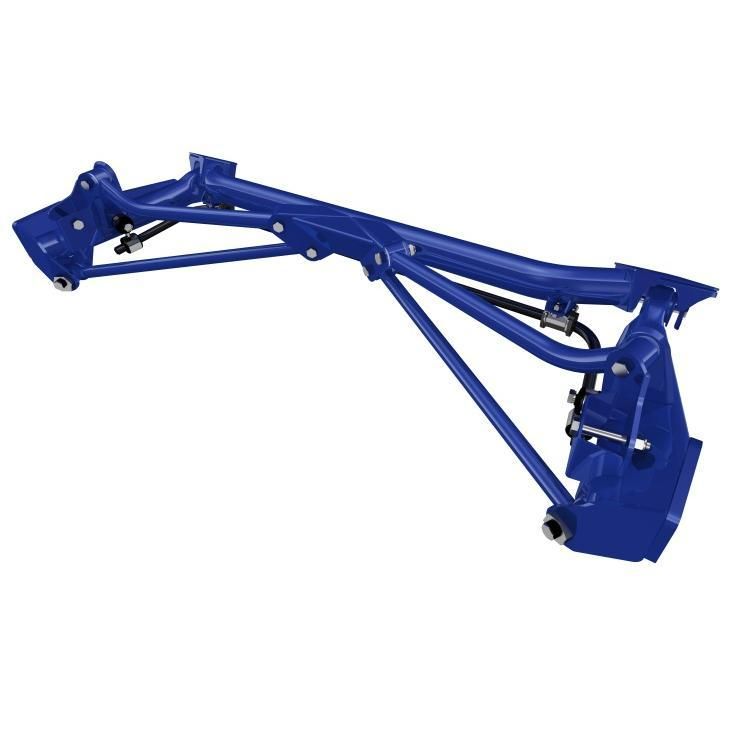

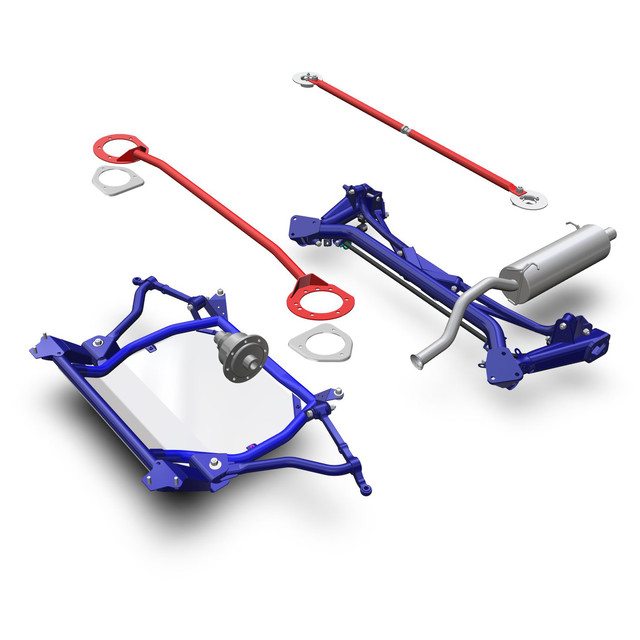

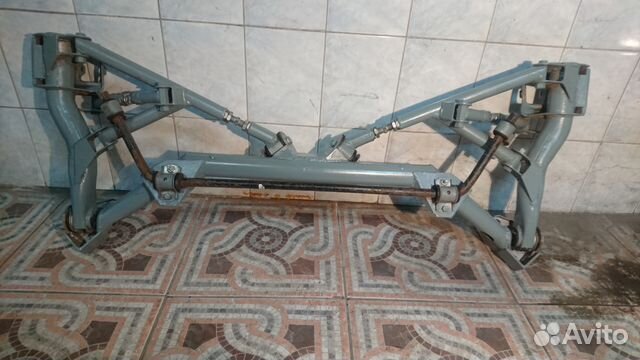

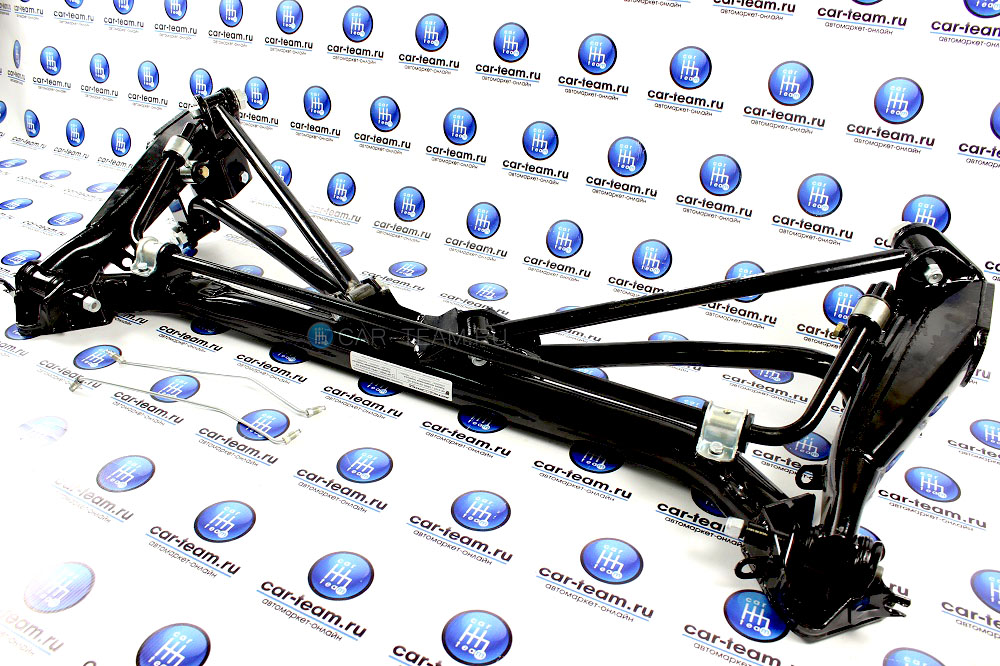

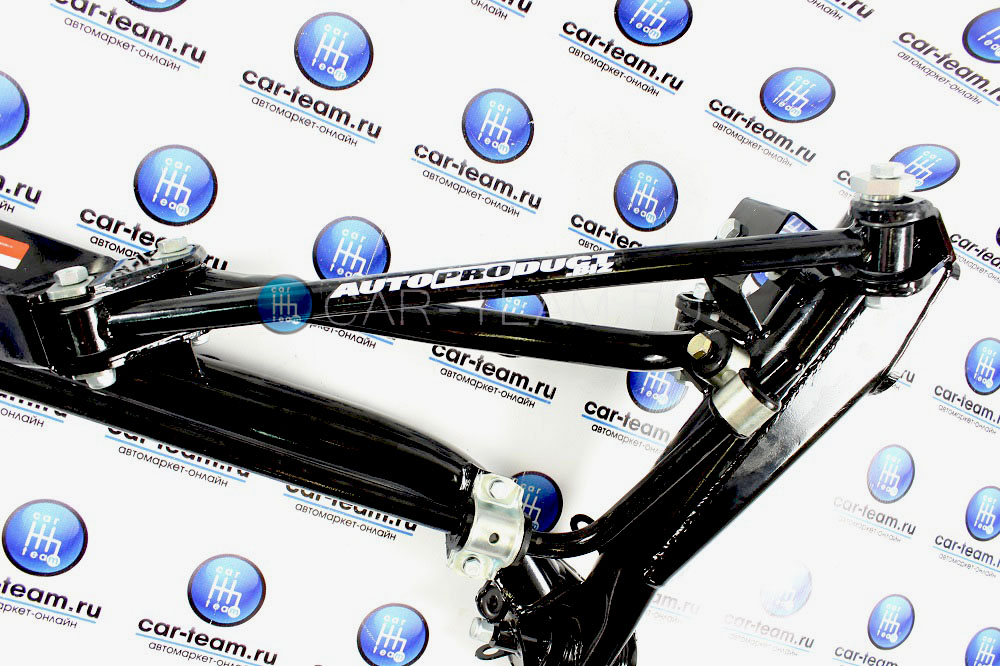

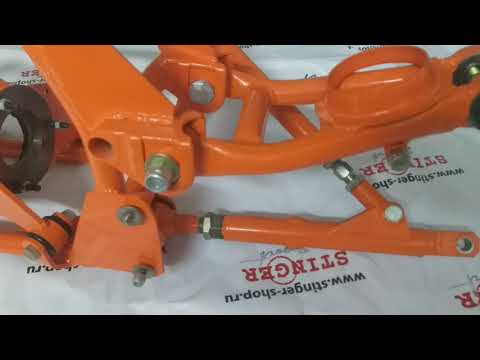

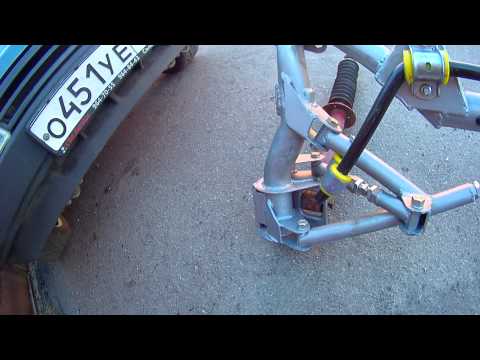

Задняя независимая подвеска АвтоПродукт для Лада Калина, Калина 2, Гранта
