Системы пуска двигателя внутреннего сгорания.
Система пуска обеспечивает первоначальное проворачивание коленчатого вала при пуске двигателя, поскольку сам двигатель в неподвижном состоянии не создает вращающего момента, и без внешнего источника энергии не запустится.
Для того, чтобы вдохнуть в двигатель жизнь, его коленчатому валу нужно сообщить определенную начальную (пусковую) частоту вращения, после чего начинают протекать газообменные и термодинамические процессы в цилиндрах, а также функционировать основные системы, обеспечивающие работу двигателя – питания, зажигания, смазки. В цилиндры двигателя начинает поступать горючая смесь (у дизелей – чистый воздух), в нужный момент на свечи зажигания подается искрообразующий электрический импульс, либо впрыскивается порция топлива (у дизелей), а система смазки обеспечивает снижение сил трения при работе механизмов двигателя – двигатель запускается и начинает работать самостоятельно.
При первоначальном проворачивании коленчатого вала системе пуска необходимо преодолеть моменты сопротивления следующих составляющих:
- момент сил трения, возникающих между поверхностями сопряженных деталей двигателя и во вспомогательных механизмах, имеющих привод от коленчатого вала;
- момент инерционных сил, которые появляются в процессе разгона двигателя, создаваемых движущимися деталями. Основную долю момента инерционных сил составляет момент инерции маховика;
- момент сопротивления тепловых циклов горючей смеси, определяемый затратами энергии на расширение и сжатие заряда в цилиндрах двигателя. Эта составляющая зависит от величины компрессии в цилиндрах, степени сжатия и рабочего объема двигателя.
Суммарный момент сопротивления зависит, также, от типа и мощности двигателя, а также от его температуры и технического состояния. Так, с понижением температуры увеличивается вязкость масла смазывающей системы, что приводит к увеличению момента сил трения.
Система пуска должна обладать достаточной мощностью, чтобы преодолеть моменты сопротивления, заставив вращаться коленчатый вал с частотой, необходимой для запуска двигателя. За все время существования двигателей внутреннего сгорания изобретатели и конструкторы разработали и испробовали на практике разнообразные способы пуска двигателей. И в современных двигателях можно встретить разные по принципу действия и конструкции пусковые устройства. При этом используемый в двигателе способ пуска во многом определяется назначением и характером работы машины, а также условиями, в которых она эксплуатируется.
Классификация систем пуска двигателя
Поршневые двигатели внутреннего сгорания можно запустить, раскручивая коленчатый вал различными способами:
Мускульный пуск
Мускульный пуск осуществляется вручную при помощи пусковой рукоятки (или другого аналогичного устройства), либо проворачиванием вывешенного ведущего колеса, когда второе ведущее колесо заторможено (опирается на дорогу и не вращается благодаря дифференциалу).
В данном способе источником энергии для проворачивания коленчатого вала двигателя является мускульная сила человека.
Мускульный пуск применяется на современных автомобилях только в случае отказа штатной системы пуска. Он достаточно опасен с точки зрения травмирования человека, поэтому требует особой осторожности при применении. Запускать дизельный двигатель при помощи мускульного пуска значительно сложнее и опаснее, чем двигатель с принудительным воспламенением из-за высокой степени сжатия в цилиндрах.
В последние годы на легковых автомобилях производителями не предусматриваются штатные устройства для мускульного пуска двигателя.
Пуск методом буксировки
Методом буксировки двигатель можно запустить при помощи другого транспортного средства либо с использованием мускульной силы группы людей или животных (лошадей, мулов и т. п.).
Буксированием автомобиль разгоняется до некоторой скорости, после чего водитель включает передачу КПП (обычно 3-ю) и плавно включает сцепление, заставляя коленчатый вал крутиться.
Данный метод пуска двигателя не применим для автомобилей, оборудованных автоматической коробкой передач.
Пуск от электродвигателя
Пуск от электрического двигателя постоянного тока — стартера, использующего для своей работы энергию аккумуляторной батареи автомобиля. Этот способ наиболее удобен и практичен, поэтому применяется в подавляющем большинстве систем пуска современных автомобильных двигателей.
Пуск с помощью вспомогательного двигателя — «пускача»
Пуск основного двигателя от вспомогательного двигателя внутреннего сгорания малой мощности, который запускается от других источников энергии, в том числе – вручную. Этот способ нередко применяется в тракторных двигателях, поскольку позволяет легко запустить двигатель большой мощности с высокой степенью сжатия, свойственной дизелям, мало зависит от степени заряда аккумуляторной батареи, поэтому применим в любых условиях, в том числе вдали от населенных пунктов.
В качестве пусковых двигателей обычно используют небольшие карбюраторные двигатели, называемые «пускачами».
Пневматический пуск
Пневматический пуск осуществляется с использованием энергии сжатого воздуха, который накапливается в специальных баллонах при работе основного двигателя. Этот способ пуска ДВС в автомобильном транспорте применения не нашел; его чаще используют для запуска судовых и тепловозных двигателей, а также дизелей тяжелой бронетанковой техники.
Инерционный пуск
Инерционный пуск с использованием энергии вращающегося маховика, накопившего энергию во время работы двигателя — может использоваться для запуска двигателя после кратковременной остановки. Впрочем, известны инерционные системы пуска, в которых тяжелый маховик первоначально раскручивался вручную, после чего его энергия использовалась для пуска двигателя и после длительной стоянки.
К инерционному пуску можно отнести пуск двигателя, заглохшего во время движения транспортного средства – включение какой-либо передачи КПП при плавном включении сцепления позволяет раскрутить коленчатый вал от вращающихся колес.
Непосредственный пуск
Непосредственный пуск (Direct Start) – перспективный способ пуска двигателя внутреннего сгорания без применения внешних источников механической энергии, предложенный известной фирмой Bosch.
Оригинальность этого способа пуска заключается в том, что с помощью бортового компьютера определяется, какой из цилиндров двигателя наиболее подходит для выполнения такта рабочего хода (поршень находится чуть за пределами верхней мертвой точки), после чего в него подается и воспламеняется небольшая порция горючей смеси – двигатель начинает работать.
По ряду причин этот способ можно использовать в двигателях с числом цилиндров не менее четырех.
Работы над воплощением этой идеи в настоящее время ведутся, и вполне возможно, электрическую систему пуска заменит более эффективный и удобный непосредственный пуск.
Пиротехнический пуск
Еще один редкий способ запуска двигателя.
Пиротехнический пуск — способ с использованием пиротехнических веществ, например, пороха, не получивший применения на автомобилях. Этот способ технологически похож на пневматический пуск, и отличается тем, что не требует запаса сжатого воздуха — давление пуска обеспечивают пороховые газы, образующиеся при сгорании пиропатрона, который можно воспламенить электрической искрой или ударом обыкновенного молотка по капселю.
В настоящее время пиротехнический пуск используется на некоторых моделях снегоходов и моторных судовых шлюпок, поскольку удобен тем, что в некоторых условиях для пуска двигателя другие источники энергии недоступны.
Основное требование, предъявляемое к системам пуска двигателя – обеспечение достаточной частоты вращения коленчатого вала, для чего необходим крутящий момент определенной величины. При этом система пуска должна надежно функционировать в любых условиях эксплуатации двигателя внутреннего сгорания, и минимально расходовать запасы собственных источников энергии транспортного средства.
***
Вспомогательные устройства пуска двигателя
К системе пуска относятся и устройства, облегчающие пуск холодного двигателя, особенно при низких температурах окружающей среды. Такие устройства в момент пуска холодного двигателя позволяют улучшить искрообразование (в двигателях с принудительным воспламенением смеси), обеспечить подачу в цилиндры горючей смеси необходимого качества и количества, выполняют продувку цилиндров, а также предварительный подогрев горючей смеси, смазочного материала, охлаждающей жидкости и деталей основных механизмов двигателя.
Особенно затруднен пуск холодного двигателя, оборудованного газовой и дизельной системой питания в зимнее время. Здесь, наряду с перечисленными выше причинами, имеют место и специфические трудности пуска, обусловленные характеристиками используемого топлива и типом системы питания.
Для того, чтобы подогреватель или испаритель начали функционировать, необходимо изначально запустить и прогреть двигатель, поскольку в подогревателе используются отработавшие газы, а в испарителе — горячая жидкость системы охлаждения. Очевидно, в холодном состоянии системы двигателя не могут обеспечить нормальный подогрев газа перед подачей его в редуктор и смеситель. Поэтому пуск двигателя в газобаллонных автомобилях обычно осуществляется на бензине, а после некоторого прогрева двигателя переключают систему питания на газообразное топливо.Для дизелей дополнительной причиной затруднения пуска является холодный воздух. Поскольку дизельный двигатель использует для воспламенения горючей смеси сильное сжатие воздуха, то очевидно, что холодный воздух при одной и той же степени сжатия прогреется меньше, чем теплый воздух, и воспламенение смеси будет затруднено или даже невозможно. Кроме того, высокая степень сжатия в дизелях, характеризующаяся значительным компрессионным сопротивлением, создает дополнительное препятствие работе системы пуска (стартера или пускового двигателя), и при запуске трудно раскрутить коленчатый вал до нужной частоты.
Для устранения описанных причин затрудненного пуска дизелей применяются такие конструкторские решения, как предварительный подогрев воздуха во впускном трубопроводе с помощью специальных электронагревательных свечей, а также декомпрессоры — устройства, снижающие компрессию двигателя в момент раскручивания коленчатого вала перед пуском двигателя. Декомпрессоры обычно открывают клапана (впускной, выпускной или оба), что облегчает стартеру раскручивание коленчатого вала до нужной частоты, а после отключения декомпрессора двигатель запускается.
Кроме того, декомпрессор может быть использован для аварийной остановки двигателя в случае необходимости — снижение компрессии в цилиндрах исключает возгорание горючей смеси, и дизель глохнет.
Конструктивно декомпрессор представляет собой систему тяг и рычагов с ручным или электромагнитным приводом, воздействующих на штанги толкателей и открывающих клапаны ГРМ.
В условиях очень низких температур для облегчения пуска двигателя нередко применяют эфиросодержащие жидкости, впрыскиваемые в небольшом количестве во впускной тракт системы питания.
В холодное время года наиболее удобным и надежным средством облегчения пуска двигателей являются предпусковые подогреватели.
***
Автомобильные стартеры
Главная страница
- Страничка абитуриента
Дистанционное образование
- Группа ТО-81
- Группа М-81
- Группа ТО-71
Специальности
- Ветеринария
- Механизация сельского хозяйства
- Коммерция
- Техническое обслуживание и ремонт автотранспорта
Учебные дисциплины
- Инженерная графика
- МДК.01.01. «Устройство автомобилей»
- Карта раздела
- Общее устройство автомобиля
- Автомобильный двигатель
- Трансмиссия автомобиля
- Рулевое управление
- Тормозная система
- Подвеска
- Колеса
- Кузов
- Электрооборудование автомобиля
- Основы теории автомобиля
- Основы технической диагностики
- Основы гидравлики и теплотехники
- Метрология и стандартизация
- Сельскохозяйственные машины
- Основы агрономии
- Перевозка опасных грузов
- Материаловедение
- Менеджмент
- Техническая механика
- Советы дипломнику
Олимпиады и тесты
- «Инженерная графика»
- «Техническая механика»
- «Двигатель и его системы»
- «Шасси автомобиля»
- «Электрооборудование автомобиля»
Как устроена система запуска двигателя
03.
01.2020 16:13
Система запуска двигателя предназначена для включения ДВС автомобиля и его последующей самостоятельной работы. Без внешнего вмешательства мотор машины запустить невозможно, поэтому необходимо прикладывать внешние усилия, чтобы повернуть коленчатый вал. Для этого используется специальное устройство – стартер.
Что такое система запуска двигателя
Система запуска обеспечивает включение автомобильного двигателя в работу благодаря преобразованию электрической энергии от штатного аккумулятора в поступательные механические движения. В результате чего появляется необходимое сжатие горючего в цилиндрах и его воспламенение. После этого частота вращения коленчатого вала достигают требуемых оборотов, а затем автоматически отключается пусковой механизм.
Подобный принцип работы касается исключительно бензиновых и дизельных моторов, поскольку у электромобилей предусмотрен другой механизм запуска.
Изначально для включения двигателя внутреннего сгорания использовалась ручная рукоятка.
Водитель должен был самостоятельно вставить ее в специальное отверстие, раскрутить коленчатый вал, после чего машина приходила в рабочее состояние. С появлением электрических решений, ручные стартеры постепенно вышли из оборота. Их надежность и комфорт использования значительно облегчили жизнь автомобилистов. Современные пусковые системы используют механические и электрические устройства для запуска ДВС. В каждом автомобиле устанавливают аккумулятор, который подает нужное значение напряжения и тока на стартер для прокрутки коленвала, что обеспечивают нужную частоту вращения.

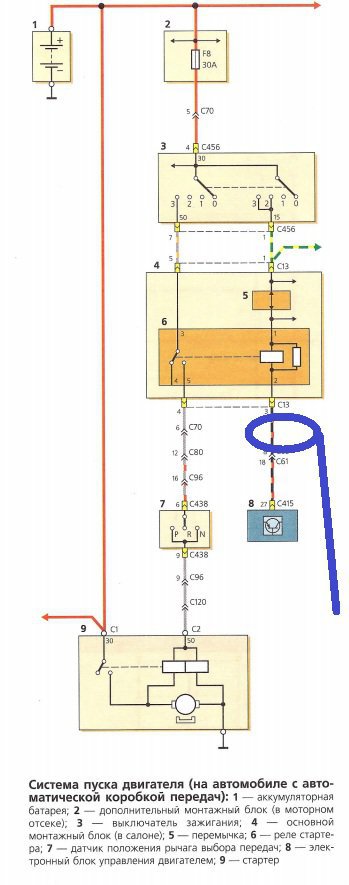

Предназначение элементов конструкции
Система запуска машинного двигателя состоит из электрического оборудования и механических элементов, которые приводят в действие мотор. Основные составляющие и их функции:
-
Стартер предназначен для создания крутящего момента коленчатого вала. Другими словами, устройство преобразовывает электрический ток в механическую энергию и служит для непосредственного запуска ДСП.
Конструкция стартера состоит из стандартного корпуса, ротора (якоря), щеток и щеткодержателя, электромотора и тягового реле. При подаче электропитания после поворота ключа зажигания приводится в действие приводной механизм и начинается движение вала. - Привод предназначен для передачи механической энергии от стартера на коленчатый вал. На валу якоря электродвигателя устанавливают шестерню привода, которая обеспечивает зацепление с зубчатым ободом маховика. При включении зажигания начинается движение привода и передача энергии на вал, а когда двигатель запущен — привод работает вхолостую до полной остановки.
- Замок зажигания необходим для подачи рабочего тока с аккумуляторной батареи на тяговое реле стартера и включения пусковой системы. После поворота ключа начинается процесс прокрутки стартера и запуска ДВС.
Конструкция стартера состоит из стандартного корпуса, ротора (якоря), щеток и щеткодержателя, электромотора и тягового реле. При подаче электропитания после поворота ключа зажигания приводится в действие приводной механизм и начинается движение вала.Конструкция системы включения мотора одинаковая для дизельных и бензиновых ДВС. В некоторых случаях для авто на дизеле используют механизм предварительного подогрева с помощью свечей накаливания.
Они разогревают воздух выпускного коллектора перед включением зажигания.Устройство и принцип работы системы
Работает система достаточно просто и не требует от водителя никакого вмешательства, если оборудование находится в исправном состоянии. Рассмотрим пошаговый процесс работы механизма запуска:
- Водитель поворачивает ключ, вставленный в замок зажигания, после чего электрический пусковой ток поступает на клеммы реле стартера.
- Электропитание подается на обмотки реле, создает электромагнитную индукцию и притягивает якорь. Поскольку он конструктивно связан с механизмом привода, происходит сцепление ведущей шестерни и венца маховика.
- Тяговое реле переключает контакты и замыкает электрическую цепь питания обмоток двигателя. Это приводит в работу вращающийся статор, который передает механическую энергию на коленчатый вал и запускает двигатель.
-
После включения ДВС и увеличения оборотов срабатывает обгонная муфта. Она предназначена для выключения пускового механизма. Затем возвратная пружина обеспечивает изменение положения якоря, что приводит привод в начальное состояние.
Она предназначена для выключения пускового механизма. Затем возвратная пружина обеспечивает изменение положения якоря, что приводит привод в начальное состояние.
Некоторые автомобили оснащаются системой штатной блокировки стартера, что позволяет увеличить безопасность эксплуатации транспорта. Для его включения необходимо выбрать нейтральную передачу или выжать педаль сцепления.
Ток запуска двигателя
При выборе аккумулятора водители обращают внимание на значение пускового тока АКБ, хотя более правильный подход подразумевает выбор батареи, исходя из потребления стартера. Для запуска двигателя нужно привести в действие электрический мотор постоянного тока, который работает от небольших значений напряжения, при этом показатель тока достигает десятков и сотен Ампер.
.
В идеальных условиях внутреннее сопротивление АКБ составляет от 2 до 9 мОм, при этом дополнительные падения напряжения будут наблюдаться на электрических проводах, клеммах, а также стартере.
В зависимости от типа двигателя, показатель сопротивления может колебаться в пределах 6-30 мОм, что необходимо учитывать при выборе аккумулятора.
Обязательным условием для нормальной работы системы запуска является увеличенное сопротивление стартера и силовых электропроводов в 1,5-2 раза по сравнению с показателем батареи. При таких параметрах напряжение не упадет ниже 9В, а значит датчики и электроника будет работать исправно.
В момент включения стартера идет скачок потребления тока, который может достигать 300-400 А и больше в зависимости от мощности и объема двигателя. Состояние сохраняется в течение нескольких миллисекунд, после чего происходит плавное снижение показателя и выравнивание напряжения. Если не брать во внимание начальный момент, среднее значение пускового тока составляет от 100 до 150 Ампер при напряжении в 10-11 Вольт.
Особенности пуска двигателя зимой
Отдельного внимания заслуживает включение автомобильного мотора в зимнее время.
Техника под капотом охлаждается под действием низких температур, что приводит к ухудшению эксплуатационных характеристик ДВС и сложностям с его запуском. Для включения необходимо использовать ряд рекомендаций:
- Заводить двигатель рекомендуют только при плюсовых температурах. К примеру, можно предварительно согреть пространство под капотом с помощью бытовых обогревателей, если машина хранится в гараже. Также рекомендуют парковать авто в теплых местах, что уменьшает время промерзания мотора. Для полного остывания масла после езды потребуется несколько часов на морозе, поскольку оно разогревается до температуры 90 градусов.
- При повороте ключа (стартера) необходимо выжимать педаль сцепления двигателя. Это позволяет отключить коробку передач, которая увеличивает значение пускового тока вдвое, поскольку происходит проворачивание всех ее шестерней. В моторе масло менее вязкое, что обеспечивает небольшие показатели сопротивления при повороте зажигания.
-
Выключить все приборы до запуска двигателя. Лишнее оборудование будет увеличивать размер пускового тока. Чем больше вспомогательных устройств включено, тем выше требуемая мощность для включения ДВС. Необходимо отключить освещение салона габаритные огни, магнитолу и другую технику.
Лишнее оборудование будет увеличивать размер пускового тока. Чем больше вспомогательных устройств включено, тем выше требуемая мощность для включения ДВС. Необходимо отключить освещение салона габаритные огни, магнитолу и другую технику.https://youtu.be/sDkrcpprawI
Если вышеописанные рекомендации не помогают, проблема заключается в автомобильном аккумуляторе. В таком случае необходимо прикурить батарею от другой машины или использовать специальный бустер.
Система запуска автомобильного двигателя значительно улучшилась с момента ее создания. Если первоначально требовалось руками стартовать мотор, то сейчас достаточно повернуть ключ зажигания, а машина придет в рабочее состояние. Единственная проблема, которую необходимо решить конструкторам, это защита АКБ и стартера от холодных температур.
