Замена рулевых наконечников - Статьи

Требования к исправности рулевой системы жёстко установлены ПДД. Согласно правилам, не допускается эксплуатация автомобиля с неисправным рулевым управлением — ведь такой автомобиль создаёт немалую опасность для других участников движения. Это основная причина, по которой необходима регулярная замена рулевых наконечников — обеспечение безопасности как водителя авто, так и других людей.

Зачем нужны рулевые наконечники

Рулевые наконечники обеспечивают не только подвижность всего рулевого механизма, но и позволяют выставить нужный угол поворота колёс. Вкратце, рулевая система состоит из нескольких элементов:

  • рулевой рейки, преобразующей вращение рулевого колеса в синхронное движение рулевых тяг в горизонтальной плоскости. В современных авто рейка оснащается гидро или электроусилителями;
  • рулевых тяг, выступающих в качестве направляющих для колёс, и обеспечивающих необходимый им поворот по движению рулевого колеса;
  • рулевых наконечников — своеобразных шарнирных соединений, являющихся связующим звеном между колесом и рулевой тягой.

Именно на долю рулевых наконечников приходятся многочисленные ударные нагрузки, возникающие при движении по неровным поверхностям: мелким ямам, гравийному покрытию, железнодорожным переездам. Принимая на себя большую часть нагрузки, наконечники таким образом предохраняют рулевые тяги и саму рейку от механических воздействий, значительно увеличивая срок их службы.

Все это приводит к выходу наконечников из строя, что становится причиной неисправности рулевого управления, устранять которое необходимо своевременно.

Как узнать, что наконечники требуют замены

Выявить эту неисправность достаточно просто: при движении по неровной дороге в передней части автомобиля будет отчётливо слышен стук, также возникающий при резком разгоне или торможении. Кроме этого, появляется люфт рулевого колеса, автомобиль заметно потеряет управляемость, начнёт «плавать» по дороге.

Также можно проверить целостность рулевых наконечников, подняв машину домкратом и покачав колесо из стороны в сторону — если движение колеса вполне ощутимы, то рулевой наконечник необходимо менять.

Несвоевременная замена приводит не только к снижению управляемости авто, но и может являться причиной возникновения других неисправностей:

  • ударные нагрузки переместятся на рулевые тяги и рейку, в результате чего возникает необходимость дорогостоящего ремонта; нарушится развал-схождение колёс, в результате чего автомобиль будет «уводить» в сторону при движении по прямой и возникнет неравномерный износ резины;
  • люфт колеса увеличит нагрузки на шаровые опоры и тяги стабилизатора, ускоряя процесс их разрушения; снижение управляемости станет причиной ДТП.

Момент, когда становится необходима замена неисправных рулевых наконечников, значительно приближается при следующих особенностях управления авто:

  • движение на высокой скорости по гравийке или неровному дорожному полотну;
  • движение на несбалансированных колёсах, в результате чего возникает сильная вибрация;
  • резкие разгоны и торможения, особенно в поворотах.

Также стоит периодически осматривать состояние пыльников рулевых наконечников — их повреждения влечёт за собой попадание грязи в шарнирное соединение, что существенно снижает качество смазки.

Как выбрать и поменять рулевой наконечник

Наконечники относятся к расходным материалам, и следует проводить их замену каждые 40–50 тысяч километров. В зависимости от качества запасных частей нередко менять их приходится намного раньше планового ТО, особенно это касается автомобилей отечественного производства.

Замена рулевых наконечников ВАЗ часто требуется каждые 15–20 тысяч километров пробега, но периодичность работ во многом зависит от производителя запасных частей. На некоторых моделях авто (к примеру, Hummer), устанавливаются ремонтируемые рулевые наконечники, но их восстановление требует немалого опыта, поэтому доверять такие работы следует только профессионалам.

Важно! Заменяйте рулевые наконечники только попарно — их замена только на одной стороне не допускается. Как показывает практика, они выходят из строя практически одновременно.

Для замены рулевого наконечника необходим не только комплект ключей, но и специальный съёмник, при помощи которого наконечник можно легко отделить от ступицы. За неимением съёмника многие владельцы просто слегка ослабляют гайку, крепящую наконечник к ступице, и резкими сильными ударами молотка выбивают наконечник. Однако, есть риск промахнуться и повредить другие элементы подвески, или даже кузов автомобиля.

При замене наконечника рулевой тяги осуществляется следующие действия:

  1. Автомобиль поднимается домкратом, после чего снимается колесо. Для облегчения доступа рекомендуется предварительно вывернуть руль в положение, противоположное поддомкрачиваемой стороне авто.
  2. Затем откручивается гайка, крепящая наконечник к ступице, и последний снимается при помощи съёмника или выбивается молотком.
  3. Откручивается фиксирующая наконечник на рулевой тяге гайка, после чего он выкручивается. В зависимости от модели авто, на наконечнике может быть противоположная резьба.
  4. Устанавливается новая деталь, после чего все собирается в обратной последовательности.

Единственная сложность, с которой часто сталкиваются автолюбители — закисание гайки и самого наконечника в ступице, в результате чего снять его становится довольно проблематично.

Следует помнить, что рулевые наконечники отвечают за развал-схождение передних колёс, и при их замене необходима обязательная регулировка. Самостоятельно выполнить её без специального оборудования невозможно, а все попытки установить развал «на глаз», подсчитывая количество оборотов, на которые был закручен в тягу старый наконечник, не отличаются точностью. К тому же при изготовлении каждая деталь имеет некоторую погрешность в размерах, достаточную для серьёзного нарушения угла установки колеса.

Доверить проверку и замену наконечников лучше специалистам СТО, которые сразу же после замены проведут проверку и корректировку развала-схождения колёс. К тому же установка наконечников на некоторые марки авто сопряжена с некоторыми нюансами, знать которые могут только специалисты.

Сервис Uremont.com поможет найти станцию техобслуживания, осуществляющую ремонт и диагностику подвески вашего авто. С нами любое ТО станет быстрым, качественным и доступным для автолюбителя.



Как поменять наконечник рулевой тяги: ремонт и замена своими руками

В системе управления автомобиля незначительных деталей нет.

Каждая из них несет ответственность на свой участок. Рулевая тяга связывает руль автомобиля с остальной системой управления. По конструкции рулевое управление бывает реечное и с червячным приводом.

К достоинствам червячной системы можно отнести возможность передачи значительного усилия и большой угол поворота. Недостаток – сложность механизма, состоящего из множества шарнирных соединений, неповоротливость и склонность к появлению люфтов. Сравнительно более дешевые, компактные и простые реечные механизмы пользуются наибольшей популярностью у производителей легкового автотранспорта. В тяжелых грузовиках реечный механизм не используется, поскольку водитель будет чувствовать каждый толчок рулевым колесом.

Зачем нужен ремонт наконечников рулевых тяг

При повороте рулевого колеса усилие передается на поворотные кулаки посредством рулевых тяг с шарнирами, обеспечивающими способность перемещения элементов привода в различных плоскостях.

При повороте автомобиля реечный механизм обеспечивает поворот колес на неодинаковые углы.

Это нужно для того, чтобы сравнять линейные скорости наружного и внутреннего колеса при одинаковых угловых скоростях. Небольшое увеличение угла поворота наружного колеса создает трапецеидальная конструкция, состоящая из тяг, шарниров и рычагов. Этот не очень сложный механизм со временем изнашивается, подвергается механическим повреждениям. Самая характерная неисправность – износ наконечника тяги, который проявляется следующим образом:

  • при прямолинейном движении автомобиля снижается курсовая устойчивость;
  • под капотом слышен посторонний металлический стук;
  • ход рулевого колеса становится тугим и чувствуется биение руля.

Понятно, что в таком техническом состоянии эксплуатировать транспортное средство опасно и требуется срочная замена наконечника рулевой тяги. Эту процедуру можно доверить мастерам станции технического обслуживания, где ремонт будет выполнен быстро и качественно. Опытные водители, которые знают, как поменять наконечник рулевой тяги, предпочитают замену тяги выполнять самостоятельно. Но не будем забывать, что после установки новых рулевых тяг необходимо проверить и отрегулировать развал-схождение колес и визит на СТО никто не отменяет.

Ремонт наконечников рулевых тяг

В первую очередь обязательно убедитесь, что неисправны именно они, а не какая-либо иная деталь механизма рулевого управления или подвески. Диагностика в гараже производится в следующем порядке:

  • проверка хода рулевых наконечников на оси. Помощник вращает рулевое колесо, а водитель ладонью проверяет люфт. При его наличии производится замер. Если люфт превышает полтора миллиметра, то деталь необходимо заменить;
  • проверка затяжки хомута регулировочной муфты;
  • осмотр защитных чехлов на наличие повреждений.

Как снять и заменить наконечник рулевой тяги

Прежде всего, нужно купить новые наконечники. Вы можете заказать оригинальные запчасти для своего автомобиля, но значительно дешевле купить аналог от известного производителя. Покупку можно сделать в интернет-магазине по более выгодной цене.

Если затеяли ремонт, то желательно менять сразу пару наконечников, но это не обязательное условие. Просто пока еще рабочему наконечнику осталось недолго жить. Инструменты самые обыкновенные – домкрат, опоры под колеса, стандартный набор гаечных ключей и отвертка. Хорошо бы еще иметь и специальный съемник, но можно справиться и без него с помощью монтировки и молотка. По готовности можно приступить к замене детали.

  • Зафиксируйте задние колеса упорами, поставьте машину на ручник.
  • Передние колеса поднимите и установите на подставки.
  • Если предстоит работа с левой тягой, выверните руль влево.
  • Снимите фиксатор и раскрутите гайку крепления шарнира к рычагу.
  • Используя съемник, извлеките из поворотного рычага палец наконечника. Если приспособления нет, то воспользуйтесь монтировкой и молотком.
  • Раскрутите и снимите болты крепления тяги.
  • Отсоедините тягу от механизма.
  • Зафиксируйте тягу в тисках и немного отверните контрагайку.
  • При выкручивании наконечника обязательно считайте количество поворотов на резьбе. В дальнейшем при сборке наконечник нудно будет завернуть таким же образом, чтобы не сильно нарушить регулировку развала-схождения.

Перед установкой новый защитный чехол нужно смазать герметиком. Успехов!

Замена рулевых тяг, наконечников, пыльников авто, цена в Екатеринбурге

Элементы рулевого управления всегда должны быть в полностью исправном состоянии, иначе это может привести к потере управляемости автомобиля и несчастному случаю на дороге.

Правильно продиагностировать и если появится необходимость, заменить неисправные элементы в рулевом управлении вы можете в СТО «Автоимпульс». Наши опытные мастера ремонтируют любые системы автомобиля быстро и качественно.

Эффективность рулевого управления напрямую зависит от исправности всех его деталей и механизмов. Но зачастую в процессе эксплуатации некоторые элементы подвержены сильному износу и повреждению, по причине неудовлетворительного состояния наших дорог. Износ хотя бы одного элемента рулевого управления неминуемо приведет к выходу из строя других, а иногда и всего механизма. Как показывает практика, чаще всего подвержены износу следующие элементы:

  • Рулевая тяга. Она имеет резьбовые окончания с двух сторон и шарнирное соединение между ними,  служит для передачи тягового усилия от рулевой рейки к наконечнику. Чаще всего выход из строя связан либо с неисправностью шарнирного соединения, в котором появляется люфт, либо с нарушением её геометрии вследствие сильных ударных воздействий.
  • Рулевой наконечник. Он необходим для фиксации колеса к рулевой тяге и реализации возможности поворота. Выход их строя связан с тяжёлыми условиями эксплуатации или разрывом защитного пыльника, вследствие чего внутрь шарнира попадают пыль и грязь, приводя к люфту или заклиниванию соединения. Намного реже встречаются неисправности, связанные с механическим дефектом.
  • Пыльник рулевой рейки. Служит для защиты от попадания пыли и грязи в механизм рулевой рейки. При появлении не герметичности со временем выходит из строя и рулевая тяга и рейка. На пыльник не влияют механические воздействия, так как он эластичен, поэтому выход из строя связан с его износом или спаданием со штатного места.

Провести диагностику или замену элементов рулевого управления можно в СТО «Автоимпульс». Наши опытные автослесари быстро и качественно проведут любой вид работ, связанный с ремонтом автомобиля. Любые запасные части можно приобрести или заказать у нас по доступным ценам.

Замена наконечника рулевой тяги, порядок проведения работ

Замена наконечника рулевых тяг, рано или поздно, проводится на всех автомобилях. Как бы не было сложно устройство рулевого управления на разных моделях автомобилей, наконечники рулевых тяг присутствуют везде. А вот количество их может быть разным – от 4 до 6 штук.

Отсутствие данного узла привело бы к потере смысла наличия всего рулевого управления автомобиля, так-как только наконечники рулевых тяг могут предать поступательное усилие, передаваемое через механизмы, под определенным углом.

Передача поступательного движение под углом обеспечивают специальные подвижные элементы, которые используют в работе принципы шарнирного соединения.

Прежде чем проводить замену наконечника рулевой тяги, будет не лишним разобраться в его устройстве.

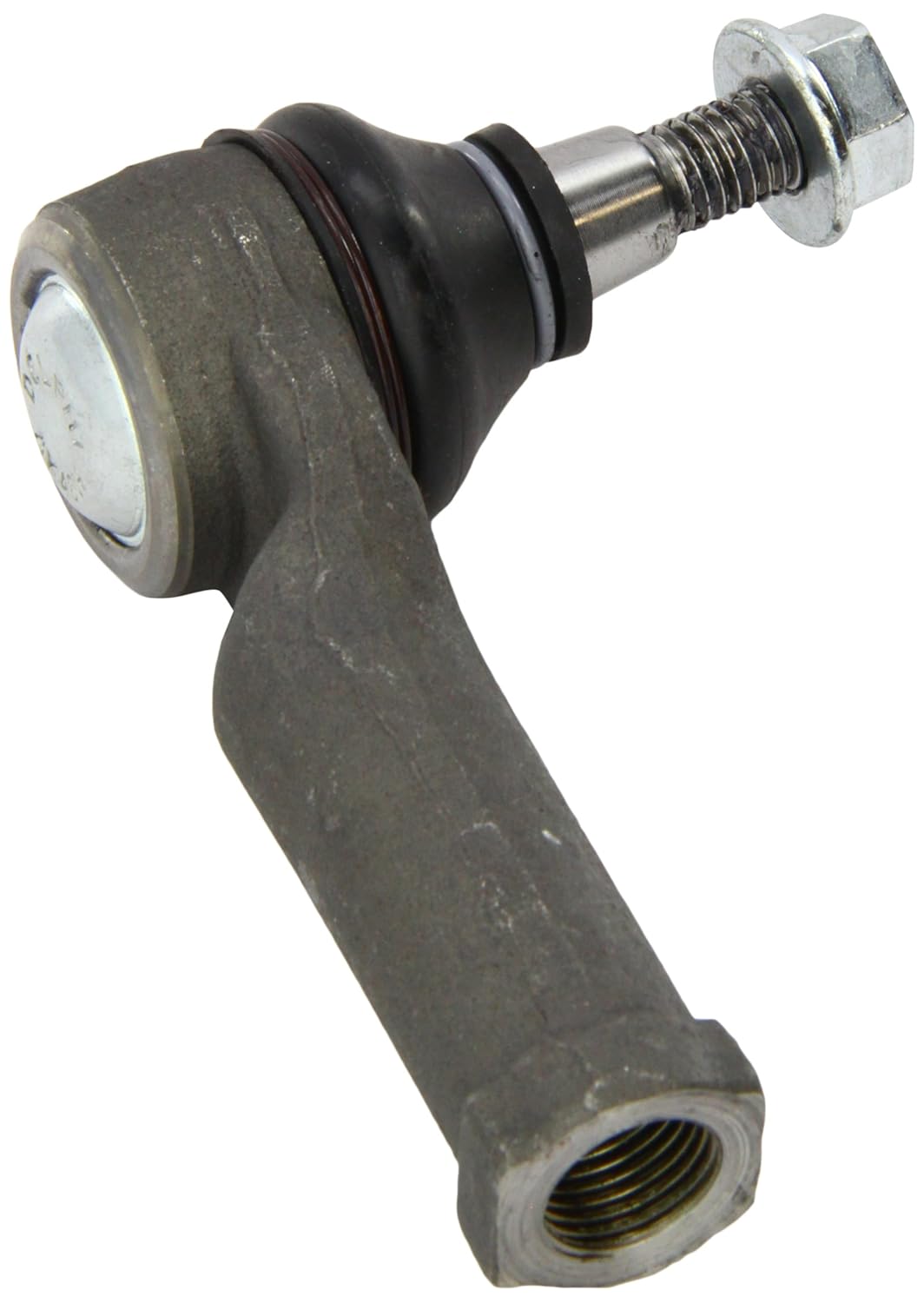

Устройство

Основные элементы:

  1. Вкладыш изготовленный из тефлона;
  2. Шаровый палец с нарезанной на нем резьбой;
  3. Корпус с крышкой;
  4. Пыльник;
  5. Гайка пальца.

Со временем износ тефлоновых вкладышей приводит к повышению люфта в тягах рулевого управления, а это значит уменьшается управляемость автомобиля, а это, в свою очередь, влияет на безопасность вождения.

Поэтому необходимо хотя бы раз через 10 – 50 тыс. км. пробега (в зависимости от того по каким дорогам Вы ездите), проводить диагностику рулевого управления и при выявлении люфта в наконечнике, срочно принимать меры, которые выражаются в полной его замене.

Так же такие работы проводятся при появлении ржавчины на деталях наконечников и при изгибе пальца, который может образоваться в результате мощного, неприятного для водителя, удара колесом об препятствие.

Порядок замены

Так как марок автомобилей много, порядок замены наконечника рулевой тяги разберем на наиболее популярных народных автомобилях ВАЗ 2108, 09, 099.

Подготовка.

  1. Для застопорения автомобиля воспользуйтесь ручным тормозом. Для надежности установите упоры под задние колеса;
  2. С помощью домкрата поднимите переднее колесо, подставьте упор в целях безопасности;
  3. Снимаем колесо;
  4. При необходимости очищаем все от грязи;
  5. При невозможности открутить гайку рулевой тяги воспользуйтесь жидкостью WD-40 или аналогичной автохимией.

Замена наконечника рулевой тяги.

Освободите гайку, благодаря которой шаровая крепится к рулевой тяги, от фиксирующего шплинта.

Открутите указанную выше гайку.

Используя специальный съемник, выпрессуйте из поворотного кулака палец шаровой.

Рулевые тяги к рулевому механизму крепятся с помощью болтов. Болты сразу не заметны, так как они законтрены специальными стопорными пластинами. Чтобы до них добраться отогните данные пластины любым позволяющим это сделать инструментом.

В других моделях автомобилей стопориться болты могут по-другому.

Болт, благодаря которому крепится рулевая тяга, выворачивается полностью, а вот на втором болте только ослабляется затяжка.

Благодаря ослабленной затяжки второго болта Вы теперь сможете провернуть в сторону стопорную пластину и полностью отсоединить рулевую тягу.

На рулевой тяге можно заметить шестигранник. Зажмите его в тисках и ослабьте затяжку контргайки.

Наконечник рулевой тяги можно откручивать, но перед этим возьмите листок бумаги и ручку, чтобы записать количество оборотов или запомните их, а также поставьте метку где он был расположен, это важно.

Установите новый наконечник закрутив его на то же количество оборотов, которое Вы запомнили. Для точной установки воспользуйтесь меткой.

Замена пыльника

Не исправность пыльника приводит к быстрому выходу из строя шарнирного соединения, и как следствие всего наконечника рулевой тяги.

Поэтому важность своевременной замены пыльника очевидна. Данную работу можно проводить и без полного демонтажа рулевой тяги.

Для этого нужно снять уплотнительное кольцо.

Следующее идет пружинное кольцо, которое тоже снимаем.

Снимаем пыльник.

Удалите старый и нанесите новый слой смазки. Если Вы заметили проникновение грязи во внутрь шарнира, замените его, так как описано выше.

Перед установкой нового пыльника, заложите в него 0,5 его объема смазки (солидол, литол-24 и т.д.).

Установив пыльник, в тоже положение, что и находился старый, в обратном порядке установите пружинное кольцо, затем уплотнительное кольцо.

Рулевая тяга устанавливается на автомобили ВАЗ 2108, 09, 099 в обратной последовательности как снималась. При этом следует обратить внимание на усилия затягивания болтов, с помощью которых рулевые тяги крепятся к рулевому механизму (8 кгс-м).

Обязательно следует зафиксировать болты с помощью стопорной пластины.

Важно почитать: Замена пыльника внутреннего ШРУСа, популярных моделей автомобилей.

Замена наконечника рулевой тяги у опытного водителя, при наличии нужного инструмента (съемника, тисков, ключей), займет до 20 минут.

После этого не забудьте сделать развал схождение колес, хотя многие водителя игнорируют даные работы, что приводит к быстрому износу передних шин.

Замена наконечника рулевой тяги ВАЗ, своими руками — видео.

Рулевые тяги и рулевые наконечники: как проверить и заменить

Рулевые тяги служат для соединения колеса и рулевого механизма. Через рулевую тягу передается поворачивающее усилие от рулевого механизма на колесо автомобиля.

При этом колеса во время езды перемещаются в трех плоскостях, тогда как рулевой механизм жестко закреплен. Чтобы реализовать подвижное соединение, дополнительно используются рулевые наконечники (наконечники рулевых тяг).

В процессе эксплуатации авто:

  • рулевые тяги могут деформироваться или разрушаться под воздействием коррозии;
  • пыльники рулевых наконечников повреждаются, сфера смещается, происходит повреждение втулки;

В случае возникновения проблем с тягами появляются стуки в передней подвеске, руль становится «легким», не удается сделать развал-схождение. В подобной ситуации необходимо проверить тяги рулевые, а также выполняется замена наконечников рулевых тяг. Подробнее читайте в нашей статье.

Содержание статьи

Рулевая тяга и наконечник тяги: назначение

Основной задачей, которую выполняет тяга рулевая, является передача усилия от рулевого механизма на колеса. Однако дополнительные сложности возникают по причине того, что колеса подвижны, а рулевой механизм закреплен жестко. Решает проблему  наконечник рулевой.

Если просто:

  • к штоку рулевой рейки сама тяга крепится посредством внутреннего наконечника;
  • к средней тяге трапеции крепление реализовано при помощи шарнирного соединения;
  • соединение тяги с рычагом поворотного кулака осуществляется через внешний рулевой наконечник.

В данной конструкции внутренние наконечники и шаровые соединения отвечают за подвижность тяги в вертикальной плоскости (тяги не ломаются при езде по неровностям).

В свою очередь, внешний наконечник позволяет получить подвижность тяги и колеса в любой плоскости. В результате привод нормально работает в поворотах, при езде по неровностям и т.д.

Устройство рулевой тяги и наконечника

Что касается устройства, сама тяга напоминает стальной стержень. Устройство рулевого наконечника более сложное, так как он служит для соединения подвижных и неподвижных элементов.

Фактически, это шарнирное соединение, где сфера пальца вращается внутри полусферического корпуса. В корпусе устанавливается втулка, набивается смазка, чтобы избежать трения и позволить пальцу выполнять отклонение на заданный угол. Шарнир защищает резиновый пыльник.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности. По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника.

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

  • при езде слышна отдача на педали газа;
  • тихий и частый стук при повороте руля в области колеса;
  • постукивание на неровной дороге;
  • руль слишком легко крутится;
  • развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Как поменять рулевые тяги и наконечники

Если обнаружены признаки износа или очевидны повреждения, требуется замена рулевых тяг и/или наконечников. Что касается тяг, настоятельно не рекомендуется ограничиваться только одной стороной. Другими совами, нужно купить рулевые тяги парой и менять их.

В норме замена рулевой тяги или замена рулевых наконечников выполняется попарно (как и в случае с амортизаторами и рядом других элементов). Это позволяет избежать проблем с развалом и неравномерным износом.

Также необходимо знать, как поменять рулевые наконечники своими руками правильно, чтобы избежать распространенных ошибок.  Переходим к замене:

  • автомобиль нужно поднять на домкрате;
  • далее снимаются передние колеса;
  • руль необходимо заблокировать;
  • затем следует ослабить фиксирующую гайку, при помощи которой наконечник крепится к тяге;
  • при условии наличия шплинта, его нужно снять с гайки пальца наконечника;
  • теперь можно открутить гайку на пальце, крепящую наконечник рулевой тяги к поворотному кулаку;
  • затем съемником для шаровых нужно выдавить рулевой наконечник, вставляя разъем съемника под резинку наконечника и затягивая гайку.
  • в том случае, если посадка плотная, молотком аккуратно простукивают по ушку рычага;
  • если съемника нет, вместо него используется небольшой лом;
  • перед снятием наконечника с тяги нужно поставить метки на тяге или запомнить количество оборотов, чтобы знать, насколько нужно накрутить новый наконечник при установке;
  • дальше следует снять пыльники, открутить тяги от рейки и произвести сборку в обратном порядке, используя новые детали;
  • при сборке резьбу на тягах и пальцах предварительно нужно смазывать;

 Рекомендации

  1. Замена рулевого наконечника или замена рулевых тяг и наконечников не является сложной процедурой, однако требует определенных навыков и инструментов. Также важно после замены отрегулировать развал-схождение. Если этого не сделать, шины будут изнашиваться, руль может стоять криво в нулевом положении и т.д. Рекомендуем также прочитать статью о том, как сделать развал-схождение своими руками. Из этой статьи вы узнаете, как делается развал в условиях обычного гаража, а также на что обратить внимание в рамках выполнения данной процедуры.
  2. Также добавим, что некоторые владельцы в целях экономии предпочитают реставрацию рулевых наконечников полной замене на новые детали. Опытные специалисты не рекомендуют этого делать! Восстановление сводится к замене втулки методом запрессовки туда нового антифрикционного состава.

    На восстановленных наконечниках рабочая поверхность сферы пальца все равно остается изношенной. Для подгонки сферы и полусферы новую втулку попросту поджимают. В результате руль «на холодную» сначала тугой, однако в процессе езды деталь нагревается и наконечники стучат.

  3. При выборе рулевых тяг и наконечников оптимально использовать оригинальные запчасти или детали, не уступающие по качеству. Приобретение более дешевых аналогов на начальном этапе позволяет сэкономить, однако, срок службы наконечников в дальнейшем может сильно разочаровать. Результат —  снова потребуется заменить рулевой наконечник через 20-30 тыс. км пробега.

Замена рулевых наконечников автомобиля ВАЗ 2108, 2109, 21099

Рулевые наконечники (наконечники рулевых тяг) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 представляют собой шаровые шарниры, состоящие из корпуса, вкладыша, пружины вкладыша, пальца, защитного резинового чехла (пыльника).

Наконечник рулевой тяги соединяет поворотный рычаг на стойке с внутренней (длинной) тягой, крепящейся к рулевой рейке.
Со временем вкладыши поджимающие подвижные шарниры в наконечниках разрушается, что приводит к увеличению люфта при вращении рулевого колеса и характерных частых стуков в подвеске при проезде неровностей. При выявлении вышедшего из строя наконечника рулевой тяги меняем его на новый.

Инструменты необходимые для замены наконечника рулевой тяги

Рожковый ключ на 27 мм, для ослабления затяжки контргайки наконечника.
Рожковый ключ на 24 мм, для удержания от проворачивания соединительной муфты длинной тяги и наконечника.
Накидной ключ на 19 мм, для отворачивания гайки крепления пальца наконечника рулевой тяги.
Съемник наконечника, либо монтажная лопатка для отсоединения пальца наконечника от поворотного рычага на стойке.
Накидной ключ на 22 мм, для отворачивания болтов крепления рулевых тяг к рулевой рейке.
Молоток
Плоскогубцы

Подготовительные работы

— Ставим автомобиль на ручной тормоз и передачу
— Подставляем под колеса упоры
— Ослабляем затяжку болтов колеса, где собираемся менять наконечник
— Поддомкрачиваем и снимаем одно из передних колес автомобиля
— Очищаем от загрязнения наконечник рулевой тяги и примыкающие к нему детали

Порядок замены наконечника рулевой тяги автомобилей ВАЗ 2108, 2109, 21099

— Отворачиваем контргайку наконечника рулевой тяги

Вращаем рулевое колесо и устанавливаем наконечник так, чтобы был удобный доступ к его контргайке из подкапотного пространства. Рожковым ключом на «22» удерживаем соединительную муфту за имеющиеся на ней грани, а рожковым ключом на «27» ослабляем затяжку контргайки наконечника. Резьба на наконечнике левая, отворачиваем гайку по часовой стрелке.

Ослабляем контргайку наконечника при помощи двух рожковых ключей
— Поворачиваем колеса так, чтобы наконечник максимально выдвинулся в арку колеса

Вращаем рулевое колесо в сторону противоположную заменяемому наконечнику.

— Расшплинтовываем гайку крепления пальца наконечника

Используем пассатижи, при помощи которых сжимаем усики шплинта и извлекаем его из отверстия в пальце.

Детали наконечника рулевой тяги ВАЗ 2108, 2109, 21099
— Отворачиваем гайку крепления пальца наконечника к поворотному рычагу на стойке

Используем ключ на «19». При необходимости гайку обстукиваем молотком и заливаем проникающей жидкостью.

Отворачиваем гайку крепления пальца наконечника к поворотному рычагу
— Съемником отсоединяем наконечник от поворотного рычага

Если съемника нет, то монтажкой создаем натяг в соединении наконечника и рычага и стукаем молотком по бобышке рычага.

Отсоединяем наконечник от поворотного рычага при помощи монтажки и молотка
— Выворачиваем наконечник из муфты

Необходимо подсчитать число оборотов, на которые вывернется наконечник, что бы при установке нового наконечника завернуть его на то же число оборотов и не сбить угол схождения передних колес.

— Свинчиваем с наконечника контргайку

Наворачиваем ее на новый наконечник (если там ее нет).

— Вворачиваем новый наконечник в соединительную муфту

Вворачиваем на установленное ранее число оборотов. Ориентируем взаимное положение наконечника и тяги вставив палец наконечника в отверстие бобышки поворотного рычага.

— Затягиваем контргайку

Опять используем ключи на «22» и «27». Момент затяжки — 121-149 Н.м.

— Закрепляем палец наконечника в бобышке поворотного рычага

Устанавливаем гайку крепления пальца и затягиваем ее моментом 27-33 Н.м.

Примечания и дополнения

— После замены наконечника рулевой тяги на автомобиле ВАЗ 2108, 2109, 21099 рекомендуется подкорректировать углы установки колес.

— При обнаружении люфта и стуков в самих рулевых тягах рулевого механизма, необходимо заменить и их (см. «Замена рулевых тяг автомобилей ВАЗ 2108, 2109, 21099»).

Еще статьи по рулевому управлению автомобилей ВАЗ 2108, 2109, 21099

— Ключ для разборки рулевой рейки 2108

— Разборка рулевой рейки 2108

— Как снять рулевую рейку 2108

— Устройство рулевой рейки 2108

— Ключ для регулировки рулевой рейки 2108

Замена рулевых тяг - цена в Москве, стоимость замены рулевого наконечника на YouDo

Если вам необходима замена рулевых тяг – цена на услуги исполнителей Юду будет доступной по Москве. Квалифицированные механики предоставляют полный спектр услуг по обслуживанию авто любых марок, поэтому вы быстро найдете подходящего специалиста.

Основные причины поломки рулевого механизма

Наконечники и рулевые тяги – это очень важные элементы механизма управления транспортным средством, поэтому при обнаружении первых признаков поломки обратитесь за помощью к опытному мастеру.

Исполнители Юду при помощи специального оборудования проведут диагностику, чтобы выявить причину возникновения неисправности рулевых тяг (езда по плохим дорогам, разрушение защитного чехла рулевых пальцев, нарушение исходной величины схождения колес).

Основными признаками необходимости выполнять замену рулевой тяги являются:

  • стуки в подвеске при торможении или ускорении
  • увеличение свободного хода руля при повороте колес
  • изменение устойчивости автомобиля на дороге

Квалифицированные автомеханики выполнят работы по замене рулевого наконечника, тяги на высоком профессиональном уровне и по доступным расценкам.

Сколько стоит ремонт авто в Москве

Работы по замене узлов и деталей рулевого механизма являются достаточно сложными в технологическом плане, поэтому лучше доверить ремонт опытному мастеру, зарегистрированному на сайте Юду.

Квалифицированные специалисты выполнят бесплатно диагностику автомобиля, после чего рассчитают, сколько будет стоить замена рулевых тяг – цена зависит от таких факторов:

  • степень изношенности рулевого механизма
  • марка и модель автомобиля
  • стоимость неисправных запчастей, которые необходимы для восстановления механизма
  • срочность выполнения ремонта

Примерные расценки на восстановление рулевого механизма в Москве указаны в прайсах автомехаников, зарегистрированных на Юду. Ознакомившись со стоимостью работ, вы сможете установить доступную для вас цену на установку новых запчастей рулевого механизма.

На сайте youdo.com вы быстро найдете опытных специалистов, предоставляющих целый комплекс сервисных услуг по обслуживанию автомобилей различных марок и моделей. Профессиональные мастера по ремонту транспортных средств после выполнения работ дают гарантию.

Чтобы выбрать квалифицированного автомеханика, ознакомьтесь с рейтингом Юду и отзывами о работе исполнителей, оставленными нашими пользователями. Закажите на Юду такую услугу, как замена рулевых тяг – цена за работу исполнителей будет ниже, чем расценки на ремонт в крупных автомастерских Москвы.

Тяги

Что такое стяжки и для чего они нужны?

Тяги являются неотъемлемой частью системы рулевого управления вашего автомобиля. Тяги соединяют рулевой механизм (или реечную шестерню) с колесом с помощью стержня с шариковой головкой на одном конце. Механизм с шариком в гнезде позволяет колесам перемещаться вверх, вниз и из стороны в сторону контролируемым движением. Это обеспечивает плавную езду, поскольку транспортное средство перемещается по различным типам дорожных покрытий, неровностей, выбоин и т. Д. Наиболее распространенные конструкции рулевого управления используют внутреннюю поперечную рулевую тягу, прикрепленную к рулевому механизму, и внешнюю поперечную рулевую тягу, которая соединяет внутреннюю поперечную рулевую тягу с колесом. сборка.Длина резьбы, которой крепятся внутренние и внешние рулевые тяги, регулируется и используется для регулировки углов установки передних колес автомобиля.

Верхние предупреждающие знаки, что ваши рулевые тяги неисправны

Есть несколько предупреждающих знаков о том, что ваши рулевые тяги могут нуждаться в замене. Если вы испытываете какие-либо из следующих симптомов, рекомендуется проверить свой автомобиль.

Шатается рулевое колесо

Во многих случаях первым признаком неисправности рулевой тяги является просто шатание рулевого колеса.Это происходит потому, что рулевое колесо начинает терять контроль над колесами. Рулевое управление может иметь слабину или не реагировать. Это может быть более заметно при попытке повернуть колесо.

Вибрация автомобиля

Еще одним признаком неисправности или поломки рулевой тяги является вибрация автомобиля. Когда рулевое колесо теряет контроль над колесами, шины начинают беспорядочно двигаться и вызывать сильную тряску. Вы замечаете вибрацию сильнее, когда вы ускоряетесь, замедляете ход или поворачиваете повороты.

Износ шин

Если рулевые тяги ослаблены или изношены в течение длительного периода времени, они могут повлиять на структуру износа шин. Изношенные, ослабленные или вышедшие из строя рулевые тяги приведут к смещению вашего автомобиля из-за того, что ваши шины «выскочат». Если вы управляете автомобилем с шинами, которые «выбиты», со временем это приведет к более быстрому износу протекторов изнутри. Сами по себе рулевые тяги не вызывают прямого износа шин, но имеют огромное влияние на выравнивание вашего автомобиля.

Тяга или неправильное выравнивание автомобиля

Если кажется, что ваш автомобиль тянет или смещается в сторону, у вас может быть проблема с рулевой тягой. Если рулевые тяги находятся в плохом рабочем состоянии, они могут не удерживать автомобиль в правильном положении. Центровка не может быть выполнена правильно при изношенных, ослабленных или вышедших из строя стяжных тягах.

Что вызывает поломку или выход из строя рулевой тяги?

Тяги могут выйти из строя из-за естественного износа и тяжелых дорожных условий. Часто причиной выхода из строя рулевой тяги является отсутствие смазки.Дорожные опасности, такие как выбоины, неровности на дороге или слишком сильное наезд на бордюр, могут сократить срок службы концов рулевых тяг. Эти дорожные опасности могут повредить рулевые тяги и вызвать утечку смазки. Как только это произойдет, конец рулевой тяги может ослабнуть и заедать, что делает управление транспортным средством небезопасным.

Как правильно проверить конец рулевой тяги?

Если вы не очень разбираетесь в транспортных средствах, обычно рекомендуется попросить квалифицированного механика проверить ваши рулевые тяги на предмет безопасного использования.На рулевых тягах могут наблюдаться признаки провисания или «люфта» при нажатии на рулевые тяги вверх / вниз. Это признак того, что рулевая тяга изношена и ее необходимо заменить.

Другой способ проверить рулевые тяги - поднять автомобиль и снять передние колеса. Колеса необходимо повернуть вправо, чтобы проверить конец внутренней рулевой тяги со стороны пассажира, и влево, чтобы проверить конец внутренней рулевой тяги со стороны водителя. Если на каком-либо из уплотнений рулевой тяги обнаружены разрывы, утечки или чрезмерный износ, их следует заменить.

Сколько стоит замена рулевых тяг?

Как и на многие другие вопросы по ремонту автомобилей, ответ - зависит от обстоятельств. Цена на рулевые тяги, детали и рабочую силу может варьироваться от автомобиля к автомобилю. В среднем автомобиле, вероятно, можно заменить рулевую тягу примерно за час труда плюс около 80 долларов за деталь, то есть около 170 долларов. Добавьте выравнивание, и общая цена может быть ближе к 260 долларам.

Следует ли заменять обе рулевые тяги одновременно?

Хотя замена обеих рулевых тяг одновременно не является абсолютно необходимой, многие механики могут порекомендовать различную комбинацию запасных частей.Если вы меняете внутреннюю рулевую тягу, а внешняя рулевая тяга является оригинальной деталью, рекомендуется заменить обе. Это просто связано с тем, что для замены внутренней тяги необходимо снять внешнюю тягу. Одновременная замена внутренних и внешних рулевых тяг сэкономит вам деньги на оплате труда и поможет предотвратить проблемы в будущем. Если внешняя рулевая тяга неисправна, но внутренняя рулевая тяга все еще в хорошем состоянии, не рекомендуется заменять обе рулевые тяги. Если обе поперечные или внутренние рулевые тяги имеют более или менее одинаковый пробег, вероятно, они имеют одинаковый износ.Если визуальное состояние рулевой тяги показывает коррозию или другие признаки чрезмерного износа, вероятно, стоит заменить их вместе. Поскольку для правильной настройки рулевой тяги вам потребуется выравнивание, а выравнивание невозможно правильно выполнить с неисправной стяжной тягой, замените все вышедшие из строя рулевые тяги до того, как потребуется надлежащая центровка. Снова экономия времени и денег в долгосрочной перспективе.

Как всегда, если у вас есть вопросы или опасения по поводу рулевых тяг, мы рекомендуем вам зайти в любой магазин Dunn Tyre и получить честный совет .

Замена рулевой тяги - все, что вам нужно знать

Для чего нужна рулевая тяга?

Рулевая тяга является важной частью системы рулевого управления автомобиля. Он соединяет или «привязывает» рулевой механизм или реечную шестерню к колесу с помощью стержня с шариковой головкой на одном конце. Это шарнирное гнездо позволяет контролировать движение колеса при повороте или движении вверх и вниз по поверхности дороги. В большинстве популярных конструкций рулевого управления используется внутренняя рулевая тяга, прикрепленная к рулевому механизму, и внешняя рулевая тяга, которая соединяет внутреннюю рулевую тягу с колесом в сборе.Длина резьбы, которой крепятся внутренние и внешние рулевые тяги, регулируется и используется для регулировки углов установки передних колес автомобиля.

Каковы симптомы неисправной рулевой тяги?

Нет руля! Это те части между рулевым колесом и дорогой, которые подвергаются наибольшему воздействию, и поэтому их необходимо менять несколько раз в течение срока службы нашего автомобиля. Если мы постоянно корректируем рулевое колесо даже при движении вперед, это признак изношенных рулевых тяг. Есть некоторые ремонтные работы, которые мы можем отложить, но этот должен быть в первую очередь.

Какова серьезность неисправности рулевой тяги?

Значительный. Если при регулярных поездках в мастерскую для замены масла и базового обслуживания изношенная рулевая тяга не обнаруживается, то госинспекция обязательно это сделает. Лучше всего производить ремонт, когда это необходимо, потому что, если рулевая тяга сломается, вероятность аварии очень высока, и, по крайней мере, нам понадобится буксир. Найдите хорошего механика, большинство из которых знакомы с ремонтом передней части / рулевого управления, и назначьте встречу. Этот ремонт довольно распространен, поэтому ожидайте, что ваш автомобиль вернется в течение дня.

Получите расчетную оценку услуги по замене рулевой тяги в ближайших магазинах.

Какова типичная стоимость замены рулевой тяги?

  • Ориентировочная стоимость запчастей 40–120 долларов
  • Ориентировочная стоимость рабочей силы 145–185 долларов США

Ориентировочная общая стоимость 185–305 долларов

Несмотря на то, что работы с передней частью могут стать довольно частыми по мере старения автомобиля, замена рулевой тяги не является дорогостоящим ремонтом. Большинство рулевых тяг будет стоить от 40 до 120 долларов, а внутренние рулевые тяги дороже внешних.У некоторых автомобилей есть рулевые тяги, где внутренняя и внешняя рулевые тяги продаются вместе в сборе. Стоимость работы по замене рулевых тяг составляет от 45 до 85 долларов в зависимости от того, будет ли заменена внутренняя или внешняя рулевая тяга. Для замены рулевых тяг потребуется регулировка углов установки колес - услуга, которая добавит к окончательному счету от 80 до 100 долларов.

Опять же, цены будут зависеть от местоположения, а также марки и модели вашего автомобиля. Сэкономьте время, используя Openbay, чтобы найти и записаться на прием в качественную ремонтную мастерскую в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

6 Признаков неисправного конца рулевой тяги (и стоимость замены в 2021 году)

Последнее обновление 7 мая 2020 г.Функциональная поперечная рулевая тяга соединяет подвеску и рулевую систему с передними колесами на земле с помощью нескольких шарниров, так что колеса точно поворачиваются при повороте рулевого колеса. Такая система позволяет водителю использовать минимальное усилие для поворота транспортного средства.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Но, как и все в автомобиле, наконечники рулевой тяги со временем изнашиваются. Кроме того, они будут быстрее изнашиваться и повреждаться, если вы регулярно едете по ухабам или неровным дорогам.

В таких условиях концы рулевой тяги могут выйти из строя в течение нескольких лет, но те, что установлены на других автомобилях, могут прослужить много лет без замены. Признаки неисправного конца рулевой тяги могут проявляться по-разному.

Что такое конец рулевой тяги?

Тяги, состоящие из внутренних и внешних рулевых тяг, соединяют передние колеса с рулевым колесом. Оба имеют смазанные шаровые опоры на концах для передачи вращательного усилия через систему.

Внешний конец рулевой тяги защищен резиновым чехлом, чтобы удерживать смазку и грязь наружу, но эта резина со временем может треснуть и позволить влаге проникнуть внутрь соединения и вызвать коррозию.

6 Признаков неисправности конца рулевой тяги

Вы, наверное, задаетесь вопросом, как узнать, что конец рулевой тяги неисправен? Что ж, есть несколько очень заметных симптомов, на которые стоит обратить внимание. Ниже приведены некоторые общие симптомы неисправного конца рулевой тяги.

# 1 - Рулевое колесо вибрирует или трясется

Стяжная тяга удерживает компоненты подвески прочными и надежными. Если конец рулевой тяги выходит из строя и расшатывается, части подвески также расшатываются и вызывают вибрации и сотрясения, которые можно почувствовать в рулевом колесе во время движения.

Эти колебания рулевого колеса усиливаются при ускорении автомобиля и при поворотах.

# 2 - Плохая центровка передней части

Рулевая тяга помогает поддерживать центровку передней части вашего автомобиля, а поврежденный или изношенный конец рулевой тяги вызывает ослабление деталей. Это приведет к смещению передней части и плохому отслеживанию.

Это смещение наблюдается во время движения автомобиля, поскольку он начинает отклоняться влево или вправо, когда он направлен вперед.В этом легко убедиться, если вы ненадолго уберете руки с рулевого колеса после того, как направили его прямо во время движения. Правильно выровненный автомобиль должен оставаться на прямом пути.

# 3 - Рулевое колесо болтается

Плохой конец рулевой тяги также может стать причиной ослабления рулевого колеса или чрезмерного люфта. Это опасное состояние, так как может привести к полному отсутствию рулевого управления. Немедленно отвозите машину в автомагазин, если заметили болтающийся руль.

См. Также: Причины трудно поворачиваемого рулевого колеса

# 4 - Ненормальные звуки

Любой скрип или визг во время движения может указывать на нежелательный контакт металла с металлом.Высокий скрипящий звук при движении автомобиля, особенно на поворотах, может указывать на то, что резиновый чехол на конце рулевой тяги треснул, что привело к потере смазки.

Грохот или дребезжание также можно услышать в передней части автомобиля. Поскольку странные шумы не означают автоматически неисправный конец рулевой тяги, вы захотите увидеть, существуют ли какие-либо другие симптомы на этой странице.

# 5 - Ненормальный износ шин

Износ шин - нормальное явление, и он должен быть равномерным с обеих сторон.Неравномерный износ одной или нескольких шин может указывать на проблему. Плохая рулевая тяга приведет к тому, что внутренние или внешние края шины изнашиваются быстрее, чем остальная часть шины.

Чтобы проверить ненормальный износ шин, встаньте перед автомобилем и посмотрите на внутренние и внешние края передних шин.

Неравномерный износ шин может быть вызван и другими причинами, например, плохой центровкой, неправильным давлением в шинах или несбалансированными шинами, поэтому рекомендуется провести осмотр автомобиля механиком.

# 6 - Автомобиль вибрирует

Как только шины начинают изнашиваться неравномерно, весь автомобиль может начать вибрировать.Эти колебания усиливаются с ускорением, что затрудняет комфортное вождение. Однако комфорт может быть наименьшей из ваших забот.

Вибрация автомобиля также может быть вызвана почти полным выходом из строя рулевых тяг, что является очень опасной ситуацией. В этом случае шины болтаются и трясутся сами по себе, и вы можете быть близки к потере рулевого управления. Немедленно отремонтируйте автомобиль.

Стоимость замены конца рулевой тяги

В среднем стоимость замены конца рулевой тяги колеблется от 100 до 400 долларов в зависимости от автомобиля, качества используемых деталей и того, насколько сложно добраться до конца рулевой тяги .

По стоимости деталей конец рулевой тяги может стоить от 20 до 100 долларов, независимо от того, внутренняя это или внешняя рулевая тяга. Наружные концы рулевой тяги довольно просто заменить, поэтому рассчитывайте заплатить от 80 до 100 долларов за труд, так как большинство механиков будут брать минимум один час. Чтобы достать концы внутренней рулевой тяги, потребуется немного больше усилий, поэтому рассчитывайте на труд от 150 до 300 долларов.

Поскольку по крайней мере 50% от общей стоимости составляет оплата труда, имеет смысл покупать OEM или высококачественные детали, чтобы окупить свои деньги. Не забудьте включить предварительное выравнивание в смету расходов, так как это необходимо после завершения ремонта.

Сделайте покупки вокруг, чтобы сравнить расценки на оплату труда во всех ваших местных автомагазинах, чтобы максимально снизить общие затраты. Очевидно, что самая низкая оплата труда - это все, но часто вы можете найти надежный независимый магазин, который взимает половину того, что взимал бы дилерский центр. К окончательной цене могут быть добавлены налоги и другие сборы.

Проверка самореза рулевой тяги

Если вы заметили какой-либо из вышеперечисленных симптомов, рекомендуется обратиться к механику для проверки автомобиля.

Однако сначала вы можете проверить, не ослаблены ли рулевые тяги, взявшись за переднее колесо по бокам и одновременно толкая одной рукой и потянув другой, чтобы увидеть, есть ли люфт в колесе.

Стяжную тягу также можно взять и повернуть, чтобы проверить ее надежность. Избыточная подвижность - это ненормально, и немедленно потребуется ремонт.

Как заменить концы рулевой тяги

Тяги - лишь один из многих компонентов вашей системы рулевого управления. Система рулевого управления состоит из рулевого колеса, рулевой колонки, рулевого механизма, рулевых тяг и, конечно же, колес. Короче говоря, рулевые тяги - это части, которые соединяют рулевой механизм с передними колесами вашего автомобиля. Поэтому, когда вы поворачиваете рулевое колесо, рулевые тяги помогают рулевому механизму направлять передние колеса в том направлении, в котором вы хотите ехать.

Рулевая тяга

часто подвергается неправильному обращению, поскольку они используются постоянно, когда автомобиль находится в движении. Этот износ может быть ускорен, если ваш автомобиль модифицирован, например, с помощью поднятого грузовика или опущенного автомобиля, из-за изменения геометрии подвески. Дорожные условия также могут способствовать чрезмерному износу, например, из-за неухоженных дорог и выбоин.

Этот ремонт может произвести в домашних условиях автовладелец; однако настоятельно рекомендуется проверить и отрегулировать выравнивание сразу после ремонта, чтобы шины изнашивались правильно и равномерно.

  • Совет : Концы рулевых тяг бывают разных конструкций и различаются от автомобиля к автомобилю. Убедитесь, что у вас есть подходящие наконечники рулевых тяг для вашего конкретного автомобиля.

Часть 1 из 1: Замена концов рулевой тяги

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на ровной поверхности и ослабьте гайки . Используйте прерыватель и гнездо подходящего размера, чтобы ослабить крепежные гайки на двух передних колесах, но пока не снимайте их.

Шаг 2: Поднимите автомобиль . Используйте напольный домкрат, чтобы приподнять передние колеса над землей и зафиксировать автомобиль в воздухе с помощью опор страховочного домкрата.

  • Совет : Поднимая автомобиль, вы всегда можете поднять его за раму на грузовиках и за сварные швы на автомобилях. Обычно вы видите стрелки, резиновые прокладки или усиленную деталь под автомобилем, который нужно поднять. Если вы сомневаетесь в том, где поднять, обратитесь к руководству пользователя, чтобы найти подходящие точки подъема на вашем конкретном транспортном средстве.

Шаг 3: Снимите гайки крепления и снимите шину . Это позволит вам получить доступ к компонентам рулевого управления.

Шаг 4: Поверните рулевое колесо в нужном направлении . Конец рулевой тяги следует подтолкнуть к внешней стороне автомобиля.

Чтобы выдвинуть правый конец рулевой тяги наружу, необходимо повернуть рулевое колесо влево и наоборот.

Это дает нам немного больше места для ремонта.

Шаг 5: Подготовьтесь к снятию конца рулевой тяги. Используйте комбинированный ключ подходящего размера, чтобы ослабить стопорную гайку на конце рулевой тяги.

Ослабьте гайку настолько, чтобы обнажить резьбу на конце внешней поперечной рулевой тяги, и используйте маркер для отметки этой резьбы. Эта отметка поможет нам позже при установке нового наконечника рулевой тяги.

Шаг 6: Снимите шплинт с конца рулевой тяги. Затем найдите головку подходящего размера и трещотку ⅜.

Ослабьте и снимите корончатую гайку, которой конец рулевой тяги крепится к поворотному кулаку.

Шаг 7: Снимите старый конец рулевой тяги . С помощью съемника рулевой тяги выломайте конец рулевой тяги из полости поворотного кулака.

Теперь поверните конец рулевой тяги против часовой стрелки, чтобы снять ее с внутренней рулевой тяги. Считайте каждый полный оборот при снятии поперечной рулевой тяги - она ​​вместе с предыдущей отметкой будет использоваться для установки нового конца рулевой тяги.

Шаг 8: Установите новый конец рулевой тяги. Вверните новый конец рулевой тяги с таким же количеством оборотов, которое потребовалось для снятия старого. Он должен очень близко совпадать с нанесенной ранее разметкой.

Вставьте другой конец рулевой тяги в углубление поворотного кулака. Установите и затяните гайку, которой конец рулевой тяги крепится к поворотному кулаку.

Проденьте новый шплинт через конец рулевой тяги и крепежную гайку.

Используйте свой комбинированный ключ, чтобы затянуть стопорную гайку, прикрепляя внешнюю поперечную рулевую тягу к внутренней рулевой тяге.

Шаг 9: При необходимости повторите . При замене обеих внешних рулевых тяг повторите шаги 1-8 с противоположной стороны.

Шаг 10: Установите на место шины, плотно затяните гайки и опустите автомобиль . После того, как шина будет установлена ​​на место и гайки будут плотно прижаты, используйте домкрат, чтобы снять стойки безопасности и опустить автомобиль на землю.

Затяните зажимные гайки на ½ - оборота после плотного прилегания.

Вы можете гордиться тем, что успешно заменили наконечники рулевой тяги вашего автомобиля.В связи с тем, что ваши рулевые тяги контролируют угол выравнивания схождения, настоятельно рекомендуется отвезти свой автомобиль в ближайший автомобильный или шинный магазин, чтобы выполнить регулировку углов установки передних колес. Это гарантирует, что ваши шины изнашиваются равномерно во время движения, а крутящий момент затягивает гайки в соответствии с заводскими спецификациями. Если вам неудобно выполнять этот ремонт самостоятельно, вы можете попросить сертифицированного механика - например, из YourMechanic - прийти к вам домой или на работу, чтобы заменить за вас концы рулевой тяги.

Замена концов рулевой тяги - узел внутренней и внешней рулевой тяги

Информация о рулевой тяге

Узел рулевой тяги Beck Arnley вашего автомобиля составляет необходимую часть системы наведения.

Если вы ищете узел рулевой тяги Beck Arnley, ремонт вашего любимого автомобиля или грузовика первоклассными запчастями - лучшая стратегия в долгосрочной перспективе. Позволяя вашему двигателю более полно сжигать газ, дополнительное оборудование с высокими эксплуатационными характеристиками повышает мощность в лошадиных силах, снижая при этом избыточное потребление топлива.Поддерживайте критически важные системы вашего автомобиля, покупая только самые лучшие и высококачественные детали. Мощность и производительность мирового класса зависят от отличных деталей и аксессуаров. Поврежденные узлы рулевой тяги представляют собой серьезную опасность, поскольку они могут помешать безопасному управлению автомобилем. Узел рулевой тяги вашего автомобиля составляет жизненно важный компонент системы наведения. Поворот вашего автомобиля частично регулируется узлом рулевой тяги. Узел рулевой тяги - жизненно важный элемент системы наведения автомобиля.Узел рулевой тяги вашего автомобиля является необходимой частью автомобильной системы рулевого управления и состоит из относительно тонкого стального стержня с высокой прочностью на растяжение.

Узел рулевой тяги Febi является важным компонентом системы рулевого управления автомобиля.

Любой легковой или грузовой автомобиль время от времени требует компонентов, поэтому, если вам понадобится узел рулевой тяги Febi, сайт PartsGeek.com поможет вам найти то, что вам нужно.Неважно, участвуете ли вы в соревнованиях или просто получаете удовольствие от вождения высокопроизводительного автомобиля, высококачественные автозапчасти имеют решающее значение. Защитите критически важные компоненты вашего автомобиля, покупая только самые лучшие и первоклассные детали. Вашему автомобилю нужно место в вашем сердце, потому что у него отличные характеристики и отличный стиль, а для того, чтобы он работал в наилучшей форме, вам нужны первоклассные детали и аксессуары. Деформированные узлы поперечной рулевой тяги представляют собой реальную опасность, поскольку они снижают вашу способность эффективно управлять автомобилем.Функция рулевого механизма автомобиля частично контролируется узлом рулевой тяги. Узел поперечной рулевой тяги является необходимым элементом передней части. Если в вашем автомобиле отсутствует работающий узел рулевой тяги, управление автомобилем по направлению невозможно. Узел поперечной рулевой тяги - жизненно важный компонент системы наведения вашего автомобиля.

Узел поперечной рулевой тяги Lemfoerder вашего автомобиля составляет значительную часть передней подвески.

Если вы ищете узел рулевой тяги Lemfoerder, обслуживание вашего любимого автомобиля запчастями высшего качества со временем окупится.Вашему высокопроизводительному автомобилю нужны самые качественные запасные части, которые вы можете найти. Улучшить управление автомобилем проще с помощью высокопроизводительного оборудования, предназначенного для улучшения двигателя и компонентов подвески. Энтузиасты автомобилей и грузовиков, которые любят высокопроизводительные автомобили, понимают, что нет ничего важнее, чем наличие новейших запасных частей для вашего автомобиля. Узел рулевой тяги вашего автомобиля состоит из необходимой части рулевого механизма. Функцией рулевого механизма автомобиля частично управляет узел рулевой тяги.Узел рулевой тяги - важный элемент системы наведения автомобиля, состоящий из тонкой стальной тяги с большой прочностью на разрыв. Деформированные узлы поперечной рулевой тяги могут стать причиной реальной опасности, поскольку они могут поставить под угрозу вашу способность безопасно управлять автомобилем. Узел рулевой тяги вашего автомобиля регулируется на каждом конце; его функция - передавать усилие от шестерни на поворотный кулак, заставляя колеса вращаться. Наши специалисты в PartsGeek знают, что значит любить свою машину, поэтому мы поставили перед собой задачу помочь вам найти идеальный узел рулевой тяги Lemfoerder.

Если в вашем автомобиле нет работающего узла рулевой тяги Moog, управление автомобилем по направлению невозможно.

Покупайте в PartsGeek всякий раз, когда вам требуются высококачественные запчасти для автомобилей и грузовиков, такие как узел рулевой тяги Moog. Характеристики автомобиля складываются из нескольких факторов, таких как высокое качество деталей. Благодаря тому, что ваши форсунки лучше используют газ, рабочие детали повышают мощность в лошадиных силах, сокращая при этом излишний расход топлива.Если вы выбрали свой высокопроизводительный автомобиль, чтобы оценить его выдающуюся мощность и производительность, поддержите это решение и установите лучшие новые детали и аксессуары. Функционирование рулевого механизма автомобиля частично контролируется узлом рулевой тяги. Поврежденные узлы поперечной рулевой тяги представляют собой потенциальную опасность, поскольку они снижают вашу способность безопасно управлять автомобилем. Без надежной рулевой тяги управление автомобилем невозможно. Узел рулевой тяги - важная часть направляющей системы.Узел рулевой тяги - важный элемент рулевого механизма автомобиля.

Передняя часть автомобиля частично контролируется наконечником поперечной рулевой тяги Mopar.

Для максимальной эффективности вашего автомобиля взгляните на наконечник рулевой тяги Mopar. Ваш автомобиль - это инвестиция из-за его отличных характеристик и потрясающего стиля, поэтому, чтобы поддерживать его в отличной форме, вам понадобятся высококачественные детали и аксессуары.Люди, которым нравится оптимизировать автомобили или грузовики, понимают, что нет ничего важнее, чем установка новейших запасных частей для вашего автомобиля. Первоклассная мощность и рабочие характеристики двигателя поддерживаются первоклассными компонентами и аксессуарами. Наконечник рулевой тяги вашего автомобиля является важным компонентом рулевого механизма автомобиля, состоящим из тонкой стальной тяги с большой прочностью на разрыв. Конец рулевой тяги вашего автомобиля составляет жизненно важный компонент системы навигации. Если в вашем автомобиле нет работающего конца рулевой тяги, управление автомобилем невозможно.Изогнутые концы рулевой тяги создают реальную опасность, поскольку могут помешать безопасному вождению автомобиля. Конец рулевой тяги адаптируется на каждом конце; его задача - передавать усилие от шестерни на шаровые опоры, заставляя колеса вращаться. Пытаетесь найти надежный источник качественных деталей, таких как наконечник рулевой тяги Mopar?

Функцию передней подвески автомобиля частично выполняет поперечная рулевая тяга Motorcraft.

Когда вам нужен наконечник рулевой тяги Motorcraft, ремонт автомобиля с помощью более качественных деталей должен раз за разом окупаться.Превосходная мощность и производительность зависят от превосходных деталей и аксессуаров. Характеристики автомобиля - это результат множества факторов, в том числе качественных деталей. Вы выбрали свой высокопроизводительный автомобиль, потому что он обладал потрясающей мощностью и производительностью двигателя, поэтому придерживайтесь своего решения, устанавливая лучшие новые детали. Наконечник рулевой тяги вашего автомобиля является необходимым компонентом рулевого устройства автомобиля и представляет собой тонкий стальной стержень, обладающий значительной прочностью на растяжение. Поврежденные концы рулевой тяги представляют собой реальную опасность, поскольку они не позволяют вам эффективно управлять автомобилем.Наконечник рулевой тяги является важным элементом передней подвески. Если у вас нет исправного наконечника рулевой тяги, управлять автомобилем невозможно. Конец рулевой тяги - важный компонент системы наведения автомобиля. Правильные детали, такие как наконечник рулевой тяги Motorcraft, находятся на расстоянии одного клика, когда вы покупаете их на PartsGeek.com.

Узел рулевой тяги TRW является важной частью системы наведения вашего автомобиля.

Автомобиль хорош настолько, насколько хороши его детали, такие как узел рулевой тяги TRW.Автолюбители, которым нравятся высокопроизводительные автомобили, знают, что нет ничего важнее, чем получить лучшие запасные части для своего автомобиля. Успешные производители автомобилей понимают жизненную важность высоких характеристик. Вашему высокопроизводительному автомобилю требуются запасные части самого высокого качества, которые вы можете купить. Узел рулевой тяги - жизненно важный элемент рулевого механизма автомобиля. Функцию передней части автомобиля частично выполняет узел рулевой тяги. Узел поперечной рулевой тяги адаптируется с обоих концов; его функция заключается в передаче движения от центрального звена к шаровым шарнирам, позволяя шинам поворачиваться.Изогнутые рулевые тяги в сборе могут представлять реальную опасность, поскольку они могут поставить под угрозу вашу способность безопасно управлять автомобилем. Узел рулевой тяги состоит из необходимой части передней подвески.

Рулевая тяга

Когда вы ведете свой автомобиль или грузовик, вы просто поворачиваете рулевое колесо, чтобы двигаться в нужном направлении. Однако под вами есть множество мелких деталей в подвеске и системе рулевого управления вашего автомобиля, которые усердно работают вместе, чтобы обеспечить правильное рулевое управление.Тяга является одним из важных компонентов этой системы. Каждая часть выполняет свою работу по обеспечению бесперебойной работы всего. Без правильно работающих рулевых тяг система рулевого управления и подвески не может работать должным образом. Вот почему вам необходимо заменить сломанные или вышедшие из строя рулевые тяги при первых признаках неисправности.

К счастью, на сайте PartsGeek.com есть рулевые тяги, которые подходят для марки и модели вашего автомобиля и обеспечивают бесперебойную работу системы рулевого управления и подвески. Мы предлагаем эту деталь из множества известных, например, вы можете найти прокладку головки, подходящую для вашего двигателя.Мы работаем с ведущими брендами, такими как Moog, Mevotech, Lemfoerder, Beck Arnley, First Equipment Quality, Febi, AC Delco, TRW, Karlyn, Sankei 555, Delphi, APA / URO Parts, Motorcraft и Centric. И вам никогда не придется беспокоиться о том, что вы случайно получите неподходящую рулевую тягу для вашего автомобиля, потому что с нашей 30-дневной политикой возврата вы можете отправить ее обратно, если она не подходит.

Что такое рулевая тяга?

В подвеске и рулевом управлении вашего автомобиля различные части соединяют шины так, чтобы они правильно поворачивались при повороте рулевого колеса.Узел поперечной рулевой тяги представляет собой центральное звено рулевого управления с рулевыми тягами, прикрепленными к обоим концам рулевой рейки. При повороте рулевого колеса рулевые тяги толкают и тянут передние колеса. Естественно, со временем эти детали претерпевают значительный износ, поэтому их обычно необходимо проверять при каждой замене масла и заменять при появлении признаков чрезмерного износа, чтобы избежать поломки.

Сколько стоят рулевые тяги?

Тяги могут быть проданы как часть центральной тяги рулевого управления, в которой они уже прикреплены к центральной тяге в рулевой рейке автомобиля.В этом случае стоимость обычно составляет около 100 долларов. Однако в зависимости от бренда стоимость может быть выше или ниже - от 75 долларов до 175 долларов и более. Если вам нужно заменить только одну конкретную рулевую тягу, ее можно приобрести отдельно. Стоимость наконечника рулевой тяги в среднем составляет около 35 долларов. Скорее всего, вы захотите заменить обе стороны одновременно, поскольку износ справа и слева примерно одинаков.

Какие признаки износа рулевой тяги?

Поскольку поперечная рулевая тяга является важным компонентом рулевой рейки вашего автомобиля, одним из явных признаков износа этой детали является наличие проблем с рулевым управлением.Например, ваш автомобиль может тянуться в сторону во время движения, что может быть признаком ослабления или износа поперечной рулевой тяги с одной стороны. Вы должны обращать особое внимание на любые звуки, которые вы слышите во время рулевого управления, особенно в условиях крутого поворота. Стук может указывать на то, что рулевая тяга ослаблена или вот-вот выйдет из строя.

Снятие и замена концов рулевой тяги и шаровых шарниров

Здоровье суставов

Автор: Тим Уолтон Фото: Ларри Уолтон

Изношенные детали подвески могут привести к износу шин.Это состояние также делает автомобиль менее отзывчивым и, как правило, неприятным для управления. Количество и расположение шаровых опор могут различаться в зависимости от типа подвески вашего автомобиля. Шаровые опоры позволяют подвеске двигаться, чтобы она соответствовала контурам дороги.

Если шаровой шарнир выходит из строя, это не позволяет колесу и шине транспортного средства двигаться должным образом, что может не только вызвать нежелательный износ шин, но и быть потенциально опасным, если сам шарнир полностью выйдет из строя.Большинство соединений не подлежат обслуживанию. Однако, если пыльник изнашивается или рвется, они теряют смазку и изнашиваются с ускоренной скоростью. Некоторые шарниры имеют пресс-масленки, куда можно повторно нанести смазку, и их следует проверять при обслуживании автомобиля.

При выходе из строя шарового шарнира часто возникает щелчок, скрежет или даже лязг при наезде на неровность. Один из способов диагностики шаровых шарниров - поднять автомобиль до тех пор, пока шины не оторвутся от земли, и оказать давление на колесо.Вы чувствуете лишнее движение или «помойку». Убедитесь, что движение исходит от шарового шарнира, а не от чего-то еще, например, ступичного подшипника.

На этой Subaru мы также решаем еще одну проблему, которая возникает в автомобилях с неоригинальной подвеской, которая заключается в уменьшении неровностей поворота, которые могут возникнуть при опускании автомобиля. Этот комплект от Whiteline включает удлиненные шаровые опоры и концы наружных рулевых тяг для перемещения точки поворота обоих компонентов подвески для корректировки изменения дорожного просвета.

Когда автомобиль опускается, угол поперечных рулевых тяг и нижнего рычага подвески может увеличить крен кузова в дополнение к нежелательной обратной связи рулевого колеса с неровным поворотом. Хотя эта установка решает эти проблемы на опущенном автомобиле, тот же процесс установки применяется к замене изношенных деталей на серийном автомобиле.

Комплект для регулировки центра крена

Whiteline поставляется с парой внешних рулевых тяг и парой шаровых шарниров для замены стандартных элементов. Если вы заменяете заводские детали оборудования с аналогичной геометрией, детали будут продаваться по отдельности, а не в комплекте.

Сняли колеса с машины. Если вам не повезло с лифтом, не забудьте разместить домкраты в правильных точках, чтобы надежно удерживать автомобиль.

Удаление концевых рычагов переднего стабилизатора поперечной устойчивости позволяет рычагам управления двигаться независимо, что дало нам движение в рычаге управления, необходимое для снятия нижнего шарового шарнира.

Наружная тяга соединяется со шпинделем при помощи корончатой ​​гайки. Штифт удерживает корончатую гайку на месте и должен быть снят, прежде чем можно будет снять гайку 19 мм.

Необходимо снять шплинт и корончатую гайку с нижней части шарового шарнира, чтобы их можно было снять с рычага подвески.

Мы использовали пневматический ударный гаечный ключ, чтобы быстро открутить корончатые гайки, которые удерживают нижние шаровые шарниры на месте.

Глубокое гнездо дало нам зазор над ротором и пылезащитным экраном для снятия корончатой ​​гайки, удерживающей внешнюю тягу.

В зависимости от возраста автомобиля и количества ржавчины на шаровых шарнирах, они могут выйти легко или стать настоящей проблемой.

Инструмент для снятия шарового шарнира быстро снимает шаровой шарнир. Инструмент также может спасти стандартные шаровые опоры и заполненный смазкой пыльник, которые в этом случае все еще были в хорошем состоянии.

Постоянное усилие, прикладываемое инструментом к шаровому шарниру, высвободит его и не повредит резьбу или другие компоненты, которые могут возникнуть при попытке их ослабить.

Выверните болт, которым верхняя часть шарового шарнира крепится к поворотному кулаку.

Вы можете использовать небольшую монтировку или прочную отвертку с плоским лезвием, чтобы отделить поворотный кулак, чтобы освободить шаровой шарнир от поворотного кулака.

В этой модели Subaru Impreza, STi, используются вставки втулки из сплава, которые устанавливаются поверх стальной конической шпильки на шаровом шарнире, чтобы приспособить их к алюминиевым нижним рычагам подвески. Обязательно перенесите их на шаровые опоры Whiteline.

Вы можете нанести противозадирный состав на шаровую опору, чтобы облегчить их снятие позже.Это также предотвращает ржавчину шаровой опоры на поворотный кулак.

Для установки шарового шарнира потребовалось некоторое поддевание. Напольный домкрат может помочь подтолкнуть рычаг управления на место, что позволяет вставить болт, чтобы удерживать его на месте.

Измерение и / или маркировка длины концов рулевых тяг может помочь вам сохранить выравнивание автомобиля, близкое к тому, которое было до установки. Однако вам следует брать автомобиль для проверки центровки каждый раз, когда вы проводите капитальный ремонт компонентов подвески.

Мы использовали два гаечных ключа, чтобы освободить стопорную гайку, которая удерживает конец внешней поперечной рулевой тяги на месте.

После того, как рулевая тяга ослабнет, вы сможете свободно открутить ее и заменить на запасной конец рулевой тяги Whiteline. Постарайтесь расположить его ближе к тому же месту, что и исходная рулевая тяга. Мы зафиксировали конец рулевой тяги на месте с помощью контргайки и номинального крутящего момента производителя.

Мы переустановили концы рулевых тяг и шаровые опоры, используя новые корончатые гайки, входящие в комплект.

Затяните и затяните компоненты шарового шарнира и наконечника рулевой тяги с крутящим моментом, указанным производителем, который можно найти после некоторых исследований.

Мы снова прикрепили стабилизатор поперечной устойчивости, который мы сняли ранее, чтобы перемещать рычаги управления. Еще раз проверьте, все ли затянуты и затянуты.

Возможно, вам придется повернуть корончатые гайки, чтобы шплинты вошли в отверстия. Согните их, чтобы они не выпали.

Прочие статьи по автомобильной тематике


Рекомендуемые статьи

5 признаков неисправности концов рулевой тяги

Возможно, вы не слышите о них так часто, как о других компонентах, таких как тормозные колодки или шины, но рулевые тяги в вашем автомобиле абсолютно необходимы.Они соединяют рулевую рейку или центральное звено с поворотным кулаком, заставляя колеса вращаться. Каждая поперечная рулевая тяга состоит из двух концов: внутреннего и внешнего. Когда конец рулевой тяги выходит из строя, это может повредить ваш автомобиль и подвергнуть вас опасности, поэтому важно следить за признаками неисправности конца рулевой тяги. Чтобы убедиться, что ваш Subaru остается в хорошем состоянии, обратите внимание на такие знаки, как:

5. Рулевое колесо, которое кажется необычным

Рулевое колесо в вашем автомобиле, которое ощущается иначе, чем вы привыкли, всегда является причиной запланировать Назначение сервисного обслуживания для вашего Subaru, но есть две особенности, которые могут указывать на неисправность концов рулевой тяги.Если колесо трясется или вибрирует, и эта вибрация усиливается при повороте, это может быть связано с ослабленным концом рулевой тяги. Кажется, что рулевое колесо имеет большой люфт, также может быть признаком ослабленного конца рулевой тяги.

4. Несоосная передняя часть

Плохой конец рулевой тяги - не единственное, что может привести к плохой траектории движения вашего автомобиля. Фактически, гораздо чаще можно увидеть смещение из-за наезда на бордюр или выезда из выбоины. Однако ослабленные или изношенные концы рулевой тяги могут вызвать смещение передней части.Это одна из причин, по которой важно привозить свой автомобиль для проверки центровки примерно раз в год или около того.

3. Неравномерный чрезмерный износ шин

Часто это можно проверить самостоятельно с помощью визуального осмотра. Сравните внутренние и внешние края шин. Если они показывают чрезмерный износ с одной стороны, но небольшой - с другой, это может быть связано с неисправностями рулевой тяги. Однако это не единственная причина; это может быть проблема с другими частями подвески.

2.Визжащий звук при повороте

Визг - плохая вещь, которую можно услышать из машины. Если вы слышите громкий пронзительный визг, который звучит как визг, когда вы поворачиваете машину, это может быть признаком того, что концы рулевой тяги изношены и их необходимо заменить. Есть и другие возможные причины, в том числе шаровые опоры с плохой смазкой или низкий уровень жидкости для гидроусилителя руля. Поскольку все это может быть опасно для вас и вашего автомобиля, вам следует немедленно осмотреться.

1.Неспособность управлять автомобилем

Если конец рулевой тяги полностью выйдет из строя, вы потеряете способность управлять автомобилем. Хорошая новость заключается в том, что это вряд ли произойдет без каких-либо из предыдущих симптомов. Пока вы прислушиваетесь к тому, что говорит вам ваш Subaru, и не откладываете обслуживание, этого можно избежать. Но если ваш Subaru подает вам какие-либо из вышеперечисленных признаков, а вы их игнорируете, у вас могут быть проблемы.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
