Замена поршня: когда и как ее проводят?

когда и как ее проводят?

Защитные покрытия металлов: как и для чего они создаются?

Смазка для посудомоечных машин

Испытания на трение и износ деталей и узлов

Ремонт пресс-форм для литья полимерных материалов

Колоссальные нагрузки и экстремально высокие температуры в процессе работы двигателя оказывают разрушительное воздействие на основные детали цилиндро-поршневой группы – цилиндры и поршни.

В результате постоянного контакта данная пара испытывает трение, сила которого увеличивается при недостаточной смазке, слишком малых зазорах и деформационных изменениях элементов.

При первичном возникновении проблем в работе поршневой группы ограничиваются, как правило, заменой колец. Сами поршни могут прослужить намного дольше (2-3 таких замены), однако рано или поздно они также потребуют обновления. Вместе с этим обычно производится расточка цилиндров в целях восстановления их правильной геометрии.

Далее рассмотрим, какие элементы поршня больше других подвержены износу, как определить его степень и предотвратить нежелательные последствия.

Виды износа конструктивных элементов поршня

Тяжелые условия работы цилиндро-поршневой группы сказываются, прежде всего, на состоянии поршневых колец, юбки поршня и отверстия под палец.

Износ колец

Наибольшему трению о внутреннюю поверхность цилиндра подвергаются поршневые кольца, которые изнашиваются по наружному диаметру и по высоте вследствие трения о торцы канавок.

Быстрее других изнашивается первое кольцо и первая канавка поршня, так как они работают в условиях самых высоких температур и нагрузок, испытывают влияние абразивов и недостаток смазки. В результате внутренних напряжений кольца теряют свою упругость и разрушаются.

В канавках прежде всего изнашивается нижний торец, почти постоянно контактирующий с кольцами (за исключением такта всасывания) и подвергающийся усиленному давлению с их стороны.

Неравномерный износ и деформация канавок вызывает сильную вибрацию поршневых колец, повышенный расход масла и прорыв картерных газов.

Забитые дренажные отверстия в нижней канавке вызывают угорание масла.

При замене поршневых колец канавки восстанавливают на токарном станке – для улучшения прилегания элементов. Если этого не делать, новые кольца в изношенном цилиндре будут деформироваться значительно быстрее старых из-за несоответствия форм и неравномерного распределения удельного давления.

Износ юбки

Об износе юбки поршня свидетельствует появление на ней многочисленных задиров, из-за которых зазор между нижней частью юбки и стенками цилиндра увеличивается. Двигатель при этом начинает работать более шумно.

Пределом износа считается образование зазора, составляющего около 0,5 % диаметра цилиндра. То есть для цилиндров диаметрами 50, 70, 80 мм предельный зазор составляет соответственно 0,25; 0,35; 0,4 мм.

Величину зазора измеряют с помощью щупа или индикаторного нутрометра в разных частях цилиндра – сначала в нижней, менее изношенной, затем в средней.

Износ бобышек

С внутренней стороны юбки имеются приливы (бобышки), в которых просверлены отверстия для поршневого пальца. Оба его конца работают внутри бобышек, а средняя часть – в верхней головке шатуна.

Для проверки износа бобышек измеряется их диаметр. Величина фактического зазора между бобышками и пальцем, а также диаметр последнего в местах сопряжения с отверстиями должны соответствовать определенным нормам. Если допустимые пределы нарушены, поршень и палец подлежат замене.

Отверстия в бобышках из-за неравномерного износа со временем становятся овальными. Если их размер при этом не превышает установленную норму, форму исправляют разверткой.

Если при осмотре поршней на днище и жаровом поясе наблюдаются царапины, трещины и другие повреждения, вызванные чаще всего нарушением процесса сгорания топливно-воздушной смеси, поршни нуждаются в замене.

Что следует учитывать при выборе новых поршней?

При подборе новых поршней необходимо обязательно проверять их форму: диаметр верхней части (на участке рядом с кольцами) должен быть меньше диаметра нижней. При нагреве поршней, который происходит неравномерно (больше всего на днище, меньше – на юбке) конус превращается в правильный цилиндр.

Степень конусности поршней зависит от типа двигателей и их теплового режима – чем он выше, тем конусность больше.

На днище поршней указан их диаметр в районе колец. Однако при выборе новых деталей лучше ориентироваться на другую, наибольшую величину – диаметр нижней части юбки. Зазор между ней и стенками цилиндра должен составлять от 0,05 до 0,1 мм (более точные значения указаны в мануале).

Проверить правильность зазора несложно: после нагрева поршня и цилиндра до 150 °С поршень опускают в гильзу и следят за его прохождением. При нужном зазоре он плавно опускается под тяжестью собственного веса – не заклинивает и не падает.

Выбирая поршневые комплекты, следует обязательно обращать внимание на фирму-производителя и материал. Дешевые алюминиевые детали неизвестных марок вряд ли прослужат долго. Недорогие сплавы с отсутствием кремния не обладают высокой прочностью и не имеют должного теплового расширения.

Отличные рабочие характеристики двигателя и увеличение межсервисных интервалов обеспечивают только поршни из качественных износостойких материалов.

В целях повышения прочности и ресурса поршней многие производители обрабатывают их юбки специальными антифрикционными материалами. Сегодня они доступны не только крупным предприятиям, но и всем автовладельцам. Антифрикционные твердосмазочные покрытия выпускает российская компания «Моденжи».

Для работы с двигателем в их линейке существует специальный аэрозольный состав – MODENGY Для деталей ДВС с дисульфидом молибдена и графитом.

Он может использоваться как для создания нового защитного слоя на юбках поршней, так и для восстановления изношенного заводского покрытия.

После нанесения на юбки поршня связующие вещества, входящие в состав покрытия, полимеризуются, а твердые смазочные частицы равномерно распределяются по трущимся поверхностям, образуя прочную протекторную пленку. Она предотвращает появление задиров и снижает фрикционный износ поршней.

Сбалансированная аэрозольная упаковка позволяет наносить покрытие быстро и равномерно. При комнатной температуре состав высыхает за 12 часов, при нагреве до +170 °C – за 20 минут.

MODENGY Для деталей ДВС может использоваться не только на юбках поршней, но и в дроссельных заслонках, вкладышах распределительных и коленчатых валов, шлицевых соединениях, штоках клапанов.

Перед использование покрытия обязательна предварительная подготовка поверхностей. Отличную адгезию и долгий срок службы покрытия гарантирует Специальный очиститель‑активатор MODENGY. Он выпускается как отдельно, так и в наборе с покрытием, что позволяет не только добиться наилучшего результата, но и сэкономить.

Как поменять поршни самостоятельно?

Проверить состояние цилиндро-поршневой группы и диагностировать возможные неисправности можно самостоятельно, без снятия двигателя. Однако для этого потребуются определенные знания и навыки.

• Для начала слейте имеющееся внутри ГБЦ масло. После демонтажа головки проанализируйте состояние прокладки, если оно вызывает опасения – удалите ее полностью
• Обязательно снимите нагар с верхней части цилиндра, в противном случае вытащить поршень и оценить его исправность будет проблематично
• Замеряйте диаметр цилиндра при помощи нутромера. Прокручивая коленвал, убедитесь, что на гильзе имеются расточки – глубокие риски, расположенные в вертикальном положении
• Демонтируйте поддон, слейте остатки масла и осмотрите дно на предмет наличия металлических обломков (колец, успокоителей цепи и пр.). Тщательно осмотрите масляной пленку – если на свету она не искрится – вкладыши изношены и требуют замены
• Аккуратно достаньте поршень вместе с шатуном и кольцами, проверьте их состояние. Если на юбке имеются глубокие задиры, наблюдается прогорание днища и поверхности в зоне первого компрессионного кольца, износ верхней канавки больше допустимого – необходимы дальнейшие действия по разборке поршня, а также его замене вместе с пальцем и бронзовой втулкой верхней головки шатуна
• Чтобы отделить поршень от шатуна, удалите из отверстий в бобышках стопорные кольца, с помощью пресса достаньте поршневой палец и шатун. В случае необходимости тем же прессом снимите бронзовую втулку
• Перед сборкой комплекта «поршень-палец-шатун» убедитесь, что маркировка на этих элементах выполнена краской одного цвета – то есть они имеют одинаковые диаметры отверстий
• Соедините поршень с шатуном, проверив параллельность осей с помощью контрольного приспособления с индикаторными головками
• Запрессуйте палец в отверстия бобышек поршня и верхней головки шатуна, затем вставьте в канавки бобышек стопорные кольца
• В качестве заключительного шага установите поршни с шатунами в гильзы цилиндров.

Замена поршней в 4-цилиндровом моторе

04.10.2018

Поршни СТК и кольца SWP – лучшие для отечественных авто

Верхний сегмент цилиндропоршневой группы в четырехтактном моторе можно разделить на две основные секции:

• головка цилиндра;
• система цилиндр — поршень.

Они обе требуют особого внимания и строгого выполнения определенных шагов для обеспечения правильной работы всего силового агрегата. Иными словами, каким бы «прокаченным» и модернизированным не был ваш автомобиль, какая бы новейшая электроника не была внедрена в его электрическую сеть, качество езды и работы всей машины зависит прежде всего от состояния головки цилиндров, поршня и самого цилиндра.

Для написания этой статьи был заменен прогоревший поршень на специальный поршень из комплекта СТК. Комплект включает кольца, палец, стопорные кольца и инструкции по установке. Поршни доступны в размерах A, B и C, чтобы соответствовать размеру вашего цилиндра, когда система выходит из строя и требует замены компонент.

Поршень СТК 82.0 с антифрикционным покрытием Приора

Разборка

Чтобы подготовиться к демонтажу головки и цилиндра, вам необходимо снять сиденье, газовый баллон, выхлопную систему и карбюратор (или корпус дроссельной заслонки). Несмотря на то, что не всегда требуется снятие подрамника и воздушной подушки, однако, в большинстве случаев, это облегчает доступ к двигателю.

Как только эти основные компоненты будут удалены, вам следует удалить любые другие узлы, прикрепленные к головке или цилиндру, такие как направляющие кабеля сцепления, сапоги свечей зажигания и прочие электрические соединения.

Извлечение подрамника и воздушной подушки

Затем снимите крышку кулачка, постепенно откручивая болты, пока они не ослабнут. При этом следует убедиться, что ваши распределительные валы не полностью сжимают пружины клапанов. Сделайте это прежде, чем ослаблять крышки кулачков. Это можно сделать медленно, проворачивая коленчатый вал. После снятия крышек кулачков ослабьте и снимите натяжитель кулачковой цепи (ремень ГРМ). Это даст вам возможность полностью освободить цепь синхронизации. Теперь вы можете полностью снять распредвалы, тщательно обработать их и проверить на дефекты.

До упора снимите крышку кулачка и болты головки

Теперь вы можете ослабить болты головки поэтапно – не откручивайте их слишком быстро, резьбу можно сбить не только при агрессивном закручивании. Снимите головку и положите ее в сторону, осторожно обработайте детали. Затем сделайте то же самое для болтов цилиндра и осторожно удалите его. Когда вы удаляете цилиндры, поршень будет оставаться на шатуне, поэтому он помогает удерживать соединительный стержень (палец) в неподвижном состоянии, особенно когда вы отделяете цилиндр от поршня. Это достаточно хорошая процедура, так как позволяет прикрыть отверстия тряпкой для предотвращения попадания внутрь мусора или незакрепленных деталей.

В завершении процедуры разборки снимите один фиксатор пальца из поршня с помощью отвертки или маленького ключа. Выдвиньте контактный штифт и снимите поршень с малого конца шатуна. Будьте очень осторожны и сосредоточены, так как этот процесс достаточно щепетильный.

Опять-таки, часто при извлечении пальца из поршня могут возникнуть проблемы, особенно, если имел место клин поршня – палец впрессован и сделать это очень непросто. Поршни СТК, как пример лучших поршней для отечественных машин, никогда не вызывают проблем у пользователей.

Очистка

При разборке вам необходимо очищать все старые прокладочные материалы и уплотнительные поверхности от масла, пыли и мелкого мусора. Очистке подлежит также основание для цилиндра, верхняя и нижняя поверхности самого цилиндра и нижняя поверхность головки, которая плотно прилегает к цилиндру.

Для очистки больших и особо сложных участков успешно используется бритвенное лезвие. Однако будьте осторожны и не оставляйте на поверхности глубокие канавки или царапины. Кроме того, следите за своими пальцами, лезвия ножей очень легко соскакивают с металлических поверхностей.

Что следует помнить:

1. Во-первых, не думайте, что обыкновенным лезвием вы не сможете оставить канавку на поверхности прочного металла цилиндра – практика показывает, что возможно все;
2. Во-вторых, очень часто для упрощения и ускорения процедуры очистки используют наждачную бумагу; этого нельзя делать, даже «нулевка» запрещается, так как полученная поверхность (какой бы гладкой она не казалась) не создаст абсолютно герметичное соединение с другой поверхностью.

Извлеките остатки прокладки осторожно, опасаясь канавок или царапин на уплотнительных поверхностях

Заключительная чистка обычно включает использование очистителя карбюратора или аналогичного химического чистящего средства (на основе бензина, растворителя или уайтспирита) и тряпки для достижения абсолютно чистых, зеркальных и плоских поверхностей.

Подготовка цилиндра

Прежде, чем вы перейдете к замене поршня, необходимо подготовить цилиндр, проверить компоненты на износ и измерить его показатели. Следует убедиться, что все его параметры находятся в пределах спецификации (обратитесь к руководству за правильными характеристиками). Если на цилиндре минимальный налет маслянистых смол, в нем нет канавок, и он находится в пределах спецификации, он подходит для замены поршня. Все дело в том, что не бывает нормальных поршней в нерабочих цилиндрах. Иными словами, если с вашим цилиндром проблемы, то поршень так или иначе выходит из строя – гнутся (заваливаются) кольца, он прогорает и т. д.

Советуем ознакомится с детальной видео инструкцией:

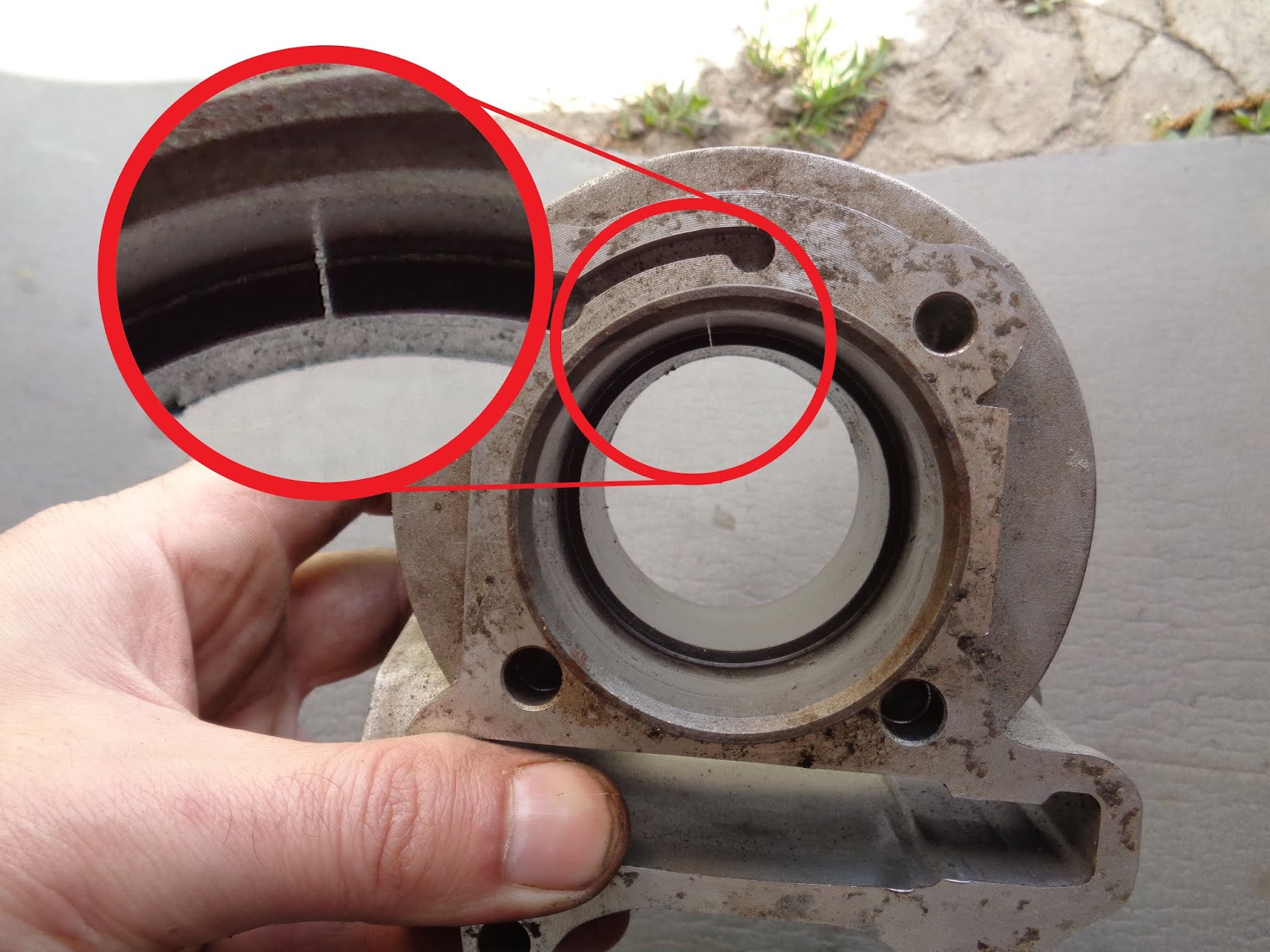

Всегда используйте алмазную шлифовальную щетку для шлифовки стенок цилиндра. Если вы не уверены в том, что выполняете какую-либо работу по подготовке цилиндров правильно, обратитесь в надежное СТО, где может быть выполнена любая подготовительная работа; в любом случае работа с уже снятым цилиндром обойдется в разы дешевле, чем полировка его поверхности внутри автомобиля.

Существует множество разных поршней, поэтому убедитесь, что габариты отверстия соответствуют размеру поршня, который вы устанавливаете.

Цилиндр ВАЗ 2106 готов к установке поршня СТК

Пересборка

Если у вас есть подготовленный цилиндр, значит пришло самое время чтобы… нет, не устанавливать поршень, а дважды проверить зазор между поршнем и стенкой и зазор между кольцами. Для зазора «поршень-стенка» следует применять микрометр. Измерьте размер поршня на юбке, на 90 градусов от отверстия для пальца, в точке на юбке, которая составляет 1/4 высоты поршня снизу. Поршни СТК имеют специальную маркировку, позволяющую вам узнать все необходимые показатели. Обратитесь к руководству пользователя, чтобы узнать допустимый диапазон зазора между поршнем и стенкой. При измерении кольцевого зазора установите верхнее кольцо и второе кольцо примерно на 1/4 дюйма в отверстие. Используйте измерительный щуп, чтобы убедиться, что зазор между кольцами находится в пределах норм, указанных в инструкциях вашего поршневого комплекта. Кольца предварительно помечены, однако всегда рекомендуется проверять зазор самостоятельно.

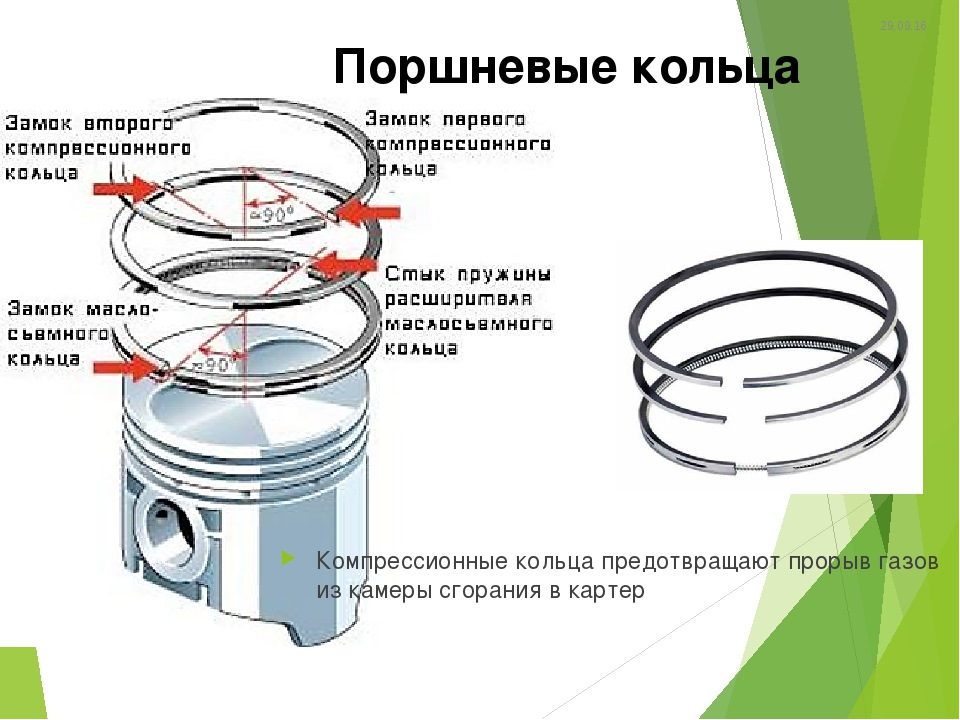

Установите кольца на поршни в правильном порядке. Обратитесь к инструкциям, прилагаемым к комплектам поршней, чтобы убедиться, что вы устанавливаете кольца правильно и по месту. После этого установите один проводной замок в поршень, не забудьте убедиться, что он правильно установлен.

Слой моторного масла на стенку цилиндра можно наносить пальцами. Затем нанесите слой масла на наружную поверхность вашего нового поршня (на внешнюю сторону колец, на кольцевой ремень и на юбки). Многие забывают наносить масло, полагая, что оно и без того самостоятельно подается из картера. Это ошибка, так как масло попадет внутрь лишь на разогретом двигателе. Движение поршня в «сухом» цилиндре очень часто заканчивается неприятностями – в лучшем случае кольца будут разбиты, в худшем – прогорит поршень, а цилиндр придёт в полную негодность.

Поршень и палец СТК в сборе

Установка поршня может выполняться несколькими способами, но в нашем случае мы установили поршень в цилиндр, прежде чем присоединять его к шатуну. В любом случае, убедитесь, что ваш поршень обращен в правильном направлении; что выхлопные клапаны выравниваются с выхлопной стороной головки. Кроме того, убедитесь, что ваши кольца находятся в правильном положении, когда вы вставляете поршень в цилиндр.

Мы не зря так много пишем слов «убедитесь», «удостоверьтесь», «проверьте». Да, в других статьях на других ресурсах этого не указывают, однако мы это делаем специально, ведь у нас есть опыт. Автор этой статьи около 10 лет назад лично наблюдал как в мотоцикле в течение 10 секунд уничтожается поршень, кольца, палец, коленвал и оба клапана. Проблема обошлась в 1000 долларов, а все потому что поршень был вставлен механиком не той стороной. Можно себе только представить какие могут быть последствия подобной ошибки на автомобильном 4-цилиндровом двигателе. Внимательность никогда не бывает лишней.

Перед установкой новой прокладки и повторной установкой цилиндра убедитесь, что поверхность чистая, а картер освобожден от мусора. Когда цилиндр демонтирован у вас есть уникальная возможность проверить состояние коленчатого вала и его постелей

Затем заложите новую базовую прокладку на корпусе, правильно выровняйте ее. Установите поршень (который должен оставаться в цилиндре) на шатун, выровняв отверстия и сдвинув новый штифт (поместите слой масла перед установкой) полностью, пока он не остановится напротив предварительно установленного однопроводного замка.

Новые безвтыковые поршни СТК успешно установлены

Теперь вы находитесь на том этапе, когда вам следует установить головку блока цилиндров. Не забудьте установить прокладку и переустановить все ранее удаленные элементы.
