Выполнение работ по замене пыльника ШРУСа на Калине
После диагностики систем автомобиля выявляются неисправности, в частности повреждение пыльника ШРУСа, который для обеспечения безопасной эксплуатации и повышения надежности должен быть заменен. Возможность эксплуатации автомобиля с неисправным пыльником может привести к выходу из строя узлов шарнира равных угловых скоростей (ШРУСа). Среди автолюбителей данный узел из-за своей необычной формы получил название «гранаты», а резиновый пыльник обеспечивает надежную защиту механизма колес от попадания инородных веществ. Для обеспечения смазки ШРУСа («гранаты») внутренняя полость заполняется специальным составом, но после эксплуатации в течение некоторого периода резиновая оболочка покрывается трещинами, после чего теряет герметичность и требует своевременной замены пыльника «гранаты»

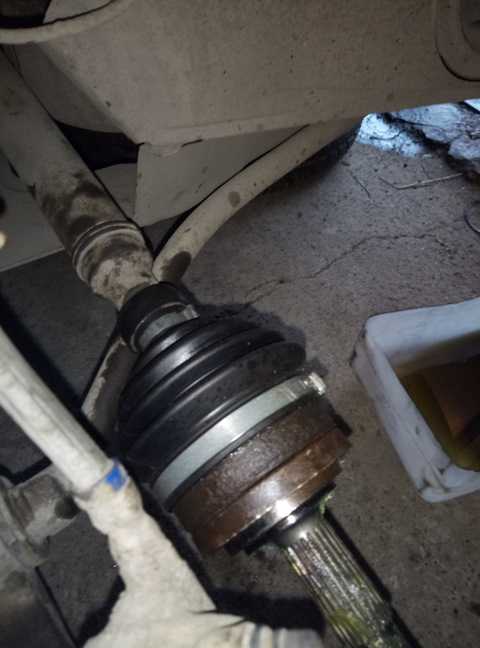

Рис. 1 Шарниры равных угловых скоростей.
Содержание
- 1 Устройство ШРУСов передней подвески
- 2 Диагностика состояния пыльников
- 3 Проведение работ по замене пыльника
Устройство ШРУСов передней подвески
Автомобиль Лада Калина имеет передний привод, получающий крутящий момент с использованием коробки передач в не зависимости от угла поворота.
Приводы передней подвески (левый и правый) — состоят из двух рабочих шарниров равных угловых скоростей и соединительного вала обеспечивающего связь между ними. Левый короткий вал изготовлен из специального стального прутка, а правый длинный выполнен из прочной стальной трубы. Хвостовик корпуса внутреннего шарнира имеет соединение через шлицевое соединение с полуосевой шестерней дифференциала. Крутящий момент передается от шарнира к рабочему валу привода под необходимыми углами. Особенностью устройства внутреннего ШРУСа Лада Калина является то, что кроме передачи крутящегося момента под несколькими углами он допускает перемещение по оси корпуса шарнира и привода вала подвески при движении.
При правильной эксплуатации и проведении своевременного ТО автомобиля шарниры способны прослужить до 100 тыс.км. По статистике наружные шарниры подвержены поломкам чаще внутренних, что обусловлено, прежде всего, внешними факторами.
Диагностика состояния пыльников
Для проверки исправности пыльников автомобиля проводится внешний осмотр и диагностируется состояние узлов передней подвески.
На поверхности пыльника при отсутствии повреждений верхней оболочки не будет следов подтеков смазки и автомобиль можно эксплуатировать дальше в прежнем режиме. Диагностику желательно выполнять регулярно, что позволяет своевременно предотвращать преждевременный выход из строя механизмов ШРУСа.
При быстром ускорении автомобиля могут возникать посторонние шумы в секторе переднего колеса, которые могут означать появление внутренней неисправности в узлах подвески и требовать срочной диагностики и ремонта с проведением замены неисправных деталей.
Одними из основных причин выхода из строя элементов ШРУСов являются:
- некачественная смазка или её отсутствие по причине выхода из строя пыльника;
- наличие дефектных деталей в механизме ШРУСа вследствие чего нарушается герметичность пыльника;
- выбоины и ямы, образующиеся на проезжей части автодорог, что приводит к повреждению защиты механизмов и элементов подвески автомобиля;
- энергичная манера управления автомобилем, которая приводит к повышению нагрузки и преждевременному выходу из строя агрегатов;
- разрушение или нарушение герметичности пыльников при эксплуатации автомобиля.
Видео о замене пыльника гранаты :
Проведение работ по замене пыльника
Для выполнения работ — замены пыльника необходим инструмент и запасные части:
- новый пыльник, смазка графитовая, жидкость для удаления загрязнений;
- ключ баловник;
- монтировка;
- ключи на х 30, и на х 17;
- домкрат для подъема автомобиля;
- молоток, отвертка;
- специальные щипцы, предназначенные для монтажа и замены хомутов.
Устанавливаем машину на ровную площадку, фиксируем её положение с помощью подставок под колеса и ручного тормоза. Далее выполняем комплекс операций, соблюдая определенную последовательность:
- При помощи баллонного ключа откручиваем гайки крепления колеса (не полностью). С помощью домкрата приподнимаем автомобиль, отворачиваем гайки полностью и снимаем колесо. При проведении ремонта с соблюдением технику безопасности для этого устанавливаем металлический упор, предохраняющий от травм при срыве или отказе домкрата.
- С помощью отвертки снимаем с передней оси защитный наконечник.
- С коробки передач сливаем масло. Для этого подставляем емкость для сбора жидкости под сливное отверстие и выкручиваем заглушку. Выжидаем некоторое время до полного удаления масла из коробки передач.
- Отворачиваем два болта крепящих шаровую опору к поворотному кулачку.
- Откручиваем гайку фиксации ступицы для этого, выжимаем педаль тормоза и выполняем операцию (для нажатия педали тормоза необходима помощь напарника).
- Удаляем упорную шайбу и устанавливаем с помощью руля колесо в крайнее положение для обеспечения полного доступа к узлам, удаляем наружный ШРУС из ступицы, предварительно зафиксировав приводной вал с помощью дополнительного крепежа.
- С помощью монтировки достаем внутренний ШРУС из коробки передач.
- Далее фиксируем приводной вал с помощью зажима (в тисках или с использованием струбцин) и аккуратно удаляем фиксирующие хомуты, используя отвертку.
- Осторожно, чтобы не повредить сбиваем внутренний и наружный ШРУСы с приводного вала.
- Очищаем от грязи и пыли «гранату», промываем в керосине, производим диагностику состояния механизмов. При полной исправности всех механизмов «гранаты» проводим операции по полной сборке узла.
- Аккуратно устанавливаем новый пыльник, вводим в корпус наружного ШРУСа специальный смазочный состав (графитовую смазку) и монтируем приводной вал, смещая вперед до упора с полной фиксацией (должен прозвучать щелчок). Необходимо отметить, что объем смазки для наружного ШРУСа должен составлять не менее 40 куб.см.
- Удаляем хомут с наружного пыльника, обжимаем его для удаления «воздушной подушки» и затягиваем хомуты с обеих сторон.
- Производим смазку ШРУСа графитовой смазкой предварительно, заменив кольцо внутреннего ШРУСа и аккуратно, помещаем в коробку передач.
- Устанавливаем вал в полуосевую шестерню и аккуратно, используя деревянный брусок, перемещаем вдоль оси до полной фиксации.
- Производим сборку всего узла, произведя замены стопорных колец и выполняя операции в обратной последовательности.
Процесс замены пыльников на Лада Калина требует выполнения ряда сложных операций, и знания технологии проведения работ, поэтому лучшим вариантом является решение обратиться за помощью в сервисный центр для замены защиты ШРУСа. Квалифицированные мастера за более короткий срок проведут весь комплекс ремонтных работ с соблюдением регламента завода-изготовителя. Правильно установленный пыльник должен эксплуатироваться в течение 2 лет или обеспечить пробег 40 тыс. км.
Автор Менщиков КириллОпубликовано Рубрики Ходовая частьМетки подвеска, пыльники, шрусКак заменить пыльник ШРУСа ВАЗ. Какой лучше ⋆ I Love My Lada
Ресурс ШРУСа переднеприводных автомобилей ВАЗ зависит от многих моментов. В том числе и от состояния пыльника. Как самому проверить и заменить пыльник наружного ШРУСа, поменять смазку или саму наружную гранату на ВАЗ 2110-2109, будем разбираться сегодня.
Содержание
- 1 Зачем и когда менять пыльник гранаты ВАЗ 2109-2110
- 2 Какой пыльник ШРУСа лучше ставить на ВАЗ 2110-2109, 2110
- 2.1 NTN-SNR, Франция
- 2.2 ХОРС, РФ
- 2.3 ТРЕК, страна происхождения неизвестна
- 2.4 БРТ, РФ
- 2.5 Trialli RG 0130, РФ
- 2.6 TSN 3.2.1, Китай
- 3 Меняем пыльник наружного ШРУСа ВАЗ своими руками
Шарнир равных угловых скоростей, ШРУС, или по-народному «граната», может прослужить вплоть до 100 тысяч км пробега и дольше. В том случае, если следить за его состоянием. Первыми признаками изношенного ШРУСа считаются хруст и люфты при поворотах в ту или иную сторону.
Конструкция ШРУСа такова, что внутри корпуса расположено несколько элементов, которые находятся в постоянном движении и часто изнашиваются при недостатке смазки или попадании грязи. Корпус, сепаратор и внутренняя обойма трутся друг о друга и о шарики, которые их центрируют.
Чем выше пробег шарнира, тем чаще нужно проверять его состояние.
В первую очередь из строя выходит пыльник. За ним нужен глаз да глаз, поскольку при появлении малейшей негерметичности внутрь узла попадает пыль, которая работает как абразив, перемешиваясь со смазкой. В этом случае ресурс шарнира сокращается чуть ли не вчетверо. Поэтому при появлении:
пыльник необходимо заменить как можно скорее. Это сохранит ресурс ШРУСа и сэкономит нам деньги на замену и покупку нового.
Какой пыльник ШРУСа лучше ставить на ВАЗ 2110-2109, 2110В первую очередь наружный пыльник должен подходить по размерам, если мы покупаем не оригинальный, а аналог. Размеры ВАЗовского пыльника такие:
- внутренний диаметр на привод — 20 мм;
- наружный диаметр на корпус ШРУСа — 80 мм;
- высота — не менее 90 мм.
Также важно обращать внимание на материал, из которого пыльник выполнен.
Хорошо ходят силиконовые модели, их легко отличить по мягкости, часто они бывают сделаны из неокрашенного силикона, полупрозрачные.
Полиуретановые пыльники на ВАЗ — штука довольно противоречивая. С одной стороны, полиуретан
Резиновые пыльники выбор тоже неоднозначный, поскольку резина резине рознь. Если мы выбираем такой вариант, лучше отталкиваться от бренда, которому мы доверяем. И немного о брендах.
NTN-SNR, Франция
Однозначно рекомендуется к покупке. Выполнен из полиэфирэфира (маркировка PEEST), имеет интересную конструктивную особенность — между гофрами выполнены галтели, чтобы снимать нагрузку с конкретной гофры и равномерно распределять ее по всей поверхности.
Каталожный номер такой же, как и у фирменного ВАЗовского пыльника — 2108-2215030. Ресурс более 150 тысяч км, не боится морозов и высоких температур.
Продается в фирменной упаковке, выполнен из крашенного в красный цвет силикона. На упаковке указана гарантия в 1 год, на крепкие морозы реагирует отлично, но общий ресурс не превышает 8-10 тысяч км в зависимости от условий эксплуатации. На корпусе чехла указан заводской каталожный номер 2108-2215036.
ТРЕК, страна происхождения неизвестнаВыполнен из прозрачного силикона, упакован в блистер с наклейкой, на которой говорится о гарантии в один год или 40 тысяч км. Абсолютно не боится морозов, отработает более 50 000 км пробега, если это не подделка. Указан каталожный номер 2110-2215030.
БРТ, РФИзготовлен из черного материала, хлоропреновой резины. Равнодушен к морозам, ресурс не менее 40 000 км пробега.
Продается без упаковки, вся информация выбита на чехле, номер по каталогу 2110-2215030.
Выполнен из черной хлоропреновой резины, упакован в пакет с наклейкой, логотипом и заводским каталожным номером 2108-2215030. Судя по отзывам, показал себя хорошо, не склонен дубеть на морозе, средний ресурс пользователи оценивают в пределах 30-40 тысяч км пробега.
TSN 3.2.1, КитайНе имеет смысла для замены, поскольку ресурс в нормальных условиях не более 2 000 км. Правда, продается в комплекте с хорошими хомутами и смазкой для ШРУСа. Маркирован заводским номером 2108-2215030.
Существует еще ряд отечественных и китайских пыльников, соответствующих заводским каталожным номерам, однако покупать их можно на свой страх и риск, если нет доверия к ВАЗовскому чехлу.
Меняем пыльник наружного ШРУСа ВАЗ своими рукамиДля замены нам пригодится стандартный набор инструментов, плюс головка на 30 для ступичной гайки, прочная монтировка, смазка для ШРУСа, немного бензина для очистки шарнира от старой смазки и ветошь.
- Пока машина стоит на земле, срываем ступичную гайку головкой на 30 мм и мощным воротком. Откручиваем колесные болты, вывешиваем передок на домкрате и снимаем колесо.
- Чтобы заменить наружный пыльник, нам не понадобится снимать ступицу и тормозной суппорт. Будет достаточно открутить два болта крепления шаровой опоры. Это мы сделаем головкой на 17.
- Теперь берем мощную монтировку и стараемся оттянуть рычаг вниз, чтобы отодвинуть ступицу. Рычаг упираем в стабилизатор и лонжерон.
- Затем снимаем ступицу с полуоси и отводим ее в сторону, чтобы не мешала.
- Старые хомуты разжимаем отверткой с плоским жалом и снимаем их.
- Отводим пыльник максимально назад, ближе к двигателю.
- Убираем старую смазку из шарнира и сбиваем ШРУС с полуоси. Внимание! Ни в коем случае нельзя бить ни по сепаратору, ни по внутренней обойме сепаратора. Удары наносим легким молотком по внутренней обойме, которая указана стрелкой.
- Снимаем старый пыльник и протираем полуось от старой смазки. Обращаем внимание на состояние стопорного кольца. Если оно плохо пружинит или имеет повреждения, его необходимо заменить.
- Снимаем шарнир с полуоси и разбираем его, предварительно вынув шарики из сепаратора. Метить их не нужно, не имеет значения, какой шарик при сборке установится в какой сектор.
- Разворачиваем сепаратор в корпусе ШРУСа под углом 90 градусов и вынимаем его из корпуса.
- Теперь таким же образом разбираем сепаратор, проворачиваем обойму сепаратора под углом 90 градусов и вынимаем ее.
- Тщательно моем и протираем все элементы ШРУСа. После этого осматриваем шарики и сепаратор, а также желоба в корпусе шарнира на предмет износа. Если все в норме, собираем чистый шарнир в обратном порядке.
- Обращаем внимание, что сепаратор устанавливается проточкой под стопор наружу.
- Теперь наносим смазку.
