Замена ремня ГРМ на Ford Focus 2 подробная инструкция с фото
Замена ремня ГРМ на Форд Фокус 2 требуется не на всех моторах Ford Focus, ведь некоторые двигатели имеют цепной привод ГРМ. Двигатели серии Duratec объемом 1.4 и 1.6 литра имеют одинаковую схему газораспределительного механизма с 16 клапанами и 2 распределительными валами. Замена ремня на этих моторах идентична. Двигатель 1,6 Duratec Ti-VCT имеет систему изменения фаз газораспределения. Ремень привода ГРМ приводит в действие исполнительные механизмы системы VCT, которые с помощью гидромеханической связи передают вращение распределительным валам.
Замена ремня ГРМ Форд Фокус 2 процесс не простой, поскольку шкивы распредвалов не имеют шпонок, кроме прочего нет никаких меток. Так же, при замене ремня придется снимать еще и клапанную крышку. Понадобится специальный болт определенного размера, для фиксации коленвала в четком положении. А для снятия и установки приводных ремней Focus 2 вам понадобятся специальные приспособления.
Прежде чем самостоятельно приступить к снятию ремня ГРМ на Форд Фокус внимательно изучите это руководство и объективно оцените свои силы.
Замена ремня ГРМ на Ford Focus 2 проводится раз в 100 тысяч километров, одновременно с этим ремнем меняются все приводные ремни, поскольку на этом автомобиле они одноразовые, повторная установка приводных ремней генератора и кондиционера не допускается. Если ремень ГРМ на Фокусе 2 обрывается, то это приведет к загибанию клапанов. Учтите, что на двигателях 1.4 и 1.6 клапана гнет однозначно, поэтому менять ремень надо вовремя.
Схема устройства ГРМ Фокус 2 далее на фото.
- 1 — зубчатый шкив коленчатого вала
- 2 — натяжное устройство ремня ГРМ
- 3 — задняя крышка привода
- 4 — зубчатый шкив распределительного вала выпускных клапанов
- 5 — зубчатый шкив распределительного вала впускных клапанов
- 6 — ремень ГРМ
Далее подробная инструкция по замене ремня Ford Focus 2 с фотографиями.
Для предварительной проверки состояния ремня ГРМ ( которую по регламенту обслуживания надо проводить раз в 30 тысяч километров) головкой «на 8» отворачиваем пять (из девяти) болтов крепления передней верхней крышки. Смотрим фотографии ниже.
Помощник головкой «на 18» проворачивает коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.
При этом отводим край верхней передней крышки привода ГРМ от крышки головки блока цилиндров и удерживая крышку привода в таком положении, оцениваем состояние зубчатого ремня. Если имеются масляные следы, трещины или отслоения, то такой ремень ГРМ Форд Фокус 2 надо менять вне зависимости от пробега.
Для замены зубчатого ремня привода ГРМ снимаем ремень привода компрессора кондиционера и ремень привода вспомогательных агрегатов. Снимаем крышку головки блока цилиндров.
Накидным ключом «на 10» поочередно ослабляем затяжку четырех болтов крепления шкива привода насоса охлаждающей жидкости.
Шкив от проворачивания удерживаем отверткой, вставленной враспор между головками болтов. Отвернув болты снимаем шкив со ступицы насоса охлаждающей жидкости.
Отвернув оставшиеся болты крепления верхней передней крышки привода ГРМ снимаем крышку.
Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра. Для этого проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до тех пор пока пазы, выполненные на задних фланцах обоих распределительных валов не расположатся параллельно и на одном уровне с привалочной поверхностью головки блока цилиндров, как на фото далее.
При этом кулачки распределительных валов, приводящие клапаны 1-го цилиндра, занимают положение, показанное на фото.
Чтобы удержать от проворота коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.
Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов. Если таким образом удержать коленчатый вал от проворота не удалось, то можно застопорить шкив привода вспомогательных агрегатов с помощью простого приспособления — пластины (рычага), к которой прикреплены (сваркой или с помощью резьбового соединения) два прутка, концы которых нужно вставить в отверстия шкива. Вынимаем болт крепления шкива привода вспомогательных агрегатов и снимаем шкив. Головкой «на 8» отворачиваем три болта крепления нижней передней крышки привода ГРМ и снимаем крышку.
Снимаем генератор и правую опору силового агрегата. Головкой Е8 выворачиваем шпильку крепления генератора. Головкой «на 13» отворачиваем три болта крепления кронштейна генератора и правой опоры силового агрегата. Снимаем кронштейн.
.
Для ослабления натяжения ремня раздвижными пассатижами поворачиваем натяжной ролик по часовой стрелке за ушко его подвижной пластины до момента совмещения отверстий в ушке и в неподвижной пластине (для наглядности показано на демонтированном двигателе) и вставляем в отверстия штифт диаметром 4 мм.
Снимаем ремень со шкивов распределительных и коленчатого валов и вынимаем его.
После снятия ремня коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание утыкания клапанов в поршни (во избежания их загибания).
При замене ремня необходимо также заменить натяжной ролик. Накидным ключом «на 13» отворачиваем болт крепления натяжного ролика и снимаем его.
Перед установкой нового зубчатого ремня привода ГРМ ослабляем затяжку болтов крепления шкивов распределительных валов так, чтобы шкивы свободно поворачивались на носках валов. Устанавливаем новый натяжной ролик и затягиваем болт его крепления. Совмещаем отверстия в подвижной и неподвижной пластинах ролика и фиксируем его штифтом.
Перед установкой нового ремня ГРМ Форд Фокус 2 необходимо выставить фазы газораспределения. Для правильной установки коленчатого вала на задней стенке блока цилиндров в зоне 1-го цилиндра выполнено резьбовое отверстие, закрытое технологической пробкой (для наглядности показано на демонтированном двигателе), в которое нужно ввернуть специальный установочный палец.
При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров установочный палец должен упереться в отфрезерованную площадку на щеке коленчатого вала (на фото поддон картера снят).
Головкой или накидным ключом «на 10» выворачиваем из отверстия в блоке цилиндров технологическую пробку с уплотнительной шайбой. Установочный палец можно изготовить самостоятельно из болта М10, обточив его стержень на точиле до диаметра 7–8 мм, оставив при этом резьбовую часть приблизительно такой же длины, как у пробки. В итоге должен получится такой вспомогательный болт.
С помощью гайки, навернутой на резьбовую часть установочного пальца, выставляем размер 38 мм — от конца стержня пальца до торца гайки, которым она при заворачивании пальца в отверстие упрется в посадочную площадку блока цилиндров (при необходимости можно навернуть на палец две гайки или подложить шайбы). При этом наружный диаметр гайки или шайбы, которой палец будет упираться в посадочную площадку блока цилиндров, не должен превышать 20 мм.
При правильном положении коленчатого вала технологический палец упрется в площадку на щеке вала и заблокирует вал при попытке провернуть его по часовой стрелке. Если коленвал мы зафиксировали, то теперь нам предстоит зафиксировать распределительные валы относительно друг друга. Для точной установки распределительных валов вставляем в пазы на концах валов пластину толщиной 5 мм, как на фото.
Пластина зафиксирует валы относительно привалочной поверхности головки блока цилиндров (под крышку головки блока). Теперь надеваем новый ремень ГРМ Фокуса на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за натяжной ролик.
Устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов. Затягиваем болт крепления шкива привода вспомогательных агрегатов моментом 40–50 Н·м. Вынимаем штифт из отверстий пластин натяжного ролика.
Вынимаем из отверстия в блоке цилиндров установочный палец, а из пазов распределительных валов — пластину.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.
Теперь проверяем фазы газораспределения, опять вставив пластину в пазы фланцев распределительных валов и ввернув установочный палец до упора в щеку коленчатого вала. В случае несовпадения установочных положений распределительных валов и коленвала повторяем процедуру установки ремня привода ГРМ.
После установки фаз газораспределения Форд фокус 2 окончательно затягиваем болты крепления шкивов привода вспомогательных агрегатов и распределительных валов. Далее сборку выполняем в обратной последовательности.
Замена и установка ремня ГРМ Форд Фокус 2
Замена ремня ГРМ на Ford Focus 2: особенности работы и последовательность действий
На Ford Focus II (дорестайлинговых и рестайлинговых моделях) ременный привод ГРМ предусмотрен на автомобилях с двигателями 1.
4 л ASDA, ASDB (80 л.с.), 1.6 л HWDA, HWDB, SHDA (100 л.с.), 1.6 л TiVCT HXDA, HXDB (115 л.с.) и 2.5 л DURATEC VCT TURBO ST HYDA (225 л.с.), RS JZDA (305 л.с.). На всех модификациях с силовыми агрегатами объемом 1.8 и 2.0 л привод газораспределительного механизма осуществляется посредством цепи.
Когда требуется заменять ремень ГРМ?
Замена ремня ГРМ на Форд Фокус 2 потребуется в следующих случаях:
- Приближается срок замены по регламенту завода-изготовителя авто. Резинотехнические изделия в системе ДВС автомобиля имеют определенный ресурс. При превышении ресурса значительно меняются физико-химические свойства ремня газораспределительного механизма. Для модели Focus 2 интервал замены составляет 120 тыс. км пробега или 8 лет эксплуатации.
- Выявление видимых дефектов наружной части. Из-за жестких условий эксплуатации автомобиля, агрессивного стиля вождения и других факторов до окончания ресурса на ремне образуются трещины, иные дефекты. Небольшие трещины сразу к деформации и обрыву не приведут, но рисковать не стоит.
- Деформации внутренней поверхности. Не допускается дальнейшая эксплуатация автомобиля, если при визуальном осмотре с внутренней стороны будут обнаружены подрезы, заломы или отсутствие зубьев.
- Попадание на наружную поверхность технических жидкостей. Антифриз, моторное масло, вода негативно влияют на эксплуатационные свойства резинотехнических изделий. Воздействие жидкостей приводит к расслоению резины.
Проверка состояния ременного привода ГРМ на Форд Фокус II
Проверка ремня в соответствии с рекомендациями завода-изготовителя проводится раз в 30 тыс. км пробега или каждые 2 года эксплуатации в зависимости от того, что наступит раньше. Это усредненный период для оценки состояния изделий. Частые экстренные торможения, продолжительная работа мотора на нерекомендуемых оборотах, резкий старт, пробуксовки, начало движения в зимний период без предварительного прогрева – всё это влияет на периодичность проверки.
Чтобы самостоятельно проверить состояние ременного привода необходимо:
- Открутить болты кожуха – допускается откручивать не все, а только верхние для обеспечения достаточной видимости.
- Аккуратно отодвинуть кожух, осмотреть ремень на наличие масляных пятен, истирания, обломанных, треснувших зубьев, глубоких трещин на поверхности.
- Провернуть коленвал, осмотреть резинотехническое изделие по всей длине.
Ресурс ремня ГРМ на Форд Фокус 2 значительно сокращается, если на резинотехническое изделие попадает масло, антифриз. Долгий простой машины в гараже или закрытом паркинге, стоянке автоломбарда также приводит к сокращению срока службы изделия. Если регулярно оставлять машину на открытом паркинге, площадке на несколько суток при температуре до -35…-40 C, то высока вероятность скорого выхода ремня из строя.
Обрыв ремня с трещинами чаще всего возникает при эксплуатации автомобиля либо при значительных отрицательных температурах, либо в сильную летнюю жару. Но это не означает, что при выявлении дефектов, в том числе и незначительных, можно не менять изделия. Несвоевременная замена может привести к следующим серьезным последствиям:
- «Гнутся» клапана.
- Пробив поршней.
- Задиры цилиндров.
Этапы работ

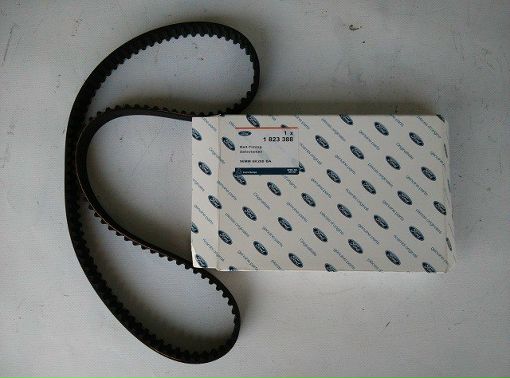

До начала работ подбирается соответствующий комплект, состоящий из:
- ролика-натяжителя;
- ремня ГРМ;
- болта.
В соответствии с регламентом завода-изготовителя потребуется приобрести комплект приводных ремней (различаются для машин с кондиционером и без него), прокладку клапанной крышки, болт шкива коленвала. Визуально ремень кондиционера можно отличить от генераторного по длине – первый будет короче.
Последовательность действий при замене следующая:
- Установка автомобиля на яме с включенной скоростью и ручным тормозом, отключенным аккумулятором.
- Демонтаж приводных ремней кондиционера и вспомогательных агрегатов (если они тоже будут меняться, то можно их срезать).
- Если приводные ремни вспомогательных агрегатов заменяться не будут, то откручиваются болты компрессора, а сам агрегат отводится немного в сторону.
- Отворачиваются болт с гайкой, фиксирующие кронштейн генератора и бачок гидроусилителя руля.
- Откручивается нижний болт генератора, извлекается шпилька и снимается ременный привод.
- Демонтаж крышки газораспределительного механизма, для чего потребуется снять опору.
- Вращение коленвала по часовой стрелке для того чтобы выставить верхнюю мертвую точку, зафиксировать положение с помощью подходящего фиксатора (устанавливается вместо заглушки).
- Демонтаж переднего правого колеса с подкрылком, проверка блокировки положения коленчатого вала.
- Откручивается болт шкива коленвала – далее снимается сам шкив и нижняя крышка ГРМ.
- На звездочках распределительных валов выставляются звездочки.
- Натяжной ролик фиксируется, откручивается и демонтируется вместе со старым ременным приводом.
- Установка нового ремня ГРМ вместе с натяжным роликом.
Дальнейшие действия выполняются в обратной последовательности.
Обязательно соблюдаются моменты затяжек всех болтов в соответствии с требуемыми заводом-изготовителем в руководстве по ремонту и эксплуатации Ford Focus II.
Основная сложность работ заключается в откручивании болта шкива коленчатого вала. Для облегчения процесса применяется WD-40, промфен.
Производители оригинальных комплектов указывают, что заменять ременный привод необходимо на «холодном» силовом агрегате. Это означает, что с момента выключения двигателя должно пройти не менее 4 часов.
Особенности замены ремней на Форд Фокус 2
При установке ГРМ учитывают следующие особенности:
- Плохая затяжка шкива и шестерни коленчатого вала при обратной сборке элементов после установки новой ременной передачи приведет к тому, что клапана загнутся (дорогостоящий ремонт двигателя).
- При эксплуатации автомобиля в условиях российских дорог и бездорожья, суровых климатических условиях (в южных, северных регионах) периодичность замены ГРМ по сравнению с заявленной заводом-изготовителем в регламенте может сократиться в два раза.
- Для машин со значительным пробегом (особенно по России) вместе с основным комплектом рекомендуется одновременно поменять сальники распредвалов, передний сальник коленвала – в противном случае при возникновении протечек потребуется заново обращаться в сервис.
- Болт шкива коленвала является одноразовым – повторного его устанавливать запрещено. Обратите внимание, что данные метизы в комплект не входят, и приобретаются отдельно.
- На Форд Фокус 2 с 2, 1.6, 1.4-литровым мотором болты шкива КВ разные – M12x29, M12x44.5 и M14x80.
- Затяжка болта коленчатого вала: М12 – момент 40 (45) Нм, затяжка на 90 градусов; М14 – момент 100 Нм, затяжка на 90 градусов, пауза на 10 сек, еще 15 градусов.
Чтобы не пришлось выполнять дорогостоящий ремонт двигателя с разборкой, настоятельно рекомендуется сразу обратиться в специализированный сервис и заменить ремень ГРМ на Форд Фокус 2 до его обрыва.
