Любимый автомобиль преподнес мне неожиданный и неприятный сюрприз — отказался заводиться в самый неподходящий момент. Неожиданный, потому что со стороны автомобиля не было никаких предупреждающих сигналов о назревающей проблеме. Неприятный, потому что поломка произошла в дороге, а чувство, которое появляется в это время, думаю многим знакомо. Плюс, верная Дэу Нексия (Daewoo Nexia), никогда меня не подводила, за что ее собственно и люблю. Но, время идет, вечного ничего нет и даже самые надежные автомобили «дают осечку». И мой автомобиль не стал исключением))).
Как говорится, какая бы плохая ситуация не сложилась, в ней можно найти не только минусы, но плюсы. И, я их сразу нашел, целых два — поломка случилась перед поездкой в Крым и появилась возможность подготовить материал для данной статьи! Так что, встречайте и оценивайте статью по замене личинки замка зажигания на автомобиле Дэу Нексия (Daewoo Nexia).

Начну с самого начала. Вставив ключ в

замок зажигания и повернув его до упора, я не услышал звук работающего стартера. Запуск двигателя не произошел и этот факт заставил меня осмотреться. Лампочки на приборной панели все светились, на возврат ключа в исходное положение никак не отреагировали!? То есть не потухли, да и сам ключ подозрительно легко крутился. Думаю, накрылась контактная группа замка зажигания. Это первая мысль, которая меня посетила и как оказалось дальше она была ошибочной. Разборкой и возможным ремонтом решил на месте не заниматься, лучше добраться до гаража, там и инструмент необходимый, обстановка соответственная и как следствие, настроение подобающее. Что и было сделано… Благо, контактная группа замерла во второй фазе, мне осталось только дать команду стартеру. Поставив автомобиль «на ручник», кулису переключения передач в нейтральное положение, вооружившись куском проволоки, открыл капот. Дальше все просто, один конец к плюсу на аккумуляторе, второй к малой клемме на втягивающем реле стартера.

Оп и двигатель запустился! Все, осталось только добраться в гараж, главное перед началом движения, повернуть ключ зажигания в замке, для того, чтобы руль не заблокировался.

Дальше, о главном. Изменю себе и по запчастям, и по необходимому инструменту расскажу уже в ходе описания — замены личинки замка зажигания на автомобиле Дэу Нексия (Daewoo Nexia).

1. Отключаем минусовую клемму с аккумулятора. Используя крестовую отвертку, откручиваем 8 винтов крепления пластмассовых кожухов рулевой колонки (смотрим фотографии 1,2,3,4,5). Снимаем две половинки кожуха.

2. Снимаем разъем с контактной группы (фото 6). Короткой и тонкой отверткой откручиваем фиксирующий винт, он находится с внутренней стороны замка зажигания, так что доступ к нему ограничен (фото 7 и 8). Что касается меня, то сняв контактную группу (фото 9), убедился что с ней все ок. Разъем

контактной группы замка зажигания не разбит. Вставив отвертку подходящей ширины в разъем и подключив колодку с проводами, завел автомобиль без проблем.

3. Причина поломки, после снятия контактной группы, стала очевидна (фото 10). Отломался хвостовик личинки замка зажигания. Вытащить личинку не сложно, достаточно проволокой (штырем) диаметром 2-3мм, загнутой буквой Г (я для этого использовал шестигранник), нажать фиксатор через отверстие (фото 11) и в это время повернуть ключ во второе положение. Если, все правильно сделать, то личинка сама выйдет из корпуса на 5 мм. Вам останется только вытащить ее полностью. Возможно некоторых посетит мысль, а не проще, снять и заменить замок зажигания полностью, личинку с корпусом!? Мысль отличная! Правда довольно проблемная, так как для того, чтобы добраться до крепежных болтов, придется снять рулевую колонку, а это уже серьезная работа. Так что, снимать замок зажигания целиком, не советую. Проще, все-таки

снять личинку замка зажигания и при желании, поколдовать с ней))).

4. С этим все! В таком состоянии, можно ехать на авторынок или магазин, за запчастями. Запускаем и глушим автомобиль контактной группой, ключ в данной ситуации — отвертка.5. В продаже Вы сможете найти два варианта решения Вашей проблемы. Первый вариант, самый распространенный — личинка замка зажигания с двумя ключами. Второй вариант, набор личинок — замок зажигания, передних дверей и багажника (фото 12). В чем разница? Первый вариант, дешевле и быстрей, но придется ходит с двумя ключам и периодически в замок зажигания или замок багажника «тыкать не тот ключ». Второй вариант, трудоемкий и подороже, но ключ останется один))). Кому как удобней. Выбор за Вами!

6. Правда есть еще один способ оставить один ключ. И к тому же старый и родной. Правда обладателям корейских Нексий, этот способ вряд ли подойдет. Но, ознакомиться с ним и проверить, подойдет или нет, все-таки стоит))).
Данный способ заключается в замене секретов нового, купленного Вами, на секреты старого замка зажигания Дэу Нексия (Daewoo Nexia). Для начала, проворачивайте внутреннюю часть личинки до упора фиксатора, отверткой нажимаем на него и выводим из зацепления. Внимание, делаем это аккуратно, этот фиксатор вместе с пружиной, довольно хорошо летает и очень плохо находится (фото 13 и 14). С противоположной стороны тоже есть фиксатор-язычок, который тоже может вывалиться и затеряться, помним о нем (фото 15). Аналогичную работу проводим и с новой личинкой. Сравниваем размер секретов. Если они одинаковы, то по очереди меняем их, не путая местами (фото 16). Если измените расположение хотя бы одной, ключ не провернете.

Мне, правда не повезло, секреты на новой личинке оказались в три раза меньше, чем на старой.

Все! Сборку проводим в обратной последовательности. Новую личинку вставляем в корпус, с ключом, который находится в положении 2, одновременно утапливая фиксатор проволокой (или штырем). Главное, остерегайтесь дешевых китайских изделий (понимаю, что трудно), с виду вроде все нормально, но при попытке установить личинку в корпус замка на рулевой колонке, возникают проблемы, ее просто не возможно туда засунуть. Не помогает, ни напильник с наждаком, ни русский мат. Проще верхнюю, не подвижную часть, позаимствовать со старой личинки замка (из пункта 6 ясно как это сделать). Что я несколько раз уже и делал. И только два раза за все время, замена прошла на ура, личика становилась как родная.

Источник: http://www.avtorem.info/daewoo/zamena-lichinki-zamka-zazhiganija-na-avtomobile-daewoo-nexia.html

25.08.2013, 13413 просмотров.

Как заменить контактная группа замка зажигания Daewoo Nexia

Процедура ремонта и замены личинки замка зажигания на Daewoo Nexia в целом не особо трудоемкая.

Смотрите также: После замены топливного фильтра на Солярисе плохо заводится

Если вы привыкли ремонтировать автомобиль самостоятельно, то проблем с заменой у вас не возникнет. Со временем провода питания замка зажигания трескаются. Из-за этого происходит короткое замыкание, влекущее за собой выход из строя контактной группы. Определить, когда это происходит, каждый водитель может легко самостоятельно: просто в один момент зажигание перестает работать.

Здесь мы расскажем о том, как заменить контактную группу замка зажигания Дэу Нексия. Западал замок на двери автомобиля. В некоторых источниках замок зажигания называют переключателем либо запорным узлом механического вида, тыльная сторона которого оснащена группой электрических контактов. Среди пользователей отмечается относительно высокая степень надежности модуля, что позволяет отметить качественное устройство замка зажигания Дэу Нексия.

Если возникла необходимость ремонта или замены замка зажигания, контактной группы или личинки на моделях Nexia или Matiz, совсем необязательно платить деньги за это на сервисе. Достаточно только снять устройство и разобрать, а основные рекомендации по ремонту вы найдете ниже. Но перед этим давайте разберемся, каковы причины и признаки неисправности устройства. В этом видео я рассказываю о том, как заменить личинку замка зажигания Матиз.

Принимаем донат на развитие Перед тем, как мы расскажем о том, как снять и поменять личинку зажигания или контактную группу на замке автомобиля Daewoo Nexia и Matiz, рассмотрим вкратце теоретический вопрос. Производитель Daewoo, чьи транспортные средства довольно распространены среди отечественных потребителей, маркирует замок зажигания как запорный элемент механического типа, оборудованный контактной группой.

Как показывает практика, этот компонент довольно часто ломается и требуется ремонта, эту информацию подтверждают автомобилисты в многочисленных отзывах в сети. Если нужно произвести замену только контактной группы, то в этом случае можно выполнить все необходимые работы без демонтажа замка зажигания. Подготовив инструменты, можно приступать к процессу ремонта. Мастеру следует знать, что на замке зажигания лучше не экономить.

Такие компоненты очень быстро приходят в негодность. В видео покажу как разбирать двери дэу нексии под покраску, Сниму наружную внешнюю ручку открывания двери Выход из строя потребителей электричества, которые, как может показаться, никоим образом не связаны друг с другом. Но все эти потребители всегда функционируют в одном положении ключа в замке. Ролик покажет как заменить замок зажигания Матиз. Полезные ресурсы: — официальный сайт проект Если корпус не повреждён, то обязательно осмотрите внутренние контакты.

При обнаружении нагара удалите его с помощью острого ножа или отвёртки. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками. После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты.

Если пластмасса оплавилась возле них, то необходимо заменить деталь на Как заменить контактная группа замка зажигания Daewoo Nexia. Самостоятельно выполнить ремонт контактной группы на автомобиле Дэу Нексиа не составит особо труда. Дополнительные сложности возникнут, если предстоит замена проводки.

Это защитит автомобиль от возгорания и продлит срок службы детали. Устанавливаю центральный замок на сенс. Автомобиль корейского производителя пользуется популярностью среди автолюбителей.

В статье рассмотрим, почему горит контактная группа, как произвести ремонт и замену, что предпринять, чтобы деталь не горела в дальнейшем? Как и что можно использовать для восстановления замка зажигания на Ремонт замка зажигания на на Opel Vectra Следует заметить, что замена контактной группы на исправную помогает на некоторое время.

Замена контактной группы выключателя (замка) зажигания на Daewoo Nexia

Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Меняем уплотнитель двери на нексии. Итак,демонтировал топливный фильтр,затем приступил к снятию и замене фильтра бензонасоса, На основании информации, содержащейся в книге, владелец автомобиля может самостоятельно После замены рулевого наконечника, развал необходим, какими бы супер точными штангенциркулями вы не пользовались!!!

На место старого тормозного цилиндра дэу нексии крепите новую запчасть. После этого соедините все Вы можете обратиться на специализированную сервисную станцию для устранения возможных причин неполадки или произвести Если, значение свободного хода, которое получилось у вас, отличается от номинального, то потребуется регулировка Износ обратной пружины выключателя зажигания также может стать причиной беспрерывной работы стартера.

АВТОЭЛЕКТРИК

В таком Замена замка на дэу нексия самостоятельно Замена замка зажигания на деу нексия. Все очень. Ремонт замка двери автомобиля » Daewoo Nexia» Со временем провода питания замка зажигания трескаются. Как снять и заменить замок зажигания на Daewoo Matiz и Daewoo Nexia В некоторых источниках замок зажигания называют переключателем либо запорным узлом механического вида, тыльная сторона которого оснащена группой электрических контактов. Замена личинки замка зажигания Если возникла необходимость ремонта или замены замка зажигания, контактной группы или личинки на моделях Nexia или Matiz, совсем необязательно платить деньги за это на сервисе.

Замена контактной группы выключателя (замка) зажигания

Установка сигнализации Daewoo Nexia Перед тем, как мы расскажем о том, как снять и поменять личинку зажигания или контактную группу на замке автомобиля Daewoo Nexia и Matiz, рассмотрим вкратце теоретический вопрос.

Самостоятельное устранение заводского брака проводки автомобиля Daewoo Nexia Если нужно произвести замену только контактной группы, то в этом случае можно выполнить все необходимые работы без демонтажа замка зажигания.

ВИДЕО: ДЕУ НЕКСИЯ РАЗГРУЗКА КОНТАКТНОЙ ГРУППЫ ЗАМКА ЗАЖИГАНИЯ

Дэу Нексия. Снятие ручек дверей. Замена замка зажигания Матиз Выход из строя потребителей электричества, которые, как может показаться, никоим образом не связаны друг с другом.

Рекомендуем: Какое масло лить в двигатель Поло седан отзывы владельцев

Снятие и разборка замка зажигания. Ремонт личинки замка на Opel Vectra B. Уплотнитель двери нексия Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Как снять задний бампер дэу нексия Как снять задний бампер Опель Астра Аннотация поможет просто и Замена помпы дэу матиз 0. Как поменять зеркало на дэу матиз Возникла необходимость заменить в боковом зеркале само зеркало.

Тонкости ремонта и замены контактной группы замка зажигания на Дэу Нексия

Есть фото, Главный цилиндр сцепления дэу нексия ремонт Если, значение свободного хода, которое получилось у вас, отличается от Как промыть заслонку на дэу матиз И неопытные водители начинают менять свечи, фильтр, или же начинают Как почистить фары на дэу нексия Срок их службы воистину велик — 10 тысяч часов работы Дэу замена бензинового фильтра Итак,демонтировал топливный фильтр,затем приступил к снятию и замене фильтра бензонасоса, Замена подшипника на дэу матиз В данной статье подробно рассказано, как сделать диагностику, выбрать и Дэу матиз книга по ремонту читать На основании информации, содержащейся в книге, владелец автомобиля может самостоятельно Заменить трос сцепления на дэу матиз Если есть такая необходимость, то устанавливаем выжимной подшипник на вал Замена фильтра очистки топлива на дэу нексия Новый бензонасос с новым фильтром грубой очистки топлива устанавливаем на Замена наконечников daewoo nexia После замены рулевого наконечника, развал необходим, какими бы супер точными штангенциркулями вы не пользовались!!!

Замена главного цилиндра на дэу нексии На место старого тормозного цилиндра дэу нексии крепите новую запчасть. Daewoo nexia замена стеклоочистителя Вы можете обратиться на специализированную сервисную станцию для устранения возможных причин неполадки или произвести Как менять печку на дэу нексия В итоге подача и обратка на радиаторе поменяются местами.

Меняя патрубки, вы можете намного Главный цилиндр сцепления дэу нексия ремонт Если, значение свободного хода, которое получилось у вас, отличается от номинального, то потребуется регулировка Как менять стойки на дэу нексии Брат уехал на работу и я остался с разобраными стойками и кончеными зжимами для Замена стартера на дэу матиз 0.

Замена замка зажигания Daewoo Espero. Daewoo Nexia

Daewoo Nexia — Разблокировка руля без ключа и замена личинки замка Подписаться на мой канал confirmation=1 Дорогие подписчики! Принимаются заявки в виде комментариев для от снятие интересующих вас видео. Кто хочет поддержать канал, вложить вклад в дальнейший рост, продвижения и развитие канала на Youtube имеется электронный кошелёк WebMoney Z WebMoney R Яндекс деньги Электронная почта daewoo.matiz.kgn yandex.ru

Комментарии к теме Замена замка зажигания Daewoo Espero

Котеликов Анатолий

Очень интересно.Наконец то нашел годный канал

Parnell

я поставил лайк со всех аккаунтов

Сабира

Все правильно. Но не советуй скрутить красный и желтый провода, это один из самых плохих путей, будет сжирать батарею ужасно! Я лично подключил через реле к сигналке и когда зажигание вкл. магнитола играет, а когда замыкаеш сигналкой авто — отключается.

Tobias

Rich, you’re really good at answering questions and your videos have saved so many people so much time and money. Thank you for your kindness and enthusiasm! That being said, my key is super worn and jiggling would normally get it to turn. Lately my security light comes on and the car kills itself when I try to start it. Also, the instrument panel will shut down without fuel or temperature levels registering. Do you think that these issues are linked to the dead key as some sort of theft deterrent that can be fixed by either simply replacing the cylinder a new key to the vin? Or do you think I have bigger issues?

Вегас

Ясмина

Здравствуйте

Джордан Оразалин

Китай все-таки украл бумер! Не каждый поймёт

Крушин Камол

Ятить

Тай

что делать если сигнализация с автозапуском без чипа заведется она?

Багила

привет на тойоте аллион возникла проблема не работает зажигание (как при посаженом акуме,лампочки загораются и тухнут приповороте ключа,стартер тоже молчит)та квот когда рулем покрутищ,зажигание срабатывает.Усть еше метод оставалять руль в определленом положении к примеру на пол оборота влево тогда зажигание срабатывает.С автозапуска кстати тоже не работает только в определееном положение руля.Так вот незнаю замок зажигания или лента айрбек.

Anton

Молодец, все нормально. Со временем купишь крепления.

Алеку

А где ты порезал стартер?Я не разглядела

Гиви

Можно вас попросить, или у вас уже есть такое видео? Ситуация такая: срв левый руль, японка (шла на экспорт в сингапур-левый руль), рд2. Отломились все провода которые идут из под крыла до дверной фишки. Пассажирская, передняя дверь. И какой куда идет провод не могу найти. был у двух электриков-толку нет. Из под крыла идет меньше проводов, чем из двери к крылу. и сам разобраться не могу. Фото в интернете не могу найти (по цветам, какой,куда?). Заранее, спасибо вам огромное, и еще раз спасибо за ХХ!

Прим

Благодаря тебе сделал машину спасибо брат!

Арлан

автор, пили новые видосы

Александор Еватеринечев

Спасибо за совет, я думал у меня со стеклоподъемником беда какая-то. А оно вон в чем дело!

Абдул

День добрый, Валерий а Вы не могли бы взять меня к себе в ученики?

Гелла

Доброго времени суток. 14ка и 15ка по расположению тех самых трёх реле не отличаются? Если нет, то какая из них реле стартера? Заранее спасибо.

Едгар

Канал говно

Айшат

подскажите пожалуйста!потерял ключ от тойота марк 2 100,запасного ключа нет,другие не подходят!как провернуть личинку в положение ACдля ее съема?можно ли как нибудь снять личинку при крайнем положении ключа(закрыто)?если в крайнем положении ключа силой вбить кнопку личинка вытащится?и будет после этого работать замок?

Прокомментировать

Опубликовать

Замок зажигания на матиз

Стоило осторожнее включать зажигание… А ведь ничего не ломалось год.
Симптомы. После поворота ключа контрольные лампы и зажигание включились, а стартер не крутит и легко вращается ключ в замке.

Узнал в сети причину – поломался силуминовый шток в конце личинки. Сделал выводы и поиск. Требовалась что-то одно:
1. Замена личинки 90221874 (1200 руб) с появлением нового ключа.
2. Замена личинки 90221874 на аналог RAON CYC-011 (360 руб) также с появлением нового ключа.
3. Замена всех личинок, например 96611858 (2300 руб – но сам не проверял), для тех, у кого нет лишних вопросов и Интернета, но есть желание менять все личинки. Это, для того, чтобы количество ключей на машину не изменилось.
Я выбрал вариант 2 по причине нежелания тратить лишние деньги, о чем в последствии частично пожалел.
Повторять Драйв с описанием замены личинки повторять не буду – нашел пример здесь. Просто опишу которые нюансы, которые следует знать или о которых мало кто пишет.

2. Руль снимать не обязательно, если не хочется.
3. Личинку доставать (и ставить) при положении ключа «2», иначе можно сломать фиксатор.

6. Контактную группу удобнее устанавливать так. Со стороны личинки отверткой максимально опускаем пластину (лучше нажимать слева), затем через свободное отверстие со стороны контактной группы фиксируем опущенную пластинку чем-то тонким и твердым, далее личинку с ключом в положении 2 задвигаем внутрь, постепенно освобождая отверстие контактной группы. Личинка войдет не до конца, но теперь можно ставить контактную группу, не забывая выставить в положение 2.
Для улучшения качества приобретенного изделия, а также по причине нежелания спиливать язычок личинки для упрощения ее установки, я заменил все пружины личинки и секреток, остальные детали, а также сам корпус на старые. В результате я получил почти не изменивший внешний вид без пластмассового колхоза, а также добился того, что при вынимании ключа личинка отщелкивается и выключает гнездо прикуривателя. При первой сборке в личинка не отщелкивалась, а ведь можно попасть на вечно работающий регистратор, который я подключил с обратной стороны прикуривателя, чтобы не занимать гнездо. Также, уменьшился люфт штока ключа и личинка меньше гремит. На разбор и эксперименты с личинкой у меня ушел час. Просто поменять секретки и остальные детали можно за 15-20 минут. Для тех, кто не любит ковыряться в мелочах или много ключей в связке личинка RAON CYC-011 не подойдет.
Всем удачи и осторожного обращения с ключом зажигания, особенно если на природе и без набора отверток.
Дополнение следующего дня.
Поскольку двери открываю брелком, перевесил старый ключ на связку от дома. Теперь у меня снова 1 ключ от машины и не нужно ее глушить, чтобы открыть багажник.

На автомобиле Daewoo Matiz поломка замка зажигания это довольно частая проблема. Зачастую ломается именно личинка, как указано в данном фотоотчете. Причиной поломки является хрупкая конструкция личинки замка. Так сказать недоработки производителя.

Замену личинки замка зажигания Матиз можно произвести не снимая самого замка. Но если вы делаете это в первый раз, то мы рекомендуем все же снять замок. Много времени это не займет зато процедуру замены личинки на столе будет сделать проще.

Для работы понадобится:

Отвертки «+» и «-«;
Какой-то штифт, можно гвоздь, диаметром 3-4 мм;
Личинка замка зажигания GM S6460003.

Для снятия замка зажигания необходимо снять пластиковую облицовку рулевого вала.

Внизу есть пять саморезов, которые необходимо открутить.

Теперь разъединяем верхнюю и нижнюю часть кожуха. И вытягиваем их по очереди.

Далее необходимо отсоединить подрулевой переключатель поворотников. Для этого необходимо нажать на две защелки по бокам и потянуть сам переключатель.

Электро разъем можно не отключать, а просто отвести переключатель в сторону, пусть висит на проводах.

То же самое делаем со вторым подрулевым переключателем режимов дворника. Нажимаем защелки и отводим в сторону.

Отсоединяем разъем от контактной группы замка зажигания, отщелкнуть защелку указанную на фото.

Откручиваем крестообразной отверткой два болта крепления замка зажигания.

Вот и всё, замок у нас в руках.

Чтобы вытащить личинку замка необходимо найти какой-то штифт подходящего размера под отверстие указанное на фото.

Устанавливаем ключ в положение цифры 2. В этом положении фиксатор блокировки руля должен быть полностью вдавлен в замок зажигания. Надавливаем штифтом в отверстие и без труда вытаскиваем личинку замка.

Вот такую личинку замка мы будем устанавливать фирмы Auto Parts.

Сравнивая новую и старую личинки мы видим что не хватает кусочка штока.

Заглядываем в замок и видим застрявший обломок.

Для его извлечения мы откручиваем плоской отверткой болт крепления контактной группы замка зажигания.

Снимаем контактную группу.

И извлекаем обломанный кусок.

Такая поломка очень частая на данном автомобиле.

Берем новую личинку замка, устанавливаем ключ в положение цифры 2.

Теперь вручную необходимо нажать на фиксатор блокировки руля и вставить на место новую личинку. После прикручиваем контактную группу.

На любом автомобиле замок зажигания представляет собой важный узел, при неработоспособности которого запуск двигателя будет невозможным. Если автомобилист столкнулся с проблемой неработающего устройства, другого выхода, кроме как замена контактной группы замка зажигания автомобиля Daewoo Nexia, быть не может. В этой статье подробно рассмотрим процесс замены со всеми нюансами.

Общая информация о замке зажигания Nexia и Matiz

Перед тем, как мы расскажем о том, как снять и поменять личинку зажигания или контактную группу на замке автомобиля Daewoo Nexia и Matiz, рассмотрим вкратце теоретический вопрос. Производитель Daewoo, чьи транспортные средства довольно распространены среди отечественных потребителей, маркирует замок зажигания как запорный элемент механического типа, оборудованный контактной группой. Как показывает практика, этот компонент довольно часто ломается и требуется ремонта, эту информацию подтверждают автомобилисты в многочисленных отзывах в сети.

Новая контактная группа на Daewoo Nexia

Причины поломки

Все причины выхода из строя замка зажигания на автомобилях Daewoo Matiz и Nexia условно делятся на две группы — электрические и механические. Одной из основных электрический причин, по которым контактная группа или личинка требует замены и ремонта, является перегрузка элементов. В результате того, что автовладелец оснащает свое транспортное средство дополнительными электроприборами и устройствами, потребляющими большую мощность, через контактную группу проходит напряжение, на которое она не рассчитана изначально.

Соответственно, в течение определенного времени металл группы может выдерживать большой ток, но впоследствии устройство начинает покрываться нагаром, причем обычно он образуется на сверху контакта, а внутри. В итоге очистить контактную группу бывает невозможно, собственно, как и произвести ее ремонт, остается только менять.

Для того, чтобы предотвратить перегрузку этого элемента, необходимо все дополнительное оборудование подсоединять только через реле. В данном случае ток не сможет перегружать устройства и контакты группы будут целыми. Но следует отметить, что далеко не всегда выход из строя контактной группы обусловлен действиями автомобилиста, иногда это просто заводской брак. Такая проблема более актуальна для автомобилей ВАЗ, чем для Daewoo Nexia и Matiz, но тем не менее, стартерный контакт у них иногда обгорает.

Контактная группа зажигания Nexia

Еще одной причиной, по которой автовладелец сталкивается с необходимостью ремонта, является короткой замыкание в электрической цепи транспортного средства. Обычно такое происходит редко, но иногда бывает, что большой ток повреждает контакты группы и устройство выходит из строя. Помимо электрических, есть и механические причины поломок, также вызывающие необходимость ремонта Daewoo Nexia и Matiz. Одной из основных механических причин является износ контактных дорожек либо самих контактов группы, что неизбежно ведет к замене элементов. Такая проблема возникает в результате старения устройства в целом, это вполне нормально и ожидаемо, но иногда причина может заключаться в низкокачественном металле.

На практике износ дорожек группы на автомобилях Daewoo Nexia и Matiz был зафиксирован после пяти месяцев их работы. То есть металлические элементы устройства износились так сильно за это время, что на них стали появляться борозды. Элемент в целом перестает нормально функционировать, а при разборе замка зажигания в нем, вероятнее всего, будет обнаружена целая горсть металлической стружки. Произвести ремонт такой неисправности невозможно, необходимо только снять замок и произвести замену контактной группы в целом.

Личинка замка зажигания с ключом

Также к механическим неисправностям относится облом самих контактов или прочих компонентов группы. К примеру, на некоторых автомобилях отечественного производства контакт стартера выполнен в виде железного язычка, поэтому каждый раз при пуске мотора данный контакт выдвигается сверху другого и перегибается. Со временем элемент просто отламывается или будет не в состоянии прижиматься к неподвижному контакту устройства.

Следующей причиной механических поломок можно назвать нарушение конструкции всей группы в результате того, что устройство греется. Если замок зажигания в целом греется, то это свидетельствует о перегрузке, о которой мы сказали ранее. Устройство греется в результате того, что через него проходит большой ток. В том случае, если корпус группы является низкокачественным и пластиковым, то в результате перегрева контактные дорожки могут немного сдвинуться, соответственно, впоследствии они отломаются.

Признаки выхода из строя

Одним из основных признаков неисправности личинки или контактной группы замка зажигания является одновременная неработоспособность многих элементов системы электрооборудования. Это происходит в результате того, что внутри устройства через каждый отдельный контакт подсоединен определенный потребитель энергии или даже несколько. К примеру, через зажигание могут быть запитаны фонари ближнего и дальнего света, габариты, поворотники, фары заднего движения, магнитола или освещение салона.

Это могут быть и различные электронные устройства, такие как парктроник, навигатор, видеорегистратор и т.д. В том случае, если определенный контакт, через который осуществляется передача питания на потребители, выгорит, запустить то или иное оборудование не получится (автор видео о том, как заменить личинку замка — PRO.Garage).

При поломке нескольких устройств, которые, как может показаться, никак не связаны между собой, причина поломки почти всегда заключается в личинке или контактной группе замка зажигания. Разумеется, электрооборудование на автомобилях Daewoo Nexia и Matiz может подключаться и к блоку предохранителей, и тогда при поломке в первую очередь необходимо проверить сам предохранитель. В любом случае, здесь все индивидуально.

Проанализировав принцип работы личинки и контактной группы этих автомобилей, можно определить и другие признаки их неисправности, которые приведут к необходимости ремонта:

Выход из строя стартера. При попытке запустить двигатель автомобиля Daewoo Nexia вы даже не услышите, как щелкает реле, ни управляющее, ни втягивающее. Отсутствие щелчков обусловлено отсутствием напряжения, которое проходит через контактную группу.
Выход из строя потребителей электричества, которые, как может показаться, никоим образом не связаны друг с другом. Но все эти потребители всегда функционируют в одном положении ключа в замке.
Еще один признак — если устройства не работали, а потом вдруг резко начинают включаться при попытке пошевелить ключом в замке. При этом нужно отметить, что ключ должен находиться в одном положении. Как вы можете догадаться, элементы контактной группы при этом могут соприкасаться с неповрежденными поверхностями и ток может проходить по ним, но недолго (автор видео о замене устройства своими руками — Территория Хауса).

Как заменить личинку переключателя зажигания?

Процедура ремонта и замены личинки замка зажигания на Daewoo Nexia в целом не особо трудоемкая. Если вы привыкли ремонтировать автомобиль самостоятельно, то проблем с заменой у вас не возникнет.

Личинка выбирается в соответствии с артикулом, порядок выполнения действий такой:

Сначала необходимо снять минусовую клемму с аккумуляторной батареи. Сделав это, с помощью отвертки с крестовым наконечником открутите болты крепления пластикового кожуха руля. Накладку нужно снять.
Затем необходимо отсоединить разъемы, которые подключены к контактной группе с помощью винтов. Эта процедура выполняется с применением двух отверткой — подлиннее и покороче, поскольку необходимый болт находится в очень неудобном месте для демонтажа. Он расположен изнутри самого переключателя.
Используя проволоку, вам необходимо надавить на фиксатор личинки через специальное отверстие, одновременно сам переключатель следует переставить в положение 2. Сделав это, вы сможете добиться того, чтобы личинка примерно на половину сантиметра вышла из корпуса, чтобы ее извлечь, необходимо просто достать элемент.

Далее, можно приступить к монтажу нового компонента. Но помните о том, что после этой операции замок будет открываться одним ключом, а багажник — другим. Не каждому автолюбителю это понравится, поэтому единственным выходом из ситуации будет покупка комплекта личинок и для замка зажигания, и для багажного отделения, а также дверей. Разумеется, процедура ремонта в этом случае затянется по времени, тем более, что придется потратить больше денег на замену, однако это единственный выход.

Если хотите, чтобы ключ остался одним, но менять личинки в багажнике и дверях не желаете, то есть один вариант, но сразу оговоримся — он не подойдет для автовладельцев Daewoo Nexia, выпущенных в Корее. Суть заключается в замене секретов нового замка на секреты старого. Чтобы сделать это, проверните внутреннюю часть личинки до конца, с помощью отвертки нажмите на фиксатор и выведите его из зацепления, после чего осторожно извлеките его с пружинкой. На противоположной части также расположен фиксатор, он может выпасть, поэтому будьте осторожны, аналогичную операцию нужно провернуть с новой личинкой. Оцените сами секреты — если она одинаковы по своим размерам, то их необходимо по очереди заменить, при этом не путая местами (если спутаете — ключ повернуть не получится).

Итак, новую личинку необходимо установить с ключом зажигания в корпус, при этом помните о том, что сам переключатель должен быть активирован на положение 2. Во время монтажа вам необходимо нажать на фиксатор с помощью штыря. В том случае, если вы приобрели качественную личинку, то данные действия не должны вызвать проблем. Но если вы решили немного сэкономить и купили менее качественный вариант, сделанный в Китае, то процесс установки может затянуться. Если верить отзывам автовладельцев Daewoo Nexia, то иногда такие личинки не могут войти в корпус.

Как установить новую контактную группу на переключателе зажигания?

Если нужно произвести замену только контактной группы, то в этом случае можно выполнить все необходимые работы без демонтажа замка зажигания. Вам потребуются только две отвертки — с плоским и крестовым наконечником. Подготовив инструменты, можно приступать к процессу ремонта.

Откройте капот и отсоедините минусовую клемму от аккумуляторной батареи.
Далее, как и в предыдущем случае, вам необходимо выкрутить болты крепления пластиковой накладки в районе рулевого колеса.
С помощью отвертки с плоским наконечником вам нужно отсоединить заглушку, а затем извлеките верхний кожух рулевой колонки.
После этих действий нужно демонтировать уплотнительное кольцо, расположенное на нижнем кожухе, для этого открутите четыре винта.
Отсоедините жгут проводов, установленный на колодке, затем вставьте ключ в замок и проверните его в положение 2.
Далее, выкрутите болт, с помощью которого крепится устройства, а с непосредственно самого замка нужно будет снять сам элемент. Вместо этой группы устанавливается новая, все дальнейшие действия, указанные в инструкции, необходимо выполнять в обратной последовательности.

Видео «Как в домашних условиях поменять контактную группу на Nexia?»

Подробнее о том, как своими силами выполнить эту процедуру — узнайте из видео (автор видео — Евгений Кузнецов).

Нексия замена контактной группы

Замена контактной группы замка зажигания — Daewoo Nexia, 1.6 л., 2008 года на DRIVE2

Контактная группа замка зажигания GM (93741069)

Контактную группу замка зажигания меняли мы в 2011 году и в 2012 году. Наступил 2013 год, не менять же сложившиеся традиции.

Как и почему поменяли родную контактную группу я уже и не помню, но прожила она два полноценных года. А вот её сменщицу я помню хорошо. Издыхая, воняло жжёным пластиком весь вечер и в 20-ти метрах от поворота к дому она издохла, прямо на перекрёстке. Оттолкал я машину за перекрёсток, супруга рулит – я толкаю. Там, на обочине, провели телефонные консультации с мастером и решили дотолкать машину до дома, а утром уже разбираться. Но через пол часа простоя машина завелась видимо, пластик остыл и контакт возобновился, завелась не сразу, но 20-ть метров машина проехала своим ходом, да и утром к мастеру тоже доехали сами. А вот у мастера заводили уже проводами.
Прожила эта сменщица год, в два раза меньше, чем оригинальная.

Но с новой контактной группой проблемы начались в первый день её жизни в машине. У неё было 2 (два) положения зажигания. Вставил ключ (состояние B), чуть провернул – зажигание (состояние II), ещё чуть провернул – состояние I, ещё чуть провернул – зажигание (состояние II), ещё провернул – старт (состояние III). Я сказал об этом мастеру, который установил контактную группу, на что он мне объяснил, что это не её глюки, а неродного замка зажигания и он тут не причём. Я поверил.

Стоит сказать, что ещё в 2010 году скончалась личинка замка зажигания: она плохо отдавала ключ водителю и плохо принимала его. После консультаций с мастером решили менять. Мастер предложил не откладывая привезти ему машину и оставить, а он уже поменяет, а иначе ~~кары страшные будут ниспосланы на нас~~ мы, в один из дней, ключ вставим в замок, а вытащить не сможем, так и будем куковать в машине, не оставлять же её с ключём в замке. В день поездки на СТО это и случилось: ключ в замок зажигания втолкали насильно, а вытащить уже не смогли. Вечером я приехал забирать машину и ~~офигел~~ получил уже два ключа на кольце с брелоком сигнализации. Аргумент был железный: «ну я же ваши деньги сэкономил, поменял только замок зажигания, иначе в четыре раза дороже всё бы обошлось, если все замки менять». Офигеть, дайте два! Ключа. Теперь у меня настоящая связка ключей от машины. Вернусь к замку зажигания – он был очень странный, он позволял вынуть ключ так, чтобы магнитофон продолжал играть. Надо сказать, что магнитофон у меня включается в состоянии I замка зажигания, а не II, как у соседа. Я не знаю, так ли это должно быть, но, мне кажется, я просил, чтобы мне это сделали. Так вот, теперь можно было вытащить ключ так, чтобы магнитофон продолжал играть, а можно было так – чтобы перестал играть. Во втором случае надо было перевести замок зажигания в состояние B и вытащить ключ, а чтобы оставить музыку, нужно было вытащить ключ чуть-чуть не доводя до состояния B. Я сразу заподозрил, что оригинальный замок зажигания так себя вести не должен, но на мои робкие возражения я получил ответ в стиле: «это такой замок зажигания, он стоит чуть-чуть дороже, ну скажи, разве плохую фичу ты получаешь, да и не было обычных на базаре».

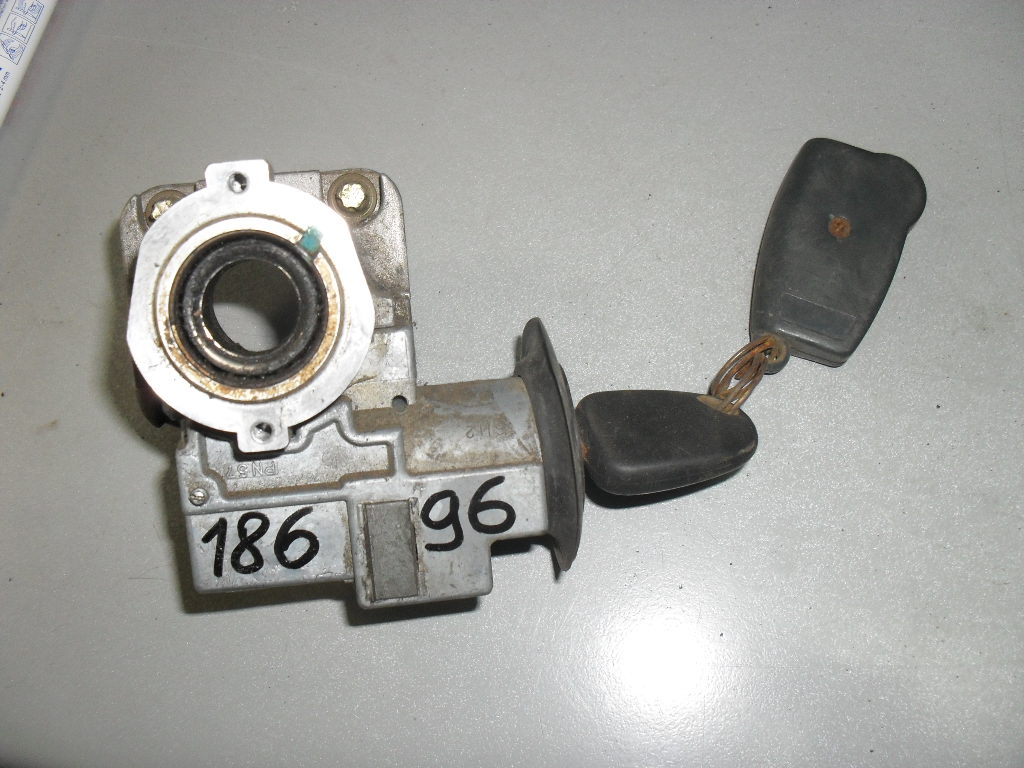

Вот такой вот неродной замок зажигания, который при установке был назван мастером прекрасной новой функциональностью, а через два года был объявлен виновником ~~разрушения часовни~~ странного поведения контактной группы. Кстати сказать, мастер один и тот же.

Так вот, эта контактная группа, мало того, что мигала приборкой при каждом старте, так она ещё периодически выключала магнитофон. Какой-то контакт пропадал и магнитофон выключался, а больше не включался. Причём, если между подрулевым пластиком (с внутренней стороны) и вилкой от контактной группы подложит какую-то толстую проводку – магнитофон ожил. Я использовал ленту сплена шириной 4 см, скрученную в моток, которую я оторвал где-то в машине. Но через пару месяцев магнитофон опять отключился, но если надавить на подрулевой пластик, в районе контактной группы, прижать через прокладку вилку к контактной группе, а её к корпусу замка, то контакт возобновлялся и магнитофон включался. Так и ездили, без музыки. Это было не сложно, от штатной магнитолы осталось только радио, дисковый привод умер, при неудачном аварийном извлечении диска.
Но, вдруг, фоновая музыка остро понадобилась и надо было что-то делать.

Мы думали, что контактная группа опять оплавилась (это же нексия, не забываем), решили её заменить, тем более наступил новый год, традиция замены контактной группы…

Раскрутил подрулевой пластик и снял старую контактную группу.

А она, оказывается целая. Хотя пластик вокруг 30-го контакта треснул. Но той жути, где контакт 30 поплыл в пластике, которой изобилуют фото контактных групп нексий в интернетах, такой жути нет. Да и оплавившаяся ранее группа у меня ещё год валялась в багажнике, я ещё помню как она выглядела.

Однако, был один нюанс, стопорный винт корпуса замка зажигания, который вкручивается в пластиковое ухо контактной группы не был в это ухо закручен. Причём, закручен он был, но не в контактную группу. Я вытащил старую контактную группу, не выкручивая стопорного винта.

Вставил новую контактную группу, закрутил стопорным винтом. Ох и ~~не лёгкая эта работа – из болота тащить бегемота~~ неудобно закручивать этот стопорный винт.

Собрал пластик, обнаружил, что одно ухо крепления, сделанное летом 2012 года, обломано. Одно починил, другое сломалось 🙂 Хоть я и брал для креплений мягкий пластик, специально. Но, как ни странно, обломок обнаружен не был.

Магнитофон работает, а особенность извлечения ключа не доводя до состояния «B» замка зажигания – она исчезла. Ключ теперь возвращается только в крайнем положении. Странностей полна земля наша.

Старую контактную группу ждёт препарация, если внутри она целая, трещины можно исправить парой капель эпоксидной смолы, то останется про запас. Это же нексия, контактные группы замка зажигания – расходник.
Текущий пробег: 96168 км.

Update 01/04/2013

Разобрал снятую контактную группу, а она целая внутри. А значит, просто была криво установлена. Отправляется в запасники.

Update 08/08/2015
Намедни снимал замок зажигания, выковырял и его контактную группу. Вот она.

На вид выглядит вменяемо. Внешняя поверхность без признаков оплавления на контактах.

Прошла она здесь 52424 км и два с небольшим года.

Update 29/03/2016
Вот где-то здесь, в этих развалах, в багажнике всё это время лежала старая контактная группа.

За всё время, прошедшее с момента её замены она мне не пригодилась ни разу. Всё это время она ждала своего часа. Говорят, что контактная группа замка зажигание — это болезнь этих машин, пусть будет в запасе, в багажнике с прочим хламом. Но у этой контактной группы есть маленький недостаток: от нескольких сборок\разборок у неё треснул корпус и обломилось одно ушко. Поэтому я принёс её домой, чтобы заклеить.
Чтобы, когда придёт её час, её можно было оперативно поставить на место. Когда клей высох, я зачистил надфилем наплывы. Теперь надо будет примерить, садится ли она плотно на вилку контактной группы, может надо поработать надфилем ещё раз. И надо проверить, работает ли она, может у неё внутри уже сломалось что-то, а я заклеил корпус намертво.

Update 06/08/2016
Вот какая штука приключилась. Приехали с женой ночью на заправку. Я поворачиваю ключ, чтобы заглушить машину. Ключ поворачивается. Машина работает.

Я даже смог ключ вытащить, а двигатель продолжил работать. Жена поинтересовалась: «что это может быть?» Я сказал, что, наверное, это контактная группа замка зажигания. И ткнул в неё (или в её вилку) пальцем сквозь щель в подрулевом пластике. Двигатель тут же заглох (ключи-то лежат на панели). Стоит упомянуть, что это всё случилось после того, как я вчера «отремонтировал» питание салонного вентилятора. Отлично отремонтировал, что уж тут сказать. Интересно, что вечером жена ездила и нормально, двигатель выключался. Тут ещё надо сказать, что вентилятор в третьем положении опять перестал работать. Но теперь это уже не важно. Запасная контактная группа лежит в багажнике, ждёт своего часа. И он настал. Но это уже утром.

Update 07/08/2016
А вот как выглядит разгрузочное реле контактной группы.

В общем, подменная контактная группа установлена в машину, а текущая снята и разобрана.

И вот, что у неё внутри, и у реле тоже.

www.drive2.ru

Daewoo Nexia сток 150 › Бортжурнал › Замена контактной группы замка зажигания или … меня это тоже каснулось

Всем привет други!

01.11.16г.
К сожалению по этой причине все планы по Нексии отбросил на следующий год т. е. уже на этот! Но еще в первых числах октября меня ожидал неприятный сюрприз, вернее к нему я был готов (ну почти).

Изучив вашу инфу по возможным и характерным поломкам ксюхи, был полностью уверен в неисправности «Контактной группы замка зажигания», когда по первым признакам начала тухнуть панель приборов прямо на полном ходу и конечно же глохнуть машина. Я снова и снова запускал с ключа пока 01.01.16г. она совсем не отказала и напрочь не хотела работать, благо мне крупно повезло, это случилось на парковке в тихом дворике у тренировки жены. Спокойно подъехал на парковку, заглушил и когда надо было ехать домой уже не смог. После этим же вечером, купив контактную группу правда на «6» контактов (на 5 не было, да да и ч.з интернет не заказал, хотя давно уже хотел), на тросе перегнали машину на стоянку, на следующий день вечером её поменял.

Все уже знают как это делается и после первой замены уже не будете тратить много времени на это не хитрое дело. Очень подробно написано о замене здесь (замена замка зажигания). Не согласен только с одним — вообще не указано о задней части фиксации КГ в замке зажигания, противоположной части крепления неудобного винта (который неплохо откручивается небольшим основанием ножа). А там всего лишь небольшая бабышка на корпусе, её просто надо аккуратно поддеть и вытащить «КГ» и всё.

Естественно её только поменял не разгружая, т.к. это входило в те самые планы прошлого года. Пока так ездим, при этом 6-ти контактная КГ отключила магнитолу. Думаю её «+» пустить в обход замка зажигания в ближайшее время.

Полный размер

Если кому надо Артикул 93741069 пр-во Корея, вроде как оригинал — но 6-ти контактный!

Полный размер

Новая контактная группа — была только 6-ти контактная, а с ней не работает магнитола

Полный размер

Вид с тыльной стороны, та самая бабышка — не какой это не болт, некоторые говорили что там их два!

Полный размер

Старая контактная группа — 5-ти контактная, отчетливо видно что основание 15 и 30 контакта сильно оплавлено.

Полный размер

Просто красивые цифры заснял в конце лета!

Ранней осенью по неопытности (где то по моей беспечности), жена при парковке на небольшую горку не заметила небольшую торчащую из земли трубу находилась она в слепой зоне под бампером. Решила парковаться задним ходом на небольшую горку и заехала она почти идеально, но вот съехать без последствий уже не вышло)) Результат — вертикальная трещина с правой стороны на пол бампера, переживать сильно не стал т.к. брали авто как раз обкатывать навыки в таких ситуациях!

Есть вопрос! Стоит или нет восстанавливать этот бампер (у него уже хватает косяков и задиров) или купить оригинальный новый и покрасить в цвет?

Полный размер

Последствия слепой зоны по середине бампера — причина установки парктроника или камеры заднего хода для многих.

Полный размер

На днях случайно увидел в городе клон своей машины, так же с не крашенным передним бампером и решеткой не в цвет))) да и номер очень похож!

Полный размер

Мойка авто на закате с семьей)

Всем пока!

www.drive2.ru

Замена контактной группы замка зажигания — Daewoo Nexia, 1.5 л., 2009 года на DRIVE2

Привет ! Сегодня 22.12.2016, заменил контактную группу замка зажигания . Причина замены была не как у всех, в оплавившейся кг . А в том что, когда я поворачиваю ключ в первое положение и включается бензонасос, то ключ тут же откидывается назад, т.е. нет фиксации ключа в первом положении . В общем на видео всё видно .

Купил контактную группу .

Полный размер

Производитель непонятный .

Полный размер

Вроде бы сделана в корее .

Менял как обычно .

Полный размер

Снял кожух .

Полный размер

Снял фишку, и надо ещё открутить фиксатор рядом с кг . На фото хорошо видно .

Полный размер

Снял старую кг .

Полный размер

Установил новую кг, одел фишку .

Полный размер

А это старая кг . Видно что ничего не оплавлено . Выкидывать не стал, положил в запас, мало ли что .

Проверил работу новой кг, опять же, на видео .

Видно что всё работает чётко . Разгрузку кг сделал частично, года два-три назад . Магнитолу подключил напрямую от АКБ через предохранитель . С тех пор не менял кг . В планах сделать ещё печку напрямую, также от АКБ через предохранитель . На этом всё ! Пока !

Цена вопроса: 350 ₽ Пробег: 84 215 км

www.drive2.ru

Daewoo Nexia › Бортжурнал › Ремонт замка зажигания Деу Нексия (контактная группа)

Всем доброго времени суток, хочу Вам рассказать одну проблемку с которой я столкнулся на Своей Ксюхе, а именно с замком зажигания (контактной группой). Видео о разборе и ремонте

Теперь в крации: при повороте ключа зажигания в режим запуска стартера начались провалы то есть стартер вообще перестал реагировать и все лампочки на панеле приборов гасли и для того что-бы запустить двигатель, ключ приходилось проворачивать до упора с усилием.
И решил я разобрать замок зажигания

Полный размер

Замок зажигания и контактная группа

Открутил нижнюю пластмаску и вот замок перед нами, но для того чтобы снять с него контактную группу нужно снять штекер подходящий к нему и открутить один винт как на фото (забегая вперед хочу сказать что перед установкой контактной группы обратно необходимо отодвинуть шплинт)

Полный размер

При разборке открутить винт, а при сборке сначала отодвинуть шплинт

После того как сняли контактную группу необходимо зачистить все контакты и отогнуть контактную лапку

Сверху обозначены контакты, снизу лапка ее также зачищаем от нагара

После этого собираем все обратно и проблема решена! Напомню что более подробно есть все на видео, ссылка сверху.

Одно жизненное автоправило: Если в автомобиле при повороте ключа не крутит стартер, попробуйте запустить его напрямую (отверткой)(замыкаем два вывода на втягивающем реле стартера к которым подходят провода от авто это два плюса (минус у стартера это его корпус его вообще ни как не ищем и не трогаем он и так соединен с акб)(вывод втягивающего который соединяется со стартером вообще не трогаем) ).
И если на прямую (замкнули отверткой) — стартер нормально запускает двигатель — значить проблема в проводах подходящим к нему, либо в замке зажигания (в контактной группе), либо в блоке управления от времени окислились контакты и Вам всего лишь нужно установить доп реле на стартер!
Всем огромное спасибо!

www.drive2.ru

Тонкости ремонта и замены контактной группы замка зажигания на Дэу Нексия

Автомобиль корейского производителя пользуется популярностью среди автолюбителей. Дэу Нексия — удобное и практичное транспортное средство для города. Но, к сожалению, идеальных авто не существует, у каждого есть свои слабые места. В Нексии — это группа контактов в замке включения зажигания. Она часто выходит из строя. В статье рассмотрим, почему горит контактная группа, как произвести ремонт и замену, что предпринять, чтобы деталь не горела в дальнейшем?

Как выглядит контактная группа замка зажигания

Эта деталь расположена в замке зажигания. При повороте ключа она отвечает за подачу тока на стартер и обеспечение питанием других элементов автомобиля: магнитолы, вентилятора печки. В Дэу Нексия используется конструкторское решение, которое, по мнению экспертов, трудно назвать удачным.

Рассмотрим контактную группу повнимательней. В пластмассовом корпусе из двух частей размещены электрические контакты, они коммутируются в зависимости от положения ключа.

Контактная группа в корейском автомобиле часто выгорает из-за неудачного конструкторского решения

У Нексии группа имеет 5 выводов:

“30” — подаётся питание от аккумуляторной батареи;
“15” — цепь зажигания;
“15а” — цепь вентилятора печки;
“50” — вывод на стартер;
“Ka” или “Kb” — цепь штатной магнитолы.

Причины выгорания и симптомы поломки

Сильный ток проходит через замок зажигания. В результате проводка сильно нагревается, контакты плавятся. Большая нагрузка возникает при запуске двигателя, более всего страдает вывод, помеченный “30”. Он в первую очередь не выдерживает, пластмассовый корпус возле контакта плавится.

Из-за тока большой силы, который проходит через группу контактов в замке зажигания, сильно греются контакты и корпус из пластмассы плавится

В большинстве случаев выгорание контактной группы проявляется так: после поворота ключа в замке стартер не крутит. При движении проявляется следующим образом: внезапно глохнет двигатель, панель приборов гаснет и в салоне появляется запах подгоревшей пластмассы. Второй признак поломки — это неработающая штатная магнитола.

Нельзя сказать, что стартер не крутится и не работает автомагнитола только из-за контактной группы, но в 90% случаев для Дэу Нексия симптомы именно такие.

Как проверить и сделать ремонт

Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

Снимаем пластик под рулём, он крепится винтами.
Сначала необходимо снять защитный пластик под рулём
Отключаем фишку-разъём от контактной группы.
Разъём легко снимается с группы контактов простой отвёрткой
Откручиваем тонкой плоской отвёрткой маленький винт. Он фиксирует группу контактов в корпусе замка выключения зажигания.
Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания
Поддеваем отвёрткой контактную группу и отделяем от замка зажигания.
После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую.
Установку новой запчасти проводим в обратном порядке.

Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.

Устранение причины выгорания

Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:

При использовании двух реле нагрузка на группу контактов уменьшается в два раза

Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.

Видео: Делаем замену контактной группы на Дэу Нексия

Для полноты понимания процесса замены группы контактов в Дэу Нексия посмотрите видео:

Самостоятельно выполнить ремонт контактной группы на автомобиле Дэу Нексиа не составит особо труда. Дополнительные сложности возникнут, если предстоит замена проводки. Часто плавятся провода, идущий к контактам “30» и “50”. По возможности разгрузите контактную группу. Это защитит автомобиль от возгорания и продлит срок службы детали.

Давайте знакомиться, меня зовут Дмитрий Кузнецов. Оцените статью: Поделитесь с друзьями!

motorltd.ru

Замена контактной группы замка зажигания — Daewoo Nexia, 1.5 л., 2004 года на DRIVE2

Всем привет товарищи!

В общем зима можно сказать позади, зиму перенесли практически нормально, не считая долбаной контактной группы)

История:
Т.к на машине ездит еще и мама, началось всё в её время вождения. Однажды авто просто не завелось, стартер еле еле крутил, как бывает когда акум высаживается. Прикурили добрые люди, акум зарядил дома. Ситуация повторялась еще пару раз. Полез мерять напряжение, думал генератор не заряжает, замеры: на холостом 14.6, включаем дальний+печку на 3 скорость+обогрев заднего стекла, напряжение падает до 14-12(не ожидал).
Далее мерял утечку, утечка составила порядка 0.25, что входит в допустимый предел ( до 08 А). Скинул всю музыку, т.к боялся что утечка именно через силовой провод. Было подозрение что замкнули банки акума, акум бош S3, 2 года. Далее снова повтор ситуации, заглушили авто, через минуту уже не заводится, и тут один знакомый просто замкнул контакт на стартере. Завели, дома почистил все контакты на стартере, и заодно полез чистить контакты на контактной группе, т.к один раз заглохла на ходу. В итоге после чистки постоянно начало работать втягивающее(как мне сказали). Ну и после этог я вспомнил что временами дымило из под обшивки руля, и решил заменить контактную группу, ценник составил 550р, оригинал. Эпопея разрешилась. В планах поставить доп. реле, и разгрузить контактную группу, как показано тут: www.nexia-faq.ru/remont/kontakt-group.html

Ну и за зиму поменял шланг выходящий из постели и уходящий к трубе, хз как называется и что это, ценник 200р. Перед зимой поменял комплектом гидрокомпенсаторы и рокера, т.к напрягало щёлканье на горячем двигателе, проездив так 2 дня, поехал менять масло на более жидкое перед зимой, после замены щёлканье снова появилось. Вскрытие показало что все гидрики и рокера не нуждались в замене, в сервисе сказали, что причина скорее всего в низком качестве масла Шелл, поэтому думаю на что перейти. Лью полусинтетику, летом 10в-40, зимой 5в-40.

Ну вот и всё, зимой была вынужденная поездка в г.Киров, за бортом в городе было -37 градусов, по трассе думаю температура была еще ниже. Машинка не подвела, но в салоне было мягко сказать не жарко, особенно ночью. За сутки проехали чуть более 1000км, и благополучно вернулись домой.

Поздравляю тех, кто осилил рассказ)

www.drive2.ru

Замена контактной группы — Daewoo Nexia, 1.5 л., 2007 года на DRIVE2

Возил сегодня родителей в загородный аквапарк «Сказка». Выезжали рано утром, очередной раз убедился, что с такими фарами на ночной трассе очень тяжело, в городе пока такого света хватает, а загород выезжаю очень редко.
Хорошо отдохнули в водной среде: горки, сауны, гидромассажы. По дороге домой заехали в гипермаркет «Лента», загрузили покупки. Заводить машину — а стартер не крутит, первая мысль как раз про контактную группу, давно заметил, что при повороте в режим «Стартер» приходилось сильней ключ поворачивать, чтоб стартер начал вращать. Благо начитался про эту проблему Нексий и по совету бывалых заказал на экзисте контактную группу и забросил в багажник. Надо будет летом заняться вопросом «Разгрузки контактной группы». Воткнул новую контактную группу, завел отверткой — работает! Хорошо, что не стартер. Решил пока на собирать, доехать до дома, тем более оставалось где то около 1 км. Тронулся и совсем забыл про ключ в зажигании, повернул руль, а его заклинило противоугонкой.
Возле дома все собрал как положено, за одно померил напряжение на АКБ заведенного авто. В общем все значения у меня в норме, просто большое расхождение мультиметра и показаний БК. (БК 13,5, мультиметр 14,2). При всех включенных нагрузках (ближн. свет, печка 3, обогрев стекла) почти 14В по мультиметру
Ситуация похожа на то, что описывал Алексей Милан (MILANchik) в записи блога «Вопросики по машинке», которая сейчас удалена модераторами 🙁 .

«5) Тут все сложно, и так бортовик какой? Бортовик верет напряжение напругу с колодки часов, возможна такая же просадка как и у меня, путем долгих попыток было выяснено что это силовая проводка от АКБ до КГа от КГ до блока предохранителей. Только замена, только когда сам сделаю расскажу. больше совета ты не получишь от меня по этому вопросу. Расскажу только как у меня теперь (проводку ещё не менял). Запуск, показания бортовика 14,2 без потрибителей на холодную, по мере прогрева упадет до 13.8. При включеных потребителях 14,0-13,8(печка), 13,5 (печка+габариты+ближний), 13,1 (печка+ближний+подогрев заднего стекла).»

Кстати, не могла быть причиной долгого вращения двигателя на холодную плохой контакт в контактной группе? Или из-за нее просто не крутило бы? Завтра утром узнаю 🙂

www.drive2.ru

Daewoo Nexia ★Верная узбечка на LPG★ › Бортжурнал › Разгрузка контактной группы и замена замка зажигания! 😉

Привет Драйв! Вчера случилась небольшая печалька! Выхожу из института, сажусь в машину, поворачиваю ключ, а он крутится свободно! Разобрал сразу, а там вал который от замка зажигания входит в контактную группу сломался на пополам, как так то?!О_о… Завели напрямую… И раз уж такое дело то купил сразу новый замок и контактную группу… Поставил сразу замок, а по приезду домой мне батя говорит, а давай ключ старый оставим… Пошёл в машину вынул новый замок и мы из старого все зубья переставили в новый => ключ остался старый, а замок новый! Я бы сам не догадался разобрать всё! Плохо фото не сделал!(

КГ по ходу подделка, т.к. качество не айс, собрал из 2х одну нормальную! Сегодня разгрузил её одним реле… Всё работает! Я ДОВОЛЕН КАК СЛОН! Статью брал вот отсюда РАЗГРУЗКА КОНТАКТНОЙ ГРУППЫ!

кусочек вала остался в контактной группе.

новый замок…

чтобы вытащить старый, надо согнутый гвоздь просунуть в дырочку и нажать на язычок… Я приспособил электрод…

это уже гибрид, все зубчики поменяли и смазали…

новая КГ

качество не айс я вам скажу

вроде как Корея.

на месте.

и новый замочек со старым ключём)

всем Дэу…

А это уже сегодня приготовился в разгрузке)

в процессе

сделал основное)

ничего сложного)

сделал всё по схеме

www.drive2.ru

Замена контактной группы — Daewoo Nexia, 1.6 л., 2011 года на DRIVE2

Как в дороге случилась неприятность.
Заехал на заправку, заглушил авто. При попытке завести не чего не происходит. Поворачиваешь ключи, а панель приборов раз моргнет и погаснет, стартер даже не крутит. Немного поиграя ключами (включал и выключал зажигание), панель приборов загорелась. В этот момент толкнули машину и она завелась. После этого не грушили машину до дома.

Причина была в контактной группе замка зажигания.
Вот она:

Дома купил новую и заменил самостоятельно. Картинки по замене взял в интернете, все идентично.
Замена контактной группы:

Снизу под рулевой колонкой откручиваем четыре самореза:

Далее снимаем два защитно-декоративных кольца. Резиновое и пластмассовое.

Вот так выглядит оно без кожуха.

А вот и сама контактная группа. Вверху алюминиевого корпуса виден утопленный винт.

Откручиваем тонкой плоской отвёрткой маленький винт. Он фиксирует группу контактов в корпусе замка выключения зажигания.

Поддеваем отвёрткой контактную группу и отделяем от замка зажигания.

После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую.

Установку новой запчасти проводим в обратном порядке.

Пробег: 90 000 км

www.drive2.ru

Ремонт контактной группы замка зажигания на нексии — Daewoo Nexia, 1.5 л., 2003 года на DRIVE2

Почти 2,5 года назад сделал ремонт контактной группы замка зажигания на нексии, руководствуясь вот этой инструкцией www.nexia-faq.ru/remont/kontakt-group
Сейчас решил оставить запись об этом ремонте для тех, кто еще столкнется с этой проблемой и будет искать инструкцию по ее решению.

До этого ремонта были проблемы из-за перегрева контактной группы и выходя ее из строя. Автомобиль после поломки попросту ни как не реагировал на поворот ключа — т.е. ни чего не загоралось и не жужжало — авто оставалось обездвиженным. Несколько раз пришлось бросать автомобиль в середине рабочего дня и ехать в магазин за новой контактной группой.
Ремонт по данной инструкции решил эту проблему. Ни разу за 2,5 года эта проблема более не появлялась.

Тогда я не делал подробных фотографий по ходу ремонта. Но три фото для понимания общей картины прикреплю.

Что необходимо при ремонте:
— хорошие провода;
— разъемы отдельно папа и мама или же колодки под реле с такими разъемами.
— 3 колодки для реле.
— пара болтов и шайб может пригодится для прикручивания к «массе» провода или надежной скрутки нескольких толстых проводов.
— паяльник, припой, канифоль или лучше паяльная кислота.
— 3 реле вазовских. 2 по 30 Ампер я поставил параллельно для разгрузки основного плюса. 1 по 40 Апмер поставил на стартер.
— новая контактная группа т.к. старая вышла из строя.
— термоусадка и изолента.
— к сожалению сейчас я не помню точного описания всего процесса, но думаю, что с помощью прилагаемой ссылки не трудно будет все воспроизвести.

Удачи в ремонте!

Цена вопроса: 750 ₽

www.drive2.ru

Замена контактной группы замка зажигания Дэу Нексия

Марки автомобилей, родина которых в Южной Корее, пользуются большой популярностью в нашей стране. Актуальными оказываются не только новинки, но и подержанная техника. Среди востребованных машин числится Daewoo Nexia.

Одним из слабых мест автомобиля считается зона замка зажигания. Автомобилисты на форумах отмечают, что все входящие в блок элементы имеют слабую эксплуатационную надежность. Относительно часто контактная группа замка зажигания Дэу Нексия вынуждает ее менять из-за поломок. Важно контролировать состояние электрического узла, так как он отвечает за безпроблемный старт двигателя.

Что собой представляет КГ

Перед тем как заменить контактную группу замка зажигания на Нексии, необходимо знать ее внутреннее состояние и эксплуатационный функционал. Искать группу необходимо в области замка зажигания. Во время поворота ключа происходит постепенный запуск в работу приборной панели, электроприборов, подключенных к бортовой сети. А на крайней позиции переключения дается сигнал отправить напряжение на стартер.

Важно знать, что профессиональные эксперты-автомобилисты отмечают неудачной конструкцию, применяемую для Nexia в зажигании.

Блок заключен в пластиковый корпус, состоящий из двух элементов. Внутри располагаются провода разного сечения, коммутирующие между собой исходя из угла позиции ключа. Часто происходит выгорание контактов. В конкретной марке предусмотрено несколько групп выводов электричества:

50 – для передачи энергии на стартер;
30 – исходящее питание от аккумуляторной батареи;
15 – зона зажигания;
15а – подпитка вентилятора отопления;
Kb и Ka – используются для бортовой аудиосистемы.

Обратитесь к инструкции по эксплуатации из автомобиля. Она демонстрирует, где расположены выводы.

Причины поломок и проявления выгораний

По кабелям проводки осуществляется подача тока с большим амперажем. В ходе работы происходит перегрев узла и оплавление концов, что влечет детальную диагностику, после которой происходит замена контактной группы замка зажигания Дэу Нексия. Основной нагрузке подвергается вывод с нумерацией «30». В результате визуально можно определить оплавление пластикового корпуса в зоне контакта.

Проявление выгорания КГ при пропускании тока большой силы во время пуска двигателя заключается в отсутствии подачи напряжения на стартер. В результате электромотор не вращается. Обвинять с большой долей вероятности контактную группу в оплавлении стоит в том случае, когда во время движения происходят все следующие события практически одновременно:

ДВС начинает глохнуть;
на панели приборов гасятся все контрольные лампы и не работают стрелочные индикаторы;
внутри автомобиля возникает характерный запах жженого пластика.

Также на первых этапах в легковушке Daewoo данной марки перестает работать бортовая аудиосистема.

Проверка и возможные способы восстановления

Перед тем как снять контактную группу замка зажигания Daewoo Nexia, необходимо провести проверку. Ее сможет выполнить практически любой автомобилист самостоятельно. В первую очередь внимание нужно уделить внешности пластмассового корпуса. Также не должен быть заметный черный нагар на контактах внутри группы.

Добраться к основным кабелям и контактам поможет крестовая и плоская отвертка. Операции выполняются в следующей последовательности:

демонтируем корпусные элементы из пластика, зафиксированные винтами с потайными головками под крестовую отвертку;
удаляем защитный кожух в подрулевой области;
откидываем контакты фишки-разъема от контактной группы;
разъединяем группу плоской отверткой.

В корпус ввинчен небольшой винтик справа. Благодаря ему фиксируется группа контактов в корпусе замка зажигания. Достаточно поддеть ее, чтобы отделить от замка.

По завершении демонтажных операций вынимаем на свет детали и проводим осмотр контактов. При выявлении оплавленных областей потребуется провести замену. Монтаж осуществляется в порядке, обратном разборке.

Внедрение реле

Если же не удалось заметить повреждения во время осмотра, то рекомендуем раскрыть корпус жестким ножом. Возможно, повреждения, из-за которых проявляются негативные факторы, скрыты внутри.

Устранение выгорания

Автомобилисты должны знать, что замена контактной группы Деу Нексия – временная операция, потому что спустя непродолжительный период эксплуатации она выйдет наружу снова. Без кардинального вмешательства в конструкцию устранить поломку навсегда вряд ли удастся.

Основной задачей для ремонтника-электрика является устранения причины выгорания. В такой ситуации потребуется снизить силу тока, поступающую на проводку. Регулировать рабочий ампераж удастся с помощью дополнительного реле, включенного в схему.

За счет внедренной детали получить в два раза понизить силу тока до оптимальных значений. Этот вариант ремонта и одновременной модернизации удвоит срок бесперебойной службы узла.

При возможности также рекомендуем разгрузить контактные группы 50 и 30. В противном случае соединительные провода могут плавиться и являться потенциальными причинами возгорания в автомобиле.

Заключение

Внедрение реле поможет не только сэкономить средства на очередной замене контактной группы, но и продлит срок службы зажигания. Выполнить все работы можно без посторонней помощи в гаражных условиях.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Замена контактная группа замка зажигания на Daewoo Nexia | Автожурнал «Запасное колесо»

ВИДЕО: Контактная группа замка зажигания Нексия. Контактная часть и причины выхода из строя.

Контактная группа замка зажигания GM 93741069 Контактную группу замка зажигания меняли мы в 2011 году и в 2012 году. Наступил 2013 год, не менять же сложившиеся традиции. Как и почему поменяли родную контактную группу я уже и не помню, но прожила она два полноценных года.

А вот её сменщицу я помню хорошо. Издыхая, воняло жжёным пластиком весь вечер и в 20-ти метрах от поворота к дому она издохла, прямо на перекрёстке. Оттолкал я машину за перекрёсток, супруга рулит — я толкаю. Там, на обочине, провели телефонные консультации с мастером и решили дотолкать машину до дома, а утром уже разбираться. Но через пол часа простоя машина завелась видимо, пластик остыл и контакт возобновился, завелась не сразу, но 20-ть метров машина проехала своим ходом, да и утром к мастеру тоже доехали.

А вот у мастера заводили уже проводами. Прожила эта сменщица год, в два раза меньше, чем оригинальная. Но с новой контактной группой проблемы начались в первый день её жизни в машине. У неё было 2 два положения зажигания. Вставил ключ состояние Bчуть провернул — зажигание состояние IIещё чуть провернул — состояние I, ещё чуть провернул — зажигание состояние IIещё провернул — старт состояние III.

Ремонт контактной группы замка зажигания на нексии

Я сказал об этом мастеру, который установил контактную группу, на что он мне объяснил, что это не её глюки, а неродного замка зажигания и он тут не причём. Я поверил. Стоит сказать, что ещё в 2010 году скончалась личинка замка зажигания: она плохо отдавала ключ водителю и плохо принимала.

После консультаций с мастером решили менять. Мастер предложил не откладывая привезти ему машину и оставить, а он уже поменяет, а иначе кары страшные будут ниспосланы на нас мы, в один из дней, ключ вставим в замок, а вытащить не сможем, так и будем куковать в машине, не оставлять же её с ключём в замке.

В день поездки на СТО это и случилось: ключ в замок зажигания втолкали насильно, а вытащить уже не смогли. Вечером я приехал забирать машину и офигел получил уже два ключа на кольце с брелоком сигнализации. Офигеть, дайте два! Теперь у меня настоящая связка ключей от машины. Вернусь к замку зажигания — он был очень странный, он позволял вынуть ключ так, чтобы магнитофон продолжал играть. Надо сказать, что магнитофон у меня включается в состоянии I замка зажигания, а не II, как у соседа.
