Замок зажигания нексия n150: Автомобильные объявления — Доска объявлений

Замок зажигания Nexia в категории «Авто — мото»

Контактная группа замка зажигания NEXIA/ESPERO/MATIZ grog Корея

Доставка по Украине

313 грн

Купить

Avto Bazzar

Контактная группа замка зажигания NEXIA/ESPERO/MATIZ FYC Корея

Доставка по Украине

422 — 569 грн

от 2 продавцов

569 грн

Купить

Avto Bazzar

Контактная группа замка зажигания NEXIA/ESPERO/MATIZ HYC Корея

Доставка по Украине

401 — 538 грн

от 2 продавцов

538 грн

Купить

Avto Bazzar

Контактная группа замка зажигания NEXIA/ESPERO/MATIZ ОЕМ (AGO) Корея

Доставка по Украине

559 грн

Купить

Avto Bazzar

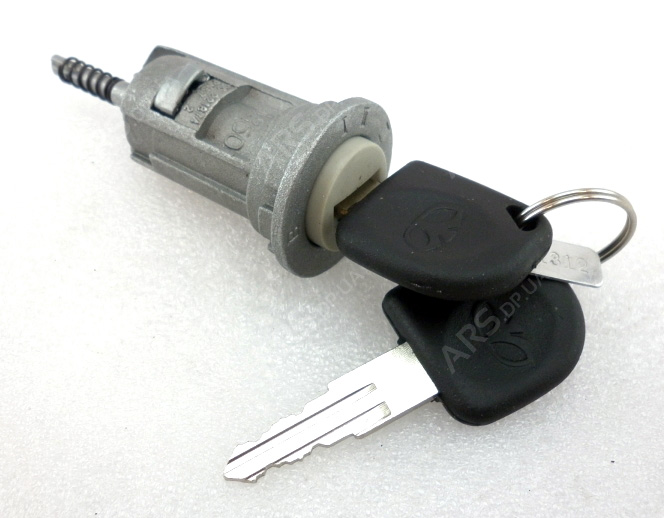

Замок зажигания Nexia, APK (95710800) (личинка+ключ)

Доставка по Украине

200 — 210.84 грн

от 3 продавцов

200 грн

Купить

Авто Партс

Замок зажигания Nexia, «GM» (95710800) (личинка+ключ)

Заканчивается

Доставка по Украине

775 — 816. 11 грн

от 3 продавцов

775 грн

Купить

Авто Партс

Замок зажигания Nexia, Китай (530379) в сборе с корпусом

Доставка по Украине

655 — 689.1 грн

от 3 продавцов

655 грн

Купить

Авто Партс

Замок зажигания Nexia (EuroEx) EX-60003

На складе

Доставка по Украине

215 грн

Купить

ФОП Александрова Ірина Анатоліївна

Замок зажигания Nexia+корпус с контактной группой (NSP)

На складе

Доставка по Украине

747 грн

Купить

ФОП Александрова Ірина Анатоліївна

Контактная группа замка зажигания NEXIA/ESPERO/MATIZ GM Корея (ориг)

Доставка по Украине

721 грн

Купить

Avto Bazzar

Замок зажигания Nexia, «GM» (531318) в сборе с корпусом

Доставка по Украине

1 410 — 1 484.52 грн

от 3 продавцов

1 410 грн

Купить

Авто Партс

Контактная группа замка зажигания Nexia, «DAC» Корея

Доставка по Украине

117 — 123. 06 грн

от 3 продавцов

117 грн

Купить

Авто Партс

Замок зажигания Daewoo Nexia

Доставка по Украине

по 540 грн

от 2 продавцов

540 грн

Купить

Dom-Avto.com.ua — Запчасти и аксессуары по выгодной цене

Замок зажигания Дэу Нексия.

Доставка по Украине

540 грн

Купить

Dom-Avto.com.ua — Запчасти и аксессуары по выгодной цене

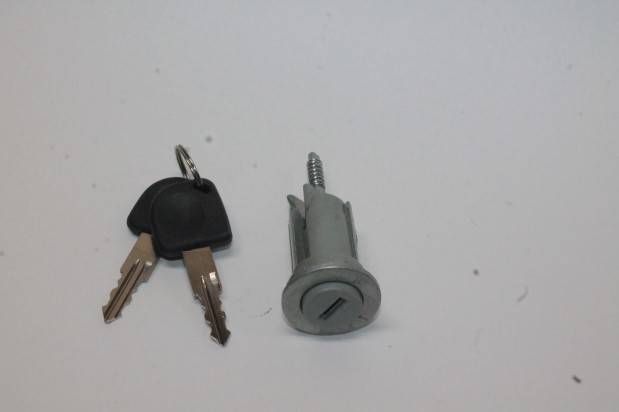

Личинка замка зажигания Daewoo Nexia Opel Kadet

Доставка по Украине

190 грн

Купить

Смотрите также

Контактная группа замка зажигания Nexia, Matiz «PMC»

Доставка по Украине

109 грн

Купить

Магазин Dеталь

Контактная группа замка зажигания Nexia, Matiz «ERA» 662276

Доставка по Украине

237 грн

Купить

Магазин Dеталь

Контактная группа замка зажигания NEXIA/ESPERO/MATIZ grog Корея

Доставка по Украине

200 грн

Купить

Alex Avto

Личинка замка зажигания DAEWOO NEXIA 95-97 1. 5 (DECARO) DE.94787854

На складе

Доставка по Украине

427 грн/комплект

298.90 грн/комплект

Купить

Автосвет

Контактная группа замка зажигания Nexia, «KAP» Корея (93741069) 6-конт

Доставка по Украине

125 — 131.39 грн

от 3 продавцов

131.39 грн

Купить

Автосклад. ФОП Ольховик Ю.В. код ЕДРПОУ 2394111170. 03065 м Київ, вулиця Каблукова, буд. 15, кв.19

Замок зажигания Nexia (S6460003/854)

Доставка по Украине

352 грн

Купить

Autobis — интернет магазин авто запчастей

Замок зажигания+багажника Nexia (96223338)

Доставка по Украине

660 грн

Купить

Autobis — интернет магазин авто запчастей

Замок зажигания+багажника Nexia «GROG»(96223338)

Доставка по Украине

764 грн

Купить

Autobis — интернет магазин авто запчастей

Замок зажигания Nexia (S6460003) «FSO»

Доставка по Украине

228 грн

Купить

Autobis — интернет магазин авто запчастей

Замок зажигания+багажника Nexia «FSO»(96223338)

Доставка по Украине

552 грн

Купить

Autobis — интернет магазин авто запчастей

Замок зажигания DAEWOO NEXIA (пр-во CRB Корея) ЕЕ 10281

Доставка по Украине

694. 8 — 695 грн

от 4 продавцов

694.80 грн

Купить

Интернет-магазин Автодетальки

Замок зажигания DAEWOO NEXIA (пр-во GENUINE) З 614963

Доставка по Украине

548.53 — 549 грн

от 4 продавцов

548.53 грн

Купить

Интернет-магазин Автодетальки

Контактная группа замка зажигания NEXIA/MATIZ 93741069

На складе

Доставка по Украине

132 грн

Купить

ALFIX-Запчасти

Корпус замка зажигания NEXIA GROG 07848651, 530379 (шт.)

На складе

Доставка по Украине

694 грн

Купить

ALFIX-Запчасти

Вопрос по замку зажигания — Электрооборудование и электроника

2сказали спасибо

  1. 16.12.2016, 20:14 #1

    Нигде не найду информации о том, какие контакты замыкаются в замке, в разных положениях ключа.
    Нужно для подключения блока автозапуска.
    Если кто знает, подскажите

  3. 16.12.2016, 20:28 #2

    вот более менее картинка

    сверху толстый, с оголенными проводами — постоянный плюс
    синей изолентой перемотан провод зажигания
    фиолетовый — стартер
    самый нижний (красный с белой полосой) — аксессуары. печка

  4. 16.12.2016, 20:30 #3

    На контактной группе замка зажигания нексии 5 контактов:
    «30» — питание от АКБ
    «15» — зажигание
    «15а» — вентилятор печки
    «50» — стартер
    «Kb» («Ka») — магнитола
    В продаже встречается контактная группа на нексию с 6-ю контактами (дополнительно к описанным выше — контакт «R»).
    Соединение контактов контактной группы при различных положениях ключа замка зажигания:
    • Начальное положение ключа «I»: «30»+»R»
    • Начальное положение ключа «I» + ключ утоплен в замок зажигания: «30»+»R»+»Кa»
    • Положение «II»: «30»+»Кa»
    • Положение «III» «30»+»Кa»+»15a»+»15″
    • Положение стартер: «30»+»50″+»15″+»Кa»

    источкник — http://www.nexia-faq.ru/remont/kontakt-group.html

  5. 16.12.2016, 20:49 #4

    Мне кажется на схеме не хватает точки в узле напротив буквы «С» в слове «Стартер»
    Последний раз редактировалось AVM63; 16.12.2016 в 20:57.

  6. 16.

    12.2016, 21:31 #5

    Спасибо теперь более понятно, мне получается надо еще реле с двумя парами нормально разомкнутых контактов, чтоб печка работала в режиме от блока автозапуска, интересно бывают вообще такие?

  7. 16.12.2016, 21:53 #6

    зачем? провод АСС сигналки цепляешь к нижнему проводу (красный с белым)
    никаких реле не нужно

  8. 16.12.2016, 23:30 #7

    Не не так, к автозапуску надо подключить два провода для включения зажигания и два провода включения стартера.
    И еще на этом блоке автозапуска есть выход под реле, на этом выходе появляется напряжение, если машина завелась…

    — — — Добавлено — — —

    То есть мне надо чтоб и печка работала и аварийка к примеру, чтоб я видел, что она завелась

  9. 16.12.2016, 23:36 #8

    какая сига? подскажу что куда

  10. 17.12.2016, 00:05 #9

    Alligator m-550

    — — — Добавлено — — —

    Но правда еще не нашел ни кнопки валет, ни где эта сига стоит

  11. 17. 12.2016, 00:08 #10

    а с чего ты взял, что она с автозапуском?

На Нексии не горит чек при неисправности. Тонкости ремонта и замены контактной группы замка зажигания на Дэу Нексия. Устранить причину выгорания

Когда загорается значок Engine Error (check engine) на ряде моделей Daewoo, в том числе и Nexia — ситуация достаточно распространенная и может быть продиктована большим количеством причин.

Некоторые из них могут серьезно влиять на работоспособность силового агрегата, а другие оставаться незаметными. Однако, вне зависимости от причины тревоги, имеет смысл сразу ее устранить.

Ошибка Check Engine — как определить причину появления сигнала?

Сразу отметим, что самостоятельно диагностировать причину появления сигнала на приборной панели без бортового компьютера практически невозможно. Если БК установлен, то возможен прямой просмотр информации и кодов ошибок двигателя. Если он отсутствует, единственный выход – диагностика двигателя в сервисном центре.


Диагностический разъем на Nexia n150 dohc

В процессе диагностики мастер подключает компьютер со специальным программным обеспечением через специальный сервисный разъем, который извлекает и визуализирует информацию из памяти электронного блока управления Daewoo Nexia.

Простейший случай

Отдельно следует сказать, что появление Check Engine может быть связано с обычным сбоем электроники, некачественным топливом и другими причинами. В этом случае можно попробовать «перезагрузить» электронный блок, сняв минусовую клемму с аккумулятора на 10 минут. Если ошибка не исчезла, то это значит, что диагностика все же необходима.


Загорелся Check Engine: список наиболее частых неисправностей

Как правило, причиной загорания индикатора Check Engine становятся следующие неисправности:

  1. Ошибка лямбда-зонда (датчика кислорода). Этот датчик отвечает за анализ количества кислорода в выхлопных газах автомобиля, соответствующую регулировку подачи топлива и обеспечение оптимальных параметров топливной экономичности. Причиной его выхода из строя может быть большое количество факторов – от технических дефектов до некачественного бензина. Если коды ошибок указывают на неисправность, датчик необходимо заменить. Следует помнить, что замена датчика обязательна, так как связанное с его неисправностью изменение состава отработавших газов может привести к преждевременному выходу из строя катализатора – очень дорогого элемента выхлопной системы.
  2. Неисправность катализатора. Катализатор отвечает за очистку выхлопных газов и соответствие автомобиля Нексия современным экологическим нормам по выбросу СО в атмосферу. Причиной сбоев в работе становится, по большей части, некачественный отечественный бензин и несвоевременное прохождение плановых ТО. Сам катализатор довольно дорог, и некоторые автолюбители прибегают к его удалению, при этом устанавливая «фишку» — самодельный прибор, при котором не загорается «Чек».
    Не рекомендуется использовать такие уловки из-за сложностей, которые могут возникнуть при прохождении государственного техосмотра (резко возрастет содержание вредных веществ в выхлопе).
  3. Отказ датчика массового расхода воздуха, регулирующего подачу воздуха в систему впрыска двигателя. Такая поломка приводит к перебоям в работе силового агрегата, вызванным обеднением или обогащением смеси и сопровождается «плавающими» оборотами, подергиваниями машины в движении и т.п.
  4. Неисправны свечи зажигания или проводка. Перебои, связанные с износом высоковольтных проводов и свечей зажигания, часто сопровождаются выходом ошибки двигателя.

Одной из причин проверки двигателя является необходимость замены свечей зажигания.

Эти причины являются наиболее распространенной причиной срабатывания индикатора, но далеко не единственными. На 8-клапанном силовом агрегате Нексии рабочим объемом полтора литра (а также на автомобилях Шевроле Ланос/Заз Шанс с таким же двигателем) нередки случаи, когда «Чек» загорается при пробеге 10- 15 тысяч километров. В этом случае код ошибки указывает на неисправность датчика коленвала. На практике замена датчика в этой ситуации не требуется, а выход из строя вызван ошибками в штатном ПО электронного блока управления. Устраняются они перепрошивкой ЭБУ с помощью соответствующего ПО. Однако эту процедуру можно осуществить только в сервисном центре.

Еще одной причиной появления «сигнальной лампочки» может быть предельно простой, но далеко не очевидный для автомобилиста фактор — снижение герметичности топливной системы, вызванное… неплотно прилегающей крышкой бензобака. По этой причине колпачок всегда должен быть завинчен до тех пор, пока не сработает предохранительная «трещотка».

Check Engine включен: общие выводы для Daewoo Nexia

Как мы видим, причин появления ошибок в работе двигателя на этой модели Daewoo довольно много, но все они присущи, одной той или иной степени для всех автомобилей с системой впрыска топлива. При этом, стоит отдать должное, случаи серьезных неисправностей, связанных с мотором, в Нексии достаточно редки. Это связано с надежностью силового агрегата, ведущего свою «историю» с начала 80-х годов прошлого века.

Кстати, владельцы отмечают, что особенно надежны в эксплуатации именно 8-клапанные двигатели, а 16-клапанные версии им по этому параметру несколько уступают.

В частности, эти моторы страдают серьезным недостатком — утечкой масла из-под клапанной крышки при пробеге свыше 50 тысяч километров.

Несмотря на все вышеперечисленные нюансы, появление индикатора Check Engine – серьезный повод проверить работоспособность двигателя. Игнорирование сигнализатора может привести к серьезным неисправностям, а в некоторых случаях и к капитальному ремонту мотора.

По этой причине владельцам Нексий имеет смысл рекомендовать установку бортового компьютера, позволяющего оперативно получать информацию о кодах ошибок и, соответственно, своевременно принимать меры по устранению проблемы. Этот путь кажется самым простым, так как на сегодняшний день существует большой выбор бортовых компьютеров для различных моделей Daewoo.

Автомобиль корейского производителя пользуется популярностью у автомобилистов. Daewoo Nexia – удобный и практичный автомобиль для города. Но, к сожалению, идеальных автомобилей не существует, у каждого есть свои слабости. В Нексии это группа контактов в замке зажигания. Она часто ломается. В статье рассмотрим, почему горит контактная группа, как отремонтировать и заменить, что сделать, чтобы в дальнейшем деталь не сгорела?

Как выглядит контактная группа замка зажигания

Эта деталь находится в замке зажигания. При повороте ключа отвечает за подачу тока на стартер и обеспечение питания других элементов автомобиля: магнитолы, вентилятора печки. В Daewoo Nexia применено дизайнерское решение, которое, по мнению специалистов, сложно назвать удачным.

Рассмотрим подробнее контактную группу. В пластиковом корпусе, состоящем из двух частей, электрические контакты переключаются в зависимости от положения ключа.

Контактная группа в корейском автомобиле часто перегорает из-за неудачного конструктивного решения.

Группа Нексии имеет 5 выводов:

  • «30» — питание подается от аккумулятора;
  • «15» — цепь зажигания;
  • «15а» — цепь вентилятора печки;
  • «50» — вывод на стартер;
  • «Ка» или «Кб» — схема головного устройства.

Причины перегорания и признаки поломки

Через замок зажигания проходит сильный ток. В результате проводка сильно нагревается, плавятся контакты. При запуске двигателя возникает большая нагрузка, больше всего страдает выход с пометкой «30». Во-первых не выдерживает, плавится пластиковый корпус возле контакта.

Из-за большого тока, проходящего через группу контактов в замке зажигания, контакты сильно нагреваются и пластиковый корпус плавится

В большинстве случаев перегорание контактной группы проявляется следующим образом: после поворота ключа в замок, стартер не крутит. При езде проявляется следующим образом: внезапно глохнет двигатель, гаснет панель приборов и в салоне появляется запах горелого пластика. Второй признак поломки – неработающее головное устройство.

Нельзя сказать, что не крутит стартер и не работает автомагнитола только из-за контактной группы, но в 90% случаев у Дэу Нексия симптомы именно такие.

Как проверить и произвести ремонт

Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. работоспособность определяется внешним видом пластикового корпуса и наличием нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестовой и прямой отвертками.


Если корпус не поврежден, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его острым ножом или отверткой. Такая временная процедура поможет в дороге. При первой же возможности обратитесь к электрику на СТО или замените контактную группу своими руками.

Устранение причины перегорания

Следует отметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину перегорания: уменьшить токовую нагрузку на контакты. Усилить слабость Daewoo Nexia можно установкой дополнительных реле по схеме:

При использовании двух реле вдвое снижается нагрузка на контактную группу

Этот способ поможет продлить срок службы контактной группы более чем в 2 раза. Усовершенствовать электрическую схему зажигания корейского автомобиля может любой желающий.

Видео: Заменяем контактную группу на Дэу Нексия

Для полного понимания процесса замены контактной группы на Дэу Нексия посмотрите видео:

Самостоятельно отремонтировать контактную группу на автомобиле Дэу Нексия не получится быть особенно трудным. Дополнительные сложности возникнут, если проводку предстоит заменить. Часто плавятся провода, идущие к контактам «30» и «50». Разгрузите контактную группу, если это возможно. Это защитит автомобиль от возгорания и продлит срок службы детали.

О, так много нужно вам сказать.

Приобретение

Покупка автомобиля всегда приятное занятие, но только если оно сопровождается более комфортной, «нервной» и качественной эксплуатацией. Давайте взглянем на сегодняшний народный автомобиль, который очень хорошо в «нулевые» закрепился в РФ в своей нише и долгие годы удерживал эту позицию, дав отпор АвтоВАЗу.


Речь идет о Daewoo Nexia New (N150). Автомобиль был взят в масле, то есть прямо с завода, на момент его осмотра прошел месяц, как он сошёл с конвейера. Как и положено, от покупки всегда легкая эйфория :). С момента заказа, до получения долгожданного. Приехал в салон, подошел к менеджеру, он поздоровался и проводил до машины. Первый осмотр прошел хорошо, все работает, дефектов не обнаружено. После оплаты остальных денег я получил долгожданные документы и ключи)).

Первая поездка. «Чек»

При ближайшем рассмотрении бросился в глаза небольшой скол на кузове, он был очень мелкий, но не очень приятный. .. Главный прораб тут же подскочил с баночкой с краской и оперативно обмакнул один раз кисточкой, сделал не столкнуться с ними, они все равно ничего не поймут и от них это особо не зависит.
Выехал из салона, все нормально, ничего, как говорится, беды не предвещало. Подъехал к заправке (Нефть Маги*трал, не советую на них заправляться) рядом с салоном (бензина в салонах заливают очень мало, правильно, зачем им разоряться) и подъехал ближе к дом, который находится в 25 км от места покупки. Вот тут и начались первые «танцы». Через 20 км загорелся чек. В чем может быть проблема, конечно, понять было очень сложно… Дядя (он хорошо разбирается в машинах) ничего не мог сделать, тут очень помогло гарантийное обслуживание. В сервисе, куда я приехал по гарантии, просто скинули «чек» (сказали, что у новой Нексии болезнь от бензина), но проехав 20 км «чек» снова загорелся. Во второй приезд уже сделали диагностику (!) (в первый раз, видимо, делали в лом) и выяснили, что бараний зонд не работает. Повезло, что он был на гарантии, стоимость барашкового зонда, на тот момент, была около 15 тысяч рублей, плюс четыре свечи. Причиной всему был некачественный бензин, который был залит на первой же заправке. Пока ехал с «чеком», мне показалось, что у меня очень большой расход. Сделав нехитрые замеры, я ужаснулся, осенью Нексия «кушала» 14-15 литров на сотню (!) (как будто у меня трехлитровый двигатель).

Осень. «Омывайка»

На двор пришла осень, слякоть — первый сигнал, что пора пользоваться дворниками. В бачок омывателя залили 2 литра жидкости и после получасовой поездки загорается лампочка омывателя (ну не смог я залить 2 литра жидкости за полчаса). Так продолжалось неделю, пока я не понял, что жидкость просто вытекает. В сервисе сказали, что треснул корпус двигателя (подкачки омывателя). Я имею в виду, что он был треснут изначально, с завода, либо его заменили в салоне (дилерские салоны часто торгуют заменой деталей, ставя заведомо китайские или неисправные). Его тоже заменили по гарантии. Понравилось, что к сервису не возникло вопросов и все сразу поменялось. Единственный минус это ожидание детали, в среднем 14 дней.

Весна. гидроусилитель руля

Зимой машина ездила хорошо, а особенно заводилась! Как там в рекламе было сказано: «Я люблю узбеков. Зимой заводятся хорошо», могу подтвердить на 100%! В минус тридцать машина издавала звуки жизни со 2-3 раза прокрутки стартера. Помню как-то уехал с работы (было около 27*мороза), посмотрел как все толкают и буксируют свои машины, сел, завел, прогрел и поехал)). Пришла весна, машина вела себя на дороге хорошо, но в заднем колесе (мне так показалось) был звук протирания покрышки об арку, это было всегда при повороте. Пытался найти следы визуально, но безуспешно, ничего не было видно. Записавшись на сервис, решил еще немного поездить, но в итоге дошло до того, что руль крутился, как без ГУРа, и сразу стало понятно, зачем все это. В сервисе мне не разрешили водить машину своим ходом и меня забрал эвакуатор. Все услуги были за счет дилера, эвакуатор обошелся в районе 4 тысяч рублей. Причиной этой проблемы был треснувший шланг, по которому при повороте вытекала жидкость ГУР (отсюда и появился этот звук, очень похожий на трение). После этого внешне двигатель стал напоминать автомобиль 9-го века.0с, этот масляный фонтан залил весь двигатель. На этом в наступившем году «танцы с бубном» закончились.

Лето. Остынь

Помните жару, которая была в центральной части России (и не только)? После этой жары и вылезла новая проблема. Машина охлаждает хорошо, проблем не возникает даже в сильную жару. Как-то после остановки решил заглянуть под капот и заметил интересную картину, из середины бачка «ОЖ» пузырится такая же жидкость. Может в жару лопнул или уже был бракованный, кто его знает, но по гарантии все очень хорошо слили, заменили и залили.

Итого

На этом все «танцы с бубном» закончились, слава богу! Хотя этого было достаточно. Автомобиль сейчас ездит по дорогам России и особых проблем не создает, вылезают мелочи, которые должны вылезти в процессе эксплуатации. В итоге гарантийного обслуживания мне по гарантии поменяли максимум, включая весь пластик в салоне, который успел утратить товарный вид. Для своего класса машина хороша, но рестайлинговую версию можно было бы сделать и посовременнее: подушку и тому подобные мелочи.

Результат

С этим автомобилем я познал все тяготы и трудности владения автомобилем, получил опыт покупки автомобиля, был чуть не лишен прав (За ж/д суд вернулся) и устроил первую аварию на стоянке (притёр бывшего коллеги). Насколько он надежен, сказать сложно, так как Жигулей, Жигулей и прочих отечественных автомобилей у меня не было. По крайней мере, у друга на Нексии предыдущего выпуска она тысяч 100 откатала, меняя только масло. Теперь я на нем больше не езжу.

П.С. А мне машина понравилась

Специально для Кадабры.

Понравилась статья? Поделись с друзьями:

Регулировка фар на Daewoo Nexia N100.

Регулировку фар лучше проводить ночью. Устанавливаем автомобиль на ровную горизонтальную площадку на расстоянии 5 м от экрана — легкая стена здания, гаража и т. п. (можно использовать лист фанеры 12м).
Давление в шинах должно соответствовать рекомендованному. Рассаживаем помощников на передние сиденья или размещаем груз 75 кг.
Нажав по очереди на переднее и заднее крылья, слегка покачать автомобиль для установки подвесок.
Измеряем расстояние от центров фар до пола и проводим на этой высоте (см. рисунок) на экране горизонтальную линию 1, а ниже нее на 65 мм — горизонтальную линию 2. Начертить вертикальные линии А и В, соответствующие центры фар, а линия 0 на равном расстоянии от линий А и В.
Регулятор направления света фар устанавливаем в положение «О», соответствующее минимальной загрузке автомобиля. Закрываем картонкой одну из фар и включаем ближний свет.
Регулируем направление световых лучей открытой фары, поочередно поворачивая крестовой отверткой (длиной не менее 125 мм) шестерни двух регулировочных винтов через отверстия в верхней поперечине рамки радиатора.



Регулируем отклонение луча фары в горизонтальной плоскости через отверстие в поперечине, расположенной ближе к продольной оси автомобиля. ..


… поворотом зубчатого колеса регулировочный винт на корпусе фары (для наглядности показан на снятой фаре).


Регулировка высоты луча…


… вращением шестерни регулировочного винта в корпусе привода электрокорректора.
Верхняя граница светового пятна должна совпадать с линией 2 на экране, а точка излома луча (точка пересечения горизонтального и наклонного участков) должна совпадать с вертикальной линией, соответствующей центру этой фары. Аналогично настраиваем положение светового пятна второй фары.

Как настроить фары Nexia

Как настроить фары Daewoo nexia (Где и что крутить) Регулировка фар Daewoo Nexia, аннотация для чайников. В инструкции к Нексии я прочитал что регулировать. Я сияю так же, как на. Как снять блок-фару на Нексии Н-150. Сильно не критикуйте) 1) Чтобы отрегулировать свет фар вверх или вниз, можно вручную повернуть болт на корректоре. 2) Для левого или правого варианта балки Вам понадобится длинная узкая отвертка. Или можно снять фару и просто открутить болт крестовой отверткой. Будем рады вашим лайкам и комментариям Подписывайтесь на канал

Как настроить фары daewoo nexia (Где и что крутить) Регулировка фар Daewoo Nexia, аннотация для чайников. Сильно не критикуйте) 1) Чтобы отрегулировать свет фар вверх или вниз, можно вручную повернуть болт на корректоре. 2) Для левого или правого варианта балки Вам понадобится длинная узкая отвертка. Или можно снять фару и просто открутить болт крестовой отверткой. Будем рады вашим лайкам и комментариям Подписывайтесь на канал

Наша группа: http://vk.com/tantoa

Ездил вчера к дилеру Daewoo регулировать фары, в том числе ПТФ. Мне самому как-то лень, ну думаю на стенке отлично не получится. Регулировка фар на НЕКСИИ с задней части фары, после того как гайка сорвалась. Регулировали ближний, дальний и ПТФ на щитке.
Поменял китайские лампочки (эти) на родные штатные OSRAM 55W. Теперь катаюсь и улыбаюсь, все видно))

Смотрите фото до и после.

PS на фото ближний свет.

После регулировки на подставке. Осрам 55 Вт.

Похожие новости

До наладки. Разметить экран на стене как показано для каждой фары по горизонтали (на фото. Китайские лампы.

Як налаштувати фари Дэу нексия (Де шо крут)

Як налаштувати фари Дэу нексия ) (Инструкция по твист чайники.Не ругайте сильно)
1) Для установки света

Плохо светят

фары на нексии .Как исправить

Плохо светят фары на нексии .Как исправить? — Помогите проекту: .

Регулировку фар лучше проводить ночью. Устанавливаем автомобиль на ровную горизонтальную площадку на расстоянии 5 м от экрана — легкая стена здания, гаража и т.п. (можно использовать лист фанеры 12м). Как оказалось, пришлось вытаскивать фары, регулировать, чтобы свет был сам на Нексии. Давление в шинах должно соответствовать рекомендованному. Рассаживаем помощников на передние сиденья или размещаем груз 75 кг. Как снять фару Daewoo и не снимая бампера хоть и на Nexia n150 сделать. Нажимая по очереди на переднее и заднее крылья, слегка раскачайте автомобиль для установки подвесок. Измеряем расстояние от центров фар до пола и проводим на этой высоте (см. рисунок) на экране горизонтальную линию 1, а ниже нее на 65 мм — горизонтальную линию 2. Как правильно установить противотуманные фары на ВАЗ 2109. Материалы и требования для монтажа, процесс проведения работ, определитесь с. Проводим вертикальные линии А и В, соответствующие центрам фар, и линию 0 на равном расстоянии от линий А и В. Замена фары на рено Как утеплить двигатель автомобиля рено логан. Регулятор направления света фар устанавливаем в положение «О», соответствующее минимальной загрузке автомобиля. Закрываем картонкой одну из фар и включаем ближний свет. Регулируем направление световых лучей открытой фары, поочередно поворачивая крестовой отверткой (длиной не менее 125 мм) шестерни двух регулировочных винтов через отверстия в верхней поперечине рамки радиатора.

Схема регулировки фар

потратил около 2,5 часов на регулировку, покрасил ограждение мелом, но оно того стоило! делаем фары по очереди, одну закрываем тканью, отключаем ПТФ.
Как оказалось, я мало того что ехал как слепой котенок, так еще и слепил встречную полосу на полгода!

Было:
ближний — светит рассеянно вперед на расстояние 50-120 метров (перед машиной 5-10 метров спасли ПТФ)

далее — освещает верхушки деревьев в 30-70 метрах над дорогой

сейчас:
рядом с «Подсвечивает» хорошим лучом в 10-50 метрах перед машиной (все видно) ПТФ захватывать борта дороги и местность прямо перед носом моего корабля =)

Аналогичные новости

дальше — освещает 40 — 150 метров вперед, опять же хорошим световым лучом!

еда и улыбка

используется эта схема

На автомобилях DAEWOO NEXIA выпуска до 2008 года (мод. №100) применяются блок-фары, сочетающие в себе двухнитевую лампу ближнего и дальнего света типа h5, боковую лампа освещения и лампа указателя поворота установлены в собственном корпусе. Автомобили DAEWOO NEXIA
выпуска с 2008 года (мод. №150) оснащены блок-фарами измененной формы и дизайна. В этих фарах используются раздельные лампы ближнего (Н7) и дальнего света (Н2), лампа габаритного света, аналогичная лампе предыдущей фары, и лампа указателя поворота, также аналогичная предыдущей, но установленная в общем корпусе блок-фара (указатель поворота не имеет отдельного съемного корпуса).
Включение ближнего и дальнего света фар автомобиля DAEWOO NEXIA осуществляется левым подрулевым переключателем — переключателем наружного освещения — с помощью реле, расположенного в монтажном блоке в моторном отсеке. Управляющее напряжение подается на катушки реле дальнего света от переключателя внешнего освещения, когда он находится в положении включения фар. Независимо от положения переключателя наружного освещения, вы можете ненадолго включить дальний свет фар, переместив рычаг переключателя на себя.

Фары противотуманные
Некоторые автомобили DAEWOO NEXIA оснащены противотуманными фарами с лампами h4 (мод. №100) или h21 (мод. №150), установленными в нижней части переднего бампера. Противотуманные фары можно включить только с помощью переключателя на панели приборов, когда включены наружные фонари.

Фонари задние
Задние фонари автомобиля DAEWOO NEXIA комплектуются стоп-сигналами и габаритными огнями, указателями поворотов, фонарями заднего хода, противотуманными фарами.
Задние фонари автомобиля DAEWOO NEXIA выпуска с 2008 года отличаются от предыдущих не только формой, конструкцией цоколя и расположением рассеивателя, но и установкой безцокольной лампы заднего хода W16W вместо лампы P21W.

Задний противотуманный фонарь
В задние фонари устанавливаются задние противотуманные фонари типа P21W. Противотуманные фары DAEWOO NEXIA можно включить выключателем на панели приборов только при включенных фарах. При выключении габаритных огней автоматически выключается задний противотуманный фонарь.

Указатели поворота
Лампы указателей поворота устанавливаются в фары, задние и габаритные огни. Указатели поворота автомобиля DAEWOO NEXIA включаются левым подрулевым переключателем (лампы одной стороны, в зависимости от положения переключателя).
В режиме аварийной сигнализации Выключатель аварийной сигнализации включает все указатели поворота. Мигание ламп обеспечивается реле аварийного выключателя.

Корректор фар
Автомобили DAEWOO NEXIA оснащены электрокорректором фар, который позволяет изменять направление пучка фар в вертикальной плоскости в зависимости от загрузки автомобиля.
ПОЛЕЗНЫЕ СОВЕТЫ: ​​
Если вдруг фары стали светить тускло, а при включении поворотника начинает мигать габаритная лампа, восстановите контакт провода «массы» с кузовом.
Возьмите за привычку регулярно менять лампочки (особенно фары). Со временем колба мутнеет и яркость лампы снижается. Причем этот процесс достаточно медленный и водитель не замечает постепенного ухудшения освещенности дороги.
В последнее время появляется все больше автомобилей, фары которых светятся, как новогодняя елка, различными оттенками синего цвета. Все это называется словом «ксенон» и считается очень крутым. Несомненно, ксеноновые фары, устанавливаемые в стандартной комплектации на последние модели иномарок, намного лучше освещают дорогу, да и машина с ними выглядит куда солиднее. Неудивительно, что многие тоже пытаются усовершенствовать свой автомобиль, тем более что сейчас на прилавках появилось множество «ксеноновых» ламп различных производителей (чаще всего китайских). Не покупайте дешево — такие лампы не имеют ничего общего с настоящими газоразрядными ксеноновыми лампами без нитей накаливания. Это обычные светильники с витражным стеклом. Светопропускание такого стекла гораздо ниже, чем у штатных ламп, нити подделок обычно не устанавливаются в фокус, а фара с такой лампой при внешней эффектности практически ничего не освещает, а дополнительно нещадно слепит встречных водителей. . Кроме того, производители таких ламп, чтобы компенсировать падение светового потока, увеличивают их мощность сверх нормы. Часто их установка приводит к оплавлению изоляции проводов и порче электрооборудования. А еще возможен пожар. Лучше не покупать на свои деньги «головную боль», а покупать обычные лампы хорошего качества.
Рано или поздно перегорают лампочки в задних фонарях. Казалось бы, что проще, так это взять новую лампочку, подходящую по размеру цоколя и напряжению, и установить ее взамен перегоревшей. Однако обратите внимание, что в задних фонарях используются лампы с одинаковым цоколем, но разной мощностью — 5Вт и 21Вт. И это не маловажная мелочь: в габаритные огни установлены 5-ваттные лампы, а в указатели поворотов и стоп-сигналы – 21-ваттные. Не путайте их. Если вы установите маломощные лампочки в стоп-сигналы и указатели поворота, другие водители просто не увидят ваши сигналы в ненастную погоду. А мощные лампы в «габаритах» будут сильно мешать едущим сзади водителям и раздражать их. Их отношение к вам также будет соответствующим.

Неисправности освещения и световой сигнализации автомобиля DAEWOO NEXIA, их причины и способы устранения

Причина неисправности

Средство

Отдельные фары и задние фонари не загораются

Перегорели предохранители

Перегоревшие нити накала лампы

Замена ламп

Поврежденные провода, окисление их наконечников или ослабление соединений проводов

Проверить, заменить поврежденные провода, зачистить наконечники

Фары не включаются или не выключаются

Перегоревшие нити накала лампы

Замена ламп

Неисправные переключатели

Замена подрулевых лепестков

Стоп-сигнал не работает

Неисправный выключатель стоп-сигнала

Заменить переключатель

Подрулевые переключатели не блокируются

Разрушение рычажных защелок

Заменить поврежденный переключатель

Сигналы поворота не выключаются автоматически после поворота

Повреждение механизма возврата рычага переключателя поворотников в исходное положение

Замена указателя поворота и переключателя фар

Лампа указателя поворота мигает с удвоенной частотой

Перегорела одна из ламп указателя поворота.

Заменить лампу

Регулировка фар DAEWOO NEXIA
Проверка и регулировка фар автомобиля DAEWOO NEXIA на оборудованном автомобиле (с полностью заправленным топливным баком, набором инструментов и запасным колесом).
Для регулировки фар автомобиля DAEWOO NEXIA потребуется крестовая отвертка (или ключ на 10).
1. Предварительно проверьте и при необходимости доведите давление воздуха в шинах до нормы.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаражу) на расстоянии 5 м. Поместите дополнительный груз массой 75 кг на сиденье водителя. Разметьте экран на стене, как показано на рис.

Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Раскачайте автомобиль сбоку, чтобы пружины подвески отрегулировались самостоятельно.
3. Измерьте высоту центра фары до пола вашего автомобиля. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора фар на панели приборов в положение «0», соответствующее загрузке автомобиля одним водителем.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Накройте вторую фару непрозрачным материалом во время регулировки.

7. Откройте капот и на автомобиле до 2008 года выпуска, поворачивая отверткой шестерни регулировочных винтов, отрегулируйте положение светового пятна каждой фары на экране по горизонтали.


8. Отрегулируйте положение светового пятна для каждой фары на экране по вертикали.


9. На автомобиле, выпущенном с 2008 года, ключом «на 10» поверните регулировочные винты А (вертикальная регулировка) и В (горизонтальная регулировка), установленные на задней части фары.

ПРИМЕЧАНИЕ:
Показана левая фара, регулировочные винты правой фары симметричны.
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтального и наклонного участков фары. светлые пятна.

Замена автомобиля DAEWOO NEXIA DAEWOO NEXIA
Для замены ламп в фарах DAEWOO NEXIA выполните следующие действия:
1. Откройте капот.
2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

3. Снимите крышку лампы ближнего света, повернув ее против часовой стрелки.
ПРИМЕЧАНИЕ:
Для наглядности показана замена ламп автомобиля DAEWOO NEXIA со снятой фарой.

4. Отсоедините разъем жгута проводов от патрона лампы.

5. Сжав концы пружинной скобы, снимите ее ответвления с крючков на отражателе.

6. Откиньте защелку.

7. Снимите лампу ближнего света.
ПРЕДУПРЕЖДЕНИЕ:

8. Вставьте новую лампу в отражатель и зафиксируйте ее пружинным держателем.
9. Подсоедините колодку с проводами к патрону лампы.

10. Снимите крышку лампы дальнего света, повернув ее против часовой стрелки.

11. Отсоедините кабель питания от вилки лампы.

12. Отсоедините провод «массы» от корпуса рефлектора.

13. Выньте конец держателя пружины из-под крюка отражателя.

14. Разложите держатель.

15. Снимите лампу дальнего света.
ПРЕДУПРЕЖДЕНИЕ:
Не прикасайтесь пальцами к колбе лампы, так как галогенная лампа сильно нагревается, а жирные пятна могут привести к ее потемнению. Берите лампу за колбу только в чистых перчатках. Если на лампе остались жирные пятна, удалите их спиртом.
16. Вставьте новую лампу в рефлектор и зафиксируйте ее пружинным держателем.
17. Подсоедините провода питания и «массы».

18. Для замены габаритной лампы отсоедините провод от клеммы лампы дальнего света и провод массы, отсоедините держатель пружины лампы дальнего света, извлеките патрон из отражателя вместе с габаритным фонарем (патрон устанавливается с небольшой натяг) и извлеките бесцокольную лампу из патрона.

19. Вставьте новую лампу в патрон и установите ее на место.
20. Установите на место колпаки фар.

Сложность

Без инструментов

5 — 30 мин

Примечания:

Для удобства пользования на ручки, кнопки и органы управления, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.

Подрулевые переключатели Daewoo Nexia N150 установлены на рулевой колонке. Левый подрулевой переключатель объединяет в себе переключатели указателей поворота, наружного освещения, ближнего и дальнего света фар.

Выключатель центрального освещения

Для включения или выключения приборов наружного освещения поверните ручку на конце рычага левого подрулевого переключателя.

Ручка имеет три положения:

1. Наружное освещение Daewoo Nexia N150 выкл.;

2. Включены габаритные огни, подсветка номерного знака и подсветка панели приборов;

3. Габаритные огни, подсветка номерного знака, подсветка панели приборов, ближний свет фар Daewoo Nexia N150 включены.

Примечание:

Если ключ зажигания находится в положении «АТ» — «рулевой вал заблокирован» или «I» — «зажигание выключено», при открытии двери водителя, раздается предупреждающий звук, напоминающий о необходимости выключить свет.

Переключатель света фар

Для включения дальнего света фар поверните ручку переключателя центрального освещения против часовой стрелки (включите ближний свет) и нажмите рычаг левого переключателя от себя. При включении дальнего света фар на панели приборов загорается соответствующая лампа синего цвета.

Для кратковременного включения дальнего света фар независимо от положения центрального переключателя освещения переместите рычаг левого подрулевого переключателя на себя.
При отпускании рычаг возвращается в исходное положение.

Переключатель поворотников

Указатели поворота Daewoo Nexia N150 включаются при перемещении левого подрулевого переключателя вверх или вниз до упора. В верхнем положении рычага переключателя горит правый указатель поворота, в нижнем — левый.

Когда рулевое колесо возвращается в нейтральное положение, левый подрулевой рычаг автоматически возвращается в исходное положение, а указатель поворота выключается.

Блок переключателей

Выключатель передних противотуманных фар

Выключатель передних противотуманных фар расположен на панели приборов над регулятором фар.

Для включения передних противотуманных фар нажмите кнопку при включенном наружном освещении. При этом загорается индикатор в переключателе. Повторным нажатием кнопки выключите передние противотуманные фары Daewoo Nexia N150.

Выключатель задних противотуманных фар

Чтобы включить задние противотуманные фары при включении передних противотуманных фар, нажмите кнопку, расположенную с правой стороны панели приборов. При этом загорается индикатор в переключателе. Повторное нажатие кнопки выключает задние противотуманные фары.

Примечание:

Противотуманные фары включаются только при включенном зажигании и включенном ближнем свете фар или при включенных противотуманных фарах.

Использование задних противотуманных фар ночью в ясную погоду может привести к ослеплению водителей движущихся сзади транспортных средств и, как следствие, к дорожно-транспортному происшествию. Поэтому включайте задние противотуманные фары только в сильный туман.

Выключатель аварийной сигнализации

При нажатии выключателя все указатели поворотов и их контрольные лампы, установленные в комбинации приборов, загораются мигающим светом. Повторное нажатие клавиши выключает будильник.

Примечание:

Сигнализация срабатывает при любом положении ключа в выключателе (замке) зажигания.

Выключатель обогревателя заднего стекла

При нажатии кнопки выключателя (ключ в замке зажигания в положении II) включается электрообогрев заднего стекла, одновременно контрольная лампа в кнопке. Повторное нажатие кнопки выключает обогрев.

Предупреждение:

Нагревательный элемент потребляет очень большой ток, поэтому во избежание чрезмерного разряда аккумулятора включайте обогреватель при работающем двигателе и только на время, необходимое для предотвращения запотевания заднего стекла. Во избежание повреждения нитей обогревателя не используйте скребки или другие острые предметы, а также моющие средства с абразивными компонентами для очистки внутренней поверхности заднего стекла.

Корректор фар Daewoo Nexia N150

Электрокорректор фар предназначен для дистанционного изменения наклона лучей фар в вертикальной плоскости при различной загрузке автомобиля. Регулируем направление лучей фар, поворачивая ручку, расположенную на панели приборов слева.

Место регулировки корректора фар

Для правильного освещения дороги и предотвращения ослепления других водителей Автомобиль необходимо совместить метку на штурвале электрокорректора с соответствующими метками (цифрами) на блоке при различных вариантах загрузки:

  • 0 — один водитель или водитель и пассажир на переднем сиденье;
  • 1 — водитель и четыре пассажира;
  • 2 — один водитель и груз в багажном отделении;
  • 3 — водитель, четыре пассажира и груз в багажном отделении.

Внимание:

Всегда устанавливайте корректор фар в соответствующее положение, так как ослепление водителя встречного автомобиля может иметь самые серьезные последствия!

Фары, особенно ночью, являются неотъемлемой частью безопасности дорожного движения. Но, бывает, что нужно отрегулировать лучи света, точнее их направление. Многие владельцы Daewoo Nexia предпочитают делать такую ​​операцию самостоятельно, но мало кто знает, как это сделать. Эта статья поможет вам разобраться, как регулируются фары, а также расскажет о некоторых нюансах и тонкостях процесса.

Видео

Видеоматериал наглядно покажет процесс регулировки фар, а также расскажет, как правильно осуществляется процесс

Свет на дороге и безопасность

Фары – это, прежде всего, безопасность при совершении дорожного движения. Так, необходимо создать видимость на дороге, обозначить автомобиль для пешеходов, но в то же время световые лучи не должны слепить машину, едущую навстречу. Для этого каждый автомобилист должен отрегулировать световые пучки.

Фары.

Процесс регулировки

Многие автомобилисты не знают, как регулируются фары на Daewoo Nexia, и обращаются в автосервис, где это не так уж и дешево. Но, этот процесс можно осуществить дома, имея минимальное количество необходимых материалов и инструментов.

Итак, для завершения процесса вам понадобится гараж или просто ровная стена, мел и немного времени. На самом деле весь процесс можно сделать за полчаса, если не торопиться. Для тех, кто не хочет мучиться с прорисовкой линий, продаются специальные холщовые экраны с уже прорисованными линиями. Разобравшись со всем необходимым, можно переходить непосредственно к реализации процесса.

Сначала необходимо провести линии на стене согласно схеме ниже:

Схема регулировки фар на Нексии.

Следующим шагом находим регуляторы включения света. Эти инструменты расположены за фарой сбоку моторного отсека.

Для седанов и универсалов:


Для выполнения манипуляций потребуется крестовая отвертка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
