Заслонка: Заслонка дроссельная с ручным приводом ЗД-400/1,6 — ПРОМТЕХНОЛОГИИ

Заслонка дроссельная с ручным приводом ЗД-400/1,6 — ПРОМТЕХНОЛОГИИ

Заслонка дроссельная с ручным приводом ЗД-400/1,6  Ду- 400 мм Ру -1,6 МПа ,

производства ООО «Промтехнологии». ТУ 3742-002-65818332-2013



Назначение и область применения изделия

Заслонка дроссельная  ЗД предназначена для регулирования потока газа, воздуха и других газо- парообразных сред (включая агрессивные среды, при исполнение ЗД в нержавеющем корпусе.) Условия эксплуатации ЗД соответствуют исполнению УХЛ 2 ГОСТ 15150-69, с температурой окружающего воздуха от — 30°С до + 40 °С. Заслонка предназначена только для регулировки потока, не является запорным устройством.

Основные технические характеристики

Рабочие давление, МПа	1,6
Условный проход DN	400
Материал корпуса	Сталь, корпус сварной
Тип привода	ручная регулировка
Рабочая среда	природный газ по ГОСТ 5542-87
Тип соединения	Фланцевое ГОСТ 33259-2015 тип 1
Срок службы, лет, не менее	7
Класс герметичности	не определен

Устройство и принцип работы заслонки ЗД

Заслонка ЗД состоит из корпуса-(1), лимба -(2), рычага -(3), фиксатора -(4), диска -(5) (приложение А). Корпус представляет собой сварную конструкцию с фланцами. В корпусе установлен шток с диском. Регулирование пропускной способности осуществляется путем перекрытия проходного сечения корпуса -(1) заслонки диском-(5). Поворот диска -(5) производится рычагом -(3). На лимбе-(2) нанесены риски, для визуального контроля положения диска -(5). Положение рычага -(3) фиксируется при помощи фиксатора -(4).

	L, мм	A, мм	H, мм
ЗД-25/1,6	100	115	200
ЗД-50/1,6	120	140	290
ЗД-65/1,6	120	160	310
ЗД-80/1,6	120	180	330
ЗД-100/1,6	120	205	355
ЗД-125/1,6	120	235	385
ЗД-150/1,6	130	260	410
ЗД-175/1,6	130	260	410
ЗД-200/1,6	130	315	465
ЗД-250/1,6	160	370	520
ЗД-300/1,6	160	435	585
ЗД-350/1,6	160	485	635
ЗД-400/1,6	160	535	685
ЗД-500/1,6	160	640	790
ЗД-1000/1,6	330	1175	1480

Меры безопасности

К обслуживанию заслонки ЗД допускаются лица, изучившие ее устройство, требования настоящего паспорта, правила техники безопасности и прошедшие инструктаж на рабочем месте. Все работы по монтажу и демонтажу ЗД ,необходимо выполнять при отсутствии давления в трубопроводе . Для обеспечения безопасной эксплуатации заслонки, не допускается использовать ее при рабочих параметрах, значения которых отличаются от указанных в паспорте. При проведении испытаний ЗД, повышение и снижение давления производить плавно. Работы по настройке, обслуживанию и ремонту, проводить омедненным инструментом. Пробное давление при опрессовке системы не должно превышать пробное давление, установленное для ЗД.

Во время эксплуатации во избежание несчастных случаев и аварий категорически запрещается:

• устранять неисправности , разбирать и ремонтировать не имеющим на это право лицам;
• проводить работы, связанные с отключением и подключением оборудования к линиям, устранение утечек среды, подтягивание резьбовых и фланцевых соединений при наличии давления в трубопроводе;
• зажигать спички, курить, применять открытый огонь, включать и выключать электроприборы.

В случае появления запаха газа у места установки заслонки ЗД необходимо вызвать представителя эксплуатационной или аварийной службы, для устранения утечки газа.

Техническая эксплуатация заслонки ЗД

Установка, ввод в эксплуатацию, техническое обслуживание заслонки проводятся организацией, имеющей лицензию на производство этих работ. При работе с ЗД должны соблюдаться общие правила по технике безопасности, действующие на данном предприятии, ПБ 12-529-03. Перед установкой ЗД проверить необходимую техническую документацию. Провести внешний осмотр заслонки. Заслонку установить горизонтально, без перекосов относительно трубопровода, в соответствии с утвержденным проектом или схемой. Проверить и, при необходимости, подтянуть резьбовые соединения. Медленным открытием входного запорного устройства подать максимальное давление газа и проверить работу заслонки ЗД.

Перед включением ЗД проверить:

• правильность монтажа;
• исправность уплотнительных прокладок;

Во время эксплуатации ЗД проводить текущий ремонт в соответствии с графиком, разработанным эксплуатирующей организацией.

Периодичность ревизии зависит от конкретных условий эксплуатации, запыленности и влажности газа. При текущем ремонте устраняются все дефекты, выявленные в результате проведения работ по техническому обслуживанию.

При текущем ремонте проводятся следующие работы:

• периодически, не реже одного раза в три месяца, проводить осмотр;
• окраска ЗД;
• очистка от грязи и ржавчины;
• проверка герметичности сварных, резьбовых и фланцевых соединений прибором или мыльной эмульсией;
• устранение утечек во фланцевых соединениях подтягиванием болтов или сменой прокладок;

Внимание! После проведения технического обслуживания перед вводом в эксплуатацию необходимо провести опрессовку заслонки ЗД.

Сведения о консервации заслонки ЗД

Перед консервацией все не окрашенные металлические поверхности консервируются средствами защиты по варианту В3-1 для группы изделий 1-3 по ГОСТ 9.014. Срок защиты без переконсервации не более трех лет. Фланцы должны быть закрыты заглушками. Эксплуатационная документация упакована в пакет по ГОСТ 10354-82.

Перечень возможных неисправностей и их устранение

Неисправности и их проявление	Вероятная причина	Методы устранения
Утечка газа через фланцевое соединение	Ослаблено болтовое соединение	Подтянуть болтовое соединение
	Повреждена прокладка	Заменить прокладку

Транспортировка, хранение заслонки дроссельной ЗД

Транспортирование ЗД в упакованном виде производится любым видом транспорта, кроме морского, по группе условий хранения 2 ГОСТ 15150-69, в соответствии с правилами перевозки грузов, действующими на данных видах транспорта. Способ укладки и крепления тары на транспортирующее средство должен исключать возможность её смещения. За время погрузочно-разгрузочных работ и транспортирования ЗД не должны подвергаться резким ударам и воздействию атмосферных осадков. Допускается транспортировать без транспортной тары, укладкой рядами, разделяя каждый ряд прокладками из фанеры и досок. Проверка состояния изделия после транспортирования к месту эксплуатации производится техническим персоналом заказчика.

Хранение заслонки дроссельной ЗД по группе условий хранения 2 ГОСТ 15150-69. В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию. При длительном хранении ЗД на складе необходимо проводить переконсервацию ранее законсервированных поверхностей не реже одного раза в три года, вариантом защиты В3-1 ГОСТ 9.014.

Гарантии изготовителя и срок эксплуатации

Изготовитель гарантирует соответствие заслонки дроссельной ЗД требованиям ТУ 3742-001-65818332-2013 при соблюдении потребителем условий испытаний, монтажа, эксплуатации, транспортирования, хранения и ремонта, изложенных в настоящем паспорте, при эксплуатации изделия на природном газе, по своему качеству соответствующему нормам ГОСТ 5542-87.

Гарантийный срок эксплуатации — 12 месяцев с момента ввода ЗД в эксплуатацию, но не более 18 месяцев с момента отгрузки. В течение гарантийного срока изготовитель безвозмездно ремонтирует изделие в случае, если дефекты произошли по вине изготовителя, и в соответствии с правилами, определенными при заключении конкретного договора на поставку изделия. При обнаружении неисправностей ЗД в течение гарантийного срока заявителю необходимо составить акт рекламации и направить в адрес изготовителя. Рекламация рассматривается в течение 14 дней со дня письменного извещения о неисправности. Основанием для рассмотрения рекламации является предъявление изделия, в котором обнаружен дефект.

Гарантия теряет силу в следующих случаях:

• использование изделия не по назначению;
• механические повреждение изделия;
• не соблюдение правил обслуживания;
• самостоятельное изменение конструкции;
• замена деталей на несоответствующие;
• проведение монтажа, обслуживания и эксплуатации не уполномоченными лицами.

Срок эксплуатации при условии своевременного проведения технического ремонта и соблюдения правил хранения, транспортирования, монтажа и эксплуатации не менее 7 лет.Заслонка дроссельная ЗД в своем составе не имеет материалов, представляющих опасность для жизни, здоровья людей и окружающей среды. По истечению срока службы заслонку ЗД разобрать на детали, сдать в пункты приема вторсырья.

Купите Заслонка дроссельная ЗД по доступной цене – ГК «Газовик»

Технические характеристики

Рабочая среда — природный газ по ГОСТ 5542-87.

Температура окружающей среды — от −20 до +50 °С.

Рабочее давление:

• для заслонок Д_у от 15 до 350 — 0,1 МПа;
• для заслонок ЗД-400, ЗД-500, ЗД-300×500, ЗД-400, ЗД-400×615 — 0,01 МПа.

Условный проход

Д_у, мм:

муфтовые круглые — от 15 до 32:

фланцевые круглые — от 40 до 500;

фланцевые прямоугольные (сечение, мм) — 300×500, 400×615.

Материал корпуса — стальной сварной.

Соединение — муфтовое, фланцевое.

Условное обозначение	L, мм	L1, мм	Н, мм	D, мм	Масса, кг
ЗД-15	76	240	151	90	1,4
ЗД-20	78	240	178	90	1,6
ЗД-25	90	240	185	90	2,1
ЗД-32	98	240	196	90	2,7
ЗД-40	120	278	205	130	6,5
ЗД-50	120	178	216	140	8,0
ЗД-70	120	179	236	160	8,6
ЗД-80	120	281	254	185	11,0
ЗД-100	120	281	274	205	12,2
ЗД-125	120	281	302	235	16,2
ЗД-150	130	288	336	260	20,5
ЗД-175	130	288	368	290	23,0
ЗД-200	130	290	380	290	28,5
ЗД-250	160	308	446	370	41,5
ЗД-300	160	312	504	435	59,0
ЗД-350	160	313	557	485	81,5
ЗД-400	160	315	613	535	72,0
ЗД-500	160	315	716	640	95,8
ЗД-300×500	210	745	601	337	71,0
ЗД-400×615	210	630	501	337	88,5

Заслонка (см.  рисунок) состоит из следующих основных частей: корпуса 1, диска 2, лимба 3, фиксатора 4, рычага 5. Регулирование пропускаемой среды, газа или воздуха, осуществляется путем перекрытия проходного сечения корпуса 1 диском 2 на заданный угол открытия. Поворот диска 2 производится рычагом 5. На лимбе 3 корпуса 1 нанесены отметки через каждые 5°. Положение рычага 5 закрепляется при помощи фиксатора 4.

Заслонка дроссельная ЗД:
1 — корпус; 2 — диск; 3 — лимб; 4 — фиксатор; 5 — рычаг

• «Гипрониигаз», ОАО

Демпфер Определение и значение — Merriam-Webster

влажный ˈdam-pər

1

: притупляющее или притупляющее воздействие

поставить демпфер на праздник

2

: устройство демпфирования: например

а

: клапан или пластина (как в дымоходе печи) для регулирования тяги

б

: небольшой войлочный блок для предотвращения вибрации струны фортепиано

с

в основном британцы : амортизатор

3

Австралия : простой обычно пресный хлеб, изготавливаемый первоначально в австралийском буше. пианист использовал демпфер педаль на пианино для тихих пассажей

Недавние примеры в Интернете Делайте это до тех пор, пока мусор не перестанет падать через демпфер . — Брэдли Форд, Popular Mechanics , 15 декабря 2022 г. Вятт советует держать термостат на 68 градусах, закрывая камин заслонка , удаляющая оконные кондиционеры и закрывающая шторы. — Мэг Оливер, CBS News , 2 ноября 2022 г. Вот почему Cannondale построил велосипед для скоростного спуска с прогрессивным звеном для привода (винтовой) пружины и линейным звеном для привода демпфера . — Себ Стотт, , вне сети , 19 октября 2022 г. Хотя за это обязательно поставлю демпфер на планы поездки в отпуск, количество задержек значительно сократилось. — Кэтрин Процив, NBC News , 24 декабря 2022 г. Шторм также может привести к тому, что демпфер отправится в отпуск в четверг, который, по прогнозам Федерального управления гражданской авиации, станет самым загруженным днем ​​путешествия в праздничный сезон, когда запланировано более 47 000 рейсов. — Фарис Таниос, CBS News , 20 декабря 2022 г. Жители, однако, похоже, полны решимости не допустить демпфера на рождественское приветствие. — Сэм Макнейл, The Christian Science Monitor , 15 декабря 2022 г. Белый дом не проводил государственных обедов с сентября 2019 года, в основном из-за пандемии COVID-19, которая затормозила собрания большого количества людей. — Фатима Хусейн, 9 лет.0053 BostonGlobe.com , 2 декабря 2022 г. 23 июля — 22 августа. Кто-то мог бы сегодня поставить заслонку на ваше настроение. — Чикаго Трибьюн , 12 декабря 2022 г. Узнать больше

Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «демпфер». Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.

История слов

Первое известное использование

1707, в значении, определенном в смысле 1

Путешественник во времени

Первое известное использование демпфер был в 1707 г.

Посмотреть другие слова того же года увлажнять

демпфер

демпферная педаль

Посмотреть другие записи поблизости

Процитировать эту запись0003

«демпфер». Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/damper. По состоянию на 14 января 2023 г.

Копия цитирования

Детское определение

демпфер

существительное

влажный ˈdam-pər

: демпфирующий : как

а

: клапан или пластина (как в дымоходе печи) для регулирования тяги

б

: устройство (например, один из покрытых войлоком кусков дерева в фортепиано), используемое для гашения вибраций или колебаний

с

: притупляющее или притупляющее действие

Поместите Damper на празднование

БОЛЬШЕ из Merriam-Webster на

Damper

Nglish: перевод Damper для испанских динамиков

Britannica English: перевод Damper для арабских динамиков

. com: Энциклопедическая статья о демпфере

Последнее обновление: 3 января 2023 г. — Обновлены примеры предложений

Подпишитесь на крупнейший словарь Америки и получите тысячи дополнительных определений и расширенный поиск без рекламы!

Merriam-Webster без сокращений

малопонятный

См. Определения и примеры »

Получайте ежедневно по электронной почте Слово дня!

---

Тест на часто путаемые слова

• Я пошел в магазин ______, чтобы купить поздравительную открытку.

• стационарный канцтовары

Прослушайте слово и напечатайте его. Сколько вы можете получить правильно?

ПРОЙДИТЕ ТЕСТ

Сможете ли вы составить 12 слов из 7 букв?

PLAY

Типы демпферов: 6 различных промышленных демпферов и когда их использовать

На самом высоком уровне существует 2 различных применения заслонок: приложения HVAC (отопление, вентиляция и кондиционирование воздуха) и приложения промышленных процессов. В этой статье основное внимание уделяется типам демпферов для промышленных процессов, хотя в них есть и некоторые присущие им пересечения.

Заслонки — это устройства, в которых используются регулируемые лопасти для регулирования потока воздуха с одной стороны заслонки на другую, которые могут располагаться внутри воздуховодов, между комнатами или между внешней и внутренней частью здания.

Демпферы — это гораздо больше, чем просто регуляторы воздушного потока. Они являются неотъемлемой частью управления холодным, теплым, высокотемпературным, грязным или даже токсичным воздухом. Их также можно использовать для противопожарной защиты. Демпферы поддерживают качество воздуха и обеспечивают безопасность работников, поэтому они необходимы для регулирования промышленных потоков воздуха.

Кроме того, что делает демпферы лучшим выбором для больших и сложных систем, так это разнообразие доступных конструкций — это позволяет вам гибко выбирать типы демпферов, которые лучше всего подходят для вашей промышленной технологической системы.

Однако выбор правильного варианта может сбить с толку и заставить задуматься: какой из различных типов демпферов подходит именно вам?

Как правило, каждый из них служит определенной цели, и выбор правильной конструкции необходим для долгосрочной и стабильной работы.

В этом руководстве мы познакомим вас с основными типами промышленных демпферов и их применением, чтобы помочь вам в процессе принятия решений.

1. Многолопастные регулирующие заслонки

Серия VC-400 оппозитно-параллельно

Многолопастные регулирующие заслонки часто называют прямоугольными заслонками или многолопастными жалюзийными заслонками. Эти демпферы обычно бывают двух разновидностей в зависимости от действия лопастей — направления вращения лопастей в регулирующем демпфере.

• Параллельное действие лопастей означает, что все лопасти открываются и закрываются под одним и тем же углом и в одном направлении.
• Противоположные действия лопастей означают, что соседние лопасти вращаются в противоположных направлениях.

Как правило, заслонки с параллельными лопастями используются для работы в режиме «открыто/закрыто», а заслонки с противоположными лопастями используются для регулирования работы заслонки. Однако параллельные лопасти обеспечивают лучший контроль над воздушным потоком ближе к концу рабочего диапазона (почти полностью открытые или полностью закрытые положения). Противоположные лопасти обеспечивают лучший контроль воздушного потока во всем рабочем диапазоне. Параллельные лопасти часто используются для направления или «бросания» воздуха в одну сторону, когда это дает преимущество, тогда как противоположные лопасти обеспечивают более ламинарный поток воздуха.

приложений

Многолопастные регулирующие заслонки могут выдерживать температуру более 1800°F и давление более 60 дюймов водяного столба. Это делает их идеальными для многих различных промышленных процессов и применений.

Демпферы с параллельными лопастями могут использоваться на входах и выходах газовых турбин, входах вентиляторов, атмосферных выбросах, скрубберах/окислителях и осадителях.

Заслонки с противоположными лопастями отлично подходят для быстрой выработки электроэнергии, входных отверстий для фильтрации воздуха, выпускных отверстий для вентиляторов и систем закалки стекла или металла.

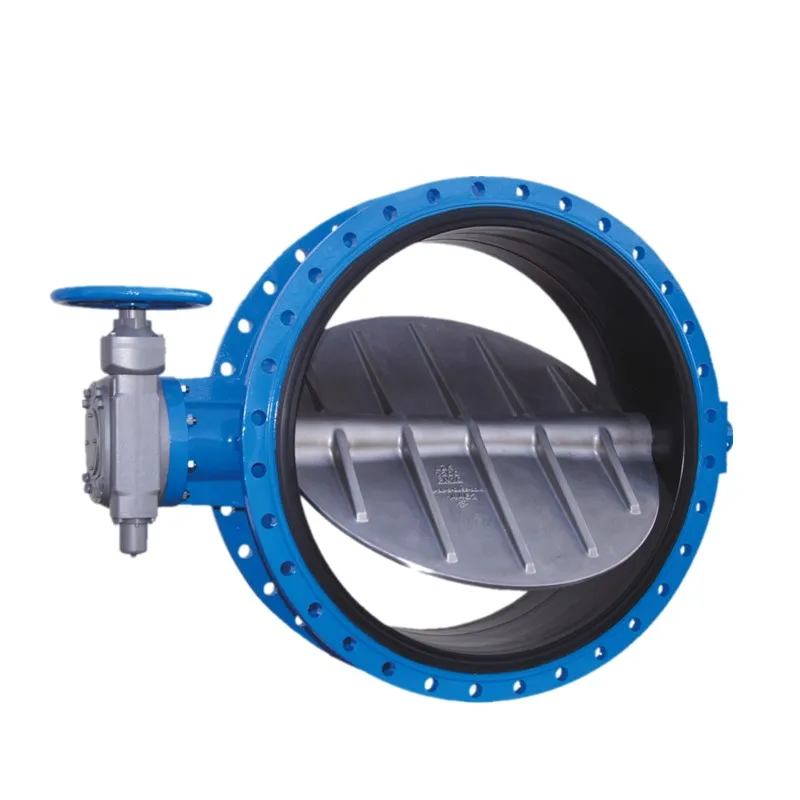

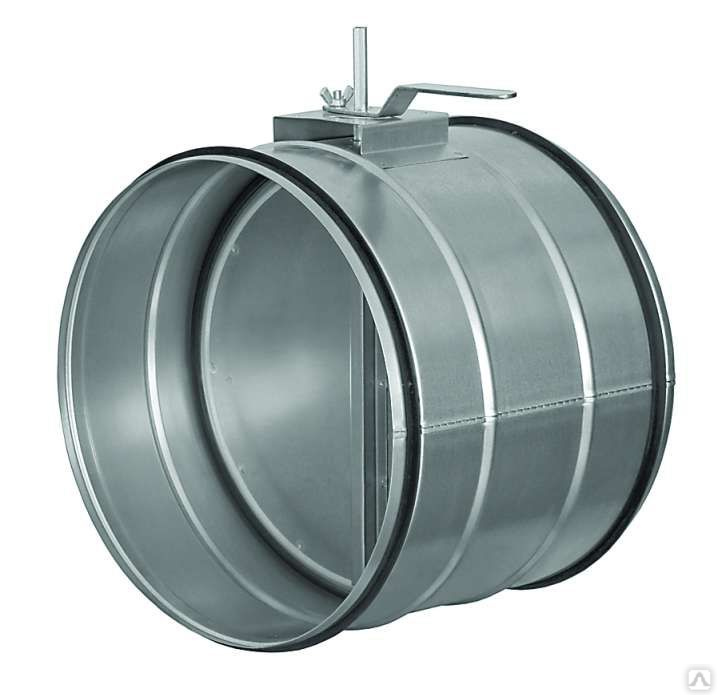

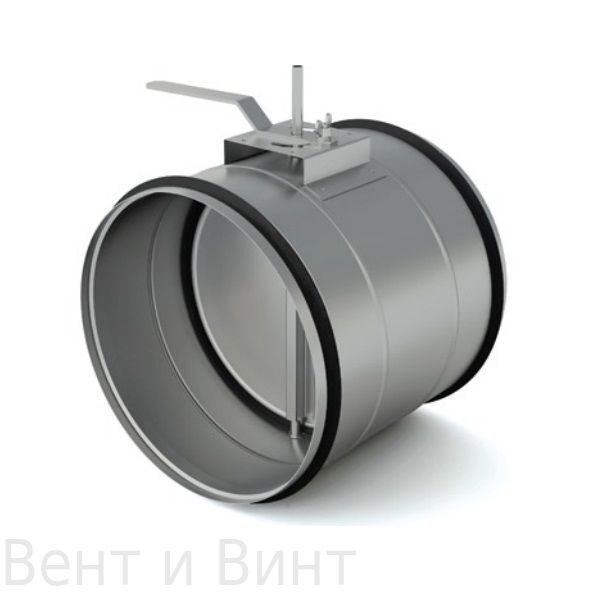

2. Амортизаторы с одной лопастью

Демпфер VC-56 ISO

Одностворчатые заслонки часто называют заслонками-бабочками или вафельными заслонками.

Эти заслонки могут поставляться в круглом, квадратном или прямоугольном исполнении. Лопасти могут иметь одинарную толщину или двойную обшивку аэродинамического профиля. Во многих случаях заслонка с одной лопастью может стать экономичной альтернативой дорогостоящему клапану.

приложений

Поворотные затворы

могут использоваться в самых разных областях, но обычно используются для регулирования потока и приложений с низкой утечкой или изоляцией. Эти демпферы также могут быть спроектированы таким образом, чтобы выдерживать экстремальное расчетное давление и очень высокие температуры, а также поддерживать низкие перепады давления в системе. Одностворчатые демпферы могут использоваться в системах с агрессивными и абразивными потоками воздуха, что делает их идеальными для контроля окружающей среды и очистки сточных вод.

3. Клапаны обратного потока и сброса давления

Клапан сброса давления PR-13 и обратный клапан BD-56

Коммерческие и промышленные обратные демпферы, также известные как гравитационные демпферы, используются в легких, средних и тяжелых промышленных установках и системах отопления, вентиляции и кондиционирования воздуха.

Обратные заслонки обеспечивают автоматический поток воздуха только в одном направлении, предотвращая обратный поток обратно через блок. Обратные заслонки обычно устанавливаются на вентиляторы для предотвращения обратного давления, которое может привести к обратному вращению вентилятора.

Демпферы сброса давления позволяют выполнять те же функции, но делают это при повышенном и в большинстве случаев регулируемом давлении начала открытия. Эти демпферы обычно используются для предотвращения избыточного давления в системе.

приложений

На сталелитейных заводах, коммунальных предприятиях и нефтеперерабатывающих заводах могут использоваться как обратные клапаны, так и клапаны сброса давления, поскольку эти системы требуют значительной вытяжки, а также сброса давления и вентиляции.

4. Лицевые и перепускные заслонки

Байпасная заслонка

Лицевые и байпасные заслонки часто называют отклоняющими заслонками или тройниковыми заслонками.

Этот тип демпфера часто используется для перенаправления высокотемпературных газов от турбин к рекуперации тепла. Эти демпферы являются частью двойного демпфера, который часто используется в тройнике.

приложений

Торцевые и байпасные заслонки часто используются на когенерационных установках для котлов-утилизаторов. Они также могут использоваться в приложениях по борьбе с загрязнением окружающей среды, а также для выхлопных газов и установок рекуперации тепла.

5. Демпферы входных лопаток

VC-81 Впускной лопастной демпфер

Демпферы впускных лопастей часто называют регуляторами впускных лопастей (демпферы IVC) или регулируемыми впускными лопастями (демпферы VIV).

Эти демпферы используются для управления соотношением расход/давление вентилятора или воздуходувки со стороны всасывания. Обычно они устанавливаются прямо на входе вентилятора и могут обеспечивать как отключение вентилятора, так и управление за счет вращения в определенном направлении для предварительного вращения воздуха, поступающего в вентилятор или нагнетатель.

Эти многолопастные круглые демпферы предназначены для обеспечения надежной и долговечной работы, а также надежной экономии затрат при работе с большинством вентиляторов или воздуходувок.

приложений

Впускные лопастные заслонки

популярны на объектах, требующих полного контроля и регулирования их вентиляции, таких как автомобили, дымовые газы и рециркуляция печей.

6. Изолирующие демпферы

SL-100BT — герметичный изолирующий демпфер и гильотинный демпфер серии SG

Пузырьково-непроницаемые демпферы и гильотинные демпферы являются двумя распространенными категориями изолирующих демпферов. Их можно приобрести как для круглых, так и для прямоугольных систем воздуховодов.

Высококачественные модели герметичных демпферов предлагают самые надежные уплотнения из всех демпферов систем отопления, вентиляции и кондиционирования воздуха, гарантируя отсутствие утечек в закрытом состоянии.

Высококачественные модели гильотинных демпферов могут быть снабжены вентилятором уплотняющего воздуха для достижения нулевой утечки и почти полного устранения перепада давления через демпфер. Основная функция гильотинных заслонок заключается в изоляции и перекрытии систем воздуховодов, чтобы закрыть оборудование и обеспечить техническое обслуживание.
