Сцепление автомобилей КамАЗ сухое двухдисковое, с периферийным расположением нажимных пружин, позволяющее передавать крутящий момент от двигателя к коробке передач до 650 Н*м. Привод управления сцепления гидравлический, с пневматическим усилителем. Общий вид сцепления показан на рис. 77. Сцепления такого типа установлены на автомобилях с дизельными двигателями МАЗ, КрАЗ.

В процессе эксплуатации и при поступлении в капитальный ремонт у сцепления и его привода могут быть неисправности, которые представлены в табл. 38.

После разборки сцеплений при дефектации деталей у них могут быть выявлены следующие дефекты:

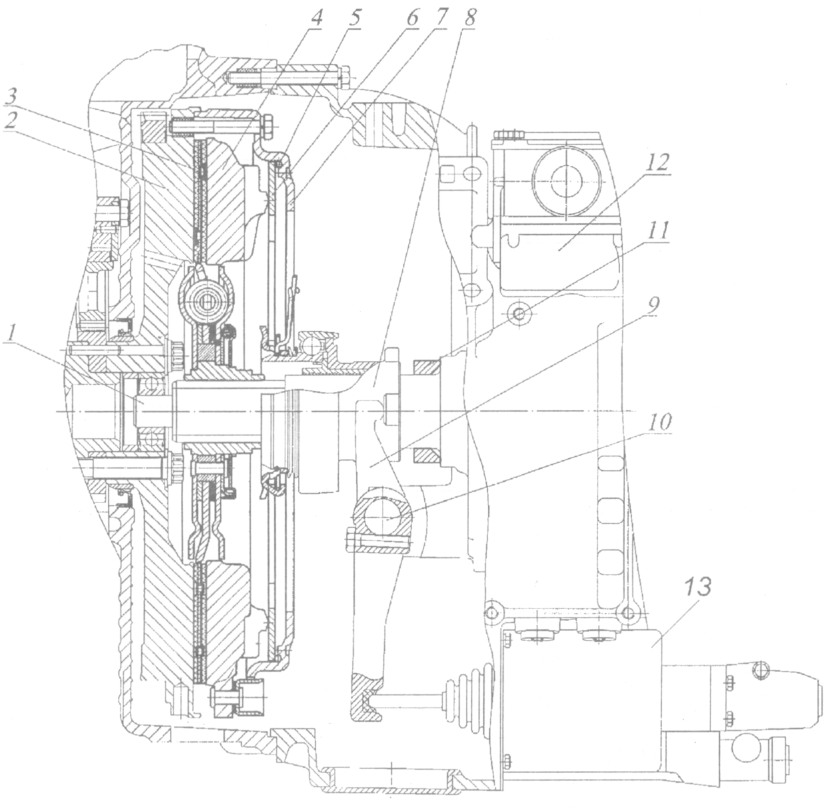

Рис. 77. Сцепление автомобилей КамАЗ:

1 — ведомый диск; 2 — средний ведущий диск; 3 — установочная втулка; 4 — нажимной диск; 5 — вилка оттяжного рычага; 6 — оттяжной рычаг; 7 — пружина упорного кольца; 8 — шланг смазки муфты; 9 — петля пружины; 10 — выжимной подшипник; 11 — оттяжная пружина; 12 — муфта выключения сцепления; 13 — вилка выключения сцепления; 14 — упорное кольцо; 15 — вал вилки; 16 — нажимная пружина; 17 — кожух сцепления; 18 — теплоизолирующая шайба; 19 — болт сцепления кожуха; 20 — картер сцепления; 21 — маховик; 22 — фрикционная накладка; 23 — ведущий вал; 24 — ступица; 25 — пружина гасителя крутильных колебаний; 26 — кольцо ведомого диска; 27 — механизм автоматической регулировки положения среднего ведомого диска

Ведомые диски, показанные на рис. 78, при ремонте разбираются на составные детали. Детали с трещинами и обломами выбраковываются. Ступицы с изношенными шлицами заменяются новыми.

После восстановления или замены отдельных деталей ведомый диск собирается. На поверхность ведомого диска с обеих сторон приклепываются фрикционные накладки. При клепке головки заклепок должны быть утоплены не менее чем на 1,5 мм по отношению к плоскости поверхности накладок.

38. Возможные неисправности сцепления и его привода — КамАЗ

Внешние признаки неисправностей сцепления	Причины неисправностей сцепления и дефектов его деталей	Способ устранения неисправностей или дефектов
Сцепление не включается («пробуксовывает»)	Износ или замасливание фрикционных накладок	Разобрать сцепление, заменить или зачистить накладки
При включении сцепления появляется запах-материала фрикционных накладок, при этом автомобиль разгоняется медленно или вообще не трогается	Отсутствует свободный ход педали сцепления	Отрегулировать свободный ход педали
	Поломка или ослабление нажимных пружин	Заменить пружины вместе с подкладкой
	Разбухание резиновой манжеты	Заменить резиновую манжету, промыть гидросистему
Запаздывание включения сцепления	Задиры на поверхностях ведущих дисков (нажимного и среднего) и маховика	Устранить задиры на поверхностях деталей шлифованием
Сцепление не включается («ведет»)	Коробление ведомых дисков	Восстановить или заменить ведомые диски
Попадание воздуха в гидросистему	Дозаправить гидросистему тормозной жидкостью и прокачать ее (удалить воздух)
Усилие на педали превышает 200 Н	Разбухание впускного клапана, не поступает сжатый воздух	Заменить дефектные детали
Заклинивание следящего поршня из-за разбухания резиновой манжеты или резинового кольца	Применять рекомендованные сорта тормозной жидкости
Шум в механизме выключения сцепления. При выключении сцепления вибрирует рычаг переключения передачи	Повышенное биение пяты отжимных рычагов	Отрегулировать механизм выключения сцепления
Шум выжимного подшипника	Разрушение выжимного подшипника	Заменить выжимной подшипник

Подготовка к регулировке

Прежде чем правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других, необходимо выполнить следующие действия:

1. Произвести проверку герметичности приводного устройства. Для этого нужно несколько раз выжать педаль сцепления. Наличие серьезной утечки воздуха можно определить на слух, а более слабой — с использованием мыльного раствора. Если из системы уходит тормозная жидкость, это можно определить визуально. При обнаружении проблем в герметичности производится подтяжка комплектующих элементов или замена патрубков.
2. Выполнить диагностику уровня жидкости в расширительном бачке приводного устройства. Объем расходного вещества должен составить около 15-20 мм ниже кромки горловины резервуара. Если требуется, уровень жидкости восполняется. Смешивать расходные материалы от разных производителей при выполнении этой задачи не рекомендуется.
3. Произвести проверку работы оттяжных пружин педали, а также рычага шкива вилки отключения системы.
4. Выполнить затяжку болтов, которые фиксируют пневматическое усилительное устройство СС. Эта процедура выполняется с использованием динамометрического ключа. Момент затяжки должен составить около 90-100 Нм.
5. Слить конденсат, если он имеется, из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения задачи потребуется специальное самодельное изделие в виде кусочка проволоки, одна сторона которой должна быть 2 мм и согнута под углом 90 градусов. Толщина стержня не менее 3-4 мм. Такой размер оптимален для контроля зазора между контуром лапок и компонентом отсоединения диска. Регулировка выполняется с использованием гайки пневмоусилительного устройства. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировать фрикциона нужно так:

1. Гаечным ключом выкручиваются контрагаечные винты.
2. Производится демонтаж стопор и пластин.
3. Каждая гайка ослабляется и отпускается на 5 оборотов, для удобства рекомендуется использовать трещотку. В случае если пятак выступает за поверхность кольца, его необходимо утопить, заранее проверив наличие феродо внизу.
4. При выполнении этой задачи можно поменять и пружинные элементы, если они изношены. Лапки следует выставить так, чтобы они одинаково соприкасались с кольцом.
5. Выполняется проверка биения площади диска. При необходимости производится смазка подшипникового устройства. Регулировочный зазор должен составить около 29-30 мм.

Регулировка свободного хода педали сцепления

По официальному регламенту ход для передвижения педали должен составить около 6-12 мм, а сам замер следует делать от центральной составляющей пластины. Педаль необходимо отпустить, пока в работу не вступит основной цилиндр после нажатия на нее. Отладка осуществляется с использованием эксцентрикового пальца, при выполнении регулировки педаль должна быть прижата к верхнему упору. Корончатая гайка максимально затягивается и производится замен полного хода, который должен составить 185-195 мм.

Видео о регулировке педали сцепления

Канал «ВОСЕМЬ АТМОСФЕР» в своем видеоролике подробно показал, как увеличить выжим педали сцепления на Камаз Евро.

Отладка муфты

Свободный ход муфты активации сцепления должен быть 32-40 мм. Для замера потребуется прокрутить регулировочную гайку.

Алгоритм действий:

1. Крепежная гайка вилки ослабляется.
2. Палец крепления расшплинтовывается. Пользователь должен добиться его свободного передвижения. После этого элемент извлекается.
3. Производится вращение вилки тяги до получения требуемого зазора.
4. Гайка затягивается, палец устанавливается на место.
5. Обратно ставится шплинт.
6. Производится проверка регулировки. При отжатии педали сцепления свободный ход муфты должен быть не меньше 2,5 см.

Регулировка привода сцепления и свободного хода педали на автомобилях КамАЗ

Заключается в проверке и установке свободного хода муфты выключения сцепления и полного хода толкателя пневматического усилителя.

Свободный ход муфты выключения сцепления проверяют перемещением вручную рычага вала вилки от регулировочной сферической гайки толкателя ( при этом отсоединяют пружину от рычага). Если свободный ход рычага, замеренный на радиусе 90 мм, окажется менее 3 мм, следует отрегулировать его сферической гайкой толкателя до 4-5 м, что соответствует свободному ходу муфты сцепления 3,2-4,0 мм.

Отладка полного хода толкателя усилителя

Перед тем как своими руками подвести свободный ход толкателя однодискового или многодискового сцепления, нужно уточнить его длину. Для этого требуется полностью отключить сцепление и произвести проверку. Если величина свободного хода составит 2,5 см или меньше, то система не сможет до конца выключаться, определить это можно по сложностям при переключении передач. При необходимости производится добавление рабочей жидкости в цилиндр толкательного устройства.

Некорректная работа усилительного устройства может быть связана с наличием воздуха в патрубках. Для устранения проблемы нужно выполнить прокачивание привода.

Пример прокачки на автомобиле 55102:

1. В резервуар добавляется необходимое количество жидкости.
2. Производится демонтаж защитного колпачка с перепускного клапана. Затем на него надевается резиновая трубка, второй конец которой опускается в резервуар с жидкостью.
3. Педаль сцепления нажимается до упора.
4. Клапан открывается на один оборот. Педаль сцепления нужно выжать несколько раз, пока из конца патрубка, установленного в емкость с жидкостью, не перестанет выходить воздух. Определить это можно по образованию пузырьков. Главное при выполнении этой задачи — не допустить снижения уровня расходного материала до отметки менее 4 см от верхней части резервуара.
5. Клапан закрывается, патрубок снимается. На место устанавливается защитный колпачок.
6. В емкость добавляется необходимое количество жидкости.
7. Производится проверка хода толкателя.

Видео «Регулировка сцепления на КамАЗе»

На видеоролике, снятом для канала Авто и Мото, продемонстрирована регулировка сцепления, установленного на дизеле КамАЗ 740.

Надёжность, отменные характеристики, экономичность — всё это можно сказать про грузовики КАМАЗ. Машины востребованы в хозяйстве, коммерческих и военных целях. Залог длительной и безотказной работы — постоянная проверка технического состояния. Всегда актуальна регулировка сцепления КАМАЗ. Эту марку принято комплектовать сухим двухдисковым или однодисковым сцеплением (фрикционного типа). В процессе всего срока службы узел испытывает колоссальные нагрузки. Грамотный подбор запасных частей и своевременное ТО станет гарантией продолжительной эксплуатации. Регулировка корзины сцепления КАМАЗ требует опыта и определённых знаний.

Настройка необходима при:

1. Возникновении треска при переходе на другую передачу.
2. Пробуксовке на больших оборотах.
3. Изменении свободного хода педали сцепления (оно имеет определённые цифровые значения).

Если игнорировать эти признаки — ждите серьёзной аварии!

Регулировка корзины сцепления КамАЗа

Суть регулировки заключается в том, чтобы правильно поставить лепестковые элементы на корзине, подробная инструкция:

1. Подготавливается нажимной диск в сборе, его следует положить на шаблон, который сможет обеспечить зазор в 2,9 см.
2. Ослабляются винты крепления.
3. Производится настройка положения упорного кольца для лапок. Все элементы устройства должны соприкасаться с поверхностью кольца одновременно.
4. Выполняется проверка люфта и биения поверхности вала.
5. Производится смазка переднего подшипникового устройства, которое находится в коленвале.
6. Выполняется установка устройства с использованием оправки.

Видео о регулировке корзины сцепления без демонтажа коробки передач

Снято пользователем Жека Салтовский.

Регулировка сцепления КАМАЗ: инструкция

Надёжность, отменные характеристики, экономичность — всё это можно сказать про грузовики КАМАЗ. Машины востребованы в хозяйстве, коммерческих и военных целях. Залог длительной и безотказной работы — постоянная проверка технического состояния. Всегда актуальна регулировка сцепления КАМАЗ.

Эту марку принято комплектовать сухим двухдисковым или однодисковым сцеплением (фрикционного типа). В процессе всего срока службы узел испытывает колоссальные нагрузки. Грамотный подбор запасных частей и своевременное ТО станет гарантией продолжительной эксплуатации.

Регулировка корзины сцепления КАМАЗ требует опыта и определённых знаний.

Настройка необходима при:

1. Возникновении треска при переходе на другую передачу.
2. Пробуксовке на больших оборотах.
3. Изменении свободного хода педали сцепления (оно имеет определённые цифровые значения).

Если игнорировать эти признаки — ждите серьёзной аварии!

Технология регулировки сцепления КАМАЗ

Снятие и регулировка сцепления КАМАЗ проводится в несколько шагов.

Регулировка свободного хода педали сцепления КАМАЗ

Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху.

Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя. Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров. По окончании надёжно закручивают корончатую гайку. Полный ход педали должен быть примерно 19 сантиметров.

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре. 380 кубических сантиметров — это полный объём в гидроприводе. Если данные не удовлетворяют запросам — важно избавиться от воздуха в системе. Это вернёт все показатели в норму.

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

1. Первоначально демонтируют КПП. Без помощников не обойтись.
2. Снимаем корзину сцепления.
3. Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
4. Устанавливаются новые детали. Очерёдность уже обратная.
5. Важна регулировка пятака корзины сцепления КАМАЗ.
6. Детально проверяется правильность установки всех механизмов.
7. Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск — работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте — доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП — реальность.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
5. Проводят дефектовку всех деталей системы (желательно).
6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

• резкая активация дисков СС, что приводит к сильному рывку во время движения;
• сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
• слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
• появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Как ремонтировать сцепление КАМАЗ

Ремонт цилиндра сцепления КАМАЗ следует проводить после того, как устранена проблема с герметичностью ПГУ и его прокачкой.

После завершения прокачки следует нажать педаль сцепления, завернуть клапан, выпускающий воздух, до отказа, а затем снять с головки этого клапана шланг и надеть колпачок для защиты.

Затем устанавливается правильный уровень жидкости внутри главного цилиндра. Ремонт главного цилиндра сцепления КАМАЗ и замена главного цилиндра сцепления КАМАЗ подразумевают эту операцию в качестве обязательной. Тормозную жидкость, выпущенную из гидросистемы во время прокачки, можно использовать снова после её отстоя и дальнейшей фильтрации. Качество выполнения прокачки определяют по величине хода толкателя пневматического гидроусилителя.

Нужно проверить наличие конденсата внутри силового цилиндра пневматического гидроусилителя. Чтобы слить конденсат, нужно отвернуть пробку алюминиевого корпуса пневматического гидроусилителя. Чтобы полностью слить, следует легко нажать на сцепление (педаль).

Минимум раз в 3 года следует осуществлять промывание метанолом либо тормозной жидкостью гидросистемы в приводе сцепления, разбирать главный цилиндр и пневматический гидроусилитель, а также заливать свежую тормозную жидкость.

Корзина сцепления камаз: регулировка, схема

Сцепление

Сцепление состоит из механизма и привода, имеет следующие конструктивные особенности:

— механизм сцепления имеет устройство для автоматической установки среднего ведущего диска в среднее положение при выключенном сцеплении. Это устройство не требует регулирования в процессе эксплуатации;

— форма кожуха обеспечивает фиксацию нажимных пружин;

— ведомый диск имеет термостойкую фрикционную накладку с большим сроком службы

— педаль сцепления подвесная, не нарушающая герметичность кабины, а металлопластмассовые втулки в опорах педали не требуют пополнения смазки.

Техническая характеристика

Модель	142
Тип	фрикционное, сухое, двухдисковое с периферийным расположением нажимных пружин
Передаваемый крутящий момент, Н·м (кгс·м)	833 (85)
Число трущихся поверхностей	4
Диаметр фрикционных накладок, мм: наружный внутренний	350 200
Толщина ведомого диска с накладками, мм	11
Толщина накладки, мм	4,5
Количество нажимных пружин	24
Усилие пружин при включенном сцеплении, Н (кгс)	13150…15300 (1315…1530)
Усилие пружин при выключенном сцеплении, Н (кгс)	14090…16200 (1405…1602)
Количество оттяжных рычагов нажимного диска	4
Передаточное число оттяжных рычагов	4,85
Гаситель крутильных колебаний	пружинно-фрикционного типа
Привод сцепления	гидравлический, с пневматическим усилителем. Имеется следящее устройство мембранного типа

Размеры деталей и допустимый износ, мм

Номинальный	Допустимый
Диаметр отверстия нажимного диска под ось оттяжного рычага	10,800…10,835	10,85
Ширина паза нажимного диска под оттяжной рычаг	12,060… 12,180	12,2
Неплоскостность рабочей поверхности нажимного диска	0,07	0,09
Диаметр отверстий оттяжного рычага под игольчатые подшипники	14,860…14,980	14,995
Толщина оттяжного рычага	11,820…11,940	11,8
Диаметр отверстий вилки рычага под ось оттяжного рычага	10,800…10,835	10,85
Ширина паза вилки рычага под оттяжной рычаг	12,060…12,180	12,2
Диаметр оси оттяжного рычага	10,788…10,800	10,75
Толщина упорного кольца под оттяжные рычаги	5,920…6,080	5,8
Высота нажимной пружины: в свободном состоянии под нагрузкой 834… 981 Н (85… 100 кгс)	102 58	При ремонте заменить —
Неплоскостность рабочих поверхностей фрикционных накладок ведомого диска	0,25	0,3
Биение рабочих поверхностей фрикционных накладок (при установке ступицы диска на шлицевую оправку)	0,5	0,6
Ширина шлицевой впадины ступицы ведомого диска	6,000…6,050	6,1
Диаметр шеек вала вилки выключения сцепления под вилку и втулку опор картера сцепления	24,870…24,940	24,79
Диаметр шейки муфты выключения сцепления под подшипник	70,010…70,030	70,01
Диаметр отверстия муфты выключения сцепления	55,000…55,120	55,2
Наружный диаметр втулки вала вилки выключения сцепления	31,060…31,110	31,06
Внутренний диаметр втулки вала вилки выключения сцепления	25,025…25,085	25,1
Диаметр отверстия отжимного рычага ведущего среднего диска под втулку	16,000…16,035	16,05
Наружный диаметр втулки рычага	15,930…15,980	15,9
Внутренний диаметр втулки рычага	13,000…13,070	13,1

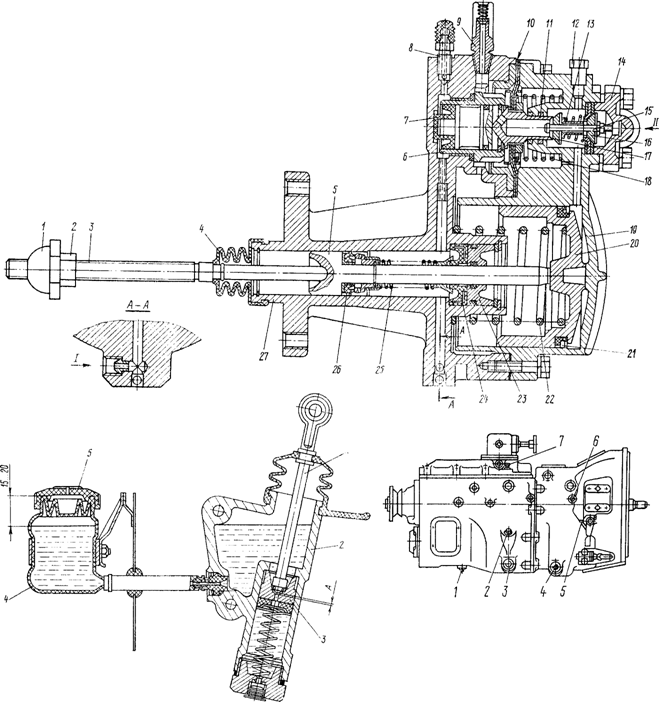

Механизм сцепления (рис. 122) состоит из картера 20, нажимного диска 4 с кожухом 17, нажимными пружинами 16 и оттяжными рычагами 6, двух ведомых дисков 1 с фрикционными накладками 22 и гасителями крутильных колебаний; среднего ведущего диска 2.

Штампованный кожух 17 сцепления установлен на маховике с помощью двух установочных втулок 3 и закреплен десятью болтами М10 и двумя М8.

Ведущие диски нажимной 4 и средний 2 имеют на наружной поверхности по четыре шипа, которые входят в специальные пазы маховика и передают крутящий момент двигателя на поверхности трения ведомых дисков, ступицы которых установлены на шлицах ведущего вала коробки передач или делителя.

Между кожухом 17 сцепления и нажимным диском 4 размещены нажимные пружины 16, под действием которых ведомые и средний ведущий диски зажимаются между нажимным диском и маховиком.

Средний ведущий диск 2 имеет рычажный механизм 27. Он автоматически устанавливает диск 2 в среднее положение при выключенном сцеплении.

Выключающее устройство сцепления состоит из урав­новешенных на нажимном диске 4 оттяжных рычагов с упорным кольцом 14, муфты выключения сцепления 12 с упорным подшипнником 10, смонтированной на крышке подшипника ведущего вала коробки передач или делителя, и вилки выключения 13, размещенной на валике в картере сцепления (делителя).

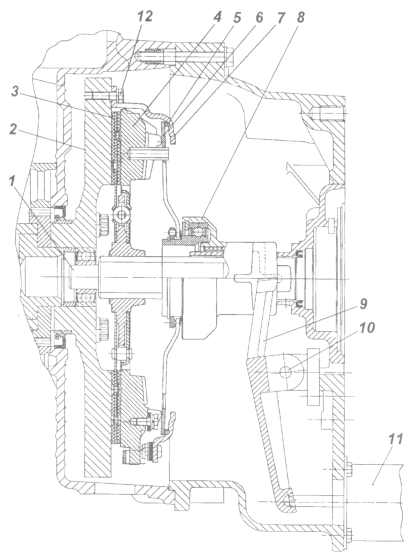

Рис. 122. Механизм сцепления: 1 — ведомый диск; 2 — ведущий средний диск; 3 — установочная втулка; 4 — нажимной диск; 5 — вилка отжимного рычага; 6 — отжим­ной рычаг; 7 — пружина упорного кольца; 8 — шланг смазывания муфты; 9 — петля пружины; 10 — выжимной подшипник; 11 — отжимная пружина; 12 — муфта выклю­чения сцепления; 13 — вилка выключения сцепления; 14 — упорное кольцо; 15 — вал вилки; 16 — наружная нажимная пружина; 17 — кожух сцепления; 18 — теплоизолирующая шайба; 19 — болт крепления кожуха; 20 — картер сцепле­ния; 21 — маховик; 22 — фрикционная накладка; 23 — внутренняя нажимная пружина; 24 — первичный вал; 25 — диск гасителя крутильных колебаний; 26 — внутренняя пружина гасителя крутильных колебаний; 27 — наружная пружина гасителя крутильных колебаний; 8 — кольцо ведомого диска; 29 — механизм автоматической регули­ровки положения среднего ведущего диска

Привод сцепления (рис. 123) состоит из педали 1 сцепления с оттяжной пружиной 11, главного цилиндра 2, компенсационного бачка 5 с рабочей жидкостью, пневмогидравлического усилителя 18 трубопроводов и шлангов для подачи рабочей жидкости от главного цилиндра к усилителю сцепления и подвода воздуха от пневматической системы к усилителю сцепления.

Рис. 123. Привод механизма сцепления: 1 — педаль; 2 — цилиндр главный; 3, 10 — упоры нижний и верхний; 4 — кронштейн; 5 — бачок компенсационный; 6 — трубопро­вод гидравлический; 7 — рычаг; 8 — толкатель поршня; 9 — палец эксцентриковый; 11 — пружина оттяжная; 12 — пробка; 13 — трубопровод; 14 — клапан выпуска воздуха; 15 — гайка сферическая регулировочная; 16 — толкатель поршня пневмогидроусилителя; 17 — чехол защитный; 18 — пневмогидроусилитель; I-воздух сжатый

Пневмогидравлический усилитель привода служит для уменьшения усилия на педали сцепления. Он закреплен двумя болтами к фланцу картера сцепле­ния (делителя) с правой стороны силового агрегата. При нажатии на педаль сцепления давление жидко­сти из главного цилиндра передается по трубопрово­дам и шлангам в пневмогидроусилитель сцепления на гидравлический поршень и на поршень следящего устройства, которое автоматически изменяет давле­ние воздуха в силовом пневмоцилиндре усилителя пропорционально усилию на педали сцепления.

В процессе эксплуатации, по мере износа на­кладок ведомых дисков, следует регулировать при­вод сцепления для обеспечения свободного хода муфты выключения сцепления.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При сервисе 2:

— затяните болты крепления пневматического усилителя привода сцепления:

— проверьте внешним осмотром герметичность привода сцепления, при необходимости устраните негерметичность и прокачайте гидросистему привода;

— проверьте действие оттяжных пружин педали сцепления и рычага вала вилки выключения сцепле­ния, при необходимости устраните неисправности;

— отрегулируйте привод сцепления;

— смажьте подшипник муфты выключения сцеп­ления и втулки вала вилки выключения сцепления;

— проверьте уровень жидкости в компенсаци­онном бачке привода сцепления и при необходимо­сти долейте;

— слейте конденсат из пневмогидроусилителя, вывернув пробку 12 (см. рис. 123).

Регулирование привода сцепления заключается в проверке и регулировании свободного хода педали сцепления, свободного хода муфты выключения сцепления и полного хода толкателя пневмо­гидроусилителя.

Проверка свободного хода муфты выключения сцеп­ления осуществляется перемещением вручную ры­чага вала вилки от регулировочной сферической гайки 15 толкателя 16 пневмогидроусилителя при­вода сцепления (при этом необходимо отсоединить пружину от рычага). Если свободный ход рычага, замеренный на радиусе 90 мм, окажется менее 3 мм, то его отрегулируйте сферической гайкой толкателя пневмогидроусилителя до величины 3,7… 4,6 мм, что соответствует свободному ходу муфты выключе­ния сцепления 3,2… 4 мм. Затем произведите про­верку полного хода толкателя пневмогидроусилите­ля нажатием на педаль сцепления до упора, при этом полный ход толкателя должен быть не менее 25 мм, при меньшей величине хода не обеспечивается пол­ное выключение сцепления. При недостаточном ходе толкателя пневмогидроусилителя проверьте свободный ход педали сцепления, количество жид­кости в главном цилиндре (рис. 125) и бачке привода сцепления, а при необходимости проведите прокач­ку гидросистемы привода сцепления.

Свободный ход педали, соответствующий началу работы главного цилиндра, должен быть 6… 12 мм.

Замерять его следует в средней части площадки педали сцепления. Если свободный ход выходит за пределы, указанные выше, отрегулируйте зазор А между порш­нем, и толкателем поршня главного цилиндра.

Регулирование зазора между поршнем и толкателем поршня главного цилиндра проведите эксцентриковым пальцем 9 (см. рис. 123), который соединяет верхнюю проушину толкателя 8 с рычагом 7 педали. Регулируйте зазор при положении, когда оттяжная пружина при­жимает педаль сцепления к верхнему упору 10. Повер­ните эксцентриковый палец так, чтобы перемещение педали от верхнего упора, до момента касания толка­телем поршня составило 6… 12 мм, затем затяните и зашплинтуйте корончатую гайку.

Смазывание сцепления (рис. 126). Втулки вала вилки выключения сцепления смазывайте через две пресс-масленки 5, а подшипник муфты выключения сцепления — через пресс-масленку 6, сделав шпри­цем не более трех ходов. В противном случае из­лишки смазки могут попасть в картер сцепления.

Контроль уровня жидкости «Нева» в компенсационном бачке главного цилиндра проводите визуально. Нор­мальный уровень жидкости в бачке соответствует 15… 20 мм от верхнего края бачка. Полный объем жидко­сти в гидроприводе сцепления составляет 380 см³.

При сервисе С (осенью) смените жидкость в гид­росистеме привода сцепления.

Рис. 124. Пневмоусилитель: 1 — гайка сферическая: 2 — контргайка; 3 — толкатель поршня выключения сцепле­ния: 4 — чехол защитный: 5 — поршень выключения сцепления; 6 — корпус следящего поршня: 7, 21, 24, 26 — манжеты; 8 — клапан перепускной; 9 — сапун; 10 — мембрана следящего устройства; 11 — седло мембраны; 12 — пробка: 13 — пружина возвратная; 14 — крышка подвода воздуха; 15 — стержень клапанов; 16 — клапан впускной; 17 — клапан выпускной; 18, 22 — пружины мембраны и поршня; 19 — корпус передний; 20 — пор­шень пневматический; 23 — корпус уплотнения поршня; 25 — пружина распорная; 27 — корпус задний; I — подвод тормозной жидкости; II — подвод воздуха

Рис. 125. Главный цилиндр сцепления: 1-толкатель; 2 — корпус; 3 — поршень; 4 — бачок компенсационный; 5 — крышка бачка

Рис. 126. Точки смазывания: 1 — пробка сливная; 2 — пробка заливная с указателем уровня масла; 3, 4 — пробки сливные с магнитом; 5 — пресс-масленка опоры; 6 — пресс-масленка выжимного подшипника; 7 — сапун

РЕМОНТ

Прокачку гидросистемы привода сцепления про­ведите после устранения негерметичности гидро­привода в следующем порядке:

1. Очистите от пыли и грязи резиновый защитный колпачок клапана 14 (см. рис. 123) выпуска воздуха, снимите его и на головку клапана наденьте резино­вый шланг, прилагаемый к автомобилю. Свободный конец шланга опустите в тормозную жидкость «Нева», налитую в чистый стеклянный сосуд.

2. Резко 3… 4 раза нажмите на педаль сцепления, а затем, оставляя педаль нажатой, отверните на 1/4…1/3 оборота клапан выпуска воздуха. Под дей­ствием давления через шланг выйдет часть жидкости и содержащийся в ней в виде пузырьков воздух.

3. После прекращения выхода жидкости завер­ните клапан выпуска воздуха.

4. Повторяйте операции по пп. 2 и 3 до тех пор, пока полностью не прекратится выделение воздуха из шланга. В процессе прокачки необходимо добавлять в систему тормозную жидкость, не допуская сниже­ния ее уровня в компенсационном бачке главного цилиндра более чем на 2/3 от нормального во избежа­ние попадания в систему атмосферного воздуха. Пос­ле окончания прокачки, при нажатой педали сцепле­ния, заверните до отказа клапан выпуска воздуха и только после этого снимите с его головки шланг и наденьте защитный колпачок. Далее следует устано­вить нормальный уровень жидкости в главном ци­линдре. Тормозная жидкость, которая выпущена из гидросистемы при прокачке, может быть использова­на вновь после отстоя и последующей, фильтрации. Качество прокачки определяется величиной полного хода толкателя пневмогидроусилителя.

Проверьте наличие конденсата в силовом ци­линдре пневмогидроусилителя. Для слива конден­сата отверните пробку в алюминиевом корпусе пнев­могидроусилителя. Для полного слива слегка на­жмите на педаль сцепления. Не реже чем один раз в три года рекомендуется промывать техническим спиртом или чистой тормозной жидкостью гидроси­стему привода сцепления с разборкой главного ци­линдра и пневмогидроусилителя и заправлять све­жей тормозной жидкостью. Трубопроводы гидроси­стемы промойте спиртом или тормозной жидкостью и продуйте сжатым воздухом, предварительно отсо­единив оба конца. Перед сборкой поршни и манже­ты гидросистемы смочите тормозной жидкостью. Дефектные (затвердевшие, с повреждениями рабо­чих кромок и изношенные) манжеты и защитные чехлы замените.

При замене пневмогидроусилителя привода сцепле­ния для снятия пневмогидроусилителя: выпустите воздух из контура IV привода вспомогательной тор­мозной системы и других потребителей через клапан на ресивере; снимите оттяжную пружину рычага вала вилки выключения сцепления, отсоедините воздушный трубопровод пневмогидроусилителя, гид­равлический шланг и слейте жидкость из системы гидропривода; выверните два болта крепления пнев­могидроусилителя и снимите усилитель со штоком.

Для установки пневмогидроусилителя: совместите отверстия крепления с отверстиями картера сцепле­ния и закрепите усилитель двумя болтами с пружин­ными шайбами; подсоедините гидравлический шланг пневмогидроусилителя и воздушный трубопровод: установите оттяжную пружину вала вилки выключе­ния сцепления. Налейте тормозную жидкость в ком­пенсационный бачок главного цилиндра и прока­чайте систему гидропривода. Проверьте герметич­ность соединений трубопроводов (подтекание тор­мозной жидкости из соединений не допускается), при необходимости устраните нарушение герметич­ности подтяжкой или заменой отдельных элементов соединений. Проверьте и при необходимости отре­гулируйте величину зазора между торцом крышки и ограничителем хода штока клапана включения дели­теля передач.

При снятии сцепления с двигателя после отсое­динения коробки передач вверните предварительно в нажимной диск до упора в кожух четыре стяжных болта М10х1,25х62, а затем выверните болты крепле­ния кожуха сцепления к маховику и снимите кожух с нажимным диском в сборе, средний и ведомые диски сцепления.

В случае замены отдельных деталей сцепления проверьте перед его установкой на двигатель по­ложение упорного кольца оттяжных рычагов. Для проверки нажимной диск в сборе установите и закрепите на контрольную подставку (рис. 127) или на маховик со вставкой, обеспечивающие устано­вочный размер А=(29+0,1) мм, и отпустите стяжные болты. Правильное положение упорного кольца оп­ределяется монтажным размером В=(54+0,3) мм, биение торца Т₂ относительно Т₁ должно быть не более 0,2 мм.

Рис. 127. Нажимной диск с кожухом в сборе на контрольной подставке: 1 — подставка контрольная; 2 — болт; 3 — гайка регулировочная; 4 — пластина стопорная; 5 — кольцо упорное; 6 — болт стяжной: А — размер установочный; В — размер монтажный; Т₁, Т₂ — биение торцовое

При нарушении положения упорного кольца от­регулируйте положение кольца на приспособлении с помощью гаек 3, восстановив размер В, при этом опорные поверхности всех четырех оттяжных ры­чагов должны одновременно касаться упорного коль­ца. Не регулируйте положение упорного кольца с помощью указанных гаек на двигателе.

Перед установкой сцепления на двигатель в полость переднего подшипника ведущего вала, расположенную в коленчатом валу, заложите 15 г смазки 158.

Устанавливайте сцепление с помощью шлицевой оправки, обеспечивающей соосное расположение осей ведомых дисков с осью коленчатого вала. Обращайте внимание на правильное взаимное расположение ступиц ведомых дисков — короткими выступающими торцами навстречу друг другу. Средний ведущий диск в сборе должен легко перемещаться в пазах маховика под действием оттяжных рычагов. Нажимной диск с кожухом в сборе устанавливайте на маховик двигате­ля также без дополнительной подгонки, но без пере­косов, добиваясь этого равномерной затяжкой болтов крепления с крутящим моментом 54… 61,8 Нм (5,5… 6,3 кгсм). После того как будут затянуты болты крепления кожуха к маховику, выверните из на­жимного диска стяжные болты.

Биение упорного кольца оттяжных рычагов от­носительно оси коленчатого вала должно быть не более 0,5 мм.

Таблица 20

Возможные неисправности сцепления и способы их устранения

Причина неисправности	Метод устранения
Сцепление пробуксовывает
Отсутствует свободный ход муфты выключения сцепления	Отрегулируйте свободный ход муфты
Попадание смазки на поверхности трения	Снимите сцепление с двигателя и промойте бензином или замените фрикционные накладки или ведомые диски в сборе
Износ или разрушение фрикционных накладок	Замените фрикционные накладки или ведомые диски в сборе, отрегулируйте привод сцепления
Уменьшение усилия нажимных пружин	Замените нажимные пружины вместе с паронитовыми прокладками
Сцепление «ведет»
Привод сцепления не обеспечивает необходимого хода рычага вала вилки выключения сцепления	Проверьте исправность привода сцепления (возможны попадание воздуха в гидросистему, утечка рабочей жидкости,увеличенный свободный ход и др. ). Устраните обнаруженные неисправности
Коробление ведомых дисков	Ведомые диски выправите либо замените
Заклинивание провода сцепления
Разбухание уплотнительных манжет гидропривода сцепления и потеря их герметичности из-за применения нерекомендуемых или загрязненных тормозных жидкостей	Замените уплотнительные манжеты, промойте и заполните гидросистему привода выключения сцепления чистой тормозной жидкостью «Нева»
Запаздывание включения сцепления при трогании с места и переключении передач
Застывание рабочей жидкости (повышение вязкости) в гидросистеме	Промойте и заполните гидросистему привода выключения сцепления тормозной жидкостью «Нева»
Заклинивание следящего поршня пневмогидроусилителя	Замените манжету следящего поршня
Задиры в соединениях ведущих дисков (нажимного и среднего) с маховиком	Зашлифуйте и смажьте рабочие поверхности
Увеличение усилия на педали сцепления (нет усиления)
Не поступает сжатый воздух из-за разбухания впускного клапана пневмогидроусилителя	Клапан замените
Заклинивание следящего поршня пневмогидроусилителя из-за разбухания уплотнительной манжеты или резинового кольца	Замените манжету или кольцо следящего поршня
Износ или деформация манжеты пневмопоршня усилителя	Манжету замените
Шум в механизме сцепления при его выключении
Разрушение подшипника выключения сцепления	Подшипник замените
Повышенное биение пяты оттяжных рычагов	Механизм сцепления отрегулируйте в приспособлении

Чертеж сцепления КамАЗ | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский
• Компас
• Автомобильная промышленность
• Образовательный

Узнайте, как скачать этот материал

Подпишитесь, чтобы получать информацию о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание

Чертеж А1 2x формата диска сцепления КамАЗ

13 Содержание проекта

fb25ae23-8452-4294-a3b4-03158a4da807.rar [ 61 КБ ]

СЦЕПЛЕНИЕ. cdw [ 202 КБ ]

Дополнительная информация

Чертежи

СЦЕПЛЕНИЕ. cdw

Аналогичные материалы

Чертеж сцепления автомобиля Шевроле Кобальт

Сборочный чертеж сцепления

Сборочный чертеж сцепления КАМАЗ 6540

Автомобильное сцепление КАМАЗ-5320

Вилка сцепления автомобиля КамАЗ 5320

Чертеж сцепления ГАЗ-3308

Чертеж сцепления ВАЗ-2190

Муфта выключения сцепления

Бесплатная загрузка на сегодня

Обновление через: 8 часов 45 минут

Коробка передач с цилиндрической косозубой передачей

Многоэтажная парковка

Пирс стальной конструкции

Задвижка клиновая Ду80 Ру1,6МПа

Прочие материалы

Конференц-центр, Банк, Галерея, Офисы

Эксплуатация распределительной нефтебазы в районе Анадыря

АПС — Гастроном

Типовой проект 2. 160-4 т.2 Детали крыш жилых домов — Мансардная крыша СБ

Руководство по ремонту КамАЗ PDF

КамАЗ, электрические схемы, мастерские, руководства по ремонту и обслуживанию, каталоги запчастей, коды ошибок в PDF скачать

Титул	Размер файла	Ссылки для скачивания
КамАЗ 16с151 (1315051712) Каталог запчастей [PDF]	1. 7Мб	Скачать
Камаз 5490 Руководство по эксплуатации [PDF]	8.1Мб	Скачать
КамАЗ 6х6 Руководство по эксплуатации и техническому обслуживанию rus [PDF]	115.7Мб	Скачать
Электрические схемы КамАЗ [PDF]	32. 4Мб	Скачать
Руководство по ремонту КамАЗ рус [PDF]	35.9Мб	Скачать
Каталог запчастей КамАЗ — Раздаточная коробка [PDF]	549.8кб	Скачать
Руководство по ремонту КамАЗ-4310 [PDF]	58. 7Мб	Скачать
КамАЗ-4310 Учебник для курсантов общеобразовательных учреждений рус [PDF]	47.6Мб	Скачать
КамАЗ-5320 Гидравлическое рулевое управление [PDF]	935.8кб	Скачать
КамАЗ-5460 Электросхемы [PDF]	720. 9кб	Скачать

Камаз — российская компания, основанная в 1969 году и специализирующаяся на производстве дизельных грузовиков, автобусов и двигателей. Камаз произвел 38,192 автомобиля в 2017 году, что на 11% больше, чем в 2016 году (34 432 шт.).

«Камаз» — один из производителей автомобилей, переживших распад Советского Союза с прибылью.

Сейчас в каталоге около тридцати моделей как гражданского, так и профессионального или военного назначения. В 2006 году КамАЗ выпустил 47 937 автомобилей, в том числе 89,4 % грузовых автомобилей2. В тяжелом весе В этом сегменте КамАЗ в том же году представлял 54,4 % российского производства, но только 6,6 % европейского производства и 1,46 % мирового производства.

Камаз 65115

Помимо российских заводов в Набережных Челнах, Татарстане и Нефтекамске, в Бачкирии, КамАЗ имеет производственные линии в Польше, Казахстане, Азербайджане, Украине, Эфиопии, Иране (в партнерство с Рахш Ходро) и Вьетнам.
