Затяжка ГБЦ динамометрическим ключом. Как затянуть головку блока цилиндров.

Правильная затяжка головки блока цилиндров обеспечивает необходимую герметичность камеры сгорания после ремонта двигателя. Для того, чтобы правильно затянуть болты ГБЦ, необходимо знать порядок и момент их затяжки, а также использовать специальный инструмент.

Стоит понимать, что для каждого двигателя существует свой определенный момент и последовательность затяжки болтов головки. Как правило, порядок работ и усилия крутящего момента указываются в книге по техническому ремонту конкретного автомобиля. Помимо соблюдения моментов и последовательности затяжки, болты необходимо устанавливать с определённым углом (градусом). Поэтому, перед выполнением ремонтных работ, необходимо обязательно ознакомиться с инструкцией по обслуживанию и ремонту конкретного двигателя. Если не соблюдать указанные производителем инструкции и рекомендации, то ДВС быстро выйдет из строя, что повлечет за собой дорогостоящий ремонт мотора.

Необходимый инструмент правильной затяжки головки блока (ГБЦ):

Варианты угломеров

В каталоге AIST представлены стрелочные, электронные и щелчковые динамометрические ключи. В зависимости от размера соединения и необходимого крутящего момента используют ключи с присоединительным квадратом: 1/4, 3/8 и 1/2. Ниже расположена подборка инструмента, подходящего для затягивания головки блока.

Затягиваем ГБЦ динамометрическим ключом

Рассмотрим затяжку болтов головки блока цилиндров для двигателей FORD 1.4/1.6 R4 Duratec 16 клапанов.

Общие рекомендации:

Необходимо очистить посадочные места болтов от масла или от ОЖ, которые могли попасть в эти резьбовые отверстия;
Необходимо использовать только новую прокладку;
Перед установкой новых болтов необходимо смазать их моторным маслом;

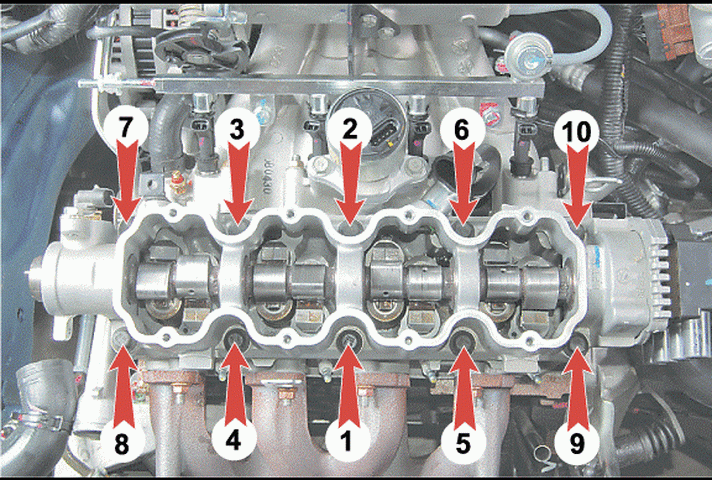

Затяжку производить в строгом порядке, как указано на картинке и только на холодном двигателе.

Как затянуть ГБЦ динамометрическим ключом?

Производить затяжку новых болтов необходимо в порядке, как указано на картинке, и в три этапа:

На первом этапе болты закручиваются динамометрическим ключом с крутящим моментом 15 Н/м или 1,5 кгс/м;
На втором подходе болты затягиваются с моментом 30 Н/м или 3,0 кгс/м;
Третий этап подразумевает доворот болтов ГБЦ на угол 90 градусов с помощью специального угломера.

В машине для большинства резьбовых соединений указаны определенные моменты затяжки, поэтому динамометрический ключ для автомобиля является обязательным инструментом в процессе ремонта. Максимальную точность передачи крутящего момента обеспечивают цифровые динамометрические ключи.

Затяжка ГБЦ ЗМЗ 406 — 3 этапа

Затяжка ГБЦ на двигателе ЗМЗ 406 производится в три приема. Но приёмов может быть больше. Чем плавнее головка притягивается к блоку двигателя.

Тем более равномерно сдавливается прокладка головки блока. Усилие при затяжке распределяется от центра головки к краям. Поэтому прокладка как бы отжимается от своей середины к краям. Это способствует более плотному прилеганию прокладки.

Содержание статьи:

Параметры затяжки ГБЦ

Для затяжки ГБЦ важно знать три основных параметра

Порядок затяжки болтов. То есть очередность их затягивания. Благодаря этому происходит выравнивание прокладки ГБЦ по всей плоскости головки
Момент затяжки. Это усилие, с которым болт должен затянут. Этот параметр позволяет не только предотвратить обрыв болтов. Момент затяжки позволяет распределить одинаковое усилие между всеми болтами.
Этапы затяжки. Помогают плавно распределить усилие затяжки на прокладку ГБЦ.

Порядок затяжки болтов ГБЦ ЗМЗ 406

Порядок затяжки болтов представлен в виде схемы где пронумерована очерёдность. С которой производится затяжка болтов.

Схема затяжки болтов ГБЦ ЗМЗ 406

Момент затяжки ГБЦ змз 406

Первый этап заключается в том чтобы завернуть болты до соприкосновения их шляпок с поверхность ГБЦ. При том что не требуется прилагать усилие. Этот этап важный. Тем что он позволяет убедиться в правильности установки ГБЦ. Головка при установке может встать неровно на направляющих штифтах. И при затяжке уже с усилием. Может повредится как сама головка так и прокладка ГБЦ. Поэтому необходимо несильно прижать головку и убедиться что она прижалась равномерно
Когда головка села на свое место. При помощи динамометрического ключа производится затяжка ГБЦ. Приблизительно с половиной от максимального усилия.

Для ЗМЗ 406 предусмотрена предварительная затяжка с усилием 40-60 Н.м

Эта затяжка должна производиться согласно схемы представленной выше.

Третий этап предусматривает окончательную затяжку с усилием 145 Н*м

Затяжка также производится по схеме согласно порядка затяжки болтов.

После того как проведена окончательная затяжка ГБЦ ЗМЗ 406 необходимо дать головке отстояться. Чтобы прокладка села на свое место. И по истечении 30 мин. Осуществить контрольную проверку усилия затяжки. С максимальным усилием 145 Н*м

При установке прокладки головки блока необходимо нанести герметик. На ту часть прокладки которая прижимается к крышке механизма ГРМ. Это позволит избежать вероятность подтекания масла в этом месте. Завод изготовитель рекомендует использовать герметик марки Эластосил 137-83.

Затяжка ГБЦ д 240 — момент затяжки

Содержание статьи:

Ослабление усилия затяжки.

Затяжка болтов ГБЦ д 240 на тракторах МТЗ 80-МТЗ-82 производится после установки ГБЦ или периодической протяжки. Периодически необходимо потягивать головку блока цилиндров через каждые 1000 м/часов пробега трактора. В процессе эксплкатации происходит постоянное тепловое расширение деталей двигателя. Они подвергаются возникающим нагрузкам. Это приводит к ослаблению крепления ГБЦ.

Прокладка головки блока сдавливается
Просаживаются посадочные места головок крепежных болтов.
Крепежные болты растягиваются.

В результате происходит ослабление прижатия ГБЦ к блоку цилиндров. И как следствие происходит прорыв отработанных газов из камеры сгорания. Газы имеют высокую температуру, Она может достигать выше 1000 градусов. Прокладка в местах прорыва газов прогорает. В результате приходится снимать головку блока для замены прокладки.

Установка прокладки ГБЦ д 240

Перед установкой прокладки необходимо тщательно очистить поверхности головки и блока цилиндров. От грязи и возможных остатков старой прокладки. Очищать поверхности лучше при помощи ножа. Он не повредит поверхности. Нельзя этого делать наждачной бумагой и тем более лепестковыми кругами. После их применения поверхности придут в негодность. Их необходимо будет фрезеровать. Даже незначительные углубления приведут к прорыву газов. А наждаком и даже металлической щеткой на болгарке их очень легко сделать.

В сучае если на двигателе установлена турбина. Требуется устанавливать фторопластовые кольца.

Турбина создает повышенное давление в камере сгорания. В результате чего увеличивается температура сжимаемого воздуха и его количество. Увеличивается и температура горения топлива в камере сгорания. Фторопластовые кольца выдерживают повышенные температуры. И защищают металлические части прокладки от прогорания.

Ставятся они очень просто. Наружные кромки колец имеют углубление. Его необходимо расширить. Получится паз. Этот паз устанавливается в прокладку по кругу. Лишний конец кольца обрезается.

Установка головки блока

Перед установкой необходимо:

Внимательно осмотреть поверхности головки.
Проверить плоскость головки. Поверить плоскость головки при помощи линейки. Если есть неплотные прилегания , измерить их глубину при помои щупа. Проще говоря щуп толщиной 0,1 мм не должен проходить между линейкой и поверхностью головки.
Осмотреть посадочные места головок крепежных болтов. На наличие трещин. И в случае их обнаружения в эти места подвергнуть фрезеровке. Чтобы трещины не продолжали расти. Снятую при фрезеровке поверхность компенсировать увеличенными шайбами.
Если головки сняты требуется снять клапана. Для замены масло отражательных колпачков притирки клапанов. И осмотра седел и меж клапанных перегородок на наличие трещин

Если все в порядке головка устанавливается на прокладку. Вставляются крепежные болты.

Момент затяжки гбц д 240

затяжка ГБЦ д 240 производится в несколько этапов

Требуется закрутить крепежные болты до их соприкосновения с поверхностью головки. На этом этапе не нужно прилагать большого усилия закручивания. Достаточно просто от руки довернуть все болты до своего места. Потому что головка должна сесть на свое место без перекосов. Обязательно требуется проверить что под головку ничего не попало. Трос, шланги, провода. Открученные кронштейны.
Необходимо произвести предварительную затяжку болтов с моментом затяжки равным половине требуемого усилия. Это приблизительно 100 Н*М. Затяжку требуется произвести при помощи динамометрического ключа. Это условие считается обязательным. Динамометрический ключ не только позволяет установить требуемое усилие затяжки. Но еще пожалуй самое главное его преимущество. Заключается в том. Что это усилие будет одинаковым для всех болтов. Если головка не прижата с нужным усилием. То что болты затянуты равномерно важнее. Затяжка должна производиться строго по порядку согласно схемы затяжки

Окончательная затяжка ГБЦ д 240 производится с усилием 200 Н*м. Строго по порядку затяжки

Порядок затяжки ГБЦ д 240

Порядок затяжки предусматривает в какой очередности должен затягиваться каждый болт головки блока цилиндров предоставлен в виде следующей схемы

Схема затяжки гбц д 240

После того как головка полностью затянута устанавливаются коромысла и производится регулировка клапанов. Подробно регулировка клапанов описана в этой статье.

Затяжка ГБЦ и регулировка клапанов Д-245Е3

Проверка затяжки болтов крепления головки цилиндров

Проверку затяжки болтов крепления головки цилиндров производите по окончании обкатки и через каждые 40 тыс. км пробега на прогретом дизеле в следующем порядке:

— снимите колпак и крышку головки цилиндров;

— снимите ось коромысел с коромыслами и стойками;

— динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рисунке 1, и, при необходимости, произведите подтяжку.

Момент затяжки -220±10 Нм.

После проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.

Рисунок 1 — Схема последовательности затяжки болтов крепления головки цилиндров

Проверка зазора между клапанами и коромыслами

Зазоры между клапанами и коромыслами проверяйте и, при необходимости, регулируйте через каждые 20 тыс. км пробега, а также после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов.

Зазор между бойком коромысла и торцом стержня клапана при проверке на непрогретом дизеле (температура воды и масла не более 60°С) должен быть:

1) впускные клапаны — 0,25 мм;

2) выпускные клапаны — 0,45 мм.

При регулировке зазор между торцом стержня клапана и бойком коромысла на непрогретом дизеле устанавливайте:

впускные клапаны — 0,25 мм;

выпускные клапаны — 0,45 мм.

Рисунок 2 — Регулировка зазора в клапанах.

Регулировку производите в следующей последовательности:

— снимите колпак крышки головки цилиндров и проверьте крепление стоек оси коромысел;

— проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем поверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана в соответствии с рисунком 2 и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана.

После установки зазора затяните контргайку. По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров.

Порядок затяжки ГБЦ ЗИЛ-130 opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 29.01.2021 04:38:00
    [~DATE_ACTIVE_FROM] => 29.01.2021 04:38:00
    [ID] => 511400389
    [~ID] => 511400389
    [NAME] => Порядок затяжки ГБЦ ЗИЛ-130
    [~NAME] => Порядок затяжки ГБЦ ЗИЛ-130
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>
Указанный в инструкции по эксплуатации порядок затяжки ГБЦ ЗИЛ-130 — не пустая прихоть разработчиков. Пренебрежение требованиями технического регламента становится причиной возникновения серьезных, подчас неустранимых неисправностей. Зная это, квалифицированные специалисты, занимающиеся обслуживанием двигателей внутреннего сгорания, используют в процессе ремонта только информацию, взятую из достоверных источников.



 Конструктивные особенности ДВС

Силовой агрегат, устанавливаемый на грузовые автомобили ЗИЛ-130 разных модификаций, надежен и неприхотлив. Особенностями традиционной для шестидесятых годов двадцатого века компоновки являются:

Архитектура V8 с углом развала цилиндров 90°, обеспечивающее удобство компоновки мотора в подкапотном пространстве.
Блок цилиндров, отлитый из серого ковкого чугуна.
Нижнее расположение распределительного вала, соединенного с коленвалом передачей из двух косозубых шестерен.
Раздельные головки блоков цилиндров, отлитые из алюминиевого сплава АЛ4 и упрочненные до максимальной твердости HB 70 с помощью технологий закалки и старения.
Верхнее расположение клапанов. Усилие открытия передается на них посредством толкателей и установленных на валах коромысел.
Жидкостная система охлаждения, способная быстро отводить излишки тепла и поддерживать оптимальную для работы ДВС температуру даже при высоких нагрузках.

Порядок и момент затяжки ГБЦ ЗИЛ-130 определены при выполнении расчетов и подтверждены в ходе натурных испытаний.

Перечисленные технические решения хорошо зарекомендовали себя на практике. Разработчикам завода имени Лихачева удалось создать надежный и неприхотливый силовой агрегат, пробег которого, до капитального ремонта, составляет 500 тыс. км и более. Но это не означает, что выпускавшийся с 1962 по 2010 год движок стерпит откровенно варварское обращение. Порядок затяжки ГБЦ ЗИЛ-130 необходимо соблюдать для сохранения ресурса двигателя и достижения расчетных характеристик.

Вероятные поломки

При нагреве до рабочей температуры алюминиевый сплав, из которого изготавливаются головки блока цилиндров V-образного восьмицилиндрового мотора, используемого на грузовиках популярной модели, расширяется. Если порядок и момент затяжки ГБЦ ЗИЛ-130 не соблюден, это может стать причиной прогорания прокладки головки блока, образования трещин в стенках цилиндров, каналов смазки, рубашки охлаждения. Как следствие, возникают предпосылки для утечки охлаждающей жидкости и ее попадания внутрь:

Цилиндров. В небольших количествах вода или содержащиеся в антифризе спирты, присутствующие в составе топливной смеси, не способны причинить двигателю вред. Но увеличение их концентрации становится причиной сильной детонации, приводящей к прогоранию клапанов и компонентов цилиндропоршневой группы.
Системы смазки. При смешивании лубриканта и охлаждающей жидкости образуется эмульсия цвета кофе с молоком, не обладающая необходимой для работы ДВС консистенцией. Давление масла падает, что становится причиной разрушения сопрягаемых деталей, требующих постоянной подачи смазочных материалов.

Возможно и обратное. В отдельных случаях отработавшие газы или моторное масло попадают в систему охлаждения, ухудшая отвод тепла, и двигатель перегревается. Чтобы этого не происходило, необходимо соблюдать порядок затяжки головки ЗИЛ-130, закручивая болты с усилием, оговоренным в технической спецификации.

Последовательность действий и необходимые инструменты

Прежде чем приступать к работе, следует убедиться, что на сопрягаемых поверхностях отсутствуют загрязнения. Если детали ранее находились в эксплуатации, их следует очистить, используя специальный инструмент, растворители и моющие средства. Головку обязательно проверяют на плоскость и, если есть необходимость, шлифуют. После этого:

Проверяют целостность резьбы в отверстиях блока.
Укладывают прокладку головки блока.
Устанавливают узел на штатное место.
Ставят вал коромысел и шайбы.
Наживляют крепеж.
Соблюдая порядок затяжки ГБЦ ЗИЛ-130, закручивают болты с моментом 90 – 110 Нм.

Чтобы развить необходимое усилие не повредив ответственные детали, рекомендуется использовать:

Динамометрический ключ с длинным, не менее 1 метра, воротком. Как вариант – вороток, оснащенный динамометрической насадкой.
Шестигранную торцевую головку соответствующего размера, изготовленную из хромованадиевой стали. Применяя многогранные ключи из стали, упрочненной методом наклепа, вы рискуете слизать грани на болтах и повредить руки.

Тяните плавно, обеспечивая равномерный момент затяжки двигателя ЗИЛ-130. Рывки и ударные нагрузки недопустимы! Целесообразно выполнять все операции, закрепив мотор на специальном стенде. Но можно, если другого выхода нет, производить ремонт без снятия силового агрегата с автомобиля. Для удобства имеет смысл демонтировать крышку капота.

Порядок затяжки головки ЗИЛ-130

Если смотреть сверху, заворачивать болты начинают от центра, двигаясь против часовой стрелки по расходящейся спирали. Для наглядности порядок затяжки ГБЦ ЗИЛ-130 показан на рисунке ниже.

Подобная последовательность позволяет обеспечить плотное прилегание сопрягаемых поверхностей и снизить риск возникновения остаточных напряжений в конструкции. В том же порядке рекомендуется ослаблять болты при демонтаже узла.

Порядок и момент затяжки ГБЦ ЗИЛ-130 одинаков для обеих головок блока, зеркально расположенных на V-образном моторе. Лишь после того, как все указанные операции завершены, приступают к установке впускного коллектора, так называемого паука, и дополнительного оборудования.

Автомобилистам на заметку

В заключение несколько дельных советов, полезных и для начинающих автослесарей, и для опытных специалистов по ремонту техники:

Не пытайтесь выучить порядок затяжки головки блока ЗИЛ-130 наизусть. Ошибки случаются со всеми, даже с теми, у кого хорошая память. Лучше держать необходимую информацию под рукой и проверить данные перед началом работ.
Не используйте при ремонте двигателя пневматические или электрические гайковерты. При работе такого оборудования создаются значительные ударные нагрузки.
Не превышайте указанный в инструкции момент затяжки головки ЗИЛ-130. Вы можете повредить деталь или сорвать резьбу в блоке.

Если в вашем распоряжении нет необходимых инструментов, воспользуйтесь услугами специально оборудованных мастерских.
