Как отремонтировать шланги высокого давления?

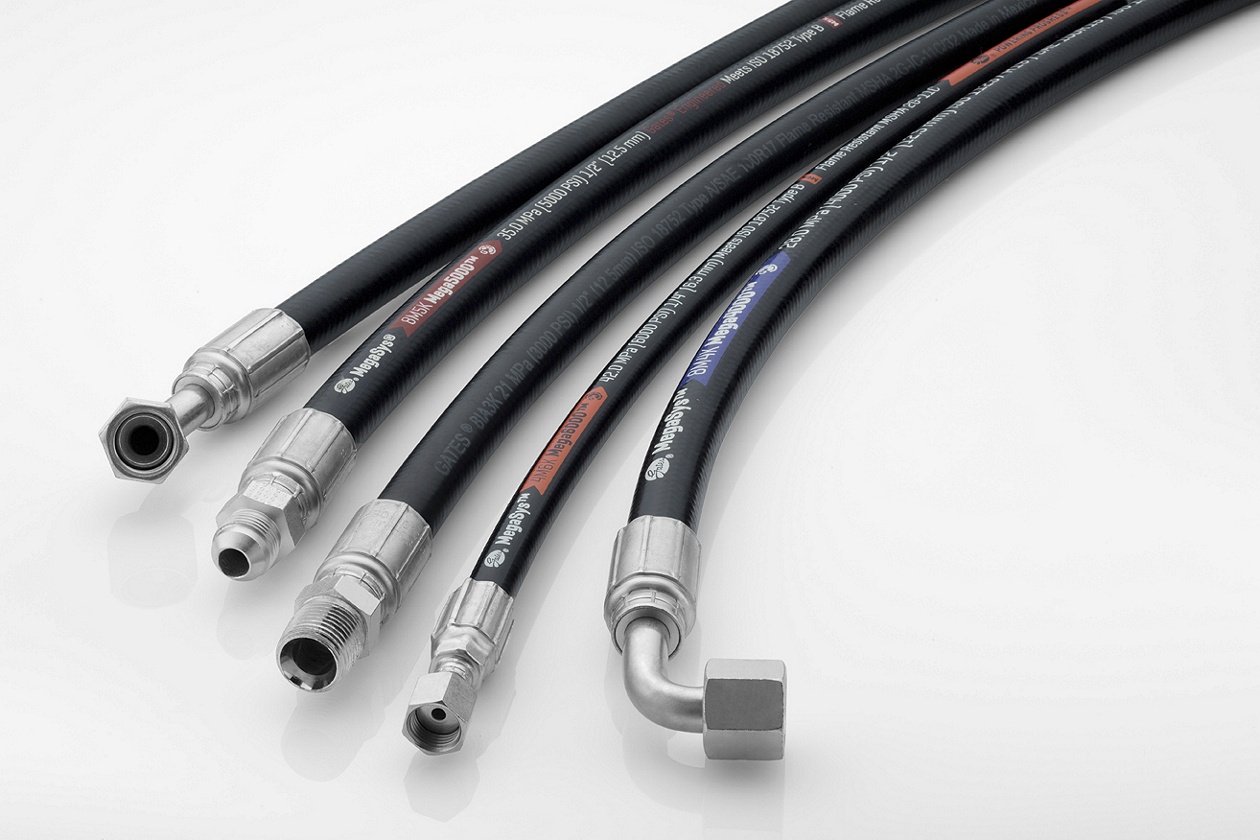

Шланги высокого давления, которые более привычно называть рукавами высокого давления или РВД, предназначаются для того, чтобы поглощать или создавать рабочие усилия, которые под воздействием высокого давления передаются через закачанные в них жидкости или газы. Рукава высокого давления применяются, в основном, в гидравлических и пневматических системах и механизмах. Кроме промышленного производства, РВД также встречаются и в автомобильном транспорте – в гидроусилителях руля и в гидравлических насосах высокого давления, например, наиболее распространённой у нас в стране марки Kӓrcher.

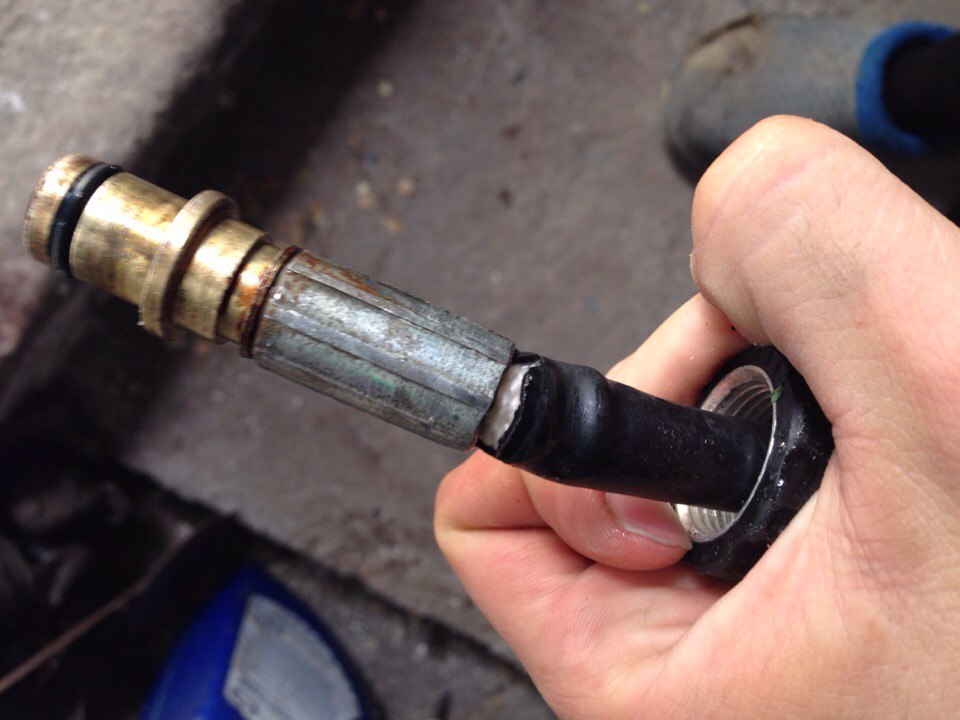

• Повреждения шлангов высокого давления
• Как происходит ремонт шлангов высокого давления?
• Ремонт шлангов ГУР

Повреждения шлангов высокого давления

Причины разрыва и трещин шлангов высокого давления можно подразделить на несколько видов:

1. Брак изготовителя. Зачастую это некачественно сделанный обжим стыка шланга и фитинга из-за использования некачественного или неотлаженного оборудования.

2. Повреждения, которые получены при эксплуатации основного механизма. Они возникают как порезы и разрывы РВД. Самой распространённой причиной этого является провисание шлангов высокого давления из-за некорректно подобранной длины.

3. Повреждения, получаемые из-за несоответствия параметров шлангов эксплуатационным условиям. Это может быть как срыв фитинга, так и разрыв РВД. В результате давление превышает допустимое, на которое рассчитан сам рукав.

4. Повреждения внешнего слоя, возникающие при использовании РВД в неправильном температурном режиме, на работу в котором шланг не рассчитан.

Важно знать! Для максимального ограждения рукавов высокого давления от возможных повреждений необходимо серьёзно проверять их характеристики и параметры на соответствие эксплуатационным условиям. Прежде всего, это расчётное значение максимально допустимого давления, температуры и минимального изгиба РВД.

К наиболее распространённым повреждениям шлангов высокого давления можно отнести следующие:

1. Сильно подверженные коррозии фитинги.

2. Излом РВД.

3. Истирание и изнашивание верхнего слоя рукава.

4. Закупорка шланга.

5. Разгерметизация соединения фитинга.

6. Срыв фитинга с рукава.

7. Протечка соединения фитинга.

8. Повреждение внутреннего резинового слоя в результате воздействия высоких температур.

Как происходит ремонт шлангов высокого давления?

Из всего вышеизложенного можно подвести некий итог, что ремонт шлангов высокого давления заключается в замене фитингов или определённых повреждённых участков РВД. Проводя замену, как в первом, так и во втором варианте потребуется обжим соединительной муфты. Технологически в обоих случаях эти действия практически идентичны.

Последовательность действий выглядит следующим образом:

1. Повреждённый шланг необходимо отсоединить от основного механизма.

2. Отрезаете новый рукав такого же размера, как и старый. Для замера необходимо брать расстояние между конечными торцами ниппелей. Лучше выбирать рукав, рассчитанный на максимально возможное давление в системе или хотя бы такой, который будет выдерживать большие нагрузки, чем заменяемый. При подборе необходимого диаметра руководствуйтесь маркировкой, указанной на рукавах. Заводская маркировка DN обозначает диаметр внутреннего канала шланга.

3. Если вам предстоит провести ремонт тяжёлого рукава, который рассчитан на выдерживание повышенного давления, его концы нужно зачистить изнутри и снаружи до металлической оплётки. Эту процедуру лучше проводить на окорочных станках.

4. Далее подберите необходимые фитинги. Это может доставить некие неудобства, ввиду того, что импортные детали могут быть изготовлены совершенно по разным стандартам. Если возникли затруднения, лучше замерить старый фитинг штангенциркулем и резьбомером. Это позволит наиболее точно подобрать необходимые параметры нового фитинга по таблицам.

5. Далее нужно опрессовать фитинги на обжимном станке. На каждый диаметр индивидуально подбираются съёмные кулачки.

6. Затем обязательно проверьте качество выполненной процедуры при помощи контрольного щупа. В идеале тестировать нужно на специально оборудованном испытательном стенде. Если соединение нестандартное, в ход идёт ремонтный фитинг. Для этого возьмите головку старого фитинга и припаяйте часть, которая должна будет опрессовываться. Данный метод подходит для экстренного ремонта шлангов гидроусилителя руля.

Ремонт шлангов ГУР

Шланги высокого давления гидроусилителя руля повреждаются, в основном, при вращении рулевого колеса, в процессе которого возникают серьёзные усилия. В результате происходит деформация эластичного элемента, который меняет размеры отверстий распределительного механизма, регулирующего перепады давления в гидравлическом цилиндре. Происходит износ рукава ГУРа, подведённого к ограничительному клапану.

Этот элемент рассчитан на определённое давление, которое варьируется в зависимости от марки и модели автомобиля: от 70 до 130 кГс/см2. При таком высоком давлении ремонт повреждённого шланга гидроусилителя при помощи хомутов или проволоки попросту невозможен. Остаются пара вариантов: либо заменить целиком трубку ГУРа, либо только её повреждённые части, смонтировав фитинги на новый шланг.

Замена и монтаж нового шланга гидроусилителя руля проводится так:

1. Поднимите домкратами переднюю часть транспортного средства.

2. Выверните до упора руль в левую сторону.

3. На шприц с иголкой насадите трубку из бачка ГУРа и откачайте всю жидкость.

4. Затем отсоедините рукав и заглушите рабочие отверстия системы гидравлики.

5. Точно соблюдая все параметры, подберите новый шланг. В противном случае функциональные качества гидроусилителя руля изменятся.

6. Установите новый шланг, залейте обратно жидкость и проверьте качество монтажа.

Сервис рукавов высокого давления — изготовление и ремонт РВД

Изготовление РВД  — по Вашим образцам или техническому заданию в наших мастерских по адресам:

Шоссе Революции 69 и п.Шушары ул.Ленина 23 к.1

Сервисные мастерские Parker Store компании ЛенГо осуществляют изготовление рукавов высокого давления, а также замену вышедшего из строя шланга высокого давления в гидравлических системах и на спецтехнике. Мы готовы выполнить в кратчайшие сроки заказы любого объема, а так же предоставить конкурентные цены на сервис шлангов и гидравлические комплектующие.

Транспортная доступность и расположение

Наши сервисные мастерские Parker Store расположены по адресу: Шоссе Революции 69, 1-й этаж бизнес-центра Ре-Форма и в п. Шушары, на ул.Ленина 23 к.1. Транспортная доступность – вблизи КАД, а значит это позволит Вам быстро добраться к нам из любой части города.   К Вашим услугам удобная парковка непосредственно у мастерской!

Заказ изготовления рукавов и сервиса шлангов высокого давления

Мы принимаем заказы на производство шлангов и рукавов высокого давления по телефону — что позволяет сэкономить Ваше время!  Вы так же можете приехать с образцами непосредственно в мастерскую. Мы подберём запчасти и изготовим РВД или шланг высокого давления при Вас в течении 15-30 минут!* Для обеспечения производственного процесса в сервисной мастерской всегда в наличии широкий выбор комплектующих.
*время исполнения услуги зависит от ее сложности. Оговаривается в момент приемки изделия, перед началом ремонта рукава высокого давления или сервиса шланга

Сервис шлангов и ремонт гидравлического трубопровода

Мастерская производит ремонт рукавов высокого давления всех типов. Мы изготавливаем шланги типов 1SN и 1SC, 2SN и 2SC, 4SP, 4SH, R13, R15, кроме того в наличии термопластиковые рукава, тефлоновые рукава, а так же другие специальные шланги высокого давления. Наша мастерская оснащена современным европейским оборудованием, что дает нам возможность изготавливать рукава диаметром от 3/16 до 2 дюймов. Мы также производим замену гидравлической трубки по образцу или чертежам. Наше оборудование позволяет: отрезать трубу необходимой длины, сгибать трубу под необходимый радиус, зачищать/снимать фаску, произвести установку врезного кольца на трубу по стандарту DIN2353, а так же развальцевать трубу под конус 37º для соединений типа SAE, JIC и фланцевых соединений типа Parflange.

Сервис  шлангов высокого давления в Санкт-Петербурге

Ремонт и сервис рукавов высокого давления в Санкт-Петербурге – это сервисная мастерская Parker Store компании ЛенГо. Мы гордимся опытом наших специалистов! Уже более 10 лет они изготавливают рукава исключительно из качественных европейских комплектующих. Услуги ремонт рукавов и сервис шлангов высокого давления оказывают в чётком соответствии с правилами и технологией производства.

Сервисная мастерская Parker Store ЛенГо это: во-первых, команда профессионалов, во-вторых, всегда высокое качество продукции, в-третьих, отлаженный производственный процесс. Здесь всегда в наличии широкий ассортимент запчастей и комплектующих. Наши специалисты обеспечивают всесторонний контроль качества и проверки на соответствие, поэтому мы предоставляем гарантию на работы 1 год!

Рукава и шланги высокого давления / Термопластиковые рукава / Промышленные шланги / Переходники / Защита для РВД / Быстроразъёмные соединения / Пневматика /  Камлоки / Насосы для дизеля и масла / Фильтры и фильтроэлементы / Гидравлическое масло / Гидравлическая прецизионная труба / Трубные соединения / Шаровые краны и клапаны / Фитинги и муфты / Хомуты / Манометры / Гидравлические аккумуляторы / Уплотнения / Герметики и фиксаторы резьбы

Как правильно свернуть шланг вручную без перегибов и без катушки?

Я увлекаюсь садоводством, и одним из самых полезных видов оружия в моем садовом арсенале является садовый шланг. Я использую его для полива своего сада, орошения ландшафта и для различных других задач в моем доме и вокруг него, таких как мойка машины и даже купание моего пушистого компаньона.

При надлежащем уходе и обслуживании ваш шланг прослужит много лет. Частью моей рутины по уходу за шлангом является правильное скручивание его после использования. Таким образом, вы предотвратите перегибы, которые могут привести к преждевременному износу. Правильное скручивание шланга занимает всего несколько минут, но преимущества велики.

Ознакомьтесь с советами о том, как правильно свернуть шланг вручную без катушки, чтобы избежать перегибов, а также с советами о том, как правильно свернуть спираль и получить удовольствие от полива без утечек.

Полезный совет:
При сворачивании шланга выпрямите его по всей длине, чтобы избавиться от перегибов и спутывания, прежде чем свернуть его. Чтобы убедиться, что шланг хорошо дренирован, вы можете опустить дальний конец шланга где-нибудь под гору, чтобы вода внутри могла вытекать. Никогда не храните шланг, предварительно не устранив перегибы, чтобы избежать возможного повреждения.

Как правильно свернуть садовый шланг вручную без перекручивания — без катушки

Ниже приведено подробное руководство по правильному сворачиванию шланга без катушки перед хранением во избежание перекручивания и запутывания. Как уже упоминалось, настоятельно не рекомендуется хранить шланг, предварительно не устранив перегибы и изгибы.

Что вам понадобится

По сути, все, что вам нужно, чтобы вручную свернуть шланг без катушки, — это сам шланг и что-то, чем можно закрепить катушку.

• Садовый шланг
• Эластичный шнур или веревка

Пошаговые инструкции: 9000 3

Ниже приведено простое пошаговое руководство, которому вы можете следовать, чтобы обеспечить отсутствие перегибов. катушка:

Шаг 1 — Освободите шланг.

Перед скручиванием отсоедините шланг от патрубка или источника воды. Точно так же удалите все приспособления, которые могут помешать процессу намотки.

Шаг 2. Убедитесь, что шланг пуст.

Никогда не храните шланг с водой внутри, так как это может нанести ненужный вред здоровью. Дайте воде, оставшейся внутри шланга, полностью вытечь. Поднимите один конец шланга, чтобы облегчить слив.

Шаг 3. Приготовьтесь свернуть шланг.

Положите один конец шланга на землю и сформируйте круг шириной 2 фута. Начните с конца шланга с гнездового соединителя – конца, в который вставляется другой соединитель, особенно если к вилочному соединителю присоединена насадка.

Шаг 4. Продолжайте скручивать шланг.

Продолжайте размещать шланг по кругу на земле. Чтобы избежать перегибов, дайте шлангу катиться, пока вы сматываете леску на земле.

Шаг 5 — Завершите процесс прокатки.

Полностью смотайте шланг, убедившись, что он не перекручен и не перекручен. Оберните банджи-шнур или веревочный шнур вокруг катушки и зацепите или завяжите его на месте, чтобы закрепить.

Посмотрите это видео, которое мы нашли в Интернете, и оно может оказаться вам полезным.

Советы по сворачиванию шланга

Ниже приводятся некоторые полезные советы, которые помогут вам всегда иметь идеально свернутый шланг для хранения, готовый к использованию без перекручивания и без утечек в любое время. .

1. Никогда не храните перегнутый шланг, так как это может привести к постоянным перегибам. Чтобы устранить перегибы, выпрямите шланг перед скручиванием. Вы можете приподнять один конец, чтобы слить воду, сворачивая шланг.
2. Перед подсоединением шланга проверьте, полностью ли установлены концевые шайбы с внутренней резьбой. Замените их, если они изношены. Убедитесь, что соединения выровнены и затянуты, чтобы избежать перекрестной резьбы. Если вам нужно часто подсоединять и отсоединять шланг, добавьте быстроразъемные фитинги, чтобы упростить подсоединение и отсоединение.
3. Когда он не используется, отсоедините шланг от источника воды. Откройте клапаны шланга или снимите насадки, чтобы сбросить давление и упростить сматывание шланга для хранения.
4. Сверните шланг в одном направлении. Используйте катушку для шланга , если она имеется, чтобы облегчить сматывание. Раскатайте рулет большего диаметра, если вам сложно получить аккуратный рулет маленького диаметра. Это поможет шлангу сохранить свою форму.
5. Никогда не храните шланг, предварительно полностью не осушив его, так как вода внутри может привести к разрыву шланга под воздействием солнечных лучей. А зимой отсоедините и слейте шланг, прежде чем хранить его в незамерзающем месте.

Окончательный вердикт

Хотя катушка для шланга облегчает скручивание и хранение шланга без перегибов, вы все же можете добиться идеальной и аккуратной скрутки, даже если катушка для шланга недоступна. Просто следуйте инструкциям по сворачиванию шланга вручную, а также советам, приведенным в этом посте, чтобы каждый раз получать удовольствие от полива без утечек и перегибов.

Пожалуйста, оставьте комментарий ниже, если вы нашли эту статью полезной, или поделитесь своими советами.

Рекомендуемые сопутствующие статьи:

Как намотать садовый шланг на катушку?

Просто смотав шланг и оставив его на открытом воздухе, вы можете сократить срок службы шланга. Вместо этого вы должны держать свой шланг аккуратно свернутым на катушке. Таким образом, вы можете защитить шланг от грязи, грязи и пятен. Использование правильного типа барабана для шланга также может сделать задачу разматывания и сматывания шланга более удобной.

Поливать свой сад очень весело. Тем не менее, для некоторых людей сматывание садового шланга после его использования недопустимо, особенно если вы используете длинный и извилистый шланг.

Катушка для шланга может облегчить задачу сматывания и уборки садового шланга после использования. Это также может помочь предотвратить скручивание и образование узлов, продлевая при этом срок службы.

Читайте дальше, чтобы узнать, как правильно намотать шланг на катушку, чтобы окончательно избавиться от проблемы перекручивания и всегда наслаждаться поливом без перекручивания и спутывания. Мы поделимся необходимыми инструментами, пошаговым руководством по намотке шланга на катушку, а также несколькими полезными советами.

Как намотать садовый шланг на ручную катушку:

Ниже приведено простое руководство по правильному ручному наматыванию шланга на катушку, а также все, что вам понадобится.

Что вам потребуется:

• Ручная катушка для шланга
• Садовый шланг
• Насадки для садового шланга
• Резиновая шайба
• Винт отвертка или плоскогубцы

Пошаговые инструкции:

Вот простые шаги:

Шаг 1. Подготовьте катушку для шланга.

Если вы используете новую катушку для шланга, распакуйте ее и следуйте инструкциям по установке, чтобы подготовить ее к использованию. Если вы используете существующую катушку для шланга, просто убедитесь, что она пуста и готова к использованию вашего садового шланга.

Шаг 2. Подготовьте шланг к скручиванию.

Если первый шаг не помог, отключите подачу воды. Выключите вентиль, расположенный в подвале или подвальном помещении. Слейте оставшуюся воду из крана, открыв его ручку.

Шаг 3. Протяните и подсоедините шланг.

Проденьте коннектор шланга с внутренней резьбой через направляющее отверстие барабана и навинтите его на водяное соединение барабана. Затяните фитинг плоскогубцами, чтобы обеспечить герметичное соединение, но не затягивайте слишком сильно, иначе вы можете сорвать резьбу или сломать пластиковые детали.

Совет:

Перед подсоединением шланговой муфты вставьте резиновую шайбу в нижнюю часть. Резиновые шайбы превосходят виниловые шайбы и помогают предотвратить неприятные утечки внутри барабана для шланга.

Шаг 4. Намотайте шланг.

Начните наматывать шланг на барабан барабана. Когда вы наматываете, не торопитесь и равномерно наматывайте шланг вперед и назад по барабану. Крепко держите шланг во время его вращения, чтобы избежать зазоров, которые могут зацепиться или занять слишком много места на барабане.

Совет:

Попросите кого-нибудь слегка придержать шланг, когда он проходит через направляющую. Этот метод позволяет вам сосредоточиться на наматывании шланга и удерживать его плотно на барабане.

Шаг 5 — Подсоедините шланг подачи.

Подсоедините короткий подающий шланг катушки к ближайшему источнику воды. Если ваша катушка оснащена дренажным шлангом, убедитесь, что он всегда опорожняется в безопасном месте.

Вот видео, которое может оказаться полезным при сворачивании шланга вручную.

Как свернуть садовый шланг в выдвижную катушку или в автоматическую катушку:

Автоматическая катушка для шланга более удобна и проста в использовании, чем ее ручной аналог. Как пружинные, так и моторные катушки значительно практичнее и проще в использовании.

Хотя для них по-прежнему требуются некоторые основные процедуры, ими можно управлять с минимальными усилиями. Чтобы каждый раз получать чистый рулон, просто выполните следующие действия.

Шаг 1. Подготовьте шланг к скручиванию.

Даже если вы используете автоматическую катушку, вам все равно необходимо избавиться от всех перегибов и перекручиваний, прежде чем наматывать. Итак, первый шаг — выпрямить шланг.

Шаг 2 — Распутать.

Избавьтесь от всех перегибов и изгибов. Это поможет машине работать плавно и избежать намотки рулонов в процессе намотки. Убедитесь, что шланг не спутался, когда он наматывается на барабан. Используйте свою руку в качестве ориентира, если это необходимо.

Шаг 3 — Смотать шланг.

Независимо от того, какая у вас катушка: пружинная или моторная, следующим шагом будет сматывание шланга. Однако процедура может различаться в зависимости от модели автоматического барабана для шланга.

а) При использовании барабана с пружинным приводом.

Освободите привод блокировки барабана. Легкий рывок за шланг приведет к отключению стопорного привода на катушках для шлангов с пружинным приводом. Барабан вращается, когда шланг естественным образом отскакивает после того, как тяга ослабляет натяжение пружины, создаваемое вытягиванием шланга из барабана.

b) При использовании барабана с приводом от двигателя.

Включите машину. Это делается нажатием кнопки питания, а не ее вытягиванием. Ваша задача просто направить шланг, пока он продолжает наматываться.

Шаг 4. Наблюдайте, как машина наматывает шланг.

Следите за тем, как машина наматывает шланг, просто чтобы убедиться, что шланг скручен должным образом. Таким образом, вы можете легко остановить машину, если что-то пойдет не так.

Советы по наматыванию шланга вручную на катушку

Следуйте этим советам при использовании ручной катушки.

При скручивании шланга вручную используйте обе руки. Наматывайте шланг одной рукой, затем используйте другую, чтобы направлять процесс намотки.

Всегда начинайте раскатывать с крайней левой или правой стороны барабана, чтобы создать подходящий базовый слой.

Советы по настройке выдвижного/автоматического шланга для втягивания

Вот несколько советов, которые помогут автоматическому или выдвижному барабану смотать шланг.

• Прежде чем начать втягивание, убедитесь, что кран закрыт.
• Медленно проведите садовый шланг назад.
• Чтобы помочь барабану втянуться, потяните за шланг.
• Потяните рычаг шлангового пистолета, чтобы сбросить давление воды.

Окончательный вердикт

Независимо от того, используете ли вы ручную или выдвижную/автоматическую катушку для шланга, она поможет предотвратить перекручивание и спутывание, а также продлит срок службы вашего садового шланга. Независимо от типа катушки для шланга, которую вы используете, первым шагом всегда является выпрямление шланга и удаление спутанных узлов при подготовке к намотке.

Следуйте инструкциям и советам, приведенным здесь, чтобы обеспечить удобное и приятное использование садового шланга без перегибов.

Вы можете оставлять комментарии и отзывы или делиться своими советами ниже.
