Включение фар, габаритов, противотуманок (ближний и дальний свет) Lada Largus / Лада Ларгус

Управление световыми приборами осуществляется с помощью левого подрулевого переключателя.

Рис. 3.9.1. Левый рычаг подрулевого переключателя (в вариантном исполнении)

Рычаг сочетает в себе функции управления наружными устройствами освещения и световой сигнализации.

Наружное освещение включается независимо от положения ключа в выключателе зажигания, поэтому, покидая автомобиль, убедитесь, что наружное освещение выключено (во избежание разрядки аккумуляторной батареи).

Если наружное освещение останется включенным после извлечения ключа из выключателя зажигания, то при открывании двери водителя прозвучит предупреждающий звуковой сигнал об оставшихся включенными световых приборах.

Рис. 3.9.2. Кольца управления на левом рычаге подрулевого переключателя (в вариантном исполнении)

Рис. 3.9.3. Кольца управления на левом рычаге подрулевого переключателя (в вариантном исполнении)

На левом рычаге подрулевого переключателя расположены кольца управления наружным и противотуманным освещением (рис. 3.9.2 и 3.9.3):
1 — Кольцо управления наружным освещением.
2 — Кольцо управления противотуманным освещением (функционирует только при включенном наружном освещении).

Для включения наружного освещения поверните кольцо управления наружным освещением 1. которое имеет следующие положения:

«0» — при выключенном двигателе наружное освещение выключено, при включенном двигателе включены дневные ходовые огни (ДХО). Положение фиксированное.

— включены передние и задние габаритные огни, а также фонарь освещения заднего номерного знака. Положение фиксированное. ДХО выключены. Габаритные огни могут включаться в любой момент, независимо от состояния выключателя зажигания.

— при включенном зажигании включен ближний/ дальний свет фар (в зависимости от положения рычага переключателя световой сигнализации). Положение фиксированное.

«AUTO» — в вариантном исполнении при включенном зажигании включена система автоматического управления (включение и выключение) фарами ближнего света и габаритными огнями. Положение фиксированное.

Для включения противотуманного освещения (в туман, метель и др. условиях недостаточной видимости) поверните кольцо управления 2, которое имеет следующие положения:
«0» или «—» — выключено. Положение фиксированное.

— включен задний противотуманный фонарь. Включение возможно только при включенных фарах ближнего света или дальнего света или передних противотуманных фарах (при наличии). Положение нефиксированное. Для отключения повторно поверните кольцо управления.

— в вариантном исполнении включены передние противотуманные фары. Включение возможно при включенных габаритных огнях. Положение нефиксированное. Для отключения повторно поверните кольцо управления.

Положения левого рычага подрулевого переключателя (рис. 3.9.4):

Рис. 3.9.4. Положения левого рычага подрулевого переключателя (в вариантном исполнении)

I — нейтральное положение. Включен ближний свет фар, если кольцо управления наружным освещением находится в положении — (ближний/дальний свет фар). Фиксированное положение.
II — включены указатели левого поворота. Нефиксированное положение. Указатели поворота функционируют в течение трех циклов включения/выключения.
Ill — включены указатели левого поворота. Фиксированное положение.
IV — включены указатели правого поворота. Нефиксированное положение. Указатели поворота функционируют в течение трех циклов включения/выключения.
V — включены указатели правого поворота. Фиксированное положение.
VI — на себя, подача светового сигнала. Кратковременное включение дальнего света фар независимо от положения кольца управления наружным освещением. Нефиксированное положение.
VII — от себя, включен дальний свет фар, если кольцо управления наружным освещением находится в положении (ближний/дальний свет фар) либо, в вариантном исполнении, в положении «AUTO» (автоматическое управление), если автоматически включились фары ближнего света. Фиксированное положение.

• Во время движения автомобиля, при ухудшении видимости дорожного полотна при включенных световых приборах, необходимо остановиться и очистить световые приборы.
• При приближении к встречным или попутным автомобилям всегда переключайте дальний свет на ближний. Дальний свет фар может временно ослепить других водителей, что может привести к аварии.
• Используйте противотуманные фары и противотуманные фонари только по назначению и не забывайте выключать их, когда в них нет необходимости, чтобы не мешать другим участникам движения.

• Не включайте наружное освещение при сильно загрязненных рассеивателях световых приборов или когда они закрыты непрозрачными материалами, т. к. это может привести к разрушению в виде растрескивания или оплавления рассеивателей по причине его перегрева. Сильное загрязнение рассеивателей можно определить визуально: наличие слоя грязи или снега, которое не позволяет отчетливо видеть через рассеиватель лампы или другие детали. В этом случае необходимо очистить рассеиватели световых приборов.
• Во избежание разряда аккумуляторной батареи во время остановок и стоянок автомобиля с выключенным двигателем не оставляйте без необходимости включенными внешние световые приборы (фары и фонари).

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ ФАР БЛИЖНЕГО СВЕТА И ГАБАРИТНЫХ ОГНЕЙ

В вариантном исполнении автомобиль оснащается датчиком освещенности. Датчик освещенности совмещен с датчиком дождя и расположен в едином блоке 1 (рис. 3.9.5) на ветровом стекле за зеркалом заднего вида.

Рис. 3.9.5. Датчик освещенности и датчик дождя (в вариантном исполнении)

Система автоматического управления включением/выключением фар ближнего света и габаритных огней включается кольцом управления наружным освещением (положение «AUTO») и работает только при включенном зажигании от датчика освещенности.

Система автоматического управления обеспечивает включение и выключение фар ближнего света, а также габаритных огней (передних и задних) и фонарей освещения заднего номерного знака в зависимости от уровня внешней освещенности. Например, в сумерках, а также при въезде в тоннель или гараж. Автоматическое выключение вышеперечисленных огней произойдет при увеличении внешней освещенности.

Включение системы автоматического управления не снимает с водителя ответственности за соблюдение требований безопасности и Правил дорожного движения.
Если в момент автоматического включения ближнего света фар левый рычаг подрулевого переключателя находился в положении VII (включен дальний свет фар), то для включения дальнего света на длительное время необходимо вернуть его в положение I (нейтральное положение) и затем перевести левый рычаг в положение VII — включен дальний свет фар.

В вариантном исполнении после выключения зажигания, если кольцо управления наружным освещением находится в положении «AUTO», внешние световые приборы будут выключены автоматически через некоторое время. Для возможности длительного включения габаритных огней в темное время суток необходимо при выключенном зажигании перевести кольцо управления наружным освещением из положения «AUTO» в положение — включены габаритные огни.

Подрулевой переключатель старой модификации (работа аналогична)

Габаритные огни

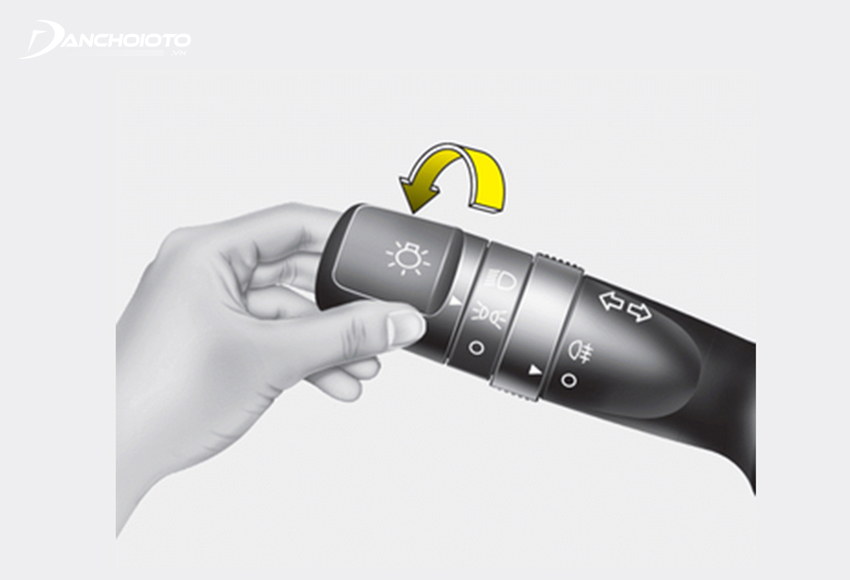

Поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом.

Фара ближнего света

Поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом. На приборном щитке загорится соответствующая сигнальная лампа.

Фара дальнего света

В случае если уже включен ближний свет, то для включения дальнего света потяните рычаг подрулевого переключателя 1 на себя. На приборном щитке загорится соответствующая сигнальная лампа.

Чтобы вновь включить ближний свет фар, еще раз передвиньте рычаг переключателя на себя.

Противотуманные фары

Примите во внимание, что в случае необходимости включить противотуманные фары, должны быть включены габаритные лампы и фары ближнего света. Обычно, передние противотуманные фары включаются на случай тумана, метели, дождя или в случае серьезной ограниченности видимости.

Поверните среднее кольцо 3 рычага подрулевого переключателя в положение, при котором метка 4 совместится с соответствующим символом.

Противотуманные фары включаются, только в том случае если уже включены наружные осветительные приборы. При включении на щитке загорается соответствующая лампа.

Не забывайте выключать противотуманные фары, когда в них нет нужды, чтобы не мешать другим водителям.

Задний противотуманный фонарь

Выключение наружного освещения

Установите крайнее кольцо рычага подрулевого переключателя 1 или 3 в первоначальное положение.

Пожалуйста, придерживайтесь соответствующих правил дорожного движения при применении световых устройств.

Общая информация о пользовании

Во время управления транспортным средством в дождливый день, стекло окна быстро будет охлаждаться и температура у стекла внутри транспортного средства быстро снижаться, поэтому влага, оставшаяся в воздухе будет накапливаться и создавать конденсат. При этом вода будет появляться на внутренней стороне стекла окон. Причина появления конденсата на внутренней поверхности стекла передней фары — таже самая. Другими словами, количество воды, находящейся в воздухе увеличится при росте температуры и в случае снижения температуры, вода будет накапливаться и создавать конденсат, известный как туман.

Если на световой арматуре транспортного средства появляется конденсат то после включения дальнего и ближнего света, конденсат, что появился на стекле передних фар, начнет рассеиваться и исчезнет через 1 час — это является нормальным явлением. Если нет, то внутри может находиться вода. Обратитесь к соответствующей СТО для осуществления ремонта.

При замене электрической лампочки, внимательно проверяйте установку каждой части фары для того, чтобы убедиться в правильности установки и хорошей изоляции! В противном случае могут произойти серьезные последствия из-за попадания внутрь воды или пыли!

Струя воды высокого давления не должна использоваться для мытья моторного отделения, особенно осветительной арматуры. В противном случае, через высокое давление струи части световой арматуры могут ослабиться и отойти, и может намокнуть вентиляционное отверстие, электропроводка и электрические соединители.

В следствие чего, вода, что будет находиться внутри световой арматуры или пар, не рассеются, что приведет к созданию большого количества конденсата.

Маркировка фар ближнего и дальнего света

Информация о видах и маркировке фар не слишком востребована при эксплуатации приборов освещения автомобиля. Но все меняется в ситуациях, когда необходимо правильно выбрать лампы на замену, или при ремонте и восстановлении оптики. И первым, на что необходимо обратить внимание в этом случае становится маркировка фар, обозначения помогающие быстро определиться и подобрать необходимые изделия для любой марки авто. Итак, что же нам «дает» изучение аббревиатуры. Давайте разберемся.

Что такое маркировка

Маркировка — постоянный символ, включающий данные о стране-производителе, номере и категории фар. Вместе с тем обозначения являются подтверждением сертификации соответствия товара международным нормам. Буквы и цифры находятся на корпусе или стекле. Детальное рассмотрение вопроса, поможет получить информацию:

о наличии составленного по форме международного разрешения на использование;
о типе света;
об освещенности (ВОЧ) в люксах;
о направленности передвижения;
о модификациях, которым подверглась данная модель.

Конечно, при замене фар владельцы автомобилей чаще всего доверяют рекомендациям специалистов СТО. Однако самостоятельное изучение вопроса не будет лишним. Это поможет найти оптимальный вариант для каждой марки авто, а в определенных случаях избежать покупки подделки и даже сэкономить.

Маркировка фар

Согласно требованиям Правил ЕЭК ООН № 19 и ГОСТ Р 41.19-99 «Единообразные предписания, касающиеся сформированного по форме утверждения противотуманных фар для автотранспортных средств», фары должны быть сертифицированы и маркированы. Маркировка представляет собой четкий и нестираемый знак международного согласия с информацией о стране, выдавшей утверждение, его номере, категории фары и др. Маркировка проставляется на рассеивателе и на корпусе фары, если рассеиватель может быть отделен от него, или на защитном стекле фары. Маркировка автомобильных фар содержит большой объем полезной информации, нужно только научиться правильно ее расшифровывать.

Знак международного положения с кодом страны

Знак официального положения включает в себя:

круг с проставленной в нем буквой «Е» (обозначен значением 1 на рисунке ниже) и указанием отличительного номера европейской страны по каталогу (в США используется аббревиатура «DOT»), где была одобрена данная автомобильная оптика;
номер официального положения, первые две цифры, предоставляющие информацию о серии поправок, включающих самые последние значительные технические изменения;
дополнительные обозначения. Например, на габаритных огнях ставится буква «А» (цифра 2 на рисунке), на передних противотуманных фарах — буква «В», а на фарах с пластмассовым рассеивателем – «PL».

Ниже представлен каталог стран, ратифицировавших «Соглашение о принятии единообразных технических предписаний для колесных транспортных средств»:

Германия
Франция
Италия
Нидерланды
Швеция
Бельгия
Венгрия
Чешская Республика
Испания
Югославия
Великобритания
Австрия
Люксембург
Швейцария
не присвоен
Норвегия
Финляндия
Дания
Румыния
Польша
Португалия
Российская Федерация
Греция
не присвоен
Хорватия
Словения
Словакия
Беларусь
Эстония
не присвоен
Босния и Герцеговина

Категории фар

В настоящее время на автомобили могут быть установлены фары только одного из трех типов: с традиционными автолампами накаливания, с галогенными лампами и с газоразрядными источниками света, например, ксеноном. На международном уровне приняты следующие обозначения категорий фар:

Лампы накаливания: С — ближний, R — дальний, CR — двухрежимный, C/R — оба.
Галогенные лампы накаливания (на рисунке под цифрой 3): НС — ближний, HR — дальний, HCR — двухрежимный, HC/R — ближний или дальний.
Газоразрядные лампы (ксеноновые лампы, на рисунке они показаны под цифрой 4): DC — ближний, DR — дальний, DCR — двухрежимный свет, DC/R — ближний или дальний свет.

Техрегламент: до и после

Необходимо неукоснительно следовать заводской маркировкой и не сочетать несочетаемое. Так, например, установка ксенона в обычные автомобильные фары без соответствующих маркировок «DC», «DR» и «DCR» может угрожать безопасности дорожного передвижения. До вступления в силу нового технического регламента, принятого 23 сентября 2010 года, это квалифицировалось как административное правонарушение и предусматривало наказание в виде лишения прав на срок от 6 месяцев до одного года с конфискацией световых приборов. Согласно внесенным изменениям, установка ксенона в непредназначенные для этого фары возможна при условии оснащения их устройством фароочистки (омывателем) и автокорректором угла наклона фар.

Направление передвижения

Наличие стрелки на фаре (обозначение 6 на рисунке) говорит о том, что фара предназначена для левостороннего передвижения, если стрелки нет — то для правостороннего. Фара с двухсторонней стрелкой предназначена и для левостороннего, и для правостороннего трафика.

Начальный угол наклона фары

Кроме того, производитель обязан маркировать начальный угол наклона ближнего света на корпусе фары или на специальной табличке под капотом. Как обычно, начальный угол составляет 1,0 — 1,5%.

Фирмы-производители

Вот список ведущих производителей автомобильной оптики: AL, Aspock, Bosch, Britax, Carello, CEV, Cobo, Gmak, Hella, Ermax, Europoint, Koito, Ichikoh, Icjpoint, Imasen, Jokon, Lescoa, OEW, Olsa, Oсвар, Rinder, Reiluxia, Rubbolite, TRW, THK, Schefenacker, Seima, Sylvania, Sidler, Socop, Stanley, SWF, Superpoint, Valeo, Vignal, Yorka, ZKW, ULO и другие.

Освещенность

Последнее поколение автомобильных фар имеет на стекле числовую отметку (на рисунке она значится под цифрой 5), обозначающую яркость фары в люксах: 7.5; 10; 12.5; 17.5; 20; 25; 27.5; 30; 37.5; 40; 45; 50.

Важным моментом, требующим повышенного внимания, становится интенсивность освещенности дорожного полотна во время перемещения в ночное время. Правильно подобранные лампы позволят избежать аварийных ситуаций, нередко происходящие при ослеплении водителей встречных транспортных средств. Показатель освещенности находится рядом с буквой официального положения, и обозначается аббревиатурой ВОЧ (ведущее основное число). Единицы на фаре указывают максимальную силу света, зависящую от дальности действия устройства. Маркировка используется только на фарах дальнего света, и составляет не более 150000 кд. Суммарные показания, при этом, не должны превышать 225000 кд (что указано в законодательстве). Чаще всего для транспорта используются фары с параметрами ВОЧ от 7, 5 до 50.

Примеры схем знаков официального утверждения

Фара, с проставленным приведенным выше знаком составленного по форме согласия, представляет собой фару, согласованную в Нидерландах (Е4) под номером составленнго по форме положения 2439 и соответствующую требованиям настоящих Правил в их первоначальном виде (00).

Ближний свет предназначен только для правостороннего перемещения (так как отсутствует какая-либо стрелка). Число 30 означает, что максимальная сила света луча дальнего света составляет от 86 250

Фара, с нанесенным изображением знака официального утверждения, представляет собой фару, соответствующую требованиям настоящих Правил в отношении как ближнего, так и дальнего света, и предназначена:

Слева: только для левостороннего перемещения

Справа: для левостороннего и правостороннего движения после соответствующей

Фара, с нанесенным изображенным знаком официального утверждения, представляет собой фару с рассеивателем из пластического материала, соответствующую требованиям настоящих Правил в их первоначальном виде в отношении газоразрядного источника света только для ближнего света, и предназначена:

Слева: для обеих систем дорожного движения

Справа: только для правостороннего движения

Идентификация фары ближнего света с рассеивателем из пластического материала, отвечающая требованиям настоящих Правил и объединяющаяся, группирующаяся или совмещающаяся с галогенным огнем дальнего света, предназначенным для обеих систем дорожного движения.

Слева: ближний свет не включается одновременно с галогенным огнем дальнего света. Ближний свет предназначен только для правостороннего движения.

Справа: ближний свет не включается одновременно с другой совмещенной фарой.

Символы освещения автомобиля | GOFAR

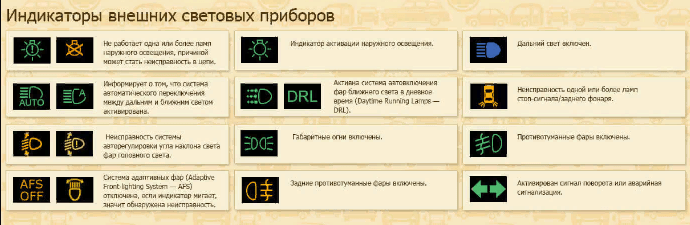

Символы освещения

Символы освещения автомобиля

Эти символы освещения автомобиля и индикаторы относятся к системе освещения вашего автомобиля и обычно имеют зеленый, желтый или синий цвет.

Некоторые сообщают вам, используются ли фонари или есть ли неисправность или проблема с этой частью системы освещения.

Быстрое решение: Приложение GOFAR автоматически диагностирует проблему и может сэкономить 1000 долларов на дорогостоящем ремонте автомобиля. Узнать больше или купить сейчас.

Примечание : символы на приборной панели и сигнальные лампы автомобиля могут отличаться от приведенных ниже индикаторов на приборной панели. Цвета и/или рисунки могут отличаться. Дополнительную информацию см. в руководстве по эксплуатации вашего автомобиля.

Индикатор ближнего света

Индикатор означает, что на автомобиле включен ближний свет. Получить диагностическое приложение

Не горит лампа

Световой индикатор означает, что внешнее освещение автомобиля не работает должным образом. Получить диагностическое приложение

Индикатор габаритного света

Световой индикатор загорается при использовании обычных фар. Получить диагностическое приложение

Включены задние противотуманные фары

Световой индикатор означает, что включены задние противотуманные фары. Получить диагностическое приложение

Индикатор автоматического включения дальнего света

Световой индикатор означает, что система автоматического включения дальнего света включила дальний свет фар. Получить диагностическое приложение

Система адаптивного освещения

Световой индикатор загорается при включении адаптивного головного света. Получить диагностическое приложение

Передние противотуманные фары

Световой индикатор означает, что передние противотуманные фары включены. Получить диагностическое приложение

Неисправность внешнего освещения

Световой индикатор означает, что любое внешнее освещение вашего автомобиля не работает. Получить диагностическое приложение

Световой индикатор дальнего света

Световой индикатор означает, что фары дальнего света вашего автомобиля включены или используется функция мигания дальним светом.
Получить диагностическое приложение

Датчик дождя и освещенности

Световой индикатор означает наличие проблемы с системой датчиков. Стеклоочистители и фары не будут работать автоматически. Получить диагностическое приложение

Корректор фар

Световой индикатор загорается, если обнаружена проблема с системой корректора фар. Получить диагностическое приложение
