Что обозначают значки на приборной панели Тойота

Как расшифровываются пиктограммы на приборной панели Toyota

Пиктограммы на приборной панели. Их существует великое множество, и как говорится на разные случаи жизни. Одни предупреждают водителя предостерегая от будущих возможных будущих неприятностей, другие просто информируют и работе тех или иных систем машины, ну а третьи буквально кричат о неисправности. По статистике обладателем одних из самых многообразных по количеству символов на приборной панели остается Тойота. Поэтому в данной статье постараемся как можно полнее раскрыть все предупреждающие знаки, которые могут загореться на приборной панели Toyota.



Разумеется, при обычной эксплуатации автомобиля вам будет вовсе необязательно знать какой значок что обозначает на приборной панели Toyota, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.



Но жизнь учит нас тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха и в том числе самый крупный автопроизводитель в мире может совершать ошибки. Это значит, что в течении жизни авто даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, «приборка может в один прекрасный день вспыхнуть предательскими огнями, словно новогодняя ёлка. Всему виной может оказаться банальный заводской брак. К сожалению, от ошибок на сборочном конвейере никто не застрахован.



Смотрите также: 12 автомобильных хаков, о которых должен знать любой автомобилист



Прежде чем случится неприятность и придется, вглядываясь в приборную панель просматривать мануал или нашу статью, спешим предупредить вас о том, что некоторые индикаторы на определенных комплектациях моделей Toyota достаточно редки. Поэтому мы публикуем список самых распространенных обозначений с наиболее популярных автомобилей Тойота.



Не бойтесь предупреждающих символов на приборной панели

В конце вступительного слова хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый раз вовремя включения зажигания. Это нормальная практика, говорящая о том, что компьютер автомобиля начинает проверку датчиков и систем автомобиля. Паниковать стоит только в том случае, если эти значки не погаснут.



И наконец, также помните, что некоторые предупреждающие значки могут предупредить вас об общих недугах автомобиля, не называя конкретную проблему. При появлении на приборной панели такого индикатора, необходимо незамедлительно обратиться в сервис для прохождения диагностики.

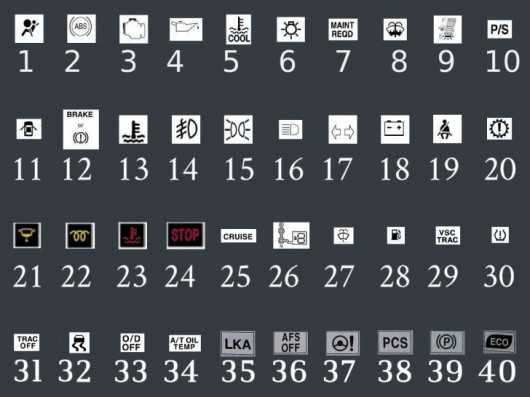

1. Индикатор предупреждения подушек безопасности - указывает на проблемы, связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться при ручном отключении одной или нескольких подушек безопасности.



2. Предупреждение неисправности антиблокировочной системы - говорит, что в антиблокировочной системе ABS (которая предотвращает блокировку колес при резком торможении, и помогает водителю сохранить контроль над машиной) обнаружена ошибка или датчик нуждается в замене. Значок также может появится, если на один из датчиков налипло слишком много грязи или если вы использовали автомобиль в спортивном режиме, с быстрыми ускорениями и резкими торможениями, что могло «обмануть» систему ABS. Тот же эффект даст застрявший в грязи или снегу автомобиль, на котором одно или несколько колес будут буксовать.



3. Индикатор неисправности двигателя - это, наверное, самый страшный индикатор на приборной панели из всех. Многие люди увидя его сразу думают, что произошла поломка двигателя. Однако все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме и мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.

Действительно опасаться стоит в том случае, если одновременно при появлении индикации мотор начал издавать посторонние звуки или пропала тяга. Но в любом случае посещение СТО- ОБЯЗАТЕЛЬНО!



4. Значок давления масла – говоря простым языком, если загорелся этот значок, это будет означать, что давление масла в двигателе слишком низкое или слишком высокое, так что необходимо проверить его уровень перед дальнейшим вождением. Индикатор может также предупредить о неисправности масляного насоса поврежден или о появлении пробки в масляной магистрали. Неправильная вязкость масла может стать еще одной причиной появления пиктограммы.



5. Низкая температура охлаждающей жидкости двигателя говорит о том, что охлаждающая жидкость двигателя имеет слишком холодную температуру для данного мотора. Если индикатор не исчезает, после того как автомобиль проехал несколько километров пути, что-то пошло не так, обратитесь к механику. Термостат (клапан, который позволяет охлаждающей жидкости проходить через радиатор) или электрический вентилятор могут по ошибке работать постоянно с максимальным охлаждением двигателя.



Автозапчасти от А до Я: Устройство автомобилей для новичков



Проблему нельзя назвать серьезной, но двигатель работающий не на оптимальной температуре будет потреблять больше топлива и выбрасывать в атмосферу больше выхлопных газов чем положено.



6. Индикатор ближнего света- сообщает вам, что ближний свет или дневные ходовые/габаритные огни включены. Если индикатор имеет восклицательный знак, вы должны проверить фары, так как одна или несколько лампочек перегорели.



7. Необходимость техобслуживания - информирует вас о том, что масло и соответствующие фильтры должны быть заменены в рамках текущего технического обслуживания. Сообщение на мульти-информационном дисплее (если он у вас есть) может предупредить вас за несколько сотен километров о приближающемся графике технического обслуживания прежде чем загорится основной индикатор.



8. Предупреждающий знак низкого уровня жидкости в бачке омывателя - информирует вас о том, что нужно долить омывающей жидкости.



9. Предупреждение о необходимости дозаправиться - если последняя полоска на индикаторе загорается или мигает, нужно заехать на АЗС и пополнить бак.



10. Предупреждение системы электроусилителя - указывает о наличии проблемы с электроусилителем. В запущенном варианте вы почувствуете наличие проблемы своими руками, когда руль Тойоты станет тяжелым как на КамАЗе. Не опасно, но и не приятно. Посетите сервис.



11. Предупреждение об открытых дверях

- означает, что одна или несколько дверей открыты или не полностью закрыты.



12. Индикатор парковочного тормоза - информирует вас о поднятом стояночном тормозе. Если вы отпустили стояночный тормоз, а знак не пропал, вероятно есть проблема, и вы должны проверить тормоза автомобиля. Тормозным дискам или колодкам может потребоваться замена.



13. Предупреждение о повышенной температуре охлаждающей жидкости - означает, что двигатель слишком горячий и скоро наступят необратимые последствия. Заглушите мотор и вызовите механика или отбуксируйте машину в ближайший сервис. Если индикация сработала при холодном пуске, предупреждение может быть вызвано коротким замыканием, неисправным датчиком или ошибкой компьютера. В любом случае отвезите автомобиль к механику.



14. Индикатор противотуманных фар - информирует вас о том, что противотуманки включены.



15. Индикатор габаритных огней - проинформирует о том, что стояночные огни (дневные ходовые огни/габаритные огни) ВКЛЮЧЕНЫ.



16. Пиктограмма дальнего света - информирует вас о том, что дальний свет включен. Убедитесь, что в ночное время вы не слепите встречных и попутных автомобилистов.



17. Стрелки, указывающие на работу поворотников - предупреждают вас о включенных поворотниках или работающей аварийной сигнализации.



18. Аварийная лампочка предупреждения аккумулятора - в основном, она сообщит вам, что аккумулятор не заряжается правильно или не заряжается вовсе. В основном отображается, когда двигатель выключен, а свет или радио включены.



19. Значок ремня безопасности - вы или пассажир(ы) должны пристегнуть ремень безопасности.



20. Индикатор работы трансмиссии - указывает на неисправность в трансмиссии. Обычно появляется на автомобилях с АКПП, когда коробка по какой-то причине перестает должным образом исполнять свои прямые обязанности. Мы не рекомендуем самостоятельно передвигаться на автомобиле, если индикатор включился.



21. Предупреждающий символ топливного фильтра - если продолжает гореть, это указывает на то, что в топливном фильтре была обнаружена вода. Не паникуйте, если в момент, когда появилось предупреждение на приборной панели вы были за рулем у вас есть достаточно времени чтобы посетить сервис и избавится от воды.



22. Индикатор свечей накаливания (предпусковые свечи) - он появится, когда на улице холодно и будет информировать вас о том, что свечи внутри двигателя начали прогрев камеры сгорания (в дизельных двигателях). Не запускайте двигатель, пока индикатор не погаснет. Если он не исчезает слишком долго, в автомобиле появилась неисправность свечей накаливания или слишком холодно.



23. Тот же самый индикатор, что был в пункте № 13, но другого цвета. Заглушите двигатель, потому что ему слишком жарко.



24. Пиктограмма STOP - нормально, если она появляется, при запуске автомобиля, но если так пойдет и дальше, пока вы едете вместе с № 13 или 5, это действительно означает, что вы должны остановиться.



25. Индикатор круиз-контроля – говорит о том, что система круиз-контроля включена. Как правило, вы можете отключить ее, нажав на тормоз.



26. Индикатор положения передачи – показывает на какой вы передаче.



27. Тот же самый индикатор, что был в пункте № 8. Долить жидкость в стеклоомыватель.



28. Тот же самый индикатор, что был в пункте № 9. Требуется заправка.



29. Контроль устойчивости автомобиля или сигнальная лампа Traction Control - если индикация не гаснет, таким образом она предупреждает, что существует проблема с одной из данных систем.



30. Индикатор давление в шинах - означает, что давление в одной или нескольких шинах низкое или слишком высокое. Очень удобная система оповещения которая предупредит вас о проколе.



31. Индикатор отключения контроля тягового усилия - это предупреждает вас, что вы отключили противобуксовочную систему.



32. Индикатор скольжения транспортного средства - он включится при движении по снегу, льду, грязи или очень мокрой дороге и будет означать, что автомобиль буксует и система контроля тяги работает для обеспечения максимального сцепления с дорожным покрытием.



33. Индикатор Overdrive OFF- информирует вас, что система овердрайв выключена.



34. Предупреждение о температуре масла в автоматической коробке передач – температура масла в трансмиссии слишком высока, вы должны снизить скорость движения или даже остановиться, чтобы дать ему остыть. Неправильное трансмиссионное масло может привести к перегреву компонентов КПП. Отвезите автомобиль в сервис, если проблема не устранилась.



35. Lane Keeping Assist – неполадки, связанные с системой, которая удерживает ваш автомобиль на полосе движения. Не убирайте руки с руля.



36. Adaptive Front Lighting  - автоматическая система, которая производит переключение между фарами ближнего и дальнего света не работает правильно.



37. Тот же самый индикатор, что был в № 10



38. Pre Collision System - предупреждает вас о том, что система которая помогает предотвратить фронтальное столкновение не работает. Ведите машину осторожнее и обратитесь в сервис для решения проблемы.





39. Индикация стояночного тормоза - информирует вас о том, что стояночный тормоз включен.



40. Индикатор Экологичного/Экономичного режима - сообщает вам, что вы едете в ЭКО режиме для экономии топлива.



Что это значит? Простое руководство по автомобильным терминам



Чтобы доскональней изучить мат. часть вашей Тойота, не забудьте прочитать инструкции по эксплуатации, поставляемую в комплекте с автомобилем. Ездите аккуратно, всегда вовремя выполняйте регулярное техническое обслуживание и используйте оригинальные запасные части и технические жидкости, разработанные специально для вашей модели.

www.1gai.ru

Что значат знаки на панели Тойота

Этих знаков существует очень много, они предназначены для всех случаев жизни на дороге. Одни оповещают про возникновение возможных проблем, другие уведомляют о функционировании отдельных деталей транспортного средства, а третьи ярко заявляют о существующей поломке. Одними из самых многогранных значений на панели авто являются пиктограммы Тойоты. Сегодня мы поговорим о них детально, чтобы вы знали, что они означают.

В случае спокойного передвижения вам не нужно знать, что означает та или иная картинка. Они никогда не дадут о себе знать, если все хорошо.

Но мы всегда должны быть подготовленными к неприятностям, чтобы знать, как с ними бороться. В народе говорят, что даже один раз в году и палка стреляет, поэтому один из самых престижных брендов может давать сбой. Заводские браки никто не отменял.

Некоторые значения на панели авто мирового производители очень редки. Мы поговорим о самых актуальных проблемах, которые могут возникнуть при эксплуатации авто Toyota.

Не стоит паниковать, если загорелся какой-нибудь индикатор. Имейте в виду, что некоторые ярлычки могут свидетельствовать о наличии какой-нибудь неисправности машины. При этом определенная проблема не будет названа. При появлении на панели подобного значка, стоит приехать в диагностический цент.

Подушки безопасности

Когда загорается этот значок, то у вас в автомобиле появилась какая-то проблема с защитными подушками. Система должна быть проверена специалистами. Если вы сами отключили защитную функцию, также появится этот сигнал.

Поломка антиблокировочной системы

Указывает на наличие ошибки или на то, что прибор следует заменить. Если одно из устройств очень сильно загрязнено, тогда появится индикатор. Также, когда ваш автомобиль функционировал в спортивном режиме, появляется сигнал. Если колеса транспортного средства вдруг начали буксовать, система сработает аналогично.

Поломка мотора

Данный сигнал предупреждает о том, что прибор сломался либо произошел сбой системы и мотор перестал функционировать в нормальном режиме, вследствие чего выбрасывает большое количество вредных компонентов в атмосферу.

Если двигатель издает какие-то лишние звуки, необходимо побеспокоиться. Но поехать на станцию нужно в любом случае.

Давление масла

Когда появляется данный индикатор, имейте в виду, что давления не хватает либо оно зашкаливает. Обязательно проверьте его перед тем, как сядете за руль. Ярлычок свидетельствует о поломке насоса либо в пробке магистрали.

Низкая температура охлаждающей жидкости мотора

Для вашего двигателя данная температура не подходит, поэтому и появляется значок. Если он не исчезает, стоит обратиться к специалисту. Мотор, который функционирует не на правильной температуре, будет поглощать больше бензина и выбрасывать в окружающую среду больше вредных веществ.

Ближний свет

Индикатор заявляет о том, что свет либо габариты включены. При наличии восклицательного знака целесообразно проверить фары.

Потребность техобслуживания

Извещает, что масло и фильтры нуждаются в замене в пределах текущего технического сервиса.

Знак, предупреждающий о недостаточном объеме жидкости

Требует от вас, чтобы вы залили жидкость в омывающий бак.

Необходимо дозаправиться

Когда на панели появляется последняя полоса индикатора, вам следует посетить заправку.

Система электроусилителя

Свидетельствует о том, что с электроусилителем возникли определенные проблемы. Вы об этом узнаете, когда руль станет тяжелым. Обязательно поезжайте на сервис.

Значок открытые двери

Говорит о том, что дверные конструкции автомобиля нужно закрыть.

Парковочный тормоз

Указывает на поднятый тормоз. Если вы его отпустили, а значок не исчез, то вероятнее всего, существует проблема и вам следует проверить свои тормоза. Им может понадобиться замена.

Высокая температура охлаждающей жидкости

Мотор очень горяч, что может привести к непоправимым последствиям. Заглушите его и позвоните специалисту либо прикотите автомобиль в сервис. Как бы там ни было, вам необходима помощь профессионалов.

Противотуманные огни

Извещает вас о том, что включены противотуманные фары.

Габариты

Информирует о включении стояночных фар.

Дальний свет

Это значит, что включен дальний свет. Контролируйте, что вы не слепите другие машины.

Поворотники

Указывают на включенные поворотники либо на то, что функционирует аварийная сигнализация.

Лампочка предупреждения аккумулятора

Как правило, она говорит о том, что аккумулятор заряжается неверно либо вовсе не хватает подзарядки.

Ремень безопасности

Необходимо пристегнуться.

Работа трансмиссии

Свидетельствует о поломке трансмиссии. Возникает, когда коробка перестает функционировать. Не стоит самостоятельно водить автомобиль, когда индикатор загорелся.

Значок топливного фильтра

Если загорелся, это свидетельствует о том, что появилась вода. Не стоит истерить, если вы находились за рулем. У вас есть время на то, чтобы приехать в сервис и устранить эту проблему.

Свечи накаливания

Возникает, если на улице холодно и указывает на то, что свечи в моторе начали прогревать камеру сгорания. Не стоит запускать мотор пока значок не потушится. Если он не пропадает в течении длительного времени, значит, возникла поломка.

Значок СТОП

Это нормально, если возникает при зажигании, но если не пропадает, вам стоит остановится.

Круиз контроль

Извещает вас о том, что данная система функционирует. Если пожелаете, можете ее отключить, затормозив.

Положение передачи

Отображает, на какой вы едите передаче.

Контроль стойкости авто

Если не пропадает, значит указывает на существовании поломки в одной из этих систем.

Давление в колесах

Указывает на неправильное давление в колесах. Предупреждает о проколе.

Отключение контроля тяги

Оповещает о том, что у вас отключена противобуксовочная система.

Скольжение автомобиля

Включается в случае начала передвижения по снегу, грязи или влажности. Машина буксует и функционирует тяга, чтобы обеспечить максимальное сцепление с поверхностью.

Овердрайв Офф

Говорит о том, что функционирует система овердрайв.

Предупреждение о температуре масла

Температура масла очень большая и поэтому вам необходимо уменьшить скорость передвижения либо стать на место.

Чтобы быть полностью осведомленным в системе своего авто, изучите инструкцию пользования. Никогда не гоните и передвигайтесь аккуратно. Постоянно проходите технический сервис, пользуйтесь только оригинальными запасными деталями и жидкостями.



« Назад

autogarant.su

Символы, значки, индикаторы и обозначения приборной панели автомобиля

Решил добавить все информацию  про символы, значки, индикаторы и обозначения приборной панели автомобиля.
Первые 3 фото — символы VW.
Следующие 13 фото — в принципе всё что есть из символов, значков и индикаторов на все авто.
И в конце — так, на всякий случай, кое что на английском.

Буду рад если данный мой труд вам пригодится.



VW-1





VW-2





VW-3



auto.mirtesen.ru

Что обозначают значки на приборной панели Тойота

Как расшифровываются пиктограммы на приборной панели Toyota

Пиктограммы на приборной панели. Их существует великое множество, и как говорится на разные случаи жизни. Одни предупреждают водителя предостерегая от будущих возможных будущих неприятностей, другие просто информируют и работе тех или иных систем машины, ну а третьи буквально кричат о неисправности. По статистике обладателем одних из самых многообразных по количеству символов на приборной панели остается Тойота. Поэтому в данной статье постараемся как можно полнее раскрыть все предупреждающие знаки, которые могут загореться на приборной панели Toyota.

Разумеется, при обычной эксплуатации автомобиля вам будет вовсе необязательно знать какой значок что обозначает на приборной панели Toyota, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.

Но жизнь учит нас тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха и в том числе самый крупный автопроизводитель в мире может совершать ошибки. Это значит, что в течении жизни авто даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, «приборка может в один прекрасный день вспыхнуть предательскими огнями, словно новогодняя ёлка. Всему виной может оказаться банальный заводской брак. К сожалению, от ошибок на сборочном конвейере никто не застрахован.

Прежде чем случится неприятность и придется, вглядываясь в приборную панель просматривать мануал или нашу статью, спешим предупредить вас о том, что некоторые индикаторы на определенных комплектациях моделей Toyota достаточно редки. Поэтому мы публикуем список самых распространенных обозначений с наиболее популярных автомобилей Тойота.

Не бойтесь предупреждающих символов на приборной панели

В конце вступительного слова хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый раз вовремя включения зажигания. Это нормальная практика, говорящая о том, что компьютер автомобиля начинает проверку датчиков и систем автомобиля. Паниковать стоит только в том случае, если эти значки не погаснут.

И наконец, также помните, что некоторые предупреждающие значки могут предупредить вас об общих недугах автомобиля, не называя конкретную проблему. При появлении на приборной панели такого индикатора, необходимо незамедлительно обратиться в сервис для прохождения диагностики.



1. Индикатор предупреждения подушек безопасности — указывает на проблемы, связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться при ручном отключении одной или нескольких подушек безопасности.



2. Предупреждение неисправности антиблокировочной системы — говорит, что в антиблокировочной системе ABS (которая предотвращает блокировку колес при резком торможении, и помогает водителю сохранить контроль над машиной) обнаружена ошибка или датчик нуждается в замене. Значок также может появится, если на один из датчиков налипло слишком много грязи или если вы использовали автомобиль в спортивном режиме, с быстрыми ускорениями и резкими торможениями, что могло «обмануть» систему ABS. Тот же эффект даст застрявший в грязи или снегу автомобиль, на котором одно или несколько колес будут буксовать.



3. Индикатор неисправности двигателя — это, наверное, самый страшный индикатор на приборной панели из всех. Многие люди увидя его сразу думают, что произошла поломка двигателя. Однако все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме и мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.

Действительно опасаться стоит в том случае, если одновременно при появлении индикации мотор начал издавать посторонние звуки или пропала тяга. Но в любом случае посещение СТО- ОБЯЗАТЕЛЬНО!



4. Значок давления масла – говоря простым языком, если загорелся этот значок, это будет означать, что давление масла в двигателе слишком низкое или слишком высокое, так что необходимо проверить его уровень перед дальнейшим вождением. Индикатор может также предупредить о неисправности масляного насоса поврежден или о появлении пробки в масляной магистрали. Неправильная вязкость масла может стать еще одной причиной появления пиктограммы.



5. Низкая температура охлаждающей жидкости двигателя говорит о том, что охлаждающая жидкость двигателя имеет слишком холодную температуру для данного мотора. Если индикатор не исчезает, после того как автомобиль проехал несколько километров пути, что-то пошло не так, обратитесь к механику. Термостат (клапан, который позволяет охлаждающей жидкости проходить через радиатор) или электрический вентилятор могут по ошибке работать постоянно с максимальным охлаждением двигателя.

Проблему нельзя назвать серьезной, но двигатель работающий не на оптимальной температуре будет потреблять больше топлива и выбрасывать в атмосферу больше выхлопных газов чем положено.

6. Индикатор ближнего света— сообщает вам, что ближний свет или дневные ходовые/габаритные огни включены. Если индикатор имеет восклицательный знак, вы должны проверить фары, так как одна или несколько лампочек перегорели.



7. Необходимость техобслуживания — информирует вас о том, что масло и соответствующие фильтры должны быть заменены в рамках текущего технического обслуживания. Сообщение на мульти-информационном дисплее (если он у вас есть) может предупредить вас за несколько сотен километров о приближающемся графике технического обслуживания прежде чем загорится основной индикатор.



8. Предупреждающий знак низкого уровня жидкости в бачке омывателя — информирует вас о том, что нужно долить омывающей жидкости.



9. Предупреждение о необходимости дозаправиться — если последняя полоска на индикаторе загорается или мигает, нужно заехать на заправку и пополнить бак.



10. Предупреждение системы электроусилителя — указывает о наличии проблемы с электроусилителем. В запущенном варианте вы почувствуете наличие проблемы своими руками, когда руль Тойоты станет тяжелым как на КамАЗе. Не опасно, но и не приятно. Посетите сервис.



11. Предупреждение об открытых дверях — означает, что одна или несколько дверей открыты или не полностью закрыты.



12. Индикатор парковочного тормоза — информирует вас о поднятом стояночном тормозе. Если вы отпустили стояночный тормоз, а знак не пропал, вероятно есть проблема, и вы должны проверить тормоза автомобиля. Тормозным дискам или колодкам может потребоваться замена.



13. Предупреждение о повышенной температуре охлаждающей жидкости — означает, что двигатель слишком горячий и скоро наступят необратимые последствия. Заглушите мотор и вызовите механика или отбуксируйте машину в ближайший сервис. Если индикация сработала при холодном пуске, предупреждение может быть вызвано коротким замыканием, плохом датчиком или ошибкой компьютера. В любом случае отвезите автомобиль к механику.



14. Индикатор противотуманных фар — информирует вас о том, что противотуманки включены.



15. Индикатор габаритных огней — проинформирует о том, что стояночные огни (дневные ходовые огни/габаритные огни) ВКЛЮЧЕНЫ.



16. Пиктограмма дальнего света — информирует вас о том, что дальний свет включен. Убедитесь, что в ночное время вы не слепите встречных и попутных автомобилистов.



17. Стрелки, указывающие на работу поворотников — предупреждают вас о включенных поворотниках или работающей аварийной сигнализации.



18. Аварийная лампочка предупреждения аккумулятора — в основном, она сообщит вам, что аккумулятор не заряжается правильно или не заряжается вовсе. В основном отображается, когда двигатель выключен, а свет или радио включены.



19. Значок ремня безопасности — вы или пассажир(ы) должны пристегнуть ремень безопасности.



20. Индикатор работы трансмиссии — указывает на неисправность в трансмиссии. Обычно появляется на автомобилях с АКПП, когда коробка по какой-то причине перестает должным образом исполнять свои прямые обязанности. Мы не рекомендуем самостоятельно передвигаться на автомобиле, если индикатор включился.



21. Предупреждающий символ топливного фильтра — если продолжает гореть, это указывает на то, что в топливном фильтре была обнаружена вода. Не паникуйте, если в момент, когда появилось предупреждение на приборной панели вы были за рулем у вас есть достаточно времени чтобы посетить сервис и избавится от воды.



22. Индикатор свечей накаливания (предпусковые свечи) — он появится, когда на улице холодно и будет информировать вас о том, что свечи внутри двигателя начали, прогрев камеры сгорания (в дизельных двигателях). Не запускайте двигатель, пока индикатор не погаснет. Если он не исчезает слишком долго, в автомобиле появилась неисправность свечей накаливания или слишком холодно.



23. Тот же самый индикатор, что был в пункте № 13, но другого цвета. Заглушите двигатель, потому что ему слишком жарко.



24. Пиктограмма STOP — нормально, если она появляется, при запуске автомобиля, но если так пойдет и дальше, пока вы едете вместе с № 13 или 5, это действительно означает, что вы должны остановиться.



25. Индикатор круиз-контроля – говорит о том, что система круиз-контроля включена. Как правило, вы можете отключить ее, нажав на тормоз.



26. Индикатор положения передачи – показывает на какой вы передаче.



27. Тот же самый индикатор, что был в пункте № 8. Долить жидкость в стеклоомыватель.



28. Тот же самый индикатор, что был в пункте № 9. Требуется заправка.



29. Контроль устойчивости автомобиля или сигнальная лампа Traction Control — если индикация не гаснет, таким образом она предупреждает, что существует проблема с одной из данных систем.



30. Индикатор давление в шинах — означает, что давление в одной или нескольких шинах низкое или слишком высокое. Очень удобная система оповещения которая предупредит вас о проколе.



31. Индикатор отключения контроля тягового усилия — это предупреждает вас, что вы отключили противобуксовочную систему.



32. Индикатор скольжения транспортного средства — он включится при движении по снегу, льду, грязи или очень мокрой дороге и будет означать, что автомобиль буксует и система контроля тяги работает для обеспечения максимального сцепления с дорожным покрытием.



33. Индикатор Overdrive OFF— информирует вас, что система овердрайв выключена.



34. Предупреждение о температуре масла в автоматической коробке передач – температура масла в трансмиссии слишком высока, вы должны снизить скорость движения или даже остановиться, чтобы дать ему остыть. Неправильное трансмиссионное масло может привести к перегреву компонентов КПП. Отвезите автомобиль в сервис, если проблема не устранилась.



35. Lane Keeping Assist – неполадки, связанные с системой, которая удерживает ваш автомобиль на полосе движения. Не убирайте руки с руля.



36. Adaptive Front Lighting  - автоматическая система, которая производит переключение между фарами ближнего и дальнего света не работает правильно.



37. Тот же самый индикатор, что был в № 10



38. Pre Collision System — предупреждает вас о том, что система, которая помогает предотвратить фронтальное столкновение не работает. Ведите машину осторожнее и обратитесь в сервис для решения проблемы.



39. Индикация стояночного тормоза — информирует вас о том, что стояночный тормоз включен.



40. Индикатор Экологичного/Экономичного режима — сообщает вам, что вы едете в ЭКО режиме для экономии топлива.



Чтобы доскональней изучить мат. часть вашей Тойота, не забудьте прочитать инструкции по эксплуатации, поставляемую в комплекте с автомобилем. Ездите аккуратно, всегда вовремя выполняйте регулярное техническое обслуживание и используйте оригинальные запасные части и технические жидкости, разработанные специально для вашей модели.

Информационное издание: Новости гаи, дтп, штрафы пдд, ГИБДД, Экзамен ПДД онлайн. Техосмотр

Читайте также:

sovavto.org

Сигнальные индикаторы на приборной панели Toyota Corolla

3. Сигнальные индикаторы на приборной панели

Сигнальный индикатор тормозной системы

Этот сигнальный индикатор загорается, когда ключ зажигания в положении «ON»
- При затягивании стояночного тормоза
Этот индикатор загорается на несколько секунд при повороте ключа зажигания в положение «ON» даже после отпускания стояночного тормоза
- При низком уровне тормозной жидкости.
Предупреждение!
Продолжать нормальную езду при низком уровне тормозной жидкости опасно. Проверьте ваш автомобиль у любого авторизованного дилера или ремонтника фирмы Toyota или другого должным образом квалифицированного профессионала в следующих случаях:
- Сигнальный индикатор не загорается, даже если затянут стояночный тормоз, когда ключ зажигания в положении «ON».
- Световой индикатор не загорается, даже если ключ зажигания поворачивается в положение «ON» при отпущенном стояночном тормозе.

Кратковременное включение предупреждающего сигнального индикатора во время работы не указывает на проблему.
Предупреждение!
Если происходит любая из следующих ситуаций, немедленно остановите Ваш автомобиль в безопасном месте и обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требовании ям профессионалу.
- Сигнальный индикатор не гаснет даже после отпускания стояночного тормоза при работающем двигателе.
В этом случае тормоза могут не работать должным образом, и тормозной путь вашего автомобиля станет больше. Сильно нажмите на тормозную педаль и немедленно остановите автомобиль.
- Сигнальный индикатор тормозной системы продолжает гореть вместе с сигнальным индикатором «ABS».
В этом случае не только антиблокировочная система тормозов неисправна, но и автомобиль становится чрезвычайно нестабильным во время торможения.

Напоминающий сигнальный индикатор и зуммер ремня безопасности водителя

Этот световой индикатор напоминает вам о необходимости пристегнуть ремень безопасности. Как только ключ зажигания переводится в положение «ON» или «START», напоминающий сигнальный индикатор мигает, если ремень безопасности водителя не пристегнут.
Пока водитель не пристегнет ремень, напоминающий сигнальный индикатор будет мигать. Если скорость автомобиля поднимается выше 15км/ч, а ремень безопасности остается не пристегнутым, зуммер будет звучать в течение 30 секунд. Затем, если ремень безопасности все еще не пристегнут, зуммер будет звучать в другом тоне в течение следующих 90 секунд. Если скорость автомобиля опустится ниже 15км/ч, зуммер продолжит звучать. Чтобы выключить зуммер, пристегните ремень безопасности.

Напоминающий сигнальный индикатор и зуммер ремня безопасности переднего пассажира

Этот сигнальный индикатор напоминает вам о необходимости пристегнуть ремень безопасности переднего пассажира. Как только ключ зажигания переводится в положение «ON» или «START», напоминающий световой индикатор мигает, если пассажир находится на переднем сидении, а ремень безопасности не пристегнут. Пока пассажир не пристегнет ремень, сигнальный индикатор будет мигать. Если скорость автомобиля поднимается выше 15 км/ч, а ремень безопасности остается не пристегнутым, зуммер будет звучать в течение 30 секунд. Затем, если ремень безопасности все еще не пристегнут,
зуммер будет звучать в другом тоне в течение следующих 90 секунд. Если скорость автомобиля опустится ниже 15 км/ч, зуммер продолжит звучать. Чтобы выключить зуммер, пристегните ремень безопасности. Если на сиденье переднего пассажира помещен багаж или другой груз, в зависимости от его веса и расположения на сидении встроенные в подушку сиденья датчики могут определить давление и привести к миганию напоминающего сигнального индикатора.

Предупреждающий сигнальный индикатор разрядки аккумуляторной батареи

Этот световой индикатор предупреждает, что аккумуляторная батарея разряжается Если он загорается во время езды, есть проблема где-то в системе зарядки. Однако зажигание двигателя будет продолжать работать, пока аккумуляторная батарея не разрядится. Выключите кондиционер, вентилятор, радиоприемник и т.п., и направляйтесь к ближайшему любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу.
Предупреждение!
Не продолжайте езду, если приводной ремень двигателя поврежден или его натяжение ослабло.

Предупреждающий сигнальный индикатор низкого давления масла в двигателе

Этот световой индикатор предупреждает, что давление масла в двигателе слишком низкое. Если этот сигнал мигает или горит во время езды, съедьте с дороги в безопасное место и немедленно остановите двигатель. Обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу за помощью. Сигнальный индикатор может иногда вспыхивать при работе двигателя на холостом ходу или может ненадолго загораться после резкой остановки. Это не является причиной для беспокойства, если индикатор затем гаснет при небольшом ускорении двигателя. Сигнальный индикатор может загореться, когда уровень масла крайне низкий. Он не предназначен для контроля низкого уровня масла, уровень масла необходимо проверять с помощью масляного щупа.
Предупреждение!
Не водите автомобиль при горящем сигнальном индикаторе даже на короткое расстояние. Это может стать причиной повреждения двигателя.

Сигнальный индикатор неисправности двигателя

Этот индикатор загорается в следующих случаях:
a. На некоторых моделях топливный бак полностью пуст.
b. Есть проблема где-то в двигателе, электрической системе автоматической коробки передач или системе электронного управления дроссельной заслонкой.
Если она загорается во время езды в случае Ь, как можно скорее обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу для проверки/ремонта вашего автомобиля.

Двигатель 3ZZ-FE

Если скорость двигателя не повышается, когда педаль акселератора нажата, возможно, есть проблема где-то в системе электронного управления дроссельной заслонкой. В этом случае может появиться вибрация. Однако если вы будете сильнее и медленнее нажимать на педаль акселератора, вы сможете продолжать движение на низких скоростях. Как можно скорее обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу для проверки вашего автомобиля.
Даже если аномалия системы управления дроссельной заслонкой исправляется при езде на низкой скорости, система может не восстановиться, пока не будет остановлен двигатель и ключ зажигания повернут в положение «АСС» или «LOCK».
Предупреждение!
Будьте особенно внимательны, не допускайте неправильного управления педалью.

Предупреждающий сигнальный индикатор низкого уровня топлива

Этот индикатор загорается, когда уровень топлива в баке приближается к нулю. Как можно скорее заправьте бак. На склонах и поворотах из-за перемещения топлива в баке предупреждающий сигнальный индикатор низкого уровня топлива, может загореться раньше, чем обычно.

Предупреждающий сигнальный индикатор антиблокировочной системы

Этот индикатор загорается при повороте ключа зажигания в положение «ON». Если антиблокировочная система и вспомогательная тормозная система работают нормально, через несколько секунд индикатор гаснет. Затем, в случае неисправности одной из этих систем, индикатор загорится снова. Когда Предупреждающий сигнальный индикатор антиблокировочной системы горит (и предупреждающий сигнальный индикатор тормозной системы не горит), антиблокировочная система тормозов, вспомогательная тормозная система, система контроля тягового усилия и система контроля стабилизации автомобиля не работают, но тормозная система еще работает, как обычно.
Когда предупреждающий сигнальный индикатор антиблокировочной системы горит (и предупреждающий световой индикатор тормозной системы не горит), антиблокировочная система не работает, так что колеса могут заблокироваться во время внезапного торможения или торможения на скользкой дороге. Если происходит любая из следующих ситуаций, это означает неисправность где-то в компонентах, контролируемых системой предупреждающих сигнальных индикаторов. Как можно скорее обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу для технического обслуживания автомобиля.
- Индикатор не загорается при повороте ключа зажигания в положение «ON» или продолжает гореть.
- Индикатор загорается во время езды.
Кратковременное включение индикатора во время езды не указывает на наличие неисправностей.
Предупреждение!
Если предупреждающий сигнальный индикатор антиблокировочной системы продолжает гореть вместе с предупреждающим сигнальным индикатором тормозной системы, немедленно остановите ваш автомобиль в безопасном месте и обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу.
В этом случае не только антиблокировочная система неисправна, но и автомобиль становится чрезвычайно нестабильным во время торможения.

Предупреждающий сигнальный индикатор «VSC»

Этот индикатор предупреждает о наличии проблемы где-то в системе контроля стабилизации автомобиля или в системе контроля тягового усилия.
Этот индикатор загорается при повороте ключа зажигания в положение «ON» и гаснет через несколько секунд. Если индикатор загорается во время езды, система не работает. Однако, т.к. нормальное торможение работает, для продолжения езды проблемы нет.
В следующих случаях обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу:
- Индикатор не загорается после поворота ключа зажигания в положение «ON».
- Индикатор продолжает гореть после поворота ключа зажигания в положение «ON».
- Индикатор загорается во время езды.
Сигнальный индикатор «TRC OFF» загорится при включении предупреждающего сигнального индикатора «VSC», даже если выключатель «TRC OFF» не нажат.

Предупреждающий сигнальный индикатор незакрытой двери

Этот индикатор горит, пока все боковые двери и задняя дверь полностью не закрыты.

Предупреждающий сигнальный индикатор подушек безопасности

Этот индикатор загорается при повороте ключа зажигания в положение «ON». Приблизительно через 6 секунд индикатор гаснет. Это означает, что система подушек безопасности и натяжных механизмов передних ремней безопасности работает нормально.
Эта система предупреждающих сигнальных индикаторов контролирует узел датчиков подушек безопасности, датчики передних подушек безопасности, датчики боковых подушек безопасности, датчики боковых и оконных подушек безопасности, датчики оконных подушек безопасности, датчик положения сиденья водителя, скобы ремня безопасности водителя, кнопку выключения подушек безопасности, сигнальный индикатор «AIRBAG OFF», узлы натяжных механизмов передних ремней безопасности, пиропатроны, предупреждающий сигнальный индикатор, внутреннюю электропроводку и источники питания.
Если происходит любая из следующих ситуаций, это означает неисправность где-то в компонентах, контролируемых системой предупреждающих сигнальных индикаторов. Как можно скорее обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу для технического обслуживания автомобиля.
- Сигнальный индикатор не загорается при повороте ключа зажигания в положение «ON» или остается гореть в течение более 6 секунд или мигает.
- Индикатор загорается или мигает во время езды.

Предупреждающий сигнальный индикатор электрического усилителя рулевого управления

Этот сигнальный индикатор загорается при повороте ключа зажигания в положение «ON». Если предупреждающий сигнальный индикатор системы электроприводного рулевого управления работает надлежащим образом, он гаснет через несколько секунд. Если есть неисправность в системе, индикатор загорается снова. Если происходит любая из следующих ситуаций, это означает неисправность где-то в компонентах, контролируемых системой предупреждающих сигнальный индикаторов. Как можно скорее обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу для технического обслуживания автомобиля.
- Индикатор не загорается при повороте ключа зажигания в положение «ON» или продолжает гореть.
- Индикатор загорается во время езды.
Включение сигнального индикатора при длительном форсировании двигателя может не означать наличие неисправности. Чтобы выключить сигнальный индикатор, перезапустите двигатель и начните движение.
Предупреждение!
Если предупреждающий сигнальный индикатор электрического усилителя рулевого управления загорается, как можно скорее доставьте те Ваш автомобиль к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому соответствующему требованиям профессионалу
В этом случае для рулевого управления потребуется приложить большее усилие, чем обычно. Ведите ваш автомобиль, крепко держа рулевое колесо.

Проверка сервисных напоминающих индикаторов (за исключением предупреждающего сигнального индикатора низкого уровня топлива)

1. Затяните стояночный тормоз.
2. Откройте одну из боковых дверей, крышку багажника или заднюю дверь. Предупреждающий сигнальный индикатор незакрытой двери должен загореться.
3. Закройте все боковые двери, крышку багажника и заднюю дверь. Предупреждающий сигнальный индикатор незакрытой двери должен погаснуть.
4. Поверните ключ зажигания в положение «ON», но не заводите двигатель.
Все сервисные напоминающие индикаторы, кроме предупреждающего сигнального индикатора незакрытой двери, должны загореться. Предупреждающие сигнальные индикаторы «ABS», «VSC» и электрического усилителя рулевого управления гаснут через несколько секунд.
Предупреждающий сигнальный индикатор подушек безопасности гаснет приблизительно через 6 секунд.
Если какой-либо из сервисных напоминающих индикаторов или зуммеров не функционирует, как описано выше, как можно скорее проверьте его у любого авторизованного дилера или ремонтника фирмы Toyota или другого должным образом квалифицированного и оснащенного профессионала.

monolith.in.ua

Все значки на приборной панели автомобиля с обозначениями

Поскольку автомобили стали более сложными в технологическом плане, количество индикаторов приборной панели значительно увеличилось. Такие современные электронные системы, как подушки безопасности или контроль устойчивости, постоянно самотестируются для того, чтобы обнаружить проблемы на ранней стадии. В любом случае, если загораются значки на приборной панели (или они не погасли после того, как вы запустили двигатель), вы немедленно должны прекратить движение и отъехать в безопасное место.

Горящие индикаторы приборной панели

Многие световые сигналы являются специфическими для одной или другой марки и даже модели автомобиля – справочник транспортного средства должен предоставить вам их обозначение с подробным объяснением смысла, а также описать действия, которые нужно предпринять для устранения неполадки. В этой статье представлены распространенные сигналы и их расшифровка.

Назначение значков на приборной панели

Сигнальные значки на приборной панели вашего автомобиля представляют собой самый простой способ, который сообщает водителю автомобиля обо всех потенциальных неисправностях, позволяя ему оставаться в курсе работы всех механизмов машины. Со временем элементы панели последовали той же тенденции эволюции целого автомобиля, когда мигрирующие стандартные лампочки стали привлекательными, эффективными и оцифрованными компонентами.

Обозначение значков на приборной панели, как и их количество довольно разнообразное.

На видео — разбор нескольких популярных значков приборной панели:

Цвет

По большей части красный цвет означает потенциально серьезную проблему или нерешенный вопрос безопасности. Он также используется для обозначения важных напоминаний.

Желтый или оранжевый цвет означает, что определенная деталь автомобиля нуждается в обслуживании или ремонте в ближайшее время. Если символ этого цвета мигает, нужно немедленно обратиться к своему мастеру.

Зеленый или синий символ предназначен только для информации, сообщая вам о том, что система работает стабильно.

Начнем расшифровку с самых серьезных символов и будем двигаться в порядке убывания их важности. Это несколько субъективный порядок, поэтому не полагайтесь только на эту информацию.

Символы охлаждающей жидкости автомобиля

Индикаторы и символы безопасности

Индикаторы на приборной панели, горящие красным огнем, свидетельствуют о том, что вам нужно обратитесь к мастеру. Ниже мы представили список в порядке важности.

Если вы увидите этот знак, ищите текст, который будет отображаться на приборной панели. Несмотря на серьёзный вид, символ, как правило, связан с простыми напоминаниями, такими как приоткрытая дверь или замена масла.
Этот знак используется некоторыми европейскими производителями для того, чтобы сигнализировать о неисправности системы контроля стабильности автомобиля. Машину можно продолжать вести с большой осторожностью к ближайшему СТО.


Лампочки неисправности подушек безопасности могут гореть в случае неисправности преднатяжителя ремня или отсутствия контакта. Также эти значки указывают на то, что подушки могут открыться в любой момент. Если вы не попадали в аварию и ваши подушки безопасности не были использованы, а значки на приборной панели горят — обратитесь к специалисту.
Отключение подушек безопасности переднего пассажира.
Значок, сигнализирующий о подушке безопасности пассажира. Отключается режим, если в кресло садится взрослый человек.
Сообщение о том, что не работает система боковых подушек безопасности.
Вышла из строя система предаварийной безопасности (PCS).
Активирован иммобилайзер или противоугонная система.
Индикатор сообщает о том, что обнаружена проблема в автоматической коробке передач.
Предупреждение о том, что неисправна противоугонная система.
Чаще всего знак встречается на спортивных версиях авто, сигнализируя о неисправности в определённом узле трансмиссии. Также сообщает о том, что температура масла в трансмиссии слишком велика.
Проблемы с электро- или гидроусилителем руля.

Активирован ручной тормоз.
Индикатор тормозной жидкости. Символ указывает на то, что уровень тормозной жидкости низкий.




Свидетельствуют о неисправности в системе АБС или о том, что она отключена намеренно.
Показатели износа тормозных колодок. Этот символ сообщает о том, что пора проверить тормозную систему автомобиля.
Лампочка электронного управления тормозной системы сигнализирует о неисправности.
Индикатор неисправности электрического стояночного тормоза.
Сигнализирует о том, что надо надавить на педаль тормоза, чтобы разблокировать переключатель АКПП.

Система мониторинга давления в шинах. Сигнал загорается, когда износ на одной из шин достигает 25% и более.

Индикатор неисправности двигателя и его систем. Может загораться из-за проблем с крутящим моментом двигателя, составом топлива, неисправности зажигания и прочее.
Символ снижения мощности двигателя. Часто простой перезапуск мотора через минуту позволяет решить проблему.
Значок неисправности в трансмиссии или двигателе. Может также показывать неисправность системы впрыска топлива или иммобилайзера.
Контрольный символ крышки топливного бака.
Индикатор сообщений.
Символ индикатора руководства владельца. Этот значок означает, что водитель в дальнейших действиях должен ссылаться на Руководство по эксплуатации автомобиля. Значок, как правило, связан с отображением текстового сообщения на центральном дисплее приборной панели.
Предупреждающий значок работоспособности катализатора. Волнистые линии указывают на перегретый, поврежденный или неисправный каталитический нейтрализатор.



Световые огни охлаждающей жидкости. Их смысл указывает на то, что система охлаждения двигателя находится на низком уровне.
Индикатор управления электронной системой дроссельной заслонки сигнализирует о неисправности.

Значок напоминания о плановом техническом осмотре.
Символ, указывающий на засорение воздушного фильтра.
Индикатор, который напоминает о том, что водитель не пристегнулся ремнем безопасности.
Изображение, напоминающее о том, что пассажиры на задних сидениях должны пристегнуть ремни безопасности.
Превышение допустимой нормы температуры в АКПП.
Неисправность в АКПП.
Режим блокировки АКПП.
Низкий уровень масла в АКПП.
Режим системы Старт/Стоп. Зелёный — мотор заглушён, жёлтый — есть неисправность в системе.
Вышел из строя или требует очистки регулятор кислорода (лямбда-зонд).
Неисправна или отключена система слежения.
Неисправность в системе ночного видения.
Выключен режим овердрайв.

Информационные дисплеи и центры сообщений

В последнее время стало тенденцией среди производителей автомобилей использовать достаточно много информации, которая отображается на дисплее. Она нужна для того, чтобы информировать водителей о том, какая система как работает и что при необходимости нужно проверить. В статье показаны только примеры. Такие информационные дисплеи достаточно разнообразны.

Суть любого сообщения заключается в том, что если подобное появляется неожиданно, нет красного, оранжевого или жёлтого цвета на приборной панели, вам просто засветилась некая информация, которая поможет вам отрегулировать дальнейшее вождение.

Символы и индикаторы контрольных систем управления

Последние достижения в разработке автомобилей сочетают в себе черты старых систем, таких как антиблокировочная система тормозов (ABS), и новые системы, например, контроль стабильности. Каждая имеет свои уникальные символы, некоторые из них используют различную терминологию для описания того же показателя.

Различные символы и индикаторы контроля курсовой устойчивости

Специальные и расширенные по функциям символы

Значки на приборной панели и показатели в этой группе связаны со специальными автомобильными функциями. Их активность обозначается зеленым светом. При появлении проблемы лампочки загораются желтым или красным цветом.

Значок проблем с мощностью.

Электронный ключ в авто присутствует/отсутствует.
Электронный ключ в авто отсутствует или он найден, но нужна замена батарее ключа.
Изображение, свидетельствующее о маленьком расстоянии до впереди движущегося автомобиля. На некоторых машинах сигнализирует о системе «Круиз-контроль».
Символ лёгкого доступа к автомобилю.


Адаптивный круиз-контроль ACC или обычный CC. Если значок мигает, то система неисправна.

Предупреждающий значок круиз-контроля.
Амортизаторы функционируют в спортивном/комфортном режимах.

Система помощи при парковке. Жёлтый — сбой в работе, зелёный — активна.


Индикаторы системы предварительного столкновения.
Режим «Снег» активирован. При трогании с места автомобилем поддерживаются повышенные передачи.
Значок, предлагающий автомобилисту отдохнуть. В некоторых случаях индикатор сопровождают текстовые сообщения.
Активирован обогрев заднего стекла.
Активирована Brake Hold — тормозная система. После нажатия на педаль акселератора происходит растормаживание.
Индикатор высоты положения кузова на дороге на авто, оборудованных пневмоподвеской. Height High — самое высокое положение.
Индикатор, сообщающий о возможности неисправности ходовой.
Сигнализирует о неисправности или отключении CMBS — системы предупреждения столкновений.
Включён режим движения с прицепом.
Система отслеживания полосы движения. Жёлтый мигающий цвет — автомобиль смещается с полосы, жёлтый немигающий — неисправность, зёленый — активирована.
Сигнализирует о поломке в системе Старт/Стоп. В целях экономии двигатель авто может быть остановлен.
Подсказка водителю авто с МКПП о том, когда желательно в целях экономии горючего переключиться на высокую передачу.
Режим заднего привода активирован.
Режим заднего привода активирован, но электроника может, если надо, подключить полный привод.
Режим полный привод активирован.
Активирован полный привод с понижающим рядом в раздатке.
Свидетельствует о блокировке центрального дифференциала. Активирован режим «жёсткого» полного привода.
Заблокирован межколёсный дифференциал.
Первый значок говорит о деактивировании полного привода, второй — о неисправности в нём.
Сигнализируют о неисправностях полного привода при работающем моторе.
Перегрев дифференциала в полном приводе.
Повышена температура масла в заднем дифференциале.
В системе активного подруливания обнаружена проблема.
В системе подруливания задних колёс проблема.
Активирован режим трогания с места на повышенной передаче. Рекомендуется задействовать на автомобилях с АКПП, когда скользкое дорожное покрытие.
Значок, появляющийся на авто с вариатором. Загорается на несколько секунд, как только включается зажигание.
Проблемы с рулевым управлением.
Значки переключения режимов движения.

Различные сигналы и индикаторы экономии

Индикаторы гибридных автомобилей

Создано множество символов для нового поколения гибридных транспортных средств. По большей части они сообщают водителю о том, как работает система. Помните, что мигающий свет указывает на проблему.

Символы дизельных автомобилей

Ниже приведены значки, используемые только в дизельных транспортных средствах. Они несколько отличаются в зависимости от производителя, но в целом относятся к началу работы двигателя, качеству топлива и фильтрации.

Осветительные индикаторы

Ниже приведены символы, связанные с системой освещения Вашего автомобиля. Многие их видели, и большинство знаков горит зеленым или синим огнем.

Плановые показатели

Следующие символы предназначены отметить текущие потребности вашего автомобиля.

Указывает на то, что не закрыта дверь, багажник или капот.
Обозначает низкий уровень топлива.
Индикатор низкого уровня омывающей жидкости для лобового стекла.

Если приборная панель горит, как новогодняя елка, или даже есть один, небольшой мигающий свет, очень важно проверить функциональные способности машины. Это может быть как что-то незначительное, например, неисправный датчик или обрыв провода или же более серьезная проблема, которая может привести к дорогостоящему повреждению вашего автомобиля.

Основные сигналы приборной панели

Регулярное обслуживание и технический осмотр поможет защитить ваш автомобиль от внезапных неисправностей, так что всегда смотрите на сигнальные значки вашей машины, чтобы быть в курсе работы всех ее систем.

А как вы реагируете на свет сигнальных индикаторов, и какой совет вы бы дали другим автомобилистам насчет предупреждающих огней?

365cars.ru

расшифровка значков на приборной панели

Как известно, основным назначением панели приборов является информирование водителя о скорости движения при помощи спидометра, а также об оборотах двигателя посредством тахометра. Также водитель получает возможность постоянно следить за температурой двигателя и уровнем горючего в топливном баке. Это основные функции панели приборов, но далеко не все.

В современных авто приборная панель автомобиля в буквальном смысле является «информационным окном», благодаря которому можно получить информацию о состоянии и неисправностях важных узлов, агрегатов и систем, о включении и выключении различных режимов и функций, о необходимости сервисного обслуживания, о снижении уровня рабочих жидкостей и т.п. Фактически, контрольные лампы панели приборов в виде различных индикаторов, значков и пиктограмм всесторонне информируют водителя.

С учетом того, что современные авто отличаются сложным устройством, перед началом эксплуатации  важно знать, что означают значки на панели приборов автомобиля. Более того, машина может быть бензиновой или дизельной, с АКПП или МКПП, с минимальным или расширенным набором опций. Далее мы рассмотрим основные значки, что означают отдельные лампочки на панели приборов, а также о чем сигнализирует тот или иной индикатор.

Читайте в этой статье

Значки на панели автомобиля: обозначение

Начнем с того, что расшифровка значков на приборной панели может поставить в тупик даже опытного водителя. Отдельные значки расшифровать интуитивно удается далеко не всегда. Дело в том, что  разные автомобили могут иметь различное оснащение, также производители могут использовать разные значки в плане графического оформления для обозначения тех или иных функций, в целях предупреждения о поломке и т.д. При этом на практике основные обозначения зачастую одинаковы.

Прежде всего, индикация лампочек  и значков отличается по цвету. Все значки можно разделить на три основные группы: красные, желтые и зеленые. Такое деление по цвету не случайно. Красные значки привлекают внимание, обычно указывают на опасность, возможные проблемы при эксплуатации или возникающие аварийные неисправности.

При этом не всегда красный индикатор говорит о критичной поломке. Например, если включен стояночный тормоз, открыта дверь автомобиля, зафиксирован недостаточен уровень жидкости в бачке омывателя лобового стекла и т.п., соответствующий индикатор на многих авто горит красным. В этом случае вполне можно продолжать движение. Однако в других случаях отдельные значки указывают на то, что лучше отказаться от поездки на автомобиле.

Желтые значки и индикаторы указывают на неисправности или на то, что нужно произвести какие-либо действия с автомобилем (отключить или включить отдельную систему, провести техобслуживание и т.д.). Зеленые (иногда синие) индикаторы  информационные, говорят о том, что отдельные функции автомобиля находятся в активированном состоянии.  Далее мы рассмотрим основные индикаторы, а также что означает горящий значок на панели приборов автомобиля.

Основные индикаторы: обозначение символов на приборной панели

Как показывает практика, расшифровка значков на приборной панели в ряде случаев позволяет своевременно определить, что машина нуждается в обслуживании или возникли неисправности.

Также отключение/включение некоторых функций  обеспечивает возможность лучше адаптироваться к различным дорожным условиям, что позволяет эксплуатировать машину безопасно, без лишних нагрузок и преждевременного износа узлов, агрегатов и систем.

Информационные значки на панели приборов


  • Если горит значок машины с гаечным ключом (обычно желтого цвета), это указывает на проблемы с двигателем, КПП или датчиками ЭСУД. Автомобиль нуждается в диагностике и ремонте.
  • Значок машины с замком или восклицательным знаком красного цвета указывает на неполадки в штатной противоугонной системе. При этом если индикатор моргает, а сам авто закрыт, это указывает на то, что машина закрыта.

    Желтый индикатор автомобиля с восклицательным знаком информирует водителя авто с гибридным двигателем о том, что возникли проблемы с электроприводом. В этом случае авто нуждается в диагностике.

  • Значок машины с открытой дверью (красного цвета) горит в том случае, если дверь/багажник не закрыты или вышел из строя концевик двери или багажника.
  • Значок скользкой дороги может начать мигать в том случае, если система стабилизации курсовой устойчивости активировалась в целях предотвращения пробуксовки колес. Если же возле значка горит значок гаечного ключа, проблемы возникли с самой системой стабилизации.
  • Отдельно горящий значок гаечного ключа говорит о том, что пришло время провести ТО  автомобиля. После проведения обслуживания данное предупреждение нужно сбросить.
Значки предупреждения на панели приборов

  • Если горит значок руль, это говорит о необходимости уделить внимание системе рулевого управления. Когда руль горит желтым цветом, систему нужно адаптировать. В том случае, если значок руля на панели красный, это говорит о поломках гидроусилителя или электроусилителя руля. Такая неисправность требует диагностики и безотлагательного ремонта.
  • Значок машины с ключом зажигания в середине (значок иммобилайзера) обычно моргает в том случае, если машина закрыта. В случае, когда значок постоянно горит, это может указывать на то, что иммобилайзер отключен, нет возможности считывать метку с ключа зажигания или в противоугонной системе возникли неполадки.
  • Значок паркинга (P) в красном кружке или надпись «brake» горит, если затянут ручник или использован ножной стояночный тормоз. Также на авто с датчиком износа тормозных колодок этот значок указывает на их износ, низкий уровень тормозной жидкости и т.п. Также лампочка стояночного тормоза может гореть по причине поломок  соответствующих датчиков.

    В ситуации, когда загорелся значок охлаждающей жидкости, это может указывать на перегрев двигателя (красная лампочка в виде шкалы градусника). Если же загорелся желтый значок расширительного бачка с волнами, это обозначает снижение уровня охлаждающей жидкости. Также не следует исключать вероятность того, что датчик в расширительном бачке неисправен.

  • Часто на машинах горит значок омывателя ветрового стекла, что указывает на снижение уровня жидкости в бачке омывателя. Кстати, привычка лить воду или дешевые омывающие жидкости в систему, обычно становится причиной выхода из строя датчика уровня в бачке омывателя.
  • Постоянно горящая надпись ASR, восклицательный знак в треугольнике или скользящая машина на панели приборов указывает на то, что возникли проблемы с антипробусковочной системой (антибукс). С учетом того, что эта система тесно связана с ABS, неполадки могут быть связаны как с самой ASR, так и с ABS. Кстати, загорание значка ABS также говорит о неполадках или сбоях в системе ABS.
  • Значок, изображающий катализатор, обычно загорается в том случае, если катализатор перегрелся. Как правило, перегрев катализатор и другие проблемы с данным элементом приводят к тому, что машина «не едет», пропадает тяга, заметно увеличивается расход горючего. Также катализатор горит на приборной панели в том случае, если имеются проблемы с системой зажигания.
  • Обозначение в виде выхлопных газов из выхлопной трубы указывает на то, что имеются проблемы по лямбда зонду, нарушено смесеобразование или зажигание, неисправна система очистки выхлопа. В этом случае нужно сделать диагностику двигателя и его систем, так как игнорирование проблемы может вывести из строя дорогостоящий катализатор и другие элементы.
 Значки неисправности на приборной панели

  • Прежде всего, можно наблюдать значок аккумулятора на панели приборов. Если после запуска мотора значок не гаснет, это указывает на падение напряжения в бортовой сети. Обычно это связано с тем, что АКБ не заряжается от генератора. Машины с гибридным двигателем кроме значка аккумулятора могут иметь индикатор «MAIN» снизу.
  • Красная масленка с каплей или волнами снизу (значок давления масла в двигателе) указывает на то, что в двигателе упало давление масла. При этом после запуска ДВС значок может гореть несколько секунд (это норма), однако если он не тухнет, замечено его моргание или загорание во время движения, это указывает на то, что в системе смазки есть проблемы, упал уровень масла в двигателе и т.д. Также на разных авто индикатор масленки может иметь надиси min, oil level  т.п. Если машина оснащена отдельным датчиком уровня масла в двигателе, на панели может гореть обозначение L (низкий уровень масла) и H (высокий уровень масла).

    Значок подушки безопасности в виде человечка, пристегнутого ремнем, а также надпись AirBag на панели  указывает на то, что в системе безопасности авто есть проблемы, подушки безопасности при ДТП не сработают. Причин для такой неисправности может быть несколько, автомобиль нуждается в профессиональной диагностике.

  • Неисправности тормозной системы обычно отображаются в виде красного восклицательного знака в кружке. Этот значок зачастую говорит о том, что имеются серьезные проблемы с тормозами, уровень тормозной жидкости в системе понижен. На некоторых авто этот значок также может указывать на то, что колодки изношены или поднят ручник.
  • Красный треугольник с восклицательным знаком или восклицательный знак в желтом треугольнике имеют разные обозначения. Желтый предупреждает и говорит о том, что в электронной системе стабилизации есть неполадки. Красный привлекает внимание водителя, зачастую вместе с таким значком загорается еще один, более конкретно указывающий на проблему. Также в окне БК  на панели может всплывать расшифровка возникшей ошибки. Рекомендуем также прочитать статью о том, как расшифровать маркировку шин автомобиля. Из этой статьи вы узнаете о том, что означают цифры, значки и символы маркировки шин, как сделать расшифровку обозначений на покрышке и т.д.
  • Достаточно часто водители замечают, что горит значок АБС. Как правило, его загорание говорит о том, что неисправна система ABS, а также сама антиблокировочная система деактивирована. Если горит такой значок, нужно помнить, что при резком торможении колеса могут полностью заблокироваться, что приведет к потере контроля над авто, заносам при торможении и т.п.
  • Еще одной распространенной проблемой является загорание значка ESP. Этот значок может гореть все время или загораться с определенной периодичностью. На практике, горит ESP на приборной панели в том случае, если неисправен датчик угла поворота, сбои возникают в работе датчика включения стоп-сигнала, а также неисправен датчик давления тормозной системы. Чек двигателя (значок двигателя, check engine) может гореть постоянно после запуска двигателя. Как правило, это говорит о том, что в работе двигателя есть сбои и ошибки, неисправны электронные системы (например, система питания), зажигания и т.д. На многих авто горит чек на приборной панели в том случае, если необходимо провести компьютерную диагностику двигателя и его систем.
  • Значок в виде спирали на панели дизельного двигателя представляет собой значок свечей накала, который загорается при запуске и затем тухнет после того, как дизель прогреется и свечи накала отключатся. На некоторых дизелях также является аналогом «чека» на бензиновом моторе. Если двигатель работает нормально, в памяти электронного блока нет ошибок, значок-спираль на приборной панели дизельного автомобиля потухает. Наличие сбоев и ошибок приводит к тому, что индикатор горит постоянно даже после прогрева.

Что в итоге

Как видно, приборная панель автомобиля содержит большое количество различных указателей, индикаторов и обозначений. Щиток приборов даже самого простого авто имеет основные индикаторы (температура двигателя, давление масла, затянутый ручник и т.д.).

Что касается более современных автомобилей с ЭСУД и большим количеством систем и опций, на приборную панель выносится огромное количество дополнительных значков. В ряде случаев, даже водитель с опытом не всегда может определить, что означает тот или иной значок и индикатор на панели приборов.

По этой причине, а также в целях упрощения взаимодействия, на машины последних поколений ставят бортовой компьютер, а приборная панель получает информационный дисплей. Наличие БК с экраном позволяет избавиться от необходимости использовать для индикации отдельные значки в виде символов и пиктограмм.

Фактически, экран бортового компьютера позволяет не только указывать на возникающую ошибку, но и сразу расшифровывать такую ошибку в текстовом виде, выводить информационные, предупреждающие сообщения и т.п.

Читайте также

krutimotor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
