Что такое эур в автомобиле – Электроусилитель руля (ЭУР). Как работает – устроен. Основные виды

Содержание

преимущества и недостатки усилителей рулевого управления

Те, кто постигал азы водительского мастерства за рулем какой-нибудь «копейки» или «Москвича», наверняка до сих пор помнят, как сложно было управляться с рулем этих автомобилей. Но прогресс не стоит на месте, и сегодня редко найдешь модель автомобиля, не оборудованную усилителем рулевого управления, который в значительной степени упрощает руление. Какие виды усилителей бывают, в чем их преимущества и недостатки – об этом пойдет речь в данной статье.

Электрогидравлический усилитель руля

Усилитель усилителю – рознь

Первыми об облегчении управления рулем машины задумались производители грузовиков. Конструкторы разработали специальный гидравлический механизм, который монтировался в систему рулевого управления и упрощал вращение рулевого колеса. Но не только в этом заключалась польза изобретенного агрегата: в ущерб качеству «обратной связи» он помогал поглощать неровности дорожного покрытия (уменьшились вибрации на руле), что, в свою очередь, позволяло продлить срок службы узлов механизма рулевого управления. Кроме того, использование ГУР помогло улучшить безопасность автомобиля при повреждении шин передних колес: гидроусилитель способствует удержанию руля в заданной водителем траектории движения.

Примечательно, что подобный механизм, названный гидравлическими усилителем руля (ГУР), в советском автопроме впервые появился на легковом автомобиле – ГАЗ «Чайка».

ГАЗ 14 Чайка с ГУР

С тех пор прошел не один десяток лет, прежде чем гидроусилителями стали оснащать серийные модели российского производства. Впрочем, легковые автомобили иностранных брендов оборудуются гидроусилителями руля уже давно. По прошествии времени инженеры удостоверились в том, что конструкция гидравлического привода усилителя руля несовершенна и стали искать пути усовершенствования данного агрегата. Эволюционным шагом в этом направлении стало применение не гидравлики, а электрики — конструкторы изобрели электрический усилитель руля (ЭУР), который сегодня устанавливается на различные модели, бюджетные и дорогие, автомобилей. Каковы же особенности конструкции гидро- и электроусилителя руля?

Устройство ГУР

Гидроусилитель руля представляет собой систему из соединительных трубопроводов низкого и высокого давления, в которых циркулирует специальная жидкость, нагнетаемая в систему при помощи насоса. Жидкость ГУР находится в бачке, который соединен с насосом. При повороте руля жидкость под давлением подается в рулевой механизм через распределитель. Жидкость накачивается в гидроцилиндр, где создает давление на поршень, смещает его, тем самым облегчая усилие при повороте рулевого колеса. Когда автомобиль движется по прямой траектории, жидкость из рулевого механизма оттекает в бачок системы ГУР.

ЭУР

Электроусилитель руля представляет собой систему из электродвигателя, электронного блока управления (ЭБУ) и двух датчиков — крутящего момента и угла поворота руля. В отличие от гидроусилителя, ЭУР монтируется непосредственно на рулевой колонке или рулевой рейке, а передача крутящего момента происходит через торсионный вал, который встроен в систему рулевого управления. Если ГУР изменяет усилие на руле при помощи циркулирующей в системе жидкости, то электроусилитель делает это посредством силы тока. Например, при повороте руля усилие передается на рулевой механизм через торсионный вал. Датчик крутящего момента электроусилителя «улавливает» это действие и передает его в блок управления.

Устройство ЭУР

Там информация анализируется и ЭБУ определяет, какую именно силу тока нужно направить в электромотор, чтобы облегчить вращение рулевого колеса. Причем, усилие это рассчитывается в зависимости от скорости движения автомобиля и угла поворота руля: если водитель вращает рулем на месте или при парковке на малой скорости, привод ЭУР работает по максимуму, обеспечивая наиболее легкое вращение рулевого колеса. Если же поворот руля происходит на большой скорости, электроусилитель уменьшает силу крутящего момента, отчего управление становится острее.

Что лучше: ГУР или ЭУР?

Свои преимущества и недостатки есть у каждой из указанных систем.

Гидроусилитель рулевого управления является более громоздкой, но в то же время более дешевой в производстве системой, что в конечном итоге сказывается на стоимости автомобиля, оснащенного ГУР. Сегодня гидроусилителями рулевого управления оснащают в основном автомобили бюджетного класса и мощные внедорожники. Впрочем, в случае с внедорожниками использование ГУР поясняется тем, что такая система имеет большую, нежели у электроусилителя, мощность передачи крутящего момента на рулевой механизм. В этом заключается главное преимущество ГУР.

Недостатков у данного механизма больше. Во-первых, в автомобиле с гидроусилителем руля нельзя держать рулевое колесо в крайнем положении более пяти секунд, иначе произойдет перегрев масла в системе, что приводит к поломке ГУР. Во-вторых, гидроусилитель нуждается в периодическом обслуживании (раз в один – два года): необходимо менять жидкость, следить за уровнем масла в системе, проверять состояние приводов, целостность шлангов и насоса усилителя.

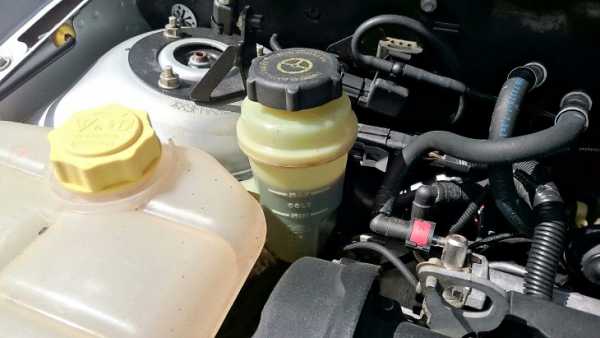

Бачок ГУР

В-третьих, работа насоса гидроусилителя напрямую связана с двигателем, поэтому насос постоянно отбирает у мотора часть мощности, которая при прямолинейном движении, когда ГУР не задействован, расходуется впустую.

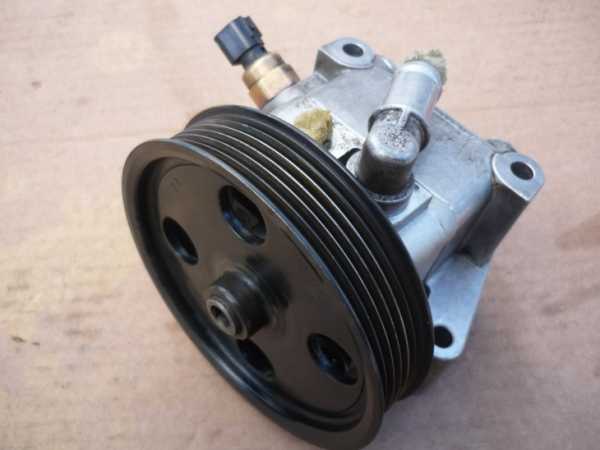

Насос ГУР Ford Focus 2

В-четвертых, в гидроусилителе нельзя настроить режимы работы механизма в зависимости от условий движения. В-пятых, ГУР обеспечивает хорошую информативность рулевого управления на малых скоростях, но на высоких «обратная связь» в значительной мере ослабевает. Впрочем, этот недостаток конструкторы устраняют за счет применения в механизме рулевого управления дополнительных узлов (рейки с переменным передаточным отношением).

В отличие от гидроусилителя руля, ЭУР является более прогрессивной системой, имеющей, однако, и свои недостатки. Так как их меньше, чем у ГУР, то сперва скажем о них. Во-первых, это более высокая стоимость, а во-вторых – меньшая, как указывалось выше, мощность электромотора, из-за чего данный тип усилителя в основном устанавливается на легковые автомобили. Впрочем, с каждым годом конструкция ЭУР совершенствуется, что позволяет нивелировать упомянутые недостатки.

ЭУР Лада Приора

К преимуществам ЭУР можно отнести, во-первых, простоту его конструкции, и, как следствие, обслуживания. Электроусилитель не имеет жидкостей, шлангов, насоса, которые нуждаются в периодическом осмотре и обслуживании. Единственное, за чем нужно следить – это за состоянием подшипников качения. Во-вторых, ЭУР компактнее, чем гидроусилитель, не занимает много места, а у некоторых моделей автомобиля устанавливается на рулевой вал в салоне, а не под капотом, что обеспечивает долговечность его эксплуатации (нет перепада температур и влажности, которые приходится испытывать узлам ГУР).

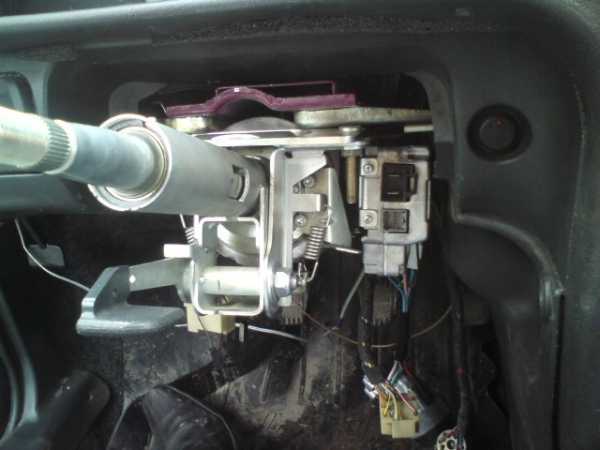

Установленный ЭУР от Приоры на ВАЗ 2109. Фото — Drive2

В-третьих, электроусилитель помогает экономить топливо, так как его мотор, в отличие от насоса гидроусилителя, начинает работать только при повороте руля, к тому же он не отбирает мощность у двигателя. В-четвертых, через ЭБУ можно настроить режимы работы электроусилителя в зависимости от условий, в которых эксплуатируется машины. В-пятых, рулевое колесо с электроусилителем можно сколько угодно держать в крайнем положении. И, наконец, управление автомобилем с ЭУР более острое при езде на больших скоростях, чем у ГУР, и более легко при езде на малых скоростях.

С уважением, Александр Гилев.

avtoexperts.ru

☰Устройство, разновидности и принцип рыботы электроусилителя руля

Поведение руля — возврат в нейтральное положение, отклик, информативность — зависит от конструкции и состояния системы рулевого управления, а также типа усилителя руля.

Сегодня популярны два типа усилителей — гидравлические и электрические, у которых примерно одинаковое количество поклонников.

Электроусилитель руля — это электромеханическая система, которая состоит из:

  • электродвигателя — синхронный или асинхронный;
  • программируемого блока управления (ЭБУ) — Собирает показания датчиков и рассчитывает нужное усилие;
  • датчика крутящего момента — оценивает величину крутящего момента на руле. Устанавливается на концах торсиона в рулевом валу. Бывает оптический, магниторезистивный, индуктивный;
  • датчика угла поворота руля;
  • датчика механической передачи.

Как работает электроусилитель

Чем сильнее водитель поворачивает руль, тем больше закручивается торсион. Показатель приложенного усилия считывается датчиком крутящего момента. Одновременно датчик угла поворота руля считывает степень отклонения рулевого колеса относительно нейтрального положения, а датчик скорости передает показания о скорости автомобиля. Эти данные поступают в электронный блок управления, который рассчитывает усилие на руле и передает на электродвигатель ток нужной силы.

Например, вам нужно выехать с парковочного места. Скорость авто при этом нулевая, вы интенсивно и на большой угол поворачиваете руль — ЭБУ считывает показания датчиков и подает в электродвигатель ток большей силы, чтобы преодолеть сопротивление от дороги и помочь вам вывернуть колеса припаркованного автомобиля.

Электроусилитель руля: преимущества и недостатки

Недостатки электроусилителей обуславливаются их конструкцией и местом расположения. Электроусилитель может быть интегрирован в рулевую колонку или встроен в рулевую рейку.

Колонка с EPS — самая дешевая вариация, устанавливается на бюджетных легковых автомобилях. Основные недостатки связаны с конструкцией узла: вращающийся ротор определенной массы невозможно остановить мгновенно — появляется паразитный момент инерции. Плюс, червячная передача повышает потери на трение. В результате руль становится неинформативным, а сопротивление возрастает, и убрать эти недостатки невозможно. Поэтому водители, пересевшие с автомобилей с ГУР на авто с ЭУР в рулевой колонке, не в восторге от электроусилителя. Механическая рейка — одновременно преимущество и недостаток: с одной стороны, конструкция сухой рейки максимально простая. С другой, сухая рейка может корродировать до предела, не подавая признаков неисправностей. Ремонт рейки с ЭУР включает диагностику, устранение неисправностей в механической и/или электронной части. В некоторых случаях рационально купить рулевую рейку с EPS.

Рулевая колонка с электроусилителем

Электроусилитель, интегрированный в рейку:

  • С червячным приводом. Электромотор расположен рядом с зубчатым сектором рейки и приводит в движение червячную передачу. У этих электроусилителей такие же недостатки, как и у встроенных в рулевую колонку, — потери на инерцию и трение. Так как узел интегрирован с рейкой, ремонтировать его сложно и дорого.
  • С двойным (параллельным) приводом. Электромотор расположен на противоположном конце от рулевого вала. Один привод — стандартный зубчатый сектор, как в любой рейке. Во втором приводе винтом выступает резьба на штоке — вращение от электромотора передается через червячную передачу. В этом случае присутствуют удвоенные потери на трение из-за второго зубчатого сектора, поэтому ремонтировать такой ЭУР сложнее и дороже.
  • Вал-муфта. Самая удачная конструкция электроусилителя. Вал рейки проходит непосредственно через электродвигатель, объединенный с рулевым механизмом. Вместо червячной передачи в приводе применяется шариковый подшипник — шарики передают вращение. Благодаря особой конструкции электродвигателя потери на трение и инерцию в таком ЭУР минимальны, а информативность и усилие на руле оптимальны.

Электроусилитель с параллельным приводом и червячной передачей

Электроусилитель с параллельным приводом вал-муфта

Несмотря на сложность узла и существующие недостатки, почти половина современных автомобилей оснащены электроусилителями.

Владельцы автомобилей с электроусилителем выделяют несколько весомых преимуществ:

  • Экономия топлива. ЭУР начинает работать, только когда водитель поворачивает руль: усилие, приложенное к рулю, а также сопротивление колес при повороте закручивают торсион — это сигнал для усилителя включиться. При нейтральном положении руля электроусилитель не работает, не потребляет энергию и не крадет мощность у двигателя — это позволяет экономить до 1 л топлива на 100 км.
  • Хороший отклик руля. На высоких скоростях ЭУР работает точно, на низких — плавно. Блок управления получает сведения от нескольких датчиков и рассчитывает усилие на основании этой информации.
  • Возможность настроить дополнительные функции.
  • Компактность.
  • Простая конструкция: нет насоса, бачка, шлангов и трубок, уплотнительных элементов, которые нужно систематически менять.
  • ЭУР не требует обслуживания.

Вместе с развивающимися технологиями совершенствуются и электроусилители: разработчики устраняют проблемы в программной части, ищут оптимальные конструкции, способы расположения и взаимодействия узлов рулевого управления. С другой стороны, гидроусилитель более предсказуемый и привычный для большинства водителей, да и обслуживать ГУР не так уж сложно.

autosteering.ru

Что лучше ГУР или ЭУР? Разбираемся какой усилитель руля лучше!

Современный автомобиль сложно представить без усилителя руля, о котором, кстати, многие автомобилисты даже и не догадываются. Аббревиатура ГУР или ЭУР многим «наездникам» ни о чем не говорит, поэтому вопрос: какая разница между ГУР и ЭУР, задавать бессмысленно.

Сегодня на ВопросАвто мы поговорим об усилителе руля, о том каким он бывает, а также постараемся разобраться в вопросе, что лучше ГУР или ЭУР. Поехали…

Усилитель руля придумал хлипкий слабенький водитель большого грузового авто, у которого просто не было сил поворачивать тяжелый руль и огромные колеса… 🙂 Шучу конечно! 🙂 Хотя доля правды в этой шутке все-таки есть. Правда в том, что усилитель и вправду был позаимствован у грузовиков, именно их изначально стали оборудовать ГУРами (ГидроУсилитель Руля). Большие грузовые машины имеют большие колеса, которые повернуть не так уж просто, а если машина еще и стоит на месте, то и вовсе невозможно. Поэтому было изобретено устройство, которое вместо водителя выполняло силовую задачу во время вращения водителем рулевого колеса.

Чуть позже гидроусилитель перекочевал на легковые авто, владельцы которых также жаждали комфорта и легкости управления. Но до этого наши отцы, деды и прадеды управляли своими «ГАЗами», «Волгами», «Жигулями» и «Москвичами» без каких-либо усилителей руля, возможно из-за этого и были такими сильными и смелыми. 🙂 (Юмор!)

Что такое гидроусилитель рулевого колеса (ГУР)?

Гидроусилитель появился первым и существенно упростил управление автомобилем, при этом его главная задача была не только снять силовую нагрузку с рук водителя, одной из задач, которые поставили перед собой конструкторы была — безопасность. После повреждения переднего колеса на скорости при наличии ГУРа водитель не терял управления над автомобилем, к тому же меньше ощущал вибрации, которые поступали от колес во время езды по неровностям.

Как работает ГУР?

Гидроусилитель руля представляет собой набор узлов, среди которых: система масляных магистралей высокого и низкого давления, масляный насос при помощи которого происходит циркуляция жидкости гидроусилителя в бачок, в котором находится жидкость ГУР, а также рулевая рейка и наконечники. Во время поворота руля в системе гидроусилителя происходит ряд событий, о которых вы даже не догадываетесь. Вы, водитель, поворачивая руль, задаете направление, после чего специальная жидкость (синтетическое или полусинтетическое масло почти такое как в АКПП) под высоким давлением нагнетается насосом через распределитель. Тем самым образуя силу, которая воздействуя на гидроцилиндр и поршень, смещает механизмы рулевой рейки в ту сторону, которую вам необходимо. После этого жидкость ГУР по системе обратной подачи снова возвращается в бачок ГУР.

Что такое электроусилитель рулевого колеса (ЭУР) и как он устроен?

Спустя многие годы после появления и успешного использования ГУРа появился ЭУР — ЭлектроУсилитель Руля. Задача ЭУР такая же как и у ГУРа — облегчать управление и поворот руля. В отличие от гидроусилителя, ЭУР не использует в своей конструкции жидкость, вместо этого используется электромотор, который и создает необходимое усилие. Кроме прочих отличий, ЭУР отличается большим количеством электроники, различных датчиков, а также целого электронного блока управления (ЭБУ). Принцип установки ЭУР также отличается от гидравлического аналога. Электрический аналог располагается непосредственно на самой рулевой рейке или рулевой колонке, а поворот и передача крутящего момента происходит при помощи торсионного вала, который вмонтирован в систему рулевого управления. Гидроусилитель создает усилие при помощи насоса и жидкости, которая образует давление, под которым происходит смещение рулевых механизмов и непосредственно поворот колес, электроусилитель выполняет то же самое действие только использует для этого электромотор и ток. Когда руль с ЭУР поворачивается, датчик крутящего момента ЭУР это обнаруживает и сообщает об этом в ЭБУ. Затем электронный блок анализирует данные и руководствуясь определенными алгоритмами определяет количество тока необходимое для электромотора, чтобы осуществить поворот руля. Характерным отличием для ЭУР является способность увеличивать/уменьшать усилие в зависимости от скорости движения автомобиля. Как вы знаете, на скорости поворот руля происходит гораздо легче и в усилителе практически нет необходимости, так вот гидроусилитель в отличии от электроусилителя не способен учитывать скорость движения и угол поворота, за счет чего на скорости руль авто с ГУР становится «ватным» и неинформативным. ЭУР учитывает скорость движения авто и снижает усиление, в результате рулевое управление становится более острым, и водитель лучше контролирует свой автомобиль во время маневров.

Уфф… Вроде разобрались, теперь давайте перейдем непосредственно к сравнению «плюсов» и «минусов» каждого из этих устройств.

«Плюсы» гидроусилителя

ГУР относительно не дорогая система, устанавливается преимущественно на большие авто или бюджетные легковушки. Производство системы гидроусилителя менее затратное, за счет чего производитель удешевляет себестоимость своих авто.

Запас мощности. Гидроусилитель более мощный, поэтому ими оборудуются внедорожники и микроавтобусы, на которых использование ЭУР невозможно.

«Минусы» гидроусилителя

  • Необходимо постоянно следить за состоянием и уровнем жидкости в ГУРе. Кроме того, ее необходимо менять в соответствии с требованиями автопроизводителя.
  • Необходимо соблюдать определенные правила эксплуатации. К примеру, крайне нерекомендовано долго удерживать руль в крайнем положении, поскольку это может привести к перегреву жидкости ГУР или вывести систему гидроусилителя из строя.
  • Гидроусилитель требует постоянного контроля со стороны владельца. Регулярно следует проверять состояние приводных ремней, шлангов, а также насоса ГУРа на предмет трещин, подтеканий и т. д.
  • Работа гидроусилителя напрямую зависит от работы мотора. Привод масляного насоса ГУРа связан с мотором, ремнем или цепью, поэтому если не работает мотор, колеса повернуть будет сложно. Кроме того, когда вы движетесь по прямой трассе на большой скорости, и в ГУРе нет никакой необходимости, мощность двигателя расходуется впустую, поскольку насос все равно работает и создает определенную нагрузку на мотор.
  • ГУР не позволит регулировать усилие в зависимости от скорости, положения руля или режима езды («SPORT», «NORMAL» и т. д.).
  • «Ватность» и неинформативность рулевого на большой скорости. Как я уже говорил, на скорости гидроусилитель «убивает» чувствительность и водителю тяжело выполнять маневр.

«Плюсы» электроусилителя

  • Довольно простая и негромоздкая конструкция. Это позволяет сэкономить место под капотом.
  • Отсутствует насос и какие-либо шланги. Это упрощает и удешевляет эксплуатацию. Нет необходимости следить за уровнем или состоянием жидкости в бачке или контролировать состояние ремней и шлангов.
  • Компактные размеры. Компактность позволяет располагать ЭУР в салоне авто, что существенно сказывается на продолжительности «жизни» этого устройства.
  • Электроусилитель экономит топливо. За счет того, что ЭУР контролирует блок управления, во время движения ЭБУ практически не использует электроусилитель, тем самым снижая нагрузку на двигатель, как результат — экономия топлива.
  • Возможность настройки усилителя «под себя». ЭУР можно очень тонко настроить, как само усиление, так и усиление на определенных скоростях и режимах работы.
  • Руль с ЭУР всегда остается «острым». Это качество очень важно для гонщиков, которые ценят информативность рулевого колеса и управляемость автомобиля превыше всего.

«Минусы» электроусилителя

Несмотря на кажущуюся безупречность, ЭУР имеет недостатки.

  • Цена. Пожалуй, самый главный и большой недостаток электроусилителя — это его стоимость.
  • Дорогой ремонт. Электроусилители считаются довольно выносливыми устройствами, однако тоже подвержены поломкам, и уж если ломаются, починить их сложно и недешево. В некоторых случаях приходится менять весь механизм в сборе.
  • Небольшой запас мощности. Этот недостаток — причина, по которой электроусилителем не комплектуются внедорожники, автобусы, пикапы и грузовики.

Именно эти, на первый взгляд, незначительные недостатки, играют в пользу ГУР и позволяют ему успешно сосуществовать с более выгодным и совершенным с любой стороны ЭУРом. Хотя, кто знает!? Прогресс не стоит на месте и возможно уже сегодня кто-то придумывает или конструирует самый новый и совершенный электроусилитель, который навсегда вытеснит из автомобильной промышленности старый добрый ГУР…

У меня все. Теперь вы знаете, что такое ГУР и чем он отличается от ЭУР, а также какие отличия есть между гидро- и электроусилителем. Спасибо за внимание и за то, что дочитали да конца. Всем Мира и до новых встреч на vopros-avto.ru.

vopros-avto.ru

Какой усилитель руля в автомобиле лучше?

ЭУР или ГУР: что лучше?
В наше время практически все современные автомобили оснащены усилителями рулевого управления. Их главным предназначением является помощь в управлении автомобилем. Различают два вида усилителей: электроусилитель (ЭУР) и гидроусилитель (ГУР) руля. Собственно, об этих двух технологиях, о их недостатках и преимуществах мы и поговорим ниже.

Усилители рулевого управления

Главная задача усилителей – снизить управляющее усилие и повысить комфорт водителя за рулем. Впервые рулевые усилители появились в 30-х годах прошлого века на тяжелой технике. Они были обязательными компонентами на тракторах и грузовых автомобилях, а на легковых – это, по большей части, была всего лишь опция. Но в силу увеличения габаритов и массы машин в последнее время, реечный рулевой механизм уже не справляется с обеспечением комфортного управления автомобилем, и поэтому внедряются усилители руля: электромеханические и гидравлические.

Что такое гидроусилитель руля (ГУР)

ГУР

ГУР в автомобиле представляет собой систему, включающую в себя трубки высокого и низкого давления, по которым циркулирует специальная рабочая жидкость с помощью насоса. Система включает в себя контрольный клапан, насос, расширительный бачок, соединяющийся с насосом, исполнительный механизм и рабочую жидкость. Насос образовывает избыточное давление жидкости в системе.

Когда рулевое колесо вращается, контрольный клапан сдвигается и открывает канал в исполнительный механизм для жидкости. Там есть поршень, который через шток связывается с рулевой трапецией, за счет давления рабочей жидкости он начинает вращаться и создавать дополнительное усилие на приводе руля, а это, соответственно, уменьшает усилие, которое необходимо от водителя, чтобы вращать рулевое колесо.

От того, в какую сторону вращается руль, зависит, куда будет подаваться рабочая жидкость: в полость под поршнем или над ним. Если рулевое колесо находится исходной позиции, то жидкость перекачивается без всякой нагрузки насоса. Когда руль поворачивается, давление жидкости увеличивается до своего максимума в крайнем положении рулевого колеса: левом или правом. Такие усилители являются самыми распространёнными.

Это важно! Запрещается длительное удерживание руля в крайнем левом или правом положении в машине с гидроусилителем, ведь это может повлечь за собой неисправность нагнетательного насоса.

Что такое электроусилитель руля (ЭУР)

ЭУР
Эта система, где дополнительное усилие при повороте рулевого колеса основывается на электрическом приводе, состоит из следующих элементов: электродвигателя, датчика крутящего момента, рулевого вала с торсионным валом, электронного блока управления и датчика положения ротора. Электрический усилитель руля могут монтировать на рулевой колонке, на валу рулевого механизма, или на рулевом механизме.

Многие исследования доказывают, что лучше всего устанавливать его на рулевом механизме, ведь тогда получается идеальная обратная связь рулевого управления. Он может рассчитывать усилие в зависимости от скорости движения машины и угла поворота руля. ЭУР будет работать по максимуму, когда автомобиль будет парковаться, и прилагать минимальное усилие при движении на большой скорости.

Примечание! Обратная связь рулевого управления – это связь с дорогой, когда колеса воздействуют на дорогу при вращении руля, а на колеса действует множество сил во время движения.

Выражается такая связь в пропорционально возрастающем усилии на рулевом колесе, зависящем от скорости движения машины и угла поворота руля.

Преимущества гидроусилителя

Преимущества ГУР
1. Гидравлический усилитель более габаритный, в сравнении с электроусилителем, но это делает его менее затратным в производстве и относительно недорогим, что сказывается и на стоимости автомобиля в целом.

2. ГУР более мощный и может выдерживать большие нагрузки, поэтому его устанавливают на микроавтобусы, внедорожники, грузовые автомобили.

Недостатки гидроусилителя

1. ГУР напрямую зависит от двигателя, при включении насоса в работу он забирает часть мощности двигателя на себя, а двигаясь на высокой скорости по трассе – это пустая трата мощности, ведь в таком случае гидроусилитель почти не нужен.

2. Он требует систематического обслуживания, не реже одного раза в два года. Нужно постоянно менять рабочую жидкость, следить за ее уровнем, контролировать привод, насос и шланги, нет ли каких-либо повреждений, трещин, протеканий.

3. Удерживание руля в крайнем положении дольше чем пять секунд может повлечь за собой перегрев масла в системе и сделать ГУР неисправным.

4. В нем нельзя настраивать режимы работы в зависимости от условий и скорости движения.

5. ГУР плохо выполняет свою работу на высокой скорости.

Преимущества электроусилителя

Преимущества ЭУР
1. Компактный размер, что позволяет сэкономить место. Если он устанавливается на рулевой вал, то у него нет необходимости в дополнительном месте под капотом машины, и это продлевает срок его службы, ведь на него не влияют перепады температуры, влажность и прочее.

2. Простая конструкция и обслуживание, нет необходимости в периодическом осмотре. Контролировать нужно лишь состояние подшипников качения.

3. Экономия топлива. Мотор электроусилителя запускается лишь после поворота руля, он не напрягает двигатель и не забирает его мощность.

4. Можно настраивать режим работы ЭУР под определенные условия эксплуатации и потребности.

5. Возможно удержание руля в крайнем положении, не ограничиваясь во времени.

6. Электроусилитель рулевого управления отличается острой реакцией руля при движении на большой скорости.

7. Хорошая обратная связь с дорогой.

8. Машиной можно управлять дальше, даже в случае поломки.

Недостатки электроусилителя

1. Большая стоимость.

2. Малая мощность электромотора, что, следовательно, исключает возможность устанавливать его на грузовые автомобили, внедорожники, автобусы, и т.д.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

ГУР или ЭУР: что лучше? Разберемся вместе.

Человек вынужден прилагать мышечные усилия, преодолевая сопротивление колёс при повороте автомобиля. Существует необходимость в применении вспомогательного устройства. Его изобретение стало важным техническим достижением, повлиявшим на дальнейшее развитие автомобильной промышленности.

В 1920-1930-е годы усилители руля попробовали устанавливать на тяжелые самосвалы, бронеавтомобили. Сначала устройства были пневматическими (использовали давление воздуха). Низкая точность таких приспособлений (при возросшей массе и новых скоростных характеристиках техники) открыла дорогу применению специальных усилителей гидравлического типа, уже прошедших испытания в судоходстве. Массовая установка гидроусилителей автомобильного руля началась в Америке в 1940-е годы, охватила послевоенную Европу. (В СССР многие серийные легковые автомобили выпускались без усилителя руля.)

Рубеж 20-21 веков ознаменовал начало эпохи внедрения электроусилителей руля.

По данным статистики, около 10% российских водителей отдают предпочтение автомобилю, не оснащённому усилителем руля. Для некоторых из них актуален денежный вопрос (либо это владельцы небольших машин).

Кто-то любит непосредственное ощущение дороги, особенно при больших скоростях, отмечают повышенную информативность на сложных покрытиях (лёд, мокрый асфальт). Есть автомобилисты, которым нравится прилагать усилия. Чаще всего это вопрос навыка и привычки.

 Преимущества вождения с усилителем руля

  • усилитель забирает львиную долю нагрузки на себя;
  • нет необходимости в большом количестве оборотов руля, он не вырывается из рук;
  • смягчается ощущение неровностей дороги;
  • машиной легче управлять, маневренность возрастает; без усилий удаются сложные повороты;
  • становится более удобным руление на малых скоростях;
  • стабилизируется траектория движения;
  • при проколе передней шины легче удержать автомобиль;
  • водитель меньше напрягается, не устаёт;
  • особенно актуально, если водитель – женщина;
  • повышается износостойкость рулевого механизма, продлевается срок его службы.

Всё это обеспечивает максимально безопасное и комфортное вождение (при условии исправного техсостояния машины).

Потенциальная опасность возникает только при внештатной ситуации – внезапном отказе (поломке) системы усилителя руля при повороте во время движения. В этом случае реакция, знания и опыт водителя приобретают решающее значение. О проблемах могут сигнализировать посторонние шумы, вибрации, резкие толчки, проворот руля, трудное или слишком легкое его поворачивание.

По статистике четверть российских водителей предпочитает гидроусилитель, а половина – электроусилитель руля (и показатели смещаются в пользу ЭУР). Достоинства каждого из этих механизмов определяется их конструктивными особенностями.

В современных автомобилях используются электроусилители, гидроусилители и электрогидроусилители руля.

ЭУР: что это такое в автомобиле (электромеханический усилитель рулевого управления, ЭМУР, ЭУРУ)

Эур что это такое в автомобиле? Работает как электрический мотор. Воздействует на рулевое управление посредством электрического привода.

Датчики анализируют положение руля. Показания сообщаются электронному блоку управления, где их обрабатывает специальная компьютерная система. Отсюда руководящие сигналы передаются помещенному в рулевое устройство электрическому мотору. Он преобразует электрическую энергию в механическую, облегчая вождение.

Что такое ГУР в автомобиле (гидравлический усилитель руля)

Это устройство работает по типу насоса. Влияние на механизм управления рулём производится давлением жидкости (масла).

При включении двигателя вращающийся приводной ремень вводит в действие гидравлический насос. Поддерживается постоянная подача масла из бачка в систему.

Когда водитель крутит руль, специальный механизм (золотник) движется, реагируя на это вращение, и перекрывает канал слива масла обратно в бачок. Жидкость через распределитель (клапан) поступает в силовой гидроцилиндр.

Он преобразует давление жидкости в давление поршня, который производит силовое воздействие на рулевое управление. При завершении поворота и прямолинейном движении открываются все каналы, масло уходит обратно в бачок и продолжает вхолостую циркулировать по системе посредством соединительных шлангов.

Электрогидроусилитель руля (гибридный, электрогидравлический усилитель руля, ЭГУР)

Возник как модернизированная версия гидроусилителя. Работает от специального генератора (а не от двигателя автомобиля) и отключается при движении машины по прямолинейной траектории.

Специальные датчики считывают скорость поворота руля. Сигналы подаются на блок управления и сообщаются электрическому мотору, приводящему в движение гидравлический насос.

Сравнительная характеристика

Недостатки электроусилителя руля и преимущества гидроусилителя:

  1. Существует чувствительность ЭУР к плохой (раскисшей, ухабистой) дороге и  влаге (в частности, при плохой погоде – когда снег, дождь, лужи). В таких случаях есть опасность перегрева и отключения, а также перегорания.
  2. ГУР лучше сглаживает толчки при неровностях дороги и наезде на бордюр.
  3. ЭУР не выдаёт мгновенную реакцию в случае быстрого поворота колёс в другую сторону. А если резко перекрутить руль, система вообще может отключиться.
  4. Для ГУР есть больше возможностей самостоятельного ремонта.
  5. В случае с ЭУР не исключается вероятность сбоя электроники (правда, этим грешат преимущественно старые и дешёвые модели; другая причина – несоблюдение правил эксплуатации).
  6. Производство ГУР менее затратно; их цена ниже, чем у ЭУР.
  7. ЭУР имеет ограничение по установке на тяжелые грузовики и внедорожники (из-за недостатка мощности).

Преимущества электроусилителя руля

  1. Лёгкость руления при ЭУР («одним пальцем»). Отличная маневренность при парковке, быстрая адаптация к перемене скоростей.
  2. Настройки параметров ЭУР при различных режимах работы. (Стабилизация при боковом ветре, автопарковка)
  3. Широта температурного диапазона для ЭУР. Жидкость в ГУР под влиянием температур и перегрузок может замёрзнуть, закипеть.
  4. Простота конструкции и обслуживания ЭУР. Надо лишь следить за состоянием подшипников. Техническое обслуживание ГУР более трудоёмкое. Необходим регулярный осмотр на предмет целостности, отслеживание герметичности гидравлических трубок, проверка натяжения приводного ремня, уровня масла. Есть правила по замене масла и фильтра.
  5. Компактные размеры ЭУР.
  6. Экономичность ЭУР (меньше расход топлива, выше КПД).
  7. Эксплуатация машины после отключения неисправного ЭУР. Для ГУР это нежелательно (разрушается рулевое управление; могут возникнуть другие поломки).
  8. Возможность при ЭУР долго удерживать руль в крайнем положении. На автомобилях с ГУР промедление более 5-ти секунд грозит серьёзной поломкой.
  9. Экологичность ЭУР. Машины с ГУР дают больше вредных выбросов; отслужившие свой срок ГУР сложнее в утилизации.
  10. Серьёзные перспективы прогресса ЭУР.

Выбираем между гидро- и электроусилителем руля

Итог

Некоторые несовершенства ГУР устранены в моделях с ЭГУР: произошло увеличение КПД, появилась возможность задавать нужные параметры, осуществилась замена приводного ремня на электродвигатель. Но будущее всё-таки за электромеханическими усилителями руля. Это общемировая тенденция, потому что их преимущества очевидны.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Электроусилитель руля, схема и устройство

Электроусилитель руля — основные преимущества

[box type=»download»] По сравнению с гидро усилителем электрический усилитель не имеет насоса, шлангов и какой либо жидкости, за уровнем которой нужно было бы следить. Такой усилитель издает намного меньше шума и занимает на порядок меньше места в подкапотном пространстве.[/box]
При работе электро усилителя затраты энергии немного ниже, потому что он включается в работу только когда в этом есть надобность. А гидрач постоянно прокачивает жидкость. Собственно за счет меньшего жнергопотребления такой привод рулевого управления позволяет уменьшить расход топлива (в среднем на 200 грамм на сто километров).

Состав усилителя с электрическим приводом:

1 — руль, 2— рулевая колонка, 3— карданный вал, 4— электродвигатель, 5— механизм руля, 6— блок управления, 7— датчик крутящего момента

Принцип действия электро усилителя рулевого управления

Как уже было сказано, электрический усилитель работает не всегда, он вступает в работу только при повороте руля водителем. Двигатель усилителя руля выдает крутящий момент который зависит от крутящего момента на рулевом механизме. Этот момент измеряется датчиком крутящего момента, который передает данные в блок управления усилителем.

Так же блок управления рассчитывает необходимую мощность включения двигателя усилителя в зависимости от угла поворота рулевого колеса. Угол поворота измеряется датчиком, который встроен в подрулевой переключатель. На роторе самого двигателя тоже установлен датчик, измеряющий его частоту вращения для получения обратной связи в блок управления. То есть чтобы блок «видел» с нужной ли скоростью крутится мотор электроусилителя, нет ли ошибочно медленного или слишком быстрого вращения.

[box type=»download»] В отличие от гидроусилителя, который дает примерно одинаковое усилие во всем диапазоне вращения руля, блок управления электрическим усилителем принимает во внимание множество параметров, по которым рассчитывает нужное усилие на электромоторе. Это усилие зависит от величины момента на руле, от скорости автомобиля, от оборотов двигателя, от угла и скорости поворота рулевого колеса.[/box]

Усилие от двигателя усилителя передается на рейку через приводную шестерню и червячную передачу. Рейка перемещается при помощи двух усилий: непосредственно от руля, приводимого в движение водителем и от двигателя усилителя, управляемого блоком управления.

Режим парковки

[box type=»info»] Парковка это своеобразный режим движения. В этом режиме скорость машины мала, а колеса обычно поворачиваются на сравнительно большие углы.[/box]

Датчик крутящего момента передает информацию о наличии большого крутящего момента на  руле. Так же в блок поступают данные об угле поворота руля. И если угол поворота и крутящий момент большие, а скорость автомобиля стремится к нулю, то блок управления определяет это как режим парковки и дает команду на максимальное усиление движения руля. При этом обязательно учитывается частота вращения коленвала.

Таким образом при нулевой скорости и активном рулении на рейку действует максимальное усиление от электродвигателя.

Движение в городе

[box type=»info»] В городском режиме постоянно приходится поворачивать руль, совершая повороты и перестроения.[/box]

Но усилие на руле в такие моменты не превышает средних значений. Так же в блок управления поступает информация об угле поворота руля и скорости автомобиля, близкой к 50-ти километрам в час, в результате блок определяет необходимость в умеренном усилии на рулевое управление и выдает сохраненные в памяти характеристики усилителя для скорости 50 км/час. Так что в городском цикле действуют усилия среднего диапазона.

Движение на трассе

[box type=»download»] В загородном режиме автомобиль движется на высоких скоростях, в рулевое колесо поворачивается обычно на небольшой угол и крутящий момент в рулевом механизме тоже невелик. [/box]

Видя что скорость машины около ста километров в час и поворот руля невелик, блок включает программу управления для характеристик при скорости 100 км/час, устанавливая небольшое усилие на рулевой рейке. То есть при движении на трассе действие электроусилителя практически равно нулю или очень мало.

Активный возврат колес в среднее положение

Когда при движении в повороте водитель снижает усилие на руле, торсион раскручивается. Блок управления по показаниям датчиков видит это и рассчитывает скорость возврата колес в среднее положение в зависимости от величины падения крутящего момента на руле, а так же от угла и скорости поворота руля. Это расчетное значение сравнивается с фактическим усилием возврата а результат сравнения служит основанием для определения крутящего момента, нужного для возврата колес в среднее положение.

Обычно при повороте колес в движении возникают реактивные усилия, которые стремятся вернуть колесо в среднее положение. Но из-за сил трения в рулевом механизме и подвеске они не способны самостоятельно вернуть колеса в исходное положение.

Блок управления учитывает все необходимые данные и обеспечивает возврат управляемых колес в среднее положение при помощи двигателя усилителя.

Коррекция среднего положения колес (подруливание)

Это режим движения по прямой. Просто иногда на автомобиль могут действовать сторонние силы, например боковой ветер. Обычно в таком случае водителю приходится самостоятельно удерживать машину на правильном курсе. В случае с электро усилителем этого делать не нужно, блок управления усилителем все сделает сам.

Долговременная коррекция

Усилитель работает в режиме длительной коррекции когда нужно постоянно устранять отклонение автомобиля от прямолинейного курса, например, при неравномерно изношенных шинах.

Кратковременная коррекция

В случае с боковым ветром его порывы непостоянны, поэтому усилитель работает в режиме кратковременного подруливания. Такое подруливание происходит без участия водителя. Таким образом электроусилитель руля повышает комфортность управления автомобилем.

Видео в тему:



Похожие статьи






www.em-grand.ru

ГУР или ЭУР: определяем что лучше?

На старых автомобилях типа Москвич или «копейка» рулевое управление не имело каких-либо вспомогательных приспособлений, позволяющих упростить усилия водителя, направленные на вращение рулевого колеса.

Эти времена остались в прошлом, и теперь каждый автомобиль, сходящий с контейнера, оснащён усилителем руля (электрическим (ЭУР) или гидравлическим (ГУР)).

Стоит разобраться что лучше: ГУР или ЭУР?

Исторические факты

В прежние времена работа водителя была сложной. Поворот руля требовал от человека немалых усилий. Если на легковом автомобиле это было ещё более-менее возможно, то в случае с грузовым транспортом такая проблема стояла достаточно остро.

Российские конструктора впервые оснастили системой гидравлического усилителя руля автомобиль ГАЗ «Чайка». Впоследствии такой системой стали оборудовать уже все обычные серийные автомобили «для народа».

Несколько позже был изобретён электрический аналог усилителя руля. Он должен был улучшить возможности транспортного средства и не иметь недостатков, которые были у ГУР. В настоящее время мнения водителей разделились. Одни считают, что электроусилитель оправдал надежды инженеров и является лучше ГУР. Другие по-прежнему считают, что гидравлическая система гораздо лучше ЭУР. Как же дело обстоит на самом деле? Какие конструкционные особенности ЭУР и ГУР и чем они отличаются? Будем разбираться.

Гидроусилитель руля и принцип его действия

Гидроусилитель руля представляет собой систему, которая состоит из трубопроводов низкого и высокого давления. Благодаря установленному насосу в них циркулирует особая жидкость. В целом алгоритм работы выглядит следующим образом:

  • поршневой насос под высоким давлением подаёт жидкость (масло) в систему. В движение насос приводится с помощью ремня коленвала;
  • масло подаётся на распределительный механизм, который связан с встроенным в рулевой вал торсионом. Когда руль не вращается, в гидроцилиндр масло не подаётся. Но с началом вращения рулевого колеса раскрываются масляные каналы, и жидкость поступает в гидроцилиндр. Важно отметить, что именно распределитель считается самой уязвимой частью ГУР, так как он довольно чувствителен к качеству масла;
  • в полости гидроцилиндра происходит следующее: поступающее масло приводит в движение шток и поршень, которые, в свою очередь, передают его на передние колёса. В итоге получается, что масло передаёт энергию от поршневого насоса к гидроцилиндру;
  • замыкается вся система с помощью соединительных шлангов. Благодаря этому масло постоянно циркулирует по шлангам высокого и низкого давления. По одним оно движется к гидроцилиндру, а по другим вновь возвращается в масляный бак.

Гидросистема является довольно сложной и капризной. Очень важно, чтобы была соблюдена полная герметичность, был качественный фильтр и необходимый объем масла.

Водителю непременно нужно следить за натяжением приводного ремня насоса, уровнем жидкости внутри системы и своевременно производить замену фильтра и масла.

Электроусилитель руля и принцип его действия

Электроусилитель руля представляет собой систему, в работе которой принимают участие: электродвигатель, датчик крутящего момента и блок управления. Сама система является довольно компактной и мощной по сравнению с ГУР. К тому же ЭУР анализирует скорость, с которой движется автомобиль и обороты его двигателя. Благодаря этому мощность электродвигателя на малых скоростях является максимальной, а на высоких, наоборот, минимальной. Алгоритм работы выглядит следующим образом:

  • датчик при повороте рулевого колеса регистрирует данные о вращении торсионного вала;
  • блок управления после получения и обработки сведений об оборотах двигателя и скорости движения автомобиля, запускает электродвигатель;
  • электродвигатель максимально облегчает вращение руля в необходимую сторону.

Стоит отметить, что во многих автомобилях предусмотрено отсоединения блока ЭУР от датчика скорости. Для этого существует специальная кнопка. Такой факт позволяет усилителю работать максимально эффективно.

Преимущества и недостатки гидроусилителя

Можно выделить следующие преимущества ГУР:

  • он обеспечивает комфортную работу водителя на любых скоростях движения;
  • система выдерживает любые нагрузки, является достаточно мощной для того, чтобы эффективно работать на грузовиках и внедорожниках;
  • производство гидравлических механизмов дешевле, чем изготовление ЭУР, и поэтому транспортные средства, оснащённые ГУР, стоят на порядок дешевле.

Среди недостатков гидравлики громоздкость системы, внимательность к ней при эксплуатации, своевременная диагностика и проведение профилактических мероприятий, а также её зависимость от двигателя, что приводит к определённой трате его мощности. К тому же система не сразу реагирует на действия водителя.

Преимущества и недостатки электроусилителя

Стоит отметить следующие преимущества электроусилителя:

  • наличие нескольких режимов применения;
  • экономичность;
  • компактность;
  • на работоспособность системы не влияют ни изнуряющая жара, ни сильные морозы;
  • простота обслуживания;
  • быстрота реакции на действия водителя.

Недостатком такого механизма можно считать плохую работу и неожиданный выход из строя при движении на плохих дорогах. ЭУР может перегреться и не работать, пока не остынет.

Мощность у такого типа усилителя руля недостаточная для установки его на грузовики и внедорожники. Поломка устройства грозит вылиться в дорогостоящий ремонт или полную замену механизма.

Сравнительный анализ ГУР и ЭУР

Конечно же, каждый водитель имеет свои предпочтения как в марке автомобиля, так и в типе рулевого управления. Если сравнивать две системы, то ГУР представляет собой более простое устройство, которое не зависит от электронного управления. Оно не имеет программных сбоев и не перегревается на просёлочной дороге.

Однако подобная система требует приобретения расходных материалов и их периодической замены: масло, фильтр, шланги и прокладки. Связано это с тем, что многочисленные соединения и уплотнения подвержены высоким нагрузкам, вследствие которых изнашиваются. Важно своевременно производить диагностику состояния системы ГУР и проводить профилактические действия для поддержания её работоспособности.

Устройство электроусилителя руля

Электроусилители не нуждаются в расходных материалах, не имею соединений, способных вывести систему из строя. Это делает такие устройства более прогрессивными и надёжными.

Если говорить об удобстве управления, то гидравлика обеспечивает лучшую обратную связь и на крутых виражах чувствовать пределы возможностей транспорта. ГУР не реагирует на удары и вибрации на плохой дороге.

ЭУР же требует установки специального демпфера, способного гасить колебания. Вибрации и ударные нагрузки делаются электросистему уязвимой и могут привести к уменьшению срока её службы.

В отношении надёжности и эффективности гидравлическая система не способна выдерживать длительную эксплуатацию в предельных режимах. В крайнем положении руль не должен находиться более 10–15 секунд. В противном случае узел перегреется и отключиться. Для его перезапуска понадобиться время. Также использование гидравлики подразумевает некоторую потерю мощности двигателя.

ЭУР создают лишь дополнительную нагрузку на генератор и не отбирают у мотора мощность и не тратят при этом дополнительное топливо. Абсолютно спокойно система реагирует и на длительную работу в крайнем положении руля. Отключается электродвигатель только при езде по бездорожью, вязкому снегу и ухабам.

Преимуществом ЭУР также можно назвать наличие нескольких режимов работы:

  • нормальный;
  • комфортабельный;
  • трековый;
  • спортивный.

Настройки довольно легко менять на ходу. Для этого достаточно нажать на специальную кнопку и выбрать нужный режим.

Если говорить о применении усилителей рулевого управления, то ГУР может быть установлен практически на любой автомобиль. А вот ЭУР обладает ограниченным крутящим моментом и его нельзя устанавливать на грузовой транспорт, внедорожники и крупные представительские лимузины.

На внедорожники не рекомендуется устанавливать ЭУР

Подводя итог, стоит отметить, что ЭУР был создан для того, чтобы устранить недостатки ГУРа, хотя эта система не является однозначно более качественной и эффективной. У неё также имеются свои недостатки, основным из которых является невозможность применения ЭУР на внедорожниках и грузовиках.

carextra.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
