Характеристика датчика давления масла, инструкция по его проверке и замене

Нормальная работа любого автомобильного двигателя невозможна без множества регуляторов. Одним из таковых является датчик давления масла, предназначенный для обозначения уровня давления рабочей жидкости в масляной системе. О видах, принципе работы, вариантах диагностики, что делать, если ДДМ течет и почему это происходит, вы сможете узнать в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

  1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
  2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

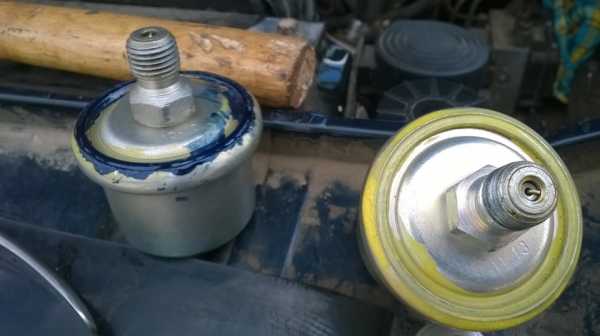

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

  • корпус;
  • мембрана;
  • контакты;
  • а также устройство толкателя.
Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

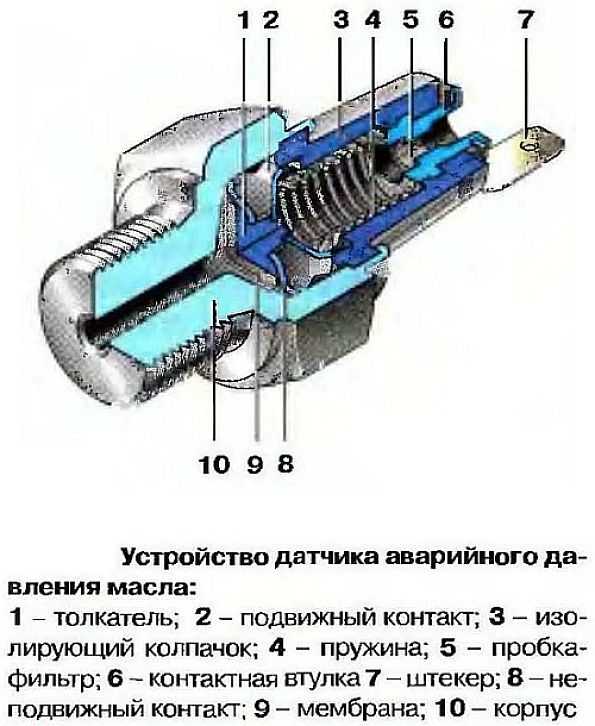

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Руководство по проверке ДДМ

Как правильно проверить датчик давления масла? Варианты диагностики различаются в зависимости от типа регулятора.

Диагностика электронного датчика

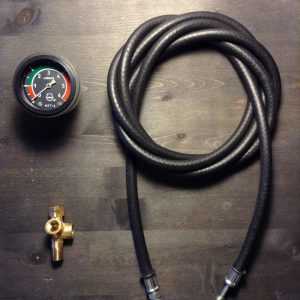

Чтобы произвести диагностику электронного ДДМ двигателя, вам понадобится мультиметр, а также насос, при этом желательно, чтобы насос был оборудован манометром. Перед тем, как приступить к диагностике, необходимо демонтировать ДДМ с автомобиля, после чего активировать мультиметр в режим проверки электропроводки на обрыв. ДДМ двигателя нужно соединить с насосом, а также подключить к нему мультиметр. Использование манометра в данном случае очень важно, поскольку с его помощью вы сможете регулировать параметр давления и не дать лишнего, в противном случае регулятор может просто сломаться (автор видео — СамоделTV).

Итак, подключив насос с манометром и мультиметр к регулятору, необходимо убедиться в том, что на шкале прибора стрелка находится на нуле. После этих действий нужно подать минимальное давление от самого насоса, в итоге, если ДДМ двигателя является рабочим, его мембрана согнется и начнет двигать толкатель. Соответственно, в результате цепь должна разомкнуться, что поспособствует к отклонению стрелки на приборе, а именно — в сторону бесконечности. Для того, чтобы не сомневаться в работоспособности регулятора, можно попробовать дать максимальное давление (вернее, максимально приближенное к этому показателю).

Диагностика механического ДДМ

Что касается диагностики механического регулятора, то в целом эта процедура схожа с вышеописанной, однако здесь есть некоторые различия. В первую очередь, для получения более точных результатов, вам понадобится насос, также оборудованный манометром и резиновый шланг (небольшой). Чтобы произвести проверку, ДДМ необходимо демонтировать с мотора вместе со стрелочной шкалой. Необходимо установить и поставить насос к регулятору таким образом, чтобы место соединения было наиболее герметичным. В том случае, если вы уверены в том, что в результате установки соединение элементов герметичное, можно приступать к проверке (автор видео — Кирилл Збруенко).

Суть диагностики заключается в подаче воздуха насосом через ДДМ, при этом параметр давления, которое должно быть разным, нужно контролировать по манометру. Когда подается максимальный и минимальный параметры, полученные показатели необходимо записать, при этом фиксируя уровень сопротивления. После того, когда будут зафиксированы несколько показателей, их необходимо сравнить с таблицей, в которой указаны оптимальные значения. Эти значения указаны в сервисном мануале, писать о них мы не будем, поскольку они различаются в зависимости от модели транспортного средства.

Замена датчика своими руками

Почему производится замена датчика давления масла?

Причин этому может быть несколько:

  1. Регулятор течет. Неважно, на холостых оборотах или при движении, часто водители сталкиваются с проблемой, когда устройство течет. При этом неважно, горит лампа на контрольном щитке или нет, когда ДДМ течет. В любом случае, если регулятор течет, это говорит о плохом соединении.
  2. На приборной панели горит лампа. При этом диагностика силового агрегата показала, что она работает в норме.

Почему необходимо менять ДДМ, разобрались, теперь рассмотрим вопрос, как осуществляется замена датчика давления масла.

Процесс рассмотрен на примере автомобиля ВАЗ 2109:

  1. В первую очередь, осуществляется демонтаж устройства. От ДДМ необходимо отсоединить подводящий к нему провод с защитным чехлом.
  2. После этого, используя гаечный ключ, необходимо полностью выкрутить ДДМ. После откручивания регулятор извлекается из посадочного места.
  3. Теперь установка. Берется новый ДДМ, его нужно поставить в посадочное гнездо.
  4. Регулятор после установки необходимо закрутить максимально до упора, для этого используется гаечный ключ.
  5. Когда вам удалось поставить и максимально закрутить ДДМ, подключите к нему отсоединенный кабель вместе с чехлом.
1. Отсоедините провод с чехлом. 2. Выкрутите регулятор и замените на новый.

Приобретая ДДМ в магазине, необходимо обращать внимание на его маркировку. Если в маркировке заменяемых устройств будут различия, то новое устройство может работать некорректно.

Видео «Производим замену датчика своими руками»

Как осуществляется процесс замены датчика — смотрите на видео (автор видео — Авто_Ремонт).

 Загрузка …

avtozam.com

Датчик давления масла: виды,устройство,назначение,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ





Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.
Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом.

Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Принцип работы

Аварийный автоприбор, как у машин Форд Фокус и Транзит, Нексия или Опель Корса, работает при помощи мембранного механизма. Внутри датчика есть специальная мембрана, которая реагирует на самые незначительные изменения в уровне масла. Когда двигатель только включается, в системе нет давления масла, и контактные клеммы извещателя находятся в замкнутом состоянии. На приборной панели загорается лампа, сообщая об исправности системы и её готовности к работе. Когда двигатель заводится и нагревается, давление масла возрастает, жидкость воздействует на мембрану, а она выключает лампу.

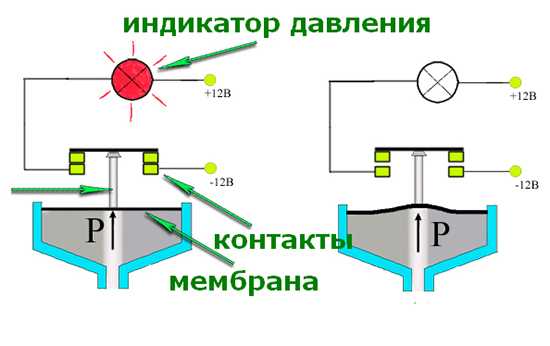

Фото – принцип работы датчика давления масла

Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Если во время работы авто, сигнализатор на панели приборов горит, это говорит о том, что давление очень мало.

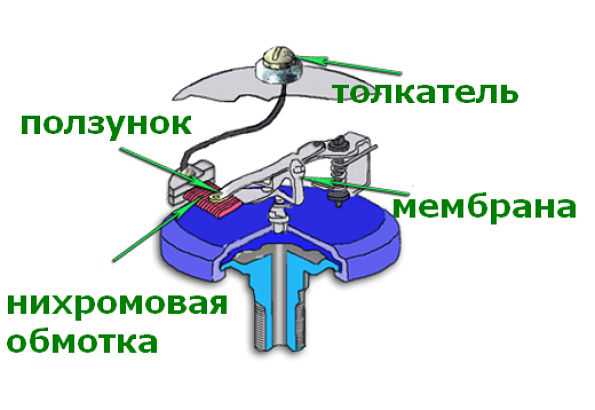

Контрольный датчик устроен немного по-другому. Он оснащен ползунком, который соединен с пластиной при помощи специальной нити. К ползунку подведен провод, который подключен к мембране контроля давления масла. Как только уровень масла падает или поднимается, мембрана изменяет свое положение и при помощи механизма двигается стрелка на стрелочном мониторе. Этот прибор используется для контроля падения уровня в настоящий момент, часто он не оснащен сигнальной лампой.



ВИДЫ ДАТЧИКОВ ДАВЛЕНИЯ МАСЛА

В автомобильной индустрии нашли применение два вида датчиков давления масла: Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе. Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов. В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

НЕИСПРАВНОСТИ

  • Остаточная деформация биметаллических пластин, что впоследствии приводит к неверным показаниям.
  • Выход из строя нагревательного элемента биметаллической пластины.
  • Появление паразитного сопротивления (окислы, надрывы проводов), влияющего на точность показаний резистивных устройств.
  • Засорение канала подвода масла.
  • Повреждение мембраны.
  • Износ резистивного слоя.
  • Неисправность реле датчика аварийного давления масла. Реле устанавливается на некоторых автомобилях и предназначено для включения зуммера при недостаточном давлении масла на определенных оборотах двигателя (к примеру, зуммер может срабатывать, только когда обороты поднимутся выше 1600).

ПРОВЕРКА ВЕРНОСТИ ПОКАЗАНИЙ

Единственный способ убедится в работоспособности устройства – подключить вместо него механический измеритель.

При желании можно установить дополнительное устройство, использовав для крепления переходник с отверстиями под два датчика. Так вы сможете проверить, при каком давлении загорается сигнальная лампочка либо срабатывает зуммер.

Добиться точности показаний измерителей резистивного типа от отечественных производителей часто неоправданно сложно. Но обязательно нужно следить за исправностью датчика критического давления, зажигающего лампу на приборной панели, так как в экстренной ситуации это может спасти ваш двигатель от гибели.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес). На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Таблица: где находятся датчики давления масла на популярных моделях авто





seite1.ru

Как проверить автомобильный датчик давления масла самостоятельно

Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.

Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом. Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.

Рекомендуем прочитать:
Горит давление масла: основные причины срабатывания датчика, диагностика, решение проблемы

Виды датчиков давления масла

В автомобильной индустрии нашли применение два вида датчиков давления масла:

  • Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе.
  • Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов.

В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

Как работают датчики давления масла

В зависимости от того, какой датчик давления масла используется в автомобиле, различаются принципы их работы.

Принцип работы электронного датчика давления масла

Электронный датчик давления масла устроен намного проще, чем механический, и его выход из строя менее вероятен. Задача датчика – передать на приборную панель водителя информацию о том, что давление перестало поступать. Состоит такой датчик из следующих элементов: корпус, мембрана, контакты и толкатель. Датчик включен в электрическую цепь, в которой также находится индикатор аварийного давления.

В нерабочем состоянии двигателя мембрана выпрямлена, толкатель задвинут и контакты замкнуты. Если в этот момент запитать датчик, индикатор аварийного давления загорится. Именно поэтому при пуске двигателя лампочка горит в самом начале. Когда запускается мотор, возникает давление масла, которое воздействует на мембрану, а она взаимодействует с толкателем, размыкающим контакты. Если давление пропадет, контакты вновь замкнутся, и у водителя на приборной панели загорится аварийный индикатор. Также индикатор может гореть при выходе датчика из строя.

Принцип работы механического датчика давления масла

Механический датчик давления масла устроен сложнее, и он включает в себя следующие ключевые компоненты: корпус, мембрану, толкатель, ползунок и нихромовую обмотку. Кроме того, в конструкции датчика присутствует несколько маленьких элементов,  при неисправности которых он будет показывать неправильные данные или вовсе перестанет работать.

Принцип действия механического датчика в том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка на пластине с нихромовой обмоткой. Когда масло под давлением воздействует на мембрану, она приводит в движение толкатель. От него давление передается на механизм изменения сопротивления, и информация о давлении поступает на стрелочный индикатор на панели приборов.

Как проверить электронный датчик давления масла

Чтобы проверить электронный датчик давления потребуется мультиметр и насос (желательно с манометром). Перед началом проверки необходимо снять датчик с автомобиля и перевести мультиметр в режим диагностики цепи «на обрыв». Соедините датчик с насосом и подключите к нему мультиметр. Лучше использовать насос с манометром, чтобы не подать лишнее давление, от которого электронный прибор выйдет из строя.

Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.

Как проверить механический датчик давления масла

Принцип проверки механического датчика давления масла практически не отличается от диагностики электронного варианта. Для проведения процедуры потребуется насос c манометром и небольшой резиновый шланг. При проверке датчик необходимо снять вместе со стрелочным указателем. Насос подключается к датчику при помощи резинового шланга, при этом соединение должно быть герметичным. Когда все будет соединено, необходимо начать подавать различное давление, контролируя его по манометру. В момент подачи определенного давления, его значение записывается и также фиксируется сопротивление. Когда несколько значений будут сняты, можно сравнивать полученные данные с таблицей идеальных значений, которая разнится от автомобиля к автомобилю, и ее можно узнать из технической документации к машине или в интернете.

Загрузка…

okeydrive.ru

Конструкция, принцип работы и местонахождение датчика давления масла

Благодаря контрольно-измерительным приборам водитель может постоянно получать информацию о работе систем силовой установки. Установленные в салоне на приборной доске информационные датчики и сигнальные лампы позволяют принять меры в случае возникновения проблем в работе авто.

Для получения требуемой информации на составных частях силовой установки находятся измерительные датчики.  Один из важнейших среди них — датчик давления масла.

В задачу системы смазки входит снижение трения между трущимися поверхностями узлов и механизмов, установленных в разных частях силовой установки. Одни  смазываются разбрызгиванием, другие – под давлением.

Для нормального функционирования двигателя давление смазки должно быть в определенном диапазоне. Если его будет недостаточно, то смазка не попадёт к некоторых узлам (например, к распредвалу, установленному в ГБЦ). Превышение же давления выше нормы приведет к продавливанию резинотехнических элементов.

 Типы датчиков давления масла

Для контроля давления в системе смазки используются два типа датчиков:

  • аварийный;
  • измерительный.

Аварийный предназначен для уведомления водителя о том, что давление снизилось ниже критического значения. Он соединяется с контрольной лампой на приборной панели. Примечательно, что двигатели некоторых авто комплектуются двумя аварийными датчиками – низкого и высокого давления, которые сигнализируют водителю  о падении или превышении давления в системе.

Измерительные элементы используются не на всех автомобилях. В задачу этих датчиков входит постоянное информирование о функционировании системы смазки. С его помощью водитель может  узнать текущее давление.

Датчики для определения давления использовались  с момента появления двигателей внутреннего сгорания. Первые из них представляли собой  трубку со стеклянным окошком, подсоединенным к системе смазки и установленную в салоне. По пульсации масла по трубке водитель и определял о функционировании системы.

Видео: Установка датчика давления масла!

Особенности работы

Затем на машинах начали применяться мембранные датчики, позволяющие  определить параметры работы смазочной системы. Они бывают двух типов:

  1. Механические.
  2. Электрические.

Механические устарели и не используются. Измерительный прибор состоял из двух датчиков – мембранного и измерительного.  Они соединялись трубкой, заполненной маслом. Суть работы очень проста – возрастающее давление в системе приводит к прогибанию мембраны, установленной внутри датчика. Мембрана смещается, толкает шток, который выдавливает масло в трубке. Возникающее давление приводило к перемещению стрелки на измерительном датчике, а по установленной шкале водитель определял давление в системе. Так сейчас работают диагностические аналоговые манометры.

Конструкция и принцип работы

Электрические сейчас являются самыми распространенными. При этом конструкция элемента зависит от назначения.

Так, датчик аварийной сигнализации включает в себя мембрану с подсоединенным к ней штоком. Внутри детали два контакта, которые замыкают цепь сигнальной лампы. Один неподвижен, второй крепится к штоку.

Принцип работы прост: пока давления в системе нет, цепь питания сигнальной лампы на приборной доске замкнута. После запуска мотора, давление повышается, что приводит к выгибанию мембраны, которая толкает шток с контактом и цепь размывается – лампа гаснет, сигнализирует о том, что система нормально функционирует. Если давление падает ниже определенной отметки, цепь снова замыкается.

Измерительный датчик конструктивно более сложен. Для обеспечения функционирования информационного элемента (со шкалой), установленного на приборной доске, требуется изменение сопротивления электрической цепи.

Такой датчик представляет собой реостат с механическим управлением. Внутри находится нихромовая обмотка сопротивления (или беговая дорожка), бегунок и приводной механизм.

Работает этот элемент так: при изменении давления мембрана прогибается, толкает шток, связанный с приводным механизмом. Тот перемещает бегунок по поверхности обмотки или дорожки, изменяя сопротивление в цепи, обеспечивающей питание информационного датчика.

Выше описана только один из видов конструкций измерительного датчика. Но  есть и другие – полупроводниковый (на основе пъезокристалла) и с биметаллическим преобразователем. Но и эти элементы тоже используют движение мембраны.

Где находится, проверка, замена датчиков давления

Расположение датчиков давления на двигателе может быть самым разным, но он врезается в масляные каналы системы смазки. Некоторые производители устанавливают их на головке блока, другие в место установки на блоке цилиндров, возле масляного фильтра. Первый вариант  используется для аварийных элементов, второй – для измерительных.

Обнаружить  датчики несложно, поскольку они вкручиваются в тело ГБЦ или блока и к нему подходит один провод.

Несмотря на простоту конструкции, датчики выходят из строя. Кстати, при обнаружении проблем в работе системы смазки при помощи сигнальной лампы чаще неисправность связана с датчиком, а не деталями самой системы.

Видео: Ремонт датчика давления ВАЗ 2107

Проверить аварийный элемент несложно, и для этого потребуется только мультиметр, установленный в режим омметра и насос. Проверка делается просто – подсоединяем штуцер датчика к насосу, «плюсовой» щуп мультиметра к выводу на датчике, а «минусовой» бросаем на корпус. При этом измерительный прибор показывает определенное значение сопротивления. Далее делаем один интенсивный качок насосом и следим за показанием омметра. При качке создается давление, которое приводит к разрыву цепи и сопротивление в этом случае – бесконечное.

Проверка измерительного элемента сложнее, поскольку нужно знать, каков диапазон измерений и  какое сопротивление создаёт датчик при том или ином давлении. Если эта информация имеется, то в дальнейшем технология проверки схожа с предыдущей.

То есть, насосом создаем требуемые значения давлений и замеряем сопротивления. При обнаружении сильных отклонений  элемент считается неисправным.

Оба вида датчиков  неразборные, поэтому не ремонтируются. Если они неисправны, то делается замена.

Выполнить замену несложно. Подбираем соответствующий по размеру ключ, снимаем клемму с аккумулятора, чтобы обесточить сеть, отсоединяем провод и выкручиваем деталь. На его место  вкручиваем новый (аналогичный или с идентичными параметрами) и подсоединяем к нему проводку.

avtocity365.ru

Как работает датчик и индикатор давления масла? — Tech Doc Toyota

1. Приборы, показывающие давление масла, устанавливаются на дорогих и спортивных автомобилях. Большинство автомобилей снабжены только сигнальной лампочкой, которая начинает мигать или горит постоянно при падении давления масла ниже допустимого уровня.

2. Выключатель сигнальной лампочки обычно представляет собой мембранный датчик контактного типа (см. Рис. 2.7).

Датчик ввернут в маслопровод в блоке цилиндров. При низком давлении контакты датчика замкнуты. Они разомкнутся тогда, когда давление сможет преодолеть усилие пружины.

Сигнальная лампочка небольшой мощности предупреждает водителя о падении давления масла  ниже допустимого уровня.

3. Другая конструкция диафрагменного датчика давления с пьезоэлектрическим преобразователем показана на Рис. 2.8.

Рис. 2.7. Контактный датчик давления масла.



Рис. 2.8. Полупроводниковый датчик давления масла.

Полупроводниковый пъезокристалл обладает следующим свойством: изменение давления на одной паре его противоположных плоскостей влечет за собой изменение сопротивления между двумя другими противоположными плоскостями.

Пъезокристалл с последовательно подключенным к нему резистором с постоянным сопротивлением присоединены к регулируемому источнику постоянного напряжения.

Под действием изменяющегося давления пъезокристалл меняет свое сопротивление, что приводит к изменению падения напряжения на постоянном резисторе. Это напряжение пропорционально измеряемому давлению.

Такой датчик обычно включается в состав цифрового индикатора давления (см. Рис. 2.9). Выходное напряжение датчика сначала преобразуется из аналоговой в цифровую форму, после чего подается в бортовой компьютер. В постоянной памяти компьютера (ROMreadonlymemory) хранится таблица соответствия цифровых кодов значениям давления. Прочтя цифровой код, компьютер преобразует его в значение давления, выраженное в цифровой форме, которое передается на дисплей приборной панели.

Обычно датчики подключены к бортовому компьютеру через коммутатор, который по очереди соединяет с компьютером

В памяти компьютера хранится таблица соответствия цифровых кодов значениям давления. В ней также хранится минимальное значение давления, при котором загорается сигнальная лампочка.

Рис. 2.9. Измерение давления масла электронными средствами.

каждый датчик на время измерения. Это эффективный способ использования компьютера, поскольку в противном случае для каждого датчика потребовался бы свой компьютер.

Компьютер выводит на дисплеи два вида информации: «сигнал низкого давления» и «давление масла».

4. Аналоговая система измерения давления масла с использованием датчика диафрагменного типа с биметаллическим преобразователем и индикатором, показана на Рис. 2.10. Диафрагма прогибается под действием давления и сильнее прижимает контакты биметаллического вибратора.

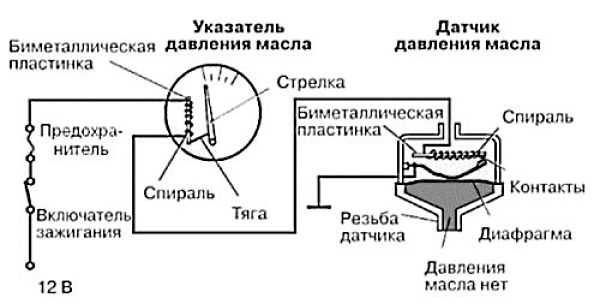

Рис. 2.10. Датчик давления масла с биметаллическим преобразователем и индикатором.

В основе работы вибратора лежит тот же принцип, что и в стабилизаторе напряжения (см. статью «Как работает стабилизатор напряжения питания приборов?»). Нагреватель изгибает биметаллическую пластинку датчика, которая разрывает контакты. Контакты прерывают ток, идущий на индикатор, а также на саму катушку нагревателя, в результате чего биметаллическая пластинка остывает и вновь замыкает контакты. Относительное время пребывания контактов в замкнутом и разомкнутом состоянии зависит от прогиба диафрагмы, т.е. от давления масла. Индикатор показывает среднее значение тока и может быть проградуирован в единицах давления.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

avto-remont-toyota.ru

принцип работы и место нахождения :: SYL.ru

Работа современного двигателя невозможна без наличия дополнительных датчиков. Времена, когда мотор не был зависим от электроники, ушли далеко в прошлое. Сейчас всеми процессами руководит электронный блок управления. Но действует он не сам по себе. Каждый сигнал корректируется в зависимости от показаний того или иного датчика. В сегодняшней статье мы рассмотрим один из самых важных элементов в данной категории. Это датчик давления масла. Что он собой представляет, как работает и где находится на разных автомобилях? Ответы на эти вопросы вы узнаете ниже.

Назначение

Во время работы двигателя смазка должна поступать во все его составляющие, в том числе и в кривошипно-шатунный механизм. Масло поступает методом разбрызгивания. Чтобы образовалась хорошая и плотная смазывающая пленка, жидкость нужно подать под высоким давлением. Оно может достигать пяти и выше атмосфер. Если уровень давления становится ниже нормы, значительно увеличивается трение элементов кривошипно-шатунного механизма. Узлы и агрегаты теряют ресурс, появляется выработка. Чтобы предотвратить это, в конструкции любого мотора есть датчик аварийного давления масла. Именно он предупреждает водителя о проблеме и позволяет вовремя остановить движение и работу ДВС.

Где датчик давления масла находится?

Данный элемент может располагаться в разных местах. Каждый производитель по-своему размещает датчик давления масла в двигателе. Но зачастую эта деталь находится в районе головки блока цилиндров. В некоторых автомобилях доступ к нему может осуществляться только снизу (через колесную базу).

На автомобиле «Лада-Калина» датчик давления масла находится в гнезде ГБЦ, около кожуха ремня газораспределительного механизма. От данного элемента отходит только один провод. Что касается «Дэу-Ланоса», здесь элемент расположен в нижней части двигателя, около масляного насоса. От него идет пучок проводов в изоляции. Немного иначе дела обстоят с немецкими машинами. Например, в «Фольксвагене-Гольф» и «Джетте» первый датчик аварийного давления масла находится на кронштейне до фильтра. А второй элемент расположен уже на выходе масляного очистителя. В автомобилях «Опель-Астра» эта деталь расположена со стороны генератора, в правой части двигателя. Здесь стоит только один датчик, и от него исходит лишь один провод.

Но доступ к нему осуществляется через правое переднее колесо. Иначе до него трудно добраться. На автомобилях ГАЗ с моторами ЗМЗ данный элемент находится на ГБЦ в правой части. К датчику тоже подключен лишь один провод.

Как устроен?

Конструкция данного элемента довольно проста. Автомобильный датчик давления масла состоит из:

  • Мембраны.
  • Подвижного контакта.
  • Корпуса.
  • Толкателя (штанги подвижного контакта).
  • Мембраны.

Данный элемент обязательно контактирует с сигнальной лампой на панели приборов. Как действует датчик давления масла ВАЗа, рассмотрим ниже.

Принцип работы

После включения зажигания на один из контактов сигнальной лампы поступает питание +12 В. Второй контакт датчика соединен с подвижной штангой. Алгоритм работы элемента основывается на замыкании и размыкании второго вывода лампы. За это отвечает отдельный толкатель. Он замыкает лампу на «массу» и соединяется с диафрагмой датчика. Верхняя его часть контактирует с масляной системой.

С увеличением давления смазки растет и усилие на диафрагменный элемент датчика. В результате диафрагма изгибается. Одновременно с этим отодвигаются контакты. Если давление в системе отсутствует или ниже нормы (обычно это уровень менее 0,2 Бара), диафрагма не будет изгибаться и останется в исходном положении, при котором оба контакта будут замкнуты. В результате питание пойдет на лампу, и на приборной панели загорится соответствующая иконка в форме масленки.

Таким образом, принцип работы датчика заключается в замыкании контактов, вследствие чего будет посылаться сигнал на щиток приборов. В зависимости от типа автомобиля эта лампа будет мигать или гореть беспрерывно (как правило, красным цветом). Иногда о недостаточном давлении масла сигнализирует зуммер. Водитель слышит навязчивый писк. Двигатель посылает своего рода сигнал бедствия.

Что делать, если горит датчик давления масла?

Такая ситуация возникает крайне редко. Но если загорелась лампа, нужно сразу искать место для остановки и срочно глушить двигатель. Нельзя, чтобы он работал без давления масла (даже если его уровень на щупе максимальный). Это спровоцирует повышенный износ пар трения.

Мотор будет терпеть масляное голодание. Что необходимо делать далее? После стоянки нужно отправляться на место ремонта – буксиром или на эвакуаторе. Но ни в коем случае не стоит включать передачу на ходу – поршневая в это время будет работать без подачи масла.

Признаки неисправности датчика

К сожалению, характерных признаков неисправности данного элемента нет. Вы не почувствуете повышенный расход топлива, падение мощности, динамики разгона и другие изменения в характере езды на авто. Единственный способ распознать неработающий элемент – проверить, горит ли лампа при включении зажигания. Так же как «Чек» и другие контрольные лампы, она должна гореть при повороте ключа в третье положение. Если иконка датчика пропала, скорее всего, произошел обрыв цепи. Либо сгорела сама лампа на панели приборов, что маловероятно, но теоретически возможно.

Обратите внимание: после запуска двигателя датчик может гореть еще некоторое время на щитке приборов. Обычно это 3-5 секунд, в течение которых насос работает еще под малым давлением. Также подобная лампа горит после замены масла (датчик давления тут ни при чем). Часть его должна наполниться в фильтр и другие элементы ДВС. Не стоит паниковать, если контрольный прибор загорается на недлительное время. Однако если этот период составляет более пяти секунд, стоит задуматься об исправности силового агрегата. Возможно, масляный насос требует ремонта.

Причины выхода из строя

Какие случаи приводят к замене датчика давления масла? Это может произойти в нескольких случаях:

  • При деформации чувствительной мембраны.
  • Из-за обрыва контакта или замыкания в проводке.
  • При выходе из строя реле датчика. Но стоит отметить, что такой элемент есть не во всех автомобилях.
  • При исчерпании ресурса устройства.

Поскольку конструкция датчика весьма примитивна, ломаться здесь практически нечему. Поэтому в большинстве случаев деталь не работает именно из-за обрыва контакта или повреждения мембраны.

Заключение

Итак, мы выяснили, что собой представляет датчик давления масла, как он устроен и как работает. Несмотря на свои размеры, эта маленькая деталь играет важнейшую роль в работе двигателя. В критических ситуациях датчик подает сигнал тревоги на панель. Это позволяет вовремя остановить двигатель и исключить его масляное голодание.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
