Как потянуть ремень генератора самостоятельно: инструкция, советы

Одна из технических работ, которую владелец автомобиля может выполнить самостоятельно без привлечения специалистов автосервиса, является подтяжка ремня генератора. Езда на автомобиле с ослабленным ремнем генератора негативно сказывается на аккумуляторе и может вести к его полной разрядке и выходу из строя. Именно поэтому, важно при появлении первых признаков ослабления ремня генератора подтянуть его, чтобы нормализовать зарядку батареи и работу электрооборудования автомобиля.

Оглавление:
1. Симптомы ослабленного ремня генератора
2. Как подтянуть ремень генератора
- Регулировочная планка
- Регулировочный винт
3. Замена ремня генератора

Обратите внимание: На некоторых автомобилях ремень генератора также приводит в движение помпу. В случае, если вовремя его не подтянуть, это приведет к негативным последствиям. Как минимум, повысится риск перегрева мотора, что, в свою очередь, может вылиться в необходимость проведения капитального ремонта.

Симптомы ослабленного ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это визг во время работы мотора. Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — ГРМ или гидроусилителя.

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

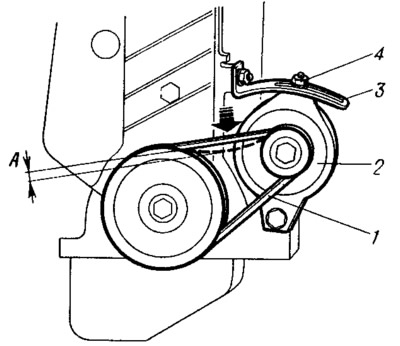

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

Открутить или ослабить саму регулировочную гайку;
При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
Далее на планке затягивается ранее ослабленная гайка.
После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора.

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

Ослабить верхнюю или нижнюю затяжку генератора;
Далее произвести один поворот регулировочного винта по часовой стрелки;
Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу.

Замена ремня генератора

Если после того как вы натянули ремень генератора, он продолжает свистеть и быстро начинает свисать, вероятно, потребуется его заменить. Чаще всего, причинами для замены ремня генератора являются:

Окончание его срока службы. Обычно производители ремней рассчитывают, что они способны отходить 50-60 тысяч километров пробега. По факту, специалисты рекомендуют менять ремень генератора на 40 тысячах километров пробега;
Повреждения ремня генератора. Если при визуальном осмотре вы обнаружили на нем серьезные царапины, проколы, засечки, расслоения, трещины и так далее, это говорит о том, что ремень скоро рискует оборваться, соответственно, лучше его заменить;

Информация на бортовом компьютере. Современные автомобили сообщают, когда имеется проблема с приводом генератора при помощи соответствующей лампочки на панели приборов.

Если появился любой из указанных выше признаков, либо произошел обрыв ремня генератора, необходимо его заменить. При выборе ремня генератора для замены рекомендуется пользоваться подбором по VIN-коду, либо можно сообщить информацию о необходимом ремне продавцу, уточнив ее предварительно в книге по технической эксплуатации автомобиля.

Сам процесс замены ремня довольно простой, с ним можно ознакомиться в книге по технической эксплуатации вашего автомобиля. Перед тем как приступать к работам, нужно поставить автомобиль на ручник и обесточить сеть, сняв клемму с аккумулятора. Сама работа сводится к тому, что предварительно ослабляется крепление, после чего генератор надо прижать к двигателя и снять старый ремень. Далее на его место натягивается новый ремень.

Загрузка…

схема, как проверить, правильно натянуть ремень

Неправильная натяжка ремня генератора может стать причиной отсутствия зарядки. Умение определять правильное усилие натяжения будет полезным как при ремонте своими руками, так и в случае загорания на приборной панели индикатора низкого уровня зарядки АКБ.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки. Именно поэтому важно знать, как проверить натяжение ремня генератора.

Виды конструкции

Привод генератора бывает двух типов:

индивидуальный – генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
общий – для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В – 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто – нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

<noscript><img src='/800/600/https/a.d-cd.net/919gfu-960.jpg' style='float: right;' /></noscript> youtube.com/embed/8INeUgX-YKQ» frameborder=»0″ allowfullscreen=»allowfullscreen»/>

Как натянуть ремень генератора и обеспечить правильную натяжку?

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы. Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора. Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее.

Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
проверка работоспособности шкивов и валов механизма;
установка нового ремня и его правильная натяжка с соблюдением требований;
проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла. Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма.

Процесс выполнения натяжки ремня генератора

Выполнять процесс замены ремня генератора смело можно самостоятельно. Для этого в разных автомобилях присутствуют различные варианты выполнения процедуры. Наиболее простой и распространенный в старых авто способ регулировки — использование планки с прорезью для верхнего крепления самого генератора. Такой способ позволяет без проблем отрегулировать натяжку ремня, не прибегая к помощи других людей.

Также существует система регулирования генератора болтом. Для этого нужно открутить фиксирующие болты, затем с помощью регулировочного механизма достичь нужной степени натяжения ремня и снова зажать фиксирующие элементы. Давайте подробнее рассмотрим натяжку ремня генератора с помощью планки с прорезью:

отпустите гайку, которая держит генератор в определенном положении;
переведите устройство в максимально высокое положение для удобного снятия старого ремня;
наденьте новый ремень и начните натягивать его с помощью отвода генератора вниз;
немного зажмите гайку, когда ремень будет достаточно сильно натянут;
с помощью небольшого рычага (отвертки или монтировки) произведите достаточную натяжку ремня;
полностью закрутите гайку крепления генератора;
заведите автомобиль и дайте ему поработать несколько минут, затем проверьте натяжку ремня;
также проверить состояние ремня стоит после нескольких километров поездки.

Такая замена ремня генератора не станет для вас проблемой, ведь она не требует слишком много времени и каких-либо специализированных умений. Если в вашем авто используется другая система крепления и регулировки генератора, стоит обратить внимание на инструкцию по эксплуатации. В ней должны быть рекомендации по поводу регулировки ремня генератора.

Нужно соблюдать спокойствие и размеренность при выполнении данной работы, ведь любая неточность может принести значительные проблемы и неполадки в будущем. Помните, что неправильное натяжение ремня станет настоящей проблемой для вашего автомобиля. Потому будьте внимательны и не позвольте столь досадной неполадке испортить агрегаты вашего автомобиля.

Можно посмотреть на смену ремня генератора на видео, чтобы четко понимать последовательность действий:

Подводим итоги

Чтобы избежать любых проблем в эксплуатации генератора, необходимо правильно настроить работу ремня и прочих узлов. В таком случае вы сможете получить хорошую работу электрической системы автомобиля, избежать чрезмерной натяжки или недостаточной силы натяжения ремня и гарантировать его качественную и длительную работу. В ином случае вам придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжкой ремня генератора.

Если процедура оказалась достаточно сложной, лучше обратиться к профессионалам — услуга натяжки ремня генератора не будет стоить слишком дорого. Возможно, в вашем автомобиле присутствует специфическая конструкция для регулировки ремня. И в таком случае лучше также доверить работу специалистам. Приходилось ли вам самостоятельно регулировать натяжку ремня генератора или устанавливать ремень в экстренных условиях?

Как натянуть ремень генератора? — видео натяжки на разных авто

Ремень генератора выполняет очень важную миссию – передает вращение коленчатого вала на шкив генератора, который обеспечивает зарядку аккумулятора во время езды, и от него уже ток поступает ко всем потребителям электричества в вашем автомобиле.

Всем водителям рекомендуется время от времени проверять натяжение ремня генератора. Правильно натянутый ремень не должен прогибаться больше, чем на один сантиметр, если давить на него с усилием три-четыре килограмма. Также для проверки можно использовать динамометр (подойдет обыкновенный безмен) – если его крючок зацепить за ремень и оттягивать в сторону, то он сместится максимум на 10-15 миллиметров при усилии в 10 кг/см.

Если под рукой нет ни линейки, ни динамометра, то проверить можно на глаз – если попробовать перекрутить ремень, то он должен повернуться максимум на 90 градусов, не больше.

Когда со временем степень натяжения ремня уменьшается и он растягивается, то слышен характерный скрип – ремень проскальзывает на шкиву и начинает греться. Это чревато тем, что со временем он может порваться. Кроме того, шкив коленвала делает больше холостых оборотов, то есть работает неэффективно и генератор не вырабатывает ток в полной мере – страдает вся электросистема автомобиля.

Натяжение ремня генератора не является самой сложной задачей, особенно на отечественных ВАЗах и Ладах. В более современных моделях, в той же Приоре например, имеется натяжной ролик со смещенным центром, который регулирует степень натяжения ременной передачи.

Работы по натяжению ремня могут осложняться из-за неудобного расположения генератора и шкива коленчатого вала. Некоторые модели нужно загонять на смотровую яму, в других же достаточно просто открыть капот, как например для ВАЗ 2114. На классических вазовских моделях все это делается просто: генератор крепится к картеру с помощью длинного болта, благодаря которому можно перемещать генератор в вертикальной плоскости, а сверху есть планка с прорезью еще для одного болта для фиксации положения генератора в горизонтальной плоскости.

Все, что нужно – это ослабить крепление генератора, открутить гайку на планке, зафиксировать такое положение, когда ремень будет достаточно натянут, затянуть гайку и крепление генератора.

Ремень ни в коем случае нельзя натягивать слишком сильно, потому что это приведет к тому, что на подшипник шкива генератора будет производиться слишком большое давление и он со временем попросту рассыпется, о чем вас оповестит характерный свист, скрежет и недостаточный заряд аккумулятора.

На Ладе Калине ремень генератора натягивается с помощью штока натяжителя. Достаточно всего лишь выкрутить контр-гайку, немного открутить сам шток натяжителя, а потом закрутить гайку на место. Таким же образом можно ослабить натяжение ремня, а если нужно его полностью поменять, то шток натяжителя откручивается, и устанавливается новый ремень.

Стоит отметить, что во время натягивания ремня генератора не забывайте проверять его состояние – на нем не должно быть трещин и потертостей. Если таковые имеются, то лучше купить новый ремень, благо стоит он не так дорого.

Если же речь идет о Лада Приора, где ремень генератора описывает значительно большую траекторию – он также вращает шкивы кондиционера и ГУРа, то за натяжку там отвечает ролик.

Если нету опыта в натяжении таких ремней, то лучше все это сделать на СТО, хотя процедура сама по себе не сложная – нужно ослабить гайку крепления ролика, затем вращайте обойму эксцентрика специальным натяжным ключом пока ремень не натянется, закрутите гайку крепления назад. Но дело в том, что очень сложно угадать правильное натяжение ремня, поскольку площадь его соприкосновения со шкивами уменьшается из-за траектории. Можно попытаться действовать методом тыка.

Примерно так же натягивается ремень генератора и на других более современных моделях, правда, для того, чтобы добраться к нему, нужно снимать колеса, откручивать брызговики двигателя или пластиковую защиту, снимать крышку ГРМ, что, конечно же, отнимает уйму времени.

Видео натягивания ремня генератора на автомобиле ВАЗ 2114

Еще одно видео о правильной натяжке ремня

Загрузка…

Поделиться в социальных сетях

Как натянуть ремень генератора на ВАЗ 2110-2112

Бывают случаи, когда при попадании автомобиля в лужу, или же просто при повышенной влажности, начинает свистеть ремень генератора. Зачастую причина кроется именно в недостаточной его натяжке. Разумеется, чтобы исправить данную проблему, необходимо просто подтянуть ремень до нужного уровня.

Инструмент, который понадобится для решения данной проблемы:

головка на 10 и 13 мм;
трещоточная рукоятка.

Итак, в зависимости от модели ВАЗ 2110-2112 и установленных двигателей, конструкция натяжителя ремня генератора может незначительно отличаться. Но по сути, особой разницы нет и все делается по аналогии.

Итак, открываем капот автомобиля и смотрим в сторону, где находится генератор.
Ослабляем верхнюю гайку крепления генератора и при помощи регулировочного болта производим натяжку.

Обратите внимание на тот факт, что при необходимости натянуть ремень, болт нужно закручивать на штоке по часовой стрелке. Если же наоборот — вы решили ослабить натяжение, то откручиваем регулировочный болт против часовой стрелки.

Видео инструкция по натяжению или ослаблению ремня генератора на ВАЗ 2110-2112

Чтобы показать все наглядно и прояснить картину, я решил записать небольшой видеоролик, который содержит инструкцию в доступном виде:

Сначала сделайте несколько витков и попробуйте натяжку ремня, возможно это уже будет достаточно, чтобы он не свистел. А проверить это довольно просто. Заведите автомобиль с максимально включенными световыми и другими электрическими приборами (дальний свет, обогрев заднего стекла, печка и .т.д.) Если в это время свиста не будет слышно, значит ремень натянуть нормально.

Но и про перетяжку не стоит забывать, и допускать этого нельзя. Если вы услышали, что вдруг стал появляться странный гул со стороны генератора, скорее всего из-за перетянутого ремня гудит подшипник, то нужно срочно немного ослабить натяжение, пока звук не пропадет.

Как натянуть ремень генератора в моделях ВАЗ 2110 и 2115 | Инфо-Ваз

Зачем проверять натяжение ремня генератора

Техническое состояние автомобиля интересует каждого автовладельца, который с заботой относится к своей машине. Хороший водитель перед каждым выездом старается осмотреть некоторые узлы и элементы автомобиля. К такой проверке относится определение состояния уровня масла, тормозной и охлаждающей жидкостей, а также в каком состоянии находится электролит в аккумуляторной батарее. Ходовая часть также нуждается в визуальном осмотре. А проверяете ли Вы натяжение ремня генератора хотя бы периодически, от которого зависит напрямую уровень заряда АКБ и дальнейшая работа всей электросистемы автомобиля? Скорее всего, нет, однако, прежде чем мы узнаем, как натянуть ремень генератора правильно, следует знать, что работа электрогенератора напрямую зависит от работы коленвала, ведь для полноценной зарядки необходимо хорошее натяжение ремня генератора.

О натяжке ремня и его замене

Необходимо знать, что слишком сильное натяжение ремня может привести к преждевременному выходу из строя подшипника на якоре, а ослабленное, ведет к его проскальзыванию через шкив, и просадке напряжения в сети. Об этом может свидетельствовать характерный свист ремня генератора, который дает сигнал о том, что его необходимо подтянуть. Замена рекомендуется каждые 20 тыс. км., однако если на ремне имеются видимые повреждения, его необходимо заменить раньше. На автомобилях ВАЗ регулировка натяжения ремня генератора происходит достаточно просто, благодаря простой конструкции. Положение генератора, и самого шкива регулируется с помощью болта, который фиксирует его положение на дугообразной планке. Болт необходимо немного отдать, а затем вдоль прорези планки увеличить, или наоборот ослабить натяжение.

Для того чтобы осуществить правильное натяжение, необходимо сначала открутить болт на планке, а затем с помощью фомки или не большого ломика отжать сам генератор от корпуса двигателя, таким образом проведя натяжение. Затем болтом зафиксировать положение генератора и произвести проверку степени натяжения. Замена ремня генератора также производится благодаря регулировочному болту и отжатию прижимных роликов.

Следует помнить, что в зависимости от типа и конструкции двигателя в различных моделях ВАЗа, натяжка ремня генератора может иметь некоторые отличия. Однако общий принцип практически для всех генераторов одинаков. Сначала ослабляется затяжка верхнего и нижнего болтов крепления генератора. Благодаря регулировочному винту можно отрегулировать процесс натяжения. Закручивая болт по часовой стрелке, осуществляем натяжение ремня, а наоборот — ослабление. После необходимого натяжения болт крепления генератора затягивается и фиксируется его положение. Как натянуть ремень генератора мы уже знаем. Теперь осталось проверить степень натяжения. Для этой цели несколько раз проверните гаечным ключом коленвал, а затем проконтролируйте еще раз уровень натяжения ремня.

Видео по теме:

Поделиться в соц. сетях:

Как подтянуть ремень генератора на ниве 21214

Как натянуть ремень генератора

Думаю, не стоит подробно объяснять, что из-за недостаточного натяжения ремня генератора, зарядка аккумулятора вашей Нивы будет слабой и придется чаще заряжать батарею. В большинстве случаев ослабление происходит из-за частичного износа ремня, и как следствие — он вытягивается. А потом при работе на холостых оборотах, или попадании на него воды, он начинает свистеть.

На всех моделях «классики», и Нива здесь не исключение, так как мотор одинаковый, натянуть ремень генератора довольно просто и для выполнения этой работы понадобится всего-то пару ключей:

На 17, желательно использовать трещотку с головкой и карданным шарниром
Рожковый или накидной на 19

Для начала открываем капот машины и откручиваем верхнюю гайку крепления генератора к пластине натяжителя:

После этого слегка ослабляем нижнюю гайку крепления, как это наглядно показано на приведенной фотографии:

После этого, если ремень нужно натянуть, но берем рукой за гайку натяжителя и двигаем генератор вниз. Для более наглядно демонстрации этой процедуры, я сделал небольшую картинку, на которой схематически все показано:

Придерживаем генератор в том положении, когда ремень достаточно натянут, и в этот момент закручиваем верхнюю гайку, тем самым зафиксировав устройство в нужном положении.

После приступаем к затяжке нижнего болта и пробуем заводить двигатель. Обязательно включаем как можно больше электроприборов: печку, дальний свет и обогрев заднего стекла. Если при всем этом ремень не свистит, и зарядка аккумуляторной батареи в норме (не менее 13 В), это говорит о том, что ремень достаточно натянут.

Также, стоит обратить внимание, что перетяжка не допускается и очень вредна для подшипника. Так что внимательно послушайте, нет ли посторонних звуков (гула) со стороны генератора. Если таковой присутствует, необходимо немного ослабить.

Замена и натяжка ремня генератора своими руками

Ресурс ремня на ниве 50 000 – 100 000 тыс.км пробега, затем его рекомендуется заменить на новый чтобы избежать обрыва, и скрежета, в этом конечно нет нечего страшного когда он свистит, но с легка раздражает, и генератор работает по хуже. Самое главное поставить оригинальный, качественный ремень, который сейчас не так то просто найти. Но есть неплохие импортные производители bosh и Gates размер 940х10.

Возможные причины свиста:

Попадание на шкив генератора жидкостей, тосол, масла и т.д.
Износ подшипника в генераторе.

Инструмент который вам понадобиться , ключ на 17 либо вороток с трещеткой.
В первую очередь откручиваем гайку натяжителя ремня как на картинке ниже.

Далее нужно снять защитный лист двигателя и открутить нижнюю гайку.

Сейчас он ослаблен и его можно пробовать сдвинуть. Стрелкой показано направление движения.

Ремень свободен теперь его можно снять.

Одеваем новый «рем» на ролики, и силой руки не слишком сильно натягиваем и фиксируем верхнюю гайку, проверяем чтобы ремень имел натяжку и не болтался, далее нужно затянуть гайку снизу.
Теперь необходимо проверить корректную работу генератора, для этого заведите ниву и включите все электроприборы, при этом не должно не чего свистеть и издавать каких то звуков, аккумулятор должен выдавать минимум 13 вольт, если все совпадает то вы все правильно выполнили.

Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости ВАЗ 21213, 21214 (Нива)

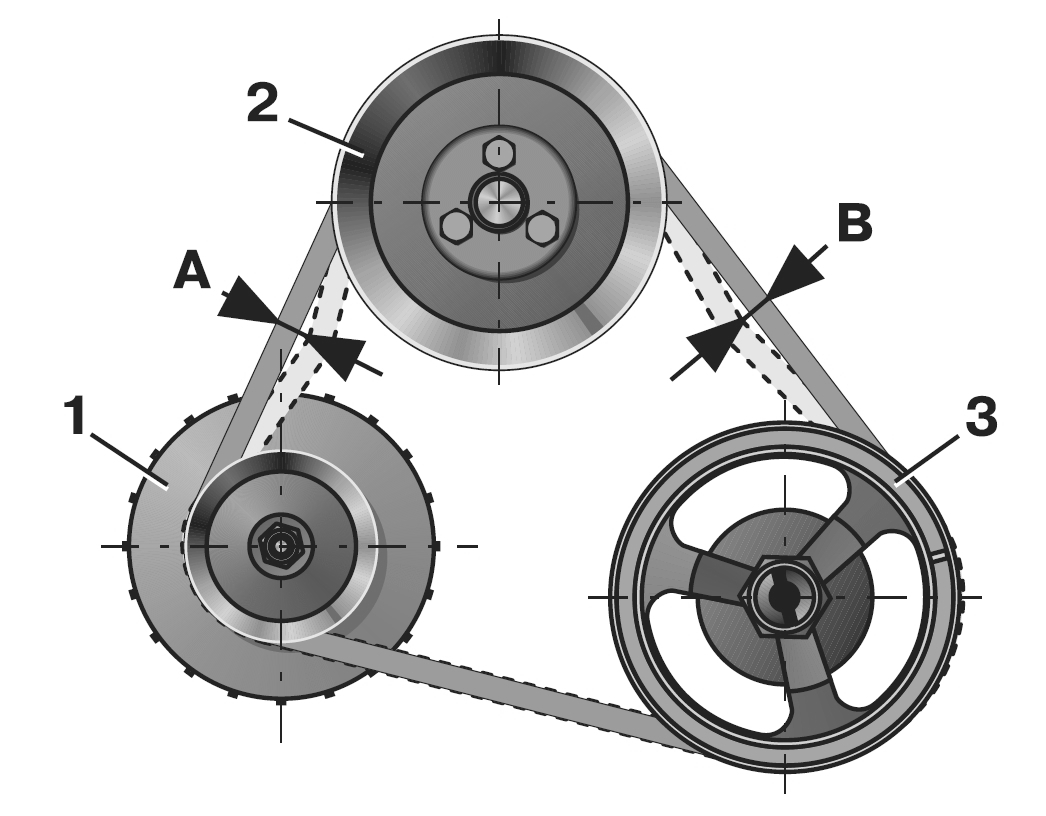

Натяжение ремня проверяем по его прогибу между шкивами агрегатов.
При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм…

… между шкивами насоса и генератором.

… или 12–17 мм между шкивами насоса и коленчатого вала.

Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.
Для замены ремня ослабляем гайку крепления генератора к натяжной планке…

… головкой «на 17» на карбюраторном двигателе.

… или головкой «на 13» – на впрысковом двигателе.

Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.
Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки:

на карбюраторном двигателе;

на впрысковом двигателе.

На двигателе 21214 снимаем датчик положения коленчатого вала (см. Снятие датчика положения коленчатого вала).
Снимаем ремень.

На карбюраторном двигателе его приходится вынимать через щель между радиатором и кожухом.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.
