Что лучше — ГУР, ЭУР или ЭГУР? — журнал За рулем

Казалось бы, усилители рулевого управления делятся лишь на гидравлические и электрические. Однако у этого принципиального деления есть свои подвиды. Причем все они имеют эксплуатационные особенности и дарят различные ощущения при езде.

Удовольствие от вождения конкретного автомобиля сложно описать словами, но можно попытаться объяснить его конструктивными особенностями. Если говорить об информативности рулевого управления, то кроме архитектуры шасси автомобиля в целом важную роль играет тип его усилителя.

Неинформативный, или «ватный», руль, его плохой самовозврат, слабая обратная связь с дорогой и так далее — все эти моменты зависят в первую очередь от конструкции рулевой системы. Основополагающую роль здесь играют потери на трение и паразитный момент инерции.

рулевое управление

При выборе типа усилителя рулевого управления лучше ориентироваться именно на ездовые ощущения. Гидравлические и электрические системы имеют серьезные конструктивные отличия и свои слабые и сильные стороны.

При выборе типа усилителя рулевого управления лучше ориентироваться именно на ездовые ощущения. Гидравлические и электрические системы имеют серьезные конструктивные отличия и свои слабые и сильные стороны.

Материалы по теме

Эталонная система — гидравлический рулевой редуктор. Это механизм так называемого типа «винт — шариковая гайка». Зачастую его применяют на грузовом транспорте и автобусах, но раньше его также ставили и на дорогие седаны, например на Mercedes-Benz с кузовным индексом W124. Механизм отличается минимальным внутренним трением и дополнен гидравлическим усилителем. При повороте руля вращается входной вал редуктора с винтовыми канавками. Такие же сделаны и на внутренней части закрепленной на нем гайки. Вращение вала вызывает ее осевое перемещение. Внешняя часть гайки соединена зубьями с выходным валом редуктора. Т

www.zr.ru

Электрогидроусилитель руля: схема и принцип работы

3295 Просмотров

В современных автомобилях есть такое устройство, как электрогидроусилитель руля. Как понятно из названия, он нужен, чтобы облегчить усилия, прилагаемые к рулю во время движения. Говоря простым языком, он нужен для того, чтобы рулевое колесо легче крутилось. Все водители, которые учились водить на машинах, сделанных в СССР знают о том, как трудно на этих машинах крутился руль. Поэтому это приспособление очень повышает комфорт во время движения.

Устройство

Электрогидравлический тип усилителя рулевого управления состоит из нескольких компонентов. Все эти устройства выполняют свою задачу. Накачивающий агрегат, он состоит из двух частей.

  1. Первая часть системы рулевого усилителя – это насос гидравлический рулевого управления, он подкачивает жидкость в нужный момент. Второе устройство – это электрический мотор, он заставляет качать насос. Третий элемент системы усилителя руля – это трубопровод, по которому течет жидкость. В некоторых системах рулевого усилителя устанавливается специальный блок электронного управления.
  2. Вторым компонентом системы является узел гидравлического управления системой. Считается исполнительным органом системы, который напрямую прикреплен к рулевому механизму.
  3. Третьим агрегатом считается система электронного управления. Эта система распознает скорость машины и прилагает нужные усилия к рулевому колесу.
  4. Четвертым агрегатом считается электронный блок управления рулевого усилителя. Он распознает все сигналы датчиков и отправляет нужные команды системе электронного управления.

Следует отметить, что к исполнительным органам рулевого механизма относится не только узел гидравлического управления, сюда еще входят другие компоненты, такие как: специальный клапан, который открывается и закрывается по сигналам приборов, и электродвигатель насоса, который управляет скоростью вращения рулевого вала.

Принцип действия

Электрогидравлический тип усилителя рулевого управления устроен так, что во время движения он работает в различных режимах. В то время, когда машина движется прямо, гидравлическая система обеспечивает циркуляцию жидкости в трубопроводе. Это нужно для, чтобы жидкость была нужной температуры и нужного химического состава.

В тот момент, когда водитель начинает поворачивать, в этой системе происходит следующее.

  • Во-первых, закручивается торсион, который открывает каналы для поступления жидкости в них.
  • Во-вторых, жидкость перетекает в открывшуюся часть, а из закрывшейся части перетекает обратно в распределительный бачок.
  • В-третьих, во время поступления жидкости поршень перемещает рулевую рейку.
  • В-четвертых, за счет вышеперечисленных действий в системе появляется дополнительное усилие, которое способствует повороту колес.

Главная особенность этого типа усилителя заключается в том, что он работает даже тогда, когда машина стоит на месте или с выключенным зажиганием. Дело в том, что усилие создается специальным насосом. Отличие работы системы во время движения и когда автомобиль стоит на месте заключается лишь в том, что насосу приходится прилагать большие усилия, чтобы облегчить усилия, которые приложит водитель, чтобы провернуть руль.

Ремонт

Несмотря на всю простоту схемы и конструкции, здесь часто в негодность приходит насос. Поэтому многие пытаются произвести ремонт своими силами, найдя схемы в Интернете. На самом деле в устройстве насоса все сложнее, чем кажется на первый взгляд после просмотра схемы.

  1. Во-первых, для того чтобы ремонтировать насос, нужно сначала произвести диагностику и точно определить, что сломан именно он.
  2. После этого следует снять старый и купить новый насос.
  3. Чтобы снять старый насос, потребуется подробно изучить эту схему. На схеме подробно сказано о том, как и где откручиваются все болты, которые крепят насос. По этой же схеме можно поставить новый насос. Грамотно заменить насос с первого раза возможно только после изучения схемы.

Ремонтировать старый насос следует только в том случае, когда есть запасной, ведь неопытные мастера часто только пытаются сделать это устройство, но редко у кого получается это.

Вся беда самостоятельного ремонта заключается в том, что человек, который пытается сделать этот насос, покупает новую часть механизма, которая нередко стоит примерно большую часть от нового насоса, а после ее установки механизм может не работать. Дело в том, что производитель новой части редко думает о том, точно ли она подойдет в то устройство, из-за чего и происходит окончательная поломка.

Резюме

Каждый водитель, который хотя бы раз ездил на машине с усилителем руля, уже не захочет садиться в машину без него. Как говорится, к хорошему быстро привыкаешь, и поэтому сегодня невозможно представить себе автомобиль без усилителя руля. Сегодня существует несколько разновидностей усилителей руля, которые имеют свои достоинства и недостатки. Все они отличаются только принципом привода усилителя. Схемы у них похожи и принцип работы тоже.

portalmashin.ru

Что лучше гидроусилитель или электроусилитель руля?

Автоликбез2 декабря 2016

Сейчас сложно представить автомобиль, у которого баранка крутится с трудом, как это было в прежние времена. Водитель управляет современным авто легким движением рук, поскольку поворачивать колеса помогает специальный усилитель, приводимый в действие гидравликой (ГУР) либо электродвигателем (ЭУР). Потенциальному автолюбителю важно понять, что лучше - электро- или гидроусилитель руля, дабы выбрать подходящий тип привода при покупке машины.

Принцип работы ГУР и ЭУР

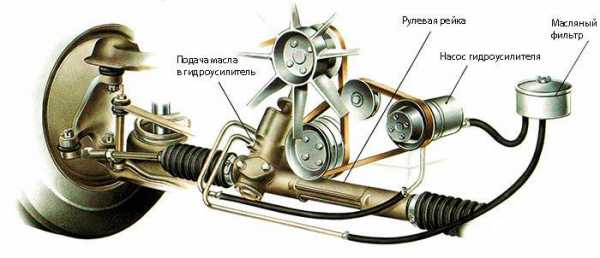

Гидравлический усилитель вращения рулевой колонки появился еще в прошлом столетии и поначалу устанавливался на грузовики. В 80-е годы он перекочевал на легковые авто, где верой и правдой служит по сей день. На данный момент гидравликой оснащается примерно 60% новых машин. Электроусилители были внедрены позже и стали массово применяться после 2000 года, постепенно завоевывая автомобильный рынок.

Чтобы увидеть разницу одного усилителя руля от другого, нужно рассмотреть принцип действия обоих механизмов. ГУР - это достаточно сложный узел, состоящий из нескольких отдельных элементов:

  • насос, связанный ременной передачей с коленчатым валом двигателя;
  • расширительный бачок для гидравлической жидкости;
  • поршень, установленный в рулевой рейке;
  • гидро-распределитель, задающий направление движения поршню.

Перечисленные элементы соединены металлическими трубками с циркулирующей жидкостью. Ее задача – в нужный момент передать создаваемое насосом давление поршню, толкающему вал рейки и таким способом помогающему поворачивать колеса машины. В целом ГУР работает так:

  1. После запуска двигателя насос, вращаемый коленвалом, накачивает давление в системе. Пока вы не трогаете баранку, излишек давления сбрасывается в расширительный бачок.
  2. При попытке повернуть руль распределитель, установленный на его валу, открывает нужную магистраль и направляет жидкость в одну из камер, находящуюся с правой или левой стороны от поршня.
  3. Под давлением поршень перемещается и толкает вал рулевой рейки одновременно с тягой, присоединенной к поворотному кулаку переднего колеса.
  4. Если баранку повернуть в другую сторону, распределитель перекроет первую магистраль и откроет вторую, давление возникнет в другой камере и поршень двинется в обратном направлении.

Чем резче и сильнее вы вращаете рулевое колесо, тем большее давление передается в одну из камер и возрастает усилие, прилагаемое к повороту колес. Система реагирует только на поворот основного вала, а при движении по прямой либо стоянке с запущенным двигателем она продолжает работать, но на рейку не действует.

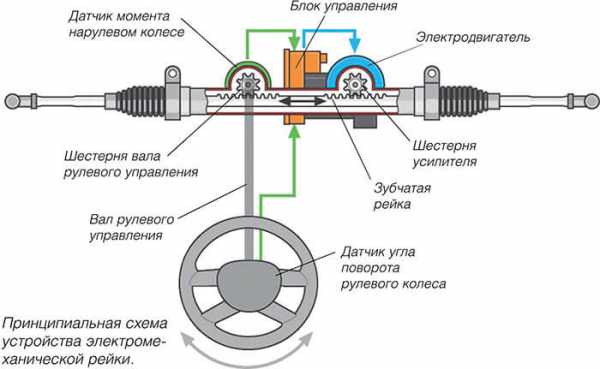

Отличие электрического усилителя руля от ГУР заключается в перемещении вала рейки электродвигателем, управляемым отдельным электронным блоком (ЭБУ). Алгоритм работы такой:

  1. После запуска двигателя на блок управления подается напряжение, но ЭУР остается в бездействии.
  2. Малейший поворот баранки улавливает специальный датчик, передающий импульс ЭБУ.
  3. По сигналу датчика контроллер дает команду электродвигателю вращать рулевой вал в ту или иную сторону посредством шестеренчатой передачи.

Скорость вращения вала электродвигателя и мощность усиления определяется с помощью второго торсионного датчика, скручивающегося при резком повороте руля.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

  • более низкая себестоимость производства, влияющая на конечную цену новой машины;
  • от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
  • надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

  1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
  2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
  3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

  • электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
  • габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
  • система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
  • руль можно держать в любом положении сколь угодно долго.

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя - высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Какой усилитель выбрать?

Практика показывает, что оба привода достаточно надежны в эксплуатации, хотя сторонники электрических усилителей утверждают обратное. Даже в бюджетных авто гидравлика служит без проблем 100-150 тыс. км, а в случае какой-нибудь поломки она ремонтируется на любом автосервисе. Неисправности ЭУР чаще приводят к замене механизма, поскольку в большинстве автомобилей узел не подлежит восстановлению.

С другой стороны, электропривод не препятствует езде после выхода из строя, как это делает ГУР, который можно «обезвредить» только отключением насоса.

Поэтому, выбирая гидроусилитель или электроусилитель руля, руководствуйтесь соображениями целесообразности. Например, машину эконом-класса лучше покупать с гидравлическим усилителем, а бизнес- и премиум-класс – с электрическим.

Владельцы отечественных авто отмечают случаи, когда электрический усилитель из-за сбоев электроники пытался «рулить» вместо водителя, хотя подобные моменты крайне редки. Тем не менее, ЭУР постоянно совершенствуется и вытесняет гидравлику с рынка благодаря более удачной и простой конструкции.

autochainik.ru

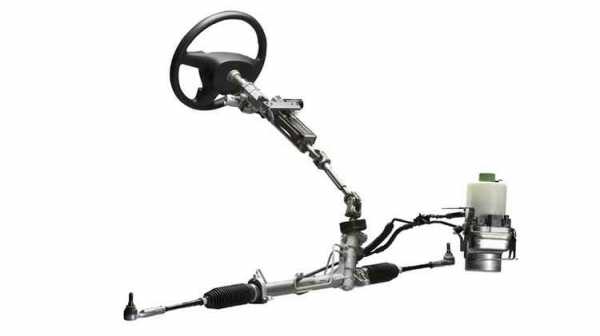

Электрогидроусилитель руля

просмотров 5 536 Google+


Электрогидроусилитель руля (ЭГУР) это переходная система от гидроусилителя (ГУР) к электроусилителю (ЭУР) руля. Преимущество его перед ГУРом значительны. Начиная с уменьшения расхода бензина, насос работает не постоянно, до регулировки усилия в зависимости от скорости и режима вождения. Недостатком можно считать наличие гидравлического насоса.

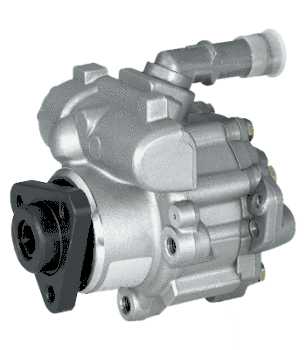

Насос электро-гидроусилителя руля (насос ЭГУР) — это высокотехнологический механизм для нагнетания и обеспечения циркуляции рабочей жидкости (специального масла) в системе ЭГУР, который приводится в действие электродвигателем. Это сложный механизм, требующий к себе бережного отношения. Соблюдая условия правильной эксплуатации, срок его службы может длиться больше 10 лет.

Электрогидроусилитель руля принцип работы

Рабочая жидкость наполняет резервуар, после переходит в насос ГУР по соединительному шлангу. При повороте руля блок управления подаёт питание на электродвигатель, который включается и начинает вращать вал насоса ГУРа с частотой, зависящей от скорости автомобиля и усилия приложенного к рулю. Так же питание подаётся на соответствующий электроклапан, в зависимости от направления поворота. Насос создаёт давление жидкости и передает ее через соответствующий клапан в гидроцилиндр. Гидроцилиндр энергией рабочей жидкости образует силу, пропорциональную давлению жидкости, которая движет поршнем и штоком, далее они повернут нужным образом колеса системой рычагов.

Электрогидроусилитель руля рабочие параметры насоса:

Допустимый зазор между составляющими частями — 0,005-0,001 мм. Отклонение от допустимого значения влечет за собой падение давления жидкости на холостом ходу и как следствие ощущение тугого руля и визг на поворотах.
В зависимости от автомобиля рабочее давление — 150 Бар
При эксплуатации ЭГУ руля возможны неисправности, при которых его эксплуатация невозможна. При включении зажигания блок управления производит тестирование электрической части. Если при этом обнаруживается неисправность, то происходит отключение ЭУР. При неисправности же насоса отключение не происходит, а ЭУР может работать частично, так как давление будет недостаточным.

Основные причины неработоспособности насоса:

Несвоевременная замена рабочей жидкости в системе.
Применение некачественной или жидкости, которая не подходит для данной модели автомобиля.
Попадание грязи или инородных тел (сгусток промасленной пыли, которая обычно скапливается вокруг крышки горловины масляного резервуара, бывает частой причиной выхода насоса из строя).
Отсутствие герметичности и как следствие вытекание рабочей жидкости. После чего система завоздушивается и выходит из строя.
Масляное голодание из-за перегиба масляных магистралей.
Значительный перегрев системы, или систематический незначительный.
Ошибки во время монтажа, некачественная сборка.
Во время эксплуатации детали насоса ГУР по мере изнашивания насыщают рабочую жидкость системы металлической пылью или даже мелкими металлическими частицами. Когда приходит время заменить старый насос ГУР на новый, вся система гидроусилителя руля должна быть тщательно промыта, также подлежат замене элементы, в которых скопились продукты износа. Проигнорировав это указание, вы рискуете тем, что новый насос в кратчайшие сроки будет выведен из строя.

admin 02/04/2015«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

avtolektron.ru

Что лучше гидроусилитель или электроусилитель руля

Дата публикации: .
Категория: Автотехника.

Те, кто учился водить на отцовской «копейке» помнят незабываемые ощущения при каждом повороте руля. Управление в те времена было полностью лишено вспомогательных элементов, которые могли бы заметно упростить езду на автомобиле. Сегодня ситуация изменилась и теперь вождение ни легковушки ни грузового авто ни автобуса не требует физической подготовки и стальных нервов, так как на помощь автолюбителям пришли такие вспомогательные узлы, как гидро- (ГУР) и электроусилитель руля (ЭУР), которыми снабжаются практически все современные машины. Благодаря этим системам поворот «баранки» можно осуществлять одним пальцем.

При покупке нового или б/у автомобиля большинство начинающих водителей озадачиваются вопросом - что лучше гидроусилитель руля или электроусилитель руля и как вообще определить какая из этих систем установлена на машине? С последнего вопроса мы, пожалуй, и начнем.

Как определить ГУР или ЭУР установлен в автомобиле

Определить какой узел установлен на выбранной марке машины можно и без помощи продавца. Для этого необходимо заглянуть под капот автомобиля. Если там вы обнаружили бачок с соответствующей пиктограммой, на которой изображен руль – значит, перед вами авто с ГУР. Именно в этот бак и заливается жидкость для гидроусилителя руля. Если бачка нет, а руль при этом крутится свободно, то это означает, что в машине установлен ЭУР.

Полезно! В некоторых машинах бак для жидкости гидроусилителя располагается в бампере и при этом устройство представляет собой гибрид электро- и гидроусиления. Но, такие авто можно пересчитать по пальцам. Например, несколько моделей Opel Zafira оснащены именно такими «скрытыми» узлами ЭГУР.

Чтобы разобраться, что лучше электроусилитель или гидроусилитель, сначала стоит сказать об особенностях и отличиях каждой из этих систем в отдельности.

Гидроусилитель руля

ГУР сегодня более распространен, в отличие от электрической системы, которая только набирает обороты. Гидроусилитель состоит из сложных узлов – трубопроводов низкого и высокого давления, ремней и прочих элементов, по которым циркулирует жидкость, заливаемая в специальный бак, соединенный с насосным оборудованием. Как только водитель поворачивает руль, происходит целый ряд процессов. Сперва жидкость под высоким давлением подается через распределитель в рулевой механизм, после чего она нагнетается в гидроцилиндре, создавая тем самым давление, которое оказывает влияние на поршень. В результате смещения последнего, степень усилия, которое водитель прилагает для поворота руля, снижается. При движении по прямой траектории жидкость гидроусилителя отходит обратно в бачок. Как видите, это довольно сложная закрытая система циркуляции жидкости, в которой участвует много элементов, каждый из которых может со временем выйти из строя.

Если говорить об особенностях работы ГУР, стоит упомянуть следующие недостатки:

  • Гидроусилитель потребляет энергию мотора, в связи с чем мощность двигателя заметно падает.
  • Система довольно капризна и требует периодического обслуживания (замена жидкости гидроусилителя должна выполняться каждые 50 000-80 000 километров пробега или как только ее уровень в бачке понизился до минимальной отметки). Кроме этого, довольно часто приходится подтягивать ремень насоса.
  • Обязательным условием для правильного функционирования ГУР является полная герметичность узлов.
  • Температурные колебания оказывают пагубное влияние на жидкость гидроусилителя, в результате чего падает эффективность всей системы в целом.

Помимо этих недостатков, многие автолюбители часто жалуются, что гудит гидроусилитель руля при повороте. Эта проблема может быть связана с поломкой в рулевой рейке, проблемами с насосом, ремнем или некачественным маслом. В результате того, что система, призванная упростить жизнь автолюбителей, начала приносить много хлопот, был разработан более простой и удобный механизм – электроусилитель.

Электроусилитель руля

ЭУР по своей конструкции намного проще гидравлического усилителя. По большому счету это небольшой электромотор, блок управления и два датчика: крутящего момента и угла поворота. Устройство, установленное на самой рулевой рейке или колонке, считывает информацию о том, какой водитель передает угол поворота. При этом с помощью торсионного вала, который встроен в узел рулевого управления, передается крутящий момент.

Если говорить о том чем отличается гидроусилитель руля от электроусилителя руля, то в первом случае усилие, которое прилагается к рулю снижается за счет давления и циркулирующей жидкости, во втором, информация преобразуется благодаря электрике, в результате чего колеса выполняют легкий поворот. Электронный блок гидроусилителя в этом случае анализирует данные и уже на их основании рассчитывает, сколько тока потребуется электромотору. Благодаря этому при парковке или резких маневрах производится наибольшее усилие со стороны ЭУР. При медленных поворотах электроусилитель снижает силу крутящего момента и практически не задействуется.

Если говорить о преимуществах ЭУР перед ГУР, то стоит отметить следующие плюсы электроусилителя:

  • Он занимает минимум пространства.
  • В процессе эксплуатации ЭУР потребляет энергию, только в те моменты, когда он используется. ГУР же работает постоянно, как только вы завели двигатель.
  • Электроусилитель работает бесперебойно как в сильные морозы, так и в жару.
  • Так как ЭУР состоит из меньшего числа элементов, то он надежнее, так как не требует постоянного обслуживания и ремонта.

Тем не менее, электроусилители обладают своими особенностями, которые смущают некоторых водителей. Поэтому попробуем разобраться, какая система лучше показывает себя в управлении.

Какая система удобнее в управлении

При разработке усилителей системы управления автомобилем перед конструкторами стояла сложная задача. С одной стороны, необходимо обеспечить легкость при повороте колес, с другой стороны, водитель не должен терять «контакт» с дорогой, для этого требовалось обеспечить обратную связь.

На деле многие водители убеждены, что при использовании ЭУР чувствовать дорогу не всегда будет получаться. На деле это совершенно не так. Дело в том, что электроусилитель, наоборот, наиболее точно чувствует и анализирует ситуацию на дорожном полотне, поэтому он четко передает угол поворота, а при ускорении машины руль становится «тяжелее». ГУР в этом вопросе проигрывает, так как он хоть и обеспечивает надежную обратную связь, но при этом предохранить от выворота руля на большой скорости он не может. Электроусилитель же не допустит подобной ситуации.

Еще один миф, который прочно засел в головах «бывалых» - это то, что ЭУР не поддается ремонту, поэтому если он сломается, то ничего с этим не поделаешь. На самом деле и это не так. Просто для того, чтобы отремонтировать электроусилитель, нужно обращаться не в СТО, а к электрикам.

Среди действительно реальных недостатков ЭУР стоит упомянуть тщательную калибровку, которая требуется такой системе. По факту произвести все эти настройки можно на иномарках, детища отечественного автопрома будут куда капризнее в этом вопросе. Также электромотор нуждается в дополнительной защите – демпфере, который будет гасить вибрации и колебания, влияющие на целостность ЭУР.

В заключении

Сегодня электроусилители руля активно вытесняют гидравлику, так как они обладают куда лучшими характеристиками и избавляют водителей от таких манипуляций, как замена жидкости ГУР. Кроме этого, они лучше показывает себя на дороге и обладают превосходной отдачей. Поэтому если вы приобретаете новую иномарку, то предпочтение следует отдать электронике, в случае с ВАЗом, стоит реально оценить возможности авто, возможно, лучше использовать гидравлику.

avto-moto-shtuchki.ru

Гидроусилитель руля (ГУР) против электроусилителя руля (ЭУР). Взвешиваем все «ЗА» и «ПРОТИВ»

Те, кому довелось обучаться азам водительского мастерства на автомобилях отечественного производства, таких к примеру как: "Москвич" или «копейка», помнят ощущения от управления этими автомобилями, в особенности их рулевое управление. Оно было напрочь лишено каких-либо вспомогательных приспособлений упрощающих поворот рулевого колеса.

С тех пор не мало воды утекло, а вместе с ней пережитки тех времен. Благодаря прогрессу современный автомобилист может стоя на месте одним пальцем поворачивать руль целого автобуса, не то что малогабаритного седана. Автомобилей не оборудованных усилителем руля сегодня уже не выпускают. Каждая новая машина оборудована либо гидроусилителем руля (ГУР), либо электроусилителем руля (ЭУР) о том, что из себя представляют эти устройства, чем отличаются друг от друга, а также недостатках каждого из них пойдет речь в сегодняшней статье.

Немного истории...

Если на легковушках руль хоть как-то можно было повернуть, то на грузовых автомобилях это проблема стояла довольно остро. Светлые умы конструкторов сумели разработать специальный гидравлический механизм, который позже был внедрен в систему рулевого управления и существенно облегчал вращение рулевого колеса. Однако целью для конструкторов было не только снять нагрузку с рук, но еще уменьшить вибрации передаваемые от колес к рулю во время езды по неровностям. Электроусилитель руля также позволил улучшить безопасность водителя, так как в случае повреждения шины переднего колеса благодаря ГУР автомобиль сохранял заданную водителем траекторию движения.

Первым обладателем гидравлического усилителя руля в СССР стал легковой автомобиль – ГАЗ «Чайка».

Через несколько лет ГУРы стали появляться и на обычных серийных автомобилях "для народа". Что характерно, западные легковушки начали оснащаться гидроусилителями руля за долго до того как он появился на наших "ВАЗах" и "Москвичах". Шло время, инженеры все больше убеждались в несовершенности конструкции гидравлического усилителя рулевого управления и принялись искать способы улучшения этого агрегата. К сожалению или к счастью эволюционировать ГУР не сумел, т . к. у него появился полноценный электро-конкурент. Инженеры решили, что применение электрики, а не гидравлики позволит получить новые возможности и устранить массу недочетов присущих ГУРу. Изобретенный электрический усилитель руля (ЭУР), устанавливаемый сегодня практически на многие модели, как бюджетного так и более дорогого класса, пришелся по душе автомобилистам, однако были и те, кто не желал принимать "ноу-хау" и твердо убежден в том, что гидроусилитель лучше чем электроусилитель руля. Чем же они отличаются и каковы конструкционные особенности ГУР и ЭУР? Давайте разбираться.

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

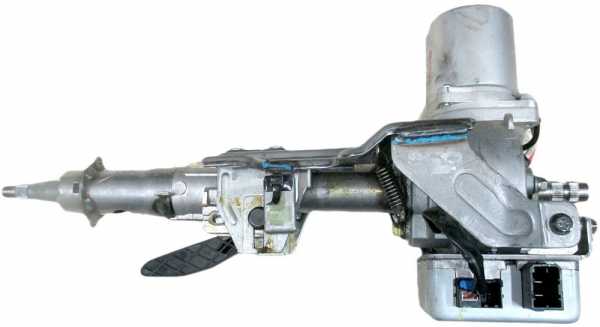

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо "дать" электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

  1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
  2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
  3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

  1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
  2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
  3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
  4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
  5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет "остроту" и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Преимущества ЭУР

Среди плюсов электроусилителя руля можно выделить следующие особенности:

  1. Простая конструкция, следовательно простота в обслуживании. В ЭУР нет никаких шлангов, жидкостей или насоса, поэтому нет необходимости тратить время и деньги на периодический осмотр и обслуживание. Водитель должен следить только за состоянием подшипников качения.
  2. Компактные размеры ЭУР экономят место, а в некоторых автомобилях интегрируются непосредственно в рулевой вал, который находится в салоне автомобиля, а не под его капотом. Это, как вы понимает, увеличивает его срок службы, поскольку находясь в салоне он не подвержен влиянию температур, влажности и прочих факторов сокращающих срок жизни гидроусилителя.
  3. Благодаря электроусилителю руля происходит экономия топлива, т. к. мотор ЭУРа в отличие от ГУРовского насоса включается только при повороте руля, кроме того он не напрягает двигатель и не отбирает у него мощность.
  4. При помощи ЭБУ можно настроить режим работы электроусилителя под свои потребности и определенные условия эксплуатации.
  5. Руль, на котором есть ЭУР можно держать в крайнем положении без ограничения по времени.
  6. И, последнее, пожалуй, самое важное преимущество этого типа усилителей, которое касается по большей мере гонщиков — более острая реакция руля во время движения на высоких скоростях.

Недостатки ЭУР

Электроусилитель руля является намного более прогрессивным устройством, однако и оно не лишено недостатков, среди которых:

  1. Первым и возможно самым главным недостатком можно считать высокую стоимость.
  2. Маленькая мощность электромотора, которая не позволяет устанавливать него на более тяжелых ТС (автобусы, кроссоверы, пикапы, грузовые авто). Хотя со временем этот недостаток будет устранен, так как конструкция ЭУР совершенствуется каждый год.

Читайте также:

www.autoposobie.ru

Что лучше: гидроусилитель или электроусилитель руля

Есть два типа усилителя руля, которые сегодня используются в автомобилестроении– гидроусилитель и электроусилитель руля. Каждый из них выполняет одну и ту же основную задачу, позволяя легко поворачивать руль. Разница между ними связана с тем, как они функционируют. Чтобы выбрать лучшую для себя систему, необходимо разобрать принцип работы и сравнительные характеристики каждой из них более подробно.

Гидроусилитель руля

Устройство и принцип работы гидроусилителя руля

Гидравлический усилитель руля является одной из самых ранних форм технологии. Эта система состоит из различных компонентов и частей, таких как насос, шкив, приводной ремень, шланги и жидкость для гидроусилителя. Все они действуют вместе, создавая гидравлическое воздействие, которое так легко поворачивает руль. Но давайте рассмотрим, как создаётся это давление.

Двигатель вашего автомобиля содержит лопастной насос, который в нужное время создаёт гидравлическое давление. Всякий раз, когда вы поворачиваете руль, насос будет генерировать больше гидравлического давления, чтобы увеличить силу, когда вы поворачиваете руль. Давление увеличивается, потому что дополнительная гидравлическая жидкость поступает в гидроцилиндр из клапанов. Как только это происходит, механизм получает давление от цилиндра и заставляет колёса двигаться вместе с рулевым механизмом.

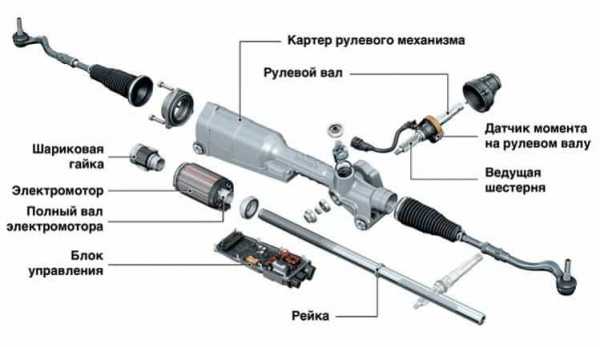

Устройство и принцип работы электроусилителя руля

Электроусилитель руля (EPS) – это ещё одна технология усиления руля. Основная причина, по которой мировые автопроизводители её используют – топливная экономичность. Для помощи водителю EPS использует электродвигатель, в отличие от традиционных систем, которые воздействуют гидравлическим давлением, создаваемым насосом, приводимым в движение двигателем транспортного средства. Этот насос постоянно работает независимо от того, поворачивается руль или нет. Это постоянно увеличивает нагрузку на двигатель, что отрицательно влияет на расход топлива.

При переходе на электродвигатель нагрузка на двигатель уменьшается только в тех случаях, когда рулевое колесо поворачивается в одну или другую сторону, что приводит к лучшей экономии топлива. Электродвигатель, который установлен на рулевой колонке или на рулевом механизме (в настоящее время обычно используется реечный механизм), подаёт крутящий момент на рулевую колонку, помогая водителю повернуть рулевое колесо. Датчики определяют положение рулевого колеса и любые сигналы, поступающие от водителя, – когда он поворачивает руль, чтобы изменить направление движения авто. Модуль управления через электродвигатель подаёт вспомогательный крутящий момент. Если водитель просто удерживает колесо неподвижно, в положении для движения по прямой, система не оказывает никакой помощи.

EPS не только предлагает преимущество в улучшении экономии топлива, но также имеет несколько других особенностей. Будучи электронным и настраиваемым компьютером, система EPS может быть запрограммирована для многих различных ситуаций.

Инженеры теперь могут программировать переменную помощь в различных режимах. Например, при парковке максимальная помощь обеспечивает более лёгкое маневрирование в и из парковочных мест, но при более высоких скоростях на дороге помощь в рулевом управлении уменьшается, чтобы повысить устойчивость автомобиля. С небольшим сопротивлением, встроенным в рулевое управление на высоких скоростях на открытой дороге, автомобиль с меньшей вероятностью будет нестабилен из-за чрезмерного участия водителя.

Электроусилитель руля с каждым годом появляется всё в большем количестве автомобилей. Эти системы можно найти на самых разных транспортных средствах – от грузовиков до небольших автомобилей. У электроусилителя рулевого управления большое будущее, так как автономные и активные системы безопасности разрабатываются для того, чтобы управлять автомобилем при минимальном вмешательстве пользователя.

Диагностика электроусилителей требует понимания напряжения, тока и нагрузки. Кроме того, технический специалист должен понимать, как работают модули и датчики, чтобы определить уровень помощи.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Устройство электроусилителя

Мотор

В большинстве систем электроусилителя рулевого управления используется трёхфазный электродвигатель, работающий от постоянного напряжения с широтно-импульсной модуляцией. Двигатель бесщёточный и имеет рабочий диапазон напряжений от 9 до 16 вольт. Трёхфазные двигатели обеспечивают более быстрое и точное применение крутящего момента при низких оборотах.

В двигателе используется датчик вращения, который определяет его положение. В некоторых системах, если модуль заменён, необходимо проверить концевые упоры (ограничители), чтобы двигатель не сдвигал стойку за пределы максимального угла поворота. Такой сервис может быть дополнительным этапом калибровки датчика угла поворота руля. Двигатель может быть подключён к рулевой рейке или колонке. Сегодня всё больше автомобилей используют двигатели, которые установлены на основании рулевого механизма или на противоположном конце стойки.

Модуль

Модуль электроусилителя руля – это больше, чем просто печатная плата и разъёмы в алюминиевой коробке. Модуль содержит драйверы, генераторы сигналов и MOSFET-переключатели, которые питают и контролируют электродвигатель. Модуль также содержит схему контроля тока, которая измеряет усилители, используемые двигателем, а также монитор тока и другие входы для определения температуры двигателя с использованием алгоритма, учитывая даже температуру окружающей среды.

Если система обнаруживает состояние, которое может привести к перегреву двигателя, модуль уменьшит количество тока, идущего к нему. Система может перейти в отказоустойчивый режим, сгенерировать код неисправности и предупредить водителя сигнальной лампочкой или сообщением.

Сенсорные датчики

Для систем рулевого управления с электроусилителем основную информацию передаёт измерение угла поворота рулевого колеса и скорости поворота. Диагностический прибор обычно отображает эту информацию в градусах. Датчик угла поворота рулевого колеса (SAS) обычно является частью группы датчиков в рулевой колонке. В блоке датчиков всегда будет более одного датчика положения рулевого управления. Некоторые кластеры датчиков имеют три датчика для подтверждения данных. Некоторые кластеры SAS и сенсорные модули подключены к шине локальной сети контроллера (CAN). Модуль SAS или кластер может быть подключён непосредственно к модулю ABS/ESC на шине CAN, или может быть частью общей сети CAN в цепи, которая соединяет различные модули в автомобиле.

Датчик крутящего момента рулевого колеса измеряет усилие, прилагаемое водителем, и обеспечивает чувствительное управление опорой электроусилителя. Он выполняет ту же функцию, что и золотниковый клапан в гидравлической системе рулевого управления.

Сенсорный датчик

Сравнение ГУР и ЭУР

Существует множество возможных характеристик, которые помогут определить, чем отличается гидроусилитель от электроусилителя. Углубившись в электрическое и гидравлическое рулевое управление, необходимо ознакомиться с реальными различиями между этими механизмами.

Почти каждая автомобильная компания предпочитает электрические вспомогательные системы рулевого управления гидравлическим. Производители, которые используют электрическое рулевое управление, стремятся к лучшей производительности и мощности. Найти разницу между электрической системой и гидроусилителем не так сложно, как может показаться. Существует много параметров, которые отличают их друг от друга. Рассмотрим их более детально.

Передовые технологии

Электроусилитель руля является самой передовой технологией в автомобильной промышленности. Производители уже давно используют эту систему. Электрические провода являются основными причинами, по которым производители предпочитают устанавливать такие системы в своих автомобилях. Такое соединение отличается мощностью и служит дольше. Любой, кто вкладывает деньги в новый автомобиль, выберет то, что прослужит дольше. Электроусилитель – это подходящее решение для повышения мощности и производительности.

Мощность

Гидравлическая система отличается от электроусилителя большей мощностью. Это означает, что это рулевое управление может предложить больше «силы» на дорогах. Шероховатая или неровная поверхность оказывает огромное влияние на производительность и систему автомобиля. Электрическая система рулевого управления обеспечивает соответствующую прочность, которая может выдерживать неровные дороги.

Переход на электронные системы рулевого управления является мудрым решением в соответствии с советами экспертов по ремонту и техобслуживанию и позволяет определить потребности пользователей и возможности производителей. Это одна из главных причин, почему люди переходят на электронное рулевое управление. Каждый водитель ищет мощный усилитель для повышения безопасности и комфорта вождения. Вот почему пользователи выбирают более мощный и надёжный вариант.

ЭУР автомобиля

Влияние на расход топлива

Отличие гидроусилителя также заключается в том, что он негативно влияет на пробег автомобиля. Причиной является идеальное соединение между гидравлической системой рулевого управления и двигателем автомобиля. Система электропитания управляется компьютером и не требует топлива или жидкости для работы. Производители автомобилей предпочитают электронные системы рулевого управления вместо гидравлических насосов.

Гидроусилители сложны в управлении. Электрическая система состоит из проводных цепей и других небольших компонентов, облегчающих управление транспортным средством. Это одна из основных причин, по которой любой водитель выбирает электрический механизм вместо гидроусилителя.

Какой усилитель выбрать

Чтобы определить, что лучше – гидроусилитель или электроусилитель руля, достаточно взглянуть на последние разработки ведущих производителей. Ford, Audi, Mercedes-Benz, Honda и GM на некоторых платформах представляют системы рулевого управления с переменным передаточным числом. Многие автопроизводители также называют это адаптивным рулевым управлением.

Переменный коэффициент поворота рулевого колеса изменяет соотношение между действиями водителя на руле и скоростью поворота передних колёс. При рулевом управлении с переменным передаточным отношением оно постоянно меняется в зависимости от скорости авто, оптимизируя реакцию рулевого управления в любых условиях.

На более низких скоростях, например, при въезде на парковку или при маневрировании в труднодоступных местах, требуется меньше поворотов рулевого колеса. Адаптивное рулевое управление делает автомобиль более манёвренным и более лёгким для поворота, так как он больше поворачивает рулевое колесо.

На высоких скоростях по шоссе система оптимизирует реакцию рулевого управления, позволяя автомобилю более плавно реагировать на каждый поворот руля. Системы от Ford и Mercedes-Benz используют привод с точным управлением, расположенный внутри рулевого колеса, и не требуют никаких изменений в традиционной системе транспортного средства. Привод представляет собой электродвигатель и систему передачи, которые могут существенно увеличивать или уменьшать входные сигналы рулевого управления водителя. Результат – максимальный комфорт и безопасность вождения

на всех скоростях, независимо от размера автомобиля или его класса.

Это главные различия между электро- и гидроусилителем руля. Лучший способ достичь идеального управления – нанять профессионала. Только опытный и знающий специалист подскажет, что лучше именно для вас: ГУР или ЭУР. С помощью наших советов вы сможете сделать выбор и самостоятельно – просто протестируйте несколько автомобилей с различными усилителями руля, и обратите внимание на описанные выше различия. Если вы уже имеете опыт управления транспортным средством на обеих системах усиления руля, расскажите об этом в комментариях под статьёй.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

rating-avto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
