Техническое обслуживание механизмов управления

Строительные машины и оборудование, справочник
Техническое обслуживание механизмов управления

Категория:

   Техническое обслуживание автомобилей



Техническое обслуживание механизмов управления

Основные работы, выполняемые при техническом обслуживании рулевого управления

При проведении работ по техническому обслуживанию автомобиля проверяют и регулируют рулевое управление.

У рулевого управления ежедневно проверяют: величину свободного хода рулевого колеса, надежны ли крепление рулевой колонки и картера рулевого механизма к раме, крепление сошки, рулевых тяг и поворотных рычагов, нет ли люфта в шарнирных соединениях рулевых тяг, исправны ли шплинты, не погнуты ли, не имеют ли трещин и других повреждений рулевые тяги.


При первом техническом обслуживании, кроме работ, входящих в ЕО, выполняют следующие работы: смазывают все шарнирные сочленения рулевых тяг и шкворней поворотных цапф (согласно графику), добавляют смазку в картер рулевого механизма, проверяют, не нарушена ли герметичность соединения крышки и картера рулевого механизма.

При втором техническом обслуживании, кроме работ ТО-1, выполняют следующие работы: промывают фильтры насоса гидроусилителя, разбирают и осматривают сочленения рулевых тяг, проверяют и регулируют зазоры в рулевом механизме, при необходимости изношенные детали заменяют.

Проверка и регулировка рулевого управления

Состояние деталей механизма управления, его регулировка в значительной степени влияют на условия труда шофера и безопасность движения автомобиля.

В процессе эксплуатации автомобиля детали шарнирных соединений рулевого привода и детали рулевого механизма изнашиваются, вследствие чего между сопряженными деталями появляются повышенные зазоры, которые приводят к увеличению свободного хода рулевого колеса, что вызывает ухудшение управляемости автомобиля при движении. Это вызывает необходимость проверять и регулировать рулевое управление.

Состояние рулевого управления проверяют динамометром-люфтомером (рис. 159) и фиксатором правого колеса (рис. 160) автомобиля.

Динамометр-люфтомер закрепляют на ободе рулевого колеса замками, а его стрелку — на рулевой колонке пружинным захватом. Рукоятка динамометра опирается внутренней цилиндрической поверхностью на боковые шайбы двух пружин, соединенных промежуточной шайбой. Все три шайбы могут свободно скользить по оси, жестко соединенной винтами со скобой.

В зависимости от направления прилагаемого к динамометру усилия рукоятка смещает одну из боковых шайб в сторону другой шайбы и сжимает пружины. Величину усилия, приложенного к рукоятке, определяют по делениям шкал динамометра, нанесенных на втулках, против которых установится кромка рукоятки. По шкале определяют угол поворота колеса (свободный ход).

Винты замков динамометра имеют подпятники и служат для изменения сечения замков в зависимости от профиля обода рулевого колеса автомобилей.

Фиксатор правого колеса (рис. 160) состоит из двух трубчатых распорок, устанавливаемых между правой рессорой и гайками, крепящими опорный тормозной диск колеса к фланцу поворотной цапфы. С одной стороны распорки имеют соответственно шестигранные или круглые отверстия для гайки, крепящей опорный тормозной диск, а с другой — приваренную пластинку с вертикальной прорезью, в которую входит ось лапки, опирающейся на коренной лист рессоры.

Рис. 159. Дииамометр-люфтомер:
1 — стрелка, 2— шкала, 3— скоба, 4, 11 — винты, 5, 10 — втулки, Ч, 9 — боковые шайбы, 7 — ось, 8 — промежуточная шайба, 12, 16 — замки, 13, 15 — винты, 14 — рукоятка, 15 — кромка рукоятки

Рис. 160. Фиксатор правого колеса

Лапку можно передвигать в прорези и закреплять барашком в требуемом положении в зависимости от высоты рессоры автомобиля.

Сила трения в подшипниках червяка на ободе рулевого колеса не должна быть более 4,9 н [0,5 кГ] для автомобилей ГАЗ-51А, ГАЗ-53А и 7,84 н [0,8 кГ] для автомобилей ЗИЛ-130.

Максимальная сила трения в рулевом управлении, включая трение в сочленениях рулевых тяг и в соединениях шкворней, не должна превышать у автомобилей ГАЗ-51А 39,23 н [4 кГ] и 58,84 н [6 кГ] у автомобилей ЗИЛ-130.

Работу по проверке технического состояния и регулировке рулевого управления автомобиля выполняют следующим образом.

Прежде всего подъемником вывешивают передние колеса и ставят их в положение, соответствующее движению автомобиля по прямой. Затем закрепляют динамометр-люфтомер на ободе рулевого колеса (снизу), проверяют состояние сочленений рулевого привода и при необходимости устраняют люфт в сочленениях. После этого закрепляют правое переднее колесо фиксатором (см. рис. 160) и быстро вращают рулевое колесо вправо и влево, прикладывая к рукоятке динамо-метра-люфтомера усилие 58,84— 68,65 н [6—7 кГ] у автомобилей ГАЗ-51А, ГАЗ-53А и 88,26— 98,07 н [9—10 кГ] у автомобилей ЗИЛ-ISO, и одновременно осматривают все сочленения рулевого привода, обращая внимание на появление в них люфта (проверку осуществляют два человека, из которых один вращает рулевое колесо, а второй наблюдает за действием рулевого привода).

Явно выраженное перемещение, например, продольной рулевой тяги относительно шарового пальца рулевой сошки или шарового пальца рычага левой поворотной цапфы укажет на необходимость регулировки шарнирных соединений.

Регулировку проводят в следующем порядке. Расшплинтовы-вают пробку переднего шарнира продольной рулевой тяги, завертывают пробку Г-образной отверткой до отказа (рис. 161), а затем отвертывают ее обратно до первого положения, при котором возможна шплинтовка, и зашплинтовывают.

В такой же последовательности регулируют задний шарнир продольной рулевой тяги и вторично проверяют зазор в шарнирах тяги.

Для проверки люфта рулевого колеса передние колеса ставят в среднее положение: проворачивают легко, без усилия, рулевое колесо до отказа влево, устанавливают стрелку люфтомера на рулевой колонке и подводят ее конец к нулевому делению шкалы люфтомера.

Поворачивают рулевое колесо за рукоятку динамометра, применяя усилие 9,81 н [1 кГ], сначала влево, а затем вправо и определяют люфт рулевого колеса, который для грузовых автомобилей Должен быть не более 25°.

Рис. 161. Регулировка шарнирного соединения продольной рулевой тяги

Если люфт рулевого колеса больше 25°, проверяют осевое перемещение червяка, для чего прикладывают левую руку к рулевой колонке так, чтобы пальцы касались торца ступицы рулевого колеса и колонки, и правой рукой медленно поворачивают рулевое колесо влево и вправо до упора. Если в подшипниках червяка имеется осевой зазор, то будет ощущаться осевое перемещение ступицы рулевого колеса.

Для регулировки подшипников червяка сливают масло из картера рулевого механизма, расшплинтовывают пробку переднего конца продольной рулевой тяги, вывертывают пробку и отсоединяют тягу от сошки.

После этого отвертывают гайку крепления рулевой сошки и съемником снимают сошку со шлицев вала и ослабляют болты крепления боковой крышки. Затем перемещают вал сошки с крышкой в сторону двигателя, с тем чтобы ролик вышел из зацепления с червяком.

Затем отсоединяют провод звукового сигнала, отвертывают винты крепления нижней крышки картера рулевого механизма, снимают крышку и осторожно удаляют одну тонкую прокладку. Присоединив провод звукового сигнала, крышку с прокладками ставят на место и закрепляют.

После проделанного, перемещая рулевое колесо вдоль оси рулевой колонки вверх и вниз, проверяют, нет ли осевого люфта. Если люфт не устранен, то снимают одну толстую прокладку и на ее место укладывают снятую ранее тонкую прокладку, динамо-метром-люфтомером проверяют усилие, необходимое для поворота рулевого колеса; величина этого усилия для рулевого механизма ГАЗ-51А, ГАЗ-53А не должна быть более 4,9 н [0,5 кГ]. Если поворот рулевого колеса осуществляется усилием более 4,9 н [0,5 кГ], ослабляют затяжку подшипников добавлением регулировочных прокладок под нижнюю крышку картера рулевого механизма.

Закончив регулировку, вводят в зацепление ролик с червяком, ставят на место и укрепляют все снятые и отсоединенные детали, после чего заливают в картер рулевого механизма масло.

Если, несмотря на произведенную регулировку подшипников червяка, все же будет обнаружен большой люфт рулевого колеса, его устраняют регулировкой зацепления ролика с червяком, которую выполняют следующим образом. Разъединяют передний конец продольной рулевой тяги и сошку, расшплинтовав и вывернув пробку; отвертывают и снимают колпачковую гайку (рис. 162) и сдвигают стопорную шайбу с регулировочного винта настолько, чтобы углубление на ее окружности вышло за стопорный штифт. Вращая ключом регулировочный винт по ходу часовой стрелки и покачивая рукой сошку, добиваются, чтобы в среднем положении перемещение конца сошки не превышало 0,15 мм.

После этого устанавливают на место стопорную шайбу и навертывают колпачковую гайку; присоединяют передний конец рулевой тяги к сошке руля, ввертывают и зашплинтовывают пробку; проверяют величину свободного хода рулевого колеса, как указано выше.

Рис. 162. Регулировка зацепления ролика с червяком (червячной пары) рулевого управления:
1 — колпачковая гайка. 2 — стопорная шайба, 3 — специальный ключ, 4 — регулировочный винт, 5 — стопорный штифт

Силу трения в рулевом управлении проверяют следующим образом. Медленно вращают рукоятку люфтомера-динамометра при вывешенных передних колесах, поворачивают рулевое колесо до отказа влево, а затем вправо, и определяют по шкале динамометра максимальное усилие.

Проверка и регулировка тормозов

Исправность и надежность тормозной системы в большей степени определяют безопасность движения автомобиля. Неисправные тормоза могут привести к авариям, особенно при движении автомобиля на большой скорости.

При ежедневном обслуживании проверяют, герметичны ли соединения трубопроводов и деталей гидравлического и пневматического приводов тормозов и системы гидравлического усилителя, действие ножного и ручного тормозов.

При ТО-1 проверяют состояние трубопроводов тормозной системы и устраняют обнаруженную утечку воздуха или тормозной жидкости. Проверяют крепление деталей тормозной системы. У автомобилей с пневматическим приводом тормозов проверяют шплинтовку пальцев штоков тормозных камер; при необходимости регулируют зазоры между тормозными колодками и барабанами колес.

У автомобилей с гидравлическим приводом тормозов проверяют и при необходимости регулируют величину свободного хода педали тормоза, а также регулируют зазоры между барабанами и тормозными колодками. У автомобилей ГАЗ с гидровакуумным усилителем, кроме того, промывают фильтрующий элемент воздушного фильтра усилителя.

ТО-2, помимо вышеуказанных работ, включает проверку действия предохранительного клапана, крепление воздушных баллонов, тормозного крана, тормозных камер колес, шплинтовку паль-дев штоков тормозных камер у автомобилей с пневматическим приводом тормозов, главного тормозного цилиндра, проверку уровня жидкости в нем, проверку состояния тормозных барабанов, колодок, накладок, пружин и подшипников ступиц колес. При необходимости регулируют зазоры между колодками и тормозными барабанами.

Свободный ход педали тормоза проверяют линейкой, приставленной вплотную к педали и упирающейся в пол кабины, аналогично проверке свободного хода педали сцеплени.

Рис. 163. Регулировка зазора между тормозной накладкой и барабаном тормозов с гидравлическим приводом:
1 — эксцентрик, 2 — тормозной барабан, 3 — накладка тормозной колодки, 4 — тормозная колодка, 5 — щуп

Зазор между накладками тормозных колодок и тормозными барабанами регулируют эксцентриками (автомобили ГАЗ-51А, ГАЗ-53А, ГАЗ-21 «Волга») следующим образом. Подняв автомобиль подъемником, снимают колеса и отвертывают винт, крепящий крышку смотрового окна тормозного барабана.

Затем поворачивают тормозной барабан так, чтобы окно было на расстоянии 30—35 мм от верхнего конца накладки передней колодки. Вставляют щуп толщиной 0,25 мм между накладкой передней колодки и барабаном и повертывают регулировочный эксцентрик передней колодки настолько, чтобы накладка слегка прижала щуп (рис. 163). Вынимают щуп и, поворачивая тормозной барабан вручную, убеждаются в том, что он вращается свободно. При этом передние эксцентрики тормозных колодок правых колес автомобиля надо поворачивать против часовой стрелки, задние эксцентрики — по часовой стрелке. Эксцентрики тормозных колодок левых колес автомобиля отворачиваются в направлении, обратном вращению соответствующих эксцентриков правых колес.

Проделывают указанные операции со всеми колесами, опускают автомобиль.

После смены колодок или фрикционных накладок производят полную регулировку зазоров между тормозным барабаном и накладками колодки в верхней и нижней частях колодок.

Для полной регулировки поднимают соответствующий мост так, чтобы колеса свободно вращались. После этого проверяют и при необходимости регулируют подшипники ступиц колес. Затем слегка отвертывают гайки опорных пальцев, нажимают на педаль тормоза с усилием 117,68—156,91 н [12—16 кГ] (педаль при этом не Должна касаться пола) и держат ее в таком положении в процессе регулировки. Опорный палец повертывают до тех пор, пока накладка нижней части тормозной колодки не будет соприкасаться с тормозным барабаном. В этом положении завертывают гайку опорного пальца и повертывают регулировочный эксцентрик так, чтобы накладка верхней части колодки тоже упиралась в тормозной барабан. Таким же образом регулируют зазор между бараба-ном и накладками другой колодки. Затем прекращают нажатие на педаль и повертывают регулировочные эксцентрики в обратном Направлении настолько, чтобы колеса вращались свободно.

Примечание. У автомобиля ГАЗ-24 «Волга», «Москвич-408», «Москвич-412» имеются специальные устройства, автоматически поддерживающие нормальный зазор между барабаном и накладками тормозных колодок независимо от их износа.

Деселерометр предназначен для определения эффективности действия тормозов по величине замедления движения (рис. 164). Прибор состоит из двух основных частей: корпуса и основания для крепления на лобовом стекле автомобиля.

Корпус прибора, изготовленный из пластмассы, при помощи винта и гайки крепится к основанию. На передней части корпуса расположена шкала, которая закрыта стеклом с закрепленным на нем с внутренней стороны валиком со стрелкой. При помощи рукоятки стрелка возвращается в нулевое положение.

Между передней и задней стенками корпуса на специальных опорах свободно установлен маятник. Одна из опорных пластин подвески маятника может перемещаться, что позволяет производить необходимую регулировку положения маятника в корпусе прибора.

Перемещение стрелки по шкале при отклонениях маятника производится штифтом, закрепленным в маятнике. Основание прибора состоит из стойки 6 и кронштейна 3 с присосами. Стоика шарнирно соединена с корпусом и кронштейном основания. Положение стойки 6 относительно кронштейна фиксируется гайкой. Присосы прибора расположены на поворотной планке, что позволяет менять их взаимное расположение.

При торможении автомобиля маятник прибора под действием инерционных сил отклоняется от нулевого положения на угол, который зависит от величины замедления, при помощи штифта произойдет перемещение стрелки по шкале. По окончании торможения маятник возвратится в исходное положение, а стрелка укажет величину максимального замедления автомобиля.

Эффективность действия ножных тормозов проверяют деселе-рометром следующим образом. С помощью присосов закрепляют деселерометр на лобовом стекле или правом боковом стекле внутри кабины автомобиля так, чтобы ось маятника прибора располагалась горизонтально, а направление качания совпадало с направлением движения автомобиля; при этом передний срез маятника должен быть установлен напротив контрольной риски, имеющейся в стенке корпуса прибора, стрелку прибора устанавливают на нуль. Автомобиль разгоняют до скорости 30 км/ч (по спидометру). По установлении равномерного движения по команде проверяющего «Сцепление» водитель выключает сцепление и немедленно по команде «Стой» резко нажимает на педаль тормоза и замечает показание деселерометра.

Рис. 164. Деселерометр:
1 — маятник, 2 — корпус, 3 — коонштейн, 4 — присосы, 5, 7 — гайки, 6 — стойка

Неисправность тормозов с гидравлическим приводом является, как правило, результатом попадания воздуха в систему.

Для удаления воздуха прокачивают тормозную систему в одном направлении от главного к рабочим цилиндрам в таком порядке: задний правый, передний правый, передний левый и задний левый. Прокачку тормозов выполняют следующим образом.

Поднимают коврик в кабине шофера с левой стороны, снимают крышку люка в полу кабины и тщательно очищают главный тормозной цилиндр от грязи и пыли, отвертывают пробку заливного отверстия резервуара главного тормозного цилиндра и заполняют его жидкостью до уровня 15—20 мм ниже верхней кромки наливного отверстия; протирают перепускной клапан рабочего цилиндра правого заднего колеса и место вокруг него.

Затем вывертывают болт-пробку из перепускного клапана рабочего цилиндра и вместо него ввертывают специальный штуцер с резиновым шлангом, конец которого опускают в стеклянную банку с тормозной жидкостью (рис. 165), удерживая конец шланга погруженным в жидкость, отвертывают перепускной клапан на ‘/г—3U оборота. После этого быстро нажимают и медленно отпускают педаль тормоза до тех пор, пока из трубки не прекратится выход воздуха.

Прокачивая систему, необходимо доливать в главный тормозной цилиндр жидкость, не допуская снижения ее уровня ниже 20 мм от верхней кромки наливного отверстия. Затем при нажатой тормозной педали завертывают перепускной клапан; вывертывают штуцер резинового шланга из перепускного клапана и ввертывают взамен него болт-пробку; в такой же последовательности прокачивают рабочие тормозные цилиндры остальных колес.

По окончании прокачки доливают в главный тормозной цилиндр рабочую жидкость до уровня 15—20 мм ниже верхней кромки наливного отверстия, плотно завертывают пробку и устанавливают на место крышку люка и коврик. Использованную тормозную жидкость можно применять повторно, дав ей отстояться до удаления пузырьков воздуха.

Рис. 165. Удаление воздуха из гидравлической системы тормозов

Рис. 166. Схема устройства ручного тормоза

После регулировки проверяют действие тормозов. О том, как выполнена регулировка, судят по величине тормозного пути и замедлению при торможении автомобиля, двигающегося со скоростью 30 км/ч. Замедление измеряют деселерометром, как указано выше.

Действие тормозов проверяют на горизонтальном участке дороги, имеющем коэффициент сцепления не ниже 0,6 (асфальтированная дорога). При отсутствии указанных условий проверку осуществляют на дороге с ровным, плотно уложенным грунтом.

Величина тормозного пути для легковых автомобилей без нагрузки должна быть не более 7,2 м, а для грузовых автомобилей — от 9,5 до 13,5 м в зависимости от грузоподъемности и нагрузки.

Величина наименьшего допустимого замедления для легковых автомобилей без нагрузки должна быть 5,8 м/сек2, а для грузовых автомобилей — от 5,0 до 3,5 м/сек2 в зависимости от грузоподъемности и нагрузки.

Ручной тормоз регулируют следующим образом. Поднимают домкратом или подъемником одно заднее колесо. Ставят рычаг тормоза (рис. 166) в крайнее переднее положение (на рисунке влево). Завертывают регулировочный винт так, чтобы тормозной барабан не проворачивался от усилия рук; отпускают контргайку, завертывают регулировочную гайку настолько, чтобы рычаг уперся в торец корпуса шариков разжимного механизма, после чего отпускают гайку на 2—3 оборота. Затем отпускают регулировочный винт так, чтобы тормозной барабан свободно вращался, и затягивают контргайку. Тяги и колодки ручного тормоза должны быть надежно закреплены и зашплинтованы.

При правильной регулировке тормоз должен быть затянут полностью, когда защелка переместится на более чем до половины зубчатого сектора.

Для проверки действия ручного тормоза полностью нагруженный автомобиль устанавливают на уклоне, равном 20% (11,5°) с затянутым ручным тормозом. При исправном тормозе автомобиль должен удерживаться на уклоне не менее 5 мин. Тормозной путь порожнего автомобиля, двигающегося со скоростью 15 км/ч, при плавном затягивании ручного тормоза должен быть не более 6 м.

Реклама:


Читать далее: Техническое обслуживание приборов зажигания и освещения

Категория: - Техническое обслуживание автомобилей

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Техническое обслуживание механизмов и приборов рулевого управления

План - конспект

урока производственного обучения

Тема: Техническое обслуживание автомобилей.

Тема урока: Техническое обслуживание механизмов и приборов рулевого управления.

Цель занятия: сформировать у учащихся основные понятия по техническому обслуживанию механизмов и приборов рулевого управления автомобилей.

Воспитательная цель: прививать учащимся добросовестное отношение к изучению излагаемого материала.

Тип занятия – урок изложения нового материала.

2.Основная часть занятия

Учебные вопросы:

  1. Основные неисправности рулевого управления.

  2. Основные работы, выполняемые при техническом обслуживании механизмов и приборов рулевого управления автомобилей.

1.Рулевой механизм и рулевой привод могут иметь следующие основные неисправности: повышенный свободный ход рулевого колеса и суммарный зазор в рулевом управлении; значительные усилия для поворота рулевого колеса после устранения зазора; относительные перемещения деталей; погнутость рулевых тяг; подтекание смазочного материала из картера рулевого механизма; нарушение регулировок механизма.

Для гидроусилителя рулевого колеса характерны: ослабление натяжения ремня привода насоса; понижение уровня смазочного материала в бачке насоса; попадание воздуха в систему; заедание золотника клапана управления или перепускного клапана.

Если рулевое управление не отвечает заданным требованиям, то определяют и устраняют причины неисправности. Для этого проверяют следующее: зазоры в шарнирах рулевых тяг; износ втулок или шкворней поворотных цапф; надежность крепления картера рулевого механизма к раме автомобиля; затяжку гаек

шаровых пальцев и рычагов поворотных кулаков, клиньев карданного вала рулевого управления; зазоры в его шлицевом соединении; регулировку подшипников передних колес; натяжение ремня привода насоса гидроусилителя; регулировку бокового зазора в зацеплении червяка с роликом (поршня с зубчатым сектором), отсутствие осевого перемещения рулевого колеса или колонки.

Значительные усилия для поворота рулевого колеса, заедания в рулевом механизме, скрип и стуки в зацеплении механизма появляются при неправильной регулировке зацепления рабочей пары или подшипников червяка, разрушении подшипников рулевого вала, отсутствии смазочного материала. Подтекание смазочного материала из картера рулевого механизма происходит вследствие ослабления крепления крышки картера рулевого механизма, повреждения сальника и прокладки.

Исправная работа гидроусилителя рулевого управления зависит от уровня смазочного материала в бачке и давления, развиваемого насосом во время работы двигателя. Натяжение ремня привода насоса гидроусилителя и уровень смазочного материала в резервуаре гидросистемы должны соответствовать требованиям руководства по эксплуатации автомобиля.

Крепление деталей, узлов и механизмов рулевого управления проверяют по относительному перемещению сопряженных деталей и прямым опробованием затяжки гаек. Не допускаются не предусмотренные конструкцией ощутимые перемещения узлов рулевого управления относительно кузова (шасси, кабины) автомобиля. Резьбовые соединения должны быть затянуты и надежно зафиксированы. Соединения элементов гидросистемы усилителя должны быть герметичны.

  1. Работы, выполняемые при ТО рулевого управления

При ЕО внешним осмотром рулевого управления выявляют отказы и неисправности. Проверяют свободный ход рулевого колеса, состояние ограничителей максимальных углов поворота управляемых колес и крепление сошки. При работающем двигателе проверяют зазор в шарнирах гидроусилителя и рулевых тягах, работу рулевого управления и герметичность его гидроусилителя.

При ТО-1 дополнительно к контрольным операциям ЕО проверяют: крепление и шплинтовку гаек сошки, шаровых пальцев, рычагов поворотных цапф; состояние шкворней и стопорных шайб гаек; свободный ход рулевого колеса и шарниров рулевых тяг; затяжку гаек клиньев карданного вала рулевого управления; герметичность системы усилителя рулевого управления и уровень смазочного материала в бачке гидроусилителя, при необходимости доливают его.

При ТО-2 дополнительно к операциям ТО-1 проверяют: углы установки передних колес и при необходимости их регулируют; зазоры рулевого управления, шарниров рулевых тяг и шкворневых соединений; крепление клиньев шкворней, картера рулевого механизма, рулевой колонки и рулевого колеса; состояние цапф поворотных кулаков и упорных подшипников; крепление и герметичность узлов и деталей гидроусилителя рулевого управления; состояние и крепление карданного вала рулевого управления. При необходимости подтягивают крепления и устраняют выявленные неисправности.

При СО помимо операций ТО-2 осуществляют сезонную замену смазочного материала в картерах механизмов рулевого управления.

Внешний контроль технического состояния деталей рулевого управления и их соединений осуществляют путем непосредственного осмотра и опробования нагрузкой. Для осмотра деталей, недоступных наблюдению сверху, автомобиль устанавливают над смотровой ямой, на эстакаду или на подъемник таким образом, чтобы колеса находились под нагрузкой.

При контроле крепления рулевого колеса и колонки к рулевому колесу прикладывают знакопеременные усилия в направлении оси рулевого вала и плоскости колеса перпендикулярно к колонке, а также покачивают колесо во всех направлениях. При этом не допускают осевое перемещение или качание рулевого колеса, колонки, стуки в узлах рулевого управления.

При проверке крепления картера рулевого механизма, рычагов поворотных цапф, отсутствия проскальзывания оплетки рулевого колеса вдоль обода рулевое колесо покачивают около нейтрального положения на 40 ... 60° в каждую сторону.

Проскальзывание оплетки контролируют в нескольких местах обода, удаленных от спиц, при качании рулевого колеса одной рукой. Поперечное сечение обода рулевого колеса с надетой на него оплеткой измеряют в нескольких местах с наибольшим утолщением оплетки.

Состояние рулевого привода и надежность фиксации соединений проверяют, кроме того, приложением знакопеременной нагрузки непосредственно к деталям привода и выборочным опробованием затяжки отдельных элементов крепления.

Работу ограничителей поворота оценивают визуально при поворотах управляемых колес до упора в каждую сторону.

Герметичность соединений системы гидроусилителя рулевого привода контролируют при работе двигателя с повышенной частотой вращения коленчатого вала и удержанием рулевого колеса в крайних положениях в течение 3 ... 5 с, а также при свободном положении рулевого колеса. Недопустимо подтекание смазочного материала или каплеобразование. Следы смазочного материала (запотевание) соединений не являются браковочным признаком. Не допускается самопроизвольный поворот рулевого колеса автомобилей с гидроусилителем рулевого привода от нейтрального положения к крайним.

Контроль отсутствия блокировки рулевого управления до извлечения ключа зажигания из положения «рулевое управление блокировано» выполняют при покачивании рулевого колеса около положения, в котором оно запирается.

Проверку уровня смазочного материала в бачке насоса гидроусилителя рулевого управления автомобилей КамАЗ выполняют указателем, вмонтированным в пробку заливной горловины бачка. Передние колеса при этом должны стоять прямо. Перед снятием пробки ее вытирают вместе с заливной горловиной. Уровень смазочного материала должен быть между метками на указателе. Доливают смазочный материал при необходимости во время работы двигателя на минимальной частоте вращения коленчатого вала.

Смазочный материал заливают через воронку с двойной сеткой и заливной фильтр, установленный в горловине бачка.

Суммарный зазор в рулевом управлении автомобиля проверяют на снаряженном автомобиле (без груза). Шины колес должны быть чистыми и сухими, давление в них должно соответствовать норме. Управляемые колеса устанавливают в нейтральное положение на сухой, ровной, асфальто- или цементобетонной поверхности. На рулевое колесо наносят метку, определяющую его нейтральное положение. На автомобилях с гидроусилителем рулевого привода зазор измеряют при работающем двигателе.

Суммарный зазор в рулевом управлении определяют с помощью динамометра – зазоромера (рис. 1). Стрелку 2 закрепляют на рулевой колонке с помощью захватов /, а динамометр — на ободе рулевого колеса захватами 4.


К нагрузочному устройству динамометра 5 поочередно в обоих направлениях прикладывают определенное усилие. При этом на шкале 3 угломерного устройства определяют фиксированные положения рулевого колеса.

Рис. 1. Динамометр – люфтомер.

При повороте управляемых колес фиксируют положение рулевого колеса, соответствующее моменту начала их поворота. Изменение усилий на ободе рулевого колеса при повороте управляемых колес в любом направлении должно происходить без рывков и заеданий. Суммарный зазор в рулевом управлении определяют по результатам двух или более измерений.

Суммарный зазор в рулевом управлении не должен превышать предельных значений, указанных в табл. 1.

Таблица 1. Предельные значения суммарного люфта в рулевом управлении.

№№

п/п

Параметры

Легковой

Автобус

Грузовой

1.

2.

3.

Собственная масса автомобиля, приходящаяся на управляемые колеса, т

Усилие по шкале динамометра, Н

Предельные значения люфта в град.

До 1,6

7, 35

10

До 1, 6

До 3, 86 Св. 3, 86

7,35

20

До 1, 6

До 3, 86 Св. 3, 86

7,35

25

Значения усилий по шкале динамометра приведены для расчетного значения плеча их приложения, равного половине диаметра средней линии обода рулевого колеса. Предельное значение суммарного зазора для автомобилей, снятых с производства, не должно превышать 25°. Для автобусов и грузовых автомобилей, созданных на базе агрегатов легковых автомобилей, предельное значение суммарного зазора должно быть не более 10° при усилии по шкале динамометра 7,35 Н.

Регулировка рулевого механизма зависит от его конструкции. На автомобилях ГАЗ-53-12 и ГАЗ-24-10 применяется передача типа глобоидальный червяк - трехгребневый ролик, а на автомобилях ЗИЛ-431410 и КамАЗ — передача типа сектор и рейка—поршень.

Зазор в зацеплении червяка с роликом автомобиля ГАЗ-53-12 регулируют, не снимая рулевой механизм с автомобиля. Для устранения осевого перемещения червяка механизм снимают.

Перед регулировкой нужно проверить отсутствие осевого перемещения червяка. Для этого следует, приложив палец к ступице рулевого колеса и рулевой колонке, повернуть рулевое колесо посредством вала 6 (см. рис. 2) на небольшой угол вправо и влево. При наличии осевого перемещения червяка / палец будет ощущать осевое перемещение ступицы рулевого колеса 13 относительно кожуха рулевой колонки 5.

Устраняют осевое перемещение червяка после снятия рулевого механизма с автомобиля в такой последовательности:

- ослабляют болты крепления нижней крышки картера 7 и сливают смазочный материал;

- снимают нижнюю крышку 3 картера и вынимают тонкую регулировочную бумажную прокладку 2;

- устанавливают крышку картера на место и проверяют подшипники червяка на продольное перемещение. Если зазор не устранен, то снимают толстую прокладку 2 крышки картера, а тонкую ставят на место;

- после устранения зазора проверяют усилие на ободе колеса, необходимое для его вращения. Проверку проводят при вынутом вале 10 сошки. Усилие при этом не должно превышать 3 ... 5 Н;

- ставят на место вал 10 сошки с роликом 8 и крышку вала сошки с подшипником и регулируют зацепление ролика 8 с червяком /. Зазор на нижнем конце сошки при нейтральном положении колес не должен превышать 0,3 мм.

Контроль осевого зазора после регулировки рулевого механизма выполняют при отсоединенной от сошки продольной рулевой тяге с использованием индикаторного приспособления.

Рис. 2. Регулировка рулевого механизма автомобиля ГАЗ – 53 А.

1 – глобоидальный червяк; 2 – прокладка для регулировки осевого зазора в подшипниках червяка; 3 – нижняя крышка картера; 4 – роликовые конические подшипники; 5 – рулевая колонка; 6 – рулевой вал; 7 – картер рулевого механизма; 8 – трехгребневый ролик; 9 – регулировочный винт; 10 – вал рулевой сошки; 11 – стопорная шайба; 12 – колпачковая гайка; 13 – рулевое колесо.

При регулировке зацепления червяка с роликом выполняют следующее:

- отворачивают колпачковую гайку 12 рулевого механизма и снимают спопорную шайбу 11;

-поворачивают ключом регулировочный винт 9 по часовой стрелке ДО устранения зазора;

- проверяют усилие на ободе рулевого колеса, требуемое для поворота его относительно среднего положения;

- вращением регулировочного винта доводят усилие поворота рулевого колеса до 16 ... 22 Н;

- надевают стопорную шайбу. Если одно из отверстий в стопорной шайбе 11 не совпадает со штифтом, то регулировочный винт вращают настолько, чтобы штифт попал в отверстие. При этом усилие поворота рулевого колеса не должно быть больше предельного;

- устанавливают колпачковую гайку 12 и снова проверяют зазор на конце рулевой сошки;

- вставляют шаровой палец в отверстие сошки, наворачивают гайку и зашплинтовывают ее.

Для контроля правильности регулировки зацепления червяка рулевое колесо поворачивают из одного крайнего положения в другое. При этом рулевой механизм должен вращаться свободно, без заеданий.

При регулировке как осевого перемещения червяка, так и бокового зазора в зацеплении не следует слишком сильно затягивать детали, так как чрезмерная затяжка подшипников 4 червяка и зацепления червяка с роликом приводят к повышенному износу рабочих поверхностей. При чрезмерно затянутом механизме рулевое колесо не будет возвращаться самостоятельно в среднее положение после выхода автомобиля из поворота.

Для регулировки рулевого механизма автомобиля ЗИЛ-431410 ослабляют контргайку 3 (рис. 3) регулировочного винта 2. Затем вращением винта смещают вал рулевой сошки в осевом направлении до получения нормального усилия на ободе рулевого колеса. При вращении винта по часовой стрелке усилие будет увеличиваться, а против часовой стрелки — уменьшаться.

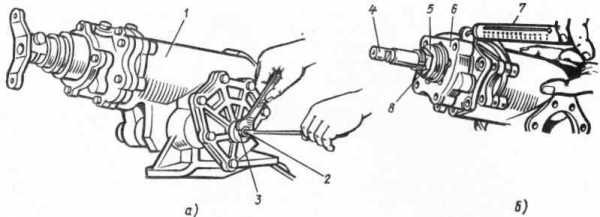

Рис. 3. Регулировка рулевого механизма автомобиля ЗИЛ – 431410.

а – регулировка зацепления поршня – рейки с зубчатым сектором; б – затяжка упорного подшипника.

  1. картер рулевого механизма; 2 – регулировочный винт; 3 – контргайка; 4 – рулевой вал; 5 – упорный подшипник; 6 – корпус клапанов; 7 – динамометр; 8 – регулировочная гайка.

Затягивают упорный подшипник 5 рулевого вала при отсоединенном карданном вале вращением регулировочной гайки 8, предварительно отогнув кромку стопорной шайбы. Подтягивая гайку, вал 4 вращают в обе стороны. Этим обеспечивают требуемое усилие вращения рулевого вала, контролируемое динамометром 7, прикрепляемом к корпусу 6 клапанов. После окончания регулировки для предотвращения самоотвертывания необходимо вдавить кромку стопорной шайбы в паз рулевого вала.

Контрольные вопросы.

  1. Какие основные неисправности рулевого управления Вы знаете?

  2. Какие основные работы выполняются при ЕО рулевых управлений?

  3. Какие основные работы выполняются при ТО - 1 рулевых управлений?

  4. Какие основные работы выполняются при ТО – 2 рулевых управлений?

infourok.ru

Техническое обслуживание рулевого управления автомобиля

Министерство образования и науки Российской Федерации

ФГБОУ «Чувашский государственный педагогический университет им. И.Я.Яковлева»

Практическая работа по дисциплине:

ТОАТ

Выполнил: Шамуков А.П.,

студент ТЭФ 5к., ТиП, гр. А

Руководитель: Николаев А.Н.

доцент

Чебоксары 2015

Содержание

1. Рулевое управление 3

1.1 Привод рулевого механизма 4

1.2 Гидроусилитель рулевого управления 8

1.3 Датчик автоматической блокировки дифференциала 13

1.4 Насос гидроусилителя рулевого управления 15

2.Техническое обслуживание рулевого управления 18

2.1 Промывка масляного фильтра 18

2.2 Регулировка зацепления червяк-сектор и подтяжка червяка 19

2.3 Регулировка предохранительного клапана 21

Список литературы 22

1. Рулевое управление

Рулевое управление предназначено для обеспечения и поддержания прямолинейного движения, а также для изменения направления движения трактора путем поворота его управляемых колес. Рулевое управление состоит из трапеции управления, рулевого привода и рулевого механизма.

На тракторе МТЗ-80 рулевое управление снабжено гидравлическим усилителем.

Рулевая трапеция обеспечивает поворот левого и правого управляемых колес на разные углы, при которых передние и задние колеса поворачиваются относительно общего центра поворота, расположенного на продолжении оси задних колес. Благодаря этому качение колес происходит по концентрическим окружностям без бокового скольжения.

Рулевую трапецию образуют две поперечные рулевые тяги, соединенные между собой сошкой 4 (рис. 1), два поворотных рычага 6 и балка переднего моста.

Рис.1. Передний мост (вид сверху):

1 - наконечник рулевой тяги; 2 - контргайка; 3 - труба рулевой тяги; 4 - сошка; 5 - палец; 6 - поворотный рычаг.

При движении трактора по прямой сошка расположена в среднем положении (вдоль продольной оси трактора). Крайние положения сошки при поворотах ограничены ходом поршня гидроусилителя рулевого управления. Предельный угол поворота внутреннего колеса составляет 40°, при этом наружное колесо поворачивается на 30°.

Каждая рулевая тяга состоит из соединительной трубы 3 и двух наконечников 1, один из которых с левой резьбой, другой -с правой.

Наконечники ввернуты в резьбовые отверстия трубы и закреплены контргайками 2. Внутри наконечника размещен сферический шарнир, состоящий из шарового пальца 2 (см. рис. 1) и двух вкладышей 4 и 5 (резинового и капронового). На заводе шарнир заполняют специальной долговременной смазкой, не требующей пополнения в эксплуатации. От попадания влаги, пыли и грязи шарнир защищен резиновым чехлом 3 и резиновой регулировочной пробкой 6, поджимающей вкладыши шарнира. Конусные концы шаровых пальцев с резьбой вставляют в отверстия поворотных рычагов и сошки, затягиваются прорезными гайками и шплинтуются.

studfiles.net

Техническое обслуживание рулевого управления

Основные работы и приемы их выполнения при техническом обслуживании рулевого управления.

Ежедневное обслуживание. Проверить люфт рулевого колеса и отсутствие заедания.

Первое техническое обслуживание. Проверить уровень масла в гидроусилителе, долить до метки «Уровень масла» маслом марки Р. Проверить уровень масла в картере рулевого механизма и долить.

Смазать шарниры рулевых тяг и гидроусилителя солидолом через пресс-масленки до выдавливания старой смазки.

Проверить шплинтовку и крепление гаек шаровых пальцев и рычагов поворотных цапф, затяжку клиньев карданной передачи рулевого управления.

Второе техническое обслуживание. Проверить крепление картера рулевого механизма, рулевого колеса и рулевой колонки, цилиндра гидроусилителя.

Смазать шлицевые соединения карданного вала рулевого управления. Через одно ТО-2 сменить масло в картерах рулевых механизмов и в картере редуктора (ТАп-15).

Люфт рулевого управления проверяют по величине свободного вращения рулевого колеса до тех пор, пока это вращение не передается на передние колеса автобуса. Проверку производят люфтомером.

Для проверки необходимо: установить перелив колеса автомобиля прямо, шкалу люфтомера установить при помощи захватов на рулевую колонку под рулевым колесом; рулевое колесо повернуть влево до начала поворота передних колес, а стрелку люфтомера закрепить на ободе рулевого колеса так, чтобы ее конец совместился с нулевым делением на шкале; повернуть рулевое колесо вправо до начала поворота передних колес.

На шкале против указателя стрелки прочитать цифру, определяющую люфт рулевого колеса в градусах. Если люфт больше 15°, проверяют, в каком или в каких соединениях образовался этот люфт. Люфтомер, совмещенный с динамометром, позволяет не только определить люфт, но и определить усилие, необходимое для поворота колеса. У автобусов с гидроусилителем люфт рулевого управления проверяют при работающем гидроусилителе.

Проверка и устранение люфта в шарнирных соединениях рулевых тяг.

Проверку люфта в шарнирных соединениях рулевых тяг выполняют вдвоем. Один из водителей резко поворачивает рулевое колесо на небольшой угол вправо и влево, а второй зрительно ила на ощупь оценивает состояние шарнира по взаимным перемещениям его дета, лей. Если шаровой палец начинает перемещаться, а тяга на какой-то момент отстает от пальца, значит есть люфт в данном соединении. Люфт в шарнирных соединениях продольной тяги устраняется путем подтяжки резьбовых пробок.

Для устранения зазора в шарнирном соединении продольной тяги необходимо: расшплинтовать пробку и завернуть ее Г-образным ключом до отказа. Затем, если прорезь на торце пробки не совпадает с отверстиями для шплинта, отпустить ее до совпадения и зашплинтовать пробку.

Шарнирные соединения поперечной тяги на всех автобусах не регулируются, там установлены саморегулирующиеся шарнирные соединения. При появлении люфта в любом из этих шарниров необходимо заменить шарнирное соединение. Замена отдельных деталей шарнирного соединения нецелесообразна, так как такая замена не устранит люфт.

Смена масла в гидроусилителе рулевого привода автобуса ЛиАЗ-677.

При смене масла в гндроусилителе необходимо:

    • поднять передние колеса автобуса и открыть крышку бачка насоса гидроусилителя;
    • отсоединить нагнетательный и сливной шланги от корпуса клапана управления и слить через них масло из насоса;
    • отсоединить шланги от штуцеров силового цилиндра и слить масло из них и клапана управления;
    • слить масло из силового цилиндра, медленно поворачивая рулевое колесо вправо и влево до упора.

Для заливки масла необходимо: присоединить все шланги на свои места; при работающем двигателе на малой частоте вращения коленчатого вала в режиме холостого хода через двойную сетку залить масло в бачок, одновременно вращая рулевое колесо от упора до упора. Вращать рулевое колесо до прекращения выхода пузырьков воздуха в бачок: долить масло до метки «Уровень масла» и установить крышку бачка насоса.

aboutavtobus.ru

Основные неисправности и техническое обслуживание рулевого управления

§ 27. Основные неисправности и техническое обслуживание рулевого управления

Основные неисправности. Руле­вое управление должно обеспечивать движе­ние автомобиля по заданному направлению в любых дорожных условиях, при различных скоростях движения. Водитель не должен за­трачивать большого усилия на управление как при прямолинейном движении, так и при ма­неврировании.

Рулевой механизм и рулевой привод могут иметь следующие основные неисправности: по­вышенный свободный ход рулевого колеса, заедание подшипников рулевого механизма, погнутость рулевых тяг, подтекание смазки из картера рулевого механизма нарушение регу­лировок механизма.

Для гидроусилителя руля характерны сле­дующие неисправности:

ослабление натяжения ремня привода лопастного насоса, понижение уровня масла в бачке насоса, попадание возду­ха в систему, заедание золотника клапана уп­равления или перепускного клапана.

Заедание подшипников рулевого колеса вы­зывает тугое поворачивание рулевого колеса, обычно в результате недостаточной смазки. Устраняют эту неисправность путем добавле­ния масла в картер рулевого механизма.

Погнутые рулевые тяги могут нарушать точность поворачивания колес. Для устране­ния этого дефекта тяги снимают с автомобиля и выправляют, а при обнаружении трещин — заменяют новыми.

Подтекание смазки из картера рулевого механизма происходит, вследствие ослабления крепления крышки картера рулевого механиз­ма, повреждения сальника и прокладок.

Работы, выполняемые при техни­ческом обслуживании рулевого уп­равления.

При ежедневном техническом обслуживании проверяют величину свободного хода рулевого колеса, а также действие руле­вого управления на ходу автомобиля и произ­водят наружной осмотр состояния уплотнений картера рулевого механизма для предупрежде­ния вытекания смазки.

Во время первого технического обслужива­ния контролируют герметичность соединений системы гидроусилителя рулевого управления и надежность крепления насоса гидроусилите­ля; проверяют и при необходимости регулиру­ют воздухораспределитель пневматического усилителя; производят подтяжку крепления рулевого механизма к раме автомобиля, шаро­вых пальцев рулевых тяг, болтов кронштейна двуплечего рычага.

Проверка креплений рулевого управления показана на рис. 36. При проведении ТО-2 вы­полняют следующие операции:

промывают фильтр насоса гидроусилителя;

проверяют крепление рулевой сошки на валу и шарового пальца к сошке; зазоры в рулевом механизме, и если они выходят за установленные пределы, производят необходимую регулировку.

Ниже приводятся способы выполнения опе­раций по техническому обслуживанию руле­вых управлений, характерных для современ­ных грузовых автомобилей.

Регулировка рулевого механиз­ма

У рулевых механизмов с зацеплением ти­па червяк — ролик, зубчатый сектор и гайка — рейка имеются две регулировки: осевого зазо­ра в подшипниках вала винта и зацепления зубчатого сектора и гайки — рейки. Осевой зазор в подшипниках проверяют и регулируют следующим образом.

Слив масло из картера рулевого механиз­ма, отсоединяют шарнир, связывающий вал винта рулевого механизма с валом рулевого колеса, а также сошку от гидроусилителя.

Покачивая сошку рукой, проверяют нали­чие зазора в подшипниках вала винта. При обнаружении зазора, отвернув болты, снимают нижнюю крышку картера рулевого механизма и снимают одну регулировочную прокладку. Если последующая проверка покажет, что снятие одной прокладки не устранило зазор, снимают еще одну прокладку.

У автомобилей Горьковского автозавода (ГАЗ-53А, ГАЗ-66) для регулировки этого за­зора требуется снять рулевое управление (ко­лонку с рулевым механизмом) с автомобиля.

Разобрав рулевой механизм и промыв все детали, устанавливают вал с червяком и под­шипником в картер и надевают на шлицы вала рулевое колесо. Удалив одну тонкую проклад­ку из-под крышки картера (рис. 37), ставят ос­тальные прокладки на место и туго затягивают болты крепления крышки. После этого прове­ряют отсутствие осевого перемещения вала и легкость поворота рулевого колеса. Если осе­вой люфт вала руля не устранен, то снимают одну толстую прокладку и ставят на ее место снятую ранее тонкую прокладку.

Отрегулировав натяг подшипников, прове­ряют усилие на ободе рулевого колеса, сняв сошку и сектор. Величина усилия, затрачивае­мого на поворот рулевого колеса, должна быть равна 0,3—0,6 кгс. Зацепление сектора и гайки — рейки регулируют винтом, ввернутым в торец вала сектора.

Предварительно проверяют зазор в зацеп­лении по величине осевого перемещения вала сектора. Сошка при этом должна быть отсо­единена от гидроусилителя. Зазор не должен превышать 0,2 мм. В случае если зазор больше этой величины, зацепление регулируют, отвер­нув контргайку регулировочного винта и вра­щая винт по часовой стрелке до тех- пор, пока зазор не будет полностью выбран. При наличии пружинного динамометра проверяют усилие на ободе рулевого колеса (рис. 38), которое надо приложить для его поворота около среднего положения. Это уси­лие должно составлять 1 —1,5 кгс и его можно довести до этих пределов подвертыванием ре­гулировочного винта.

Зацепление рулевого механизма типа чер­вяк— ролик регулируют подвертыванием регу­лировочного винта. Винт повертывают по часо­вой стрелке на несколько вырезов в стопорной шайбе, приближая вал сошки к червяку.

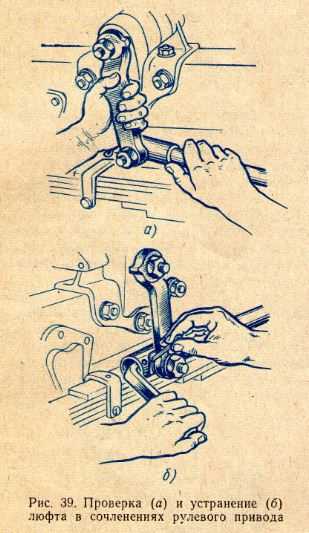

Проверка рулевого привода и устранение люфта в его сочлене­ниях.

Наличие зазоров в сочленениях руле­вого привода определяют, резко покачивая сошку руля при поворотах рулевого колеса, охватывая рукой проверяемые сопряжения (рис. 39, а).

Люфт, появляющийся при увели­ченных зазорах, устраняют подтягиванием резьбовой пробки соответствующего сочлене­ния (рис. 39, б). Расшплинтовав пробку, завер­тывают ее до отказа, а затем отпускают до ближайшего совпадения прорези на торце с отверстием для шплинта в головке тяги.

Устранить люфт в самоцентрирующихся сочленениях можно только путем замены изно­шенных шаровых пальцев и их вкладышей.

Проверка усилителя рулевого управления

Проверку ГУРа осуществляют путем измерения давления в системе гидроусилителя. Для проверки необходимо вставить в нагнетательную магистраль манометр с краном. Замеры давления производят при работающем двигателе на малых оборотах, поворачивая колеса в крайние положения. Давление, которое развивает насос гидравлического усилителя, должно быть не менее 6 МПа. Если давление меньше 6 МПа, то необходимо закрыть кран, после этого давление должно подняться до 6,5 МПа. Если после закрытия крана давление не поднимается, значит, произошла поломка насоса, который необходимо отремонтировать или заменить на новый.

 Регулировочные работы по рулевому механизму включают в себя работы по регулировке осевого зазора в зацеплении, а также в подшипниках вала винта. Рулевой механизм считается исправным и пригодным для дальнейшего применения, если люфт рулевого колеса при движении по прямой не превышает 10°. Если люфт превышает допустимые значения, то необходимо проверить зазор в подшипниках вала винта.

 Если в подшипниках имеется достаточно большой зазор, то осевой люфт будет легко ощущаться. Для того чтобы устранить люфт в подшипниках вала, необходимо отвернуть болты, снять крышку картера рулевого механизма и затем удалить одну регулировочную прокладку. После удаления прокладки необходимо снова выполнить проверку осевого люфта. Операцию необходимо повторять до тех пор, пока усилие на поворот руля не будет составлять 3-6 Н.

 Регулировку зацепления винта (червяка) с роликом регулируют без снятия рулевого механизма. Для этого необходимо отвернуть гайку со штифта вала винта, затем снять шайбу со штифта, после этого при помощи специального ключа поворачивают регулировочный винт на несколько вырезов в стопорной шайбе. В результате этого происходит изменение величины бокового зазора в зацеплении, что, в свою очередь, изменяет свободный ход рулевого колеса.

 Для того чтобы определить величину люфта в сочленениях рулевого привода, необходимо резко покачивать сошку руля при повороте рулевого колеса. После проверки при необходимости подтягивают резьбовую пробку. Кроме этого при проверке осевого люфта в сочленения добавляют смазку, а при большом износе производят замену шарового пальца или всей тяги в сборе.

 К основным неисправностям системы управления относятся: обломы и трещины на фланце крепления картера, износ отверстия в картере под втулку вала рулевой сошки и деталей шаровых соединений рулевых тяг; износ червяка и ролика вала сошки втулок, подшипников и мест их посадки; изгиб тяг и ослабление крепления рулевого колеса на валу.

 При значительном износе рабочей поверхности или при отслоении закаленного слоя червяк рулевого колеса заменяют на новый. При наличии трещин на поверхности ролика вала его меняют на новый. Червяк и ролик необходимо заменять одновременно.

Изношенные шейки вала сошки восстанавливают при помощи хромирования и последующего шлифования под ближайший ремонтный размер. Шейку вала можно восстановить при помощи шлифования бронзовых втулок, устанавливаемых в картере, под ближайший ремонтный размер. Изношенные места посадки подшипников в картере рулевого управления можно восстановить при помощи дополнительной втулки. Втулка запрессовывается в изношенное место посадки подшипника, затем втулка растачивается под рабочий размер подшипника.

 Обломы и трещины на фланце крепления картера можно устранить при помощи варки газовым пламенем. Изношенное отверстие в картере растачивается под ремонтный размер. Кроме этого быстрому износу подвержены шаровые пальцы и вкладыши поперечной рулевой тяги. На концах поперечных рулевых тяг часто возникает срыв резьбы. Кроме этого в процессе эксплуатации появляется ослабление или поломка пружин, а также нарушение изгиба тяг. Изношенные шаровые пальцы, которые имеют сколы или задиры, необходимо заменить на новые.

 Одновременно с заменой шаровых пальцев осуществляется замена их вкладышей. Сломанные или ослабленные пружины не подлежат восстановлению и заменяются на новые. Нарушение изгиба тяг устраняется правкой тяги в холодном состоянии. Основными неисправностями гидравлического усилителя являются отсутствие усиления при любых частотах вращения коленчатого вала двигателя, а также неравномерное или недостаточное усиление при повороте рулевого колеса в обе стороны. Для того чтобы устранить неисправности системы гидравлического усиления, необходимо слить из системы масло, тщательно промыть составляющие ее детали, а также разобрать насос.

toira.ru

Техническое обслуживание системы рулевого управления с гидроусилителем руля

Техническое обслуживание системы рулевого управления с гидроусилителем руля

Люфт руля на автомобилях с гидроусилителем измеряют при работающем двигателе. Как правило, рулевой механизм с гидроусилителем прост в обслуживании. Даже когда отказывает насос гидроусилителя, движение на автомобиле можно продолжать, хотя потребуется гораздо больше усилий для поворота руля.

При выходе из строя гидроусилителя вследствие повреждения насоса, разрушения шланга или ремня привода насоса или при буксировке автомобиля из-за остановки двигателя пользоваться рулевым механизмом можно только кратковременно, до устранения неисправности. Длительная работа на автомобиле с неработающим гидроусилителем приводит к преждевременному изнашиванию механизма рулевого управления.

Необходимо регулярно проверять приводной ремень насоса, так как слабое натяжение или износ являются причиной полного отказа работоспособности гидроусилителя. Одним из признаков такой неисправности является появление отдачи на рулевом колесе, особенно это заметно при трогании с места, когда колеса повернуты до отказа. При нормальном натяжении ремня прогиб его в середине между шкивами коленчатого вала и насоса должен составлять 12–17 мм при нажатии на ремень с силой 4 кгс. При необходимости натяжение ремня осуществлять перемещением насоса по кронштейну крепления к двигателю. Для этого ослабить болты крепления насоса к кронштейну, переместить насос натяжным винтом до нормального натяжения ремня и затянуть болты крепления насоса. Заменять ремень в случае обнаружения его повреждения или при чрезмерном его растяжении.

Не допускать работы насоса гидроусилителя без гидравлической жидкости. При вытекании жидкости из гидросистемы ремень привода насоса должен быть снят.

Необходимо поддерживать требуемый уровень жидкости в бачке усилителя. Жидкость должна соответствовать указанной в руководстве по эксплуатации. Неподходящая жидкость может испортить все сальники в системе рулевого управления. Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидросистемы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта.

Замена жидкости требуется редко. Через каждые 100 000 км пробега или 2 года эксплуатации заменять жидкость и фильтр в масляном баке. Смену гидравлической жидкости производить и при ремонте или регулировке рулевого механизма. Чтобы слить жидкость необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы. Специальное отверстие для слива жидкости обычно отсутствует.

Новой жидкостью заправляют через расширительный бачок. Образующиеся при этом воздушные пробки следует удалить, так как они нарушают работу гидросистемы.

– запустите двигатель;

– откройте крышку расширительного бачка;

– прокачайте систему поворачивая руль несколько раз из одного крайнего положения в другое;

– по мере прокачки уровень жидкости понизится;

– повторите прокачку до тех пор, пока уровень жидкости не стабилизируется;

– долейте жидкость до требуемого уровня;

– проверьте чистоту вентиляционного отверстия, если оно имеется;

– закройте крышку.

Регулярно осматривайте узлы гидросистемы руля на обнаружения протекания жидкости из трубопроводов и штуцеров, а также из других деталей. Течь можно устранить добавив в жидкость герметизирующие добавки, которые имеются в продаже.

Проверьте, не трутся ли трубки и шланги о детали подвески и шасси. Проводя осмотр поворачивайте рулевое колесо из одного крайнего положение в другое.

При неисправности насоса его нужно отремонтировать и прежде чем устанавливать на автомобиль, необходимо сделать проверку на стенде. Если вы подозреваете, что насос исчерпал свой ресурс, обратитесь к специалисту, для точного определения неисправности.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Основные неисправности и техническое обслуживание рулевого управления

Строительные машины и оборудование, справочник
Основные неисправности и техническое обслуживание рулевого управления

Категория:

   Техническое обслуживание автомобилей



Основные неисправности и техническое обслуживание рулевого управления

Рулевое управление должно обеспечивать устойчивое движение автомобиля в заданном направлении, работать без стуков и повышенных усилий водителя. Неисправность рулевого управления, затрудняя движение по прямой и маневрирование, быстро утомляет водителя, резко усиливает износ деталей и может привести к аварии.

Для обеспечения безопасности движения запрещается эксплуатация автомобиля с неисправным рулевым управлением.

Повышенный свободный ход рулевого колеса, ухудшающий управляемость автомобиля, обусловливают следующие неисправности:
— зазор в подшипниках ступиц управляемых колес;
— зазор в шкворневом соединении;
— увеличенные зазоры в шарнирах подвески;
— зазоры в шарнирах рулевых тяг;
— осевой зазор в подшипниках червяка рулевого механизма;
— зазор в зацеплении червяка и ролика.

Затрудненный поворот рулевого колеса вызывают следующие причины:
— чрезмерная затяжка подшипников червяка;
— нарушение регулировки зацепления червяка и ролика;
— падение уровня масла в картере рулевого механизма;
— повреждение рабочих поверхностей червяка, ролика, вала сошки или их подшипников;
— повреждение или чрезмерная затяжка подшипников рулевого вала;
— нарушение работы гидроусилителя, связанное с ослаблением натяжения ремня насоса, понижением уровня масла в бачке, попаданием воздуха в гидросистему, заеданием золотника I или перепускного клапана.

Стук и скрип при повороте возникают по следующим причинам:
— ослабление крепления рулевой колонки;
— ослабение крепления наконечников рулевых тяг;
— отсутствие смазки в подшипниках рулевого вала;
— задевание ступицы рулевого колеса за кожух указателя поворотов или трубу колонки.

Течь масла из картера рулевого механизма связана со следующими неисправностями:
— повреждение прокладок или ослабление крепления крышек картера;
— износ или повреждение сальников вала сошки или вала червяка.

Ежедневное обслуживание.
1. Проверить осмотром состояние и герметичность узлов рулевого управления.
2. Проверить свободный ход рулевого колеса и легкость его поворота.
3. Проверить натяжение ремня привода насоса гидроусилителя.

Первое техническое обслуживание.
1. Проверить крепление рулевой сошки и рулевого колеса.
2. Проверить крепление поворотных рычагов и шарниров рулевых тяг.
3. Проверить клиновое крепление карданных шарниров рулевого вала.
4. Смазать шарниры рулевых тяг солидолом УС-1.

Второе техническое обслуживание.
1. Проверить крепление картера рулевого механизма, рулевой колонки, насоса гидроусилителя.
2. Проверить крепление кронштейна и оси маятникового рычага.
3. Проверить и отрегулировать рулевой механизм.

Свободный ход рулевого колеса должен составлять 5—10° и определяется регулировкой затяжки подшипников червяка и зацепления червяка с роликом. Перед этой регулировкой необходимо установить нормальное давление в шинах, отрегулировать затяжку подшипников колес, подтянуть все ослабленные крепления узлов передней подвески и рулевого управления. Затем установить колеса в положение движения по прямой и. поворачивая рулевое колесо в обе стороны на небольшой угол, рукой проверить осевое перемещение ступицы рулевого колеса относительно колонки. Наличие такого перемещения требует осевого зазора в подшипниках червяка. Для этого еобходимо уменьшить количество прокладок под нижней крыш-картера рулевого механизма или подтянуть регулировочную гайку («Москвич-2140»), У автомобилей ГАЗ-24 «Волга» и ГАЗ-53A при этом следует снять рулевой механизм и вывести ролик из зацепления с червяком.

Для проверки зазора в зацеплении червяка с роликом надо отсоединить сошку от рулевой тяги и рукой покачивать ее, поворачивая рулевое колесо на 30° в ту и другую сторону. Наличие люфта при покачивании сошки требует регулировки зацепления винтом или гайкой в боковой крышке картера. Регулировка должна устранить люфт, обеспечить нужный свободный ход рулевого колеса, легкость его поворота и возврата в среднее положение при движении автомобиля.

На автомобиле ЗИЛ-130 перед проверкой свободного хода дополнительно надо устранить зазоры в карданной передаче и подшипниках рулевого вала. Свободный ход регулируется винтом вала сошки, при этом усилие поворота от среднего положения на ободе рулевого колеса не должно превышать 2,8 кг при работающем двигателе.

4. Проверить уровень масла в картере, в бачке гидроусилителя, раз в год сменить масло. В картер рулевого механизма автомобиля ВАЗ-2101 заливается масло ТАд-17, автомобиля «Москвич-2140» — масло ТАд-17И, автомобиля ГАЗ-24 «Волга» — масло ТСп-14, автомобиля ГАЭ-53А — масло ТАп-15В, автомобиля ЗИЛ-130 — масло Р всесезонно или летом — турбинное 22, зимой — веретенное АУ.
5. Очистить от грязи сапун бачка.
6. Промыть фильтры бачка через два ТО-2.

Реклама:


Читать далее: Тормозные системы автомобилей

Категория: - Техническое обслуживание автомобилей

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
