Замена подшипника задней ступицы – диагностика и ход работы + видео » АвтоНоватор

К сожалению, иногда наши автомобили ломаются и нуждаются в ремонте, необходимо менять разные детали, оптику, а в некоторых случаях нужна замена подшипника задней ступицы, правда, как показывает статистика, такое случается довольно редко.

Как распознать неполадки в ступице?

Дело в том, что ступица является важнейшим элементом любого вращающегося механизма, в том числе и автомобильного колеса. Она представляет собой центральную часть вращающихся деталей с отверстием для возможности насадки ее на ось либо вал. Таким образом, ее главная задача – обеспечение вращательного движения. Для того чтобы вращение на оси не было свободным, в отверстие ступицы запрессовывают подшипники качения либо же специальные заглушки. Кроме того, именно благодаря подшипникам ступица, а также колесо может вращаться.

Заметить, что срочно необходима замена подшипника ступицы, довольно легко, в этом случае возникает характерный стук в задней нижней части кузова, чаще всего, он усиливается при движении по неровной дороге или же при наезде на ямы, а также бугры. Во время же движения по относительно ровному дорожному покрытию может возникнуть гул. Кроме этого, очень сильно нагревается тормозной барабан.

Проверяем, нужна ли замена подшипника ступицы заднего колеса

Прежде всего, причиной подобной поломки служат плохие неровные дороги, тем более что в некоторых случаях наше дорожное покрытие вообще сложно назвать дорогой. Второй же причиной, по которой подшипник может прийти в негодность, является некачественный материал, из которого он был изготовлен. Замена подшипника ступицы заднего колеса – не очень сложный процесс, поэтому его довольно легко можно осуществить и самостоятельно в домашних условиях.

Однако, прежде чем приступать непосредственно к действиям, следует выяснить действительно ли дело в нем. Для этого необходимо вывесить то колесо, со стороны которого слышен гул, и, раскачивая его руками, проверить люфт. Если же при осуществлении данных действий люфт будет обнаружен, и при этом возникнут глухие стуки, то медлить с заменой нельзя. Развалившийся по дороге подшипник вызовет повреждения других деталей ступичной системы.

Залогом быстрой и качественной работы служит правильно подобранный инструмент и высококачественные материалы, в данном случае подшипник. Поэтому не старайтесь экономить на нем, приобретайте варианты только лишь от хороших производителей, ведь от этого во многом зависит и срок службы.

Замена подшипника задней ступицы – ваши действия шаг за шагом

Из инструмента вам потребуется отвертка, домкрат, баллонный ключ, литол, съемник для гайки ступицы, иногда зубила и монтировка. Далее, подготовив все необходимое, действуем следующим образом. Ставим авто на первую передачу, предварительно подложив под передние колеса «башмаки». Поднимаем автомобиль с помощью домкрата и демонтируем нужное колесо. Открутив направляющие штифты, нужно снять тормозной барабан, чаще всего его сбивают. Теперь специальным съемником откручивается гайка ступицы и сбивается с цапфы сама ступица. Она должна сойти вместе с кольцом подшипника, в противном же случае его необходимо снять с помощью монтировки и зубила.

Для того чтобы впрессовать сам подшипник, необходимо специальными щипцами снять стопорное кольцо и сбить металлический пыльник. Дальше надо смазать посадочное место и с помощью специального съемника запрессовать обратно новые подшипники.

При этом учтите, что забивать их крайне не желательно. Теперь обратно устанавливают пыльник и стопорное кольцо. Ударяя по внутреннему кольцу подшипника, надеваем ступицу обратно на цапфу. Далее нужно затянуть цапфу и как можно лучше замять ее бортики. Процесс почти закончен, на прежние места устанавливаются колодки, тормозной барабан и, конечно же, колесо.

carnovato.ru

Как заменить подшипник задней ступицы

Легкость вращения колес на авто обеспечивается наличием подшипников качения, установленных в ступице. Но данные элементы во время работы испытывают сильные нагрузки, поскольку они должны не только обеспечивать скоростное вращение ступицы и закрепленного на ней колеса. И ступица и подшипник должны еще и воспринимать на себя вес авто, поскольку в соединении между ступицей и осью расположен только этот подшипник, поэтому он и воспринимает на себя всю нагрузку.

В передних ступицах переднеприводных машин обычно используется подшипник, рассчитанный на значительные нагрузки. А вот задний по такому показателю несколько уступает, к тому же в передней части авто нагрузка на данный элемент практически всегда одинакова, поскольку этот подшипник воспринимает на себя только вес передней части авто вместе с мотором и КПП.

А вот подшипнику задней ступицы приходится работать часто с изменяющейся нагрузкой, которая зависит от загруженности салона, а также багажного отделения, поэтому задние ступичные подшипники выходят из строя значительно чаще.

Признаки износа подшипника

Содержание статьи

Признаки износа ступичных подшипников задних колес очень легко распознать. При движении в салоне появляется гул в задней части авто. На малых скоростях может явно прослушиваться скрип.

В случаях, когда подшипник начал разрушаться, при вращении колеса может появиться хруст, указывающий на то, что отколовшиеся кусочки начали попадать между роликами.

Проверить состояние данного элемента тоже не составит труда. Достаточно вывесить домкратом заднее колесо, проверить наличие осевого люфта, раскачивая колесо.

Затем колесо следует повращать, прислушиваясь к наличию скрипов. Если началось разрушение подшипника, скорее всего колесо при вращении будет закусывать.

Дальнейшие действия зависят от используемого элемента. На разных авто подшипник по конструкции может отличаться. К примеру, на ВАЗ-2110 применяется на задней ступице радиально-упорный двухрядный шариковый подшипник закрытого типа, внешне он похож на подшипник передней ступицы. А вот на Daewoo Lanos используется конический роликовый подшипник, состоящий из двух половин. Дальше все рассматривать будем на примере этих двух авто.

Так при проявлении признаков износа ступичного подшипника у ВАЗ-2110 – он попросту заменяется.

В Lanos же гул, скрипы и люфт можно попытаться устранить путем подтягивания ступичной гайки. Часто достаточно бывает провести данную операцию, чтобы устранить люфт и гул.

Но если при вращении колеса слышен хруст или подтяжка ступичной гайки результат не дала – выполняется замена подшипника задней ступицы.

Замена подшипника на примере ВАЗ-2110

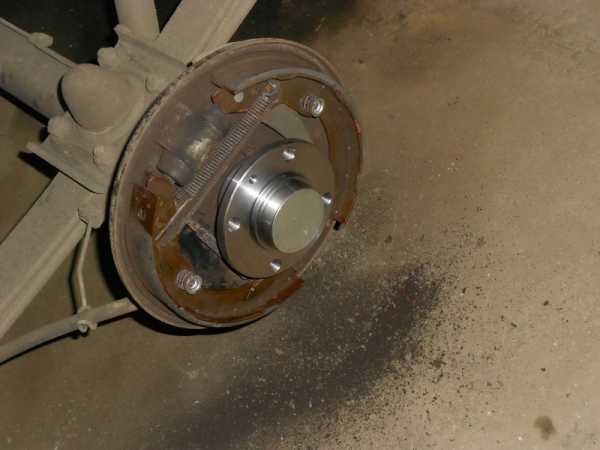

Задняя ступица с подшипником ВАЗ-2110

Вначале рассмотрим замену данного элемента на «Десятке». Инструментов, которые понадобятся – не так уж и много, но потребуются и специфические. Всего же нужно будет наличие:

  • Домкрат;
  • Опоры для авто;
  • Ключ баллонный;
  • Торцевой ключ на «30» или головка с воротком того же размера;
  • Пассатижи для удаления стопорных колец;
  • Ключ на 12;
  • Специальный съемник для выпрессовки подшипника;
  • Молоток;
  • Зубило;
  • Монтировка;

Имея все это, можно приступать к замене. Автомобиль ставиться на ровную поверхность, на КПП включается 1 передача. Пока авто стоит на колесах, лучше сразу ослабить ступичную гайку. Часто эта гайка сильно затянута, поэтому возможно потребуется наращивание ключа трубой.

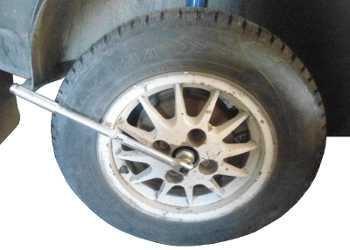

Затем ослабляются колесные болты, колесо поддомкрачивается, а само авто ставиться на опоры. Далее колесо снимается с автомобиля.

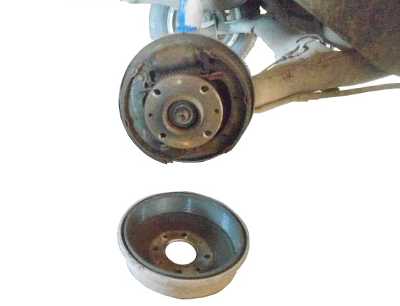

Перед снятием ступицы потребуется демонтаж тормозного барабана. Для этого вначале нужно выкрутить направляющие штифты. После этого барабан снимается со ступицы. Иногда его снять можно только, сбив барабан при помощи молотка и деревянной наставки.

Далее полностью выкручивается ступичная гайка для возможности демонтажа ступицы с оси. Поскольку подшипник сидит на оси плотно, без молотка и деревянной наставки не обойтись. Сбивать нужно аккуратно, постоянно проворачивая ступицу для равномерного ее схода с оси.

Дальше все зависит от того, как сошла ступица с оси. Дело в том, что при сильном износе, внутренняя обойма подшипника может остаться на оси, а внешняя, вместе с шариками – в ступице.

При таком раскладе придется дополнительно снимать тормозные колодки, чтобы «сорвать» с места внутреннюю обойму, а после стянуть ее съемником или при помощи зубила и молотка. Способ стягивания внутренней обоймы не важен, главное, снять ее, при этом не повредив поверхность оси. Если же подшипник сошел с оси полностью в сборе, можно приступать к дальнейшим работам.

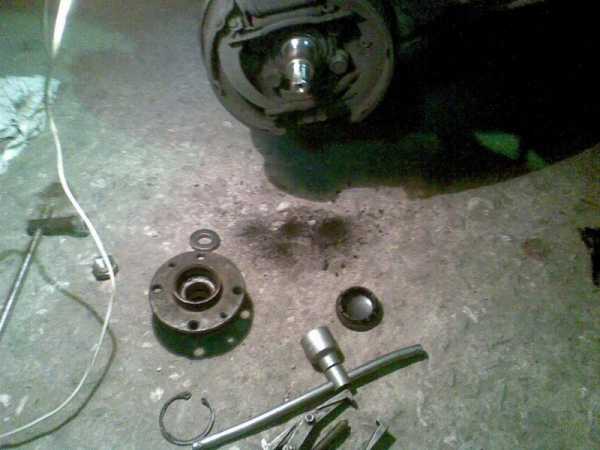

Со снятой ступицы нужно выпрессовать подшипник. Для этого предварительно снимаются стопорные кольца. Затем при помощи специального съемника. Если такового нет – можно попросту его выбить.

А вот садить на место новый элемент путем забивания категорически запрещается. Его следует впрессовывать либо тем же съемником, либо воспользоваться мощными тисками, используя в качестве правки внешнюю обойму изношенного подшипника.

После посадки нового элемента, устанавливаются его стопорные кольца, а этом замена подшипника задней ступицы завершена и можно приступать к сборке, которая выполняется в обратной последовательности.

Замена подшипника задней ступицы на примере Daewoo Lanos

На Lanos эта операция выполняется несколько по-другому, да и инструмента нужно меньше:

  • Домкрат;
  • Опоры для авто;
  • Ключ баллонный;
  • Ключ рожковый на «24-27»;
  • Пассатижи;
  • Отвертка;
  • Съемник для подшипника;
  • Молоток;
  • Зубило;
  • Монтировка;

Начальный этап работ практически одинаков вышеописанному – авто поддомкрачивается и снимается колесо.

Видео: Ланос, меняем подшипники задней ступицы и задние колодки

Далее при помощи молотка и отвертки сбивается защитный колпачок ступицы. Чтобы выкрутить гайку, предварительно пассатижами извлекается стопорный шплинт.

Затем ключом откручивается ступичная гайка и извлекается опорная шайба. После этого появиться возможность снять тормозной барабан вместе с подшипниками. Зачастую внутренняя обойма внутреннего подшипника остается на оси. Чтобы ее снять придется воспользоваться съемником или же молотком с зубилом.

Далее нужно выпрессовать наружную обойму внутреннего подшипника и внешний подшипник с барабана. Для удобства работ внутри барабана проделаны специальные выемки, позволяющие легко выбить внешние обоймы подшипников молотком и зубилом.

После нужно запрессовать внешние обоймы новых подшипников в посадочные места барабана. Лучше это делать при помощи тисков и старых обойм в качестве направляющих.

Затем на ось надевается внутренняя обойма внутреннего подшипника и аккуратно набивается молотком и трубой, равной по диаметру этой обоймы. Главное, чтобы она села на ось до упора.

Следующим этапом является установка барабана на место, а после уже устанавливается внутренняя обойма внешнего подшипника. Остается только установить на место упорную шайбу и затянуть ступичную гайку. Ее нужно затянуть до упора, а после отвернуть на треть оборота, чтобы обеспечить вращение колеса. Перед установкой защитного колпака гайку нужно обязательно застопорить шплинтом.

После полной сборки следует немного проехать на авто, а после удостовериться, что подшипник не греется. Если он греется, нужно снова снять колпачок, вытянуть шплинт и еще немного ослабить затяжку гайки.

avtomotoprof.ru

Замена подшипника задней ступицы своими руками

Во время движения автомобиля может возникать специфический гул, изменяющий тональность низкую при небольших оборотах либо шум с возможным скрежетом на большой скорости. Такие неприятности может создавать подшипник ступицы. Эксплуатационные характеристики, закладываемые заводом изготовителем, должны позволять водителю долго не думать об этом элементе колеса.

Однако, дорожные реалии вносят свою коррекцию. Основной причиной, по которой требуется замена подшипника задней ступицы, является не физический износ, а механическая деформация. Не все ямы водитель успевает заметить на дороге, а для выхода из строя уязвимых деталей достаточно попасть лишь в одну из них.

Определение необходимости замены

Постоянный гул от задних колес должен настораживать водителя, при этом необходимо в ближайшем месте остановиться и проверить работоспособность подшипника. Срок его качественной работы обычно составляет около 100 тыс. км пробега. Во время приближения к такому параметру, нужно заняться диагностикой их состояния.

Для этой работы потребуется выполнить такие действия:

  • потребуется застопорить колеса, расположенные по диагонали к диагностируемым, ведь проверять нужно на обеих сторонах, так как в салоне не всегда четко можно понять, откуда идет шум;
  • поддомкраченное колесо максимально раскручиваем руками до тех пор, пока знакомый гул не станет слышен, обычно характерный проблемный звук заметен практически сразу, ведь качественный подшипник работает без скрежета, хруста и гудения;
  • на сомнительном колесе, стоит проконтролировать поперечный люфт с помощью простой процедуры, взявшись за колесо, надо покачать его от себя и к себе, а наличие заметного перемещения, является показанием к замене подшипника.

Нужно знать, что большинство автомагазинов предлагает ступицу в сборе с подшипником, но если посадочный диаметр не имеет износа или деформаций, то можно не менять ступицу, а купить отдельный ремонтный подшипник.

Процедура замены

Перед тем как поменять задний подшипник ступицы, блокируем автомобиль с помощью противооткатных башмаков. Ослабляем крепеж на диагностируемом колесе. Также, избавившись от центрального колпачка, отпускаем на 1-2 оборота центральную гайку. Теперь можно поднять домкратом эту сторону.

Устанавливаем под корпусом страховочные стойки и снимаем колесо. Посадочное место тормозного барабана можно залить WD-40 для облегчения демонтажа. В некоторых случаях используют тормозную жидкость или дизтопливо. Перед отвинчиванием направляющих болтов их обычно обстукивают медным молотком, чтобы «прикипевшая» резьба «поддалась».

Демонтируем тормозной барабан. В проблемных случаях используется спецсъемник для такой операции, а для более легких ситуаций ввинчиваются болты в предназначенную для них резьбу, с их помощью создается натяг для снятия.

Снимаем центральную гайку и протягиваем по оси всю ступицу. Иногда на валу остается обойма от подшипника, тогда с помощью съемника или зубила демонтируют ее отдельно после ступицы. Операцию проводим так, чтобы не повредить посадочную поверхность.

Проводим осмотр оси для выявления проворотов обоймы подшипника. Если таковые следы имеются (наличие борозд на посадочном диаметре), то ступицу также придется менять.

Нужно знать, что формирование засечек с помощью зубила или пробоя на изношенной поверхности для более жесткой посадки обоймы подшипника категорически недопустимо! Необходимо менять изношенную ступицу полностью в такой ситуации!

Текущая замена заднего ступичного подшипника может проводиться с сопутствующей диагностикой остальных элементов. Стоит одновременно проверить тормозной цилиндр на предмет протечек, а тормозные колодки контролируются на степень износа.

С помощью съемного приспособления достаем стопорное кольцо, а при необходимости под него заливаем очистительную спецжидкость, чтобы легче выпрессовывался подшипник. Принято использовать один из трех популярных методов демонтажа наружной обоймы из ступицы:

  1. с помощью гидравлического пресса, который найдется не в каждом гараже;
  2. многоразовым съемником, стоимость его доступна, а использовать агрегат можно и в будущем;
  3. при помощи молотка или кувалды 2-3 кг, для этого метода обязательно применяется специальная проставка соответствующего диаметра.

Ступицу устанавливаем на жесткую поверхность и молотком наносим пару ударов по подготовленной оправке. Делается это аккуратно, чтобы не повредить посадочную поверхность оправкой или остальные части тяжелым молотком.

Освобожденную от обоймы поверхность можно зачистить мелкой наждачной бумагой от возможных пятен коррозии и смазать затем маслом (допускается использовать отработку). Оно облегчит монтаж нового подшипника, который предварительно необходимо скомпоновать при помощи двух шайбочек и болта. Наружный диаметр шайб должен быть на 2-3 мм меньше диаметра подшипника.

Перед сборкой можно добавить смазки в двухрядный сепаратор. При помощи молотка, желательно с медным или бронзовым окончанием, легким постукиванием по противоположным сторонам «сажаем» подшипник.

Нужно знать, что подшипники производят из высоколегированной стали, которая при сильных динамических нагрузках (резких ударах) способна крошиться, поэтому рекомендуется использовать «мягкую» медную или бронзовую проставку, чтобы не повредить обоймы.

Если на начальном этапе заход получается тугой, то вероятно присутствует перекос, поэтому стоит легкими ударами выровнять, а не применять ненужное усилие. Когда новая обойма зайдет на половину, то старую можно использовать в качестве проставки. Продолжаем до тех пор, пока не покажется паз для стопорного кольца. Фиксируем подшипник кольцом.

Монтаж ступицы

Избавляемся от стягивающего приспособления из болта и двух шайб. Теперь можно возвращать на свое место ступицу. Устанавливаем обязательно новую центральную гайку, предварительно смазав резьбу «литолом» или другой смазкой.

Устанавливаем тормозной барабан на крепеж. Ставим колесо и фиксируем его крепежными болтами. Проворачиваем колесо «от руки» и прислушиваемся к посторонним шумам. Отсутствие гула или скрежета, а также свободное вращение свидетельствует о правильности сборки.

Домкратом опускаем колесо, а лишь после этого проводим окончательный затяг центральной гайки. Рекомендуется использовать для данной операции динамометрический ключ. Значение натяга должно быть близким к 20 кг/м. Это значение достаточно большое, поэтому без спецключа потребуется наращивать длину ключа. Теперь гаку можно закернить и затягивать крепежные болты на колесе до требуемого усилия.

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Так ли необходима замена ступицы подшипника заднего колеса?

Ни один узел автомобиля не подвергается такой нагрузке, как ходовая часть. Отсюда и большое количество неисправностей. Яркий тому пример – подшипник ступицы заднего колеса. По замыслу и расчетам конструкторов, он должен исправно служить не менее 100 000 км. пробега. Но отечественные дороги и неправильная эксплуатация вносят свои коррективы. Очень часто подшипник выходит из строя, не выслужив и половины ресурса.

В этом случае тянуть с заменой нельзя. Дело даже не в том, что неисправный подшипник станет причиной еще более серьезной неисправности. В данном случае речь идет о безопасности. Не нужно думать, что такой сложный ремонт могут сделать только в автосервисе. Замену подшипника ступицы заднего колеса вполне можно произвести самостоятельно.

Симптомы и причины

Рассмотрим, как проверить подшипник ступицы заднего колеса. В отличие от многих других, эту неисправность можно локализовать почти со 100% точностью. И по силу это не только опытным, но и начинающим автолюбителям, если знать характерные признаки. Основные из них:

  • Посторонний шум при движении автомобиля. Его часто ошибочно путают с «воем» коробки, но в этом случае звук не пропадает даже при переходе на нейтраль.
  • Неприятный звук особенно различим на заднем сидении, со стороны неисправного колеса;
  • На поворотах чувствуется явное притормаживание неисправной стороны, а в особо тяжелых случаях, слышны щелчки;
  • Нагрев колеса во время движения.

Все это косвенные симптомы, услышав которые автолюбитель должен насторожиться и провести более детальную проверку. Для этого необходимо воспользовавшись домкратом, провесить предположительно неисправное колесо. Теперь нужно его хорошо раскрутить.


Серьезный шаг. Делаем выбор из 10 компактных мини-кроссоверов

Нужен вместительный кроссовер? Смотрите статью Выбираем кроссовер с большим багажником – топ 10.

Ищем самый проходимый кроссовер – 10 претендентов . Смотите тут.

Слышится гул – плохо, но пока не смертельно. Взявшись за колесо руками сверху и снизу, необходимо покачать его по вертикали. Если есть люфт – подшипник на свалку.

От чего это происходит? Удивительно, но только треть подшипников «умирает» от естественного износа металлических частей. Остальные две трети, приходятся на следующие причины:

  • Заводской брак;
  • Тяжелые условия эксплуатации. К примеру, постоянная езда по просёлочным дорогам на большой скорости;
  • Отсутствие своевременного обслуживания. Как правило, недостаток смазки и попадание на подшипник пыли и грязи;

Кроме того, есть еще одна причина – неправильная установка во время предыдущего ремонта. Впрочем, этого можно легко избежать, если перед самостоятельной заменой подшипника ступицы заднего колеса заранее изучить последовательность работы и акцентировать внимание на некоторых деталях.

Замена подшипника ступицы заднего колеса своими руками

Любой ремонт ходовой части автомобиля, нельзя назвать простым. Не потому, что он требует специального образования и особых умений. Сложность, прежде всего, заключается в трудоемкости ремонта. Снятие некоторых деталей требует порядочного усилия и большого терпения.

Надо быть заранее к этому готовым. Автомобиль с полуразобранной задней ступицей в сервис уже не отгонишь. Если решимость не пропала – прежде всего, необходимо запастись инструментом.

Инструменты и принадлежности

Чтобы своими руками поменять подшипник ступицы заднего колеса понадобятся:

  • Домкрат и подходящая деревянная опора;
  • Торцевой ключ, как правило, на 30 и подходящий кусок трубы, в качестве усилителя для воротка;
  • Ключ на 12, для направляющих диска;
  • Баллонный ключ;
  • Круглогубцы для снятия стопорных колец;
  • Молоток;
  • Зубило;
  • Универсальный съемник. Можно обойтись и без него, но для этого нужен определенный опыт. Поэтому его лучше купить, он подходит и для подшипника передней ступицы.
  • Монтировка.
  • Ну и, конечно, новый подшипник. Его не нужно раньше времени доставать из упаковки, чтобы не допустить попадания грязи.

Как поменять задней подшипник ступицы на ваз 2110: последовательность действий

Сначала нужно сорвать болты колес, и поднять автомобиль домкратом.

Внимание, ни в коем случае нельзя проводить работы на автомобиле, установленном на один домкрат, обязательно нужно дополнительно использовать деревянную подставку подходящих размеров.

Связано это с большим усилием, которое придется прилагать в процессе работы. Автомобиль на домкрате будет очень неустойчивым.  Дальнейший порядок действий следующий:

  • Откручиваются болты, и снимается колесо;
  • Теперь можно снять пыльник ступицы.
  • Выкручиваются направляющие колесных дисков. Иногда сделать это не просто, они «закисают» в алюминии. Главное здесь не сорвать грани, поэтому не надо торопиться;
  • Далее снимаются тормозные барабаны. Здесь все зависит от того, как давно их не снимали. Иногда они демонтируются «от руки», а иногда приходится стучать молотком, через дерево, с обратной стороны. Есть еще один способ. Направляющие вкручиваются в специальные отверстия. Надо иметь в виду, что штифтами нельзя снять диски, это приведет к разрушению алюминиевой резьбы. Можно лишь закрутить их до небольшой натяжки, после чего попробовать обстучать диск через дерево. Должно помочь.
  • Откручивается ступичная гайка. Придется постараться – закручена она очень плотно. Поэтому вороток усиливается отрезком подходящей трубы. Необходимо соблюдать осторожность, автомобиль при этом будет раскачиваться.
  • Снимается ступица. Здесь конечно лучше воспользоваться трехлапым съемником. Однако есть он далеко не у всех, поэтому придется воспользоваться «пролетарским» способом. Заключается он в следующем. На ступицу устанавливается колесо и закручивается болтами, но не до конца, а чтобы между диском и ступицей был зазор в несколько сантиметров. Таким образом, получается некое подобие обратного молотка. Несколькими резкими рывками колеса, ступицу обычно удается снять. И это уже половина дела.
  • Круглогубцами, вставленными в соответствующие отверстия, извлекается стопорное кольцо.
  • Универсальным съемником выпрессовывается или просто выбивается старый подшипник;
  • Внимательно осматривается ось ступицы. Иногда на ней остается обойма старого подшипника. Ее нужно удалить. Подшипник снят, можно переходить к установке нового. Но сначала можно осмотреть рабочий тормозной цилиндр. Если он имеет подтекания, придется сменить, чтобы вновь не снимать потом барабан.
  • Ось и ступица осматриваются на предмет повреждений, очищаются от пыли, грязи и ржавчины и смазываются смазкой типа «литол».
  • Новый подшипник вытаскивается из упаковки, его обойма также легко смазывается по посадочной части;
  • С помощью универсального съемника подшипник устанавливается на место. При отсутствии приспособления можно впрессовать подшипник с помощью тисков. В качестве оправки в этом случае используется обойма старого. Не рекомендуется забивать подшипник молотком, это может привести к его разрушению.
  • Теперь можно установить стопорное кольцо;
  • Аккуратно, с помощью оправки или трубы подходящего диаметра, легкими ударами, ступица ставится на место;
  • Фиксируется гайкой;
  • Ставится на место тормозной барабан, закручиваются направляющие;
  • Закручивается колесо. Интереса ради, стоит попробовать покачать и покрутить его. Ни каких посторонних звуков и люфта не будет.

Как поменять подшипник задней ступицы на ваз 2110 видео

Итог

Сняв машину с подставок и домкрата, можно опробовать ее на ходу. Наслаждение тишиной и удовлетворение от проделанной работы будут обеспечены. А главное, теперь есть уверенность в надежности и безопасности своего автомобиля.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

замена заднего ступичного подшипника | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

пока в автомобилях VW использовались конические подшипники, они были самыми часто заменяемыми деталями, расходниками. Даже при постоянном контроле люфтов, любая ямка могла повредить обойму или ролики и спровоцировать преждевременный выход из строя. Поэтому овладеть технологией замены подшипника будет полезно, пожалуй, каждому владельцу пожилого VW 🙂

Ступицей, в которую запрессовываются наружные обоймы подшипников (а их на каждое колесо по два) являются сами барабаны (или диски). Поэтому первым делом нужно снять именно барабаны. Но со временем они изнашиваются, и образовавшийся буртик может помешать, так что сначала нужно свести колодки. Для этого необходимо поднять клинышек механизма саморазведения. Если бы мы обладали рентгеновским зрением, найти его взглядом не так уж и сложно

-на ощупь это делается так: в верхнее и обращенное к переду автомобиля отверстия под колёсный болт, нужно вставить плоскую отвёртку, нащупать соединение пружинки и клинышка, и опираясь на сам барабан, поддеть и поднять его. Примерно это выглядит так:

-теперь барабан и крутится легче, и снимется без проблем.

-снимаем колпачок, закрывающий подшипник. Если речь идёт о замене, то в комплектах нормальных производителей всегда лежит новый, и старый можно сбить отвёрткой или зубилом. Если же вы планируете произвести регулировку или ремонт тормозов, колпачок желательно снимать аккуратно

-под ним обнаруживается шплинт

-разжимаем усики и вытаскиваем его

-снимаем корончатый фиксатор, откручиваем гайку ключом на 24

-снимаем шайбу

-а теперь можно и барабан снимать, равномерно вытягивая на себя

-обычно он снимается с обоими подшипниками, тогда их просто вынуть отвёрткой, и выкинуть

-но если упустить момент, когда появился люфт, подшипник может начать крутиться на цапфе, и прикипеть к ней

-для снятия нужно разрушить сепаратор, снять его, ролики и сальник

-удалив смазку, обнаружим и внутреннюю обойму

-тонким зубилом её можно стронуть с места

в крайних случаях приходится срезать болгаркой

-теперь можно вернуться к барабану. В нём всё ещё запрессованы две наружные обоймы. Удалив остатки смазки, можно обнаружить в отливке три углубления, через которые видны обратные стороны обойм

-вот через них и надо выбить обоймы пробойником, отвёрткой и даже зубилом

-желательно перед запрессовкой новых обойм тщательно вымыть внутренности

-вскрываем коробку с новым подшипником. По моей личной статистике, лучшие подшипники делает фирма SKF. Но весьма достойной и более бюджетной альтернативой можно считать и FAG

-кладём новую обойму в барабан (не перепутать направления!)

-для точной запрессовки я, лично, заказал у токаря специальные оправки

-они точно повторяют форму и размер обоймы

-но для разовой работы сгодится и старая обойма, подточенная на точиле

-запрессовывать, конечно, желательно с помощью пресса. В крайнем случае сойдут тиски. Некоторые умудряются даже молотком пользоваться 🙂 Главное, что бы обойма вошла безе перекосов, и до упора. Зазоров оставаться не должно

-ещё раз протираем обоймы, и начинаем сборку. Наносим густую смазку на обойму внутреннего подшипника

-на сам подшипник

-кладём его в барабан

-торцевую часть так же заполняем смазкой

-затем удаляем смазку с той части, куда будет запрессовываться сальник. Если этого не сделать, он может вывалиться со временем

-кладём сальник и пальцами вдавливаем на место

-переворачиваем барабан, и повторяем процедуру (исключая сальник) с маленьким подшипником

-перед установкой барабана на место, проводим ревизию состояния тормозных механизмов.

-клин механизма должен быть полностью поднят

-колодки должны иметь одинаковый зазор от краёв пыльника

-придерживая пальцем наружный подшипник, надеваем барабан

-надеваем толстую шайбу, контролируя, что бы носик, предотвращающий от вращения, попал в паз

-наживляем гайку, закручиваем сначала пальцами, а потом ключом на 24, при этом одновременно вращая барабан

-а вот дальше момент, о котором спорят на многих форумах: как правильно регулировать подшипник. Большинство мануалов это описывают примерно так:

затягивать гайку до тех пор, пока остаётся возможность перемещать упорную шайбу усилием плоской отвёртки

-я же много-много лет делаю по своему, и пока что этот метод не подводит:

затягиваю гайку ключом, одновременно вращая барабан, до ощутимого упора. И от этого положения отпускаю гайку на 1/4 оборота

-надеваем на гайку корончатый фиксатор, что бы отверстие в ступице и прорези совпали

-вставляем шплинт и раздвигаем кончики

-надеваем колпачок (особого смысла набивать в него смазку нет). Я и для этой цели заказал специальную оправку, что бы не деформировать его

-надеваем колесо, крутим, затем шатаем в вертикальной плоскости.

Крутиться должно легко, шататься не должно:-)

И помните, что контроль за люфтами лежит на владельце автомобиля, и производить его необходимо регулярно, первые 500 км, а затем каждый раз, когда машина по какой-либо причине оказывается с вывешенными задними колёсами.

Удачи!





remontvw.spb.ru

Ступица заднего колеса – самостоятельная замена в гараже

Ступица и заднего, и переднего колеса является незаменимой частью автомобиля; с одной стороны она имеет специальное отверстие, предназначенное для посадки на вал, а с другой – посадочное место для колес. Как же она ломается, и чем это чревато? Давайте разберемся!

Как ломается ступица заднего колеса?

Ступица – деталь, в функции которой входит передача крутящего момента от оси коленчатого вала к колесу. Кроме того, на нее крепятся еще и тормозные диски. Также немаловажную функцию играет подшипник ступицы, так как именно на нем и вращается колесо. Ступица и подшипник являются важнейшими узлами всей ходовой части автомобиля, они обеспечивают безопасное передвижение.

Привести данную деталь в негодность можно при замене колес: если не контролировать силу и переусердствовать, то легко можно сорвать болт ступицы заднего колеса. Определить, что деталь нуждается в ремонте либо же замене, можно, услышав характерный гул подшипника. Конечно, боязно завинчивать колеса слабо, но это лишь крайности. Всегда следует искать «золотую середину». Особенно точно чувствуют эту границу электрические гайковерты.

Также понять, что подшипник пришел в негодность, можно по шуму подвески. Так, если при повороте налево шум усиливается, значит, необходима замена либо же восстановление ступицы левого колеса. Аналогичная ситуация с правым колесом. Но более точную диагностику можно сделать только лишь на СТО, естественно, если вы не являетесь в этом деле профессионалом.

Что приготовить для демонтажа?

Если вы уверены, что деталь необходимо снять, тогда запаситесь следующим инструментом:

  • набор торцевых ключей, и желательно, чтобы он был дополнен длинной трубой;
  • пассажи, они необходимы для того, чтобы снять стопорные кольца;
  • накидной ключ, с его помощью откручиваются направляющие штифты тормозного барабана;
  • деревянный брусок, чтобы смягчить удар;
  • молоток;
  • монтировка и зубило.

Стоит учитывать, что не всегда, обратившись на СТО, вы получите гарантированно качественную работу. А неправильно замененный подшипник выйдет из строя довольно быстро, так что демонтировать эту деталь вполне можно и самостоятельно, при этом, никто лучше, чем вы сами, о вашем «железном коне» не побеспокоится. Чтобы вам не робеть, мы предлагаем подробную инструкцию.


Как снять ступицу заднего колеса – работаем самостоятельно

В принципе, нет ничего сложного в том, как снять ступицу заднего колеса, главное, помнить, что подшипники достаточно хрупкие, поэтому стоит регулировать свою силу, дабы не повредить их. Замена ступицы происходит следующим образом. Сначала необходимо поднять автомобиль на опоры и отсоединить декоративный колпак. Следом откручиваются гайки, посредством которых крепятся колеса. Теперь со ступицы необходимо снять тормозные барабаны, конечно же, если они есть.

Если модель автомобиля с задними дисковыми тормозами, тогда необходимо снять суппорт тормоза и тормозные диски.

Теперь следует открутить болты, с помощью которых ступица крепится к кронштейну. Доступ к ним можно получить только через специальное отверстие в самой ступице. Для этого необходимо повернуть фланец и совместить отверстие с каждым из болтов. Эти гайки затягивают обычно с большим моментом, так что в мерах безопасности необходимо зафиксировать машину и включить передачу со стояночным тормозом, под колеса же не помешает установить противооткатные упоры.

Вот теперь смело откручиваются крепежные болты суппорта, крепежные болты поворотного кулака и направляющих тормозных колодок. Далее необходимо снять ступицу, достав ее через механизм тормозов. Если система антиблокировки тормозов не установлена, тогда ступицы задних колес снимаются с подшипника, предназначенного для его замены. Но для этого необходим специальный инструмент, и если такового в наличии нет, нужно обратиться на СТО, где и произведут замену данной детали.

carnovato.ru

Замена подшипника ступицы заднего колеса ВАЗ 2108, 2109, 21099

Вышедший из строя ступичный подшипник заднего колеса заявляет о возникшей проблеме постоянным, зачастую давящим на уши, воем. Он доносится сзади и не исчезает при движении на нейтральной передаче. По мере увеличения износа подшипника этот звук может все более возрастать. Необходима замена ступичного подшипника заднего колеса.


Эту работу быстрее всего можно выполнить с помощью специальных приспособлений (съемников). Если их нет, то для достижения цели, следует использовать подручные материалы. Рассмотрим проведение замены подшипника именно с этим уклоном.

Проверка подшипника ступицы заднего колеса

Вывешиваем колесо на подшипник которого имеются подозрения. Вращаем его рукой. Колесо с исправным подшипником крутится практически бесшумно. Неисправный подшипник выдает себя шумом и звуком «как будто перекатываются шарики в подшипнике». Степень шума и перекатывания зависит от степени износа самого ступичного подшипника. Для сравнения можно вывесить колесо с исправным подшипником и послушать с каким звуком вращается оно.

Необходимые инструменты

— Удлиненная головка на 30 с длинным воротком, либо аналогичного диаметра изогнутый накидной ключ (либо аналогичный торцевой ключ и т. д.)

Для отворачивания гайки ступицы колеса.

— Тонкое зубило, кернер

Для отгибания замятого края гайки ступицы.

— Трехлапый съемник (необязателен)

Для снятия ступицы с оси колеса.

— Двухлапый съемник, либо специальный полукруглый (необязателен)

Для снятия внутреннего кольца подшипника с оси колеса.

— Съемник – пассатижи

Для снятия-установки стопорного кольца

— Съемник для выпрессовки подшипника из ступицы/запрессовки подшипника в ступицу (необязателен)

— Рожковый или любой иной ключ на 12 (11, 8, 7-в зависимости от вид штифта)

Для отворачивания направляющих штифтов, крепящих тормозной барабан.

— Ключ на 13 (14)

Для отворачивания регулировочной гайки стояночного тормоза.

— Молоток

Приобретаем подшипник с гайкой.

подшипник заднего колеса автомобилей ВАЗ 2108, 2109, 21099 с гайкой



Подготовительные работы

Работы лучше всего проводить на яме (смотровой канаве), так удобнее. Но если ямы нет, можно обойтись и без нее.

— Фиксируем автомобиль, поставив его на ровной площадке, на первую передачу, подложив под колеса противооткатные упоры.

— Под днищем автомобиля отпускаем гайку затяжки ручного тормоза.

Если автомобиль установлен не на яме (смотровой канаве), то для выполнения этой операции придется поддомкратить одно из колес, поставить страховочный упор под автомобиль и лежа добираться до этой самой гайки.



Порядок проведения замены подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Снимаем защитный колпак на ступице колеса

— Убираем вмятину на бортике гайки ступицы

При помощи тонкого зубила или керна и молотка выпрямляем замятый край. Для большей наглядности колесо на изображении уже снято.

вмятина на краю гайки ступицы колеса



— Ослабляем затяжку ступичной гайки

Для этого головкой на 30 с длинным воротком (либо специальным ключом) отворачиваем гайку. Возможно придется прикладывать значительное усилие и удлинять рукоятку ключа металлической трубой, так как она может со временем прикипеть или приржаветь. Так же для предотвращения проворачивания колеса, в салоне автомобиля помощник может нажать на педаль тормоза.

ослабляем затяжку гайки ступицы заднего колеса



— Снимаем колесо

Ослабляем болты крепления заднего колеса, домкратим его, подставляем страховочный упор, отворачиваем болты, снимаем колесо.

— Снимаем тормозной барабан

Ключом на 12 (11, 10, 8, 7 — может быть разный размер штифта) отворачиваем два направляющих штифта, крепящих тормозной барабан. Если они не хотят отворачиваться, слегка обстукиваем их молотком.

отворачивание двух направляющих штифтов диска колеса на тормозном барабане



Так как затяжку стояночного тормоза мы уже ослабили, сняться тормозной барабан должен без особого труда. Руками вращаем его вправо-влево и одновременно тянем на себя. Если идет плохо, обстукиваем барабан по кругу сзади резиновой киянкой. Это должно помочь.

тормозной барабан снят



— Окончательно отворачиваем ступичную гайку

Снимаем ее и находящуюся под ней шайбу.

— Снимаем ступицу заднего колеса с подшипником

Устанавливаем на ступицу трехлапый съемник и вращая его гайку стягиваем ступицу с оси колеса.

снятие ступицы заднего колеса автомобилей ВАЗ 2108, 2109, 21099 при помощи съемника



Если съемника нет берем колесо, переворачиваем его задней стороной к себе и крепим к ступице колесными болтами. Болты заворачиваем не до конца, а на несколько витков (желательно, конечно, использовать удлиненные болты, но если их нет, можно использовать обычные). Колесо будем использовать в качестве обратного ударного молотка. Резким движением перемещаем его на себя. Если с одно раза не получилось снять ступицу с оси, проделываем эту операцию несколько раз.

— Снимаем внутреннее кольцо подшипника с оси колеса

Можно использовать двухлапый или полукруглый съемники, а можно просто поставить большое зубило сзади кольца и стукнуть по нему молотком. Кольцо сдвинется по оси, далее его можно поддеть монтажной лопаткой или крупной отверткой и окончательно снять. Если после работы зубилом на оси остались забоины, зачищаем их мелким напильником.

снятие внутреннего кольца подшипника заднего колеса



— Снимаем стопорное кольцо, фиксирующее подшипник в ступице

Используем для этого съемник-пассатижи. Если его нет извлекаем стопорное кольцо отверткой.

снятие стопорного кольца подшипника в ступице при помощи съемника



— Извлекаем подшипник из ступицы

При помощи специального съемника выдавливаем его из корпуса ступицы. Если съемника нет, выбиваем его куском трубы подходящего диаметра. Диаметр трубы должен равен диаметру внутреннего кольца подшипника. По нему и наносим удары.

выбивание старого подшипника из ступицы



— Очищаем и слегка смазываем внутреннюю часть ступицы

— Запрессовываем новый подшипник в ступицу

Делаем это при помощи съемника или тисков, или попросту забиваем его туда используя деревянную проставку и стукая молотком по кругу. На финальном этапе тагого забивания можно использовать старый подшипник в качестве проставки.

забивание нового подшипника в ступицу



— Устанавливаем в паз на ступице стопорное кольцо

Можно использовать для этого съемник-пассатижи, можно просто отвертку.

стопорное кольцо подшипника заднего колеса



— Устанавливаем ступицу со вставленным подшипником на ось

С усилием сдвигаем ее как можно дальше по оси руками. Если не сдвигается, можно через оправку постукать по ВНУТРЕННЕМУ кольцу подшипника, вставленного в ступицу.

насаживание ступицы на ось заднего колеса



— Надеваем шайбу и гайку ступицы.

устанавливаем шайбу и гайку ступицы



— Затягивая гайку, запресcовываем ступицу до упора на ось.

затягиваем гайку

— Ставим на место тормозной барабан и колесо

— Окончательно затягиваем гайку ступицы моментом 186,3-225,6 Н.м (19-23 кгс.м)

Если нет специального ключа для определения момента затяжки, то вспоминаем с каким усилием отворачивали гайку, приблизительно с тем же усилием надо ее затянуть.

Еще пять статей на сайте по ремонту автомобилей ВАЗ 2108, 2109, 21099

— Инструменты и приспособления необходимые для ремонта и регулировки карбюратора.

— Регулировка привода сцепления на автомобилях ВАЗ 2108, 2109, 21099.

— Проверка рулевого управления и регулировка рулевого механизма на автомобилях ВАЗ 2108, 2109, 21099.

— Замена наконечника рулевой тяги на автомобилях ВАЗ 2108, 2109, 21099.

— Причины повышенного расхода топлива автомобиля.

twokarburators.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
