НАЗНАЧЕНИЕ И ОБЩЕЕ УСТРОЙСТВО БЛОК-КАРТЕРА

Блок-картер является главным из элементов остова (корпуса) двигателя. С внешней стороны к нему крепят цилиндры, а внутреннюю его полость занимает коленчатый вал с его опорами. В картере размещают также основные устройства механизма газораспределения, различные узлы системы смазки с ее сложной сетью каналов и чаще всего с емкостью для смазочного масла и другое вспомогательное оборудование. К одной из торцовых стенок картера в автомобильных двигателях крепят кожух маховика, к боковым – кронштейны или лапы для установки двигателя на подмоторную раму.

Блок-картер при работе двигателя воспринимает большие нагрузки от сил давления газов и сил инерции движущихся масс, поэтому он должен обладать повышенной жесткостью и малой массой. Жесткость блок-картера повышают путем постановки перегородок и оребрения внутренней поверхности и понижения плоскости крепления поддона картера относительно оси коленчатого вала.

Блок-картер представляет собой отлитую из серого чугуна жесткую монолитную коробку, к которой крепят и в которой размещены различные механизмы, агрегаты и отдельные детали. Верхняя часть отливки является блоком цилиндров, а нижняя - картером. К верхней обработанной плоскости блок-картера на шпильках крепят головку цилиндров, к обработанной части передней торцовой плоскости блок-картера - крышку распределительных шестерен, а к задней - картер маховика. В стенках блок-картера расположены каналы для подвода масла к трущимся поверхностям деталей и отверстия для установки подшипников распределительного вала. На наружных поверхностях стенок блок-картера имеются обработанные площадки для крепления различных механизмов и агрегатов.

В общем случае блок-картер представляет собой сложную пространственную конструкцию коробчатой формы, которая воспринимает все силовые нагрузки, возникающие в процессе осуществления рабочего цикла, действующие на остов двигателя.

Вид блока-картера зависит от двигателя (число цилиндров и их расположения) (рис.1):

Рис.1- Блок-картер

К обработанным плоскостям блок-картера крепят составные детали остова двигателя (рис.2): сверху — головки цилиндров, сзади — картер маховика 13, впереди — картер распределительных шестерен 7, снизу — поддон картера 11:

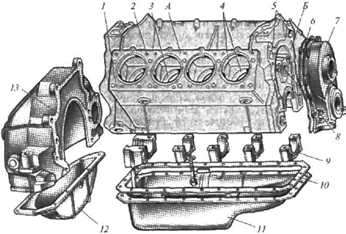

Рис. 2- Блок-картер с составными деталями остова двигателя

В верхней части блок-картера предусмотрены вертикальные расточки цилиндров, в которые вставляют гильзы цилиндров. Пространство между внутренними стенками блок-картера и наружной поверхностью цилиндра (гильзы) называют водяной рубашкой, оно заполнено охлаждающей жидкостью. Водяная рубашка блок-картера соединена с водяной рубашкой головки цилиндра посредством водопропускных отверстий. Нижняя часть блок-картера имеет поперечные перегородки, количество которых равно числу коренных опор коленчатого вала. В каждой перегородке расположены гнезда коренных подшипников коленчатого вала. К нижней обработанной плоскости крепят поддон картера. Материалом для изготовления блок-картеров служат серый и легированный чугуны и алюминиевые сплавы. Блок-картеры двигателей могут быть гильзованными и негильзованными.

megaobuchalka.ru

Блок-картера двигателей

Цилиндр вместе с поршнем и головкой цилиндра образуют замкнутый объем, в котором совершается рабочий цикл двигателя. Внутренняя поверхность стенок цилиндра служит направляющей при движении поршня. Цилиндры 4 (рис. 2) могут быть изготовлены каждый в от - дельности, как, например, у двигателей Д-21 и Д-37Е, или в общей отливке — блоке цилиндров. Блоки или отдельные цилиндры крепятся к корпусной детали двигателя — картеру 7, внутри которого установлен коленчатый вал.

Картер 7 двигателя представляет собой массивную неподвижную металлическую деталь, которая несет основные сборочные единицы и детали двигателя. В нем находятся подшипники коленчатого и распределительного валов, оси и валы шестерен приводов разных механизмов и др. Снизу картер закрыт поддоном 9, который служит резервуаром для масла.

Картер большинства двигателей выполнен в общей отливке с блоком, например А-41 (рис. 1), Д-240, А-41, СМД-60, ЯМЗ-238, ГАЗ-53, ЗИЛ-130. Такие отливки называются блок-картерами, они сообщают конструкции большую жесткость. Блок-картер отливают из серого чугуна (СМД-60, ЗИЛ-130) и алюминиевого сплава (ГАЗ-53).

Чугунные блоки обладают достаточной прочностью и сравнительно дешевы. Блоки из алюминиевого сплава легко обрабатываются, значительно легче чугунных, однако дороже их.

При У-образной конструкции блок-картера (рис. 3) ряды цилиндров обычно расположены под углом 90° между их осями. Такое расположение цилиндров уменьшает массу и габариты двигателя по длине и высоте и делает конструкцию более жесткой. Последнее снижает возможность появления нежелательных деформаций блок-картера и др.

Конструкция цилиндров в основном определяется способом охлаждения. При воздушном охлаждении цилиндры 4 (рис. 2) снабжаются специальными ребрами 10 для увеличения поверхности охлаждения.

При жидкостном охлаждении между наружной поверхностью цилиндра и внутренними стенками блока имеется кольцевое пространство — водяная рубашка 26 (рис. 1), заполняемая охлаждающей жидкостью. К верхней обработанной плоскости блок-картера (рис. 4) на шпильках крепится головка цилиндров. В стенках блок-картера расположены каналы для подвода масла к трущимся поверхностям деталей и отверстия для установки деталей. На внутренних и наружных поверхностях стенок имеются обработанные площадки для крепления различных деталей и механизмов.

Конструкция блок-картера зависит от расположения клапанов. В двигателях с боковым расположением клапанов в блок-картере имеется боковой прилив для их размещения, называемый клапанной коробкой, а в верхней стенке блок-картера сбоку каждого цилиндра сделаны клапанные отверстия. Такая конструкция применена в двигателях ГАЗ-52.

В двигателях с подвесным расположением клапанов последние помещаются в головке цилиндров, в результате чего конструкция блоккартера упрощается. Такая конструкция применена в двигателях А-41 (рис. 1), Д-240, А-41М, ЯМЗ-238, Д-37Е, Д-160, ГАЗ-53 и некоторых других.

Внутреннюю тщательно отполированную поверхность цилиндра называют зеркалом цилиндра. Точная обработка этой поверхности (ее овальность и конусность должны быть не более 0,02 мм) обеспечивает легкость движения поршня и плотное прилегание его к цилиндру.

Блок-картеры выполняются со вставными гильзами из легированных чугунов, обладающих большой износостойкостью и высокими механическими качествами. Применение вставных гильз позволяет увеличить срок службы блок-картера (путем замены изношенных гильз новыми) и упрощает его отливку.

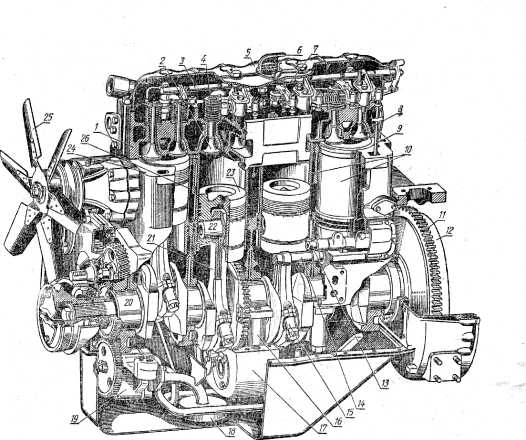

Рис. 1. Дизель А-41:

1 — головка цилиндров; 2 — впускной клапан; 3 — валик декомпрессиоиного механизма; 4— пружины; 5 — колпак головки цилиндров; 6 — сапун; 7— коромысло клапана; 8 — выпускной клапан; 9 — штанга Толкателя; 10 — гильза цилиндров; 11 — зубчатый венец маховика; 12— маховик; 13 — ось толкателей; 14 — распределительный вал; 15 — крышка шатуна; 16 — крышка среднего коренного подшипника; 7 — механизм уравновешивания; 18 — маслоприемник; 19 — масляный насос; 20 —коленчатый вал; 21 — шатун; 22 — поршневой палец; 23 — поршень; 24 — блок-картер; 25 — вентилятор; 26 — водяная рубашка блок-картера.

Рис. 2. Детали двигателя Д-37:

1 — крышка клапанов; 2, 5, 8 — прокладки; 3 —головка цилиндра; 4— цилиндр; 6 — шпилька; 7 —картер; 9 — поддон картера; 10 — ребра цилиндра.

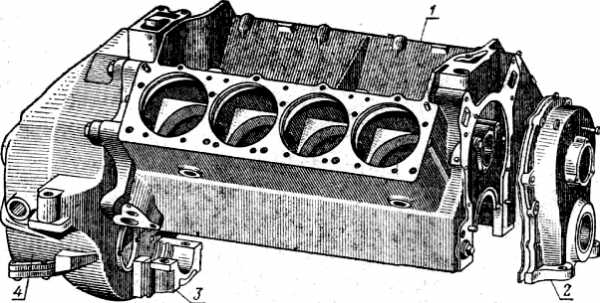

Рис. 3. Блок-картер двигателя ЗИЛ-130:

1 — блок-картер; 2 — крышка распределительных шестерен; 3 — крышка коренного подшипника; 4 — картер маховика.

Рис. 4. Блок-картер двигателя А-41:

1 — гильза цилиндра; 2 — верхний центрирующий пояс гильзы цилиндра; 3 и 4 — большая и малая шпильки крепления головки цилиндров; 5 — отверстия для штанг толкателей; 6 — резьбовое отверстие для шпильки крепления головки цилиндров; 7 — боковой люк для установки толкателей; 8 — площадка для крепления масляных фильтров; 9 — отверстие для присоединения маслопровода; 10— крышка коренного подшипника; 11 — шпилька крепления коренного подшипника; 12 — замковая шайба; 13 — передняя плоскость для крепления картера шестерен: 14 — опора коленчатого вала; 15 — втулка передней опоры распределительного вала; 16 — фланец для крепления пальца промежуточной шестерни; 17 — главная масляная магистраль: 18 — плоскость для крепления водяного насоса; 19 — окно в водораспределительный канал.

mehanik-ua.ru

Блок картер двигателя

Блок картер двигателя

Блок – картер является корпусной деталью, представляет собой чугунную отливку, верхняя часть которой образует блок цилиндров, а нижняя – верхнюю часть картера коленчатого вала. В верхней части блок – картера выполнены вертикальные расточки, в которых установлены гильзы цилиндров. Полость между стенками блок – картера и гильзами служит для прохода ОЖ. В поперечных перегородках нижней части блок – картера расточены поверхности, предназначенные для подвески коленчатого вала. Вместе с крышками они образуют постель для коренных подшипников коленчатого вала. Для обеспечения соосности коренных подшипников расточка постелей блок – картера производится в сборе с крышками с одной установки. Поэтому крышки коренных подшипников невзаимозаменяемые.

В передней стенке блок – картера запрессована бронзовая втулка, которая является передней опорой распределительного вала, две другие опоры расточены в теле блока.

На наружных боковых поверхностях блок – картера имеется ряд обработанных привалочных плоскостей для крепления сборочных единиц и агрегатов. К переднему торцу блок – картера крепится картер и крышка картера распределительных шестерен. К крышке картера крепится разъёмная передняя опора. К задней привалочной  плоскости блок – картера крепится картер маховика. Картер маховика выполнен из алюминиевого сплава. Картер маховика дизелей со стартерным пуском – фланец для крепления картера. Установочная шпилька, ввёрнутая в резьбовое отверстие на картере маховика, служит для определения положения поршня первого цилиндра в в.м.т.

В связи с применением на дизелях охлаждения поршней маслом в блок – картере касательно каналу главной масляной магистрали выполнены четыре сверления, в которые устанавливаются форсунки. Выходя из сопла форсунки, струя масла омывает донышко поршня, охлаждая его.

Вкладыши коренных подшипников изготовлены из биметаллической полосы сталь – сплав А020 – 1.

Гильзы цилиндров съемные, “мокрого” типа, изготовлены из специального чугуна. Внутренняя поверхность гильзы закалена ТВЧ. Гильза устанавливается в блок – картер по двум центрующим пояскам: верхнему и  нижнему. В верхнем пояске гильза закрепляется буртом, в нижнем уплотняется резиновыми кольцами, размещенными в канавках блок – картера.

Полость между стенками блока цилиндров и гильзами образует рубашку охлаждения, заполненную ОЖ.

Головка цилиндров лита из чугуна, общая для всех цилиндров. Для  уплотнения плоскости разъёма между головкой и блоком цилиндров установлена прокладка из асбостального полотна. В головке выполнены впускные и выпускные каналы, закрываемые клапанами. Для совершенствования процесса смесеобразования впускные каналы в головке цилиндров дизелей выполнены по типу винтового канала, создающего вращательное движение воздушного заряда вокруг оси цилиндра. Для повышения износостойкости посадочных мест под клапаны головки цилиндров установлены седла из специального жаропрочного сплава. На головке цилиндров имеется четыре гнезда для установки форсунок. Внутренние полости, выполненные в головке цилиндров, служат для прохода ОЖ.

На головке монтируется клапанный механизм, который закрыт алюминиевым колпаком. Стык между колпаком и корпусом колпака уплотнён паронитовой прокладкой.

www.autoezda.com

Для чего предназначен блок картер

Цилиндр вместе с поршнем и головкой цилиндра образуют замкнутый объем, в котором совершается рабочий цикл двигателя. Внутренняя поверхность стенок цилиндра служит направляющей при движении поршня. Цилиндры 4 (рис. 2) могут быть изготовлены каждый в от — дельности, как, например, у двигателей Д-21 и Д-37Е, или в общей отливке — блоке цилиндров. Блоки или отдельные цилиндры крепятся к корпусной детали двигателя — картеру 7, внутри которого установлен коленчатый вал.

Картер 7 двигателя представляет собой массивную неподвижную металлическую деталь, которая несет основные сборочные единицы и детали двигателя. В нем находятся подшипники коленчатого и распределительного валов, оси и валы шестерен приводов разных механизмов и др. Снизу картер закрыт поддоном 9, который служит резервуаром для масла.

Картер большинства двигателей выполнен в общей отливке с блоком, например А-41 (рис. 1), Д-240, А-41, СМД-60, ЯМЗ-238, ГАЗ-53, ЗИЛ-130. Такие отливки называются блок-картерами, они сообщают конструкции большую жесткость. Блок-картер отливают из серого чугуна (СМД-60, ЗИЛ-130) и алюминиевого сплава (ГАЗ-53).

Чугунные блоки обладают достаточной прочностью и сравнительно дешевы. Блоки из алюминиевого сплава легко обрабатываются, значительно легче чугунных, однако дороже их.

При У-образной конструкции блок-картера (рис. 3) ряды цилиндров обычно расположены под углом 90° между их осями. Такое расположение цилиндров уменьшает массу и габариты двигателя по длине и высоте и делает конструкцию более жесткой. Последнее снижает возможность появления нежелательных деформаций блок-картера и др.

Конструкция цилиндров в основном определяется способом охлаждения. При воздушном охлаждении цилиндры 4 (рис. 2) снабжаются специальными ребрами 10 для увеличения поверхности охлаждения.

При жидкостном охлаждении между наружной поверхностью цилиндра и внутренними стенками блока имеется кольцевое пространство — водяная рубашка 26 (рис. 1), заполняемая охлаждающей жидкостью. К верхней обработанной плоскости блок-картера (рис. 4) на шпильках крепится головка цилиндров. В стенках блок-картера расположены каналы для подвода масла к трущимся поверхностям деталей и отверстия для установки деталей. На внутренних и наружных поверхностях стенок имеются обработанные площадки для крепления различных деталей и механизмов.

Конструкция блок-картера зависит от расположения клапанов. В двигателях с боковым расположением клапанов в блок-картере имеется боковой прилив для их размещения, называемый клапанной коробкой, а в верхней стенке блок-картера сбоку каждого цилиндра сделаны клапанные отверстия. Такая конструкция применена в двигателях ГАЗ-52.

В двигателях с подвесным расположением клапанов последние помещаются в головке цилиндров, в результате чего конструкция блоккартера упрощается. Такая конструкция применена в двигателях А-41 (рис. 1), Д-240, А-41М, ЯМЗ-238, Д-37Е, Д-160, ГАЗ-53 и некоторых других.

Внутреннюю тщательно отполированную поверхность цилиндра называют зеркалом цилиндра. Точная обработка этой поверхности (ее овальность и конусность должны быть не более 0,02 мм) обеспечивает легкость движения поршня и плотное прилегание его к цилиндру.

Блок-картеры выполняются со вставными гильзами из легированных чугунов, обладающих большой износостойкостью и высокими механическими качествами. Применение вставных гильз позволяет увеличить срок службы блок-картера (путем замены изношенных гильз новыми) и упрощает его отливку.

Рис. 1. Дизель А-41:

1 — головка цилиндров; 2 — впускной клапан; 3 — валик декомпрессиоиного механизма; 4— пружины; 5 — колпак головки цилиндров; 6 — сапун; 7— коромысло клапана; 8 — выпускной клапан; 9 — штанга Толкателя; 10 — гильза цилиндров; 11 — зубчатый венец маховика; 12— маховик; 13 — ось толкателей; 14 — распределительный вал; 15 — крышка шатуна; 16 — крышка среднего коренного подшипника; 7 — механизм уравновешивания; 18 — маслоприемник; 19 — масляный насос; 20 —коленчатый вал; 21 — шатун; 22 — поршневой палец; 23 — поршень; 24 — блок-картер; 25 — вентилятор; 26 — водяная рубашка блок-картера.

Рис. 2. Детали двигателя Д-37:

1 — крышка клапанов; 2, 5, 8 — прокладки; 3 —головка цилиндра; 4— цилиндр; 6 — шпилька; 7 —картер; 9 — поддон картера; 10 — ребра цилиндра.

Рис. 3. Блок-картер двигателя ЗИЛ-130:

1 — блок-картер; 2 — крышка распределительных шестерен; 3 — крышка коренного подшипника; 4 — картер маховика.

Рис. 4. Блок-картер двигателя А-41:

1 — гильза цилиндра; 2 — верхний центрирующий пояс гильзы цилиндра; 3 и 4 — большая и малая шпильки крепления головки цилиндров; 5 — отверстия для штанг толкателей; 6 — резьбовое отверстие для шпильки крепления головки цилиндров; 7 — боковой люк для установки толкателей; 8 — площадка для крепления масляных фильтров; 9 — отверстие для присоединения маслопровода; 10— крышка коренного подшипника; 11 — шпилька крепления коренного подшипника; 12 — замковая шайба; 13 — передняя плоскость для крепления картера шестерен: 14 — опора коленчатого вала; 15 — втулка передней опоры распределительного вала; 16 — фланец для крепления пальца промежуточной шестерни; 17 — главная масляная магистраль: 18 — плоскость для крепления водяного насоса; 19 — окно в водораспределительный канал.

Картер является главным из элементов остова (корпуса) двигателя. С внешней стороны к нему крепят цилиндры, а внутреннюю его полость занимает коленчатый вал с его опорами. В картере размещают также основные устройства механизма газораспределения, различные узлы системы смазки с ее сложной сетью каналов и чаще всего с емкостью для смазочного масла и другое вспомогательное оборудование. К одной из торцовых стенок картера в автомобильных двигателях крепят кожух маховика, к боковым – кронштейны или лапы для установки двигателя на подмоторную раму.

Блок-картер при работе двигателя воспринимает большие нагрузки от сил давления газов и сил инерции движущихся масс, поэтому он должен обладать повышенной жесткостью и малой массой. Жесткость блок-картера повышают путем постановки перегородок и оребрения внутренней поверхности и понижения плоскости крепления поддона картера относительно оси коленчатого вала.

Блок-картер представляет собой отлитую из серого чугуна жесткую монолитную коробку, к которой крепят и в которой размещены различные механизмы, агрегаты и отдельные детали. Верхняя часть отливки является блоком цилиндров, а нижняя — картером. К верхней обработанной плоскости блок-картера на шпильках крепят головку цилиндров, к обработанной части передней торцовой плоскости блок-картера — крышку распределительных шестерен, а к задней — картер маховика. В стенках блок-картера расположены каналы для подвода масла к трущимся поверхностям деталей и отверстия для установки подшипников распределительного вала. На наружных поверхностях стенок блок-картера имеются обработанные площадки для крепления различных механизмов и агрегатов.

В общем случае блок-картер представляет собой сложную пространственную конструкцию коробчатой формы, которая воспринимает все силовые нагрузки, возникающие в процессе осуществления рабочего цикла, действующие на остов двигателя.

Вид блока-картера зависит от двигателя (число цилиндров и их расположения) (рис.1):

К обработанным плоскостям блок-картера крепят составные детали остова двигателя (рис.2): сверху — головки цилиндров, сзади — картер маховика 13, впереди — картер распределительных шестерен 7, снизу — поддон картера 11:

Рис. 2- Блок-картер с составными деталями остова двигателя

В верхней части блок-картера предусмотрены вертикальные расточки цилиндров, в которые вставляют гильзы цилиндров. Пространство между внутренними стенками блок-картера и наружной поверхностью цилиндра (гильзы) называют водяной рубашкой, оно заполнено охлаждающей жидкостью. Водяная рубашка блок-картера соединена с водяной рубашкой головки цилиндра посредством водопропускных отверстий. Нижняя часть блок-картера имеет поперечные перегородки, количество которых равно числу коренных опор коленчатого вала. В каждой перегородке расположены гнезда коренных подшипников коленчатого вала. К нижней обработанной плоскости крепят поддон картера. Материалом для изготовления блок-картеров служат серый и легированный чугуны и алюминиевые сплавы. Блок-картеры двигателей могут быть гильзованными и негильзованными.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: При сдаче лабораторной работы, студент делает вид, что все знает; преподаватель делает вид, что верит ему. 9237 —

| 7270 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Блок картер двигателя

Блок – картер является корпусной деталью, представляет собой чугунную отливку, верхняя часть которой образует блок цилиндров, а нижняя – верхнюю часть картера коленчатого вала. В верхней части блок – картера выполнены вертикальные расточки, в которых установлены гильзы цилиндров. Полость между стенками блок – картера и гильзами служит для прохода ОЖ. В поперечных перегородках нижней части блок – картера расточены поверхности, предназначенные для подвески коленчатого вала. Вместе с крышками они образуют постель для коренных подшипников коленчатого вала. Для обеспечения соосности коренных подшипников расточка постелей блок – картера производится в сборе с крышками с одной установки. Поэтому крышки коренных подшипников невзаимозаменяемые.

В передней стенке блок – картера запрессована бронзовая втулка, которая является передней опорой распределительного вала, две другие опоры расточены в теле блока.

На наружных боковых поверхностях блок – картера имеется ряд обработанных привалочных плоскостей для крепления сборочных единиц и агрегатов. К переднему торцу блок – картера крепится картер и крышка картера распределительных шестерен. К крышке картера крепится разъёмная передняя опора. К задней привалочной плоскости блок – картера крепится картер маховика. Картер маховика выполнен из алюминиевого сплава. Картер маховика дизелей со стартерным пуском – фланец для крепления картера. Установочная шпилька, ввёрнутая в резьбовое отверстие на картере маховика, служит для определения положения поршня первого цилиндра в в.м.т.

В связи с применением на дизелях охлаждения поршней маслом в блок – картере касательно каналу главной масляной магистрали выполнены четыре сверления, в которые устанавливаются форсунки. Выходя из сопла форсунки, струя масла омывает донышко поршня, охлаждая его.

Вкладыши коренных подшипников изготовлены из биметаллической полосы сталь – сплав А020 – 1.

Гильзы цилиндров съемные, “мокрого” типа, изготовлены из специального чугуна. Внутренняя поверхность гильзы закалена ТВЧ. Гильза устанавливается в блок – картер по двум центрующим пояскам: верхнему и нижнему. В верхнем пояске гильза закрепляется буртом, в нижнем уплотняется резиновыми кольцами, размещенными в канавках блок – картера.

Полость между стенками блока цилиндров и гильзами образует рубашку охлаждения, заполненную ОЖ.

Головка цилиндров лита из чугуна, общая для всех цилиндров. Для уплотнения плоскости разъёма между головкой и блоком цилиндров установлена прокладка из асбостального полотна. В головке выполнены впускные и выпускные каналы, закрываемые клапанами. Для совершенствования процесса смесеобразования впускные каналы в головке цилиндров дизелей выполнены по типу винтового канала, создающего вращательное движение воздушного заряда вокруг оси цилиндра. Для повышения износостойкости посадочных мест под клапаны головки цилиндров установлены седла из специального жаропрочного сплава. На головке цилиндров имеется четыре гнезда для установки форсунок. Внутренние полости, выполненные в головке цилиндров, служат для прохода ОЖ.

На головке монтируется клапанный механизм, который закрыт алюминиевым колпаком. Стык между колпаком и корпусом колпака уплотнён паронитовой прокладкой.

autobryansk.info

Блок картер двигателя

Блок картер двигателя

Блок – картер является корпусной деталью, представляет собой чугунную отливку, верхняя часть которой образует блок цилиндров, а нижняя – верхнюю часть картера коленчатого вала. В верхней части блок – картера выполнены вертикальные расточки, в которых установлены гильзы цилиндров. Полость между стенками блок – картера и гильзами служит для прохода ОЖ. В поперечных перегородках нижней части блок – картера расточены поверхности, предназначенные для подвески коленчатого вала. Вместе с крышками они образуют постель для коренных подшипников коленчатого вала. Для обеспечения соосности коренных подшипников расточка постелей блок – картера производится в сборе с крышками с одной установки. Поэтому крышки коренных подшипников невзаимозаменяемые.

В передней стенке блок – картера запрессована бронзовая втулка, которая является передней опорой распределительного вала, две другие опоры расточены в теле блока.

На наружных боковых поверхностях блок – картера имеется ряд обработанных привалочных плоскостей для крепления сборочных единиц и агрегатов. К переднему торцу блок – картера крепится картер и крышка картера распределительных шестерен. К крышке картера крепится разъёмная передняя опора. К задней привалочной  плоскости блок – картера крепится картер маховика. Картер маховика выполнен из алюминиевого сплава. Картер маховика дизелей со стартерным пуском – фланец для крепления картера. Установочная шпилька, ввёрнутая в резьбовое отверстие на картере маховика, служит для определения положения поршня первого цилиндра в в.м.т.

В связи с применением на дизелях охлаждения поршней маслом в блок – картере касательно каналу главной масляной магистрали выполнены четыре сверления, в которые устанавливаются форсунки. Выходя из сопла форсунки, струя масла омывает донышко поршня, охлаждая его.

Вкладыши коренных подшипников изготовлены из биметаллической полосы сталь – сплав А020 – 1.

Гильзы цилиндров съемные, “мокрого” типа, изготовлены из специального чугуна. Внутренняя поверхность гильзы закалена ТВЧ. Гильза устанавливается в блок – картер по двум центрующим пояскам: верхнему и  нижнему. В верхнем пояске гильза закрепляется буртом, в нижнем уплотняется резиновыми кольцами, размещенными в канавках блок – картера.

Полость между стенками блока цилиндров и гильзами образует рубашку охлаждения, заполненную ОЖ.

Головка цилиндров лита из чугуна, общая для всех цилиндров. Для  уплотнения плоскости разъёма между головкой и блоком цилиндров установлена прокладка из асбостального полотна. В головке выполнены впускные и выпускные каналы, закрываемые клапанами. Для совершенствования процесса смесеобразования впускные каналы в головке цилиндров дизелей выполнены по типу винтового канала, создающего вращательное движение воздушного заряда вокруг оси цилиндра. Для повышения износостойкости посадочных мест под клапаны головки цилиндров установлены седла из специального жаропрочного сплава. На головке цилиндров имеется четыре гнезда для установки форсунок. Внутренние полости, выполненные в головке цилиндров, служат для прохода ОЖ.

На головке монтируется клапанный механизм, который закрыт алюминиевым колпаком. Стык между колпаком и корпусом колпака уплотнён паронитовой прокладкой.

www.autoezda.com

Картер двигателя: назначение и особенности конструкции

Картер является главной неподвижной деталью ДВС, в нижней части которого установлен коленчатый вал, а в верхней части – блок цилиндров. Соединение верхней и нижней части картера осуществляется за счет крепежных болтов при помощи уплотнительной прокладки.

«CarterBMW1». Под лицензией Creative Commons Attribution-Share Alike 3.0 с сайта Викисклада - https://commons.wikimedia.org/wiki/File:CarterBMW1.JPG#mediaviewer/File:...

Впрочем, для маленьких по размеру двигателей картеры могут делиться не в горизонтальной, а в вертикальной плоскости.

По сути, картер – это корпус двигателя, на котором держатся и в котором работают все детали двигателя. Помимо этого картер так же помогает в работе системе смазки и охлаждения двигателя.

Конструкция картера

Надо, конечно сказать, что картер бывает не только у двигателя, его имеют и редуктор, и коробка передач, и раздаточная коробка и прочие механизмы. Зачастую картер отливается из сверхпрочного и надежного алюминиевого сплава.

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов – коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла – стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере – это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Особенности картера двухтактного двигателя

Данный тип картера – это не просто корпус двигателя, это основная часть топливной системы транспортного средства. В данном случае картер отвечает за подготовку и своевременную подачу топливовоздушной смеси в цилиндры двигателя. Таким образом, обеспечивается надежная смазка всех основных деталей двигателя.

Передняя часть картера двухтактного двигателя оснащается кривошипной камерой, которая принимает участие в газораспределительном процессе.

Для надежной герметизации камеры в левой части картера предусмотрен резиновый уплотнительный сальник, который предотвращает попадание масла в камеру.

В правой части картера расположен уплотнительный сальник, основным назначением которого является предотвращение попадания в камеру внешнего воздуха.

Что такое сухой картер

Название «сухой картер», разумеется, появилось неслучайно и по нему легко догадаться, что раз картер сухой, то в нем нет масла, как в обычном картере, который служит резервуаром для сбора и хранения масла.

Отчасти это верно, но не совсем. В двигателе с сухим картером масло так же стекает в поддон, но вот задержаться ему там не дают насосы, которые сразу же откачивают это масло в специальный резервуар, который вынесен за переделы двигателя и может находиться, в общем-то, где угодно, но, как правило, неподалеку от двигателя или даже непосредственно на нем, но снаружи.

Такая система смазки двигателя применяется на спортивных, гоночных автомобилях, а так же на серьезных внедорожниках.

Необходимость в сухом картере возникает из-за того, что такие автомобили испытывают повышенные динамические и инерционные нагрузки, из-за которых масло в обычном картере очень сильно плескалось бы и пенилось.

В крутых затяжных поворотах или при преодолении крутых подъемов и спусков возможно оголение маслозаборника и как следствие – нарушение процесса смазки, которое ведет к работе двигателя с повышенной нагрузкой и может привести к поломке.

Система смазки «сухой картер» позволяет решить эту проблему. Масло подается из специального резервуара под давлением, и смазка двигателя обеспечивается в любых условиях его эксплуатации.

Вот такое непростое это устройство – картер двигателя, а на первый взгляд, всего лишь железяка :).

autodromo.ru

Блок-картер двигателя - Энциклопедия по машиностроению XXL

Для смазывания коренных шеек масло подается из общей магистрали, расположенной в блок-картере двигателя к шатунным шейкам масло подводится от коренных шеек по каналам, просверленным в коленчатом вале (см. рис. 32, а). Кроме конструктивных способов повышения прочности коленчатого вала, заключающихся в придании ему наиболее рациональной  [c.74]

Автоматическая линия сборки блок-картеров двигателя СМД-14  [c.409]


Установка предназначена для выпрессовки бугелей (крышек коренных подшипников) из гнезд блок-картера двигателя. Эту операцию выполняют перед постановкой вкладышей коренных подшипников и укладкой коленчатого вала. Рабочее приспособление представляет собой рукоятку с гидроцилиндром 6, в который поступает масло от пневмогидравлического усилителя.  [c.273]
Рис. 13. Блок-картер двигателя с несущими цилиндрами
БЛОК-КАРТЕР ДВИГАТЕЛЯ  [c.77]

Блок-картер двигателя крепится к раме автомобиля или трактора и во время работы двигателя воспринимает значительные усилия от сил давления газов, сил инерции и температурных нагрузок. Во время движения автомобиля или трактора блок-картер подвергается также действию передающихся через раму ударов и толчков.  [c.78]

Эти коллекторы крепят к блок-картеру двигателя на шпильках или болтах, что позволяет в случае необходимости производить смену толкателей без разборки двигателя.  [c.301]

Смолистые отложения с блока картера двигателя СМД-14 или Д-54 в выварочных ваннах удаляют за 4—6 ч, а с остальных деталей за 2—3 ч.  [c.87]

Поддон двигателя отштампован из стального листа. Он закрывает блок-картер двигателя снизу и служит резервуаром для мае-  [c.84]


Наличие большого числа горизонтальных плоскостей разъема упрощает изготовление крупных элементов корпуса, облегчает монтаж и обслуживание, но снижает его общую жесткость. Поэтому в двигателях средней быстроходности разъем между цилиндрами и картером обычно не делают (рис. 19). Цилиндры и картер в этом случае изготовляют в виде общей отливки, называемой блок-картером. Двигатель при такой компоновке имеет две плоскости разъема между крышкой и блок-картером /, а также между блок-картером и фундаментной рамой 2.  [c.71]

Воздух нагнетается в специальный ресивер, помещенный внутри блок-картера двигателя.  [c.440]

На одной боковой стороне корпуса нагнетателя имеется окно с фланцем для крепления впускного патрубка, на другой — окно с фланцем для крепления нагнетателя к блок-картеру двигателя.  [c.440]

Автором разработана методика сравнительных испытаний очистного оборудования, позволяющая получать объективные оценки и многократно воспроизводимые исходные условия испытаний [3]. В основу методики положено использование подготовленного определенным образом образца — объекта сравнения, представляющего блок-картер двигателя ЗИЛ-130 с закрепленными на нем в различных положениях контрольными пластинами с модельными загрязнениями (рис. 3.1). Блок-картер имитирует наиболее характерный рельеф, экранизацию и пространственное ориентирование, а контрольные пластины — состав и свойства загрязнений.  [c.114]

Если испытывается оборудование для очистки ремонтного фонда полнокомплектных автомобилей, то вместо блок-картера двигателя подготавливают объект сравнения, используя для этого непосредственно автомобиль. Распределение контрольных пластин по его поверхности должно быть равномерным, и устанавливают их не только на открытых наружных поверхностях, но и в экранированных пространствах.  [c.117]

Блок-картер двигателя  [c.105]

Эти коллекторы крепят к блок-картеру двигатели на шпильках  [c.223]

В блок-картер двигателя вставляются цилиндровые гильзы (втулки) 4, изготовленные из термически обработанного чугуна. Уплотнение гильзы в нижней части цилиндра обеспечивается двумя резиновыми кольцами, а в верхнем — красномедным кольцом.  [c.171]

Сцепление вместе с маховиком заключены в общий чугунный литой картер 13, присоединенный болтами к блок-картеру двигателя. Нижняя часть 15 картера сделана съемной.  [c.163]

В настоящее время применяют также агрегаты с маховичными генераторами (Э-4Р, Э-8Р и др.), у которых маховик двигателя совмещен с ротором генератора и укреплен непосредственно на коленчатом валу двигателя, а статор генератора соединен с блок-картером двигателя фланцевым креплением. Такие агрегаты не нуждаются Б каких-либо устройствах для спаривания и обычно не имеют даже отдельных подщипников для генератора.  [c.56]

Если зеркало цилиндра выполнено как одно целое с блок-картером двигателя, то износ зеркала означает приведение в негодность всего блок-картера задолго до того, когда выйдут из строя остальные детали двигателя. Поэтому для уменьшения износа твердость поверхности зеркала цилиндра при выполнении цилиндров как одно целое с блок-картером из чугуна должна быть не менее = 190.  [c.35]

На рисунке 2.6, а и б изображена установка мокрой гильзы в блок-картер двигателя Д-240. В верхней части гильза цилиндра 7 буртиком 4 опирается на основание цилиндрической выточки на верхней плоскости блок-картера 8. В нижней горизонтальной перегородке блок-картера, в пояске для установки гильзы, выполнена кольцевая выточка, в которую устанавливают уплотняющее резиновое кольцо 9. Это кольцо несколь-  [c.19]

Для чего предназначен кривошипно-шатунный механизм и из каких основных элементов он состоит 2. Как устроен блок-картер двигателей жидкостного охлаждения и какое преимущество имеет применение мокрых гильз  [c.40]

Шестеренные насосы (рис. 2.68, а) работают по следующему принципу. При вращении ведущей 4 и ведомой 11 шестерен, установленных на валу 14 и оси 10 в замкнутом объеме корпуса 13 насоса, их зубья входят в зацепления в зоне приемной (всасывающей) камеры 12 и выходят из него в зоне нагнетательной камеры 6. Когда зу б одной шестерни выходит из впадины другой, общий объем камеры всасывания 12 увеличивается и создается разрежение. В результате этого масло, подсасываясь из камеры верхней секции насоса или специального маслопровода 3, установленного в блок-картере двигателя, заполняет освободившиеся между зубьями впадины 5 и переносится вдоль корпуса в полость нагнетательной камеры. Здесь зубья шестерен 4 11 входят во впадины и вытесняют оттуда масло. Из камеры масло поступает в соответствующие маслопроводы 7. При засорении маслопровода или загрязнении потребителя масло через обратный клапан 8 поступает по трубопроводу 9 во всасывающую полость  [c.103]

Так, например, на Челябинском тракторном заводе по предложению новатора Ткачика применяется установка для испытания блока картера двигателя трактора. Установка состоит из поворотной рамы 5 с рольгангом /, двух пневматических цилиндров 4 и двух фигурных рычагов 3 с шарнирно присоединяемыми к ним зажимными плитами 2, служащими для закрытия отверстий в испытываемом блоке.  [c.238]

К группе корпусных деталей относятся картеры коробок передач, редукторов, главных передач. Корпусные детали при всем многообразии конструкций можно разделить на две основные разновидности призматические и фланцевые. Корпуса призматического типа, например корпус коробки передач, блок цилиндров двигателя, характеризуются большими наружными поверхностями и расположением отверстий на нескольких осях. У корпусов фланцевого типа базовыми поверхностями служат торцовые поверхности основных отверстий и поверхности центрирующих выступов или выточек.  [c.176]

Блок цилиндров двигателя, имеющий в поперечном сечении вид, изображенный на рис. 315, притягивается к картеру шпильками длиной 400 мм с диаметром 18 м.м и резьбой-М 24 (шаг а = 1,5 мм).  [c.457]

КИЛЬ. Непригоден для изготовления деталей, работающих при температурах, превосходящих 200° С. Из пего изготовляются картеры и блоки поршневых двигателей внутреннего сгорания.  [c.80]

V-VI Рабочие поверхности станков нормальной точности. Плоскости подштамповой плиты прессов. Направляющие пазы и планки приборов и механизмов высокой точности. Опорные торцы крышек и дистанционные кольца под подшипники классов С и А. Ось отверстий и торцы корпусов и рабочих шестерен, винтов в насосах. Базовые плоскости блока, рамы и картера двигателей Шлифование, фрезерование повышенной точности, координатное растачивание, сверление  [c.124]

Этим объясняется наличие в спектрах вибрации двигателей наряду с низкочастотным составом, обусловленным возмущающими усилиями, высокочастотных составляющих, вызванных ко--лебаниями деталей на собственных частотах. Для полной расшифровки спектров вибрации необходимо знать частоты собственных колебаний основных узлов двигателя блока, картера, крышки и т. д.  [c.191]

Поэтому для более полной расшифровки спектров вибрации двигателей необходимо знать собственные частоты связанных колебаний основных узлов двигателя блока, картера, головки и т. д.  [c.206]

Двухсекционный насос шестеренчатого типа двигателя ЗИЛ-130 приведен на рис. 235. Насос установлен снаружи блок-картера двигателя. Верхняя секция предназначена для подачи масла в систему смазки двигателя и в центробежный фильтр тонкой очистки, нижняя — для подачи масла в масляный радиатор. Для обеспечения в системе смазки необходимого давления в крышке, разделяющей секции, установлен для верхней секции редукционный клапан 1, отрегулированный на давление масла 3 кПсм (0,294 Мн м ). Этот клапан перепускает масло из нагнетающей полости масляного насоса во всасывающую полость. Для нижней секции в корпусе масляного насоса имеется перепу-  [c.336]

Наличие трех горизонтальных плоскостей разъем упрощает изготовление крупных элементов остова и облегчает его монтаж и обслуживание, но снижает общую жесткость остова. Поэтому в двигателях средней быстроходности цилиндры и картер обычно пзготовляют в виде общей отливки (рис. 42, г и 44, а), называемой блок-картером. Двигатель при такой компоновке имеет две пло-  [c.89]

С левой стороны двигателя расположена масляная центрифуга 2 (см. рис. 147), с правой — установлены пусковой двигатель 13, топливный насос 14, фильтр тонкой очистки топлива 71 и фильтр-отстойник 15. В блок-картер двигателя устанавливаются мокрые чугунные гильзы. В приливах поперечных перегородок картера расположены верхние половины пяти коренных подшипников коленчатого вала. Их нижние половины образуются крышками, которые входят в пазы блок-картера. Каждая крышка крепится двумя шпильками. Перегородки усилены ребрами жесткости, повышающими также общую жесткость блок-картера. С этой же целью горизонтальный разъем картера выполнен намного ниже оси коленчатого вала. В нриливе передней перегородки картера  [c.270]

Гнездо клапана у большинства двигателей выполнено непосредственно в головке цилиндров или блок-картере. Чтобы увеличить срок службы и облегчить ремонт, у некоторых двигателей гнезда клапанов изготовлены в виде вставных колец, которУе запрессовываются в головку цилиндров или блок-картер. Двигатели, головки которых выполнены из алюминиевых сплавов, имеют вставные гнезда для всех клапанов.  [c.54]

Механизм сцепление 15 размещен в картере 16, который крепится к блок-картеру двигателя. Вал 10 изготовлен как одно целое с ведущей шестерней и вращается в двух подшипниках На шлицах переднего конца вала посредством штифта закреплен передний ведомый диск. На ступице этого диска установлен нажимный диск и навернута крестовина с кулачками,, шарнирно связанными рычажками с муфтой включения. Ведущий диск с накладками из асбобакелита находится между ведомым и нажимным дисками и своими наружными зубьями сцеплен с внутренним зубчатым венцом маховика 9. Включение и выключение механизма сцепления осуществляется поворотом рычага.  [c.146]

АЛ4, АЛ9 - доэвтектические и дополнительно легированы Мд. Могут упрочняться термообработкой. Упрочняющей фазой служат МдзЗ . Эти сплавы применяют для изготовления крупных нагруженных деталей корпуса компрессоров, картеры и блоки цилиндров двигателей.  [c.121]

Область применения сплава RR50. Сплав RR50 применяется для изготов ления больших и сложных по конфигурации деталей, при производстве которых желательно избежать процесса закалки, приводящего к возникновению внутренних напряжений и короблению. Присутствие в сплаве железа как специального компонента, отсутствие операции закалки, хорошая обрабатываемость резанием облегчают производство изделий из этого сплава. Сплав пригоден для литья Б землю и кокиль. Из этого сплава изготовляются блоки п картеры двигателей внутреннего сгорания.  [c.108]

Парк металлорежущих станков в 1958 г. был доведен до 1916 тыс. шт. Число автоматических линий в 1958 г. достигло 350, и они осуществляли обработку широкой номенклатуры деталей крупнокорпусных блоков цилиндров двигателей, головок цилиндров, картеров, валов и роторов электродвигателей, поршней и колец, ролико- и шарикоподшипников, зубчатых колес, деталей автомобилей, тракторов, сельскохозяйственных и текстильных машин и пр.  [c.84]
