Камера заднего вида и печальный опыт ее разборки

Всем привет, дорогие друзья. Сегодня у нас на обзоре камера заднего вида. Этот обзор будет интересен как автолюбителям, так и рядовым пользователям. Одна лишь поправка — слабонервным прошу не смотреть. Забегая вперед, скажу, что камера работала исправно, пока я не решил посмотреть, что у нее внутри. Но обо всем по порядку… Если вы готовы и пристегнули ремни, добро пожаловать под кат

ВВЕДЕНИЕ

Еще раз добрый вечер, дорогие друзья. Давно хотел поставить себе в машину камеру заднего вида. На рынке огромное количество камер из разной ценовой категории. Основное их отличие — два типа матриц CMOS и CCD.

Справка

CCD — это (charge-coupled device) ПЗС — прибор с обратной зарядной связью. Этот тип матриц изначально считался более качественным, однако и более дорогим и энергозатратным. Если представить основной принцип работы матрицы CCD в двух словах, то они собрают всю картину в аналоговой версии, и только потом оцифровывают.

В отличие от CCD матриц, CMOS матрицы (complementary metal-oxide-semiconductor), КМОП — комплементарная логика на транзисторах металл-оксид-полупроводник, оцифровывают каждый пиксель на месте. CMOS матрицы были изначально менее энергопотребляющие и дешевыми, особенно в производстве больших размеров матриц, однако уступали CCD матрицам по качеству изображения

Отличие матриц CCD от CMOS

• CCD – матрица на кремниевой основе, действующая как прибор с зарядовой связью, CMOS – матрица на основе полевых транзисторов.
• Аналоговый сигнал в матрице CCD преобразуется за пределами светочувствительного сенсора, в матрице CMOS – непосредственно в пикселе.
• Качество изображения, получаемого от CCD, выше, чем от CMOS.
• CCD энергозатратнее.
• CMOS позволяет снимать видео и делать серийные фото.
• CMOS получила распространение в мобильной электронике

Цветная водонепроницаемая цифровая камера заднего вида отличается от многих своих «сородичей» прежде всего ценой. Предназначена для использования в любом типе автомобиля. Имеет достаточно обширный угол обзора в 170 градусов дает возможность быстрой и безопасной парковки. Камера имеет влагозащиту, что препятствует попаданию воды и выходу из строя электроники…

О КАМЕРЕ

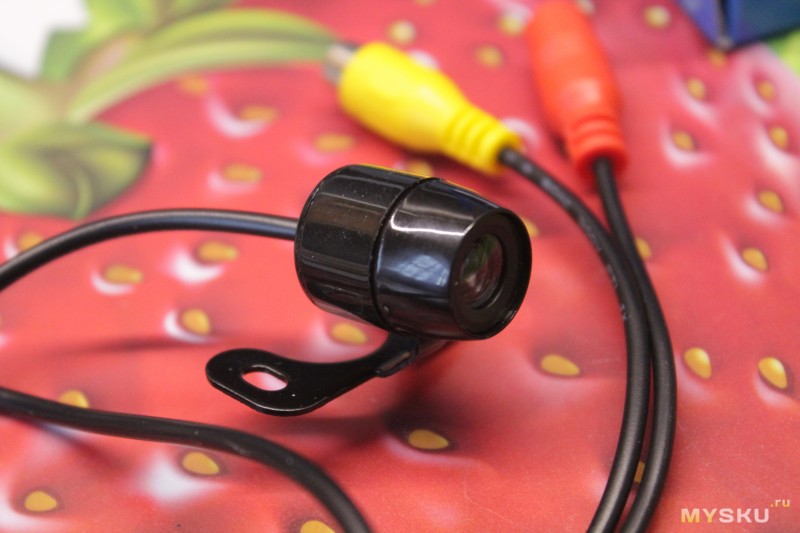

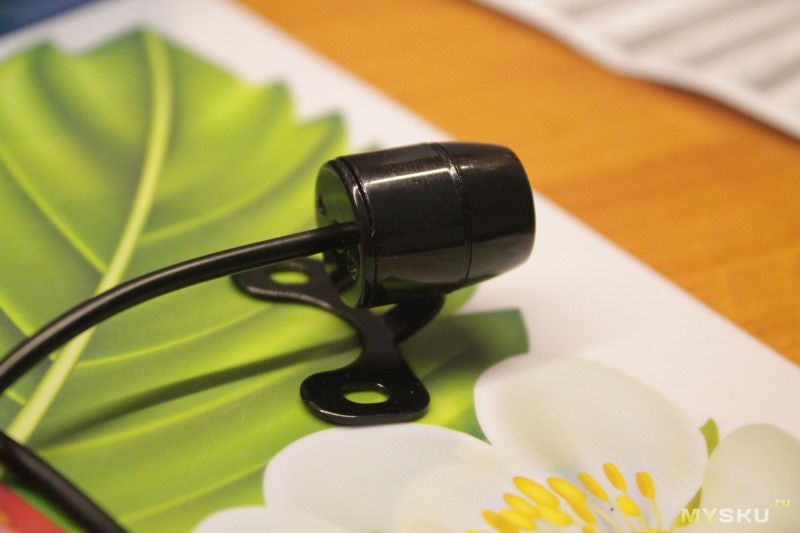

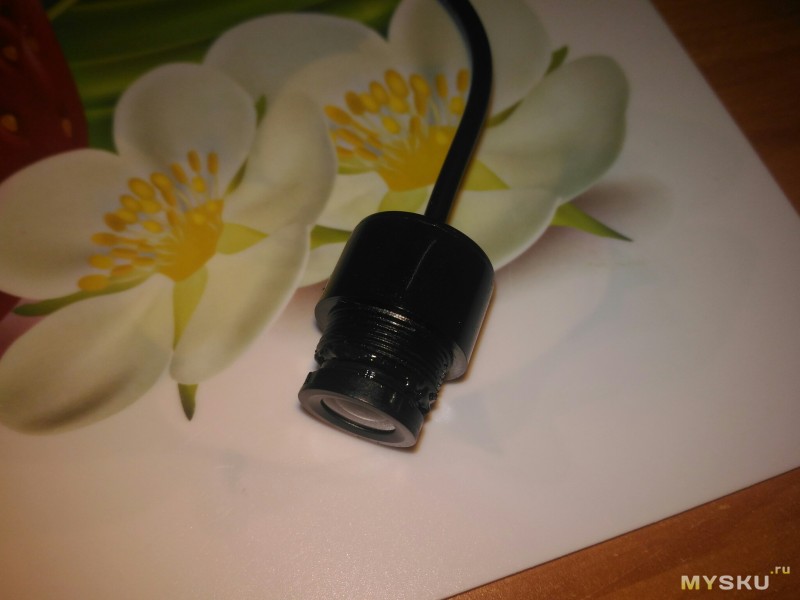

Это все конечно хорошо, но давайте перейдем к самой камере. Поставляется герой обзора в розничной коробке

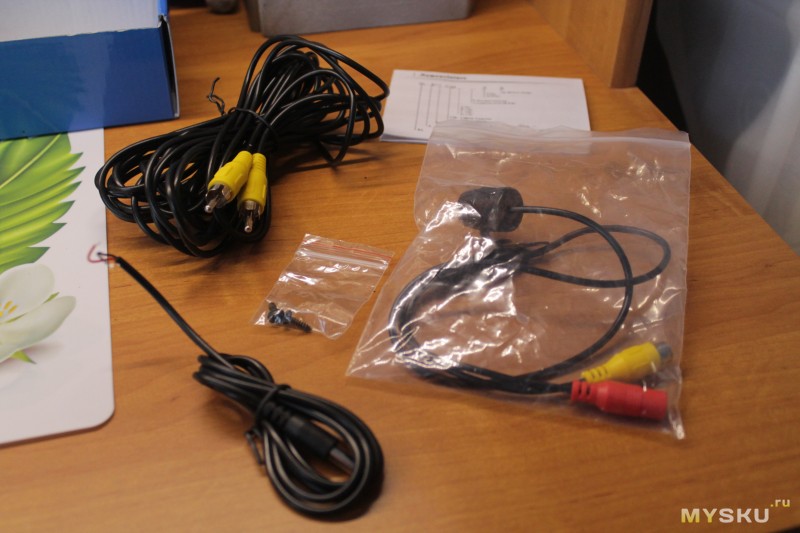

Комплектация самя обычная: в коробке лежит камера заднего вида, шнур для питания, шнур для видео сигнала на монитор и инструкция. Даже саморезы положили для крепления камеры к кузову автомобиля

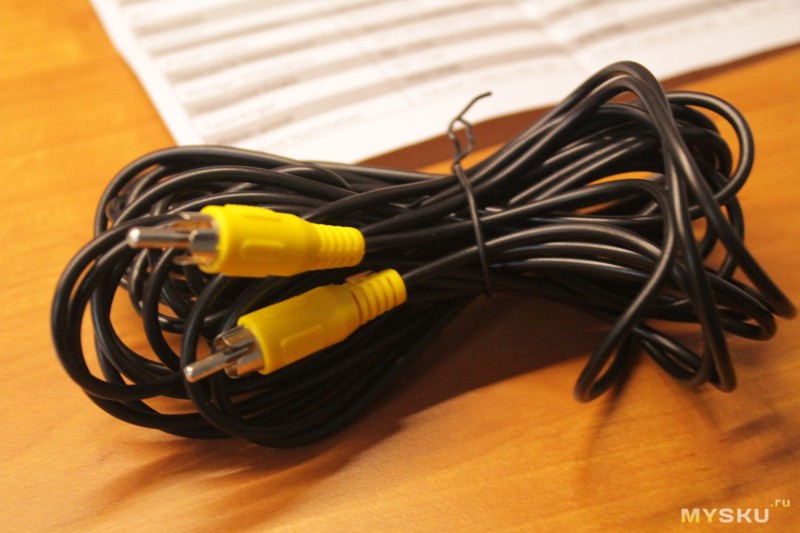

Я не поленился и перемерил кабель видео сигнала — 6 метров, как и заявляет производитель…


Штекера на проводе стандартные RCA jack или, как в простонародье, — типа «тюльпан»

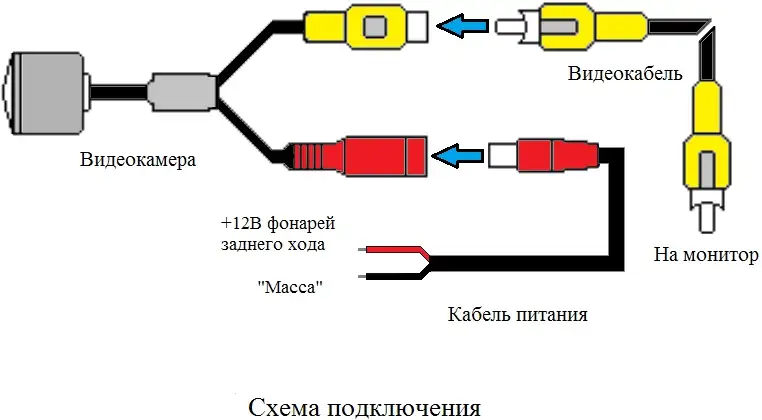

Инструкция на английском языке, в которой имеется схема подключения. По мне так там ничего сложного нет, подключается в разрыв провода заднего хода. В этом случае, камера будет включаться при включении задней скорости

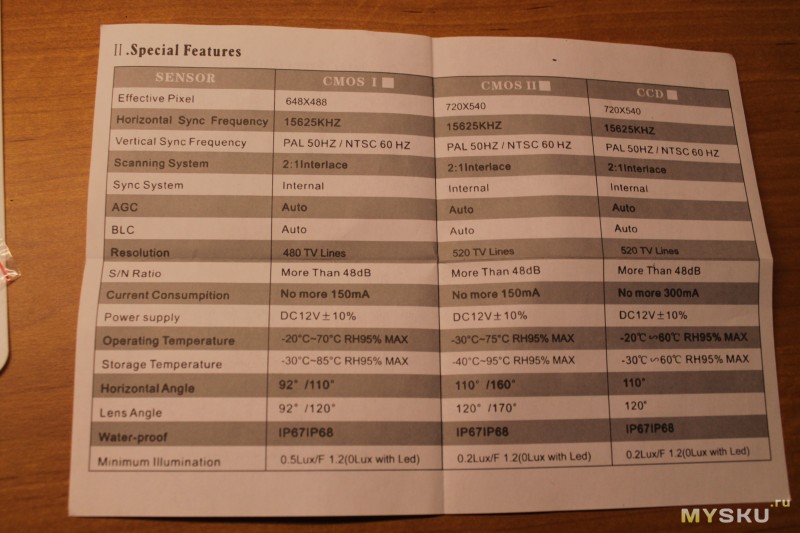

На странице продавца указаны следующие характеристики камеры, которые я скрыл под спойлер. Так же, произвел замеры габаритов камеры и ее вес…


По идее, дальше следует рассказать о разборке камеры заднего вида. Но, что-то я подозреваю, что вряд ли бы нашлись желающие разобрать ее. Но я решил отработать пункт 18 по полным правилам и узнать, что же на самом деле разработчики поместили в миниатюрный корпус и… сломал камеру. О чем я кстати ни сколько не жалею. Зато мы увидим с вами все ее внутренности… Вот по этому я успел сделать всего один снимок камеры, когда она еще была жива…

РАЗБОРКА

В принципе, для этого мы сегодня здесь и собрались. Начинаем разборку камеры заднего вида.
ВНИМАНИЕ. Настоятельно не рекомендую повторять эти действия у себя дома. Такие камеры, тем более имеющие влагозащиту, собраны основательно и один раз. Пожалейте свой инструмент и зубы

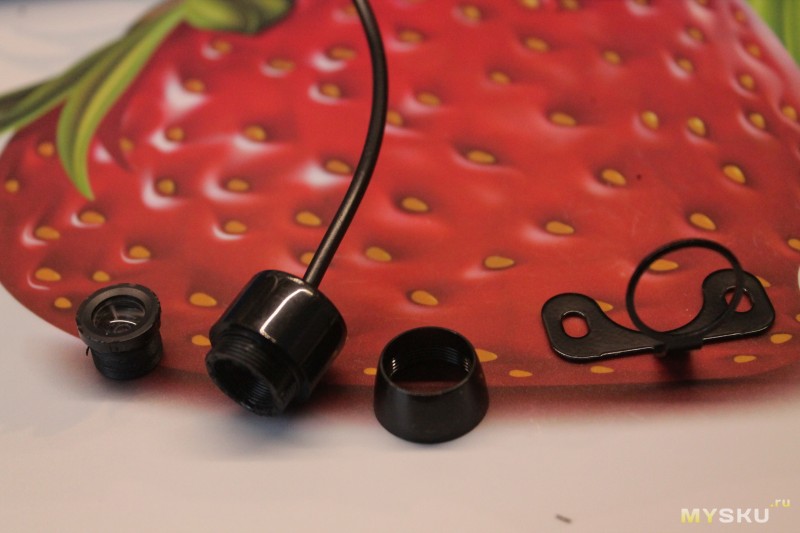

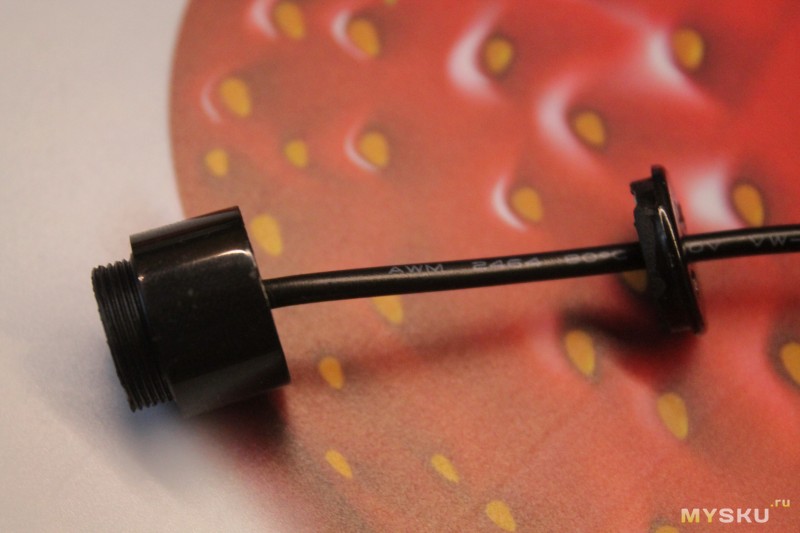

По часовой стрелке выкручиваем переднюю крышечку камеры заднего вида и вынимаем скобу крепления

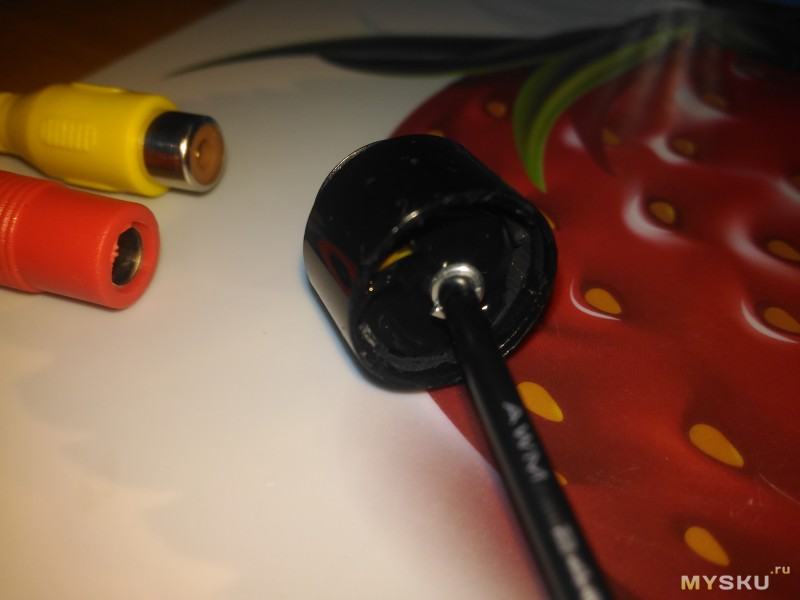

На этой фотографии отчетливо видно что-то типа силиконового черного герметика, который основательно проник в резьбу и намертво приклеил линзу к корпусу

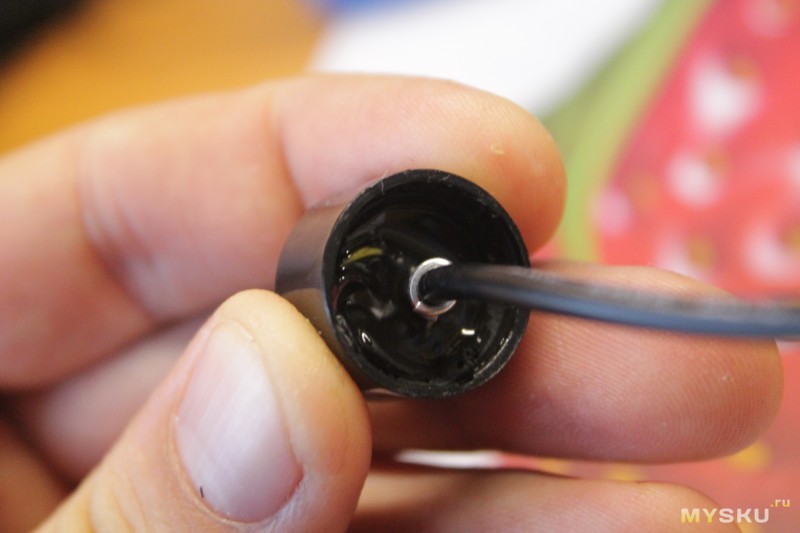

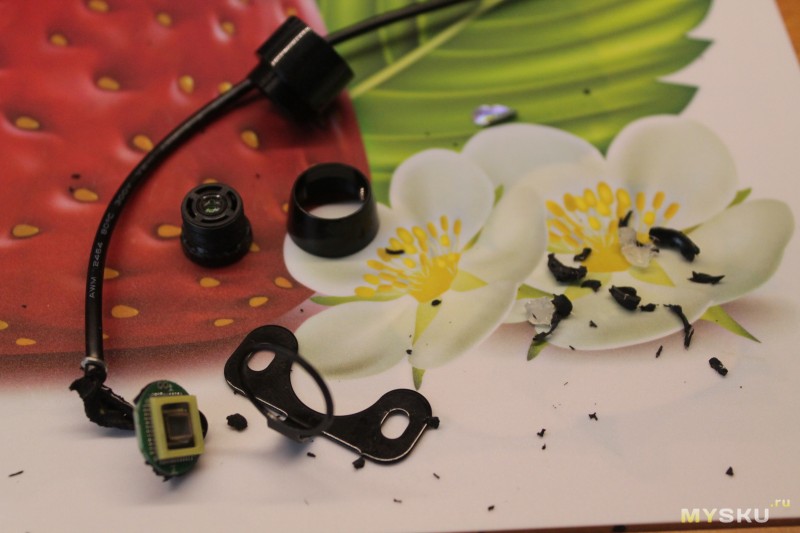

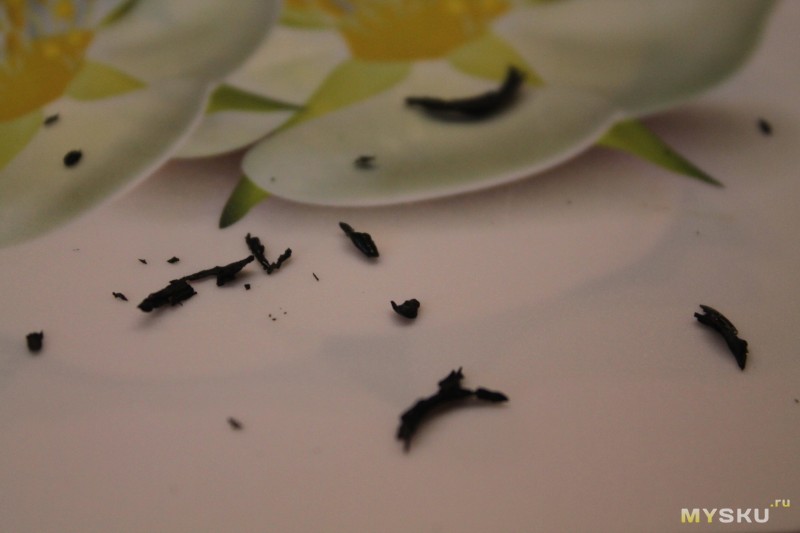

Нет бы тут остановиться. Ну нет же, продолжаем дальше. Выскабливаем герметик и зубами пытаемся открутить линзу. Не знаю с какой попытки, но у меня это получилось

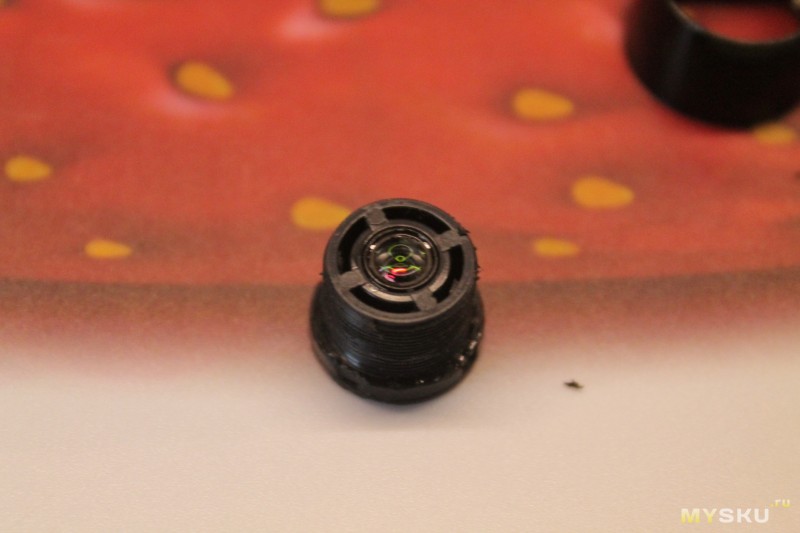

Сама линза. Кстати, материал изготовления — стекло


Берем основную часть от камеры и видим матрицу камеры

Матрица типа CMOS

Больше тут ничего не увидишь. Будем делать подкоп с другой стороны, чтобы увидеть внутренности камеры. Снимаем заднюю крышку и видим, что все залито герметиком. Если быть точнее, то ощущение что это компаунд.

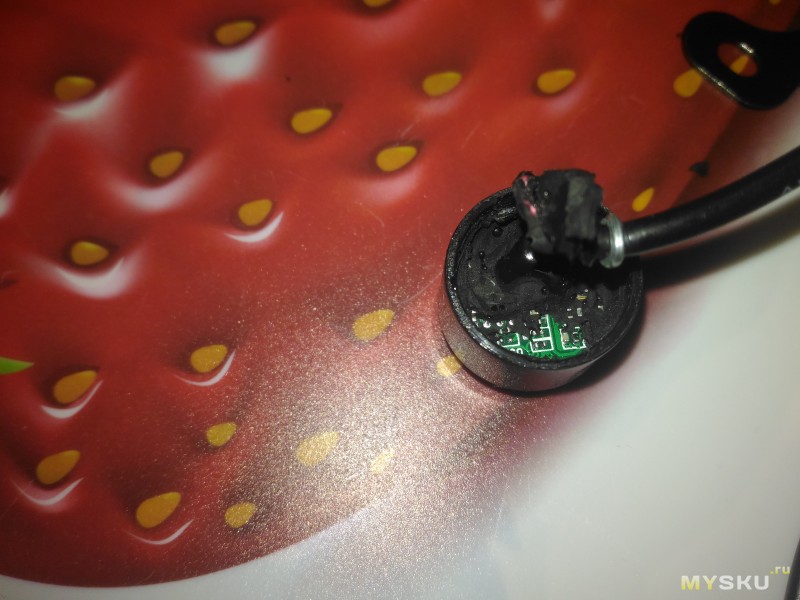

Выскабливаем всю это «шляпу». Уже видна плата…

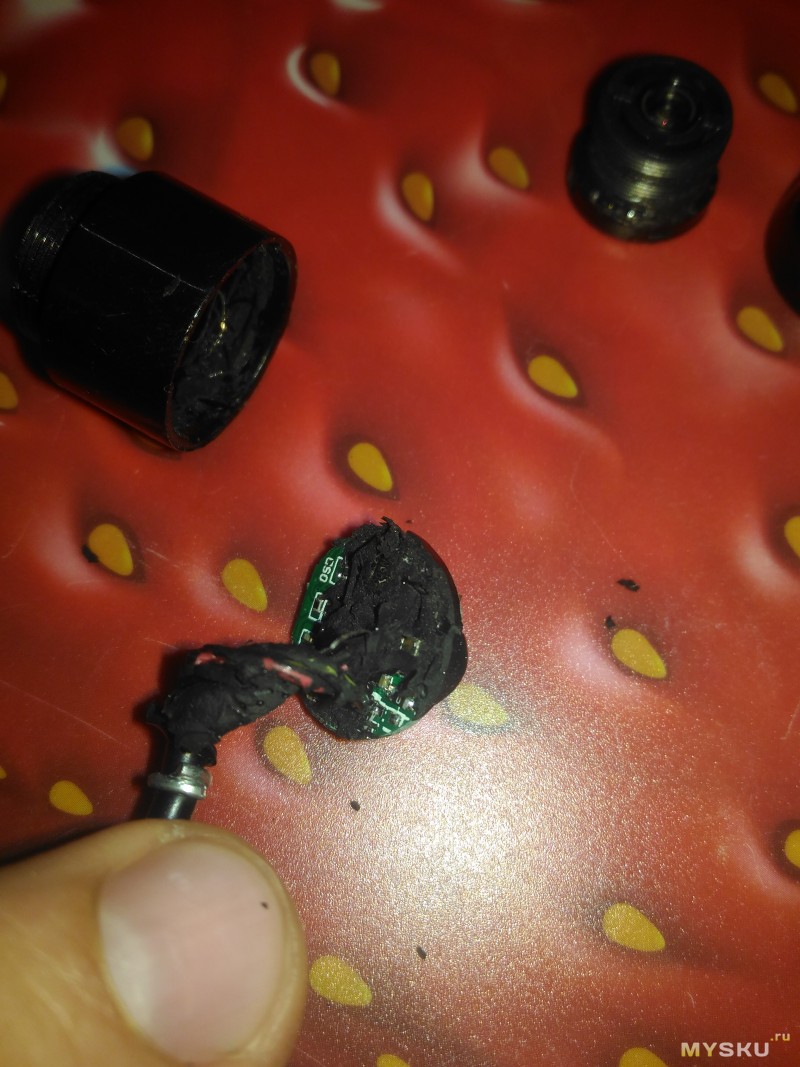

… еще немного усилий и вынимаем плату из корпуса камеры

Тут мы видим матрицу поближе с одной стороны и плату с герметиком с другой

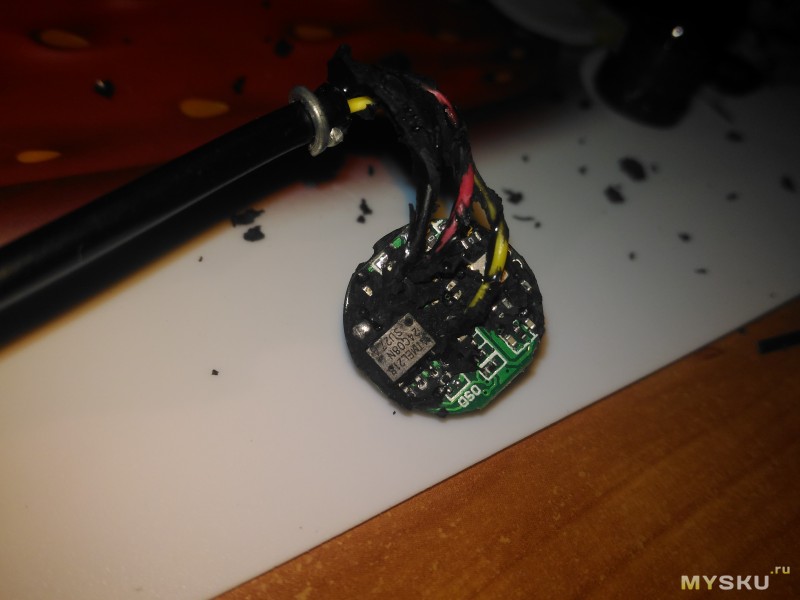

Чистим дальше, чтобы увидеть управляющие микросхемы:
Вот первая — энергонезавимая память atmel218 24c08N. Даташит можно посмотреть здесь

А тут мы видим кварцевый генератор, на котором указано 27 000 MHz

Кстати, следов флюса на плате я не обнаружил. Пайка аккуратная. Увидев внутренности данной камеры, можно скорее собирать ее. Вот только после этого она не заработала. Видно очень яростно отдирал герметик от платы)))

ВЫВОДЫ

В целом, впечатлениями от проделанного и качеством как камеры, так и изображением с нее, я остался очень доволен. Исполнение хорошее, картинка приемлемая для камер из этого ценового сегмента. Стоит учесть тот факт, что выводилась она не на 5 дюймовый или на 7 дюймовый экран, а на огромный телевизор. Ночью так же можно увидеть объекты. К несчастью я не знал, что надо было делать фото ночного изображения. Очень жалею об этом. Так же стоит отметить, что на рынке очень много камер такого типа. Цена варьируется от 7 долларов до 28. А вот что внутри, остается загадкой. Но я бы не рискнул в дальнейшем разбирать такого рода гаджеты)))

Плюсы

• Цена для камер данного типа
• Качественное исполнение
• Влагозащита
• Неплохое изображение на выходе

Минусы

• Ломается после разборки)))

На сегодня у меня все…

И как обычно, Нафаня передает всем привет и ждет от вас позитивных голосов

Дополнительная информация

Удачи…

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.


Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.

Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)

Несмотря на свою действенность, он недостаточно информативен.

Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.

Для этих водителей выход может заключаться в подключении 2 камер заднего вида.

Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.

И также она выключается в момент отключения задней передачи.

Монитор 5 дюймов для камеры заднего вида 800х480

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.

Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.

Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.

Однако не всем подходит подобный метод.

Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

Способ передачи сигнала.
Подключение камер заднего вида к планшету

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”

Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида может и наоборот , при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Неплохо, если камера будет иметь инфракрасную подсветку. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка. Как выбрать камеру Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся.
Подключение камеры заднего вида

Варианты установки

Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Статья по теме: Псд на замену электропроводки

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.
КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА своими руками?

tokzamer.ru

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

• отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
• комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

• в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
• в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
• прикрепить к рамке номерного знака;
• вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Второй полезной функцией является подсветка камеры, которая в некоторых моделях встроена в корпус. Стоит признать, что в большинстве случаев вреда от этой функции гораздо больше, нежели преимуществ. Подсветка засвечивает объектив камеры, в итоге в ночное время качество изображения никак не улучшается. Проблема с засветом может возникнуть, если камера заднего вида будет установлена рядом с подсветкой номера. В таком случае может помочь замена ламп накаливания на светодиоды. Если такой ход не решит проблему, придется мастерить защитный экран.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

• двухжильный провод для питания камеры;
• двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Предлагаем посмотреть видео с подробным описанием способа устранения помех, чтобы гарантированно не иметь проблем с картинкой на своем авто.

autolirika.ru

Схема подключения камеры заднего вида: схемы, порядок работ, рекомендации

Количество автомобилей на дорогах растет в геометрической прогрессии. Мест на парковках становится все меньше. Вместе с этим производители увеличивают габариты легковых машин, тем самым уменьшая их возможности маневрирования на парковке. Это приводит к аварийным ситуациям при движении задним ходом. Решить данную проблему поможет установка камеры заднего вида на автомобиль.

Для чего нужна камера

Автодизайнеры нередко в угоду внешнему виду машины жертвуют обзорностью. Особенно это касается зеркал заднего вида. У каждого авто есть своя “мертвая зона” — место, в котором видимость ограничена или отсутствует. Кроме того, небольшие препятствия в виде бордюров, натянутых цепочек, фаркопов других машин невозможно заметить при движении задом даже в зеркалах с хорошим обзором.

Решение было найдено в виде установки парктроников — устройств, работающих по принципу сонара. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия. Однако не всем подходит подобный метод. Несмотря на свою действенность, он недостаточно информативен.

Визуальная информация, предоставляемая автомобильной камерой, более содержательна. Глядя в монитор, можно понять местоположение машины относительно других объектов. Если говорить о штатных камерах заднего вида, то они кроме положения показывают габариты машины на экране и корректируют их относительно поворота рулевого колеса. То есть, двигаясь задним ходом, водитель видит, как будет проходить автомобиль между препятствиями, если он начнет маневрировать.

Как выбрать камеру

Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся. Дело в специфических условиях эксплуатации:

1. Камера должна показывать изображение при минимальной освещенности.
2. Устойчивость к высокой влажности и низким температурам.
3. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально.
4. Камера заднего вида должна иметь инструмент, позволяющий определять расстояние до объектов. В роли такого инструмента выступают рамка или направляющие линии, обозначающие габариты машины.
5. Камера устанавливается на бампере или монтируется в номерной знак. Поэтому она должна иметь соответствующее крепление.

Устройство должно соответствовать стандартным схемам подключения камер заднего вида. Схемы могут отличаться в зависимости от того, на какое устройство выводится изображение: монитор, 2 din магнитола, видеорегистратор.

Неплохо, если камера будет иметь инфракрасную подсветку. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Какую матрицу выбрать

В камерах заднего вида присутствуют матрицы двух разновидностей: CCD или CMOS. Каждая из них имеет как преимущества, так и недостатки. Например, CCD лучше воспринимает в темноте, тогда как CMOS имеет лучшее быстродействие и более низкую стоимость. Почти все современные фотоаппараты имеют матрицу CMOS.

Какие бывают способы установки камер

Есть несколько стандартных мест, где возможна установка камеры заднего вида на автомобиль. Выбор места зависит от разных факторов:

1. Тип кузова автомобиля. Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Поэтому в данном случае чем выше установлена камера, тем лучше.
2. Возможность подключения штатной камеры заднего вида. Для монтажа предусмотрено устройство, заменяющее стандартное освещение заднего номера. Однако подобные камеры продаются не для каждой модели автомобиля.
3. Универсальный крепеж. Он позволяет устанавливать приспособление на любую плоскость.
4. Установка камеры в табличку под номерной знак. Подобный способ хорошо себя зарекомендовал в случаях, когда место, на которое установлен номер, не забрасывается грязью при движении.

Бывают вовсе специфические способы установки из разряда тюнинга. Например, вынимается личинка замка багажника, а на ее место устанавливается камера. Функцию запирания замка в этом случае берет на себя электрический привод.

Какие бывают устройства вывода изображения

Некоторые устройства, используемые в автомобиле, уже имеют возможность вывода изображения. Это может быть магнитола 2 DIN с камерой заднего вида или видеорегистратор. Требования к этим устройствам простые: они должны иметь видеовход с функцией приема видеосигнала стандартов NTSC или PAL.

Также существуют салонные зеркала со встроенным монитором, на который можно выводить изображение с видеокамеры.

Минусом является мелкая картинка. Передача изображения с камеры заднего вида на регистратор также имеет этот недостаток.

Разрешающая способность видеокамеры

Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением 628 х 582 пикселей. Это связано с двумя причинами:

1. Матрица камеры формирует изображение, процессор преобразует его в цифровой сигнал.
2. После передачи сигнала принимающее устройство кодирует его в аналоговый сигнал телевизионного цветного формата. Стандарты PAL, NTSC изначально ограничены низким разрешением.

Теоретически существует возможность передавать на принимающее устройство видеосигнал в цифровом виде. Но в этом случае автомагнитолы, видеорегистраторы, автомониторы должны будут иметь встроенный компьютер для обработки видео, что значительно увеличит цену устройства.

Установка двух камер

Некоторые автолюбители не понимают, сколько места занимает их машина в пространстве. Им трудно не только парковаться задним ходом, но и передним. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Только одна из них будет монтироваться в передний бампер. В этом случае изменится схема подключения камеры заднего вида.

Схема дополнительно будет иметь пятиконтактное реле, которое будет переключать подачу сигнала с одной камеры на другую.

Когда машина движется вперед, реле будет подавать видеосигнал с передней камеры на монитор. В случае движения задним ходом питание с сигнальной лампы заднего хода подается на реле, и оно переключается. Затем видеосигнал начинает поступать с задней камеры.

Кроме этого, есть мониторы, имеющие два видеовхода. Такие устройства предназначены для подключения двух видеокамер и способны переключаться между ними. Здесь главное — не перепутать входы. К белому подключается фронтальная камера, постоянно транслирующая изображение. К желтому подключается задняя камера, срабатывающая при включении задней передачи. В этот момент монитор переключает изображение с передней на заднюю камеру.

Если в наличии только одна видеокамера, то нет разницы, в какой разъем она подключена.

Еще один важный момент: при подключении фронтальной камеры функцию зеркального отражения нужно отключить.

Какие материалы и инструменты понадобятся для установки

Чтобы выяснить, какие инструменты понадобятся, нужно определить объем работы. Если устанавливается беспроводная камера, которая подключается к салонному зеркалу, то инструменты нужны лишь для того, чтобы установить камеру в бампер или в номерную табличку. Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения.

Если происходит подключение камеры заднего вида к китайской магнитоле, то нужно выяснить, с каким стандартом видео она умеет работать. Может случиться, что она работает с PAL, тогда как камера передает изображение NTSC. В этом случае придется либо менять магнитолу, либо дополнительно подключать монитор.

Для проводного соединения нужно будет частично разбирать салон и багажник. Поэтому нужны будут отвертки нескольких видов, специальные лопатки — клипсосъемники. Провода, клеммы, разъемы должны идти в наборе с камерой. Также в комплекте должна быть инструкция и схема подключения камеры заднего вида к схеме устройства вывода изображения. Кроме этого, нужны будут: изолента, пассатижи, кусачки, термоусадочная трубка, паяльник и припой.

Классическое подключение камеры

Подключение китайских магнитол к камере заднего вида происходит простым способом, не требующим специфических знаний. Питание для работы камеры идет от плюсового провода фонаря заднего хода. Минус можно взять от любого удобного места. Поэтому когда включается задняя передача и загорается фонарь заднего хода, автоматически начинает работать камера. И также она выключается в момент отключения задней передачи.

В данном подключении есть один нюанс. Некоторые магнитолы и мониторы с диагональю от 7 дюймов и выше имеют другую схему подключения камеры заднего вида. Схема, кроме стандартных разъемов, включает в себя дополнительно провод возбуждения. Если шнур камеры не имеет его, а характеристики магнитолы или монитора требуют, то шнур возбуждения делается путем подключения провода одной стороной к плюсу фонаря заднего хода, а другой стороной к проводу reverse на магнитоле.

Провод возбуждения выполняет функцию включения. Даже если монитор или автомагнитола 2 din с камерой заднего вида имеют постоянное подключение к плюсовому проводу, они остаются в неактивном состоянии, пока по шнуру возбуждения не будет подан сигнал.

Подключение камеры заднего хода к планшету

Множество водителей используют в качестве навигаторов смартфоны и планшеты. В связи с этим возникает вопрос: можно ли на планшет выводить изображение с камеры заднего вида на «Андроид»?

Использование планшета в качестве монитора для камеры — довольно специфическая задача. Ведь у планшета нет стандартного разъема video in.

Несколько лет назад появились устройства, позволяющие захватывать и преобразовывать аналоговый видеосигнал. Это приспособление называется EasyCAP. Оно имеет размеры флешки и присоединяется к USB-порту планшета или смартфона.

Нужно оговориться, что EasyCAP работает с планшетами, имеющими процессоры Snapdragon, Tegra, Allwinner/BoxChip. И не работает на устройствах с процессорами MTK.

Программное обеспечение EasyCAP постоянно обновляется. Для своей работы приспособление требует наличие Android 6.1 и выше.

Заключение

После установки камеры заднего вида существенно упрощается процесс парковки автомобиля, особенно если у него большие габариты. Сама установка не несет в себе сложностей: достаточно иметь четкую инструкцию по подключению и небольшой опыт обращения с техникой. Но если нет уверенности в правильности самостоятельной установки, всегда найдутся специалисты, готовые помочь справиться с этой задачей.

fb.ru

Как установить камеру заднего вида на автомобиль своими руками

Система парковки современного автомобиля предполагает установку камеры заднего вида, которая помогает водителю визуально контролировать «слепые зоны» при движении задним ходом. Изображение выводится автоматически на любой совместимый дисплей или штатное головное устройство во время включения передачи. Грамотный выбор и установка парковочной системы с видеокамерой позволяет обеспечить угол обзора до 180° в тёмное время суток с картинкой высокого разрешения качества HD.

Какие бывают камеры заднего вида для автомобиля

Устройства различаются по типу передачи сигнала, разрешению матрицы, месту установки и возможностям совместимости с другими девайсами в автомобиле (парктроника, видеорегистратора, мультимедийного комплекса):

• Универсальные – для инсталляции в любое доступное место с широким углом обзора.
• Номерные – встроенные в рамку автомобильного номера.
• Оригинальные – разработанные для установки в элементы задних частей кузова специально для определённых марок машин.

Камера в номерной рамке

От места расположения камеры зависит её функциональность: установленные слишком низко от дорожного полотна будут часто покрываться дорожной пылью, грязью с полной потерей изображения. Универсальные устройства требуют подготовленного места – приходится сверлить бампер, задний плафон или багажник с последующей регулировкой и обработкой кузовных элементов. Готовые штатные рамки с камерой для номерного знака подходят только для тех автомобилей, где номер расположен в более полуметра от дорожного полотна.

Главное правило при инсталляции универсальной камеры заднего вида – расположение по центру на расстояние более 50 см от поверхности земли.

Лучший выбор – это специально разработанное устройство для конкретного автомобиля, где учитываются габариты, установочное место, угол обзора и параметры разрешения так, что парковочные линии на дисплее совпадают с данными расстояния парктроника, а картинка максимально точно передаёт «слепую зону».

По типу классификации матрицы, которая отвечает за качество изображения, камеры различают:

• СMOS (cоmplеmentary mеtal-оxidе-sеmicоnductоr) – тип светочувствительной матрицы на встроенном транзисторе с высоким быстродействием до 500 кадров в секунду и низким энергопотреблением.
• CСD (chаrgе-cоuplеd dеvicе) – матрица обратной зарядной связи с высокой чувствительностью, коэффициентом передачи пикселов 100% и низким уровнем светового шума.
• ССD НD – повышенные характеристики высокого разрешения.

Устройства на СМOS требуют дополнительного освещения, при этом учитывают тип источника света – обычный задний фонарь или LED подсветка будет давать блики в темноте, для лучшей светопередачи их снабжают инфракрасным источником света.

Маркировка CСD означает более качественные параметры, которые не нуждаются в световой фильтрации, HD работают в мегапиксельных режимах, передавая высокую детализацию, сравнимую с аналоговым цифровым видео.

При выборе типа матрицы стоит учитывать рекомендации к эксплуатации – более сложные устройства восприимчивы к низким температурам, подвержены влиянию среды (дорожных реагентов) и чаще выходят из строя. Лучшие экземпляры выполнены в герметичном влагозащитном корпусе, оптика покрыта специальным составом, исключающим образованию инея, конденсата на поверхности «глазка» камеры.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам. В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Варианты установки:

• Бампер – выбирают центральное место как можно выше от поверхности дороги.
• В световой элемент номерного знака.
• Задняя часть кузова или багажника строго по центру.
• Любую часть на выносном кронштейне.
• Фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком.

Как правильно установить камеру

В зависимости от типа передачи сигнала камеры бывают беспроводными и с подключением к RCA-разъёмам головного устройства (видеорегистратора, дисплея зеркала заднего обзора, монитор). Беспроводные в некоторых случаях требуют дополнительного компонента – радиомодуля, их разрешение в сравнении с передачей сигнала в стандартах видео РАL и NТSС ниже. Проводные лучше защищены от помех, но требуют прокладки кабеля через весь салон. Провода для инсталляции должны соответствовать параметрам бортовой сети, готовые наборы продаются обычно в комплекте с камерой.

Необходимые инструменты

• Дрель (шуруповёрт) с саморезами.
• Комплект проводов.
• Паяльник.

После того, как выбрано место установки, внимательно изучают схему подключения и подготавливают места прокладки проводов. При этом обращают внимание на защищённость от попадания влаги, перетирания на стыках багажника.

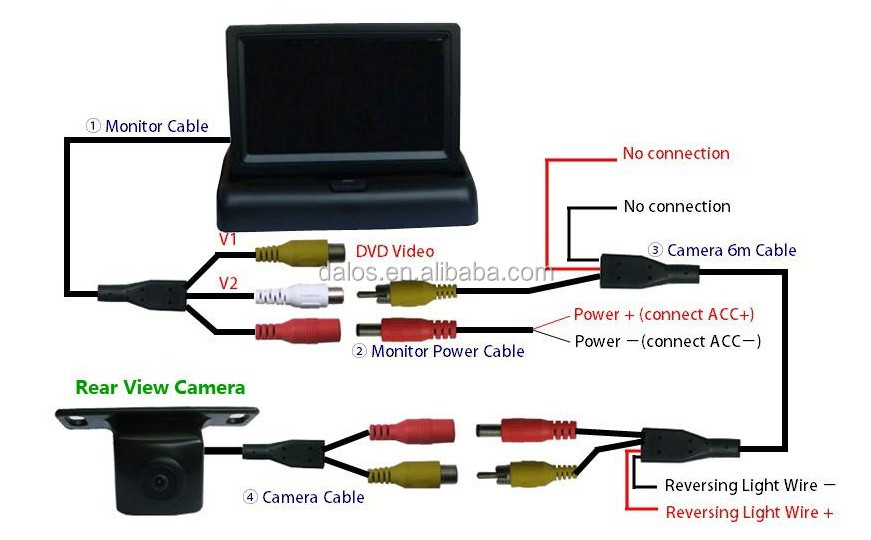

Схема распиновки камеры заднего вида

Внимание!

Все работы по инсталляции камеры заднего вида проводят с отключенной АКБ – снять клемму «минус».

Пошаговая инструкция

1. Камеру устанавливают на подготовленное место, не закрепляя до завершения подключения и настройки обзора.
2. Прокладывают кабеля согласно схеме подключения: отрицательный провод крепят «на массу», надёжно зафиксировав его с внутренней части кузова с помощью болтового соединения.
3. Положительный вывод «запитывают» от фонаря заднего хода (при включении задней передачи камера включается) и тянут провод через багажное отделение под обшивкой в салон.
4. Подключают переходники «тюльпаны» к видео разъёмам RСA на головном устройстве.
5. Места соединений изолируют и крепят хомутами.
6. На выходе силового провода устанавливают предохранитель 10 Ампер.
7. Включают систему парковки и настраивают обзорность, после чего закрепляют камеру на месте, обработав герметиком.

Регулировка обзора

Ошибки при установке

• Неправильное соединение проводов и разъёмов RCA – отсутствует изображение на мониторе.
• Камера закреплена с нарушением угла обзора – невозможность настройки.
• Плохое крепление «глазка» устройства – настройки сбиваются после движения по неровностям.
• Перетирание кабелей в местах изгибов (крышка багажника) – требуется установить дополнительный штроб (силикон, резина).
• Неправильный монтаж провода на «массу» (заземление) – короткие замыкания, отказ, перегорание предохранителя.
• Несовместимые стандарты видео РАL или NТSС на мониторе.
• Некорректный подбор типа матрицы и разрешения (невозможность воспроизвести качество на подключенном дисплее) – размытая картинка плохого качества.

Как установить камеру заднего вида на автомобиль своими руками: видео

nahybride.ru

подключение, как подключить на автомобиль своими руками, схема, где поставить в авто, хода, подсоединить к монитору, настройка, крепление, беспроводной, китайской, закрепить, отрегулировать

При парковке в стесненных условиях для контроля пространства позади машины используются ультразвуковые датчики или видеокамера, передающая картинку на монитор в салоне автомобиля. Установка камеры заднего вида осуществляется в заводских условиях или в дилерских центрах, но владелец может смонтировать оборудование самостоятельно.

Необходимые инструменты и материалы

В стандартный комплект видеокамер входит базовый набор материалов, используемых при осуществлении монтажных работ. Но оборудование китайского производства комплектуется проводами и клеммами низкого качества, которые рекомендуется заменить. Набор инструментов зависит от конструктивных особенностей, способа установки и коммутации оборудования. Например, существуют видеокамеры, интегрированные в пластиковую рамку для номерного знака (модель Auto Expert VC-204).

Чтобы своими руками смонтировать камеру для вида пространства позади автомашины, потребуются инструмент и материалы:

• аккумуляторная дрель с набором сверл;
• чертежный набор для разметки;
• коммутационные кабели и штекеры;
• метизные изделия для крепления компонентов;
• приспособления для снятия магнитолы, которая используется для вывода изображения на дисплей;
• изоляционная лента или термоусадочная трубка.

Где и как установить

Оборудование необходимо установить на задней части машины (например, на крышке багажника вместо плафона подсветки номерного знака). Допускается размещение оборудования на задней полке в салоне, но в этом случае угол обзора уменьшается (из-за крышки багажного отделения). Если владелец автомашины выбрал хорошее место, то при движении в сырую погоду объектив не забрасывается грязью, а при маневрировании задним ходом обеспечивается обзор пространства по бокам от бампера.

Подготовка места для установки

Перед тем как установить камеру на автомобиль, необходимо подготовить место для монтажа.

Если изделие планируется поместить вместо плафона подсветки номера, то требуется вынуть штатный светильник и доработать полученное отверстие в соответствии с габаритами корпуса видеокамеры.

На некоторых автомобилях (например, на фургонах) оборудование может устанавливаться на верхней части кузова, в котором требуется просверлить отверстия. Кромка обрабатывается специальным составом, предотвращающим образование коррозии.

Монтаж

Чтобы установить камеру заднего вида на автомобиль своими руками, необходимо:

1. Распаковать оборудование и закрепить корпус изделия в прямоугольном отверстии для плафона подсветки. В набор входит уплотнительная прокладка из резины; изделие удерживается в рамке защелками или винтами. При использовании универсальных моделей, выпускаемых в Китае, может потребоваться доработка сопрягаемых поверхностей.
2. Затем устанавливаем жгут кабелей, по которым подается питание, и транслируется видеосигнал. В конструкции оборудования могут использоваться светодиоды для подсветки, шнуры выводятся в салон машины. Жгут закрывается гофрированной трубкой, которую крепим к силовому каркасу и петлям крышки при помощи пластиковых хомутов. Допускается использование штатного гофрированного чехла для защиты кабелей электропитания.
3. Если в конструкции объектива применяется форсунка для подачи омывающей жидкости, то необходимо поставить гибкий шланг для подачи воды. Трубка подключается к системе омывания; очистка объектива производится одновременно с удалением грязи с поверхности заднего стекла.
4. После завершения монтажа необходимо проверить надежность фиксации элементов; соединительный шнур не должен натягиваться или переламываться при закрывании и открывании крышки багажника.

При использовании беспроводной модели монтаж упрощается; владельцу необходимо смонтировать объектив и корректно расположить антенну для передачи видеосигнала к приемнику. Если используется рамка с интегрированной видеокамерой, то крепление осуществляется на штатное место для номерного знака. Кабели прокладываются внутри крышки, а затем выводятся к точкам подачи питания и автомагнитоле.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

Схема

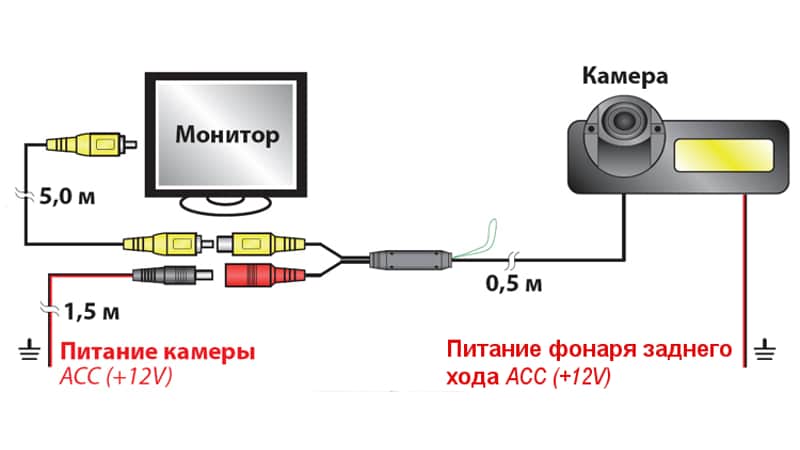

Стандартная схема подключения состоит из нескольких цепей:

• трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
• подача питания к видеокамере в момент включения передачи заднего хода;
• обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

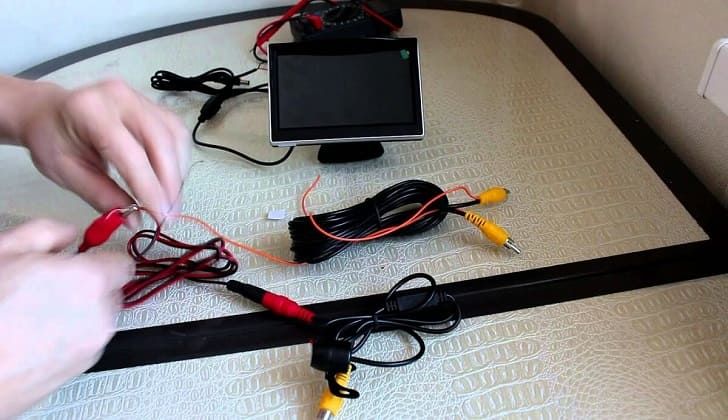

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Как отрегулировать

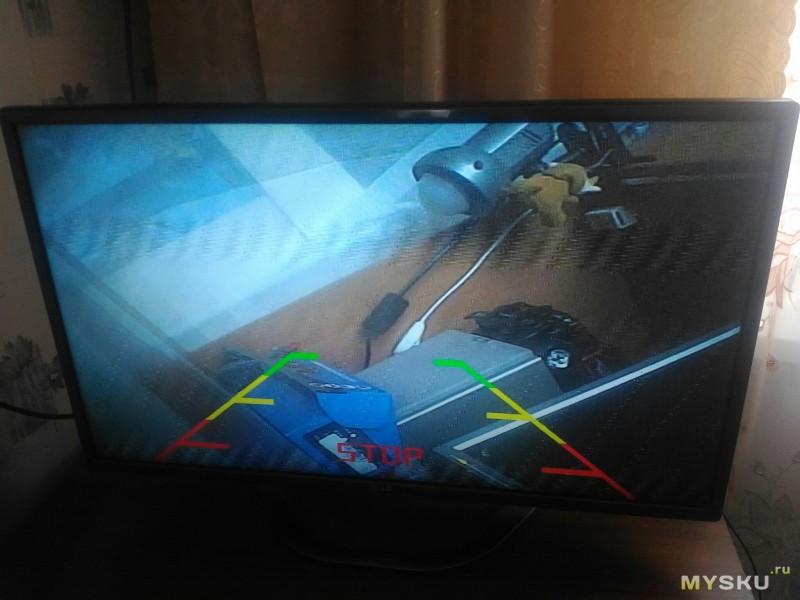

После того как установлена видеокамера и смонтирована проводка, проверьте работоспособность устройства и отрегулируйте положение объектива. Для регулировки может использоваться гибкая металлическая пластина, на которой крепится оборудование. На части видеокамер применяется объектив, который поворачивается относительно корпуса изделия. Дополнительно необходимо настроить головное мультимедийное устройство, которое используется для отображения картинки.

Дальнейшая настройка в автомобиле позволяет изменить разрешение изображения, а также скорректировать яркость и контрастность. На основе полученного изображения владелец автомашины может отрегулировать положение объектива, обеспечивая максимальный захват пространства позади кузова. На магнитолах марки Pioneer возможно зеркальное отображение картинки; для устранения дефекта необходимо изменить полярность сигнала, предупреждающего о включении передачи заднего хода.

autotuning.expert
