Устройство карбюратора ДААЗ 2107-1107010 — Автолюбители

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН» (вид со стороны привода дроссельных заслонок)





1 – корпус дроссельных заслонок;
2 – корпус карбюратора;
3 – пневмопривод дроссельной заслонки второй камеры;
4 – крышка карбюратора;
5 – воздушная заслонка;
6 – пусковое устройство;

7 – трехплечий рычаг управления воздушной заслонкой;
8 – телескопическая тяга;
9 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры;
10 – возвратная пружина;
11 – шток пневмопривода.

Схема карбюратора ДААЗ-2107-1107010-20



1 – впускной клапан ускорительного насоса;
2 – диафрагма ускорительного насоса;
3 – трубка;
4 – средняя часть корпуса;
5 – крышка;
6 – поплавковая камера;
7 – топливный жиклер переходной системы;
8 – воздушный жиклер переходной системы;
9 – воздушный жиклер эконостата;
10 – топливный жиклер эконостата;
11 – воздушный жиклер главной дозирующей системы второй камеры;
12 – канал эконостата;
13 – пневмопривод дроссельной заслонки второй камеры;
14 – эмульсионный жиклер эконостата;
15 – малый диффузор второй камеры;
16 – выпускной клапан ускорительного насоса;
17 – распылитель ускорительного насоса;
18 – воздушная заслонка;
19 – малый диффузор первой камеры;
20 – воздушный жиклер главной дозирующей системы первой камеры;
21 – воздушный канал пускового устройства;
22 – пусковое устройство;

23 – воздушный жиклер холостого хода;
24 – электромагнитный клапан;
25 – игольчатый клапан;
26 – штуцер подвода топлива;
27 – поплавок;
28 – подстроечный винт системы холостого хода;
29, 31, 38, 40 – каналы;
30 – главный топливный жиклер первой камеры;
32, 45 – эмульсионные трубки;
33 – регулировочный винт качества (состава) смеси;
34 – регулировочный винт количества смеси;
35 – корпус регулировочного винта количества смеси;
36 – эмульсионное отверстие системы холостого хода;
37, 42 – переходные отверстия (нерегулируемые) системы холостого хода;
39, 41 – дроссельные заслонки;
43 – корпус дроссельных заслонок;
44 – переходная втулка;
46 – главный топливный жиклер второй камеры;
47 – перепускное отверстие;
48 – рычаг ускорительного насоса.

Пусковое устройство карбюратора ДААЗ-2107-1107010-20



1 – рычаг привода воздушной заслонки;
2 – воздушная заслонка;
3 – тяга;
4 – шток-серьга;

5 – регулировочный винт;
6 – дроссельная заслонка;
7 – тяга регулирования положения дроссельной заслонки.

Карбюратор модели ДААЗ-2107-1107010-20 — эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру, главные дозирующие системы, обогатительное устройство (эконостат), автономную систему холостого хода (АСХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отсоса картерных газов за дроссельную заслонку первой камеры, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пусковым устройством диафрагменного типа от разрежения во впускном коллекторе. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания.

Карбюратор модели ДААЗ-2140-1107010-70 от карбюратора ДААЗ-2107-1107010-20 отличается механическим приводом дроссельной заслонки второй камеры и конструкцией системы холостого хода.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца, после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается через отверстие, перекрываемое винтом качества, к кольцевому распылителю АСХХ. Размер щели распылителя регулируется винтом количества (числа оборотов).

При частичном открытии дроссельных заслонок (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в камеры через переходные отверстия (по два в каждой камере).

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через топливный, воздушный и эмульсионный жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок.
При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами. Один клапан — обратный — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыток топлива при нагнетании перетекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, производительности перепускного жиклера, профиля и длины регулировочной иглы, ввернутой в колодец перепускного жиклера; регулировке в процессе эксплуатации не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При вытягивании рукоятки привода («подсос») трехплечий рычаг управления воздушной заслонкой, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку, закрывая ее. Одновременно, воздействуя на тягу привода дроссельной заслонки, он приоткрывает дроссельную заслонку первой камеры на пусковой зазор С = 0,8–0,9 мм. При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая — через шток — воздействует на тягу воздушной заслонки, приоткрывая ее. Открытию заслонки под действием разрежения также способствует положение ее оси (со смещением относительно оси первой камеры).

Максимальная величина открытия воздушной заслонки (пусковой зазор В = 5,5±0,25 мм) регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) — закрытое. Клапан закрывается при выключении зажигания, что предотвращает вспышки в цилиндрах двигателя (дизелинг).

Карбюратор ваз 2107 устройство и регулировка, ремонт, настройки

Автомобили ВАЗ оборудованы двигателями внутреннего сгорания, работающими на смеси бензина и воздуха. Углеводородная эмульсия приготавливается специальным узлом. Комфорт, безопасность, манёвренность поездки напрямую зависят от слаженной работы составных частей смесительного устройства. Своевременное техническое обслуживание, правильная регулировка карбюратора ВАЗ 2107 – непременный залог продолжительной, безаварийной, экономичной эксплуатации. Подготовка профессионального специалиста по топливной аппаратуре занимает годы. Основные, элементарные приёмы разборки, очистки, настройки прибора в домашней мастерской способен освоить обычный автовладелец.

Содержание статьи

Какой лучше карбюратор поставить на ваз 2107

Начиная с первых моделей, тольяттинские автомашины комплектуются аппаратами отечественных автопроизводителей. Димитровградский автоагрегатный завод в Ульяновской области выпускает смесители по лицензии французской фирмы Weber.

Ключевые параметры:

• максимальная простота конструкции облегчает сервисные операции;
• высокие динамические качества, способность набрать скорость 100 км/час за минимальный временной промежуток;
• бережливый расход горючего;
• удовлетворение экологическим условиям.

Стартовые разработки автостроителей семидесятых годов прошлого века не обеспечивали выполнение двух последних пунктов. Современные, усовершенствованные марки, предназначенные для классических машин ваз 2105 – 2107. потребляют топлива на 20 – 25 процентов меньше аналогичных предшественников при сохранении остальных положительных свойств. Природоохранительные характеристики принесли изделиям название Озон. Платой за четыре позитивных показателя являются повышенные требования к чистоте заправляемых нефтепродуктов, периодической прочистке.

Автолюбители, мечтающие нарастить скоростные возможности железного коня, должны обратить внимание на ДААЗ 21053. Лицензионные образцы разработала компания из Франции Solex. Малая распространённость стала причиной недостаточной известности, сложности приобретения. Радикальные отличия инженерных решений от предыдущих систем сокращают 0.5 – 0.7 литра заправленной жидкости на эталонное расстояние пробега.

Встречается три разновидности карбюраторов ДААЗ 2107, использующихся с силовыми агрегатами ВАЗ-2103, ВАЗ-2106 разных периодов выпуска:

• 1107010, устанавливался на ранние экземпляры седанов;
• 1107010-10, обновлённый, доработанный вариант;
• 1107010-20, ставится на моторы, оборудованные вакуум – корректором угла опережения зажигания, встроенным в блок прерывателя – распределителя.

Принцип формирования искры «семёрок» претерпел изменения. Электронный коммутатор, построенный на биполярном транзисторе в герметичном, заменяемом модуле, пришёл на смену механическим контактам. Повысилась энергетика искрового заряда, надёжность воспламенения в холодную погоду, пропала зачистка подгорания.

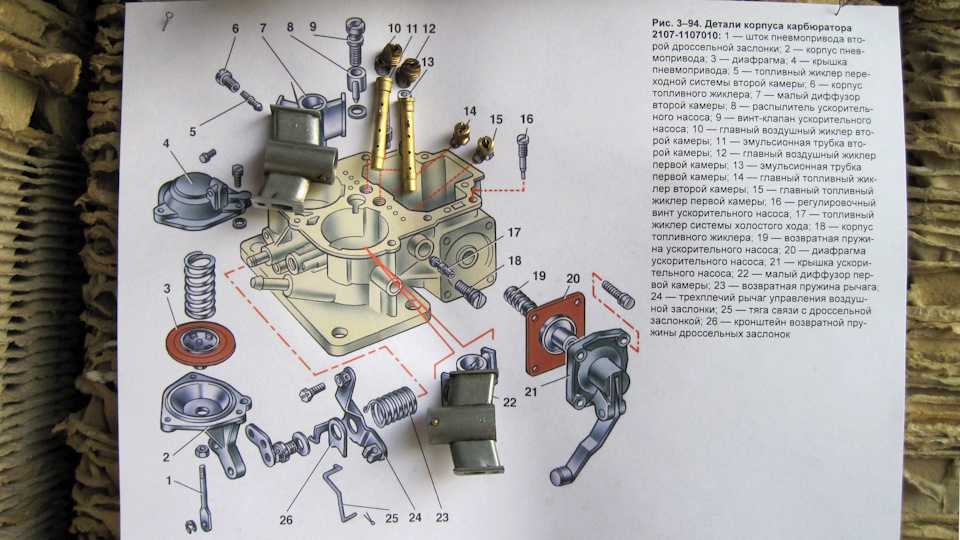

Устройство карбюратора ВАЗ 2107

Корпуса карбюраторов изготавливают из сплавов цинка, алюминия методом литья под давлением. Получаются лёгкие, прочные детали. Оба металла мгновенно окисляются под воздействием кислорода. Обработка отлитых изделий раствором хромовой кислоты позволяет создать на поверхностях тончайшую, защитную плёнку. Хроматные покровы призваны защитить от коррозии поплавки, стенки камер.

Устройство карбюратора ВАЗ 2107: 1- ведущий рычаг привод второй камеры; 2 -регулировочный винт количества смеси холостого хода; 3 — блок подогрева карбюратора; 4 — патрубок вентиляции картера двигателя; 5 — рычаг привода ускорительного насоса; 6 -электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 -рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельными заслонками; А — метки для правильной установки биметаллической пружины пускового устройства.

Во избежание разрушения предохранительных покрытий, для удаления посторонних налётов, загрязнения запрещается пользоваться абразивными материалами. Царапины под воздействием влаги вызовут появление оксидных кристаллов, забивающих просветы жиклёров.

Краткое описание

Монтируется нижней частью на четырёх шпильках впускного коллектора. Верхняя сторона стыкуется с воздушным фильтром. Середина включает в себя основные компоненты.

Два камеры с заслонками создают топливо – воздушную эмульсию. Открытие первой управляется водителем посредством тросика акселератора, правой педали в салоне автомашины. Пневматический привод руководит работой второй. Обе задвижки бездействуют в режиме не нажатой педали «газа». Изменить соотношение компонентов смеси поможет воздушная шторка с ручным управлением из салона – подсос. На передней панели расположена штырёк, на шляпке нарисована заслонка. Вытянутое положение соответствует полному закрытию. Утопленное – приоткрывает доступ воздуха.

Системы холостого хода, холодного запуска создают условия уверенного старта не прогретого двигателя, функционирования на минимальных оборотах.

Комплекс механизмов, предназначенных для питания силового агрегата на высоких оборотах:

• эконостат устраняет излишнюю компенсацию топлива при максимальной мощности;
• ускорительный насос;
• вторая камера.

Главная дозирующая система выдаёт необходимое питание для двух третьих мощности, не справляется с подачей достаточного количества топлива на больших скоростях движения автомобиля. Подключается подкачка дополнительных порций горючего, обогащение смеси.

Поплавковая камера сбалансирована. Постоянный уровень топливной жидкости позволяет изменять обороты коленчатого вала в большом диапазоне без прекращения стабильной работы.

Пропускание бензина, воздуха определяется сечением соответствующих проходных отверстий.

Какие жиклеры используются в карбюраторе ваз 2107

Маркировка карбюратора	Топливный жиклер главной системы		Воздушный жиклер главной системы		Топливный жиклер холостого хода		Воздушный жиклер холостого хода		Жиклер ускорительного насоса
	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топливный	перепускной
2101-1107010	135	135	170	190	45	60	180	70	40	40
2101-1107010-02	130	130	150	190	50	45	170	170	40	40
2101-1107010-03: 2101-1107010-30	130	130	150	200	45	60	170	70	40	40
2103-1107010	135	140	170	190	50	80	170	70	50	40
2103-1107010-01: 2106-1107010	130	140	150	150	45	60	170	70	40	40
2105-1107010-10	109	162	170	170	50	60	170	70	40	40
2105-1107010: 2105-1107010; 2105-1107010-20	107	162	170	170	50	60	170	70	40	40
2107-1107010: 2107-1107010-20	112	150	150	150	50	60	170	70	40	40
2107-1107010-10	125	150	190	150	50	60	170	70	40	40
2108-1107010	97;5	97;5	165	125	42+/-3	50	170	120	35/40	—

Алгоритм работы карбюратора дааз 2107

Алгоритм работы карбюратора дааз 2107: 1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер эконостата; 6 — топливный жиклер эконостата; 7 — главный воздушный жиклер второй камеры; 8 — эмульсионный жиклер эконостата; 9 — пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор;  11 —жиклеры; 12 — нагнетательный клапан ускорительного насоса; 13 — распылитель ускорительного насоса; 14 — воздушная заслонка; 15 — главный воздушный жиклер первой камеры; 16 — жиклер пускового устройства; 17 — автоматическое пусковое устройство; 18 — воздушный жиклер холостого хода; 19 — топливный жиклер холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подвода топлива; 23 — поплавок; 24 — винт заводской подстройки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт количества рабочей смеси; 28 — дроссельная заслонка первой камеры; 29 — корпус карбюратора; 30 — дроссельная заслонка второй камеры; 31 — корпус дроссельных заслонок; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной жиклер ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — рычаг привода ускорительного насоса.

• В автомобилях без бортового компьютера поворот ключа зажигания стартует процесс запуска двигателя. Напряжение с аккумуляторной батареи подаётся на стартер. Приходит в движение маховик. Вращательный момент передаётся с коленчатого на распределительный вал. Кулачок набегает на рычаг. Запускается привод механического бензонасоса.
• Срабатывает насосная диафрагма. Бензин из топливного бака начинает поступать через сетчатый фильтр, игольчатый клапан, заполняет поплавковую камеру. Поплавок всплывает на заданный уровень, перекрывает подачу.
• Вытянутый подсос воздействует на трос, посредством телескопической тяги. Формируется богатая смесь. Вакуум из впускного коллектора создает разрежение во внутренних каналах карбюратора, диафрагменной полости пускового устройства. Диафрагма вжимается. Закрывает воздушную заслонку. Дроссельная шторка приоткрывается.
• Двигатель запустился. Подсос постепенно убирается. Происходит инверсия заслонок: дроссельная прикрывается, воздушная открывается. Обороты снижаются до уровня холостого хода. Пусковое устройство отработало. Приходит очередь системы холостого хода. Продолжительность прогревания мотора зависит от температуры окружающего воздуха.
• Обороты холостого хода устанавливаются с помощью винта количества смеси, изменением угла открывания дроссельной заслонки. Процент бензина в составе эмульсии меняется винтовым регулятором качества. Настройка режима холостого хода закончена.
• Двигатель вышел на нормальный температурный режим. Водитель выжимает сцепление, включает первую передачу. Плавно отпускается левая педаль, правая нога постепенно наступает на акселератор. Трос натягивает рычаг, приоткрывает дроссельную заслонку, увеличивается вакуум.
• Заработала главная дозирующая система первой камеры. Из поплавковой ёмкости жидкость через топливный жиклер по эмульсионному каналу движется вверх, в направлении воздушного жиклера. Происходит смешивание. Смесь попадает на съёмный, малый диффузор, измельчается. Опускается в главный диффузор, впускной коллектор. Обороты увеличиваются, позволяют стронуть авто с места. Поездка началась.
• Увеличение скорости движения требует роста мощности силового агрегата. Педаль «газа» прижимается к полу. Открывается заслонка второй камеры, работает аналогично первой. Главная дозирующая система рассчитана на обслуживание двигателя на малых, средних оборотах, не справляется с подачей топливного коктейля для предельных режимов. Требуется дополнительное количество смеси. Пока снова заполнится поплавковая камера, отработают жиклёры, может возникнуть «провал». Машина станет перемещаться рывками.
• Исправить ситуацию призван эконостат. При плавном разгоне, повышенных нагрузках мотора устройство выполняет добавочное обогащение смеси.

В состав входит три жиклёра:

1. воздушный;
2. топливный;
3. эмульсионный.

• Сильное разрежение в смесительном колодце высасывает недостающие порции смеси.
• Случаются ситуации на дороге, вынуждающие придать автомобилю резкое ускорение. Требуется временная, избыточная порция смеси. Подобные задачи решает ускорительный насос. На оси дроссельной заслонки с обратной стороны карбюратора закреплён кулачок. Полное открывание шторок тросиком педали акселератора стимулирует давление на рычаг ускорителя. Мембрана по специальному, внутреннему каналу, через перепускной жиклёр прогоняет горючее в смесительный колодец. В полость первой камеры направлена короткая, тонкая трубка, распылитель, называемый в среде автомобилистов носик.

Неисправности карбюратора дааз 2107 1107010

Смеситель – сложное устройство, содержащее много тонких жиклёров, каналов, мелких деталей. Достаточно небольшой песчинки внутри тарированного отверстия для нарушения привычного ритма работы агрегата. Признаки неполадок проявляются явно. Основные причины – недостаток воздуха, бензина, нарушения при создании горючей смеси. Своевременная прочистка, промывка, регулировка карбюратора, обслуживание, замена воздушного фильтра исключат неприятности в поездке. Краткий обзор наиболее распространённых поломок.

1. Автомобиль заводится, работа на холостом ходу неустойчивая.
2. Заметно увеличился расход горючего.
3. Невозможно разогнать машину, холостой ход удерживает стабильно.
4. Наблюдаются «провалы» при попытке тронуться с места.
5. Появляются затруднения с холодным запуском.
6. Осложнения горячего пуска.
7. Обороты холостого хода завышены.
8. Карбюратор стреляет.
9. Не поступает топливо.
10. Карбюратор снаружи влажный, капли бензина на корпусе.
11. Случайные, несистемные перебои.

Перечисленные симптомы не указывают однозначно на разборку, ремонт карбюратора. Предварительно следует убедиться в исправности смежных узлов, механизмов. Например, ненастроенное зажигание, изношенная поршневая группа не позволят составить чёткую картину происходящего. Возможные грехи смесителя, за исключение износа базовых частей, реально устранить в домашнем гараже.

По требованиям завода – изготовителя техническое обслуживание не реже 50 тысяч километров пробега. Поправку вносят условия эксплуатации, качество топлива.

Порядок наладочных работ:

1. Подготовка инструментов, приспособлений.
2. Внешний осмотр узла, подключённых шлангов на предмет трещин, потёков, ослабленных, отсутствующих креплений, пропускающих прокладок.

Установка холостого хода

Выполняется в случае появления признаков, указанных в первом пункте обзорного списка. Если визуально явных отклонений от нормы не обнаружено.



Включить двигатель, добиться показания охлаждающей жидкости по прибору 90 градусов. При необходимости, использовать подсос.

Регулировочный винт качества зажать до упора, открутить обратно четыре оборота. С регулятором количества поступить аналогично, вывернуть на три круга.

Запустить силовой агрегат. Наблюдая за тахометром, отвёрткой установить количество смеси холостого хода, позволяющее коленчатому валу выполнять восемьсот пятьдесят – девятьсот оборотов в минуту.

Настройкой качества смеси уменьшить обороты до устойчивого состояния.

Повторяя два последних действия, установить баланс между экономией бензина и стабильной работой мотора.

Если продолжительные попытки не приводят к ожидаемому результату, надо искать поломку.

Вероятные версии:

• криво вкручен, неисправен датчик холостого хода;
• присутствует подсос постороннего воздуха через прокладки, шланги, щели;
• ошибочно установлен угол опережения зажигания.

Попытаться отыскать, устранить неисправности. Повторить настройку заново.

Установка уровня топлива в поплавковой камере

Регулировка поплавка позволит устранить поломки, описанные в пунктах 2, 4 списка.

• Отключить, вынуть воздушный фильтр в сборе. Осмотреть. Заменить фильтрующий элемент.
• Открутить, снять крышку карбюратора, поставить на ребро.
• Изготовить измерительный шаблоны 6.5 мм, 14 мм из подручных материалов.
• Положение поплавка – лёгкое касание с шариком.
• Добиться методом подгибания язычка кронштейна меньшего эталонного зазора между плоскостью внутренней поверхности крышки и поплавком.
