КАТАЛОГ, СХЕМА И ЗАПЧАСТИ НА КОРОБКУ ПЕРЕДАЧ КПП RT-11509G, RT-11509C, RTO-11509F (FAST GEAR)

Главная \ КПП FAST GEAR \ RT-11509, RTO-11509F

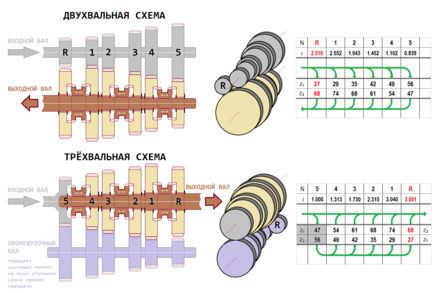

RT-11509G, RTO-11509F и RT-11509C (G4644) — это 9-ти ступенчатые несинхронизированные коробки передач Shaft Gear c двумя промежуточными валами. Данная КПП отлично подходит для использования на грузовиках, самосвалах, седельных тягачах, автокранах, а также иной специальной техники схожего характера..

Отличительные качества коробки передач КПП RT-11509, RTO-11509F

• Универсальная конструкция коробки передач, позволяющая без труда интегрировать ее на большинство известных грузовых автомобилей
• Небольшой вес
• Устойчивость к высоким нагрузкам
• Наличие коробки отбора мощности (КОМ)
• Высокая надежность деталей коробки передач
• Простое техническое обслуживание КПП, ремонт, замена запчастей

Общие технические характеристики КПП RT-11509 и RTO-11509F:

• механическая КПП
• количество передач — 9 вперед и одна передача назад
• Первая передача – 12,42
• вторая передача – 8,29
• третья передача – 6,08
• четвертая передача – 4,53
• пятая передача – 3,36
• шестая передача – 2,47
• седьмая передача — 1,81
• восьмая передача — 1,35
• девятая передача – 1,00
• передача заднего хода — 12,99
• Вес устройства без учета масла составляет 270 килограмм
• Объем заливаемого трансмиссионного масла — 12,5 литров
• Максимальный крутящий момент — 1490 Нм
• Мощность – 265/360 kw
• Длина — 945,3 мм

КПП RTO-11509F, RT-11509G и RT-11509C (ФАСТГИР) применяется на технике: Dong Feng (ДонгФенг), Beifang Benchi, FAW (ФАВ), Foton (Фотон), HOWO (ХОВО).

В НАЛИЧИИ БОЛЕЕ 180 НАИМЕНОВАНИЙ.
ТОЛЬКО КАЧЕСТВЕННЫЕ ЗАПЧАСТИ.
БЫСТРОЕ РАССМОТРЕНИЕ ЗАЯВОК.
ПОДБОР И КОНСУЛЬТАЦИЯ.
ОТГРУЗКА В ДЕНЬ ОПЛАТЫ.

ДОСТАВКА В ГОРОДА РОССИИ, КАЗАХСТАНА, УКРАИНЫ, БЕЛОРУССИИ.

Картер сцепления и коробки передач RT-11509, RTO-11509F

1	Болт универсальный	GB21-76
2	Шайба пружинная	GB93-76
3	Фланец выжимного подшипника	F91409
4	Болт универсальный	GB21-76
5	Шайба пружинная	GB93-76
6	Сальник крышки подшипника первичного вала	F91410
7	Прокладка крышки подшипника первого вала (в ремкомплекте)	14311
8	Болт картера сцепления (длинный)	Q150B1290
9	Шайба пружинная	GB93-76
10	Шпилька	C01056
11	Шайба	Q40116
12	Гайка	GB889-80
13	Пружина стопорная	9293
14	Вилка сцепления	12817
15	Болт	X-7-603
16	Выжимной подшипник	996914
17	Пружина выжимного подшипника сцепления	4425
18	Шланг смазки муфты сцепления	J75-1601033
19	Переходник	12880
20	Муфта выжимного подшипника	C04002
21	Масленка угловая	Q701B45
22	Картер сцепления	15410
23	Болт картера сцепления	Q1421238M
24	Шайба пружинная	GB93-76
25	Прокладка картера сцепления (в ремкомплекте)	20822
26	Масленка для смазки выжимного подшипника	GB1154-79-A-6
27	Втулка картера	8677
28	Шпонка полукруглая	X-6-11
29	Вал вилки сцепления	A-C04009-1
30	Крышка люка	1565
31	Болт универсальный	GB21-76
32	Болт крепления нижнего люка	Q1421225M
33	Крышка нижнего люка	16596
34	Прокладка нижнего люка (в ремкомплекте)	16929
35	Пробка	Q614B06
36	Пробка заливная	Q614B12
37	Картер КПП	18686
38	Палец фиксаторный задней крышки	14334
39	Шпилька	Q1231630
40	Шайба пружинная	GB93-76
41	Гайка шпильки (М16х1. 5)	GB52-76
42	Круглый магнит	14373
43	Пробка	Q614B06

Крышка верхняя КПП RT-11509, RTO-11509F

1	Плита верхняя КПП	F99980-C
2	Прокладка крышки (в ремкомплекте)	14918
3	Болт универсальный	GB21-76
4	Пробка заливная	Q614B12
5	Шарик стальной	GB308-84
6	Шпилька	11066
7	Пружина	F96085
8	Пружина	F96084
9	Прокладка контрольного люка	1642
10	Вал вилки включения задней передачи	16132
11	Заглушка резьбовая	8968
12	Пружина	8774
13	Палец вилки переключения заднего хода	F99671
14	Болт блокировки вилки переключения передач с отверстием в головке	3220
15	Вилка заднего хода	F99664
16	Шарик стальной	19. 05G100BGB-T308
17	Переключающий блок 1-ой и 2-ой передачи	F99588
18	Вал вилки 1-ой и 2-ой передачи	16133
19	Вилка переключения 1 и 2 передач	16135
20	Палец блокировочный вала вилки	1634
21	Вилка переключения 3-ей и 4-ой передачи	16136
22	Вал вилки переключения 3-ей и 4-ой передачи	18643
23	Переключающий блок 3-ей и 4-ой передачи	F99589
24	Кронштейн	20815
25	Болт универсальный	GB21-76

Крышка задняя КПП RT-11509, RTO-11509F

1	Прокладка задней крышки (в ремкомплекте)	14335
2	Задняя крышка КПП	F99975
3	Прокладка подшипника длинного промежуточного вала (в ремкомплекте)	17352
4	Крышка подшипника длинного промежуточного вала	17376
5	Болт универсальный	GB21-76
6	Болт универсальный	GB21-76
7	Блок подшипников	717813
8	Крышка заднего подшипника выходного вала	F99967
9	Прокладка крышки подшипника выходного вала демультипликатора (в ремкомплекте)	15532
10	Болт	Q1421075
11	Втулка оси ведомой шестерни спидометра	7992
12	Болт	Q1421075
13	Конектор	F91008
14	Палец фиксаторный задней крышки	14334
15	Датчик скорости	4202. 3843
16	Фланец выходного вала	F99900-5
17	Пыльник	F96119
18	Сальник выходного вала в комплекте	C01032
19	Сальник выходного вала в комплекте	21036
20	Шестерня ведущая спидометра	LF5-3802033
21	Шестерня ведомая спидометра	LF5-3802034
22	Кольцо уплотнительное	Z25516
23	Кольцо уплотнительное (12х1.9)	HG4-333-66
24	Шайба медная	X11511

Вал первичный КПП RT-11509, RTO-11509F

1	Гайка первичного вала	8858
2	Кольцо стопорное	C01020
3	Подшипник	150212K
4	Втулка шестерни первичного вала	16463
5	Кольцо стопорное	14750
6	Шестерня первичного вала	17568 или T115F-1701032
7	Вал первичный	19694
8	Втулка направляющая первичного вала	16566

Вал вторичный КПП RT-11509, RTO-11509F



1	Муфта переключения передач	16118
2	Шайба шестерни вторичного вала	18701
3	Шайба	14749
4	Шестерня 3-ей передачи вторичного вала	16748
5	Кольцо стопорное	14750
6	Шестерня 2-й передачи вторичного вала	16750
7	Шестерня 1-й передачи вторичного вала	JS135-1701111, 16752
8	Шестерня понижающей передачи вторичного вала	16754, JS135-1701110, JS119-1701110, JS180-1701111
9	Шестерня передачи заднего хода вторичного вала	JS135-1701109, JS119-1701109, 16756
10	Штифт (М5х14)	Q5280310
11	Ключ вторичного вала (короткий)	17109
12	Вал вторичный	18729

Вал выходной демультипликатора КПП RT-11509, RTO-11509F

1	Вал выходной демультипликатора	F99882
2	Синхронизатор демультипликатора	A-C09005
3	Шайба выходного вала	14332
4	Шайба выходного вала	14331
5	Шестерня понижающей передачи выходного вала демультипликат	19726
6	Стопорное кольцо	14327
7	Шайба шестерни понижающей передачи выходного вала демультипликат	19466
8	Гайка фланца	F96006

Вал левый и правый демультипликатора КПП RT-11509, RTO-11509F

1	Подшипник роликовый	42307E
2	Вал промежуточный демультипликатора (длинный)	18222
3	Вал промежуточный демультипликатора (длинный)	18222
4	Подшипник роликовый	192310E, NUP310EN
5	Стопорное кольцо	16723
6	Кольцо стопорное	C01020
7	Стопорное кольцо	17384

Вал промежуточный заднего хода КПП RT-11509, RTO-11509F

1	Гайка	GB890-80
2	Шайба	14283
3	Шайба упорная	14282
4	Подшипник роликовый игольчатый	14287
5	Шестерня промежуточного вала заднего хода	16757
6	Шайба чашевидная	16403
7	Вал промежуточный заднего хода	16405
8	Винт стопорный	Q2821212

Валы промежуточные левый, правый КПП RT-11509, RTO-11509F

1	Болт крепления шайбы промежуточного вала	A-C09008
2	Отбойник подшипника промежуточного вала	19668
3	Штифт цилиндрический	Q5280514
4	Подшипник шариковый (с канавкой)	370309Y
5	Стопорное кольцо	C01021
6	Кольцо стопорное промежуточного вала	19198
7	Шестерня ведущая промежуточного вала	19552 или T116E-1701066
8	Втулка промежуточного вала	C01025
9	Кольцо фрикционное	С01026
10	Шестерня 3-ей передачи промежуточного вала	16749 или T115F-1701052
11	Шестерня 2-й передачи промежуточного вала	16751
12	Шестерня 1-ой передачи промежуточного вала	16753
13	Шпонка квадратная промежуточного вала	19673
14	Шпонка	X-6-E
15	Вал промежуточный	19549
16	Подшипник роликовый	102308E
17	Кольцо стопорное промежуточного вала	14317

Шестерня ведущая демультипликатора КПП RT-11509, RTO-11509F

1	Стопорное кольцо	16763
2	Кольцо фиксаторное	C01033
3	Кольцо стопорное	16628
4	Подшипник шариковый	50118
5	Стопорное кольцо	C01019
6	Фланец фиксаторный подшипника	16138
7	Болт фланца ведущей шестерни	Q170B1022
8	Проволка стальная	1819
9	Шестерня ведущая демультипликатора	18869

Механизм управления переключением КПП RT-11509, RTO-11509F

1	Корпус механизма	F96194
2	Втулка механизма управления переключения передач	F91345
3	Пружина	F99983
4	Опора пружины	F99673
5	Втулка пружинная	F99674
6	Фиксирующее кольцо	F99675
7	Крышка	F99666
8	Болт (М8х22)	Q150B08012
9	Шайба пружинная	GB93-76
10	Вал поперечный переключения передач	F99679
11	Держатель	F99585
12	Палец цилиндрический	C03030
13	Блок управления переключением задней передачи	F99681
14	Манжета	F91444
15	Пыльник резиновый	F99669
16	Рычаг переключения передач	F96035
17	Гайка (М10х1)	GB51-76
18	Болт рычага переключения передач	Q151B1050
19	Шайба пружинная	GB93-76
20	Пробка	Q72224
21	Прокладка клапана (в ремкомплекте)	F91353
22	Клапан воздушный двойной Н-образный	F99660
23	Шайба пружинная	GB93-76
24	Болт крепления клапана к механизму	Q218B0618
25	Сапун	7935
26	Переходник	12880
27	Заглушка	Q618B01
28	Заглушка	Q618B01
29	Шланг воздушный	55518
30	Шланг воздушный	55522
31	Шланг воздушный	55523
32	Заглушка	F99670
33	Пружина	F96037
35	Болт универсальный	GB21-76
36	Шайба пружинная 10	GB859-76
37	Пробка сапуна	15276
38	Упорный винт	C03004
39	Штифт (М6х36,5)	GB879-76
40	Палец датчика нейтральной передачи	F99702
41	Датчик нейтрального положения	990. 12.71.0041
42	Шайба медная	X11511
43	Палец	15899
44	Шайба медная	X11511
45	Датчик заднего хода	791.00.71.0068, WG9100710069
46	Прокладка (в ремкомплекте)	F99672
47	Прокладка	F96140
48	Пружина	F96036

Цилиндр воздушный переключения передач демультипликатора КПП RT-11509, RTO-11509F

	Цилиндр пневматический включения делителя в сборе (двухцилиндровый)	A-C09016-1
	Цилиндр пневмотический включения делителя в сбор (одноцилиндровый)	A-C09016
1	Болт вилки демультипликатора	Q171B1250
2	Вилка демультипликатора	16775
3	Прокладка пневмоцилиндра и КОМ	14347
4	Корпус пневмоцилиндра переключения передач	16778
5	Шайба пружинная	GB93-87
6	Болт универсальный	GB21-76
7	Кольцо уплотнительное	14344
8	Вал вилки переключения демультипликатора	16993
9	Поршень цилиндра переключения передач	14341
10	Кольцо уплотнительное	14345
11	Кольцо уплотнительное	14765
12	Гайка	GB890-80
13	Прокладка крышки цилиндра	14349
14	Крышка цилиндра переключения передач демультипликатора	F99857
15	Заглушка	Q618B01
16	Шайба медная	X11511
17	Переходник	12880
18	Тройник	C03052
19	Заглушка	Q618B01

Регулятор воздушного фильтра КПП RT-11509, RTO-11509F

1	Регулятор давления воздуха	A-4740 (A-C03002)
2	Переходник	12845
3	Пробка	Q614B06
4	Болт крепления регулятора	1420660
5	Шланг воздушный	55518, 55522, 55523
6	Заглушка	Q618B01

Тормоз промежуточного вала в сборе КПП RT-11509, RTO-11509F, RTO-11509F

1	Прокладка 1684	1
2	Корпус тормоза промежуточного вала 16656	1
3	Поршень тормоза промежуточного вала 16658	1
4	Штифт упругий 6х16 GB879-76	1
5	Сальник О-образная манжета 16660	1
6	Прокладка крышки поршня тормоза промежуточного вала 16661	1
7	Крышка поршня тормоза промежуточного вала 16659	1
8	Болт с маленькой шестиугольной головкой М10×32 GB21-76	4
9	Пробка чашечная 54010	1
10	Шайба пружинная 10 GB93-76	6
11	Болт с маленькой шестиугольной головкой М10×55 GB21-76	2



КПП КАМАЗ 152 схема каталог

КПП КАМАЗ 152 схема каталог

1 1/55415/31 Болт М12х1,25-6gх90 2 1/55418/31 Болт М12х1,25-6gх120 3 1/05170/73 Шайба 12 пружинная 4 1/05200/01 Шайба плоская 12х22х3 5 870017 Болт М12х1,25-6gх180 6 1/55408/31 Болт М12х1,25-6gх50 7 142. 1700100 Коробка передач с картером сцепления в сборе

1 1/55415/31 Болт М12х1,25-6gх90 2 1/55418/31 Болт М12х1,25-6gх120 3 1/05170/73 Шайба 12 пружинная 4 1/05200/01 Шайба плоская 12х22х3 5 870017 Болт М12х1,25-6gх180 6 1/55408/31 Болт М12х1,25-6gх50 7 152.1700050 Коробка передач с делителем, управлением и деталями сцепления в сборе

1 1/13069/21 Болт М10х1,25-6gх30 2 870851 Шайба замковая 10 3 14.1701040 Крышка подшипника 4 14.1701230-01 Манжета с пружиной в сборе 5 14.1701238-01 Манжета с пружиной в сборе 6 14.1701042 Прокладка крышки первичного вала 7 14.1701035 Прокладка регулировочная 8 14.1701036 Прокладка регулировочная 9 14.1701306 Пробка сливная с магнитом в сборе 10 870511 Гайка М50х1,5LН-6Н кольцевая подшипника первичного вала 11 15.1701044 Шайба 12 15-1770190 Муфта синхронизатора 13 14.1701034 Кольцо стопорное 14 170412П Подшипник 15 15-1701027 Вал первичный коробки передач 17 15.1701025 Вал первичный в сборе 18 264706 Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец 19 870512 Гайка специальная М52х2-Л-6Н 20 14. 1701096 Кольцо маслонагнетающее 22 170412АКЛ Подшипник шариковый радиальный однорядный ГОСТ 520-89 23 142.1701030 Вал первичный 24 14.1701043 Втулка маслопропускная первичного вала 25 864711 Шарик-фиксатор БV7.938 мм 26 142.1701025 Вал первичный в сборе 27 142.1701100 Вал вторичный коробки передач в сборе 28 1/55400/23 Болт М12х1,25-6gх16 29 1/02826/60 Прокладка пробки 30 14.1701440 Указатель уровня масла в коробке передач в сборе 31 870632 Шайба уплотнительная 30х42х2 32 14.1701047 Вал промежуточный коробки передач в сборе 33 14.1701082 Блок шестерен заднего хода 34 14.1701084 Втулка промежуточная подшипников блока зубчатых колес 35 64907К Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец 36 14.1701086 Шайба упорная блока шестерен заднего хода в сборе 37 14.1701092 Ось блока шестерен заднего хода 38 870862 Шайба 11 стопорная 39 1/05168/73 Шайба 10 пружинная 40 870764 Штифт 3,6х5 41 870030 Болт 42 142.1701240 Фланец крепления кардана к вторичному валу коробки передач 43 14. 1701243 Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 44 870510 Гайка специальная М39х2-6Н 45 50412АК Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 47 141.1701242 Втулка распорная 49 141 701 036 Прокладка регулировочная 50 14.1701203 Прокладка крышки подшипника 51 14.1701205 Крышка заднего подшипника вторичного вала 52 1/55407/21 Болт М12х1,25-6gх45 53 864180 Манжета с пружиной в сборе 54 1/55414/21 Болт М12х1,25-6gх80 55 1/05170/73 Шайба 12 пружинная 56 1/05200/01 Шайба плоская 12х22х3 57 1/55404/33 Болт М12х1,25-6gх30 58 14.1701076 Планка стопорная болтов упорной шайбы 59 14.1701060 Шайба упорная 60 3610 Подшипник роликовый сферический 61 14.1701078 Стакан заднего подшипника промежуточного вала 62 14.1701075 Прокладка крышки заднего подшипника промежуточного вала 63 14.1701350 Рым-болт 64 14.1701021-01 Прокладка крышки люка привода отбора мощности коробки передач 65 14.1701020 Крышка люка привода отбора мощности коробки передач 67 1/59703/21 Болт М10х1,25-6gх16 68 1/55409/21 Болт М12х1,25-6gх55 71 14. 1701074 Крышка заднего подшипника промежуточного вала 73 4 599 391 005 Пробка сливная 74 14.1701015 Картер коробки передач 75 14.1701069 Прокладка 76 14.1701068 Крышка переднего подшипника промежуточного вала 78 1/59707/21 Болт М10х1,25-6gх25 79 15.1701072 Втулка распорная 80 870014 Болт М10х1,25-6gх28 81 15.1701040 Крышка заднего подшипника первичного вала

1 14.1701051 Шестерня третьей передачи 2 14.1701048 Вал промежуточный коробки передач 3 870823 Шпонка сегментная 10х17х55 4 14.1701067 Кольцо В40 ГОСТ 13941-86 5 76-592708М1 Подшипник роликовый радиальный с короткими цилиндрическими роликами ГОСТ-520-89 6 14.1701151 Синхронизатор 4-й и 5-й передач в сборе 7 14.1701144 Шайба упорная шестерни четвертой передачи вторичного вала 8 14.1701115 Шестерня 4-й передачи 9 14.1701285 Ролик 5,5х15,8 10 14.1701143 Втулка промежуточная роликов шестерни четвертой передачи 11 14.1701139 Втулка шестерни четвертой передачи 12 14.1701130 Шестерня третьей передачи в сборе 13 664916Е Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец 14 14. 1701150 Синхронизатор второй и третьей передачи в сборе 15 14.1701145 Шпонка замковая упорной шайбы 16 14.1701146 Пружина замковой шпонки 17 14.1701105 Вал вторичный коробки передач 19 14.1701127 Шестерня второй передачи 20 14.1701122 Шайба упорная 21 14.1701112 Шестерня первой передачи 22 664916Д Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец 23 14.1701282 Втулка шестерни первой передачи 24 14.1701280 Муфта включения первой передачи заднего хода 25 14.1701140 Шестерня заднего хода 27 14.1701278 Втулка шестерни заднего хода 28 14.1701055 Шестерня четвертой передачи 29 14.1701062 Втулка распорная зубчатых колес 4-й передачи и привода промежуточного вала 30 14.1701056 Шестерня привода промежуточного вала 31 14.1701063 Кольцо В65 ГОСТ 13942-68 32 12213КМ Подшипник роликовый

1 14.1702005-10 Механизм переключения передач в сборе 2 141 702 010 Механизм в сборе 3 14.1702200-10 Опора рычага переключения передач в сборе 4 1/21647/21 Гайка М10х1,25-6Н 5 1/05168/73 Шайба 10 пружинная 6 14. 1702122 Прокладка фланца верхней крышки 7 14.1702221-10 Шток рычага 8 1/61008/11 Гайка М8х1,25-6Н 9 1/05166/73 Шайба 8 пружинная 10 1/05196/01 Шайба плоская 8х17 11 14.1701240 Крышка 12 14.1702238 Прокладка уплотнительная крышки опоры рычага 13 14.1702246 Кольцо защитное 14 14.1702213 Сухарь опоры штока 15 14.1702234 Кольцо уплотнительное 16 864234 Кольцо уплотнительное 17 14.1702210 Опора штока 18 14.1701236 Пружина 19 1/35435/21 Шпилька М8х1,25х16х25 20 870352 Болт установочный М10х1,25-6gх45 21 870746 Штифт 22 1/07910/11 Гайка М10х1,25-6Н 23 14.1702209-10 Опора рычага переключения передач 24 14.1702222-10 Рычаг переключения передач 25 870856 Шайба замковая 12,3 26 870026 Болт М12х1,25-6gх45 27 870812 Шпонка сегментная 5х10х25 28 14.1702013 Крышка коробки передач верхняя в сборе 29 14.1702015 Крышка коробки передач верхняя 30 1/43285/01 Заглушка чашечная 16 31 14.1702090 Втулка шариков замка штока 32 14.1702022 Втулка 33 853889 Пробка транспортная 34 870024 Болт М10х1,25-6gх40 35 1/03389/26 Штифт цилиндрический 10х25 36 1/35465/21 Шпилька М10х1,25х20х30 37 1/26386/01 Шайба плоская 10,6х18х2 38 1/13070/21 Болт М10х1,25-6gх40 39 14. 1702100 Шарик 40 14.1702106 Пружина стопорного шарика 41 14.1702088 Стакан стопорного шарика механизма переключения 42 14.1702170 Сапун коробки передач в сборе 43 14.1702171 Корпус сапуна 44 14.1702173 Сетка сапуна 45 14.1702172 Колпак 46 14.1702025 Винт установочный 47 14.1702024 Вилка переключения 1-й передачи и передачи заднего хода 48 14.1702027 Вилка переключения 2-й и 3-й передач 49 14.1702029 Сухарь вилки переключения второй и третьей передач 50 14.1702033 Вилка переключения 4-ой и 5-ой передачи 51 14.1702035 Сухарь вилки переключения 4-й и 5-й передач 52 14.1702028 Головка штока вилки переключения второй и третьей передач 53 14.1702053 Головка штока вилки переключения первой передачи и заднего хода 54 14.1702074 Шток вилки переключения четвертой и пятой передач 55 14.1702064 Шток вилки переключения второй и третьей передач 56 1/43289/01 Заглушка 25 57 14.1702060 Шток вилки переключения первой передачи и заднего хода 58 870760 Штифт 5х19,5 59 864723 Шарик Б IV 9,525Н 60 14.1702129 Предохранитель включения первой передачи и заднего хода 61 141 702 127 Пружина предохранителя 62 14. 1702132 Стакан пружины предохранителя включения первой передачи и заднего хода 63 1/12880/21 Болт М10х1,25-6gх60 64 1/05108/73 Шайба пружинная 66 14.1702014 Прокладка верхней крышки коробки передач 68 14.1702184 Штифт установочный

1 14.1703005 Привод в сборе 2 14.1703006 Привод управления механизмом переключения передач в сборе 3 15.1703280 Тяга промежуточная 4 14.1703284 Кронштейн опоры промежуточной тяги управления в сборе 5 1/26386/01 Шайба плоская 10,6х18х2 6 1/05168/73 Шайба 10 пружинная 7 1/13437/21 Болт М10х1,25-6gх65 8 1/55405/21 Болт М12х1,25-6gх35 9 1/05170/73 Шайба 12 пружинная 10 1/59707/21 Болт М10х1,25-6gх25 11 1/61008/11 Гайка М8х1,25-6Н 12 1/05166/73 Шайба 8 пружинная 13 1/35431/21 Шпилька М8х1,25-16х16 14 14.1703260 Крышка опоры 15 14.1703255 Сухарь шаровой втулки 16 14.1703232 Опора 17 14.1703254 Втулка шаровая опоры 18 14.1702230 Пружина опоры штока 19 14.1703268 Пружина ограничительного шарика 20 870884 Пробка КГ 1/8″ масляного канала

1 1/05170/73 Шайба 12 пружинная 2 1/55416/21 Болт М12х1,25-6gх100 3 870026 Болт М12х1,25-6gх45 4 14. 1703264 Головка передней тяги управления 5 870812 Шпонка сегментная 5х10х25 6 14.1703266 Шарик 6V 7,144 7 14.1703268 Пружина ограничительного шарика 8 14.1703204 Опора с рычагом в сборе 9 14.1703252 Тяга передняя 10 14.1703006 Привод управления механизмом переключения передач в сборе 11 14.1703255 Сухарь шаровой втулки 12 14.1703232 Опора 13 14.1703254 Втулка шаровая опоры 14 14.1703236 Пружина 15 14.1703328 Заглушка 16 14.1703234 Чехол наконечника рычага нижний 17 14.1703274 Рычаг передней тяги управления 18 14.1703260 Крышка опоры 19 1/61008/11 Гайка М8х1,25-6Н 20 1/05166/73 Шайба 8 пружинная 21 870884 Пробка КГ 1/8″ масляного канала

1 14.1703204 Опора с рычагом в сборе 2 141 703 248 Рукоятка 3 14.1703247 Трубка 4 1/21640/11 Гайка М14х1,5-6Н 5 1/05171/77 Шайба 14 пружинная 6 14.1703246 Рычаг 7 870806 Шпонка сегментная 4х6,5х16 8 14.1703206 Опора рычага в сборе

Фото КПП КАМАЗ 152 схема каталог

Цена на КПП КАМАЗ 152 схема каталог купить в интернет-магазине

1 1/13070/21 Болт М10х1,25-6gх40 2 1/05168/73 Шайба 10 пружинная 3 14. 1702234 Кольцо уплотнительное 4 14.1703238 Рычаг наконечника 5 870812 Шпонка сегментная 5х10х25 6 14.1703219 Втулка наконечника рычага 7 14.1703240 Кронштейн в сборе 8 1/03337/16 Штифт 4х20 9 14.1703232 Опора 10 1/05166/73 Шайба 8 пружинная 11 1/60434/21 Болт М8-6gх20 12 14.1703206 Опора рычага в сборе 13 14.1703212 Наконечник 14 14.1703222 Шайба 15 14.1703225 Пружина наконечника рычага 16 14.1703227 Гайка упорная 17 14.1703216 Диск фрикционный 18 14.1703213 Диск нажимной в сборе 19 14.1703218 Пружина 20 1/05164/73 Шайба 6 пружинная 21 1/09026/21 Болт М6-6gх25 22 14.1703229 Держатель колпака 23 14.1703230 Колпачок защитный наконечника рычага переключения передач 24 1/09020/21 Болт М6-6gх12 25 14.1703217 Кольцо демпферное 26 14.1703214 Диск 27 14.1703260 Крышка опоры 28 14.1703255 Сухарь шаровой втулки 29 864234 Кольцо уплотнительное 30 14.1703254 Втулка шаровая опоры 31 14.1703236 Пружина 32 740.1108040 Втулка вала привода управления регулятором 33 14.1703242 Кронштейн рычага 34 870884 Пробка КГ 1/8″ масляного канала 35 14. 1703226 Ось 36 1/07910/11 Гайка М10х1,25-6Н 37 870356 Болт М10х1,25х54

Делитель КПП КАМАЗ 152 схема каталог

1 1/61015/11 Гайка М12х1,25-6Н 2 870856 Шайба замковая 12,3 3 15.1770244 Крышка переднего подшипника промежуточного вала 4 870851 Шайба замковая 10 5 1/13069/21 Болт М10х1,25-6gх30 6 14.1701039-40 Крышка подшипника первичного вала в сборе 7 14.1701042 Прокладка крышки первичного вала 8 14.1701035 Прокладка регулировочная 9 14.1701036 Прокладка регулировочная 10 152.1770040 Вал первичный делителя передач в сборе 11 870512 Гайка специальная М52х2-Л-6Н 12 15.1770092 Кольцо маслонагнетающее первичного вала 13 870767 Штифт 4х12 14 664913Е Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец 15 14.1701034 Кольцо стопорное 16 170314Л Подшипник шариковый радиальный однорядный ГОСТ 520-89 17 152.1770044 Вал первичный делителя передач 18 870801 Шпонка призматическая 6х8х13 19 15.1770086 Втулка заднего подшипника первичного вала 20 152. 1770050 Шестерня первичного вала делителя передач в сборе 21 14.1701306 Пробка сливная с магнитом в сборе 22 15.1770030 Картер делителя передач со втулками в сборе 23 870840 Масленка КГ/8″ 45 (45916751064) 24 14.1701350 Рым-болт 25 1/01592/06 Заглушка 28 26 14.1770038 Прокладка 27 1/60432/21 Болт М8-6gх16 28 1/05166/73 Шайба 8 пружинная 29 15.1770036 Крышка люка картера делителя передач 30 1/18006/31 Шпилька картера М16х1,5х22х45 31 1/05172/77 Шайба 16 пружинная 32 1/21641/21 Гайка М16х1,5-6Н 33 152.1770160 Синхронизатор делителя передач в сборе 34 15.1770034 Прокладка картера делителя передач 35 15.1770210-01 Вал промежуточный делителя передач в сборе 36 15.1770256 Гнездо заднего подшипника промежуточного вала 37 1/33013/01 Винт М6-6gх16 38 292213К1М Подшипник роликовый 39 14.1601030 Крышка картера сцепления верхняя 40 15-1770214 Вал промежуточный делителя передач 41 15-1770216 Шестерня промежуточного вала 42 152.1770010-40 Делитель передач с управлением в сборе 43 1/04830/11 Штифт 12х35 44 1/18004/21 Шпилька М16х1,5х22х35 45 70-50409АК Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 46 15. 1770236 Кольцо упорное переднего подшипника 47 15.1770238 Шайба упорная 48 1/35301/21 Шпилька М12х1,25х18х30 49 15.1770239 Планка стопорная 50 1/55404/33 Болт М12х1,25-6gх30 51 15.1770248 Прокладка крышки переднего подшипника промежуточного вала 52 15.1770246 Кольцо уплотнительное крышки подшипника 53 14.1601022 Крышка смотрового люка сцепления нижняя 54 14.1601018 Крышка картера сцепления

1 15.1771010 Механизм переключения делителя передач в сборе 2 15.1771026 Прокладка корпуса механизма переключения 3 15.1771062 Фиксатор штока механизма переключения 4 15.1771064 Пружина фиксатора штока 5 870854 Шайба специальная 12,5 6 870026 Болт М12х1,25-6gх45 7 870812 Шпонка сегментная 5х10х25 8 15.1771114 Валик вилки переключения 9 1/03389/26 Штифт цилиндрический 10х25 10 1/59709/21 Болт М10х1,25-6gх35 11 870855 Шайба специальная 10,5 12 15.1771094 Вилка механизма переключения делителя передач 13 14.1702029 Сухарь вилки переключения второй и третьей передач 14 15.1771122 Рычаг механизма переключения 15 1/26386/01 Шайба плоская 10,6х18х2 16 1/05168/73 Шайба 10 пружинная 17 1/59713/21 Болт М10х1,25-6gх75

1 1/43289/01 Заглушка 25 2 870013 Болт установочный М14х1,5-6Нх50 3 1/07913/11 Гайка низкая М14х1,5-6Н 4 15. 1771010 Механизм переключения делителя передач в сборе 5 15.1771024 Корпус механизма переключения делителя передач 6 1/35433/21 Шпилька М8х1,25х16х20 7 14.1702232 Кольцо уплотнительное 8 870634 Шайба плоская 26х41,5х1,5 9 15.1771032 Кольцо Б42 ГОСТ 13943-86 10 15.1771050 Поршень цилиндра механизма переключения с манжетами в сборе 11 15.1771076 Прокладка крышки цилиндра 12 15.1771074 Крышка цилиндра 13 1/05166/73 Шайба 8 пружинная 14 1/61008/11 Гайка М8х1,25-6Н 15 15.1771056-10 Манжета поршня цилиндра 16 15.1771054-10 Поршень цилиндра механизма переключения 17 1/05164/73 Шайба 6 пружинная 18 15.1771034 Крышка смотрового люка 19 15.1771036 Прокладка крышки смотрового люка 20 15.1771042 Дроссель 21 1/35439/21 Шпилька М8х1,25х16х45

1 1/60436/21 Болт М8-6gх25 2 1/05166/73 Шайба 8 пружинная 3 15.1772132 Кран управления делителем передач с тросом в сборе 4 15.1772181 Втулка предохранительной трубки 5 15.1772224 Хомут крепления троса 6 1/32694/01 Винт М4-6gх18 7 1/26010/73 Шайба волнистая 4 8 15. 1772190 Корпус переключения крана управления в сборе 9 1/26052/73 Шайба зубчатая 5 10 1/32740/01 Винт М5-6gх12 11 864736 Шарик Б5 12 15.1772206 Пружина фиксатора переключателя 13 15.1772218 Крышка корпуса переключателя верхняя 14 870514 Гайка М12х1,25-6Н 15 15.1772202 Переключатель крана управления делителем 16 15.1772212 Крышка корпуса переключателя боковая в сборе 17 15.1772214 Винт установочный корпуса переключателя 18 870771 Штифт цилиндрический 8х16 19 15.1772052 Кольцо уплотнительное 20 15-1772040 Клапан включения делителя передач в сборе 21 1/05196/01 Шайба плоская 8х17 23 1/60444/21 Болт М8-6gх60 24 1/60432/21 Болт М8-6gх16 25 15.1772072 Направляющая упора клапана 26 15.1772080 Упор клапана включения делителя передач в сборе 27 15.1772320 Воздухопровод заднего цилиндра воздухораспределителя 28 15.1772270 Воздухопровод от редукционного клапана к крану управления и клапану включения делителя 29 15.1772300 Воздухопровод переднего цилиндра воздухораспределителя 30 15.1772026 Прокладка корпуса воздухораспределителя 31 15. 1772010 Воздухораспределитель механизма переключения в сборе 32 1/61008/11 Гайка М8х1,25-6Н 35 15.1772336 Скоба крепления воздухопроводов 36 15.1772290 Воздухопровод от клапана включения к воздухораспределителю 37 1/09026/21 Болт М6-6gх25 38 1/05164/73 Шайба 6 пружинная 39 15.1772100 Клапан редукционный управления механизмом в сборе 40 15.1772356 Воздухопровод в сборе 41 15.1772360 Воздухопровод в сборе 42 15.1772350 Воздухопровод в сборе 43 15.1772326 Колодка крепления наконечников воздухопроводов 44 1/60440/21 Болт М8-6gх40 45 870007 Болт М10х1,25-6gх23 46 1/02844/60 Прокладка уплотнительная 10х16х1,5

1 15.1772010 Воздухораспределитель механизма переключения в сборе 2 15.1772025 Гнездо золотника 3 15.1772034 Кольцо уплотнительное золотника 4 15.1772032 Золотник воздухораспределителя 5 870640 Шайба плоская 12х34,5х1,2 6 15.1772036 Поршень воздухораспределителя 7 740.1003439 Кольцо уплотнительное 8 15.1772038 Прокладка цилиндра 9 15.1772028 Цилиндр воздухораспределителя 10 1/05164/73 Шайба 6 пружинная 11 870003 Болт М6-6gх20 12 15. 1772380 Ввертыш 13 1/02800/60 Прокладка уплотнительная 14х20х1,5 14 15.1772024 Корпус

1 15.1772046 Шток клапана 2 15.1772122 Корпус пружины впускного клапана 3 1/02795/60 Прокладка прямоугольного сечения 22х28х1 4 15.1772124 Пружина впускного клапана 5 15.1772050 Клапан впускной в сборе 6 15.1772044-01 Корпус клапана включения делителя передач 7 15.1772048 Пружина штока клапана 8 15.1772370 Сапун с клапаном в сборе 9 15.1772373 Колпак корпуса сапуна 10 15.1772376 Пружина 11 15.1772375 Шайба клапана 12 15.1772374 Клапан сапуна 13 15.1772372 Корпус 14 151 772 068 Пылепредохранитель штока 15 15.1772058 Ограничитель штока клапана 16 1/07342/01 Шплинт разводной 2х15 17 15.1772052 Кольцо уплотнительное 18 1/09024/21 Болт М6-6gх20 19 1/05164/73 Шайба 6 пружинная 20 15.1772062 Крышка клапана 21 15.1772066 Прокладка крышки цилиндра 22 870633 Шайба плоская 11х24х1,2 23 15.1772040-01 Клапан включения делителя передач в сборе

1 15.1772100 Клапан редукционный управления механизмом в сборе 2 15. 1772116 Гайка накидная корпуса 3 870620 Шайба плоская регулировочная 4 15.1772118 Крышка корпуса 5 15.1772126 Пружина уравновешивающая 6 15.1772127 Шайба уравновешивающей пружины 7 15.1772122 Корпус пружины впускного клапана 8 1/02795/60 Прокладка прямоугольного сечения 22х28х1 9 15.1772124 Пружина впускного клапана 10 15.1772050 Клапан впускной в сборе 11 15.1772112 Корпус редукционного клапана 12 15.1772380 Ввертыш 13 1/02800/60 Прокладка уплотнительная 14х20х1,5 14 15.1772123 Шток впускного клапана 15 15.1772125 Диафрагма редукционного клапана

1 15.1772132 Кран управления делителем передач с тросом в сборе 2 15.1772034 Кольцо уплотнительное золотника 3 15.1772164 Золотник крана 4 1/11954/73 Шайба 5 пружинная 5 870515 Гайка кольцевая М5-6Н 6 15.1772176 Наконечник троса 7 15.1772183 Трос крана со втулкой в сборе 8 15.1772172 Крышка 9 15.1772174 Оболочка направляющая с гайками в сборе 10 1/60434/21 Болт М8-6gх20 11 1/05166/73 Шайба 8 пружинная 12 15.1772173 Прокладка крышки крана 13 15. 1772166 Гнездо золотника 14 15.1772144 Корпус крана 15 15.1772168 Фильтр крана в сборе 16 15.1772150 Кольцо упорное

КПП КАМАЗ 152 с делителем

По марке грузового автомобиля не всегда можно определить, какая коробка передач на нем установлена. Каждый автомобилист знает, что при выпуске определенной модели, происходит модернизация и улучшение комплектации. Завод постоянно дорабатывает, выпускаемые машины. КПП КАМАЗ 152 сейчас устанавливают на такие модели как 5320, 55102, 5511, 5410 и другие. Автомобили этой марки работают на шасси 5320. На этой базе выпускается бортовой грузовик, тягач, колхозник, а также самосвал. На некоторых линейках выпускаемых машин, например, 55111, 53229, 43253, наоборот КПП КАМАЗ 152 устанавливали на более ранних модификациях. Позже их заменили на импортные аналоги. Если же рассматривать авто 53215, то его изначально комплектовали двумя разными видами. Таким образом, КПП КАМАЗ 152 устанавливается также на тягачах, которые используют в автопоездах. Поэтому, готовясь к капитальному ремонту, либо к замене этой дорогостоящей и важной детали, необходимо точно знать, какая коробка передач установлена на данном конкретном автомобиле.

Конечно, сразу нужно отметить, что ремонт узлов такой значимости и сложности, должен выполнять высококвалифицированный специалист-автомеханик. Водитель не может досконально разбираться и быть узконаправленным мастером, абсолютно во всех сферах, которые касаются ремонта автомобиля. Разберемся во всем подробнее. КПП КАМАЗ 152 стали выпускать взамен пятнадцатой модификации. Замена позволила улучшить тяговые качества агрегата. Также облегчила его управляемость, так как уменьшилась частота ручного переключения. Отличительной особенностью новой конструкции стало усиление шлицов первичного вала делителя, удаление замкового устройства в одном из соединений, расширение зубчатого венца шестерни и много других модернизированных изменений. КПП КАМАЗ 152 представляет собой основную пяти ступенчатую коробку и передний двухступенчатый редуктор. В результате работы узла, двигатель выдает высшие и пониженные передачи. Эта конфигурация имеет десять передних и две задних передачи хода. Вес всей конструкции в сборе составляет 322 килограмма. При ремонте узла применяются общепринятые стандарты. Для долгого и продуктивного функционирования используют качественные специализированные масла, и, конечно, вовремя их заменяют и добавляют.

Страница обновлена 25 сентября 2022 года

Доставка КПП КАМАЗ 152 схема каталог по РФ

Отправляем КПП КАМАЗ 152 схема каталог автотранспортными предприятиями Экспедиция Плюс, Экспресс Доставка, ООО ТЭК СКОРОСТЬ, ЮгТрансЛогистик, ООО СИБАВТОТРАНС, Логитэк, СДЭК, Ратэк, ЖелДорЭкспедиция, ПЭК, Возовоз в каждый город Российской Федерации: Анапа Волхов. Котлас Белгород Елец Новотроицк Темрюк Лобня Кострома Клин Верхняя Пышма Челябинск Щелково Малоярославец Тюмень Мегион Балашиха Междуреченск Домодедово Белореченск. Туймазы Иркутск Кузнецк Когалым. Воскресенск Барнаул Клинцы Мелеуз Бердянск Полтава Рыбинск Самара Стрежевой Первоуральск Люберцы Сатка. Ростов-на-Дону Гродно Пермь Димитровград Краснокамск Каменское Ногинск Рязань Алматы Железногорск Солнечногорск Новочеркасск Ханты-Мансийск Мурманск Асбест Лангепас Чита. Тайшет Киров Серпухов Воркута Екатеринбург Карпинск Черкассы Тула Геленджик Алейск Аксай Беломорск Губкинский Бузулук. Усть-Кут Таганрог Киселёвск Коломна Чехов Салехард Раменское Троицк Степногорск Пыть-Ях Ужгород. Шебекино Сызрань. Набережные Челны Белебей Астрахань Хабаровск. Кириши Буденновск Вышгород Шахты Североуральск Южно-Сахалинск Химки Атырау. Белогорск Лубны Балаково Углегорск Саратов Оленегорск Воронеж Нижнеудинск Петропавловск Лысьва Владимир Ломоносов Невинномысск Россошь Тайынша Стерлитамак Иваново. Павлово Ирбит Хасавюрт Архангельск. Волгоград. Псков Саранск Железнодорожный Ангарск Усинск Новошахтинск Волгодонск Инта Вознесенск Актобе. Ставрополь Пушкино Краснотурьинск Александров Октябрьский Великие Луки Сибай Чудово Комсомольск-на-Амуре Новый Уренгой Уфа. Чебоксары. Краснодар Лиски. Копейск Ачинск. Холмск Георгиевск Петрозаводск Губкин. Керчь Брянск Серов Черняховск Семей Миасс Чернигов Пятигорск Каспийск Уральск Костанай Вологда Энгельс Шадринск Лесосибирск Нижний Новгород Армавир Мирный Нягань Кодинск Гагарин. Советский Гай Караганда Печора Всеволожск Арсеньев Берёзовский Красноуфимск Артём. Старый Оскол Сергиев Посад Брест Кубинка Алексеевка Каменск-Уральский Владивосток Кстово Муром Запорожье Астана Оренбург Радужный Владикавказ Дзержинск Тамбов Минусинск Подольск Ревда Волжский Тверь Кандалакша Ноябрьск Белая Калитва Ишим Кызыл Славянск Жезказган Дмитров Щербинка Майкоп. Злынка Могилёв Новомосковск Минеральные Воды Бердск Витебск Ивантеевка. Нижний Тагил Выборг Сокол Прокопьевск Усть-Илимск Новоуральск Великий Устюг Бийск Урюпинск. Мытищи Липецк Черновцы Нижневартовск Бор Грозный Черкесск Якутск Кумертау Калуга Баянаул Москва Новодвинск Курган Мыски. Ишимбай Ефремов Нерюнгри Электросталь Ижевск Сыктывкар Пенза Калининград Курск Ейск Волоколамск Сертолово Луховицы Абай Кандыагаш Тобольск Зеленоград Ялта. Семикаракорск Камышин. Магадан Глазов Снежинск Белорецк Рудный Симферополь Крымск Качар Кимры Кемерово Ессентуки Цимлянск Торжок Ульяновск Алдан Новокузнецк Элиста Йошкар-Ола Орск Череповец Балашов Нефтеюганск Северобайкальск Югорск Выкса Соликамск Звенигород Казань Сланцы Улан-Удэ Белоярский Новосибирск Нальчик. Мичуринск Братск. Зеленодольск Ухта Арзамас Тында Тулун Жуковский Красноярск Магнитогорск Сочи Апатиты Биробиджан Абакан Тихорецк Уссурийск Ростов. Новороссийск Златоуст Ленск Ржев Благовещенск Воткинск Луга Шымкент. Омск Чебаркуль Северодвинск Апшеронск Днепр Кирово-Чепецк Махачкала Надым Солигорск Нефтекамск Отрадный Тольятти Ярославль Королёв Санкт-Петербург Норильск Великий Новгород Тараз Севастополь Искитим Кокшетау Орёл Орехово-Зуево Павлодар Смоленск Колпино Назрань Томск Сургут Салават Гатчина Коркино

Cell Cycle Checkpoint Diagram Quiz

Science

»

Изображение викторина

от Jafranks

2 078 играет

Слишком мало (вы: не рейтинг)

FRIES

6 [?

. 22, 2022 — 00:00

Существует рабочий лист для печати , доступный для , загрузите здесь , чтобы вы могли пройти тест с ручкой и бумагой.

Осталось

Правильно

Нажмите кнопку воспроизведения!

0%

0: 00. 0

ВЫКАЗАТЬ

Еще раз

Ваша скалеральная карта

Скамерная карта Чемпиона

Время

0: 00.0

Ваша игра должна быть опубликована, чтобы сэкономить!

Всего очков





Текущий рейтинг

—

Сегодняшние очки

Игровые очки

6

Необходимо 100%

Что-то другое?

14p Введите ответ

5p Multiple-Choice

28p Image Quiz

Next Game »

Other Games of Interest

Functional Groups

Creator

Vesha

Quiz Type

Image Quiz

Value

15 points

Played

56,701 раз

Играть сейчас

Добавить в плейлист

Добавить в турнир

Биогеохимические циклы

Creator

jafranks

Викторина типа

Matching Game

Значение

12 очков

играет

13 Times

Play Now

Добавить в плейлист

Добавить в турнир

Learn Learn

.

Тип теста

Тест с изображением

Значение

13 баллов

Сыграно

56 142 раза

Играть сейчас

Добавить в плейлист

0003

Add to tournament

Flower Diagram

Creator

CheerChick

Quiz Type

Image Quiz

Value

9 points

Played

145,959 times

Play Now

Add to playlist

Добавить в турнир

Большеберцовая и малоберцовая кости Викторина

Создатель

Бургман

Тип викторины

Викторина с изображением

Значение

8 очков

Played

47,063 times

Play Now

Add to playlist

Add to tournament

Eye

Creator

mcscole

Quiz Type

Image Quiz

Value

15 points

Played

95 460 раз

Играть сейчас

Добавить в плейлист

Добавить в турнир

Global Winds

Creator

cdlamont

Quiz Type

Image Quiz

Value

13 points

Played

101,620 times

Play Now

Add to playlist

Add to tournament

Nail Structure

Creator

miriblue18

Quiz Тип

Тест с изображением

Значение

11 очков

Сыграно

67 877 раза

Играть сейчас

Добавить в плейлист

0002 Добавить в турнир

Tilt & Seasonsec

Creator

Branditolley

Викторина типа

Изображение викторина

играет

38,292 Times

. Добавить в турнир

Типы облаковEC

Creator

Sunny1

Quiz Type

Image Quiz

Value

12 очков

Играли

529,191 times

Play Now

Add to playlist

Add to tournament

Parts of a Pig

Creator

isenbergn

Quiz Type

Image Quiz

Value

27 points

Played

43,588 раз

Играть сейчас

Добавить в плейлист

Добавить в турнир0003

Quiz Type

Image Quiz

Value

15 points

Played

102,178 times

Play Now

Add to playlist

Add to tournament

Brain Labeling

Creator

preyes13

Тип викторины

Викторина с изображением

Значение

11 баллов

Сыграно

30 930 раза

Играть сейчас

Добавить в плейлист

Добавить в турнир

Последние действия викторины

• незарегистрированный игрок играл в игру 2 дня назад
• незарегистрированных игрока играли в игру 3 дня назад
• незарегистрированных игрока играли в игру 3 дня назад
• незарегистрированных игрока играли в игру 1 неделю назад
• незарегистрированных игрока играли в игру 2 недели назад
• Ан незарегистрированных игрока играли 2 недели назад
• незарегистрированных игрока играли в игру 2 недели назад
• незарегистрированных игрока играли в игру 2 недели назад

Диаграмма контрольных точек клеточного цикла — Информация о викторине

Это онлайн-викторина под названием Диаграмма контрольных точек клеточного цикла

Здесь можно загрузить рабочий лист для печати, чтобы вы могли пройти тест с ручкой и бумагой.

Войдите, чтобы заработать баллы

Загрузка…

Контрольные точки клеточного цикла | Биология для специальностей I

Определите и объясните важные контрольные точки, через которые клетка проходит в течение клеточного цикла

Как мы только что узнали, клеточный цикл — довольно сложный процесс. Чтобы убедиться, что все идет правильно, в цикле есть контрольные точки. Давайте узнаем об этом и о том, как они помогают контролировать клеточный цикл.

Цели обучения

• Определение важных контрольных точек в делении клеток
• Объясните, как ошибки в клеточном делении связаны с раком

Продолжительность клеточного цикла сильно варьирует даже в клетках одного организма. У людей частота обновления клеток колеблется от нескольких часов в раннем эмбриональном развитии до в среднем от двух до пяти дней для эпителиальных клеток и до всей человеческой жизни, проводимой в G ₀ специализированными клетками, такими как нейроны коры. или клеток сердечной мышцы. Также различается время, которое клетка проводит в каждой фазе клеточного цикла. При выращивании быстроделящихся клеток млекопитающих в культуре (вне организма при оптимальных условиях выращивания) продолжительность цикла составляет около 24 часов. В быстро делящихся клетках человека с 24-часовым клеточным циклом G 9Фаза 0481 1 длится примерно девять часов, фаза S длится 10 часов, фаза G ₂ длится около четырех с половиной часов, а фаза М длится примерно полчаса. У ранних эмбрионов плодовых мушек клеточный цикл завершается примерно за восемь минут. Время событий в клеточном цикле контролируется механизмами, которые являются как внутренними, так и внешними по отношению к клетке.

Регуляция клеточного цикла внешними событиями

Как инициация, так и ингибирование клеточного деления запускаются внешними по отношению к клетке событиями, когда она собирается начать процесс репликации. Событие может быть таким простым, как гибель соседней клетки, или столь масштабным, как высвобождение гормонов, стимулирующих рост, таких как гормон роста человека (HGH). Недостаток гормона роста может подавлять деление клеток, что приводит к карликовости, тогда как избыток гормона роста может привести к гигантизму. Скученность клеток также может препятствовать делению клеток. Другим фактором, который может инициировать клеточное деление, является размер клетки; по мере роста клетки она становится неэффективной из-за уменьшающегося отношения поверхности к объему. Решение этой проблемы — разделить.

Каким бы ни был источник сообщения, ячейка получает сигнал, и ряд событий внутри ячейки позволяет ей перейти в интерфазу. Двигаясь вперед от этой точки инициации, каждый параметр, требуемый на каждой фазе клеточного цикла, должен быть соблюден, иначе цикл не может развиваться.

Регулирование на внутренних контрольно-пропускных пунктах

Очень важно, чтобы полученные дочерние клетки были точными копиями родительской клетки. Ошибки в удвоении или распределении хромосом приводят к мутациям, которые могут передаваться каждой новой клетке, полученной из аномальной клетки. Чтобы предотвратить дальнейшее деление скомпрометированной клетки, существуют механизмы внутреннего контроля, которые действуют на трех основных контрольных точках клеточного цикла. Контрольная точка — это одна из нескольких точек эукариотического клеточного цикла, в которой продвижение клетки к следующей стадии цикла может быть остановлено до тех пор, пока условия не станут благоприятными. Эти контрольные точки происходят ближе к концу G ₁ , при переходе G ₂ /M и во время метафазы (рис. 1).

Рисунок 1. Клеточный цикл контролируется в трех контрольных точках. Целостность ДНК оценивается на контрольно-пропускном пункте G ₁ . Правильная дупликация хромосом оценивается в контрольной точке G ₂ . Прикрепление каждой кинетохоры к волокну веретена оценивают в контрольной точке М.

Контрольная точка G

₁

Контрольная точка G ₁ определяет, все ли условия благоприятны для продолжения деления клеток. G 9Контрольная точка 0481 1 , также называемая точкой рестрикции (у дрожжей), представляет собой точку, в которой клетка необратимо вступает в процесс клеточного деления. Внешние воздействия, такие как факторы роста, играют большую роль в переносе клетки через контрольную точку G ₁ . В дополнение к адекватным запасам и размеру клеток, на контрольной точке G ₁ проводится проверка на наличие повреждений геномной ДНК. Ячейка, которая не соответствует всем требованиям, не будет допущена к этапу S. Клетка может остановить цикл и попытаться исправить проблемное состояние или перейти в G9.0481 0 и ждите дальнейших сигналов, когда условия улучшатся.

Контрольная точка G

₂

Контрольная точка G ₂ блокирует вступление в митотическую фазу, если не выполняются определенные условия. Как и в контрольной точке G ₁ , оценивают размер клеток и запасы белка. Однако наиболее важная роль контрольной точки G ₂ заключается в обеспечении того, чтобы все хромосомы были реплицированы и реплицированная ДНК не была повреждена. Если механизмы контрольных точек обнаруживают проблемы с ДНК, клеточный цикл останавливается, и клетка пытается либо завершить репликацию ДНК, либо восстановить поврежденную ДНК.

Контрольная точка М

Контрольная точка М возникает в конце метафазной стадии кариокинеза. Контрольная точка М также известна как контрольная точка веретена, потому что она определяет, правильно ли все сестринские хроматиды прикреплены к микротрубочкам веретена. Поскольку разделение сестринских хроматид во время анафазы является необратимым этапом, цикл не будет продолжаться до тех пор, пока кинетохоры каждой пары сестринских хроматид не будут прочно прикреплены по крайней мере к двум нитям веретена, отходящим от противоположных полюсов клетки.

Посмотрите, что происходит на контрольных точках G ₁ , G ₂ и M, загрузив эту анимацию клеточного цикла.

Молекулы-регуляторы клеточного цикла

Помимо внутренне контролируемых контрольных точек, существуют две группы внутриклеточных молекул, регулирующих клеточный цикл. Эти регуляторные молекулы либо способствуют переходу клетки к следующей фазе (позитивная регуляция), либо останавливают цикл (негативная регуляция). Молекулы-регуляторы могут действовать индивидуально или влиять на активность или продукцию других регуляторных белков. Следовательно, выход из строя одного регулятора может почти не влиять на клеточный цикл, особенно если одно и то же событие контролируется более чем одним механизмом. И наоборот, эффект недостаточного или нефункционирующего регулятора может быть широким и, возможно, фатальным для клетки, если затрагиваются несколько процессов.

Позитивная регуляция клеточного цикла

Две группы белков, называемых циклинами и циклин-зависимыми киназами (Cdks), отвечают за продвижение клетки через различные контрольные точки. Уровни четырех циклиновых белков колеблются на протяжении клеточного цикла по предсказуемой схеме (рис. 2). Повышение концентрации белков циклинов вызывается как внешними, так и внутренними сигналами. После перехода клетки на следующую стадию клеточного цикла происходит деградация циклинов, которые были активны на предыдущей стадии.

Рисунок 2. Концентрации белков циклинов изменяются на протяжении клеточного цикла. Существует прямая корреляция между накоплением циклина и тремя основными контрольными точками клеточного цикла. Также обратите внимание на резкое снижение уровня циклина после каждой контрольной точки (переход между фазами клеточного цикла), поскольку циклин расщепляется цитоплазматическими ферментами. (кредит: модификация работы «WikiMiMa»/Wikimedia Commons)

Циклины регулируют клеточный цикл только тогда, когда они тесно связаны с Cdks. Чтобы быть полностью активным, комплекс Cdk/циклин также должен быть фосфорилирован в определенных местах. Как и все киназы, Cdks представляют собой ферменты (киназы), которые фосфорилируют другие белки. Фосфорилирование активирует белок, изменяя его форму. Белки, фосфорилированные Cdks, участвуют в переходе клетки к следующей фазе (рис. 3). Уровни белков Cdk относительно стабильны на протяжении клеточного цикла; однако концентрации циклина колеблются и определяют, когда образуются комплексы Cdk/циклин. Различные циклины и Cdks связываются в определенных точках клеточного цикла и, таким образом, регулируют различные контрольные точки.

Рисунок 3. Циклинзависимые киназы (Cdks) — это протеинкиназы, которые при полной активации могут фосфорилировать и, таким образом, активировать другие белки, которые продвигают клеточный цикл после контрольной точки. Чтобы полностью активироваться, Cdk должен связываться с белком циклином, а затем фосфорилироваться другой киназой.

Поскольку циклические колебания уровней циклина основаны на времени клеточного цикла, а не на конкретных событиях, регуляция клеточного цикла обычно происходит либо только молекулами Cdk, либо комплексами Cdk/циклин. Без определенной концентрации полностью активированных комплексов циклин/Cdk клеточный цикл не может проходить через контрольные точки.

Хотя циклины являются основными регуляторными молекулами, определяющими поступательный импульс клеточного цикла, существует несколько других механизмов, которые точно настраивают ход цикла с негативными, а не позитивными эффектами. Эти механизмы по существу блокируют развитие клеточного цикла до тех пор, пока проблемные состояния не будут устранены. Молекулы, препятствующие полной активации Cdk, называются ингибиторами Cdk. Многие из этих молекул-ингибиторов прямо или косвенно контролируют конкретное событие клеточного цикла. Блокировка, помещенная на Cdks молекулами ингибитора, не будет удалена до тех пор, пока не завершится конкретное событие, которое отслеживает ингибитор.

Негативная регуляция клеточного цикла

Вторая группа молекул, регулирующих клеточный цикл, представляет собой негативные регуляторы. Отрицательные регуляторы останавливают клеточный цикл. Помните, что при позитивной регуляции активные молекулы вызывают прогресс цикла.

Наиболее изученными негативными регуляторными молекулами являются белок ретинобластомы (Rb), p53 и p21. Белки ретинобластомы представляют собой группу белков-супрессоров опухолей, распространенных во многих клетках. Обозначения 53 и 21 относятся к функциональной молекулярной массе белков (p) в килодальтонах. Многое из того, что известно о регуляции клеточного цикла, получено из исследований, проведенных с клетками, утратившими регулирующий контроль. Было обнаружено, что все три из этих регуляторных белков повреждены или нефункциональны в клетках, которые начали бесконтрольно реплицироваться (стали раковыми). В каждом случае основной причиной неконтролируемого прохождения клеточного цикла была дефектная копия регуляторного белка.

Rb, p53 и p21 действуют преимущественно на КПП G ₁ . p53 является многофункциональным белком, который оказывает большое влияние на готовность клетки к делению, потому что он действует, когда в клетках есть поврежденная ДНК, которая проходит подготовительные процессы во время G ₁ . Если обнаруживается поврежденная ДНК, p53 останавливает клеточный цикл и привлекает ферменты для восстановления ДНК. Если ДНК не может быть восстановлена, p53 может вызвать апоптоз или самоубийство клеток, чтобы предотвратить дублирование поврежденных хромосом. По мере повышения уровня p53 запускается производство p21. p21 обеспечивает остановку цикла, продиктованного p53, путем связывания и ингибирования активности комплексов Cdk/циклин. По мере того, как клетка подвергается большему стрессу, накапливаются более высокие уровни p53 и p21, что снижает вероятность того, что клетка перейдет в S-фазу.

Rb оказывает регулирующее влияние на другие белки-положительные регуляторы. Главным образом, Rb контролирует размер клеток. В активном дефосфорилированном состоянии Rb связывается с белками, называемыми факторами транскрипции, чаще всего с E2F (рис. 4). Факторы транскрипции «включают» определенные гены, позволяя производить белки, кодируемые этим геном. Когда Rb связывается с E2F, блокируется продукция белков, необходимых для перехода G ₁ /S. По мере увеличения размера клетки Rb медленно фосфорилируется, пока не станет инактивированным. Rb высвобождает E2F, который теперь может включать ген, производящий переходный белок, и этот конкретный блок снимается. Чтобы ячейка прошла каждую из контрольных точек, все положительные регуляторы должны быть «включены», а все отрицательные регуляторы должны быть «выключены».

Практический вопрос

Рисунок 4. Rb останавливает клеточный цикл и освобождает его от удержания в ответ на рост клеток.

Rb и другие белки, негативно регулирующие клеточный цикл, иногда называют супрессорами опухолей. Как вы думаете, почему для этих белков подходит название «опухолесупрессор»?

Показать ответ

Рак и клеточный цикл

Рак включает множество различных заболеваний, вызываемых общим механизмом: неконтролируемым ростом клеток. Несмотря на избыточность и перекрывающиеся уровни контроля клеточного цикла, ошибки случаются. Одним из критических процессов, отслеживаемых механизмом наблюдения за контрольными точками клеточного цикла, является правильная репликация ДНК во время S-фазы. Даже когда все элементы управления клеточным циклом полностью функциональны, небольшой процент ошибок репликации (мутаций) будет передан дочерним клеткам. Если изменения в последовательности нуклеотидов ДНК происходят в кодирующей части гена и не исправляются, возникает мутация гена. Все виды рака начинаются, когда генная мутация приводит к дефектному белку, который играет ключевую роль в репродукции клеток. Изменения в клетке, возникающие в результате деформированного белка, могут быть незначительными: возможно, небольшая задержка в связывании Cdk с циклином или с белком Rb, который отсоединяется от своей ДНК-мишени, оставаясь при этом фосфорилированным. Однако даже незначительные ошибки могут способствовать более легкому совершению последующих ошибок. Снова и снова небольшие неисправленные ошибки передаются от родительской клетки к дочерним клеткам и усиливаются по мере того, как каждое поколение производит больше нефункциональных белков из неисправленных повреждений ДНК. В конце концов, скорость клеточного цикла увеличивается по мере снижения эффективности механизмов контроля и восстановления. Неконтролируемый рост мутировавших клеток опережает рост нормальных клеток в этой области, и опухоль (~ oma ).

Протоонкогены

Гены, кодирующие регуляторы положительного клеточного цикла, называются протоонкогенами . Протоонкогены — это нормальные гены, которые при определенных мутациях становятся онкогенами , генами, вызывающими превращение клетки в раковую. Рассмотрим, что может произойти с клеточным циклом в клетке с недавно приобретенным онкогеном. В большинстве случаев изменение последовательности ДНК приводит к менее функциональному (или нефункциональному) белку. Результат вреден для клетки и, вероятно, помешает клетке завершить клеточный цикл; однако организму не наносится вред, потому что мутация не будет перенесена. Если клетка не может воспроизводиться, мутация не распространяется и ущерб минимален. Однако иногда мутация гена вызывает изменение, которое увеличивает активность положительного регулятора. Например, мутация, которая позволяет активировать Cdk без взаимодействия с циклином, может подтолкнуть клеточный цикл к контрольной точке до того, как будут выполнены все необходимые условия. Если полученные дочерние клетки будут слишком повреждены, чтобы подвергаться дальнейшим клеточным делениям, мутация не будет распространяться, и организму не будет нанесено никакого вреда. Однако, если атипичные дочерние клетки способны подвергаться дальнейшим клеточным делениям, последующие поколения клеток, вероятно, будут накапливать еще больше мутаций, некоторые, возможно, в дополнительных генах, регулирующих клеточный цикл.

Ген Cdk в приведенном выше примере является лишь одним из многих генов, которые считаются протоонкогенами. В дополнение к белкам, регулирующим клеточный цикл, любой белок, влияющий на цикл, может быть изменен таким образом, чтобы перекрыть контрольные точки клеточного цикла. Онкоген — это любой ген, изменение которого приводит к увеличению скорости прогрессирования клеточного цикла.

Гены-супрессоры опухолей

Как и протоонкогены, многие белки, регулирующие негативный клеточный цикл, были обнаружены в клетках, ставших раковыми. Гены-супрессоры опухолей представляют собой сегменты ДНК, которые кодируют негативные регуляторные белки, тип регуляторов, которые при активации могут предотвратить неконтролируемое деление клетки. Коллективная функция наиболее изученных белков генов-супрессоров опухолей, Rb, p53 и p21, состоит в том, чтобы блокировать прогрессирование клеточного цикла до завершения определенных событий. Клетка, несущая мутированную форму негативного регулятора, может быть не в состоянии остановить клеточный цикл, если возникнет проблема. Подавители опухолей подобны тормозам в автомобиле: неисправность тормозов может привести к автокатастрофе.

Мутированные гены p53 были идентифицированы более чем в половине всех опухолевых клеток человека. Это открытие неудивительно в свете многочисленных ролей, которые белок р53 играет в контрольной точке G ₁ . Клетка с неисправным р53 может не обнаружить ошибки, присутствующие в геномной ДНК (рис. 5). Даже если частично функциональный p53 действительно идентифицирует мутации, он больше не может сигнализировать о необходимых ферментах репарации ДНК. В любом случае поврежденная ДНК останется неисправленной. В этот момент функциональный р53 сочтет клетку нежизнеспособной и вызовет запрограммированную гибель клетки (апоптоз). Однако поврежденная версия p53, обнаруженная в раковых клетках, не может запускать апоптоз.

Рисунок 5. Роль нормального р53 заключается в мониторинге ДНК и снабжении кислородом (гипоксия — это состояние пониженного снабжения кислородом). При обнаружении повреждения p53 запускает механизмы восстановления. Если восстановление не удается, р53 сигнализирует об апоптозе. Клетка с аномальным белком p53 не может восстанавливать поврежденную ДНК и, следовательно, не может сигнализировать об апоптозе. Клетки с аномальным p53 могут стать раковыми. (кредит: модификация работы Thierry Soussi)

Потеря функции p53 имеет и другие последствия для клеточного цикла. Мутированный p53 может потерять способность запускать продукцию p21. Без адекватных уровней p21 не существует эффективного блока активации Cdk. По сути, без полностью функционального p53 G 9Контрольная точка 0481 1 серьезно повреждена, и ячейка переходит прямо из G ₁ в S независимо от внутренних и внешних условий. По завершении этого укороченного клеточного цикла образуются две дочерние клетки, унаследовавшие мутировавший ген p53. Учитывая неоптимальные условия, в которых воспроизводилась родительская клетка, вполне вероятно, что дочерние клетки приобретут другие мутации в дополнение к неисправному гену-супрессору опухоли. Такие клетки, как эти дочерние клетки, быстро накапливают как онкогены, так и нефункциональные гены-супрессоры опухолей. Опять же, результатом является рост опухоли.

В этом видео рассказывается о том, что рак является побочным продуктом нарушенной репликации ДНК:

Вкратце: контрольные точки клеточного цикла

Каждый этап клеточного цикла контролируется внутренним контролем, называемым контрольными точками. В клеточном цикле есть три основных контрольных точки: одна ближе к концу G ₁ , вторая в переходе G ₂ /M и третья во время метафазы.
