Инструкция автомагнитолы на Андроид 10 / А750, А770, А716, А718, А660, А760

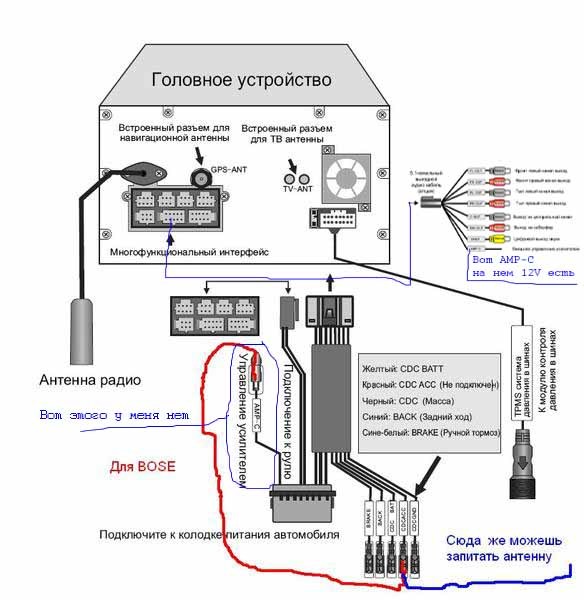

Распиновка автомагнитолы на Андроид 10 (подключение)
1. Распиновка автомагнитолы на Андроид 10 (подключение)
2. Установка русского языка и даты
3. Изменение дизайна интерфейса
4. Активация двойного экрана
5. Эквалайзер, настройки звука и баланса
6. Скачивание и установка приложений
7. Подключение смартфона по MirrorLink (Phonelink)
8. Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.
9. Доступ к заводским настройкам
10. Подсветка сенсорных кнопок боковой панели
11. Настройка кнопок сенсорной панели
12. Как выбрать наилучший усилитель для магнитолы в авто
Установка русского языка и даты
Для выбора русского языка (например после сброса настроек) войдите в Настройки через главный экран или вытяните панель управления сверху и выберите Настройки.
Если активирован английский язык (по умолчанию), то пролистайте меню настроек в самый низ:
More Settings -> Language & Input -> Language Settings -> Add a Language -> Нажмите значок лупы в правом углу -> Начните вводить “rus” (появится Русский), выберите его, нажмите Россия.
Теперь нужно перетащить строчку с русским языком на первое место. Зажмите эту строчку, она активируется, двигайте вверх, отпускайте. Все, русский язык активирован.
Синхронизация даты по сети
При этом режиме магнитола синхронизирует ваше текущее время автоматически при подключении к Wi-Fi. Для настройки даты можно нажать на часы на главном (домашнем) экране, либо зайти через настройки (если активирован русский язык):
Настройки -> Больше настроек -> Дата и Время -> Синхронизация по сети.
После чего нужно установить ваш часовой пояс (пункт меню ниже). Отобразится корректное время. Если магнитола подключена корректно, то ей больше не нужно подключаться к сети для синхронизации времени. Она сохранит настройки и благодаря постоянному питанию от аккумулятора будет сохранять текущее время. Время собьется, если магнитола будет полностью обесточена, тогда потребуется подключить ее к wi-fi и время опять станет корректным (дополнительные настройки пояса не потребуются).
Изменение дизайна интерфейса
Автомагнитолы на системе Андроид 10 (модели А750, А716, А660, А760) обладают встроенной возможностью изменения вида главного экрана и экрана приложений.
Для изменения дизайна и выбора одного из 16 вариантов главного экрана нужно:
- Находясь на главном экране произвести длительное касание пустой области экрана. В нижней части появятся иконки с вариантами интерфейса.
- Нажать на вариант нового интерфейса, он сразу активируется.
- Нажмите на пустую область, чтобы варианты исчезли.
Произведите аналогичные действия, находясь на экране приложений для изменения вида иконок приложений (6 вариантов).
Активация двойного экрана
Вы можете использовать одновременно два приложения на одном экране. Для активации функции «Сплит-скрин» зайдите в список запущенных приложений (1), прижмите нужное приложение и перетащите в нужную сторону экрана (на серый фон). Потом кликните на второе приложение, оно откроется на другой половине экрана.
Для отмены потяните за ярлычок (2).
Эквалайзер, настройки звука и баланса
Чтобы попасть в раздел настроек звука нужно открыть меню Приложений и нажать иконку “Аудио настройки”. Также в раздел эквалайзера вы можете попасть, находясь в разделе Музыка (соответствующий значок в нижней части экрана).
Баланс звука – громкость при активированной камере заднего вида”, громкость Bluetooth настраивается в пункте “Настройки звука” (значок на вытягиваемой сверху панельке) или через “Настройки” -> Аудио (объем).
Скачивание и установка приложений
Для установки приложений из Play Market вам необходимо авторизоваться. Зайдите в Приложения -> Play Маркет – при первом входе начнется “Проверка”.
Важно! Убедитесь, что на магнитоле выставлено корректное текущее время и хороший сигнал wi-fi, иначе Проверка – выдаст ошибку.
Обратите внимание, что при первой авторизации процесс “Проверки” может выполнятся достаточно долго – около минуты.
Пожалуйста, наберитесь терпения и подождите, пока на экране пропадет вращающийся круг и появится поле для ввода вашей гугл почты (аккаунта).
После авторизации в Play Маркет вы сможете искать и скачивать приложения, аналогично, как и на вашем смартфоне. Пожалуйста, учтите, что магнитола не обладает такой же высокой производительностью, как ваш смартфон и на скачивание и установку приложения может потребоваться больше времени. Пожалуйста, будьте терпиливы.
Для удаления приложения прижмите иконку этого приложения на пару секунд, появится окно с подтверждением удаления. Нажмите “Да”.
ВОПРОС: Процесс проверки при первой авторизации в Play Market происходит слишком долго. В чем может быть причина?
ОТВЕТ: Такое возможно, если система запустила автоматическое обновление приложений при подключении к Wi-fi. Проверить это можно, вытянув верхнюю панель. В случае обновления под ней отобразится диспетчер загрузки обновления. Нужно подождать или отменить обновление вручную.
Подключение смартфона по MirrorLink (Phonelink)
Функция подключения экрана телефона к магнитоле доступна через USB провод и через Wi-fi для смартфонов на Android. И только через Wi-fi для iPhone.
Обратите внимание, что сенсорное управление смартфоном через экран магнитолы возможно только при подключении через USB. Для вывода звука, необходимо параллельно подключить ваш смартфон через Bluetooth. При первом подключении потребуется сделать ряд действитй.
1. Откройте приложение phonelink на магнитоле (меню Приложения -> phonelink (на последнем экране).
2. Выберите Mobile phone QR code
Откроется QR ссылка для скачивания и установки приложения TimaAvn.
3. Подключение Андроид смартфона через USB:Перед подключением смартфона к магнитоле необходимо в настройках телефона зайти в режим разарботчика и включить опцию Отладка по USB, а также активировать пункт Отладка по USB (настройки безопасности) – это необходимо для управления телефоном через экран магнитолы.
Данное действие проводится один раз.
Далее:
- Подключите смартфон к магнитоле через USB провод, начнется зарядка.
- Запустите приложение TimaAvn на смартфоне.
- Откройте phonelink на магнитоле и выберите режим Android USB. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:
- После того, как на смартфоне появится диалоговое окно, нажмите начать.
Дальнейшее подключение делается буквально в несколько кликов. Просто запустите приложения на смартфоне и на магнитоле, выберите режим и нажмите “Начать” на смартфоне.
4. Подключение Андроид смартфона через Wi-fi:- Активируйте точку доступа на вашем смартфоне и подключите к ней магнитолу по wi-fi.
- Запустите приложение TimaAvn на смартфоне.
- Откройте приложение phonelink на магнитоле и выберите пункт Android WIFI. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:
- На экране смартфона появится диалоговое окно.
Нажмите “Начать”. Экран смартфона отобразится на экране магнитолы.
Нажмите “Начать”. Экран смартфона отобразится на экране магнитолы.Обратите внимание: Управление смартфоном через экран магнитолы при подключении по WIFI недоступно. Также скорость обмена информацией может быть ниже, чем при подключении через USB – изображение может передаваться с небольшой задержкой.
Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.
На моделях автомагнитол A750, A760, А716, A660 доступна функция подключения 2-х комплектов штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления основными функциями магнитолы.
Для подключения мультируля нужно корректно определить два провода (или один), отвечающие за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.
Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:
- Steering_Wheel Remocon – провод питания кнопок и
- Steering_Wheel Remocon_GND – провод заземления кнопок (смотрите пример схемы распиновки Kia Sportage).
После того, как провода определены, вам нужно:
- Подключить провод от автомагнитолы KEY1 к Steering_Wheel Remocon (и KEY2 к аналогичному, если у вас два комплекта нарульных контроллеров).
- Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.
На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.
Обучение кнопок руля на магнитоле с ОС Андроид 10
Зайдите в меню приложений и выберите “Кнопка рулевого колеса”.
Войдите в первый пункт “Кнопка выбора”.
Отметьте функции, к которым хотите привязать рулевые кнопки. Нажмите OK.
Нажмите “Начало”. Выберите функцию и продолжительно нажмите сооветствующую кнопку на руле. Должно появиться сообщение, что кнопка удачно определена. Также сделайте и с остальными функциями. После этого сохраните настройки – последний пункт.
Выйдите в главное меню и проверьте работу всех кнопок.
При необходимости повторите процедуру.
Доступ к заводским настройкам
Для доступа к управлению заводскими настройками перейдите в меню Настройки -> Заводская настройка, введите Код: 1234 (и нажать В порядке).
Подсветка сенсорных кнопок боковой панели
На данных моделях автомагнитол возможна активация подсветки сенсорных кнопок управления на боковой панели (только один лунный цвет).
Для активации подсветки:
- Зайдите в раздел “Заводская настройка” (см. пункт выше).
- Выберите “Настройки ярких огней”.
- В правой верхней части экрана измените пункт “Руководство по эксплуатации” на “Авто”.
Подсветка активирована.
Настройка кнопок сенсорной панели
Функции кнопок боковой сенсорной панели установлены по умолчанию, но может случиться, что по каким-то причинам данные настройки сбились.
Для установки функций сенсорной панели потребуется сделать несколько простых шагов.
Войдите в меню заводские настройки:
- Настройки -> Заводская настройка -> Пароль (1234) (нажать “В Пордяке”).
- Далее выберите пункт “Обучение сенсорной кнопке“.
- Нажмите “Начало”. Далее выберите функцию и нажмите соответствующую кнопку на сенсорной панели.
После того, как установите все кнопки, нажиите “Конец”.
Как выбрать наилучший усилитель для магнитолы в авто
Выбор усилителя не менее не простая задача, чем выбор автомагнитолы для вашего автомобиля. В этом вопросе нужно быть подкованным технически. Предлагаем вам ознакомиться с главными понятиями усилителей, какие виды автоусилителей звука бывают, какие сегодня бренды наиболее популярны и надежны в этой нише.
И, главное, как выбрать подходящий именно вам усилитель звука в машину. Передя по ссылке вы узнаете, что такое одноканальные, двухканальные и 4-х канальные усилители и в чем отличие данных разновидностей. Также вам представится рейтинг различных многоканальных вариантов усилителей.
Читайте о ТОП-20 лучших автомобильных усилителей на 2022 год.
1993 Mitsubishi Mighty Max Радио Схема
- Все марки ›
- Схемы подключения магнитолы Mitsubishi
Вопрос: Где я могу найти схему подключения магнитолы Mitsubishi Mighty Max 1993 года выпуска? Как найти схему подключения автомагнитолы Mitsubishi Mighty Max 1993 года выпуска?
Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Mitsubishi Mighty Max, фанатиком Mitsubishi Mighty Max или начинающим энтузиастом Mitsubishi Mighty Max, схема подключения автомобильной стереосистемы Mitsubishi Mighty Max просто необходима. Одной из самых трудоемких задач при установке автомагнитолы является определение правильных проводов.
Содержание
- 1993 Mitsubishi Mighty Max Car Radio Схема подключения
- Руководство по подключению динамиков Mitsubishi Mighty Max 1993 года выпуска
- Mitsubishi Mighty Max 1993 года Размер и расположение динамиков
- Вопросы и ответы
- Пожертвовать
- Заключение
Зная цвета проводов вашей магнитолы Mitsubishi Mighty Max 1993 года, вы легко сможете заменить автомобильную стереосистему.
Наше руководство по подключению радиоприемника Mitsubishi Mighty Max 1993 года покажет вам, как подключить провода автомобильного радиоприемника, и поможет вам, когда провода вашего автомобильного радиоприемника не работают. Он также показывает провод автомобильного радиоприемника к аккумулятору, какой провод положительный, что такое провод подсветки автомобильного радиоприемника и многое другое.
| Приложение | Цвет радиопровода |
|---|---|
| Провод аккумулятора автомобильного радиоприемника (постоянная мощность 12 В+) | Красный/черный |
| Провод для автомобильного радиоприемника (коммутируемое питание 12 В+) | Синий |
| Провод заземления автомобильного радиоприемника | Шасси |
| Используйте жгут проводов автомобильного радиоприемника и комплект приборной панели автомобильного радиоприемника для простой установки ! | |
| Провод подсветки автомобильного радиоприемника | Н/Д |
| Провод диммера автомобильной стереосистемы | Зеленый/белый |
| Трос запуска антенны автомобильного радиоприемника | Черный/желтый |
| Провод включения усилителя автомобильного радиоприемника | Н/Д |
| Провод отключения звука автомобильного радиоприемника | Н/Д |
| Расположение усилителя автомобильного радиоприемника | Н/Д |
Используйте интеграционный жгут Amp – Подключите заводской усилитель к вторичному радиоприемнику. | |
Зная цвета проводов динамика Mitsubishi Mighty Max 1993 года, можно очень легко заменить автомобильную стереосистему. В нашем руководстве по проводке автомобильных динамиков Mitsubishi Mighty Max 1993 года показано, как подключать провода автомобильных динамиков, и это поможет вам, когда провод автомобильного динамика не работает. Он также показывает, какой провод автомобильного динамика использовать, какой провод автомобильного динамика положительный и многое другое. найди свои 1993 Mitsubishi Mighty Max провод динамика внизу!
| Приложение | Размер лампы |
|---|---|
| Положительный провод переднего центрального динамика (+) | Н/Д |
| Минусовой провод переднего центрального динамика (-) | Н/Д |
| Обновите центральные динамики , чтобы получить потрясающий звук ! | |
| Положительный провод левого переднего высокочастотного динамика (+) | Н/Д |
| Минусовой провод левого переднего высокочастотного динамика (-) | Н/Д |
| Положительный провод правого переднего высокочастотного динамика (+) | Н/Д |
| Минусовой провод правого переднего динамика высоких частот (-) | Н/Д |
| Обновите свои твитеры , чтобы получить более чистые высокие частоты ! | |
| Положительный провод левого переднего динамика (+) | Белый/Синий |
| Минусовой провод левого переднего динамика (-) | Черный/Синий |
| Положительный провод правого переднего динамика (+) | Белый/Красный |
| Минусовой провод правого переднего динамика (-) | Черный/красный |
| Используйте жгут проводов динамика для легкой установки динамика ! | |
| Положительный провод (+) левого заднего высокочастотного динамика | Н/Д |
| Отрицательный провод левого заднего высокочастотного динамика (-) | Н/Д |
| Положительный провод правого заднего высокочастотного динамика (+) | Н/Д |
| Минусовой провод правого заднего высокочастотного динамика (-) | Н/Д |
| Обновите свои твитеры , чтобы получить более чистые высокие частоты ! | |
| Положительный провод левого заднего динамика (+) | Желтый/Синий |
| Минусовой провод левого заднего динамика (-) | Серый/Синий |
| Положительный провод правого заднего динамика (+) | Желтый/Красный |
| Минусовой провод правого заднего динамика (-) | Серый/красный |
| Обновите свой сабвуфер , чтобы получить более глубоких басов! | |
| Положительный провод сабвуфера (+) | Н/Д |
| Минусовой провод сабвуфера (-) | Н/Д |
Знание размеров динамиков Mitsubishi Mighty Max 1993 года упрощает установку новых автомобильных динамиков.
Наши 1993 Руководство по размерам динамиков Mitsubishi Mighty Max показывает точные размеры и то, какие динамики подходят для вашего автомобиля. Он также показывает, где расположены динамики Mitsubishi Mighty Max 1993 года выпуска. Ниже вы найдете размеры колонок Mitsubishi Mighty Max 1993 года и их расположение!
| Приложение | Размер лампы |
|---|---|
| Размер переднего центрального динамика | Н/Д |
| Глубина переднего центрального динамика | Н/Д |
| Расположение переднего центрального динамика | Н/Д |
| Обновите центральные динамики , чтобы получить потрясающий звук ! | |
| Размер переднего твитера | Н/Д |
| Глубина переднего твитера | Н/Д |
| Расположение переднего твитера | Н/Д |
| Обновите свои твитеры | |
| Фронтальный динамик, размер | 4-дюймовые динамики |
| Глубина переднего динамика | 2″ Глубина |
| Расположение переднего динамика | Передние двери |
| Используйте жгут проводов динамика для легкой установки динамика ! | |
| Размер заднего твитера | Н/Д |
| Глубина заднего твитера | Н/Д |
| Расположение заднего высокочастотного динамика | Н/Д |
| Используйте жгут проводов динамика для легкой установки динамика ! | |
| Размер заднего динамика | 6,5-дюймовые динамики |
| Глубина заднего динамика | 3″ Глубина |
| Расположение заднего динамика | Задние панели |
| Обновите свой сабвуфер , чтобы получить более глубоких басов! | |
| Размер автомобильного сабвуфера | Н/Д |
| Глубина автомобильного сабвуфера | Н/Д |
| Расположение динамика автомобильного сабвуфера | Н/Д |
Вопросы и ответы
У вас есть вопросы по радиоустановке Mitsubishi Mighty Max 1993 года выпуска? Пожалуйста, не стесняйтесь опубликовать его внизу этой страницы.
