Подключение магнитолы пионер схема по цветам: Подключение магнитолы Пионер по цветам проводов, схема и видео инструкция

Содержание

Как настроить пионер в машине с усилителем – АвтоТоп

Доброго времени суток, читатели и гости моего БЖ. В недавнем посте описывал подключение и установку магнитолы Pioneer DEH-1901UBG и сабвуферного комплекта MYSTERY MSK 12.3 на базе усилителя MK2.80 и 12″ корпусного сабвуфера с фазоинвертором MJB120. После установки звучание было… нуу, никакое. Было решено пробовать настраивать всё это счастье своими силами. Полазил в сети, посмотрел видо на YouTube и решил настроить. Тут хочу поделиться опытом не претендующим на правильность или звание инструкции, скорее для того, чтобы услышать советы. Может кто-то поправит, кто-то что-то посоветует. Я в автозвуке полнейший новичок, поэтому всё это для меня в новинку. Иллюстрации приборов будут взяты из сети, так как вытаскивать усилитель и фоткать экран магнитолы было не в кайф. Итак, поехали… Первым делом настроил усилитель сабвуфера. Подключен сабвуфер был мостом. На фото показал как и куда. Информации в интернете море, как я понял модель усилителя старая, простая но надежная. В инете куча обзоров и прочего добра. Главное не перепутать «+» и «-«, спалить не спалите, но звучания не будет.

Затем переходим к настройке регуляторов усилителя. Тюльпаны, приходящие от магнитолы подключаем к разъемам INPUT на усилителе. Тоже стараемся соблюдать полярность белый/красный. Далее у нас есть три регулятора и один переключатель. Начнем с переключателя X-OVER Selector, это как я понял своего рода фильтр частот. Так как у нас усилитель используется с сабвуфером только, то его необходимо перевести в положение Low Pass, тоесть отсечь все высокие частоты. Нам они не нужны. Саб не должен петь, а должен вопспроизводить только бас. — Небольшое отступление: Сабву́фер (англ. subwoofer) — акустическая система, воспроизводящая звуки низких частот, в том числе инфразвук (примерно от 5 до 200 Гц). (с) Википедия А то глаза режет когда читаешь на форумах «сабуфер» «саббуфер» и т.д. Будьте грамотны, господа.) — Что я и сделал. Если используется усилитель для передних динамиков или задних блинов то можно, я думаю ставить его в OFF или High Pass — для обрезания низких частот. В моем случа, повторюсь, переключатель установлен в Low Pass. Затем правее есть регулятор Low Pass, который имеет смысл как раз при переключателе в соответствующем положении. Им мы выбираем до каких частот обрезать входной сигнал. Я установил регулятор примерно в 80Hz. Для моего слуха это показалось достаточным. Ну в будущем еще поезжу, послушаю, поиграюсь. Это предварительная настройка. Следующий регулятор Bass Boost я установил в 0. Ибо он пока не нужен. Бас усиливать будем настройками ГУ. И наконец-то регулятор LEVEL. Он настраивается след. образом: ставим его в 0. Накручиваем на магнитоле громкость, ну в моем случае было 35, и начинаем плавно прибавлять уровень регулятором LEVEL. Пока не появятся искажения. Затем его немного открутить назад. У меня он оказался в положении чуть дальше середины. У Вас возможно будет иначе. Про лампочки Power и Protection думаю говорить не надо, первая должна гореть вторая нет при нормальной работе усилителя.Больше на усилителе ничего делать не нужно.

В начале нашей статьи есть смысл сразу заметить, что нижеприведённая методика настройки магнитолы рассчитана на пользователя начального уровня, и в ней нет ничего сверхсложного. Отметим также, что качество воспроизводимого звука обычно только на 33% зависит от состава и качества компонентов аппаратуры. Ещё на треть оно зависит от правильности установки оборудования, и оставшиеся 33% — от грамотности настройки аудиосистемы.

В данной статье мы разберём, как настроить магнитолу пионер. Рекомендации по регулировке рассмотрены на примере модели Pioneer DEH-1900UB из линейки 2022 года. Их также можно использовать для регулировки других современных автомагнитол Pioneer, поскольку все имеют одинаковое меню. Исключение представляют процессорные устройства, настройка которых несколько сложнее.

Эквалайзер

Читайте также: Сравнительный тест ЦАПов: AudioQuest, Chord Mojo, SMSL Sanskrit Pro-B, Roland UA-M10, AMI Music DS5, Marantz HD-DAC1

Эквалайзер позволяет сделать звучание более ровным — поднять или понизить басовые, средние и высокие частоты. Это довольно тонкая настройка аудиосистемы. Регулируется не весь диапазон звука сразу, как в других пунктах меню, а конкретные полосы частот. У разных моделей встречается разное их количество, в зависимости от класса оборудования. В магнитолах Pioneer их пять: 80 Гц, 250 Гц, 800 Гц, 2,5 кГц 8 кГц.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

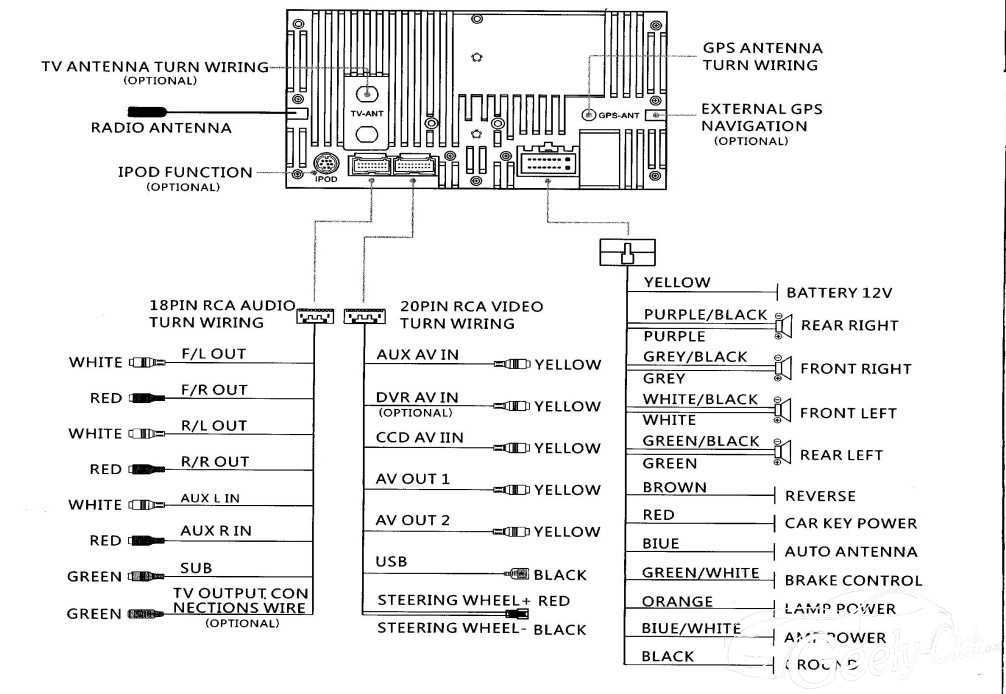

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Фильтр высоких частот

Далее находим пункт HPF (High-passFilter). Это фильтр высоких частот, который обрезает частоту звука, подаваемого на динамики, ниже их граничного паспортного значения. Делается это из — за того, что,стандартным динамикам (13–16 см) из-за небольшого диаметра диафрагмы и малой мощности очень сложно воспроизводить низкие частоты. Вследствие этого звук воспроизводится с искажениями даже на небольшой громкости. Если обрезать низкие частоты, можно будет получить чистое звучание в большем диапазоне громкости.

Если у вас нет сабвуфера, то рекомендуем установить HPF фильтр на частоте 50 или 63 Гц.

Затем можно выйти из меню кнопкой возврата и проверить результат. Делать это лучше на громкости 30.

Если качество звука не устраивает, или если вы находитесь на природе, и хочется устроить громкую дискотеку, можно поднять нижнюю границу от 80–120 Гц и более. Такой же уровень граничного среза рекомендуется применить при наличии сабвуфера. Эти мероприятия позволят кратно увеличить чистоту и громкость воспроизводимого звука.

Также здесь есть регулировка крутизны затухания частот. На Pioneer она бывает в двух положениях — это 12 и 24 дБ на октаву. Советуем вам установить данный показатель на 24 дБ.

Как улучшить сигнал

Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.

Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.

Задаваясь вопросом: что делать, если сигнал радио плохой и нестабильный, — первым делом стоит определить причину такой проблемы. Дальше необходимо задействовать один из доступных способов улучшения приема.

Например, порой помехи исчезают после установки активной антенны, которая оборудована дополнительным усилителем. Еще к магнитоле присоединяют самодельный фильтр питания. Сделать его можно своими руками из подручных средств. Для этого нужно сделать на ферритовом сердечнике пару витков тонкого кабеля.

Эффективность фильтрации сигнала зависит от количества витков. Соответственно, чем их больше, тем чище прием.

Хороший фильтр способен подавлять любые помехи, которые возникают в цепи питания. Если после выполнения таких действий проблема осталась, необходимо разобраться со способами устранения шумов из-за работы электромотора или электронных приборов внутри автомобиля.

Хорошим способом, позволяющим улучшить прием радио в автомобиле, является покупка антенны. Современные модели антенн отличаются компактными размерами и фиксируются внутри автомобиля, поэтому не подвергаются воздействию осадков. Однако в случае повреждений лобового стекла придется менять и антенну.

Дальше выполняется монтаж модуля активной антенны. На этом этапе провод питания нужно включить в штекер магнитолы Он бывает голубого цвета с белой полоской.

Установка усилителя

Чтобы усилить сигнал антенны, можно приобрести специальные усилители. Они предназначены для улучшения приема при больших расстояниях от радиовышки или передатчика. В тандеме с усилителем штатная антенна становится высокочувствительной, что положительно влияет на звучание и сокращает количество помех.

Если звук плавает при прослушивании автомагнитолы, шумы становятся интенсивными, а звучание сопровождается сильными помехами в динамиках, не исключается вероятность выхода из строя устройства. Дешевые китайские системы страдают от такой проблемы гораздо чаще, чем продвинутые устройства японской серии, включая модели Viget 6906 (Toyota). Что можно сделать, чтобы улучшить качество звучания и тембр, — подсоединить новую автомагнитолу.

Фильтр низких частот (сабвуфер)

После того, как мы разобрались с колонками, выполним настройку магнитолы под сабвуфер. Для этого нам понадобится фильтр низких частот. С его помощью мы состыкуем частоты колонок и сабвуфера.

Ситуация выглядит следующим образом. Когда мы убрали с акустики бас (установили HPF на 80+), у нас получился громкий и качественный звук. Следующим этапом мы должны «пристыковать» к нашим колонкам сабвуфер. Для этого заходим в меню, выбираем пункт аудио, в нём находим раздел управление сабвуфером.

Здесь имеются три значения:

Следующая цифра — это громкость нашего сабвуфера. Думаем, тут всё просто, можно сделать сабвуфер громче или тише относительно акустики, шкала от -6 до +6.
Следующая цифра — это крутизна затухания частот. Она также, как и в HPF может быть или 12 или 24. Здесь также небольшой совет: если устанавливаете высокий срез, то сделайте крутизну спада на 24, если более низкий, то можно установить на 12 или 24.

Качество звучания зависит не только от настройки вашей аудиосистемы, но и оттого какие динамики у вас установлены. Если вы хотите заменить их, советуем ознакомиться со статьей «что необходимо знать при выборе автомобильной акустики»

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Выключение режима Demo

Сразу после покупки и подключения магнитолы следует разобраться, как отключить демо-режим, предназначенный для показа устройства в магазине. Использовать магнитолу в этом режиме можно, но неудобно, так как при выключении его не гаснет подсветка, а по дисплею бегают надписи с различной информацией.

Отключение демо-режима осуществляется очень просто:

Заходим в скрытое меню, выключив магнитолу и зажав кнопку SRC.
В меню поворотом колеса доходим до пункта DEMO.
Переключаем демо-режим из положения ON в OFF.
Выходим из меню кнопкой BAND.

Также в скрытом меню можно настроить дату и время, зайдя в раздел System. Здесь переключается отображение времени (12/24-часовой режим). Затем открываем пункт «Настройка часов», и поворотами колеса настраиваем время. В разделе System также имеется настройка языка (английский/русский).

Если у вас сбрасываются настройки при выключении зажигания, в статье «как подключить магнитолу» есть ответ на этот вопрос

Схема подключения магнитолы пионер — tokzamer.ru

Непосредственное подключение

Схема фишки магнитолы

Как настроить

Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.

Отключение демо

Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.

Радио

Чтобы правильно настроить радиоприемник, необходимо:

При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).

Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.

Как выставить время

Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.

Как изменить язык

Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.

Как выключить подсветку

В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.

Как сбросить настройки

Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.

Неисправности и их устранение

В списке наиболее частых неполадок можно назвать следующие.

Не включается автомагнитола Pioneer. Если не работает головное устройство, причин может быть несколько (сгорел предохранитель, вышла из строя проводка, произошла поломка акустического оборудования). В любом из этих вариантов лучше обратиться в специализированный центр. Там проведут диагностику и установят точную причину, почему гаснет кнопка питания на автомагнитоле.

Магнитола не до конца выключается. Причиной этому может стать плохое заземление. Сложности с отключением также бывают при неплотном прилегании устройства к гнезду. В этом случае достаточно надежно закрепить прибор, как проблема устранится.

Различные схемы соединений штеккеров и гнёзд для подключения автомобильных магнитол «PIONEER». Наверное ни один производитель не выпускает столько различных модификаций, поэтому представленно много популярных моделей автомагнитол Пионер и их распиновок у штекеров автомобиля. Довольно частая ситуация, когда не совпадает разъём разводки автомобиля с гнездом магнитолы. Дело в том что каждый производитель оборудует свои аудиоустройства индивидуальными разъёмами для подключения. И даже различные модели одного и того же производителя имеют разные разъёмы. Но в комплекте с автомагнитолами часто поставляется отдельный переходник, под так называемый ISO стандарт. Если его нет – купите на радиобазаре.

Подключение автомобильных магнитол PIONEER KEH-P8810

PIONEER KEH-P8950 – подключение

Автомагнитолы PIONEER KEH-5110

PIONEER DEH-M6017ZH

PIONEER TS-LX80ii

PIONEER SKT4

Магнитола PIONEER KEH-M9800

Магнитола автомобильная PIONEER DEQ-9200

PIONEER KA-858

PIONEER KEH 8020

Гнездо магнитолы PIONEER KEX-8250

Распиновка на PIONEER KEH-M7400RDS

Модель PIONEER KEH-P7850

PIONEER KEH-P6950 – разъём

PIONEER KEH-M7005W

PIONEER DEH-M980RDS

Автомагнитола PIONEER KEH-P6600R

Автомагнитола PIONEER KEH-P5950

Разъём от PIONEER KEH-8080 SDK

PIONEER KEH-P8200

PIONEER DEH-2030R

Подключение PIONEER DEH-790SDK

PIONEER DEH-624R

Контакты соединительные PIONEER DEH-P443R

PIONEER KEH-P4510 с предохранителем на 10 ампер

PIONEER KEH-3800

PIONEER KEH-3600

Схема разъёма PIONEER KEH-2500R

PIONEER KEH-1950 – распиновка

PIONEER KE-1700SDK

PIONEER KE-2910 – схема гнезда

PIONEER KEH-1450

Автомагнитола PIONEER KEH-1050QR

Автомагнитола PIONEER KEH-1010QR

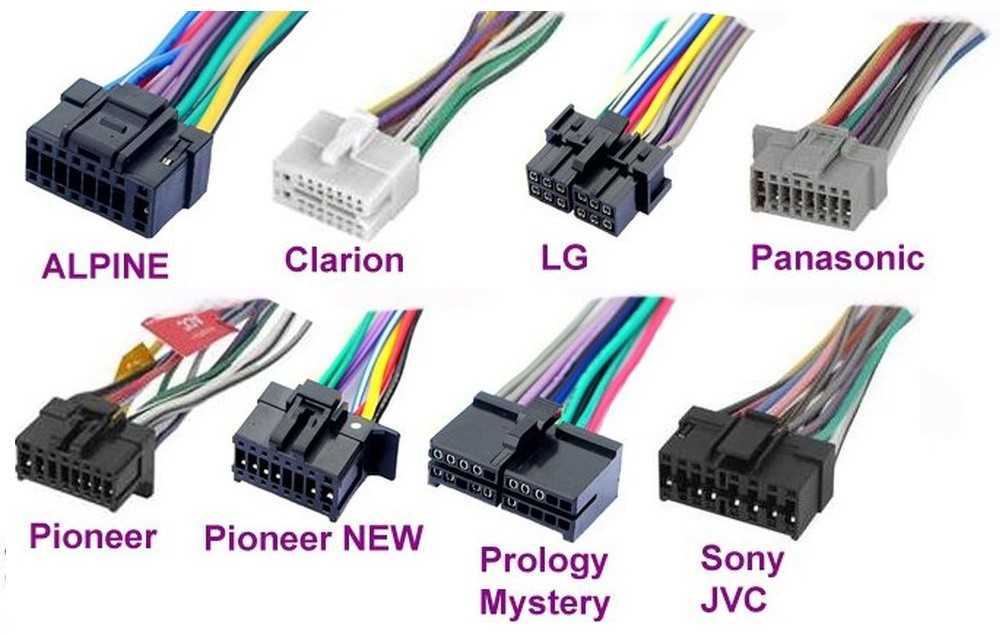

Разъемы ISO как основа для подключения большинства магнитолы

Итак, мы поняли, что магнитола может отличаться не только по внешнему виду, но и по применяемым для ее подключения разъемам. В случае если это уникальные штатные магнитолы, то наверняка к ним потребуется свой штекер и своя распиновка. Если же это магнитола купленная для неопределенной модели машины, то в ней почти наверняка есть подключение через штекеры ISO.

Так что это за такие “всемогущие” разъемы ISO? Выглядят они таким вот образом, если смотреть на заднюю панель магнитолы.

К таким разъемам идут само-собой ответные разъемы. При этом, в некоторых случаях могут применяться переходники. То есть когда в корпусе магнитолы имеются свои уникальные по форме контакты-разъемы, но на другом конце все равно установлены штекеры под ISO

Именно поэтому мы акцентировали внимание на том, что стандарт ISO для магнитол существует как одна из догм! Часто можно даже встретить переходники для конкретной модели магнитолы, будь то Pioneer, Kenwood, Alpine, Sony, да даже китайская Mistery, но в комплекте у них будет переходник на ISO. Собственно это общепринятое и вполне сформировавшееся на сегодняшний момент решение

Ведь с разъемов стандарта ISO всегда можно будет перейти на нужные вам разъёмы, вот в чем вся фишка!

Автомагнитола pioneer mhv 150 ub обзор

Пионер автомагнитола инструкция

Передняя панель – съемная. За ней ничего нет. На самой панели располагаются:

элементы управления в виде кнопок регулятора громкости;
монохромный дисплей;
USB-разъем, который находится под заглушкой;
разъем для подключения внешнего аудиоустройства.

Работа радио

Распиновка автомагнитолы pioneer

Читать дальше: Обязанности пассажира обж кратко

Есть три диапазона FM частот и один диапазон частот AM. На каждый из диапазонов можно записать до 6 радиостанций в память. Радио поддерживает поиск станций по жанрам. Они переключаются кнопками предустановки:

DISP меняет информацию, которая будет отображаться на дисплее.

Поиск радиостанций происходит при помощи кнопок ВЛЕВО и ВПРАВО, как в пошаговом режиме, так и в режиме сканирования.

Руководство по эксплуатации автомагнитолы pioneer

Если зайти в функциональное меню настроек радио автомагнитолы пионер, то здесь можно увидеть возможность запоминания радиостанций, которые имеют наиболее мощный сигнал. В радио есть такие основные функции:

возможность принимать только региональные радиостанции;
возможность принимать только местные радиостанции;
прием дорожных сводок;
функция альтернативного поиска частоты;
функция приема новостей.

Также есть возможность переключения между ручным и автоматическим поиском.

Работа проигрывателя на примере флэшки

Воспроизведение начинается с того же момента, на котором оно было прервано. Здесь есть файл-менеджер, отображающий структуру папок и файлов. Выполнение различных операций происходит при помощи кнопок:

DISP опять же меняет информацию, отображающуюся на дисплее.
Переключение между треками происходит при помощи стрелок ВЛЕВО и ВПРАВО. Их удержание активирует перемотку.
Стрелки вверх и вниз (находятся над кнопками 1 и 2 соответственно) позволяют переключаться между соседними папками.
Кнопка 3 активирует функцию, которая улучшает воспроизведение плохо сжатых файлов.
Кнопка 4 выступает в роли паузы.
Кнопка 5 позволяет включать или выключать воспроизведение композиций вразброс.
Кнопка 6 настраивает режим повторения.

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Монтаж 1 din магнитолы

Прежде чем освещать особенности установки различных автомагнитол, проведем небольшой исторический экскурс. Дело в том, что в середине 80-х годов ведущие компании по производству автомобильных аудиосистем пришли к выводу, что необходимо унифицировать все магнитолы.

Иными словами, стандартизировать размеры представленных устройств. Таким образом, спустя некоторое время и появился так называемый DIN, который получил статус международного стандарта.

Основополагающими параметрами данного стандарта являются ширина и высота магнитолы. Так, стандарт 1 din соответствует габаритам равным 178×50 мм. 2 din отличается лишь по высоте, которая составляет уже 100 мм.

Все вышеизложенные сведения необходимо принимать во внимание при выборе магнитолы. Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din

Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din

Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din. Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din.

Тем не менее может возникнуть ситуация, когда в консоли автомобиля имеет место быть гнездо стандарта 2 din. В таком случае при установке магнитолы, отвечающей стандарту 1 din, придётся всего-навсего приобрести специальную переходную рамку.

Монтаж 1 din магнитолы

Производительность

Есть разочарования и в этом аспекте. Процессор 4-ёх ядерный MediaTek MT6739, 1500 МГц. Уже год назад он был на нижнем уровне и с тех пор не помолодел.

Что ещё хуже, разработчики решили сохранить всего 2 Гб оперативной памяти. В настоящий момент это минимум для современных смартфонов, для плавной работы Android уже желательно иметь 3 Гб. Moto G5S работает на этом же процессоре, но 3 Гб памяти позволяют данному аппарату не испытывать проблем с отзывчивостью интерфейса.

На Honor 7A всё работает довольно плавно, если больше ничего на устройстве не происходит. Стоит начать скачивать большую игру или обновлять множество приложений в магазине, работа становится дёрганой. Было несколько случаев, когда казалось, что смартфон завис, нагрузка выше минимальной слишком напрягает это устройство.

Даже отдельные задачи вроде активации аппарата через сканер отпечатков происходят с раздражающей паузой. Приложение камеры загружается слишком долго, иногда несколько секунд.

Многоядерное тестирование Geekbench 4 выдало результат всего 2835 баллов, что объясняет такие проблемы. Для сравнения, Huawei P9 Lite на не самом мощном процессоре Kirin 659 набрал 3644 балла. При этом Honor 7A превзошёл Moto G5S с его 2294 баллами, но последний использует тот же Snapdragon 430 для работы с экраном Full HD.

Тест Benchmark Antutu:

В общем, этот смартфон явно не для игр. PUBG Mobile постоянно подтормаживает, хотя по умолчанию загружается с низкими настройками. Менее требовательная игра Guns of Boom работает лучше, но каждый раунд начинается медленно. Простые игры вроде Super Mario Run, Angry Birds 2, Alto’s Adventure работают неплохо. Также они отлично заполняют весь экран с соотношением 18:9.

Объём хранилища Honor 7А вряд ли кого-то порадует. 16 Гб в наши дни слишком мало даже для бюджетного смартфона. Аппарат поддерживает карты памяти microSD, ещё можно установить две SIM-карты.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

Через штатный ISO-разъем.
Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

Декоративная панель снимается с посадочного места при помощи отвертки.
Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

красный;
синий;
желтый;
черный;
фиолетовый;
белый;
зеленый.

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Как установить

Установка магнитолы состоит из нескольких последовательных шагов:

Подключение проводов.
Помещение устройства в гнездо.
Настройка.

Снимать прибор рекомендуется с применением набора ключей.

После удаления рамки и передней панели штатные ключи вставляют в отверстия по бокам до щелчка. После этого нужно потянуть на себя, и прибор будет легко извлечен.

У магнитолы снимается панель при выполнении следующих действий.

Сначала нужно удерживать клавишу Open. После этого панель сдвигается и движением по направлению к себе снимается.

Установка магнитолы Pioneer выполняется отверстие прямоугольной конфигурации, выполненное в панели приборов или центральной консоли. Для удержания корпуса применяется металлическая шахта, которая установлена в окне и закреплена отгибающимися усиками треугольной конфигурации. Головное устройство вставляется в шахту до конца, удерживается защелками, расположенными по бокам корпуса.

Чтобы демонтировать автомобильную магнитолу, следует удалить декоративную рамку, расположенную по периметру корпуса. Зажимы отключаются ключами, входящими в набор устройства или приобретаемыми отдельно. После изъятия корпуса из шахты следует отсоединить колодки, которыми магнитола подключалась к бортовой сети и автоакустике.

Настройка звука

Чтобы магнитола сочно играла и хорошо воспроизводила низкие частоты, необходимо отрегулировать кривую эквалайзера и настроить отсечку низких или высоких частот. Оборудование поддерживает настройку звукового баланса между динамиками, имеется отдельная функция динамического усиления низких частот (BASS BOOST).

На качество звука влияет битрейт звуковых записей, хранящихся на лазерных дисках или сменных накопителях. При низком качестве записи выправить звуковую картину настройками невозможно.

Эквалайзер

Кривые эквалайзера со стандартными параметрами хранятся в памяти, для выбора требуемого значения используется меню (подраздел EQ Settings). Магнитолы поддерживают создание собственной картины звучания с записью параметров в отдельную ячейку памяти.

Фильтр высоких и низких частот сабвуфер

Настройка среза выполняется через меню, в котором требуется найти параметр Crossover. Функция поддерживается только частью оборудования, алгоритм настройки зависит от модификации акустического устройства. Часть моделей допускает установить индивидуальные характеристики для каждого динамика. Высота среза выбирается из списка предлагаемых значений.

10AE — Pioneer Home USA

Стереоресивер с Bluetooth-подключением

Новый

249,00 $

Насладитесь мощным, живым звуком и динамичными басами со стереоресивером Pioneer SX-10AE. Помимо AM/FM-радио, вы можете подключить проигрыватель компакт-дисков и воспроизводить альбомы или сетевой аудиоплеер и пользоваться услугами потоковой передачи музыки. Беспроводная технология Bluetooth® позволяет легко транслировать песни со смартфонов и планшетов.

Плавная и простая потоковая передача по Bluetooth
AM/FM-тюнер с предустановками
Автоматический режим ожидания

ОбзорХарактеристикиГалереяДокументыЗапчасти

Плавная и простая потоковая передача по Bluetooth

Любой звук, воспроизводимый на вашем телефоне, планшете или в приложении для ПК, можно передать на ресивер с помощью беспроводной технологии Bluetooth. Как только ресивер подключится к вашему устройству и запомнит его, он автоматически начнет воспроизведение всякий раз, когда обнаружит входящий аудиопоток Bluetooth.

AM/FM-тюнер с предустановками

Функция автоматической настройки позволяет легко находить станции в вашем районе. Также доступна ручная настройка. Вы можете сохранить до 40 станций в предустановке ресивера для быстрого доступа.

Автоматический переход в режим ожидания

Автоматический переход в режим ожидания может быть включен для автоматического выключения приемника после того, как он останется без управления.

Выходная мощность: Вт на канал (20 Гц–20 кГц, 0,08% THD при 8 Ом, 2 канала)

45 Вт/канал

Расчетное энергопотребление

150 Вт

Каналы

Динамическая мощность:

140 Вт, 120 Вт, 80 Вт

HDMI вход / вывод

Встроенный Wi -Fi

Порт беспроводного адаптера

—

Компонентный видео вход / вывод

—

iPhone / iPod / USB вход

—

iPhone / iPod / USB.

Вход Ethernet

—

Цифровые аудиовходы/выходы

Нет

Выход для наушников

Да

Предустановки AM/FM

Тюнер AM/FM 40 предустановок

MHL 2

—

Встроенный Bluetooth

Да (версия: 4.2/AVRC1, код профиля: 4.2 + LE, SBC/AAC)

Порт адаптера Bluetooth

—

Композитный аудио/видео вход/выход

—

Аналоговые аудио входы/выходы

4 входа / 1 выход

Экранное меню

Многозонное экранное меню

—

Функция Переименование

—

Auto Power Down

Да

IR Serial Remote IN/OUT

—

FL DIMMER

Да

Дистанционный

Да

Гарантия

1 год на запчасти и работу

Ш x В x Г (дюймы) Антенна Wi-Fi поднята

—

Вес

20,7 фунта.

Ш x В x Г (дюймы)

17-1/8 x 6-13/16 x 14-9/16

СКП

889951001102

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ AWSA

33,80 $

Пульт дистанционного управления

Добавить отзыв

Описание

Описание

Насладитесь мощным, живым звуком и динамичными басами благодаря стереоресиверу Pioneer SX-10AE. Помимо AM/FM-радио, вы можете подключить проигрыватель компакт-дисков и воспроизводить альбомы или сетевой аудиоплеер и пользоваться услугами потоковой передачи музыки. Беспроводная технология Bluetooth® позволяет легко транслировать песни со смартфонов и планшетов.

Клиенты также просматривали…

Приложение «Дом» — Аксессуары — Apple

Список постоянно пополняется.

Существует множество аксессуаров от ведущих брендов, совместимых с приложением «Дом». А теперь приложение Home поддерживает Matter — новый стандарт подключения к умному дому. Следите за обновлениями доступных материалов.

Кондиционеры
Очистители воздуха
Мосты
Камеры
Дверные звонки
Вентиляторы
Смесители
Гаражные ворота
Увлажнители
Фары
Замки
Розетки
Приемники
Маршрутизаторы
Безопасность
Датчики
Динамики
Спринклеры
Переключатели
Термостаты
Телевизоры
Windows

Как настроить пионер в машине с усилителем – АвтоТоп

Эквалайзер

Маркировка проводов

Фильтр высоких частот

Как улучшить сигнал

Установка усилителя

Фильтр низких частот (сабвуфер)

Непосредственное подключение

Выключение режима Demo

Схема подключения магнитолы пионер — tokzamer.ru

Непосредственное подключение

Как настроить

Отключение демо

Радио

Как выставить время

Как изменить язык

Как выключить подсветку

Как сбросить настройки

Неисправности и их устранение

Разъемы ISO как основа для подключения большинства магнитолы

Автомагнитола pioneer mhv 150 ub обзор

Работа радио

Работа проигрывателя на примере флэшки

Характерные неисправности

Монтаж 1 din магнитолы

Монтаж 1 din магнитолы

Производительность

Как подключить

Схема

Как установить магнитолу Pioneer

Маркировка проводов

Схема подключения

Как установить

Настройка звука

Эквалайзер

Фильтр высоких и низких частот сабвуфер

10AE — Pioneer Home USA

Новый

Плавная и простая потоковая передача по Bluetooth

AM/FM-тюнер с предустановками

Автоматический переход в режим ожидания

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ AWSA

Добавить отзыв

Описание

Клиенты также просматривали…

Приложение «Дом» — Аксессуары — Apple

Список постоянно пополняется.

Кондиционеры и обогреватели

Очистители воздуха

Мосты

Камеры

Дверные звонки

Смесители

Устройство открывания гаражных ворот

Увлажнители

Фонари

Замки

Розетки

Приемники с поддержкой AirPlay

Маршрутизаторы

Системы безопасности

Датчики

Динамики с поддержкой AirPlay

Спринклеры

Переключатели

Термостаты

Телевизоры и устройства с поддержкой AirPlay

Окна и покрытия

Встройте HomeKit в свой новый дом.

Добавить комментарий Отменить ответ
