1. Тема 12. Системы питания двигателей внутреннего сгорания

Наивыгоднейшие составы смеси
1 – экономичный; 2 — мощностной
СИСТЕМЫ ВПРЫСКИВАНИЯ БЕНЗИНА
Структурная схема системы впрыскивания бензина
Схема системы распределенного впрыскивания бензина

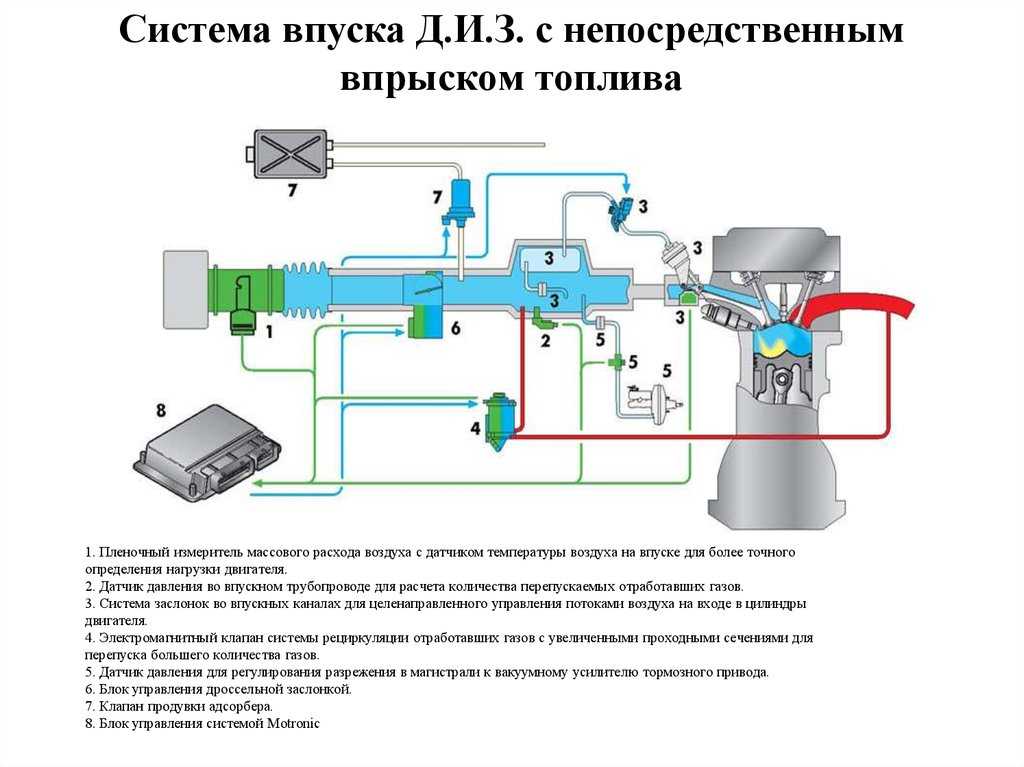

Схема системы непосредственного впрыскивания бензина

7.

Непосредственный впрыск — конструкция (принципиальная картинка) Бензиновый двигатель М271

8. Режимы работы: однородная смесь и неоднородная. Бензиновый двигатель М271

Неоднородная смесь
= 1,7 — 2,5
Однородная смесь
= 0,8 — 1,0

9. Конструкция топливной системы после ТНВД. Бензиновый двигатель М271

20
B4/6
Y74
Y76
насос высокого давления
датчик давления в рейке
клапан регулирования давления
форсунка

10. Два направления движения потока топлива, благодаря шайбе создающей закручивание потока. Бензиновый двигатель М271

Vтангенциальная
Vаксиальная

11. Требования к форсункам. Бензиновый двигатель М271

Время на впрыск топлива:
Количество впрыскнутого топлива
KE
DE
— Коллекторный впрыск:
2 оборота КВ ( 20 мсек)
Полная
нагрузка
— Непосредственный впрыск:
1/2 оборота КВ (0,4 — 5 мсек)
0,4
3,5
5
Холостой
ход
Время впрыска в мсек
20

12. Насос высокого давления (20).

Бензиновый двигатель М271ТОПЛИВНЫЕ СИСТЕМЫ ДИЗЕЛЕЙ
Схема топливной
системы разделенного
типа
Схема работы (а..г) секции топливного насоса высокого давления
Распределительный одноплунжерный насос с электронным
управлением
Схема работы секции
одноплунжерного
распределительного насоса
Схема аккумуляторной топливной системы высокого давления
Топливная система
A
низкое давление
B
давление от электр.
насоса
D
обратка к подкачивающему насоссу
C
давление перед подкачивающим насосом
E
давление после клапана
регулировки количества
топлива
F
высокое давление
G
обратка

19. Тема 13. Системы наддува двигателей внутреннего сгорания

Схемы и принципы работы комбинированных
двигателей
Схемы комбинированных
двигателей с газовой связью:
Схемы комбинированных двигателей с гидравлической связью:
а) компрессор и турбина связаны с валом поршневой части
двумя отдельными гидромуфтами;
б) турбина с валом поршневой части соединена зубчатой
передачей, а компрессор – гидромуфтой;
в) турбина и компрессор связаны между собой жестко, а с
валом поршневой части — гидромуфтой
Схема комбинированного
двигателя с газовой связью:
Схема комбинированного
двигателя с комбинированной
связью и параллельным
сжатием заряда:
Схемы комбинированных двигателей с комбинированной
связью и последовательным сжатием заряда:
Системы охлаждения воздуха
Схема перепуска газов
Методы внутреннего регулирования турбины
Подача наддувочного воздуха
Турбина с изменяемой геометрией

29.

Подвод воздуха и наддувБензиновый двигатель М271

30. Прохождение воздуха

Бензиновый двигатель М271

31. Прохождение воздуха (циркуляционная заслонка открыта)

Бензиновый двигатель М271

32. Прохождение воздуха (циркуляционная заслонка закрыта)

Бензиновый двигатель М271

33. Механический нагнетатель

Всасывающая сторона
Нагнетающая сторона
Байпас
Бензиновый двигатель М271

English     Русский Правила

Система питания дизельного ДВС

Двигатели внутреннего сгорания выступают самым распространенным видом силовых агрегатов, используемых как в промышленности или энергетике, так и для оснащения разнообразных транспортных средств. К числу наиболее распространенных разновидностей ДВС относится дизельный двигатель.

Что такое система CommonRail

Заключение

Его популярность обусловлена сочетанием экономичности, надежности и высокого КПД. Ключевой частью дизельного двигателя справедливо считается топливная система. А потому имеет смысл рассмотреть этот конструктивный элемент силового агрегата более детально.

Особенности дизельного ДВС

По составу дизельное топливо сильно отличается от всех марок бензина. В диз топливе содержится керосин и газойлевые соляровые фракции. При получении солярки, из нефти сначала отделяют бензин.

Качество бензина зависит от октанового числа, а солярка зависит от значения цетаного числа. На автозаправочных станция сегодня продают дизельное топливо в ценатом от 45 до 50. Для новых дизельных двигателей требуется солярка с высоким цетаном.

Краткий рабочий цикл топливной системы дизельного агрегата:

1. Топливо очищается от примесей.
2. Попадает в топливный насос высокого давления.
3. ТНВД сжимает топливо и оно под давлением проходит через микроотверстие в форсунке и распыляется на мелкие частички.
4. При движении поршня вниз, открывается всасывающий клапан и воздух поступает в камеру цилиндра и моментально нагревается от сжатия (давление сжатия от 3 до 5 Мпа) при движении поршня вверх.
5. Распыленное топливо смешивается с горячим воздухом, это от 700 до 900 градусов, и самовозгорается.

Кто не знает, основное отличие дизельного двигателя от бензинового не только в топливе, но в система поджига топлива. Если бензин поджигается за счет образования искры свечи, то солярка поджигается от сильного сжатия и высокой температуры.

Самыми надежными считаются свечи зажигания NGK.

Классификация дизельного топлива по температуре застывания:

1. летнее дизельного горючее;
2. зимнее;
3. арктическое.

Так же, эти сорта солярки немного отличаются по цвету. Опытные шофера определяют по цвету. Вязкость и плотность дизель топлива намного больше, чем у бензина. Также, солярка обладает смазывающим эффектом, поэтому оно не является обезжиривающей жидкостью, как бензин.

Тюнинг

Чип тюнинг дизельных двигателей может выполняться как путем перепрограммирования блока управления, так и за счет изменения давления турбины.

Следует сказать, что чип тюнинг дизельного двигателя отличается простотой и имеет доступную стоимость. При этом он позволяет существенным образом увеличить показатели мощности мотора без снижения его ресурса работы.

Отметим, что для качественной работы такого чипованного силового агрегата необходимо удалить катализаторы или поставить их обманки. Следует помнить о том, что чип тюнинг дизельного двигателя должен выполнять исключительно опытный специалист, который знает, какая компрессия должна быть в моторе.

В настоящее время существуют различные программы увеличения мощности силового агрегата путем перепрограммирования его блока управления. В данном случае имеется возможность как легкого тюнинга, так и кардинальное увеличение мощности.

Устройство системы питания дизеля

Из чего состоит топливная дизельная система:

1. Топливный бак.
2. Фильтр грубой очистки топлива (ГОТ).
3. Фильтр тонкой очистки топлива (ТОТ).
4. Насос для подкачивания дизтоплива.
5. Топливный насос высокого давления (ТНВД).
6. Инжекторные форсунки.
7. Магистраль высокого давления.
8. Трубопровод низкого давления.
9. Фильтр очистки воздуха.

Эти элементы есть во всех модификациях дизельных агрегатов. Некоторые моторы оснащаются доп элементами: электрический насос, фильтры сажевые, глушители и т.д.

Система питания дизельного двигателя состоит из двух основных частей:

• дизельное устройство для подачи топлива;
• дизельное устройство для подачи воздуха.

Устройство для подачи топлива может быть в едином корпусе, а может быть раздельным. Современное устройство выполнено в раздельном типе, то есть насос ТНВД и форсунки расположены в разных корпусах. Солярка нагнетается по магистралям низкого, затем высокого давления. Все, что до ТНВД, это трубопроводы низкого давления. После ТНВД начинается сжатие топлива.

Система питания дизельного ДВС оснащается двумя насосами:

• насос высокого давления;
• насос для подкачки топлива.

Насос для подкачки начинает качать топливо из бака, прогоняет его через фильтры грубой и тонкой очистки и поставляет его в топливный насос высокого давления.

Насос ТНВД подает топливо под давлением в инжекторные форсунки в порядке, характерном для данного дизельного мотора. В устройстве ТНВД есть много одинаковых секций.

Нераздельная система подачи топлива

Система питания дизельного двигателя нераздельного типа, то есть ТНВД и форсунки расположены в одном корпусе, устанавливается в двухтактные дизельные моторы. Устройство, в котором есть и насос ТНВД и форсунка называется насос-форсункой.

Такие двигатели с нераздельной подачей топлива не распространились массово. Они часто ломаются. Хотя конструкция и проще, отсутствует магистраль высокого давления. Моторы работают с высоким уровнем шума.

Раздельная система подачи топлива

В таких двигателях форсунки устанавливают в головке блока цилиндров. Форсунки должны качественно распылять топливо по рабочим камерам сгорания цилиндров, поэтому частой проблемой плохой работы дизеля является засорение форсунок.

Насос подкачки топлива нагнетает много жидкости в ТНВД, насос высокого давления берет нужный ему объем, а остальное оттекает по дренажным линиям обратно в топливный бак.

Классификация дизельных форсунок по конструкции:

1. закрытая форсунка, то есть сопло у нее закрывается специальное запорной иглой;
2. открытая форсунка.

В четырех тактных двигателях устанавливаются форсунки закрытого вида. Внутреннее пространство форсунки сообщается с камерой сгорания только во время подачи топлива.

Главный элемент форсунок — это распылитель. Распылитель может иметь только одно отверстие или несколько. Впрыск топлива через эти отверстия создают факел в цилиндре. От пропускной способности, количества отверстий зависит форма и расположение факела.

Принцип работы инжектора

Работает инжекторная система питания так: при повороте ключа зажигания в работу включается бензонасос, заполняя всю топливную составляющую бензином. При включении стартера, в цилиндры начинает засасываться воздух.

Электронная же составляющая посредством датчиков собирает информацию о требуемых ей параметрах силовой установки и на их основе проводит расчеты длительности времени открытия форсунок. После чего она подает электрический импульс на форсунки и те впрыскивают нужное количество бензина в проходящий по коллектору поток воздуха, после чего происходит их смешивание и подача в цилиндры. Это упрощенное описание принципа работы бензиновой топливной системы, в действительности все выглядит несколько сложнее.

Схема питания турбодизеля

Чтобы увеличить мощность дизельного аппарата, устанавливают турбину. Конструкция топливной системы дизельного двигателя не изменяется, если мотор с турбонаддувом. Меняется схема и вариант подачи топлива в мотор от схемы атмосферного двигателя.

Турбированный двигатель получается путем установки турбокомпрессора. В дизельном моторе турбина работает на отработавших газах. Сначала турбокомпрессор сжимает воздух, охлаждает его и подает в рабочую камеру сгорания цилиндров дизельного силового агрегата. Воздух нагнетается под давлением 0,15-0,2 МПа (Мега Паскаль).

Классификация турбонаддува по давлению:

• до 0,15 Мпа;
• 0,2 МПа — турбокомпрессор средней мощности;
• > 0,2 МПа.

Как в бензиновых, так и дизельных двигатель турбина служит для дополнительной подачи воздуха в камеры сгорания. Чем больше воздуха, тем больше и качественнее догорает топливо. Мощность двигателя с турбиной увеличивается на 30%.

Минус турбированных моторов в том, что такие агрегаты работают в более трудных условиях: повышается температура; детали, особенно цилиндро-поршневой группы (ЦПГ), кривошипно-шатунного механизма (КШМ), газораспределительного механизма (ГРМ) испытывают больше давления и, саму турбину обычно надо менять через 100 000 км пробега.

Турбины

Большинство модификаций современных моторов используют дополнительные турбины, которые позволяют существенно повысить мощность силового агрегата. Отдельные силовые агрегаты оснащаются двумя, тремя и даже четырьмя такими турбинами. Использование таких небольших по объему нагнетателей позволяет одновременно улучшить показатели мощности и избавляет от характерной турбоямы, которая проявляется в существенной задержке ускорения при нажатии на педаль газа.

Современные турбированные дизели по мощности даже превосходят атмосферные бензиновые силовые агрегаты. При этом, по показателям топливной экономичности, они на 20-30% лучше, нежели чем бензиновые моторы.

В то же время следует сказать, что наличие турбины может отрицательно сказаться на показателях надежности силового агрегата. Во время работы турбина может вращаться с высокой скоростью, и при этом на этот узел неизменно приходится повышенная нагрузка. Поэтому не редкость поломки, которые вызваны усталостью этого узла, а также использованием некачественного масла.

Следует сказать, что устройство турбины дизельного двигателя отличается повышенной сложностью, и в большинстве случаев устранение таких неполадок заключается в замене вышедшего из строя элемента.

Датчик уровня горючего

Располагается он на модуле насоса. По своей конструкции датчик уровня топлива представляет небольшую систему, состоящую из поплавка и механизма переменного сопротивления с нейлоновым контактом. В зависимости от количества содержимого в баке топлива, сопротивление элемента меняется, что фиксирует стрелка на панели приборов в салоне.

Следует отметить, что датчик бензина не подвергается негативному воздействию некачественных топливных присадок и не ломается при частых перепадах температур и давлении внутри бака.

Подводим итоги

Современные топливные системы достаточно сложные, их ремонт и эксплуатация наполнены самыми разными неприятностями. Но также эти системы более эффективны, чем старые варианты. Они призваны защитить экологию от больших выбросов CO и прочих газов, а также защитить кошелек владельца от постоянно растущих расходов на бензин. Тем не менее, вы потратите сэкономленные деньги на сервисе, пытаясь привести в порядок аппаратуру после серьезных неполадок.

Обратить внимание стоит на состояние топливного оборудования при покупке подержанного авто. Также есть смысл заказывать регулярную диагностику оборудования, если есть подозрения на неисправность. Диагностика часто помогает на первых этапах неполадки найти проблемы и устранить их с минимальными расходами. Такой подход экономит ваши деньги и позволяет предусмотрительно устранить возможные неполадки в машине. Так ваше авто не сломается неожиданно и не заставит вызывать эвакуатор для доставки в ближайший сервис.

Неисправности и сервисное обслуживание

В процессе эксплуатации транспортного средства топливная система автомобиля испытывает нагрузки, приводящие к ее нестабильному функционированию или выходу из строя. Наиболее распространенными считаются следующие неисправности.

Недостаточное поступление (или отсутствие поступления) горючего в цилиндры двигателя

Некачественное топливо, длительный срок службы, воздействие окружающей среды приводят к загрязнению и засорению топливопроводов, бака, фильтров (воздушного и топливного) и технологических отверстий устройства приготовления горючей смеси, а также поломке топливного насоса. Система потребует ремонта, который будет заключаться в своевременной замене фильтрующих элементов, периодической (раз в два-три года) прочистке топливного бака, карбюратора или форсунок инжектора и замене или ремонте насоса.

Потеря мощности ДВС

Неисправность топливной системы в данном случае определяется нарушением регулировки качества и количества горючей смеси, поступающей в цилиндры. Ликвидация неисправности связана с необходимостью проведения диагностики устройства приготовления горючей смеси.

Утечка горючего

Утечка горючего – явление весьма опасное и категорически не допустимое. Данная неисправность включена в «Перечень неисправностей…», с которыми запрещается движение автомобиля. Причины проблем кроются в потере герметичности узлами и агрегатами топливной системы. Ликвидация неисправности заключается либо в замене поврежденных элементов системы, либо в подтягивании креплений топливопроводов.

Таким образом, система питания является важным элементом ДВС современного автомобиля и отвечает за своевременную и бесперебойную подачу топлива к силовому агрегату.
