Схема гидроусилителя руля. Техническое обслуживание ГУР

Статьи по устройству автомобиля. Как устроен автомобиль?‎ > ‎Рулевое управление автомобиля‎ > ‎

Гидроусилитель рулевого управления (ГУР) все чаще устанавливается на легковых автомобилях. Он, конечно, облегчает управление, но что делать, когда гидроусилитель выходит из строя? В даной статье мы рассмотрим схему работы ГУРа, а также дадим советы по техническому обслуживанию гидроусилителя руля. В конце статьи вы найдете таблицу основных неисправностей ГУР и методы их устранения.

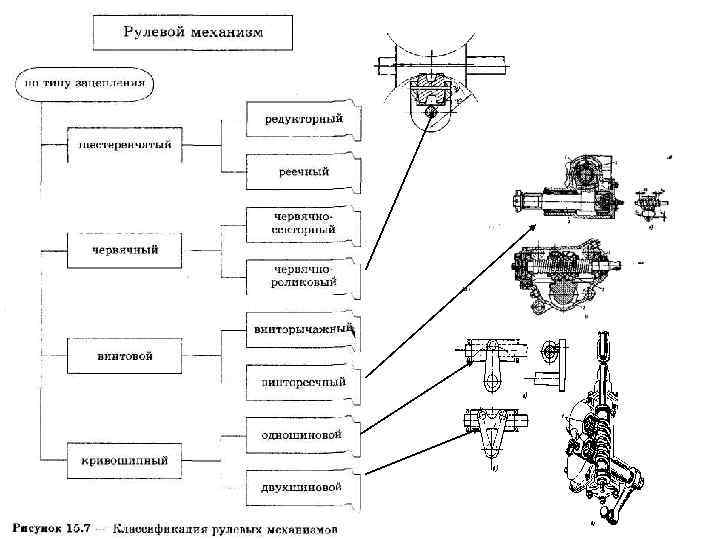

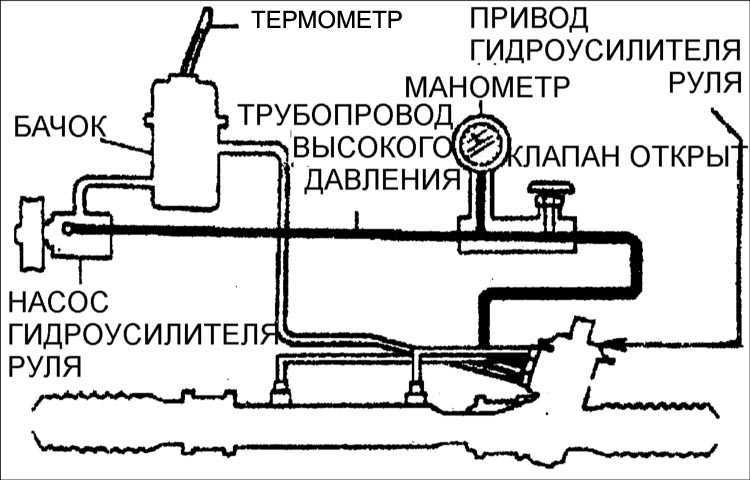

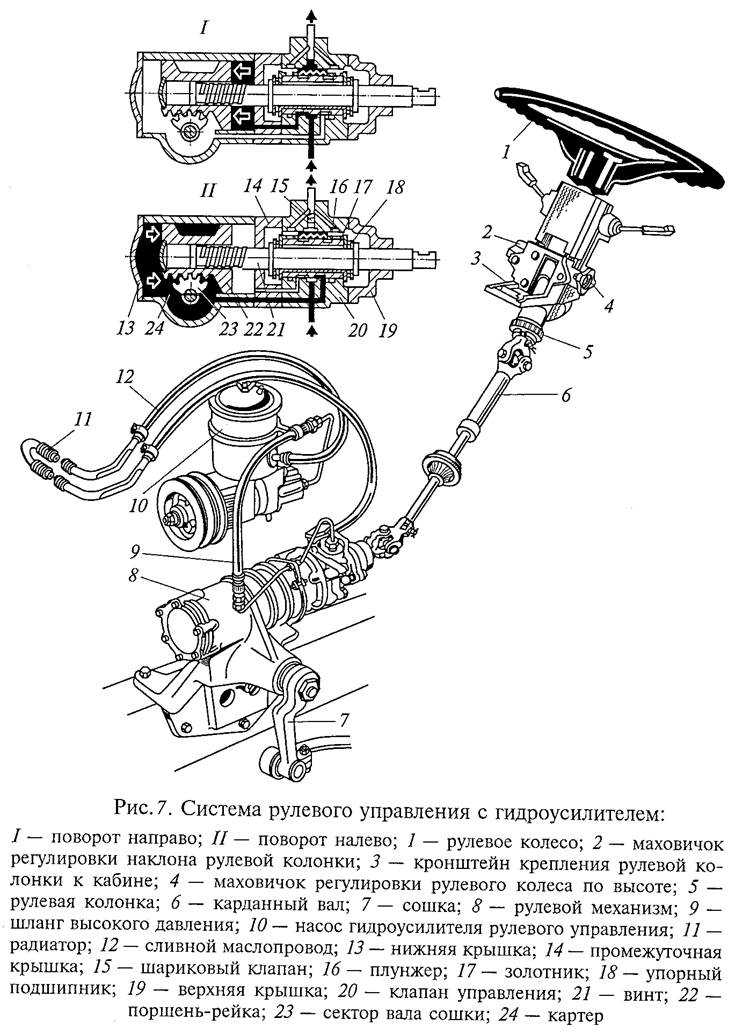

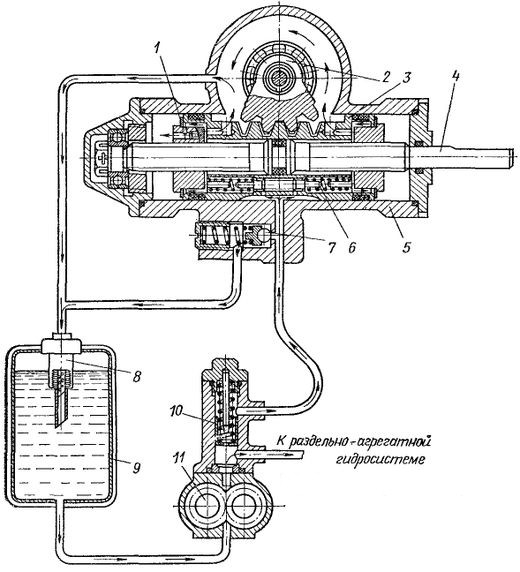

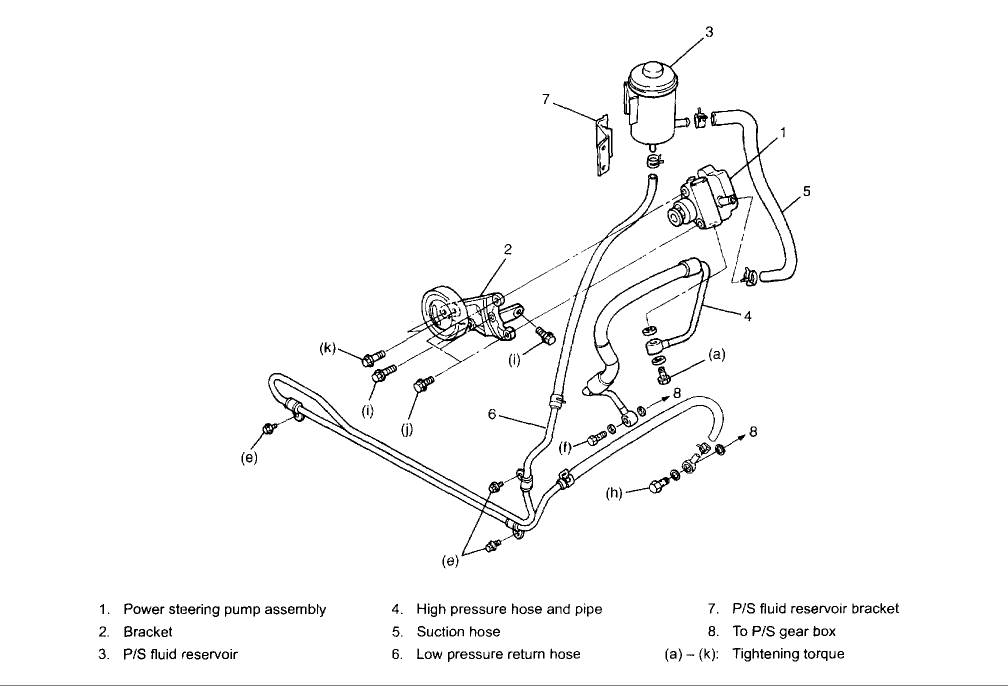

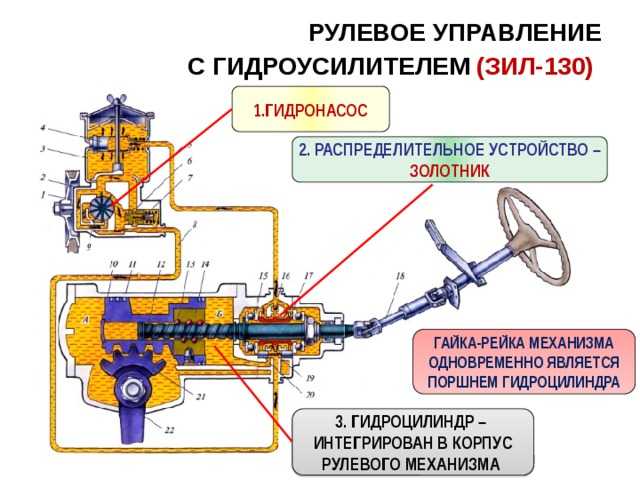

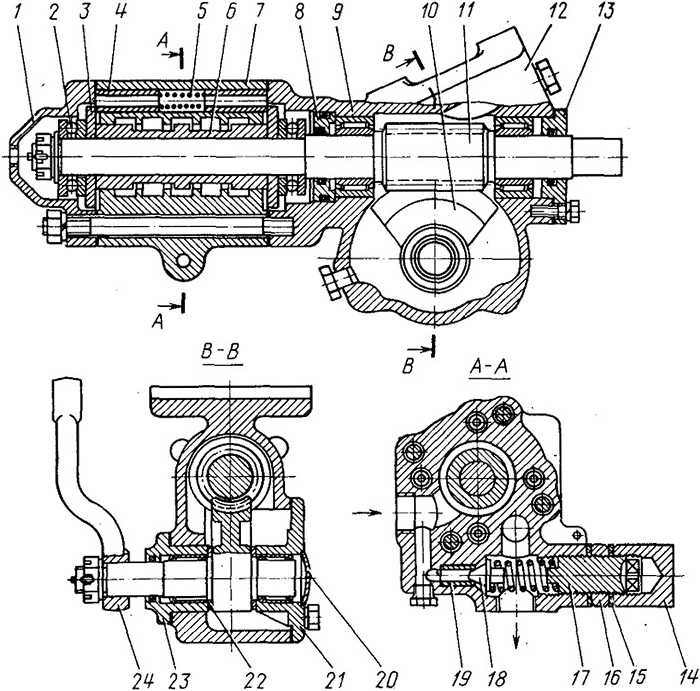

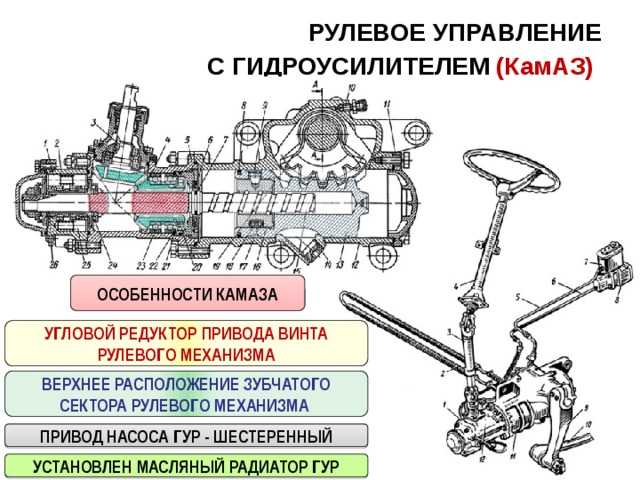

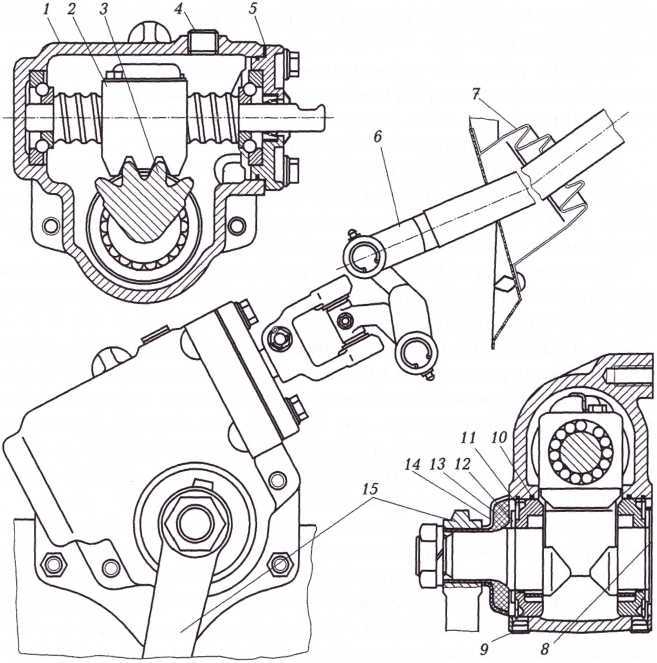

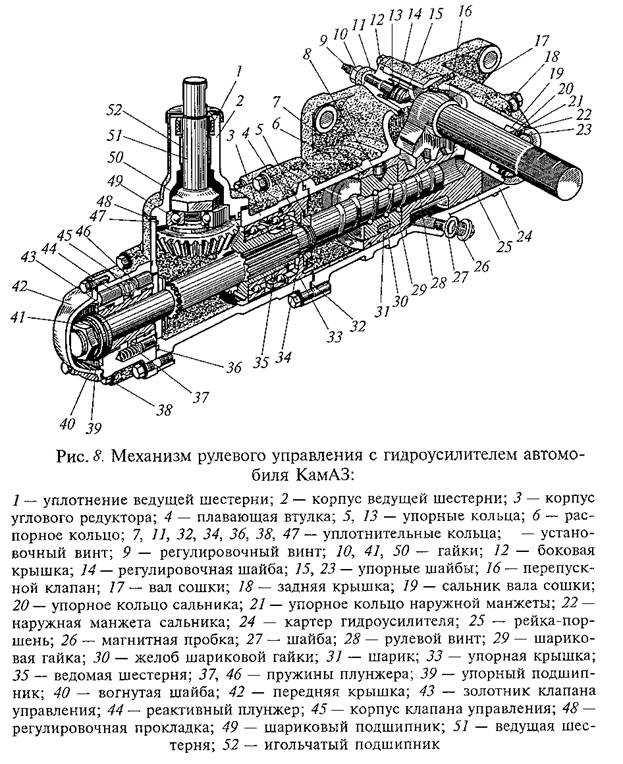

Схема гидроусилителя автомобиля ГУР

Задача состоит в том, чтобы сделать поворачивание рулевого колеса достаточно легким при маневрировании с малой скоростью и более ощутимым по усилию на рулевом колесе при движении с большей скоростью, чтобы управление автомобилем стало как можно более безопасным.

У большинства гидроусилителей вне зависимости от скорости движения автомобиля коэффициент усиления остается постоянным.

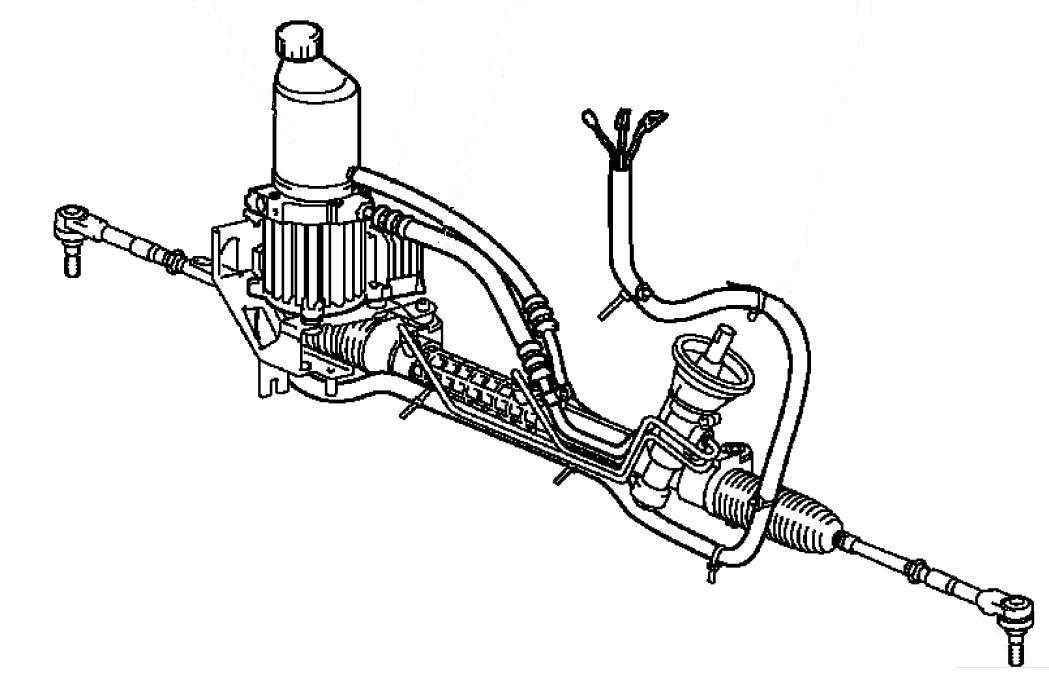

Однако все большее число поступающих на рынок автомобилей сегодня оснащается системами с переменным коэффициентом усиления, у которых степень усиления уже изменяется в зависимости от скорости движения автомобиля. Они обеспечивают точную и быструю реакцию при движении автомобиля на поворотах и требуемое усилие при маневрировании автомобиля с малой скоростью.

Одним из путей достижения этого является использование рейки рулевого механизма с переменным передаточным отношением зубчатого зацепления. С этой целью по длине рейки изменяется шаг и диаметр делительной окружности зубьев, а на шестерне шаг зубьев остается постоянным. Когда колеса автомобиля выставлены для движения в прямом направлении, передаточное число рулевого механизма равно единице и коэффициент усиления наименьший, но по мере приближения рулевого колеса к его крайним положениям, передаточное число возрастает и усиление, необходимое для поворачивания колес, уменьшается.

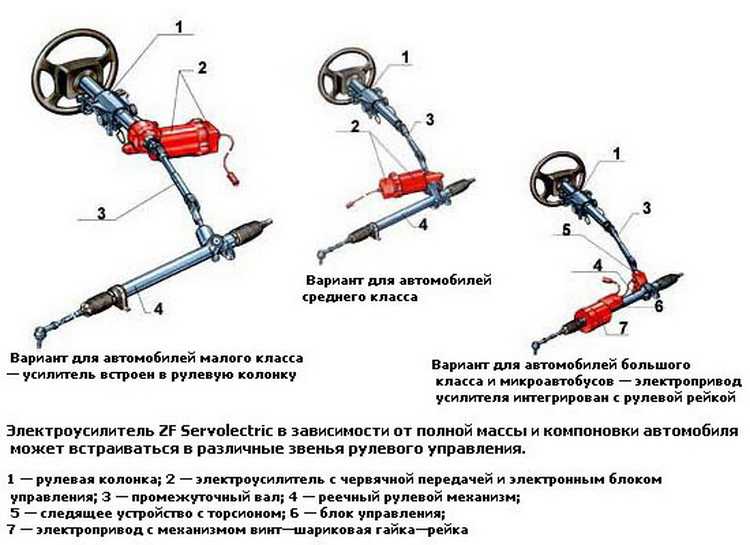

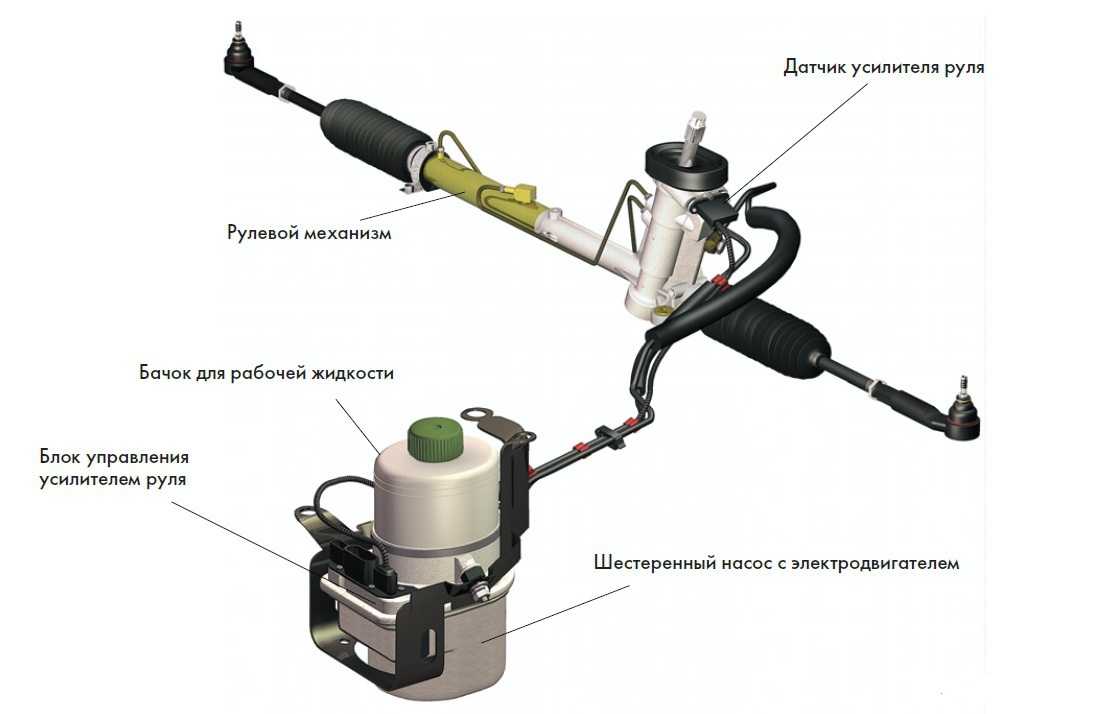

Гидроусилитель рулевого механизма, управляемый компьютером, также перестает быть чем-то необычным.  Такие системы рулевого управления обрабатывают информацию от спидометра автомобиля. Их работа определяется не только числом оборотов двигателя, но и скоростью движения автомобиля. Микропроцессор компьютера анализирует поступающие от датчика сигналы и вычисляет требуемый на каждый момент коэффициент усиления, который реализуется с помощью электрогидравлического преобразователя.

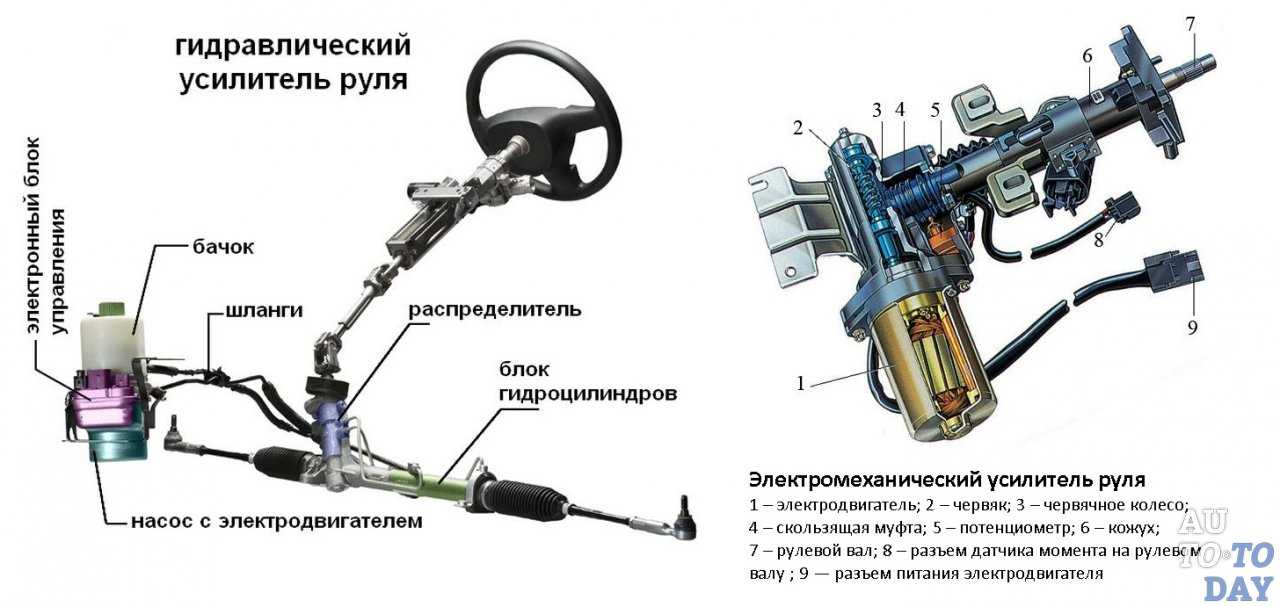

Идея разработчиков таких систем: взять лучшее из двух видов рулевого управления — при скоростях, характерных для паркования автомобиля, сделать рулевое управление наиболее легким, а при движении с высокой скоростью действие усилителя уменьшать до такой степени, чтобы система работала почти так же, как обычное механическое рулевое управление без усилителя.

Техническое обслуживание ГУР

Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля. Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем даже на автомобиле без гидроусилителя.

Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Регулярно проверяйте состояние ремня — он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего при трогании автомобиля с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости

доливайте жидкость только указанной в руководстве по обслуживанию марки. Учтите, что гидрожидкость, предназначенную для автоматических коробок передач, можно использовать не для всех гидроусилителей рулевого управления. В продаже имеется много разных марок жидкостей. Неподходящая жидкость может испортить все сальники в системе.

Так как жидкость используется не только как рабочее тело гидросистемы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, иначе насос может выйти из строя. Следите также за чистотой жидкости. Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидросистемы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта.

Замена жидкости требуется редко (проверьте в руководстве по эксплуатации автомобиля, входит ли эта операция в число периодических работ по техобслуживанию. Обычно она не предусматривается). Если же вы хотите слить жидкость, необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы. Специальное отверстие для слива жидкости обычно отсутствует.

Заправка новой жидкости производится через расширительный бачок. Как правило, при этом в гидросистеме образуются воздушные пробки, нарушающие ее работоспособность. Их следует удалить. Проще всего сделать это следующим образом. Запустите двигатель, откройте крышку расширительного бачка и прокачайте систему, поворачивая руль несколько раз из одного крайнего положения в другое. По мере прокачивания гидросистемы уровень жидкости в бачке будет понижаться.

Повторяйте процедуру до тех пор, пока он не стабилизируется. После этого долейте жидкость до требуемого уровня и закройте крышку, предварительно проверив, не засорено ли в ней вентиляционное отверстие (если оно имеется).

Наиболее частой неисправностью гидроусилителей является течь жидкости. С таким дефектом автомобилям обычно не удается пройти ежегодный техосмотр. У некоторых старых гидросистем допускалось небольшое просачивание жидкости через подшипники, валы и т.п., поскольку их практически невозможно сделать полностью герметичными. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных подтеканий из трубопроводов и штуцеров, а также из не туго закрепленных трубопроводов и других деталей.

Выясните, не трутся ли трубки и шланги о детали шасси и подвески. Неисправность гидропривода может приводить к прорыву жидкости через чехлы. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое.

 Небольшие течи часто можно устранить, введя в жидкость специальные герметизирующие добавки, которые имеются в продаже. Однако это будет только кратковременной мерой. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Замена сальников мало что исправит, если насос сильно изношен.

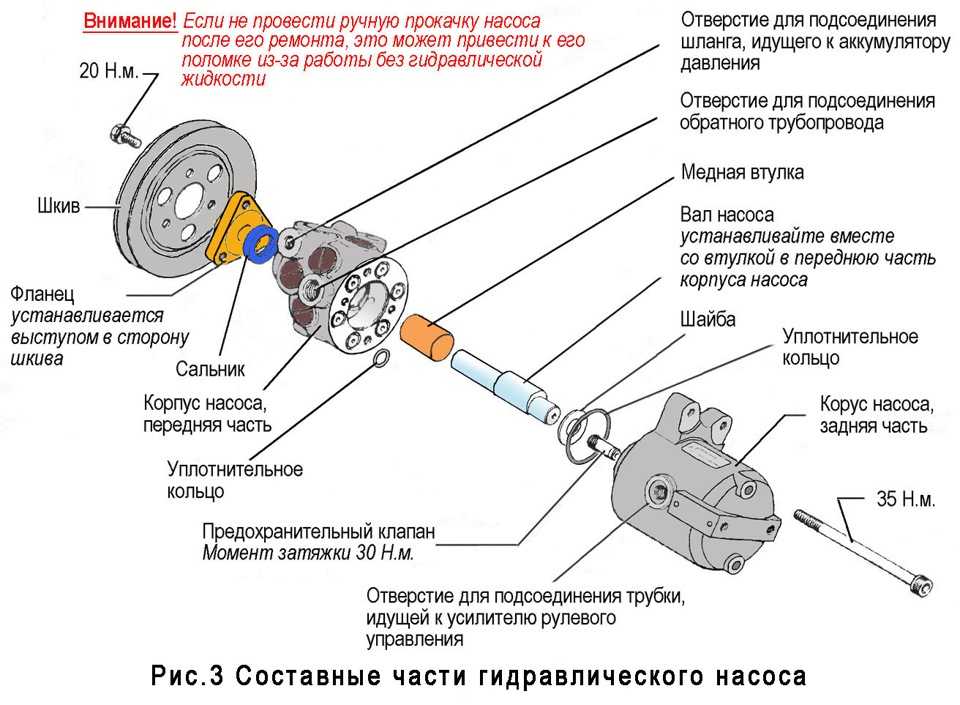

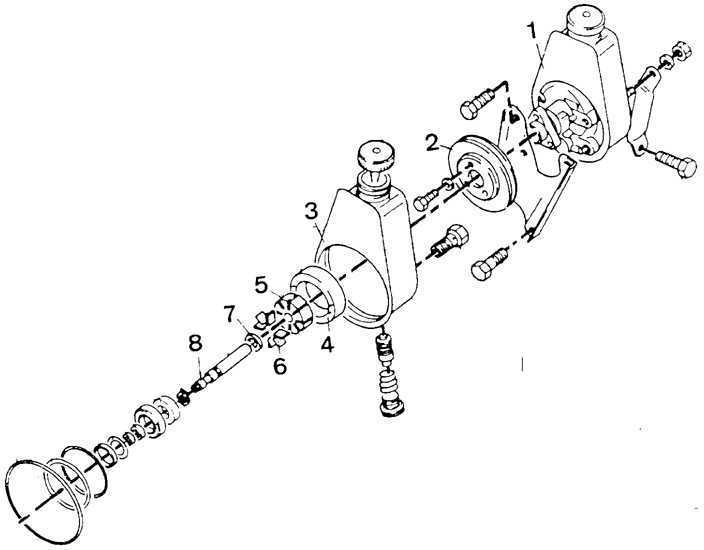

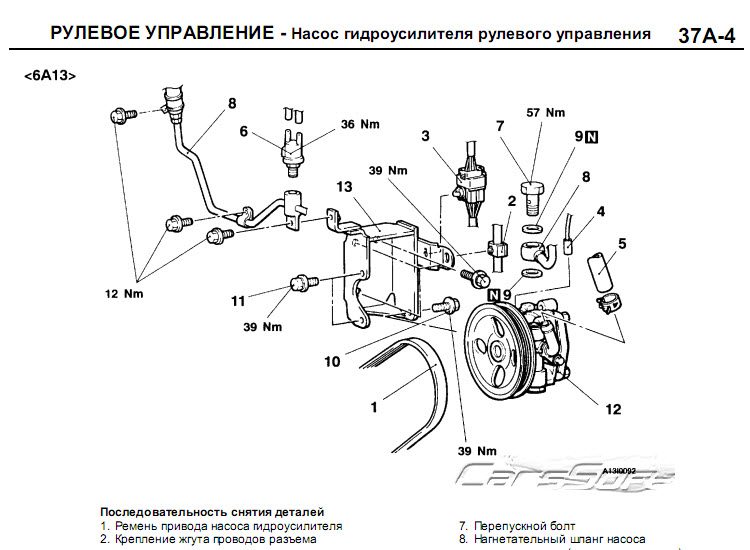

Для тех, кто любит делать все самостоятельно, ремонт насоса не представит больших трудностей. Однако прежде, чем устанавливать отремонтированный насос на автомобиль, желательно проверить его на стенде. Если вы подозреваете, что насос изношен, то обратитесь к специалисту по гидроусилителям, чтобы он проверил его рабочее давление и правильно определил неисправность.

Вообще говоря, многочисленные достоинства рулевой системы с гидроусилителем во много раз перевешивают проблемы, создаваемые ее возможными неисправностями. Стоит после того, как вы поездили на автомобиле с современной системой, пересесть на автомобиль не имеющий гидроусилителя рулевой системы, и вы немедленно «почуствуете разницу».

Возможные неисправности ГУР и методы устранения

Неисправность

Причина

Устранение

Отдача (обратные толчки) на рулевом колесе

Слабо наятянут или изношен приводной ремень насоса

Заменить ремень или отрегулировать его положение

Рулевое колесо поворачивается с большим усилием

Слабо натянут или изношен приводной ремень насоса. Низкий уровень жидкости в заправочном бачке. Малое число оборотов холостого хода двигателя. Грязный фильтр заправочного бачка

Низкое рабочее давление насоса гидроусилителя. Имеется воздух в гидроусилителе.

Отрегулировать натяжение ремня. Долить жидкость. Отрегулировать обороты холостого хода.
Заменить фильтр. Отремонтировать или заменить насос. Проверить герметичность уплотнений и удалсть воздух

Вращение рулевого колеса в среднем положении требует большого усилия

Неисправность насоса гидроусилителя
Механическая неисправность

Проверить насос и отремонтировать или заменить его. Проверить систему рулевого управления

Вращение рулевого колеса в одну из сторон требует большого усилия

Неисправность насоса

Проверить и отремонтировать насос или заменить его сальники.

Быстрое поворачивание рулевого колеса требует большого усилия

Слабо натянут приводной ремент насоса. Слишком малое число оборотов холостого хода. В гидроусилителе имеется воздух.
Неисправность насоса гидроусилителя
Механическая неисправность

Отрегулировать натяжение ремня. Отрегулировать работу двигателя. Найти место подсоса воздуха и удалить воздух. Отремонтировать или заменить насос. Проверить механизмы системы рулевого управления

Нечеткая работа рулевого управления

Низкий уровень жидкости в заправочном бачке, течь жидкости. Имеется воздух в гидросистеме. Износ деталей рулевого управления. Нарушена геометрия рулевого привода. Неисправность шин

Добавить жидкость, выявить и устранить течь. Проверить герметичность уплотнений и удалить воздух. Проверить состояние узлов и устранить обнаруженные неисправности.
Проверить и при необходимости заменить шины.

Шум при работе

Низкий уровень жидкости в заправочном бачке. Сброс жидкости через предохранительный клапан (свистящий звук при крайнем положении рулевого колеса)

Добавить жидкость, проверить отсутствие течи. Установить причину и удалить воздух. Проверить и отремонтировать или заменить насос. Проверить рабочее давление насоса.

Вибрация

Имеется воздух в гидросистеме Механическое повреждение или плохое состояние шин.

Установить причину и удалить воздух. Выявить неисправные шины и отремонтировать

Дополнительные проверки для рулевого управления с микропроцессором

При движении с большой скоростью поворачивание рулевого колеса требует большого усилия

Неисправность электронного оборудования.
Неисправность спидометра

Обратиться к специалисту. Заменить спидометр или датчик

На больших скоростях рулевое колесо поворачивается слишком легко.

Неисправность электронного оборудования.
Неисправность спидометра.
Неплотное соединение с массой

Обратиться к специалисту. Заменить спидометр или датчик

Неравномерность усилия при вращении рулевого колеса

Неисправность электронного оборудования.
Неисправность спидометра.

Обратиться к специалисту. Заменить спидометр или датчик



Гидроусилитель руля (ГУР): назначение, конструкция, принцип работы

Гидроусилитель руля (ГУР) – гениальное изобретение, благодаря которому управление автомобилем из ежедневного подвига, требующего серьезных усилий, превратилось в комфортное занятие, доступное даже хрупким нежным «феям». Как и все элементы автомобильной «начинки», усилитель руля прошел свой путь развития от примитивного механического устройства до современного электронно-управляемого помощника. Гидравлическая система оказалась настолько удачной, что до сих пор устанавливается на автомобилях.

Содержание

  1. Что такое гидроусилитель руля (ГУР) и для чего он нужен?
  2. Устройство ГУР
  3. Принцип работы гидроусилителя руля
  4. Какое масло лить и когда?
  5. Преимущества и недостатки ГУР
  6. Основные неисправности ГУР: причины и способы устранения

Что такое гидроусилитель руля (ГУР) и для чего он нужен?

ГУР – это устройство, добавляющее к повороту рулевого колеса дополнительное усилие. Если вспомнить физику, для совершения определенного поворота на рулевой рейке нужно либо приложить больше физической силы, либо сделать больше оборотов рулевым колесом. Оба эти варианта не слишком удобны для водителя: управление транспортным средством превращается в довольно-таки изматывающее занятие.

Усилитель «докручивает» колёса (увеличивает усилие) в том направлении, в котором сделан поворот, и на такой угол, на который водитель повернул руль. Благодаря этому улучшается маневренность автомобиля на высокой скорости, узких участках дороги, во время парковки.

Вторая задача этого устройства – демпфировать удары, которые приходятся на рулевую рейку от неровностей дороги. Чем меньше вибраций и толчков приходится на руки водителя, тем меньше утомляемость, острее внимание на дороге, особенно в дальних поездках.

И, наконец, система ГУР позволяет сохранять траекторию движения, если одно из колес внезапно выходит из строя (прокол или взрыв шины). Да и на полностью исправных колесах легче держаться в полосе движения и чувствовать автомобиль, если система гидроусилителя работает нормально.

Устройство ГУР

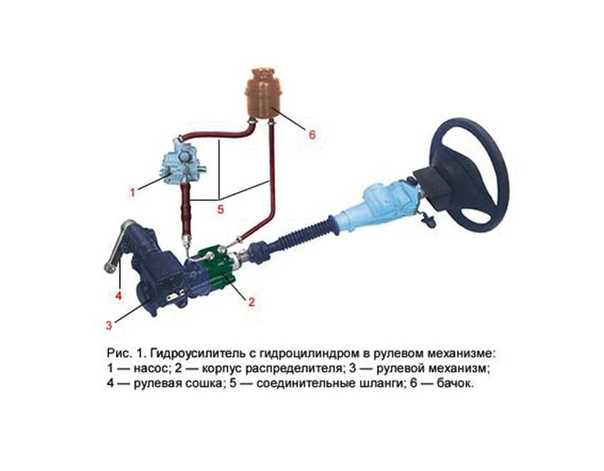

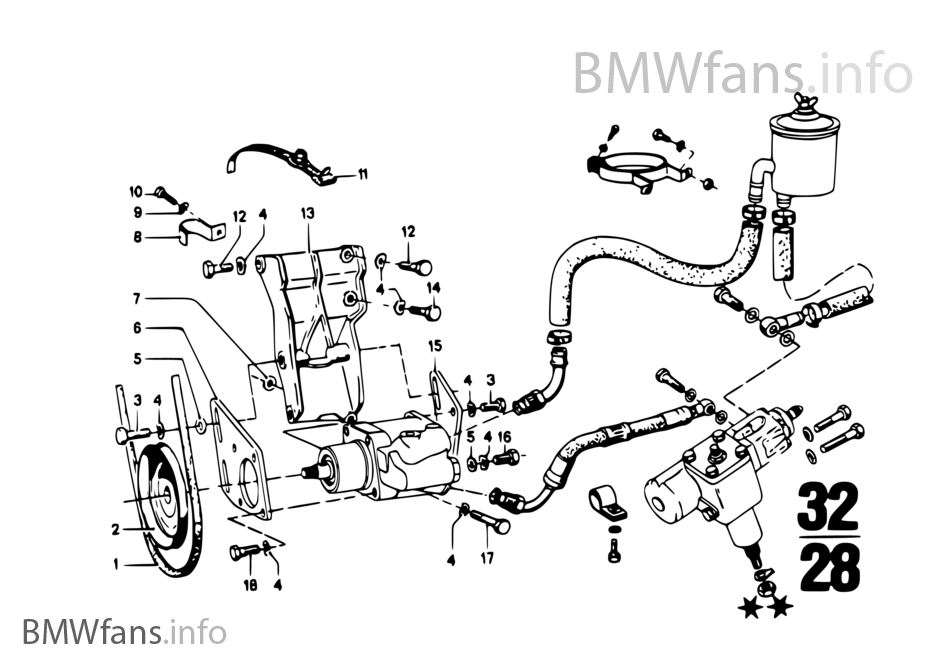

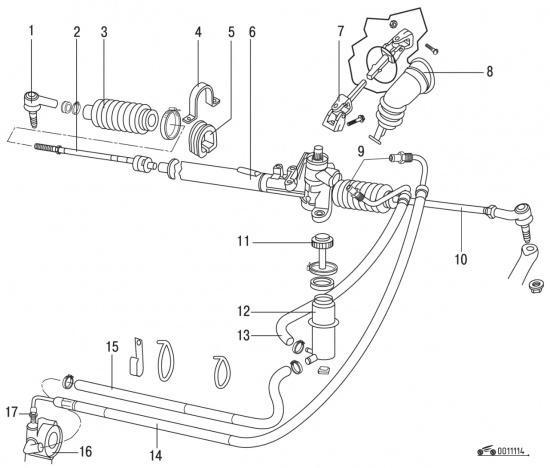

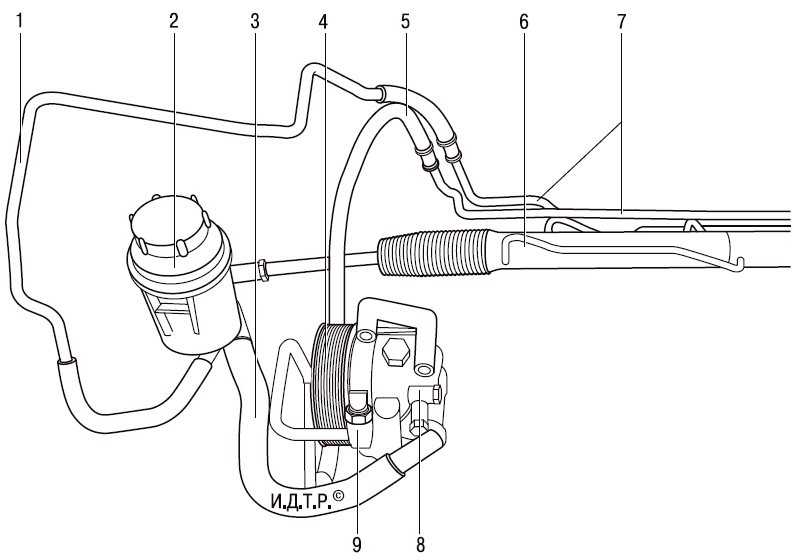

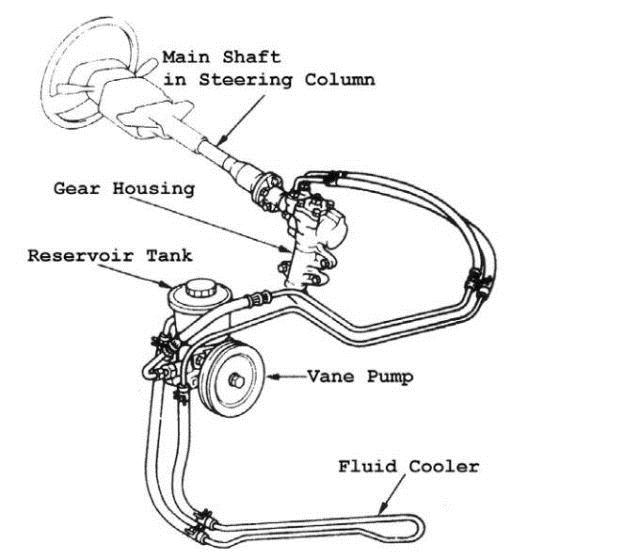

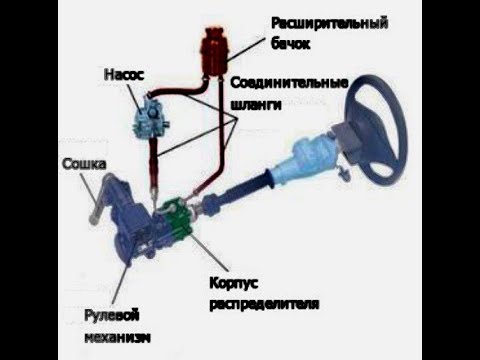

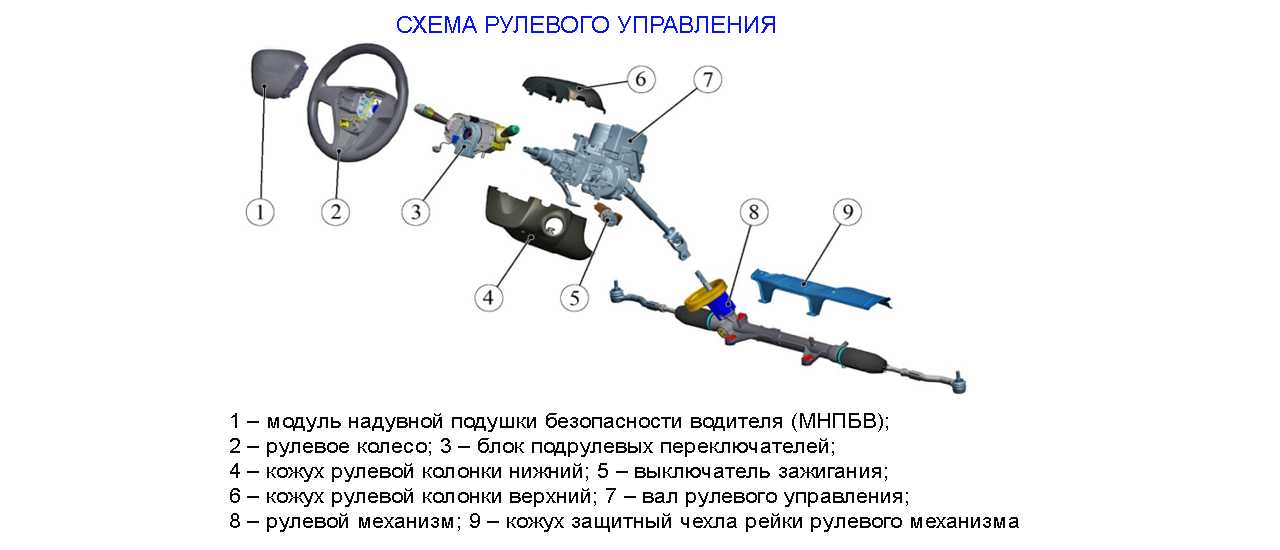

На все легковые автомобили устанавливаются ГУР одинаковой системы. Схема ГУР состоит из таких основных элементов:

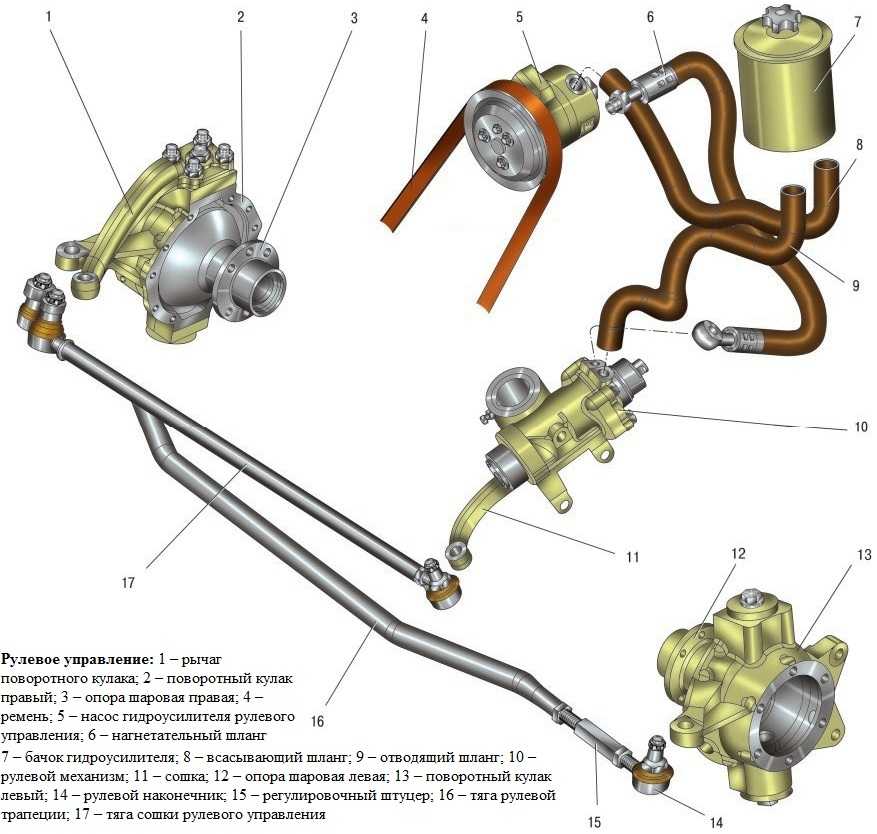

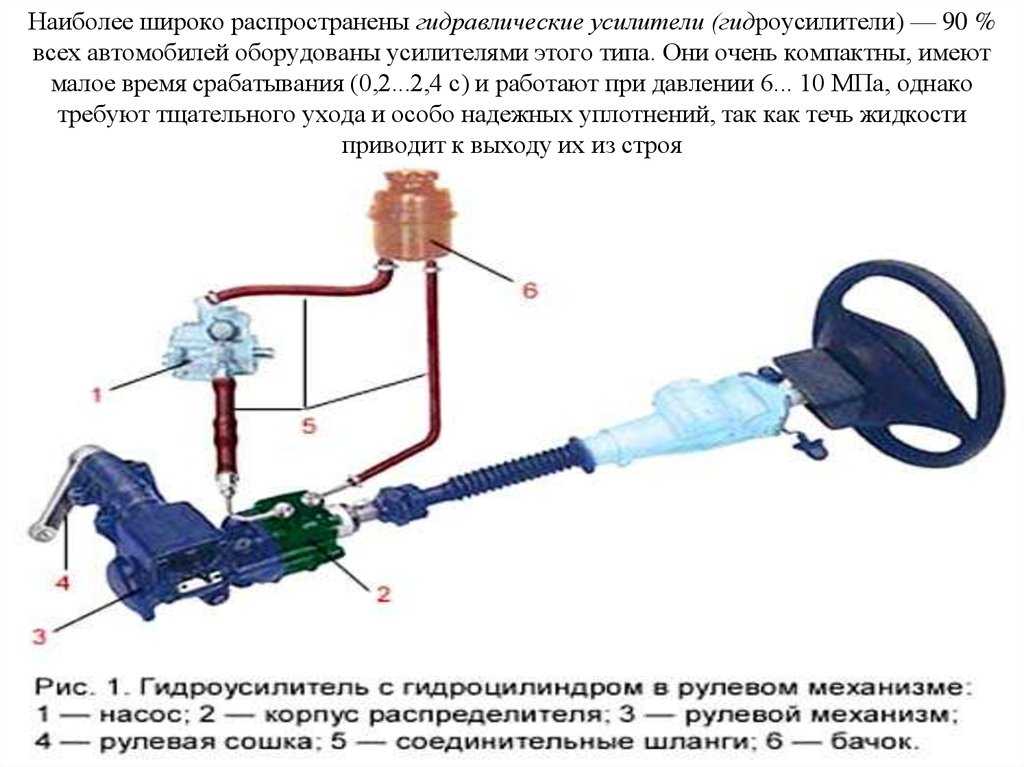

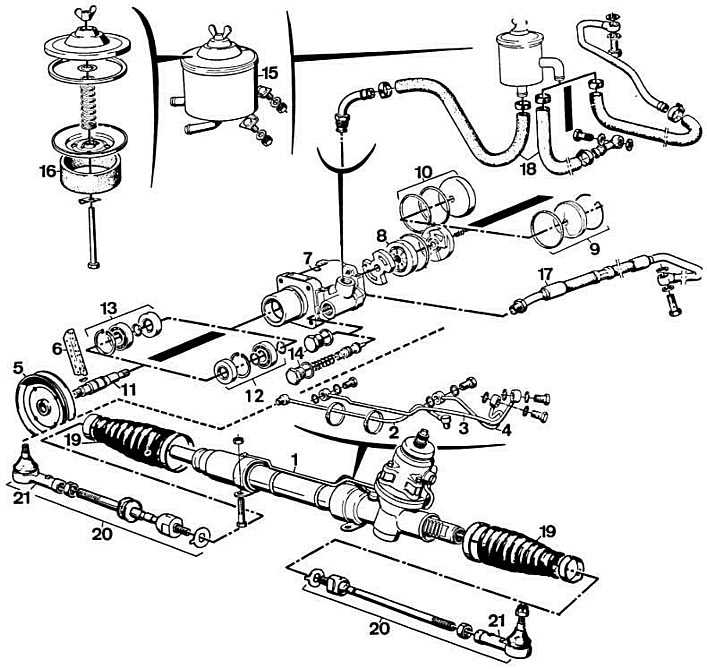

Устройство ГУР
  1. Насос гидравлической жидкости;
  2. Нагнетательный и возвратный шланги;
  3. Золотниковый распределитель;
  4. Гидроцилиндр с поршнем;
  5. Расширительный бачок.

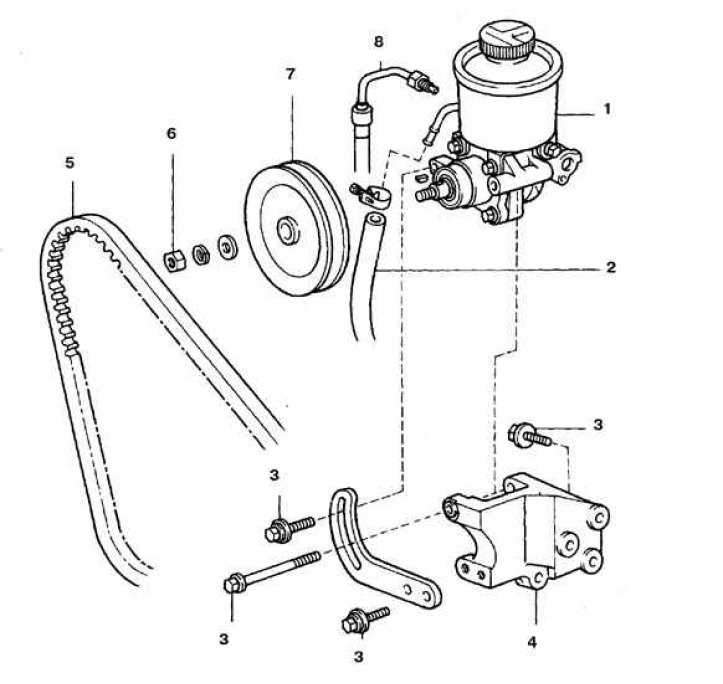

Гидронасос – устройство для создания нужного давления в системе. Устанавливается на корпусе блока цилиндров и приводится в действие от коленвала через шкив и приводной ремень. Насос подает гидравлическую жидкость в золотниковый распределитель, откуда она дальше поступает в гидроцилиндры.

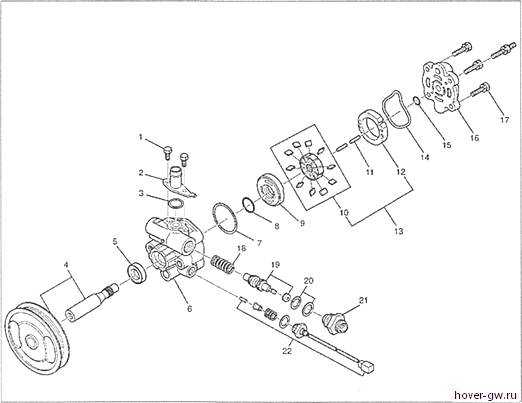

Гидронасосы для ГУР

Трубопровод состоит из шлангов высокого и низкого давления. Шланги высокого давления соединяют элементы системы, в которых жидкость нагнетается насосом: от самого насоса на распределитель и от него на гидроцилиндры. Шланги низкого давления обеспечивают отток жидкости от распределителя в расширительный бачок и из бачка – к насосу.

Золотниковый распределитель – устройство, перенаправляющее поток жидкости на гидроцилиндры в зависимости от угла поворота рулевого колеса. Когда водитель поворачивает руль, золотниковый механизм распределителя тоже поворачивается, открывая доступ жидкости к тому гидроцилиндру, который задействован в повороте. Под давлением от насоса жидкость по каналу идет в нужную сторону цилиндра и добавляет усилие повороту.

Золотник-распределитель ГУР

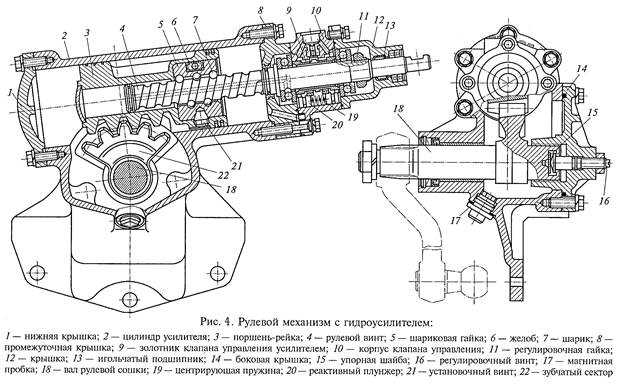

Гидроцилиндр в большинстве моделей вмонтирован в рулевую рейку. Две стороны цилиндра разделяет подвижный шток, который перенаправляет давление в одну или другую сторону.

Расширительный бачок предназначен для контроля и поддержания нужного уровня жидкости, предотвращения воздушных пробок. В бачке установлен фильтр-сетка, с помощью которого отсеиваются продукты износа механизма ГУР.

Устройство бачка ГУР

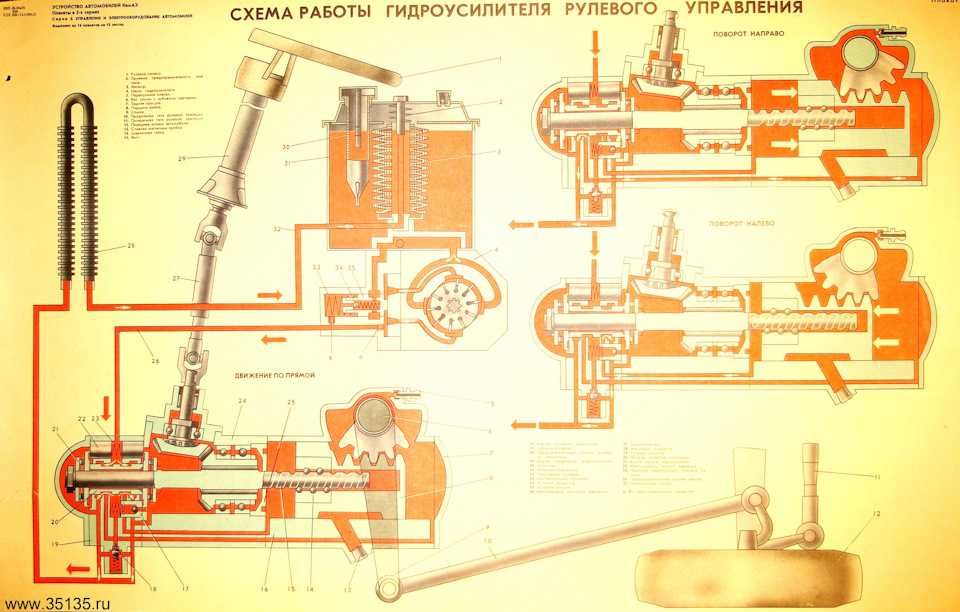

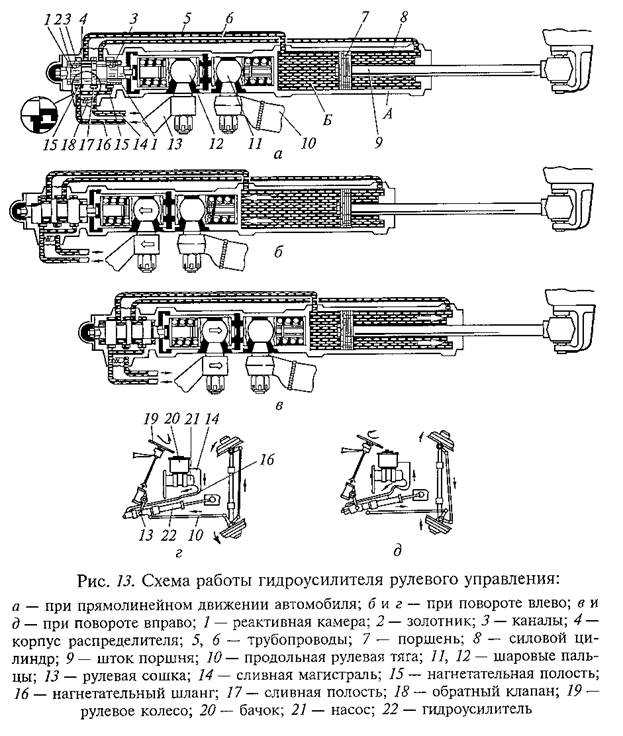

Принцип работы гидроусилителя руля

Теперь, зная общее устройство и функции отдельных компонентов системы ГУР, можно рассмотреть и принцип его работы. На виде-уроке, ниже есть четкое объяснения принципа работы гидроусилителя руля, начиная с 3-й минуты.

  1. При работе двигателя насос гидроусилителя руля приводится в движение от коленвала.
  2. Во время езды по прямой, когда руль не задействован, гидравлическая жидкость перекачивается «вхолостую», от насоса на золотниковый клапан, от него сразу на обратную магистраль и в расширительный бачок. Небольшая часть «подкачивается» в гидроцилиндр, чтобы в нём всё время поддерживалось рабочее давление.

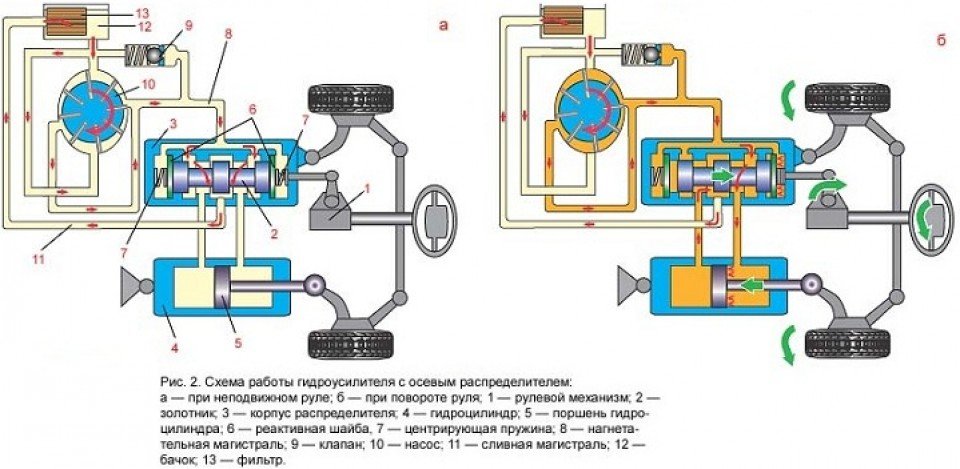

    Работа ГУР при неподвижном руле

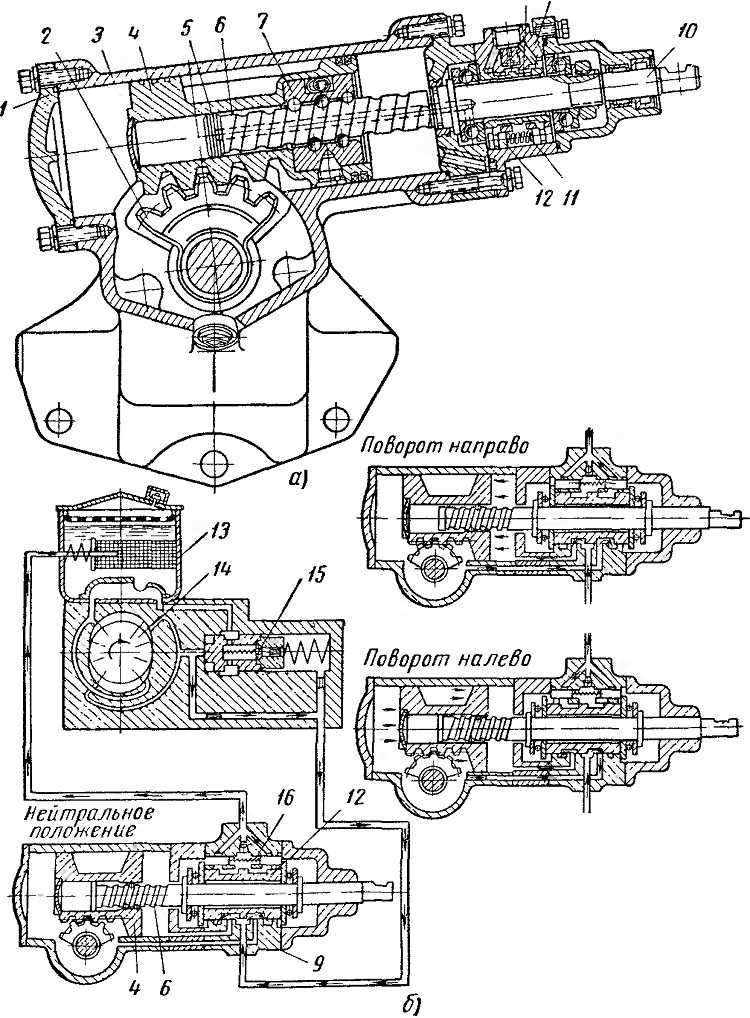

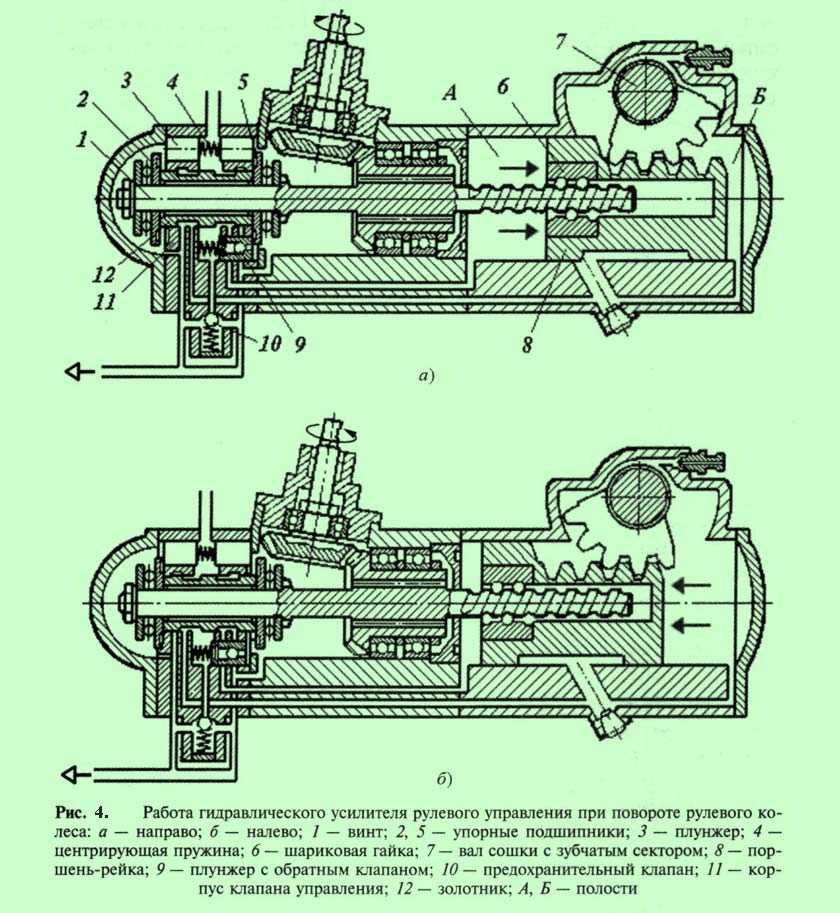

  3. При повороте руля поворачивается вал распределителя и торсион. При этом открываются каналы, по которым жидкость под давлением поступает в одну из рабочих половин гидроцилиндра. В ней нарастает давление, во второй половине давление уменьшается (жидкость стравливается в сливную магистраль), поршень перемещается и доворачивает рулевую рейку и колёса.

    Работа ГУР при повороте руля вправо

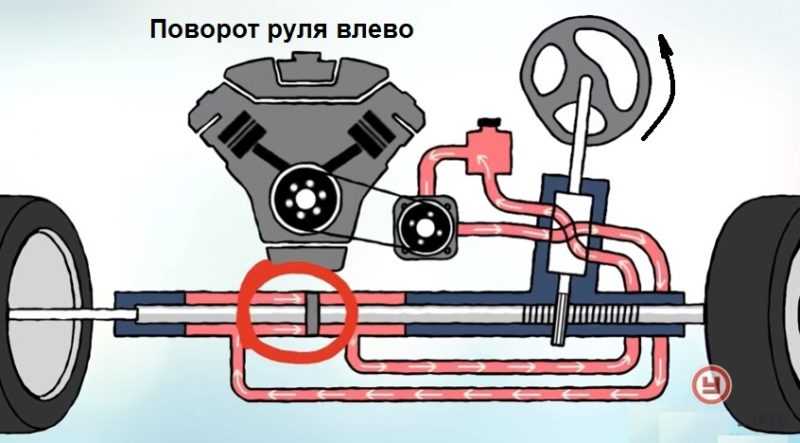

    Работа ГУР при повороте руля влево

  4. При длительном повороте, когда водитель продолжает держать руль вывернутым, гидросистема приходит в равновесие: в цилиндре уравнивается давление между двумя камерами, и жидкость циркулирует по малому кругу. При обратном движении руля гидроусилитель вновь сработает, возвращая рулевую рейку и колеса к прямолинейному движению.

Наибольшая нагрузка на ГУР ложится при крайнем положении вывернутых колёс, когда система не может уравновесить давление в цилиндрах. Самая большая нагрузка в этот момент ложится на насос, поэтому обычно не рекомендуют надолго оставлять колёса в крайнем вывернутом положении.

Одно из преимуществ гидроусилителя в том, что при поломке системы (отказ насоса, утечка жидкости) автомобиль не теряет управления. Да, рулить будет намного сложнее, но ничего смертельного не произойдет.

Какое масло лить и когда?

Как понятно из принципа работы, жидкость выполняет в системе ГУР главную роль. А это значит, она постепенно деградирует (теряет свойства) и требует замены.

Помимо основной работы, гидравлическая жидкость выполняет еще несколько важных функций:

  • Смазывает все элементы гидравлической системы;
  • Уменьшает трение (а значит, и износ) между движущимися деталями;
  • Защищает металлические детали от коррозии;
  • Охлаждает систему ГУР, которая греется во время работы;
  • Продлевает срок службы резиновых уплотнителей, не дает им «задубеть» и растрескаться.

Когда присадки и активные компоненты жидкости срабатываются, начинаются проблемы: окисление масла, коррозия деталей, протечки.

Для гидроусилителя есть четыре типа масел:

  1. Универсальная жидкость ATF, которая применяется и в АКПП, и в ГУР;
  2. Специализированное масло только для гидроусилителя, маркируется PSF;
  3. Жидкости для ГУР, одобренные большинством крупных автопроизводителей, универсальные, обозначаются Multi HF;
  4. Dexron – бренд трансмиссионных жидкостей, принадлежащий концерну GM.

При выборе масла необходимо ориентироваться на рекомендации автопроизводителя, указание из сервисной книжки всегда будет выбором №1. Если нет возможности использовать то, что советует инструкция, масло подбирают по техническим характеристикам.

Базовая основа. Как и моторное масло, жидкость ATF (PSF) может делаться на минеральной, полусинтетической или синтетической основе. Выбирать нужно тот тип основы, который рекомендован для данной модели автомобиля, нельзя лить синтетику туда, где должно быть минеральное масло. Причина – возможное несоответствие химического состава жидкости и, например, металла отдельных элементов системы или резиновых уплотнителей, из-под которых синтетическое масло будет подтекать.

Цвет. Жидкости ATF для ГУР бывают красными, желтыми и зелеными. Причем в каждом цвете могут выпускаться и минеральные, и синтетические масла. Цветовая градация больше ориентирована на маркетинговые приемы, чтобы разделить продукцию разных производителей:

  • Красные жидкости – как правило, это продукция Dexron концерна GM, однако можно встретить красные трансмиссионные масла других производителей, в том числе крупных брендов Motul, Shell, ZIC и т.д.;
  • Желтые масла – продукция концерна Daimler специально для автомобилей Mercedes. Они тоже бывают и минеральные, и синтетические, в зависимости от того, в какой именно автомобиль должны заливаться;
  • Зеленые – масла «широкого профиля», достаточно универсальные. Однако и они делаются на разных типах базовой основы. Применяются в автомобилях концерна BNW, VAG, Bentley, Ford, Peugeot/Citroen, а также в трансмиссиях ZF.

При выборе масла ориентируются в основном на производителя, состав базы, цвет, маркировку.

Периодичность замены жидкости в ГУР

Это больной вопрос многих автомобилей – святая уверенность их владельцев в том, что все жидкости, кроме моторного масла, залиты «навсегда» и не требуют замены. Ну, антифриз еще меняют, а если на СТО мастер хорошенько припугнет, то и проверяют уровень масла в трансмиссии. Но ГУР остается с тем, что залито с завода.

И это неправильная политика для того, кто собирается ездить на своей машине долго и счастливо.
Поскольку присадки, как мы уже говорили, деградируют от нагрева и трения, гидравлическая жидкость постепенно теряет свои качества.

В большинстве случаев замену рекомендуют делать каждые 50-60 тыс. км, а при необходимости – и чаще, но не реже чем раз в пять лет, так как срок годности масла, как правило не больше 5 лет.

Как проверить, что пора менять масло? Достаточно заглянуть в расширительный бачок: вынуть фильтр и убедиться, что количество налета и осадка на нём не оставляет надежд на долгую жизнь гидравлической жидкости. Грязь и осадок – результат выработки активных компонентов, после чего масло значительно хуже защищает систему от износа и коррозии.

Меняют масло и когда появляются первые признаки неисправности в гидроусилителе. Тяжелый ход руля, шум насоса во время работы – признаки того, что жидкости недостаточно и появились воздушные пробки, а значит, пора ее менять или доливать.

Как доливать масло в ГУР?

Тут вопрос не в последовательности действий, а в принципе выбора масла. При доливе нужно руководствоваться таким принципом:

  1. Нельзя смешивать разные базовые основы. К минералке доливаем минералку, к синтетике синтетику. С разными базами идут и разные присадки, и при неправильном доливе получается адская смесь, компоненты которой вступают в реакцию друг с другом;
  2. Лучше всего доливать цвет в цвет;
  3. Смешивать жидкости разного цвета можно, но только желтые с красными, и только с учетом основы.
  4. Зеленые масла не смешивают с другими, их компоненты несовместимы.

А алгоритм замены или доливки масла ГУР пошагово, показан на коротком видео ниже.

Сложно говорить о недостатках ГУР, поскольку эта система зарекомендовала себя как надежная и достаточно простая. Можно сравнить с другими усилителями руля: ЭУР и ЭГУР, которые ставятся на новые автомобили с современной электроникой. По сравнению с ними классический ГУР выглядит немного громоздко, зато и не требует точной и скоординированной работы датчиков, ЭБУ и самого электропривода.

Недостатков у системы гидроусилителя руля немного:

  1. Определенная потеря мощности двигателя, которая расходуется на привод гидронасоса;
  2. Необходимость в ТО каждые 2-3 года, поскольку продукты износа и твердые частички выводят из строя механизм усилителя.

Преимущества же – легкость управления, маневренность, комфорт и безопасность. Ну и безотказность, поскольку поломки ГУР случаются достаточно редко.

Основные неисправности ГУР: причины и способы устранения

О том, что с усилителем руля не всё ладно, можно узнать по появлению очень характерных симптомов. Знать о том, что происходит с автомобилем, нужно хотя бы для того, чтобы не переплачивать на СТО за лишние услуги.

  1. Протечки. Там, где есть жидкость, будут и протечки. Причин много: лопаются трубки системы, изнашиваются и протекают уплотнители. Ремонт заключается в замене неисправного элемента на новый. В продаже можно найти и трубы для ГУР, и ремкомплекты с резиновыми прокладками для системы;
  2. Толчки, удары в рулевое колесо. Это характерный признак изношенного или растянутого приводного ремня насоса. Ремень проскальзывает, насос работает рывками, жидкость поступает в систему с отчетливой пульсацией. Ремень придется менять;
  3. Возрастает усилие на рулевом колесе. Причин такого явления три: завоздушивание системы, недостаток масла или, опять же, износ приводного ремня, отчего насос не может накачать нужное количество жидкости;
  4. Гул насоса при работе. Причина постоянного шума – износ подшипников вала насоса, которые, в свою очередь, страдают от плохого масла и перетянутого приводного ремня;
  5. Вибрация на руле. Причиной ее появления может быть воздушная пробка в системе. Для устранения воздуха систему ГУР прокачивают до исчезновения вибрации при работе. Если через некоторое время проблема повторяется, нужно искать место разгерметизации.

Сегодня гидроусилитель руля – счастливая реальность автомобилистов. Комфорт, легкость и безопасность превратились из роскоши в стандарт. Но, как и любая механика, ГУР требует какого-то минимального внимания. Ведь если проанализировать, большинство неисправностей – прямое следствие некачественного техобслуживания системы усилителя. Достаточно уделять ей какой-то минимум внимания, чтобы получить мощную и безотказную помощь в управлении транспортным средством.
