Самым нагруженным элементом автомобиля ВАЗ 2107 является передняя подвеска. Действительно, она берёт на себя практически все механические нагрузки, возникающие во время движения. По этой причине важно обращать тщательное внимание на этот узел, своевременно проводить ремонт и дорабатывать его, по мере возможности устанавливая более прочные и функциональные элементы.

Назначение и устройство передней подвески

Подвеской принято называть систему механизмов, обеспечивающих упругую связь между шасси и колёсами автомобиля. Основное предназначение узла — снижать интенсивность вибраций, ударов и толчков, возникающих при движении. Динамические нагрузки машина испытывает постоянно, особенно во время передвижения по дорогам низкого качества и при перевозке грузов, т. е. в экстремальных условиях.

Именно спереди подвеска чаще всего принимает на себя удары и толчки. По праву она является самой нагруженной частью всего автомобиля. На «семёрке» передняя подвеска сделана лучше и надёжнее, чем задняя — производитель, безусловно, принял во внимание высокую загруженность узла, но это не единственная причина. На заднеприводных автомобилях передняя подвеска имеет меньше деталей, чем задняя, поэтому её устройство менее затратно.

Схема передней подвески на ВАЗ 2107 включает важные детали, без которых плавное передвижение машины было бы невозможным.

  1. Стабилизатор или балка поперечной устойчивости.Стабилизатор поперечной устойчивостиСтабилизатор поперечной устойчивости

    Стабилизатор поперечной устойчивости при поворотах перераспределяет нагрузку на колёса и удерживает автомобиль параллельно дороге

  2. Двухрычажная подвеска — главный узел ходовой спереди, состоящий из верхнего и нижнего независимого рычага. Один из них фиксируется длинным болтом через стойку брызговика, другой — крепится болтами к поперечине подвески.Двухрычажная подвескаДвухрычажная подвеска

    Верхний рычаг (поз. 1) крепится к стойке брызговика, а нижний — к поперечине подвески

  3. Шаровые опоры — соединяются со ступицами колёс через системы поворотного кулака с цапфой.
  4. Ступицы колёс.
  5. Сайлентблоки или втулки — предназначены для свободного хода рычагов. Они имеют упругий полиуретановый (резиновый) вкладыш, значительно смягчающий удары подвески.СайлентблокСайлентблок

    Сайлентблок служит для смягчения ударов, передаваемых элементами передней подвески

  6. Амортизационная система — включает пружины, чашки, гидроамортизаторы. На моделях ВАЗ 2107 последних годов выпуска и на тюнингованных «семёрках» применяются стойки.

Читайте о ремонте передних пружин: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/kakie-pruzhiny-luchshe-postavit-na-vaz-2107.html

Передняя балка

В задачи передней балки входит стабилизация машины, проходящей повороты. Как известно, при манёвре возникает центробежная сила, которая может стать причиной опрокидывания автомобиля. Чтобы этого не было, конструкторы придумали балку поперечной устойчивости.

Основное назначение детали — скручивать с помощью торсионного упругого элемента противоположные колёса ВАЗ 2107. Крепится стабилизатор с помощью хомутов и вращающихся резиновых втулок прямо к кузову. С элементами подвески штанга соединяется через двойные рычаги и амортизаторные стойки или, как их ещё называют, косточки.

Рычаги

Передние рычаги являются направляющими компонентами ходовой части ВАЗ 2107. Они обеспечивают гибкое соединение и передачу колебаний на кузов.

Рычаги непосредственно связаны с колёсами и кузовом машины. Принято различать оба рычага подвески «семёрки», так как их замена и ремонт проводится по-разному:

  • верхние рычаги крепятся на болтах, снимать их легче;
  • нижние рычаги привинчиваются к поперечине, соединённой с лонжероном, связаны они ещё с шаровой опорой и пружиной — их замена несколько сложнее.
Верхние и нижние рычагиВерхние и нижние рычаги

Верхние и нижние рычаги непосредственно связаны с колёсами и кузовом машины

Узнайте больше о ремонте нижнего рычага передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Стойка амортизатора передняя

Владельцы ВАЗ 2107 узнали о существовании стоек, когда появилась модель ВАЗ 2108. Производитель с этого времени стал постепенно устанавливать новые механизмы и на «семёрки». Кроме того, стойки были облюбованы специалистами, проводящими модернизацию классического автомобиля.

Стойка амортизатора передняяСтойка амортизатора передняя

Передняя стойка амортизатора штатно устанавливалась на последние модели ВАЗ 2107

Стойка является частью амортизационной системы, в задачи которой входит гасить вертикальные колебания кузова, принимая на себя часть ударов. От технического состояния стойки зависит устойчивость машины на дороге.

Передняя стойка амортизатора включает несколько отдельных элементов:

  • стакан или верхнюю упорную чашку с подшипником. Принимает нагрузку от амортизатора и рассеивает его по всему корпусу. Это самое прочное место стойки, в которое упирается верхняя часть амортизатора. Фиксируется стакан довольно сложно, состоит из особого упорного подшипника, гаек и шайб;
    Стакан амортизатораСтакан амортизатора

    Стакан амортизатора принимает ударную нагрузку и рассеивает её по корпусу

  • амортизатор. Представляет собой двухкамерный цилиндр, по которому передвигается поршень. Внутри ёмкость заполняется газом или жидкостью. Таким образом, рабочий состав циркулирует по двум камерам. Первоочередная задача амортизатора — гасить вибрации, исходящие от пружины. Это происходит за счёт повышения давления жидкости в цилиндрах. Кроме того, предусмотрены клапаны, снижающие давление, когда это нужно. Располагаются они непосредственно на поршне;
  • пружину. Это ключевой элемент стойки, призванный устранять вибрационные дорожные огрехи
    . Даже передвигаясь по бездорожью, можно практически не ощущать ударов и толчков в салоне благодаря пружине стойки. Очевидно, что металл пружины должен быть максимально упругим. Сталь подбирают тщательно, учитывая общую массу автомобиля и его предназначение. Одной стороной своей пружина упирается в стакан, другой — в кузов через резиновую проставку.

Подробнее о ходовой части ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/hodovaya-chast-vaz-2107.html

Шаровая опора

Шаровая опора — это элемент передней подвески, обеспечивающий довольно жёсткое крепление нижних рычагов к ступице машины. С этими шарнирами автомобиль на дороге способен обеспечить ровное движение и необходимые манёвры. Кроме того, благодаря этим деталям водитель легко управляет колёсами.

Шаровая опораШаровая опора

Шаровая опора обеспечивает жёсткое крепление рычагов к ступице машины

Состоит шаровая опора из пальца с шаром, резьбы и корпуса с выемкой. На пальце предусмотрен защитный пыльник, который является важной частью элемента. Регулярная проверка пыльников шаровых водителем позволяет избежать поломок — как только на этом защитном элементе обнаруживается трещина, надо срочно осматривать шарнир.

Вспоминаю, как я первый раз в жизни менял шаровые. Это произошло неожиданно — поехал в село к другу. Ожидалась увлекательная рыбалка. На пути к озеру пришлось резко затормозить и повернуть руль. Раздался хруст, потом стук, машину стало тянуть влево. «Шаровая полетела» — с видом знатока произнёс Толя (мой товарищ). Действительно, когда подняли машину на домкрат, оказалось, что «яблочко» выскочило из гнезда — это какой силы должен был быть удар! Видимо, шаровая до этого тоже подвергалась сильным нагрузкам — я часто выезжал на грунтовку, да и не жалел «семёрку», порой ездил по полю, камням и ямам. Толя пешком отправился за новыми шарнирами. Поломанную деталь заменили на месте, вторую я после установил у себя в гараже. Рыбалка не удалась.

Ступица

Ступица находится в центре конструкции передней подвески и представляет собой округлую деталь, связанную с валом. Она имеет подшипник, модель и прочность которого зависит от поставленных конструкторских задач.

Ступица передней подвескиСтупица передней подвески

Ступица передней подвески имеет специальный ступичный подшипник

Таким образом, ступица состоит из корпуса, металлических шпилек для колёс, подшипников и датчиков (устанавливаются не на все модели).

Поворотный кулак является важной частью ступицы, ведь благодаря этому компоненту с ней интегрируется вся передняя подвеска. Фиксируется элемент с помощью шарниров к ступице, рулевым наконечникам и стойке.

Схема элементов ступицыСхема элементов ступицы

Поворотный кулак играет важную роль, связывая ступицу с подвеской

Неисправности передней подвески

Неполадки с подвеской ВАЗ 2107 возникают из-за плохих дорог. Первым делом страдают шаровые опоры, затем выходят из строя стойки и другие элементы амортизационной системы.

Стук

Довольно часто владельцы «семёрки» жалуются на стук при езде со скоростью 20–40 км/ч. Затем по мере ускорения глухой звук исчезает. Район шума — передняя подвеска.

Первым делом рекомендуется поставить машину на подъёмник и проверить, как работают шаровые, амортизаторы, сайлентблоки. Возможно, что вырабатываются подшипники ступицы.

Опытные владельцы ВАЗ 2107 утверждают, что стук на малой скорости, исчезающий по мере ускорения, связан с амортизаторами. Они получают вертикальный удар снизу, когда движение машины слабое. На высокой скорости автомобиль выравнивается, стуки исчезают.

Подробная инструкция действий водителя, заметившего стук, приведена ниже.

  1. Осмотреть бардачок, элементы щитка приборов и другие детали салона, которые могут стучать. Проверить стоит также защиту двигателя и некоторые детали под капотом — может, что-то ослабло.
  2. Если всё в порядке, надо переходить к проверке подвески.
  3. Первым делом надо проконтролировать состояние сайлентблоков — резиновые втулки на обоих рычагах проверить обязательно. Стучат втулки, как правило, при трогании с места или резком торможении. Проблема устраняется затяжкой болтов и гаек или заменой элементов.
  4. Диагностировать опорный подшипник амортизационной стойки. Многие делают так: открывают капот, ставят одну руку на опорный подшипник, другой качают машину. Если элемент выработался, сразу почувствуются толчки и стуки.Проверка опорного подшипника амортизационной стойкиПроверка опорного подшипника амортизационной стойки

    Для проверки опорного подшипника амортизационной стойки надо положить руку сверху и проверить наличие вибрации при раскачивании автомобиля

  5. Осмотреть шаровые опоры. Стук этих элементов характеризуется металлическим глухим звуком, его надо научиться определять на слух. Чтобы не снимать шарниры, но удостовериться, что они неисправны, поступают так: автомобиль загоняют на яму, разгружают переднюю подвеску, снимают колесо и вставляют между корпусом верхней опоры и цапфой ломик. Монтировку покачивают вниз/вверх, проверяя люфт шарового пальца.Проверка шаровой опоры

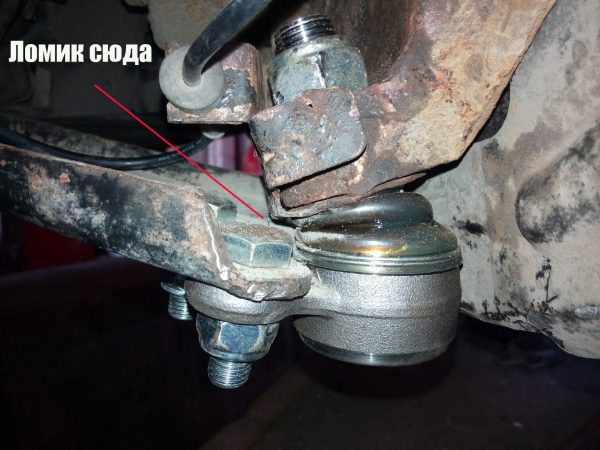

    Проверка шаровой опоры

    Проверку шаровой опоры можно провести и без демонтажа элементов, вставив монтировку и проверив люфт пальца шаровой опоры

  6. Проверить стойки. Они могут начать стучать из-за слабого крепления. Возможно также, что износились втулки амортизатора. Шуметь может и стойка, если она пробита и подтекает — это легко определить по следам жидкости на её корпусе.
Видео: что стучит в передней подвеске

Машину тянет в сторону

Если машину начинает тянуть в сторону, возможно, деформирован поворотный кулак или рычаг подвески. На старых автомобилях ВАЗ 2107 не исключена потеря упругости пружины стойки.

В основном, если машину тянет в сторону, это бывает связано с тормозными колодками, люфтом рулевой и другими сторонними причинами, не относящимися к подвеске. Поэтому рекомендуется действовать методом исключения, а уже потом тестировать подвеску.

Гул при поворотах

Гул при поворотах происходит вследствие износа подшипника ступицы. Характер шума таков: наблюдается с одной стороны, появляется до скорости 40 км/ч, после исчезает.

Вот как надо проверять ступичный подшипник на люфт.

  1. Вывесить переднее колесо на домкрате.
  2. Взяться за верхнюю и нижнюю часть колеса руками, начать качать его от себя/к себе.Проверка ступичного подшипникаПроверка ступичного подшипника

    Для проверка ступичного подшипника нужно взяться за колесо обеими руками и начать качать его от себя/к себе

  3. Если наблюдается люфт или стук, значит, подшипник надо менять.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

  1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
  2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.Проседание пружин подвескиПроседание пружин подвески

    При постоянной интенсивной нагрузке пружины передней подвески могут потерять свою упругость и просесть

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

  1. Подъёмником.
  2. Набором различных ключей, включая баллонный.
  3. Монтировкой.
  4. Бруском.
  5. Проволочным крюком.

Теперь подробнее о замене.

  1. Автомобиль поставить на домкрат, снять колёса.
  2. Демонтировать стойки или обычные амортизаторы.
  3. Фиксаторы верхнего рычага ослабить.
  4. Установить под машину брусок, поднять домкратом нижний рычаг.
  5. Открутить крепление стабилизаторной балки.Гайка стабилизаторной балкиГайка стабилизаторной балки

    Гайка стабилизаторной балки откручивается ключом на 13

  6. Убрать подъёмник.
  7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.Гайки нижнего и верхнего шарового шарнировГайки нижнего и верхнего шарового шарниров

    Гайки нижнего и верхнего шарового шарниров полностью откручивать не нужно

  8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.Выбивание пальца опоры из поворотного кулакаВыбивание пальца опоры из поворотного кулака

    Палец опоры нужно выбивать из поворотного кулака молотком, придерживая другую часть монтировкой

  9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.Снятие пружиныСнятие пружины

    Для снятия пружины нужно закрепить верхний и отпустить нижний рычаг подвески

  10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружинаУсиленная пружина

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвескиКомплект элементов пневмоподвески

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

  1. ВАЗ 2107 устанавливается на яму.
  2. Обесточивается аккумуляторная батарея.
  3. С автомобиля демонтируются колёса.
  4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
  5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.Элементы пневмоподвески под капотомЭлементы пневмоподвески под капотом

    Элементы пневмоподвески под капотом соединяются через шланги и интегрируются с бортовой системой

  6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.
Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

Электромагнитная подвескаЭлектромагнитная подвеска

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.
