Схема подключения диагностики wabco abs hd78: Автосканер Hyundai HD- 35 / 65 / 78 / 120 County Porter 1 / 2 County Porter II

Автосканер Hyundai HD- 35 / 65 / 78 / 120 County Porter 1 / 2 County Porter II

ОБНОВЛЕНИЕ ОТ 14.12.2021:

В программу «HYUNDAI» добавлена диагностика ABS WABCO ABS-E 4S/4M, устанавливаемых на автомобили Hyundai County, HD-65, HD-78. Основные диагностические функции: чтение и сброс кодов неисправностей, просмотр параметров, чтение идентификации.»

В ПРЕДЫДУЩЕЙ ВЕРСИИ:
ДОБАВЛЕНА ПОДДЕРЖКА Двигатель D6DB, дизель CRDI Евро-3, DENSO на HD-120 и Двигатель D4BH, дизель, ZEXEL на ПОРТЕР ПЕРВОГО ПОКОЛЕНИЯ!

Описание:

Комплект  позволяет проводить диагностику легковых и легких коммерческих автомобилей производства HYUNDAI Хендай. В зависимости от техники комплект позволяет производить кодирование форсунок, сброс обучения ТНВД, обучение педали газа, корректировка VIN, ограничение скорости, длительность ХХ, максимальные обороты, тест протечек, установка коэффициента расчета скорости колес, сброс давления топлива, сброс адаптаций EGR, сброс автоматического определения, сброс вихревого клапана, сброс кодов форсунок и др.



Таблица поддерживаемых легковых автомобилей Hyundai



Название модели	Диагностируемая система	Основные возможности
		Коды неисправностей	Параметры	Исполнительные механизмы	Специальные функции	Идентификация
Accent	Двигатель L4 DOHC, с 2000г.	+	+	—	Сброс адаптаций	+
	Двигатель с 2003г.	+	+	—	Сброс адаптаций	+
	Двигатель ТАГАЗ, 1.5л. 12кл.	+	+	—	Сброс адаптаций	+
	Двигатель ТАГАЗ, L4 DOHC 1. 5л. 16кл.	+	+	—	Сброс адаптаций	+
	ABS	+	+	+	—	—
	SRS	+	—	—	—	+
Accent (Verna)	Двигатель G4EE 1.4л., 16кл., 97л.с.	+	+	+	Сброс адаптаций	+
	Двигатель G4ED 1.6л., 16кл., 110л.с.	+	+	+	Сброс адаптаций	+
	ABS	+	+	—	Прокачка ABS	+
	SRS	+	+	—	—	+
	Трансмиссия A4AF3 (АКПП)	+	+	+	Сброс адаптаций	+
	Электроусилитель руля	+	+	—	—	+
Elantra III, IV	Двигатель 1. 6л, с 2001г.	+	+	—	—	+
	Двигатель 1.8л, с 2001г.	+	+	+	Сброс адаптаций	+
	Двигатель 2.0л, с 2001г.	+	+	+	Сброс адаптаций	+
	Двигатель 1.6л, с 2004г.	+	+	+	—	+
	Двигатель 1.8л без CVVT, с 2004г.	+	+	+	Сброс адаптаций	+
	Двигатель 1.8л с CVVT, с 2004г.	+	+	+	Сброс адаптаций	+
	Двигатель 2.0л без CVVT, с 2004г.	+	+	+	Сброс адаптаций	+
	Двигатель 2. 0л с CVVT, с 2004г.	+	+	+	Сброс адаптаций	+
Elantra V	Двигатель G4GB 1.8л. 150л.с.	+	+	+	—	+
	ABS	+	+	+	Прокачка ABS, калибровка руля, калибровка ESP	+
	SRS	+	—	—	—	+
	Кузовная электроника	+	—	—	—	—
	Трансмиссия	+	+	—	Сброс обучения TCM	+
	Электроусилитель руля	+	+	—	—	+
Getz	Двигатель с 2003г.	+	+	—	—	+
	Двигатель с 2006г.	+	+	+	—	+
h2 (Starex) II	Двигатель CRDi 2.5л., 170л.с.	+	+	+	Кодирование форсунок, сброс ЭБУ, сброс давления топлива, сброс адаптаций EGR, сброс автоматического определения, сброс вихревого клапана, сброс кодов форсунок	+
	ABS	+	+	+	Прокачка ABS	+
	SRS	+	+	—	—	+
	Кондиционер	+	+	+	—	+
	Кузовная электроника	+	+	+	Автозапирание, автоотпирание, сигнализация с ключа	+
	Трансмиссия	+	+	+	Сброс адаптаций	+
i30	Двигатель G4EE 1. 4л. DOHC	+	+	+	Сброс адаптаций	+
	Двигатель G4FC 1.6л., 16кл., 122 л.с.	+	+	+	Сброс адаптаций	+
	SRS	+	+	—	Записи удара	+
	Кондиционер	+	+	+	—	+
	Кузовная электроника	+	+	+	Настройка блокировки дверей	+
	Трансмиссия	+	+	—	—	+
	Иммобилизатор	+	—	—	—	+
	Электроусилитель руля	+	+	—	—	+
i40	Двигатель 2. 0л. MPI	+	+	+	—	+
	Двигатель 2.0л. GDI	+	+	+	—	+
	SRS	+	—	—	Записи удара	+
	ABS/ESP	+	+	+	Прокачка ABS, калибровка руля, калибровка ESP	+
	Электромеханический стояночный тормоз	+	+	+	Смена тормозных колодок	+
	Кондиционер	+	+	+	—	+
	Кузовная электроника	+	+	+	Настройка блокировки дверей	+
	Приборная панель	+	+	+	—	+
	Адаптивный головной свет (AFLS)	+	+	+	—	+
	Система поворота фар (AHLS)	+	+	+	—	+
	Трансмиссия	+	+	—	Сброс обучения	+
	Электроусилитель руля	+	+	—	—	+
ix35	Дизельный двигатель 2. 0л	+	+	—	—	+
	ABS	+	+	+	Прокачка ABS, калибровка руля, калибровка ESP	+
	Кондиционер	+	+	+	—	+
	Кузовная электроника	+	—	—	—	—
ix55	Дизельный двигатель V6, 3.0л., 240л.с.	+	+	+	Кодирование форсунок, калибровка датчика кислорода, калибровка датчика давления в рампе и др.	+
	ABS	+	+	+	Прокачка ABS	+
	SRS	+	—	—	—	+
	Кондиционер	+	+	+	—	+
	Кузовная электроника	+	+	+	—	+
	Трансмиссия — АКПП	+	+	+	Сброс адаптаций, обучение нейтрали	+
	Трансмиссия — 4WD	+	+	+	—	+
Matrix	Двигатель L4 DOHC 1. 6л, с 2002г.	+	+	—	—	+
	Двигатель 1.8л, с 2002г.	+	+	+	Сброс адаптаций	+
Santa Fe Classic (ТАГАЗ)	Двигатель турбодизель 2.0л. DOHC 16кл. 112л.с.	+	+	+	—	+
	Двигатель 2.7л. V6 DOHC 173л.с.	+	+	+	—	+
	ABS	+	+	+	Прокачка ABS	+
	Иммобилизатор	+	+	—	—	—
	Трансмиссия	+	+	+	—	+
Santa Fe I	Двигатель турбодизель 2. 0л. DOHC 16кл. 112л.с.	+	+	+	—	+
	Двигатель 2.7л. V6 DOHC 173л.с.	+	+	+	—	+
	ABS 4WD	+	+	+	Прокачка ABS	+
	Иммобилизатор	+	+	—	—	—
	Трансмиссия	+	+	+	—	+
Santa Fe II	Дизельный двигатель L4 2.2 CRDi 197л.с.	+	+	+	—	+
	ABS-ESP	+	+	+	Прокачка контуров, тесты катушек и клапанов	+
	SRS	+	—	—	—	+
	Климат-контроль	+	+	—	—	—
	Полный привод	+	+	—	—	+
	Кузовная электроника	+	+	+	Настройка блокировки дверей	+
Solaris	Двигатель 1. 6л., G4FC 123л.с.	+	+	+	Сброс адаптаций	+
	Двигатель 1.4л., G4FA 107л.с.	+	+	+	Сброс адаптаций	+
	ABS	+	+	+	Прокачка ABS	+
	SRS	+	—	—	—	+
	Иммобилизатор	+	+	—	—	+
	Кондиционер	+	+	+	—	+
	Кузовная электроника	+	+	+	Настройка блокировки дверей	+
Sonata	Двигатель G4JP (ТАГАЗ)	+	+	+	—	+
	Двигатель G4GC (ТАГАЗ)	+	+	+	Сброс адаптаций	+
	Двигатель L4 DOHC, с 1999г.	+	+	+	Сброс адаптаций	+
	Двигатель V6 DOHC, с 1999г.	+	+	+	Сброс адаптаций	+
	Двигатель 2.4л, с 2005г. (OBD-II)	+	+	—	—	—
	Двигатель 3.3л, с 2005г. (OBD-II)	+	+	—	—	—
	ABS (ТАГАЗ, ЭБУ BOSCH)	+	+	+	—	+
	SRS (ТАГАЗ)	+	—	—	—	+
Tucson	Двигатель 2.0л 140л.с. L4 DOHC, с 2005г. (OBD-II)	+	+	—	—	—
	Двигатель 2. 7л 173л.с. V6 DOHC, с 2005г. (OBD-II)	+	+	—	—	—



Таблица поддерживаемых коммерческих автомобилей Hyundai*



Название модели	Диагностируемая система	Основные возможности
		Коды неисправностей	Параметры	Исполнительные механизмы	Специальные функции	Идентификация
County (автобус)	Двигатель D4DD, дизель CRDI Евро-3, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, корректировка VIN, установка коэффициента расчета скорости колес, тест протечек топлива	+
	Двигатель D4GA, дизель CRDI Евро-4, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, обучение педали газа, корректировка VIN, ограничение скорости, длительность ХХ, максимальные обороты, тест протечек и др.	+
	ETACS	+	+	—	—	+
	ABS NIPPON NEW!	+	+	—	—	+
	ABS WABCO ABS-E 4S/4M	+	+	—	—	+
Богдан А20111 (автобус)	Двигатель D4GA, дизель CRDI Евро-4, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, обучение педали газа, корректировка VIN, ограничение скорости, длительность ХХ, максимальные обороты, тест протечек и др.	+
	ABS WABCO ABS-E 4S/4M	+	+	—	—	+
HD-35	Двигатель D4CB, дизель CRDi 2. 5л., DENSO	+	+	+	Кодирование форсунок, сброс ЭБУ, сброс давления топлива, сброс адаптаций EGR, сброс автоматического определения, сброс вихревого клапана, сброс кодов форсунок	+
HD-65	Двигатель D4DD, дизель CRDI Евро-3, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, корректировка VIN, установка коэффициента расчета скорости колес, тест протечек топлива	+
	Двигатель D4GA, дизель CRDI Евро-4, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, обучение педали газа, корректировка VIN, ограничение скорости, длительность ХХ, максимальные обороты, тест протечек и др.	+
	ABS NIPPON NEW!	+	+	—	—	+
	ABS WABCO ABS-E 4S/4M	+	+	—	—	+
HD-78	Двигатель D4DD, дизель CRDI Евро-3, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, корректировка VIN, установка коэффициента расчета скорости колес, тест протечек топлива	+
	Двигатель D4GA, дизель CRDI Евро-4, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, обучение педали газа, корректировка VIN, ограничение скорости, длительность ХХ, максимальные обороты, тест протечек и др.	+
	ABS NIPPON NEW!	+	+	—	—	+
	ABS WABCO ABS-E 4S/4M	+	+	—	—	+
HD-120	Двигатель D6GA, дизель CRDI Евро-4, DENSO	+	+	+	Кодирование форсунок, сброс обучения ТНВД, обучение педали газа, корректировка VIN, ограничение скорости, длительность ХХ, максимальные обороты, тест протечек и др.	+
	Двигатель D6DB, дизель CRDI Евро-3, DENSO NEW!	+	+	+	Кодирование форсунок, сброс обучения ТНВД, корректировка VIN, установка коэффициента расчета скорости колес, тест протечек топлива	+
Porter I (H-100) NEW!	Двигатель D4BH, дизель, ZEXEL	+	+	+	—	+
Porter II	Двигатель D4CB 2. 5л., дизель TD CRDi, BOSCH	+	+	+	Кодирование форсунок, сброс ЭБУ, сброс давления топлива, сброс адаптаций EGR, сброс автоматического определения, сброс вихревого клапана, сброс кодов форсунок	+

* — автобусы County, Богдан и автомобили HD-65, HD-78, HD-120 имеют бортовое напряжение 24В, для диагностики используйте адаптеры «USB-ECU AS 24» или «USB-ECU AS 3».

Комплектация:

Адаптер ECU AS 3

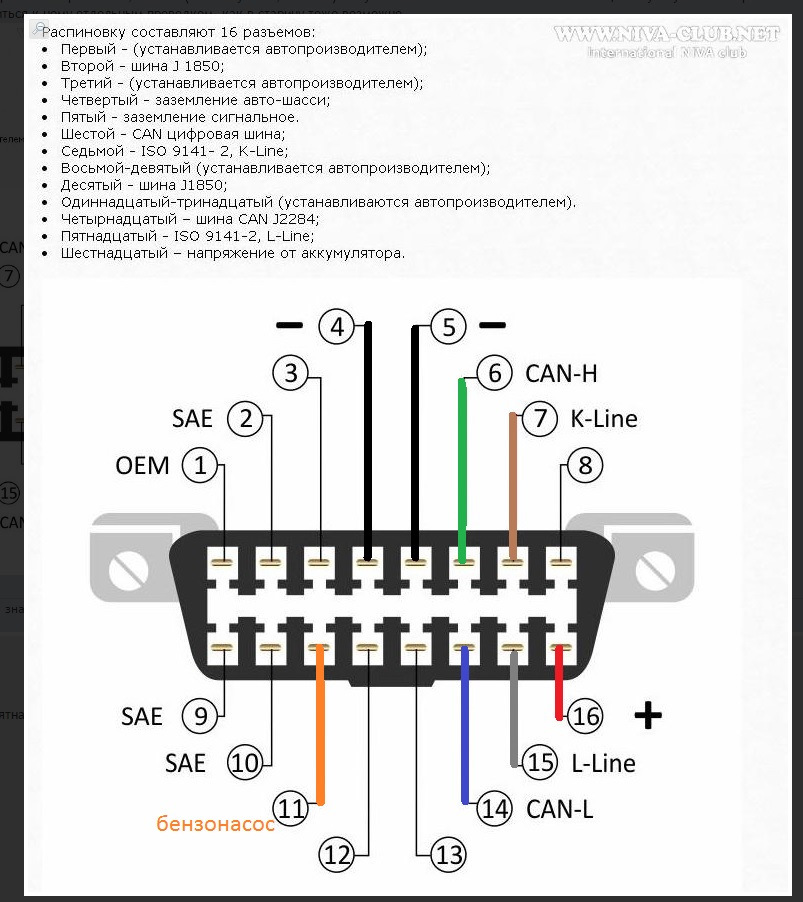

OBD 2 Разъем

Переходник «DB15-D4DD» Переходник для подключения к диагностическому разъему автомобилей HYUNDAI County, HD-65, HD-78 с дизельным двигателем D4DD CRDI Евро-3

Кабель K-Line 24

Программа Автоас Скан Hyundai

Коды ошибок АБС Wabco

Главная > Коды ошибок АБС Wabco

Чтение, стирание, диагностика по световым кодам."}»>Коды ошибок АБС Wabco. Чтение, стирание, диагностика по световым кодам.
Диагностика системы АБС фирмы «Wabco» при помощи считывания световых кодов сигнализатора неисправности АБС автомобилей ГАЗ.
Для точного выявления и устранения неисправностей электрических компонентов АБС тормозов необходимо, чтобы данные работы выполнялись специалистами, имеющими навыки работы с персональным компьютером, знающими базовые основы электротехники и умеющими разбираться в простых схемах электрических принципиальных.
После поворота ключа выключателя системы пуска и приборов в положение «I», сигнализатор неисправности АБС должен включаться на время (2 – 5)с, а затем выключаться, если блок управления не нашел ошибок АБС тормозов. При первичном подключении блока управления АБС сигнализатор неисправности АБС гаснет при достижении транспортным средством скорости примерно 7 км/ч, если активные ошибки не обнаружены.
АБС в процессе диагностики не функционирует."}»>Если сигнализатор неисправности АБС не выключается, для выявления неисправностей, следует провести диагностику электрических компонентов АБС тормозов. АБС в процессе диагностики не функционирует.
Для начала режима диагностики перевести выключатель системы пуска и приборов в положение «I». Нажать на выключатель диагностики АБС на время от 0,5 до 3 секунд.
При этом если блоком управления АБС фиксируется новая ошибка, появившаяся во время считывания, или если клавиша диагностики была нажата более 6,3 секунд, то система выходит из режима диагностики. При нажатии на выключатель диагностики АБС более 15 секунд фиксируется обрыв сигнализатора неисправности АБС."}»>После того, как клавиша выключателя диагностики АБС отпущена, сигнализатор неисправности АБС загорается на 0,5 секунды, что свидетельствует о начавшемся режиме диагностики. При этом если блоком управления АБС фиксируется новая ошибка, появившаяся во время считывания, или если клавиша диагностики была нажата более 6,3 секунд, то система выходит из режима диагностики. При нажатии на выключатель диагностики АБС более 15 секунд фиксируется обрыв сигнализатора неисправности АБС.
Если было зафиксировано несколько активных ошибок, то блок управления АБС будет выдавать только ошибку, зафиксированную последней."}»>Если при переводе выключателя системы пуска и приборов в положение «I» была зафиксирована только одна активная ошибка, то блок управления АБС будет выдавать только эту ошибку. Если было зафиксировано несколько активных ошибок, то блок управления АБС будет выдавать только ошибку, зафиксированную последней.
Если при переводе выключателя системы пуска и приборов не зафиксированы активные ошибки, то при активизации режима диагностики будут выводиться ошибки, не присутствующие в системе в данный момент (пассивные ошибки). Режим вывода пассивных ошибок прекращается после вывода последней ошибки, зафиксированной в памяти электронного блока.
Ошибки выводятся на сигнализатор неисправности АБС следующим образом:
Включение сигнализатора неисправности АБС 0,5 секунд – подтверждение начавшегося режима диагностики.
Пауза 1, 5 секунды.
"}»>1-я часть кода ошибки.
Пауза 1,5 секунды.
2-я часть кода ошибки.
Пауза 4 секунды.
1-я часть кода ошибки.
и так далее…
"}»>Для выхода из режима диагностики перевести выключатель системы пуска и приборов в положение «0».
Автоматическое стирание ошибок.
Запомненная ошибка автоматически стирается из памяти, если в течение следующих 250 часов не возникало ошибок по данному компоненту системы.
Стирание ошибок при помощи выключателя диагностики ABS.
Стирание ошибок происходит только в случае отсутствия текущих (активных) ошибок.
Для стирания ошибок необходимо произвести следующие действия:
Перевести выключатель системы пуска и приборов в положение «I».
"}»>Нажать клавишу выключателя диагностики АБС на время от 3 до 6,3 секунд.
Пауза 1,5 секунды
8 быстрых миганий лампы диагностики свидетельствуют о стирании ошибок из памяти блока управления АБС.
Пауза 4 секунды.
3 мигания лампы диагностики свидетельствуют о верной конфигурации ABS.
"}»>Перевести выключатель системы пуска и приборов в положение «0».
Перевести выключатель системы.
Первый код ошибки	Второй код ошибки	Методы устранения неисправностей
1 – Нет ошибок	1 – Нет ошибок	Система полностью исправна
2 – Модулятор ABS	1 – Передний правый	В проводах к впускному, выпускному клапанам или в «общем» проводе пропадающий или постоянный обрыв, или замыкание на “минус”."}»> Проверьте провода к модулятору. В проводах к впускному, выпускному клапанам или в «общем» проводе пропадающий или постоянный обрыв, или замыкание на “минус”.
	2 – Передний левый
	3 – Задний правый
	4 – Задний левый
3 – Датчик: увеличен воздушный зазор	1 – Передний правый	Придвиньте датчик к ротору. Проверьте кабель датчика и разъемы на пропадающий контакт."}»> Проверьте биение ступичного подшипника. Придвиньте датчик к ротору. Проверьте кабель датчика и разъемы на пропадающий контакт.
	2 – Передний левый
	3 – Задний правый
	4 – Задний левый
4 – Датчик: короткое замыкание/ обрыв провода	1 – Передний правый	Разрыв или замыкание на “минус” или “плюс” или между проводами датчика."}»> Проверьте провода к датчику. Разрыв или замыкание на “минус” или “плюс” или между проводами датчика.
	2 – Передний левый
	3 – Задний правый
	4 – Задний левый
5 – Пропадающий сигнал / размер шин	1 – Передний правый	Проверьте ротор на повреждения. Подключите для проверки другой датчик. Диаметры колес различны."}»> Проверьте провода к датчику на пропадающий контакт. Проверьте ротор на повреждения. Подключите для проверки другой датчик. Диаметры колес различны.
	2 – Передний левый
	3 – Задний правый
	4 – Задний левый
6 – Ротор	1 – Передний правый	Замените ротор."}»> Проверьте ротор на повреждения. Замените ротор.
	2 – Передний левый
	3 – Задний правый
	4 – Задний левый
7 – Системные функции	4 – Лампа ABS	Проверьте провода на сигнализатор неисправности АБС. Была ли нажата клавиша выключателя диагностики АБС более 16 секунд?
8 – Электронный блок	1 – Пониженное напряжение питания	Пониженное напряжение питания"}»>Проверьте цепи питания и предохранители АБС. Пониженное напряжение питания
8 – Электронный блок	2 – Повышенное напряжение питания	Проверьте аккумулятор и генератор. Повышенное напряжение питания
8 – Электронный блок	3 – Внутренняя ошибка	Заменить блок управления ABS, если ошибка повторится
8 – Электронный блок	4 – Ошибка конфигурации	Неверный электронный блок / параметрирование
8 – Электронный блок	5 – Соединение с “минусом” аккумуляторной батареи	"}»>Проверьте “массу” на блоке управления АБС и модуляторах.

---
