Схема подключения камеры заднего вида на автомобиль: Установка и подключение камеры заднего вида в вашем автомобиле

Содержание

Установка и подключение камеры заднего вида в вашем автомобиле

Камера заднего вида относится к дополнительному оборудованию, функциональные возможности не делают ее заменой зеркала заднего вида, но позволяют улучшить обзор позади автомобиля. Технические возможности прибора позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать возникающие препятствия, которые не видны в зеркалах. Основное назначение этого оборудования – упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.

Особенности устройства

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

Особенности выбора

Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.

На выбор технологии этой процедуры оказывает большое влияние форма камеры. В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины. Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.

Технология установки и подключения

Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля. Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.


Подключение ШГУ к камере заднего вида на авто

Современные штатные магнитолы, работающие на базе операционной системы Андроид, поддерживают возможность подключения дополнительных устройств. Одним из таких является камера заднего вида. Вместе с парктроником это отличный инструмент для безопасной парковки, особенно в условиях недостаточной видимости снаружи, либо наличия слепых зон. После того, как установка ШГУ будет успешно завершена, можно приступить к подключению внешней матрицы. Как правильно это сделать – узнайте в представленной статье.

Что делать, если нет заводской проводки?

Практически всегда, когда речь идет об установке нового головного устройства, в автомобиле отсутствует отдельная проводка под заднюю камеру. Приходится делать её самостоятельно. Для этого купите проводку под видеовыход с сечением, рекомендованным производителем. При отсутствии такой информации возьмите с собой штекер и продемонстрируйте его консультанту магазина. Покупая новую камеру, модуль уже будет присутствовать в комплекте. Задача водителя – докупить четыре (как правило) провода с аналогичным сечением и цветом. Последнее нужно, чтобы не перепутать их между собой при подключении.

Далее все просто:

  1. Устанавливаем камеру в задней части автомобиля (как правило, под бампером, либо над регистрационным знаком).
  2. Ведём проводку к ШГУ на A Здесь будут всего четыре проводника – на плюс к лампе заднего хода, плюс к видеосигналу, минус к кузову и отдельный провод – на минус камеры.
  3. Припаиваем салонные провода к тем, которые располагаются на штекере для магнитолы. Опять-таки, важно не перепутать, что для чего предназначено.
  4. Подключаемся к разъему.
  5. Пытаемся проверить работоспособность, выключив зажигание, подождав секунд 5-7, а затем включив его повторно.

Видеофункционал поддерживают практически все штатные магнитолы Android, оснащенные сенсорным дисплеем. Главное – быть предельно внимательным и аккуратным. Можно, естественно, передать автомобиль в сервисный центр, где эту операцию выполнят на протяжении одного-двух часов. А можно и сэкономить, проявив смекалку и внимательно изучив схемы из инструкции по эксплуатации.

А если вам понадобилась новая магнитола в штатное место, оформляйте заказ в интернет-магазине 08k.ru! В наличии представлено огромное количество моделей от популярных производителей по максимально хорошим ценам.

Как подключить камеру заднего вида к магнитоле автомобиля своими руками

Остались в прошлом времена, когда машина считалась только средством передвижения. Сегодня автомобиль – это демонстрация успешности его владельца, а также символ своеобразной «гонки» за удобством и самыми новыми технологиями.

Пытаясь повысить аэродинамические характеристики собственных авто, некоторые автопроизводители совсем упускают из виду обзорность автомобиля. Из-за этого во многих современных машинах очень ограничен обзор (сквозь их боковые и задние стекла).

Данную проблему пробовали решить посредством монтажа датчиков парковки (парктроников), однако как показал опыт, они иногда не срабатывают, а отдельные преграды вообще «не замечают», что заканчивается повреждением авто. Пытаясь упростить движение назад и маневрирование в сложных условиях, автопроизводители начали монтировать видеокамеры заднего вида. Что собой представляет подобное устройство?

Небольшое приспособление, размещенное в задней части автотранспорта, транслирует изображение на монитор, который установлен внутри самого салона. В результате водителю больше не требуется глядеть на свои зеркала, учитывать сообщения датчиков парковки, или же периодически выходить из автомобиля и проверять оставшуюся дистанцию до преграды.

Но отнюдь не все производители оборудуют свои машины видеокамерами заднего вида. В принципе это не смертельно, так как можно и самостоятельно установить такую камеру. Для правильного монтажа нужно учитывать некоторые важные моменты, о которых и пойдет разговор далее.

Выбор видеокамеры заднего вида

Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающиеся по своим функциям и комплектации.

Учитывая собственные предпочтения, вы можете купить или полный вариант (видеокамера с экраном), или же просто одну камеру и подсоединить ее к своей стандартной магнитоле. Для данного подключения может использоваться двухжильный кабель или же беспроводное соединение.

Основным параметрами видеокамеры является: угол обзора. Именно от него зависит то, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее. Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает.

Где поместить видеокамеру заднего вида?

Такая камера может монтироваться или в задний бампер автомобиля, или в крышку его багажника. Это вы можете выбирать сами, но в основной массе машин такие камеры вмонтированы в крышку багажника.

Данное расположение камеры абсолютно не нарушает внешний вид автотранспорта и обладает оптимальной высотой, что позволяет транслировать нужное изображение. Также некоторые продвинутые автовладельцы монтируют указанную камеру в область номерного знака, в одну из фар или же на ручку, которая открывает багажник автомобиля.

Некоторые камеры устанавливаются вместо фонаря подсветки номера и при этом подсветка присутствует в самой камере, так что номер освещается не хуже.

Самое главное при выборе места установки камеры нужно подумать о том, насколько сильно загрязняется машина. У многих современных машин из-за особенностей аэродинамики задняя часть машины очень быстро покрывается ровным и плотным слоем грязи. Если нет возможности куда-то спрятать камеру, то придется отказаться от ее установки или пользоваться ей только в хорошую погоду.

Монтаж камеры

Допустим, у нас имеется все необходимое. Мы купили автомагнитолу в комплекте с видеокамерой заднего вида. Очевидно, чтобы подсоединить к магнитоле камеру заднего вида, та должна иметь такую возможность. Если магнитола не имеет специального провода для подсоединения видеокамеры, то придется либо менять магнитолу, либо докупить отдельный монитор и установить его на приборную панель.

Самое сложное в подключении камеры к магнитоле - это разобраться с тем, какой провод, куда подключить. Прежде, чем это делать на машине, если нет соответствующего опыта, для начала рекомендуется разобраться дома или в гараже - главное в стороне от машины. Все что для этого нужно - аккумулятор. Если есть дополнительный - хорошо. Если нет, то можно снять на время с машины. Пример смотрите в этом видео...

Только после того, как вы поняли и правильно соединили все провода в тренировочном режиме, можно переходить к монтажу на машине. Нам нужно протянуть все провода от задней части машины к автомагнитоле. При этом лучше располагать провода под ковролином автотранспорта, чтобы их не было видно.

Подсоединяем разъемы видеокамеры к аналогичным контактам автомагнитолы. В случае, если вы купили камеру с подсветкой, тогда нужно обеспечить электропитанием и светодиоды этой подсветки. Подсоединить «+» (для питания подобной подсветки) можно от устройства подсветки номеров.

Питание самой камеры, как правило, берется от сигналов заднего хода, для того чтобы камера автоматически включалась при включении задней передачи. После соединения всех проводов, проверьте работу камеры. Если все в порядке, то остается только в заблаговременно подготовленном месте зафиксировать камеру.

В результате мы осуществили подключение камеры заднего вида к магнитоле своими руками. Как оказалось, в этом нет ничего сверх трудного. При этом многие автолюбители одновременно устанавливают видеокамеры и заднего, и переднего вида, чтобы совсем не напрягаться при парковке.

Кстати, если вперед поставить камеру с большим углом обзора, то она поможет при выезде на дорогу из арок, из-за кустов и прочих объектов, ограничивающих обзор. Благодаря такой камере появляется возможность буквально заглянуть за угол. Однако стоит отметить, что передняя камера загрязняется еще быстрее чем задняя.

Но как бы там ни было, приспособиться к использования камер можно и во многих случаях они могут сослужить хорошую службу своему владельцу.

Установка камеры заднего вида - Сто-Тяга

Весьма полезным аксессуаром является камера заднего вида, так очень упрощает эксплуатацию авто при езде задним ходом. Не рекомендуем устанавливать камеру самостоятельно. Лучше обратиться за установкой к профессионалам, на СТО-Тяга есть все необходимое для оказания подобного рода услуг автолюбителям. Тем более стоимость установки не велика.

С чего начать?
Для начала советуем предварительно записаться по телефону, после пригнать автомобиль к назначенному времени. Перед началом работы, мы продумаем план действий, при этом ответив на три важных вопроса:
— Куда именно устанавливать камеру?
— Как будем ее подключать к электрической сети?
— Как будем протягивать провода?

В большинстве случаев камера устанавливается на платформу заднего номерного знака. Многие автопроизводители изначально оставляют в плафонах подсветки специальные отверстия.
При монтаже камер, клиенту задаются три вопроса:
— Как в основном клиент использует автомобиль и собственно от этого определяется место, наиболее защищенное от грязи. Например если брать грузовой автомобиль, то камеру лучше установить на крыше. Это предотвратит попадание грязи на объектив.
— Каким образом автомобиль хранится, особенно в темное время суток. Ведь если автомобиль живет по ночам на улице, то камеру лучше скрыть от посторонних глаз вандалов.
— Какой ракурс желает клиент. Мы рекомендуем устанавливать камеру под таким наклоном, чтобы через нее просматривались «мертвые» зоны автомобиля, которые не видны через зеркала.

Подключение камеры заднего вида
Для подключения камеры подойдет практически любой провод, т.к. камера питается от сети, с потреблением примерно 12 В. В большинстве случаев, камера подключается к разъемам магнитолы, а до камеры провод тянут под пластиковыми порогами автомобиля, предварительно их сняв.

Многие автолюбители, самостоятельно устанавливающие камеру, в первую очередь проводят провода. Мы не рекомендуем этого делать. Например мы сначала проверяем работоспособность камеры, при необходимости, исправляем недочёты.

Проверяется камера элементарно: При включении задней передачи, на мониторе должно появиться изображение. Если картинка четко видна, можно приступать к заключительному этапу.
Учитывая что прокинуть провода, казалось бы проще простого, тем менее, мы все равно не рекомендуем делать этого самостоятельно. Наши мастера сделают все аккуратно и профессионально.
При монтаже камеры и прокладке проводов, наши мастера пользуются базовыми каналами, т.к. такие места спроектированы на заводе и они более всего защищают провода от влаги и повреждений.
После установки, не забывайте, что за камерой нужен элементарный уход, регулярно протирайте объектив от грязи и пыли.
Итак! Вы решились на установку камеры заднего вида? Тогда специалисты СТО-Тяга ждут вас. Мы учтем все ваши пожелания и выполним свою работу на отлично.

Адрес нашего автосервиса: г.Славянск-на-Кубани, ул.Батарейная, 203

Как подключить камеру заднего вида к магнитоле вашего автомобиля?

Наверное у всех, а особенно у новоиспеченных автомобилистов, бывало такое, что сдаешь аккуратно задним ходом во время парковки, и бах, откуда ни возьмись столбик, бордюр, пенек или даже скамейка. Конечно, на многих автомобилях уже установлен парктроник, однако он не всегда обеспечивает безопасную парковку. Именно по этой причине многих автовладельцев интересует: как подключить камеру заднего вида к магнитоле?

Проверка совместимости устройства

На сегодняшний день существует множество разновидностей камер как заднего, так и переднего вида (видеорегестраторы). Некоторые модели видеокамер имеют свой собственный монитор, в этом случае можно обходиться без дополнительного мультимедийного устройства. Если вы приобрели камеру заднего вида без монитора, то следует убедиться в ее совместимости с магнитолой. Для этого изучите характеристики устройств на официальном сайте производителя или уточните у продавца.

Монтаж камеры заднего вида на авто

Когда у вас на руках будет все необходимое, можно приступать к монтажу. Прежде всего нужно понимать, что место для установки должно быть неприметным, ракурс видеосъемки должен быть удачным, место должно быть мало загрязняемым, а если и испачкалось, то доступно для чистки и протирания.

Очень удобным местом для монтирования считают место плафона подсветки заднего номера. Некоторые производители рядом с плафоном специально оставляют место для камеры. Если машина крупногабаритная, то камеру можно закрепить на крыше, там оно будет защищено от загрязнения, хотя обслуживать устройство будет не так удобно. Наклон нужно подобрать такой, который позволит увидеть то, что не захватывают зеркала заднего вида. При этом камера должна стоять так, что бы передаваемые предметы показывались без искажений.

Интересно! Что бы скрыть присутствие камеры изготавливаются специальные кронштейны.

Как правильно подключить устройство, схема подключения

Проводная камера

Подключение проводной камеры заднего вида к магнитоле делается так:

  1. Для начала прибор подключают к заднему фонарю. Для этого черный и красный провода (минус и плюс соответственно) подключают к соответствующим выводам фонаря. Часто для этого их врезают в провода идущие на вывод.
  2. Удлините желтый провод, протяните его по салону.
  3. Что бы подключить камеру заднего вида к магнитоле используйте выход video in.

Важно! Не нужно подавать на камеру постоянное питание, это приведет к быстрой поломке устройства, ведь прибор не рассчитан на бесперебойную работу.

Беспроводная камера

Схема подключения беспроводной камеры заднего вида к магнитоле выглядит следующим образом:

  1. Как и в случае с проводной камерой подключайте камеру к заднему фонарю. Черный провод (минус) и красный провод (плюс) подключайте к выводам фонаря. Во избежание казусов заизолируйте соединение.
  2. Подключите передатчик.
Как видите, что бы подключить беспроводную камеру заднего вида требуется значительно меньше возни.

Важно! Беспроводные камеры не всегда совместимы с магнитолам. Уточните у специалиста все детали перед покупкой

Вот и все, камера подключена к магнитоле. Работа не сложная, однако стоит быть внимательным во время подключения камеры к источнику питания. имеется ввиду то, что главное не перепутать с полярностью, иначе можно просто сжечь прибор и магнитолу (если они уже подключены).

Как настроить магнитолу и камеру заднего вида

После того, как все провода и приборы подключены и камера подключена к магнитоле — можно приступать к настройке. Для начала стоит проверить работоспособность всей системы наблюдения. Для этого подключайте аккумулятор, проверните ключ зажигания и перейдите на заднюю передачу. Если на монитор начнет передаваться картинка с нужным вам изображением, то вы все сделали правильно. Помните, что у многих камер объектив регулируемый. Если эта функция поначалу и не пригодится, то со временем вы поймете в какую сторону нужно повернуть глазок.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Подключение камеры к автомагнитоле

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

— универсальные камеры (в рамке номерного знака, врезная или накладная)













— штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)













Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки — все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема — желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).











Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12 в, черный — земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.













После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ — штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.



Схема подключения камеры заднего вида к монитору.

P1 — разъем питания камеры заднего вида.

P2 — Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 — Разъем видеосигнала камеры заднего вида.

V2-V3 — Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо — передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 — провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй подключается к проводу Reverse на магнитоле)


Подобрать камеру к своему автомобилю можно здесь:

Камера заднего вида (универсальная)Камера заднего вида (метал. корпус)Камера заднего вида (универсальная)Камера заднего вида в рамке гос. номера



Камера заднего вида: подключение к магнитоле

Дополнительное оборудование в авто позволяет в одних случаях повысить комфорт, а в других безопасность. В свою очередь, установка камеры заднего вида на автомобиль значительно облегчает эксплуатацию ТС, а также позволяет избежать ДТП при езде задним ходом.

Как показывает практика, данное решение будет полезным для начинающих водителей и опытных автовладельцев. Однако перед тем как выбрать и установить камеру заднего хода, важно знать, какой тип камеры лучше купить, как подключить камеру заднего вида в авто правильно и т.д. Давайте разбираться.

Содержание статьи

Выбор камеры заднего вида для автомобиля

Перед тем, как рассматривать само подключение камеры заднего вида, необходимо правильно подойти к вопросу подбора самого устройства. С учетом множества подобных изделий на рынке, каждый потенциальный покупатель стремится приобрести лучший вариант по соотношению качества и цены.

Конечно, можно сразу купить камеру высокого разрешения, которая будет хорошо показывать даже в темное время суток. Минус — высокая стоимость данных изделий. Также  бывает, что не всегда  дорогие продукты в полной мере соответствуют заявленным характеристикам.

При этом от недорогой камеры заднего вида к магнитоле также не следует ожидать высокого качества. Вполне очевидно, что лучше подбирать средний вариант по разумной цене, обращая внимание на основные нюансы.

    • Первое, желательно искать решение, где камера пишет с высоким разрешением видео. От этого напрямую зависит качество картинки и четкость изображения. Однако слишком высокое разрешение не является основным показателем. Многое будет зависеть и от самого дисплея (монитора), к которому подключена камера. Главное, чтобы результатом работы связки камеры и монитора готовое изображение на дисплее было более-менее четким и позволяло с легкостью различать даже мелкие объекты.
    • Отдельного внимания также заслуживают и углы обзора камеры. Зачастую, угол составляет от 120 до 180 градусов. Так вот, важно подобрать средний вариант, чтобы получить широкий обзор без эффекта среднее между этими двумя панорамы, который приводит к искажениям.
    • Еще один момент, на котором следует сделать акцент, заключается в светочувствительности. Как правило, дешевые камеры при слабом освещении могут выдавать очень низкое по качеству изображение. Получается, в темное время суток сдавать назад при помощи такой камеры будет сложно. С другой стороны, если машина все время эксплуатируется только в светлое время суток, за высококачественной ночной съемкой также можно не гнаться.

    • Также перед покупкой следует определиться с местом установки. Только решив, куда поставить камеру заднего вида и как установить камеру заднего вида, можно непосредственно перейти к подбору модели с учетом всех особенностей монтажа того или иного варианта.

Установка камеры заднего вида: место для монтажа

Итак, после покупки самого устройства необходимо решить задачу, как установить камеру заднего вида. Основная задача — подобрать оптимальное положение, а также получить наилучший обзор,  который ничем не будет ограничен.  На практике бывает так, что даже качественная  дорогая камера не справляется с возложенными функциями в полной мере, если место для монтажа подобрано не верно.

Так вот, зачастую камера ставится над госномером автомобиля. Это место позволяет получить максимальные углы обзора, на дисплее видна только дорога, а не элементы самого авто. Главное, поставить камеру так, чтобы она не была слишком утоплена и одновременно не выпирала.

Конечно, есть и недостатки в виде загрязненности камеры по причине наружной установки, а также несколько возрастают риски кражи оборудования. Этого можно избежать, установив камеру заднего вида в салоне. Однако обзорность резко ухудшается, страдает качество изображения и т.д.

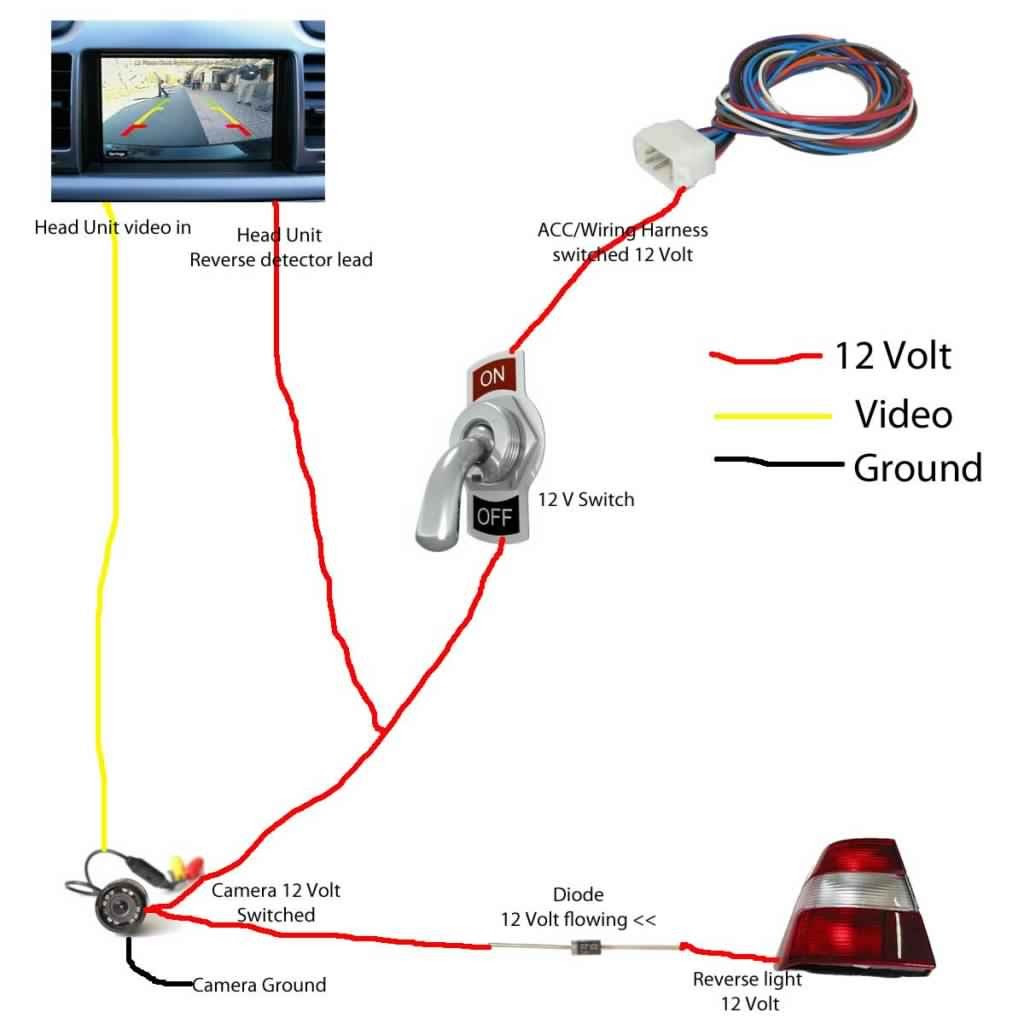

Общая схема подключения камеры заднего вида

Хотя порядок подключения камеры заднего вида на разных магнитолах может несколько отличаться, общие принципы похожи. Главное, знать, как подключить камеру заднего вида к магнитоле и получить наилучший обзор.

  • Как уже было сказано выше, лучше, чтобы камера стояла снаружи и располагалась над задним номером. Оптимальным вариантом будет установка поближе к краю, причем важно, чтобы камера не сильно выступала наружу.
  • Определившись с местом, можно начинать монтаж. Как правило, для установки потребуется засверлить пару отверстий под крепежные болты, а также отверстие под кабель. Делать это нужно аккуратно, а также крайне желательно обработать отверстия и болты антикоррозионными составами.
  • Установив крепежный кронштейн, переходим к подключению камеры заднего вида. Камера имеет два провода. Один провод сигнальный, а второй является питанием. Зачастую от камеры идут короткие провода, то есть их нужно удлинять самостоятельно. Кстати, многие камеры уже в комплекте имеют удлинитель для видеосигнала.

Далее, питание для видеокамеры берут от задних фар, чтобы после включения заднего хода одновременно включалась и сама камера. Завершив подключение, все провода, проложенные в салоне и багажнике, нужно надежно закрепить и уложить так, чтобы избежать повреждений. Как видно, если правильно подобрана камера заднего вида, установка камеры и монтажные работы не являются сложными.

Рекомендуем также прочитать статью о том, как подключить усилитель к магнитоле. Из этой статьи вы узнаете, как выполняется подключения усилителя к магнитоле, а также на какие особенности следует обращать внимание в рамках выполнения данной процедуры.
  • Подключение камеры заднего хода к магнитоле также достаточно простое. Фактически, нужно подключить «тюльпан» видеокабеля от камеры к соответствующему выводу на мультимедийном устройстве (уточнить в мануале к магнитоле). Далее нужно зайти в настройки магнитолы, найти пункт «камера заднего вида» и активировать режим. Камера заработает, но включаться автоматически не будет.
  • Чтобы включение происходило автоматически, следует подключить провод управления к заднему фонарю. В результате только тогда, когда включен задний ход, на камеру будет приходить питание, а сама магнитола будет переключаться в режим заднего хода.
Обратите внимание, на авто с АКПП камера заднего вида при таком подключении может включаться случайно. Чтобы этого не происходило, нужно ставить датчик задержки включения камеры. Кроме этого, подключение задней камеры к магнитоле на автомате не отличается от аналогичного на МКПП.

Еще добавим, что более сложным считается подключение камеры к магнитоле в том случае, если сигнал от камеры идет не по кабелю, а по беспроводной связи. С одной стороны, в этом случае меньше проблем с укладкой проводки и подключением, однако с другой  сама настройка усложняется. Для таких моделей камер следует отдельно изучать руководство по подключению, а также учитывать возможную несовместимость магнитолы с камерой.

Подведем итоги

Как видно, подключение камеры заднего вида к магнитоле в большинстве случаев не является сложным. Главное, точно знать, какой тип камеры подойдет наилучшим образом, как правильно установить и как подключить камеру заднего хода.

На практике, если стоит выбор, что лучше, парктроник или камера, данное решение превосходит парктроник по всем показателям. Грамотно установленная камера обеспечивает хороший обзор, а не просто уведомляет обычным сигналом о близости препятствия, исключаются ложные срабатывания и т.п.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете об особенностях подключения сабвуфера, а также тонкостях и нюансах, которые необходимо учитывать.

В качестве итога отметим, что в условиях мегаполиса камера заднего хода является не просто опцией, а насущной необходимостью. На деле, процесс парковки значительно упрощается.

Также намного проще и дешевле сразу установить камеру, чем ремонтировать свой и/или чужой автомобиль в случае различных происшествий и ДТП, которые часто происходят именно при движении задним ходом. В любом случае, камера заднего вида является надежным помощником, упрощает эксплуатацию авто и повышает безопасность.

Установка и подключение камеры заднего вида в вашем автомобиле

Камера заднего вида добавляет к дополнительному оборудованию, позволяет улучшить обзор позади автомобиля. Технические возможности устройства позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать препятствия, которые не видны в зеркалах. Основное назначение этого оборудования - упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.

Особенности устройства

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов интегрироваться с зеркалом заднего вида, расположенным в салоне.При отключенной камере работает его основная функция, а при ее включении на полупрозрачной его части изображение появляется.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

Особенности выбора

Камеры заднего вида широко на рынке автомобильных аксессуаров. Они различаются технически исполнением и стоимостью. Большинство старается разрабатывать конструкции изделий, которые упрощают установку и подключение производителей приборов.

На выбор технологии этой процедуры большое влияние форма камеры. В одних моделях для ее крепления используются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Исключительно оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнет сложности с оценкой ситуации позади машины. Чересчур может привести к снижению скорости вращения водителя.

Технология установки и подключения

Установка камеры заднего вида - процесс индивидуальный для каждого автомобиля.Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Специально для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой - с проводом, питающим фонарь заднего хода.В результате такого соединения камера будет включаться одновременно с включением заднего хода, все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой.При соединении проводов придерживается - отрицательный провод соединяется с массой в любом удобном месте, а положительный - с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.


Как подключить камеру заднего вида к магнитоле автомобиля своими руками

Остались в прошлом средством передвижения.Сегодня автомобиль - это демонстрация успешности его владельца, а также символ своеобразной «гонки» за удобством и новыми технологиями.

Пытаясь повысить аэродинамические характеристики собственных авто, некоторые автопроизводители совсем упускают из вида обзорность автомобиля. Из-за этого во многих современных машинах очень ограничен обзор (сквозь их боковые и задние стекла).

Данную проблему пробовали посредством монтажа датчиков парковки (парктроников), однако, как показал опыт, они иногда не срабатывают, а отдельные преграды вообще «не замечают», что заканчивается повреждением авто.Пытаясь упростить движение назад и маневрирование в сложных условиях, автопроизводители начали монтировать видеокамеры заднего вида. Что собой представляет подобное устройство?

Небольшое приспособление, размещенное в задней части автотранспорта, транслирует изображение на монитор, который установлен внутри самого салона. В результате водителю больше не требуется глядеть на свои зеркала, включая сообщения датчиков парковки, или же периодически выходить из автомобиля и проверять оставшуюся дистанцию ​​до преграды.

Но отнюдь не все производители оборудуют свои машины видеокамерами заднего вида. В принципе это не смертельно, так как можно и самостоятельно установить такую ​​камеру. Для правильного монтажа нужно несколько важных моментов, которые следует и пойдет разговор далее.

Выбор видеокамеры заднего вида

Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающихся по своим функциям и комплектации.

можете установить собственные предпочтения, вы можете купить или купить полный вариант (видеокамера с экраном), или же просто одну камеру и подключить ее к своей стандартной магнитоле. Для данного подключения может установить двухжильный кабель или же беспроводное соединение.

Основным обзором видеокамеры является угол. Именно от этого зависит, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее. Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает.

Где поместить видеокамеру заднего вида?

Такая камера может монтироваться или в задний бампер автомобиля, или в крышку его багажника. Это вы можете выбрать сами, но в основной массе машин такие камеры вмонтированы в крышку багажника.

Настоящее положение камеры не нарушает внешний вид автотранспорта и обладает оптимальной высотой, что позволяет транслировать нужное изображение. Также некоторые продвинутые автовладельцы монтируют указанную камеру в области номерного знака, которая открывает багажник автомобиля.

Некоторые камеры устанавливаются вместо фонаря подсветки номера и при этом подсветка присутствует в самой камере, так что номер освещается не хуже.

Самое главное при выборе места установки камеры нужно подумать о том, насколько сильно загрязняется машина. У многих современных машин из-за функций аэродинамики задняя часть машины очень быстро покрывается ровным и плотным слоем грязи. Если нет возможности куда-то спрятать камеру, то придется отказаться от ее установки или пользоваться ей только в хорошую погоду.

Монтаж камеры

Допустим, у нас имеется все необходимое. Мы купили автомагнитолу в комплекте с видеокамерой заднего вида. Очевидно, чтобы подключить к магнитоле камеру заднего вида, должна иметь такую ​​возможность. Если магнитола не имеет специального провода для подключения видеокамеры, либо нужно либо изменить магнитолу, либо докупить отдельный монитор и установить его на приборную панель.

Самое сложное в подключении камеры к магнитоле - это разобраться с тем, какой провод, куда подключить.Прежде, чем это делать на машине, если нет соответствующего опыта, для начала рекомендуется разобраться дома или в гараже - главное в стороне от машины. Все что для этого нужно - аккумулятор. Если есть дополнительный - хорошо. Если нет, то можно снять на время с машины. Пример смотрите в этом видео ...

Только после того, как вы поняли и правильно соединили все провода в тренировочном режиме, можно переходить к монтажу на машине. Нам нужно протянуть все провода от задней части машины к автомагнитоле.При этом лучше располагать провода под ковролином автотранспорта, чтобы их не было видно.

Подсоединяем разъемы видеокамеры к аналогичным контактам автомагнитолы. В случае, если вы купили камеру с подсветкой, тогда нужно обеспечить электропитание и светодиоды этой подсветки. Подсоединить «+» (для питания подобной подсветки) можно от устройства подсветки номеров.

Питание самой камеры, как правило, берется от сигналов заднего хода, чтобы камера автоматически включалась при включении задней передачи.После соединения всех проводов, проверьте работу камеры. Остается только в заблаговременно подготовленном месте зафиксировать камеру.

В результате мы осуществили подключение камеры заднего вида к магнитоле своими руками. Как оказалось, в этом нет ничего сверх трудного. При этом многие автолюбители одновременно устанавливают видеокамеры и заднего, и переднего вида, чтобы совсем не напрягаться при парковке.

Кстати, если вперед поставить большим углом обзора, то она поможет при выезде на дорогу из арок, из-за кустов и прочих объектов, ограничивающих обзор.Благодаря такой камере появилась возможность заглянуть за угол. Однако стоит отметить, что передняя камера загрязняется еще быстрее чем задняя.

. Как бы там ни было, приспособиться к использованию камер.

Установка камеры заднего вида - Сто-Тяга

Весьма полезный аксессуар является камерой заднего вида, так очень упрощает эксплуатацию авто при езде задним ходом. Не рекомендуем устанавливать камеру самостоятельно.Лучше обратиться за установкой к профессионалам, на СТО-Тяга есть все необходимое для оказания подобного рода услуг автолюбителям. Тем более стоимость установки не велика.

С чего начать?
Для начала советуем начать записаться по телефону, после пригнать автомобиль к назначенному времени. Перед началом работы, мы продумаем план действий, при этом ответив на три важных вопроса:
- Куда именно установить камеру?
- Как будем ее подключать к электрической сети?
- Как будем протягивать провода?

В большинстве случаев устанавливается на платформу заднего номерного знака.Многие автопроизводители изначально оставляют в плафонах подсветки специальные отверстия.
- Как в основном клиент использует автомобиль и собственно от этого места, наиболее защищенное от грязи. Например, если брать грузовой автомобиль, то камеру лучше установить на крыше. Это предотвратит попадание грязи на объектив.
- Каким образом автомобиль хранится, особенно в темное время суток. Ведь если автомобиль живет по ночам на улице, то камеру лучше скрыть от посторонних глаз вандалов.
- Какой ракурс желает клиент. Мы рекомендуем устанавливать камеру под таким наклоном, чтобы через нее просматривались «мертвые» зоны автомобиля, которые не видны через зеркала.

Подключение камеры заднего вида
Для подключения камеры подойдет практически любой провод, т. к. камера питается от сети, с потреблением примерно 12 В. В большинстве случаев камера подключается к разъемам магнитолы, а до камеры провод тянут под пластиковыми порогами автомобиля, их сняв.

Многие автолюбители, самостоятельно устанавливающие камеру, в первую очередь проводят провода. Мы не рекомендуем этого делать. Например мы сначала проверяем работоспособность камеры, при необходимости, исправляем недочёты.

Проверяется камера элементарно: При включении задней передачи, на мониторе должно появиться изображение. Если картинка четко видна, можно приступать к заключительному этапу.
Учитывая, что прокинуть провода, кажется бы проще простого, тем менее, мы все равно не рекомендуем делать этого самостоятельно.Наши мастера сделают все аккуратно и профессионально.
Приводже камеры и прокладке проводов, наши мастера базовых каналов, т.к. такие места спроектированы на заводе и они более всего защищают провода от влаги и повреждений.
После установки, не забывайте, что за камеру нужен элементарный уход, регулярно протирайте объектив от грязи и пыли.
Итак! Вы решились на установку камеры заднего вида? Тогда специалисты СТО-Тяга ждут вас. Мы учтем все ваши пожелания и выполним свою работу на отлично.

Адрес нашего автосервиса: г.Славянск-на-Кубани, ул.Батарейная, 203

Камеры заднего вида: вопросы и ответы

Ежедневно нам задают множество вопросов о камерах заднего вида. Сегодня мы подробно ответим на самые популярные из них:

  • Почему на сайте идентифицируются идентичные по корпусу камеры, но с разной ценой?
  • Что за красный провод выходит у тюльпана?
  • Совместима ли камера AVEL с установленным в автомобиле монитором или головным устанавливает?
  • Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?
  • Почему на автомобилях концернов VAG, Mercedes и некоторых других производителей камера работает с помехами или не включается при запущенном двигателе?
  • Каков ресурс камер заднего вида AVEL и их гарантийный срок?
  • С какими проблемами, связанными с камерами заднего вида, обращаются в сервисный центр чаще всего?

Самый популярный вопрос: я вижу 3 штатные камеры на свой автомобиль, одинаковые на внешний вид, но с разной ценой. Чем они отличаются?

Основное отличие камеры заднего вида - это видеосенсор, который обеспечивает качество изображения, и линза, которая обеспечивает угол обзора. Для сравнения давайте на скриншот, демонстрирующий посильный видеозахват с трёх моделей камер:

  • AVS327CPR с CCD HD сенсором и широким углом обзора, который широкоугольная стеклянная линза,
  • AVS315CPR с CMOS сенсором и ИК подсветкой,
  • AVS112CPR - экономичный вариант камеры с CMOS сенсором и LED подсветкой.

На скриншоте видны различия в качестве изображения с камер при разном освещении. Каждый автовладелец может выбрать камеру, которая подходит под его нужды. Если Вам важен угол обзора и качественная картинка при недостаточном освещении, тогда стоит присмотреться к моделям с CCD HD сенсором. Если вы используете автомобиль исключительно днём, тогда можно ограничиться камерой подешевле. Кроме того, при парковке вечером, если в автомобиле не очень хороший свет от задних ходовых огней, с камерой ИК и светодиодной подсветкой обеспечат видимость объекта позади автомобиля.

Стенд для одновременного видеозахвата с трёх камер заднего вида

Канал 2 - AVS112CPR (CMOS LED), Канал 3 - AVS315CPR (CMOS IR), Канал 4 - AVS327CPR (CCD HD)

Канал 2 - AVS112CPR (CMOS LED), Канал 3 - AVS315CPR (CMOS IR), Канал 4 - AVS327CPR (CCD HD)

Второй по контролю вопрос: что за красный провод выходит из тюльпана в проводке, идущей в комплекте с камерой заднего вида AVEL?

Существует два типа мониторов:

  • первый тип переходит в режим показа камеры заднего вида по видеосигналу,
  • второй - с помощью активации провода

Если у Вас второй монитор типа, то в нём должен быть провод для активации отображения камеры заднего вида.Для удобства прокладки кабеля в проводку из комплекта камеры встроенный дополнительный провод, один конец которого вы подключаете к активационному проводу монитора, второй - к «+» фонаря заднего хода. Таким образом, Вам не нужно тянуть отдельный провод питания для подключения монитора.

В камерах с HD сенсором AVS327CPR активационный провод, который необходимо подключать к фонарю заднего хода, совмещен с питанием камеры и скрыт.Его отдельное подключение не требуется.

Перейдём к вопросу номер три: матриа ли камера заднего вида AVEL с уже установленным головным монитором?

В вашем автомобиле установлено не заводское оборудование, а стороннее, не зависимо от монитора, это головное устройство, то проблемы с подключением не должно. Чтобы в этом убедиться, необходимо ознакомиться с инструкцией от монитора или ШГУ.Если инструкции у Вас нет, то убедиться в наличии видеовхода под камеру можно визуально, чаще всего они подписаны.

Если же у Вас установлено оригинальное заводское оборудование, то может понадобиться стороннее оборудование в виде переходников, видеоинтерфейсов и т.п. Также существуют оригинальные головные устройства, которые не входят в комплект поставки камеры заднего вида. В данном случае перед покупкой камеры рекомендуем проконсультироваться со специалистом по установке дополнительного оборудования.

Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?

Оставить старую проводку можно только в том случае, если у Вас в старой камере 2 разъёма: тюльпан и разъём питания. В этом случае мы поможем Вам подобрать камеру с такими же разъёмами.

Если же на автомобиле была установлена ​​камера другого производителя с пиновым разъёмом, лучше всего проводку заменить, так как распиновка разъёмов и потребляемое напряжение на камерах может различаться, даже если разъёмы одинаковые.

Очень часто владельцы автомобилей концернов VAG и Mercedes задают нам один и тот же вопрос: почему камера работает с помехами или не включается при запущенном двигателе?

Если наблюдаются вышеперечисленные проблемы, значит, питание лампочки заднего хода в вашем автомобиле осуществляется через ШИМ-контроллер, который необходим для регулировки яркости свечения и диагностики работоспособности лампочки. Питание + 12В то подключается, то отключается на лампочке. Камера заднего вида чувствительна к изменениям на ее входе питания.

Для решения этой проблемы необходимо подключить камеру заднего вида через дополнительное нормально разомкнутое четырёхконтактное РЕЛЕ, также может потребоваться ДИОД, чтобы убрать шумы. Схемы подключения можно найти на популярные автомобильные ресурсы, но лучше всего обратиться к специалистам.

Последние два вопроса можно объединить в один.Ниже расскажем, какой средний ресурс у автомобильных камер AVEL, каков гарантийный срок и с проблемами чаще всего обращаются в наш сервисный центр.

Статистические данные, которые мы стараемся собирать на протяжении многих лет работы, позволяют нам уверенно заявить, что средний срок работы автомобильной камеры заднего вида составляет 3-4 года. Встречаются среди автомобильных камер и долгожителей. Так, у одного из постоянных клиентов автомобиля на автомобиле уже 9 лет. Чаще всего после 3-4 лет автовладелец меняет свой автомобиль на новый и приходит к нам уже за другую камеру. Однако мы приводим статистику по клиентам, у которых камера действительно вышла из строя по той или иной причине после гарантийного срока. Обычно они берут такую ​​же модель камеры, при этом замена камеры занимает несколько минут.

Также по нашей статистике процент брака за год составляет всего 2-3% в зависимости от модели. За год мы продаём около 5000 камер заднего вида, при этом в тот же год заменяем по гарантийным случаям около 130 камер.Здесь стоит отметить, что самая частая проблема, с которой к нам обращаются в сервисный центр, - это отсутствие изображения. Диагностика проводится сразу при клиенте, и, если камера действительно не работает, она заменяется на новую. После чего старая камера разбирается для подробного изучения причины поломки.

Таким образом, мы выявили 2 основные причины поломки камер:

Самая распространённая причина поломки камеры заднего вида - это заливка водой, несмотря на заявленную степень защиты IP67. Проанализировав ситуацию, мы пришли к выводу, часто на автомобильных мойках в камеру бьют сильной струёй воды, поднося сопло пистолета непосредственно в камеру.

Это приводит к нарушению герметичности, так как сильная струя воды продавливает герметик. Мы всегда идём на встречу нашим покупателям и без лишних вопросов меняем камеру на новую. Однако предупреждаем, что защита IP67 - это защита от погружения в воду, а не от моек высокого давления. Лучше всего, если сопло мойки высокого давления будет находиться не ближе 50 см от самой камеры.

Вторая причина поломки - это заводской брак: недочёты при сборке камеры или выход из строя электронных элементов.

В конце статьи хотим рассказать о самых распространенных негарантийных случаях. Их не так много, и чаще всего они являются следствием непрофессионального подключения / установки.

Человек обращается к гаражному мастеру или мастеру, не самым лучшим образом разбирается в установке дополнительного оборудования, и получает на выходе некачественную услугу и сломанную камеру

Итак, самый распространенный негарантийный случай - это сгоревший процессор камеры заднего вида. Специалист сервисного центра сразу определяет такую ​​проблему, как она проявляется при визуальном осмотре проводки.

Самая распространенная проблема - это отсутствие на камере блочка, понижающего напряжения. Его отрезают, чтобы было легче провести проводку, и на место не ставят. Таким образом, на камеру подаётся напряжение большее, чем должно быть (12 Вольт вместо 5 Вольт), и камера перегорает.

Вторая причина отказа от замены по гарантии - это отрезанный провод, опять же для облегчения проводки кабеля по автомобилю.Провод от камеры отрезают, но не всегда понимают, как соединить их обратно, часто путая провода питания камеры и провода видеосигнала. В этом случае камера выходит из строя моментально.

Конечно, негарантийных случаев не так много, но они имеют место быть. Поэтому мы предлагаем Вам быть внимательными при самостоятельной установке или использовать в проверенные установочные центры.


Как установить камеру заднего вида.

В этой статье будет подробно рассказано как установить камеру заднего вида на машину.Думаю многие из Вас не один раз задумывались какова цена вопроса.

Разделим статью на такие части:

  • Плюсы и минусы
  • Принцип работы
  • Степень защиты
  • Установка камеры заднего вида. Пример.

Плюсы и минусы

Несомненным достоинством универсальных камер заднего вида является степень их унификации. Они продаются без привязки к какому либо оборудованию, прикрепить их можно в любое удобное для Вас место на машине (или тракторе), подключаются практически к любым мониторам.Минус этих камер кроется в способе их крепления. Их очень легко украсть. У дешёвых камер плохая степень защиты от метеорологических факторов.

Принцип работы

Обычно камеру устанавливают в центре крепёжной рамки автомобильного номера. В большинстве моделей присутствует светодиодная подстветка. За власть кабель питания присоединяют к электросети автомобиля камеры с фонарём заднего хода. Таким образом при включении задней передачи питания идёт на фонарь заднего хода и автоматически на видеокамеру.После чего видеосигнал с камеры передаётся на монитор установленный в салоне авто. Соответственно как только задняя передача выключается, питание на камеру не поступает, как и сигнал на монитор. Сегодня в продаже есть мониторы встроенные в зеркало заднего вида. Но такой вариант не очень практичный. Водители «староверы» его не признают.

Степень защиты

По хорошему все производите должны выдерживать стандарт IP 65, если это так камера прослужит Вам долгий срок.На практике дешёвые китайские камеры без проблем переносят «среднеевропейский» климат, а вот для стран Скандинавии или Сибирского региона, например, придётся покупать более дорогой вариант. В общем врагом камеры остаются воры.

Подключение камеры заднего вида

В качестве «подопытного кролика» мы взяли Kia Rio в кузов хэтчбэк. Морально приготовьтесь к частичной разборке обшивки багажника и салона вашего автомобиля.

Для начала в багажном отделении снимается обшивка и полик:

Внимание! ответственный момент.На изображении выше сноска «запомните этот элемент». Это провода ведущие к замку. В том же месте будут проходить провода от камеры. Выглядит он так:

Теперь надо демонтировать номерной знак, под ним будут крепёжные отверстия

Вы наверняка догадались о дальнейшем развитии событий. Теперь нам надо провода камеры пропустить через крепёжные отверстия в бампере и далее в багажник через заглушку.

На фото выше показано, как всё должно получиться в конечном итоге.Само собой разумеется, что после всех действий следует обжать жгут проводов для защиты от влаги и пыли.

Идём дальше… Снимаем боковую панель (в конкретном случае левую, а там как кому нравиться)

Для дальнейших действий желательно заглянуть в схему электропроводки конкретно вашего автомобиля. Ну в общих чертах задача следующая: соединить красный провод питания камеры (плюс) с «плюсом» фонаря заднего хода. Для этого разъединить колодку и вставить красный провод в соответствующий пин (чаще всего с бело-оранжевым проводом).После этого возвращаем всё на свои места (защёлкиваем колодку).

В итоге при включении задней передачи наша камера активируется, и сигнал передаётся на монитор. Теперь нам надо проложить видеокабель в уже установленных отверстиях в кузове .Для этого достаточно снять уплотнительную резинку, которая находится между потолком и обшивкой. Общий принцип видно по картинке.

В конкретном мониторе и зеркало заднего вида представят единое целое.В случае установки монитора на торпедо кабель надо провести в передней стойке и пространстве между торпедо и лобовым стеклом. После всех изощрений проверьте систему на работоспособность и приведите все части салона в исходный вид.

С наружи камера будет выглядеть вот так

А так изнутри

Выбор камеры заднего вида кто-то делает самостоятельно, а кто то теряется во всех типах, разновидностях и замысловатых характеристиках. Вы можете купить камеру для видеонаблюдения в нашем интернет-магазине Ohrana.ua, также наши специалисты установили и настроят видеонаблюдения, обеспечив безопасность для Вас и вашего имущества.Доставка товара по всей Украине. Также приглашаем Вас посетить наши магазины в Киеве и Запорожье. По вопросам оптовой цены звоните.

Подключение камеры к автомагнитоле

В данной статье мы постараемся максимально охватить все необходимые устройства заднего вида, способы их установки и подключения, а так же дадим на что необходимо обратить внимание при установке камеры.Мы постараемся охватить все возможные нюансы, которые помогут установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

- универсальные камеры (в рамке номерного знака, врезная или накладная)

- штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки - все камеры заднего вида обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку, то место установки будет немного смещено относительно центра, этот факт учесть в дальнейшем маневрировании. Лучше установить камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше, чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого использовать отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, необходимо провести протянуть с обратной стороны бампера к фаре, и провести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того, когда четко и понятно как будут проходить провода и им не мешает можно проводить подключение.

Обычно камера имеет два разъема - желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

Кроме того, в штатной камере заднего вида может быть установлена ​​светодиодная подсветка, в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12 в, черный - земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки.Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ - штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

Схема подключения камеры заднего вида к монитору.

P1 - разъем питания камеры заднего вида.

P2 - Провод для подключения питания к камере заднего вида, один конец подключается к другой камере к лампе заднего хода.

V1 - Разъем видеосигнала камеры заднего вида.

V2-V3 - Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо - передатчик, в этом случае придется разбирать слон и тянуть проводку.

P3 - провод для подключения сигнала автоматического переключения монитора в режиме камеры заднего вида (один конец к +12 лампе заднего хода, второй подключается к проводу Reverse на магнитоле)


Подобрать камеру к своему автомобилю можно здесь:

Камера заднего вида (универсальная) Камера заднего вида (метал.корпус) Камера заднего вида (универсальная) Камера заднего вида в рамке гос. номера

Подключение ШГУ к камере заднего вида на авто

Современные штатные магнитолы, работающие на базе операционной системы Андроид, включая возможность подключения дополнительных устройств. Одним из таких является камера заднего вида. Вместе с парктроником это отличный инструмент для безопасной парковки, особенно в условиях недостаточной видимости снаружи, либо наличия слепых зон. После того, как установка ШГУ будет успешно завершена, можно приступить к подключению внешней матрицы. Как правильно это сделать - узнайте в представленной статье.

Что делать, если нет заводской проводки?

Практически всегда, когда речь идет об установке нового головного устройства, в автомобиле отсутствует отдельная проводка под заднюю камеру. Приходится делать её самостоятельно. Для этого купите проводку под видеодовым сечением, рекомендованным. При отсутствии такой информации возьмите с собой штекер и проверьте его консультанту магазина.Покупая новую камеру, модуль уже будет присутствовать в комплекте. Задача водителя - докупить четыре провода с аналогичным сечением и цветом. Последнее нужно, чтобы не перепутать их между собой при подключении.

Далее все просто:

  1. Устанавливаем камеру в задней части автомобиля (как правило, под бампером, либо над регистрационным знаком).
  2. Ведём проводку к ШГУ на A Здесь будут всего четыре проводника - на плюс к лампе заднего хода, плюс к видеосигналу, минус к кузову и отдельный провод - на минус камеры.
  3. Припаиваем салонные провода к тем, которые располагаются на штекере для магнитолы. Опять-таки, важно не перепутать, что для чего предназначено.
  4. Подключаемся к разъему.
  5. Пытаемся проверить работоспособность, выключив зажигание, подождав секунд 5-7, а затем включить его повторно.

Видеофункционал практически все штатные магнитолы Android, оснащенные сенсорным дисплеем. Главное - быть предельно внимательным и аккуратным.Можно, естественно, передать автомобиль в сервисный центр, где эту операцию выполнят на протяжении одного-двух часов. А можно и сэкономить, проявив смекалку и внимательно изучив схемы из инструкций по эксплуатации.

А если вам нужна новая магнитола в штатное место, оформляйте заказ в интернет-магазине 08k.ru! В наличии представлено огромное количество моделей от популярных производителей по максимально хорошим ценам.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
