Схема подключения колонок к магнитоле pioneer – Прокачай АВТО

Содержание

1. Характерные неисправности
2. Инструкция по эксплуатации
3. Маркировка проводов
4. Фотогалерея «Что нужно знать о подключении»
5. Подключение автомагнитолы
6. Особенности настройки
7. Видео «Что делать, если магнитола фонит?»
8. Инструкция
9. Что нужно знать о маркировке проводов?
10. Как подключить?
11. Как настроить?
12. Предварительные работы
13. Видео: демонтаж старой магнитолы в машине без специнструментов
14. Размеры и разъёмы
15. Маркировка проводов магнитофона
16. Монтаж магнитолы 1 din своими руками
17. Работа с автомагнитолами 2 din
18. Подключение «Пионера» к мультирулю
19. Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем.

Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Инструкция по эксплуатации

Фотогалерея «Что нужно знать о подключении»

Видео «Что делать, если магнитола фонит?»

Комментарии и Отзывы

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO.

На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

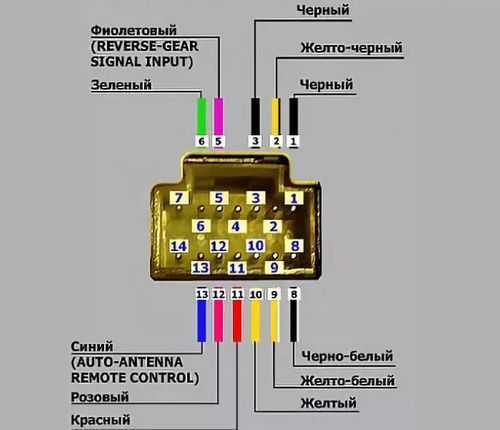

Подробная распиновка разъема:

1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
4. Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
5. Серый. Соединяется с положительным контактом динамика — переднего правого.
6. Черно-серый — минусовой контакт правого переднего динамика.
7. Белый — плюс переднего левого динамика.
8. Черно-белый — минусовой контакт этой же колонки.
9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

1. SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
2. SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
3. HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

Схема подключения проводов к разъему

Открыв декоративную панель или демонтировав старую магнитолу, увидите все провода, которые потребуются для подключения переходников и выходов магнитолы в соответствии со схемой. Основываясь на схеме, подключаются все кабеля и переходники, после чего мультимедиа система устанавливается на место монтажа.

Отметим, что в коробке с магнитофоном должна идти инструкция по использования, и специальные металлические пластины. Эти элементы называются ключами и они потребуются, если вы решите отсоединить стему при необходимости. Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой. Пластины можно и не ставить, но их лучше всегда держать в автомобиле, чтобы не возникло проблем с демонтажем магнитолы.

Если для монтажа потребуются переходники, то нужно учитывать, что в комплекте они не идут. Переходники придется покупать отдельно. Процедура подключения системы нетрудная, с ней справится любой автолюбитель.

Как настроить?

Как настроить магнитолу Pioneer? Вопрос актуален для многих автолюбителей. Для начала, когда магнитола включается, сразу нужно отключить все функции для улучшения звука. Речь идет об эквалайзерах, бассбустах и прочих компонентах. С помощью пульта и кнопок заходите в настройки.

Все из них рассматривать не будет, но уделим время основным, которые потребуются, чтобы при включении системы звук был качественным:

1. SW SETTING 1. Выбирая команду на пульте, можно включить или отключить сабвуфер. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Что выбрать — следует определить по факту, настраивая опцию на слух.
2. Важной функцией является SW SETTING 2 — определяет верхнюю границу канала усилителя. Цифра, которую покажет дисплей после нажатия кнопки на пульте — это уровень частоты, выше него усилитель играть не сможет. Если частота звучания составляет больше 100 герц, то звук можно ощутить телом. Поэтому при выставлении настроек пультом следует учитывать характеристики динамиков. Если размер колонок 16 см, то достаточно выставить пультом частоты 80 герц.
3. Еще одна функция — HPF, для регулировки частоты динамика, если этот показатель будет выше, то колонка играть не сможет. Принцип настройки аналогичен. Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить.

Касаемо настроек громкости с помощью пульта. При включении магнитолы, звук на ней уже должен быть настроен, по мнению автомобилистов, специалисты должны настраивать громкость. Тогда учитываются все индивидуальные особенности модели аудио-системы, для правильной конфигурации специалисты по автозвуку используют проверочные программы, микрофоны и т. д. Но если нет возможности, то после того, как система включается, установите на ней около 60-70% громкости, после чего начинайте настройку усилителя. Если после того, как аудио-система включается, слышны искажения звука и хрипы, то уровень громкости усилителя нужно снизить.

Все индивидуально не только от автомобильной магнитолы, но и предпочтений водителя. Иногда достаточно выбрать определенный режим звучания (POP, RAP, JAZZ, ROCK или другой) для того, чтобы в итоге получить качественный звук.

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

• использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
• подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

• Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
• Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
• Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
• Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
• Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
• Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
• Белый — это клемма «+» переднего левого звукового элемента.
• Белый с чёрным — тот же динамик, «отрицательная» клемма.
• Зелёный надо подключить к клемме «+» заднего динамика.
• Зелёный с чёрным — туда же, но на «минус».
• Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
4. Для повышения надёжности рекомендуется соединить провода хомутами.
5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

• Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм 2 . Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
• Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
• Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

• отключите АКБ от бортовой сети авто;
• демонтируйте штатную магнитолу и карманы, если они имеются;
• найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
• подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
• настройте кнопки руля;
• снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Pioneer DEH S31BT Схема жгута проводов — удобное руководство

Автомобильный ресивер DEH S31BT с одним разъемом din, устанавливаемый в приборную панель, от Pioneer, как правило, удовлетворяет всем требованиям большинства любителей автомобильной аудиосистемы. Например, он поддерживает подключение Android через передний USB-вход, что позволяет подключать и слушать музыку с любого Android-совместимого устройства. Кроме того, он оснащен простым в использовании интерфейсом, который поможет вам сделать процесс вождения максимально приятным.

Установка DEH S31BT может оказаться непростой задачей, особенно если вы выполняете установку впервые. Тем не менее, подключение ресивера не обязательно должно быть пугающим, если вы не торопитесь, чтобы разобраться со схемой подключения Pioneer DEH-S31BT. В этой статье мы рассмотрим каждую деталь проводки DEH S31BT и покажем вам несколько советов по подключению этого головного устройства.

Pioneer DEH S31BT Схема подключения

Первое, что вам понадобится при установке ресивера, это адаптер жгута проводов. Адаптер позволяет подключаться к существующей автомобильной проводке, тем самым упрощая подключение головного устройства к автомобильной стереосистеме. Кроме того, адаптер позволяет делать соединения не только безопасными, но и долговечными.

Следуя приведенной ниже схеме жгута проводов, вы можете быть уверены в надежности соединений и в том, что устройство будет работать долгие годы. Но перед этим вам нужно понять основы вашей конкретной автомобильной системы.

В идеале стандартная автомобильная стереосистема состоит из четырех динамиков (т. е. двух передних и двух задних динамиков). Теперь для каждого из этих динамиков вам нужно выполнить два отдельных соединения, одно для положительной клеммы, а другое — для отрицательной клеммы. Это означает, что вам нужно будет сделать в общей сложности восемь соединений для акустической системы, как показано ниже;

Серый цвет- Представляет собой кабель для правого переднего динамика (плюсовая клемма)

Серо-черная полоса- Обозначает кабель для правого переднего динамика (отрицательная клемма)

Белый цвет- Обозначает кабель для левого переднего динамика (положительная клемма)

Бело-черная полоса- Обозначает кабель для левого переднего динамика (отрицательная клемма)

Фиолетовый цвет- Обозначает кабель для правого заднего динамика (положительная клемма)

Фиолетовая/черная полоса- Обозначает кабель для правого заднего динамика (отрицательная клемма)

Зеленый цвет — Обозначает кабель для левого заднего динамика (положительная клемма)

Зеленая/черная полоса — Обозначает кабель для левого заднего динамика (отрицательная клемма)

Теперь при подключении динамиков Требуется только, чтобы цвет соответствовал этим цветовым кодам с вашим адаптером жгута проводов. После того, как все провода будут согласованы, вам нужно будет подключить жгут проводов к системе проводки головного устройства, и все готово.

Помимо проводов для динамиков, в автомобильные стереосистемы также входят дополнительные кабели, которые позволяют подключить головное устройство к бортовой сети автомобиля. Они включают;

Желтый провод- Желтый кабель в основном представляет собой постоянное напряжение 12 В, которое обеспечивает питание от автомобильного аккумулятора.

Красный провод- Используется для зажигания. Провод подключен к магнитоле, и так же, как кабель аккумулятора, провод зажигания также обеспечивает постоянное напряжение 12 вольт.

Оранжевый провод- Представляет собой кабель подсветки приборной панели.

Черный кабель – Как и в других электрических приложениях, черный провод соединен с землей.

Синий кабель – Синий провод используется для дистанционного включения. Для этого приложения вам необходимо подключить провод дистанционного включения к электрической системе автомобиля. Провод срабатывает только тогда, когда ключ зажигания находится в положении ON.

Для достижения наилучших результатов вы можете убедиться, что ваш жгут проводов совместим как с вашим автомобилем, так и с DEH S31BT. Лучше всего то, что жгуты проводов легко доступны, и вы можете использовать различные онлайн-инструменты, которые помогут вам выбрать правильный жгут для вашего головного устройства. Тем не менее, ниже приведена упрощенная схема жгута проводов Pioneer DEH S31BT, которая поможет вам при установке;

Для большинства приложений пользователю достаточно понять и следовать схеме, представленной в этом руководстве. В идеале все, что вам нужно сделать, это подобрать цвета головного устройства к цветам жгута проводов, а затем подключить его к автомобильной проводке, и все готово. Руководство по установке Pioneer DEH S31BT также окажется полезным для всех, кто не очень хорошо разбирается в цветовых кодах проводки послепродажного обслуживания.

Связанный: Pioneer DMH 1500NEX Схема подключения и основные характеристики

Как установить Pioneer DEH S31BT без жгута проводов

Использование жгута проводов, несомненно, является самым простым и безопасным способом установки вторичной автомобильной стереосистемы, но это не означает, что вы не можете установить свое устройство без него. Если у вас нет доступа к соответствующему жгуту для вашего головного устройства, вы все равно можете подключить компоненты вручную.

Для этого вам все равно придется держать под рукой цветовые коды проводов. Теперь самый простой способ подключить головное устройство без жгута проводов — спаять соответствующие провода вместе. Процесс пайки относительно прост, если у вас есть базовый опыт в резке и соединении двух проводов.

Второй метод, который можно использовать для установки устройства без жгута проводов, заключается в использовании косички, которая поможет вам напрямую соединить провода. После того, как вы точно определили цвета проводов питания, проводов динамиков, провода заземления и кабеля дистанционного включения, все, что вам нужно сделать, это подключить их к соответствующим проводам на автомобильной стереосистеме. После того, как все провода подсоединены, вам нужно будет смотать их вместе с помощью подходящей монтажной ленты, чтобы обеспечить надежное соединение.

Часто задаваемые вопросы

В: Все ли жгуты проводов головного устройства Pioneer одинаковы?

Общие сведения В большинстве автомобильных стереосистем послепродажного обслуживания используются стандартные цветовые коды, что упрощает переход с одного устройства на другое. Это означает, что нет необходимости в повторной проводке, но количество используемых проводов может варьироваться от одного автомобильного аудиоприложения к другому.

В: Нужен ли мне жгут проводов для установки Pioneer DEH S31BT

Жгут проводов позволяет легко сочетать цвета проводов DEH S31BT, но не обязательно означает, что вы не можете обойтись без него. По-прежнему можно подключить устройство вручную, как мы обсуждали выше, но работа требует гораздо больше физических усилий.

Прощальный выстрел!

Установка Pioneer DEH S31BT определенно не для слабонервных, но она должна быть управляемой, если вы понимаете электрическую схему. Кроме того, получение подходящего жгута проводов позволит вам выполнить установку без особых усилий, но вы можете уделить пристальное внимание при выборе жгута проводов для вашей автомобильной стереосистемы.

Схемы подключения усилителя

от Crutchfield’s

Я принадлежу к культуре прекрасного изображения и звука, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение консультантов внутри компании, изучив все тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Будьте в курсе событий, посещая тренинги для поставщиков по новым продуктам
• Получил сертификат MECP (сертифицированный профессионал в области мобильной электроники)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии. и усилители

  Что делает звуковой процессор?

  Лучшие многоканальные автомобильные усилители на 2023 год

  Входы уровня динамиков или преобразователь линейного выхода (LOC)?

  Некоторые считают, что установка усилителя в автомобиле безнадежно сложна и лучше доверить ее профессионалу. Это вариант, конечно. Но Кратчфилд уже более 40 лет помогает людям понять, что они могут сделать это сами.

  В связи с этим, вот схемы для нескольких типичных установок усилителей, которые помогут вам увидеть, как все отдельные компоненты соединяются вместе, образуя автомобильную аудиосистему.

  На первой диаграмме показано полное обновление системы с использованием вторичного ресивера, двух усилителей и сабвуфера. Второй более конкретный. В нем показано, как добавить сабвуфер в заводскую систему.

  Как подключить полную автомобильную аудиосистему

  На этой схеме показано, как полностью обновленная автомобильная аудиосистема подключается к автомобилю. Изображенная система включает в себя новые динамики, ресивер вторичного рынка, 4-канальный усилитель для передних и задних пар широкополосных динамиков и моноусилитель для сабвуфера.

  Дополнительное оборудование, необходимое для подключения усилителей, включает:

  • комплект проводки для двойного усилителя
  • распределительные блоки
  • провод динамика
  • Кабели RCA

  Конденсаторы обычно не требуются при установке автомобильной стереосистемы, но мы включили один здесь, чтобы показать, как он подключается к системе.

  Как добавить сабвуфер в заводскую стереосистему

  Многие люди хотят добавить в свою систему бас, не заменяя заводскую магнитолу, либо потому, что она хорошо выглядит, либо ее невозможно заменить. На следующей схеме подключения показана дополнительная проводка, необходимая для добавления сабвуфера в штатную систему.

  Начните с приобретения усилителя сабвуфера или активного сабвуфера с входами на уровне динамиков. Вам потребуются следующие элементы для установки и придания ей профессионального вида:

  • Используйте ответвители для получения сигнала
  • Разъем Add A Fuse плюс предохранитель от 2 до 10 А для получения напряжения дистанционного включения усилителя
  • Комплект проводки для усилителя и провод для динамика

  Для получения дополнительной информации о том, как установить сабвуфер, посмотрите наши короткие видеоролики – как добавить сабвуфер в штатную стереосистему и как установить активный сабвуфер.

  Начните собирать свою систему сегодня

  Теперь, когда вы увидели, как все компоненты и детали подходят друг к другу, вы можете со знанием дела купить широкий выбор автомобильных аудиосистем Crutchfield и приступить к созданию своей системы.

  Позвоните нам по телефону 888-955-6000, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об установке систем усилителей, ознакомьтесь с нашим Руководством по установке усилителей.

  Пожалуйста, поделитесь своими мыслями ниже.

  Сравните звук

  SpeakerCompare ^™

  Запатентованная технология Virtual Audio ^™

  Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

  Для начала

  Выберите марку наушников ниже.

  Модель

  Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

  Не видите свои наушники?
  Возьмите напрокат комплект для прослушивания

  SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

  SpeakerCompare ^™

  Запатентованная технология Virtual Audio ^™

  Прослушивание динамиков перед покупкой

  SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

  Для начала

  Выберите марку наушников в правом столбце.
  Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

  SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

  ДинамикСравнить ^™


  РАВНО
  СИЛА

  РАВНО
  VOLUME

  Что слушать

  Примечания к треку

  Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

  Мы здесь, чтобы помочь

  Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

  Мы будем рады узнать ваше мнение

  Выберите наушники

  Модель

  Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

  Не видите свои наушники?
  Возьмите наш комплект для прослушивания напрокат

  Выберите трек, чтобы начать прослушивание

  Колонки Audition перед покупкой

  SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

  Почему важно выбирать наушники

  SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

  Два разных режима прослушивания

  В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

  В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

  Ничто не сравнится с прослушиванием динамиков в вашем помещении

  SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

  Наш комплект для прослушивания

  Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield.
