Содержание

Схема подключения противотуманных фар проста

Схема подключения противотуманных фар – важный вопрос, беспокоящий водителей. Они отлично знают, какие большие деньги приходится отдавать на станциях технического обслуживания, поэтому стараются самостоятельно заниматься ремонтом. Она не так сложна, поэтому даже при незначительных познаниях в автоэлектрике можно свободно установить ПТФ.

Поэтапное подключение ПТФ

Установить противотуманные фары можно без проблем. Для этого не придется выполнять сложных действий, ведь необходимо просто следовать однозначной схеме. Посредством нее удастся обеспечить безопасные поездки по дорогам в любую погоду. Что нужно сделать?

  • К противотуманкам подключается 2 клеммы. Первая (массовая) отводится на кузов, а вторая – удлиняется до аккумулятора, но не подсоединяется.
  • Далее устанавливается реле (лучше выбрать со встроенным предохранителем). Красный провод отправляется на плюс аккумулятора, а черный – на минус. Остается зеленый, отвечающий за управление включением. Его нужно подвести в салон.
  • Кнопку включения в салоне можно сделать в любом месте, но она должна быть доступной водителю.

Установить самостоятельно противотуманные фары можно без проблем

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, потратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но проще справиться с задачей без посторонней помощи.

Чем выгодна самостоятельная установка?

Подключение фар возможно в домашних условиях. Для этого не требуются профессиональные навыки или специальное оборудование, так что не придется мучиться с установкой и подведением проводов. Всегда можно быстро справиться с процессом. Какие преимущества это дает?

  • Сокращение расходов;
  • Сокращение потери времени;
  • Точное знание схемы.

Когда установлены противотуманки, поездки становятся безопасными, но водителю следует хорошо знать схему. Неожиданная поломка не должна пугать автовладельца, так что ему стоит всерьез задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и подключения проводов для будущего ремонта.

Схема подключения противотуманных фар на машине

При посещении станции технического обслуживания водителям также приходится сталкиваться с длительными задержками. Никто не станет в первую очередь браться за автомобиль, поэтому даже быстрое подключение потребует нескольких дней. В течение всего этого времени человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители наверняка решат, что посещение мастерской им не потребуется.

В собственном гараже можно легко справиться с несложной задачей, подключив оборудование.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, ведь тонкая система отличается сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно устанавливать фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег. В своем гараже удастся за один вечер справиться с задачей, подключив дополнительный свет. Причем машину не придется оставлять на станции, а потом дожидаться звонка.

Воспользовавшись несложным описанием, можно поэтапно справиться с работами. Профессионалы тратят на нужные действия всего один час, но без определенных навыков потребуется целый вечер. С ними можно справиться самостоятельно, поэтому бессмысленно снова сталкиваться с автосервисом.

Его услуги оставляют желать лучшего, поэтому полезнее научиться самостоятельно заниматься разнообразным ремонтом. После чего появится шанс навсегда избавиться от огромных регулярных расходов. Даже электрика автомобиля не так сложна, если ее подробно рассмотреть. Не стоит опасаться поломки, лучше попробовать простейшие схемы, которые обеспечат быстрое решение проблемы.



Установка противотуманок на лада гранта: схема подключения ПТФ

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Содержание

  • 1 Подготовительный этап (выбор ПТФ на Лада Гранта)
    • 1.1 Первый этап установки
  • 2 Пошаговый процесс подготовки
  • 3 Монтаж ПТФ (фото-инструкция)
    • 3.1 Установка ПТФ через отдельную кнопку
    • 3.2 Схема подключения ПТФ
  • 4 Проверка работы противотуманных фар и окончательная сборка
  • 5 Выводы

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

Хотя по мнению «Грантоводов», стёкла от Bosch гораздо крепче.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Если же вы не хотите «заморачиваться» с установкой «стоковских» элементов, можно установить стандартные ПТФ, благо в переднем бампере для них тоже можно найти место.

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Пошаговый процесс подготовки

  1. Первым делом снимаем клемму минус с аккумуляторной батареи.
  2. Для того чтобы установку ПТФ можно было выполнить гораздо проще, необходимо снять бампер.
  3. Для этого выворачиваем 4 самореза на колесных арках, 2 самореза на креплении в нижней части у бампера, а также все гайки, которые крепят защиту картера двигателя или пыльника, которые идут с завода изготовителя. После этого выкручиваем решетку радиатора.

    Ура! Сняли!

  4. И лишь после выполнения всех этих работ можно будет с лёгкостью демонтировать передний бампер. А делать это необходимо очень аккуратно, чтобы не повредить места крепления и сам корпус: первым делом оттягиваем каждый из углов, а затем поддевая бампер снизу достаем его из мест фиксации.

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками.

Следующим этапом будет вырезание этих заглушек.

  1. Лучше всего в первую очередь разметить место для выреза.
  2. Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

    Отверстие вырезаем как можно аккуратнее.

  3. В любом случае аккуратность и полное исключение спешки, залог идеального выполнения поставленной задачи. Однако, чем бы вы не воспользовались для вырезания этих отверстий им в любом случае потребуется обработка от заусенцев, неровностей и задиров. Эти работы также не принципиально проводить чем-то одним, будь то напильник, наждачная бумага или шлифовальная насадка бормашины, главное, чтобы результатом служило ровно отрезанное отверстие с чистыми и гладкими краями.

    Зачищаем все края от неровностей.

  4. После проведения этих операций, можно приступать непосредственно к монтажу противотуманных фар.

    Крепим противотуманки с помощью болтов.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары на Лада Гранта, не надо с нуля покупать весь комплект проводки, реле и дополнительных деталей.

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке. Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен.

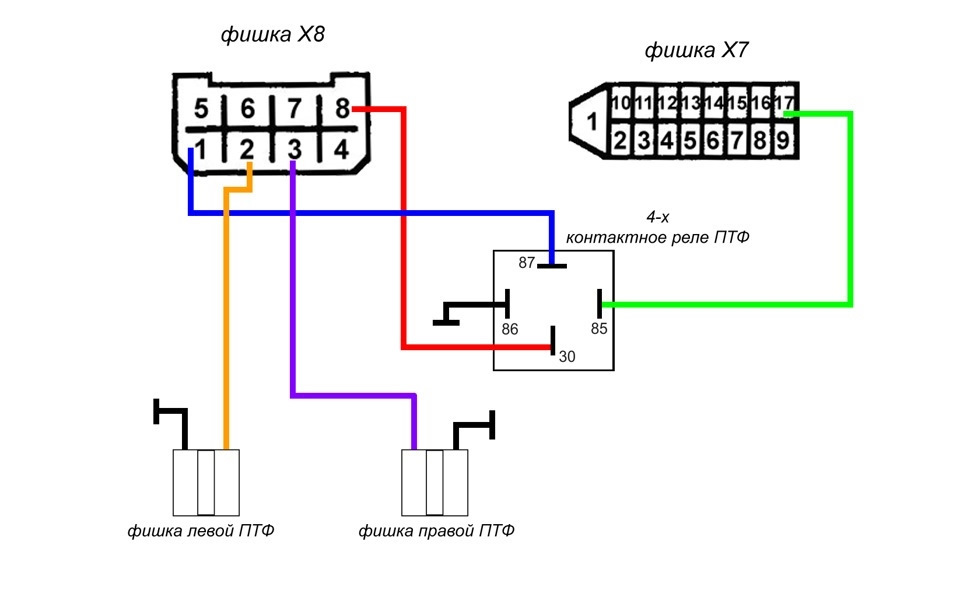

Схема подключения ПТФ

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Единственным минусом такого варианта подключения ПТФ будет отсутствие сигнальной лампы на панели приборов.

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Выводы

Как вы могли убедиться сами, для того чтобы провести грамотную и правильную установку ПТФ на лада гранта не требуется больших умений и знаний. Достаточно лишь строго следовать нашей инструкции и сохранить сноровку и терпение.

Последним шагом будет регулировка ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, следующих во встречном направлении.

Подключение объекта генерации – Портал услуг RTE

+ RTE найдет для вас лучшие гибкие решения для подключения, чтобы оптимизировать ваши требования к локализации, срокам и стоимости.

При получении запроса на подключение RTE проверяет, является ли проект частью системы передачи электроэнергии общего пользования, и что запрос на подключение выполнен в течение 8 рабочих дней.

Мы помогаем вам, предлагая различные шаги для улучшения вашего проекта.

Примечание: Этап 02: Предложение о включении в очередь и/или техническое и финансовое предложение

Вы получаете индивидуальную поддержку на протяжении всего проекта с обязательством:

Вы можете воспользоваться услугой caparéseau для подключения объекта по производству возобновляемой энергии:

Веб-сайт Caparéseau предназначен для информирования вас о возможностях подключения объектов по производству электроэнергии к передаче и системы распределения. Он был создан RTE в сотрудничестве с операторами системы распределения (ENEDIS, ESDB, GEREDIS, SICAE Est, SICAE Oise, SICAP Pithiviers, SRD, Strasbourg Electricity Networks, URM, VIALIS).

Информация о приемных мощностях, опубликованная на сайте, предоставляется для всех генераторов. Однако в рамках региональных схем подключения к сети возобновляемых источников энергии (S3REnR) системные операторы разрабатывают и резервируют приемные мощности для возобновляемых источников энергии. Веб-сайт Caparéseau предоставляет дополнительную информацию о получении возобновляемой энергии и развитии этих схем.

  • Просмотр прогноза ограничений передачи в S3REnR

Запрос Технического и финансового предложения (TFP) или, если применимо, запрос Queue Entry Proposal (PEFA) является вашим входом в процесс подключения. Имейте в виду, что административные процедуры могут повлиять на сроки проекта до начала работ. Мы также рекомендуем вам заранее подготовиться к подаче заявки на подключение.

1. Предварительное исследование: факультативное первое исследование

Предварительное исследование позволяет заявителю на подключение в течение 6 недель получить технико-экономическое обоснование подключения объекта заявителя к системе электропередачи общего пользования и оценку стоимость и сроки подключения. В нем указано:

  • схема подключения;
  • ориентировочная оценка стоимости выполняемых работ;
  • ориентировочная оценка времени, необходимого для завершения соединения.

Предварительное исследование, которое не является обязательным условием для запроса на подключение, является необязательным и не обязывает ни одну из сторон.

Запрос на предварительное исследование подается через заполненный специальный лист сбора данных D1 , который передается в Отдел доступа к системе и услугам RTE ([email protected]).

2. Запрос на подключение

Для управления запросами на подключение генерирующих мощностей в одной и той же зоне RTE и операторы общедоступной распределительной системы внедрили систему резервирования мощности, известную как «File d’attente» или «Очередь».

RTE классифицирует запросы на подключение в соответствии с приоритетом обработки «первым пришел, первым обслужен»

Чтобы добавить свой проект в очередь, необходимо выполнить два шага

2.1 Запрос предложения о вступлении в очередь (Proposition d’Entrée en File d’Attente PEFA) от RTE

ГРФП позволяет заявителю на подключение, который еще не завершил детали проекта, оценить вместе с RTE технические и финансовые условия подключения.

PEFA — это необязательный шаг в процессе подключения.

Запрос PEFA осуществляется через заполненный специальный лист сбора данных, который передается в Отдел доступа к системе и услугам RTE ([email protected]).

После получения полных данных у RTE есть стандартный период в три месяца для проведения исследования подключения и предоставления PEFA. Однако этот срок может быть пересмотрен по запросу РТЭ с согласия заявителя на подключение в случае сложного запроса.

После подписания PEFA проект заявителя на подключение добавляется в очередь.

Информация о стоимости и сроках поставки является ориентировочной и не является цитатой.

Полезные ссылки:

  • Процедура подключения
  • Лист D1 и Лист D2
  • Шаблон ГРФП

2.2 Запрос технического и финансового предложения (PTF) от RTE

PTF является первым обязательным шагом в процессе подключения. Целью PFT является установление предложения о подключении на основе данных, предоставленных заявителем на подключение. В нем представлены выбранное решение по подключению, детали предстоящих работ, детали стоимости и сроки доступности подключения. PFT представляет собой котировку, которая фиксирует RTE.

RTE отправляет PFT заявителю в течение трех месяцев после получения полной заявки. Однако этот срок может быть пересмотрен по запросу РТЭ с согласия заявителя на подключение в случае сложного запроса.

Запрос на PFT делается через заполненный специальный лист сбора данных D2, который передается в Отдел доступа к системе и услугам RTE (rte-fcent-dp-raccordement@rte-france.

com).

После того, как клиент подписал PFT, можно приступить к детальным исследованиям и административным процедурам.

В течение 3-х месяцев с момента подписания ПТФ компания RTE направит вам спецификацию конструктивных возможностей вашего объекта.

В течение 6 месяцев с момента подписания ПТФ, RTE направит Вам спецификации систем защиты, телеуправления и учета.

RTE регулярно информирует вас о ходе вашего соединения.

Полезные ссылки:

  • Процедура подключения
  • Лист D1 и Лист D2
  • Шаблон ПТФ

3. Договор на подключение

После подписания технического и финансового предложения RTE предлагает договор на подключение, в котором учитываются результаты дополнительных исследований и административные процедуры, необходимые для подключения вашего объекта.

В вашем соглашении о подключении указаны технические, юридические и финансовые условия подключения и, в частности, условия, которым должен соответствовать объект для подключения к системе общественного транспорта. Этот договор о подключении должен быть подписан до начала работ по подключению.

Оформление договора на подключение:

  • Общие условия.
  • Особые условия «Спецификации соединительных элементов»: Описание соединительных элементов.
  • Особые условия «Характеристики и производительность объекта»: Описание подключенного объекта и его производительности, включая следующие 4 спецификации (КДС): Спецификации конструктивных возможностей объекта, Спецификации системы защиты, Спецификации системы телеуправления, Спецификации учета.
  • Особые условия «Осуществление и финансирование элементов подключения»: Описание технических, юридических и финансовых условий подключения.

См. образец договора на подключение генератора

4. Этап работ

RTE выполняет работы после подписания договора на подключение и информирует Вас о ходе работ.

На протяжении всего времени работы RTE будет регулярно передавать информацию о вашем подключении.

По окончании работы RTE уведомляет о наличии соединения.

5. Тестирование

Подключение вашего объекта генерации подлежит этапу тестирования с целью проверки производительности перед вводом объекта в эксплуатацию.

Для этого необходимо подписать с RTE договор на доступ к системе передачи, а также договор на эксплуатацию и проведение.

В контракте на доступ к системе передачи (CART) излагаются обязательства по измерению, подписке на мощность и плановым перерывам в обслуживании. В нем также указаны условия ответственности, цены и выставление счетов.

Соглашение об эксплуатации и проведении испытаний определяет обязанности каждой стороны по обеспечению надлежащего ввода объекта в энергосистему, а также правила эксплуатации и поведения, которые необходимо соблюдать для обеспечения безопасности имущества и людей.

По окончании испытаний ваш объект получит окончательный доступ к сети. Затем заключается окончательное соглашение об эксплуатации и поведении.

  • Шаблон ТЕЛЕЖКИ генератора
  • Образец соглашения об эксплуатации и проведении испытаний

6. Добро пожаловать в RTE

  • Воспользуйтесь персонализированным обслуживанием.
  • Воспользуйтесь услугами по обеспечению качества электроэнергии.
  • Доступ к рынку электроэнергии.

Для получения дополнительной информации зайдите в библиотеку и прочитайте следующие документы:

  • Шаблон ГРФП
  • Шаблон ПТФ генератора
  • Образец договора на подключение генератора
  • Проверка соответствия объекта
  • Шаблон CART генератора.
  • Образец договора на эксплуатацию и проведение испытаний генератора

Ваши запросы на подключение объекта генерации должны быть отправлены по электронной почте в отдел подключения Департамента системного доступа и услуг RTE: [email protected]

  • Доступ к вашим данным учета
  • Доступ к данным физического извлечения и инъекции
  • Оцифровка ваших измерений для улучшения доступа к данным
  • Услуги системы электропитания

Защита от перенапряжения для локальной сети и IP-камеры, PTF-1-PRO/PoE

  • png?lm=1604534667″ data-sub-html=» <div class="custom-html"> <h5>Surge protection for LAN and IP camera, PTF-1-PRO/PoE</h5> <p>Surge protection for LAN and IP camera, PTF-1-PRO/PoE</p> </div> » data-id=»» data-gallery=»/stThumbnailPlugin.php?i=media%2Fproducts%2Fb555526f8e46fbad9eb66629486539df%2Fimages%2FPTF-1-PRO-POE.png&t=gallery&f=product&u=1604073764″>

Устройство защиты от перенапряжения для локальной сети и IP-камеры, предназначенное для решений Ethernet 100Base-T и видеонаблюдения, производитель, PTF-1-PRO/PoE

Продукт снят с производства — заменен на PTF-51-PRO/PoE



PTF-1-PRO/PoE — экономичная защита для IP-камер видеонаблюдения. Защищает от воздействия перенапряжения и молнии и вандализма (эффект электрошокеров). Может использоваться в системах локальной сети ЛВС для защиты воздушных линий между зданиями, для защиты соединений между коммутаторами для кабеля 6 категории. Устройство имеет индивидуальную защиту каждой пары передачи, где после пересечения напряжения выше 90В, после чего произошло короткое замыкание на массу. Кабели 4, 5 и 7, 8 соединены вместе, чтобы увеличить протекающий ток для стандарта PoE (Power over Ethernet). За счет использования инновационных компонентов защита PTF-1-PRO/PoE имеет очень низкую пропускную способность и высокую скорость реакции, которые оказывают незначительное влияние на передаваемые высокочастотные сигналы, очень короткое время реакции и способность к многократному отклику.

Встроенные автоматические предохранители защищают питание PoE от повреждения, в случае короткого замыкания в цепи питания приемного устройства. Также встроены светодиоды, сигнализирующие о входе и выходе питания из защиты ПТФ-1.

Конструкция схемы полностью экранирована снизу и сверху, что обеспечивает высокую устойчивость к электромагнитным помехам и непрерывность экрана между входом и выходом. Экран имеет независимую защиту цепи, так что он не имеет постоянного соединения с землей. Это важно для риска разности потенциалов и появления паразитных сигналов.

Конструкция выполнена очень тщательно с точки зрения размещения печатной платы, чтобы предотвратить появление перекрестных помех между каналами и введение задержек между ядрами. Устройство можно использовать в сети LAN 6 категории.

Для правильной работы необходимо подключение кабеля заземления. Для этого следует использовать встраиваемый в землю зонд, расположенный как можно ближе к защите от перенапряжения. Ни в коем случае не подключаться к защитному кабелю электроустановок или к существующей установке молнии.



Упрощенная блок-схема

Поскольку разгрузка может происходить с любой стороны, дорога, передаваемая грузом, может занять много времени. Для повышения эффективности защиты рекомендуется использовать устройства защиты от перенапряжения на обоих концах кабеля.

Пример защиты одного соединения LAN

Пример защиты 16-точечной сети LAN

ИМЯ ПАРАМЕТРА ЗНАЧЕНИЕ
Защита данных
Каналы локальной сети 1
Категория Сеть 100Base-T(100Mbit),
с использованием витой пары категории 5/5e/6
Входной разъем (LINE) Вилка RJ-45, экранированная
Выходной разъем (УСТРОЙСТВО) Вилка RJ-45, экранированная
Соответствующее напряжение постоянного тока (провод-земля) UN 90 В пост. тока
Максимальное длительное рабочее напряжение (провод-земля) UC 110 В пост. тока
Пороговое напряжение 1 кВ/мкс (провод-земля) UP 600 В
Уровень защиты C1 (8/20 мкс, провод-земля) Iimp 100А (300 раз)
Уровень защиты C2 (8/20 мкс, провод-земля) Iimp 2-4 кА (10 раз)
Соответствующее напряжение постоянного тока (экранированный провод) UN 350 В пост. тока
Уровень защиты C2 (8/20 мкСм, экран-земля) Iimp 10 кА (10 раз)
Соответствующее напряжение постоянного тока (провод-провод) UN 6 В постоянного тока
Максимальное длительное рабочее напряжение (провод-провод) UC 6,8 В постоянного тока
Пороговое напряжение 1 кВ/мкс (провод-провод) UP C3 20 В
уровень защиты C1 (8/20 мкс, провод-провод) Iimp 100А
Защищенные пары 1-2, 3-6, (4+5)-(7+8)
Емкость (провод-провод) на частоте 1 МГц 7-9 пФ
Емкость (провод-земля) на частоте 1 МГц 1пФ
Компонент развязки Резистор перенапряжения
Последовательное сопротивление 2,2 Ом / линия
Номинальный ток IN 300 мА/линия
Защита PoE
Соответствующее напряжение постоянного тока (провод-провод) UN 58 В пост.
